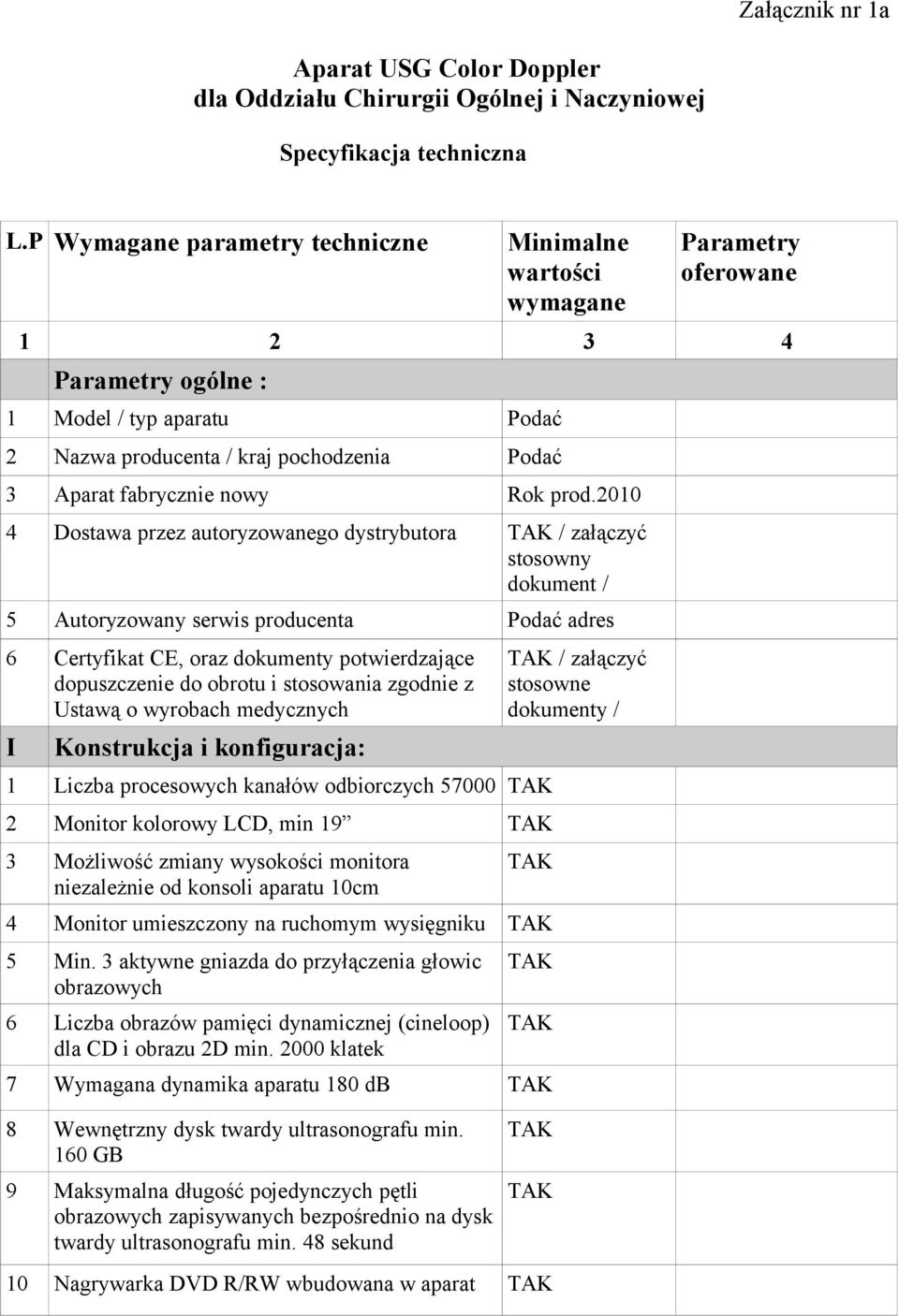

1 Załącznik nr 1a Aparat USG Color Doppler dla Oddziału Chirurgii Ogólnej i Naczyniowej Specyfikacja techniczna L.P Wymagane parametry techniczne Minimalne wartości wymagane Parametry oferowane Parametry ogólne : 1 Model / typ aparatu Podać 2 Nazwa producenta / kraj pochodzenia Podać 3 Aparat fabrycznie nowy Rok prod Dostawa przez autoryzowanego dystrybutora / załączyć stosowny dokument / 5 Autoryzowany serwis producenta Podać adres 6 Certyfikat CE, oraz dokumenty potwierdzające dopuszczenie do obrotu i stosowania zgodnie z Ustawą o wyrobach medycznych I Konstrukcja i konfiguracja: 1 Liczba procesowych kanałów odbiorczych Monitor kolorowy LCD, min 19 3 Możliwość zmiany wysokości monitora niezależnie od konsoli aparatu 10cm / załączyć stosowne dokumenty / 4 Monitor umieszczony na ruchomym wysięgniku 5 Min. 3 aktywne gniazda do przyłączenia głowic obrazowych 6 Liczba obrazów pamięci dynamicznej (cineloop) dla CD i obrazu 2D min klatek 7 Wymagana dynamika aparatu 180 db 8 Wewnętrzny dysk twardy ultrasonografu min. 160 GB 9 Maksymalna długość pojedynczych pętli obrazowych zapisywanych bezpośrednio na dysk twardy ultrasonografu min. 48 sekund 10 Nagrywarka DVD R/RW wbudowana w aparat

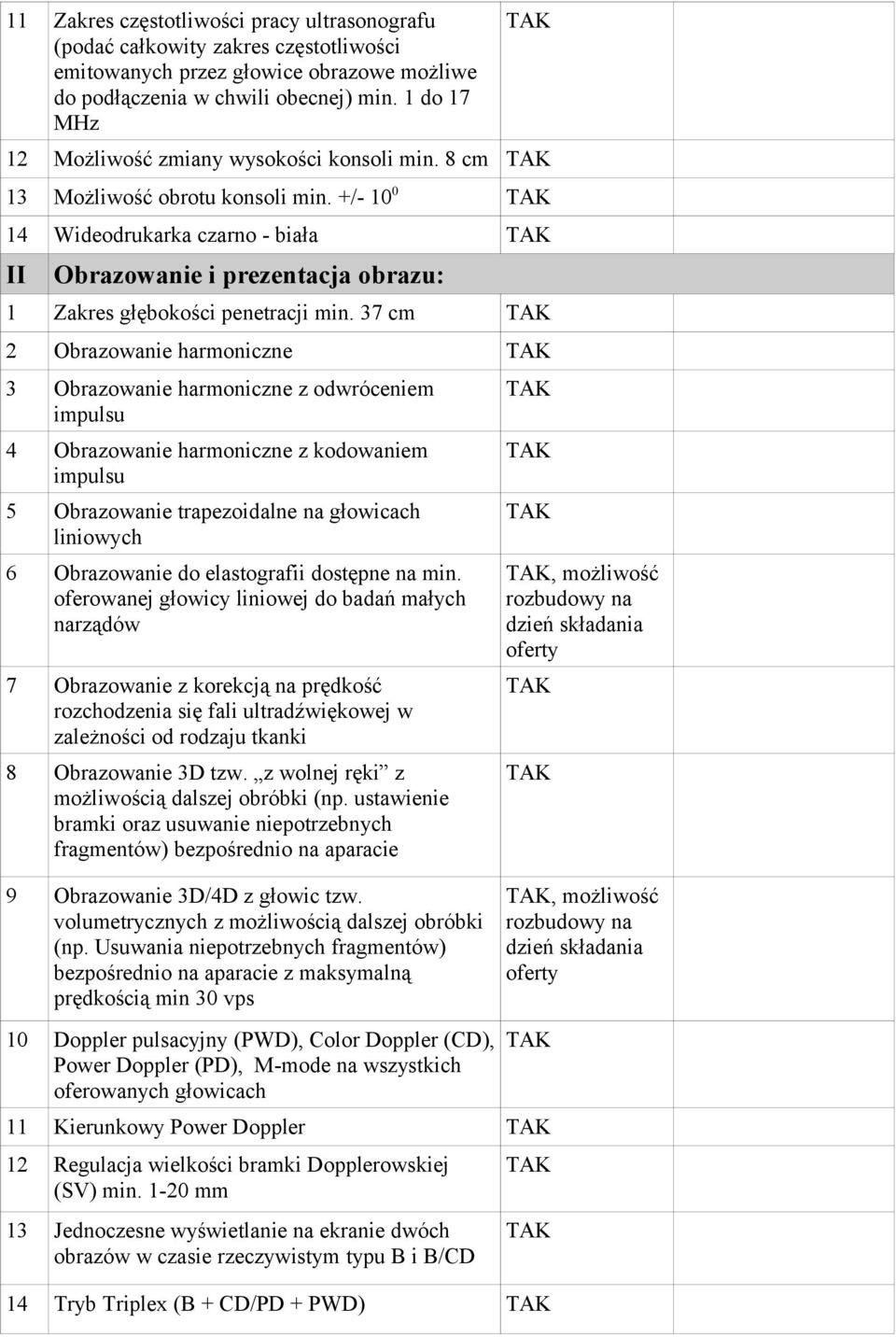

2 11 Zakres częstotliwości pracy ultrasonografu (podać całkowity zakres częstotliwości emitowanych przez głowice obrazowe możliwe do podłączenia w chwili obecnej) min. 1 do 17 MHz 12 Możliwość zmiany wysokości konsoli min. 8 cm 13 Możliwość obrotu konsoli min. +/ Wideodrukarka czarno - biała II Obrazowanie i prezentacja obrazu: 1 Zakres głębokości penetracji min. 37 cm 2 Obrazowanie harmoniczne 3 Obrazowanie harmoniczne z odwróceniem impulsu 4 Obrazowanie harmoniczne z kodowaniem impulsu 5 Obrazowanie trapezoidalne na głowicach liniowych 6 Obrazowanie do elastografii dostępne na min. oferowanej głowicy liniowej do badań małych narządów 7 Obrazowanie z korekcją na prędkość rozchodzenia się fali ultradźwiękowej w zależności od rodzaju tkanki 8 Obrazowanie 3D tzw. z wolnej ręki z możliwością dalszej obróbki (np. ustawienie bramki oraz usuwanie niepotrzebnych fragmentów) bezpośrednio na aparacie, możliwość 9 Obrazowanie 3D/4D z głowic tzw. volumetrycznych z możliwością dalszej obróbki (np. Usuwania niepotrzebnych fragmentów) bezpośrednio na aparacie z maksymalną prędkością min 30 vps, możliwość 10 Doppler pulsacyjny (PWD), Color Doppler (CD), Power Doppler (PD), M-mode na wszystkich oferowanych głowicach 11 Kierunkowy Power Doppler 12 Regulacja wielkości bramki Dopplerowskiej (SV) min mm 13 Jednoczesne wyświetlanie na ekranie dwóch obrazów w czasie rzeczywistym typu B i B/CD 14 Tryb Triplex (B + CD/PD + PWD)

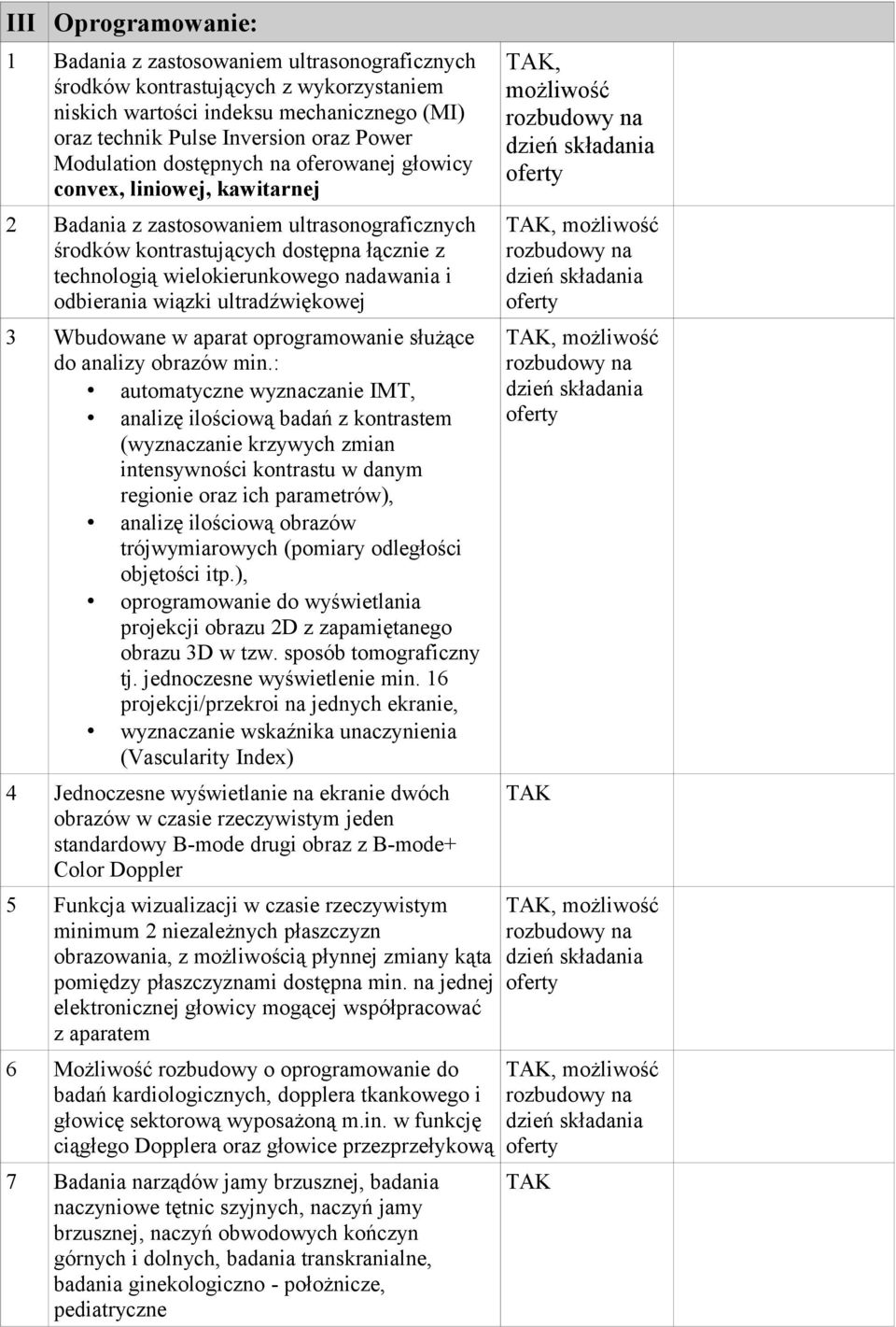

3 III Oprogramowanie: 1 Badania z zastosowaniem ultrasonograficznych środków kontrastujących z wykorzystaniem niskich wartości indeksu mechanicznego (MI) oraz technik Pulse Inversion oraz Power Modulation dostępnych na oferowanej głowicy convex, liniowej, kawitarnej 2 Badania z zastosowaniem ultrasonograficznych środków kontrastujących dostępna łącznie z technologią wielokierunkowego nadawania i odbierania wiązki ultradźwiękowej 3 Wbudowane w aparat oprogramowanie służące do analizy obrazów min.: automatyczne wyznaczanie IMT, analizę ilościową badań z kontrastem (wyznaczanie krzywych zmian intensywności kontrastu w danym regionie oraz ich parametrów), analizę ilościową obrazów trójwymiarowych (pomiary odległości objętości itp.), oprogramowanie do wyświetlania projekcji obrazu 2D z zapamiętanego obrazu 3D w tzw. sposób tomograficzny tj. jednoczesne wyświetlenie min. 16 projekcji/przekroi na jednych ekranie, wyznaczanie wskaźnika unaczynienia (Vascularity Index) 4 Jednoczesne wyświetlanie na ekranie dwóch obrazów w czasie rzeczywistym jeden standardowy B-mode drugi obraz z B-mode+ Color Doppler 5 Funkcja wizualizacji w czasie rzeczywistym minimum 2 niezależnych płaszczyzn obrazowania, z możliwością płynnej zmiany kąta pomiędzy płaszczyznami dostępna min. na jednej elektronicznej głowicy mogącej współpracować z aparatem 6 Możliwość rozbudowy o oprogramowanie do badań kardiologicznych, dopplera tkankowego i głowicę sektorową wyposażoną m.in. w funkcję ciągłego Dopplera oraz głowice przezprzełykową 7 Badania narządów jamy brzusznej, badania naczyniowe tętnic szyjnych, naczyń jamy brzusznej, naczyń obwodowych kończyn górnych i dolnych, badania transkranialne, badania ginekologiczno - położnicze, pediatryczne, możliwość, możliwość, możliwość, możliwość, możliwość

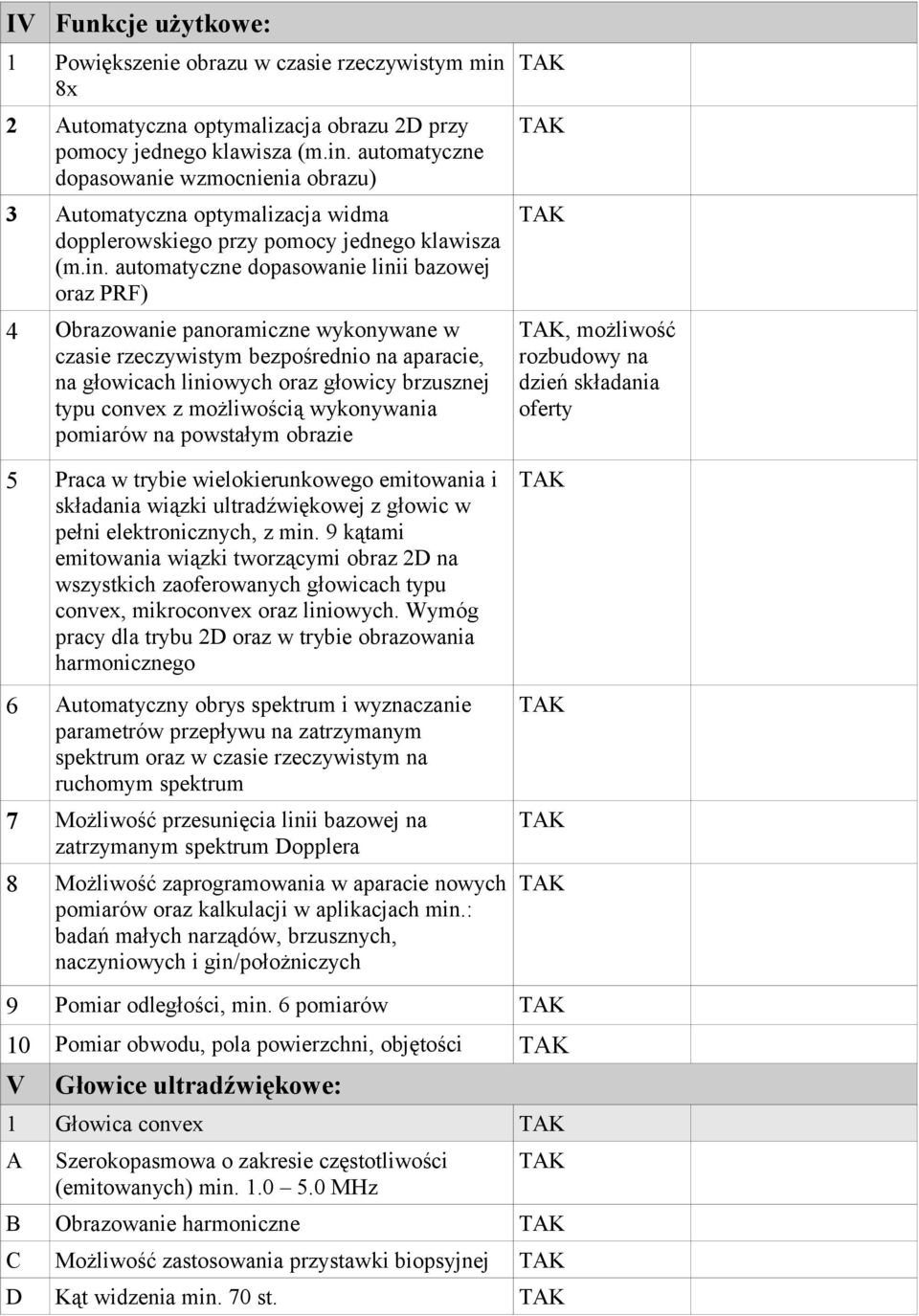

4 IV Funkcje użytkowe: 1 Powiększenie obrazu w czasie rzeczywistym min 8x 2 Automatyczna optymalizacja obrazu 2D przy pomocy jednego klawisza (m.in. automatyczne dopasowanie wzmocnienia obrazu) 3 Automatyczna optymalizacja widma dopplerowskiego przy pomocy jednego klawisza (m.in. automatyczne dopasowanie linii bazowej oraz PRF) 4 Obrazowanie panoramiczne wykonywane w czasie rzeczywistym bezpośrednio na aparacie, na głowicach liniowych oraz głowicy brzusznej typu convex z możliwością wykonywania pomiarów na powstałym obrazie 5 Praca w trybie wielokierunkowego emitowania i składania wiązki ultradźwiękowej z głowic w pełni elektronicznych, z min. 9 kątami emitowania wiązki tworzącymi obraz 2D na wszystkich zaoferowanych głowicach typu convex, mikroconvex oraz liniowych. Wymóg pracy dla trybu 2D oraz w trybie obrazowania harmonicznego 6 Automatyczny obrys spektrum i wyznaczanie parametrów przepływu na zatrzymanym spektrum oraz w czasie rzeczywistym na ruchomym spektrum 7 Możliwość przesunięcia linii bazowej na zatrzymanym spektrum Dopplera 8 Możliwość zaprogramowania w aparacie nowych pomiarów oraz kalkulacji w aplikacjach min.: badań małych narządów, brzusznych, naczyniowych i gin/położniczych, możliwość 9 Pomiar odległości, min. 6 pomiarów 10 Pomiar obwodu, pola powierzchni, objętości V Głowice ultradźwiękowe: 1 Głowica convex A Szerokopasmowa o zakresie częstotliwości (emitowanych) min MHz B Obrazowanie harmoniczne C Możliwość zastosowania przystawki biopsyjnej D Kąt widzenia min. 70 st.

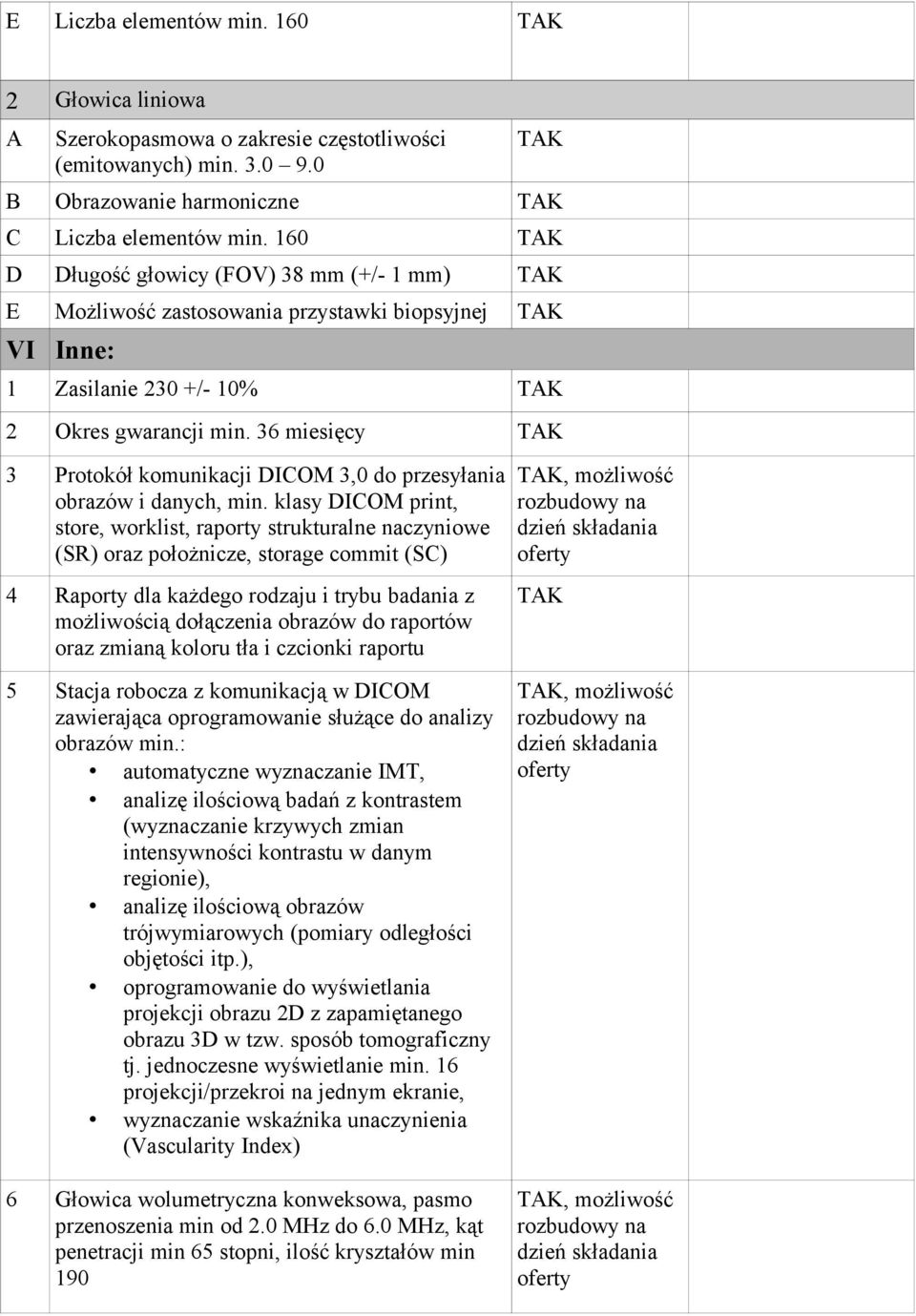

5 E Liczba elementów min Głowica liniowa A Szerokopasmowa o zakresie częstotliwości (emitowanych) min B Obrazowanie harmoniczne C Liczba elementów min. 160 D Długość głowicy (FOV) 38 mm (+/- 1 mm) E Możliwość zastosowania przystawki biopsyjnej VI Inne: 1 Zasilanie 230 +/- 10% 2 Okres gwarancji min. 36 miesięcy 3 Protokół komunikacji DICOM 3,0 do przesyłania obrazów i danych, min. klasy DICOM print, store, worklist, raporty strukturalne naczyniowe (SR) oraz położnicze, storage commit (SC) 4 Raporty dla każdego rodzaju i trybu badania z możliwością dołączenia obrazów do raportów oraz zmianą koloru tła i czcionki raportu 5 Stacja robocza z komunikacją w DICOM zawierająca oprogramowanie służące do analizy obrazów min.: automatyczne wyznaczanie IMT, analizę ilościową badań z kontrastem (wyznaczanie krzywych zmian intensywności kontrastu w danym regionie), analizę ilościową obrazów trójwymiarowych (pomiary odległości objętości itp.), oprogramowanie do wyświetlania projekcji obrazu 2D z zapamiętanego obrazu 3D w tzw. sposób tomograficzny tj. jednoczesne wyświetlanie min. 16 projekcji/przekroi na jednym ekranie, wyznaczanie wskaźnika unaczynienia (Vascularity Index) 6 Głowica wolumetryczna konweksowa, pasmo przenoszenia min od 2.0 MHz do 6.0 MHz, kąt penetracji min 65 stopni, ilość kryształów min 190, możliwość, możliwość, możliwość

6 7 Głowica przezprzełykowa, pasmo przenoszenia min od 2.0 MHz do 7.0 MHz, obrazowanie harmoniczne 8 Głowica wolumetryczna waginalna, pasmo przenoszenia min MHz, obrazowanie harmoniczne 9 Głowica sektorowa matrycowa, ilość kryształów min 2200, obrazowanie harmoniczne 10 Głowica endokawitarna szerokopasmowa o zakresie częstotliwości (emitowanych) min MHz, obrazowanie harmoniczne, kąt widzenia min. 150 st. 11 Głowica liniowa szerokopasmowa o zakresie częstotliwości (emitowanych) min MHz, liczba elementów min. 256, długość głowicy 50mm (+/- 2mm) VII Gwarancja i serwis:, możliwość, możliwość, możliwość, możliwość, możliwość 1 Gwarancja zapewniona przez serwis producenta Min.36 miesięcy /załączyć stosowny dokument wystawiony przez producenta / 2 Dodatkowy pakiet gwarancyjny + pełny pakiet ubezpieczenia od zdarzeń losowych na czas trwania gwarancji 3 Zapewnienie części zamiennych przez min. 10 lat 4 Instrukcja w języku polskim / dostawa z aparatem / 5 Bezpłatne szkolenie personelu medycznego przeprowadzone w siedzibie zamawiającego wykonane przez aplikanta producenta oferowanego sprzętu 6 Bezpłatny przegląd w czasie trwania gwarancji Parametry wymagane stanowią wymagania odcinające. Nie spełnienie nawet jednego z w/w wymagań spowoduje odrzucenie. Brak podania wartości oferowanych będzie traktowany jako brak danego parametru. Wszystkie oferowane parametry muszą być poparte prospektem firmowym producenta pod rygorem odrzucenia. Zamawiający zastrzega sobie prawo do sprawdzenia wiarygodności podanych przez Wykonawcę parametrów technicznych we wszystkich dostępnych źródłach w tym również poprzez zwrócenie się o złożenie dodatkowych wyjaśnień przez Wykonawcę lub producenta.
