1 Załącznik nr 2A do SIWZ PARAMETRY TECHNICZNE Pieczęć Firmowa Wielowarstwowy tomograf komputerowy Pełna nazwa urządzenia, typ model: Producent: Uwaga: Parametry określone jako tak i podać oraz parametry liczbowe ( lub ) są warunkami granicznymi Zaoferowane wymagane poniżej parametry muszą być potwierdzone w dołączonych do oferty materiałach informacyjnych Zamawiający zastrzega sobie również możliwość zwrócenia się do producenta, w celu potwierdzenia oferowanych funkcjonalności Oferty które nie spełniają wymagań Zamawiającego zostaną odrzucone jako niezgodne ze Specyfikacją Istotnych Warunków Zamówienia Lp Opis parametru Wartość wymagana/graniczna Wartość oferowana Punktacja I WYMAGANIA OGÓLNE 1 Tomograf nowy wyprodukowany w 2015 roku, nieużywany, nie rekondycjonowany, w najnowszej wersji sprzętowej i oprogramowania na dzień składania oferty Tomograf komputerowy całego ciała, umożliwiający uzyskanie min 128 warstw 2 badanego obszaru w czasie jednego pełnego obrotu układu lampa-detektor, Podać ilość posiadający min 64 rzędy detektora rzędów i warstw 3 Tomograf umożliwiający:

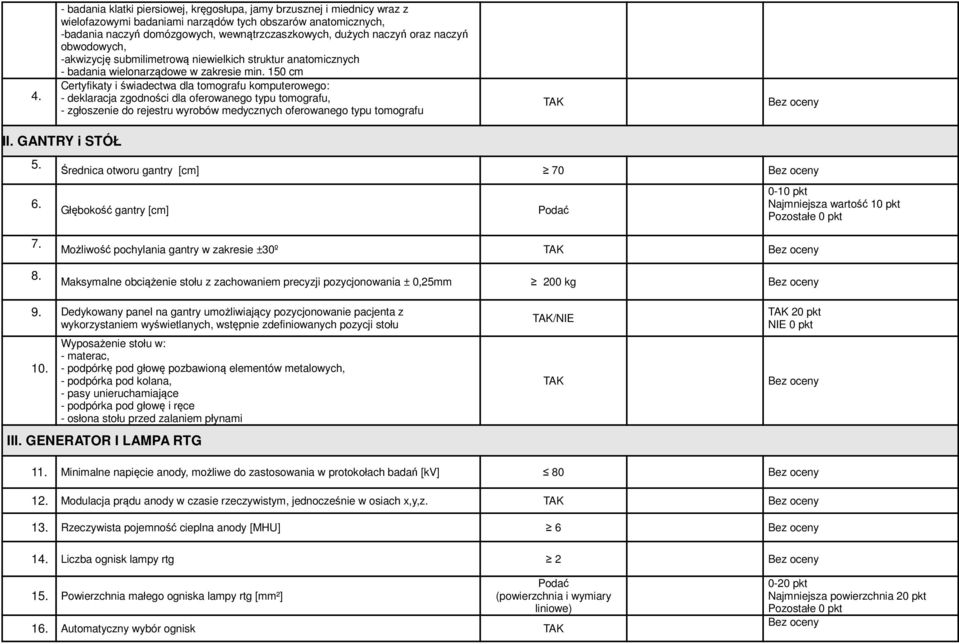

2 4 - badania klatki piersiowej, kręgosłupa, jamy brzusznej i miednicy wraz z wielofazowymi badaniami narządów tych obszarów anatomicznych, -badania naczyń domózgowych, wewnątrzczaszkowych, dużych naczyń oraz naczyń obwodowych, -akwizycję submilimetrową niewielkich struktur anatomicznych - badania wielonarządowe w zakresie min 150 cm Certyfikaty i świadectwa dla tomografu komputerowego: - deklaracja zgodności dla oferowanego typu tomografu, - zgłoszenie do rejestru wyrobów medycznych oferowanego typu tomografu II GANTRY i STÓŁ 5 6 Średnica otworu gantry [cm] 70 Głębokość gantry [cm] Podać 0-10 pkt Najmniejsza wartość 10 pkt Pozostałe 0 pkt 7 8 Możliwość pochylania gantry w zakresie ±30º Maksymalne obciążenie stołu z zachowaniem precyzji pozycjonowania ± 0,25mm 200 kg 9 Dedykowany panel na gantry umożliwiający pozycjonowanie pacjenta z wykorzystaniem wyświetlanych, wstępnie zdefiniowanych pozycji stołu 10 Wyposażenie stołu w: - materac, - podpórkę pod głowę pozbawioną elementów metalowych, - podpórka pod kolana, - pasy unieruchamiające - podpórka pod głowę i ręce - osłona stołu przed zalaniem płynami III GENERATOR I LAMPA RTG /NIE 20 pkt 11 Minimalne napięcie anody, możliwe do zastosowania w protokołach badań [kv] Modulacja prądu anody w czasie rzeczywistym, jednocześnie w osiach x,y,z 13 Rzeczywista pojemność cieplna anody [MHU] 6 14 Liczba ognisk lampy rtg 2 15 Powierzchnia małego ogniska lampy rtg [mm²] Podać (powierzchnia i wymiary liniowe) 16 Automatyczny wybór ognisk 0-20 pkt Najmniejsza powierzchnia 20 pkt Pozostałe 0 pkt

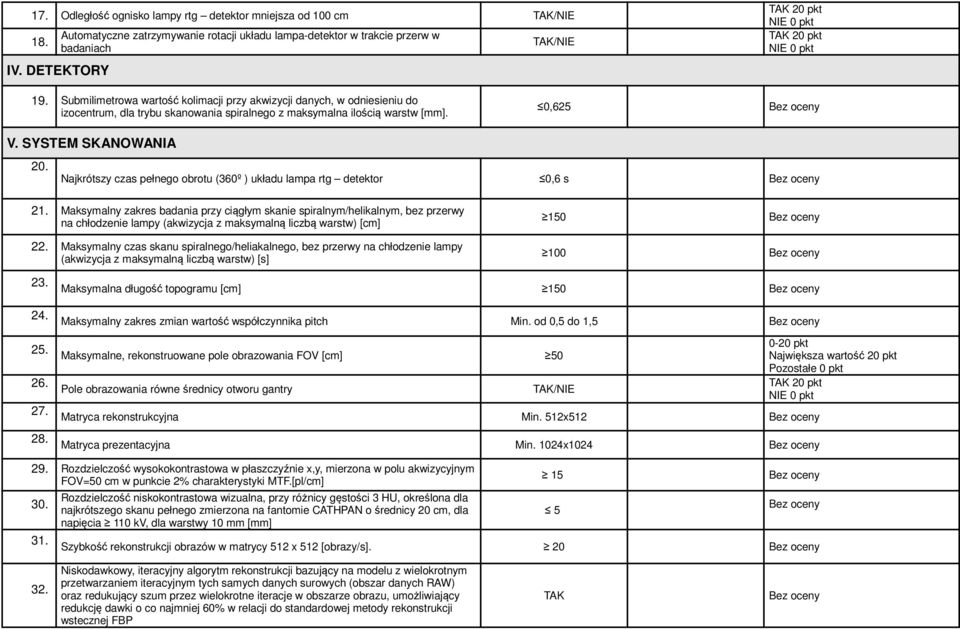

3 17 Odległość ognisko lampy rtg detektor mniejsza od 100 cm /NIE 18 IV DETEKTORY Automatyczne zatrzymywanie rotacji układu lampa-detektor w trakcie przerw w badaniach /NIE 20 pkt 20 pkt 19 Submilimetrowa wartość kolimacji przy akwizycji danych, w odniesieniu do izocentrum, dla trybu skanowania spiralnego z maksymalna ilością warstw [mm] 0,625 V SYSTEM SKANOWANIA 20 Najkrótszy czas pełnego obrotu (360º ) układu lampa rtg detektor 0,6 s 21 Maksymalny zakres badania przy ciągłym skanie spiralnym/helikalnym, bez przerwy na chłodzenie lampy (akwizycja z maksymalną liczbą warstw) [cm] 22 Maksymalny czas skanu spiralnego/heliakalnego, bez przerwy na chłodzenie lampy (akwizycja z maksymalną liczbą warstw) [s] Maksymalna długość topogramu [cm] 150 Maksymalny zakres zmian wartość współczynnika pitch Min od 0,5 do 1,5 Maksymalne, rekonstruowane pole obrazowania FOV [cm] Pole obrazowania równe średnicy otworu gantry 50 /NIE Matryca rekonstrukcyjna Min 512x512 Matryca prezentacyjna Min 1024x pkt Największa wartość 20 pkt Pozostałe 0 pkt 20 pkt 29 Rozdzielczość wysokokontrastowa w płaszczyźnie x,y, mierzona w polu akwizycyjnym FOV=50 cm w punkcie 2% charakterystyki MTF[pl/cm] Rozdzielczość niskokontrastowa wizualna, przy różnicy gęstości 3 HU, określona dla najkrótszego skanu pełnego zmierzona na fantomie CATHPAN o średnicy 20 cm, dla napięcia 110 kv, dla warstwy 10 mm [mm] 15 5 Szybkość rekonstrukcji obrazów w matrycy 512 x 512 [obrazy/s] Niskodawkowy, iteracyjny algorytm rekonstrukcji bazujący na modelu z wielokrotnym przetwarzaniem iteracyjnym tych samych danych surowych (obszar danych RAW) oraz redukujący szum przez wielokrotne iteracje w obszarze obrazu, umożliwiający redukcję dawki o co najmniej 60% w relacji do standardowej metody rekonstrukcji wstecznej FBP

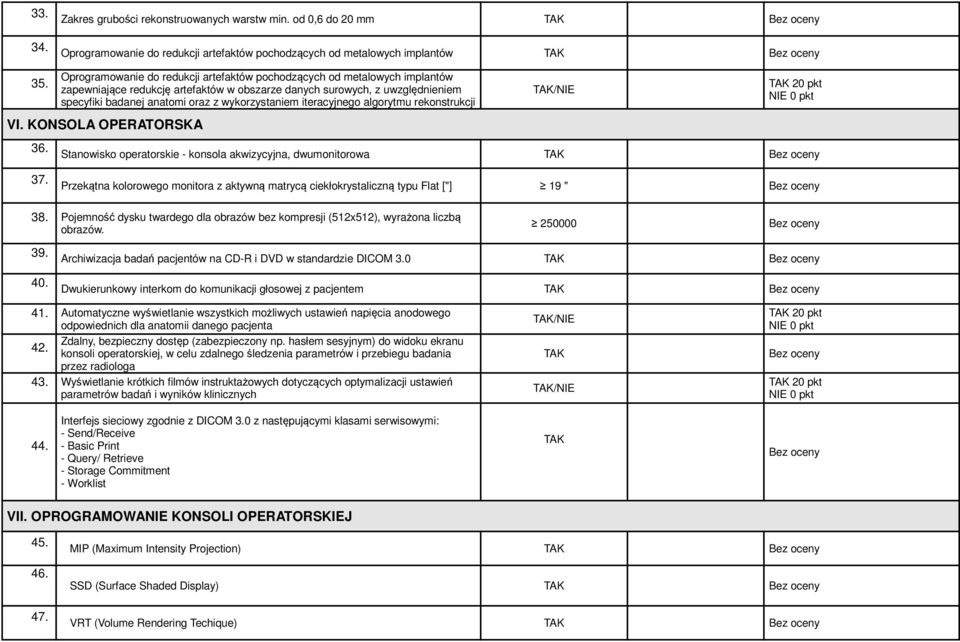

4 33 34 Zakres grubości rekonstruowanych warstw min od 0,6 do 20 mm Oprogramowanie do redukcji artefaktów pochodzących od metalowych implantów 35 Oprogramowanie do redukcji artefaktów pochodzących od metalowych implantów zapewniające redukcję artefaktów w obszarze danych surowych, z uwzględnieniem specyfiki badanej anatomi oraz z wykorzystaniem iteracyjnego algorytmu rekonstrukcji VI KONSOLA OPERATORSKA 36 /NIE 20 pkt Stanowisko operatorskie - konsola akwizycyjna, dwumonitorowa 37 Przekątna kolorowego monitora z aktywną matrycą ciekłokrystaliczną typu Flat ["] 19 " 38 Pojemność dysku twardego dla obrazów bez kompresji (512x512), wyrażona liczbą obrazów Archiwizacja badań pacjentów na CD-R i DVD w standardzie DICOM 30 Dwukierunkowy interkom do komunikacji głosowej z pacjentem 41 Automatyczne wyświetlanie wszystkich możliwych ustawień napięcia anodowego odpowiednich dla anatomii danego pacjenta Zdalny, bezpieczny dostęp (zabezpieczony np hasłem sesyjnym) do widoku ekranu 42 konsoli operatorskiej, w celu zdalnego śledzenia parametrów i przebiegu badania przez radiologa 43 Wyświetlanie krótkich filmów instruktażowych dotyczących optymalizacji ustawień parametrów badań i wyników klinicznych /NIE /NIE 20 pkt 20 pkt 44 Interfejs sieciowy zgodnie z DICOM 30 z następującymi klasami serwisowymi: - Send/Receive - Basic Print - Query/ Retrieve - Storage Commitment - Worklist VII OPROGRAMOWANIE KONSOLI OPERATORSKIEJ MIP (Maximum Intensity Projection) SSD (Surface Shaded Display) VRT (Volume Rendering Techique)

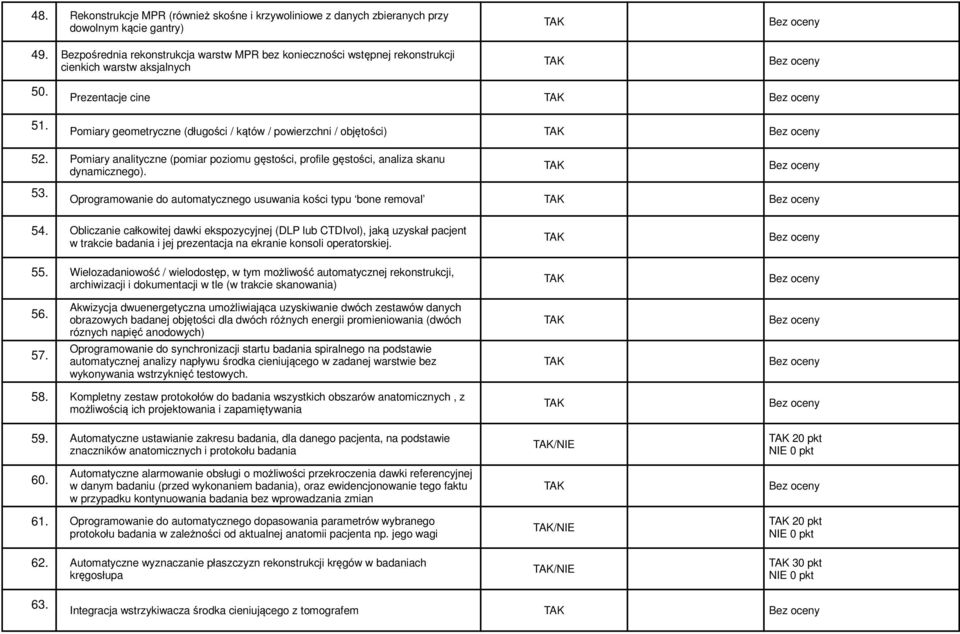

5 48 Rekonstrukcje MPR (również skośne i krzywoliniowe z danych zbieranych przy dowolnym kącie gantry) 49 Bezpośrednia rekonstrukcja warstw MPR bez konieczności wstępnej rekonstrukcji cienkich warstw aksjalnych Prezentacje cine Pomiary geometryczne (długości / kątów / powierzchni / objętości) 52 Pomiary analityczne (pomiar poziomu gęstości, profile gęstości, analiza skanu dynamicznego) 53 Oprogramowanie do automatycznego usuwania kości typu bone removal 54 Obliczanie całkowitej dawki ekspozycyjnej (DLP lub CTDIvol), jaką uzyskał pacjent w trakcie badania i jej prezentacja na ekranie konsoli operatorskiej 55 Wielozadaniowość / wielodostęp, w tym możliwość automatycznej rekonstrukcji, archiwizacji i dokumentacji w tle (w trakcie skanowania) Akwizycja dwuenergetyczna umożliwiająca uzyskiwanie dwóch zestawów danych obrazowych badanej objętości dla dwóch różnych energii promieniowania (dwóch róznych napięć anodowych) Oprogramowanie do synchronizacji startu badania spiralnego na podstawie automatycznej analizy napływu środka cieniującego w zadanej warstwie bez wykonywania wstrzyknięć testowych 58 Kompletny zestaw protokołów do badania wszystkich obszarów anatomicznych, z możliwością ich projektowania i zapamiętywania 59 Automatyczne ustawianie zakresu badania, dla danego pacjenta, na podstawie znaczników anatomicznych i protokołu badania /NIE 20 pkt 60 Automatyczne alarmowanie obsługi o możliwości przekroczenia dawki referencyjnej w danym badaniu (przed wykonaniem badania), oraz ewidencjonowanie tego faktu w przypadku kontynuowania badania bez wprowadzania zmian 61 Oprogramowanie do automatycznego dopasowania parametrów wybranego protokołu badania w zależności od aktualnej anatomii pacjenta np jego wagi 62 Automatyczne wyznaczanie płaszczyzn rekonstrukcji kręgów w badaniach kręgosłupa /NIE /NIE 20 pkt 30 pkt 63 Integracja wstrzykiwacza środka cieniującego z tomografem

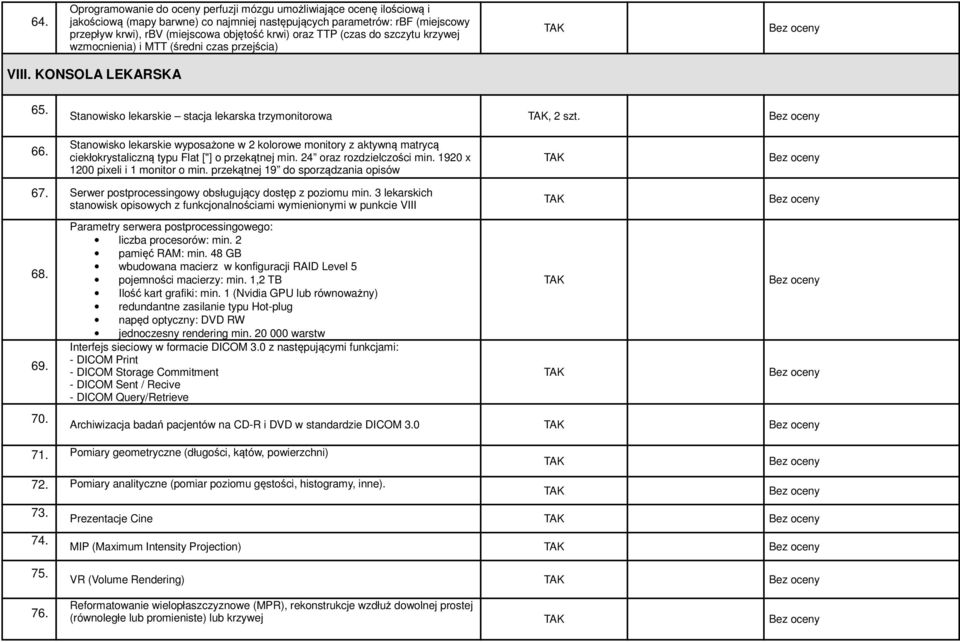

6 64 Oprogramowanie do oceny perfuzji mózgu umożliwiające ocenę ilościową i jakościową (mapy barwne) co najmniej następujących parametrów: rbf (miejscowy przepływ krwi), rbv (miejscowa objętość krwi) oraz TTP (czas do szczytu krzywej wzmocnienia) i MTT (średni czas przejścia) VIII KONSOLA LEKARSKA 65 Stanowisko lekarskie stacja lekarska trzymonitorowa, 2 szt 66 Stanowisko lekarskie wyposażone w 2 kolorowe monitory z aktywną matrycą ciekłokrystaliczną typu Flat ["] o przekątnej min 24 oraz rozdzielczości min 1920 x 1200 pixeli i 1 monitor o min przekątnej 19 do sporządzania opisów 67 Serwer postprocessingowy obsługujący dostęp z poziomu min 3 lekarskich stanowisk opisowych z funkcjonalnościami wymienionymi w punkcie VIII Parametry serwera postprocessingowego: liczba procesorów: min 2 pamięć RAM: min 48 GB wbudowana macierz w konfiguracji RAID Level 5 pojemności macierzy: min 1,2 TB Ilość kart grafiki: min 1 (Nvidia GPU lub równoważny) redundantne zasilanie typu Hot-plug napęd optyczny: DVD RW jednoczesny rendering min warstw Interfejs sieciowy w formacie DICOM 30 z następującymi funkcjami: - DICOM Print - DICOM Storage Commitment - DICOM Sent / Recive - DICOM Query/Retrieve Archiwizacja badań pacjentów na CD-R i DVD w standardzie DICOM Pomiary geometryczne (długości, kątów, powierzchni) 72 Pomiary analityczne (pomiar poziomu gęstości, histogramy, inne) 73 Prezentacje Cine 74 MIP (Maximum Intensity Projection) VR (Volume Rendering) Reformatowanie wielopłaszczyznowe (MPR), rekonstrukcje wzdłuż dowolnej prostej (równoległe lub promieniste) lub krzywej

7 77 Elementy manipulacji obrazem (m in przedstawienie w negatywie, obrót obrazu i odbicia lustrzane, powiększenie obrazu, dodawanie obrazów) Fuzja badań z różnych modalności jak: CT/MR, CT/SPECT, CT/PET Automatyczne załadowanie obrazów w predefiniowane segmenty Automatyczna synchronizacja wyświetlanych serii badania niezależna od grubości załadowanych warstw Możliwość synchronicznego wyświetlania do 4 serii badania 81 Automatyczne usuwanie struktur kostnych z pozostawieniem wyłącznie zakontrastowanego drzewa naczyniowego 82 Automatyczne usuwania obrazu stołu z obrazów CT 83 Automatyczne numerowanie kręgów kręgosłupa w badaniach odcinkowych jak i całego kręgosłupa z obrazów CT i MR /NIE 20 pkt 84 Automatyczne numerowanie żeber w badaniach CT /NIE 20 pkt Automatyczne tworzenie listy zaznaczeń i pomiarów (znalezisk) wykonywanych w trakcie analizy z możliwością automatycznego (bez przewijania obrazów) wywołania sekwencji obrazów odpowiadającej wybranemu zaznaczeniu lub pomiarowi z utworzonej listy Oprogramowanie do oceny obwodowej struktury naczyniowej z rozwinięciem wzdłuż linii centralnej naczynia, pomiarem średnicy, pola przekroju w płaszczyźnie prostopadłej, światła naczynia i automatycznego wyznaczania stenozy - jednoczesny dostęp dla minimum jednego użytkownika Oprogramowanie do automatycznego usuwania kości w obrębie czaszki i szyi metodą porównawczą typu DSA na bazie dwóch zestawów danych obrazowych, przed i po podaniu środka kontrastującego - jednoczesny dostęp dla minimum jednego użytkownika (oprogramowanie dostępne na z konsoli lekarskiej) /NIE 20 pkt Oprogramowanie do automatycznej detekcji i oceny zmian guzkowych w miąższu płuc i przyopłucnowych przez program komputerowy, z możliwością zapamiętywania położenia zmian, oceną dynamiki wielkości zmian w tym czasu podwojenia zmiany - jednoczesny dostęp dla minimum jednego użytkownika Oprogramowanie do automatycznej segmentacji i prezentacji w 3D zmian w narządach miąższowych, w tym w wątrobie oraz węzłach chłonnych wraz z automatycznym wyznaczaniem RECIST 11, WHO, CHOI i objętości - jednoczesny dostęp dla minimum jednego użytkownika Oprogramowanie do wykonywania badań porównawczych TK zmian ogniskowych narządów miąższowych z synchronizacją przestrzenną badania aktualnego z poprzednim - jednoczesny dostęp dla minimum jednego użytkownika

8 Oprogramowanie do automatycznego pomiaru, w badaniach porównawczych TK zmian ogniskowych narządów miąższowych, różnicy parametrów: RECIST 11, 91 WHO, objętości danej zmiany ogniskowej z badania aktualnego i poprzedniego (w jednostkach miary i procentowo) - jednoczesny dostęp dla minimum jednego użytkownika Oprogramowanie do wirtualnej kolonografii, umożliwiające automatyczną segmentację jelita grubego, jednoczesną prezentację wnętrza jelita i projekcję 92 przekrojów w trzech głównych płaszczyznach Jednoczesna prezentacji badania kolonografii w dwóch pozycjach (na brzuchu i na plecach) z synchronizacją przestrzenną - jednoczesny dostęp dla minimum jednego użytkownika Oprogramowanie do automatycznego wyszukiwania miejsc o charakterze polipów 93 zintegrowane z oprogramowaniem do kolonografii - jednoczesny dostęp dla minimum jednego użytkownika 94 Oprogramowanie do automatycznego oznaczania i usuwania obrazu reszt kałowych z jelita grubego - jednoczesny dostęp dla minimum jednego użytkownika Oprogramowanie do oceny perfuzji mózgu umożliwiające ocenę ilościową i jakościową (mapy barwne) co najmniej następujących parametrów: rbf (miejscowy 95 przepływ krwi), rbv (miejscowa objętość krwi) oraz TTP (czas do szczytu krzywej wzmocnienia) i MTT (średni czas przejścia) - jednoczesny dostęp dla minimum jednego użytkownika Oprogramowanie umożliwiające automatyczne oznakowanie kręgów kręgosłupa i 96 żeber z rozwinięciem struktury kostnej klatki piersiowej na płaszczyźnie z automatyczną detekcją zmian ogniskowych w kręgosłupie - jednoczesny dostęp dla minimum jednego użytkownika Oprogramowanie umożliwiające automatyczna wizualizację złogów dny w stawach 97 kończyn z wykorzystaniem danych z akwizycji dwuenergetycznej - jednoczesny dostęp dla minimum jednego użytkownika IX POZOSTAŁE WYMAGANIA 98 Zestaw firmowych fantomów serwisowych do kalibracji i testów podstawowych Automatyczny dwugłowicowy wstrzykiwacz z możliwością równoczesnego, symultanicznego podawania środka kontrastowego i roztworu soli fizjologicznej z obu wkładów jednocześnie, z opcją zaprogramowania procentowej wartości tak wstrzykiwanego roztworu przez operatora, zintegrowany z tomografem Możliwość podtrzymania temperatury wstępnie podgrzanego środka kontrastowego 101 UPS z minimum 3 minutowym podtrzymaniem napięcia, dla każdej konsoli 102 Instrukcja obsługi aparatu TK w formie elektronicznej i papierowej oraz instrukcje obsługi urządzeń wyposażenia- w języku polskim Dostarczyć wraz z dostawą

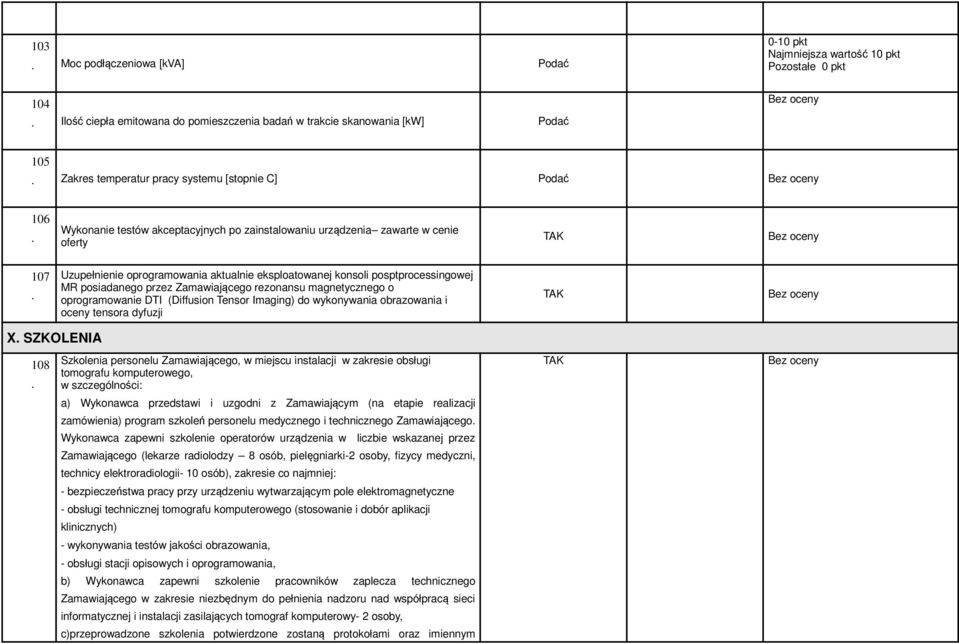

9 103 Moc podłączeniowa [kva] Podać 104 Ilość ciepła emitowana do pomieszczenia badań w trakcie skanowania [kw] Podać 0-10 pkt Najmniejsza wartość 10 pkt Pozostałe 0 pkt 105 Zakres temperatur pracy systemu [stopnie C] Podać 106 Wykonanie testów akceptacyjnych po zainstalowaniu urządzenia zawarte w cenie oferty 107 Uzupełnienie oprogramowania aktualnie eksploatowanej konsoli posptprocessingowej MR posiadanego przez Zamawiającego rezonansu magnetycznego o oprogramowanie DTI (Diffusion Tensor Imaging) do wykonywania obrazowania i oceny tensora dyfuzji X SZKOLENIA 108 Szkolenia personelu Zamawiającego, w miejscu instalacji w zakresie obsługi tomografu komputerowego, w szczególności: a) Wykonawca przedstawi i uzgodni z Zamawiającym (na etapie realizacji zamówienia) program szkoleń personelu medycznego i technicznego Zamawiającego Wykonawca zapewni szkolenie operatorów urządzenia w liczbie wskazanej przez Zamawiającego (lekarze radiolodzy 8 osób, pielęgniarki-2 osoby, fizycy medyczni, technicy elektroradiologii- 10 osób), zakresie co najmniej: - bezpieczeństwa pracy przy urządzeniu wytwarzającym pole elektromagnetyczne - obsługi technicznej tomografu komputerowego (stosowanie i dobór aplikacji klinicznych) - wykonywania testów jakości obrazowania, - obsługi stacji opisowych i oprogramowania, b) Wykonawca zapewni szkolenie pracowników zaplecza technicznego Zamawiającego w zakresie niezbędnym do pełnienia nadzoru nad współpracą sieci informatycznej i instalacji zasilających tomograf komputerowy- 2 osoby, c)przeprowadzone szkolenia potwierdzone zostaną protokołami oraz imiennym

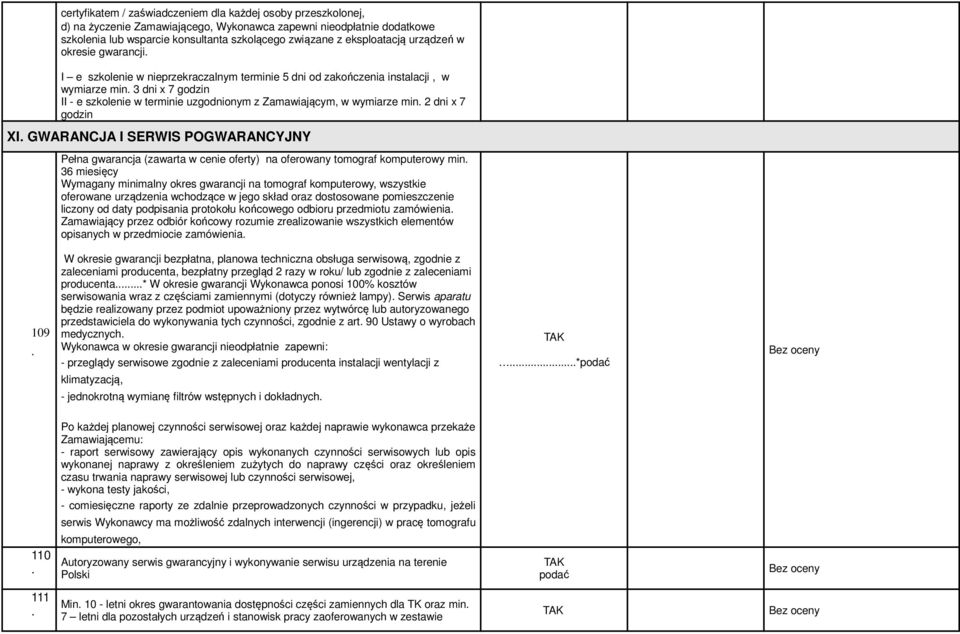

10 certyfikatem / zaświadczeniem dla każdej osoby przeszkolonej, d) na życzenie Zamawiającego, Wykonawca zapewni nieodpłatnie dodatkowe szkolenia lub wsparcie konsultanta szkolącego związane z eksploatacją urządzeń w okresie gwarancji I e szkolenie w nieprzekraczalnym terminie 5 dni od zakończenia instalacji, w wymiarze min 3 dni x 7 godzin II - e szkolenie w terminie uzgodnionym z Zamawiającym, w wymiarze min 2 dni x 7 godzin XI GWARANCJA I SERWIS POGWARANCYJNY Pełna gwarancja (zawarta w cenie oferty) na oferowany tomograf komputerowy min 36 miesięcy Wymagany minimalny okres gwarancji na tomograf komputerowy, wszystkie oferowane urządzenia wchodzące w jego skład oraz dostosowane pomieszczenie liczony od daty podpisania protokołu końcowego odbioru przedmiotu zamówienia Zamawiający przez odbiór końcowy rozumie zrealizowanie wszystkich elementów opisanych w przedmiocie zamówienia 109 W okresie gwarancji bezpłatna, planowa techniczna obsługa serwisową, zgodnie z zaleceniami producenta, bezpłatny przegląd 2 razy w roku/ lub zgodnie z zaleceniami producenta* W okresie gwarancji Wykonawca ponosi 100% kosztów serwisowania wraz z częściami zamiennymi (dotyczy również lampy) Serwis aparatu będzie realizowany przez podmiot upoważniony przez wytwórcę lub autoryzowanego przedstawiciela do wykonywania tych czynności, zgodnie z art 90 Ustawy o wyrobach medycznych Wykonawca w okresie gwarancji nieodpłatnie zapewni: - przeglądy serwisowe zgodnie z zaleceniami producenta instalacji wentylacji z *podać klimatyzacją, - jednokrotną wymianę filtrów wstępnych i dokładnych Po każdej planowej czynności serwisowej oraz każdej naprawie wykonawca przekaże Zamawiającemu: - raport serwisowy zawierający opis wykonanych czynności serwisowych lub opis wykonanej naprawy z określeniem zużytych do naprawy części oraz określeniem czasu trwania naprawy serwisowej lub czynności serwisowej, - wykona testy jakości, - comiesięczne raporty ze zdalnie przeprowadzonych czynności w przypadku, jeżeli serwis Wykonawcy ma możliwość zdalnych interwencji (ingerencji) w pracę tomografu komputerowego, 110 Autoryzowany serwis gwarancyjny i wykonywanie serwisu urządzenia na terenie Polski podać 111 Min 10 - letni okres gwarantowania dostępności części zamiennych dla TK oraz min 7 letni dla pozostałych urządzeń i stanowisk pracy zaoferowanych w zestawie

11 Nadzór techniczny nad oprogramowaniem przedmiotu zamówienia i nieodpłatne przekazywanie w okresie objętym gwarancją, aplikacji wprowadzających unowocześnienia do programu Czas naprawy gwarancyjnej [dni robocze : od poniedziałku do piątku z wyłączeniem dni ustawowo wolnych pracy]od daty zgłoszenia awarii W przypadku awarii/ nieprawidłowości w funkcjonowaniu urządzenia w okresie gwarancji, trwającej dłużej niż 7 dni (od momentu zgłoszenia tej nieprawidłowości do czasu przywrócenia sprawności urządzenia), Zamawiający zastrzega sobie prawo do zlecenia wykonania pilnego badania tomografii komputerowej innemu podmiotowi na koszt Wykonawcy Czas reakcji serwisu od zgłoszenia do podjęcia naprawy [godziny w dni robocze :od poniedziałku do piątku z wyłączeniem dni ustawowo wolnych pracy] Max 6 dni Max 24 godzin (podpis i pieczątka osoby / osób uprawnionych do występowania w imieniu Wykonawcy )
