1 Załącznik nr 1 do siwz - Parametry Techniczne PAKIET NR 1 Pozycja nr 1 CYFROWY APARAT RENTGENOWSKI TYPU RAMIĘ C I STOŁU ZABIEGOWEGO - 1 szt Urządzenie model i typ :... Wytwórca:... Kraj pochodzenia urządzenia:... Rok produkcji:... Parametr WARTOŚĆ WYMAGANA OCENA WARTOŚĆ OFEROWANA I.RAMIĘ C 1. Głębokość ramienia C (odległość między osią wiązki a wewnętrzną powierzchnią ramienia C) 70 cm NajwyŜsza wartość 5 pkt., wartość wymagana 0 pkt., inne proporcjonalnie 2. Odległość SID 95 cm 3. Zakres ruchu wzdłuŝnego ramienia C 20 cm 4. Zakres ruchu pionowego ramienia C 35 cm 1

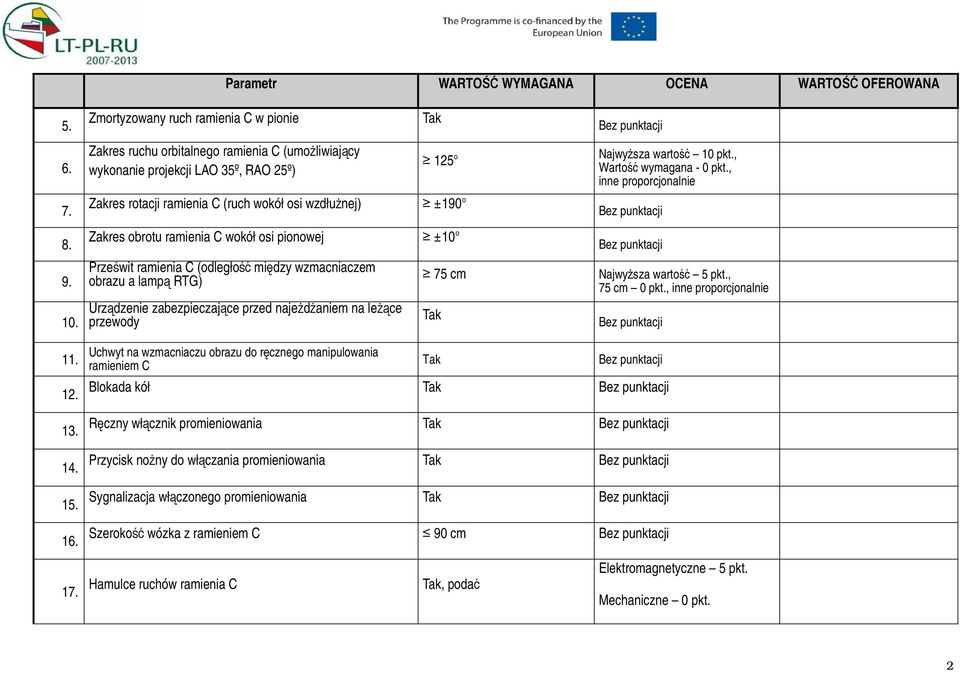

2 Parametr WARTOŚĆ WYMAGANA OCENA WARTOŚĆ OFEROWANA Zmortyzowany ruch ramienia C w pionie Zakres ruchu orbitalnego ramienia C (umoŝliwiający wykonanie projekcji LAO 35º, RAO 25º) Tak 125 Zakres rotacji ramienia C (ruch wokół osi wzdłuŝnej) ±190 Zakres obrotu ramienia C wokół osi pionowej ±10 Prześwit ramienia C (odległość między wzmacniaczem obrazu a lampą RTG) Urządzenie zabezpieczające przed najeŝdŝaniem na leŝące przewody 75 cm Tak NajwyŜsza wartość 10 pkt., Wartość wymagana - 0 pkt., inne proporcjonalnie NajwyŜsza wartość 5 pkt., 75 cm 0 pkt., inne proporcjonalnie Uchwyt na wzmacniaczu obrazu do ręcznego manipulowania ramieniem C Tak Blokada kół Tak Ręczny włącznik promieniowania Tak Przycisk noŝny do włączania promieniowania Tak Sygnalizacja włączonego promieniowania Tak Szerokość wózka z ramieniem C 90 cm 17. Hamulce ruchów ramienia C Tak, podać Elektromagnetyczne 5 pkt. Mechaniczne 0 pkt. 2

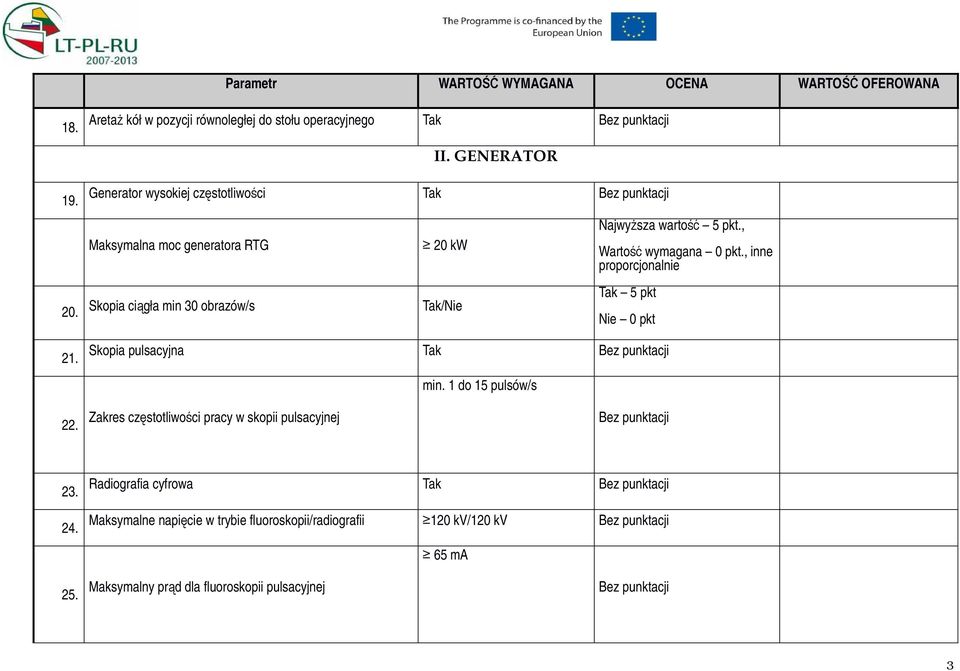

3 Parametr WARTOŚĆ WYMAGANA OCENA WARTOŚĆ OFEROWANA 18. AretaŜ kół w pozycji równoległej do stołu operacyjnego Tak 19. II. GENERATOR Generator wysokiej częstotliwości Tak Maksymalna moc generatora RTG 20 kw 20. Skopia ciągła min 30 obrazów/s Tak/Nie Tak 5 pkt NajwyŜsza wartość 5 pkt., Wartość wymagana 0 pkt., inne proporcjonalnie Nie 0 pkt 21. Skopia pulsacyjna Tak min. 1 do 15 pulsów/s 22. Zakres częstotliwości pracy w skopii pulsacyjnej Radiografia cyfrowa Tak Maksymalne napięcie w trybie fluoroskopii/radiografii 120 kv/120 kv 65 ma 25. Maksymalny prąd dla fluoroskopii pulsacyjnej 3

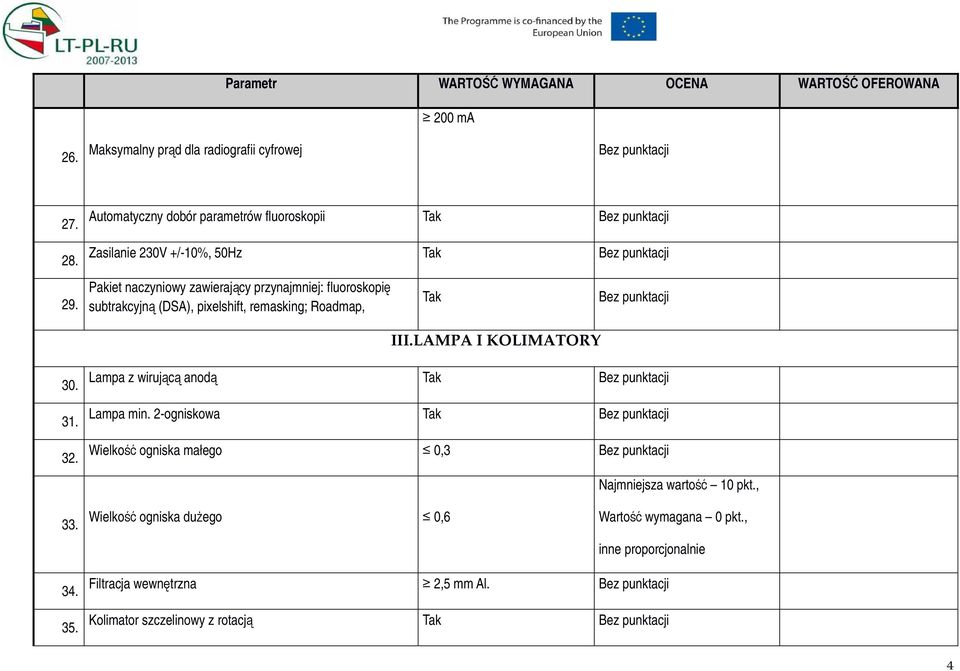

4 Parametr WARTOŚĆ WYMAGANA OCENA WARTOŚĆ OFEROWANA 200 ma 26. Maksymalny prąd dla radiografii cyfrowej Automatyczny dobór parametrów fluoroskopii Tak Zasilanie 230V +/-10%, 50Hz Tak 29. Pakiet naczyniowy zawierający przynajmniej: fluoroskopię subtrakcyjną (DSA), pixelshift, remasking; Roadmap, Tak III.LAMPA I KOLIMATORY Lampa z wirującą anodą Tak Lampa min. 2-ogniskowa Tak Wielkość ogniska małego 0,3 33. Wielkość ogniska duŝego 0,6 Najmniejsza wartość 10 pkt., Wartość wymagana 0 pkt., inne proporcjonalnie Filtracja wewnętrzna 2,5 mm Al. Kolimator szczelinowy z rotacją Tak 4

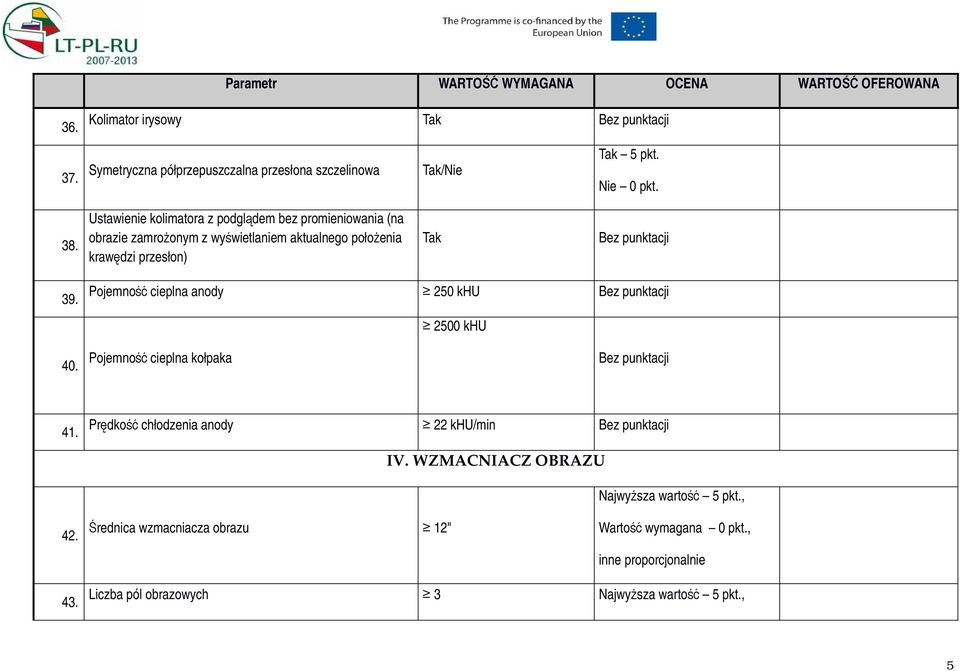

5 Parametr WARTOŚĆ WYMAGANA OCENA WARTOŚĆ OFEROWANA 36. Kolimator irysowy Tak 37. Symetryczna półprzepuszczalna przesłona szczelinowa Tak/Nie Tak 5 pkt. Nie 0 pkt. 38. Ustawienie kolimatora z podglądem bez promieniowania (na obrazie zamroŝonym z wyświetlaniem aktualnego połoŝenia krawędzi przesłon) Tak 39. Pojemność cieplna anody 250 khu 2500 khu 40. Pojemność cieplna kołpaka 41. Prędkość chłodzenia anody 22 khu/min IV. WZMACNIACZ OBRAZU NajwyŜsza wartość 5 pkt., 42. Średnica wzmacniacza obrazu 12" Wartość wymagana 0 pkt., inne proporcjonalnie 43. Liczba pól obrazowych 3 NajwyŜsza wartość 5 pkt., 5

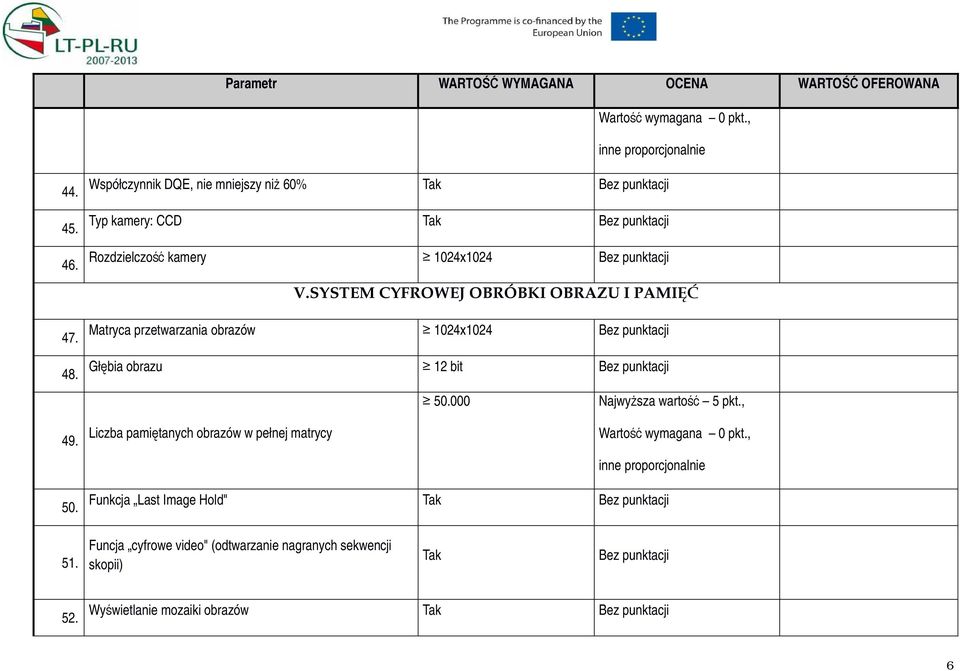

6 Parametr WARTOŚĆ WYMAGANA OCENA WARTOŚĆ OFEROWANA Wartość wymagana 0 pkt., inne proporcjonalnie Współczynnik DQE, nie mniejszy niŝ 60% Tak Typ kamery: CCD Tak Rozdzielczość kamery 1024x1024 V.SYSTEM CYFROWEJ OBRÓBKI OBRAZU I PAMIĘĆ Matryca przetwarzania obrazów 1024x1024 Głębia obrazu 12 bit NajwyŜsza wartość 5 pkt., 49. Liczba pamiętanych obrazów w pełnej matrycy Wartość wymagana 0 pkt., inne proporcjonalnie 50. Funkcja Last Image Hold" Tak 51. Funcja cyfrowe video" (odtwarzanie nagranych sekwencji skopii) Tak 52. Wyświetlanie mozaiki obrazów Tak 6

7 Parametr WARTOŚĆ WYMAGANA OCENA WARTOŚĆ OFEROWANA 53. Obraz lustrzany Tak 54. Wzmocnienie krawędzi i redukcja szumów Tak Regulacja kontrastu Tak System nanoszenia opisów Tak System wpisywania danych pacjenta na wózku monitorów Tak System zarządzania bazą danych z badaniami Tak 59. Funkcja pomiaru min. odległości Tak Z moŝliwością kalibracji 5 pkt Bez moŝliwości kalibracji 0 pkt VI.WÓZEK Z MONITORAMI 60. Liczba monitorów Rodzaj monitora i przekątna ekranu: kolorowe LCD TFT min. 19" Tak, podać 62. Luminacja monitorów 250 cd/m2 7

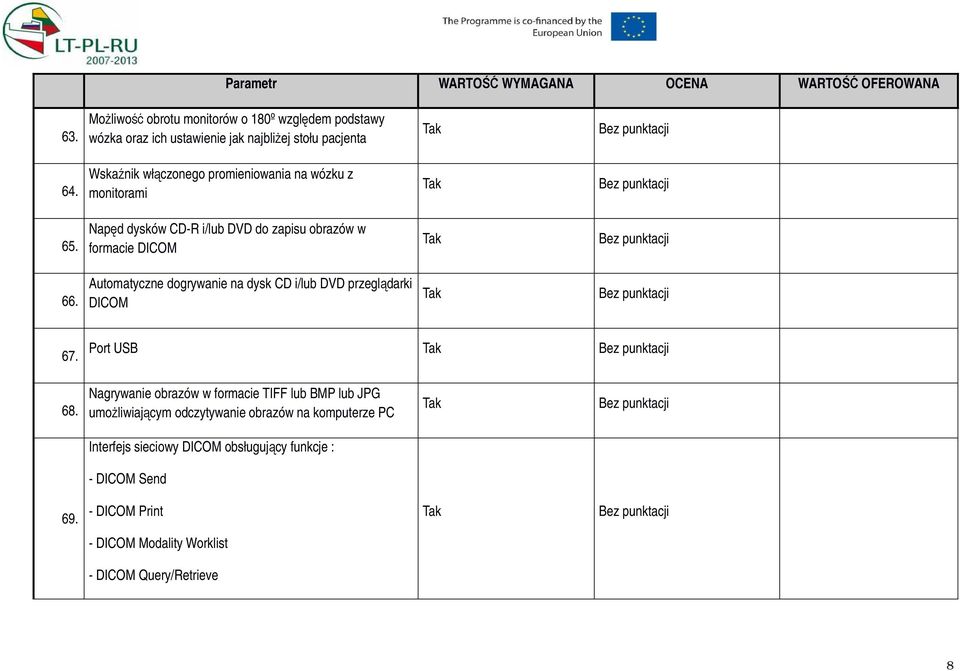

8 Parametr WARTOŚĆ WYMAGANA OCENA WARTOŚĆ OFEROWANA MoŜliwość obrotu monitorów o 180º względem podstawy wózka oraz ich ustawienie jak najbliŝej stołu pacjenta Wskaźnik włączonego promieniowania na wózku z monitorami Napęd dysków CD-R i/lub DVD do zapisu obrazów w formacie DICOM Automatyczne dogrywanie na dysk CD i/lub DVD przeglądarki DICOM Tak Tak Tak Tak 67. Port USB Tak Nagrywanie obrazów w formacie TIFF lub BMP lub JPG umoŝliwiającym odczytywanie obrazów na komputerze PC Interfejs sieciowy DICOM obsługujący funkcje : - DICOM Send - DICOM Print - DICOM Modality Worklist - DICOM Query/Retrieve Tak Tak 8

9 Parametr WARTOŚĆ WYMAGANA OCENA WARTOŚĆ OFEROWANA VII.WYPOSAśENIE DODATKOWE Przycisk noŝny do wyzwalania fluoroskopii/akwizycji oraz umoŝliwiający zapamiętanie obrazów Zintegrowany system monitorowania i wyświetlania dawki RTG Tak Tak Drukarka na papier termiczny Tak Wykonawca zobowiązany jest do podłączenia oferowanego urządzenia diagnostycznego do istniejącego systemu PACS/RIS w raz z modułami DICOM (min. Worklist, MPPS) Tak 74. Sterylne pokrowce na aparat Bez punktów 75. Pilot zdalnego sterowania podstawowymi funkcjami aparatu Min. zmiana trybu badania, przegląd obrazów zapisanych w pamięci aparatu, transfer obrazu na monitor referencyjny, zapis obrazu LIH w pamięci aparatu Bez punktów 9

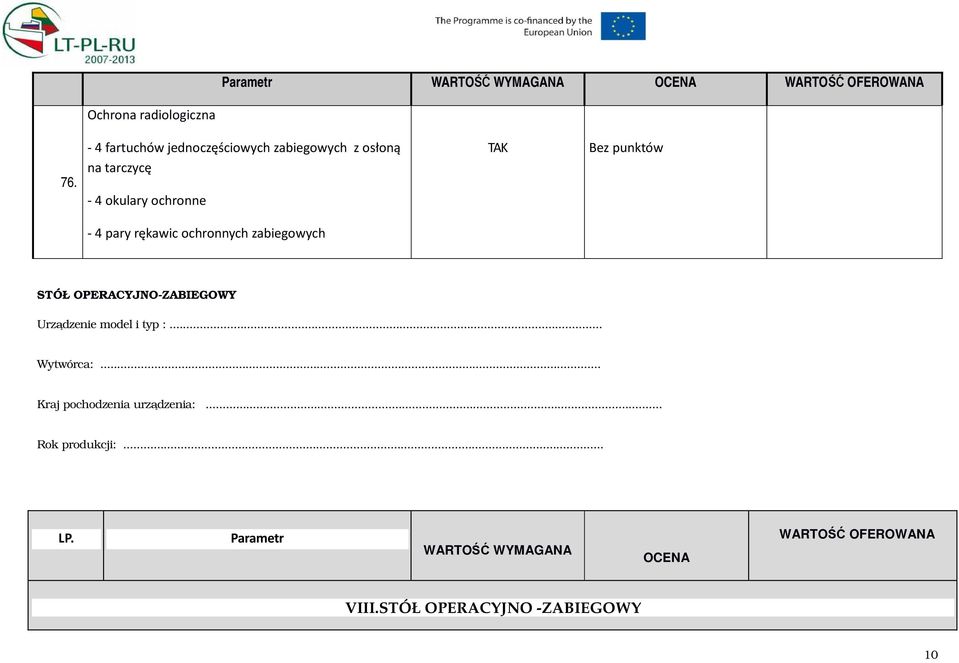

10 Parametr WARTOŚĆ WYMAGANA OCENA WARTOŚĆ OFEROWANA Ochrona radiologiczna fartuchów jednoczęściowych zabiegowych z osłoną na tarczycę - 4 okulary ochronne Bez punktów - 4 pary rękawic ochronnych zabiegowych STÓŁ OPERACYJNO-ZABIEGOWY Urządzenie model i typ :... Wytwórca:... Kraj pochodzenia urządzenia:... Rok produkcji:... LP. Parametr WARTOŚĆ WYMAGANA OCENA WARTOŚĆ OFEROWANA VIII.STÓŁ OPERACYJNO -ZABIEGOWY 10

11 1. Urządzenie fabrycznie nowe (nie powystawowe, nie demonstracyjne) 2. Blat stołu wykonany całkowicie z włókien węglowych, przenikalny dla promieni RTG na całej długości i Blat stołu jednosegmentowy 4. Szyny boczne oraz szyna po stronie głowy pacjenta wykonane z włókna węglowego, tworzą jednolitą całość z blatem 5. Blat stołu umożliwiający dokładne pozycjonowanie w osiach X i Y 6. Stół przejezdny z systemem blokowania kół 7. Podstawa stołu ze stali nierdzewnej, osłaniająca całkowicie co najmniej 2 koła 8. Całkowita długość stołu z blatem min:2340 mm - Podać 9. Całkowita szerokość blatu z szynami bocznymi min: 540 mm 10. Regulacja wysokości min: 750 mm do 1100 mm - Podać - Podać 11

12 11. Przechył boczny min: do Podać 12. Przechył Trendelenburga min: Podać 13. Przechył anty-trendelenburga min: Podać 14. Zakres przesuwu poprzecznego blatu min: 180 mm - Podać 15. Zakres przesuwu wzdłużnego blatu min: 300 mm 16. Konstrukcja stołu wykonana ze stali nierdzewnej - Podać 17. Udźwig stołu min.250 kg - Podać 18. Napęd stołu elektrohydrauliczny 19. Sterowanie za pomocą pilota przewodowego i panelu sterującego umieszczonego na kolumnie stołu następującymi funkcjami: - Podać - zmiana wysokości - przechyły boczne - przechył Trendelenburga i antytrendelenburga - przesuw wzdłużny blatu - przesuw poprzeczny blatu - powrót do poziomu (tzw. 0) 12

13 20. Sterowanie za pomocą przewodowego joysticka umieszczanego na szynach bocznych przy blacie stołu (możliwość montażu joysticka w różnych miejscach blatu na szynach) następującymi funkcjami: - przesuw wzdłużny blatu - przesuw poprzeczny blatu - jednocześnie przesuw wzdłużny i poprzeczny 21. Sygnalizacja stanu naładowania akumulatorów na pilocie przewodowym i panelu sterującym 22. Blat stołu wyposażony w system czujników antykolizyjnych zabezpieczających pacjenta, personel i stół w trakcie wykonywania przesuwów blatu 23. Zasilanie bateryjne 24 V 24. Antystatyczny, zdejmowany materac odporny na środki dezynfekujące 25. Deklaracja Zgodności CE - Załączyć 26. Gwarancja min. 24 miesiące - Podać 13

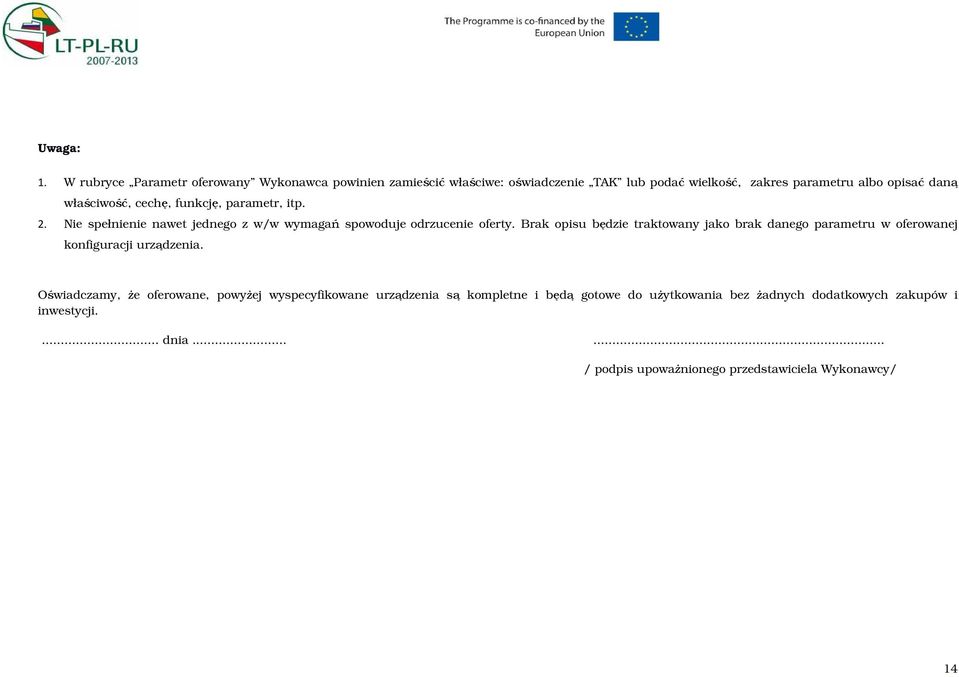

14 Uwaga: 1. W rubryce Parametr oferowany Wykonawca powinien zamieścić właściwe: oświadczenie lub podać wielkość, zakres parametru albo opisać daną właściwość, cechę, funkcję, parametr, itp. 2. Nie spełnienie nawet jednego z w/w wymagań spowoduje odrzucenie oferty. Brak opisu będzie traktowany jako brak danego parametru w oferowanej konfiguracji urządzenia. Oświadczamy, Ŝe oferowane, powyŝej wyspecyfikowane urządzenia są kompletne i będą gotowe do uŝytkowania bez Ŝadnych dodatkowych zakupów i inwestycji.... dnia / podpis upowaŝnionego przedstawiciela Wykonawcy/ 14

15 Pozycja nr 2 PRZEWOŹNY CYFROWY APARAT RENTGENOWSKI O ZASILANIU AKUMULATOROWYM Z DETEKTOREM LUB MOZLIWOŚCIĄ WSPÓŁDZIAŁĄNIA DETEKTORA INNEGO SYSTEMU - 1 szt Urządzenie model i typ :... Wytwórca:... Kraj pochodzenia urządzenia:... Rok produkcji:... Lp. Opis parametru Wartość wymagana Wartość oferowana Punktacja I. Generator 1. Generator wysokiej częstotliwości 2. Moc generatora 30 kw (zgodnie z normą IEC 601) 3. Max natęŝenie prądu 400 ma Max wartość 13 pkt., graniczna 0 pkt, pozostałe proporcjonalnie 4. Zakres napięć co najmniej kv 15

16 5. 6. Zakres nastaw mas co najmniej 0, mas Najkrótszy czas ekspozycji 2 ms II. Lampa RTG i kolimator Wielkość ogniska 0,8 (Zgodnie z IEC 60336) Pojemność cieplna anody 120 khu 3. Pojemność cieplna kołpaka lampy rtg 1000 khu 4. Anoda szybkoobrotowa, szybkość wirowania anody 8500 obr/min 5. Miernik dawki 6. Kolimator ze świetlnym symulatorem pola ekspozycji 7. Obrót kolimatora +/- 90º III. Statyw 1. Minimalna wysokość ogniska nad podłogą 50 cm 2. Maksymalna wysokość ogniska nad podłogą 210 cm Max wartość 6 pkt., graniczna 0 pkt, pozostałe proporcjonalnie 3. Min wartość 6 pkt., graniczna 0 pkt, Szerokość aparatu 60 cm pozostałe proporcjonalnie 4. Wysięg poziomy ramienia (liczony od kolumny aparatu do ogniska) 110 cm 5. Obrót lampy umoŝliwiający zrobienie zdjęcia promieniem poziomym 6. Zestaw akumulatorów Aparat wyposaŝony we własny zespół napędowy zapewniający 7. zmotoryzowane ruchy aparatu 8. Prędkość max w ruchu zmotoryzowanym 1,3 m/s Masa aparatu (z akumulatorami) Min wartość 13 pkt., graniczna 0 pkt, kg pozostałe proporcjonalnie 10. Obrotowy statyw lampy w zakresie min. 180º 16

17 IV. Płaski bezprzewodowy detektor lub moŝliwość współdzielenia detektora oferowanego cyfrowego aparatu RTG Wymiary detektora (obszar aktywny) 1. 43cm x 34 cm Rozdzielczość detektora (liczba pikseli) 2. 7 mln 3. Głębokość akwizycji 16 bitów Waga detektora 5 kg 4. Max wartość 13 pkt., graniczna 0 pkt, pozostałe proporcjonalnie Min wartość 13 pkt., graniczna 0 pkt, pozostałe proporcjonalnie 5. Długość kabla awaryjnego zasilania detektora 5 m Max wartość 13 pkt., graniczna 0 pkt, pozostałe proporcjonalnie Detektor bezprzewodowy umoŝliwiający pracę typu : zdjęcia z wolnej 6. ręki, zdjęcia pacjentów na wózkach inwalidzkich, łóŝkach przewoźnych. Rozmiary pojedynczego piksela µm Maksymalny udźwig detektora dla pacjenta stojącego na nim 100 kg 8. (przy wolnej ekspozycji) Maksymalny udźwig detektora dla pacjenta leŝącego na nim 130 kg 9. (przy wolnej ekspozycji) Dodatkowy kabel do awaryjnego zasilania cyfrowego detektora w 10. przypadku całkowitego rozładowania baterii 11. MoŜliwości ładowania baterii detektora min wartość 13 pkt., graniczna 0 pkt, pozostałe proporcjonalnie We wbudowanej ładowarce aparatu RTG - 10 pkt; Materiał warstwy scyntylacyjnej wykonany w technologii jodek cezu /NIE - 10 pkt 12. (CSI) NIE - 0 pkt 13. Ilośc wykonanych ekspozycji bez ładowania baterii 150 > pkt PoniŜej - 0 pkt 14. MoŜliwość współdzielenia bezprzewodowego detektora z innymi aparatami min. takimi jak : aparat RTG, cyfrowy telekomano /NIE - 50 pkt. NIE - 0 pkt. V. System cyfrowy 1. Pamięć min obrazów 17

18 2. Podgląd zdjęcia rtg max po 4 s 3. Wybór i konfiguracja programów anatomicznych 4. Manualna rejestracja pacjenta 5. Obsługa funkcjonalności DICOM: DICOM Storage Send, DICOM Print 6. Kolorowy monitor 17 z ekranem dotykowym 7. Programy anatomiczne 8. Odbiór listy pacjentów z systemu HIS/RIS oraz rejestracja ręczna pacjentów 9. Funkcje obróbki obrazów, min: obrót obrazów, lustrzane odbicie powiększenie (zoom), funkcje ustawiania okna (windowing) wyostrzenie krawędzi multiskalarna obróbka obrazu z wyostrzeniem kontrastu i redukcją szumów wyświetlanie znaczników 10. Podgląd obrazu max 4s Nagrywanie obrazów na wbudowanym napędzie CD/DVD w formacie 11. DICOM VI. Inne 1. Przycisk ekspozycyjny na kablu 2. Zintegrowany system pomiaru dawki 3. MoŜliwość wyzwalania ekspozycji zdalnie z bezprzewodowego pilota 4. Wskaźnik odległości SID (optyczny lub miarka) 5. Instrukcja obsługi aparatu w języku polskim (z dostawą aparatu) 6. Wykonawca zobowiązany jest do podłączenia oferowanego urządzenia diagnostycznego do istniejącego systemu PACS/RIS w raz z modułami DICOM (min. Worklist, MPPS) Tak 7. Parawan ochronny 1,0 Pb jednoskrzydłowy o wymiarach cm szerokości i wysokości 195 cm - 2 sztuki Tak 18

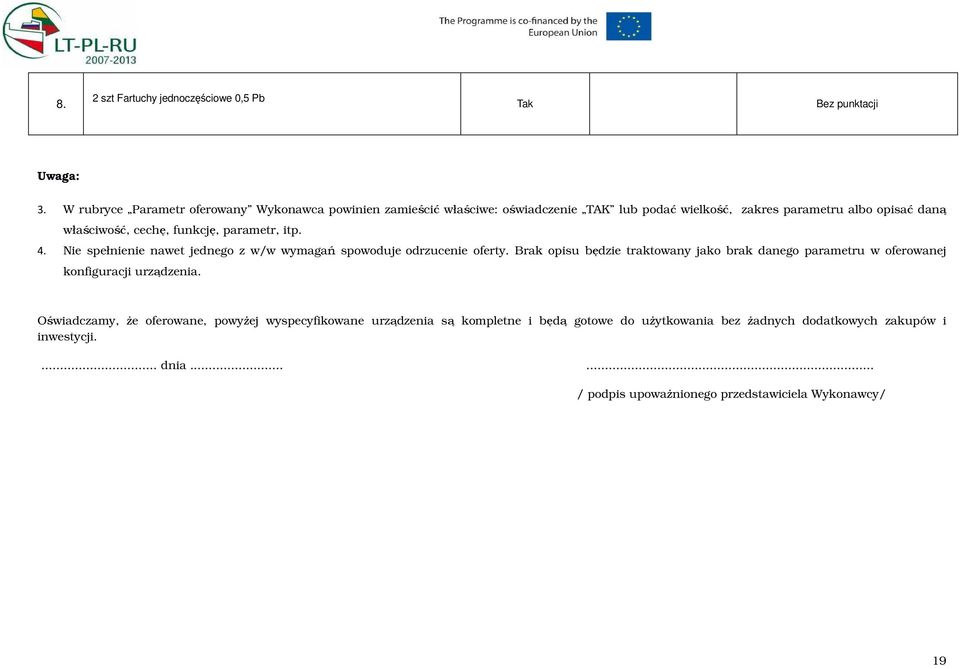

19 8. 2 szt Fartuchy jednoczęściowe 0,5 Pb Tak Uwaga: 3. W rubryce Parametr oferowany Wykonawca powinien zamieścić właściwe: oświadczenie lub podać wielkość, zakres parametru albo opisać daną właściwość, cechę, funkcję, parametr, itp. 4. Nie spełnienie nawet jednego z w/w wymagań spowoduje odrzucenie oferty. Brak opisu będzie traktowany jako brak danego parametru w oferowanej konfiguracji urządzenia. Oświadczamy, Ŝe oferowane, powyŝej wyspecyfikowane urządzenia są kompletne i będą gotowe do uŝytkowania bez Ŝadnych dodatkowych zakupów i inwestycji.... dnia / podpis upowaŝnionego przedstawiciela Wykonawcy/ 19
