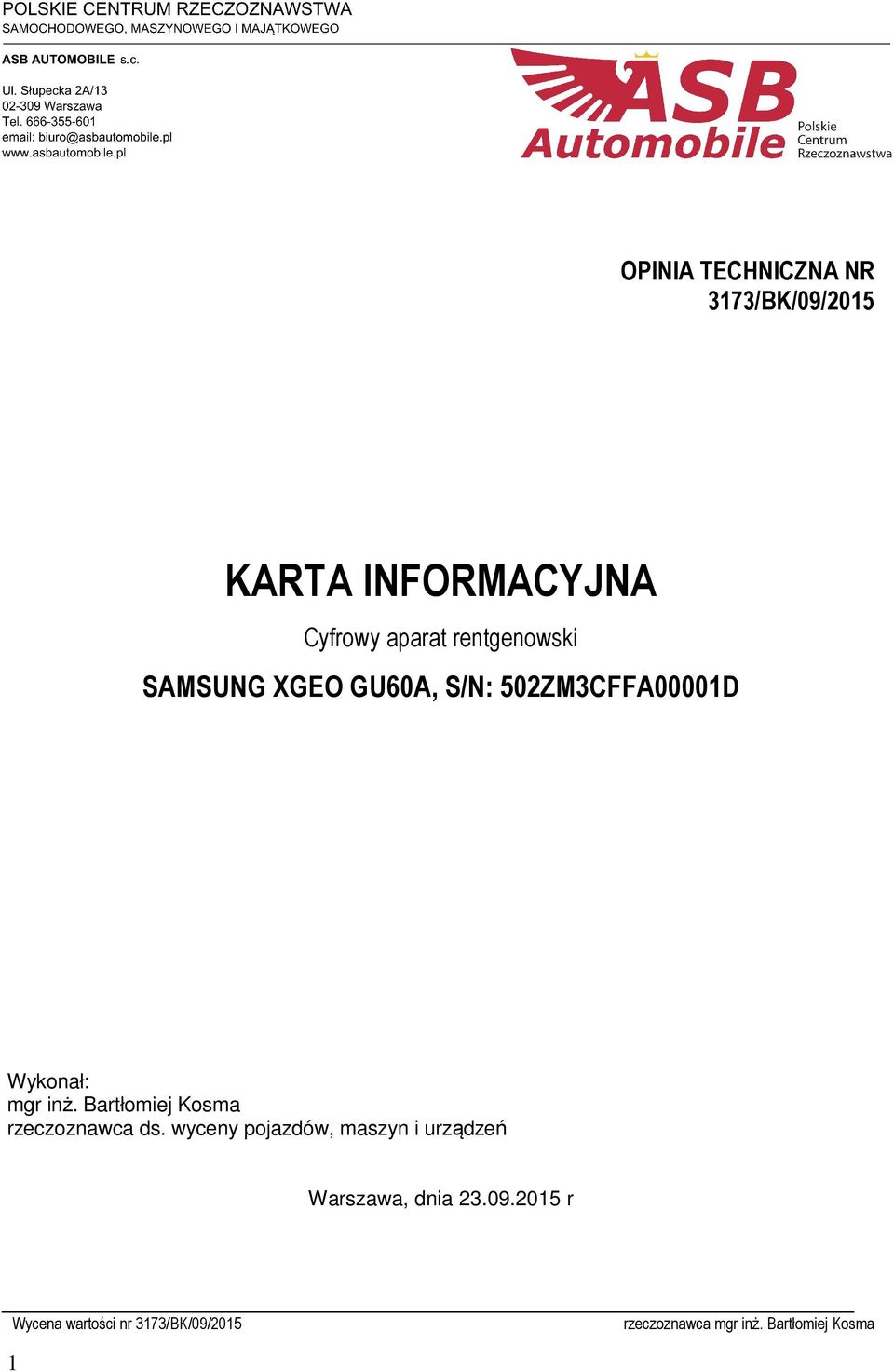

KARTA INFORMACYJNA SAMSUNG XGEO GU60A, S/N: 502ZM3CFFA00001D OPINIA TECHNICZNA NR 3173/BK/09/2015. Cyfrowy aparat rentgenowski.

Transkrypt

1 OPINIA TECHNICZNA NR 3173/BK/09/2015 KARTA INFORMACYJNA Cyfrowy aparat rentgenowski SAMSUNG XGEO GU60A, S/N: 502ZM3CFFA00001D Wykonał: mgr inż. Bartłomiej Kosma rzeczoznawca ds. wyceny pojazdów, maszyn i urządzeń Warszawa, dnia r 1

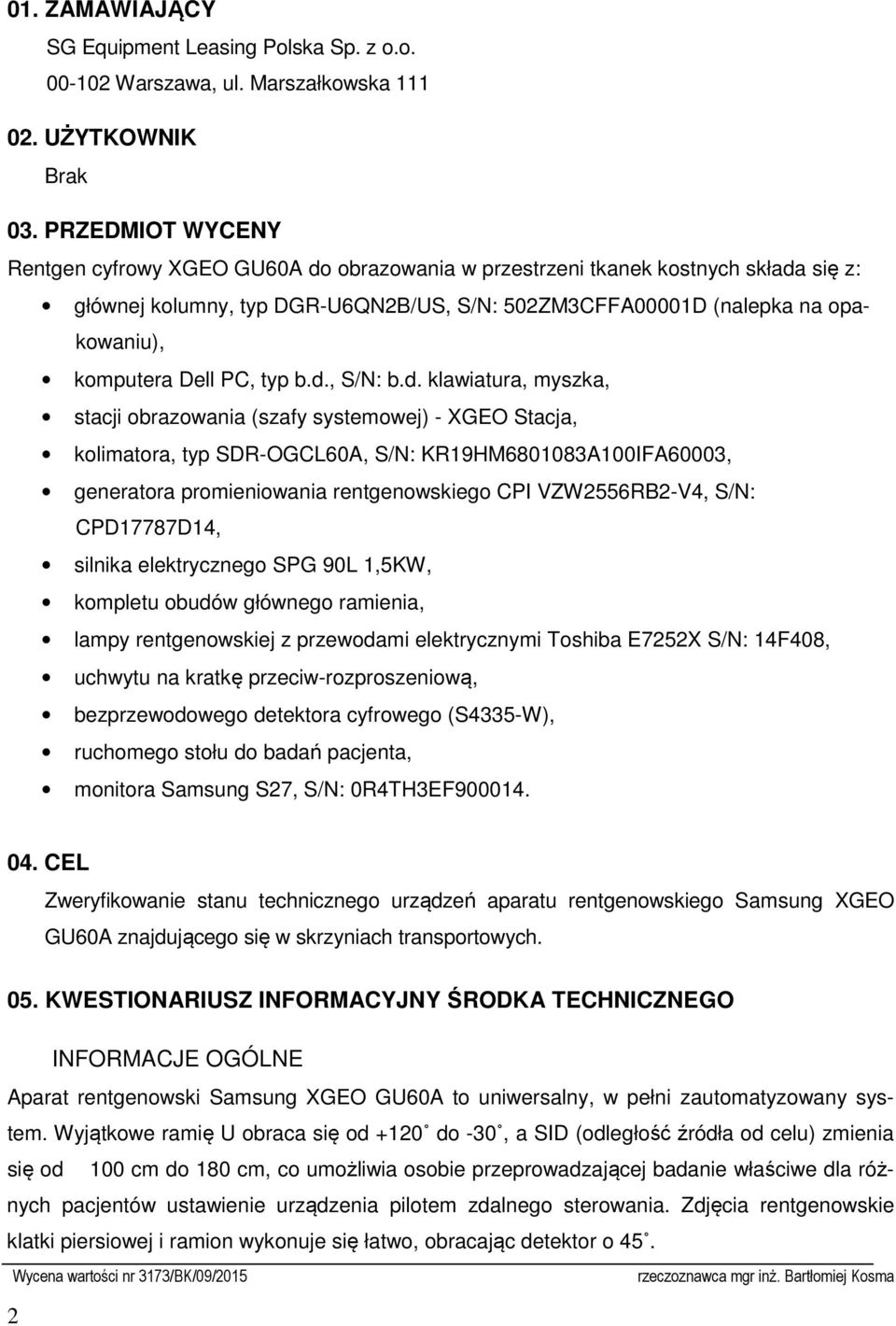

2 01. ZAMAWIAJĄCY SG Equipment Leasing Polska Sp. z o.o Warszawa, ul. Marszałkowska UŻYTKOWNIK Brak 03. PRZEDMIOT WYCENY Rentgen cyfrowy XGEO GU60A do obrazowania w przestrzeni tkanek kostnych składa się z: głównej kolumny, typ DGR-U6QN2B/US, S/N: 502ZM3CFFA00001D (nalepka na opakowaniu), komputera Dell PC, typ b.d., S/N: b.d. klawiatura, myszka, stacji obrazowania (szafy systemowej) - XGEO Stacja, kolimatora, typ SDR-OGCL60A, S/N: KR19HM A100IFA60003, generatora promieniowania rentgenowskiego CPI VZW2556RB2-V4, S/N: CPD17787D14, silnika elektrycznego SPG 90L 1,5KW, kompletu obudów głównego ramienia, lampy rentgenowskiej z przewodami elektrycznymi Toshiba E7252X S/N: 14F408, uchwytu na kratkę przeciw-rozproszeniową, bezprzewodowego detektora cyfrowego (S4335-W), ruchomego stołu do badań pacjenta, monitora Samsung S27, S/N: 0R4TH3EF CEL Zweryfikowanie stanu technicznego urządzeń aparatu rentgenowskiego Samsung XGEO GU60A znajdującego się w skrzyniach transportowych. 05. KWESTIONARIUSZ INFORMACYJNY ŚRODKA TECHNICZNEGO INFORMACJE OGÓLNE Aparat rentgenowski Samsung XGEO GU60A to uniwersalny, w pełni zautomatyzowany system. Wyjątkowe ramię U obraca się od +120 do -30, a SID (odległość źródła od celu) zmienia się od 100 cm do 180 cm, co umożliwia osobie przeprowadzającej badanie właściwe dla różnych pacjentów ustawienie urządzenia pilotem zdalnego sterowania. Zdjęcia rentgenowskie klatki piersiowej i ramion wykonuje się łatwo, obracając detektor o 45. 2

3 SPECYFIKACJA Nazwa środka technicznego Cyfrowy aparat rentgenowski 1. Wytwórca Samsung Electronics Co, Ltd. 2. Model, typ XGEO GU60A 3. Numer seryjny 502ZM3CFFA00001D 4. Rok produkcji 2014 (wg. informacji od producenta) 5. Prąd 3-fazowy, 380/400 VAC, 50/60 Hz 6. Moc 90kVA/115 kva 7. Ramię U (Dł x Szer xwys) mm mm mm 8. Waga 550 kg 9. Przeznaczenie Urządzenie XGEO GU60A służy do wykonywania prześwietleń tkanek organizmów żywych w celach medycznych za pomocą promieniowania rentgenowskiego (promienie X). Pozwala na wykonywanie zdjęć tkanki kostnej w formie cyfrowej. Opis urządzeń składowych aparatu rentgenowskiego Samsung XGEO GU60A a. Automatycznie pozycjonowane ramię U pozwala na ruchy: Kolumna główna ramienia: ruch poprzeczny i pionowy na wysokości: mm ruch obrotowy - kąt: -30 ~ +120 prędkość ruchu: 100 mm/s szybko lub 50 mm/s wolno Zakres ruchu głowicy: długość ruchu: 800 mm zakres ruchu: ~ mm prędkość ruchu: 100 mm/s szybko, 50 mm/s wolno kąt obrotu głowicy: -90 ~ +90 Kąt obrotu detektora 0 ~ +45 Kąt przechylenia detektora -45 ~ +45 b. Lampa rentgenowska Konstrukcja lampy: Ren-Wolfram z Molibdenem Napięcie głowicy: 40 ~ 150 kv Pojemność cieplna anody: 300 khu (210 kj) 3

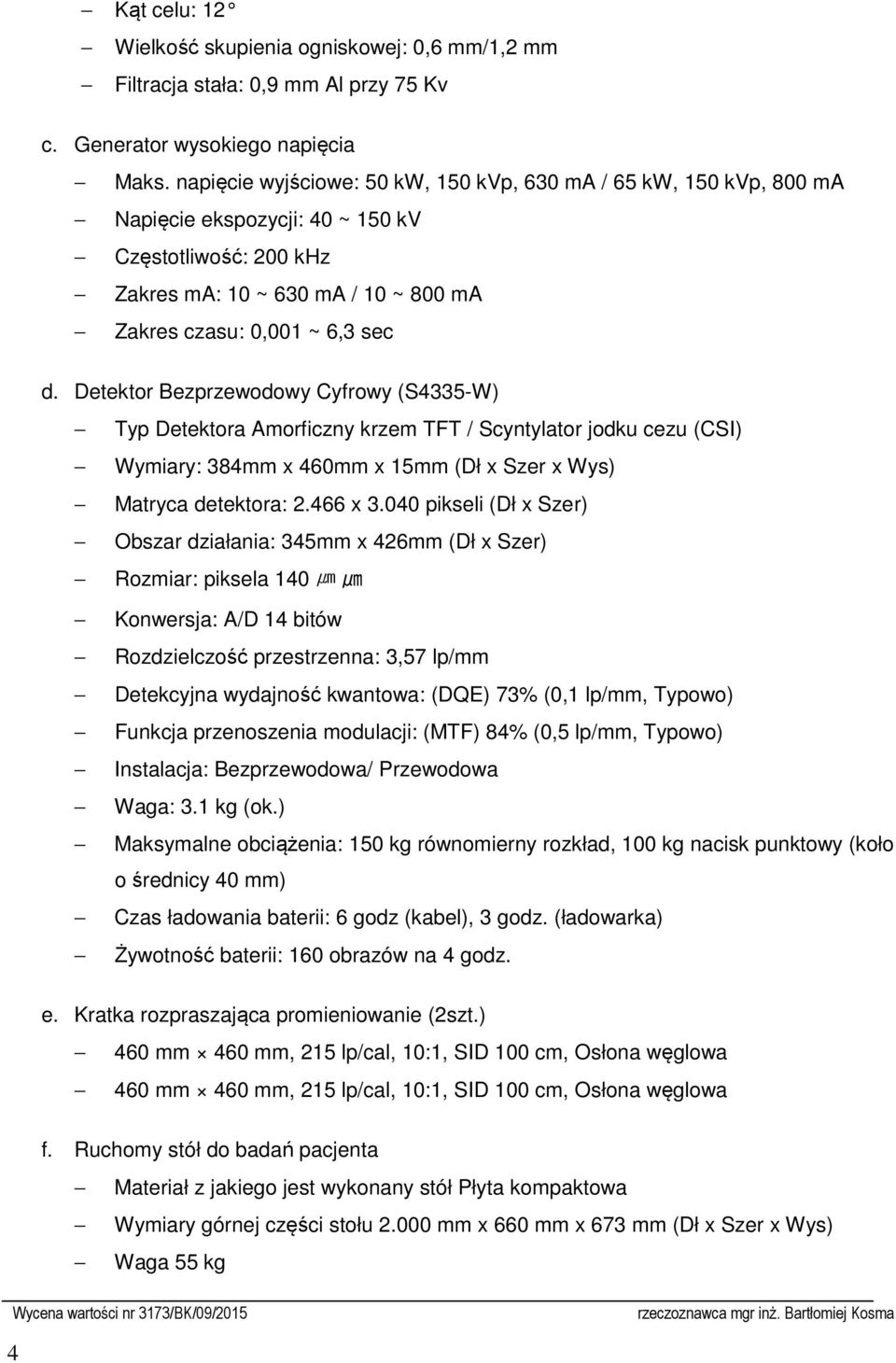

4 Kąt celu: 12 Wielkość skupienia ogniskowej: 0,6 mm/1,2 mm Filtracja stała: 0,9 mm Al przy 75 Kv c. Generator wysokiego napięcia Maks. napięcie wyjściowe: 50 kw, 150 kvp, 630 ma / 65 kw, 150 kvp, 800 ma Napięcie ekspozycji: 40 ~ 150 kv Częstotliwość: 200 khz Zakres ma: 10 ~ 630 ma / 10 ~ 800 ma Zakres czasu: 0,001 ~ 6,3 sec d. Detektor Bezprzewodowy Cyfrowy (S4335-W) Typ Detektora Amorficzny krzem TFT / Scyntylator jodku cezu (CSI) Wymiary: 384mm x 460mm x 15mm (Dł x Szer x Wys) Matryca detektora: x pikseli (Dł x Szer) Obszar działania: 345mm x 426mm (Dł x Szer) Rozmiar: piksela 140 μm μm Konwersja: A/D 14 bitów Rozdzielczość przestrzenna: 3,57 lp/mm Detekcyjna wydajność kwantowa: (DQE) 73% (0,1 lp/mm, Typowo) Funkcja przenoszenia modulacji: (MTF) 84% (0,5 lp/mm, Typowo) Instalacja: Bezprzewodowa/ Przewodowa Waga: 3.1 kg (ok.) Maksymalne obciążenia: 150 kg równomierny rozkład, 100 kg nacisk punktowy (koło o średnicy 40 mm) Czas ładowania baterii: 6 godz (kabel), 3 godz. (ładowarka) Żywotność baterii: 160 obrazów na 4 godz. e. Kratka rozpraszająca promieniowanie (2szt.) 460 mm 460 mm, 215 lp/cal, 10:1, SID 100 cm, Osłona węglowa 460 mm 460 mm, 215 lp/cal, 10:1, SID 100 cm, Osłona węglowa f. Ruchomy stół do badań pacjenta Materiał z jakiego jest wykonany stół Płyta kompaktowa Wymiary górnej części stołu mm x 660 mm x 673 mm (Dł x Szer x Wys) Waga 55 kg 4

5 g. Stacja Obrazowania (szafa systemowa) - XGEO Stacja Procesor min. Intel Xeon Processor (3.60GHz, 10MB) Pamięć RAM min. 8GB Dysk twardy min. 1TB System Operacyjny Windows 7 Pro Monitor 27 LCD Medical Monitor ( , DICOM) Nagrywarka CD/DVD Oprogramowanie S4335-W (tryb bezprzewodowy *): podgląd 2,3 s, 7,8 s obraz końcowy Długość / Kąt / Kąt Cobba / Prostokątny /(Marker / Dowolny tekst/ Strzałka / Linia / Elipsa) układu (1 1, 1 2, 2 1, 2 2) Rys. 1. Schemat położeń aparatu rentgenowskiego Samsung XGEO GU60A 5

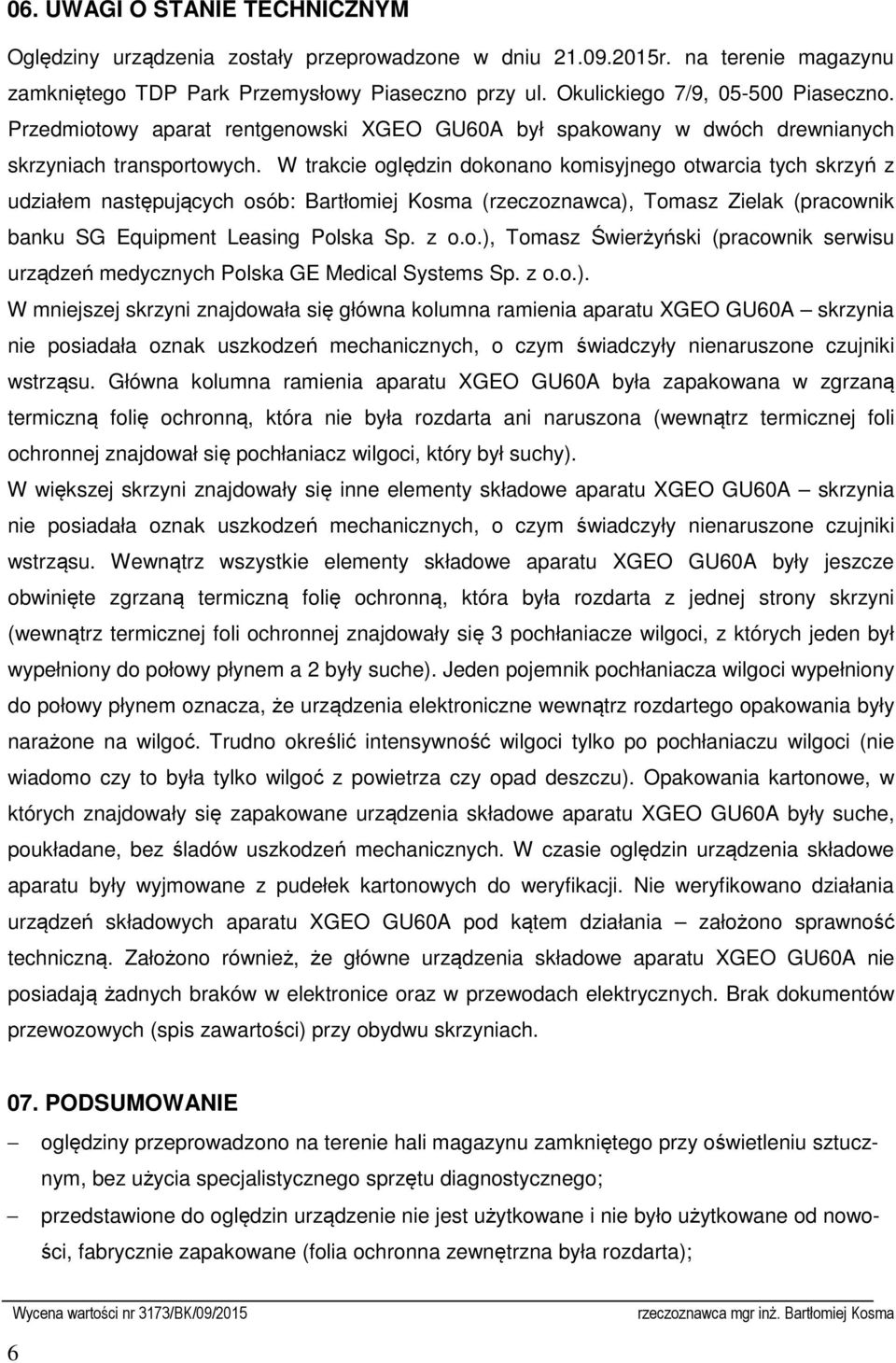

6 06. UWAGI O STANIE TECHNICZNYM Oględziny urządzenia zostały przeprowadzone w dniu r. na terenie magazynu zamkniętego TDP Park Przemysłowy Piaseczno przy ul. Okulickiego 7/9, Piaseczno. Przedmiotowy aparat rentgenowski XGEO GU60A był spakowany w dwóch drewnianych skrzyniach transportowych. W trakcie oględzin dokonano komisyjnego otwarcia tych skrzyń z udziałem następujących osób: Bartłomiej Kosma (rzeczoznawca), Tomasz Zielak (pracownik banku SG Equipment Leasing Polska Sp. z o.o.), Tomasz Świerżyński (pracownik serwisu urządzeń medycznych Polska GE Medical Systems Sp. z o.o.). W mniejszej skrzyni znajdowała się główna kolumna ramienia aparatu XGEO GU60A skrzynia nie posiadała oznak uszkodzeń mechanicznych, o czym świadczyły nienaruszone czujniki wstrząsu. Główna kolumna ramienia aparatu XGEO GU60A była zapakowana w zgrzaną termiczną folię ochronną, która nie była rozdarta ani naruszona (wewnątrz termicznej foli ochronnej znajdował się pochłaniacz wilgoci, który był suchy). W większej skrzyni znajdowały się inne elementy składowe aparatu XGEO GU60A skrzynia nie posiadała oznak uszkodzeń mechanicznych, o czym świadczyły nienaruszone czujniki wstrząsu. Wewnątrz wszystkie elementy składowe aparatu XGEO GU60A były jeszcze obwinięte zgrzaną termiczną folię ochronną, która była rozdarta z jednej strony skrzyni (wewnątrz termicznej foli ochronnej znajdowały się 3 pochłaniacze wilgoci, z których jeden był wypełniony do połowy płynem a 2 były suche). Jeden pojemnik pochłaniacza wilgoci wypełniony do połowy płynem oznacza, że urządzenia elektroniczne wewnątrz rozdartego opakowania były narażone na wilgoć. Trudno określić intensywność wilgoci tylko po pochłaniaczu wilgoci (nie wiadomo czy to była tylko wilgoć z powietrza czy opad deszczu). Opakowania kartonowe, w których znajdowały się zapakowane urządzenia składowe aparatu XGEO GU60A były suche, poukładane, bez śladów uszkodzeń mechanicznych. W czasie oględzin urządzenia składowe aparatu były wyjmowane z pudełek kartonowych do weryfikacji. Nie weryfikowano działania urządzeń składowych aparatu XGEO GU60A pod kątem działania założono sprawność techniczną. Założono również, że główne urządzenia składowe aparatu XGEO GU60A nie posiadają żadnych braków w elektronice oraz w przewodach elektrycznych. Brak dokumentów przewozowych (spis zawartości) przy obydwu skrzyniach. 07. PODSUMOWANIE oględziny przeprowadzono na terenie hali magazynu zamkniętego przy oświetleniu sztucznym, bez użycia specjalistycznego sprzętu diagnostycznego; przedstawione do oględzin urządzenie nie jest użytkowane i nie było użytkowane od nowości, fabrycznie zapakowane (folia ochronna zewnętrzna była rozdarta); 6

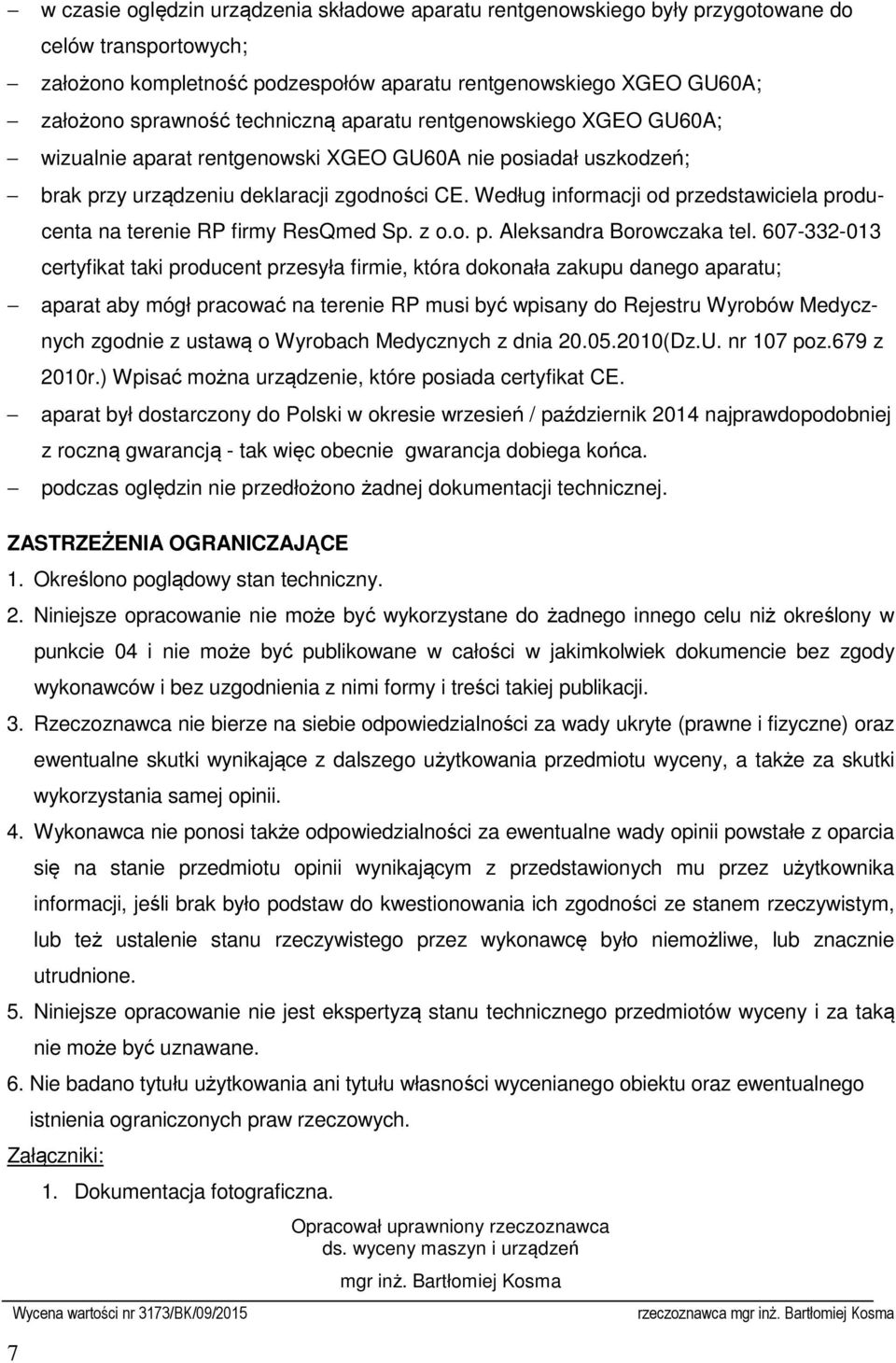

7 w czasie oględzin urządzenia składowe aparatu rentgenowskiego były przygotowane do celów transportowych; założono kompletność podzespołów aparatu rentgenowskiego XGEO GU60A; założono sprawność techniczną aparatu rentgenowskiego XGEO GU60A; wizualnie aparat rentgenowski XGEO GU60A nie posiadał uszkodzeń; brak przy urządzeniu deklaracji zgodności CE. Według informacji od przedstawiciela producenta na terenie RP firmy ResQmed Sp. z o.o. p. Aleksandra Borowczaka tel certyfikat taki producent przesyła firmie, która dokonała zakupu danego aparatu; aparat aby mógł pracować na terenie RP musi być wpisany do Rejestru Wyrobów Medycznych zgodnie z ustawą o Wyrobach Medycznych z dnia (Dz.U. nr 107 poz.679 z 2010r.) Wpisać można urządzenie, które posiada certyfikat CE. aparat był dostarczony do Polski w okresie wrzesień / październik 2014 najprawdopodobniej z roczną gwarancją - tak więc obecnie gwarancja dobiega końca. podczas oględzin nie przedłożono żadnej dokumentacji technicznej. ZASTRZEŻENIA OGRANICZAJĄCE 1. Określono poglądowy stan techniczny. 2. Niniejsze opracowanie nie może być wykorzystane do żadnego innego celu niż określony w 7 punkcie 04 i nie może być publikowane w całości w jakimkolwiek dokumencie bez zgody wykonawców i bez uzgodnienia z nimi formy i treści takiej publikacji. 3. Rzeczoznawca nie bierze na siebie odpowiedzialności za wady ukryte (prawne i fizyczne) oraz ewentualne skutki wynikające z dalszego użytkowania przedmiotu wyceny, a także za skutki wykorzystania samej opinii. 4. Wykonawca nie ponosi także odpowiedzialności za ewentualne wady opinii powstałe z oparcia się na stanie przedmiotu opinii wynikającym z przedstawionych mu przez użytkownika informacji, jeśli brak było podstaw do kwestionowania ich zgodności ze stanem rzeczywistym, lub też ustalenie stanu rzeczywistego przez wykonawcę było niemożliwe, lub znacznie utrudnione. 5. Niniejsze opracowanie nie jest ekspertyzą stanu technicznego przedmiotów wyceny i za taką nie może być uznawane. 6. Nie badano tytułu użytkowania ani tytułu własności wycenianego obiektu oraz ewentualnego istnienia ograniczonych praw rzeczowych. Załączniki: 1. Dokumentacja fotograficzna. Opracował uprawniony rzeczoznawca ds. wyceny maszyn i urządzeń mgr inż. Bartłomiej Kosma

8 Zdj.01. Zdj.02. 8

9 Zdj.03. Zdj.04. 9

10 Zdj.05. Zdj

11 Zdj.07. Zdj

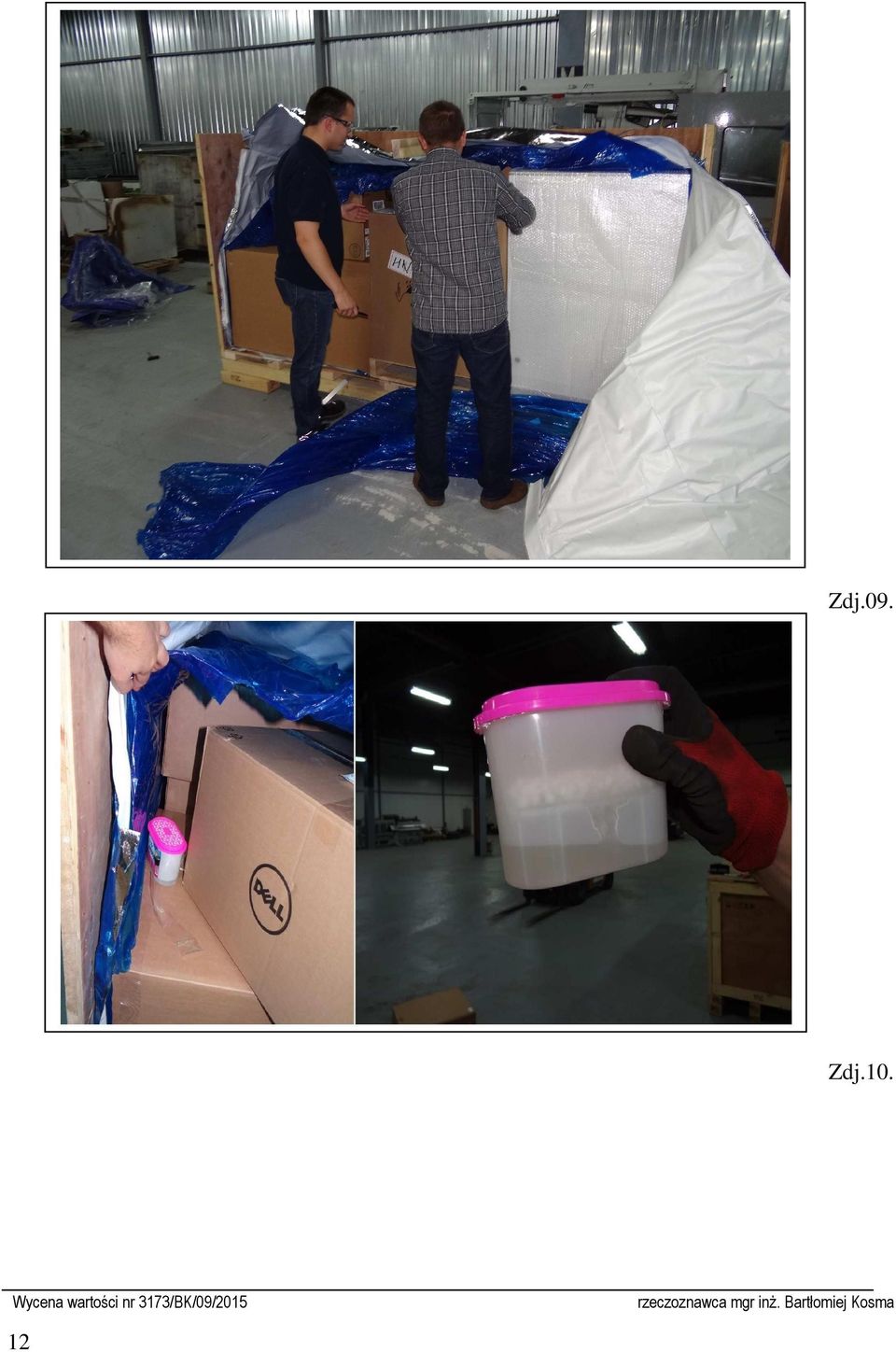

12 Zdj.09. Zdj

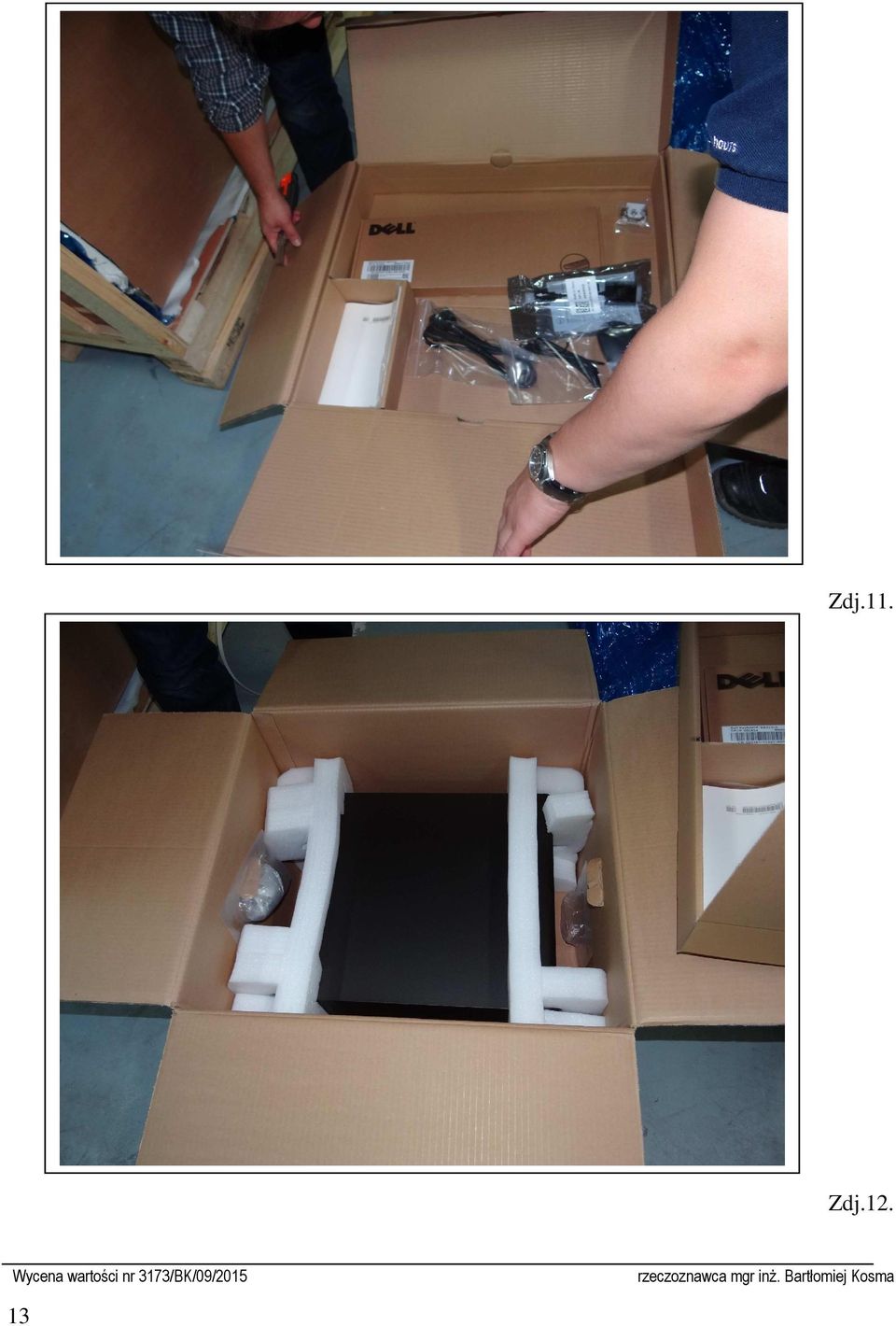

13 Zdj.11. Zdj

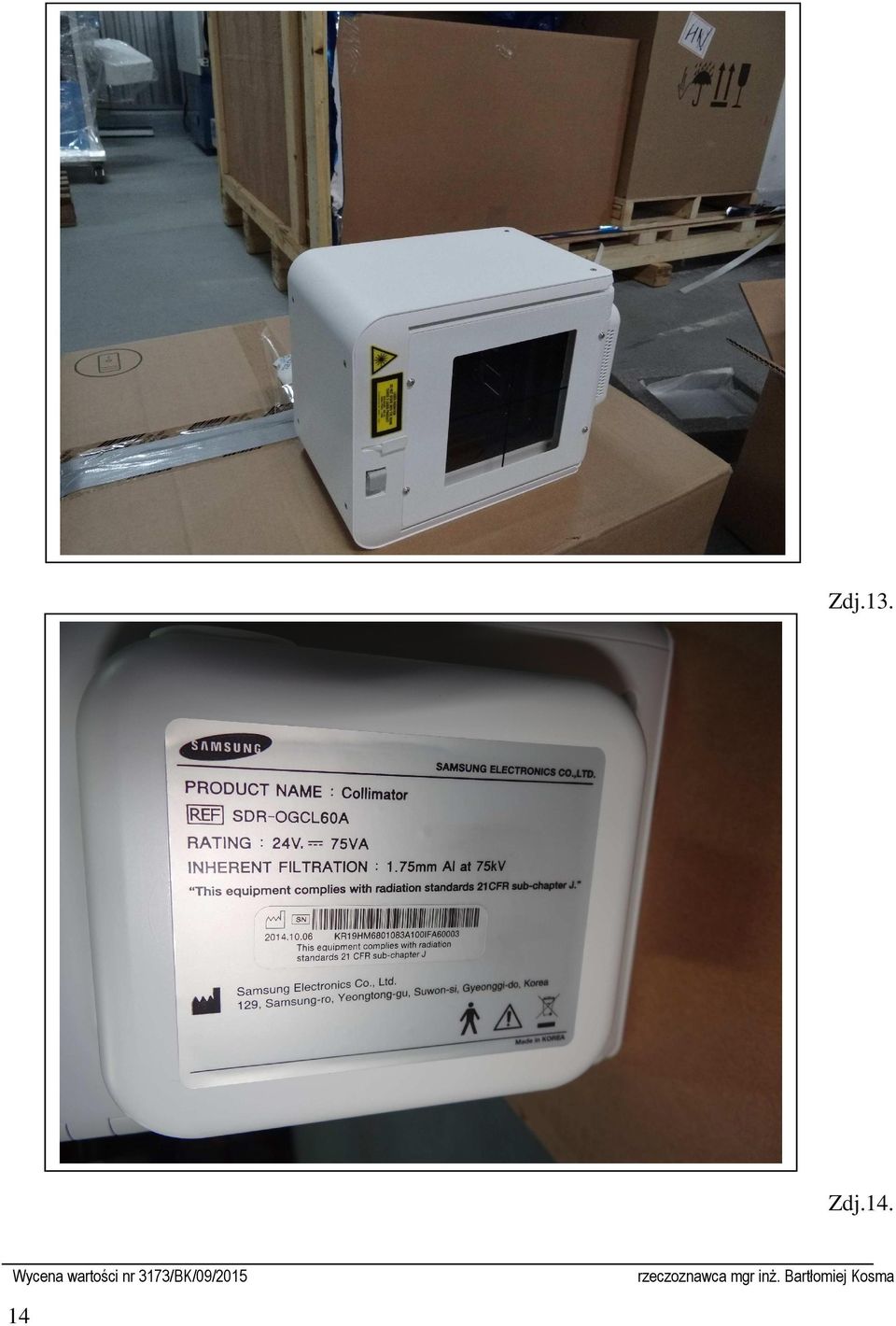

14 Zdj.13. Zdj

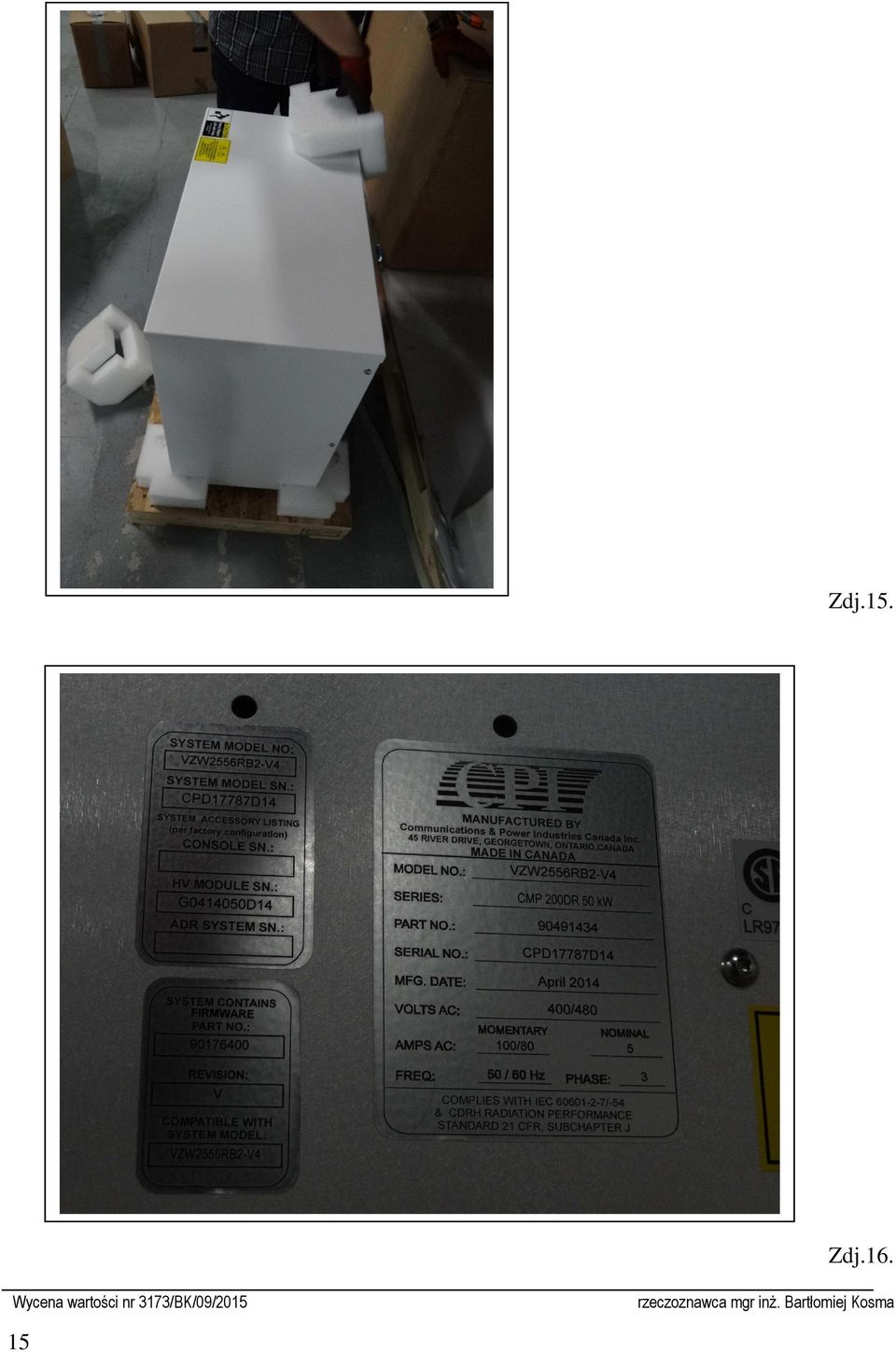

15 Zdj.15. Zdj

16 Zdj.17. Zdj

17 Zdj.19. Zdj

18 Zdj.21. Zdj

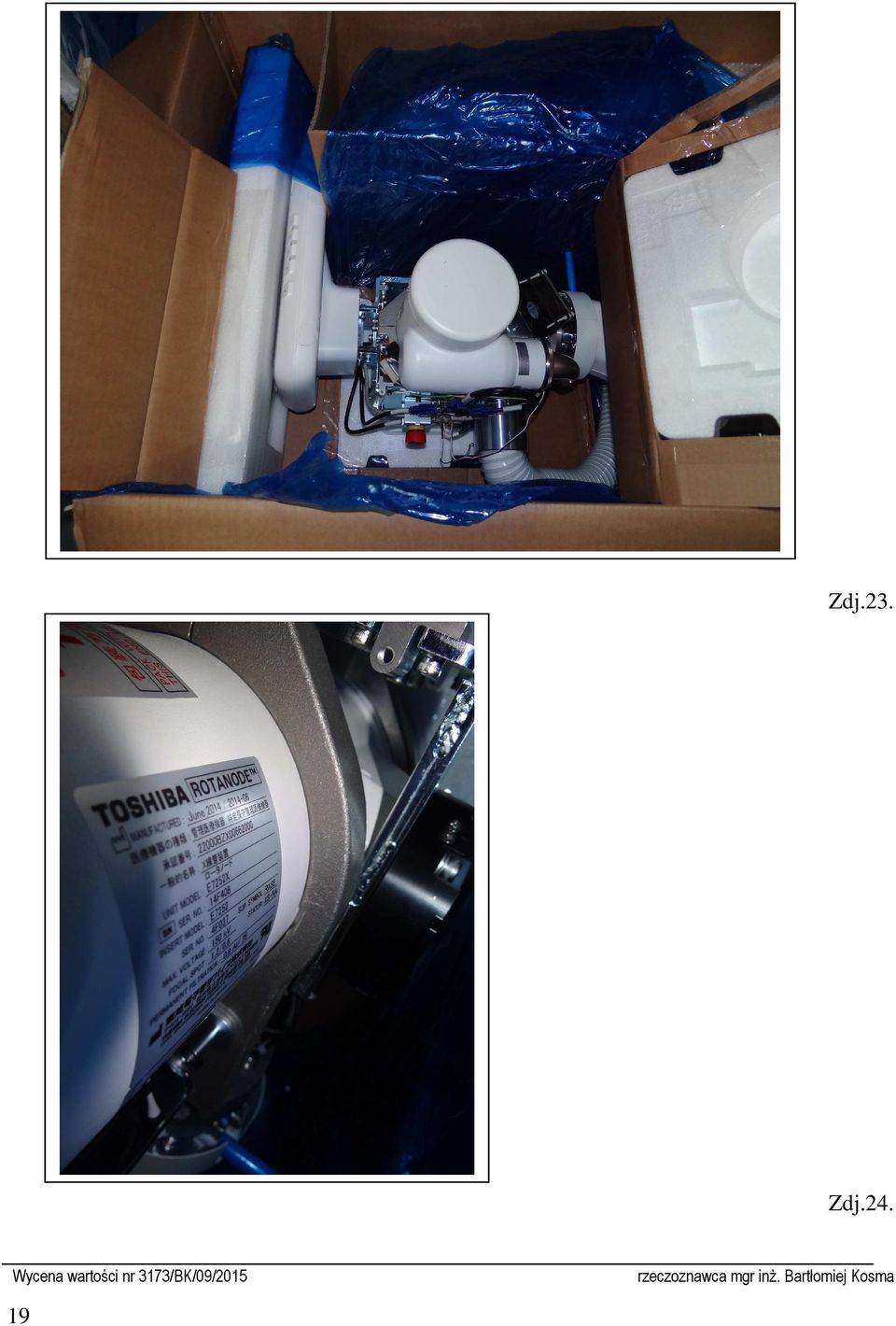

19 Zdj.23. Zdj
