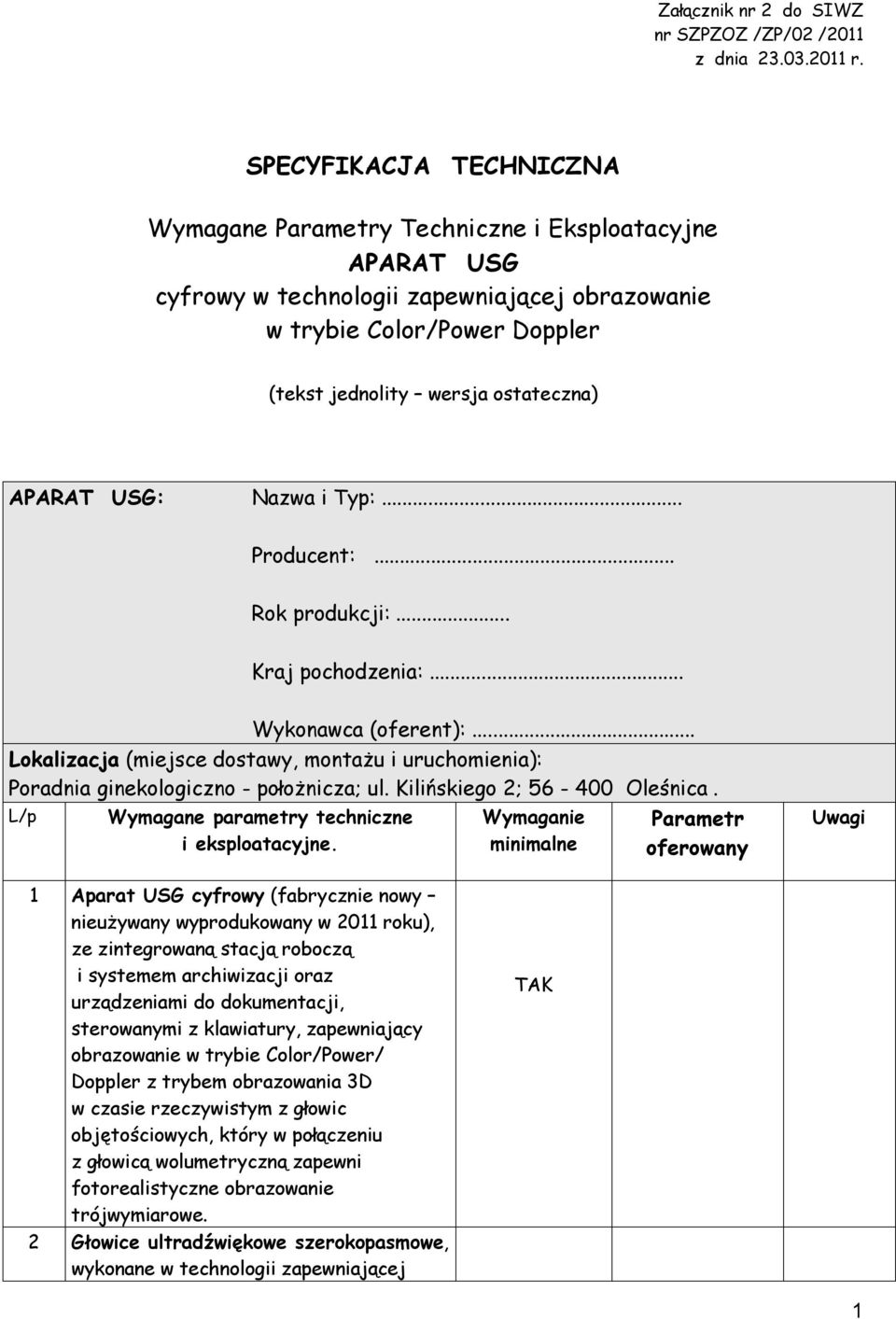

1 Załącznik nr 2 do SIWZ nr SZPZOZ /ZP/02 /2011 z dnia r. SPECYFIKACJA TECHNICZNA Wymagane Parametry Techniczne i Eksploatacyjne APARAT USG cyfrowy w technologii zapewniającej obrazowanie w trybie Color/Power Doppler (tekst jednolity wersja ostateczna) APARAT USG: Nazwa i Typ:... Producent:... Rok produkcji:... Kraj pochodzenia:... Wykonawca (oferent):... Lokalizacja (miejsce dostawy, montażu i uruchomienia): Poradnia ginekologiczno - położnicza; ul. Kilińskiego 2; Oleśnica. L/p Wymagane parametry techniczne i eksploatacyjne. Wymaganie minimalne Parametr oferowany Uwagi 1 Aparat USG cyfrowy (fabrycznie nowy nieużywany wyprodukowany w 2011 roku), ze zintegrowaną stacją roboczą i systemem archiwizacji oraz urządzeniami do dokumentacji, sterowanymi z klawiatury, zapewniający obrazowanie w trybie Color/Power/ Doppler z trybem obrazowania 3D w czasie rzeczywistym z głowic objętościowych, który w połączeniu z głowicą wolumetryczną zapewni fotorealistyczne obrazowanie trójwymiarowe. 2 Głowice ultradźwiękowe szerokopasmowe, wykonane w technologii zapewniającej 1

2 ogniskowanie wiązki w dwóch płaszczyznach, ze zmianą częstotliwości: Convex do badań brzusznych, o zakresie częstotliwości, co najmniej od 2,0 do 6,0 MHz: - liczba przetworników min. 190, - kąt skanowania, min. 60 stopni o promieniu min. 60 mm, - obrazowanie harmoniczne, min. 4 pasma częstotliwości, (podać model) Liniowa do badań naczyniowych i małych narządów, o zakresie częstotliwości co najmniej od 5 do 10 MHz: - liczba przetworników min. 190, - długość max 40 mm, - obrazowanie harmoniczne min. 4 pasma częstotliwości. (podać model) Endovaginalna (endokawitarna) do badań dopochwowych oraz transrektalnych o częstotliwości co najmniej od 3 do 9 MHz: - kąt skanowania min. 180 stopni, o promieniu 9 mm - zmiana częstotliwości. 3 Wolumetryczna (objętościowa) do obrazowania trójwymiarowego 3D: - zakres częstotliwości, co najmniej: od 3 do 10 MHz, - kąt skanowania objętościowego min. 60 stopni x 60 stopni, - promień głowicy min 40 mm, - obrazowanie harmoniczne min. 4 pasma częstotliwości. Monitor LCD kolorowy: Wysoka rozdzielczość: min. 1024x768 Przekątna ekranu od 15cali do 17 cali. Możliwość obrotu ekranu monitora w płaszczyźnie poziomej i pionowej. 4 Konstrukcja: Aparat USG na wózku jezdnym z czterema 2

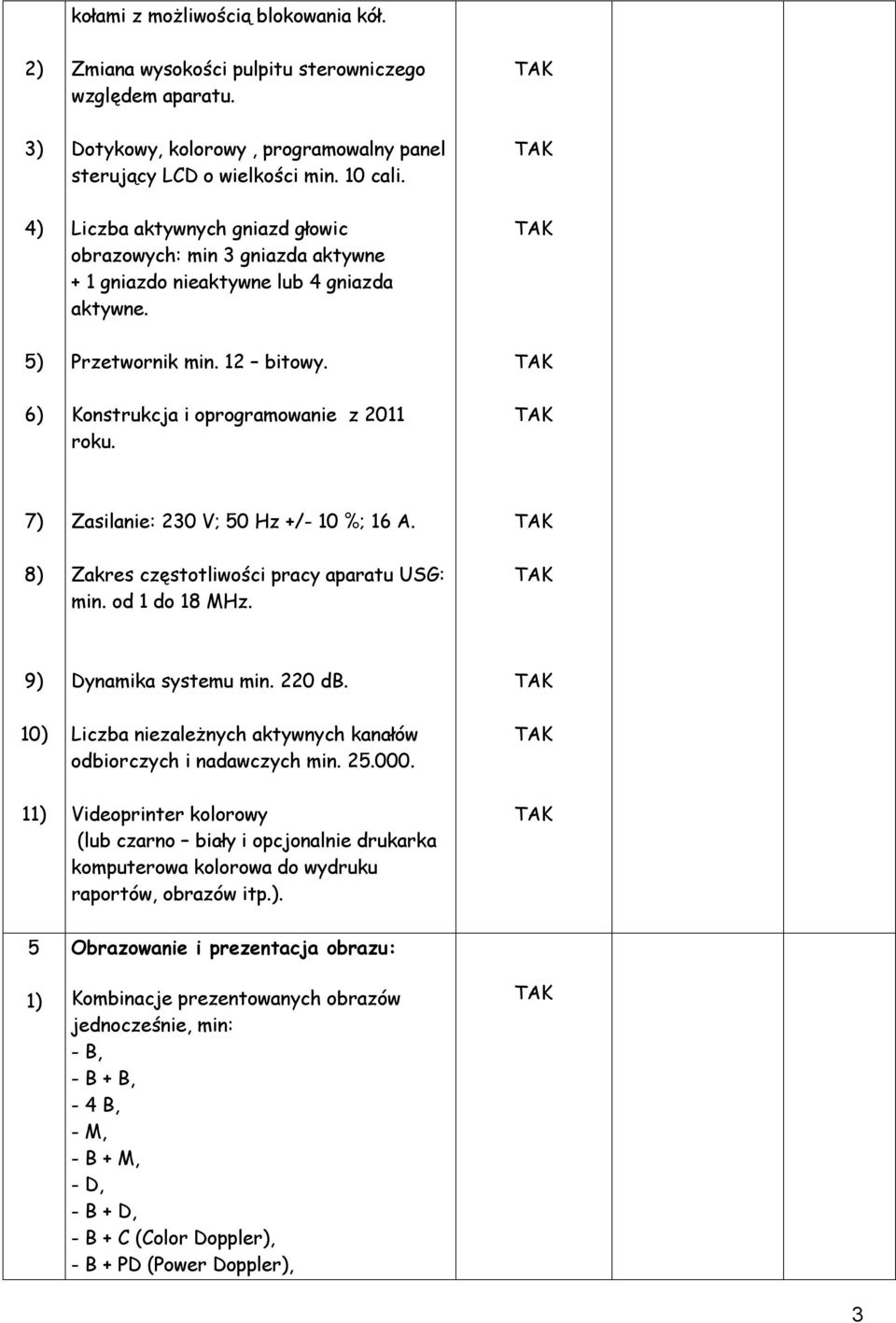

3 kołami z możliwością blokowania kół. Zmiana wysokości pulpitu sterowniczego względem aparatu. Dotykowy, kolorowy, programowalny panel sterujący LCD o wielkości min. 10 cali. Liczba aktywnych gniazd głowic obrazowych: min 3 gniazda aktywne + 1 gniazdo nieaktywne lub 4 gniazda aktywne. 5) Przetwornik min. 12 bitowy. 6) Konstrukcja i oprogramowanie z 2011 roku. 7) Zasilanie: 230 V; 50 Hz +/- 10 %; 16 A. 8) Zakres częstotliwości pracy aparatu USG: min. od 1 do 18 MHz. 9) Dynamika systemu min. 220 db. 10) Liczba niezależnych aktywnych kanałów odbiorczych i nadawczych min Videoprinter kolorowy (lub czarno biały i opcjonalnie drukarka komputerowa kolorowa do wydruku raportów, obrazów itp.). 5 Obrazowanie i prezentacja obrazu: Kombinacje prezentowanych obrazów jednocześnie, min: - B, - B + B, - 4 B, - M, - B + M, - D, - B + D, - B + C (Color Doppler), - B + PD (Power Doppler), 3

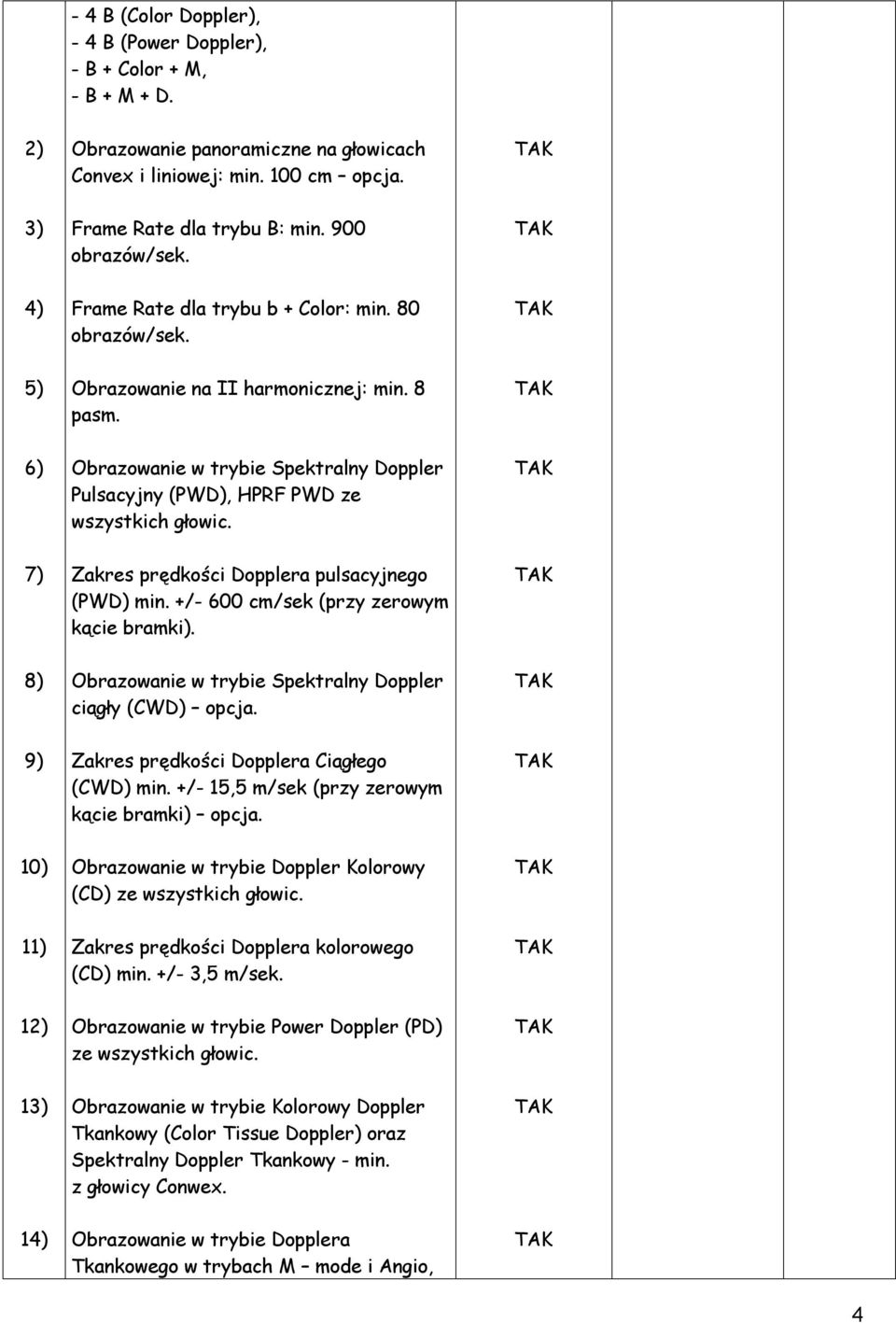

4 - 4 B (Color Doppler), - 4 B (Power Doppler), - B + Color + M, - B + M + D. Obrazowanie panoramiczne na głowicach Convex i liniowej: min. 100 cm opcja. Frame Rate dla trybu B: min. 900 obrazów/sek. Frame Rate dla trybu b + Color: min. 80 obrazów/sek. 5) Obrazowanie na II harmonicznej: min. 8 pasm. 6) Obrazowanie w trybie Spektralny Doppler Pulsacyjny (PWD), HPRF PWD ze wszystkich głowic. 7) Zakres prędkości Dopplera pulsacyjnego (PWD) min. +/- 600 cm/sek (przy zerowym kącie bramki). 8) Obrazowanie w trybie Spektralny Doppler ciągły (CWD) opcja. 9) Zakres prędkości Dopplera Ciągłego (CWD) min. +/- 15,5 m/sek (przy zerowym kącie bramki) opcja. 10) Obrazowanie w trybie Doppler Kolorowy (CD) ze wszystkich głowic. 1 Zakres prędkości Dopplera kolorowego (CD) min. +/- 3,5 m/sek. 1 Obrazowanie w trybie Power Doppler (PD) ze wszystkich głowic. 1 Obrazowanie w trybie Kolorowy Doppler Tkankowy (Color Tissue Doppler) oraz Spektralny Doppler Tkankowy - min. z głowicy Conwex. 1 Obrazowanie w trybie Dopplera Tkankowego w trybach M mode i Angio, 4

5 min. z głowicy Conwex. 15) Obrazowanie w rozszerzonym trybie Color Doppler o bardzo wysokiej czułości i rozdzielczości z możliwością wizualizacji bardzo wolnych przepływów w małych naczyniach. 16) Obrazowanie w trybie M mode anatomiczny w czasie rzeczywistym i z pamięci CINELOOP, min. z głowicy Conwex. 17) Liczba niezależnych kursorów (linii prostych) w M mode anatomicznym w czasie rzeczywistym i z pamięci CINELOOP, min ) Obrazowanie w trybie Triplex (B+CD+/PD+PWD) na wszystkich głowicach. 19) Jednoczesne obrazowanie B+B/CD (Color/Power Doppler) w czasie rzeczywistym. 20) Zakres bramki dopplerowskiej: min. od 0,5 mmm do 20 mm, ze zmianą wielkości bramki co 0,5 mm. 2 Odchylenie wiązki dopplerowskiej: min. +/- 30 stopni. 2 Korekcja kąta bramki dopplerowskiej: max. +/- 80 stopni. 2 Zasięgowa regulacja wzmocnienia (TGC lub STC), min. w 8 strefach. 2 Kątowa regulacja wzmocnienia (Angel Gain): min ) Zmiana map koloru w Color Doppler: min. 25 map. 26) Tryb 3D w czasie rzeczywistym z głowicy objętościowej brzusznej. 6 Archiwizacja obrazów: 5

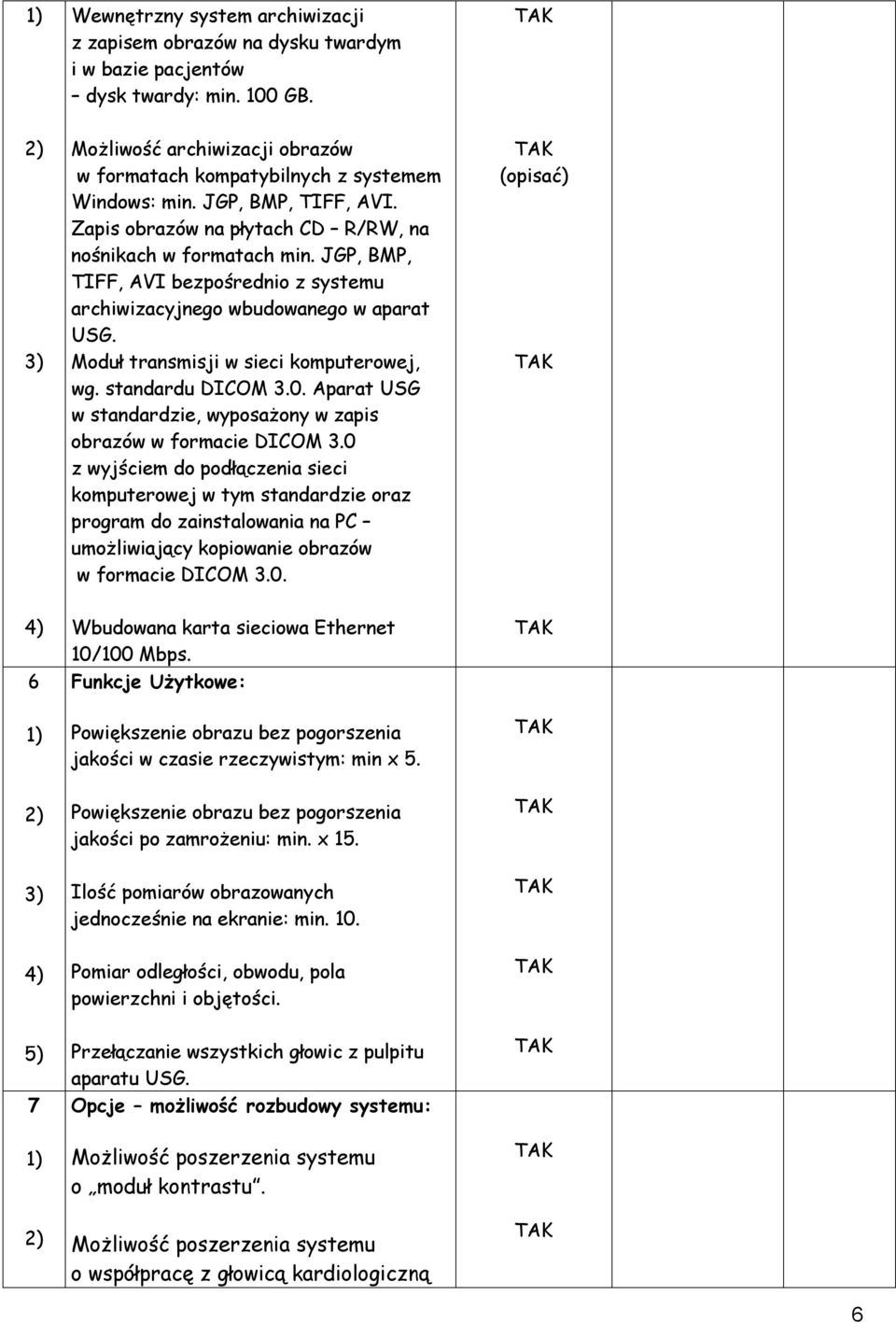

6 Wewnętrzny system archiwizacji z zapisem obrazów na dysku twardym i w bazie pacjentów dysk twardy: min. 100 GB. Możliwość archiwizacji obrazów w formatach kompatybilnych z systemem Windows: min. JGP, BMP, TIFF, AVI. Zapis obrazów na płytach CD R/RW, na nośnikach w formatach min. JGP, BMP, TIFF, AVI bezpośrednio z systemu archiwizacyjnego wbudowanego w aparat USG. Moduł transmisji w sieci komputerowej, wg. standardu DICOM 3.0. Aparat USG w standardzie, wyposażony w zapis obrazów w formacie DICOM 3.0 z wyjściem do podłączenia sieci komputerowej w tym standardzie oraz program do zainstalowania na PC umożliwiający kopiowanie obrazów w formacie DICOM 3.0. (opisać) 6 5) 7 Wbudowana karta sieciowa Ethernet 10/100 Mbps. Funkcje Użytkowe: Powiększenie obrazu bez pogorszenia jakości w czasie rzeczywistym: min x 5. Powiększenie obrazu bez pogorszenia jakości po zamrożeniu: min. x 15. Ilość pomiarów obrazowanych jednocześnie na ekranie: min. 10. Pomiar odległości, obwodu, pola powierzchni i objętości. Przełączanie wszystkich głowic z pulpitu aparatu USG. Opcje możliwość rozbudowy systemu: Możliwość poszerzenia systemu o moduł kontrastu. Możliwość poszerzenia systemu o współpracę z głowicą kardiologiczną 6

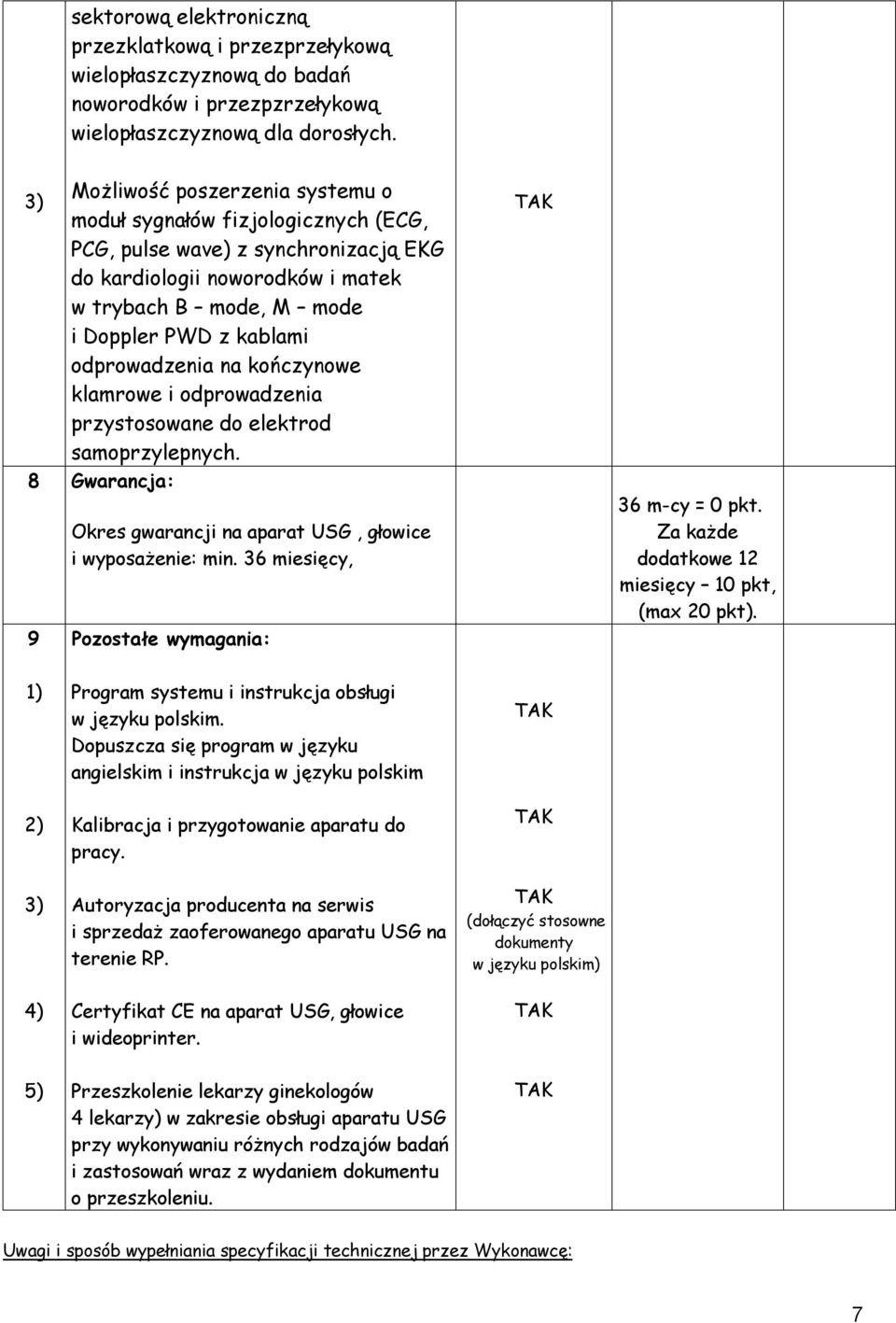

7 sektorową elektroniczną przezklatkową i przezprzełykową wielopłaszczyznową do badań noworodków i przezpzrzełykową wielopłaszczyznową dla dorosłych. Możliwość poszerzenia systemu o moduł sygnałów fizjologicznych (ECG, PCG, pulse wave) z synchronizacją EKG do kardiologii noworodków i matek w trybach B mode, M mode i Doppler PWD z kablami odprowadzenia na kończynowe klamrowe i odprowadzenia przystosowane do elektrod samoprzylepnych. 8 Gwarancja: 9 Okres gwarancji na aparat USG, głowice i wyposażenie: min. 36 miesięcy, Pozostałe wymagania: 36 m-cy = 0 pkt. Za każde dodatkowe 12 miesięcy 10 pkt, (max 20 pkt). Program systemu i instrukcja obsługi w języku polskim. Dopuszcza się program w języku angielskim i instrukcja w języku polskim Kalibracja i przygotowanie aparatu do pracy. Autoryzacja producenta na serwis i sprzedaż zaoferowanego aparatu USG na terenie RP. (dołączyć stosowne dokumenty w języku polskim) Certyfikat CE na aparat USG, głowice i wideoprinter. 5) Przeszkolenie lekarzy ginekologów 4 lekarzy) w zakresie obsługi aparatu USG przy wykonywaniu różnych rodzajów badań i zastosowań wraz z wydaniem dokumentu o przeszkoleniu. Uwagi i sposób wypełniania specyfikacji technicznej przez Wykonawcę: 7

8 1. Wszystkie parametry liczbowe lub funkcjonalno użytkowe wyszczególnione wyżej należy traktować jako niezbędne minimum. 2. Jeśli w kolumnie Wartość oferowana Wykonawca nie zamieści odpowiedzi, będzie to oznaczać, że oferowane podzespoły (części składowe systemu składającego się na aparat USG) nie odpowiadają wymaganiom specyfikacji technicznej i oferta z taką oferowaną aparaturą będzie podlegać odrzuceniu.... (data, podpis wykonawcy lub osoby upoważnionej) 8
