Szczegółowy opis. Załącznik nr 1. I. Urządzenia bodys i towarzyszące

Transkrypt

1 Załącznik nr 1 I. Urządzenia bodys i towarzyszące Szczegółowy opis Parametry techniczne jakie muszą spełniać dostarczone urządzenia: - elementy konstrukcyjne urządzeń zabezpieczone przed korozją poprzez proces kataforezy; - wymagane max. dopuszczalne obciążenie urządzeń min. 155 kg; - słupy konstrukcyjne do zamocowania urządzeń powinny mieć średnicę powyżej 190 mm i grubość ścianki 4 mm; - słupy konstrukcyjne (nośne) należy posadowić na fundamencie zagłębionym 30 cm poniżej poziomu terenu; - certyfikaty DIN 79000: na dostarczone urządzenia; - elementy urządzeń wykonane ze stali konstrukcyjnej o wzmocnionej wytrzymałości S355 oraz ze stali nierdzewnej; - elementy konstrukcyjne urządzeń malowane proszkowo farbami metalizowanymi; - ruchome połączenia wyposażone w bezobsługowe łożyska kryte. - siedziska i oparcia ze stali nierdzewnej - do każdego urządzenia przytwierdzony jest regulamin/ instrukcja korzystania z tego urządzenia - kolory poszczególnych elementów i urządzeń do uzgodnienia z Zamawiającym po wyborze oferenta 1) Wypychacz i podciągacz - urządzenia mające na celu wzmacnianie mięśni klatki piersiowej, barków, ramion i pleców. Ćwiczenie polega na odpychaniu lub przyciąganiu dwóch drążków w pozycji siedzącej. Wymagania konstrukcyjne: Słup (zwany również pylonem) jest główną konstrukcją nośną wykonaną ze stali konstrukcyjnej o wzmocnionej wytrzymałości S355J2G3 o przekroju ø 193,7 mm, grubość 4,0 mm. Na słupie znajduje się czytelna instrukcja obsługi urządzenia i dane producenta. Konstrukcja nośna urządzenia wykonana jest ze stalowych rur o przekroju ø 60,3 mm i grubości 3,2 mm, a uchwyty i pozostałe elementy rurowe wykonane są z rur o przekroju ø 31,8x3,6 mm, oraz ø 48,3 mm i grubości 3,2 mm.

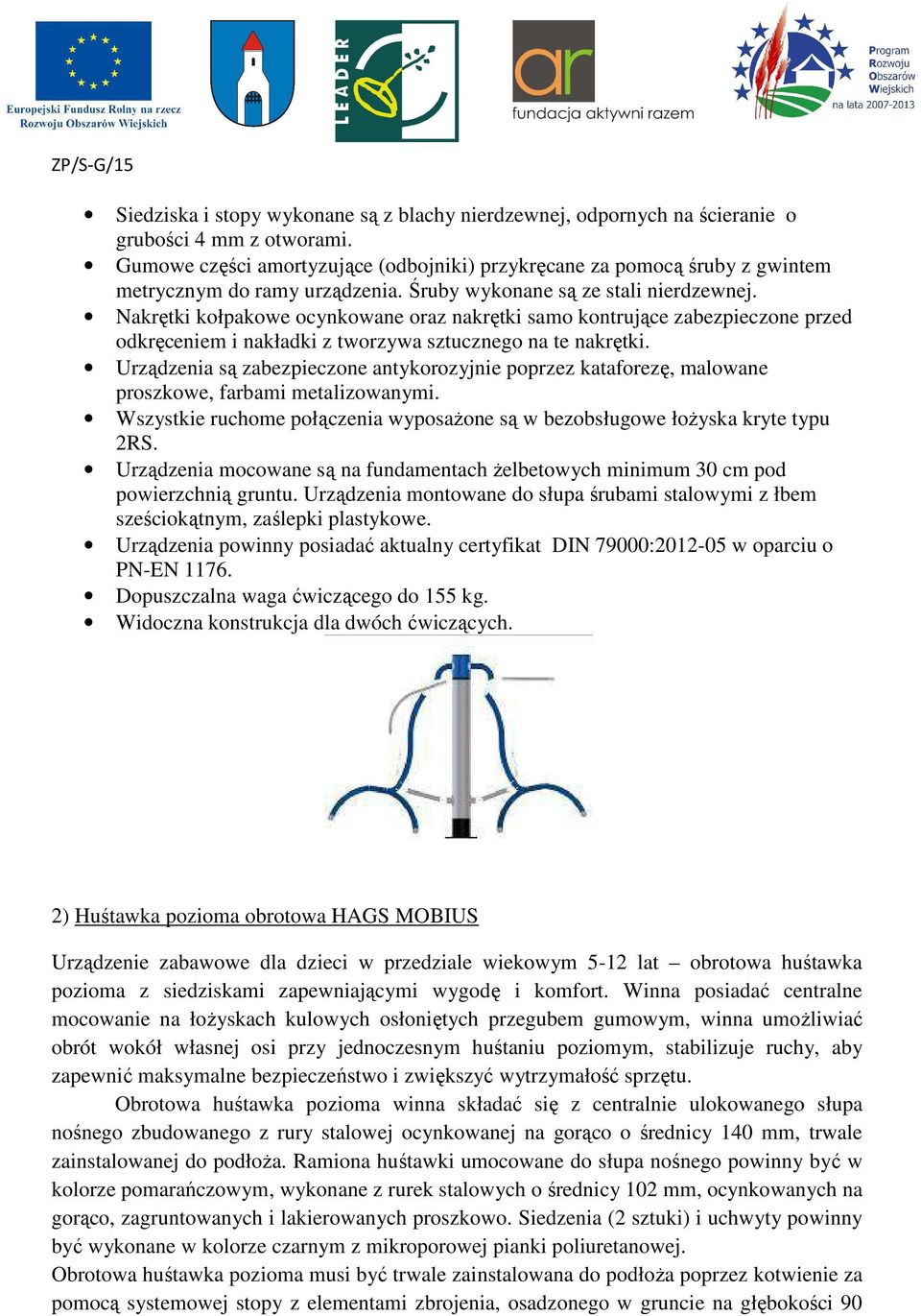

2 Siedziska i stopy wykonane są z blachy nierdzewnej, odpornych na ścieranie o grubości 4 mm z otworami. Gumowe części amortyzujące (odbojniki) przykręcane za pomocą śruby z gwintem metrycznym do ramy urządzenia. Śruby wykonane są ze stali nierdzewnej. Nakrętki kołpakowe ocynkowane oraz nakrętki samo kontrujące zabezpieczone przed odkręceniem i nakładki z tworzywa sztucznego na te nakrętki. Urządzenia są zabezpieczone antykorozyjnie poprzez kataforezę, malowane proszkowe, farbami metalizowanymi. Wszystkie ruchome połączenia wyposażone są w bezobsługowe łożyska kryte typu 2RS. Urządzenia mocowane są na fundamentach żelbetowych minimum 30 cm pod powierzchnią gruntu. Urządzenia montowane do słupa śrubami stalowymi z łbem sześciokątnym, zaślepki plastykowe. Urządzenia powinny posiadać aktualny certyfikat DIN 79000: w oparciu o PN-EN Dopuszczalna waga ćwiczącego do 155 kg. Widoczna konstrukcja dla dwóch ćwiczących. 2) Huśtawka pozioma obrotowa HAGS MOBIUS Urządzenie zabawowe dla dzieci w przedziale wiekowym 5-12 lat obrotowa huśtawka pozioma z siedziskami zapewniającymi wygodę i komfort. Winna posiadać centralne mocowanie na łożyskach kulowych osłoniętych przegubem gumowym, winna umożliwiać obrót wokół własnej osi przy jednoczesnym huśtaniu poziomym, stabilizuje ruchy, aby zapewnić maksymalne bezpieczeństwo i zwiększyć wytrzymałość sprzętu. Obrotowa huśtawka pozioma winna składać się z centralnie ulokowanego słupa nośnego zbudowanego z rury stalowej ocynkowanej na gorąco o średnicy 140 mm, trwale zainstalowanej do podłoża. Ramiona huśtawki umocowane do słupa nośnego powinny być w kolorze pomarańczowym, wykonane z rurek stalowych o średnicy 102 mm, ocynkowanych na gorąco, zagruntowanych i lakierowanych proszkowo. Siedzenia (2 sztuki) i uchwyty powinny być wykonane w kolorze czarnym z mikroporowej pianki poliuretanowej. Obrotowa huśtawka pozioma musi być trwale zainstalowana do podłoża poprzez kotwienie za pomocą systemowej stopy z elementami zbrojenia, osadzonego w gruncie na głębokości 90

3 cm i zalanego betonem an obszarze 120cm x 120cm x 35 cm. Po zaschnięciu, słup nośny winien być przykręcony do podstawy za pomocą śrub systemowych. Wymiar urządzenia (wysokość/ szerokość/ długość) 3,40 x 0,30 x 4,60 m. Strefa bezpieczeństwa winna być o powierzchni 9,60 x 9,60 m. Wysokość upadku winna wynosić 1,50 m. Obrotowa huśtawka pozioma powinna być wykonana zgodnie z normami europejskimi EN 1176 oraz posiadać aktualny certyfikat TÜV. Zaleca się montaż obrotowej huśtawki poziomej przez licencjonowaną grupę posiadającą uprawnienia montażowe dla tego typu urządzeń zabawowych dla dzieci i zgodnie z zaleceniami i dokumentacją techniczną urządzenia, przed wykonaniem nawierzchni bezpiecznej. Zamontowane urządzenie zabawowe musi posiadać niezbędne atesty. Rozmieszczenie obrotowej huśtawki poziomej stanowi rysunek nr 2 i 3. Urządzenie winno być zamontowane na bezpiecznej nawierzchni o powierzchni 72,38m 2 z zachowaniem strefy bezpieczeństwa. 1. Rysunek poglądowy 2. Rozmieszczenie Obrotowej huśtawki poziome

4 3. Rozmieszczenie Obrotowej huśtawki poziomej 3) Rodeoboard Urządzenie Rodeoboard symuluje jazdę na byku dzięki szybkiej, obrotowej platformie, jednocześnie wyginającej się na wszystkie strony, przeznaczone do równoczesnego użytkowania przez 4 osoby, stymulujące mięśnie rąk, bioder i ud.

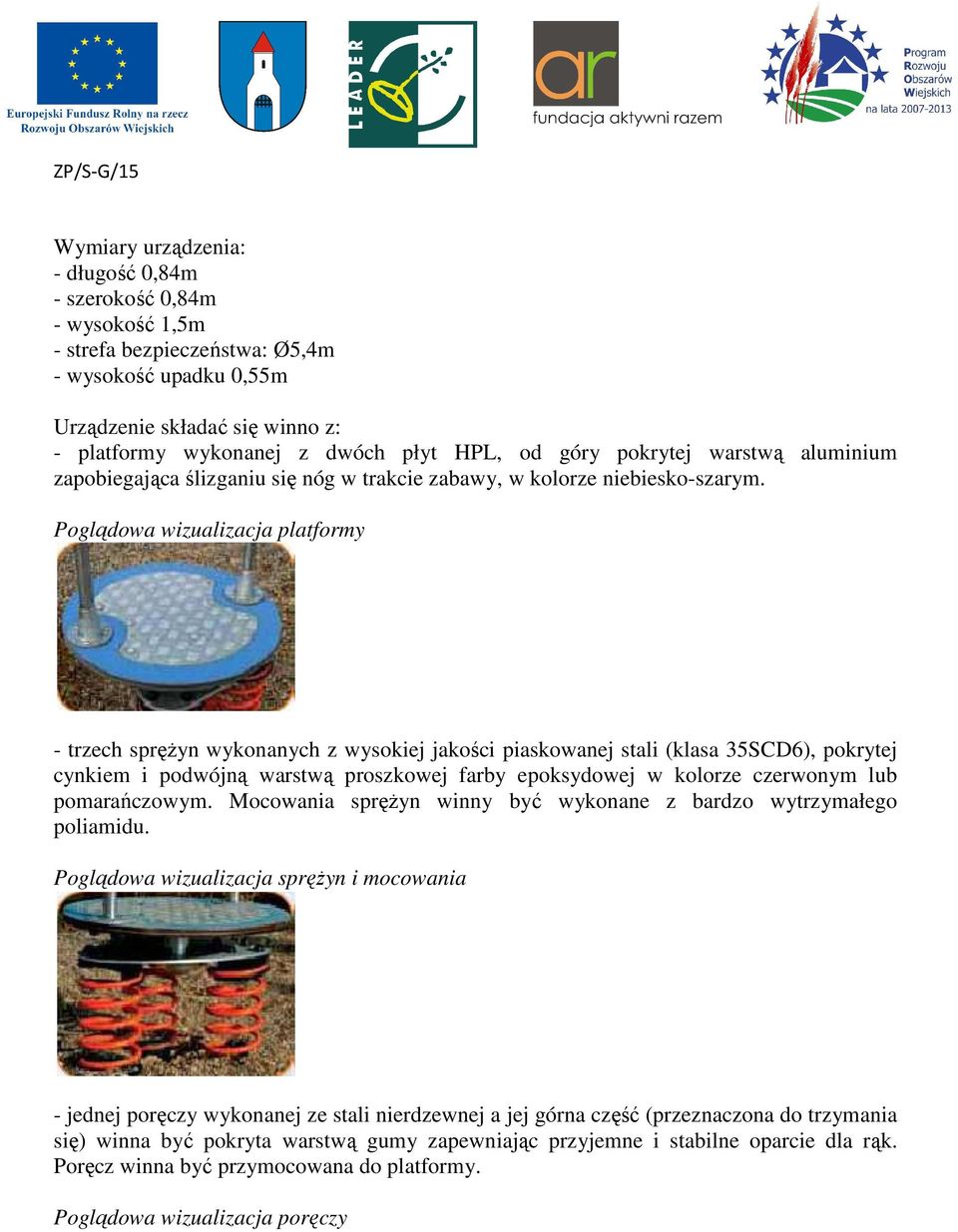

5 Wymiary urządzenia: - długość 0,84m - szerokość 0,84m - wysokość 1,5m - strefa bezpieczeństwa: Ø5,4m - wysokość upadku 0,55m Urządzenie składać się winno z: - platformy wykonanej z dwóch płyt HPL, od góry pokrytej warstwą aluminium zapobiegająca ślizganiu się nóg w trakcie zabawy, w kolorze niebiesko-szarym. Poglądowa wizualizacja platformy - trzech sprężyn wykonanych z wysokiej jakości piaskowanej stali (klasa 35SCD6), pokrytej cynkiem i podwójną warstwą proszkowej farby epoksydowej w kolorze czerwonym lub pomarańczowym. Mocowania sprężyn winny być wykonane z bardzo wytrzymałego poliamidu. Poglądowa wizualizacja sprężyn i mocowania - jednej poręczy wykonanej ze stali nierdzewnej a jej górna część (przeznaczona do trzymania się) winna być pokryta warstwą gumy zapewniając przyjemne i stabilne oparcie dla rąk. Poręcz winna być przymocowana do platformy. Poglądowa wizualizacja poręczy

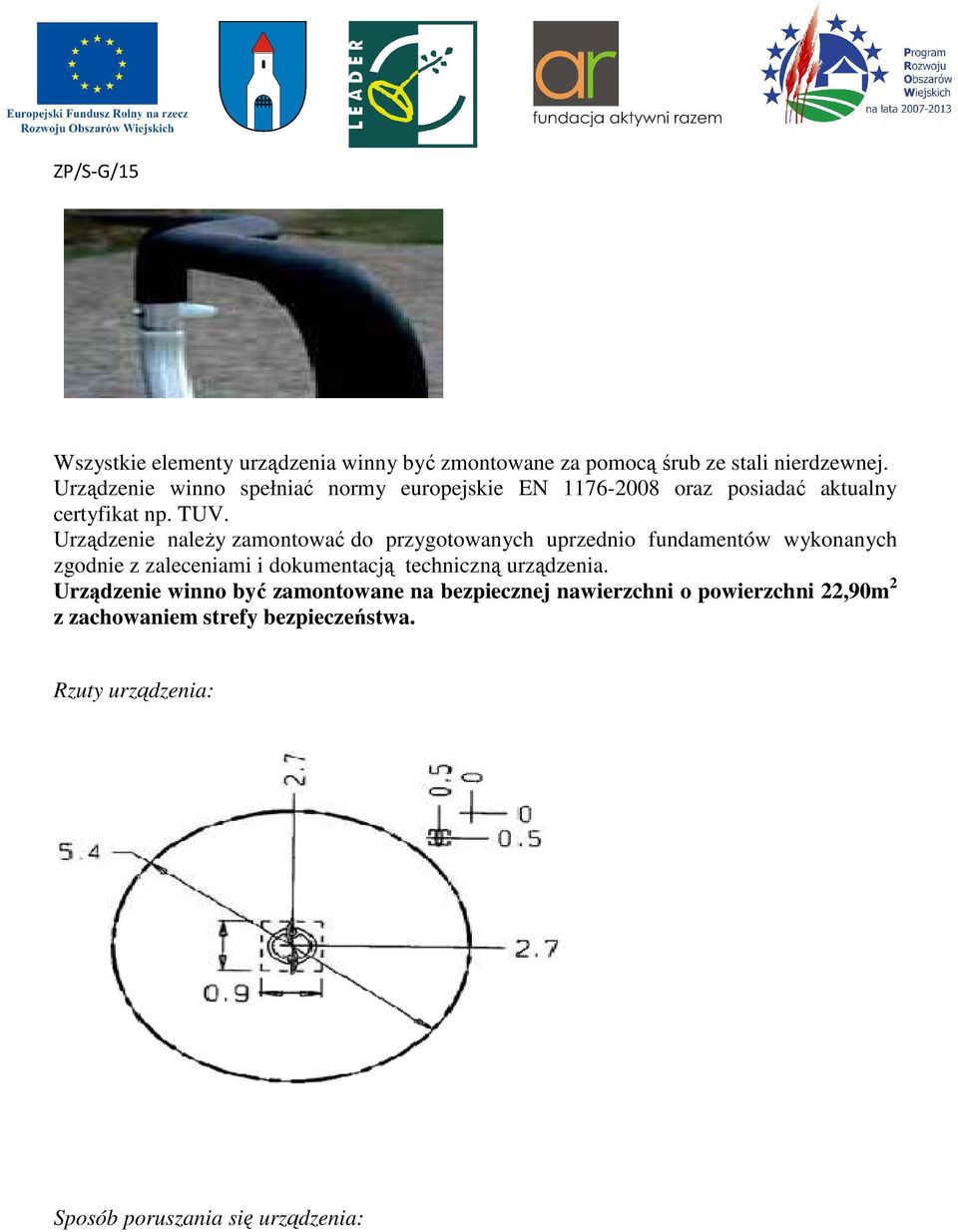

6 Wszystkie elementy urządzenia winny być zmontowane za pomocą śrub ze stali nierdzewnej. Urządzenie winno spełniać normy europejskie EN oraz posiadać aktualny certyfikat np. TUV. Urządzenie należy zamontować do przygotowanych uprzednio fundamentów wykonanych zgodnie z zaleceniami i dokumentacją techniczną urządzenia. Urządzenie winno być zamontowane na bezpiecznej nawierzchni o powierzchni 22,90m 2 z zachowaniem strefy bezpieczeństwa. Rzuty urządzenia: Sposób poruszania się urządzenia:

7 Poglądowa wizualizacja urządzenia: 4) Wioślarz i orbitrek a) Orbitrek: Urządzenie służące wzmocnieniu wydolności serca i płuc, poprawianie kondycji ruchowej, aktywacja ruchu bioder, barków oraz ramion. Urządzenie o wymiarach 1005x576x1615 mm. Urządzenie przeznaczone do użytku dla dorosłych i dzieci powyżej 10 roku życia Rysunek poglądowy - orbitrek i wioślarz :

8 b) Wioślarz: urządzenie służy wzmacnianiu mięśni pleców, ramion i nóg. Wymiary urządzenia 1640x925x1045 mm 5) Stół zewnętrzny do tenisa Odporny na warunki atmosferyczne - przeznaczony do użytkowania na zewnątrz, o wymiarach długość 2740, szerokość 1520, wysokość 780 mm Rysunek poglądowy stół do tenisa 6) Ławeczka z pedałami WYMIARY WAGA URZĄDZENIA długość ławki: 1876 mm, wysokość ławki: 854 mm, wysokość siedziska: 514 mm, odległość pedałów od ławki: 463 mm, rozstaw pedałów: 910 mm 79,2 kg

9 ILOŚĆ ĆWICZĄCYCH OBCIĄŻENIE NORMY BEZPIECZEŃSTWA SPOSÓB OSADZENIA GŁĘBOKOŚĆ POSADOWIENIA MATERIAŁY KONSERWACJA Rysunek poglądowy jednocześnie 2 osoby max 125 kg PN-EN , PN-EN 957, PN-EN 1090 (wykonywanie konstrukcji metalowych), PN-EN ISO (pełne wymagania dot. jakości spawania) stopa fundamentowa betonowa prefabrykowana 0,8 m Wszystkie elementy złączne ze stali nierdzewnej A2; Stal konstrukcyjna S355JR; Rury stalowe okrągłe o ; ; mm, mm; Siedziska i oparcia ze stali nierdzewnej (X5CrNi18-10); Malowanie: podkład szary cynkowy (malowanie proszkowe); srebrny RAL 9006 (malowanie proszkowe); powłoka zewnętrzna farby proszkowe, poliestrowe. zgodnie z warunkami określonymi w instrukcji użytkowania 7) Stoliki plenerowe z siedziskami przeznaczone do gry w szachy lub inne gry przeznaczone dla czterech graczy jednoczesnie. Wymiary 1780x1780x690 mm siedzisko wykonane z drewna zaimpregnowanego i zabezpieczonego przed wpływem warunków atmosferycznych Rysunek poglądowy

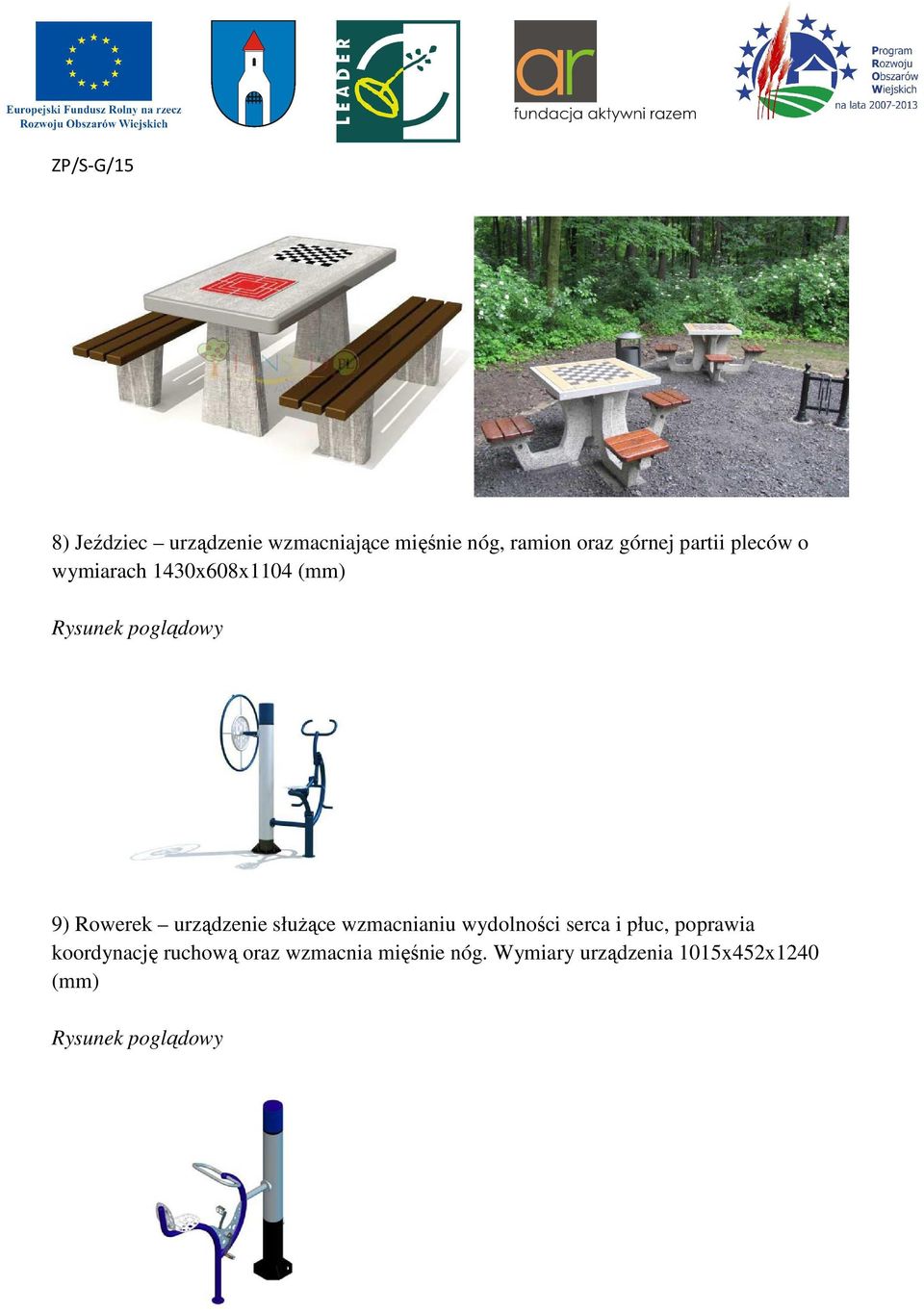

10 8) Jeździec urządzenie wzmacniające mięśnie nóg, ramion oraz górnej partii pleców o wymiarach 1430x608x1104 (mm) Rysunek poglądowy 9) Rowerek urządzenie służące wzmacnianiu wydolności serca i płuc, poprawia koordynację ruchową oraz wzmacnia mięśnie nóg. Wymiary urządzenia 1015x452x1240 (mm) Rysunek poglądowy

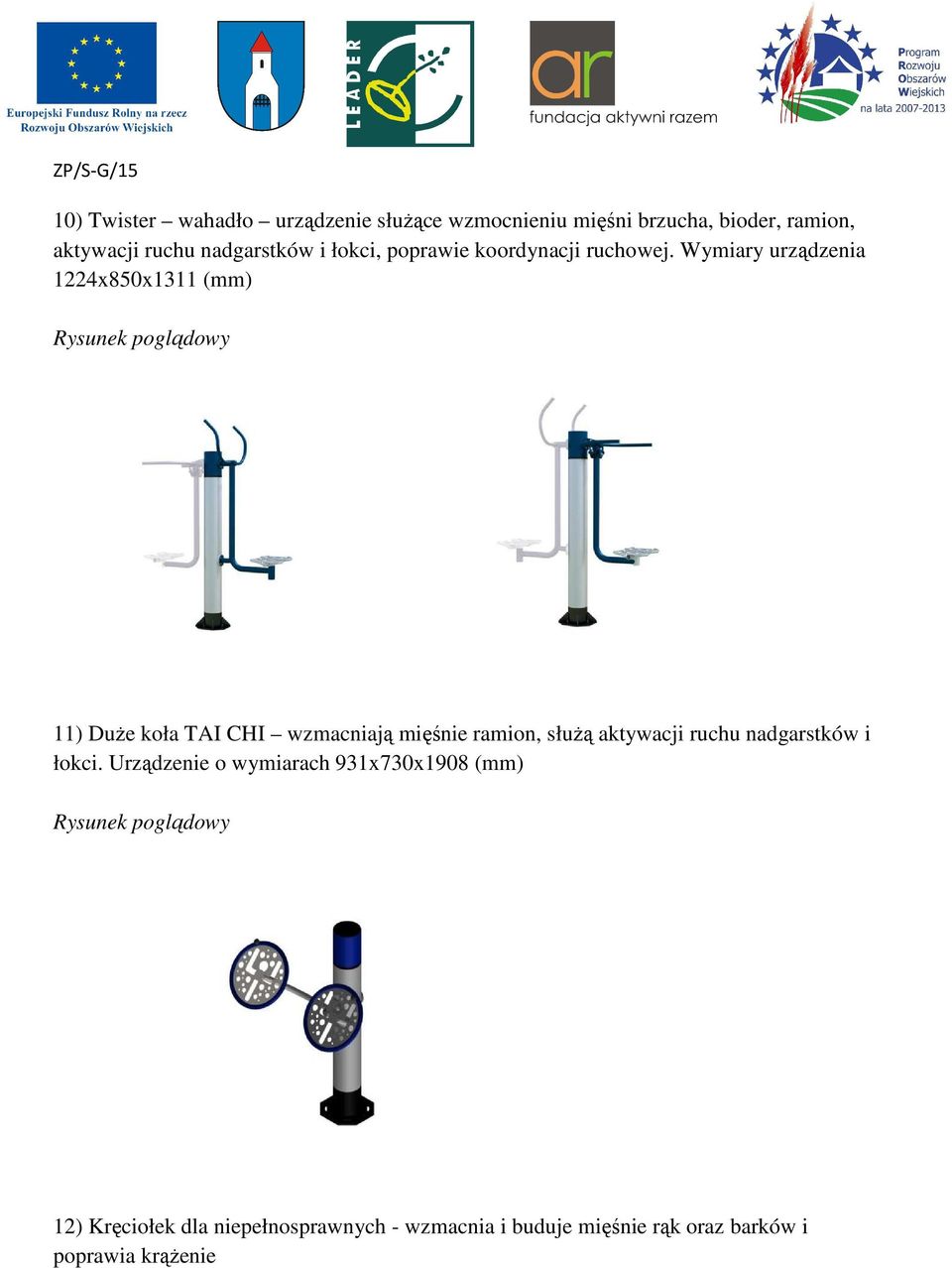

11 10) Twister wahadło urządzenie służące wzmocnieniu mięśni brzucha, bioder, ramion, aktywacji ruchu nadgarstków i łokci, poprawie koordynacji ruchowej. Wymiary urządzenia 1224x850x1311 (mm) Rysunek poglądowy 11) Duże koła TAI CHI wzmacniają mięśnie ramion, służą aktywacji ruchu nadgarstków i łokci. Urządzenie o wymiarach 931x730x1908 (mm) Rysunek poglądowy 12) Kręciołek dla niepełnosprawnych - wzmacnia i buduje mięśnie rąk oraz barków i poprawia krążenie

12 13) Pajacyk - wzmacnia mięśnie nóg, dolne partie ciała, wzmacnia mięśnie pośladków, poprawia koordynację ruchową oraz wpływa na kondycję 14) Twister i steper Twister - wzmacnia mięśnie brzucha, aktywuje pracę stawów biodrowych, poprawia koordynację ruchową. Stepper - wyszczupla pośladki, zwiększa siłę mięśni nóg i ogólną wydolność organizmu i układu sercowo-naczyniowego.

13 15) Biegacz urządzenie, które wzmacnia wydolność serca i płuc, poprawia koordynację ruchową oraz wzmacnia mięśnie nóg. Wymiary urządzenia 1082x415x1466 (mm)

14 Rysunek poglądowy 16) Małe koła TAI CHI Wzmacnia i aktywuje pracę nadgarstków, łokci i ramion. II. Tablica informacyjna z kształtowników stalowych. Na tablicy ma się znajdować regulamin korzystania z miejsca rekreacji + dane teleadresowe projekt tablicy znajduje się w załączniku nr 1a. nadruk - pełen kolor, zabezpieczony przed promieniowaniem UV i wilgocią, wymiary 1m x 1m, zabezpieczenie antykorozyjnie, pomalowana proszkowo.

15 III. Śmietniczki * wykonany z blachy ocynkowanej * malowany farbami proszkowymi - kolor do uzgodnienia * mocowany w 3 opcjach: - słupek podstawy do ściany - słupek z kotwą - słupek z podstawą betonową lub metalową * zamykany na zamek zatrzaskowy * wykonanie estetyczne, funkcjonalne, łatwy w obsłudze * pojemność 50L

16 IV.Wieszaki plenerowe/ szafki szatniowe 4 segmentowe Szafka wykonana z elementów stalowych zabezpieczona antykorozyjnie i pomalowana farbami proszkowymi (wybór kolorystyki na dalszym etapie), w części górnej półki, poniżej wieszaki na ubrania. szafka nie posiada zamykanych drzwiczek - typ otwarty. Szafka trwale mocowana do podłoża.
