Załącznik Nr 8 SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

1 1. Dane podstawowe : Załącznik Nr 8 SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Zamawiający : Zarząd Dróg i Służby Komunalne ul. Polna 6, Czerwionka - Leszczyny Adresy placów zabaw na które należy dostarczyć i zamontować zamawiane urządzenia rekreacyjne i zabawowe : dzielnica Leszczyny przy ulicy Sportowej dzielnica Czerwionka w rejonie skrzyżowania ulic Wolności i Kombatantów 2. Przedmiot zamówienia : Przedmiotem zamówienia jest dostawa wraz z montażem urządzeń rekreacyjnych i zabawowych na placach zabaw, w 2 dzielnicach Gminy i Miasta Czerwionka - Leszczyny, t.j. w dzielnicy Leszczyny i w dzielnicy Czerwionka, w ramach zadania p.n. Dostawa wraz z montażem urządzeń rekreacyjnych i zabawowych na place zabaw na terenie Gminy i Miasta Czerwionka - Leszczyny. Realizacja obejmuje dostawę i montaż urządzeń na placach zabaw wskazanych przez Zamawiającego. 3. Konstrukcja urządzeń zabawowych : Podane w Szczegółowym Opisie Przedmiotu Zamówienia rozwiązania dotyczące urządzeń rekreacyjnych i zabawowych w zakresie wyglądu i formy należy traktować jako orientacyjne. Podobnie użyte w treści Szczegółowego Opisu Przedmiotu Zamówienia sformułowania dotyczące rodzaju użytego materiału, przekrojów elementów oraz środków użytych do zabezpieczenia i konserwacji urządzeń, należy traktować jako orientacyjne. Wykonawcy pozostawia się pełną dowolność w zakresie kolorystyki zamawianych urządzeń. Ze względu na postanowienia ustawy Prawo zamówień publicznych dopuszcza się zastosowanie rozwiązań równoważnych. Wymaga się jednak, aby dowolność w zakresie cech opisanych wyżej nie spowodowała zmiany funkcji urządzeń ani też w znaczący sposób nie odbiegała od zakładanych ich form i kształtów. W odniesieniu do wymiarów urządzeń rekreacyjnych i zabawowych dopuszcza się zastosowanie odchyłek wymiarowych w zakresie +/- 10% w stosunku do wymiarów podanych w Szczegółowym Opisie Przedmiotu Zamówienia. Plac zabaw w dzielnicy Leszczyny : 3.1 Przyrząd służący do ćwiczeń mięśni brzucha Konstrukcja ze stalowego profilu 120x40x3 mm, ramiona z rączkami z pręta Ø 20 mm w osłonie gumowej, przedłużenie ramion z rury Ø 30 mm przeznaczone do wykonywania pompek w pionie. Wysokość urządzenia ok 1,80 m. Szerokość urządzenia ok 57 cm. Całość ocynkowana ogniowo i lakierowana, w komplecie prefabrykowane fundamenty. Betonowe fundamenty na głębokości ok 50cm, przykryte od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie

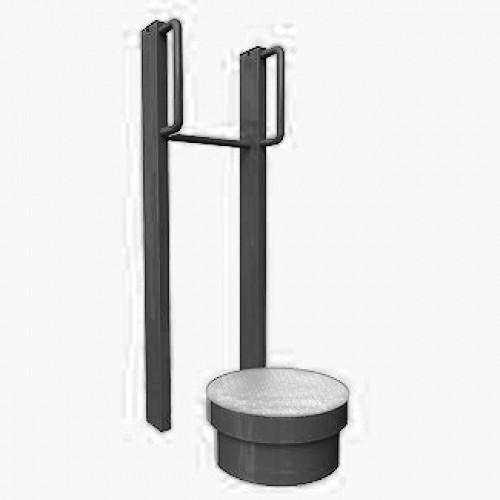

2 3.2 Twister ( urządzenie do ćwiczenia mięśni pasa biodrowego i talii, poprawiające ogólną kondycję i koordynację ruchów Konstrukcja z profilu stalowego 120x40x3mm oraz rury Ø 30x2mm, element obrotowy na bębnie Ø 490 mm pokryty blachą antypoślizgową. Płynny obrót zapewniają łożyska bezobsługowe, płynna blokada obrotu. Wysokość urządzenia ok 1,69 m. Szerokość urządzenia ok 46 cm. Całość ocynkowana ogniowo i lakierowana, w komplecie prefabrykowane fundamenty. Betonowe fundamenty na głębokości ok 50cm, przykryte od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie 3.3 Ławeczka do ćwiczeń mięśni uda Konstrukcja wykonana z profilu stalowego 120x40x3mm przeznaczona do ćwiczeń w pozycji leżacej na brzuchu lub plecach, całkowita długość ok 170 cm. Wysokość urządzenia ok 84 cm. Urządzenie ocynkowane ogniowe i lakierowane, w komplecie prefabrykowane fundamenty. Betonowe fundamenty na głębokości ok 50cm, przykryte od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie winno posiadać certyfikat bezpieczeństwa zgodny z normą PN-EN 1176.

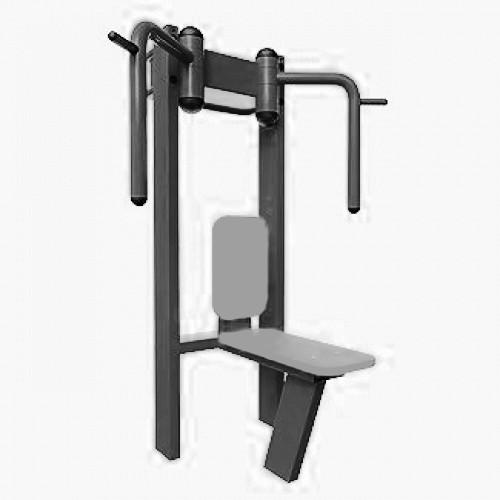

3 3.4 Ławka uniwersalana Wykonana ze stalowego profilu 120 x40x3mm i 80x40x3mm, całkowita długośc około 150 cm, wysokośc około 115 cm. Urządzenie ocynkowane ogniowo i lakierowane, w komplecie prefabrykowane fundamenty. Betonowe fundamenty na głębokości ok 50cm, przykryte od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie winno posiadać certyfikat bezpieczeństwa zgodny z normą PN-EN Urządzenie typu motyl ( urządzenie do ćwiczeń mięśni grzbietu i klatki piersiowej ) - Wykonane ze stalowego profilu 120x40x3mm, ramię do ćwiczeń z rury Ø 48,3x2,6 mm z rączkami z pręta Ø 20 mm w osłonie gumowej. Bezobsługowe przeguby stalowo gumowe, zabezpieczenie przed nagłym cofnięciem się ramienia. Całość ocynkowana ogniowo i lakierowana, w komplecie prefabrykowane fundamenty. Betonowe fundamenty na głębokości ok 50cm, przykryte od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie przykładowe zdjęcie urządzenia : 3.6 Rowerek ( urządzenie zwiększające siłę kończyn dolnych ) - Konstrukcja z profili 100x100x3mm, 120x40x3mm,80x40x3mm i 50x30x2,6mm, rączki z rury Ø 30x2mm, łożyska bezobsługowe, całość ocynkowana i lakierowana, w komplecie prefabrykowane fundamenty. Wysokość urządzenia około 1,54 m. Szerokość urządzenia ok 85 cm. Betonowe fundamenty na głębokości ok 50cm, przykryte od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie winno posiadać certyfikat bezpieczeństwa zgodny z normą PN-EN 1176.

4 3.7 Wiosła ( urządzenie wzmacniające wszystkie partie mięśni w szczególności mięśni kończyn górnych, dolnych, brzucha i grzbietu ) - Konstrukcja z profilu 120x40x3mm, ramię wioseł rury Ø 48,3x2,6 mm z rączkami z pręta Ø 20mm w osłonie gumowej. Bezobsługowe przeguby stalowo gumowe. Całkowita dł. - ok 145 cm, wysokość 106 cm. Ocynkowane ogniowo i lakierowane, w komplecie prefabrykowane fundamenty. Betonowe fundamenty na głębokości ok 50cm, przykryte od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie winno posiadać certyfikat bezpieczeństwa zgodny z normą PN-EN Huśtawka stalowa podwójna z siedziskami kubełkowymi - Konstrukcja z rur Ø 76,1x3,2 mm,ø 57x2,9 mm i Ø 48,3x2,9 mm. Konstrukcja ocynkowana i lakierowana, dwa siedziska kubełkowe na łańcuchach chromowych, w zawiasach tulejki teflonowe. Wysokość huśtawki około 2 m, szerokość ok 4 m. Betonowe fundamenty na głębokości ok 50cm, przykryte od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie 3.9 Karuzela tarczowa Konstrukcja z rur Ø 114,3x4mm i Ø 38,2x2,6 mm. Wirująca podstawa z blachy łezki o średnicy 120 cm. Ocynkowana i lakierowana, w komplecie prefa-

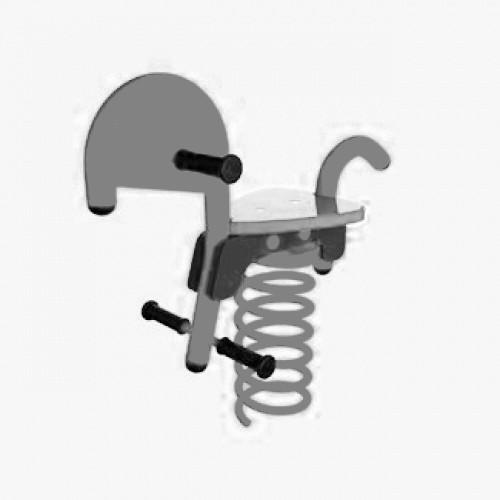

5 brykowany fundament integralnie związany ze słupkiem. Wysokość karuzeli ok 78 cm. Betonowy fundament na głębokości ok 35 cm, przykryty od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie winno posiadać certyfikat bezpieczeństwa zgodny z normą PN-EN Kiwak na sprężynie - Konstrukcja wycięta z płyty HDPE o gr. min 15 mm, siedzisko również z tej płyty, sprężyna specjalnie przystosowana do wymogów placów zabaw. Wysokość kiwaka ok 75 cm. Szerokość urządzenia ok 76 cm. Betonowy fundament na głębokości ok 60cm, przykryty od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie winno posiadać certyfikat bezpieczeństwa zgodny z normą PN-EN 1176 Plac zabaw w dzielnicy Czerwionka : 3.11 Stalowa wieża o wys do 3,70 m wyposażona w zjeżdżalnie ze stali nierdzewnej Wieża wykonana ze stali z podestem na wysokości 1,57 m. Konstrukcja całkowicie wykonana z ocynkowanej ogniowo i lakierowanej stali oraz płyt HDPE. Wejście schodkowe zabezpieczone barierkami, dach dwuspadowy z płyty HDPE. Zjeżdżalnia ze stali nierdzewnej. Prefabrykowane fundamenty betonowe. Betonowe fundamenty na głębokości ok 50cm, przykryte od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie

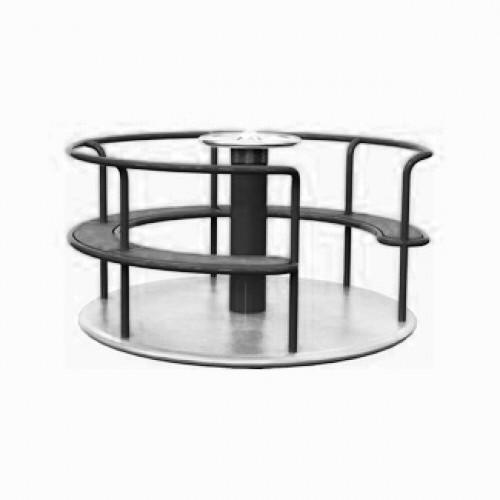

6 3.12 Karuzela stalowa Konstrukcja wykonana z rur Ø 114,3x4mm i Ø 30x2mm, ocynkowana i lakierowana. Wirująca podłoga z blachy łezki o średnicy ok. 135 cm, siedziska epoksydowe dla pięciorga dzieci, prefabrykowany fundament integralnie związany z trzonem karuzeli. Wysokość karuzeli ok 78 cm. Szerokość karuzeli ok 1,05 m. Betonowy fundament na głębokości ok 45 cm, przykryty od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie winno posiadać certyfikat bezpieczeństwa zgodny z normą PN-EN Stalowa podwójna huśtawka wagowa Konstrukcja z rur ocynkowanych i lakierowanych Ø 114,3x4mm, Ø 88,9x32mm i Ø 30x2mm. Element wahadłowy łożyskowany,nie wymagający konserwacji, siedziska metalowo gumowe, całkowita długość około 315 cm, szerokość około 128 cm. Wysokość huśtawki ok 50 cm. Całość urządzenia integralnie związana z prefabrykowanymi fundamentami. Betonowy fundament na głębokości ok 40 cm, przykryty od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie

7 3.14 Huśtawka stalowa podwójna z siedziskami gumowymi - Konstrukcja z rur Ø 76,1x3,2 mm,ø 57x2,9 mm i Ø 48,3x2,9 mm. Konstrukcja ocynkowana i lakierowana, dwa siedziska wykonane z gumowanych deseczek na łańcuchach chromowych, w zawiasach tulejki teflonowe. Wysokość huśtawki około 2 m, szerokość ok 4 m. Betonowe fundamenty na głębokości ok 50cm, przykryte od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie winno posiadać certyfikat bezpieczeństwa zgodny z normą PN-EN Samochód z 4 gumowymi kołami ( + 1 koło zapasowe ) - Konstrukcja z rur, prętów, profili zamkniętych i kształtowników stalowych o wym. ok 170x100 cm umocowana na 4 sprężynach i prefabrykowanym fundamencie. Koła gumowe o średnicy 40 cm. Długość samochodu ok 1,72 m. Szerokość samochodu ok 1,08 m. Betonowy fundament na głębokości ok 50cm, przykryty od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie 3.16 Deska surfingowa Konstrukcja ze stalowych profili zamkniętych i płyty HDPE o gr. 19 mm. Ruch urządzenia odbywa się dzięki pracy przegubów metalowo gumowych nie wymagających konserwacji. Długość deski ok 1 m, szerokość około 33 cm. Betonowy fundament na głębokości ok 55 cm, przykryty od góry minimum 20 sto centymetrową warstwą ziemi lub pisaku. Urządzenie winno posiadać certyfikat bezpieczeństwa zgodny z normą PN-EN 1176.

8 4. Teren wokół montowanych urządzeń rekreacyjnych i zabawowych. 4.1 Za przygotowanie i odpowiednie zabezpieczenie terenu placów zabaw przed i po zamontowaniu urządzeń odpowiedzialność ponosi Zamawiający. 4.2 Zamawiający zobowiązany jest przekazać Wykonawcy plac pod montaż urządzeń oraz powierzyć funkcję koordynatora robót Panu Waldemarowi Walento Kierownik Służby Zieleni ZDiSK. 4.3 Rozmieszczenie urządzeń rekreacyjnych i zabawowych na poszczególnych placach zabaw zostanie ustalone z koordynatorem robót, bezpośrednio przed montażem.
