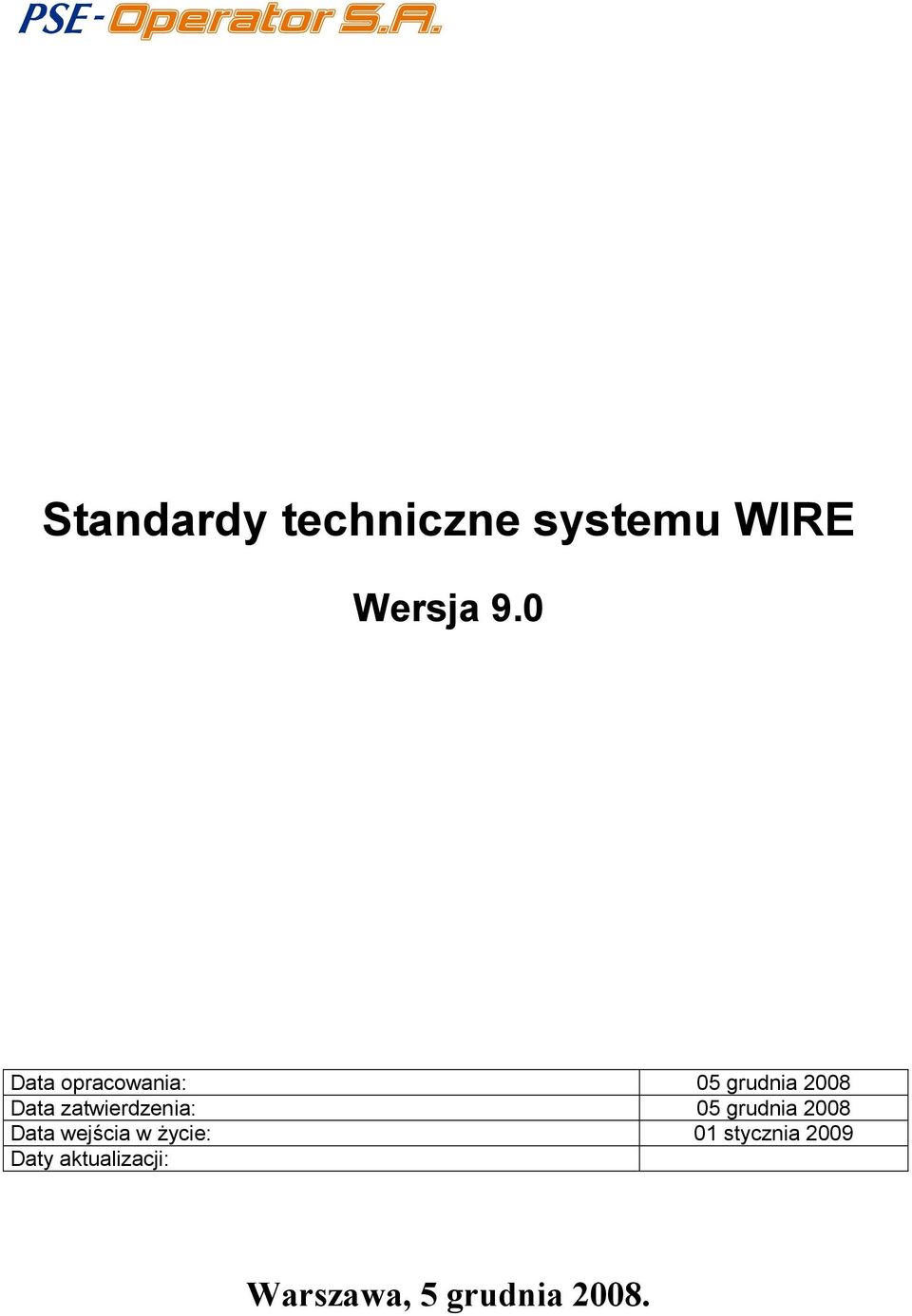

1 Wersja 9.0 Data opracowania: 05 grudnia 2008 Data zatwierdzenia: 05 grudnia 2008 Data wejcia w ycie: 01 stycznia 2009 Daty aktualizacji: Warszawa, 5 grudnia 2008.

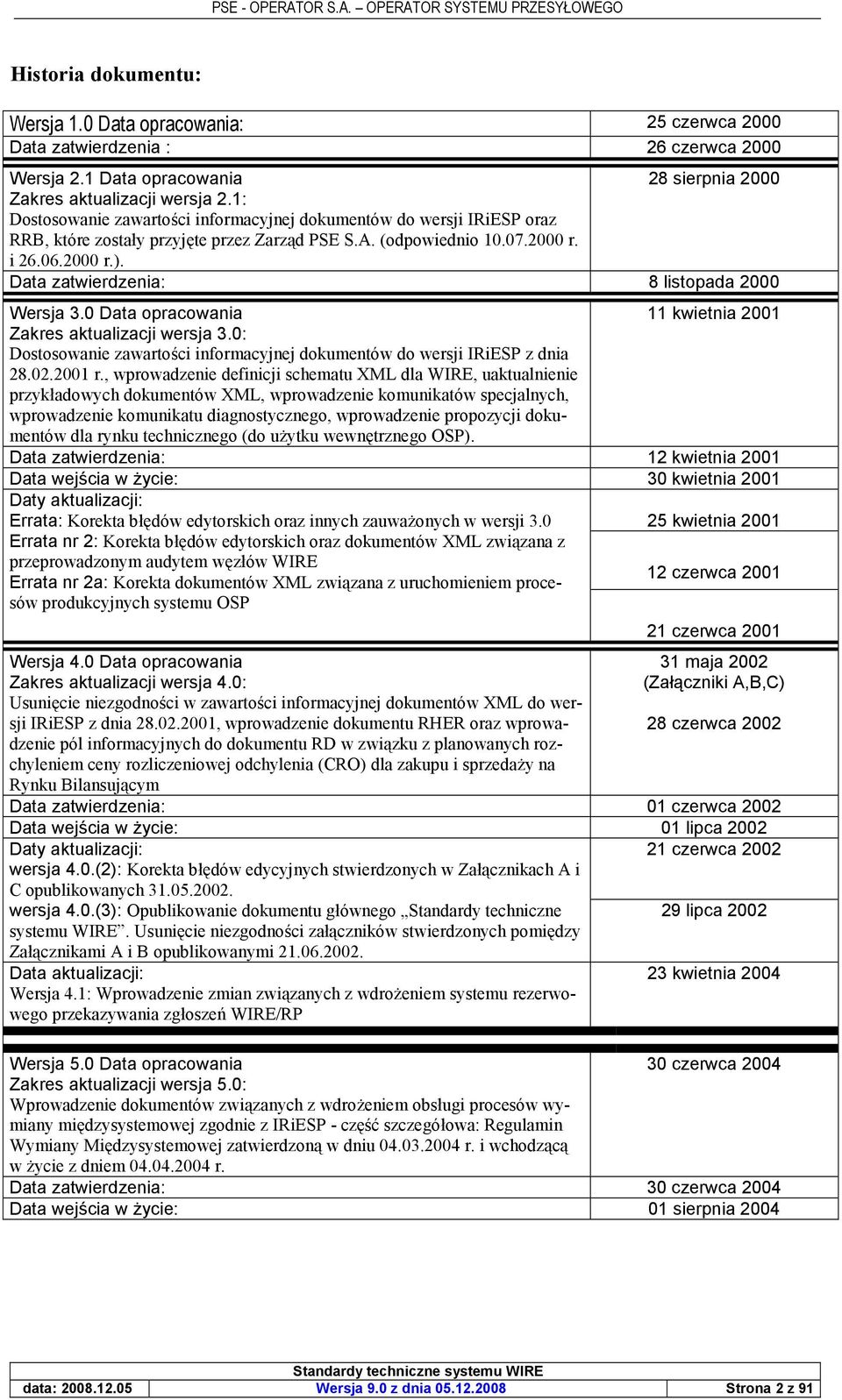

2 Historia dokumentu: Wersja 1.0 Data opracowania: 25 czerwca 2000 Data zatwierdzenia : 26 czerwca 2000 Wersja 2.1 Data opracowania 28 sierpnia 2000 Zakres aktualizacji wersja 2.1: Dostosowanie zawartoci informacyjnej dokumentów do wersji IRiESP oraz RRB, które zostay przyj te przez Zarz"d PSE S.A. (odpowiednio r. i r.). Data zatwierdzenia: 8 listopada 2000 Wersja 3.0 Data opracowania Zakres aktualizacji wersja 3.0: Dostosowanie zawartoci informacyjnej dokumentów do wersji IRiESP z dnia r., wprowadzenie definicji schematu XML dla WIRE, uaktualnienie przykadowych dokumentów XML, wprowadzenie komunikatów specjalnych, wprowadzenie komunikatu diagnostycznego, wprowadzenie propozycji dokumentów dla rynku technicznego (do u5ytku wewn trznego OSP). 11 kwietnia 2001 Data zatwierdzenia: 12 kwietnia 2001 Data wejcia w ycie: 30 kwietnia 2001 Daty aktualizacji: Errata: Korekta b dów edytorskich oraz innych zauwa5onych w wersji 3.0 Errata nr 2: Korekta b dów edytorskich oraz dokumentów XML zwi"zana z przeprowadzonym audytem w zów WIRE Errata nr 2a: Korekta dokumentów XML zwi"zana z uruchomieniem procesów produkcyjnych systemu OSP Wersja 4.0 Data opracowania Zakres aktualizacji wersja 4.0: Usuni cie niezgodnoci w zawartoci informacyjnej dokumentów XML do wersji IRiESP z dnia , wprowadzenie dokumentu RHER oraz wprowadzenie pól informacyjnych do dokumentu RD w zwi"zku z planowanych rozchyleniem ceny rozliczeniowej odchylenia (CRO) dla zakupu i sprzeda5y na Rynku Bilansuj"cym 25 kwietnia czerwca czerwca maja 2002 (Za()czniki A,B,C) 28 czerwca 2002 Data zatwierdzenia: 01 czerwca 2002 Data wejcia w ycie: 01 lipca 2002 Daty aktualizacji: 21 czerwca 2002 wersja 4.0.(2): Korekta b dów edycyjnych stwierdzonych w Za"cznikach A i C opublikowanych wersja 4.0.(3): Opublikowanie dokumentu gównego Standardy techniczne 29 lipca 2002 systemu WIRE. Usuni cie niezgodnoci za"czników stwierdzonych pomi dzy Za"cznikami A i B opublikowanymi Data aktualizacji: Wersja 4.1: Wprowadzenie zmian zwi"zanych z wdro5eniem systemu rezerwowego przekazywania zgoszeb WIRE/RP 23 kwietnia 2004 Wersja 5.0 Data opracowania 30 czerwca 2004 Zakres aktualizacji wersja 5.0: Wprowadzenie dokumentów zwi"zanych z wdro5eniem obsugi procesów wymiany mi dzysystemowej zgodnie z IRiESP - cz D szczegóowa: Regulamin Wymiany Mi dzysystemowej zatwierdzon" w dniu r. i wchodz"c" w 5ycie z dniem r. Data zatwierdzenia: 30 czerwca 2004 Data wejcia w ycie: 01 sierpnia 2004 data: Wersja 9.0 z dnia Strona 2 z 91

3 Wersja 6.0 Data opracowania Zakres aktualizacji wersja 6.0: Wprowadzenie dokumentów zwi"zanych z wdro5eniem obsugi procesów rozliczeb regulacyjnych usug systemowych (RUS) zgodnie z IRiESP cz D szczegóowa: Regulamin Regulacyjnych Usug Systemowych zatwierdzon" w dniu r i obowi"zuj"cy od r. Wprowadzenie zmian w opisie procesu wymiany mi dzysystemowej zwi"zanych z wprowadzeniem trybu dodatkowego przesyania zgoszeb ZGWM, wprowadzenie zmian Dokumentów Sownikach Danych Dokumentów Wymiany Mi dzysystemowej 30 listopada 2004 Wersja 7.0 Data opracowania 30 kwietnia 2006 Zakres aktualizacji wersja 7.0: Wprowadzenie zmian zwi"zanych z wdro5eniem IRiESP zatwierdzonej przez Prezesa URE decyzj" z dnia r. i wchodz"cej w 5ycie z dniem r. Umo5liwienie zgaszania Umów Sprzeda5y Energii oraz Ofert Bilansuj"cych czed handlowa ze zwi kszon" dokadnoci" energii i mocy netto do 0,001 MW i 0,001 MWh, wprowadzenie zmian w zakresie informowania Uczestników RB o nieprawidowociach zwi"zanych ze zgoszeniami umów, ofert handlowych oraz ofert technicznych, umo5liwienie pozyskiwania danych pomiarowo rozliczeniowych ze Zagregowanych Miejsc Bilansowania, wprowadzenie nowych raportów rozliczeniowych generacji wymuszonej, zmiana okien czasowych dla dokumentów pomiarowych. Data zatwierdzenia: 30 kwietnia 2006 Data wejcia w ycie: 01 czerwca 2006 Wersja 8.0 Data opracowania 16 sierpnia 2007 Zakres aktualizacji wersja 8.0: Dodanie nowych typów potwierdzeb biznesowych typu IOD o treci NP_MSGID, DU_MSGID oraz DU_DANE. Usuni cie kodu Z01 obowi"zuj"cego dla Operatora Rynku w dokumentach zwi"zanych z wymian" mi dzysystemow" i zast"pienie go kodem A28 zgodnie z nowym standardem ETSO ESS. Wprowadzenie zmian w zakresie schematów walidacji XSD w tym: wyodr bnienie definicji powtarzaj"cych si typów atrybutów (dziedzin) do zewn trznego pliku OSPDEF.xsd - zdefiniowanie szablonów pól (maski dopuszczalnych wartoci) dla cz ci atrybutów. Wprowadzenie zmian w warswie komunikacyjnej systemu w tym: - zmiana nagówka komunikatu XML dla wszystkich typów dokumentów polegaj"ca na rozszerzeniu nagówka o dodatkowe pola: wersja, id, ref_id i usuni - ciu pola kod_sys - zmiana komunikatu JMS polegaj"ca na dodaniu atrybutu zawieraj"cego informacj o wersji standardów, z któr" jest zgodny dokument - zmiana sposobu generowania identyfikatorów nadawanych komunikatom. - zmiana mechanizmów szyfrowania, autentykacji i autoryzacji zaimplementowanych w warstwie bezpieczebstwa polegaj"ca na zastapieniu protokou IPSec mechanizmamami SSL WebSphere MQ. Data zatwierdzenia: 20 sierpnia 2007 Data wejcia w ycie: 01 pa0dziernika 2007 data: Wersja 9.0 z dnia Strona 3 z 91

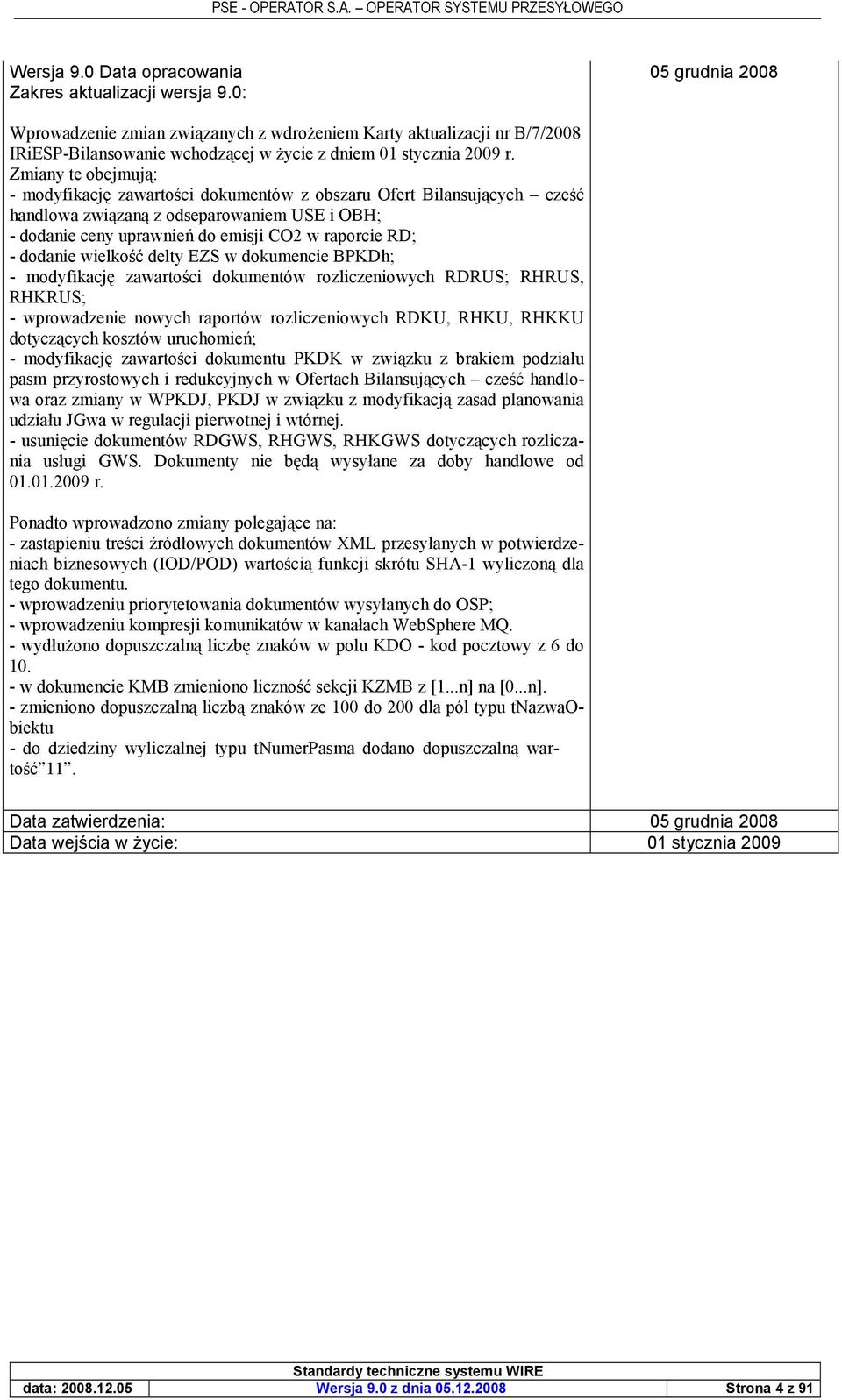

4 Wersja 9.0 Data opracowania Zakres aktualizacji wersja 9.0: 05 grudnia 2008 Wprowadzenie zmian zwi"zanych z wdro5eniem Karty aktualizacji nr B/7/2008 IRiESP-Bilansowanie wchodz"cej w 5ycie z dniem 01 stycznia 2009 r. Zmiany te obejmuj": - modyfikacj zawartoci dokumentów z obszaru Ofert Bilansuj"cych czed handlowa zwi"zan" z odseparowaniem USE i OBH; - dodanie ceny uprawnieb do emisji CO2 w raporcie RD; - dodanie wielkod delty EZS w dokumencie BPKDh; - modyfikacj zawartoci dokumentów rozliczeniowych RDRUS; RHRUS, RHKRUS; - wprowadzenie nowych raportów rozliczeniowych RDKU, RHKU, RHKKU dotycz"cych kosztów uruchomieb; - modyfikacj zawartoci dokumentu PKDK w zwi"zku z brakiem podziau pasm przyrostowych i redukcyjnych w Ofertach Bilansuj"cych czed handlowa oraz zmiany w WPKDJ, PKDJ w zwi"zku z modyfikacj" zasad planowania udziau JGwa w regulacji pierwotnej i wtórnej. - usuni cie dokumentów RDGWS, RHGWS, RHKGWS dotycz"cych rozliczania usugi GWS. Dokumenty nie b d" wysyane za doby handlowe od r. Ponadto wprowadzono zmiany polegaj"ce na: - zast"pieniu treci Pródowych dokumentów XML przesyanych w potwierdzeniach biznesowych (IOD/POD) wartoci" funkcji skrótu SHA-1 wyliczon" dla tego dokumentu. - wprowadzeniu priorytetowania dokumentów wysyanych do OSP; - wprowadzeniu kompresji komunikatów w kanaach WebSphere MQ. - wydu5ono dopuszczaln" liczb znaków w polu KDO - kod pocztowy z 6 do w dokumencie KMB zmieniono licznod sekcji KZMB z [1...n] na [0...n]. - zmieniono dopuszczaln" liczb" znaków ze 100 do 200 dla pól typu tnazwaobiektu - do dziedziny wyliczalnej typu tnumerpasma dodano dopuszczaln" wartod 11. Data zatwierdzenia: 05 grudnia 2008 Data wejcia w ycie: 01 stycznia 2009 data: Wersja 9.0 z dnia Strona 4 z 91

5 Projekt systemu wymiany informacji w ramach rynku energii elektrycznej w Polsce 2000 wersja 1.0. powsta jako dokument opisuj!cy rozwi!zania technologiczne zastosowane w implementacji systemu wymiany informacji rynkowych. Dokument ten umo$liwia uczestnikom rynku zapoznanie si% ze stosowanymi rozwi!zaniami w tym schematami wymiany informacji, zawarto'ci! i definicjami dokumentów elektronicznych, jak równie$ implementacj% rozwi!za) systemów WIRE/UR przez producentów oprogramowania. Projekt systemu wymiany informacji... wersja 1.0 uwzgl%dnia regulacje zawarte w Instrukcja Ruchu i Eksploatacji Sieci Przesyowej 2000 wersja z oraz Regulaminie Rynku Bilansuj!cego 2000 wersja z Kolejna wersja Projektu systemu wymiany informacji rynkowych w ramach rynku energii elektrycznej w Polsce z uwzgl%dnieniem standardów informatycznych oraz standardów transmisji danych. o numerze 3.0 powstaa w lutym i marcu 2001 po opublikowaniu Instrukcji Ruchu i Eksploatacji Sieci Przesyowej wersja 2.5 zawieraj!cej m.in. Regulamin Rynku Bilansuj!cego energii elektrycznej w Polsce. Projekt uwzgl%dnia zmiany zawarte w Regulaminie RB oraz uwagi zgoszone przez u$ytkowników i producentów systemów WI- RE/UR ze szczególnym uwzgl%dnieniem konieczno'ci opracowania standardu dokumentów elektronicznych wymienianych w ramach systemu wymiany informacji rynkowych. Standard dokumentów elektronicznych w postaci Definicji schematu dokumentów WIRE zosta zamieszczony w za!czniku do dokumentu gównego. W trakcie prac nad wdro$eniem systemu WIRE pojawia si% konieczno'8 aktualizacji dokumentacji systemu WIRE, co skutkowao wydaniem kolejnych errat do Projektu systemu wymiany informacji rynkowych.... Uruchomienie procesów produkcyjnych systemu OSP oraz systemów poszczególnych OR nast!pio 01 lipca 2001 w oparciu o wersj% 3.0 Projektu systemu wymiany informacji rynkowych w ramach rynku energii elektrycznej w Polsce z uwzgl%dnieniem standardów informatycznych oraz standardów transmisji danych wraz z Errat! 2a. Wersja 4.0 opublikowana po zmienionym tytuem, zawieraa nowe dokumenty XML w zakresie wst%pnego trybu zgaszania umów sprzeda$y energii, dodatkowe dokumenty w zakresie rozlicze) rynku bilansuj!cego i wymiany danych pomiarowo-rozliczeniowych, modyfikacje dotychczasowych dokumentów XML w zakresie formatów i typów danych oraz wprowadzenie pól informacyjnych zwi!zanych z rozchyleniem ceny rozliczeniowej odchylenia (CRO) dla zakupu i sprzeda$y na Rynku Bilansuj!cym. Dokument uwzgl%dnia regulacje zawarte w IRiESP cz%'8 ogólna i cz%'ci szczegóowe z dnia Standardy techniczne WIRE wersja 4.1 zawieraa zmiany zwi!zane z wprowadzeniem opisu systemu rezerwowego przekazywania zgosze) WIRE/RP. Wersja 5.0 zawieraa zmiany zwi!zane z wprowadzeniem dokumentów wspieraj!cych prowadzenie przez OSP procesów wymiany mi%dzysystemowej wchodz!ce w $ycie z dniem r. W opracowaniu wprowadzono zmiany w opisie procesów i nowych dokumentów w cz%'ci gównej oraz zmiany w za!cznikach definiuj!ce zakres informacyjny i struktur% nowych dokumentów XML. Zmiany zawarte w wersji 5.0 weszy w $ycie z dniem r. Wersja 6.0 zawieraa zmiany zwi!zane z wdro$eniem obsugi procesów rozlicze) regulacyjnych usug systemowych (RUS) zgodnie z IRiESP cz%'8 szczegóowa: Regulamin Regulacyjnych Usug Systemowych zatwierdzon! w dniu r i obowi!zuj!c! od dnia r oraz wprowadzaa zmiany w opisie procesów wymiany mi%dzysystemowej, zwi!zanych z wprowadzeniem trybu dodatkowego zgaszania ZGWM i zmian w Sownikach Danych Dokumentów Wymiany Mi%dzysystemowej zwi!zanych z aktualizacj! standardów ET- SO/ESS. Wersja 6.0 wprowadzaa równie$ zmiany w opisie procesów i nowych dokumentów w cz%'ci gównej oraz zmiany w za!cznikach definiuj!ce zakres informacyjny i struktur% nowych dokumentów XML. Zmiany zawarte w wersji 6.0 weszy w $ycie z dniem r. Wersja 7.0 zawieraa zmiany zwi!zane z wdro$eniem IRiESP zatwierdzonej przez Prezesa URE decyzj! z dnia r i wchodz!cej w $ycie z dniem r. Zmiany dotyczyy: umo$liwienia zgaszania Umów Sprzeda$y Energii oraz Ofert Bilansuj!cych cze'8 handlowa ze zwi%kszon! dokadno'ci! energii i mocy netto do 0,001 MW i 0,001 MWh, wprowadzenia zmian w zakresie informowania URB o nieprawidowo'ciach zwi!zanych ze zgoszeniami umów, ofert handlowych oraz ofert technicznych, umo$liwienia pozyskiwania danych pomiarowo rozliczeniowych ze Zagregowanych Miejsc Bilansowania,wprowadzenia nowych raportów rozliczeniowych generacji wymuszonej, usuni%cia niewykorzystywanych dokumenów XML w zakresie wst%pnego trybu zgaszania umów sprzeda$y energii. Wprowadzono tak$e zmiany w opisie procesów i nowych dokumentów w cz%'ci gównej oraz zmiany w za!cznikach definiuj!ce zakres informacyjny i struktur% nowych dokumentów XML oraz zmiany okien czasowych dla dokumentów pomiarowych. Zmiany zawarte w wersji 7.0 weszy w $ycie z dniem r. Wersja 8.0 zawieraa zmiany zwi!zane z dostosowaniem systemu do obowi!zuj!cej rekomendacji W3C (Word Wide Web Consortium), wprowadzeniem wersjonowania schematów XSD i dokumentów biznesowych XML, a tak$e zmiany wynikaj!ce z podniesienia poziomu bezpiecze)stwa systemu poprzez wdro$enie autentykacji zewn%trznych i wewn%trznych u$ytkowników WebSphereMQ z wykorzystaniem protokou SSL. W wersji 8.0 w porównaniu do wersji poprzedniej zosta zmodyfikowany nagówek komunikatu XML dla wszystkich typów dokumentów. Zmiana polegaa na rozszerzeniu nagówka o dodatkowe pola: wersja, id, ref_id data: Wersja 9.0 z dnia Strona 5 z 91

6 i usuni%ciu pola kod_sys.dla komunikatu JMS zosta doo$ony nowy atrybut zawieraj!cy informacj% o wersji standardów, z któr! jest zgodny dokument. Zmianie uleg sposób generowania identyfikatorów nadawanych komunikatom. Nast!piy zmiany w zakresie schematów walidacji XSD. Dziedziny, które powtarzay si% w wielu dokumentach, zostay wyodr%bnione do zewn%trznego pliku a w poszczególnych schematach walidacji dla tagów zawieraj!cych tego typu dane wyst%puj! wy!cznie odwoania do pliku z definicjami OSPDEF.xsd. Dla cz%'ci typów danych zostay zdefiniowane szablony pól (maski dopuszczalnych warto'ci). Ze wzgl%du na te zmiany w strukturze schematów walidacji, w ka$dym dokumencie dodano tak$e definicj% przestrzeni nazw targetnamespace, do której nale$! zdefiniowane w schematach XSD elementy i typy. Dla dokumentów z zakresu WM dodano dodatkowe definicje przesteni nazw xmlns dla tre'ci dokumentów w elemencie ScheduleMessage (xmlns="schedule-xml.xsd" dla ZGWM, xmlns="acknowledgement-xml.xsd" dla OGWM i PGWM oraz xmlns="confirmation-xml.xsd" dla UGWM). Dla dokumentów zwi!zanych z wymian! mi%dzysystemow! z listy kodów dopuszczalnych dla Typów Roli usuni%to kod Z01 obowi!zuj!cy dotychczas dla Operatora Rynku i zast!piono go kodem A28. Dodano nowe typy potwierdze) biznesowych typu IOD o tre'ci NP_MSGID (w przypadku, gdy dokument posiada MSG_ID w niepoprawnym formacie lub niedopuszczalnej zawarto'ci), DU_MSGID (w przypadku, gdy dokument zosta przesany ze zduplikowanym MSG_ID) oraz DU_DANE (w przypadku, gdy dokument pomiarowy zosta przesany ze zduplikowanym danymi godzinowymi). Zaimplementowano warstw% bezpiecze)stwa skadaj!c! si% z mechanizmów szyfrowania, autentykacji i autoryzacji wykorzystuj!cych kanay SSL WebSphere MQ. Niniejsza wersja Standardów technicznych systemu WIRE w wersji WIRE 9.0 zawiera zmiany wynikaj!ce z Karty aktualizacji nr B/7/2008 IRiESP-Bilansowanie. Zmiany zawarte w niniejszej wersji wchodz! w $ycie z dniem r. W stosunku do wersji WIRE 8.0 zmianie ulega zawarto'8 dokumentów z obszaru Ofert Handlowychcz%'8 handlowa, dla których usuni%te zostay informacje dotycz!ce Sumarycznej wielko'ci energii elektrycznej z USE netto, Sumarycznej wielko'ci energii elektrycznej z USE brutto, Udziau w regulacji JG oraz Typie pasma. Zmiany nast!piy równie$ w dokumentach rozliczeniowych z zakresu regulacyjnych usug systemowych (RUS) i obejmoway usuni%cie sekcji dotycz!cych: rezerwy sekundowej w gotowo'ci, wykorzystania rezerwy sekundowej, rezerwy minutowej w gotowo'ci, wykorzystania rezerwy minutowej, rezerwy odtworzeniowej, rezerwy trwaej, gotowo'ci do pracy w ukadach wydzielonych oraz wspóczynników statystycznych brutto/netto. Dodane zostay z kolei sekcje dotycz!ce: udziau w regulacji pierwotnej, udziau w regulacji wtórnej,operacyjnej rezerwy mocy. Dla rozliczenia dobowego usuni%to dane dotycz!ce cen dobowych poszczególnych usug. Modyfikacji ulega tak$e zawarto'ci dokumentu RD poprzez dodanie pola zawieraj!cego wielko'8 rozliczeniowej ceny uprawnie) do emisji CO 2. W dokumencie BPKDH dodano pola zawieraj!ce: wielko'8 ró$nicy pomi%dzy zweryfikowan! i skorygowan! ilo'ci! dostaw energii rozliczanej, jako energia swobodna oraz jako energia wymuszona a tak$e zmieniono liczb% pasm z [1...10] na [0...11]. W dokumencie PKDK usuni%to pola dotycz!ce: generacji wg zweryfikowanych pozycji kontraktowych, planowanego zakupu na RB oraz planowanej redukcji na RB, natomiast w dokumentach PKDJ i WPKDJ zmieni- a si% nazwa pola znacznik udziau w regulacji na planowane wykorzystanie do regulacji pierwotnej i wtórnej. Wersja WIRE 9.0 zawiera równie$ zmiany zwi!zane z wdro$eniem obsugi procesów rozlicze) kosztów uruchomie) (KU). Zaprzestano wysyania dokumentów rozliczeniowych dotycz!cych GWS za doby handlowe po Wydu$ono dopuszczaln! liczb% znaków w polu KDO - kod pocztowy z 6 do 10 oraz dopuszczaln! liczb% znaków ze 100 do 200 dla pól typu tnazwaobiektu. Dla dziedziny wyliczalnej typu tnumerpasma dodano dopuszczaln! warto'8 11. Ponadto dokumencie KMB zostaa zmieniona liczno'8 sekcji KZMB tak, aby bya ona opcjonalna. W warstwie komunikacyjnej nast!piy zmiany zwi!zane z wdro$eniem kompresji komunikatów w kana- ach komunikacyjnych oraz ze zmian! zawarto'ci komunikatów specjalnych IOD/POD. Z uwagi na trwaj!cy proces wdra$ania systemów rynkowych, a tak$e prace zwi!zane z rozwojem rynku energii elektrycznej Polsce, PSE-Operator S.A. jako dopuszcza mo$liwo'8 modyfikacji niniejszego dokumentu, wynikaj!cych z konieczno'ci zachowania spójno'ci wszystkich rozwi!za) rynkowych. data: Wersja 9.0 z dnia Strona 6 z 91

7 Spis treci: 1 PODSTAWOWE INFORMACJE O SYSTEMIE WYMIANY INFORMACJI RYNKU ENERGII (WIRE) WPROWADZENIE ROLA I ZADANIA WIRE ZASADY WYMIANY INFORMACJI POPRZEZ WIRE DOKUMENTY XML W WIRE PROCEDURY WYMIANY INFORMACJI POPRZEZ WIRE DOKUMENTY BIZNESOWE PRZEKAZYWANE POPRZEZ WIRE Procedura Zgaszania Danych Handlowych i Technicznych na Rynku Bilansuj!cym (ZDHT) Zgaszanie Umów Sprzeda5y Energii Zgaszanie Ofert Bilansuj"cych cz ci handlowej Zgaszanie Ofert Bilansuj"cych cz ci technicznej Procedura Zgaszania Danych Wymiany Mi%dzysystemowej (ZDWM) Procedura Planowania Dobowego Przygotowanie Bilansu Techniczno-Handlowego Dobowego (BTHD) Przygotowanie Wst pnego Planu Koordynacyjnego Dobowego (WPKD) Tworzenie Planu Koordynacyjnego Dobowego (PKD) Procedura Konfigurowania Systemu Pomiarowo-Rozliczeniowego (KSPR) Procedury Rozliczenia Rynku Energii Przetwarzanie Danych Pomiarowo-Rozliczeniowych (DPR) Rejestracja Planu Koordynacyjnego Dobowego (RPKD) Rozliczenie Rynku Bilansuj"cego (RRB) Rozliczenie Regulacyjnych Usug Systemowych (RUS) Rozliczenie Kosztów UruchomieB (KU) Testowanie, diagnozowanie oraz bie$!ce monitorowanie komunikacji pomi%dzy OSP i OR ARCHITEKTURA SYSTEMU WIRE WTZUY SYSTEMU WIRE I ICH FUNKCJE WARSTWY SYSTEMU WIRE I ICH FUNKCJE Warstwy systemu WIRE Warstwa komunikacji z systemami zewn%trznymi Warstwa dystrybucji komunikatów Warstwa komunikacji z systemami wewn%trznymi Warstwa archiwizacji komunikatów i dokumentów Warstwa publikacji dokumentów WTZEU CENTRALNY WIRE Funkcjonalno'8 w%za centralnego WIRE Moduy w%za centralnego WIRE Funkcje realizowane przez modu SOWI-Administrator Funkcje realizowane przez modu WIRE-Router Funkcje realizowane przez modu WIRE-Archiwum Funkcje realizowane przez aplikacj% CCO SYSTEM REZERWOWEGO PRZEKAZYWANIA ZGUOSZEV WIRE/RP Funkcjonalno'8 moduu WIRE/RP Funkcje realizowane przez modu WIRE/RP WTZUY LOKALNE WIRE Minimalna funkcjonalno'8 w%za lokalnego WIRE Wymagania techniczne w%za lokalnego WIRE TECHNOLOGIA REALIZACJI WTZUÓW WIRE Narz%dzia technologiczne zastosowane w systemie WIRE Narz%dzie szyfrowania komunikatów (VPN) Narz%dzie komunikacji mi%dzy systemami WIRE (WebSphere MQ) Protokó transmisji danych (TCP / IP) DOKUMENTY I KOMUNIKATY W SYSTEMIE WIRE Informacje ogólne data: Wersja 9.0 z dnia Strona 7 z 91

8 2.7.2 Opis dokumentów XML Opis komunikatów Komunikaty biznesowe Komunikaty specjalne Zgodno'8 nagówków XML i JMS Identyfikatory dokumentów XML w systemie WIRE Identyfikatory komunikatów w systemie WIRE Informacje o b%dach przekazywane w komunikatach Struktura komunikatu WebSphere MQ SCHEMATY PRZEPUYWU KOMUNIKATÓW I DOKUMENTÓW W WIRE Schemat potwierdze) aplikacyjnych Schemat potwierdze) biznesowych Schemat potwierdze) WebSphere MQ DOKUMENTY ELEKTRONICZNE WYMIENIANE W SYSTEMIE WIRE DOKUMENTY WYMIENIANE W RAMACH PROCEDURY ZGUASZANIA DANYCH HANDLOWYCH I TECHNICZNYCH NA RYNKU BILANSUJXCYM (ZDHT) Zgaszanie Umów Sprzeda$y Energii Zgoszenie Umów Sprzeda5y Energii (ZUSE) Informacja o niezgodnoci Zgoszenia Umów Sprzeda5y Energii (IZUSE) Informacja Uzupeniaj"ca o niezgodnoci w Zgoszeniach Umów Sprzeda5y Energii (IUZUSE) Przyj cie Zgoszenia Umów Sprzeda5y Energii (PZUSE) Przyj cie ze zmianami Zgoszenia Umów Sprzeda5y Energii (PZZUSE) Odrzucenie Zgoszenia Umów Sprzeda5y Energii (OZUSE) Brak Zgoszenia Umów Sprzeda5y Energii (BZUSE) Przyj te Umowy Sprzeda5y Energii (PUSE) Zgaszanie Ofert Bilansuj!cych cz%'8 handlowa Zgoszenie Oferty Bilansuj"cej - cz D handlowa (ZOBH) Informacja o niezgodnoci Zgoszenia Oferty Bilansuj"cej - cz ci handlowej (IZOBH) Przyj cie Zgoszenia Oferty Bilansuj"cej - cz ci handlowej (PZOBH) Odrzucenie Zgoszenia Oferty Bilansuj"cej - cz ci handlowej (OZOBH) Brak Zgoszenia Oferty Bilansuj"cej cz ci handlowej (BZOBH) Przyj ta Oferta Bilansuj"ca - cz D handlowa (POBH) Zgaszanie Ofert Bilansuj!cych cz%'8 techniczna Zgoszenie Oferty Bilansuj"cej - cz D techniczna (ZOBT) Informacja o niezgodnoci Zgoszenia Oferty Bilansuj"cej - cz ci technicznej (IZOBT) Przyj cie Zgoszenia Oferty Bilansuj"cej - cz ci technicznej (PZOBT) Odrzucenie Zgoszenia Oferty Bilansuj"cej - cz ci technicznej (OZOBT) Brak Zgoszenia Oferty Bilansuj"cej - cz ci technicznej (BZOBT) Przyj ta Oferta Bilansuj"ca - cz D techniczna (POBT) DOKUMENTY WYMIENIANE W RAMACH PROCEDURY ZGUASZANIA DANYCH WYMIANY MITDZYSYSTEMOWEJ (ZDWM) Zgoszenie Grafików Wymiany Mi%dzysystemowej (ZGWM) Zgoszenie Grafików Wymiany Mi dzysystemowej (ZGWM) Nieprzyj cie do Uzgodnienia Grafików Wymiany Mi dzysystemowej (OGWM) Przyj cie do Uzgodnienia Grafików Wymiany Mi dzysystemowej (PGWM) Uzgodnione Grafiki Wymiany Mi dzysystemowej (UGWM) DOKUMENTY WYMIENIANE W RAMACH PROCEDURY PLANOWANIA DOBOWEGO Tworzenie Bilansu Techniczno-Handlowego Dobowego (BTHD) Bilans Techniczno-Handlowy Dobowy (BTHD) Tworzenie Wst%pnego Planu Koordynacyjnego Dobowego (WPKD) Wst pny Plan Koordynacyjny Dobowy dla KSE (WPKDK) Wst pny Plan Koordynacyjny Dobowy dla JG (WPKDJ) Tworzenie Planu Koordynacyjnego Dobowego (PKD) Plan Koordynacyjny Dobowy dla KSE (PKDK) Plan Koordynacyjny Dobowy dla JG (PKDJ) DOKUMENTY WYMIENIANE W RAMACH PROCEDURY KONFIGUROWANIA SYSTEMU POMIAROWO- ROZLICZENIOWEGO Konfigurowanie systemu pomiarowo-rozliczeniowego (KSPR) Pytanie o Konfiguracj Punktów Pomiarowych (PKPP) Konfiguracja Punktów Pomiarowych (KPP) Informacja o niezgodnoci Konfiguracji Punktów Pomiarowych (IKPP) data: Wersja 9.0 z dnia Strona 8 z 91

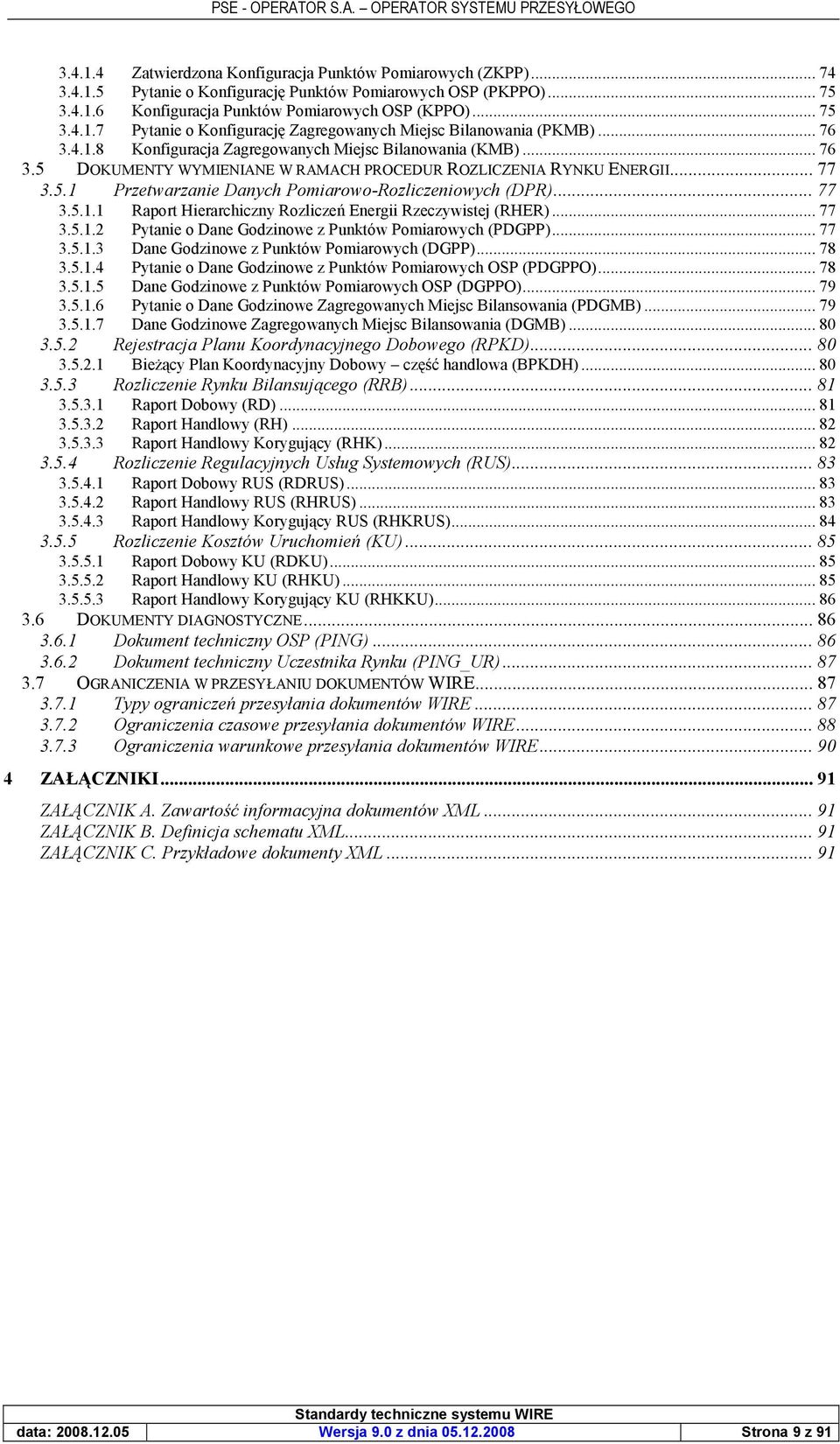

9 Zatwierdzona Konfiguracja Punktów Pomiarowych (ZKPP) Pytanie o Konfiguracj Punktów Pomiarowych OSP (PKPPO) Konfiguracja Punktów Pomiarowych OSP (KPPO) Pytanie o Konfiguracj Zagregowanych Miejsc Bilanowania (PKMB) Konfiguracja Zagregowanych Miejsc Bilanowania (KMB) DOKUMENTY WYMIENIANE W RAMACH PROCEDUR ROZLICZENIA RYNKU ENERGII Przetwarzanie Danych Pomiarowo-Rozliczeniowych (DPR) Raport Hierarchiczny RozliczeB Energii Rzeczywistej (RHER) Pytanie o Dane Godzinowe z Punktów Pomiarowych (PDGPP) Dane Godzinowe z Punktów Pomiarowych (DGPP) Pytanie o Dane Godzinowe z Punktów Pomiarowych OSP (PDGPPO) Dane Godzinowe z Punktów Pomiarowych OSP (DGPPO) Pytanie o Dane Godzinowe Zagregowanych Miejsc Bilansowania (PDGMB) Dane Godzinowe Zagregowanych Miejsc Bilansowania (DGMB) Rejestracja Planu Koordynacyjnego Dobowego (RPKD) Bie5"cy Plan Koordynacyjny Dobowy cz D handlowa (BPKDH) Rozliczenie Rynku Bilansuj!cego (RRB) Raport Dobowy (RD) Raport Handlowy (RH) Raport Handlowy Koryguj"cy (RHK) Rozliczenie Regulacyjnych Usug Systemowych (RUS) Raport Dobowy RUS (RDRUS) Raport Handlowy RUS (RHRUS) Raport Handlowy Koryguj"cy RUS (RHKRUS) Rozliczenie Kosztów Uruchomie) (KU) Raport Dobowy KU (RDKU) Raport Handlowy KU (RHKU) Raport Handlowy Koryguj"cy KU (RHKKU) DOKUMENTY DIAGNOSTYCZNE Dokument techniczny OSP (PING) Dokument techniczny Uczestnika Rynku (PING_UR) OGRANICZENIA W PRZESYUANIU DOKUMENTÓW WIRE Typy ogranicze) przesyania dokumentów WIRE Ograniczenia czasowe przesyania dokumentów WIRE Ograniczenia warunkowe przesyania dokumentów WIRE ZA67CZNIKI ZATUCZNIK A. Zawarto'8 informacyjna dokumentów XML ZATUCZNIK B. Definicja schematu XML ZATUCZNIK C. Przykadowe dokumenty XML data: Wersja 9.0 z dnia Strona 9 z 91

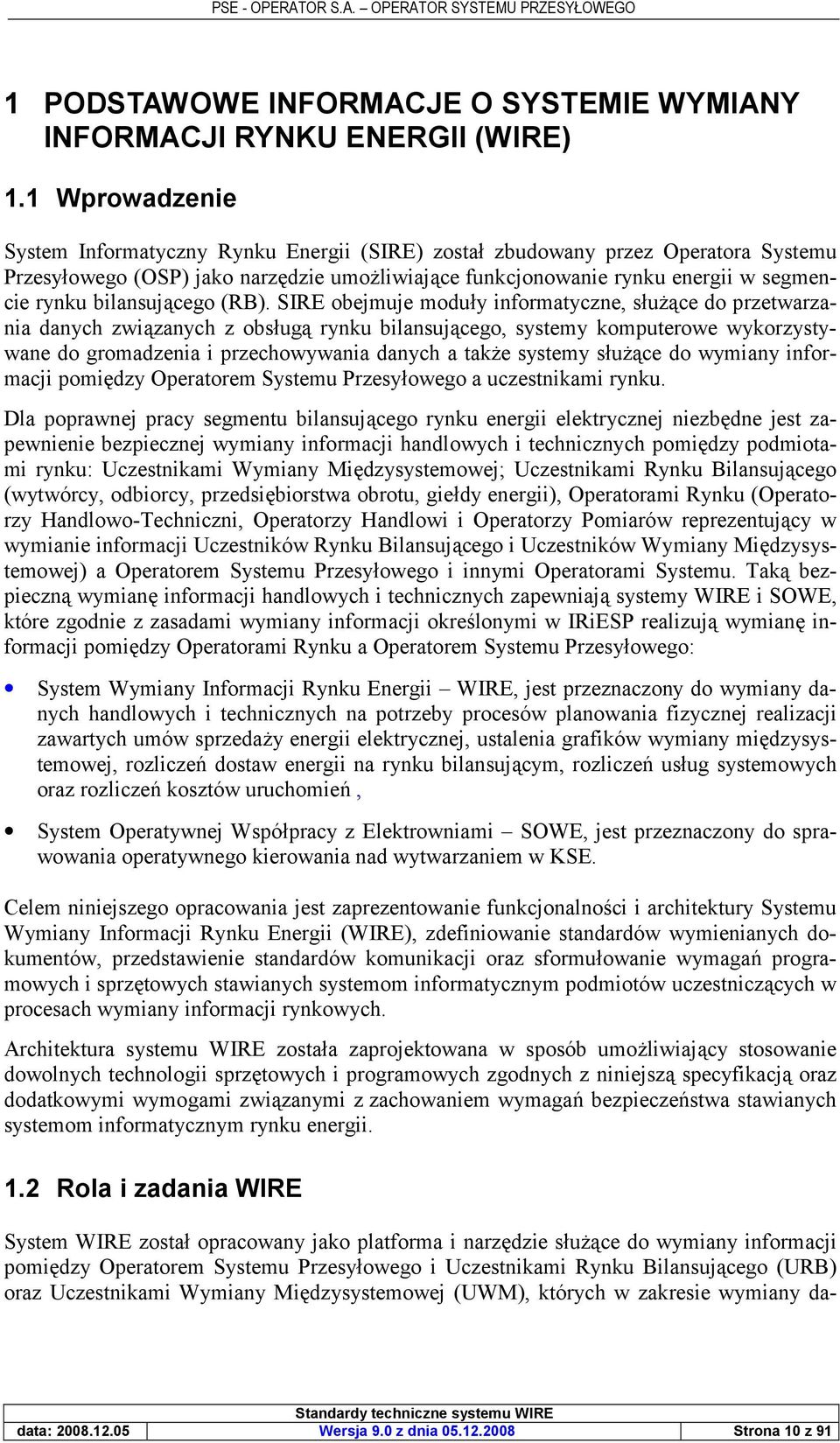

10 1 PODSTAWOWE INFORMACJE O SYSTEMIE WYMIANY INFORMACJI RYNKU ENERGII (WIRE) 1.1 Wprowadzenie System Informatyczny Rynku Energii (SIRE) zosta zbudowany przez Operatora Systemu Przesyowego (OSP) jako narz dzie umo5liwiaj"ce funkcjonowanie rynku energii w segmencie rynku bilansuj"cego (RB). SIRE obejmuje moduy informatyczne, su5"ce do przetwarzania danych zwi"zanych z obsug" rynku bilansuj"cego, systemy komputerowe wykorzystywane do gromadzenia i przechowywania danych a tak5e systemy su5"ce do wymiany informacji pomi dzy Operatorem Systemu Przesyowego a uczestnikami rynku. Dla poprawnej pracy segmentu bilansuj"cego rynku energii elektrycznej niezb dne jest zapewnienie bezpiecznej wymiany informacji handlowych i technicznych pomi dzy podmiotami rynku: Uczestnikami Wymiany Mi dzysystemowej; Uczestnikami Rynku Bilansuj"cego (wytwórcy, odbiorcy, przedsi biorstwa obrotu, giedy energii), Operatorami Rynku (Operatorzy Handlowo-Techniczni, Operatorzy Handlowi i Operatorzy Pomiarów reprezentuj"cy w wymianie informacji Uczestników Rynku Bilansuj"cego i Uczestników Wymiany Mi dzysystemowej) a Operatorem Systemu Przesyowego i innymi Operatorami Systemu. Tak" bezpieczn" wymian informacji handlowych i technicznych zapewniaj" systemy WIRE i SOWE, które zgodnie z zasadami wymiany informacji okrelonymi w IRiESP realizuj" wymian informacji pomi dzy Operatorami Rynku a Operatorem Systemu Przesyowego: System Wymiany Informacji Rynku Energii WIRE, jest przeznaczony do wymiany danych handlowych i technicznych na potrzeby procesów planowania fizycznej realizacji zawartych umów sprzeda5y energii elektrycznej, ustalenia grafików wymiany mi dzysystemowej, rozliczeb dostaw energii na rynku bilansuj"cym, rozliczeb usug systemowych oraz rozliczeb kosztów uruchomieb, System Operatywnej Wspópracy z Elektrowniami SOWE, jest przeznaczony do sprawowania operatywnego kierowania nad wytwarzaniem w KSE. Celem niniejszego opracowania jest zaprezentowanie funkcjonalnoci i architektury Systemu Wymiany Informacji Rynku Energii (WIRE), zdefiniowanie standardów wymienianych dokumentów, przedstawienie standardów komunikacji oraz sformuowanie wymagab programowych i sprz towych stawianych systemom informatycznym podmiotów uczestnicz"cych w procesach wymiany informacji rynkowych. Architektura systemu WIRE zostaa zaprojektowana w sposób umo5liwiaj"cy stosowanie dowolnych technologii sprz towych i programowych zgodnych z niniejsz" specyfikacj" oraz dodatkowymi wymogami zwi"zanymi z zachowaniem wymagab bezpieczebstwa stawianych systemom informatycznym rynku energii. 1.2 Rola i zadania WIRE System WIRE zosta opracowany jako platforma i narz dzie su5"ce do wymiany informacji pomi dzy Operatorem Systemu Przesyowego i Uczestnikami Rynku Bilansuj"cego (URB) oraz Uczestnikami Wymiany Mi dzysystemowej (UWM), których w zakresie wymiany da- data: Wersja 9.0 z dnia Strona 10 z 91

11 nych reprezentuj" Operatorzy Rynku (OR). System WIRE w obszarze RB su5y do wymiany danych handlowych i technicznych na potrzeby planowania pracy KSE, wymiany danych pomiarowych oraz rozliczeb rynku bilansuj"cego. W obszarze wymiany mi dzysystemowej (WM) system WIRE su5y do wymiany danych na potrzeby ustalania grafików wymiany mi dzysystemowej. Dla potrzeb usug systemowych i rozliczenia kosztów uruchomieb system WIRE zapewnia wymian informacji na potrzeby realizacji i rozliczania powy5szych usug. Dane wymieniane pomi dzy podmiotami rynku a OSP s" przesyane w postaci dokumentów elektronicznych o cile okrelonym formacie. System WIRE zapewnia bezpieczn" wymian dokumentów elektronicznych poprzez bezpieczny dost p dla uprawnionych uczestników rynku oraz pewnod przekazywania dokumentów od nadawcy do odbiorcy. 1.3 Zasady wymiany informacji poprzez WIRE W systemie WIRE komunikacja i przekazywanie danych odbywa si pomi dzy Operatorem Systemu Przesyowego i Operatorami Rynku. Operatorzy Rynku administruj" lokalnymi w - zami WIRE/UR a administruje w zem centralnym systemu WIRE. System WIRE zapewnia kontrol przesyanych dokumentów elektronicznych w zakresie dopuszczalnoci nadsyania dokumentów do Operatora Systemu Przesyowego, poprawnoci struktury i formatu dokumentów oraz spenienia ograniczeb w przesyaniu dokumentów. Wszystkie dokumenty przesyane do oraz wysyane przez Operatora Systemu Przesyowego s" gromadzone w Archiwum WIRE, gdzie znajduj" si dokumenty elektroniczne oraz informacje dotycz"ce czasów rejestrowania dokumentów oraz potwierdzeb dla tych dokumentów dokonywanych przez Operatora Systemu Przesyowego. W Archiwum WIRE jest rejestrowany czas dostarczenia dokumentu elektronicznego do OSP. Czas dostarczenia dokumentu do OSP jest znakowany stemplem czasowym wg czasu systemu informatycznego OSP. Czas dostarczenia jest podstaw" weryfikacji daty dostarczenia dokumentu do OSP. 1.4 Dokumenty XML w WIRE Informacje biznesowe w systemie WIRE s" przekazywane w postaci dokumentów elektronicznych przesyanych pomi dzy OSP a OR. Dokument elektroniczny stanowi sformalizowany co do struktury oraz formatu zbiór danych przesyanych w celu realizacji procesów biznesowych na rynku bilansuj"cym. Format dokumentów elektronicznych obowi"zuj"cych w systemie WIRE jest zgodny ze standardem opisu dokumentów XML (ang. Extensible Markup Language). Struktura dokumentów jest opisywana w postaci schematów XSD (ang. XML Schema Definition). Zbiór schematów XSD wraz z opisem zawartoci informacyjnej dokumentów XML stanowi standardy techniczne dokumentów elektronicznych systemu WIRE. data: Wersja 9.0 z dnia Strona 11 z 91

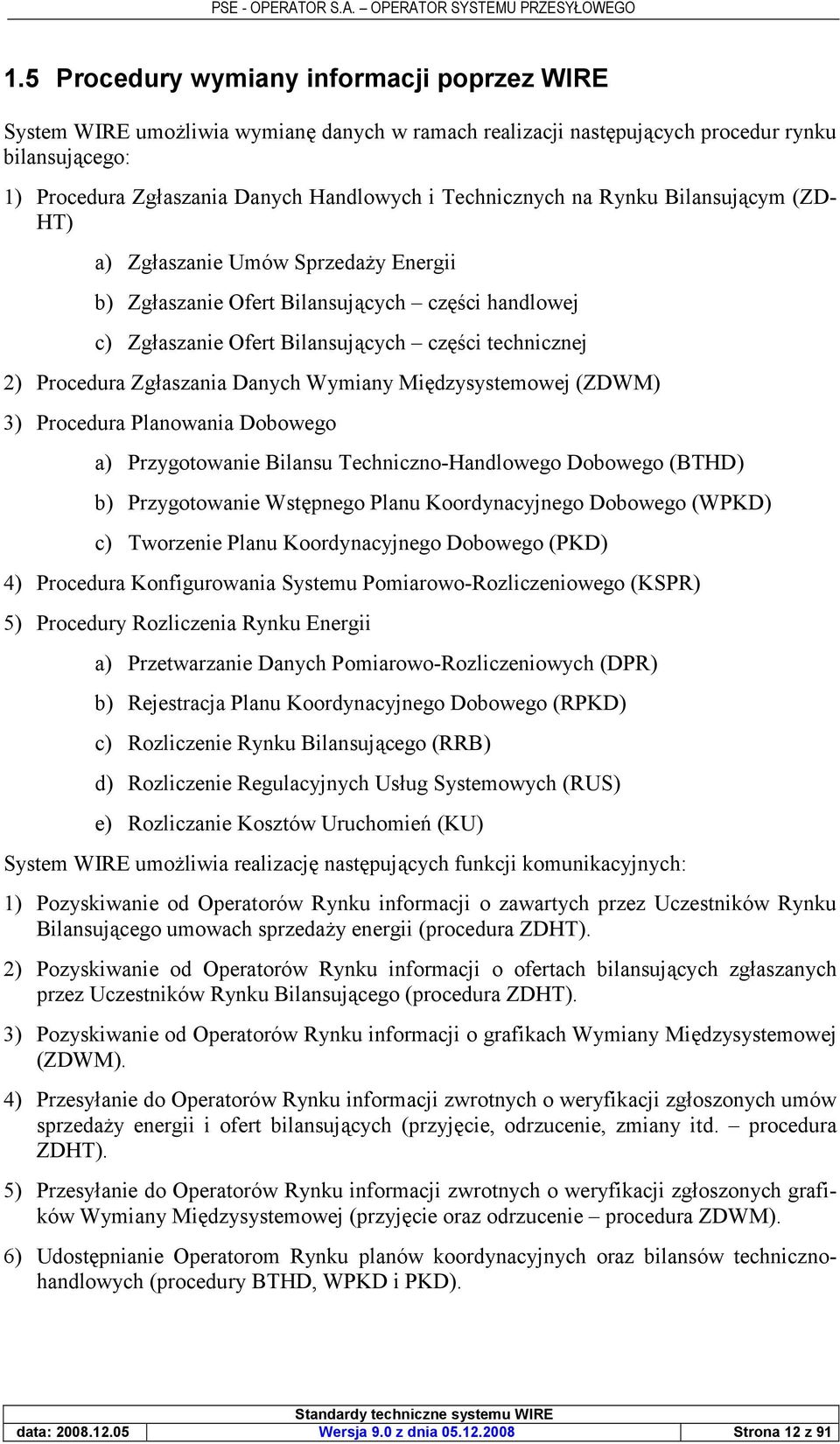

12 1.5 Procedury wymiany informacji poprzez WIRE System WIRE umo5liwia wymian danych w ramach realizacji nast puj"cych procedur rynku bilansuj"cego: 1) Procedura Zgaszania Danych Handlowych i Technicznych na Rynku Bilansuj"cym (ZD- HT) a) Zgaszanie Umów Sprzeda5y Energii b) Zgaszanie Ofert Bilansuj"cych cz ci handlowej c) Zgaszanie Ofert Bilansuj"cych cz ci technicznej 2) Procedura Zgaszania Danych Wymiany Mi dzysystemowej (ZDWM) 3) Procedura Planowania Dobowego a) Przygotowanie Bilansu Techniczno-Handlowego Dobowego (BTHD) b) Przygotowanie Wst pnego Planu Koordynacyjnego Dobowego (WPKD) c) Tworzenie Planu Koordynacyjnego Dobowego (PKD) 4) Procedura Konfigurowania Systemu Pomiarowo-Rozliczeniowego (KSPR) 5) Procedury Rozliczenia Rynku Energii a) Przetwarzanie Danych Pomiarowo-Rozliczeniowych (DPR) b) Rejestracja Planu Koordynacyjnego Dobowego (RPKD) c) Rozliczenie Rynku Bilansuj"cego (RRB) d) Rozliczenie Regulacyjnych Usug Systemowych (RUS) e) Rozliczanie Kosztów UruchomieB (KU) System WIRE umo5liwia realizacj nast puj"cych funkcji komunikacyjnych: 1) Pozyskiwanie od Operatorów Rynku informacji o zawartych przez Uczestników Rynku Bilansuj"cego umowach sprzeda5y energii (procedura ZDHT). 2) Pozyskiwanie od Operatorów Rynku informacji o ofertach bilansuj"cych zgaszanych przez Uczestników Rynku Bilansuj"cego (procedura ZDHT). 3) Pozyskiwanie od Operatorów Rynku informacji o grafikach Wymiany Mi dzysystemowej (ZDWM). 4) Przesyanie do Operatorów Rynku informacji zwrotnych o weryfikacji zgoszonych umów sprzeda5y energii i ofert bilansuj"cych (przyj cie, odrzucenie, zmiany itd. procedura ZDHT). 5) Przesyanie do Operatorów Rynku informacji zwrotnych o weryfikacji zgoszonych grafików Wymiany Mi dzysystemowej (przyj cie oraz odrzucenie procedura ZDWM). 6) Udost pnianie Operatorom Rynku planów koordynacyjnych oraz bilansów technicznohandlowych (procedury BTHD, WPKD i PKD). data: Wersja 9.0 z dnia Strona 12 z 91

13 7) Wymiana mi dzy Operatorem Systemu Przesyowego a Operatorami Rynku danych konfiguracyjnych Fizycznych Punktów Pomiarowo-Rozliczeniowych (FPP) i Zagregowanych Miejsc Bilansowania (ZMB) (procedura KSPR). 8) Wymiana mi dzy Operatorem Systemu Przesyowego a Operatorami Rynku danych pomiarowo-rozliczeniowych (procedura DPR). 9) Przesyanie do Operatorów Rynku danych rozliczeniowych ilociowych i wartociowych Rynku Bilansuj"cego (procedury RPKD, DPR, RRB, RUS, KU). data: Wersja 9.0 z dnia Strona 13 z 91

14 *(t-2 do t-1) patrz ramy czasowe emitowania dokumentu ZGWM, OGWM i PGWM Rys. 1. Procesy wymieniajce dokumenty biznesowe poprzez system WIRE data: Wersja 9.0 z dnia Strona 14 z 91

15 PSE - OPERATOR S.A. OPERATOR SYSTEMU PRZESY;OWEGO 1.6 Dokumenty biznesowe przekazywane poprzez WIRE Procedura Zgaszania Danych Handlowych i Technicznych na Rynku Bilansujcym (ZDHT) System WIRE w ramach procedury Zgaszania Danych Handlowych i Technicznych na Rynku Bilansuj"cym (ZDHT) umo5liwia Operatorom Rynku zgaszanie zawartych Umów Sprzeda5y Energii, ofert bilansuj"cych oraz pozyskiwanie informacji zwrotnych o reakcji na te zgoszenia Operatora Systemu Przesyowego po przeprowadzeniu weryfikacji zgoszeb. Operatorzy Rynku otrzymuj" informacje o wynikach weryfikacji zarówno na bie5"co po przesaniu zgoszeb jak i w wyniku weryfikacji ostatecznej, po zakobczeniu procedury pozyskiwania zgoszeb Zg:aszanie Umów Sprzeda<y Energii W ramach tej procedury przekazywane s" nast puj"ce dokumenty XML: od Operatorów Rynku do Operatora Systemu Przesyowego: - Zgoszenie Umowy Sprzeda5y Energii (ZUSE) od Operatora Systemu Przesyowego do Operatorów Rynku: - Informacja o niezgodnoci Zgoszenia Umowy Sprzeda5y Energii (IZUSE) - Informacja Uzupeniaj"ca o niezgodnociach ZgoszeB Umów Sprzeda5y Energii (IUZUSE) - Przyj cie ze zmianami Zgoszenia Umowy Sprzeda5y Energii (PZZUSE) - Przyj cie Zgoszenia Umowy Sprzeda5y Energii (PZUSE) - Odrzucenie Zgoszenia Umowy Sprzeda5y Energii (OZUSE) - Brak Zgoszenia Umowy Sprzeda5y Energii (BZUSE) - Przyj te Umowy Sprzeda5y Energii (PUSE) Zg:aszanie Ofert BilansujBcych czeci handlowej W ramach tej procedury przekazywane s" nast puj"ce dokumenty XML: od Operatorów Rynku do Operatora Systemu Przesyowego: - Zgoszenie Oferty Bilansuj"cej cz D handlowa (ZOBH) od Operatora Systemu Przesyowego do Operatorów Rynku: - Informacja o niezgodnoci Zgoszenia Oferty Bilansuj"cej cz ci handlowej (IZOBH) - Przyj cie Zgoszenia Oferty Bilansuj"cej cz ci handlowej (PZOBH) data: Wersja 9.0 z dnia Strona 15 z 91

16 - Odrzucenie Zgoszenia Oferty Bilansuj"cej cz ci handlowej (OZOBH) - Brak Zgoszenia Oferty Bilansuj"cej cz ci handlowej (BZOBH) - Przyj ta Oferta Bilansuj"ca cz D handlowa (POBH) Zg:aszanie Ofert BilansujBcych czeci technicznej W ramach tej procedury przekazywane s" nast puj"ce dokumenty XML: od Operatorów Rynku do Operatora Systemu Przesyowego: - Zgoszenie Oferty Bilansuj"cej cz D techniczna (ZOBT) od Operatora Systemu Przesyowego do Operatorów Rynku: - Informacja o niezgodnoci Zgoszenia Oferty Bilansuj"cej cz ci technicznej (IZOBT) - Przyj cie Zgoszenia Oferty Bilansuj"cej cz ci technicznej (PZOBT) - Odrzucenie Zgoszenia Oferty Bilansuj"cej cz ci technicznej (OZOBT) - Brak Zgoszenia Oferty Bilansuj"cej cz D techniczna (BZOBT) - Przyj ta Oferta Bilansuj"ca cz D techniczna (POBT) Procedura Zgaszania Danych Wymiany Mi&dzysystemowej (ZDWM) System WIRE w ramach procedury Zgaszania Danych Wymiany Mi dzysystemowej (ZDWM) umo5liwia UWM, poprzez swoich OR, zgaszanie w trybie tygodniowym, dobowym oraz dodatkowym dokumentów ZGWM. W trybie tygodniowym OSP przyjmuje wst pne zgoszenia ZGWM. W trybie dobowym OSP przyjmuje ZGWM w celu realizacji USE WM i wyznaczania AAC dobowego. Przekazywane w trybie dobowym ZGWM s" aktualizacj" ZGWM przekazanych w trybie tygodniowym. Przekazane w trybie dodatkowym ZGWM s" aktualizacj" ZGWM przekazanych w trybie dobowym lub w przypadku gdy te nie zostay przesane s" aktualizacj" zgoszeb przekazanych w trybie tygodniowym jedynie w zakresie dodatkowych grafików wynikaj"cych z przetargu dobowego na zdolnoci przesyowe W ramach trybu tygodniowego przekazywane s" nast puj"ce dokumenty XML: od Uczestników Wymiany Mi dzysystemowej do Operatora Systemu Przesyowego: - Zgoszenie Grafików Wymiany Mi dzysystemowej (ZGWM) data: Wersja 9.0 z dnia Strona 16 z 91

17 od Operatora Systemu Przesyowego do Operatorów Rynku: - Nieprzyj cie do Uzgodnienia Grafików Wymiany Mi dzysystemowej (OGWM), W ramach trybu dobowego przekazywane s" nast puj"ce dokumenty XML: od Operatorów Rynku do Operatora Systemu Przesyowego: - Zgoszenie Grafików Wymiany Mi dzysystemowej (ZGWM) od Operatora Systemu Przesyowego do Operatorów Rynku: - Przyj cie do Uzgodnienia GrafikówWymiany Mi dzysystemowej (PGWM), - Nieprzyj cie do Uzgodnienia Grafików Wymiany Mi dzysystemowej (OGWM), - Uzgodnione Grafiki Wymiany Mi dzysystemowej (UGWM) W ramach trybu dodatkowego przekazywane s" nast puj"ce dokumenty XML: od Operatorów Rynku do Operatora Systemu Przesyowego: - Zgoszenie Grafików Wymiany Mi dzysystemowej (ZGWM) od Operatora Systemu Przesyowego do Operatorów Rynku: - Przyj cie do Uzgodnienia GrafikówWymiany Mi dzysystemowej (PGWM), - Nieprzyj cie do Uzgodnienia Grafików Wymiany Mi dzysystemowej (OGWM), - Uzgodnione Grafiki Wymiany Mi dzysystemowej (UGWM) Procedura Planowania Dobowego Przygotowanie Bilansu Techniczno-Handlowego Dobowego (BTHD) System WIRE w ramach procedury Przygotowywania Bilansu Techniczno-Handlowego Dobowego (BTHD) umo5liwia Operatorowi Systemu Przesyowego przesanie do Operatorów Rynku Bilansu Techniczno-Handlowego Dobowego na siedem dni w przód. W ramach tej procedury przekazywane s" nast puj"ce dokumenty XML: od Operatora Systemu Przesyowego do Operatorów Rynku: - Bilans Techniczno-Handlowy Dobowy (BTHD) Przygotowanie WstEpnego Planu Koordynacyjnego Dobowego (WPKD) System WIRE w ramach procedury Przygotowywania Wst pnego Planu Koordynacyjnego Dobowego (WPKD) umo5liwia Operatorowi Systemu Przesyowego przesanie do Operatorów Rynku Wst pnego Planu Koordynacyjnego Dobowego. W ramach tej procedury przekazywane s" nast puj"ce dokumenty XML: data: Wersja 9.0 z dnia Strona 17 z 91

18 od Operatora Systemu Przesyowego do Operatorów Rynku: - Wst pny Plan Koordynacyjny Dobowy dla KSE (WPKDK) - Wst pny Plan Koordynacyjny Dobowy dla JG (WPKDJ) Tworzenie Planu Koordynacyjnego Dobowego (PKD) System WIRE w ramach procedury Tworzenia Planu Koordynacyjnego Dobowego (PKD) umo5liwia Operatorowi Systemu Przesyowego przesanie do Operatorów Rynku Planu Koordynacyjnego Dobowego. W ramach tej procedury przekazywane s" nast puj"ce dokumenty XML: od Operatora Systemu Przesyowego do Operatora Rynku: - Plan Koordynacyjny Dobowy dla KSE (PKDK) - Plan Koordynacyjny Dobowy dla JG (PKDJ) Procedura Konfigurowania Systemu Pomiarowo- Rozliczeniowego (KSPR) System WIRE w ramach procedury Konfigurowania Systemu Pomiarowo-Rozliczeniowego (KSPR) umo5liwia Operatorowi Systemu Przesyowego i Operatorom Rynku wymian informacji umo5liwiaj"cych definiowanie obiektów systemu pomiarowo-rozliczeniowego Fizycznych Punktów Pomiarowych (FPP) oraz Zagregowanych Miejsc Bilansowania (ZMB). W ramach procedury przekazywane s" nast puj"ce dokumenty XML: od Operatorów Rynku do Operatora Systemu Przesyowego: - Konfiguracja Punktów Pomiarowych (KPP) - Pytanie o Konfiguracj Punktów Pomiarowych OSP (PKPPO) - Pytanie o Konfiguracj Zagregowanych Miejsc Bilansowania (PKMB) od Operatora Systemu Przesyowego do Operatorów Rynku: - Pytanie o Konfiguracj Punktów Pomiarowych (PKPP) - Informacja o niezgodnoci Konfiguracji Punktów Pomiarowych (IKPP) - Zatwierdzona Konfiguracja Punktów Pomiarowych (ZKPP) - Konfiguracja Punktów Pomiarowych OSP (KPPO) - Konfiguracja Zagregowanych Miejsc Bilansowania (KMB) data: Wersja 9.0 z dnia Strona 18 z 91

19 1.6.5 Procedury Rozliczenia Rynku Energii Przetwarzanie Danych Pomiarowo-Rozliczeniowych (DPR) System WIRE w ramach procedury Przetwarzania Danych Pomiarowo-Rozliczeniowych (DPR) umo5liwia Operatorowi Systemu Przesyowego i Operatorom Rynku wymian informacji pomiarowych pomi dzy Centralnym Systemem Pomiarowym-Rozliczeniowym (CSPR) a Lokalnymi Systemami Pomiarowo-Rozliczeniowmi (LSPR) wykorzystywanymi do gromadzenia i udost pniania danych pomiarowych i systemami OSD przeznaczonymi do wyznaczania danych pomiarowo-rozliczeniowych reprezentuj"cych dostawy energii we fragmentach sieci dystrybucyjnej nie obj tej obszarem Rynku Bilansuj"cego. W ramach procedury przekazywane s" nast puj"ce dokumenty XML: od Operatora Systemu Przesyowego do Operatorów Rynku: - Pytanie o Dane Godzinowe z Punktów Pomiarowych (PDGPP) - Dane Godzinowe z Punktów Pomiarowych OSP (DGPPO) - Pytanie o Dane Godzinowe Zagregowanych Miejsc Bilansowania (PDGMB) - Raport Hierarchiczny RozliczeB Energii Rzeczywistej (RHER) od Operatorów Rynku do Operatora Systemu Przesyowego: - Dane Godzinowe z Punktów Pomiarowych (DGPP) - Pytanie o Dane Godzinowe z Punktów Pomiarowych OSP (PDGPPO) - Dane Godzinowe Zagregowanych Miejsc Bilansowania (DGMB) Rejestracja Planu Koordynacyjnego Dobowego (RPKD) System WIRE w ramach procedury Rejestracji Planu Koordynacyjnego Dobowego (RPKD) umo5liwia Operatorowi Systemu Przesyowego przesanie do Operatorów Rynku dokumentu rejestruj"cego wykonanie planu PKD dla doby n. W ramach procedury przekazywane s" nast puj"ce dokumenty XML: od Operatora Systemu Przesyowego do Operatorów Rynku: - Bie5"cy Plan Koordynacyjny Dobowy cz D handlowa (BPKDH) Rozliczenie Rynku BilansujBcego (RRB) System WIRE w ramach procedury Rozliczenia Rynku Bilansuj"cego (RRB) umo5liwia Operatorowi Systemu Przesyowego przesanie do Operatorów Rynku dokumentów rozliczeniowych rynku bilansuj"cego dla poszczególnych dni (w wersji podstawowej i zweryfikowanej) oraz poszczególnych dekad (w wersji podstawowej i koryguj"cej). W ramach procedury przekazywane s" nast puj"ce dokumenty XML: od Operatora Systemu Przesyowego do Operatorów Rynku: data: Wersja 9.0 z dnia Strona 19 z 91

20 - Raport Dobowy [dla doby n] (RD) - Raport Handlowy [dla dekady d] (RH) - Raport Handlowy Koryguj"cy (RHK) Rozliczenie Regulacyjnych Us:ug Systemowych (RUS) System WIRE w ramach procedury Rozliczenia Regulacyjnych Usug Systemowych (RUS) umo5liwia Operatorowi Systemu Przesyowego przesanie do Operatorów Rynku dokumentów rozliczeniowych regulacyjnych usug systemowych, dla poszczególnych dni, poszczególnych miesi cy oraz udost pnianie danych rozliczeniowych skorygowanych. W ramach procedury przekazywane s" nast puj"ce dokumenty XML: od Operatora Systemu Przesyowego do Operatorów Rynku: - Raport Dobowy RUS (RDRUS) - Raport Handlowy RUS (RHRUS) - Raport Handlowy Koryguj"cy RUS (RHKRUS) Rozliczenie Kosztów UruchomieH (KU) System WIRE w ramach procedury Rozliczenia Kosztów UruchomieB (KU) umo5liwia Operatorowi Systemu Przesyowego przesanie do Operatorów Rynku dokumentów rozliczeniowych kosztów uruchomieb, dla poszczególnych dób, poszczególnych miesi cy oraz udost pnianie danych rozliczeniowych skorygowanych. W ramach procedury przekazywane s" nast puj"ce dokumenty XML: od Operatora Systemu Przesyowego do Operatorów Rynku: - Raport Dobowy KU (RDKU) - Raport Handlowy KU (RHKU) - Raport Handlowy Koryguj"cy KU (RHKKU) Testowanie, diagnozowanie oraz bie2ce monitorowanie komunikacji pomi&dzy OSP i OR Procedura testowania i/lub diagnozowania stanu komunikacji jest realizowana w przypadku potrzeby sprawdzenia stanu komunikacji pomi dzy w zami systemu WIRE. Sytuacja taka mo5e mied miejsce w przypadku przy"czania w za lokalnego WIRE do w za centralnego lub w przypadku wyst"pienia awarii na "czu komunikacyjnym pomi dzy w zem lokalnym i centralnym. Monitorowanie stanu komunikacji pomiedzy OSP i OR realizowane jest na bie5"co. W ramach procedur testowania, diagnozowania oraz bie5"cego monitorowania stanu komunikacji poprzez system WIRE przekazywane s" nast puj"ce dokumenty: data: Wersja 9.0 z dnia Strona 20 z 91

21 od Operatora Systemu Przesyowego do Operatorów Rynku: - Dokument Techniczny OSP (PING) od Operatorów Rynku do Operatora Systemu Przesyowego: - Dokument Techniczny Uczestnika Rynku (PING_UR) data: Wersja 9.0 z dnia Strona 21 z 91

22 2 ARCHITEKTURA SYSTEMU WIRE System WIRE, jako narz dzie wspomagaj"ce wymian informacji pomi dzy Operatorami Rynku a Operatorem Systemu Przesyowego, pracuje w architekturze gwiazdy, skadaj"cej si z centralnego systemu WIRE zlokalizowanego po stronie OSP oraz oprogramowania dost powego, zwanego WIRE/UR, zlokalizowanego po stronie Operatorów Rynku. Architektura systemu WIRE zawiera nast puj"ce elementy: w ze centralny zlokalizowany u Operatora Sieci Przesyowej, zrealizowany w oparciu o centraln" baz danych, w której gromadzone s" wszystkie podlegaj"ce wymianie dokumenty elektroniczne oraz dane konfiguracyjne adresatów i systemów komunikacyjnych realizuj"cych pozyskiwanie i udost pnianie dokumentów z/do systemu informatycznego OSP z zachowaniem kontroli i bezpieczebstwa przesyanych danych; w ze centralny obejmuje równie5 modu rezerwowego przekazywania zgoszeb WIRE/RP; w zy lokalne zlokalizowane u Operatorów Rynku (Operatorów Handlowo- Technicznych, Operatorów Handlowych lub Operatorów Pomiarów), umo5liwiaj"ce dost p do w za centralnego oraz wymian danych z zachowaniem standardów okrelonych dla systemu WIRE w zakresie struktury dokumentów, zabezpieczeb i kontroli przesyanych danych. Topologia systemu stanowi ukad gwiazdy, w którym orodek stanowi w ze centralny, administrowany przez OSP, a ramiona stanowi" w zy lokalne, administrowane przez OR. W topologii gwiazdy przesyanie informacji jest mo5liwe jedynie pomi dzy w zami lokalnymi a w zem centralnym i nie ma mo5liwoci bezporedniej wymiany danych pomi dzy w zami lokalnymi. WIRE/UR System OR System bezpieczeastwa OR Sie? dedykowana W?ze@ centralny OSP WIRE/RP System OSP System bezpieczeastwa OSP WIRE/UR System bezpieczeastwa OR Sie? dedykowana WIRE/UR System bezpieczeastwa OR System OR System OR data: Wersja 9.0 z dnia Strona 22 z 91

23 Rys. 2. Ogólny schemat topologii systemu WIRE 2.1 systemu WIRE i ich funkcje W ze centralny, zlokalizowany u Operatora Systemu Przesyowego, zawiera baz danych ewidencyjnych wszystkich w zów lokalnych wraz z parametrami konfiguracyjnymi obiektów komunikacyjnych, umo5liwiaj"cymi poprawn" wymian informacji w systemie WIRE. Baza danych zawiera równie5 konfiguracj dystrybucji oraz pozyskiwania dokumentów w w Ple centralnym oraz konfiguracj ograniczeb w przesyaniu dokumentów elektronicznych. W ze centralny zawiera centralne Archiwum systemu WIRE, w którym s" gromadzone wszystkie dokumenty przesyane w systemie WIRE (wszystkie dokumenty wchodz"ce i wychodz"ce do/z w za centralnego) oraz informacje o procesie wymiany tych dokumentów, w tym czasy rejestracji dokumentów w w zach nadawczym i odbiorczym. Jednym z moduów w za centralnego jest rezerwowy system przekazywania zgoszeb do SIRE WIRE/RP. Umo5liwia on przekazywanie dokumentów zgoszeniowych w przypadku awarii lokalnych w zów po stronie uczestników rynku lub kanau komunikacyjnego pomi dzy systemem WIRE/UR a systemem centralnym WIRE 1. W zy lokalne, zlokalizowane u Operatorów Rynku (Operatorów Handlowych, Operatorów Handlowo-Technicznych oraz Operatorów Pomiarów), zapewniaj" wymian informacji z w zem centralnym z zachowaniem standardów okrelonych dla systemu wymiany informacji rynkowych WIRE. W ze lokalny powinien zawierad wszelkie niezb dne parametry konfiguracyjne, umo5liwiaj"ce wymian informacji z w zem centralnym oraz lokalne Archiwum WIRE, w którym gromadzone s" dokumenty elektroniczne przesyane z/do tego w za. 2.2 Warstwy systemu WIRE i ich funkcje Warstwy systemu WIRE W zy systemu WIRE realizuj" funkcje umiejscowione logicznie w nast puj"cych warstwach funkcjonalnych: Warstwa komunikacji z systemami zewn trznymi, Warstwa dystrybucji komunikatów, Warstwa komunikacji z systemami wewn trznymi, Warstwa archiwizacji komunikatów i dokumentów, Warstwa publikacji dokumentów. Rys. 3. przedstawia warstwy funkcjonalne WIRE oraz przepyw dokumentów pomi dzy warstwami. W ze centralny systemu WIRE realizuje w penym zakresie funkcjonalnod we wszystkich wymienionych powy5ej warstwach. Realizacja funkcjonalnoci w zów lokalnych WIRE 1 Wymaga uruchomienia przez OR rezerwowego kanau komunikacyjnego lub wyst"- pienia z wnioskiem o nadanie dost pu do systemu WIRE/RP przez Internet publiczny. data: Wersja 9.0 z dnia Strona 23 z 91
