Oświadczenie. Stosownie do przepisu art. 20 ust.4 Ustawy z dnia 7 lipca 1994

Transkrypt

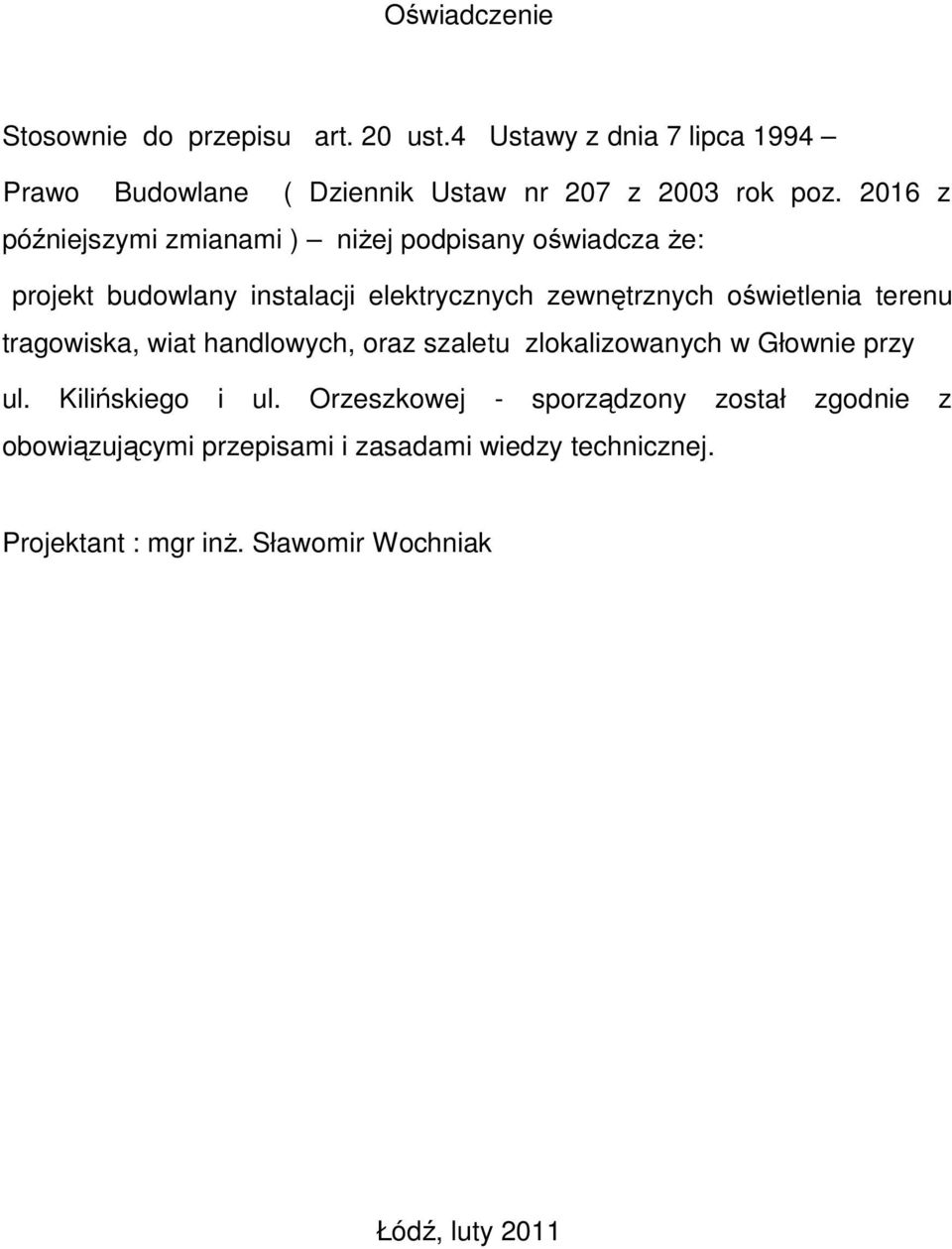

1 Oświadczenie Stosownie do przepisu art. 20 ust.4 Ustawy z dnia 7 lipca 1994 Prawo Budowlane ( Dziennik Ustaw nr 207 z 2003 rok poz z późniejszymi zmianami ) niŝej podpisany oświadcza Ŝe: projekt budowlany instalacji elektrycznych zewnętrznych oświetlenia terenu tragowiska, wiat handlowych, oraz szaletu zlokalizowanych w Głownie przy ul. Kilińskiego i ul. Orzeszkowej - sporządzony został zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projektant : mgr inŝ. Sławomir Wochniak Łódź, luty 2011

2 SPIS ZAWARTOŚCI PROJEKTU 1. Strona tytułowa str Oświadczenie projektanta str Spis Zawartości opracowania str Opis techniczny z obliczeniami str. 4-6 Rysunki E-1- Rzut budynku sanitariatów instalacje elektryczne E-2 Schemat rozdzielni sanitariatów E-3- Instalacja odgromowa budynku sanitariatów E-4- Trasy kablowe terenu wiat handlowych- zagospodarowanie terenu E-5- Rzut wiat instalacje elektryczne E-6- Schemat zasilania i sterowania oświetleniem wiat handlowych

3 OPIS TECHNICZNY do projektu budowlanego w zakresie instalacji elektrycznych wewnętrznych i zewnętrznych n.n. dla budynku sanitariatów oraz terenu targowiska handlowego lokalizowanego w Głownie przy ul. Kilińskiego i Orzeszkowej 1. WSTĘP W Głownie dla budowanego szaletu, wiat handlowych oraz oświetlenia terenu targowiska zachodzi konieczność wykonania projektu instalacji elektrycznych zewnętrznych oraz instalacje elektryczne wewnętrzne. W projekcie instalacji elektrycznych zewnętrznych zaprojektowano zasilanie złącza pomiarowego, trasy kabli i oświetlenie parkingu oraz terenu handlowego, oświetlenie pod wiatami handlowymi. W zakresie projektu instalacji elektrycznych wewnętrznych zaprojektowano instalację gniazd i oświetlenia dla budynku szaletu miejskiego 2. PODSTAWA OPRACOWANIA Niniejsze opracowanie wykonano w oparciu o: 2.1 Warunki zabudowy 2.2 Zlecenie Inwestora 2.3 Dziennik Ustaw nr 81 z 1990r. oraz PN -IEC P.B.U.E wyd. II z 1988r 2.5 Warunki elektryczne: - warunki przyłączenia dla targowiska nr i umowę o świadczenie usług nr 5248/2004/40/0 3. DANE ENERGETYCZNE Napięcie zasilania 400/230 V System ochrony przed poraŝeniem elektrycznym szybkie wyłączenie oraz wyłączniki ochronne. Moce wynikające z projektu instalacji elektrycznych dla budynku szaletu i parkingu Moc zainstalowana Moc obliczeniowa Pi = 13,42kW Po = 10,73kW Wartość prądu dla mocy obliczeniowej Io = 16,2A Wartość głównych zabezpieczeń wynosi 32A moc zainstalowana 18kW

4 Moce wynikające z projektu instalacji elektrycznych dla wiat i terenu handlowego Moc zainstalowana Moc obliczeniowa Pi = 4,9kW Po = 4,9kW Wartość prądu dla mocy obliczeniowej Io = 7,37A Wartość głównych zabezpieczeń wynosi 32A moc zainstalowana 18kW 4. ZAKRES OPRACOWANIA 4.1 Instalacje zewnętrzne przyłącze instalacji elektrycznych dla obszaru wiat handlowych oświetlenie terenu handlowego i wiat oświetlenie parkingu 4.2 Instalacje wewnętrzne Instalacja oświetlenia podstawowego awaryjnego i ewakuacyjnego budynku szaletu Instalacja zasilania gniazd ogrzewania i wentylacji budynku szaletu Instalacja odgromowa 5. SZCZEGÓŁY TECHNICZNE Obszar wiat handlowych Ze słupa A-owego zlokalizowanego przy ul. Kilińskiego poprzez złącze nasłupowe wykonane jako OSZ 26x40 z rozłącznikiem RBK-00 50A naleŝy ułoŝyć kabel YAKY 4x35 wzdłuŝ którego naleŝy ułoŝyć bednarkę FeZN 25x4 do projektowanego złącza pomiarowego. Odcinek pomiędzy linia napowietrzną typu AL. Wykonuje PGE Dystrybucja S.A kablem ASXSN 4x35. Z projektowanej w złącza ZK-1 + TL jako OSZ 80x40 + F zlokalizowanego przy działce w linii regulacyjnej działki naleŝy wyprowadzić obwód kablem YKYŜo 5x10 do tablicy sterującej oświetleniem wiat oraz obszaru targowiska projektowanej jako OSZ 2x40x80. W rozdzielni tej naleŝy wykonać zabezpieczenia zgodne ze schematem a w szczególności wyłączniki nadmiarowo prądowe, wyłączniki róŝnicowo prądowe oraz zabezpieczenie przeciwprzepięciowe. Z rozdzielni tej naleŝy wyprowadzić kabel YKYŜo 5x6 do zasilania oświetlenia terenu targowiska oraz 4 obwody kablem YKYŜo 3x2,5 zasilające oświetlenie poszczególnych wiat. Załączanie oświetlenia odbywać się będzie automatycznie na skutek załzcenia poprzez zegar astronomiczny

5 stycznika. Szafa sterująca wyposaŝona powinna zostać dodatkowo dla celów gospodarczych w obwody gniazd 1 gniazdo 3 faz i 2 gniazda 230V oraz termostat z grzałką zapewniającą poprawne funkcjonowanie układu podczas zimy. Trasa kabli pokazana została na rys E-4 Obszar wiat parkingu i budynku szaletu W związku z rozbiórka budynku na którym zlokalizowane jest przyłącze napowietrzne naleŝy je po uprzednim zgłoszeniu do PGE zdemontować a następnie odtworzyć jako nowe na nowo powstałym budynku szaletu. Ze słupa naleŝy wyprowadzić kabel ASXSN 4x35 do stojaka dachowego a następnie kablem YKY4x10 do złącza ZK-1 + TL typu OSZ 40x80 zawierającego rozłącznik bezpiecznikowy RBK-00 32A oraz licznik energii elektrycznej. Ze złącza tego po elewacji w rurze RL32 naleŝy wykonać zasilanie rozdzielni szaletu typu XL mod W projektowanej tablicy głównej budynku zlokalizowanej w holu naleŝy wykonać, zgodnie z dokumentacją, zabezpieczenie róŝnicowo-prądowe, układ ochronników, zabezpieczenia nadprądowe poszczególnych obwodów, połączenie uziemiające z uziomem szyny uziemiającej Z.S.U i połączenia wyrównawcze o przekroju nie mniejszym niŝ połowa pola przekroju przewodu ochronnego. W budynku mieszkalnym naleŝy wykonać połączenie uziemiające z uziomem szyny uziemiającej Z.S.U i połączenia wyrównawcze o przekroju nie mniejszym niŝ połowa pola przekroju przewodu ochronnego. Przy złączu naleŝy ułoŝyć bednarkę uziemiającą FeZn 4x25, którą powinno się przyłączyć do uziomu otokowego i do której naleŝy przyłączyć na trwale przewód PEN dokonując tym samym rozdziału w złączu układu pracy sieci z TNC na TNC-S. Jako ochronę przeciwprzepięciową zastosować ochronniki przeciwprzepięciowe typu DEHN quard 275 W rozdzielni tej naleŝy wykonać główny wyłącznik prądu jako DPX-I A współpracującego z cewką podnapięciową zasilanego kablem bezhalogenowym ognioodpornym typu NHXH FE 180 E-90 3x1,5 prowadzonego na uchwytach KSA-6 mocowanych co 20cm systemu E-90 W rozdzielni tej znajdować się będzie układ sterujący oświetleniem zewnętrznym w postaci stycznika sterowanego zegarem astronomicznym

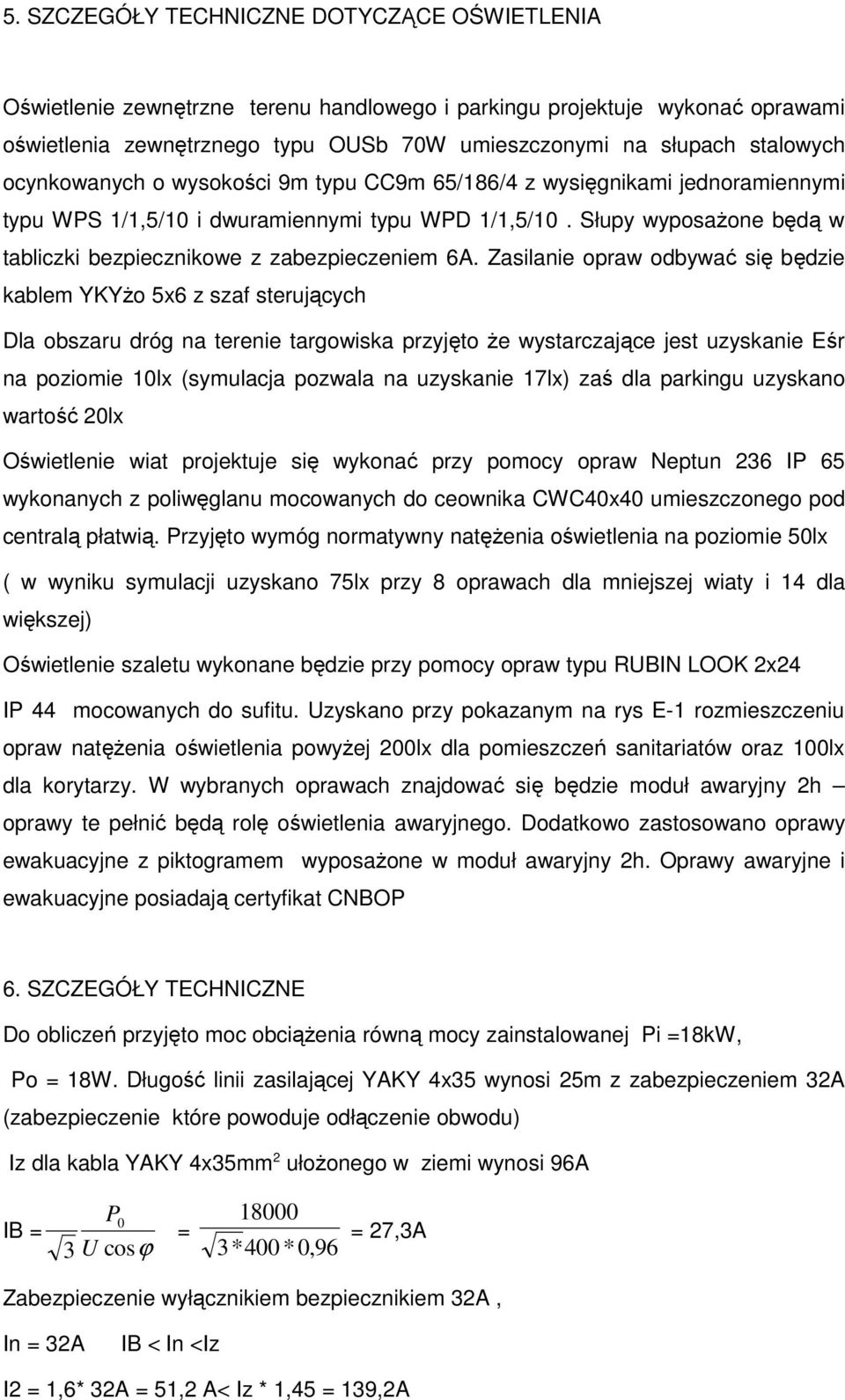

6 5. SZCZEGÓŁY TECHNICZNE DOTYCZĄCE OŚWIETLENIA Oświetlenie zewnętrzne terenu handlowego i parkingu projektuje wykonać oprawami oświetlenia zewnętrznego typu OUSb 70W umieszczonymi na słupach stalowych ocynkowanych o wysokości 9m typu CC9m 65/186/4 z wysięgnikami jednoramiennymi typu WPS 1/1,5/10 i dwuramiennymi typu WPD 1/1,5/10. Słupy wyposaŝone będą w tabliczki bezpiecznikowe z zabezpieczeniem 6A. Zasilanie opraw odbywać się będzie kablem YKYŜo 5x6 z szaf sterujących Dla obszaru dróg na terenie targowiska przyjęto Ŝe wystarczające jest uzyskanie Eśr na poziomie 10lx (symulacja pozwala na uzyskanie 17lx) zaś dla parkingu uzyskano wartość 20lx Oświetlenie wiat projektuje się wykonać przy pomocy opraw Neptun 236 IP 65 wykonanych z poliwęglanu mocowanych do ceownika CWC40x40 umieszczonego pod centralą płatwią. Przyjęto wymóg normatywny natęŝenia oświetlenia na poziomie 50lx ( w wyniku symulacji uzyskano 75lx przy 8 oprawach dla mniejszej wiaty i 14 dla większej) Oświetlenie szaletu wykonane będzie przy pomocy opraw typu RUBIN LOOK 2x24 IP 44 mocowanych do sufitu. Uzyskano przy pokazanym na rys E-1 rozmieszczeniu opraw natęŝenia oświetlenia powyŝej 200lx dla pomieszczeń sanitariatów oraz 100lx dla korytarzy. W wybranych oprawach znajdować się będzie moduł awaryjny 2h oprawy te pełnić będą rolę oświetlenia awaryjnego. Dodatkowo zastosowano oprawy ewakuacyjne z piktogramem wyposaŝone w moduł awaryjny 2h. Oprawy awaryjne i ewakuacyjne posiadają certyfikat CNBOP 6. SZCZEGÓŁY TECHNICZNE Do obliczeń przyjęto moc obciąŝenia równą mocy zainstalowanej Pi =18kW, Po = 18W. Długość linii zasilającej YAKY 4x35 wynosi 25m z zabezpieczeniem 32A (zabezpieczenie które powoduje odłączenie obwodu) Iz dla kabla YAKY 4x35mm 2 ułoŝonego w ziemi wynosi 96A IB = P0 3 U cosϕ = *400*0,96 = 27,3A Zabezpieczenie wyłącznikiem bezpiecznikiem 32A, In = 32A IB < In <Iz I2 = 1,6* 32A = 51,2 A< Iz * 1,45 = 139,2A

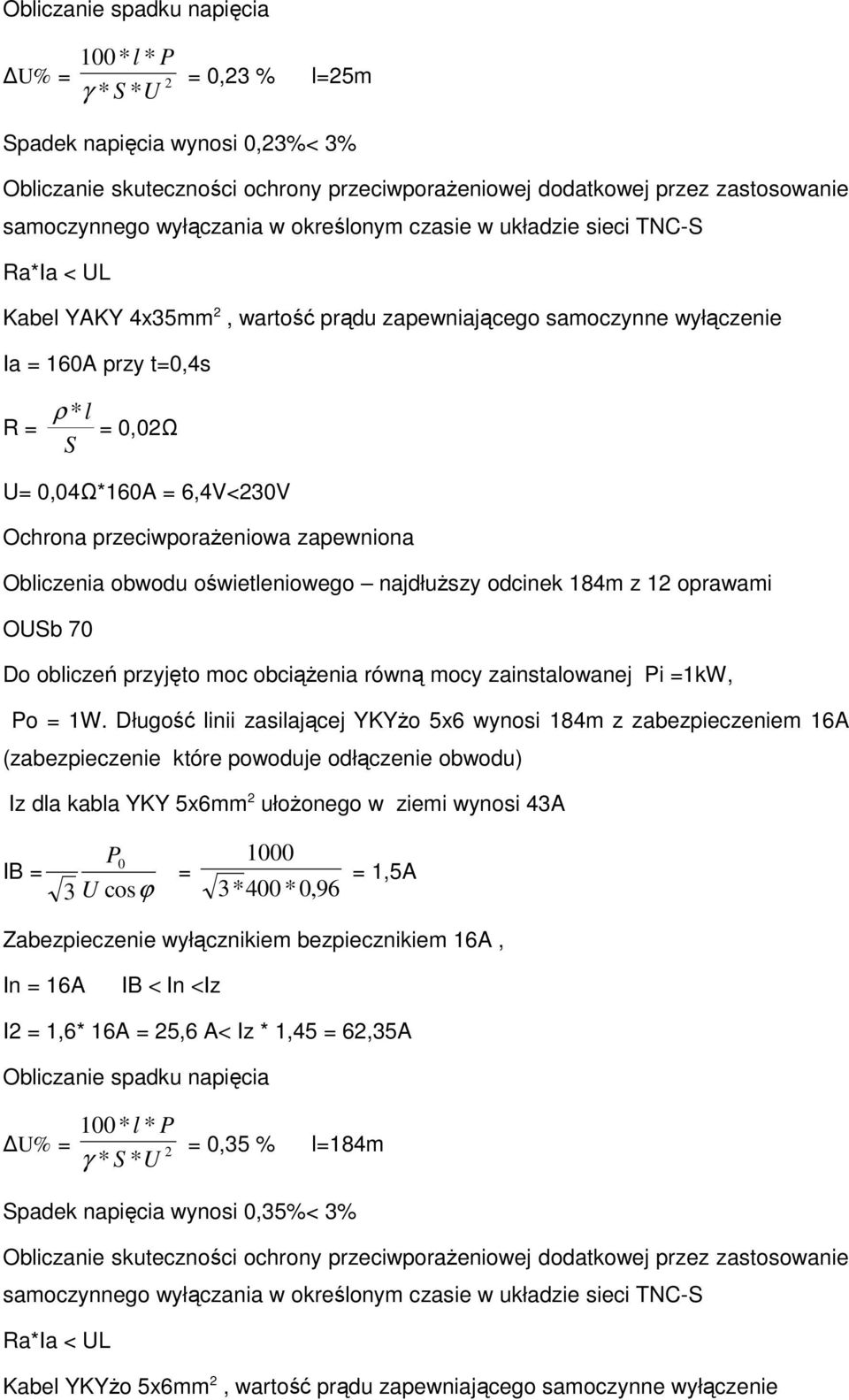

7 Obliczanie spadku napięcia 100* l * P U% = 2 γ * S * U = 0,23 % l=25m Spadek napięcia wynosi 0,23%< 3% Obliczanie skuteczności ochrony przeciwporaŝeniowej dodatkowej przez zastosowanie samoczynnego wyłączania w określonym czasie w układzie sieci TNC-S Ra*Ia < UL Kabel YAKY 4x35mm 2, wartość prądu zapewniającego samoczynne wyłączenie Ia = 160A przy t=0,4s R = ρ *l = 0,02Ω S U= 0,04Ω*160A = 6,4V<230V Ochrona przeciwporaŝeniowa zapewniona Obliczenia obwodu oświetleniowego najdłuŝszy odcinek 184m z 12 oprawami OUSb 70 Do obliczeń przyjęto moc obciąŝenia równą mocy zainstalowanej Pi =1kW, Po = 1W. Długość linii zasilającej YKYŜo 5x6 wynosi 184m z zabezpieczeniem 16A (zabezpieczenie które powoduje odłączenie obwodu) Iz dla kabla YKY 5x6mm 2 ułoŝonego w ziemi wynosi 43A IB = P0 3 U cosϕ = *400*0,96 = 1,5A Zabezpieczenie wyłącznikiem bezpiecznikiem 16A, In = 16A IB < In <Iz I2 = 1,6* 16A = 25,6 A< Iz * 1,45 = 62,35A Obliczanie spadku napięcia 100* l * P U% = 2 γ * S * U = 0,35 % l=184m Spadek napięcia wynosi 0,35%< 3% Obliczanie skuteczności ochrony przeciwporaŝeniowej dodatkowej przez zastosowanie samoczynnego wyłączania w określonym czasie w układzie sieci TNC-S Ra*Ia < UL Kabel YKYŜo 5x6mm 2, wartość prądu zapewniającego samoczynne wyłączenie

8 Ia = 90A przy t=0,4s R = ρ *l = 0,56Ω S U= 1,12Ω*160A = 108,8V<230V Ochrona przeciwporaŝeniowa zapewniona 7. INSTALACJA ODGROMOWA Instalacja odgromowa wykonana zostanie z drutu FeZn Ф8 mocowanego do złącz krzyŝowych cztero śrubowych. Przy centrali wentylacyjnej umieszczonej na dachu naleŝy umieścić maszt na fundamencie o średnicy Ф18mm i wysokości 3m. Wokół budynku naleŝy wykonać uziom otokowy bednarką FeZn 25x4 układana na głębokości 0,6m w odległości 1m od budynku. Połączenie uziomu z zwodami pionowymi wykonać poprzez złącza kontrolne 7. OCHRONA OD PORAśEŃ Ochrona od poraŝeń została zaprojektowana zgodnie z Rozporządzeniem M P z dnia r. ( Dz. U. 81/91) oraz normą. PN -IEC Jako ochronę przed dotykiem pośrednim ( ochrona dodatkowa) przewidziano szybkie wyłączanie. Zgodnie z obecnymi zaleceniami w ochronie od poraŝeń zastosowano ochronę z dodatkowym przewodem ochronnym PE. Przewód ten naleŝy doprowadzić do gniazd wtyczkowych oraz odbiorników na stałe. W instalacjach jednofazowych naleŝy wykonać instalację trójprzewodowo. Na tablicy głównej utworzyć szynę PEN do której naleŝy do której przyłączyć naleŝy przewód N oraz szynę wyrównawczą. Instalacje powyŝsze naleŝy wykonać zgodnie z warunkami technicznymi, jakim powinna odpowiadać ochrona przeciwpoŝarowa w urządzeniach elektrycznych o napięciu do 1kV. UWAGA Instalacja elektryczna powinna być wykonana w odległości od instalacji wodociągowej, gazowej, co i cw zgodnie z wymaganiami zawartymi stosownych przepisach i normach
