3 - 3 - I. ZAWARTOŚĆ PROJEKTU - Strona tytułowa str. : 1 - Oświadczenie str. : 2 - Zawartość projektu str. : 3 1. Przedmiot opracowania str. : 4 2. Podstawa opracowania str. : 4 3. Zakres opracowania str. : 4 4. Charakterystyka energetyczna str. : 4 5. Opis techniczny instalacji elektrycznych str. : 5, 6 i Dobór agregatu prądotwórczego 5.2. Dobór szafy samoczynnego załączania rezerwy zasilania - SZR 5.3. Dobór i układanie kabli NN przyłącza kablowego Instalacja przycisku p.poŝ Instalacja wnętrzowa oświetleniowa i gniazd wtyczkowych Instalacja uziemienia Instalacja odgromowa Ochrona przeciwprzepięciowa Instalacja ochrony od poraŝeń Uwagi końcowe 6. Obliczenia techniczne str. : 8 i 9 5. Informacja BIOZ str. : 10 i Zaświadczenia i oświadczenia str. : 12, 13, 14 i 15 WYKAZ RYSUNKÓW - Rys. nr E Przyłącze kablowe NN - Rys. nr E Schemat jednokreskowy przyłącza kablowego NN - Rys. nr E Instalacja elektryczna w budynku agregatu - Rys. nr E Instalacja uziemienia - Rys. nr E Instalacja odgromowa

Dobór szafy samoczynnego załączania rezerwy zasilania - SZR 5.3. Dobór i układanie kabli NN przyłącza kablowego. 5.4. Instalacja przycisku p.poŝ. 5.5. Instalacja wnętrzowa oświetleniowa i gniazd wtyczkowych.

4 1. Przedmiot opracowania Przedmiotem opracowania jest instalacja elektryczna i dobór agregatu prądotwórczego na potrzeby budynku biurowego Regionalnej Dyrekcji Lasów Państwowych w Pile przy ulicy Kalina nr Podstawa opracowania - wizje lokalne - mapa geodezyjna w skali 1 : podkłady budowlane w skali 1 : 50 - projekt instalacji elektrycznej wewnętrznej budynku. - projekt urządzeń grzewczych z wykorzystaniem energii geotermalnej do ogrzewania budynku - karty katalowe i schematy sterowania automatycznego agregatów prądotwórczych i zestawów samoczynnego załączania rezerwy SZR - przepisy PB, PN, PBUE i Zarządzenia według aktualnego stanu prawnego. 3. Zakres opracowania Projekt techniczny instalacji elektrycznych przewiduje wykonanie następujących instalacji : - dobór agregatu prądotwórczego, - dobór samoczynnego załączania rezerwy zasilania tj. SZR, - dobór i układanie kabli NN przyłącza kablowego, - instalacja przycisku p.poŝ., - instalacja elektryczna wewnętrzna w budynku agregatu, - instalacja uziemienia, - instalacja odgromowa, - instalacja ochrony od poraŝeń. 4. Charakterystyka energetyczna - napięcie zasilania 400/230V, 50 Hz - zasilanie : przyłącze kablowe NN 0,4 kv - moc zainstalowana Pi = W - współczynnik jednoczesności kj = 0,35 - moc zapotrzebowana Pz = W - współczynnik mocy cos ϕ = 0,95 - prąd szczytowy Is = 93,68 A

- projekt urządzeń grzewczych z wykorzystaniem energii geotermalnej do ogrzewania budynku - karty katalowe i schematy sterowania automatycznego agregatów prądotwórczych i zestawów samoczynnego

5 istniejące zabezpieczenie w istniejącej szafie ZKPp WT-2 / gg 3 x 80 A. - pomiar energii elektrycznej - istniejący półpośredni 3-fazowy w ZKPp. 5. Opis techniczny instalacji elektrycznych 5.1. Dobór agregatu prądotwórczego Ze względu na moc zapotrzebowaną, która wynosi 62 kw i współczynnik doboru wynoszący 1,2 projektuje się agregat typu Fi 100 ASCG 100 kva / 80 kw. Agregat prądotwórczy projektuje się w obudowie wyciszonej o wymiarach. Agregat ma być z automatycznym startem. Moc akustyczna - 97 db. Silnik typu diesel. Wszystkie parametry eksploatacyjne i techniczne podane w specyfikacji technicznej, która stanowi integralną część niniejszego projektu technicznego. Agregat prądotwórczy instalować na fundamencie według projektu budowlanego Dobór szafy samoczynnego załączania rezerwy zasilania - SZR Ze względu na projektowany agregat dobieram szafę sterowniczą SZR z dopuszczalnym prądem 160A do 250 A i stycznikami trójfazowymi o parametrach technicznych nie gorszych niŝ w specyfikacji technicznej. Połączenia między agregatem prądotwórczym a szafą SZR wykonać przewodami giętkimi ( LY 70 mm² ), które naleŝy zamówić razem z agregatem i szafą SZR. Szafę SZR montować na posadzce betonowej według rys. nr E Dobór i układanie kabli NN przyłącza kablowego. Kable zasilające dobierane są w zaleŝności od mocy maksymalnej i prądu znamionowego agregatu prądotwórczego. Przy prądzie znamionowym wynoszącym 144 A dobieram kabel YKY 5 x 70 mm² o dopuszczalności prądowej Jdd = 260 A. Kabel YKY 5 x 70 mm² naleŝy ułoŝyć od istniejących podstaw bezp. w złącza ZKPp do szafy układu SZR. Drugi kabel YKY 5 x 70 mm² ułoŝyć od szafy SZR do projektowanych podstaw bezp. w złączu ZKPp. Do projektowanych podstaw bezp. podłączyć istniejący kabel YKY 5 x 50 mm², który stanowi WLZ do tablicy głównej TG. Punkt podziału szyny PEN na PE i N wykonać w złączu ZKPp, w której podłączyć płaskownik FeZn 30 x 4 mm do szyny PEN. Płaskownik FeZn 30 x 4 mm ułoŝyć w rowie kablowym i podłączyć do uziomu otokowego budynku agregatu. Rezystancja uziomu powinna być nie większa niŝ 10 Ω. Kable naleŝy układać na głębokości 90 cm. Pod chodnikiem z polbruku i przy podejściu do szafy SZR kable układać w rurach typu DVK 75. Rury ochronne na końcach uszczelnić pianką poliuretanową. Na kablach co 10 m załoŝyć oznaczniki kablowe. Na oznaczniku powinien być opisany : właściciel kabla, trasa kabla, typ

Agregat prądotwórczy projektuje się w obudowie wyciszonej o wymiarach. Agregat ma być z automatycznym startem. Moc akustyczna - 97 db. Silnik typu diesel.

6 - 6 - kabla, rok ułoŝenia i napięcie.wykopy ręcznie wykonywane prowadzić po trasie wytyczonej przez geodetę. Kable układać na podsypce z piasku grubości min. 10 cm a następnie kable zasypać 10 cm warstwą piasku i 15 cm warstwą gruntu rodzimego. UłoŜyć w wykopie folię koloru niebieskiego i zasypać rów kablowy do poziomu gruntu. Zagęszczenie gruntu powinno spełniać normę PN-68/B Płaskownik FeZn 30 x 4 mm układać w rowie kablowym na głębokości 70 cm. Całość prac kablowych wykonać zgodnie z rysunkami nr E-1 i E-2. Po zakończeniu robót ziemnych teren naleŝy przywrócić do stanu pierwotnego Instalacja przycisku p.poŝ. W wypadku poŝaru, aby agregat prądotwórczy się nie włączył, naleŝy w rowie kablowym ułoŝyć kabel sterowniczy typu YKSY 3 x 1,5 mm² od szafy SZR do projektowanego przycisku p.poŝ. na ścianie budynku. Projektowany przycisk p.poŝ. moŝna połączyć przewodem DGs 3 x 1,5 mm² z przyciskiem p.poŝ. w hallu budynku biurowego. Instalacja p.poŝ. pokazana jest na rysunkach nr E-1 i E Instalacja wnętrzowa oświetleniowa i gniazd wtyczkowych. Oświetlenie zaprojektowano w oparciu o PN 84/E Instalację oświetleniową wykonać przewodami YDY 3, 4 x1,5 mm² na drewnie. Instalację gniazd wtykowych i do wentylatora wykonać przewodem YDY 3 x 2,5 mm² na drewnie. Obwody wykonać zgodnie z rysunkiem nr E-3. We wszystkich pomieszczeniach stosować osprzęt natynkowy uszczelniony o IP 55. Oprawy oświetleniowe : OPK 2 x 36W o IP 55 i plafoniera Ŝarowa na zewnątrz budynku o IP 55. Łączniki montować na wysokości 1,35 m od posadzki. Zestawy gniazd wtyczkowych instalować 1,10 m od posadzki. Na ścianie na wysokości 1,50 m od posadzki zamontować rozdzielnię RN 1 x 12 o IP Instalacja uziemienia. Płaskownikiem FeZn 30 x 4 wykonać uziemienie agregatu : punku PEN i ochronnego na ramie agregatu. NaleŜy takŝe uziemić szynę PE w szafie SZR. Płaskowniki uziemiające układać w posadzce w rurze RB 40 i na zewnątrz podłączyć do uziomu otokowego. Puktu połączenia z uziomem otokowym spawać na zakładkę dł. 10 cm. Rezystancja uziomów powinna być nie większa niŝ 5Ω. Uziemienia wykonać zgodnie z rysunkiem nr E Instalacja odgromowa. Zwód poziomy na dachu wykonać jako zwód niski drutem DFe/Zn Ф 8. Do zwodu naleŝy podłączyć wszystkie metalowe elementy wystające ponad dach, a takŝe rynny dachowe. Przewody odprowadzające na ścianie ( w ilości 2 szt ) podłączonych do zwodu

Zagęszczenie gruntu powinno spełniać normę PN-68/B-06050. Płaskownik FeZn 30 x 4 mm układać w rowie kablowym na głębokości 70 cm. Całość prac kablowych wykonać zgodnie z rysunkami nr E-1 i E-2.

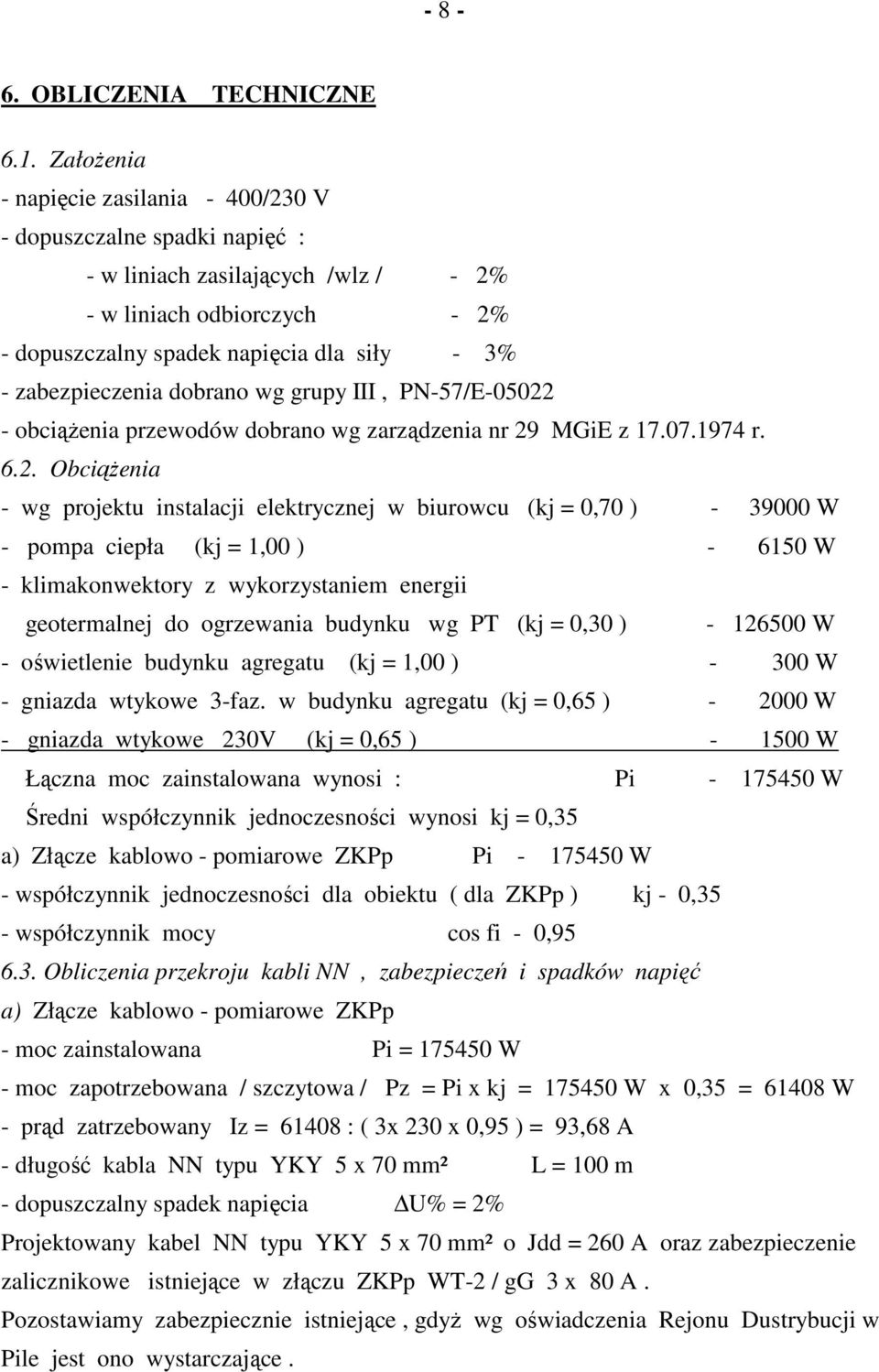

8 OBLICZENIA TECHNICZNE 6.1. ZałoŜenia - napięcie zasilania - 400/230 V - dopuszczalne spadki napięć : - w liniach zasilających /wlz / - 2% - w liniach odbiorczych - 2% - dopuszczalny spadek napięcia dla siły - 3% - zabezpieczenia dobrano wg grupy III, PN-57/E obciąŝenia przewodów dobrano wg zarządzenia nr 29 MGiE z r ObciąŜenia - wg projektu instalacji elektrycznej w biurowcu (kj = 0,70 ) W - pompa ciepła (kj = 1,00 ) W - klimakonwektory z wykorzystaniem energii geotermalnej do ogrzewania budynku wg PT (kj = 0,30 ) W - oświetlenie budynku agregatu (kj = 1,00 ) W - gniazda wtykowe 3-faz. w budynku agregatu (kj = 0,65 ) W - gniazda wtykowe 230V (kj = 0,65 ) W Łączna moc zainstalowana wynosi : Pi W Średni współczynnik jednoczesności wynosi kj = 0,35 a) Złącze kablowo - pomiarowe ZKPp Pi W - współczynnik jednoczesności dla obiektu ( dla ZKPp ) kj - 0,35 - współczynnik mocy cos fi - 0, Obliczenia przekroju kabli NN, zabezpieczeń i spadków napięć a) Złącze kablowo - pomiarowe ZKPp - moc zainstalowana Pi = W - moc zapotrzebowana / szczytowa / Pz = Pi x kj = W x 0,35 = W - prąd zatrzebowany Iz = : ( 3x 230 x 0,95 ) = 93,68 A - długość kabla NN typu YKY 5 x 70 mm² L = 100 m - dopuszczalny spadek napięcia U% = 2% Projektowany kabel NN typu YKY 5 x 70 mm² o Jdd = 260 A oraz zabezpieczenie zalicznikowe istniejące w złączu ZKPp WT-2 / gg 3 x 80 A. Pozostawiamy zabezpiecznie istniejące, gdyŝ wg oświadczenia Rejonu Dustrybucji w Pile jest ono wystarczające.

zabezpieczenia dobrano wg grupy III, PN-57/E-05022

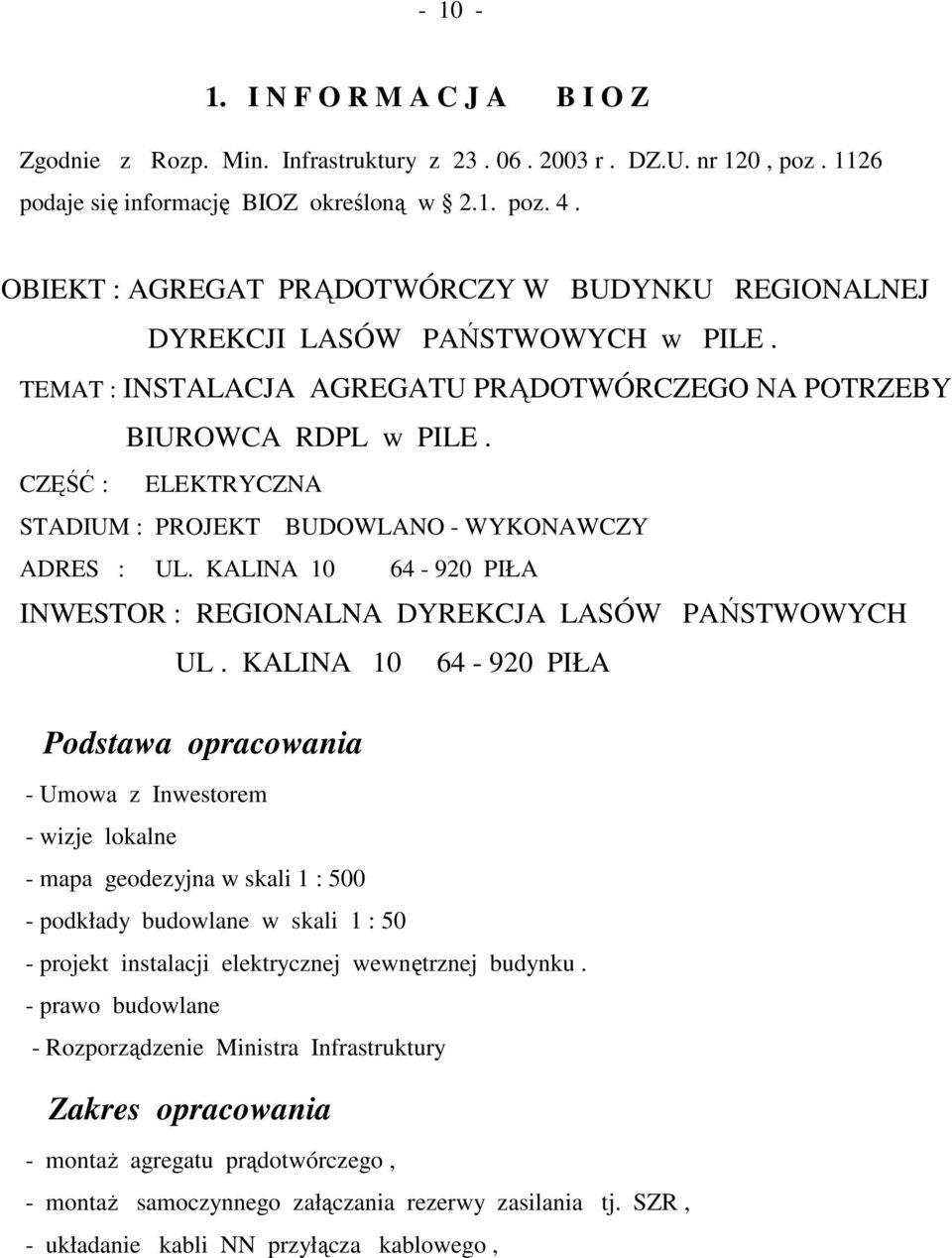

10 I N F O R M A C J A B I O Z Zgodnie z Rozp. Min. Infrastruktury z r. DZ.U. nr 120, poz podaje się informację BIOZ określoną w 2.1. poz. 4. OBIEKT : AGREGAT PRĄDOTWÓRCZY W BUDYNKU REGIONALNEJ DYREKCJI LASÓW PAŃSTWOWYCH w PILE. TEMAT : INSTALACJA AGREGATU PRĄDOTWÓRCZEGO NA POTRZEBY BIUROWCA RDPL w PILE. CZĘŚĆ : ELEKTRYCZNA STADIUM : PROJEKT BUDOWLANO - WYKONAWCZY ADRES : UL. KALINA PIŁA INWESTOR : REGIONALNA DYREKCJA LASÓW PAŃSTWOWYCH UL. KALINA PIŁA Podstawa opracowania - Umowa z Inwestorem - wizje lokalne - mapa geodezyjna w skali 1 : podkłady budowlane w skali 1 : 50 - projekt instalacji elektrycznej wewnętrznej budynku. - prawo budowlane - Rozporządzenie Ministra Infrastruktury Zakres opracowania - montaŝ agregatu prądotwórczego, - montaŝ samoczynnego załączania rezerwy zasilania tj. SZR, - układanie kabli NN przyłącza kablowego,

CZĘŚĆ : ELEKTRYCZNA STADIUM : PROJEKT BUDOWLANO - WYKONAWCZY ADRES : UL. KALINA 10 64-920 PIŁA INWESTOR : REGIONALNA DYREKCJA LASÓW PAŃSTWOWYCH UL.
