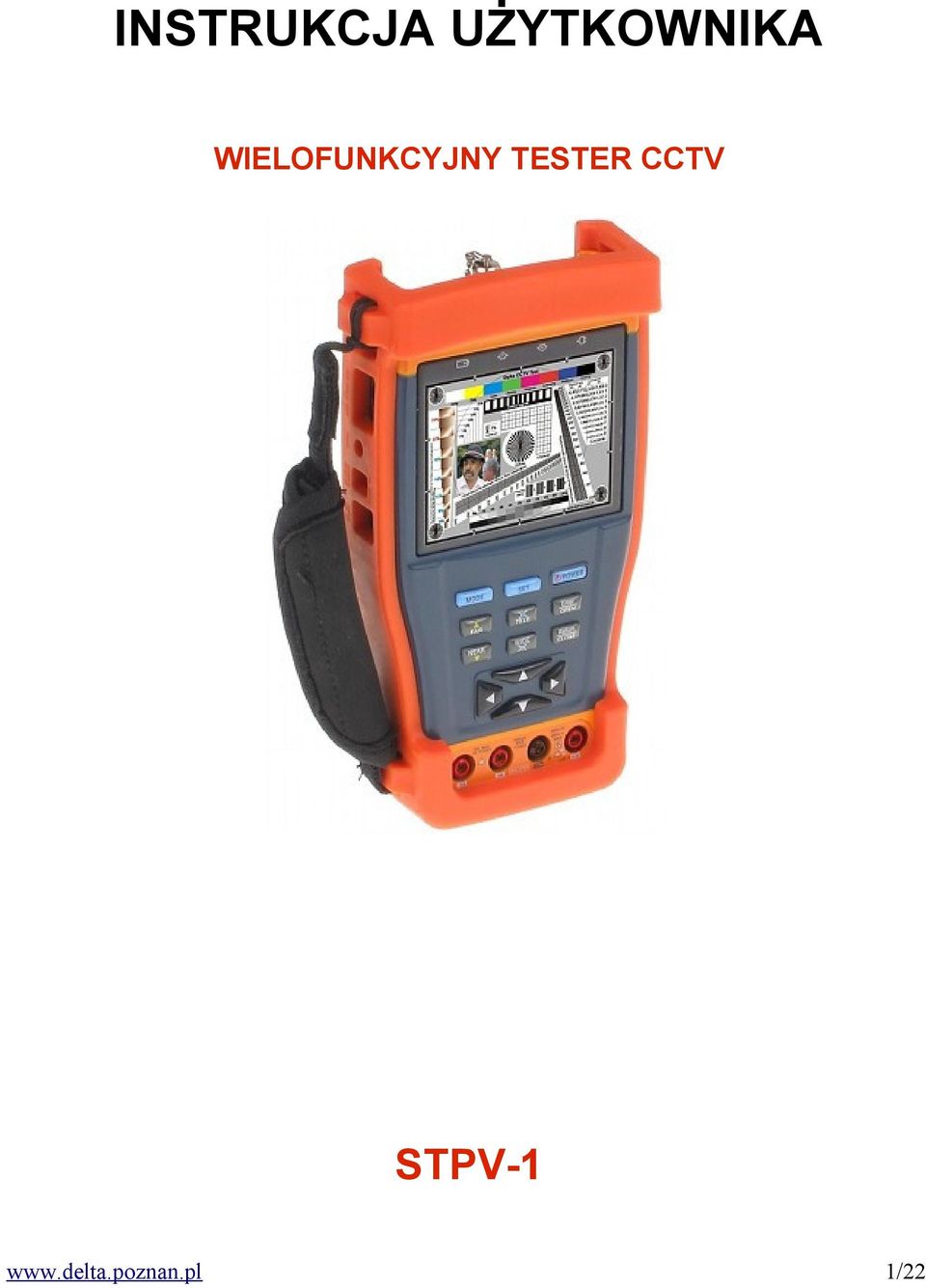

1 INSTRUKCJA UŻYTKOWNIKA WIELOFUNKCYJNY TESTER CCTV STPV-1 1/22

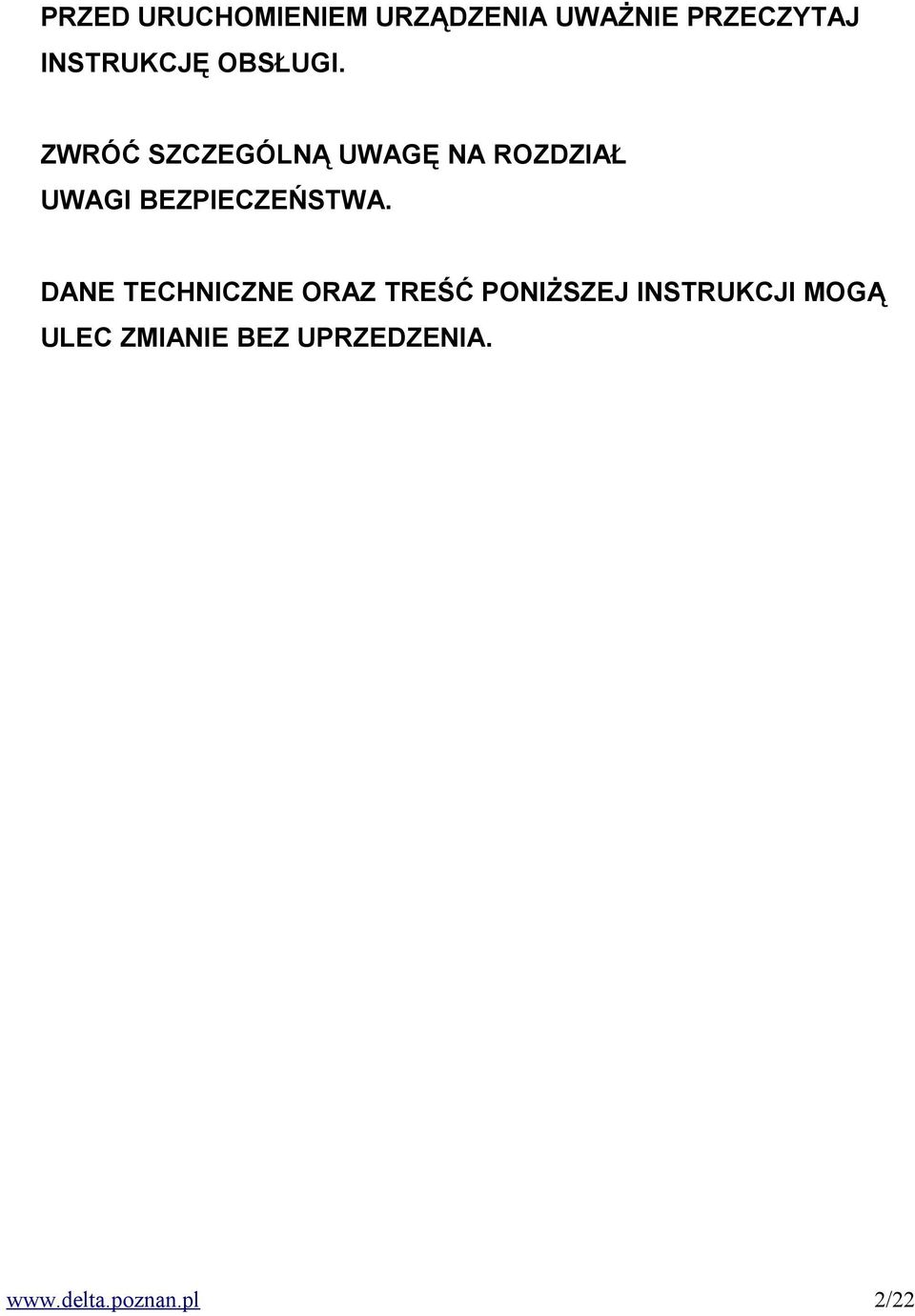

2 PRZED URUCHOMIENIEM URZĄDZENIA UWAŻNIE PRZECZYTAJ INSTRUKCJĘ OBSŁUGI. ZWRÓĆ SZCZEGÓLNĄ UWAGĘ NA ROZDZIAŁ UWAGI BEZPIECZEŃSTWA. DANE TECHNICZNE ORAZ TREŚĆ PONIŻSZEJ INSTRUKCJI MOGĄ ULEC ZMIANIE BEZ UPRZEDZENIA. 2/22

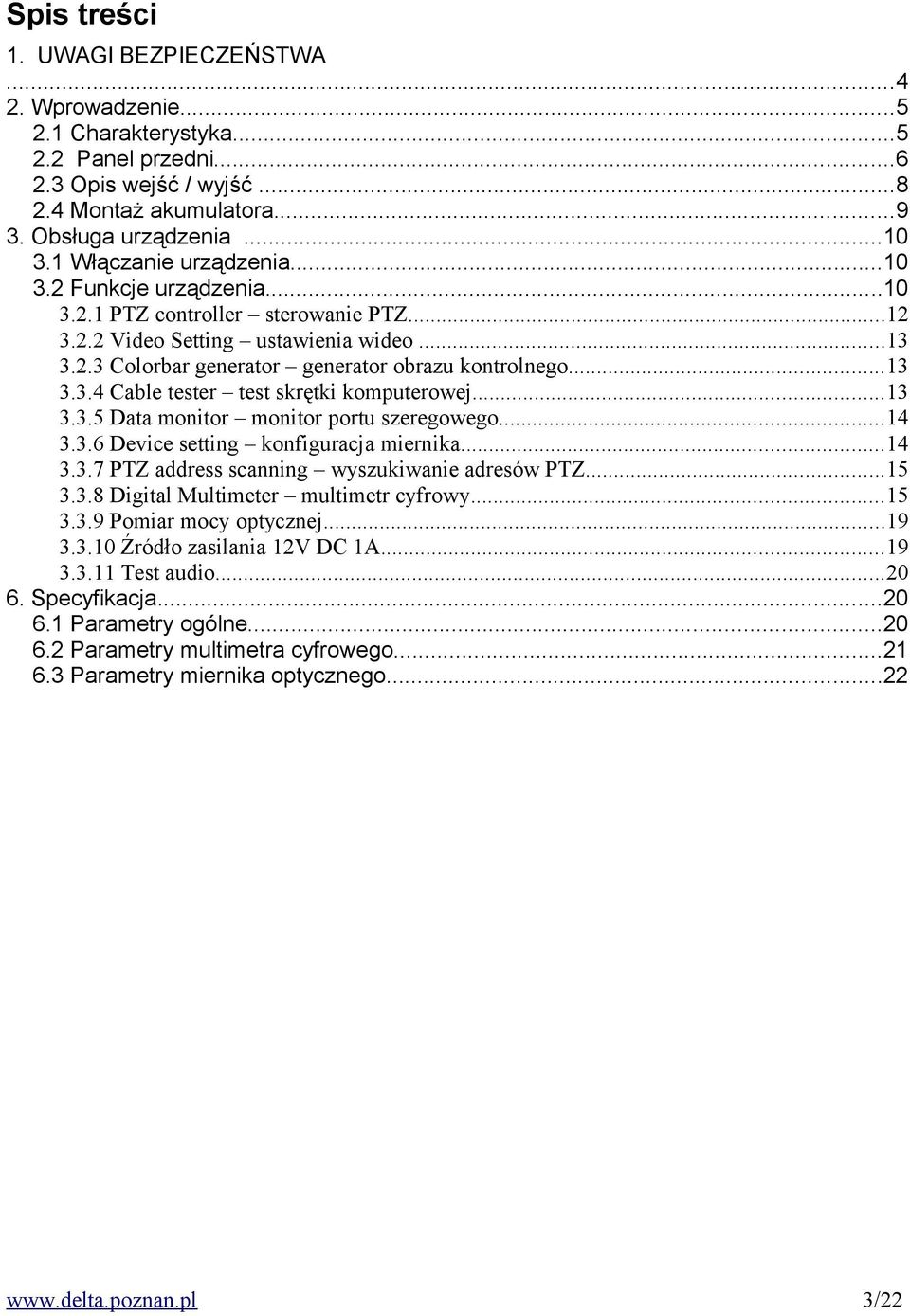

3 Spis treści 1. UWAGI BEZPIECZEŃSTWA Wprowadzenie Charakterystyka Panel przedni Opis wejść / wyjść Montaż akumulatora Obsługa urządzenia Włączanie urządzenia Funkcje urządzenia PTZ controller sterowanie PTZ Video Setting ustawienia wideo Colorbar generator generator obrazu kontrolnego Cable tester test skrętki komputerowej Data monitor monitor portu szeregowego Device setting konfiguracja miernika PTZ address scanning wyszukiwanie adresów PTZ Digital Multimeter multimetr cyfrowy Pomiar mocy optycznej Źródło zasilania 12V DC 1A Test audio Specyfikacja Parametry ogólne Parametry multimetra cyfrowego Parametry miernika optycznego /22
4 1. UWAGI BEZPIECZEŃSTWA Tester przeznaczony jest do użytku z zachowaniem obowiązujących przepisów bezpieczeństwa i zasad BHP. Chronić przed kurzem i wilgocią. W czasie transportu oraz użytkowania chronić przed upadkiem i silnymi wstrząsami, które mogą uszkodzić tester. Podczas ładowania nie zostawiać urządzenia bez nadzoru. W razie stwierdzenia podwyższonej temperatury akumulatora odłączyć zasilacz. Nie ładować dłużej niż 8 godzin. Nie używać testera w przypadku dużej wilgotności powietrza. W przypadku dostania się wilgoci do urządzenia należy natychmiast odłączyć zasilanie i podłączone do niego kable. Nie używać testera w pobliżu łatwopalnych i wybuchowych materiałów. Nie rozkręcać urządzenia. W przypadku uszkodzenia zwrócić się do odpowiedniego serwisu technicznego. Nie używać testera w pobliżu silnego pola elektromagnetycznego. Nie dotykać urządzenia mokrymi rękoma. Nie używać detergentów i aktywnych środków do czyszczenia urządzenia. W przypadku zanieczyszczenia powierzchni obudowy należy użyć do tego miękkiej szmatki. Multimetr cyfrowy: Przed użyciem wybierz odpowiedni kabel pomiarowy, funkcję i zakres pomiarowy. Nigdy nie przekraczać maksymalnych wartości zakresów pomiarowych przy pomiarze napięcia i prądu. Podczas pomiaru nie dotykać nieużywanych wejść miernika. Nie podłączać kabli pomiarowych do potencjału wyższego niż 660V względem ziemi. W przypadku pomiaru z ręczną zmianą zakresu, gdy nie jest znana wartość mierzona, ustawić miernik na najwyższy zakres. Zachować szczególną ostrożność w przypadku pracy przy napięciach powyżej 60V DC lub 30 V AC Nie wolno podłączać kabli pomiarowych oraz jakichkolwiek źródeł zasilania gdy ustawione są funkcje: amperomierz, omomierz, pomiar pojemności, test diody, test ciągłości obwodu, ponieważ grozi uszkodzeniem miernika. Przed pomiarem pojemności kondensatora należy rozładować zgromadzony na nim ładunek. Nie wolno mierzyć rezystancji, pojemności kondensatorów, diod lub ciągłości obwodu w działających urządzeniach. Przed pomiarem odłączyć wszelkie źródła napięcia i prądu. 4/22
5 2. Wprowadzenie Wielofunkcyjny tester STPV-1 jest przenośnym urządzeniem pomiarowym, przeznaczonym do systemów monitoringu CCTV. 2.1 Charakterystyka Wyświetlacz 3.5" TFT, rozdzielczość , Pomiar poziomu sygnału video mierzony w mv lub IRE, Wyjście DC12V 1A do zasilania urządzeń zewnętrznych, Test sygnału audio (wbudowany wzmacniacz i głośnik), Cyfrowy miernik uniwersalny (pomiar: napięcie, prąd, rezystancja, pojemność, ciągłość obwodu, test diody), Pomiar mocy optycznej w sieciach światłowodowych, Sterowanie PTZ. Podgląd wejściowego sygnału video na wyświetlaczu, Regulacja parametrów wyświetlania, Generator sygnału testowego (generowanie kolorowych pasów, wybór systemu kodowania PAL/NTSC), Analizator portu RS-485, Tester kabli typu skrętka (gniazdo RJ-45), Obsługa interfejsów: RS-232, RS-422, RS-485, Obsługa 27 typów protokołów sterowania PTZ, Skanowanie i wyszukiwanie adresów PTZ, Wbudowany akumulator litowo polimerowy (3.7V DC3000mAh). Średni czas pracy po 4 godzinnym ładowaniu akumulatora wynosi ok 12 godzin. 5/22

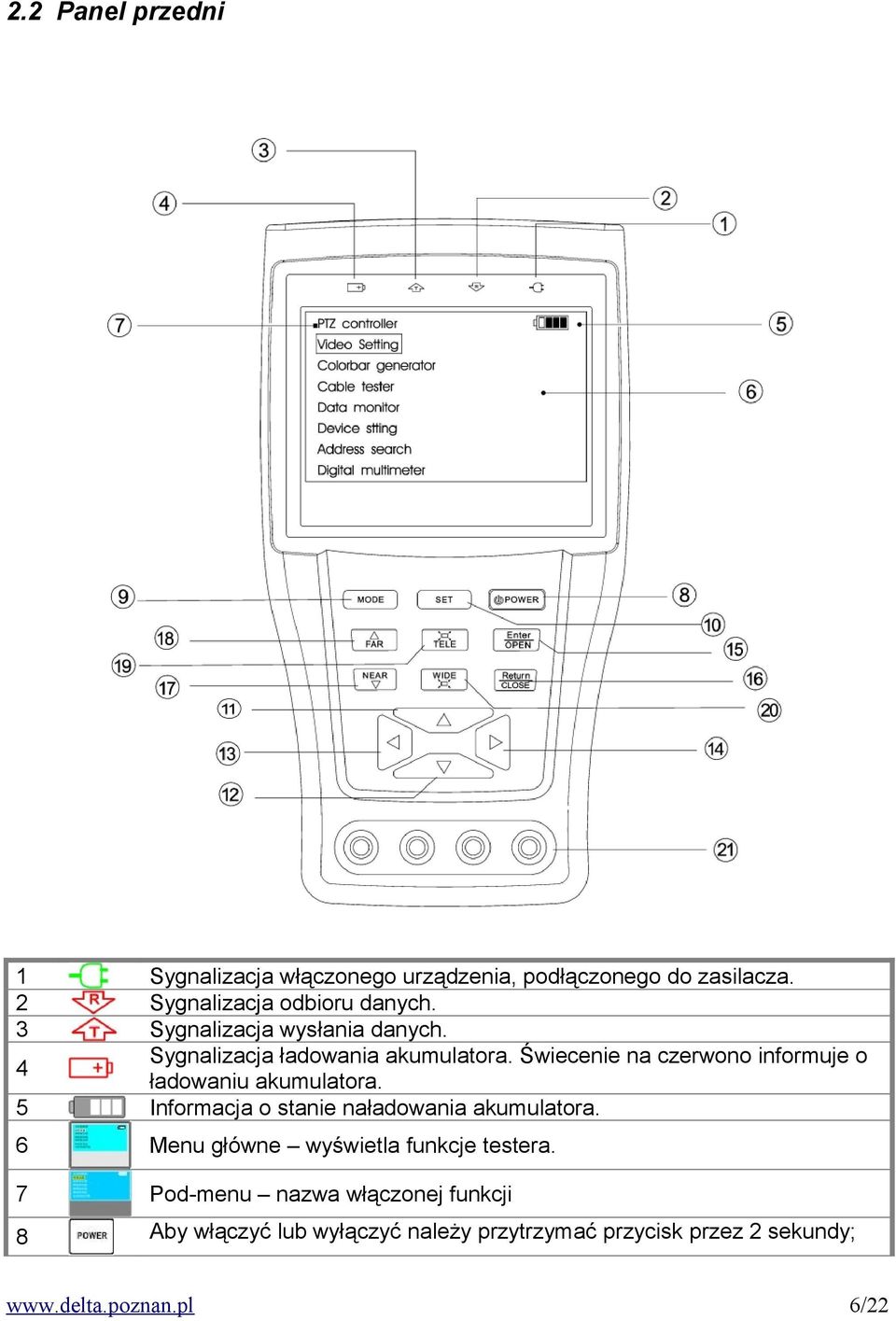

6 2.2 Panel przedni 1 Sygnalizacja włączonego urządzenia, podłączonego do zasilacza. 2 Sygnalizacja odbioru danych. 3 Sygnalizacja wysłania danych. Sygnalizacja ładowania akumulatora. Świecenie na czerwono informuje o 4 ładowaniu akumulatora. 5 Informacja o stanie naładowania akumulatora. 6 Menu główne wyświetla funkcje testera. 7 Pod-menu nazwa włączonej funkcji 8 Aby włączyć lub wyłączyć należy przytrzymać przycisk przez 2 sekundy; 6/22

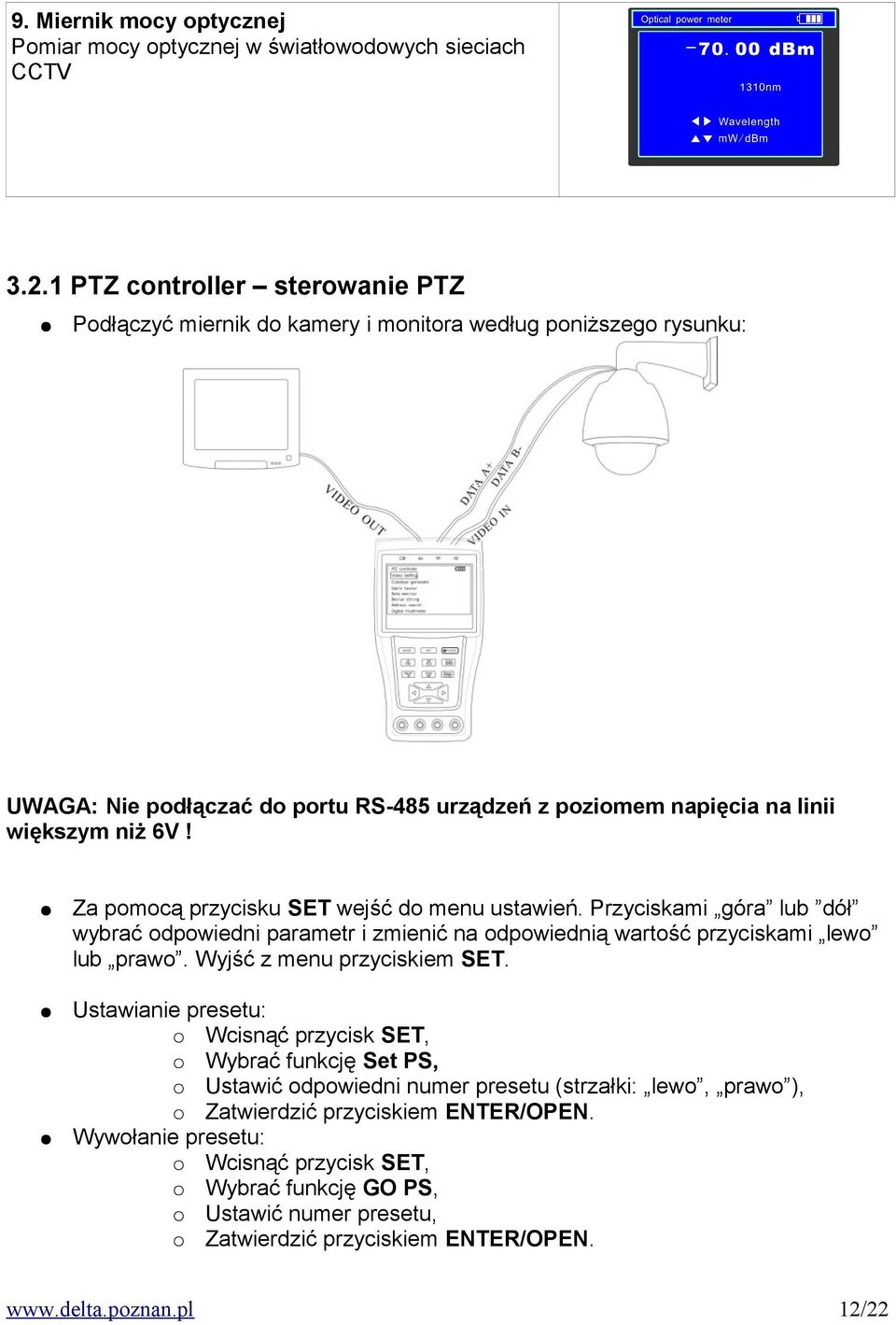

7 przy korzystaniu z funkcji PTZ krótkie wciśnięcie powoduje wyłączenie górnego paska na ekranie. 9 Wyświetlanie MENU: przyciskami i wybór funkcji Ustawienia funkcji. Zmiana parametrów za pomocą przycisków lewo i prawo. Przesuń w górę. PTZ: ruch w górę. Przesuń w dół. PTZ: ruch w dół. Przesuń w lewo. Wejście do podmenu. Zmiana parametrów. PTZ: ruch w lewo. Przesuń w prawo. Wejście do podmenu. Zmiana parametrów. PTZ: przesuń w prawo. Zatwierdź Otwórz przesłonę. Powrót Zamknij przesłonę. 17 Regulacja ostrości (NEAR) 18 Regulacja ostrości (FAR) 19 Regulacja ogniskowej (TELE) 20 Regulacja ogniskowej (WIDE) 21 Gniazda pomiarowe miernika uniwersalnego 7/22
8 2.3 Opis wejść / wyjść 22 Reset urządzenia (przywracanie ustawień domyślnych). 23 Zasilanie urządzenia (5V DC). Stosować tylko zasilacz zawarty w zestawie. 24 Gniazdo do testowania kabla UTP. 25 Port RS-232 do komunikacji PTZ. 26 Wejście audio: test sygnału audio. 27 Wyjście DC 12V/1A. 28 Głośnik 29 Wejście video (BNC) 30 Wyjście video (BNC) 31 Złącze światłowodowe miernika mocy optycznej (ST i SC ). 32 Port RS-485/422 do komunikacji PTZ. 8/22
9 2.4 Montaż akumulatora Tester został wyposażony w wewnętrzny akumulator litowo polimerowy. Dla bezpieczeństwa podczas transportu, akumulator został odłączony. Przed pierwszym uruchomieniem należy podłączyć wtyczkę akumulatora według poniższego rysunku: Gniazdo zasilania 5V DC 2 Złącze akumulatora 3 Bezpiecznik 4 Akumulator Następnie podłączyć zasilacz do miernika i ładować przez 5 godzin. Urządzenie sygnalizuje ładowanie czerwoną diodą LED. Po naładowaniu akumulatora dioda sygnalizująca ładowanie gaśnie. UWAGA: Dioda sygnalizująca ładowanie zostaje wygaszona w przypadku gdy akumulator jest naładowany w 90%. Czas ładowania może być wydłużony o dodatkowoą godzinę. NIE PRZEKRACZAĆ MAKSYMALNEGO CZASU ŁADOWANIA 8 GODZIN. Podczas ładowania można korzystać z urządzenia, jednak czas ładowania będzie wydłużony. W przypadku wystąpienia problemów z poprawnym działaniem urządzenia należy użyć przycisku RESET, aby wprowadzić ustawienia domyślne. 9/22

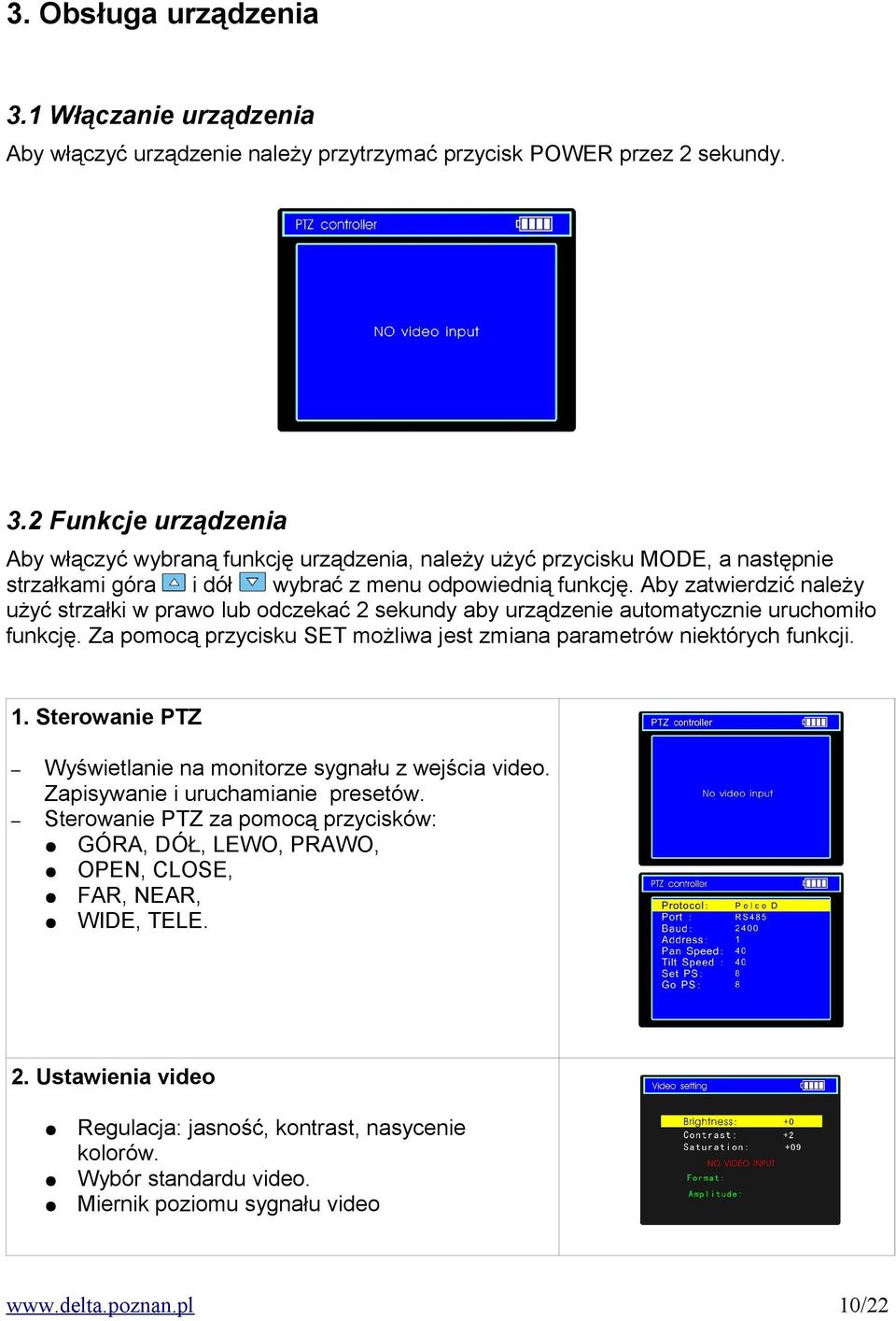

10 3. Obsługa urządzenia 3.1 Włączanie urządzenia Aby włączyć urządzenie należy przytrzymać przycisk POWER przez 2 sekundy. 3.2 Funkcje urządzenia Aby włączyć wybraną funkcję urządzenia, należy użyć przycisku MODE, a następnie strzałkami góra i dół wybrać z menu odpowiednią funkcję. Aby zatwierdzić należy użyć strzałki w prawo lub odczekać 2 sekundy aby urządzenie automatycznie uruchomiło funkcję. Za pomocą przycisku SET możliwa jest zmiana parametrów niektórych funkcji. 1. Sterowanie PTZ Wyświetlanie na monitorze sygnału z wejścia video. Zapisywanie i uruchamianie presetów. Sterowanie PTZ za pomocą przycisków: GÓRA, DÓŁ, LEWO, PRAWO, OPEN, CLOSE, FAR, NEAR, WIDE, TELE. 2. Ustawienia video Regulacja: jasność, kontrast, nasycenie kolorów. Wybór standardu video. Miernik poziomu sygnału video 10/22

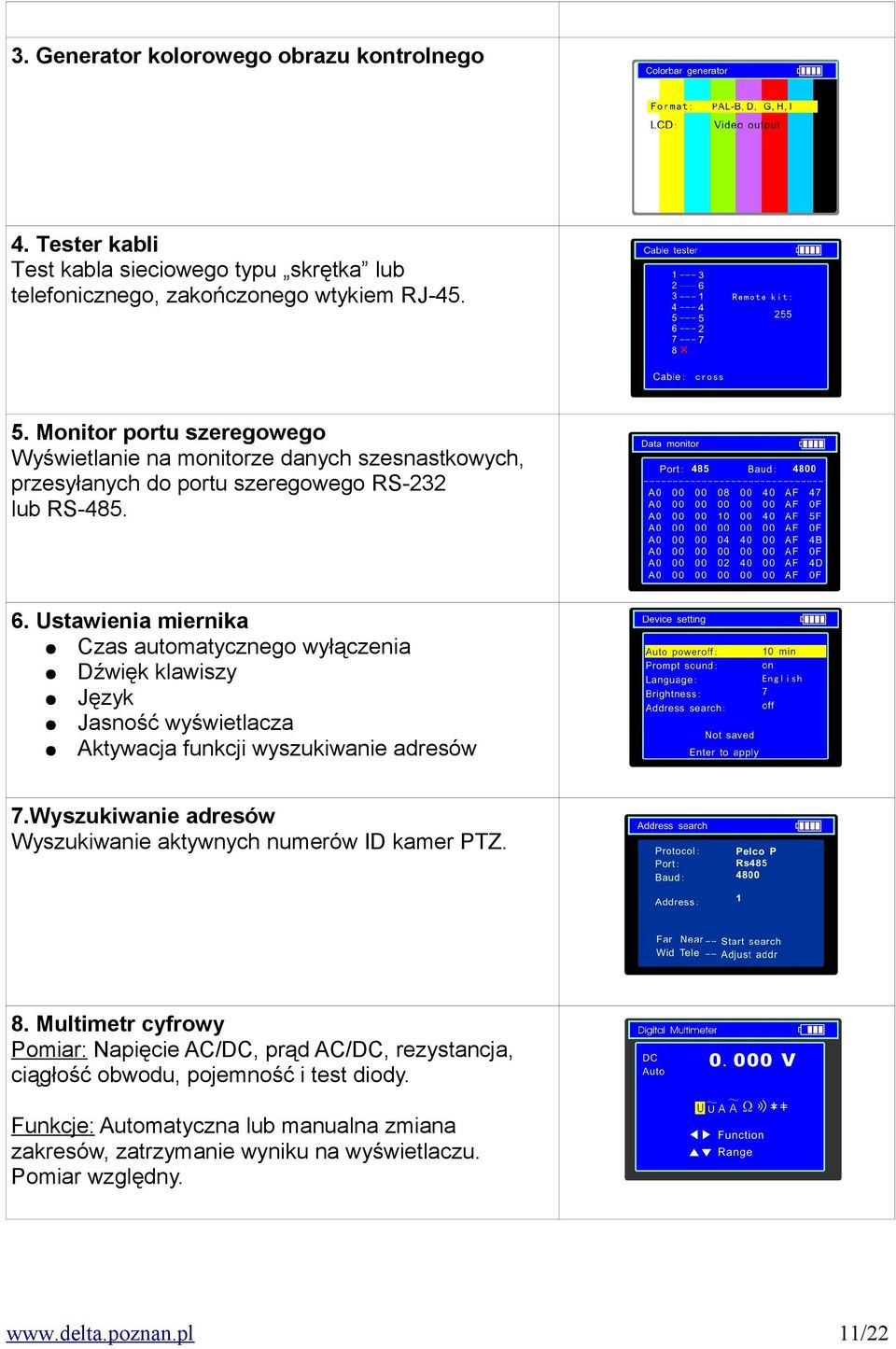

11 3. Generator kolorowego obrazu kontrolnego 4. Tester kabli Test kabla sieciowego typu skrętka lub telefonicznego, zakończonego wtykiem RJ Monitor portu szeregowego Wyświetlanie na monitorze danych szesnastkowych, przesyłanych do portu szeregowego RS-232 lub RS Ustawienia miernika Czas automatycznego wyłączenia Dźwięk klawiszy Język Jasność wyświetlacza Aktywacja funkcji wyszukiwanie adresów 7.Wyszukiwanie adresów Wyszukiwanie aktywnych numerów ID kamer PTZ. 8. Multimetr cyfrowy Pomiar: Napięcie AC/DC, prąd AC/DC, rezystancja, ciągłość obwodu, pojemność i test diody. Funkcje: Automatyczna lub manualna zmiana zakresów, zatrzymanie wyniku na wyświetlaczu. Pomiar względny. 11/22
12 9. Miernik mocy optycznej Pomiar mocy optycznej w światłowodowych sieciach CCTV PTZ controller sterowanie PTZ Podłączyć miernik do kamery i monitora według poniższego rysunku: UWAGA: Nie podłączać do portu RS-485 urządzeń z poziomem napięcia na linii większym niż 6V! Za pomocą przycisku SET wejść do menu ustawień. Przyciskami góra lub dół wybrać odpowiedni parametr i zmienić na odpowiednią wartość przyciskami lewo lub prawo. Wyjść z menu przyciskiem SET. Ustawianie presetu: Wcisnąć przycisk SET, Wybrać funkcję Set PS, Ustawić odpowiedni numer presetu (strzałki: lewo, prawo ), Zatwierdzić przyciskiem ENTER/OPEN. Wywołanie presetu: Wcisnąć przycisk SET, Wybrać funkcję GO PS, Ustawić numer presetu, Zatwierdzić przyciskiem ENTER/OPEN. 12/22

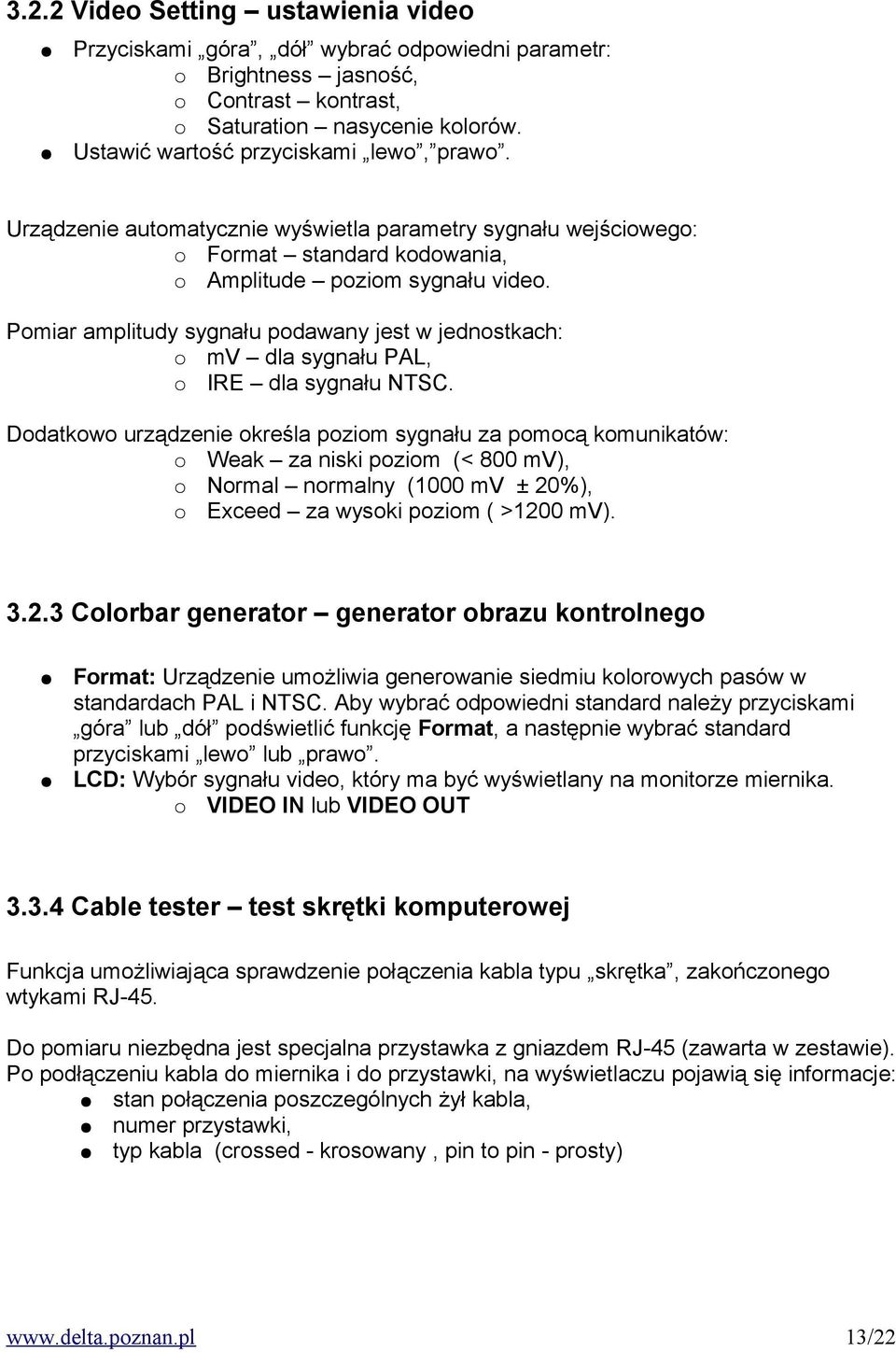

13 3.2.2 Video Setting ustawienia video Przyciskami góra, dół wybrać odpowiedni parametr: Brightness jasność, Contrast kontrast, Saturation nasycenie kolorów. Ustawić wartość przyciskami lewo, prawo. Urządzenie automatycznie wyświetla parametry sygnału wejściowego: Format standard kodowania, Amplitude poziom sygnału video. Pomiar amplitudy sygnału podawany jest w jednostkach: mv dla sygnału PAL, IRE dla sygnału NTSC. Dodatkowo urządzenie określa poziom sygnału za pomocą komunikatów: Weak za niski poziom (< 800 mv), Normal normalny (1000 mv ± 20%), Exceed za wysoki poziom ( >1200 mv) Colorbar generator generator obrazu kontrolnego Format: Urządzenie umożliwia generowanie siedmiu kolorowych pasów w standardach PAL i NTSC. Aby wybrać odpowiedni standard należy przyciskami góra lub dół podświetlić funkcję Format, a następnie wybrać standard przyciskami lewo lub prawo. LCD: Wybór sygnału video, który ma być wyświetlany na monitorze miernika. VIDEO IN lub VIDEO OUT Cable tester test skrętki komputerowej Funkcja umożliwiająca sprawdzenie połączenia kabla typu skrętka, zakończonego wtykami RJ-45. Do pomiaru niezbędna jest specjalna przystawka z gniazdem RJ-45 (zawarta w zestawie). Po podłączeniu kabla do miernika i do przystawki, na wyświetlaczu pojawią się informacje: stan połączenia poszczególnych żył kabla, numer przystawki, typ kabla (crossed - krosowany, pin to pin - prosty) 13/22

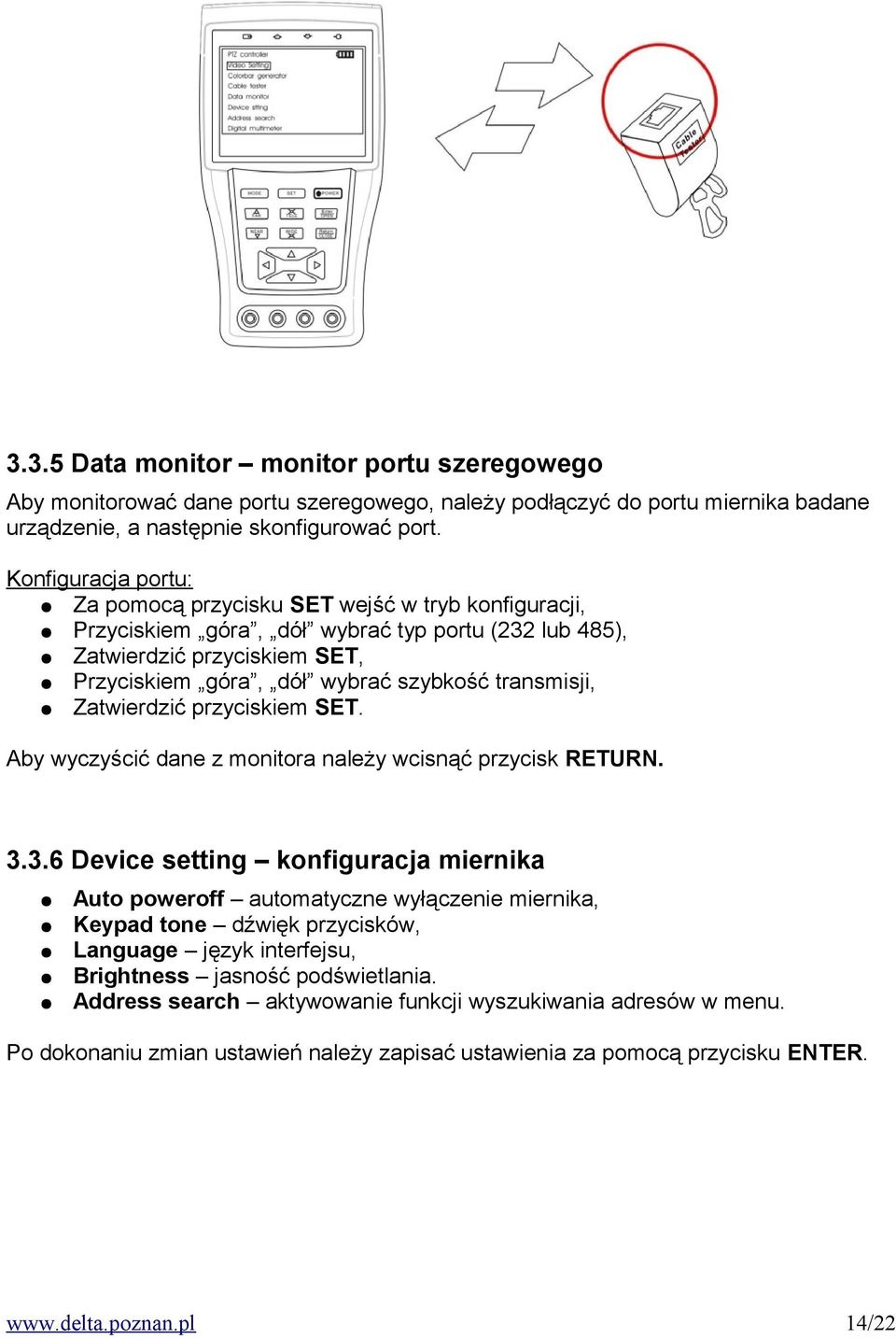

14 3.3.5 Data monitor monitor portu szeregowego Aby monitorować dane portu szeregowego, należy podłączyć do portu miernika badane urządzenie, a następnie skonfigurować port. Konfiguracja portu: Za pomocą przycisku SET wejść w tryb konfiguracji, Przyciskiem góra, dół wybrać typ portu (232 lub 485), Zatwierdzić przyciskiem SET, Przyciskiem góra, dół wybrać szybkość transmisji, Zatwierdzić przyciskiem SET. Aby wyczyścić dane z monitora należy wcisnąć przycisk RETURN Device setting konfiguracja miernika Auto poweroff automatyczne wyłączenie miernika, Keypad tone dźwięk przycisków, Language język interfejsu, Brightness jasność podświetlania. Address search aktywowanie funkcji wyszukiwania adresów w menu. Po dokonaniu zmian ustawień należy zapisać ustawienia za pomocą przycisku ENTER. 14/22

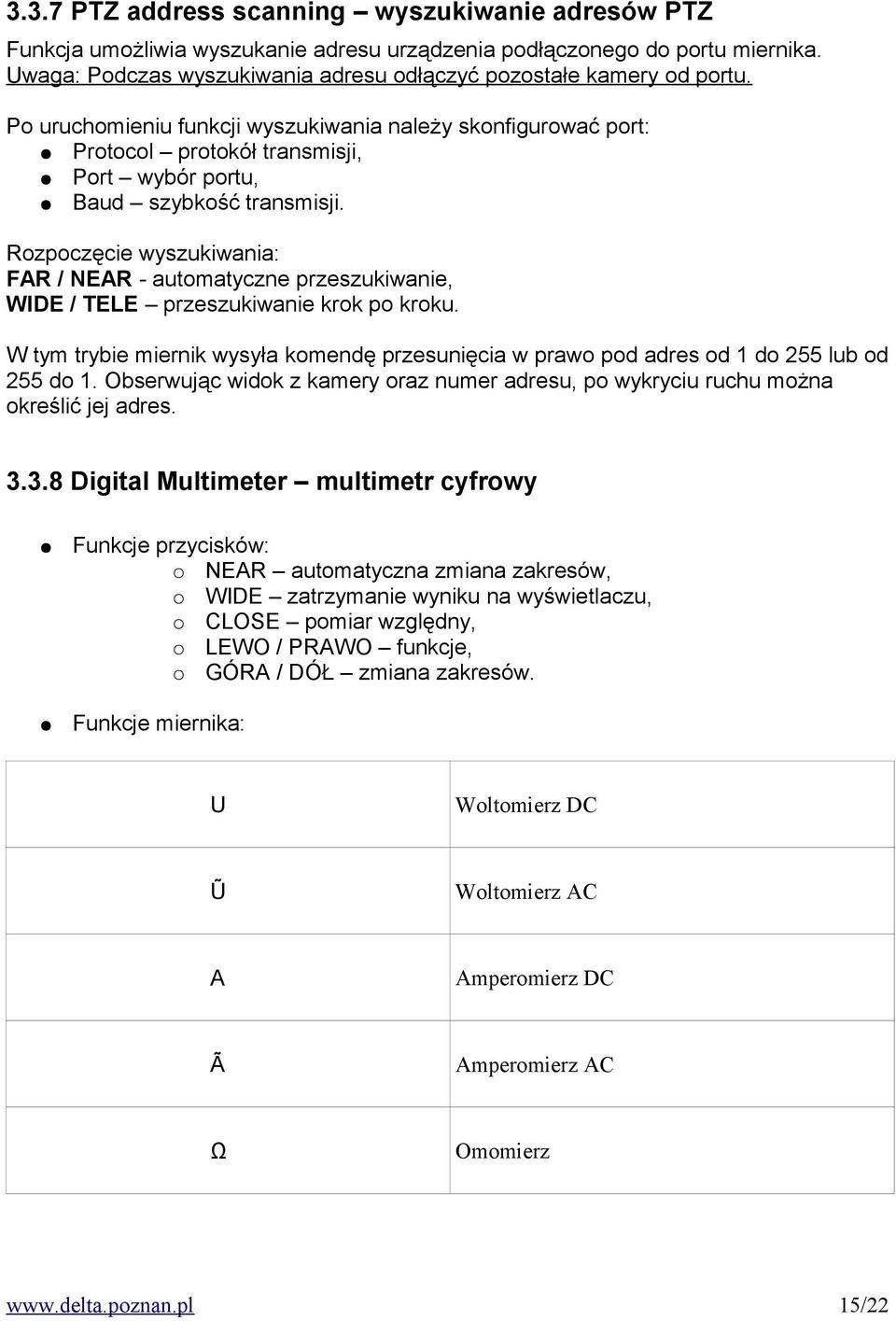

15 3.3.7 PTZ address scanning wyszukiwanie adresów PTZ Funkcja umożliwia wyszukanie adresu urządzenia podłączonego do portu miernika. Uwaga: Podczas wyszukiwania adresu odłączyć pozostałe kamery od portu. Po uruchomieniu funkcji wyszukiwania należy skonfigurować port: Protocol protokół transmisji, Port wybór portu, Baud szybkość transmisji. Rozpoczęcie wyszukiwania: FAR / NEAR - automatyczne przeszukiwanie, WIDE / TELE przeszukiwanie krok po kroku. W tym trybie miernik wysyła komendę przesunięcia w prawo pod adres od 1 do 255 lub od 255 do 1. Obserwując widok z kamery oraz numer adresu, po wykryciu ruchu można określić jej adres Digital Multimeter multimetr cyfrowy Funkcje przycisków: NEAR automatyczna zmiana zakresów, WIDE zatrzymanie wyniku na wyświetlaczu, CLOSE pomiar względny, LEWO / PRAWO funkcje, GÓRA / DÓŁ zmiana zakresów. Funkcje miernika: U Woltomierz DC Ũ Woltomierz AC A Amperomierz DC Ã Amperomierz AC Ω Omomierz 15/22
16 Pomiar ciągłości obwodu Test diody Pomiar pojemności kondensatorów Wskazanie miernika OL oznacza przekroczenie zakresu pomiarowego. Woltomierz DC UWAGA! Nie podłączać do miernika napięć wyższych niż 660V DC. Podczas pomiaru wysokich napięć zachować szczególną ostrożność. Podłączyć przewody pomiarowe do miernika: czarny do gniazda COM, czerwony do gniazda V/Ω. Wybrać funkcję Woltomierza DC. Zakresy pomiarowe: 0.000V - 6.6V 00.00V - 66V 000.0V - 660V 000.0mV - 660mV Woltomierz AC UWAGA! Nie podłączać do miernika napięć wyższych niż 660V AC. Podczas pomiaru wysokich napięć zachować szczególną ostrożność. Podłączyć przewody pomiarowe do miernika: czarny do gniazda COM, czerwony do gniazda V/Ω. Wybrać funkcję Woltomierza AC. Zakresy pomiarowe: 0.000V - 6.6V 00.00V - 66V 000.0V - 660V 000.0mV - 660mV 16/22

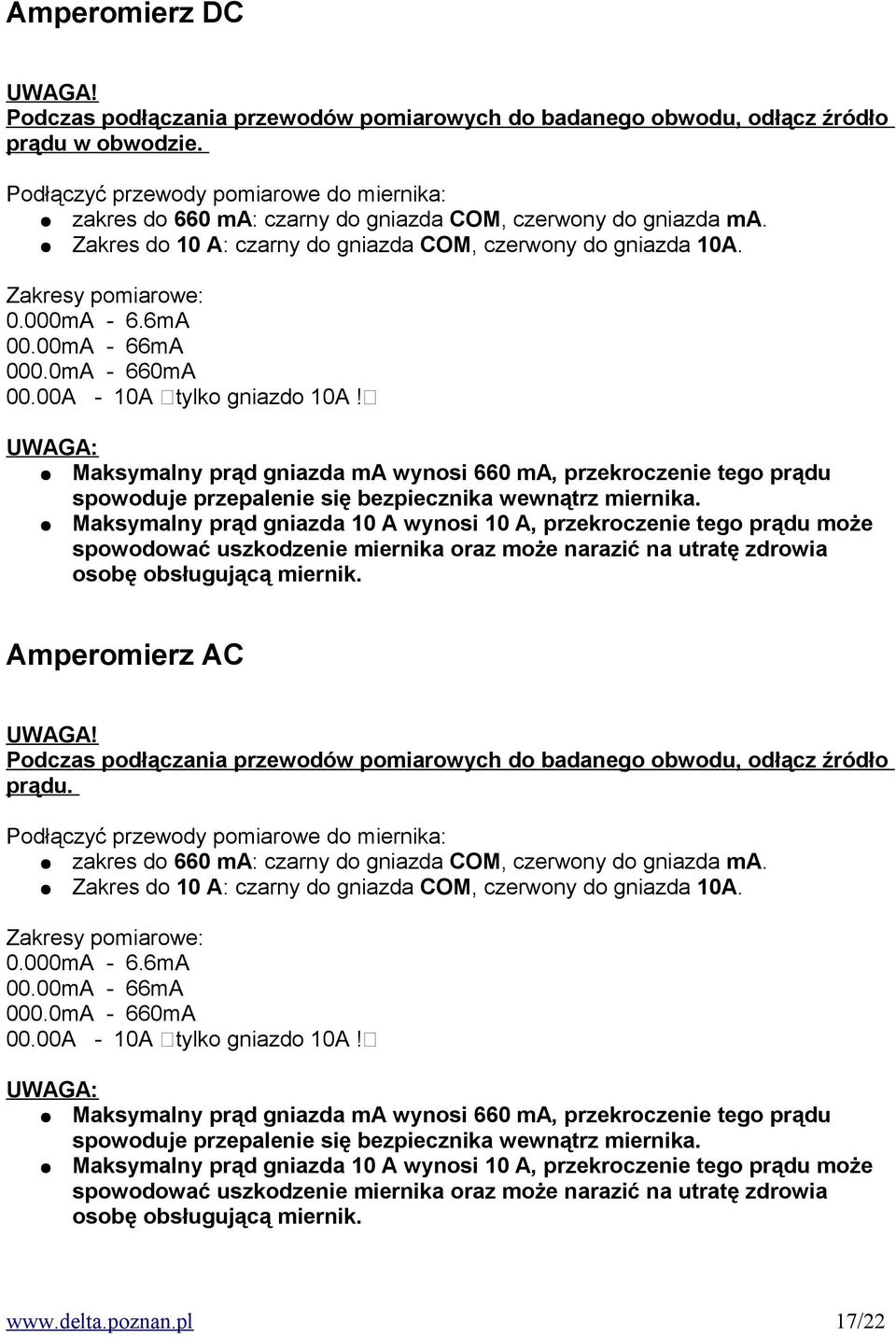

17 Amperomierz DC UWAGA! Podczas podłączania przewodów pomiarowych do badanego obwodu, odłącz źródło prądu w obwodzie. Podłączyć przewody pomiarowe do miernika: zakres do 660 ma: czarny do gniazda COM, czerwony do gniazda ma. Zakres do 10 A: czarny do gniazda COM, czerwony do gniazda 10A. Zakresy pomiarowe: 0.000mA - 6.6mA 00.00mA - 66mA 000.0mA - 660mA 00.00A - 10A (tylko gniazdo 10A!) UWAGA: Maksymalny prąd gniazda ma wynosi 660 ma, przekroczenie tego prądu spowoduje przepalenie się bezpiecznika wewnątrz miernika. Maksymalny prąd gniazda 10 A wynosi 10 A, przekroczenie tego prądu może spowodować uszkodzenie miernika oraz może narazić na utratę zdrowia osobę obsługującą miernik. Amperomierz AC UWAGA! Podczas podłączania przewodów pomiarowych do badanego obwodu, odłącz źródło prądu. Podłączyć przewody pomiarowe do miernika: zakres do 660 ma: czarny do gniazda COM, czerwony do gniazda ma. Zakres do 10 A: czarny do gniazda COM, czerwony do gniazda 10A. Zakresy pomiarowe: 0.000mA - 6.6mA 00.00mA - 66mA 000.0mA - 660mA 00.00A - 10A (tylko gniazdo 10A!) UWAGA: Maksymalny prąd gniazda ma wynosi 660 ma, przekroczenie tego prądu spowoduje przepalenie się bezpiecznika wewnątrz miernika. Maksymalny prąd gniazda 10 A wynosi 10 A, przekroczenie tego prądu może spowodować uszkodzenie miernika oraz może narazić na utratę zdrowia osobę obsługującą miernik. 17/22

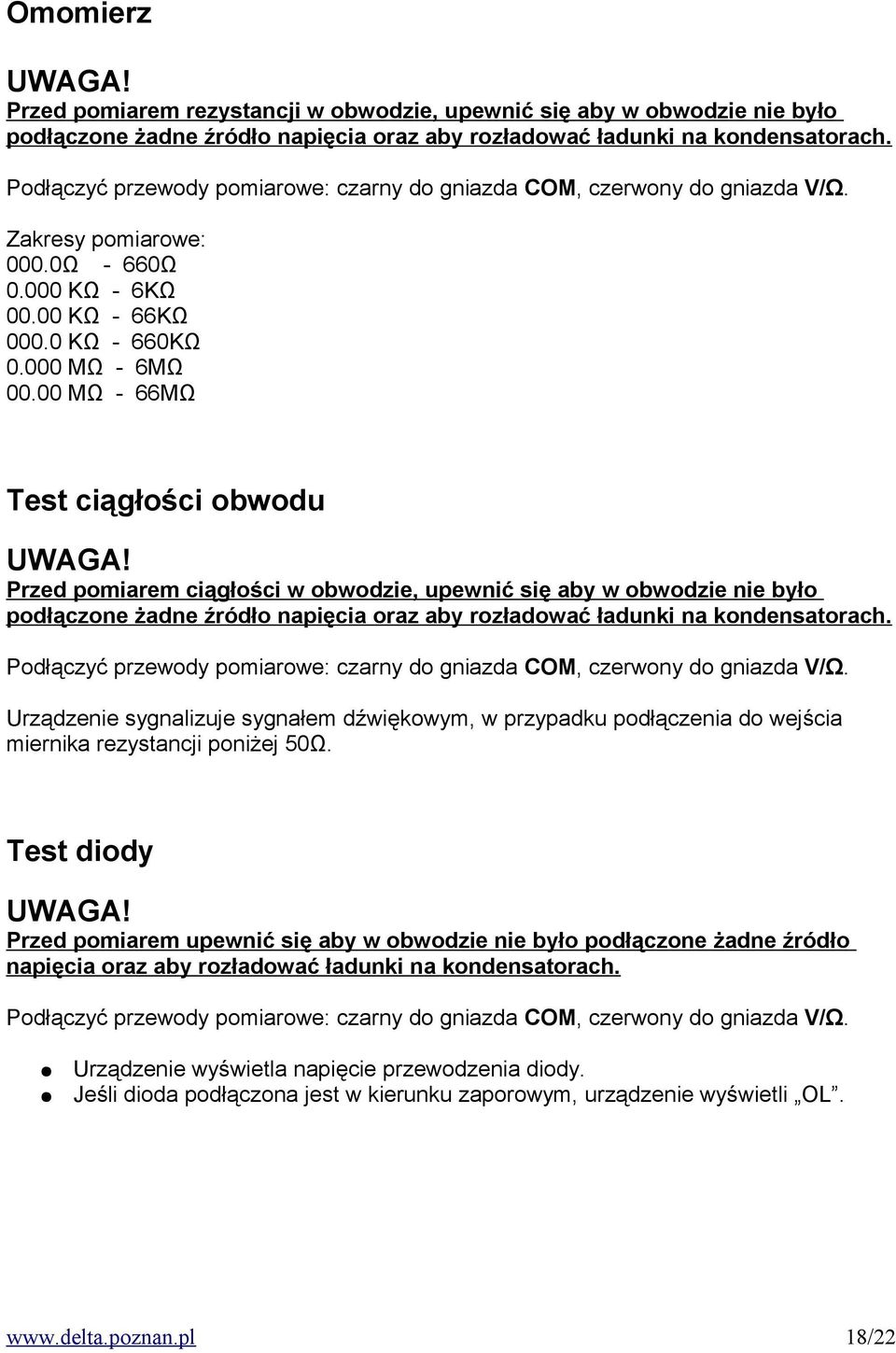

18 Omomierz UWAGA! Przed pomiarem rezystancji w obwodzie, upewnić się aby w obwodzie nie było podłączone żadne źródło napięcia oraz aby rozładować ładunki na kondensatorach. Podłączyć przewody pomiarowe: czarny do gniazda COM, czerwony do gniazda V/Ω. Zakresy pomiarowe: 000.0Ω - 660Ω KΩ - 6KΩ KΩ - 66KΩ KΩ - 660KΩ MΩ - 6MΩ MΩ - 66MΩ Test ciągłości obwodu UWAGA! Przed pomiarem ciągłości w obwodzie, upewnić się aby w obwodzie nie było podłączone żadne źródło napięcia oraz aby rozładować ładunki na kondensatorach. Podłączyć przewody pomiarowe: czarny do gniazda COM, czerwony do gniazda V/Ω. Urządzenie sygnalizuje sygnałem dźwiękowym, w przypadku podłączenia do wejścia miernika rezystancji poniżej 50Ω. Test diody UWAGA! Przed pomiarem upewnić się aby w obwodzie nie było podłączone żadne źródło napięcia oraz aby rozładować ładunki na kondensatorach. Podłączyć przewody pomiarowe: czarny do gniazda COM, czerwony do gniazda V/Ω. Urządzenie wyświetla napięcie przewodzenia diody. Jeśli dioda podłączona jest w kierunku zaporowym, urządzenie wyświetli OL. 18/22

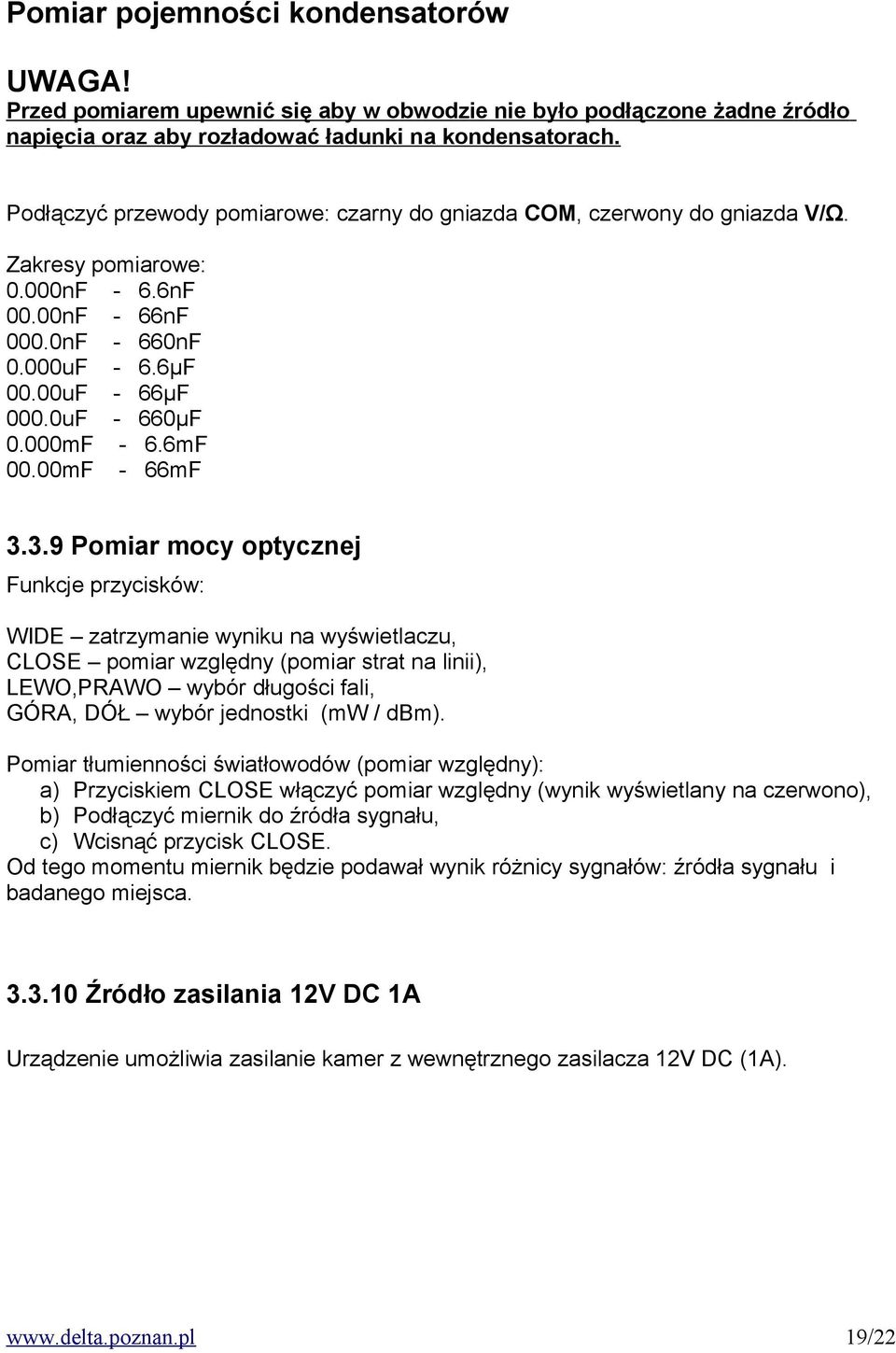

19 Pomiar pojemności kondensatorów UWAGA! Przed pomiarem upewnić się aby w obwodzie nie było podłączone żadne źródło napięcia oraz aby rozładować ładunki na kondensatorach. Podłączyć przewody pomiarowe: czarny do gniazda COM, czerwony do gniazda V/Ω. Zakresy pomiarowe: 0.000nF - 6.6nF 00.00nF - 66nF 000.0nF - 660nF 0.000uF - 6.6μF 00.00uF - 66μF 000.0uF - 660μF 0.000mF - 6.6mF 00.00mF - 66mF Pomiar mocy optycznej Funkcje przycisków: WIDE zatrzymanie wyniku na wyświetlaczu, CLOSE pomiar względny (pomiar strat na linii), LEWO,PRAWO wybór długości fali, GÓRA, DÓŁ wybór jednostki (mw / dbm). Pomiar tłumienności światłowodów (pomiar względny): a) Przyciskiem CLOSE włączyć pomiar względny (wynik wyświetlany na czerwono), b) Podłączyć miernik do źródła sygnału, c) Wcisnąć przycisk CLOSE. Od tego momentu miernik będzie podawał wynik różnicy sygnałów: źródła sygnału i badanego miejsca Źródło zasilania 12V DC 1A Urządzenie umożliwia zasilanie kamer z wewnętrznego zasilacza 12V DC (1A). 19/22

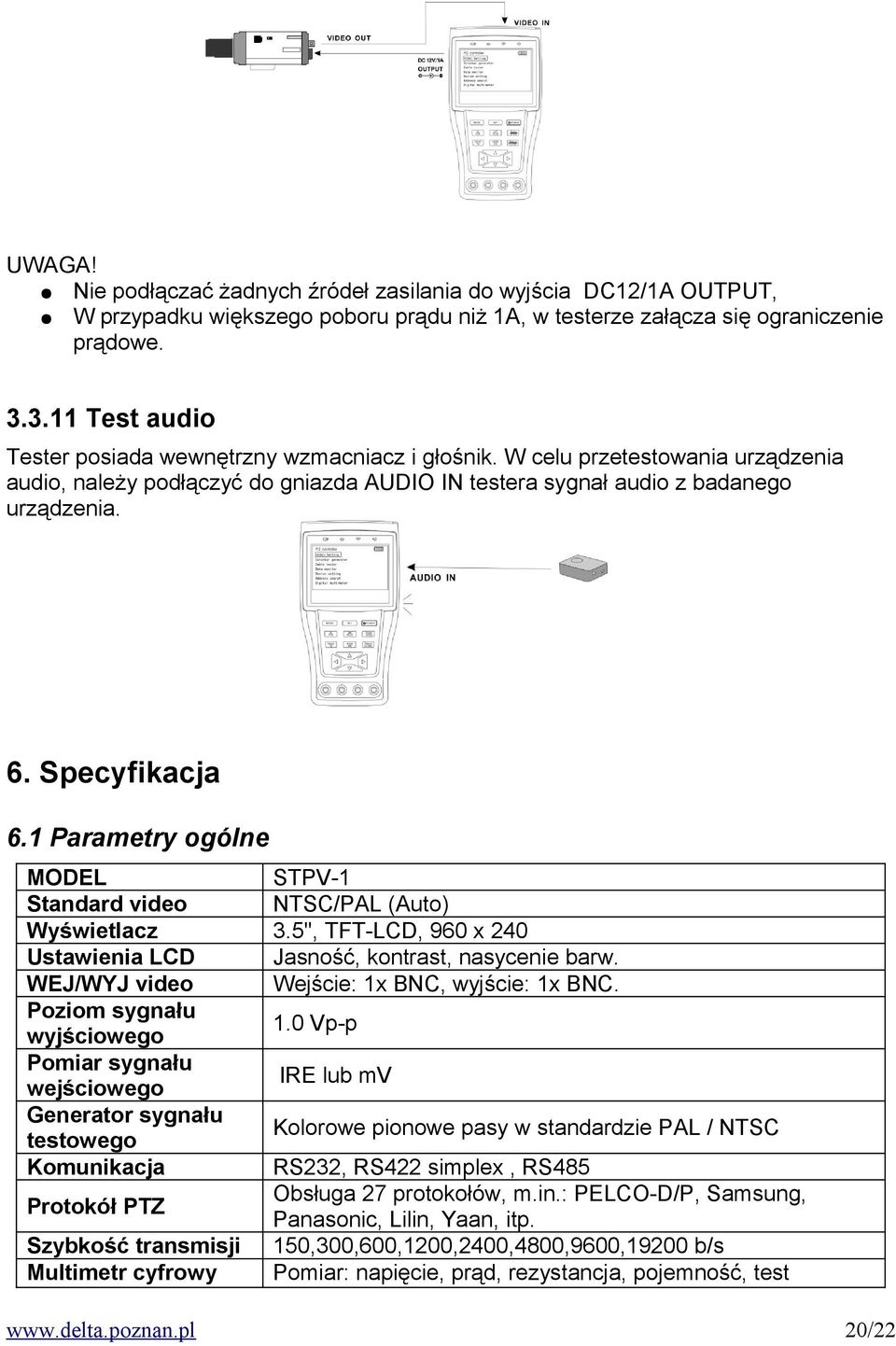

20 UWAGA! Nie podłączać żadnych źródeł zasilania do wyjścia DC12/1A OUTPUT, W przypadku większego poboru prądu niż 1A, w testerze załącza się ograniczenie prądowe Test audio Tester posiada wewnętrzny wzmacniacz i głośnik. W celu przetestowania urządzenia audio, należy podłączyć do gniazda AUDIO IN testera sygnał audio z badanego urządzenia. 6. Specyfikacja 6.1 Parametry ogólne MODEL STPV-1 Standard video NTSC/PAL (Auto) Wyświetlacz 3.5'', TFT-LCD, 960 x 240 Ustawienia LCD Jasność, kontrast, nasycenie barw. WEJ/WYJ video Wejście: 1x BNC, wyjście: 1x BNC. Poziom sygnału wyjściowego 1.0 Vp-p Pomiar sygnału wejściowego IRE lub mv Generator sygnału testowego Kolorowe pionowe pasy w standardzie PAL / NTSC Komunikacja RS232, RS422 simplex, RS485 Protokół PTZ Obsługa 27 protokołów, m.in.: PELCO-D/P, Samsung, Panasonic, Lilin, Yaan, itp. Szybkość transmisji 150,300,600,1200,2400,4800,9600,19200 b/s Multimetr cyfrowy Pomiar: napięcie, prąd, rezystancja, pojemność, test 20/22
21 ciągłości, test diody. Tester kabli Test połączenia kabli UTP/FTP lub telefonicznych, zakończonych wtykiem RJ-45. Wyjście zasilania DC12V / 1A (rzeczywiste : 11,5V DC 750mA) Test audio Wbudowany przedwzmacniacz i głośnik Zasilanie DC5V / 2A Akumulator Wbudowany 3.7V / 3000mAh (litowo - polimerowy) Czas pracy ok. 12h (po czasie 3-4 h ładowania) Temperatura pracy Wilgotność pracy 30% - 90% Wymiary / waga 176 x 94 x 36 [mm] / 340 [g] 6.2 Parametry multimetra cyfrowego Wyświetlanie-6600~+6600 Częstotliwość odświeżania wyniku : 3 Hz Woltomierz DC Zakres Niedokładność Rozdzielczość 660mV 0.1mV 6.6V 1mV ± 0.3%+4 66V 10mV 660V 100mV Woltomierz AC Zakres Niedokładność Rozdzielczość 660mV ± 1.5%+6 0.1mV 6.6V 66V 660V ± 0.8%+6 1mV 10mV 100mV Amperomierz DC Zakres Niedokładność Rozdzielczość 6.6mA 66mA 660mA ± 0.5%+3 1uA 10uA 100uA 10A ± 1%+5 10mA Amperomierz AC Zakres Niedokładność Rozdzielczość 6.6mA 66mA 660mA ± 0.5%+3 1uA 10uA 100uA 10A ± 1%+5 10mA 21/22
22 Omomierz Zakres Niedokładność Rozdzielczość 660Ω ± 0.8%+5 0.1Ω 6.6KΩ 1Ω 66KΩ 10Ω ± 0.8%+2 660KΩ 100Ω 6.6MΩ 1KΩ 66MΩ ± 1.2%+5 10KΩ Test ciągłości Zakres Funkcja Sygnalizacja rezystancji poniżej 50 Ω Test diody Zakres Rozdzielczość Funkcja 1mV Wyświetlanie napięcia przewodzenia. Pomiar pojemności kondensatorów Zakres Niedokładność Rozdzielczość 6.6nF ± 0.5%+20 1pF 66nF 660nF 6.6μF 66μF 660μF 6.6mF 66mF ± 3.5%+8 ± 5%+8 10pF 100pF 1nF 10nF 100nF 1μF 10μF 6.3 Parametry miernika optycznego Zakres pomiaru (dbm) -70~+10dBm -50~+26dBm Długość fali (nm) 850nm 980nm 1310nm 1480nm 1550nm Detektor optyczny InGaAs Niedokładność ±2% Rozdzielczość wyniku Linear:0.1% ; Nonlinear:0.01dBm Temperatura pracy ( ) -10ºC +50ºC Temperatura przechowywania -20ºC +70ºC Złącze ST, SC 22/22
