1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Przebudowa i rozbudowa Powiatowej Biblioteki Publicznej w Sieradzu oraz monta instalacji przeciwpo arowej instalacja centralnego ogrzewania.

2 1. Wst p 1.1. Przedmiot specyfikacji Przedmiotem niniejszej Specyfikacji Technicznej s wymagania techniczne dotycz ce wykonania i odbioru instalacji centralnego ogrzewania w przebudowywanym budynku Powiatowej Biblioteki Publicznej w Sieradzu przy ul. wirki i Wigury Zakres stosowania specyfikacji Specyfikacja jest stosowana jako dokument przy przetargach oraz przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót obj tych specyfikacj Ustalenia zawarte w niniejszej specyfikacji dotycz prowadzenia robót przy wykonywaniu instalacji centralnego ogrzewania w przebudowywanym budynku Powiatowej Biblioteki Publicznej w Sieradzu tj.: wypo yczalnia (1), w-c niepe nosprawnych (14), w-c (15), pokój socjalny (10), pomieszczenie porz dkowe (11), magazyn (12), czytelnia (111), czytelnia dzieci wydawanie (113), czytelnia dzieci (112), w-c (117, 118, 119) Okre lenia podstawowe Okre lenia podane w niniejszej specyfikacji s zgodne z odpowiednimi normami i okre leniami podanymi w opracowaniu pt. Warunki techniczne wykonania i odbioru robót budowlano monta owych tom II Instalacje sanitarne i przemys owe (instalacje centralnego ogrzewania)" tj. centralne ogrzewanie ogrzewanie, w którym ciep o potrzebne do ogrzewania zespo u pomieszcze otrzymywane jest z jednego ród a ciep a i jest doprowadzane do ogrzewanych pomieszcze za pomoc czynnika grzejnego, czynnik grzejny p yn (woda, para wodna lub powietrze) przenosz cy ciep o, instalacja centralnego ogrzewania zespó urz dze, elementów i przewodów cych do: wytwarzania czynnika grzejnego o wymaganej temperaturze i ci nieniu lub przetwarzania tych parametrów ( ród o ciep a), doprowadzenia czynnika grzejnego do ogrzewanego obiektu (cz zewn trzna instalacji), rozdzia u i rozprowadzania czynnika grzejnego w ogrzewanym budynku i przekazania ciep a w pomieszczeniu (cz wewn trzna instalacji), instalacja ogrzewania wodnego instalacja ogrzewania, w której czynnikiem grzejnym jest woda instalacyjna, instalacja ogrzewania wodnego systemu otwartego instalacja, w której przestrze 2

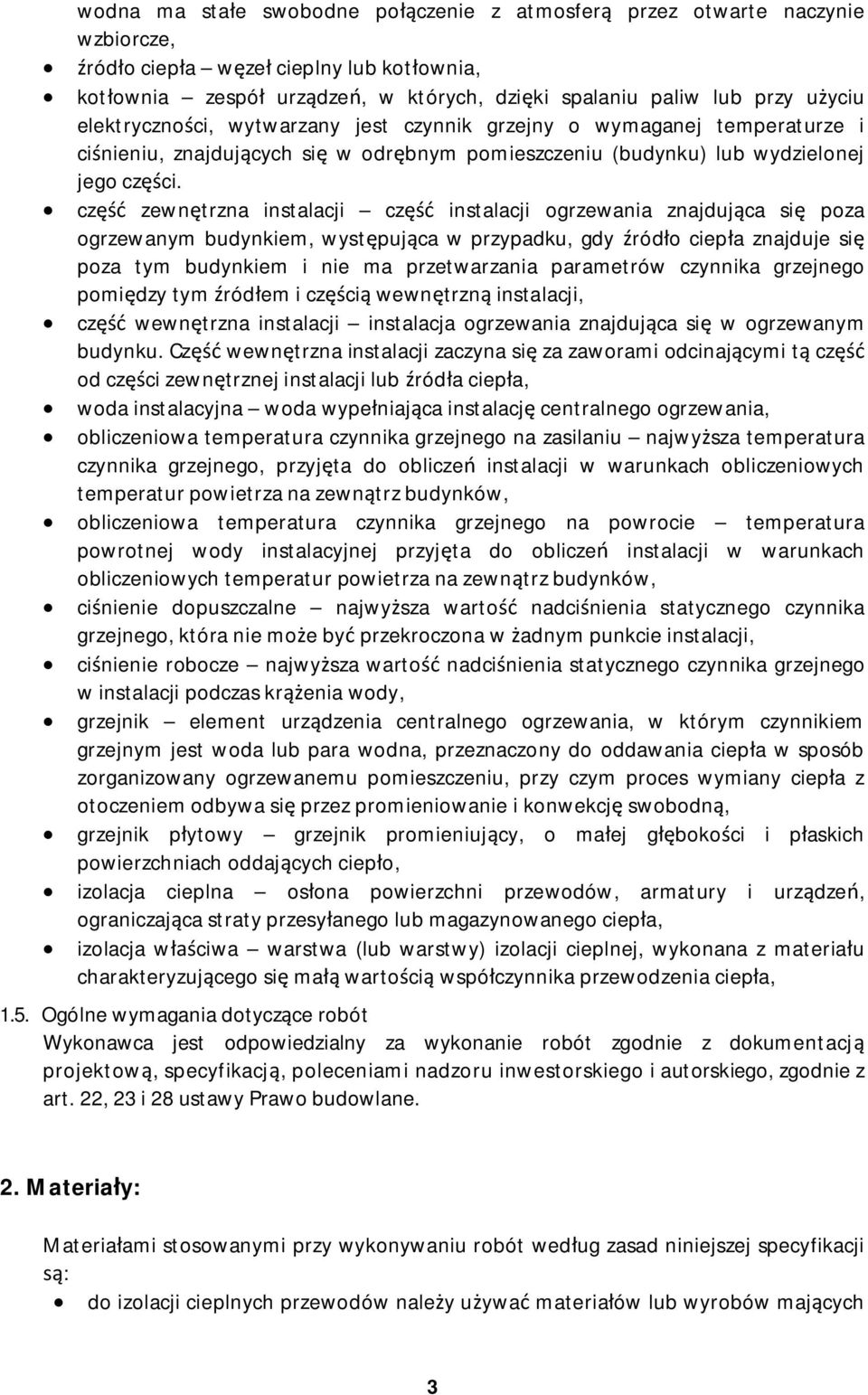

3 wodna ma sta e swobodne po czenie z atmosfer przez otwarte naczynie wzbiorcze, ród o ciep a w ze cieplny lub kot ownia, kot ownia zespó urz dze, w których, dzi ki spalaniu paliw lub przy u yciu elektryczno ci, wytwarzany jest czynnik grzejny o wymaganej temperaturze i ci nieniu, znajduj cych si w odr bnym pomieszczeniu (budynku) lub wydzielonej jego cz ci. cz zewn trzna instalacji cz instalacji ogrzewania znajduj ca si poza ogrzewanym budynkiem, wyst puj ca w przypadku, gdy ród o ciep a znajduje si poza tym budynkiem i nie ma przetwarzania parametrów czynnika grzejnego pomi dzy tym ród em i cz ci wewn trzn instalacji, cz wewn trzna instalacji instalacja ogrzewania znajduj ca si w ogrzewanym budynku. Cz wewn trzna instalacji zaczyna si za zaworami odcinaj cymi t cz od cz ci zewn trznej instalacji lub ród a ciep a, woda instalacyjna woda wype niaj ca instalacj centralnego ogrzewania, obliczeniowa temperatura czynnika grzejnego na zasilaniu najwy sza temperatura czynnika grzejnego, przyj ta do oblicze instalacji w warunkach obliczeniowych temperatur powietrza na zewn trz budynków, obliczeniowa temperatura czynnika grzejnego na powrocie temperatura powrotnej wody instalacyjnej przyj ta do oblicze instalacji w warunkach obliczeniowych temperatur powietrza na zewn trz budynków, ci nienie dopuszczalne najwy sza warto nadci nienia statycznego czynnika grzejnego, która nie mo e by przekroczona w adnym punkcie instalacji, ci nienie robocze najwy sza warto nadci nienia statycznego czynnika grzejnego w instalacji podczas kr enia wody, grzejnik element urz dzenia centralnego ogrzewania, w którym czynnikiem grzejnym jest woda lub para wodna, przeznaczony do oddawania ciep a w sposób zorganizowany ogrzewanemu pomieszczeniu, przy czym proces wymiany ciep a z otoczeniem odbywa si przez promieniowanie i konwekcj swobodn, grzejnik p ytowy grzejnik promieniuj cy, o ma ej g boko ci i p askich powierzchniach oddaj cych ciep o, izolacja cieplna os ona powierzchni przewodów, armatury i urz dze, ograniczaj ca straty przesy anego lub magazynowanego ciep a, izolacja w ciwa warstwa (lub warstwy) izolacji cieplnej, wykonana z materia u charakteryzuj cego si ma warto ci wspó czynnika przewodzenia ciep a, 1.5. Ogólne wymagania dotycz ce robót Wykonawca jest odpowiedzialny za wykonanie robót zgodnie z dokumentacj projektow, specyfikacj, poleceniami nadzoru inwestorskiego i autorskiego, zgodnie z art. 22, 23 i 28 ustawy Prawo budowlane. 2. Materia y: Materia ami stosowanymi przy wykonywaniu robót wed ug zasad niniejszej specyfikacji : do izolacji cieplnych przewodów nale y u ywa materia ów lub wyrobów maj cych 3

4 certyfikat lub deklaracj na zgodno z Polska Norm lub aprobat techniczn. Zastosowanie materia ów lub wyrobów do izolacji cieplnych w pomieszczeniach przeznaczonych do sta ego pobytu ludzi jest mo liwe tylko w przypadku, gdy materia y te maj wiadectwa oceny higienicznej i zdrowotnej wydane przez ciw instytucj. materia y do wykonania izolacji cieplnej instalacji usytuowanych wewn trz budynku powinny spe nia wymagania ochrony p.po. tzn. powinny by klasyfikowane jako co najmniej nie rozprzestrzeniaj ce ognia wg. PN-B-02873:1996, grzejniki, zawory termostatyczne oraz wszystkie inne materia y i urz dzenia musz posiada atesty i wiadectwa dopuszczenia do stosowania w budownictwie. materia y podstawowe, jak przewody i ich osprz t nie wymagaj opakowa i mog by sk adowane pod zadaszonymi pomieszczeniami z wyj tkiem aparatury kontrolno-pomiarowej, która wymaga opakowania skrzyniowego i sk adowania w pomieszczeniach zamkni tych i ogrzewanych. 3. Sprz t Wykonawca przyst puj cy do wykonania instalacji centralnego ogrzewania winien wykaza si mo liwo ci korzystania ze sprz tu gwarantuj cego w ciw tj. spe niaj wymagania ST jako robót. 4. Transport i sk adowanie rury, grzejniki oraz armatur przeznaczone do monta u instalacji centralnego ogrzewania nale y przechowywa w pomieszczeniach suchych, czystych i wolnych od szkodliwych par i gazów, w miar mo liwo ci jak najd ej w opakowaniach. wyroby i materia y stosowane do wykonywania izolacji cieplnych nale y transportowa i przechowywa w sposób zabezpieczaj cy je przed uszkodzeniem i zawilgoceniem, zgodnie z wymaganiami producenta. 5. Wykonanie robót przed przyst pieniem do monta u nale y dokona sprawdzenia zgodno ci dostarczonych materia ów i urz dze z dokumentacj techniczn. przed przyst pieniem do monta u instalacji nale y wykona wszystkie niezb dne mokre prace budowlane, instalacj centralnego ogrzewania nale y wykona z rur miedzianych twardych przy uk adaniu przewodów nale y dok adnie wyznaczy tras prowadzenia przewodu, okre li ilo, po enie i konstrukcj uchwytów przesuwnych i sta ych oraz kompensatorów, do mocowania przewodów miedzianych nale y stosowa uchwyty pojedyncze lub podwójne z tworzywa sztucznego, zastosowa stalowe grzejniki p ytowe 4

5 zalecany rozstaw uchwytów przesuwnych dla rur miedzianych: rednica rury Mm Rozstaw mi dzy Uchwytami 15 1, ,5 22 2, , ,75 je li masa przewodów poziomych pomi dzy dwoma uchwytami zostanie podwy szona np. przez zamontowanie kompensatora to podane odleg ci powinny by zmniejszone: dla rur o rednicy 22 mm o 20 %, dla rur o rednicy 28 mm o 50 %, dla przewodów pionowych rozstaw uchwytów mo e by wi kszy ni podano w tabeli: dla rur o rednicy 22 mm o 30 %, dla rur o rednicy 28 mm o 10 %, dla kompensacji wyd liniowych przewodów miedzianych nale y zastosowa w miar mo liwo ci kompensacj naturaln, w innym przypadku elementy kompensuj ce, graniczna d ugo przewodów nie wymagaj cych kompensacji wynosi 5m, w przypadku stosowania kompensatorów wykonanych z samych kolan 90º wymagane jest, aby taki kompensator mia na wierzchu prosty odcinek o d.: dla rur Dz 35 mm min. 1,5 Dz, dla rur Dz 42 mm 2 Dz, powierzchnie zewn trzne i wewn trzne rur powinny by g adkie i czyste, nie powinny wykazywa rys, p kni, porów oraz ladów po obróbce, ci cie rur miedzianych nale y wykona przy pomocy drobnoz bnych pi ek do metali przecinarki kr kowej, wa operacj przed monta em i lutowaniem rur jest usuni cie r bków (gratów) wewn trznego i zewn trznego oraz kalibrowanie ko ca rury, w instalacji nale y zastosowa typowe kszta tki miedziane tj. trójniki i kolana, dopuszczalne jest w uzasadnionych przypadkach gi cie rur gi tark hydrauliczn o rednicy do 22 mm, rury i kszta tki nale y czy poprzez lutowanie mi kkie (kapilarne) zalecane typy topnika; F-SW 21, F-SW 22 lub F-SW 25, podczas procesu lutowania nale y zachowa poni sze warunki: 1.nie przekracza temperatury wybranego lutu dla lutowania mi kkiego < 450ºC, 2.dok adnie oczy ci czone powierzchnie do metalicznego po ysku bezpo rednio przed czynno ci w ciwego lutowania, 3.nak ada topnik tylko na zewn trz powierzchni bosego ko ca, kontrolowa zasysanie lutu w szczelin z cza, 4. usun resztki topnika z obszaru z cza natychmiast po czynno ci w ciwego lutowania, odst py grzejników od elementów budowlanych powinny by wynosi : 5

6 1.odst p mi dzy doln kraw dzi grzejnika i pod og 100 mm, 2.odst p mi dzy górn kraw dzi grzejnika i parapetu 100 mm, wymiary wn k przeznaczonych na grzejniki pod oknami lub w cianach winny wynosi : 1. ugo wn ki równa d ugo ci grzejnika plus 25 cm, 2. wysoko wn ki równa wysoko ci grzejnika plus 20 cm, 3. boko wn ki równa najwy ej g boko ci grzejnika, przewody winny by prowadzone ze spadkiem co najmniej 3 od najdalszego pionu lub odbiornika ciep a do rozdzielacza. Zaleca si w miar mo liwo ci stosowa spadki 5, dla instalacji nale y zapewni mo liwo spuszczenia wody w najni szych punktach oraz mo liwo odpowietrzenia w najwy szych punktach za ama sieci przewodów, w miejscach przej rur przez ciany i stropy nie powinny by stosowane adne po czenia rur, zaleca si, aby sp aszczenia rur przy gi ciu nie przekracza y 10 % zewn trznej rednicy rury, roboty izolacyjne nale y rozpocz po zako czeniu monta u odcinka przewodu lub urz dzenia, przeprowadzenia prób szczelno ci i wykonaniu zabezpieczenia antykorozyjnego powierzchni przeznaczonych do zaizolowania oraz po potwierdzeniu prawid owo ci w/w robót protokó em odbioru, powierzchnie izolowanego przewodu lub urz dzenia oraz materia u izolacji w ciwej powinny by suche i czyste, otuliny izolacyjne powinny by tak na one na styk czo owy, aby jednocze nie ci le przylega y do izolowanej powierzchni. Styki wzd ne s siednich w/w elementów powinny by przesuni te wzgl dem siebie o k t 10º do 15º, zaci ni cie monta owe izolacji z mi kkich materia ów nie mo e przekroczy 20 % grubo ci izolacji, zako czenie izolacji i miejsca wykonania dylatacji w p aszczach ochronnych przewodów powinny by zabezpieczone przed uszkodzeniami mechanicznymi oraz zawilgoceniem, 6. Kontrola jako ci robót Przed przyst pieniem do wykonania prób instalacji centralnego ogrzewania nale y dokona przegl du zamontowanych urz dze i instalacji oraz stwierdzi ich zgodno z projektem. Po zmontowaniu instalacji, lub jej cz ci daj cej si wyodr bni, nale y przeprowadzi prób ci nieniow przy pomocy zimnej wody. Prób ci nieniow nale y przeprowadzi zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano monta owych (tom II) na ci nienie robocze +0,2 MPa przy zachowaniu n/w warunków: Badanie szczelno ci na zimno nale y przeprowadzi przy temperaturze zewn trznej powy ej 0 o C. Badanie szczelno ci nale y przeprowadzi przed zakryciem bruzd i kana ów, przed pomalowaniem elementów instalacji oraz przed wykonaniem izolacji termicznej. Je eli post p robót budowlanych wymaga zakrycia bruzd i kana ów przed ca kowitym zako czeniem monta u, wówczas nale y przeprowadzi badanie szczelno ci cz ci 6

7 instalacji. Przed przyst pieniem do badania szczelno ci nale y instalacj (lub jej cz ) podlegaj próbie kilkakrotnie skutecznie przep uka wod. Na 24 godziny (gdy temperatura zewn trzna jest wy sza od +5 o C) przed rozpocz ciem badania szczelno ci instalacji powinna by nape niona wod zimn i dok adnie odpowietrzona. W tym okresie nale y dokona starannego przegl du wszystkich elementów oraz skontrolowa szczelno po cze przewodów, armatury i in. przy ci nieniu statycznym s upa wody w instalacji. Po stwierdzeniu gotowo ci z adu do podj cia badania szczelno ci nale y odci zaworami na rozdzielaczach przy cze cieplne, a nast pnie podnie ci nienie w instalacji za pomoc pompy r cznej t okowej, pod czonej w najni szym punkcie. Pompa musi by wyposa ona w zawory odcinaj ce, zawór zwrotny i spustowy oraz cechowany manometr tarczowy ( rednica tarczy min. 150 mm) o zakresie o 50% wi kszym od ci nienia próbnego i dzia ce elementarnej 0,01 MPa. Wyniki badania szczelno ci nale y uzna za pozytywne, je eli w ci gu 20 min. manometr nie poka e spadku ci nienia. Po wykonaniu próby szczelno ci na zimno nale y wykona regulacj instalacji centralnego ogrzewania poprzez ustawienie w ciwych (projektowych) nastaw na zaworach grzejnikowych oraz w nast pnej kolejno ci prób szczelno ci i dzia ania na gor co z zachowaniem n/w warunków: Badanie szczelno ci i dzia ania instalacji na gor co nale y przeprowadzi po uzyskaniu pozytywnego wyniku próby szczelno ci na zimno i usuni ciu ewentualnych usterek. Prób szczelno ci z adu na gor co nale y przeprowadzi po uruchomieniu ród a ciep a, w miar mo liwo ci przy najwy szych parametrach roboczych czynnika grzewczego, lecz nie przekraczaj cych parametrów obliczeniowych. Przed przyst pieniem do próby dzia ania instalacji w stanie gor cym budynek powinien by ogrzewany w ci gu co najmniej 72 godzin. Sprawdzi temperatur grzejników oraz w pomieszczeniach, które nie powinny odbiega od za projektowych. Pomiar temperatury powietrza w ogrzewanych pomieszczeniach nale y wykona za pomoc termometru zapewniaj cego dok adno pomiaru 0,5 o C; termometr zabezpieczony przed wp ywem promieniowania nale y umie na wysoko ci 0,5 m nad pod og w rodku pomieszczenia, a w wi kszych pomieszczeniach w kilku miejscach w taki sposób, aby odleg punktu pomiaru od ciany zewn trznej nie przekracza a 2,5m, a odleg mi dzy punktami pomiarowymi 10 m. Kontroli pracy wszystkich grzejników w budynku nale y dokona w sposób przybli ony, przez sprawdzenie co najmniej r na dotyk, a w przypadkach w tpliwych przez pomiar temperatury powrotu. Podczas próby szczelno ci na gor co nale y dokona ogl dzin wszystkich po cze, uszczelnie, d awic itp. oraz skontrolowa zdolno kompensacyjn wyd ek. Wszystkie zauwa one nieszczelno ci i inne usterki nale y usun. Wynik próby uwa a si za pozytywny, je eli ca a instalacja nie wykazuje przecieków ani roszenia, a po och odzeniu nie stwierdzono uszkodze i trwa ych odkszta ce, grubo wykonanej izolacji powinna by zgodna z dokumentacja techniczn, dopuszcza si odchy ki grubo ci w zakresie od -5% do +10%, Pozytywna ocena prób i uruchomienia stanowi podstaw do podj cia pracy przez komisj odbioru technicznego urz dze. 7

8 7. Obmiar robót Jednostk obmiaru dla instalacji centralnego ogrzewania jest mb d ugo ci rur, m 2 powierzchni izolacji termicznej oraz sztuka b komplet za monta urz dze i zaworów. 8. Odbiór robót Odbiorowi mi dzyoperacyjnemu podlegaj nast puj ce elementy robót: przej cia dla przewodów przez ciany i stropy umiejscowienie i wymiary otworów, ciany w miejscach ustawienia grzejników (otynkowanie), bruzdy w cianach wymiary, czysto bruzd, zgodno ich z pionem w przypadku pionów c-o i zgodno z kierunkiem w przypadku minimalnych spadków odcinków poziomych. Z odbiorów mi dzyoperacyjnych nale y spisa protokó stwierdzaj cy jako wykonania oraz przydatno robót i elementów do prawid owego wykonania monta u; protokó podpisuje kierownik robót instalacyjnych przy udziale majstra lub brygadzisty, a w przypadku robót zanikaj cych równie przy udziale inspektora nadzoru technicznego. Przy odbiorze urz dze i elementów od producenta nale y: dokona ogl dzin zewn trznych, sprawdzi wymiary g ówne, sprawdzi wzrokowo szczelno po cze i spawów. Odbiory cz ciowe: w przypadku robót zanikaj cych (przewody wewn trzne kryte w bruzdach), które musz by wykonane przed zako czeniem ca ci nale y przeprowadzi ich odbiór cz ciowy, polegaj cy na sprawdzeniu zgodno ci z projektem, u yciu w ciwych materia ów, prawid owo ci zamocowa. odbiory cz ciowe przeprowadza si w trybie przewidzianym dla odbioru ko cowego, jednak bez oceny prawid owo ci dzia ania ca ej instalacji. Po dokonaniu odbioru sporz dza si protokó z podpisami wszystkich cz onków komisji z wyszczególnieniem zauwa onych usterek, podaniem terminu ich usuni cia oraz z warunkami ostatecznego przyj cia odbieranych robót. Odbiór ko cowy: po zako czeniu prób nale y w ramach odbioru obiektu dokona komisyjnego odbioru ko cowego. W sk ad komisji wchodzi kierownik robót monta owych oraz przedstawiciele inwestora i u ytkownika. Przy odbiorze ko cowym nale y sprawdzi : zgodno wykonania robót z projektem wykonawczym oraz z ewentualnymi zapisami w dzienniku budowy dotycz cymi zmian i odst pstw od dokumentacji technicznej, zgodno wykonania z niniejsz specyfikacj techniczn, a w przypadku odst pstw uzasadnienie konieczno ci odst pstwa potwierdzonego przez inspektora nadzoru. Przy odbiorze ko cowym nale y przedstawi komisji nast puj ce dokumenty: projekt wykonawczy z naniesionymi ewentualnymi zmianami i uzupe nieniami dokonanymi w czasie budowy, dziennik budowy, 8

9 protoko y odbiorów cz ciowych na roboty zanikaj ce, protoko y wykonanych prób i bada, wiadectwa jako ci, wydane przez dostawców urz dze i materia ów podlegaj cych odbiorom technicznym, a tak e niezb dne decyzje o dopuszczeniu do stosowania w budownictwie. Odbioru technicznego ko cowego instalacji centralnego ogrzewania dokona po zako czeniu monta u i przeprowadzeniu prób wg punktu 6 ST. Nale y stwierdzi, czy instalacja jest wykonana zgodnie z projektem wykonawczym, nadaje si do eksploatacji i osi ga zak adane parametry. 9. Podstawa p atno ci Podstaw p atno ci jest cena jednostkowa skalkulowana przez Wykonawc za jednostk obmiarow ustalon dla danej pozycji kosztorysu. 10. Przepisy zwi zane Wymagane: 1. PN-B-02413:1991 Ogrzewnictwo i ciep ownictwo. Zabezpieczenie instalacji ogrzewa wodnych systemu otwartego - wymagania. 2. PN-B-02414:1999 Ogrzewnictwo i ciep ownictwo. Zabezpieczenie instalacji ogrzewa wodnych systemu zamkni tego z naczyniami wzbiorczymi przeponowymi - wymagania. 3. PN-B-02415:1991 Ogrzewnictwo i ciep ownictwo. Zabezpieczenie wodnych zamkni tych systemów ciep owniczych - wymagania. 4. PN-B-02416:1991 Ogrzewnictwo i ciep ownictwo. Zabezpieczenie instalacji ogrzewa wodnych systemu zamkni tego przy czonych do sieci cieplnych - wymagania. 5. PN-C-04607:1993 Woda w instalacjach ogrzewania wymagania i badania dotycz ce jako ci wody. 6. PN-EN ISO 6946:2008 Komponenty budowlane i elementy budynku. Opór cieplny i wspó czynnik przenikania ciep a. Metoda obliczania. 7. PN-EN ISO :2007 Cieplne w ciwo ci u ytkowe okien, drzwi i aluzji. Obliczanie wspó czynnika przenikania ciep a. Cz 1: Postanowienia ogólne. 8. PN-EN ISO :2005 Cieplne w ciwo ci u ytkowe okien, drzwi i aluzji. Obliczanie wspó czynnika przenikania ciep a. Cz 2: Metoda komputerowa dla ram. 9. PN-EN ISO 10211:2008 Mostki cieplne w budynkach. Strumienie ciep a i temperatury powierzchni. Obliczenia szczegó owe. 10. PN-EN 12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obci enia cieplnego. 11. PN-EN ISO 13370:2008 Cieplne w ciwo ci u ytkowe budynków. Wymiana ciep a przez grunt. Metody obliczania. 12. PN-EN ISO 13789:2008 Cieplne w ciwo ci u ytkowe budynków. Wspó czynniki wymiany 9

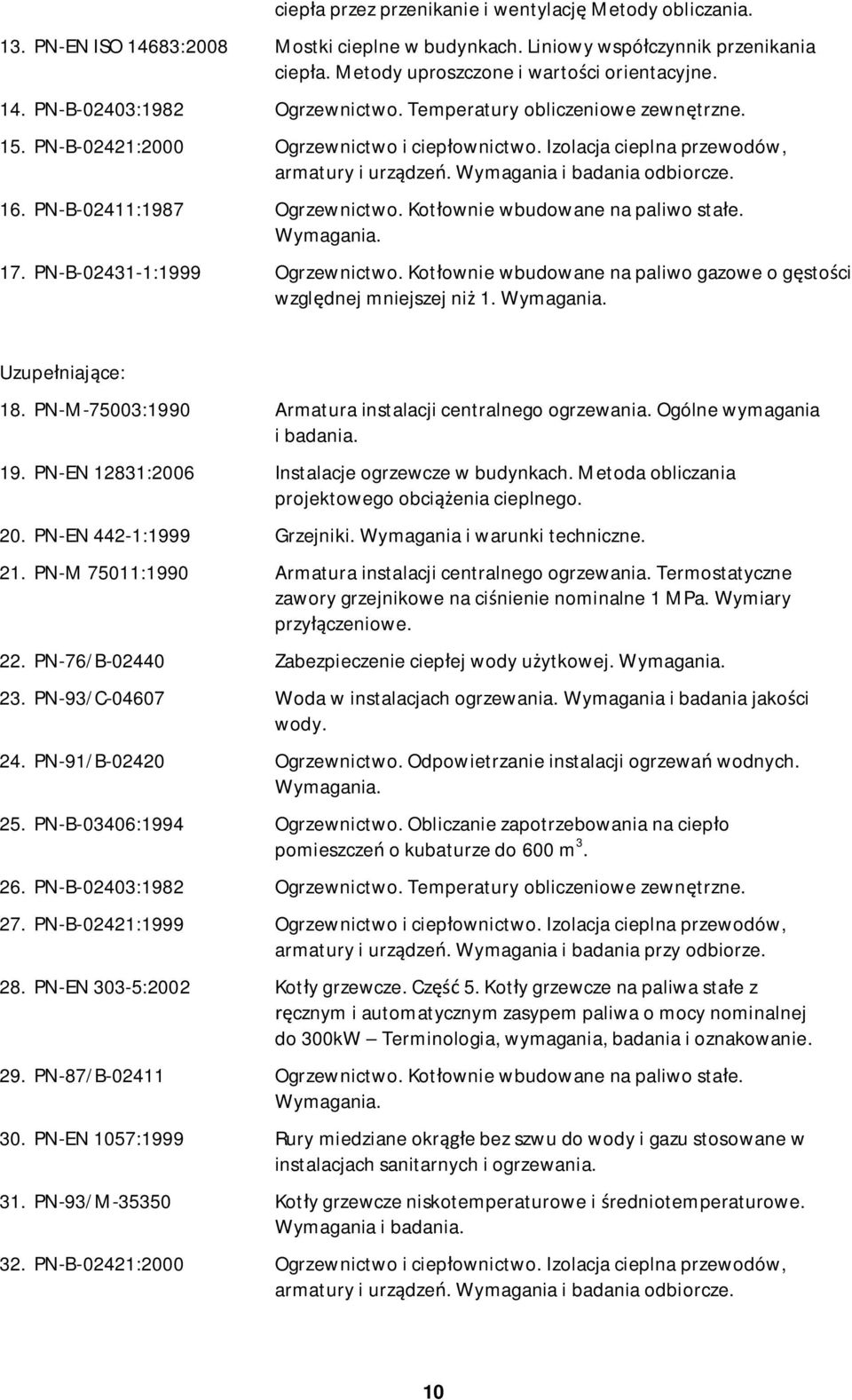

10 ciep a przez przenikanie i wentylacj Metody obliczania. 13. PN-EN ISO 14683:2008 Mostki cieplne w budynkach. Liniowy wspó czynnik przenikania ciep a. Metody uproszczone i warto ci orientacyjne. 14. PN-B-02403:1982 Ogrzewnictwo. Temperatury obliczeniowe zewn trzne. 15. PN-B-02421:2000 Ogrzewnictwo i ciep ownictwo. Izolacja cieplna przewodów, armatury i urz dze. Wymagania i badania odbiorcze. 16. PN-B-02411:1987 Ogrzewnictwo. Kot ownie wbudowane na paliwo sta e. Wymagania. 17. PN-B :1999 Ogrzewnictwo. Kot ownie wbudowane na paliwo gazowe o g sto ci wzgl dnej mniejszej ni 1. Wymagania. Uzupe niaj ce: 18. PN-M-75003:1990 Armatura instalacji centralnego ogrzewania. Ogólne wymagania i badania. 19. PN-EN 12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obci enia cieplnego. 20. PN-EN 442-1:1999 Grzejniki. Wymagania i warunki techniczne. 21. PN-M 75011:1990 Armatura instalacji centralnego ogrzewania. Termostatyczne zawory grzejnikowe na ci nienie nominalne 1 MPa. Wymiary przy czeniowe. 22. PN-76/B Zabezpieczenie ciep ej wody u ytkowej. Wymagania. 23. PN-93/C Woda w instalacjach ogrzewania. Wymagania i badania jako ci wody. 24. PN-91/B Ogrzewnictwo. Odpowietrzanie instalacji ogrzewa wodnych. Wymagania. 25. PN-B-03406:1994 Ogrzewnictwo. Obliczanie zapotrzebowania na ciep o pomieszcze o kubaturze do 600 m PN-B-02403:1982 Ogrzewnictwo. Temperatury obliczeniowe zewn trzne. 27. PN-B-02421:1999 Ogrzewnictwo i ciep ownictwo. Izolacja cieplna przewodów, armatury i urz dze. Wymagania i badania przy odbiorze. 28. PN-EN 303-5:2002 Kot y grzewcze. Cz 5. Kot y grzewcze na paliwa sta e z cznym i automatycznym zasypem paliwa o mocy nominalnej do 300kW Terminologia, wymagania, badania i oznakowanie. 29. PN-87/B Ogrzewnictwo. Kot ownie wbudowane na paliwo sta e. Wymagania. 30. PN-EN 1057:1999 Rury miedziane okr e bez szwu do wody i gazu stosowane w instalacjach sanitarnych i ogrzewania. 31. PN-93/M Kot y grzewcze niskotemperaturowe i redniotemperaturowe. Wymagania i badania. 32. PN-B-02421:2000 Ogrzewnictwo i ciep ownictwo. Izolacja cieplna przewodów, armatury i urz dze. Wymagania i badania odbiorcze. 10
