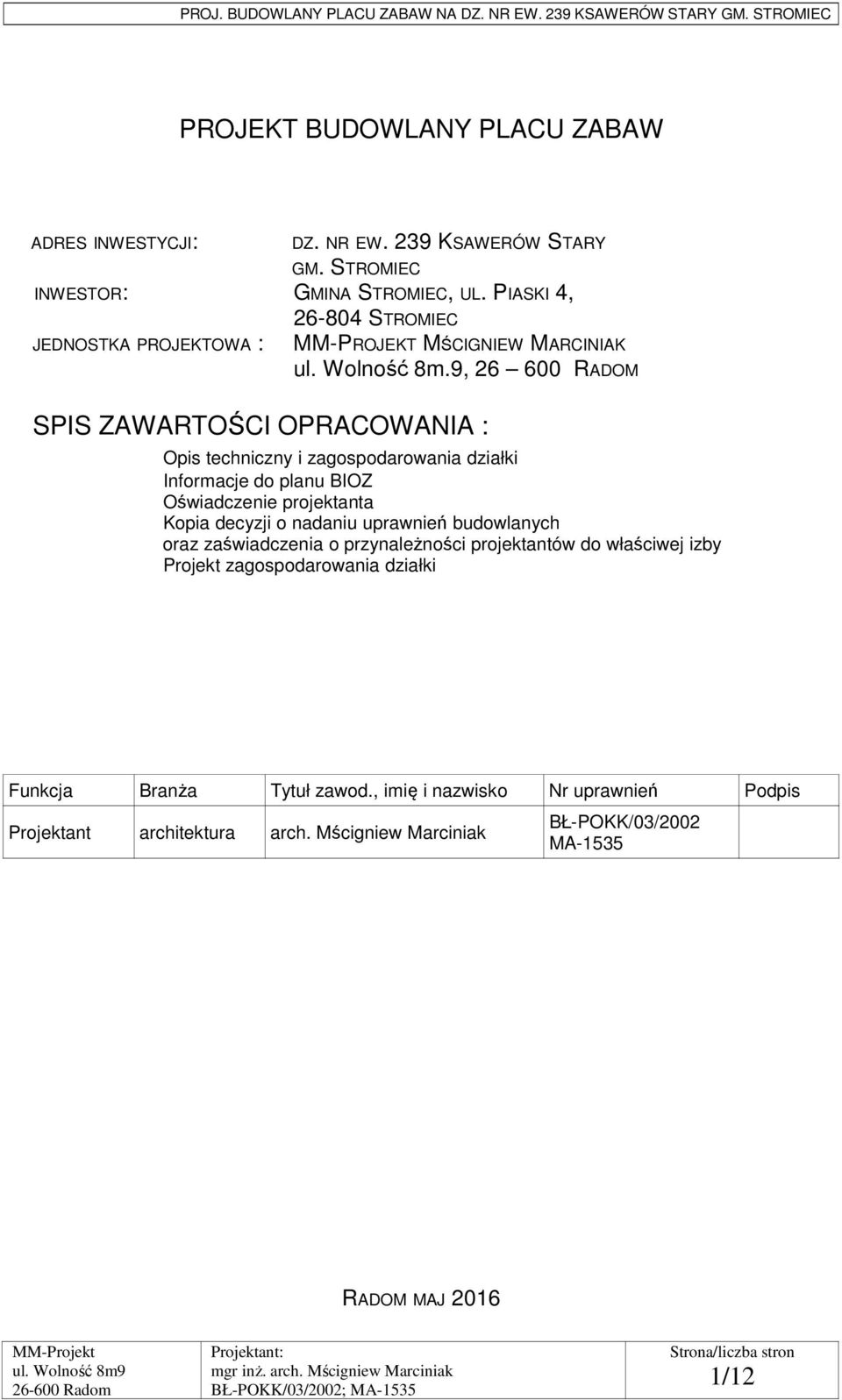

1 PROJEKT BUDOWLANY PLACU ZABAW ADRES INWESTYCJI: DZ. NR EW. 239 KSAWERÓW STARY GM. STROMIEC INWESTOR: GMINA STROMIEC, UL. PIASKI 4, STROMIEC JEDNOSTKA PROJEKTOWA : MM-PROJEKT MŚCIGNIEW MARCINIAK ul. Wolność 8m.9, RADOM SPIS ZAWARTOŚCI OPRACOWANIA : Opis techniczny i zagospodarowania działki Informacje do planu BIOZ Oświadczenie projektanta Kopia decyzji o nadaniu uprawnień budowlanych oraz zaświadczenia o przynależności projektantów do właściwej izby Projekt zagospodarowania działki Funkcja Branża Tytuł zawod., imię i nazwisko Nr uprawnień Podpis Projektant architektura arch. Mścigniew Marciniak BŁ-POKK/03/2002 MA-1535 RADOM MAJ /12

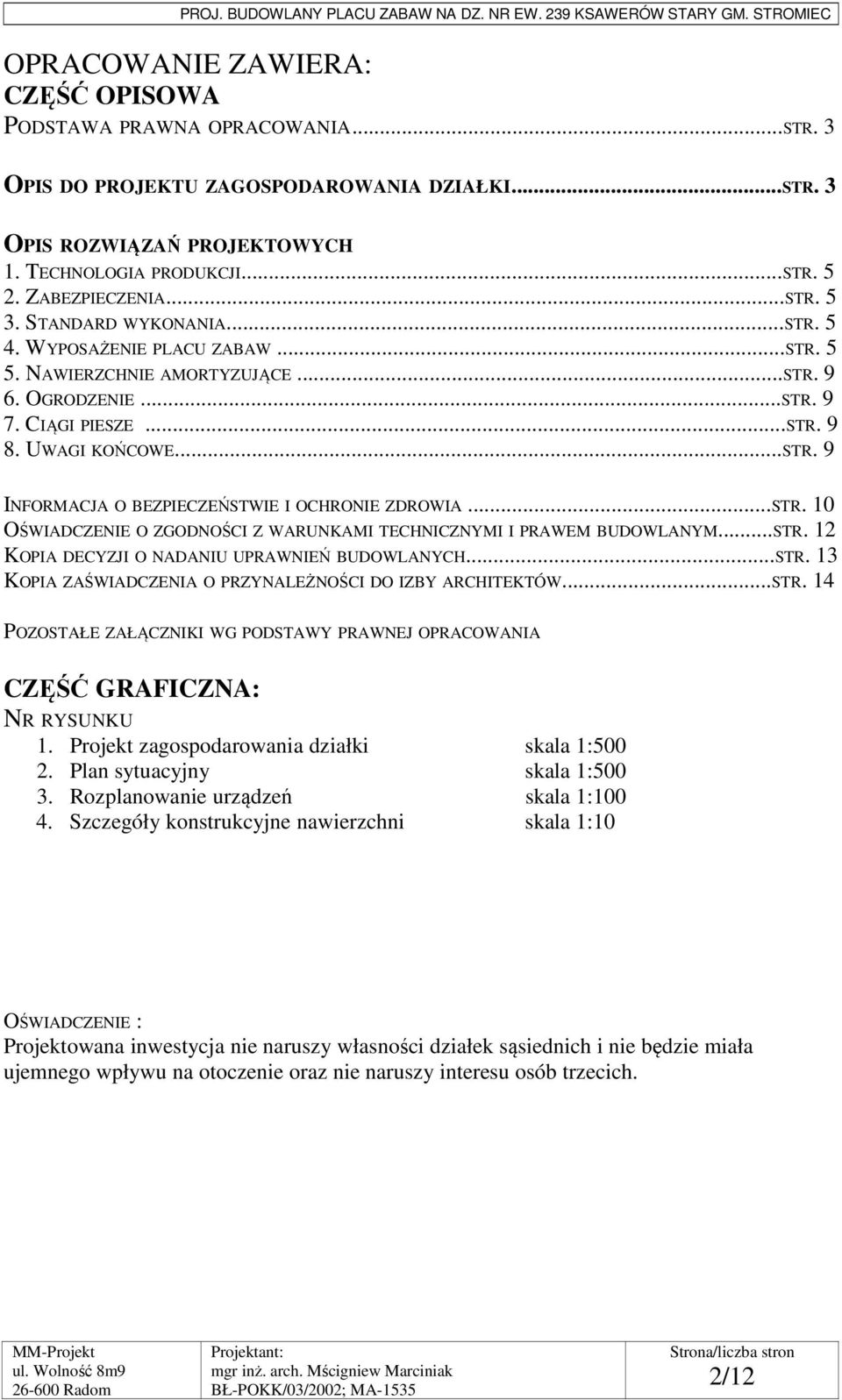

2 OPRACOWANIE ZAWIERA: CZĘŚĆ OPISOWA PODSTAWA PRAWNA OPRACOWANIA...STR. 3 OPIS DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI...STR. 3 OPIS ROZWIĄZAŃ PROJEKTOWYCH 1. TECHNOLOGIA PRODUKCJI...STR ZABEZPIECZENIA...STR STANDARD WYKONANIA...STR WYPOSAŻENIE PLACU ZABAW...STR NAWIERZCHNIE AMORTYZUJĄCE...STR OGRODZENIE...STR CIĄGI PIESZE...STR UWAGI KOŃCOWE...STR. 9 INFORMACJA O BEZPIECZEŃSTWIE I OCHRONIE ZDROWIA...STR. 10 OŚWIADCZENIE O ZGODNOŚCI Z WARUNKAMI TECHNICZNYMI I PRAWEM BUDOWLANYM...STR. 12 KOPIA DECYZJI O NADANIU UPRAWNIEŃ BUDOWLANYCH...STR. 13 KOPIA ZAŚWIADCZENIA O PRZYNALEŻNOŚCI DO IZBY ARCHITEKTÓW...STR. 14 POZOSTAŁE ZAŁĄCZNIKI WG PODSTAWY PRAWNEJ OPRACOWANIA CZĘŚĆ GRAFICZNA: NR RYSUNKU 1. Projekt zagospodarowania działki skala 1: Plan sytuacyjny skala 1: Rozplanowanie urządzeń skala 1: Szczegóły konstrukcyjne nawierzchni skala 1:10 OŚWIADCZENIE : Projektowana inwestycja nie naruszy własności działek sąsiednich i nie będzie miała ujemnego wpływu na otoczenie oraz nie naruszy interesu osób trzecich. 2/12

3 I. CZĘŚĆ OPISOWA - OPIS TECHNICZNY PODSTAWA PRAWNA OPRACOWANIA 1. Zlecenie inwestora. 2. Podkład sytuacyjno-wysokościowy w skali 1:500 str. 15 OPIS DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI. 1. Przedmiot inwestycji Przedmiotem inwestycji jest ogrodzony plac zabaw z elementami małej architektury oraz ciągiem pieszym (chodnikiem) na działce nr 239 w miejscowości Ksawerów Stary gm Stromiec. Dodatkowo na działce przewiduje się budowę boiska do siatkówki plażowej o nawierzchni piaskowej. 2. Opis stanu istniejącego. Działka nr 239 będąca terenem realizacji inwestycji zlokalizowana jest miejscowości Ksawerów Stary gm. Stromiec przy drodze krajowej nr 48 - dz. nr 187. Dostęp Na działce znajdują się zbiornik pożarowy oraz niewielkie oczko wodne. Teren niezagospodarowany nieuzbrojony. W miejscu planowanej inwestycji nie występują elementy infrastruktury podziemnej i naziemnej. Działka ma kształt Prostokąta. Teren nieogrodzony z niewielkim nachyleniem w kierunku północnym. Działka wolna od zabudowy kubaturowej. Na działce nie występuje wartościowa zieleń wysoka. 3. Opis do projektu zagospodarowania działki. Układ komunikacyjny wejście na działkę od strony południowej od strony drogi krajowej nr 48 poprzez istniejący przepust nad rowem przydrożnym. Przedmiotowa inwestycja obejmuje swoim zasięgiem budowę : - placu zabaw z nawierzchnią piaskową - ogrodzenia z furtką wokół placu zabaw - ciągu pieszego (chodnika) - boiska do siatkówki plażowej o nawierzchni piaskowej Teren placu zabaw usytuowano w północnej części działki : Plac zabaw ma kształt prostokąta o wymiarach 20x10m. Teren opracowania charakteryzuje się minimalnymi spadkami, zatem nie ma potrzeby zmiany jego ukształtowania. W obrębie placu zabaw projekt zakłada montaż następujących urządzeń : Huśtawka podwójna + siedzisko kubełkowe 1szt. Ławka z oparciem - 2 szt. Kosz drewniany 1szt. Regulamin A3 1szt. Huśtawka wagowa ważka - 1szt. Sprężynowiec pojedynczy 1szt. Zestaw zabawowy Gapcio ze zjeżdżalnią 1szt. Piaskownica kwadratowa 3 x 3 m 1szt. + siedzisko ze sklejki - 4 szt. Drążki potrójne 1szt. Projektuje się odgrodzenie placu zabaw od pozostałego terenu działki ogrodzeniem z siatki systemowym o wys. 1000mm, wraz z furtką systemową szerokości 100cm od strony południowej tj. od strony drogi. 3/12

4 Do placu zabaw przewiduje się utwardzone dojście w postaci chodnika z kostki betonowe o szerokości 150cm. Po wschodniej stronie działki zaprojektowano boisko do siatkówki plażowej o wymiarach 28x19m o nawierzchni piaskowej. 4. Zestawienie powierzchni (bilans terenu): Powierzchnia działki nr 239 (zakres opracowania) : 1602,00m 2-100% Powierzchnia nawierzchni pod urządzenia placu zabaw 200,00m 2-12,48% Powierzchnia nawierzchni boiska do siatkówki plazowej: 532,00m 2-33,21% Powierzchnia chodnika 62,64m 2-3,91% Powierzchnia biologicznie czynna: 807,36m 2-50,40% 5. W planowanym miejscu posadowienia nowej zabudowy, dojazdów, chodników oraz tarasów nie występuje kolizja z wartościową zielenią i drzewostanem. Planowana inwestycja zlokalizowana będzie na działce oznaczonej w rejestrze gruntów głównie jako tereny RIVa i RIVb. Działka nie jest wpisana do rejestru zabytków i nie podlega ochronie na podstawie innych przepisów szczególnych. 6. Dane określające wpływ eksploatacji górniczej na teren zamierzenia budowlanego, znajdującego się w granicach terenu górniczego. Projektowana inwestycja nie znajduje się na terenach szkód górniczych, ani na terenach występowania stanowisk archeologicznych. 7. Informacja i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanego placu i otoczenia. Uciążliwość projektowanej inwestycji zamknie się w granicach terenu opracowania, a inwestycja nie będzie oddziaływać ponadnormatywnie na tereny sąsiednie. Teren opracowania nie zawiera się w granicach obszaru Natura Realizacja inwestycji nie wywoła znaczących zmian w środowisku przyrodniczym, nie wpłynie negatywnie na naruszenie powiązań przyrodniczych, nie zakłóci naturalnych obiegów, nie spowoduje naruszenia terenów zieleni i nie wpłynie negatywnie na kształtowanie warunków mikroklimatu. Odpady komunalne usuwane będą na wysypisko miejskie przez wyspecjalizowaną do tego celu firmę transportową. Właściciel nieruchomości powinien zawrzeć umowę na wywóz odpadów. Opracował: BŁ-POKK/03/2002. MA /12

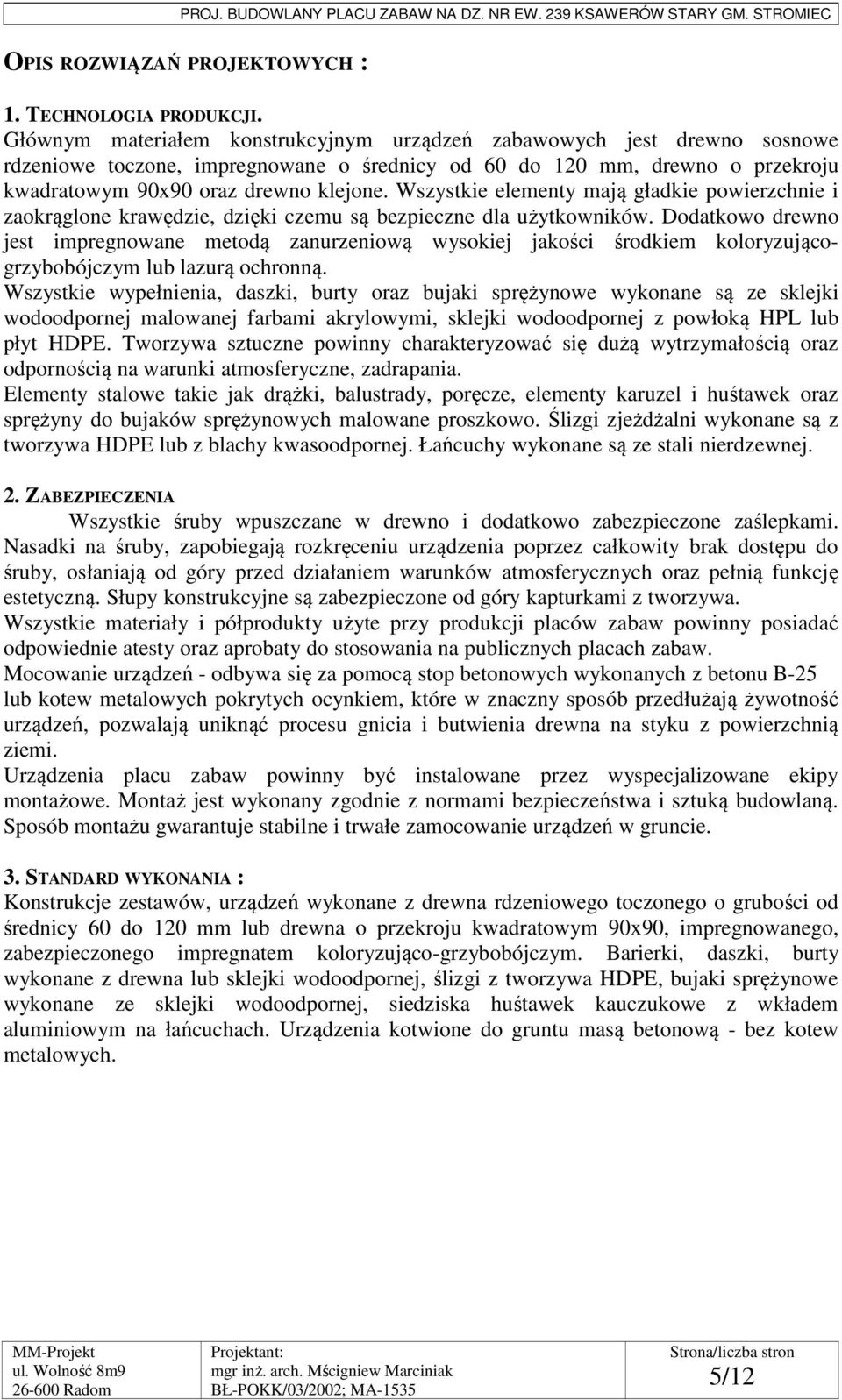

5 OPIS ROZWIĄZAŃ PROJEKTOWYCH : 1. TECHNOLOGIA PRODUKCJI. Głównym materiałem konstrukcyjnym urządzeń zabawowych jest drewno sosnowe rdzeniowe toczone, impregnowane o średnicy od 60 do 120 mm, drewno o przekroju kwadratowym 90x90 oraz drewno klejone. Wszystkie elementy mają gładkie powierzchnie i zaokrąglone krawędzie, dzięki czemu są bezpieczne dla użytkowników. Dodatkowo drewno jest impregnowane metodą zanurzeniową wysokiej jakości środkiem koloryzującogrzybobójczym lub lazurą ochronną. Wszystkie wypełnienia, daszki, burty oraz bujaki sprężynowe wykonane są ze sklejki wodoodpornej malowanej farbami akrylowymi, sklejki wodoodpornej z powłoką HPL lub płyt HDPE. Tworzywa sztuczne powinny charakteryzować się dużą wytrzymałością oraz odpornością na warunki atmosferyczne, zadrapania. Elementy stalowe takie jak drążki, balustrady, poręcze, elementy karuzel i huśtawek oraz sprężyny do bujaków sprężynowych malowane proszkowo. Ślizgi zjeżdżalni wykonane są z tworzywa HDPE lub z blachy kwasoodpornej. Łańcuchy wykonane są ze stali nierdzewnej. 2. ZABEZPIECZENIA Wszystkie śruby wpuszczane w drewno i dodatkowo zabezpieczone zaślepkami. Nasadki na śruby, zapobiegają rozkręceniu urządzenia poprzez całkowity brak dostępu do śruby, osłaniają od góry przed działaniem warunków atmosferycznych oraz pełnią funkcję estetyczną. Słupy konstrukcyjne są zabezpieczone od góry kapturkami z tworzywa. Wszystkie materiały i półprodukty użyte przy produkcji placów zabaw powinny posiadać odpowiednie atesty oraz aprobaty do stosowania na publicznych placach zabaw. Mocowanie urządzeń - odbywa się za pomocą stop betonowych wykonanych z betonu B-25 lub kotew metalowych pokrytych ocynkiem, które w znaczny sposób przedłużają żywotność urządzeń, pozwalają uniknąć procesu gnicia i butwienia drewna na styku z powierzchnią ziemi. Urządzenia placu zabaw powinny być instalowane przez wyspecjalizowane ekipy montażowe. Montaż jest wykonany zgodnie z normami bezpieczeństwa i sztuką budowlaną. Sposób montażu gwarantuje stabilne i trwałe zamocowanie urządzeń w gruncie. 3. STANDARD WYKONANIA : Konstrukcje zestawów, urządzeń wykonane z drewna rdzeniowego toczonego o grubości od średnicy 60 do 120 mm lub drewna o przekroju kwadratowym 90x90, impregnowanego, zabezpieczonego impregnatem koloryzująco-grzybobójczym. Barierki, daszki, burty wykonane z drewna lub sklejki wodoodpornej, ślizgi z tworzywa HDPE, bujaki sprężynowe wykonane ze sklejki wodoodpornej, siedziska huśtawek kauczukowe z wkładem aluminiowym na łańcuchach. Urządzenia kotwione do gruntu masą betonową - bez kotew metalowych. 5/12

6 4. WYPOSAŻENIE PLACU ZABAW : 4.1. HUŚTAWKA PODWÓJNA + SIEDZISKO KUBEŁKOWE 1SZT. Wymiary urządzenia [cm] (długość x szerokość x wysokość): 400x240x220 Wymiary strefy bezpieczeństwa (długość x szerokość): 720x ŁAWKA Z OPARCIEM - 2SZT. Wymiary urządzenia [cm] (długość x szerokość x wysokość): 180x70x85 Wymiary strefy bezpieczeństwa (długość x szerokość): 260x KOSZ DREWNIANY - 1SZT. Wymiary urządzenia [cm] (długość x szerokość x wysokość): 50x50x90 Wymiary strefy bezpieczeństwa (długość x szerokość): 150x150 6/12

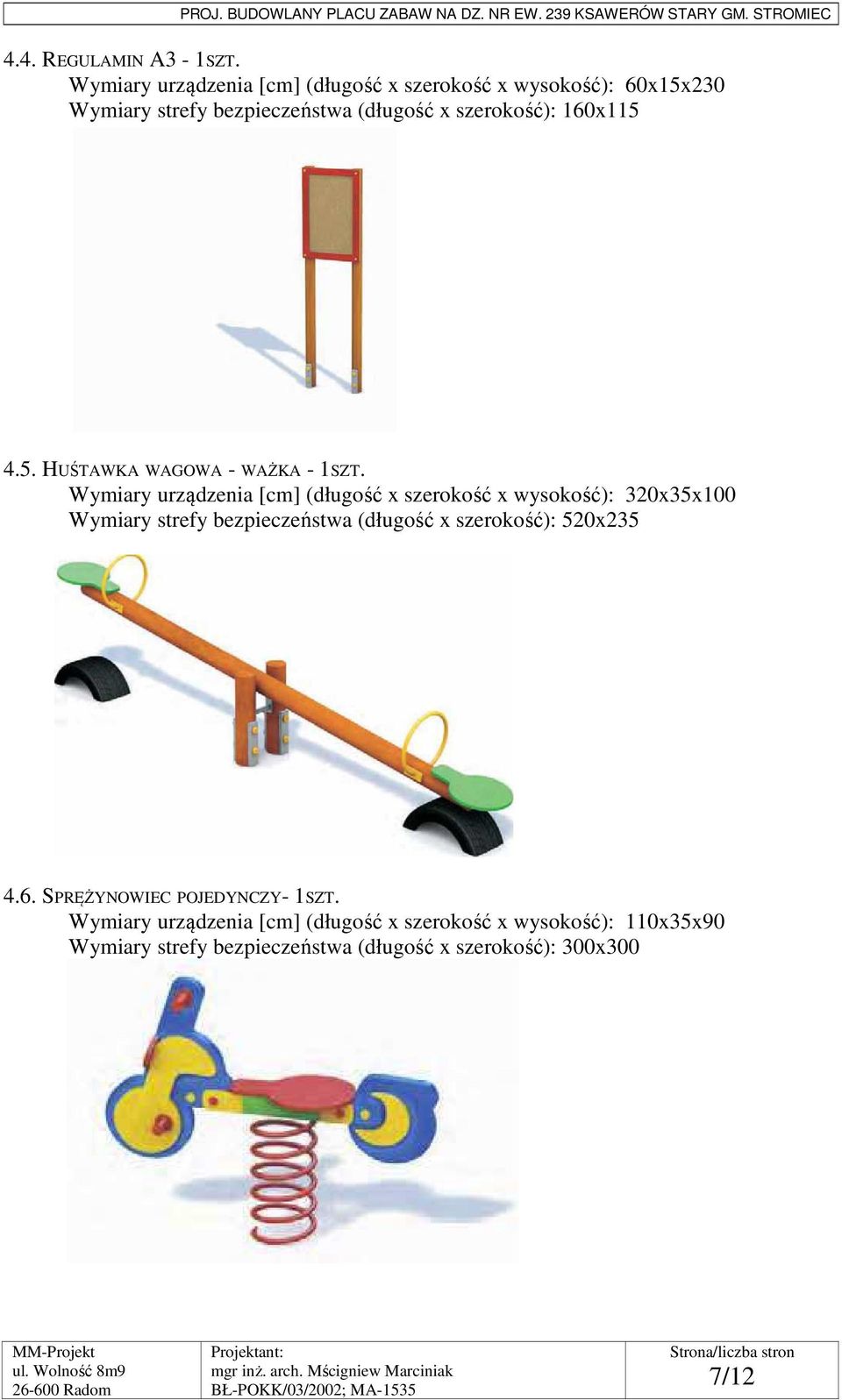

7 4.4. REGULAMIN A3-1SZT. Wymiary urządzenia [cm] (długość x szerokość x wysokość): 60x15x230 Wymiary strefy bezpieczeństwa (długość x szerokość): 160x HUŚTAWKA WAGOWA - WAŻKA - 1SZT. Wymiary urządzenia [cm] (długość x szerokość x wysokość): 320x35x100 Wymiary strefy bezpieczeństwa (długość x szerokość): 520x SPRĘŻYNOWIEC POJEDYNCZY- 1SZT. Wymiary urządzenia [cm] (długość x szerokość x wysokość): 110x35x90 Wymiary strefy bezpieczeństwa (długość x szerokość): 300x300 7/12

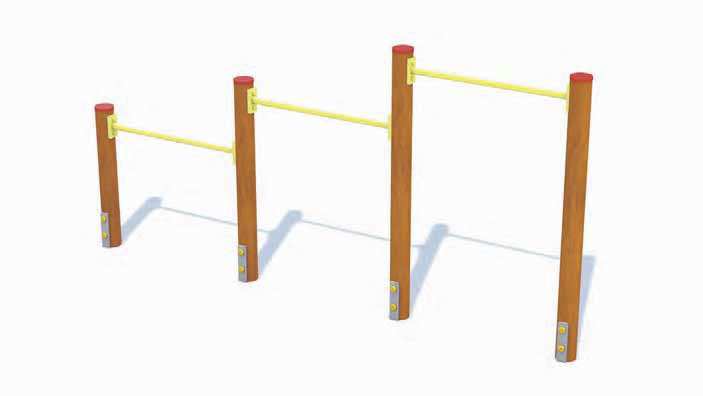

8 4.7. ZESTAW ZABAWOWY GAPCIO ZE ZJEŻDŻALNIĄ - 1SZT. Wymiary urządzenia [cm] (długość x szerokość x wysokość): 350x300x330 Wymiary strefy bezpieczeństwa (długość x szerokość): 600x PIASKOWNICA KWADRATOWA Z 4 SIEDZISKAMI - 1SZT. Wymiary urządzenia [cm] (długość x szerokość x wysokość): 300x300x DRĄŻKI POTRÓJNE - 1SZT. Wymiary urządzenia [cm] (długość x szerokość x wysokość): 300x10x150 Wymiary strefy bezpieczeństwa (długość x szerokość): 500x310 8/12

9 5. NAWIERZCHNIE AMORTYZUJĄCE Strefy bezpieczeństwa wokół urządzeń placów zabaw opisane są w Polskiej Normie PN-EN :2009 pkt W powyższej normie w pkt przyjęta jest zasada ogólna Jeżeli nie ustalono inaczej, przestrzeń upadu powinna rozciągać się co najmniej 1,5m wokół podwyższonych części urządzenia, mierzona poziomo i rozciągająca się do płaszczyzny występu pionowego poniżej urządzenia. Projektuje się nawierzchnię amortyzującą z piasku płukanego o grubości minimum 200mm wokół następujących urządzeń w ich strefach funkcjonowania zgodnie z oznaczeniem na projekcie zagospodarowania terenu 6. OGRODZENIE Projektuje się typowe ogrodzenie ze Standardowej siatki ogrodzeniowej wykonanej z ocynkowanego drutu o grubości 2,85mm o wymiarze oczka 50mm. Szerkość siatki 1000mm na słupkach przystosowanych do montażu siatki o średnicy 42,4mm gr. 1,5mm i wysokości 1,5m (słupki narożne o wysokości 1,75m), osadzonych w cokole betonowym i zamkniętych daszkiem systemowym. Odległość między słupkami 2,5m. Furtka systemowa w wykonaniu jak ogrodzenie o wymiarach 100x100m wraz z zawiasami, klamką i zamkiem. 7. CIĄGI PIESZE Projektuje się chodniki o szer. 1,50 m z obrzeżami betonowymi po obu stronach chodnika. Odwodnienie realizowane za pomocą spadku poprzecznego o nachyleniu 2% na teren biologicznie czynny w bezpośrednim sąsiedztwie chodnika. Nawierzchnia chodnika: kostka betonowa szara lub czerwona grub. 6 cm warstwa piasku grub. 3 cm podbudowa z pospółki grub. 10 cm Obramowanie chodnika obrzeżem betonowym 8 x 30 cm na podsypce piaskowej lub cementowo-piaskowej. 8. UWAGI KOŃCOWE 1. Roboty należy wykonać wg Warunków technicznych Wykonania i Odbioru Robót Budowlano Montażowych oraz zgodnie z Polską Normą PN-EN : Przy zbliżeniu się do słupów energetycznych zachować szczególną ostrożność a w razie potrzeby wykonać odpowiednie odciągi i podpory 3. Po zakończeniu robót teren należy przywrócić do stanu pierwotnego 4. Wszystkie roboty objęte uzyskanymi decyzjami wykonać i odebrać zgodnie z zapisami decyzji wydawany przez odpowiednie organy. Opracował: BŁ-POKK/03/2002. MA /12

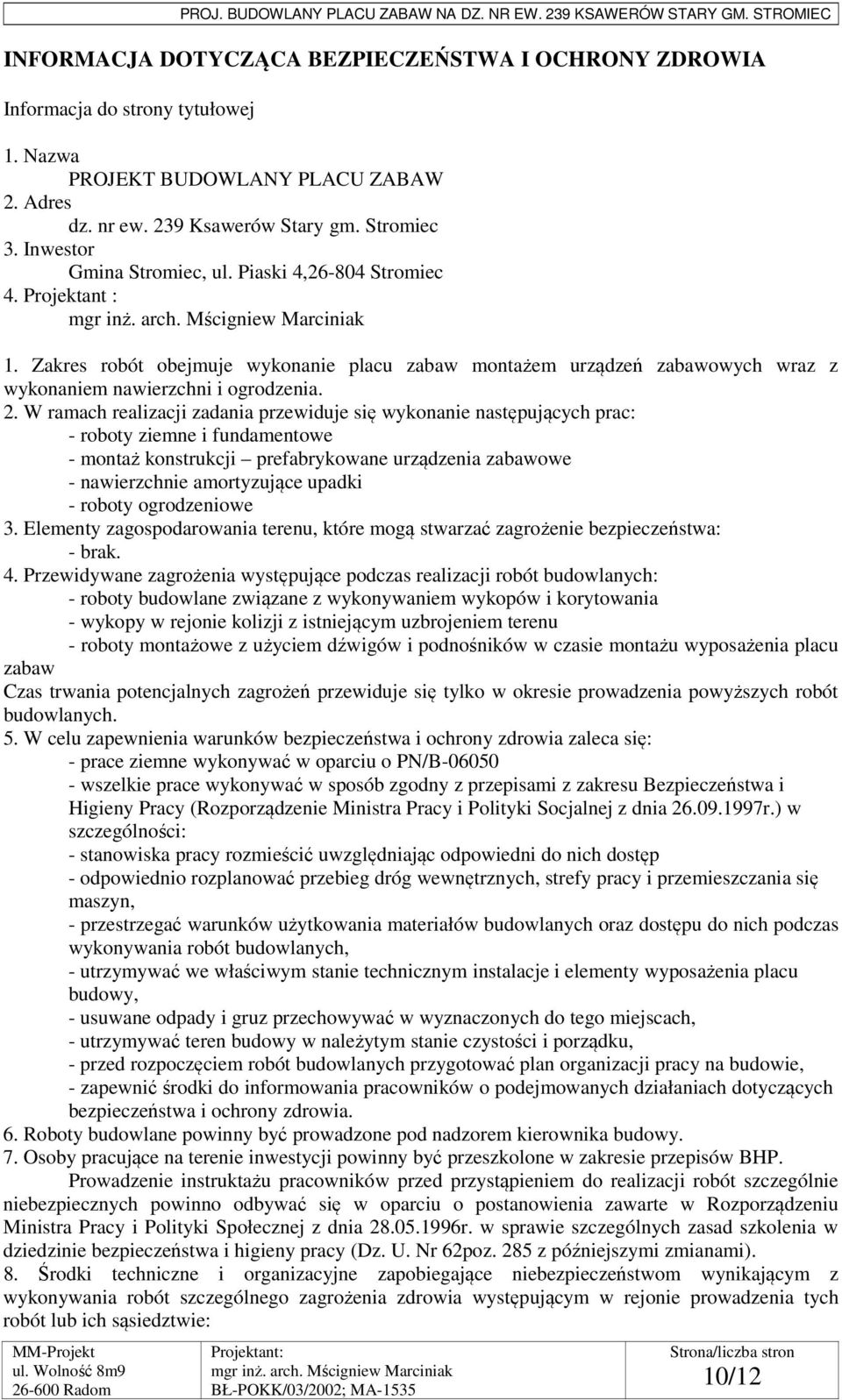

10 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Informacja do strony tytułowej 1. Nazwa PROJEKT BUDOWLANY PLACU ZABAW 2. Adres dz. nr ew. 239 Ksawerów Stary gm. Stromiec 3. Inwestor Gmina Stromiec, ul. Piaski 4, Stromiec 4. Projektant : 1. Zakres robót obejmuje wykonanie placu zabaw montażem urządzeń zabawowych wraz z wykonaniem nawierzchni i ogrodzenia. 2. W ramach realizacji zadania przewiduje się wykonanie następujących prac: - roboty ziemne i fundamentowe - montaż konstrukcji prefabrykowane urządzenia zabawowe - nawierzchnie amortyzujące upadki - roboty ogrodzeniowe 3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa: - brak. 4. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych: - roboty budowlane związane z wykonywaniem wykopów i korytowania - wykopy w rejonie kolizji z istniejącym uzbrojeniem terenu - roboty montażowe z użyciem dźwigów i podnośników w czasie montażu wyposażenia placu zabaw Czas trwania potencjalnych zagrożeń przewiduje się tylko w okresie prowadzenia powyższych robót budowlanych. 5. W celu zapewnienia warunków bezpieczeństwa i ochrony zdrowia zaleca się: - prace ziemne wykonywać w oparciu o PN/B wszelkie prace wykonywać w sposób zgodny z przepisami z zakresu Bezpieczeństwa i Higieny Pracy (Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r.) w szczególności: - stanowiska pracy rozmieścić uwzględniając odpowiedni do nich dostęp - odpowiednio rozplanować przebieg dróg wewnętrznych, strefy pracy i przemieszczania się maszyn, - przestrzegać warunków użytkowania materiałów budowlanych oraz dostępu do nich podczas wykonywania robót budowlanych, - utrzymywać we właściwym stanie technicznym instalacje i elementy wyposażenia placu budowy, - usuwane odpady i gruz przechowywać w wyznaczonych do tego miejscach, - utrzymywać teren budowy w należytym stanie czystości i porządku, - przed rozpoczęciem robót budowlanych przygotować plan organizacji pracy na budowie, - zapewnić środki do informowania pracowników o podejmowanych działaniach dotyczących bezpieczeństwa i ochrony zdrowia. 6. Roboty budowlane powinny być prowadzone pod nadzorem kierownika budowy. 7. Osoby pracujące na terenie inwestycji powinny być przeszkolone w zakresie przepisów BHP. Prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych powinno odbywać się w oparciu o postanowienia zawarte w Rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia r. w sprawie szczególnych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. Nr 62poz. 285 z późniejszymi zmianami). 8. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót szczególnego zagrożenia zdrowia występującym w rejonie prowadzenia tych robót lub ich sąsiedztwie: 10/12

11 Na terenie opracowania nie występują strefy szczególnego zagrożenia bezpieczeństwa i zdrowia ludzi. Środki techniczne i organizacyjne, jakie należy przedsięwziąć na wypadek powstania pożaru, umożliwiające sprawną ewakuację należy stosować zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych(dz. U. Nr 121 poz z 2003r.). 9. Dokumentacja budowy powinna być dostępna w miejscu wyznaczonym przez inwestora i kierownika budowy. Opracował: BŁ-POKK/03/2002. MA /12

12 Radom dn r. OŚWIADCZENIE Zgodnie z art. 20 ust.4 ustawy Prawo budowlane oświadczam, jako projektant, że projekt budowlany placu zabaw w miejscowości Ksawerów Stary gm. Stromiec na działce nr 239 dla Gminy Stromiec, ul. Piaski 4, sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. zam. ul. Wolność 8/9 BŁ-POKK/03/2002 MA /12
