1 Rafał Wrzosek Iława ul. M.C. Skłodowskiej 2B/27 tel e mail: pracownia d3@wp.pl NIP REGON Zgłoszenie robót mała architektura OBIEKT: Utworzenie placu zabaw oraz boiska do gry w piłkę nożną w miejscowości Nowy Folwark, gm. Kisielice ADRES INWESTYCJI: Nowy Folwark, gm. Kisielice dz. nr 4/16 obręb Nowy Folwark INWESTOR: Gmina Kisielice ul. Daszyńskiego Kisielice OPRACOWAŁ: Październik 2013 r.

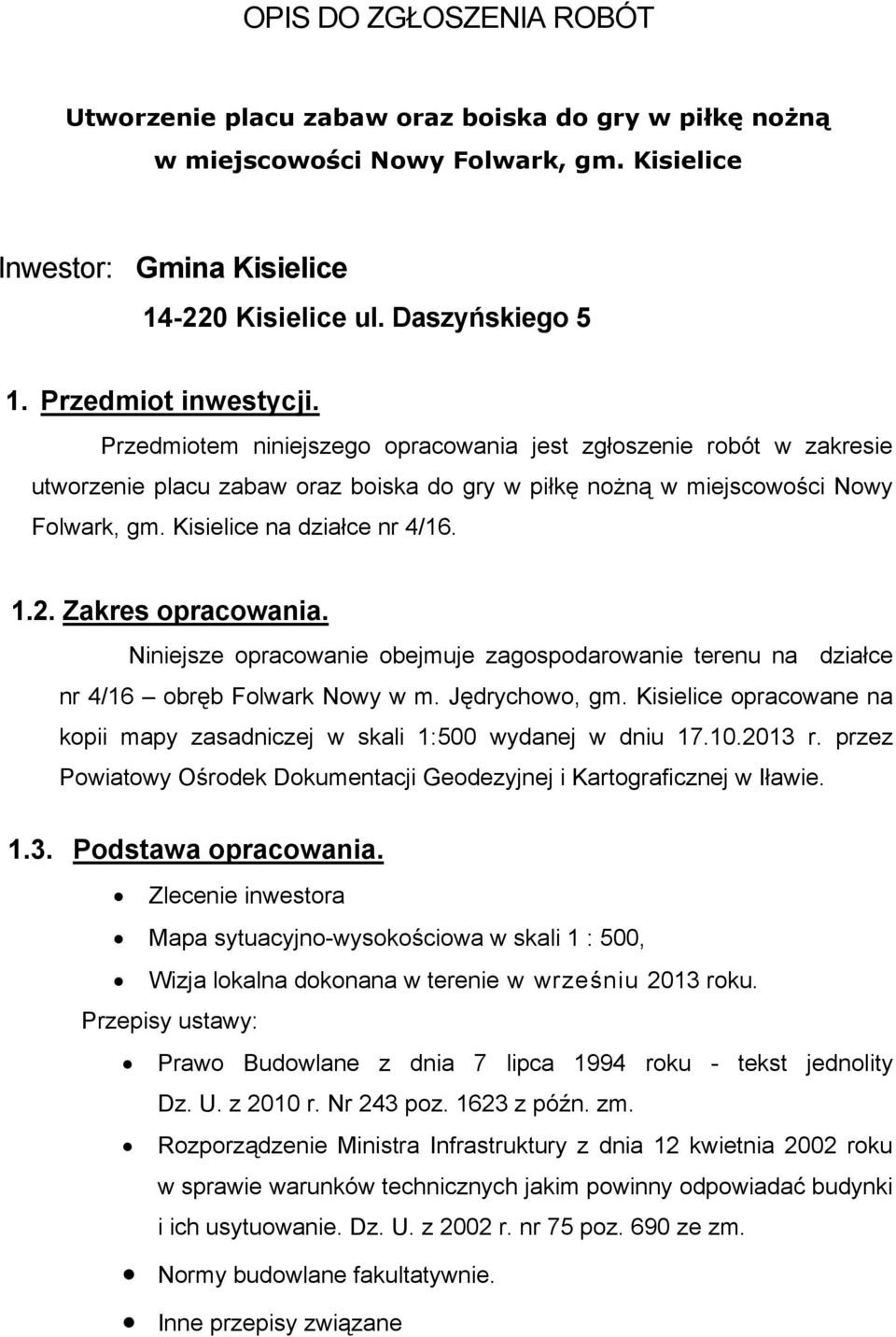

2 OPIS DO ZGŁOSZENIA ROBÓT Utworzenie placu zabaw oraz boiska do gry w piłkę nożną w miejscowości Nowy Folwark, gm. Kisielice Inwestor: Gmina Kisielice Kisielice ul. Daszyńskiego 5 1. Przedmiot inwestycji. Przedmiotem niniejszego opracowania jest zgłoszenie robót w zakresie utworzenie placu zabaw oraz boiska do gry w piłkę nożną w miejscowości Nowy Folwark, gm. Kisielice na działce nr 4/ Zakres opracowania. Niniejsze opracowanie obejmuje zagospodarowanie terenu na działce nr 4/16 obręb Folwark Nowy w m. Jędrychowo, gm. Kisielice opracowane na kopii mapy zasadniczej w skali 1:500 wydanej w dniu r. przez Powiatowy Ośrodek Dokumentacji Geodezyjnej i Kartograficznej w Iławie Podstawa opracowania. Zlecenie inwestora Mapa sytuacyjno-wysokościowa w skali 1 : 500, Wizja lokalna dokonana w terenie w wrześniu 2013 roku. Przepisy ustawy: Prawo Budowlane z dnia 7 lipca 1994 roku - tekst jednolity Dz. U. z 2010 r. Nr 243 poz z późn. zm. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Dz. U. z 2002 r. nr 75 poz. 690 ze zm. Normy budowlane fakultatywnie. Inne przepisy związane

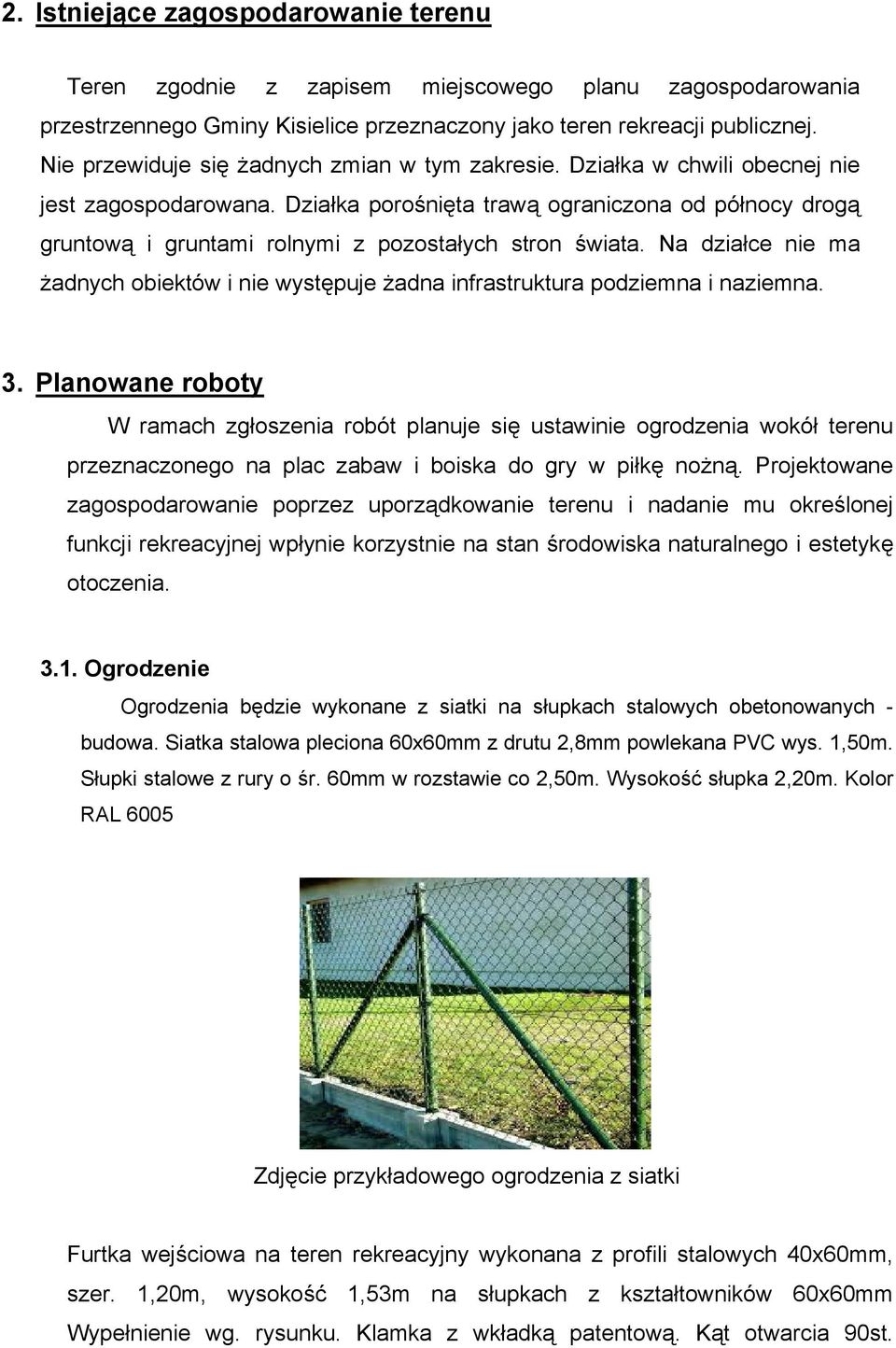

3 2. Istniejące zagospodarowanie terenu Teren zgodnie z zapisem miejscowego planu zagospodarowania przestrzennego Gminy Kisielice przeznaczony jako teren rekreacji publicznej. Nie przewiduje się żadnych zmian w tym zakresie. Działka w chwili obecnej nie jest zagospodarowana. Działka porośnięta trawą ograniczona od północy drogą gruntową i gruntami rolnymi z pozostałych stron świata. Na działce nie ma żadnych obiektów i nie występuje żadna infrastruktura podziemna i naziemna. 3. Planowane roboty W ramach zgłoszenia robót planuje się ustawinie ogrodzenia wokół terenu przeznaczonego na plac zabaw i boiska do gry w piłkę nożną. Projektowane zagospodarowanie poprzez uporządkowanie terenu i nadanie mu określonej funkcji rekreacyjnej wpłynie korzystnie na stan środowiska naturalnego i estetykę otoczenia Ogrodzenie Ogrodzenia będzie wykonane z siatki na słupkach stalowych obetonowanych - budowa. Siatka stalowa pleciona 60x60mm z drutu 2,8mm powlekana PVC wys. 1,50m. Słupki stalowe z rury o śr. 60mm w rozstawie co 2,50m. Wysokość słupka 2,20m. Kolor RAL 6005 Zdjęcie przykładowego ogrodzenia z siatki Furtka wejściowa na teren rekreacyjny wykonana z profili stalowych 40x60mm, szer. 1,20m, wysokość 1,53m na słupkach z kształtowników 60x60mm Wypełnienie wg. rysunku. Klamka z wkładką patentową. Kąt otwarcia 90st.

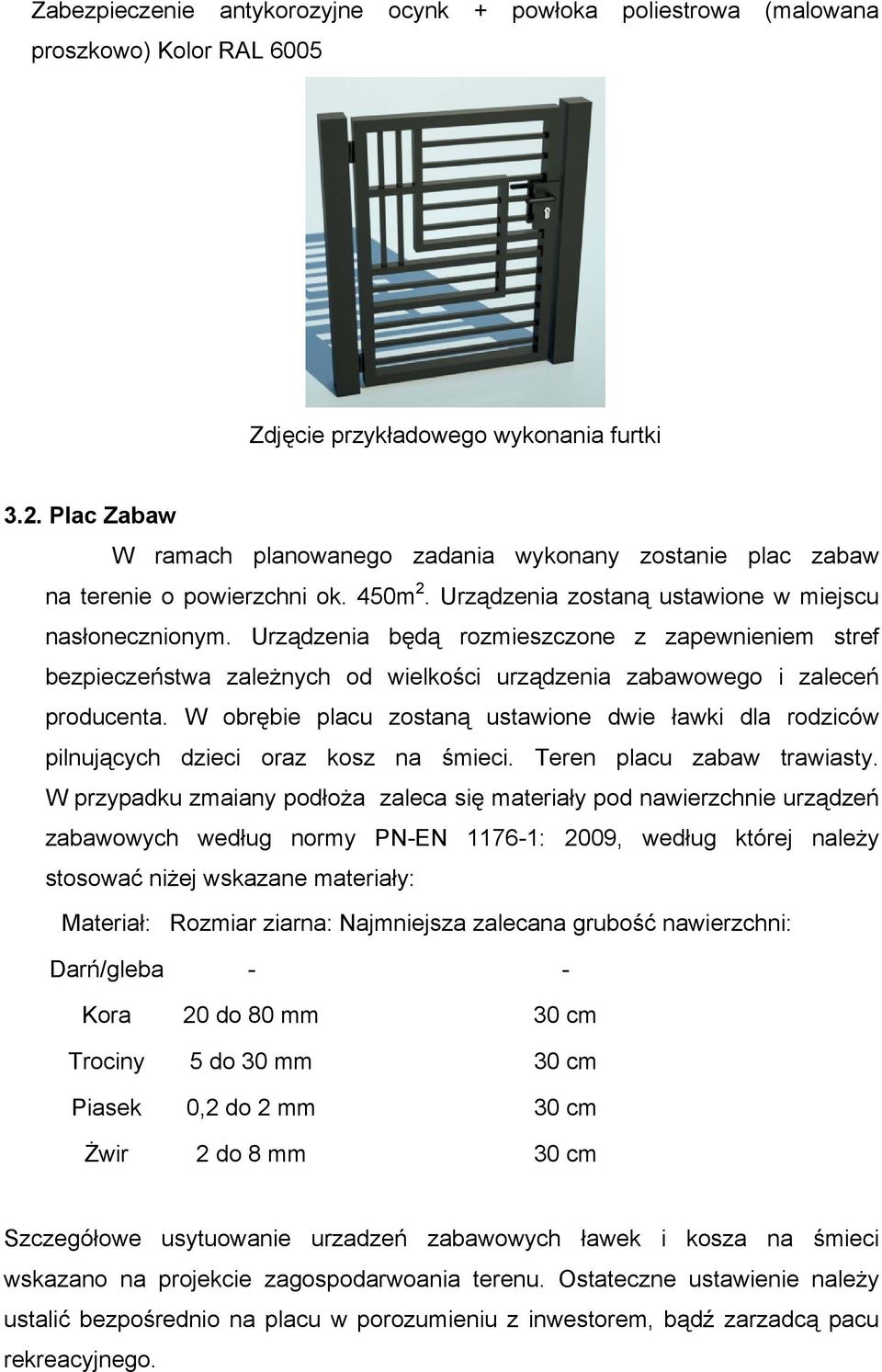

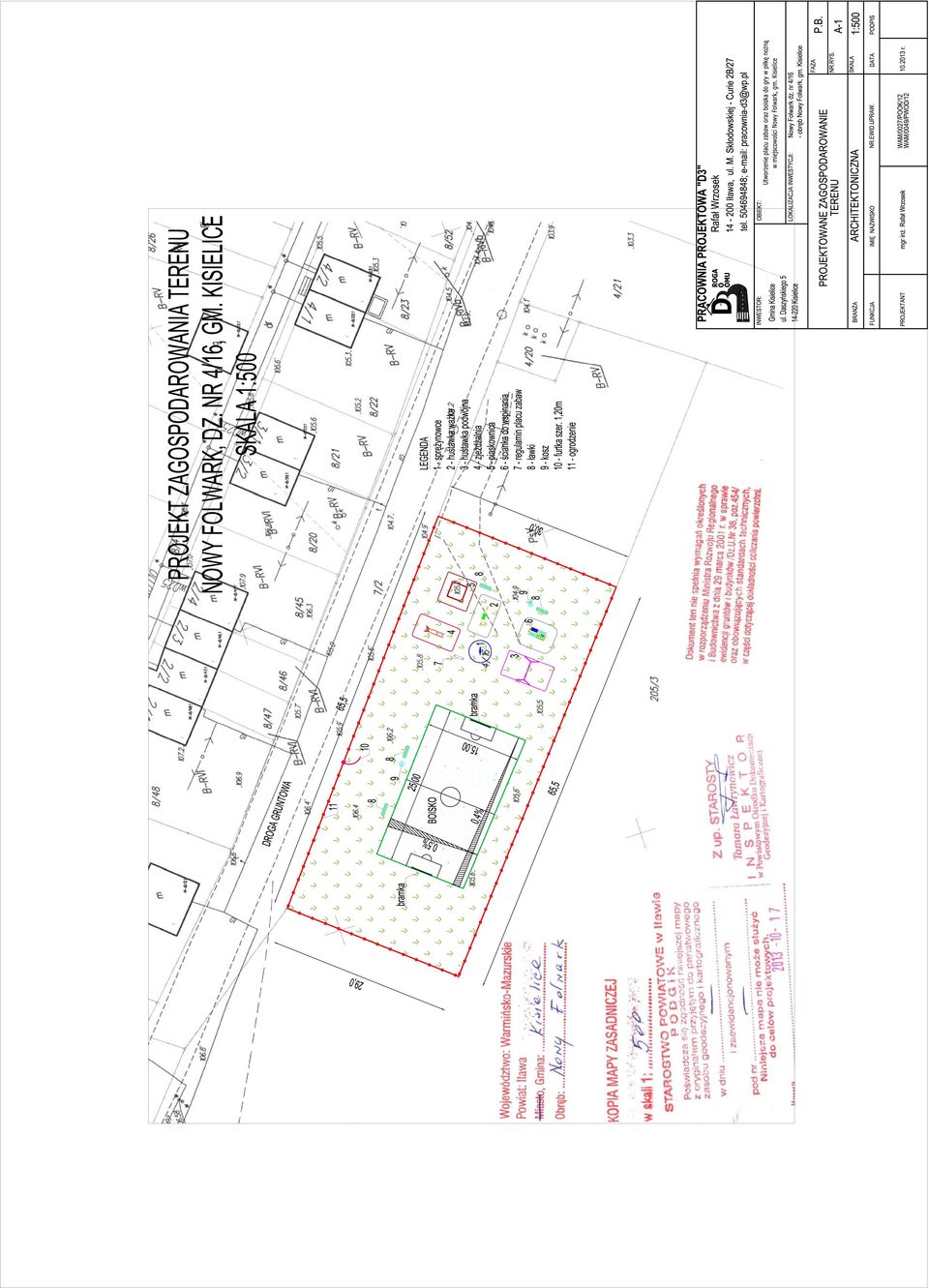

4 Zabezpieczenie antykorozyjne ocynk + powłoka poliestrowa (malowana proszkowo) Kolor RAL 6005 Zdjęcie przykładowego wykonania furtki 3.2. Plac Zabaw W ramach planowanego zadania wykonany zostanie plac zabaw na terenie o powierzchni ok. 450m 2. Urządzenia zostaną ustawione w miejscu nasłonecznionym. Urządzenia będą rozmieszczone z zapewnieniem stref bezpieczeństwa zależnych od wielkości urządzenia zabawowego i zaleceń producenta. W obrębie placu zostaną ustawione dwie ławki dla rodziców pilnujących dzieci oraz kosz na śmieci. Teren placu zabaw trawiasty. W przypadku zmaiany podłoża zaleca się materiały pod nawierzchnie urządzeń zabawowych według normy PN-EN : 2009, według której należy stosować niżej wskazane materiały: Materiał: Rozmiar ziarna: Najmniejsza zalecana grubość nawierzchni: Darń/gleba - - Kora 20 do 80 mm 30 cm Trociny 5 do 30 mm 30 cm Piasek 0,2 do 2 mm 30 cm Żwir 2 do 8 mm 30 cm Szczegółowe usytuowanie urzadzeń zabawowych ławek i kosza na śmieci wskazano na projekcie zagospodarwoania terenu. Ostateczne ustawienie należy ustalić bezpośrednio na placu w porozumieniu z inwestorem, bądź zarzadcą pacu rekreacyjnego.

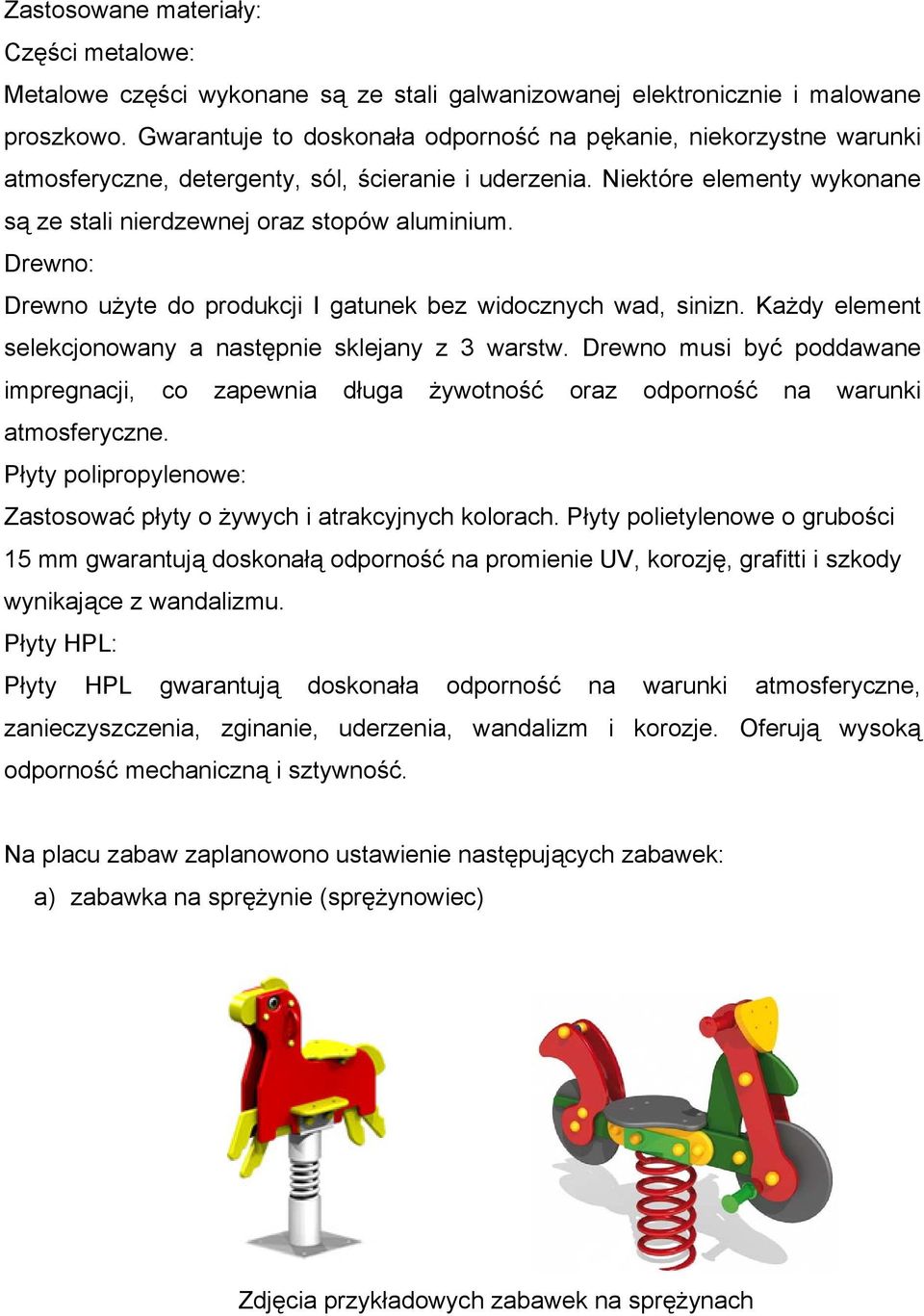

5 Zastosowane materiały: Części metalowe: Metalowe części wykonane są ze stali galwanizowanej elektronicznie i malowane proszkowo. Gwarantuje to doskonała odporność na pękanie, niekorzystne warunki atmosferyczne, detergenty, sól, ścieranie i uderzenia. Niektóre elementy wykonane są ze stali nierdzewnej oraz stopów aluminium. Drewno: Drewno użyte do produkcji I gatunek bez widocznych wad, sinizn. Każdy element selekcjonowany a następnie sklejany z 3 warstw. Drewno musi być poddawane impregnacji, co zapewnia długa żywotność oraz odporność na warunki atmosferyczne. Płyty polipropylenowe: Zastosować płyty o żywych i atrakcyjnych kolorach. Płyty polietylenowe o grubości 15 mm gwarantują doskonałą odporność na promienie UV, korozję, grafitti i szkody wynikające z wandalizmu. Płyty HPL: Płyty HPL gwarantują doskonała odporność na warunki atmosferyczne, zanieczyszczenia, zginanie, uderzenia, wandalizm i korozje. Oferują wysoką odporność mechaniczną i sztywność. Na placu zabaw zaplanowono ustawienie następujących zabawek: a) zabawka na sprężynie (sprężynowiec) Zdjęcia przykładowych zabawek na sprężynach

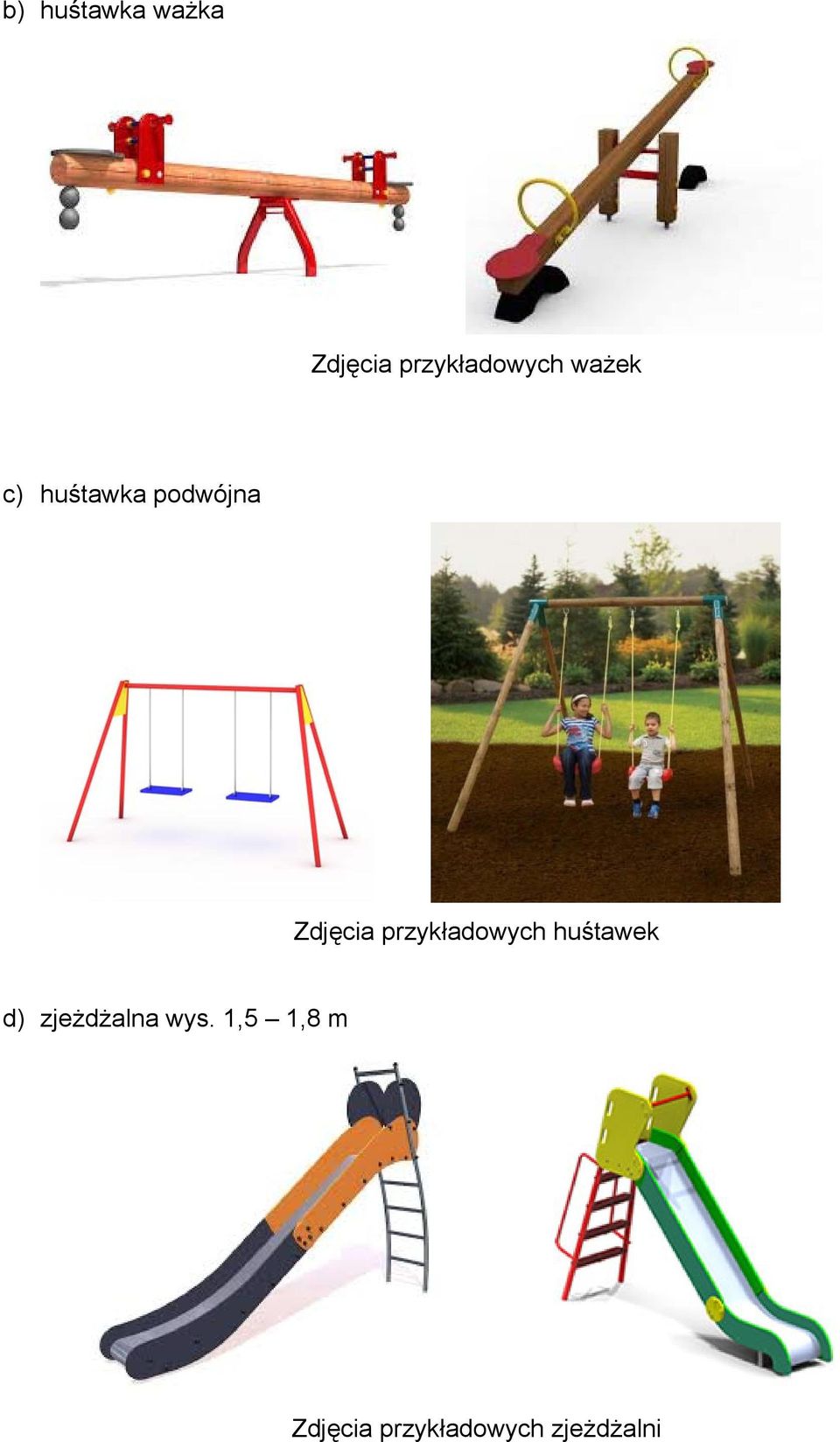

6 b) huśtawka ważka Zdjęcia przykładowych ważek c) huśtawka podwójna Zdjęcia przykładowych huśtawek d) zjeżdżalna wys. 1,5 1,8 m Zdjęcia przykładowych zjeżdżalni

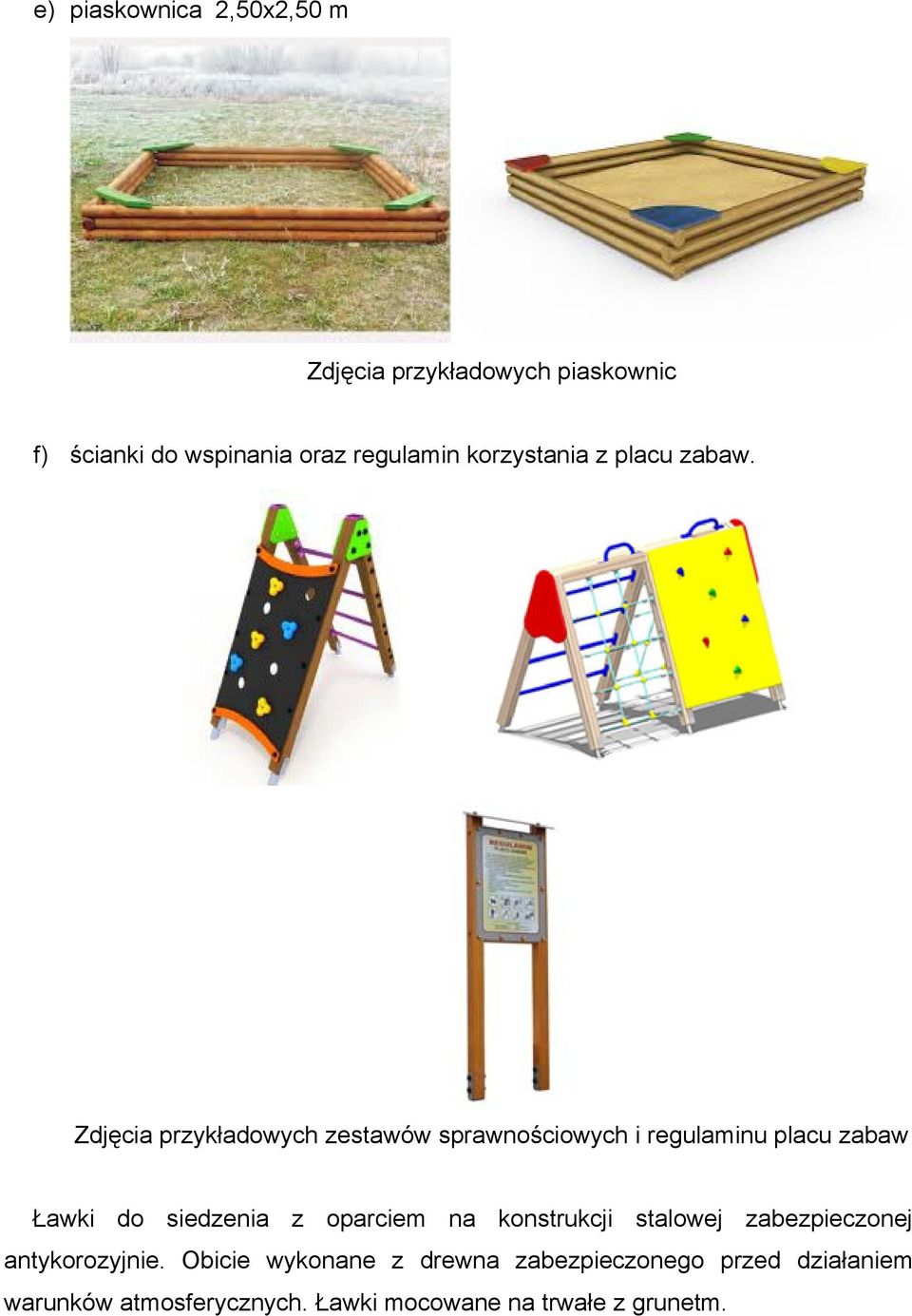

7 e) piaskownica 2,50x2,50 m Zdjęcia przykładowych piaskownic f) ścianki do wspinania oraz regulamin korzystania z placu zabaw. Zdjęcia przykładowych zestawów sprawnościowych i regulaminu placu zabaw Ławki do siedzenia z oparciem na konstrukcji stalowej zabezpieczonej antykorozyjnie. Obicie wykonane z drewna zabezpieczonego przed działaniem warunków atmosferycznych. Ławki mocowane na trwałe z grunetm.

8 Zdjęcia przykładowych ławek Kosze na śmieci metalowe o pojemności 35 l. Zdjęcia przykładowych koszy na śmieci Wszystkie urządzenia tj. urządzenia zabawowe, ławki i kosze będą trwale zakotwione w gruncie poprzez stopy fundamentowe przystosowane wielkością i kształtem do każdego z urządzeń. Wszystkie urządzenia i elementy wyposażenia placu zabaw należy fundamentować i instalować zgodnie z PN-EN :2009, PN-EN :2009. Wszystkie urządzenia zabawowe muszą być wykonane z bezpiecznych i trwałych materiałów zgodnie z Polskimi Normami (PN-EN1176) oraz muszą spełniać wymogi bezpieczeństwa i higieny Boisko do gry w piłkę nożną Na terenie działki 4/16 zaplanowano wykonanie boiska do gry w piłkę o wymiarach 25,0x15,0 m. Na boisku ustawione zostaną dwie bramki. Bramki będą miały wymiary 3,20x2,10m. Boisko będzie wykonane jako trawiaste.

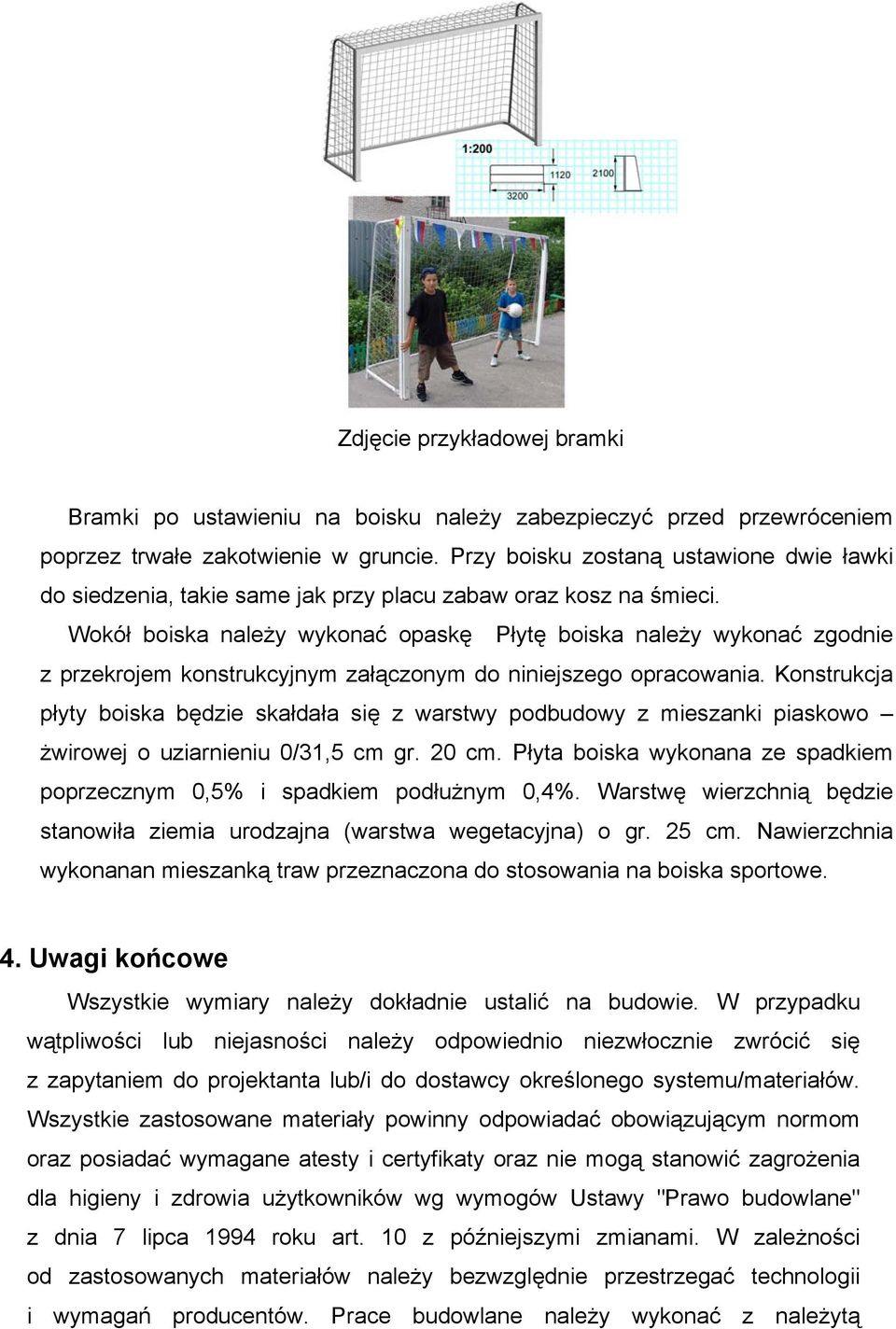

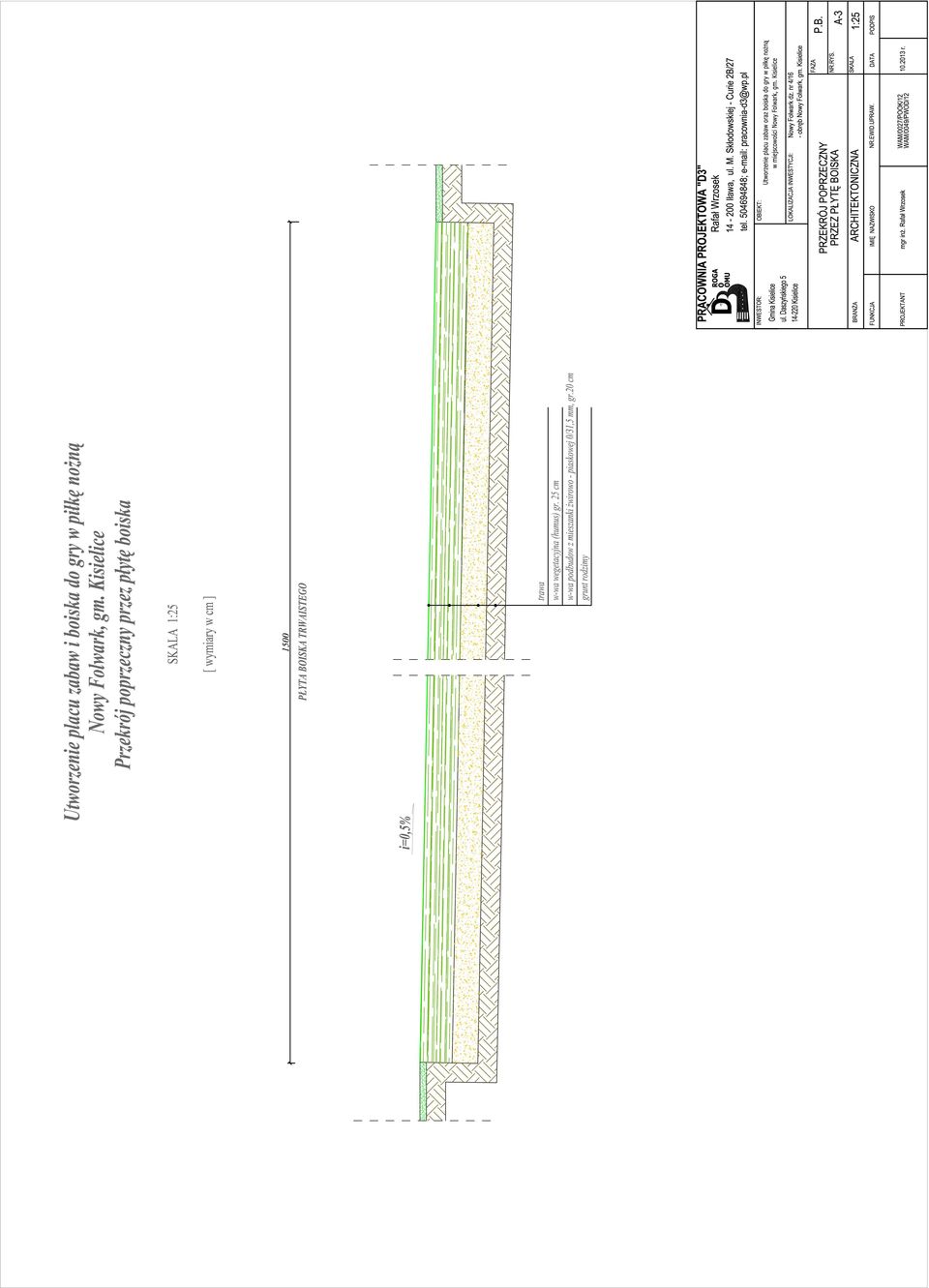

9 Zdjęcie przykładowej bramki Bramki po ustawieniu na boisku należy zabezpieczyć przed przewróceniem poprzez trwałe zakotwienie w gruncie. Przy boisku zostaną ustawione dwie ławki do siedzenia, takie same jak przy placu zabaw oraz kosz na śmieci. Wokół boiska należy wykonać opaskę Płytę boiska należy wykonać zgodnie z przekrojem konstrukcyjnym załączonym do niniejszego opracowania. Konstrukcja płyty boiska będzie skałdała się z warstwy podbudowy z mieszanki piaskowo żwirowej o uziarnieniu 0/31,5 cm gr. 20 cm. Płyta boiska wykonana ze spadkiem poprzecznym 0,5% i spadkiem podłużnym 0,4%. Warstwę wierzchnią będzie stanowiła ziemia urodzajna (warstwa wegetacyjna) o gr. 25 cm. Nawierzchnia wykonanan mieszanką traw przeznaczona do stosowania na boiska sportowe. 4. Uwagi końcowe Wszystkie wymiary należy dokładnie ustalić na budowie. W przypadku wątpliwości lub niejasności należy odpowiednio niezwłocznie zwrócić się z zapytaniem do projektanta lub/i do dostawcy określonego systemu/materiałów. Wszystkie zastosowane materiały powinny odpowiadać obowiązującym normom oraz posiadać wymagane atesty i certyfikaty oraz nie mogą stanowić zagrożenia dla higieny i zdrowia użytkowników wg wymogów Ustawy "Prawo budowlane" z dnia 7 lipca 1994 roku art. 10 z późniejszymi zmianami. W zależności od zastosowanych materiałów należy bezwzględnie przestrzegać technologii i wymagań producentów. Prace budowlane należy wykonać z należytą

10 starannością oraz wiedzą i sztuką budowlaną oraz wg odpowiednich norm i specyfikacji technicznej wykonania i odbioru załączonej do projektu. Opracował:

11

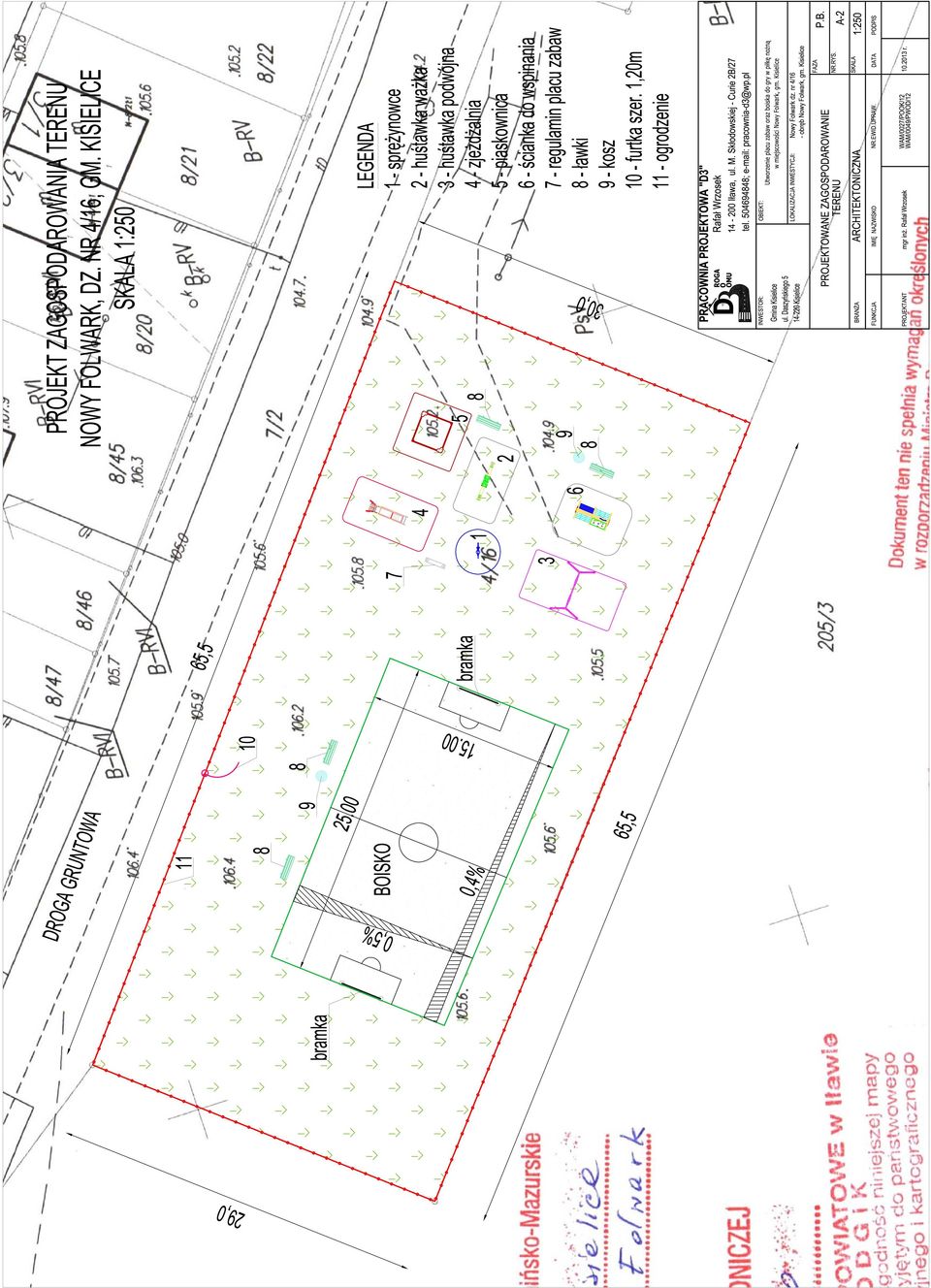

12

13
