OPIS TECHNICZNY. do projektu termoizolacji budynku Przedszkola Miejskiego nr 8 w Krośnie przy ul. Kisielewskiego.

Transkrypt

1 OPIS TECHNICZNY do projektu termoizolacji budynku Przedszkola Miejskiego nr 8 w Krośnie przy ul. Kisielewskiego. I. PODSTAWA OPRACOWANIA 1. Umowa z Inwestorem nr IK.VIII /19/07 z dnia r 2. Inwentaryzacja budowlana budynku do celów projektowych wykonana w maju 2007 r 3. Audyt energetyczny opracowany Roberta Paradysza dotyczący termoizolacji obiektu II. OPIS STANU ISTNIEJĄCEGO OBIEKTU I ROJEKTOWANYCH PRAC TERMOIZOLACYJNYCH. Rozpatrywany budynek jest budynkiem wolnostojącym, dwukondygnacyjnym, częściowo podpiwniczonym. Dwa niezależne segmenty połączone są ze sobą łącznikami tworzącymi wewnętrzne patio. Segment wejściowy A o wymiarach zewnętrznych 36,80 x 15,15 m zlokalizowany jest w bezpośrednim sąsiedztwie ul. Kisielewskiego. Segment B o wymiarach 54,85 x 9,00 m usytuowany jest równolegle do segmentu A i oddalony od niego o 8,90 m. Łączniki o wymiarach zewnętrznych 8,9 x 3,7 m Zamykają wewnętrzne patio o wymiarach 8,9 x 23,4 m użytkowane jako plac zabaw dla dzieci Całość obsługują cztery klatki schodowe po dwie w każdym segmencie. Budynek wykonany został w technologii uprzemysłowionej - fundamenty budynku typu ławowego - ściany konstrukcyjne piwnic betonowe - ściany konstrukcyjne wewnętrzne kondygnacji naziemnych systemowe z bloków ściennych kanałowych (cegła żerańska) 24 cm z uzupełnieniem między blokami ściankami z cegły pełnej lub pustaków pianobetonowych. - ściany zewnętrzne konstrukcyjne nośne ramy żelbetowe z wypełnieniem z betonu komórkowego lub z cegły. - Ściany szczytowe - bloki ścienne kanałowe 24 cm docieplone pianobetonem gr ok. 24 cm łączna grubość ściany wraz z tynkiem ok. 54 cm - Ściany zewnętrzne łącznika 45 cm - Stropy z prefabrykowanych płyt żelbetowych kanałowych opartych na ścianach podłużnych i zwieńczone żelbetowymi wieńcami zarówno w ścianach podłużnych jak i poprzecznych.

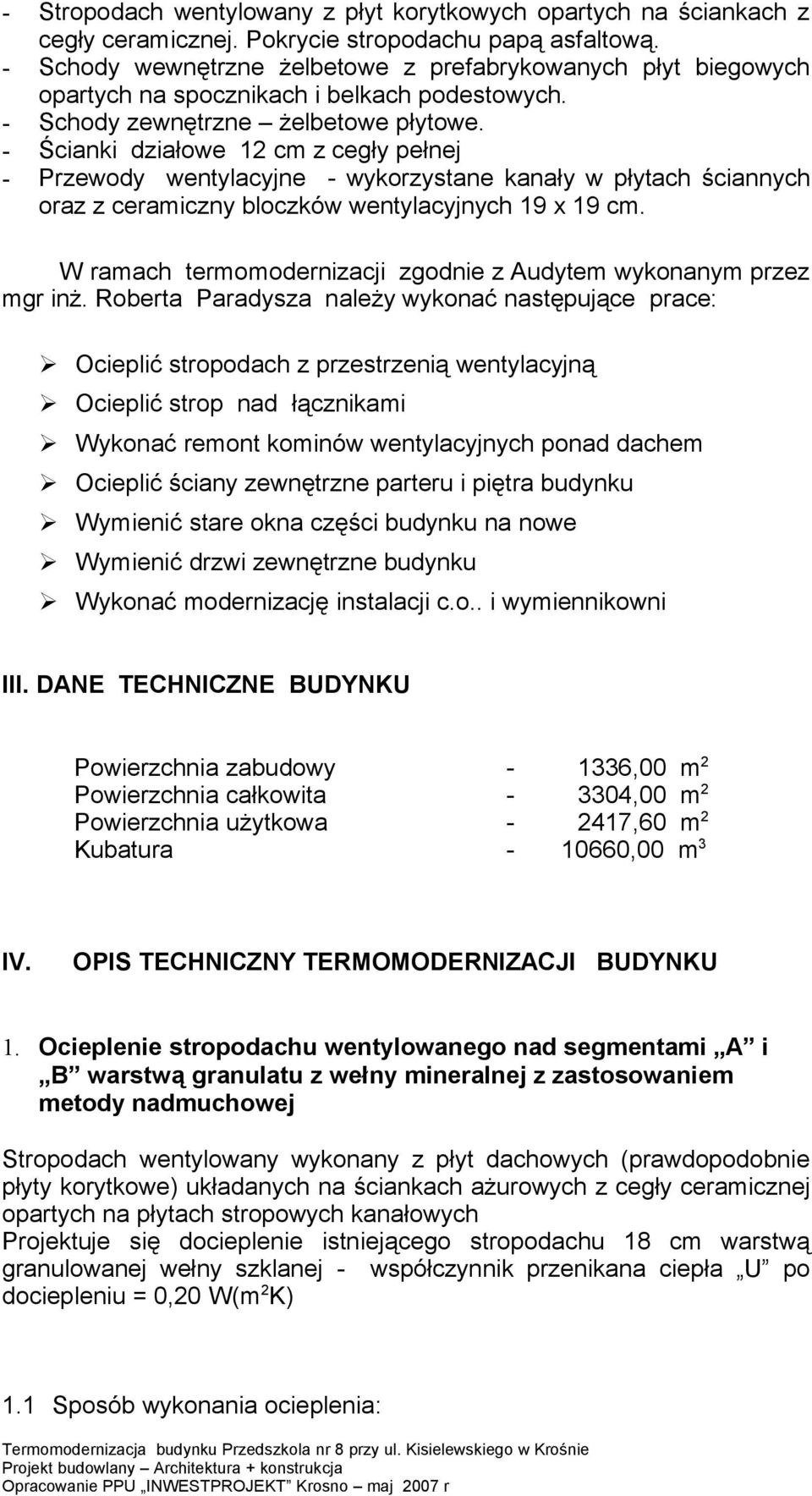

2 - Stropodach wentylowany z płyt korytkowych opartych na ściankach z cegły ceramicznej. Pokrycie stropodachu papą asfaltową. - Schody wewnętrzne żelbetowe z prefabrykowanych płyt biegowych opartych na spocznikach i belkach podestowych. - Schody zewnętrzne żelbetowe płytowe. - Ścianki działowe 12 cm z cegły pełnej - Przewody wentylacyjne - wykorzystane kanały w płytach ściannych oraz z ceramiczny bloczków wentylacyjnych 19 x 19 cm. W ramach termomodernizacji zgodnie z Audytem wykonanym przez mgr inż. Roberta Paradysza należy wykonać następujące prace: Ocieplić stropodach z przestrzenią wentylacyjną Ocieplić strop nad łącznikami Wykonać remont kominów wentylacyjnych ponad dachem Ocieplić ściany zewnętrzne parteru i piętra budynku Wymienić stare okna części budynku na nowe Wymienić drzwi zewnętrzne budynku Wykonać modernizację instalacji c.o.. i wymiennikowni III. DANE TECHNICZNE BUDYNKU Powierzchnia zabudowy ,00 m 2 Powierzchnia całkowita ,00 m 2 Powierzchnia użytkowa ,60 m 2 Kubatura ,00 m 3 IV. OPIS TECHNICZNY TERMOMODERNIZACJI BUDYNKU 1. Ocieplenie stropodachu wentylowanego nad segmentami A i B warstwą granulatu z wełny mineralnej z zastosowaniem metody nadmuchowej Stropodach wentylowany wykonany z płyt dachowych (prawdopodobnie płyty korytkowe) układanych na ściankach ażurowych z cegły ceramicznej opartych na płytach stropowych kanałowych Projektuje się docieplenie istniejącego stropodachu 18 cm warstwą granulowanej wełny szklanej - współczynnik przenikana ciepła U po dociepleniu = 0,20 W(m 2 K) 1.1 Sposób wykonania ocieplenia:

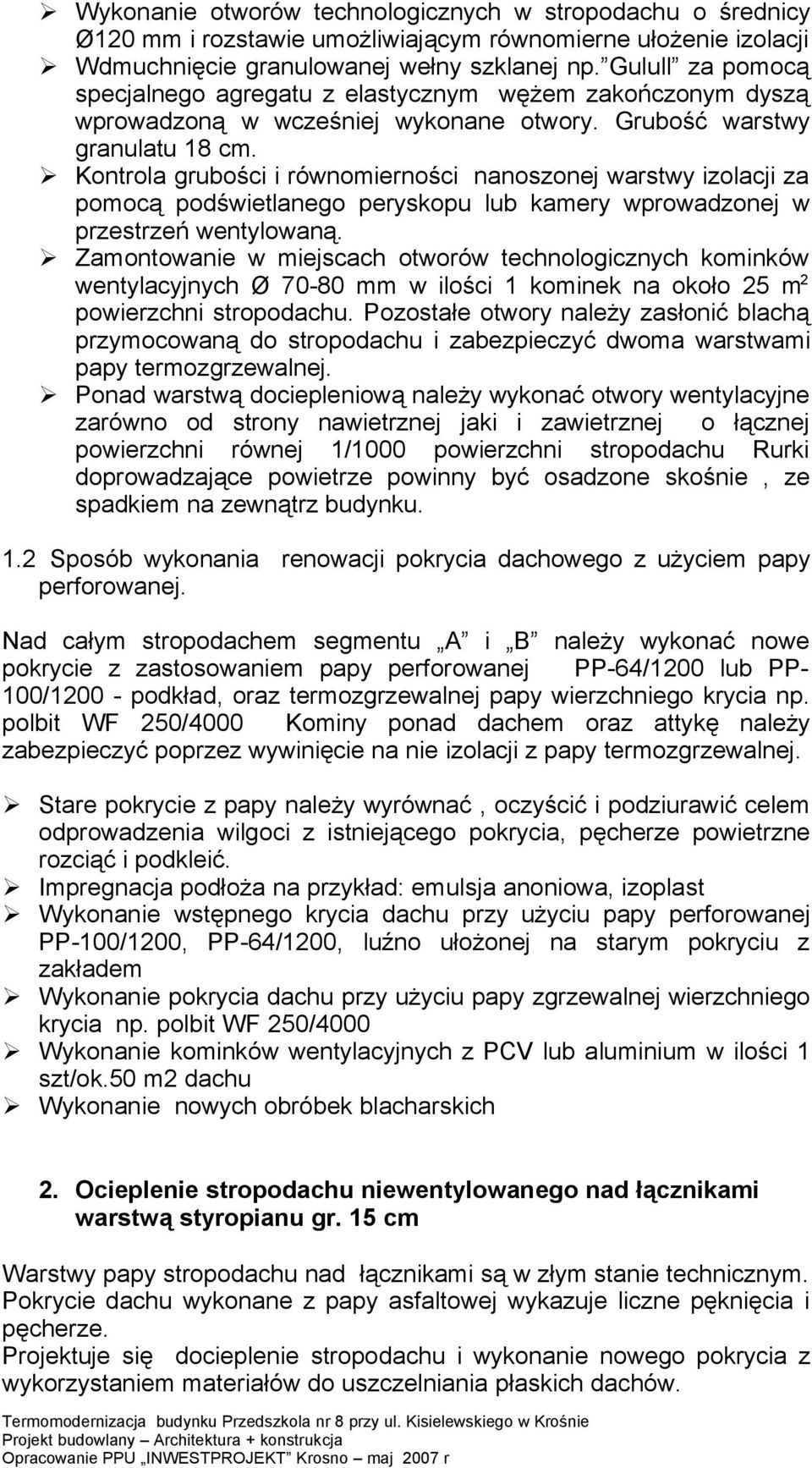

3 Wykonanie otworów technologicznych w stropodachu o średnicy Ø120 mm i rozstawie umożliwiającym równomierne ułożenie izolacji Wdmuchnięcie granulowanej wełny szklanej np. Gulull za pomocą specjalnego agregatu z elastycznym wężem zakończonym dyszą wprowadzoną w wcześniej wykonane otwory. Grubość warstwy granulatu 18 cm. Kontrola grubości i równomierności nanoszonej warstwy izolacji za pomocą podświetlanego peryskopu lub kamery wprowadzonej w przestrzeń wentylowaną. Zamontowanie w miejscach otworów technologicznych kominków wentylacyjnych Ø mm w ilości 1 kominek na około 25 m 2 powierzchni stropodachu. Pozostałe otwory należy zasłonić blachą przymocowaną do stropodachu i zabezpieczyć dwoma warstwami papy termozgrzewalnej. Ponad warstwą dociepleniową należy wykonać otwory wentylacyjne zarówno od strony nawietrznej jaki i zawietrznej o łącznej powierzchni równej 1/1000 powierzchni stropodachu Rurki doprowadzające powietrze powinny być osadzone skośnie, ze spadkiem na zewnątrz budynku. 1.2 Sposób wykonania renowacji pokrycia dachowego z użyciem papy perforowanej. Nad całym stropodachem segmentu A i B należy wykonać nowe pokrycie z zastosowaniem papy perforowanej PP-64/1200 lub PP- 100/ podkład, oraz termozgrzewalnej papy wierzchniego krycia np. polbit WF 250/4000 Kominy ponad dachem oraz attykę należy zabezpieczyć poprzez wywinięcie na nie izolacji z papy termozgrzewalnej. Stare pokrycie z papy należy wyrównać, oczyścić i podziurawić celem odprowadzenia wilgoci z istniejącego pokrycia, pęcherze powietrzne rozciąć i podkleić. Impregnacja podłoża na przykład: emulsja anoniowa, izoplast Wykonanie wstępnego krycia dachu przy użyciu papy perforowanej PP-100/1200, PP-64/1200, luźno ułożonej na starym pokryciu z zakładem Wykonanie pokrycia dachu przy użyciu papy zgrzewalnej wierzchniego krycia np. polbit WF 250/4000 Wykonanie kominków wentylacyjnych z PCV lub aluminium w ilości 1 szt/ok.50 m2 dachu Wykonanie nowych obróbek blacharskich 2. Ocieplenie stropodachu niewentylowanego nad łącznikami warstwą styropianu gr. 15 cm Warstwy papy stropodachu nad łącznikami są w złym stanie technicznym. Pokrycie dachu wykonane z papy asfaltowej wykazuje liczne pęknięcia i pęcherze. Projektuje się docieplenie stropodachu i wykonanie nowego pokrycia z wykorzystaniem materiałów do uszczelniania płaskich dachów.

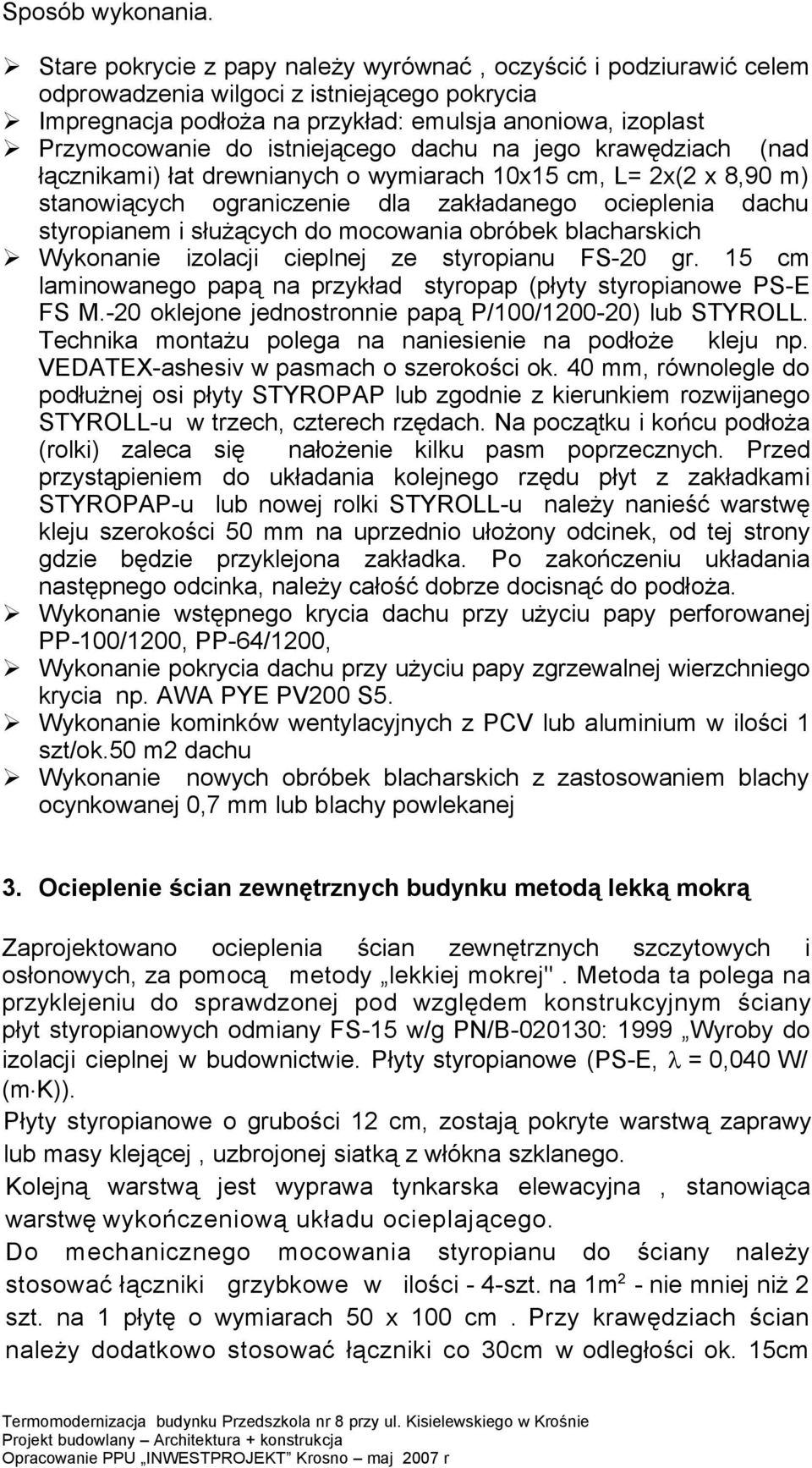

4 Sposób wykonania. Stare pokrycie z papy należy wyrównać, oczyścić i podziurawić celem odprowadzenia wilgoci z istniejącego pokrycia Impregnacja podłoża na przykład: emulsja anoniowa, izoplast Przymocowanie do istniejącego dachu na jego krawędziach (nad łącznikami) łat drewnianych o wymiarach 10x15 cm, L= 2x(2 x 8,90 m) stanowiących ograniczenie dla zakładanego ocieplenia dachu styropianem i służących do mocowania obróbek blacharskich Wykonanie izolacji cieplnej ze styropianu FS-20 gr. 15 cm laminowanego papą na przykład styropap (płyty styropianowe PS-E FS M.-20 oklejone jednostronnie papą P/100/ ) lub STYROLL. Technika montażu polega na naniesienie na podłoże kleju np. VEDATEX-ashesiv w pasmach o szerokości ok. 40 mm, równolegle do podłużnej osi płyty STYROPAP lub zgodnie z kierunkiem rozwijanego STYROLL-u w trzech, czterech rzędach. Na początku i końcu podłoża (rolki) zaleca się nałożenie kilku pasm poprzecznych. Przed przystąpieniem do układania kolejnego rzędu płyt z zakładkami STYROPAP-u lub nowej rolki STYROLL-u należy nanieść warstwę kleju szerokości 50 mm na uprzednio ułożony odcinek, od tej strony gdzie będzie przyklejona zakładka. Po zakończeniu układania następnego odcinka, należy całość dobrze docisnąć do podłoża. Wykonanie wstępnego krycia dachu przy użyciu papy perforowanej PP-100/1200, PP-64/1200, Wykonanie pokrycia dachu przy użyciu papy zgrzewalnej wierzchniego krycia np. AWA PYE PV200 S5. Wykonanie kominków wentylacyjnych z PCV lub aluminium w ilości 1 szt/ok.50 m2 dachu Wykonanie nowych obróbek blacharskich z zastosowaniem blachy ocynkowanej 0,7 mm lub blachy powlekanej 3. Ocieplenie ścian zewnętrznych budynku metodą lekką mokrą Zaprojektowano ocieplenia ścian zewnętrznych szczytowych i osłonowych, za pomocą metody lekkiej mokrej". Metoda ta polega na przyklejeniu do sprawdzonej pod względem konstrukcyjnym ściany płyt styropianowych odmiany FS-15 w/g PN/B : 1999 Wyroby do izolacji cieplnej w budownictwie. Płyty styropianowe (PS-E, = 0,040 W/ (m K)). Płyty styropianowe o grubości 12 cm, zostają pokryte warstwą zaprawy lub masy klejącej, uzbrojonej siatką z włókna szklanego. Kolejną warstwą jest wyprawa tynkarska elewacyjna, stanowiąca warstwę wykończeniową układu ocieplającego. Do mechanicznego mocowania styropianu do ściany należy stosować łączniki grzybkowe w ilości - 4-szt. na 1m 2 - nie mniej niż 2 szt. na 1 płytę o wymiarach 50 x 100 cm. Przy krawędziach ścian należy dodatkowo stosować łączniki co 30cm w odległości ok. 15cm

5 od krawędzi ściany ocieplanej. Długość kotwienia łącznika w ścianie min. 10 cm. Do wykonywania dociepleń stosować wyłącznie systemy dopuszczone z aktualnie obowiązującymi aprobatami technicznymi ITB. Podstawą do wykonania ocieplenia ściany osłonowej budynku jest niniejszy projekt techniczny i powołane w nim obowiązujące normy, instrukcje, aprobaty techniczne, warunki techniczne wykonywania robót, zasady bezpieczeństwa i higieny pracy i przepisy p.poż. W zakresie instrukcji technicznych, obowiązuje zasady podane w Instrukcji ITB 334/96 Ocieplenia ścian zewnętrznych budynków metodą lekką", z późniejszymi zmianami, oraz aktualnie obowiązująca aprobata techniczna dopuszczenia, stosowanego systemu. W przypadku konieczności konsultowania zagadnień technicznych, stosowanego systemu docieplenia należy korzystać z nadzoru autorskiego, oraz doradcy technicznego stosowanego systemu Wymagania materiałowe. Do ocieplania ścian metodą lekką" należy stosować materiały odpowiadające wymogom aktualnych norm, aprobat, lub świadectw wydanych przez Instytut Techniki Budowlanej. Obowiązkiem wykonawcy jest stwierdzenie zgodności certyfikatu (atestu) wystawionego przez producenta materiału z wymogami odpowiednich norm lub aprobat. Ogólnie obowiązujące zasady podane w rozdziale 3 Instrukcji ITB 334/01 z uwzględnieniem zmian jakie nastąpiły w trakcie jej obowiązywania. Poniżej podaje się podstawowe wymogi materiałowe: do wykonania warstwy termoizacyjnej należy stosować płyty styropianowe samogasnące odmiany FS-15 (PS-E) wg. Normy PN/B Każda partia styropianu winna odpowiadać wymaganiom wyżej wymienionej normy. tkanina szklana (siatka szklana) do zbrojenia warstwy ochronnej na styropianie winna odpowiadać wymaganiom normy PN-92/P Do zbrojenia dolnych części ścian, oraz wzmocnienia narożników, w miejsce kątowników metalowych, można stosować pancerne siatki z włókna szklanego. materiały klejone (zaprawy i masy klejące), oraz zaprawy i masy tynkarskie muszą być dopuszczone do stosowania w budownictwie, odpowiednimi aprobatami technicznymi ITB. do mocowania mechanicznego styropianu do podłoża, należy stosować łączniki grzybkowe, dopuszczone do stosowania w budownictwie aktualnymi świadectwami lub aprobatami technicznym

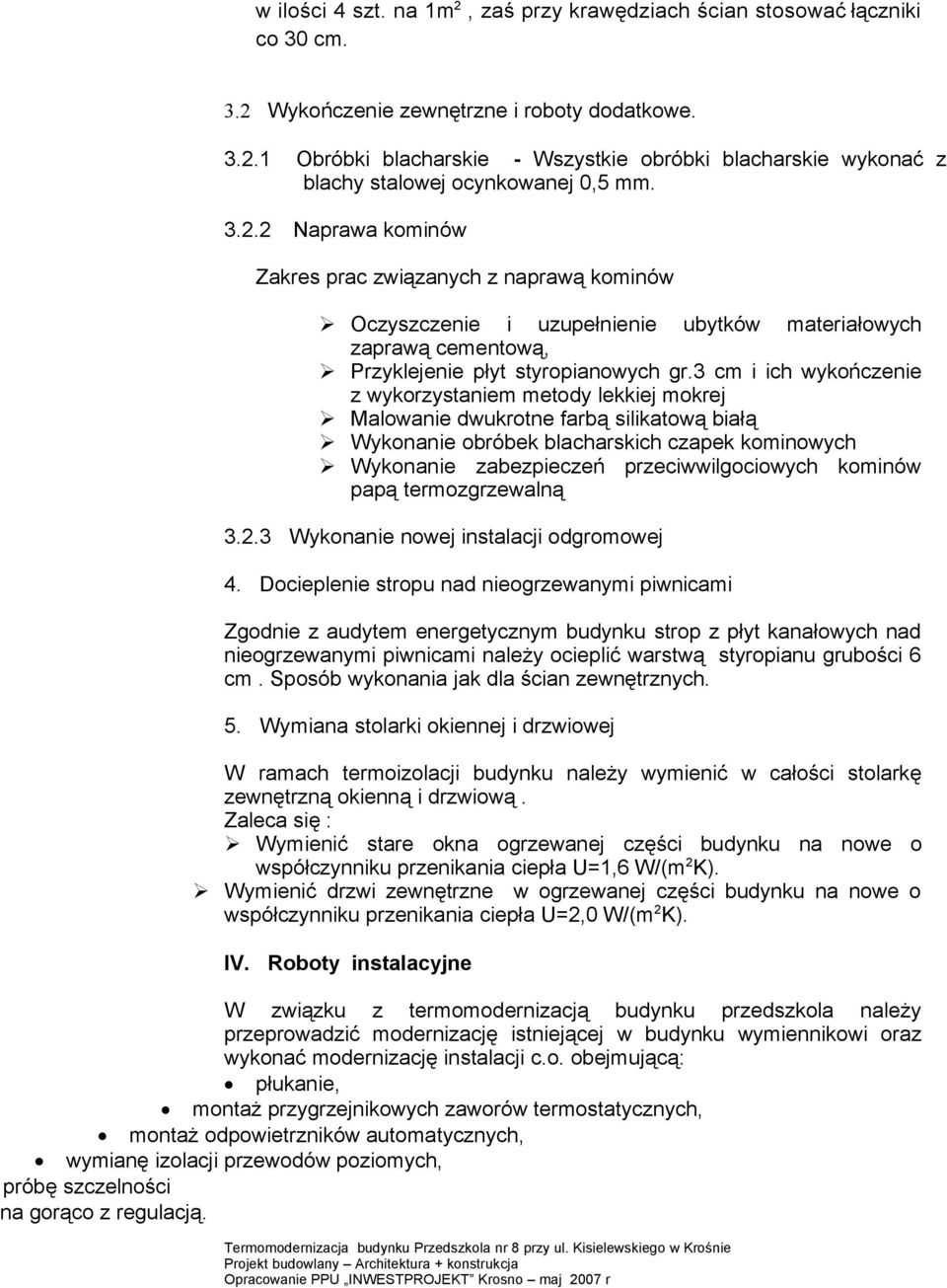

6 w ilości 4 szt. na 1m 2, zaś przy krawędziach ścian stosować łączniki co 30 cm. 3.2 Wykończenie zewnętrzne i roboty dodatkowe Obróbki blacharskie - Wszystkie obróbki blacharskie wykonać z blachy stalowej ocynkowanej 0,5 mm Naprawa kominów Zakres prac związanych z naprawą kominów Oczyszczenie i uzupełnienie ubytków materiałowych zaprawą cementową, Przyklejenie płyt styropianowych gr.3 cm i ich wykończenie z wykorzystaniem metody lekkiej mokrej Malowanie dwukrotne farbą silikatową białą Wykonanie obróbek blacharskich czapek kominowych Wykonanie zabezpieczeń przeciwwilgociowych kominów papą termozgrzewalną Wykonanie nowej instalacji odgromowej 4. Docieplenie stropu nad nieogrzewanymi piwnicami Zgodnie z audytem energetycznym budynku strop z płyt kanałowych nad nieogrzewanymi piwnicami należy ocieplić warstwą styropianu grubości 6 cm. Sposób wykonania jak dla ścian zewnętrznych. 5. Wymiana stolarki okiennej i drzwiowej W ramach termoizolacji budynku należy wymienić w całości stolarkę zewnętrzną okienną i drzwiową. Zaleca się : Wymienić stare okna ogrzewanej części budynku na nowe o współczynniku przenikania ciepła U=1,6 W/(m 2 K). Wymienić drzwi zewnętrzne w ogrzewanej części budynku na nowe o współczynniku przenikania ciepła U=2,0 W/(m 2 K). IV. Roboty instalacyjne W związku z termomodernizacją budynku przedszkola należy przeprowadzić modernizację istniejącej w budynku wymiennikowi oraz wykonać modernizację instalacji c.o. obejmującą: płukanie, montaż przygrzejnikowych zaworów termostatycznych, montaż odpowietrzników automatycznych, wymianę izolacji przewodów poziomych, próbę szczelności a gorąco z regulacją.
