1 Opis technologiczny Inwestor: GMINA SKARśYSKO-KAMIENNA SkarŜysko Kam. ul. Sikorskiego Lokalizacja: SkarŜysko Kam. ul. Zielna dz. Nr 174/3 Temat: Projekt przebudowy piętra budynku byłej Przychodni Zdrowia na Dzienny Środowiskowy Dom Samopomocy Obiekt połoŝony jest w SkarŜysku Kam. przy ulicy Zielnej. Budynek jest obiektem istniejącym, jednopiętrowym, podpiwniczonym. Projekt obejmuje piętro budynku. Powierzchnia uŝytkowa piętra Przeznaczonego na Dzienny Środowiskowy Dom Samopomocy/ w tym: 2.1.Komunikacja 2.2.Gabinet psychologa 2.3.Kuchnia 2.4.Magazynek 2.5.Pom. porządkowe 2.6.Pom do prania i suszenia 2.7.Przedsionek 2.8.WC /niepełnosprawnych/ 2.9.Komunikacji 2.10.Sala konferencyjna 2.11.Szatnia 2.12.Pom. terapeutów 2.13.Pokój kierownika 2.14.Pokój robótek ręcznych 2.15.P rzedsionek 2.16.WC damski 2.17.WC męski 2.18.Sala do majsterkowania 2.19.Sala wypoczynkowa 2.20.Ciemnia 2.21.Pracownia komputerowa 2.22.Komunikacja 462,79 m2 55,93 m2 8,74 m2 22,39 m2 2,95 m2 2,51 m2 7,31 m2 2,82 m2 3,37 m2 31,86 m2 43,81 m2 13,49 m2 13,82 m2 14,43 m2 13,72 m2 6,34 m2 10,52 m2 7,41 m2 17,35 m2 22,54 m2 5,49 m2 11,07 m2 41,89 m2

Budynek jest obiektem istniejącym, jednopiętrowym, podpiwniczonym. Projekt obejmuje piętro budynku. Powierzchnia uŝytkowa piętra Przeznaczonego na Dzienny Środowiskowy Dom Samopomocy/ w tym: 2.1.

2 2.23.Sala do ćwiczeń 2.24.Sala plastyczna 2.25.Sala muzykoterapii 2.26.Gabinet lekarski 2.27.WC personelu 2.28.Palarnia 2.29.Komunikacja 28,42 m2 28,59 m2 14,05 m2 14,65 m2 3,41 m2 9,21 m2 4,70 m2 Wejście do ośrodka od strony wschodniej od podwórza schodami zewnętrznymi z podjazdem dla niepełnosprawnych, drzwiami zewnętrznymi do istniejącej klatki schodowej przeznaczonej tylko dla Ośrodka. Konstrukcja i wykończenie: Ściany szczytowe murowane wykończone tynkiem cementowym od zewnątrz, tynkiem cem. wap. od wewnątrz i malowane farbą akrylową w kolorach pastelowych, osłonowe Ŝelbetowe prefabrykowane. Konstrukcja nośna słupowa Ŝelbetowa, stropy płytowe Ŝelbetowe. Ścianki działowe istniejące murowane, projektowane lekkie szkieletowe na konstrukcji metalowej wypełnione wełną mineralną i obite obustronnie płytami gipsowo kartonowymi, tynki malowane farbami akrylowymi w kolorach pastelowych. W pomieszczeniach WC, pomieszczeniu do prania i suszenia, ciemni ściany wyłoŝyć glazurą do wysokości minimum 2,05 m od podłogi. Przy urządzeniach sanitarnych w innych pomieszczeniach do wysokości 1,6 m od poziomu podłogi po 60 poza obrys urządzenia. Sufity wykończone tynkiem gładkim, malować farbą akrylową w kolorze białym. Posadzki: w pomieszczeniach WC, pomieszczeniu do prania i suszenia, kuchni z jadalnią, magazynku, komunikacji, sali plastycznej, pomieszczeniu porządkowym, palarni terrakota, sali do ćwiczeń panele drewnopodobne. W pozostałych pomieszczeniach wykładzina zmywalna typu tarkett OPTIMA. Wentylacja we wszystkich pomieszczeniach grawitacyjna. Dodatkowo w kratce wentylacyjnej WC, pomieszczeniu do prania i suszenia, palarni, szatni zamontować wentylator wywiewny uruchamiany w chwili włączenia światła lub otwierania drzwi. W oknach zamontować nawiewniki higrosterowane. Obiekt wyposaŝony jest w instalację elektryczną oświetleniową i gniazdkową, wodno kanalizacyjną, c.o. z sieci cieplnej, ciepła woda z elektrycznych podgrzewaczy przepływowych. Odpadki gromadzone w pojemnikach z tworzywa sztucznego i wynoszone do umieszczonego w pobliŝu kontenera zbiorczego opróŝnianego przez firmę sprzątającą na podstawie zawartej umowy.

zewnętrznymi do istniejącej klatki schodowej przeznaczonej tylko dla Ośrodka. Konstrukcja i wykończenie: Ściany szczytowe murowane wykończone tynkiem cementowym od zewnątrz, tynkiem cem. wap.

3 Niepotrzebne dokumenty przed wyrzuceniem niszczone są w niszczarce. Przeznaczenie: Powierzchnia piętra rozdzielona jest funkcjonalnie na część administracyjną, część terapeutyczną i część kuchenno - gospodarczą z salą konferencyjną. Część administracyjna zlokalizowana jest w pobliŝu wejścia i składa się z pokoju kierownika, gabinetu lekarskiego, gabinetu psychologa, pomieszczenia terapeutów, szatni dla podopiecznych i pomieszczenia sanitarnego dla personelu. Część terapeutyczna wydzielona jest z pozostałej części piętra i zajmuje skrzydło południowe. Składa się z pomieszczeń do terapii, pokoju wypoczynkowego i pomieszczeń sanitarnych damskiego i męskiego. Część kuchenno gospodarcza wydzielona jest z pozostałej części piętra i zajmuje skrzydło północne. Składa się z kuchni z jadalnią, pomieszczenia do prania i suszenia, pomieszczenia porządkowego, sali konferencyjnej i dodatkowego pomieszczenia WC przystosowanego dla osób niepełnosprawnych. Dom Samopomocy będzie prowadził przygotowanie do samodzielnego Ŝycia dla swoich podopiecznych, rozwój intelektualny w gabinetach terapii zajęciowej, pomoc lekarską, pielęgniarską i psychologiczną. Przewidywane zatrudnienie: Przewidywane zatrudnienie wynosi: 1 pracownik biurowych, 1 pracownik socjalny, 4 terapeutów. Lekarz, pielęgniarka, psycholog, sprzątaczka zatrudniani będą na zasadzie umowy zlecenie. Ich czas pracy będzie krótszy niŝ 4 godziny dziennie. Ośrodek przewidziany jest dla 30 osób jako swoich podopiecznych. Cykl technologiczny i wyposaŝenie: Wejście do ośrodka schodami zewnętrznymi z podjazdem dla niepełnosprawnych przez klatkę schodową wydzielona na poziom piętra. Wejście przystosowane dla osób niepełnosprawnych poprzez zastosowanie schodołazu.

Część administracyjna zlokalizowana jest w pobliŝu wejścia i składa się z pokoju kierownika, gabinetu lekarskiego, gabinetu psychologa, pomieszczenia terapeutów, szatni dla podopiecznych i

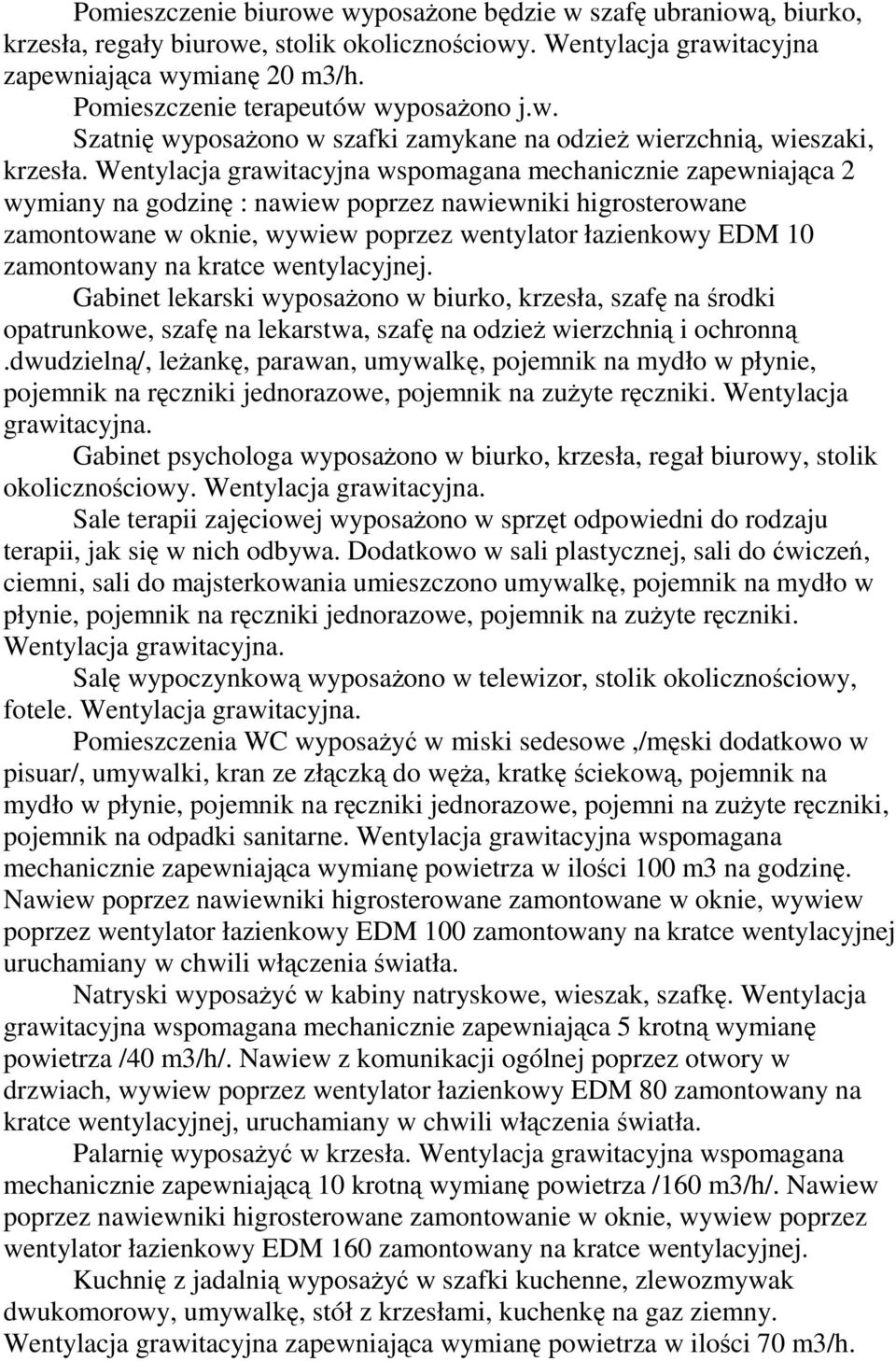

4 Pomieszczenie biurowe wyposaŝone będzie w szafę ubraniową, biurko, krzesła, regały biurowe, stolik okolicznościowy. Wentylacja grawitacyjna zapewniająca wymianę 20 m3/h. Pomieszczenie terapeutów wyposaŝono j.w. Szatnię wyposaŝono w szafki zamykane na odzieŝ wierzchnią, wieszaki, krzesła. Wentylacja grawitacyjna wspomagana mechanicznie zapewniająca 2 wymiany na godzinę : nawiew poprzez nawiewniki higrosterowane zamontowane w oknie, wywiew poprzez wentylator łazienkowy EDM 10 zamontowany na kratce wentylacyjnej. Gabinet lekarski wyposaŝono w biurko, krzesła, szafę na środki opatrunkowe, szafę na lekarstwa, szafę na odzieŝ wierzchnią i ochronną.dwudzielną/, leŝankę, parawan, umywalkę, pojemnik na mydło w płynie, pojemnik na ręczniki jednorazowe, pojemnik na zuŝyte ręczniki. Wentylacja grawitacyjna. Gabinet psychologa wyposaŝono w biurko, krzesła, regał biurowy, stolik okolicznościowy. Wentylacja grawitacyjna. Sale terapii zajęciowej wyposaŝono w sprzęt odpowiedni do rodzaju terapii, jak się w nich odbywa. Dodatkowo w sali plastycznej, sali do ćwiczeń, ciemni, sali do majsterkowania umieszczono umywalkę, pojemnik na mydło w płynie, pojemnik na ręczniki jednorazowe, pojemnik na zuŝyte ręczniki. Wentylacja grawitacyjna. Salę wypoczynkową wyposaŝono w telewizor, stolik okolicznościowy, fotele. Wentylacja grawitacyjna. Pomieszczenia WC wyposaŝyć w miski sedesowe,/męski dodatkowo w pisuar/, umywalki, kran ze złączką do węŝa, kratkę ściekową, pojemnik na mydło w płynie, pojemnik na ręczniki jednorazowe, pojemni na zuŝyte ręczniki, pojemnik na odpadki sanitarne. Wentylacja grawitacyjna wspomagana mechanicznie zapewniająca wymianę powietrza w ilości 100 m3 na godzinę. Nawiew poprzez nawiewniki higrosterowane zamontowane w oknie, wywiew poprzez wentylator łazienkowy EDM 100 zamontowany na kratce wentylacyjnej uruchamiany w chwili włączenia światła. Natryski wyposaŝyć w kabiny natryskowe, wieszak, szafkę. Wentylacja grawitacyjna wspomagana mechanicznie zapewniająca 5 krotną wymianę powietrza /40 m3/h/. Nawiew z komunikacji ogólnej poprzez otwory w drzwiach, wywiew poprzez wentylator łazienkowy EDM 80 zamontowany na kratce wentylacyjnej, uruchamiany w chwili włączenia światła. Palarnię wyposaŝyć w krzesła. Wentylacja grawitacyjna wspomagana mechanicznie zapewniającą 10 krotną wymianę powietrza /160 m3/h/. Nawiew poprzez nawiewniki higrosterowane zamontowanie w oknie, wywiew poprzez wentylator łazienkowy EDM 160 zamontowany na kratce wentylacyjnej. Kuchnię z jadalnią wyposaŝyć w szafki kuchenne, zlewozmywak dwukomorowy, umywalkę, stół z krzesłami, kuchenkę na gaz ziemny. Wentylacja grawitacyjna zapewniająca wymianę powietrza w ilości 70 m3/h.

Wentylacja grawitacyjna wspomagana mechanicznie zapewniająca 2 wymiany na godzinę : nawiew poprzez nawiewniki higrosterowane zamontowane w oknie, wywiew poprzez wentylator łazienkowy EDM 10

5 Pomieszczenie do prania i suszenia wyposaŝyć w wannę, pralkę automatyczną, suszarki stojące. Wentylacja grawitacyjna wspomagana mechanicznie zapewniająca 2 krotną wymianę powietrza /45 m3/h/. Nawiew poprzez nawiewniki higrosterowane zamontowane w oknie wywiew poprzez wentylator łazienkowy EDM 80 zamontowany na kratce wentylacyjnej. Przy pomieszczeniu do prania i suszenia zlokalizowano WC wyposaŝone w miskę ustępową, umywalkę, pojemnik na mydło w płynie, pojemnik na ręczniki jednorazowe, pojemnik na zuŝyte ręczniki. Wentlacja grawitacyjna jak w innych pomieszczeniach WC. Pomieszczenie porządkowe wyposaŝyć w zlew gospodarczy, kran ze złączką do węŝa, kratkę ściekową, ustawić szafkę na środki porządkowe oraz sprzęt porządkowy. Wentylacja grawitacyjna. Salę konferencyjną wyposaŝono w stoły i krzesła. Wentylacja grawitacyjna. We wszystkich pomieszczeniach ustawić zamykane pojemnik na odpadki wyposaŝone w worki foliowe. We wszystkich oknach zamontować nawiewniki higrosterowane.

Przy pomieszczeniu do prania i suszenia zlokalizowano WC wyposaŝone w miskę ustępową, umywalkę, pojemnik na mydło w płynie, pojemnik na ręczniki jednorazowe, pojemnik na zuŝyte ręczniki.
