KARTA TECHNOLOGICZNA nr 1

Transkrypt

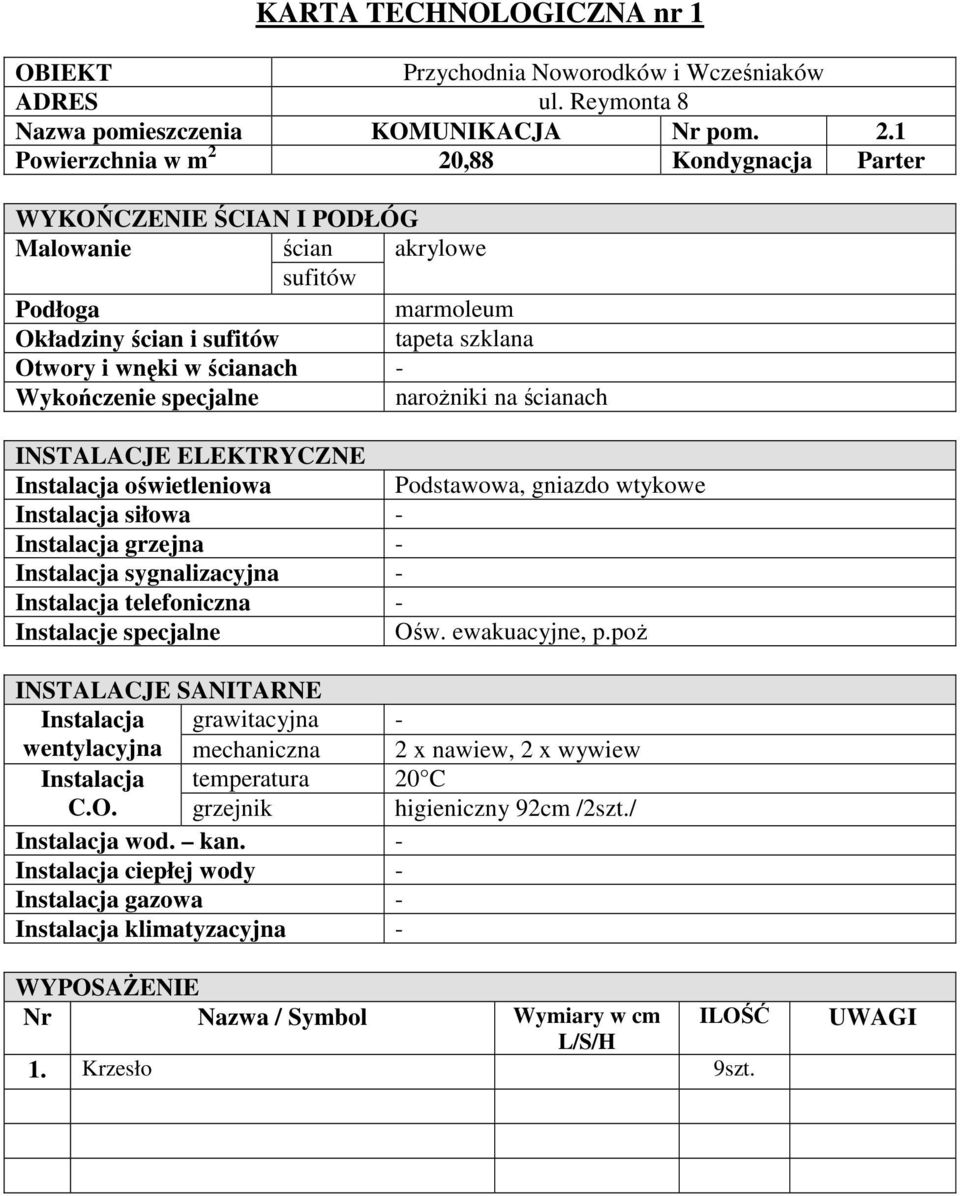

1 KARTA TECHNOLOGICZNA nr 1 Nazwa pomieszczenia KOMUNIKACJA Nr pom. 2.1 Powierzchnia w m 2 20,88 Kondygnacja Parter Okładziny ścian i tapeta szklana Wykończenie specjalne narożniki na ścianach Podstawowa, gniazdo wtykowe Ośw. ewakuacyjne, p.poż wentylacyjna mechaniczna 2 x nawiew, 2 x wywiew C.O. grzejnik higieniczny 92cm /2szt./ Krzesło 9szt.

2 KARTA TECHNOLOGICZNA nr 2 Nazwa pomieszczenia POKÓJ ODPOCZYNKU Nr pom. 2.2 Powierzchnia w m 2 10,51 Kondygnacja Parter marmolem Okładziny ścian i tapeta szklana Podstawowa, kinkiet nad umywalką, gniazda wtykowe, Instalacja telefoniczna tak Gniazda wtykowe data, sieć komputerowa, p.poż. wentylacyjna mechaniczna nawiew, wywiew C.O. grzejnik higieniczny 92cm umywalka umywalka 1. Krzesło 2szt. 2. Stolik okolicznościowy 1szt. 3. Szafka 1szt. 4. Kozetka 1szt. 5. Umywalka kpl. 1szt : Umywalka kpl. oznacza: umywalka, bateria umywalkowa, syfon, noga pod umywalkę, lustro nadumywalkowe, półka szklana pod lustrem, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnik z workiem na odpady

3 KARTA TECHNOLOGICZNA nr 3 Nazwa pomieszczenia POKÓJ ROZMÓW Nr pom. 2.3 INDYWIDUALNYCH Powierzchnia w m 2 9,62 Kondygnacja Parter Okładziny ścian i tapeta szklana Podstawowa, kinkiet nad umywalką, gniazda wtykowe, Instalacja telefoniczna tak Gniazda wtykowe data, sieć komputerowa, p.poż. wentylacyjna mechaniczna nawiew, wywiew C.O. grzejnik higieniczny 80cm umywalka umywalka 1. Biurko 1szt. 2. Krzesło gabinetowe 2szt. 3. Fotel obrotowy 1szt. 4. Szafka podręczna 1szt. 5. Szafka na dokumentację 1szt. 6. Umywalka kpl. 1szt. : Umywalka kpl. oznacza: umywalka, bateria umywalkowa, syfon, noga pod umywalkę, lustro nadumywalkowe, półka szklana pod lustrem, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnik z workiem na odpady

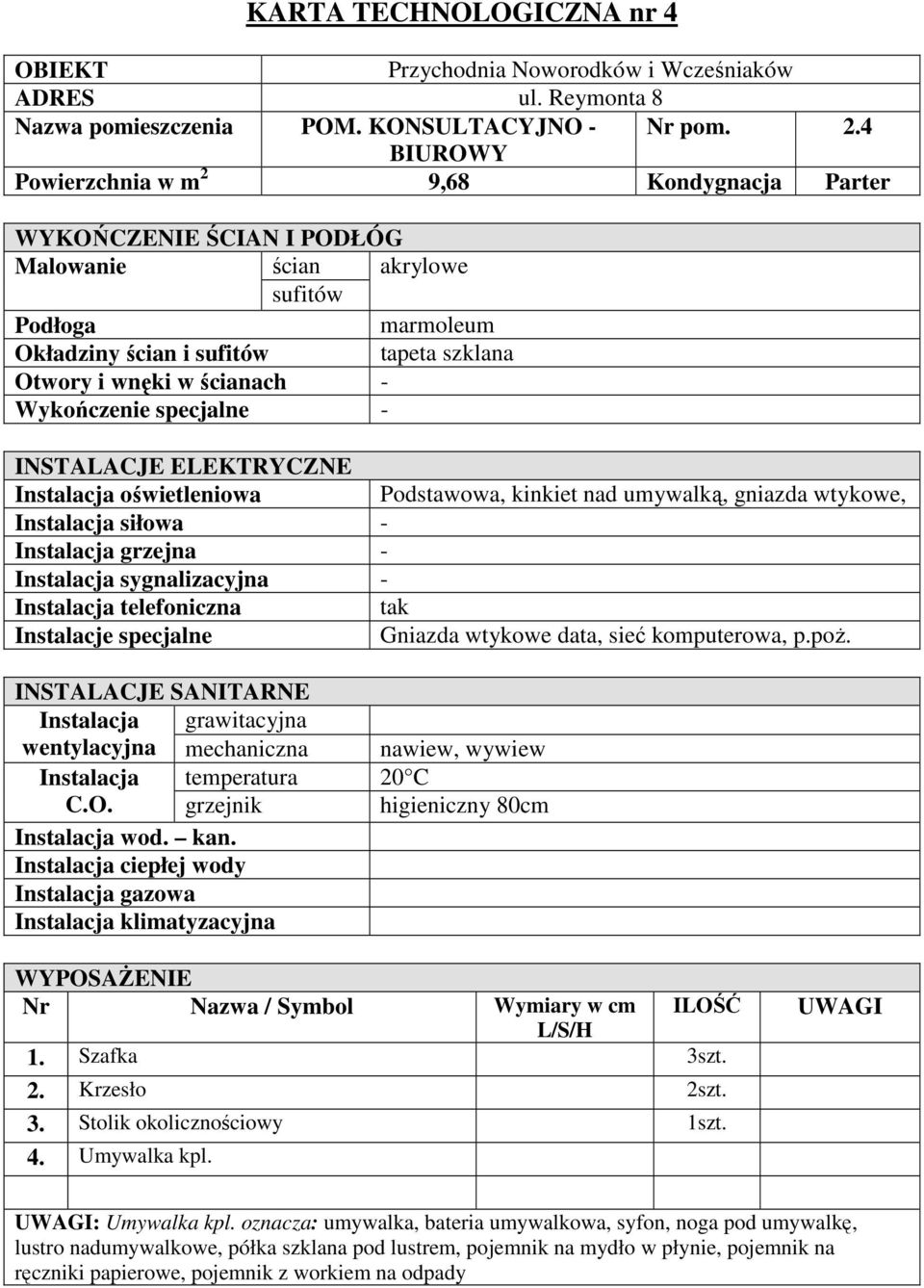

4 KARTA TECHNOLOGICZNA nr 4 Nazwa pomieszczenia POM. KONSULTACYJNO - Nr pom. 2.4 BIUROWY Powierzchnia w m 2 9,68 Kondygnacja Parter Okładziny ścian i tapeta szklana Podstawowa, kinkiet nad umywalką, gniazda wtykowe, Instalacja telefoniczna tak Gniazda wtykowe data, sieć komputerowa, p.poż. Instalacja grawitacyjna wentylacyjna mechaniczna nawiew, wywiew C.O. grzejnik higieniczny 80cm Instalacja gazowa Instalacja klimatyzacyjna 1. Szafka 3szt. 2. Krzesło 2szt. 3. Stolik okolicznościowy 1szt. 4. Umywalka kpl. : Umywalka kpl. oznacza: umywalka, bateria umywalkowa, syfon, noga pod umywalkę, lustro nadumywalkowe, półka szklana pod lustrem, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnik z workiem na odpady

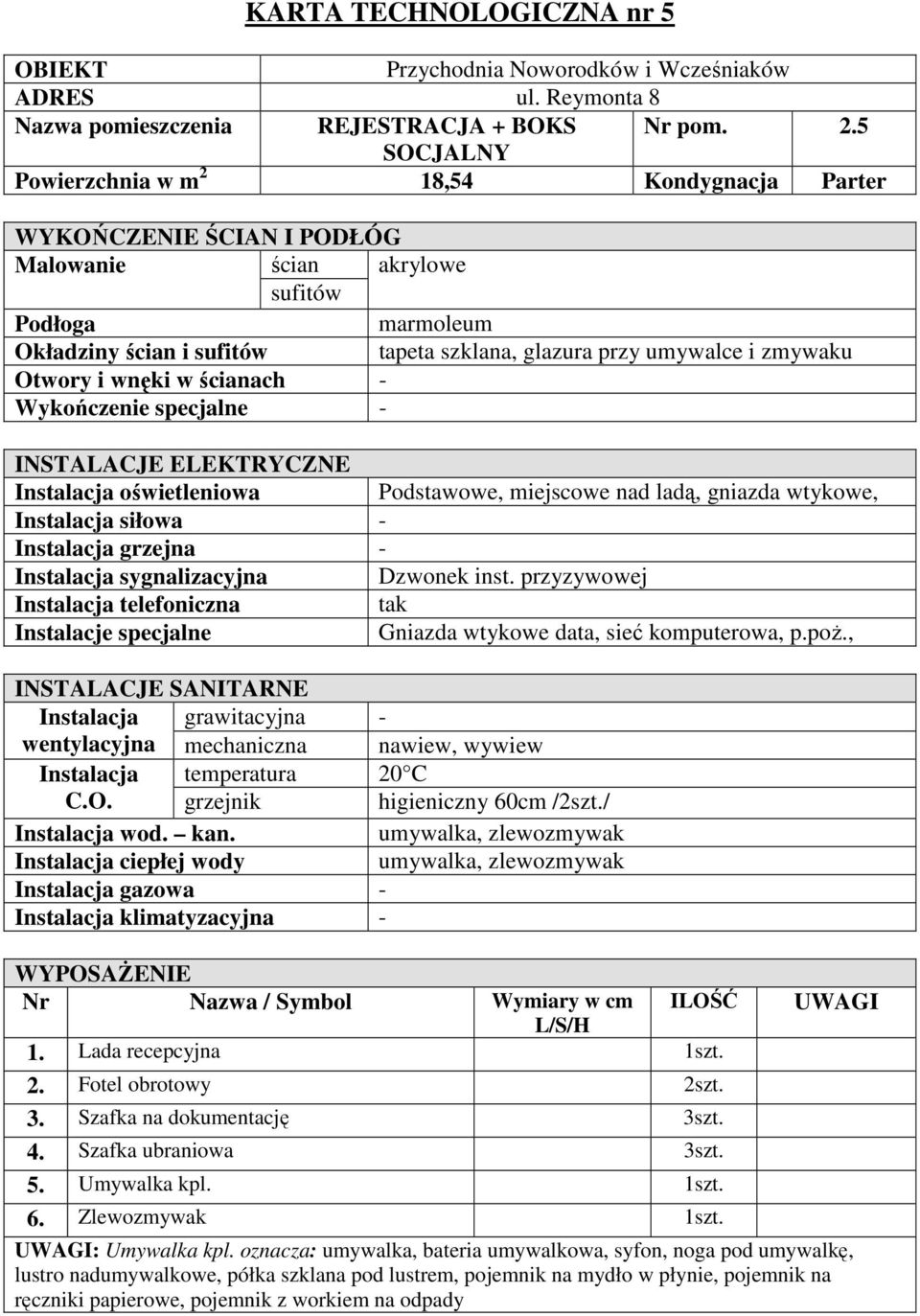

5 KARTA TECHNOLOGICZNA nr 5 Nazwa pomieszczenia REJESTRACJA + BOKS Nr pom. 2.5 SOCJALNY Powierzchnia w m 2 18,54 Kondygnacja Parter Okładziny ścian i tapeta szklana, glazura przy umywalce i zmywaku Podstawowe, miejscowe nad ladą, gniazda wtykowe, Instalacja sygnalizacyjna Dzwonek inst. przyzywowej Instalacja telefoniczna tak Gniazda wtykowe data, sieć komputerowa, p.poż., wentylacyjna mechaniczna nawiew, wywiew C.O. grzejnik higieniczny 60cm /2szt./ umywalka, zlewozmywak umywalka, zlewozmywak 1. Lada recepcyjna 1szt. 2. Fotel obrotowy 2szt. 3. Szafka na dokumentację 3szt. 4. Szafka ubraniowa 3szt. 5. Umywalka kpl. 1szt. 6. Zlewozmywak 1szt. : Umywalka kpl. oznacza: umywalka, bateria umywalkowa, syfon, noga pod umywalkę, lustro nadumywalkowe, półka szklana pod lustrem, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnik z workiem na odpady

6 KARTA TECHNOLOGICZNA nr 6 Nazwa pomieszczenia MAGAZYN Nr pom. 2.6 Powierzchnia w m 2 2,39 Kondygnacja Parter Okładziny ścian i tapeta szklana Podstawowa, gniazdo wtykowe, P.poż. wentylacyjna mechaniczna wywiew C.O. grzejnik higieniczny 40cm

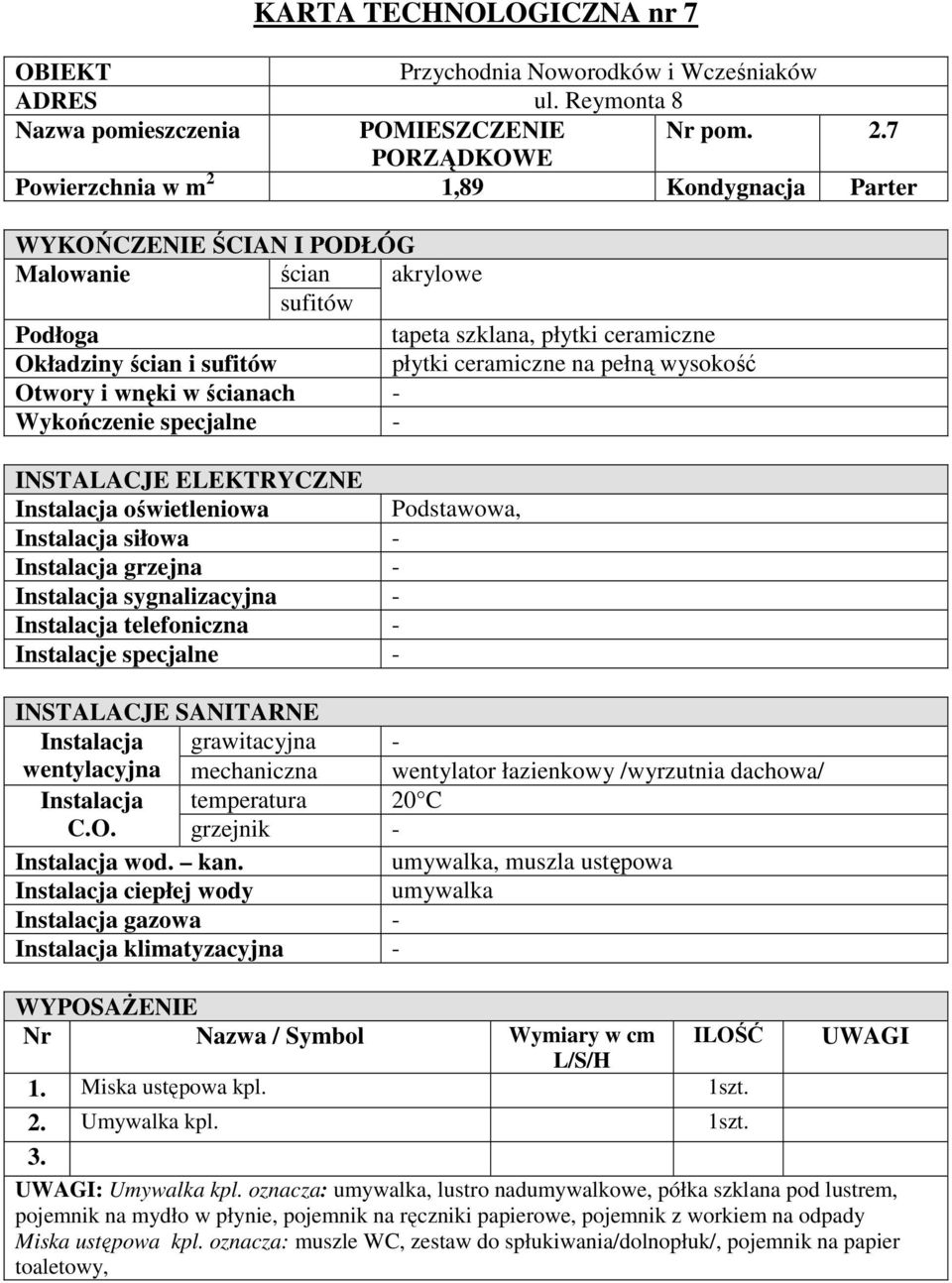

7 KARTA TECHNOLOGICZNA nr 7 Nazwa pomieszczenia POMIESZCZENIE Nr pom. 2.7 PORZĄDKOWE Powierzchnia w m 2 1,89 Kondygnacja Parter tapeta szklana, płytki ceramiczne Okładziny ścian i płytki ceramiczne na pełną wysokość Podstawowa, - wentylacyjna mechaniczna wentylator łazienkowy /wyrzutnia dachowa/ C.O. grzejnik - umywalka, muszla ustępowa umywalka 1. Miska ustępowa kpl. 1szt. 2. Umywalka kpl. 1szt. 3. : Umywalka kpl. oznacza: umywalka, lustro nadumywalkowe, półka szklana pod lustrem, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnik z workiem na odpady Miska ustępowa kpl. oznacza: muszle WC, zestaw do spłukiwania/dolnopłuk/, pojemnik na papier toaletowy,

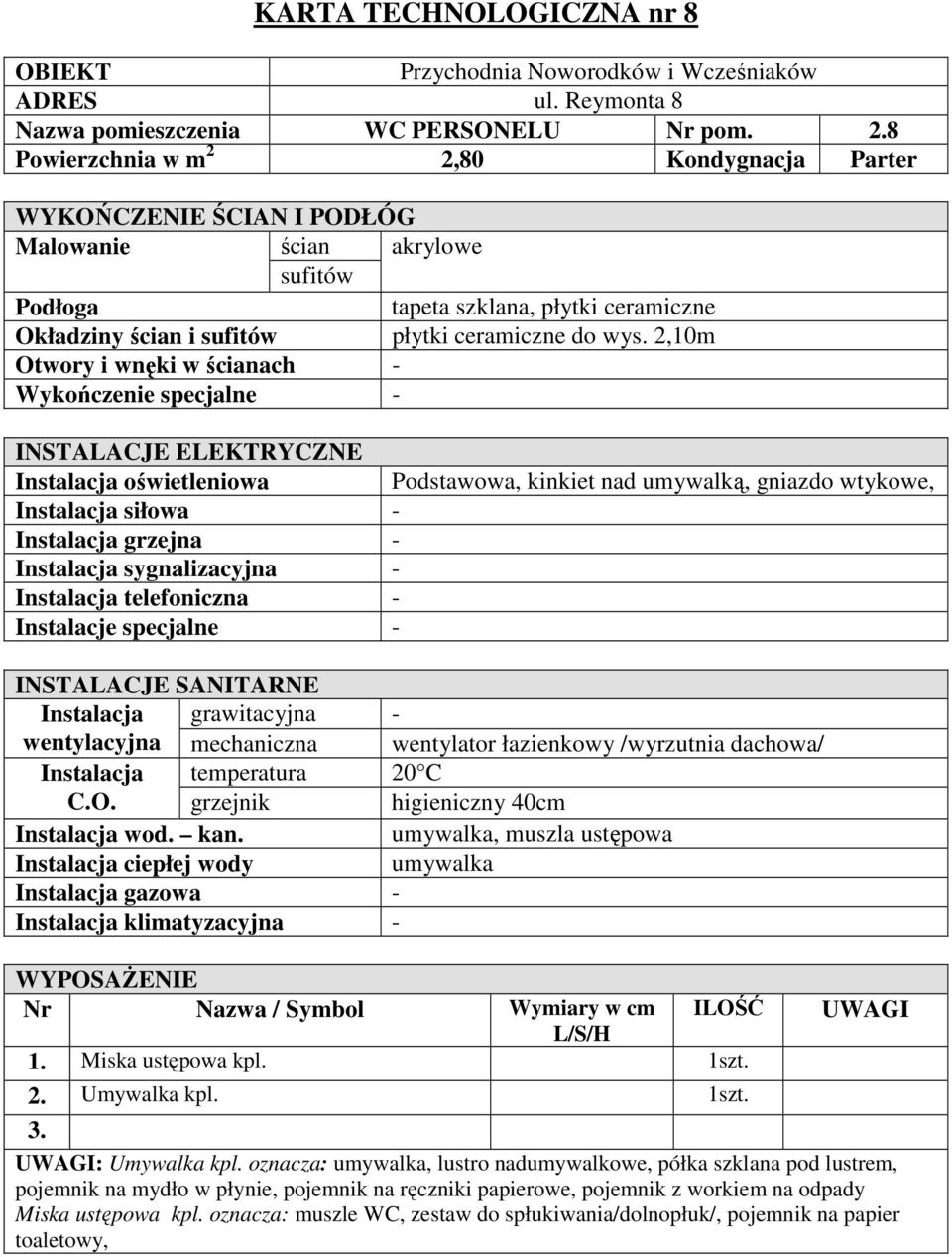

8 KARTA TECHNOLOGICZNA nr 8 Nazwa pomieszczenia WC PERSONELU Nr pom. 2.8 Powierzchnia w m 2 2,80 Kondygnacja Parter tapeta szklana, płytki ceramiczne Okładziny ścian i płytki ceramiczne do wys. 2,10m Podstawowa, kinkiet nad umywalką, gniazdo wtykowe, - wentylacyjna mechaniczna wentylator łazienkowy /wyrzutnia dachowa/ C.O. grzejnik higieniczny 40cm umywalka, muszla ustępowa umywalka 1. Miska ustępowa kpl. 1szt. 2. Umywalka kpl. 1szt. 3. : Umywalka kpl. oznacza: umywalka, lustro nadumywalkowe, półka szklana pod lustrem, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnik z workiem na odpady Miska ustępowa kpl. oznacza: muszle WC, zestaw do spłukiwania/dolnopłuk/, pojemnik na papier toaletowy,

9 KARTA TECHNOLOGICZNA nr 9 Nazwa pomieszczenia SALA ĆWICZEŃ Nr pom. 2.9 Powierzchnia w m 2 62,85 Kondygnacja Parter Okładziny ścian i tapeta szklana Podstawowa, gniazdo wtykowe Ośw. ewakuacyjne, p.poż, wentylacyjna mechaniczna 4 x nawiew, 4 x wywiew C.O. grzejnik higieniczne140cm /3szt./ Materac /mata do ćwiczeń/ 20szt. 2. Drabinka gimnastyczna 20szt. 3. Krzesło okrągłe 10szt. 4. Lustro ścienne 3szt.

10 KARTA TECHNOLOGICZNA nr 10 Nazwa pomieszczenia SALA DO ZAJĘĆ Nr pom TEORETYCZNYCH Powierzchnia w m 2 72,74 Kondygnacja Parter marmolem Okładziny ścian i tapeta szklana Podstawowe, gniazda wtykowe, Instalacja telefoniczna tak Gniazda wtykowe data, sieć komputerowa, TV, p.poż., wentylacyjna mechaniczna 4 x nawiew, 4 x wywiew C.O. grzejnik higieniczne 140cm /2szt./, 120cm /1szt./, 80cm /1szt./, Stół dydaktyczny 21szt. 2. Krzesło 42szt. 3. Stół dydaktyczny 1szt. 4. Fotel obrotowy 1szt. 5. Stolik RTV 1szt. 6. Telewizor 1szt.

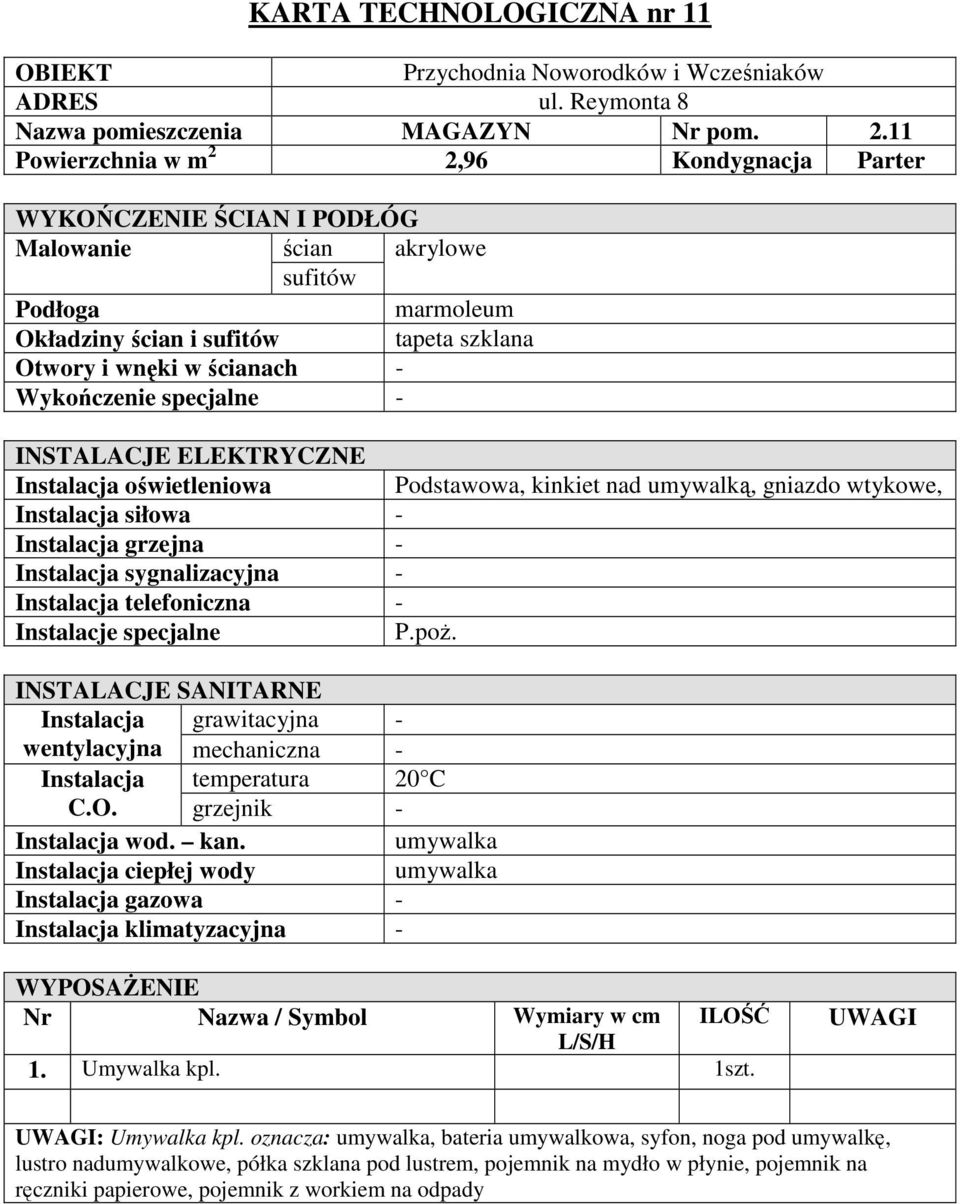

11 KARTA TECHNOLOGICZNA nr 11 Nazwa pomieszczenia MAGAZYN Nr pom Powierzchnia w m 2 2,96 Kondygnacja Parter Okładziny ścian i tapeta szklana Podstawowa, kinkiet nad umywalką, gniazdo wtykowe, P.poż. wentylacyjna mechaniczna - C.O. grzejnik - umywalka umywalka 1. Umywalka kpl. 1szt. : Umywalka kpl. oznacza: umywalka, bateria umywalkowa, syfon, noga pod umywalkę, lustro nadumywalkowe, półka szklana pod lustrem, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnik z workiem na odpady

12 KARTA TECHNOLOGICZNA nr 12 Nazwa pomieszczenia HALL/POCZEKALNIA Nr pom Powierzchnia w m 2 17,78 Kondygnacja Parter Okładziny ścian i tapeta szklana Wykończenie specjalne narożniki na ścianach Podstawowa, gniazdo wtykowe Ośw. ewakuacyjne, p.poż, wentylacyjna mechaniczna 1 x nawiew C.O. grzejnik higieniczny 72cm /1szt./ Krzesło do poczekalni /łączone/ 13szt. 2. Dystrybutor wody mineralnej 1szt.

13 KARTA TECHNOLOGICZNA nr 13 Nazwa pomieszczenia WC DLA Nr pom NIEPEŁNOSPRAWNYCH Powierzchnia w m 2 3,71 Kondygnacja Parter płytki ceramiczne Okładziny ścian i tapeta szklana, płytki ceramiczne na wys. 2,10m Podstawowa, kinkiet nad umywalką, gniazdo wtykowe, Instalacja sygnalizacyjna Przyzywowa Ośw. awaryjne wentylacyjna mechaniczna wentylator łazienkowy /wyrzutnia dachowa/ C.O. grzejnik higieniczny 40cm umywalka, muszla ustępowa umywalka 1. Miska ustępowa kpl. 1szt. 2. Umywalka dla niepełnosprawnych kpl. 1szt. 3. Uchwyty dla niepełnosprawnych 2szt. : Umywalka kpl. oznacza: umywalka, lustro nadumywalkowe, półka szklana pod lustrem, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnik z workiem na odpady Miska ustępowa kpl. oznacza: muszle WC, zestaw do spłukiwania/dolnopłuk/, pojemnik na papier toaletowy,

14 KARTA TECHNOLOGICZNA nr 14 Nazwa pomieszczenia KOMUNIKACJA Nr pom Powierzchnia w m 2 8,83 Kondygnacja Parter Okładziny ścian i tapeta szklana Wykończenie specjalne narożniki na ścianach Podstawowa, gniazdo wtykowe Ośw. ewakuacyjne, p.poż, wentylacyjna mechaniczna - C.O. grzejnik higieniczny 72cm /1szt./ - -

15 KARTA TECHNOLOGICZNA nr 15 Nazwa pomieszczenia WC MĘSKIE Nr pom Powierzchnia w m 2 4,44 Kondygnacja Parter płytki ceramiczne Okładziny ścian i tapeta szklana, płytki ceramiczne Podstawowa, kinkiet nad umywalką, gniazdo wtykowe, - wentylacyjna mechaniczna wentylator łazienkowy /wyrzutnia dachowa/ C.O. grzejnik higieniczny 40cm umywalka, muszla ustępowa Umywalka Instalacja tlenowa - 1. Miska ustępowa kpl. 1szt. 2. Umywalka kpl. 1szt. : Umywalka kpl. oznacza: umywalka, lustro nadumywalkowe, półka szklana pod lustrem, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnik z workiem na odpady Miska ustępowa kpl. oznacza: muszle WC, zestaw do spłukiwania/dolnopłuk/, pojemnik na papier toaletowy,

16 KARTA TECHNOLOGICZNA nr 16 Nazwa pomieszczenia WC DAMSKIE + NATRYSK Nr pom Powierzchnia w m 2 6,19 Kondygnacja Parter Okładziny ścian i tapeta szklana, płytki ceramiczne na pełną wys. pom. Podstawowa, kinkiet nad umywalką, gniazdo wtykowe, - wentylacyjna mechaniczna wentylator łazienkowy / wyrzutnia dachowa/ / 24 C C.O. grzejnik higieniczny 52cm umywalka, muszla ustępowa, brodzik umywalka, natrysk 1. Umywalka kpl. 1szt. 2. Miska ustępowa kpl. 1szt. 3. Brodzik 1szt. 4. Zasłona na prowadnicy 1szt. 5. : Umywalka kpl. oznacza: umywalka, lustro nadumywalkowe, półka szklana pod lustrem, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe, pojemnik z workiem na odpady Miska ustępowa kpl. oznacza: muszle WC, zestaw do spłukiwania/dolnopłuk/, pojemnik na papier toaletowy,

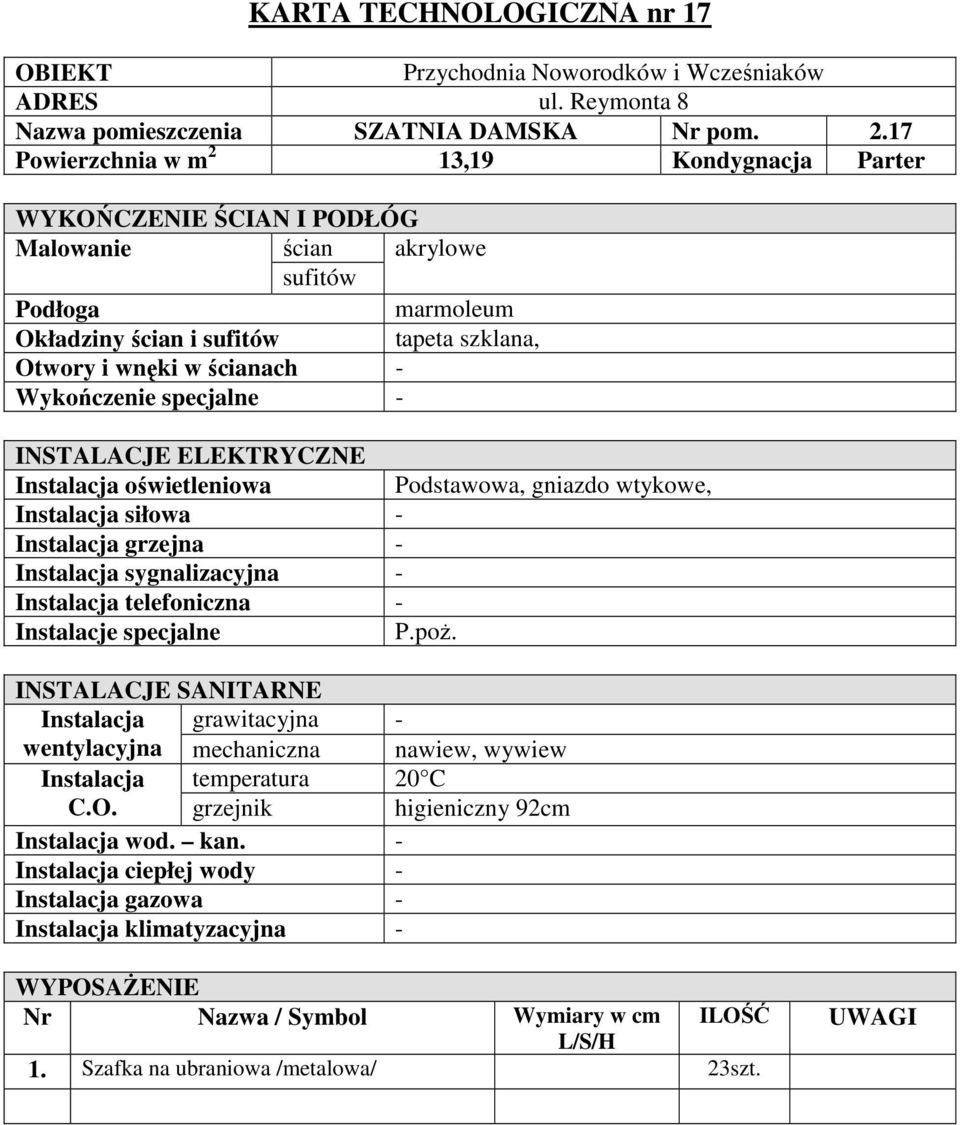

17 KARTA TECHNOLOGICZNA nr 17 Nazwa pomieszczenia SZATNIA DAMSKA Nr pom Powierzchnia w m 2 13,19 Kondygnacja Parter Okładziny ścian i tapeta szklana, Podstawowa, gniazdo wtykowe, P.poż. wentylacyjna mechaniczna nawiew, wywiew C.O. grzejnik higieniczny 92cm Szafka na ubraniowa /metalowa/ 23szt.

18 KARTA TECHNOLOGICZNA nr 18 Nazwa pomieszczenia SZATNIA MĘSKA Nr pom Powierzchnia w m 2 12,39 Kondygnacja Parter Okładziny ścian i tapeta szklana, Podstawowa, gniazdo wtykowe, P.poż. wentylacyjna mechaniczna nawiew, wywiew C.O. grzejnik higieniczny 92cm Szafka ubraniowa 24szt. 2.
