ul. Bohaterów Warszawy 65a, Nowogard PROJEKT TECHNOLOGICZNY Zmiana sposobu użytkowania Oddział Dziecięcy

Transkrypt

1 mgr inż. M A REK ANTCZAK ul. Bohaterów Warszawy 65a, Nowogard PROJEKT TECHNOLOGICZNY TEMAT: Zmiana sposobu użytkowania OBIEKT: Oddział Dziecięcy LOKALIZACJA: Pomieszczenia po byłym oddziale położniczo-ginekologicznym SPSR w Nowogardzie INWESTOR: Samodzielny Publiczny Szpital Rejonowy w Nowogardzie ul. Wojska Polskiego 7, Nowogard PROJEKTANT: mgr inż. Marek ANTCZAK uprawnienia bud. nr 11O/Szl92 mgrini. upr. bu. Nowogard, lipiec 2014 r. A= f 110,0./;:>

2 Zawartość opracowania 1. Strona tytułowa 2. Spis zawartości opracowania 3. Opis techniczny = 4. Część rysunkowa rys. nr: 1. rzut poziomy - stan istniejący oraz projektowane zmiany, 2. rzut poziomy - technologia

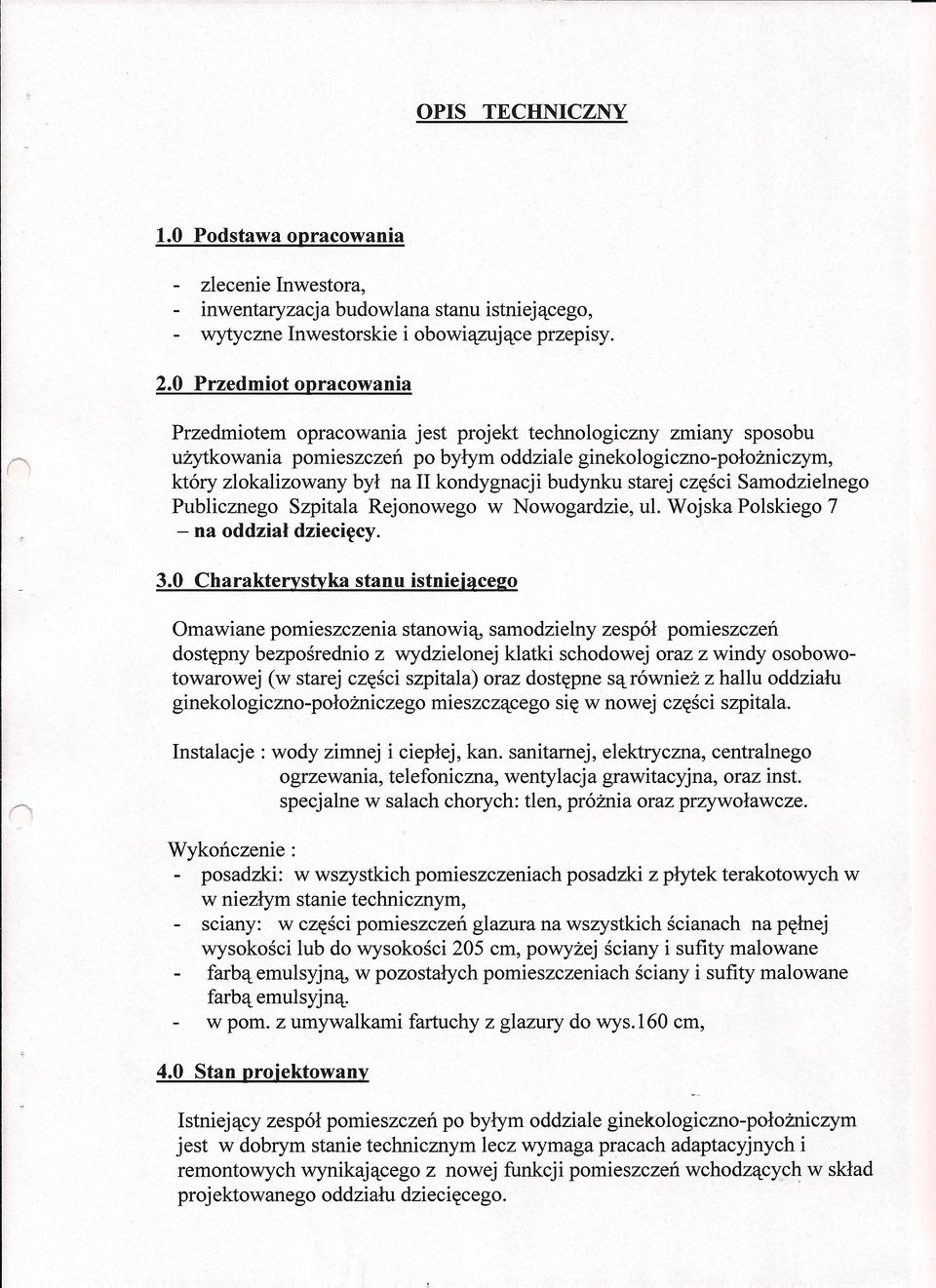

3 OPIS TECHNICZNY 1.0 Podstawa opracowania - zlecenie Inwestora, inwentaryzacja budowlana stanu istniejącego, wytyczne Inwestorskie i obowiązujące przepisy. 2.0 Przedmiot opracowania Przedmiotem opracowania jest projekt technologiczny zmiany sposobu użytkowania pomieszczeń po byłym oddziale ginekologiczno-położniczym, który zlokalizowany był na II kondygnacji budynku starej części Samodzielnego Publicznego Szpitala Rejonowego w Nowogardzie, ul. Wojska Polskiego 7 - na oddział dziecięcy. 3.0 Charakterystyka stanu istniejącego Omawiane pomieszczenia stanowią, samodzielny zespół pomieszczeń dostępny bezpośrednio z wydzielonej klatki schodowej oraz z windy osobowotowarowej (w starej części szpitala) oraz dostępne sąrównież z hallu oddziału ginekologiczno-położniczego mieszczącego się w nowej części szpitala. Instalacje: wody zimnej i ciepłej, kan. sanitarnej, elektryczna, centralnego ogrzewania, telefoniczna, wentylacja grawitacyjna, oraz inst. specjalne w salach chorych: tlen, próżnia oraz przywoławcze. Wykończenie: - posadzki: w wszystkich pomieszczeniach posadzki z płytek terakotowych w w niezłym stanie technicznym, - sciany: w części pomieszczeń glazura na wszystkich ścianach na pęłnej wysokości lub do wysokości 205 cm, powyżej ściany i sufity malowane farbą emulsyjną, w pozostałych pomieszczeniach ściany i sufity malowane farbą emulsyjną. w pom. z umywalkami fartuchy z glazury do wys.160 cm, 4.0 Stan projektowany Istniejący zespół pomieszczeń po byłym oddziale ginekologiczno-położniczym jest w dobrym stanie technicznym lecz wymaga pracach adaptacyjnych i remontowych wynikającego z nowej funkcji pomieszczeń wchodzących w skład projektowanego oddziału dziecięcego.

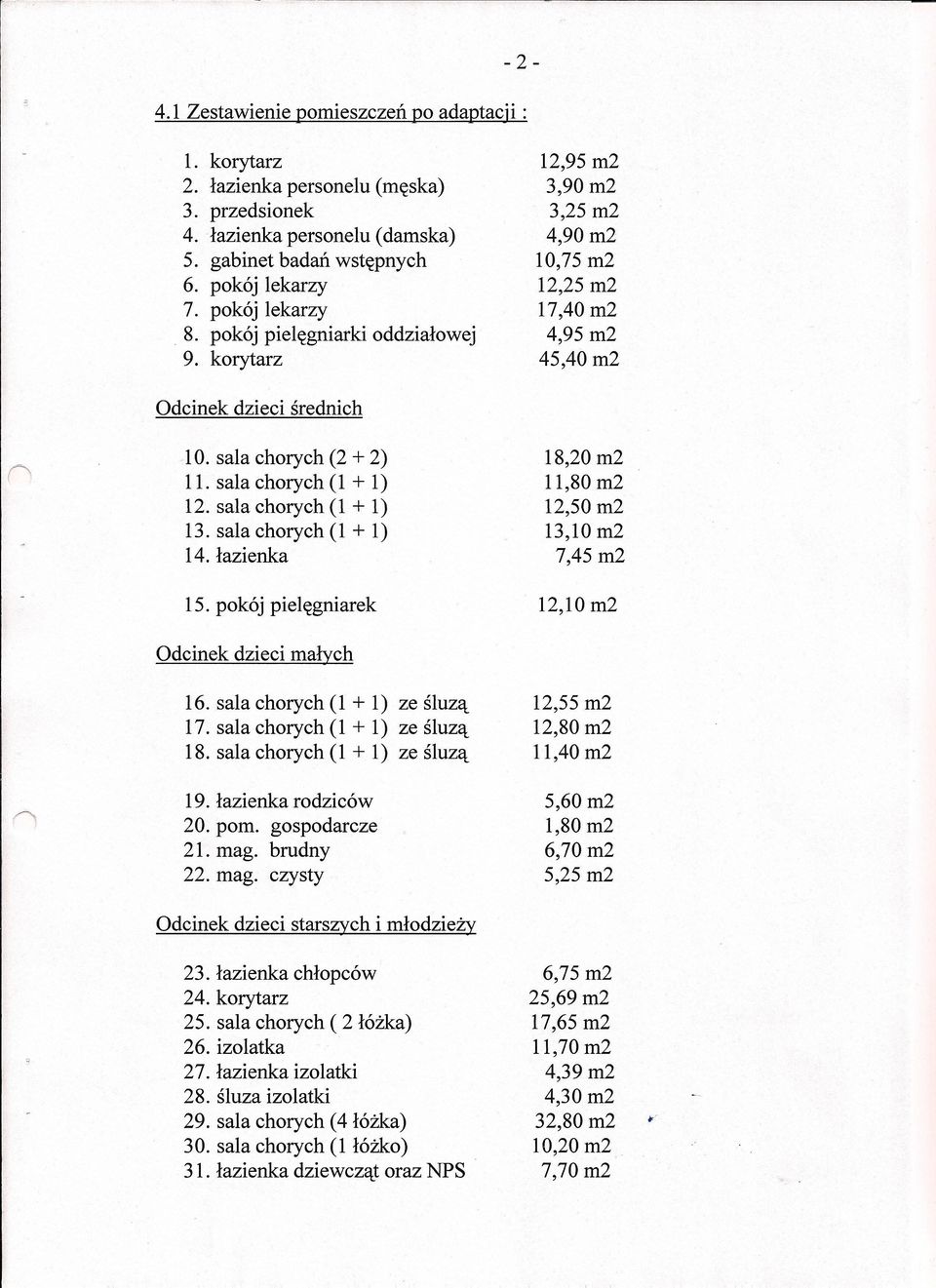

4 Zestawienie pomieszczeń po adaptacji: 1. korytarz 12,95 m2 2. łazienka personelu (męska) 3,90 m2 3. przedsionek 3,25 m2 4. łazienka personelu (damska) 4,90 m2 5. gabinet badań wstępnych 10,75 m2 6. pokój lekarzy 12,25 m2 7. pokój lekarzy 17,40 m2 8. pokój pielęgniarki oddziałowej 4,95 m2 9. korytarz 45,40 m2 Odcinek dzieci średnich 10. sala chorych (2 + 2) 18,20 m2 11. sala chorych (1 + 1) 11,80 m2 12. sala chorych (1 + 1) 12,50 m2 13. sala chorych (1 + 1) 13,10 m2 14. łazienka 7,45 m2 15. pokój pielęgniarek 12,10 m2 Odcinek dzieci małych 16. sala chorych (1 + 1) ze śluzą 12,55 m2 17. sala chorych (1 + 1) ze śluzą 12,80 m2 18. sala chorych (1 + 1) ze śluzą 11,40 m2 19. łazienka rodziców 5,60 m2 20. pom. gospodarcze 1,80 m2 21. mag. brudny 6,70 m2 22. mag. czysty 5,25 m2 Odcinek dzieci starszych i młodzieży 23. łazienka chłopców 6,75 m2 24. korytarz 25,69 m2 25. sala chorych ( 2 łóżka) 17,65 m2 26. izolatka 11,70 m2 27. łazienka izolatki 4,39 m2 28. śluza izolatki 4,30 m2 29. sala chorych (4 łóżka) 32,80 m2 ". 30. sala chorych (1 łóżko) 10,20 m2 31. łazienka dziewcząt oraz NPS 7,70 m2

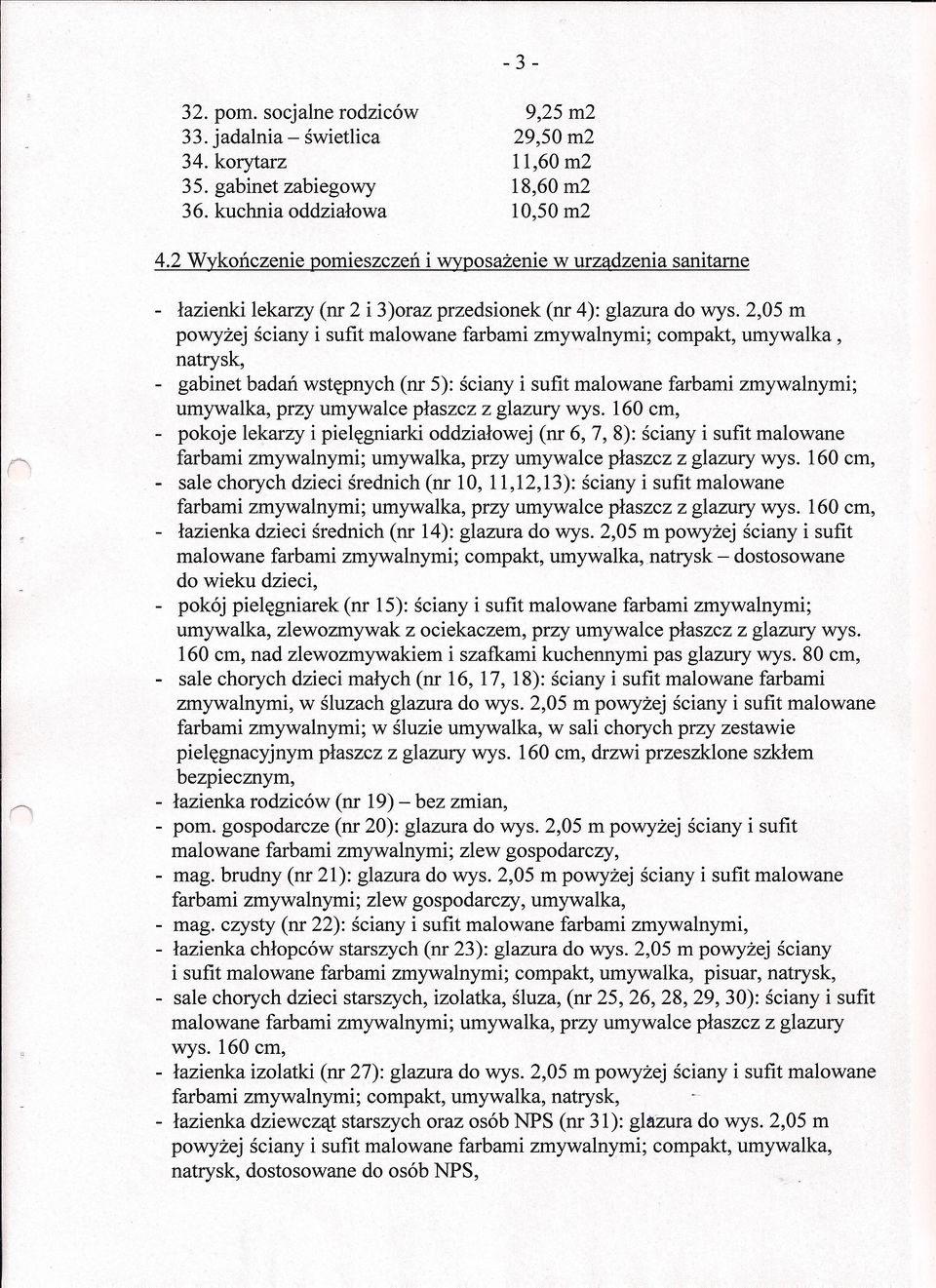

5 -332. pom. socjalne rodziców 33. jadalnia - świetlica 34. korytarz 35. gabinet zabiegowy 36. kuchnia oddziałowa 9,25 m2 29,50 m2 11,60 m2 18,60 m2 10,50 m2 4.2 Wykończenie pomieszczeń i wyposażenie w urządzenia sanitarne - łazienki lekarzy (nr 2 i 3)oraz przedsionek (nr 4): glazura do wys. 2,05 m powyżej ściany i sufit malowane farbami zmywalnymi; compakt, umywalka, natrysk, - gabinet badań wstępnych (nr 5): ściany i sufit malowane farbami zmywalnymi; umywalka, przy umywalce płaszcz z glazury wys. 160 cm, - pokoje lekarzy i pielęgniarki oddziałowej (nr 6, 7, 8): ściany i sufit malowane farbami zmywalnymi; umywalka, przy umywalce płaszcz z glazury wys. 160 cm, - sale chorych dzieci średnich (nr 10, 11,12,13): ściany i sufit malowane farbami zmywalnymi; umywalka, przy umywalce płaszcz z glazury wys. 160 cm, - łazienka dzieci średnich (nr 14): glazura do wys. 2,05 m powyżej ściany i sufit malowane farbami zmywalnymi; compakt, umywalka, natrysk - dostosowane do wieku dzieci, - pokój pielęgniarek (nr 15): ściany i sufit malowane farbami zmywalnymi; umywalka, zlewozmywak z ociekaczem, przy umywalce płaszcz z glazury wys. 160 cm, nad zlewozmywakiem i szafkami kuchennymi pas glazury wys. 80 cm, - sale chorych dzieci małych (nr 16, 17, 18): ściany i sufit malowane farbami zmywalnymi, w śluzach glazura do wys. 2,05 m powyżej ściany i sufit malowane farbami zmywalnymi; w śluzie umywalka, w sali chorych przy zestawie pielęgnacyjnym płaszcz z glazury wys. 160 cm, drzwi przeszklone szkłem bezpiecznym, - łazienka rodziców (nr 19) - bez zmian, - pom. gospodarcze (nr 20): glazura do wys. 2,05 m powyżej ściany i sufit malowane farbami zmywalnymi; zlew gospodarczy, - mag. brudny (nr 21): glazura do wys. 2,05 m powyżej ściany i sufit malowane farbami zmywalnymi; zlew gospodarczy, umywalka, - mag. czysty (nr 22): ściany i sufit malowane farbami zmywalnymi, - łazienka chłopców starszych (nr 23): glazura do wys. 2,05 m powyżej ściany i sufit malowane farbami zmywalnymi; compakt, umywalka, pisuar, natrysk, - sale chorych dzieci starszych, izolatka, śluza, (nr 25,26, 28, 29, 30): ściany i sufit malowane farbami zmywalnymi; umywalka, przy umywalce płaszcz z glazury wys. 160 cm, - łazienka izolatki (nr 27): glazura do wys. 2,05 m powyżej ściany i sufit malowane farbami zmywalnymi; compakt, umywalka, natrysk, - łazienka dziewcząt starszych oraz osób NPS (nr 31): glazura do wys. 2,05 m powyżej ściany i sufit malowane farbami zmywalnymi; compakt, umywalka, natrysk, dostosowane do osób NPS,

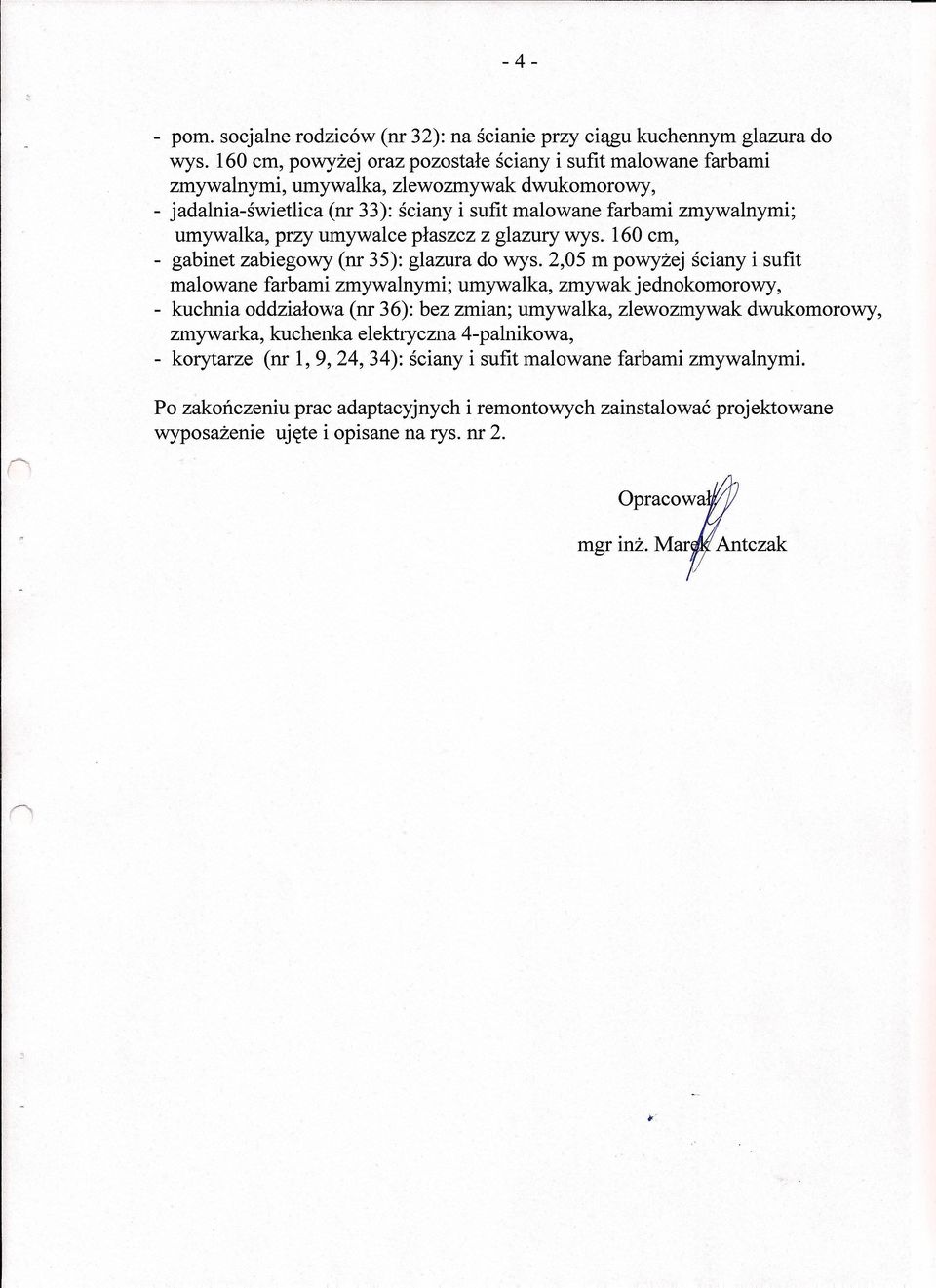

6 pom. socjalne rodziców (nr 32): na ścianie przy ciągu kuchennym glazura do wys. 160 cm, powyżej oraz pozostałe ściany i sufit malowane farbami zmywalnymi, umywalka, zlewozmywak dwukomorowy, - jadalnia-świetlica (nr 33): ściany i sufit malowane farbami zmywalnymi; umywalka, przy umywalce płaszcz z glazury wys. 160 cm, - gabinet zabiegowy (nr 35): glazura do wys. 2,05 m powyżej ściany i sufit malowane farbami zmywalnymi; umywalka, zmywak jednokomorowy, - kuchnia oddziałowa (nr 36): bez zmian; umywalka, zlewozmywak dwukomorowy, zmywarka, kuchenka elektryczna 4-palnikowa, - korytarze (nr 1,9,24,34): ściany i sufit malowane farbami zmywalnymi. Po zakończeniu prac adaptacyjnych i remontowych zainstalować projektowane wyposażenie ujęte i opisane na rys. nr 2. mgr inż. Mar

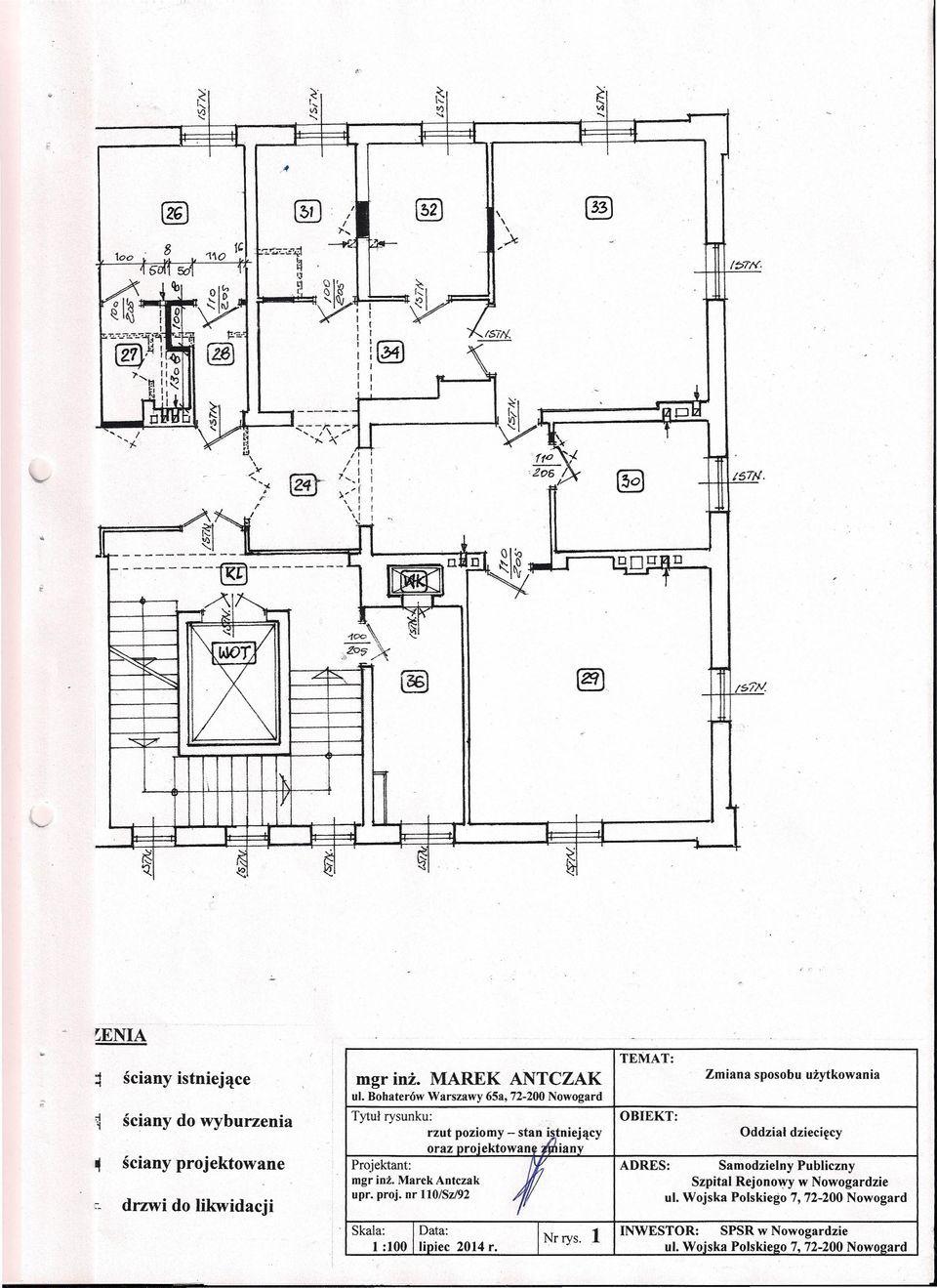

7 o I I, \(! <- (, Ul -,.- Vi <,..:r-- I B l' oł'ł & t, I i g \ ']7", <, y "-"-"'i;c.;..,'iil (27};L II o 'tt II Uitt tlil I, o...i ' '-;. I tl.s,,>f (0o/l ". -L,-",-:.il t1 IJ )I -y" IJ b1 I I \ I ( I I ; :(l I ( I I 1 I, r , '!\1J A I ", I,, I, ł,_, I (ID- 2 :i'i -r,,.. V l! J r I 'ii1i')n WOT!! --'(, 10"\, zo;s( =r-, (@ \ \ \.,,'l.:: --' {SIN. \ 0206/ ot '\ I! \ I c:=== mu DI,...uOD I- /!>7tV- IS7N_ 1$71v'. 4fmttiJILI I " I I I l I. o..:.. ;- ENIA ściany istniejące i ściany do wyburzenia ściany projektowane drzwi do likwidacji TEIVIAT: mgr inż. MAREK ANTCZAK Zmiana sposobu użytkowania ul. Bohaterów Warszawy 65a, Nowogard Tytuł rysunku: OBIEKT: rzut poziomy - stanniejący Oddzial dziecięcy oraz nroiektowane ianv Projektant: ADRES: Samodzielny Publiczny mgr inż. Marek Antczak Szpital Rejonowy w Nowogardzie upr. pro], nr 1l0/Szl92 1'1/ ul. Wojska Polskiego 7, Nowogard INWESTOR: SPSR w Nowogardzie l :100 lipiec 2014 r. ul. Woiska Polskiezo 7, Nowogard Skala: I Data: I Nr rys. l

8 'lo & I I ':'1 II I i 11 l=! 1:1 \(;;O t!ąo l!> /:;'7"'. IS/ł(. U - 'IJ I - 'I.",. ;:-,"" _."L sr'o fi.!i I u., l m ap o II o l CI t li _;:::::on: "I I ) I,.,, I',,-".-.f.'... :a.._ i 1b /I.,1.,o II' 'Ii ( DO 13,10 m2 7,45 m2 12,19 m2 12,55 m2 12,80 m2 11,40 m2 5,60 m2 1,80 m2 6,70 m2 5,25 m2 6,75 m2 25,69 m2.i 25. sala chorych (2 łóżka), 26. izolatka 27. łazienka izolatki 28. śluza izolatki! 29. sala chorych (4 łóżka) 30. sala chorych (1 łóżko) 31. łazienka dziewcząt oraz NPS 32. pom. socjalne rodziców 33. jadalnia - świetlica! 34. korytarz 35. gabinet zabiegowy. 36. kuchnia oddziałowa 17,65 m2 11,70 m2 4,39 m2 4,30 m2 32,80 m2 10,20 m2 7,70 m2 9,25 m2 29,50 m2 11,60 m2 18,60 m2 10,50 m2 OZNAC.,::.:::::/-:::::7]. :J... -,.,A\ -< UWAGA: lokalizację urządzeń sanitarnych pokazano na rys. nr 2 - technologia I 'I

9 » I!() '/, / ' I-.::.::.:.,..:..- t.. "'- " \..:! r:' c?; -c 1.:, <, 10;, 120> GJ c l' '"! II! r l":' '- ZESTAWIENIE PROJEKTOWANYCH POMIESZCZEŃ ;; l. korytarz 2. łazienka personelu (męska) 3. przedsionek 4. łazienka personelu (damska) 5. gabinet badań wstępnych 6. pokój lekarzy 7. pokój lekarzy 8. pokój pielęgniarki oddziałowej 9. korytarz 10. sala chorych (2 + 2) 11. sala chorych (1 + 1) 12. sala chorych (1 + 1) 12,95 m2 3,90 m2 3,25 m2 4,90 m2 10,75 m2 12,25 m2 17,40 m2 4,95 m2 45,40 m2 18,20 m2 11,80 m2 12,50 m2 13. sala chorych (1 + 1) o 14. łazienka 15. pokój pielęgniarek 16. sala chorych (1 + 1) ze śl 17. sala chorych (1 + 1) ze śl 18. sala chorych (l + 1) ze śl 19. łazienka rodziców, 20. pom. gospodarcze 2.1.mag. brudny " 22. mag. Czysty i 23. łazienka chłopców 24. korytarz KL - klatka schodowa, WOT - winda osobowo-towarowa, WK - winda kuchenna

10 b 1 El ZESTAWIENIE POMIESZCZEŃ 1. korytarz.. 2. łazienka personelu (męska) 3. przedsionek 4. łazienka personelu (damska) 5. gabinet badań wstępnych 6. pokój lekarzy 7. pokój lekarzy 8. pokój pielęgniarki oddziałowej 9. korytarz 12,95 m2 3,90 m2 3,25 m2 4,90 m2 10,75 m2 12,25 m2 17,40 m2 4,95 m2 45,40 m2 Odcinek dzieci średnich. -lo. sala chorych (2 + 2) 11. sala chorych (1 + 1) 12. sala chorych (1 + 1) 13. sala chorych (1 + 1) 14. łazienka. 15. pokój pielęgniarek

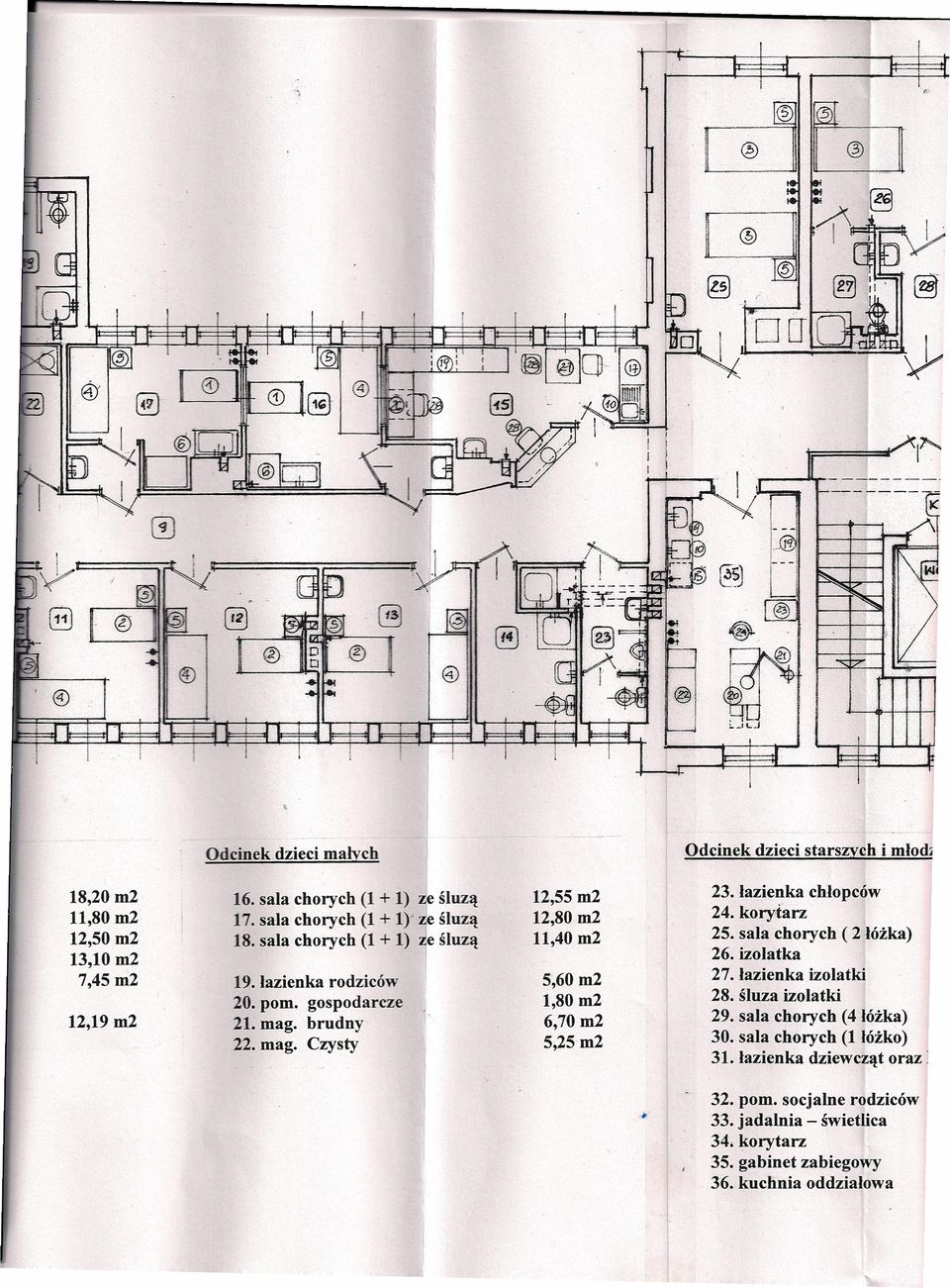

11 uu I I I Odcinek dzieci starszych i młod:l Odcinek dzieci małych 18,20 11,80 12,50 13,10 7,45 m2 m2 m2 m2 m2 12,19 m2 16. sala chorych (1 + 1) ze śluzą 17. sala chorych (1 + 1)' ze śluzą 18. sala chorych (1 + 1) ze śluzą 19. łazienka rodziców 20. pom. gospodarcze 21. mag. brudny 22. mag. Czysty 12,55 m2 12,80 m2 11,40 m2 560 m2 1,80 m2 6,70 m2 5,25-m łazienka chłopców korytarz sala chorych (2 łóżka) izolatka łazienka izolatki śluza izolatki sala chorych (4 łóżka) sala chorych (1 łóżko) łazienka dziewcząt oraz: pom. socjalne rodziców jadalnia - świetlica korytarz gabinet zabiegowy kuchnia oddziałowa

12 Zestawienie podstawowego wyposażenia, 1. łóżeczko dziecięce 70 x 130 cm 2. łóżeczko dziecięce 80 x 159 cm 3. lóżko szpitalne 4. lóżko rodzica 5. szatka przyłóżkowa 6. zestaw pielęgnacyjny dziecięcy 7. sedes dla NPS 8. umywalka dla NPS 9. natrysk dla NPS 10. zlewozmywak l-komorowy 11. zlewozmywak 2-komorowy 12. zlew gospodarczy 13. kuchenka elektryczna 14. zmywarka w zabudowie 15. lodówka w zabudowie 16. wózek gastronomiczny 17. szafki kuchenne stojące 18. szafki kuchenne wiszące 19. szafki stojące z blatem laminowanym 20. fotel zabiegowy 21. lampa bezcieniowa 22. leżanka lekarska 23. stolik zabiegowy 24. taboret obrotowy 25stolik do badań dzieci małych 26. biurko 27. stolik 28. krzesło 29. lawo-stolik 30. kanapa 31. szafa 32. regał 33. telewizor ścienny 34. lodówko-zamrażarka -..@.@ [j 6,75 m2 25,69 m2 17,65 m2 11,70 m2 4,39 m2 4,30 m2 32,80 m2 10,20 m2 7,70 m2 rklt klatka schodowa, W()'i--winda Uzgodnione pnd wg!ędem wymagań higionic,:.o1h I zdrowotyc!,. bez zasr: <.on"\, '- osobowo-towarowa, WK - winda kuchenna / 9/0+. L.p " z.zaetqe,or Data..'. in. Etżuieta K:.ł '?,"."; ".c: sanita Je;.:.' ctnvcł nr uo::\, ':01 bez o """" " SCZ.:, i"..si. Pomarańczowe ;'7/3 tet, b0s RZ0f'Z07".. \0.0 _ ". - ' ':" TEMAT: 9,25 m2 29,50 m2 11,60 m2 18,60 m2 10,50 m2 mgr inż. MAREK Zmiana sposobu użytkowi ANTCZAK ul. Bohaterów Warszawy 65a, Nowogard Tytuł rysunku: OBIEKT: rzut poziomy - technolo ia Oddział dziecięcy Proj ektant: mgr inż. Marek Antczak upr. pro]. nr 1l0/SzI92 Skala: l :100 Data: li iec 2014 r. ADRES: Nr rys. 2 Samodzielny Publiczny Szpital Rejonowy w Nowoga ul. Wojska Polskiego 7, N,
