1 PRACOWNIA PROJEKTOWA ARCHITEKTONICZNO BUDOWLANA MARII I ANDRZEJA GŁOWACKICH KIELCE Ul. ŚNIADECKICH 30. TEL. (0-XXXX-41) ; ; ; FAX ; NIP REGON EKD 7420 NR EWID.24706/05/U POWSZECHNA KASA OSZCZĘDNOŚCI BANK POLSKI S.A. nr IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII PROJEKT TECHNOLOGII PAWILONU MIESZKALNEGO NA TERENIE DPS W ZGÓRSKU GM. SITKÓWKA NOWINY ZGÓRSKO UL. SZEWSKA 28 DZ. NR 199/2 OBRĘB ZAGRODY Inwestor: Opracowanie: DOM POMOCY SPOŁECZNEJ Sitkówka Nowiny ul. Szewska 28 Pracownia Projektowa Architektoniczno Budowlana Marii i Andrzeja Głowackich ul. Śniadeckich Kielce Architektura arch. Maria Głowacka upr.nr 192/82 Kielce sierpień wrzesień 2015

2 SPIS TREŚCI 1. Przedmiot opracowania 2. Podstawa opracowania 3. Program funkcjonalny 4. Wytyczne technologiczne 5. Wyposażenie pomieszczeń 6. Oznaczenia na rysunku Rys. nr T-1 Rzut parteru Rys. nr T-2 Rzut poddasza 2

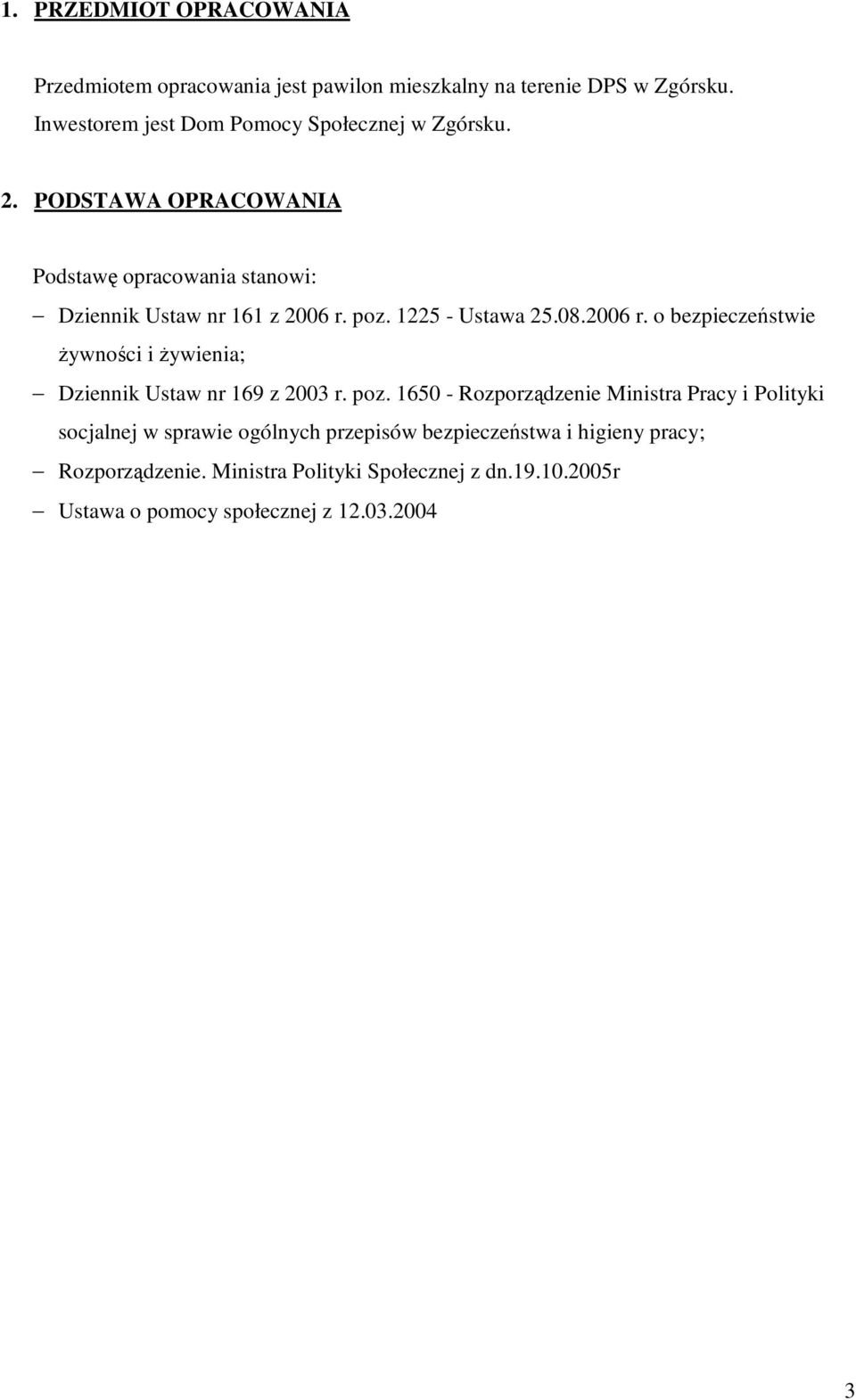

3 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest pawilon mieszkalny na terenie DPS w Zgórsku. Inwestorem jest Dom Pomocy Społecznej w Zgórsku. 2. PODSTAWA OPRACOWANIA Podstawę opracowania stanowi: Dziennik Ustaw nr 161 z 2006 r. poz Ustawa r. o bezpieczeństwie żywności i żywienia; Dziennik Ustaw nr 169 z 2003 r. poz Rozporządzenie Ministra Pracy i Polityki socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy; Rozporządzenie. Ministra Polityki Społecznej z dn r Ustawa o pomocy społecznej z

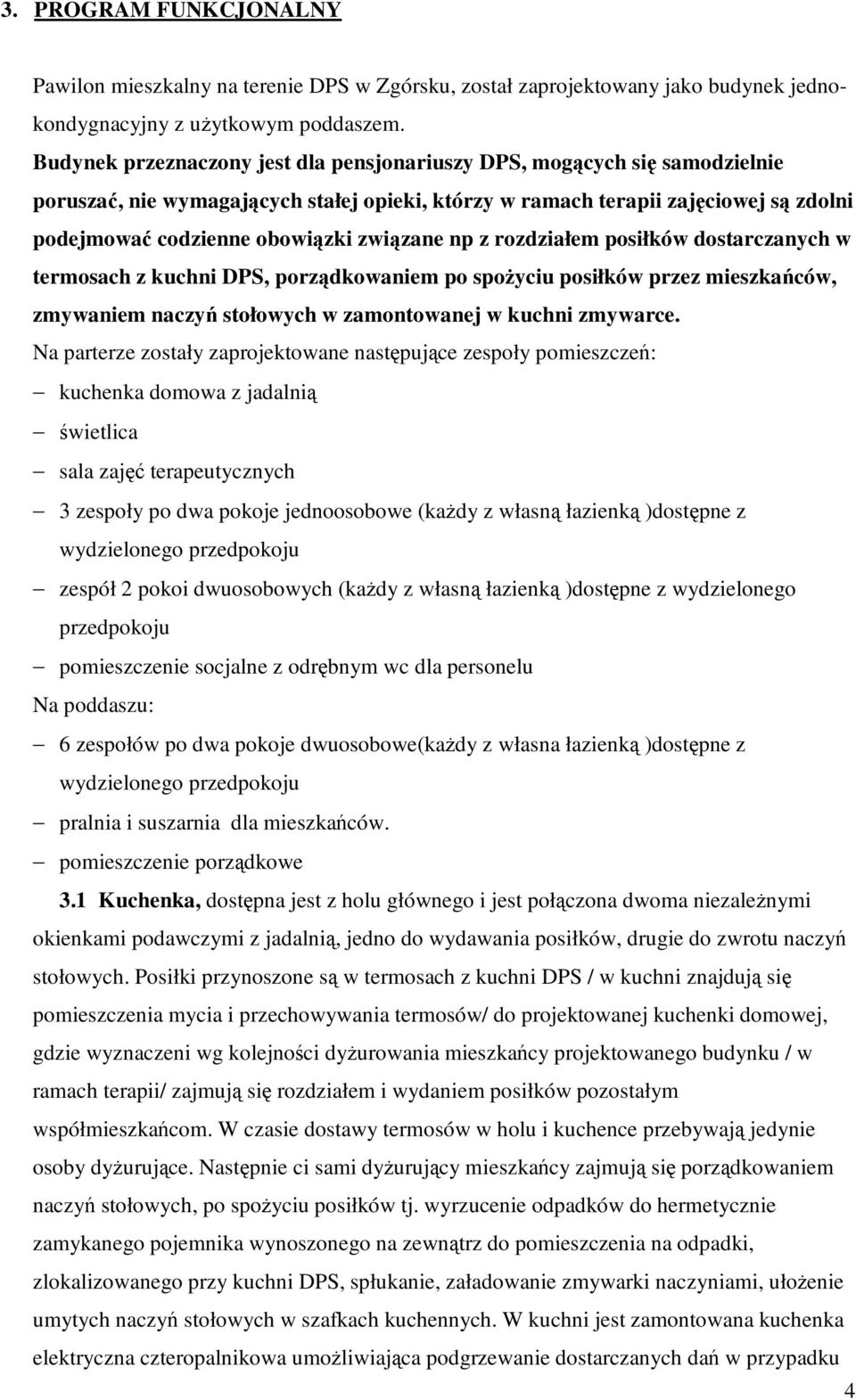

4 3. PROGRAM FUNKCJONALNY Pawilon mieszkalny na terenie DPS w Zgórsku, został zaprojektowany jako budynek jednokondygnacyjny z użytkowym poddaszem. Budynek przeznaczony jest dla pensjonariuszy DPS, mogących się samodzielnie poruszać, nie wymagających stałej opieki, którzy w ramach terapii zajęciowej są zdolni podejmować codzienne obowiązki związane np z rozdziałem posiłków dostarczanych w termosach z kuchni DPS, porządkowaniem po spożyciu posiłków przez mieszkańców, zmywaniem naczyń stołowych w zamontowanej w kuchni zmywarce. Na parterze zostały zaprojektowane następujące zespoły pomieszczeń: kuchenka domowa z jadalnią świetlica sala zajęć terapeutycznych 3 zespoły po dwa pokoje jednoosobowe (każdy z własną łazienką )dostępne z wydzielonego przedpokoju zespół 2 pokoi dwuosobowych (każdy z własną łazienką )dostępne z wydzielonego przedpokoju pomieszczenie socjalne z odrębnym wc dla personelu Na poddaszu: 6 zespołów po dwa pokoje dwuosobowe(każdy z własna łazienką )dostępne z wydzielonego przedpokoju pralnia i suszarnia dla mieszkańców. pomieszczenie porządkowe 3.1 Kuchenka, dostępna jest z holu głównego i jest połączona dwoma niezależnymi okienkami podawczymi z jadalnią, jedno do wydawania posiłków, drugie do zwrotu naczyń stołowych. Posiłki przynoszone są w termosach z kuchni DPS / w kuchni znajdują się pomieszczenia mycia i przechowywania termosów/ do projektowanej kuchenki domowej, gdzie wyznaczeni wg kolejności dyżurowania mieszkańcy projektowanego budynku / w ramach terapii/ zajmują się rozdziałem i wydaniem posiłków pozostałym współmieszkańcom. W czasie dostawy termosów w holu i kuchence przebywają jedynie osoby dyżurujące. Następnie ci sami dyżurujący mieszkańcy zajmują się porządkowaniem naczyń stołowych, po spożyciu posiłków tj. wyrzucenie odpadków do hermetycznie zamykanego pojemnika wynoszonego na zewnątrz do pomieszczenia na odpadki, zlokalizowanego przy kuchni DPS, spłukanie, załadowanie zmywarki naczyniami, ułożenie umytych naczyń stołowych w szafkach kuchennych. W kuchni jest zamontowana kuchenka elektryczna czteropalnikowa umożliwiająca podgrzewanie dostarczanych dań w przypadku 4

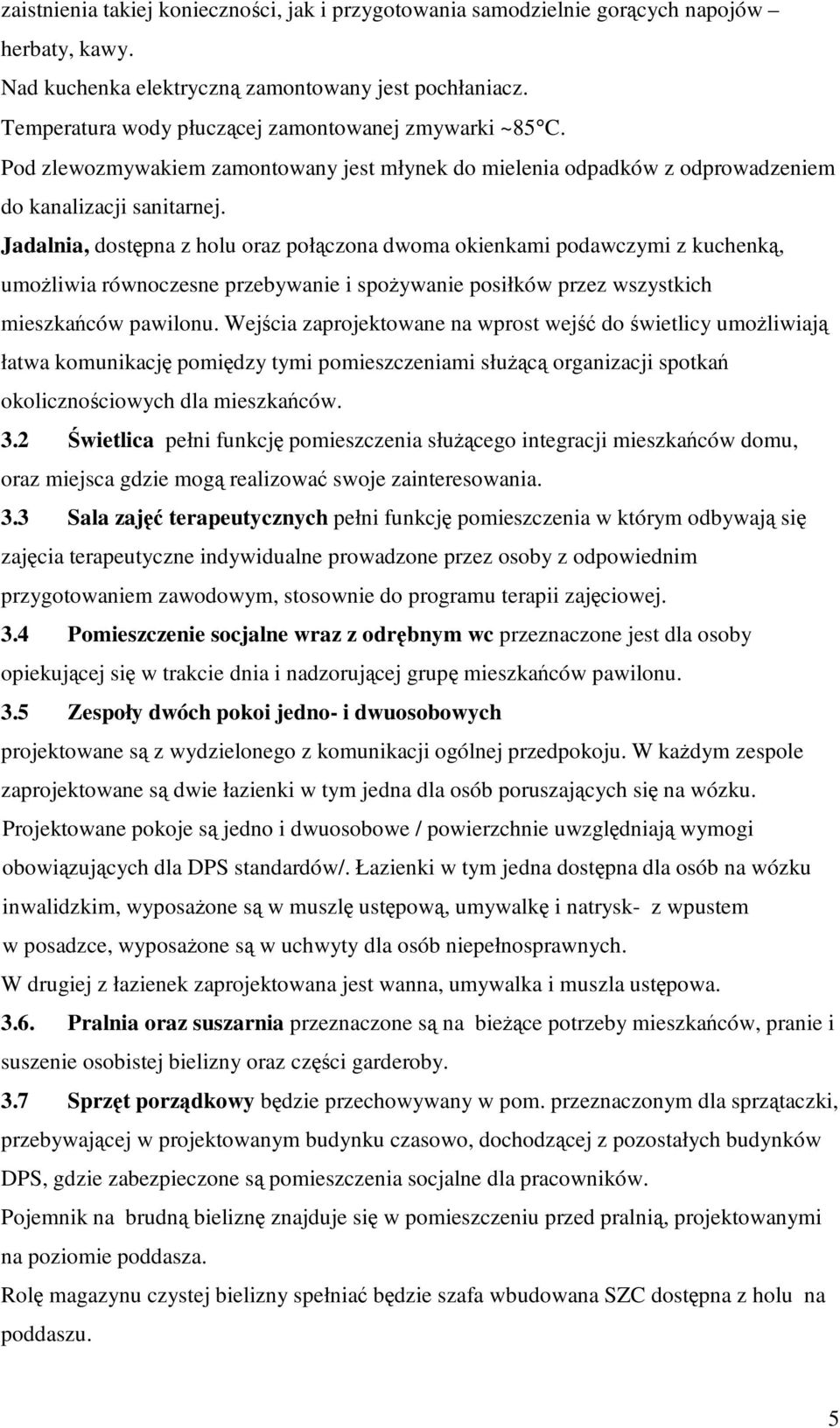

5 zaistnienia takiej konieczności, jak i przygotowania samodzielnie gorących napojów herbaty, kawy. Nad kuchenka elektryczną zamontowany jest pochłaniacz. Temperatura wody płuczącej zamontowanej zmywarki ~85 C. Pod zlewozmywakiem zamontowany jest młynek do mielenia odpadków z odprowadzeniem do kanalizacji sanitarnej. Jadalnia, dostępna z holu oraz połączona dwoma okienkami podawczymi z kuchenką, umożliwia równoczesne przebywanie i spożywanie posiłków przez wszystkich mieszkańców pawilonu. Wejścia zaprojektowane na wprost wejść do świetlicy umożliwiają łatwa komunikację pomiędzy tymi pomieszczeniami służącą organizacji spotkań okolicznościowych dla mieszkańców. 3.2 Świetlica pełni funkcję pomieszczenia służącego integracji mieszkańców domu, oraz miejsca gdzie mogą realizować swoje zainteresowania. 3.3 Sala zajęć terapeutycznych pełni funkcję pomieszczenia w którym odbywają się zajęcia terapeutyczne indywidualne prowadzone przez osoby z odpowiednim przygotowaniem zawodowym, stosownie do programu terapii zajęciowej. 3.4 Pomieszczenie socjalne wraz z odrębnym wc przeznaczone jest dla osoby opiekującej się w trakcie dnia i nadzorującej grupę mieszkańców pawilonu. 3.5 Zespoły dwóch pokoi jedno- i dwuosobowych projektowane są z wydzielonego z komunikacji ogólnej przedpokoju. W każdym zespole zaprojektowane są dwie łazienki w tym jedna dla osób poruszających się na wózku. Projektowane pokoje są jedno i dwuosobowe / powierzchnie uwzględniają wymogi obowiązujących dla DPS standardów/. Łazienki w tym jedna dostępna dla osób na wózku inwalidzkim, wyposażone są w muszlę ustępową, umywalkę i natrysk- z wpustem w posadzce, wyposażone są w uchwyty dla osób niepełnosprawnych. W drugiej z łazienek zaprojektowana jest wanna, umywalka i muszla ustępowa Pralnia oraz suszarnia przeznaczone są na bieżące potrzeby mieszkańców, pranie i suszenie osobistej bielizny oraz części garderoby. 3.7 Sprzęt porządkowy będzie przechowywany w pom. przeznaczonym dla sprzątaczki, przebywającej w projektowanym budynku czasowo, dochodzącej z pozostałych budynków DPS, gdzie zabezpieczone są pomieszczenia socjalne dla pracowników. Pojemnik na brudną bieliznę znajduje się w pomieszczeniu przed pralnią, projektowanymi na poziomie poddasza. Rolę magazynu czystej bielizny spełniać będzie szafa wbudowana SZC dostępna z holu na poddaszu. 5

6 4. WYTYCZNE TECHNOLOGICZNE 4.1. Instalacja wod kan Wodę należy podłączyć do wszystkich odbiorników zaznaczonych na rysunku oraz do zmywarki ZK. Przyłącze wody do zmywarki ¾ - woda ciepła, odprowadzenie rura spustowa ø 42. Krany ze złączką do ciepłej i zimnej wody oraz kratki ściekowe dla potrzeb technologii w następujących pomieszczeniach: łazienki dla niepełnosprawnych (tylko kratki ściekowe) pomieszczenie gospodarcze Wpusty podłogowe ø 50 mm. Instalację kanalizacyjną technologiczną (z kucheni z ainstalowany młynek na odpadki) należy oddzielić od ogólnej kanalizacji ściekowej. W układ kanalizacji technologicznej należy włączyć kuchenię. Instalacje wykonać kryte lub obudowane Wentylacja Lp. Nazwa pomieszczenia Nr Zalecenia pom Kuchnia 1.10 okap lub pochłaniacz nad kuchenką elektr. wspomaganie went. grawitacyjnej nasadą kominową 2. Jadalnia, pralnia, suszarnia 1.11, 2.31, 2.32 wspomaganie went. grawitacyjnej nasadą kominową 2. Łazienki, pom. porządkowe, pom. socjalnee wg. rys. wspomaganie went. grawitacyjnej wentylatorem kanałowym uruchamianym z oświetleniem lub osobnym włącznikiem 4.3. Centralne ogrzewanie Temperatury pomieszczeń zgodne z Warunkami Technicznymi. Grzejniki zastosować gładkie, oddalone od wykończonej ściany o 6 cm i 12cm od posadzki. Instalację wykonać kryte lub obudowane. 6

7 4.4. Zestawienie mocy technologicznej Lp. Nazwa odbiornika Nr pom. Ozn. na rys. Ilość Moc [kw] Napięcie jedn. ogółem zasilania Zmywarka do naczyń 0.11 ZK 1 1,2 1,2 3 NPE 230/400V 50Hz 2. Lodówka 0.11 L 1 0,5 0,5 230V 50Hz 3. Czajnik elektryczny ,2 2,4 230V 50Hz 4 Kuchenka elektryczna V 50Hz 5. Pralka , V 50Hz Razem 12,1 kw Współczynnik jednoczesności 0,6. Instalacje wykonać kryte lub obudowane Wymagania budowlane Lp. Nazwa pomieszczenia Wymagania ściany podłogi Kuchnia glazura do wys. drzwi tarkett + malowanie akrylowe 2. Jadalnia Fartuchy z glazury przy okienkach tarkett 3. Świetlica malowanie akrylowe tatkett 4. Sala do terapii malowanie akrylowe tarkett 3. Łazienki glazura do wys. drzwi gres + malowanie akrylowe 4 Pokoje malowanie akrylowe tarkett 5 Pom. porządkowe i pralnia glazura do wys. drzwi tarkett + malowanie akrylowe 6. Hol na poddaszu i parterze malowanie akrylowe tarkett 7. Klatka schodowa malowanie akrylowe tarkett Cokoliki przyścienne do wys cm z tego samego materiału co posadzka. Połączenia ścian i podłóg w kuchni - wyokrąglone. Narożniki ścian zabezpieczone przed uszkodzeniami. Okna w kuchni dostosowane do zakładania siatek przeciw owadom. 7

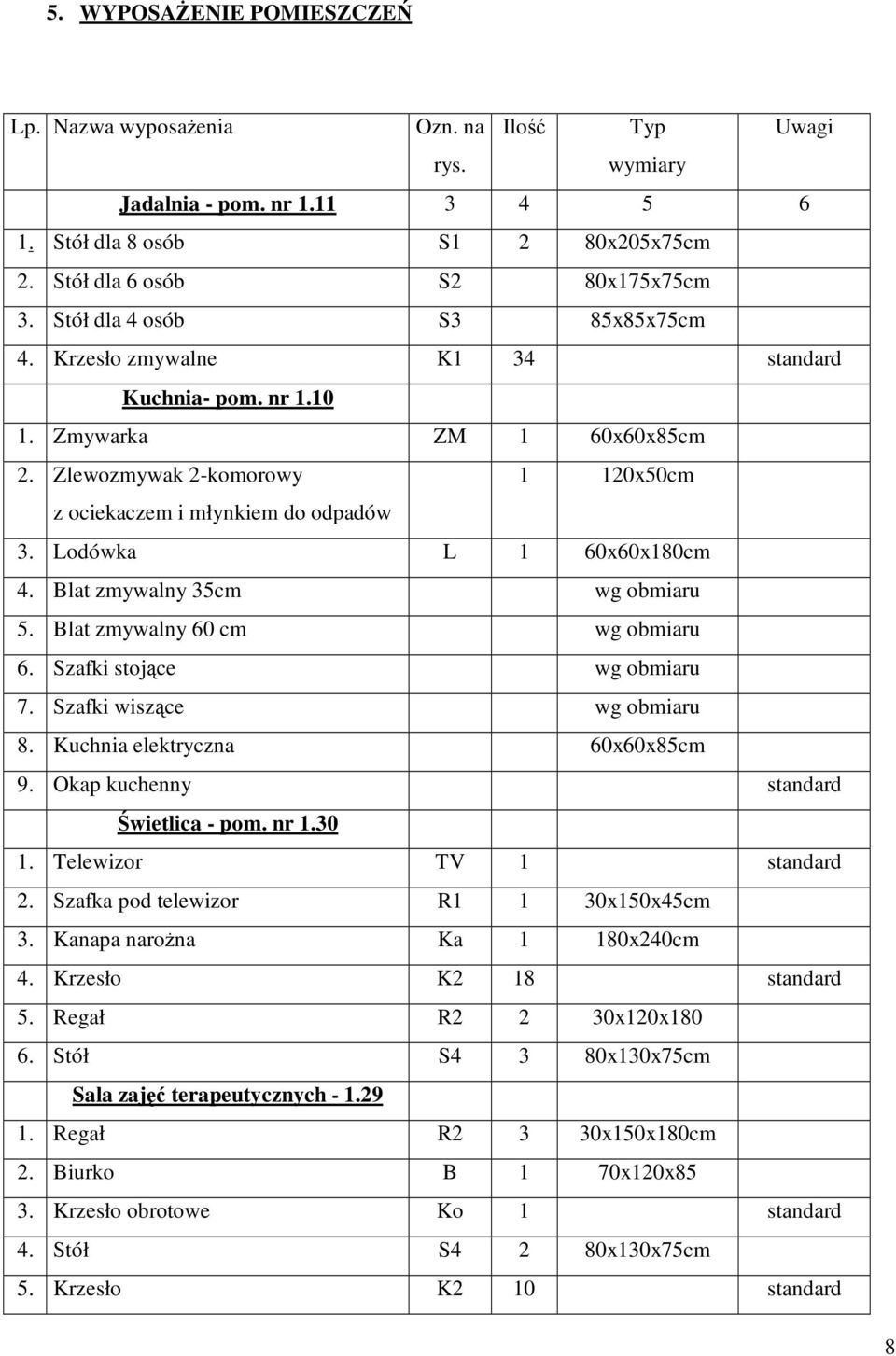

8 5. WYPOSAŻENIE POMIESZCZEŃ Lp. Nazwa wyposażenia Ozn. na Ilość Typ Uwagi rys. wymiary Jadalnia - pom. nr Stół dla 8 osób S1 2 80x205x75cm 2. Stół dla 6 osób S2 80x175x75cm 3. Stół dla 4 osób S3 85x85x75cm 4. Krzesło zmywalne K1 34 standard Kuchnia- pom. nr Zmywarka ZM 1 60x60x85cm 2. Zlewozmywak 2-komorowy 1 120x50cm z ociekaczem i młynkiem do odpadów 3. Lodówka L 1 60x60x180cm 4. Blat zmywalny 35cm wg obmiaru 5. Blat zmywalny 60 cm wg obmiaru 6. Szafki stojące wg obmiaru 7. Szafki wiszące wg obmiaru 8. Kuchnia elektryczna 60x60x85cm 9. Okap kuchenny standard Świetlica - pom. nr Telewizor TV 1 standard 2. Szafka pod telewizor R1 1 30x150x45cm 3. Kanapa narożna Ka 1 180x240cm 4. Krzesło K2 18 standard 5. Regał R2 2 30x120x Stół S4 3 80x130x75cm Sala zajęć terapeutycznych Regał R2 3 30x150x180cm 2. Biurko B 1 70x120x85 3. Krzesło obrotowe Ko 1 standard 4. Stół S4 2 80x130x75cm 5. Krzesło K2 10 standard 8

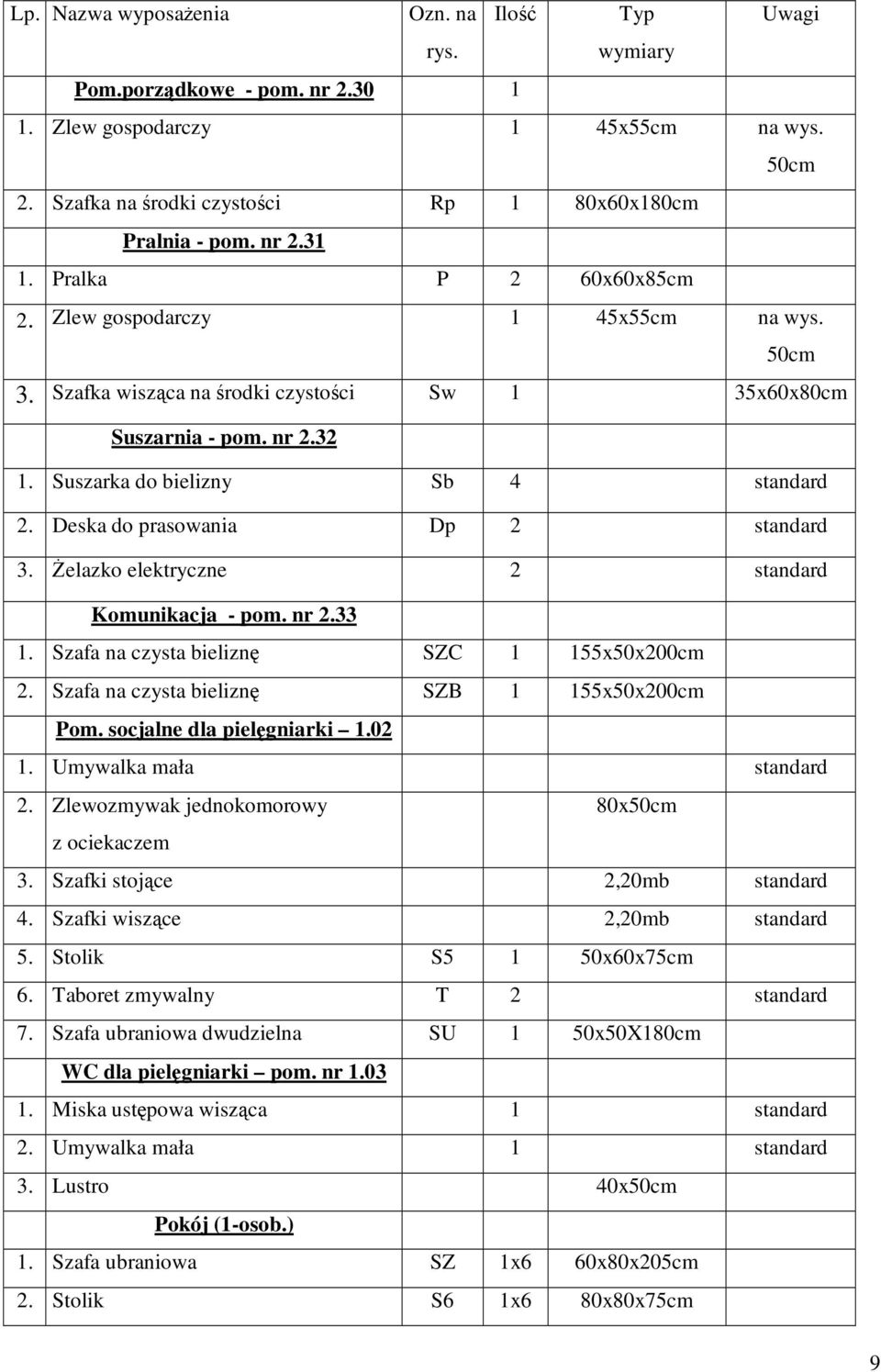

9 Lp. Nazwa wyposażenia Ozn. na Ilość Typ Uwagi rys. wymiary Pom.porządkowe - pom. nr Zlew gospodarczy 1 45x55cm na wys. 50cm 2. Szafka na środki czystości Rp 1 80x60x180cm Pralnia - pom. nr Pralka P 2 60x60x85cm 2. Zlew gospodarczy 1 45x55cm na wys. 50cm 3. Szafka wisząca na środki czystości Sw 1 35x60x80cm Suszarnia - pom. nr Suszarka do bielizny Sb 4 standard 2. Deska do prasowania Dp 2 standard 3. Żelazko elektryczne 2 standard Komunikacja - pom. nr Szafa na czysta bieliznę SZC 1 155x50x200cm 2. Szafa na czysta bieliznę SZB 1 155x50x200cm Pom. socjalne dla pielęgniarki Umywalka mała standard 2. Zlewozmywak jednokomorowy 80x50cm z ociekaczem 3. Szafki stojące 2,20mb standard 4. Szafki wiszące 2,20mb standard 5. Stolik S5 1 50x60x75cm 6. Taboret zmywalny T 2 standard 7. Szafa ubraniowa dwudzielna SU 1 50x50X180cm WC dla pielęgniarki pom. nr Miska ustępowa wisząca 1 standard 2. Umywalka mała 1 standard 3. Lustro 40x50cm Pokój (1-osob.) 1. Szafa ubraniowa SZ 1x6 60x80x205cm 2. Stolik S6 1x6 80x80x75cm 9

10 Lp. Nazwa wyposażenia Ozn. na Ilość Typ Uwagi rys. wymiary 3. Krzesło K3 1x6 standard 4. Łóżko Ł 1x6 90x200cm 5. Regał lub szafka nocna R3 1x6 40x40x180(40)cm Pokój (2-osob.) 1. Szafa ubraniowa SZ 2x14 60x80x205cm 2. Stolik S6 1x14 80x80x75cm 3. Krzesło K3 2x14 standard 4. Łóżko Ł 2x14 90x200cm 5. Regał lub szafka nocna R3 2x14 40x40x180(40)cm Łazienka dla osób niepełnosprawnych 1. Miska ustępowa wisząca 1x10 standard dla osób niepełnosprawnych 2. Umywalka dla osób niepełnospr. 1x10 55x60cm 3. Uchwyty przy misce ustępowej lewy i 2x10 standard prawy podnoszone 4. Uchwyt przy prysznicu-stały 1x10 standard 5. Uchwyty przy prysznicu- ruchomy 1x10 standard 6. Siedzisko dla niepełn. w prysznicu 1x10 standard 7. Uchwyty przy umywalce stałe 2x10 standard 8. Lustro 1x10 50x100cm Łazienka 1. Miska ustępowa wisząca 1x10 standard 2. Umywalka duża 1x10 standard 3. Wanna 1x10 170x70cm 4. Uchwyt przy wannie 1x10 standard 5. Lustro 1x10 50x80 opracowanie : arch. Maria Głowacka 10
