OPIS DO PROJEKTU TECHNOLOGICZNEGO STACJI OBSŁUGI SAMOCHODÓW W CENTRUM KSZTAŁCENIA PRAKTYCZNEGO w Lesznie przy ul. Narutowicza 74

Transkrypt

1 OPIS DO PROJEKTU TECHNOLOGICZNEGO STACJI OBSŁUGI SAMOCHODÓW W CENTRUM KSZTAŁCENIA PRAKTYCZNEGO w Lesznie przy ul. Narutowicza PODSTAWA OPRACOWANIA zlecenie Inwestora uzgodnienia programowe z Inwestorem inwentaryzacja budowlana parteru opracowana przez P.P.U. FILAR obowiązujące Prawo budowlane, Polskie Normy, przepisy techniczno-budowlane 2. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt technologiczny remontowanej i modernizowanej STACJI OBSŁUGI SAMOCHODÓW W CENTRUM KSZTAŁCENIA PRAKRYCZNEGO przy ul. Narutowicza 74 w Lesznie. 3. LOKALIZACJA Stacja obsługi samochodów zlokalizowana jest w wolno stojącym parterowym budynku wchodzącym w skład zespołu budynków Centrum Kształcenia Praktycznego w Lesznie przy ul. Narutowicza 4, na działce nr geod. 41/ PROGRAM UśYTKOWY W stacji obsługi samochodów prowadzone będą praktyczne zajęcia dydaktyczne w zakresie nauki zawodu mechanika samochodowego. W zajęciach uczestniczyć będą 4 grupy, wyłącznie chłopców, liczące po 6 osób kaŝda. Zaprojektowano 3 warsztaty mechaniki pojazdowej oraz jeden warsztat elektromechaniki pojazdowej. Dodatkowo w stacji znajdować się będą dwie salki dydaktyczne wyposaŝone w sprzęt audiowizualny do prowadzenia zajęć instruktaŝowych. Uczniowie w pomieszczeniu szatni zakładają odzieŝ ochronną. Po zakończeniu zajęć, mają do dyspozycji umywalnię z dwoma kabinami prysznicowymi. Zaprojektowano równieŝ ustęp ogólnodostępny z pisuarem. Nauczyciele (4 nauczycieli zawodu) mają do dyspozycji pokój socjalno- szatniowy oraz wydzielony ustęp.

2 5. ZESTAWIENIE POMIESZCZEŃ Pom. Nr 1.1 korytarz 18,2 m 2 Pom. Nr 1.2 pom. porządkowe 2,2 m 2 Pom. Nr 1.3 pom. socjalno- szatniowe 6,0 m 2 Pom. Nr 1.4 warsztat mechaniki pojazdowej 45,0 m 2 Pom. Nr 1.5 warsztat mechaniki pojazdowej 45,2 m 2 Pom. Nr 1.6 warsztat mechaniki pojazdowej 45,2 m 2 Pom. Nr 1.7 ustęp ogólnodostępny 6,0 m 2 Pom. Nr 1.8 ustęp wydzielony dla nauczycieli 3,4 m 2 Pom. Nr 1.9 salka dydaktyczna 19,6 m 2 Pom. Nr 1.10 pom. techniczne 2,8 m 2 Pom. Nr 1.11 szatnia 15,9 m 2 Pom. Nr 1.12 umywalnia 10,2 m 2 Pom. Nr 1.13 salka dydaktyczna 20,0 m 2 Pom. Nr 1.14 warsztat elektromechaniki pojazdowej 28,5 m 2 Powierzchnia netto wynosi 268,2 m 2 6. WYKAZ WYPOSAśENIA POMIESZCZEŃ I URZĄDZEŃ - zgodnie z rysunkiem technologii 7. WYTYCZNE BRANśOWE 7.1. Wykończenie powierzchni ścian i sufitów ściany i sufity we wszystkich pomieszczeniach powinny być trwałe, gładkie, łatwe w utrzymaniu czystości, w pomieszczeniach sanitarnych - ściany wykończone nawierzchnią gładką, zmywalną do wysokości min. 2,0 m nad posadzką, zaleca się wyłoŝenie ścian płytkami ceramicznymi przy umywalkach i ciągu kuchennym fartuch z płytek ceramicznych do wys. min. 160cm 7.2. Posadzki w warsztatach posadzka nieścieralna, łatwa w utrzymaniu czystości, odporna na oleje i smary, np. posadzka przemysłowa betonowa lub płytki granitogresowe,

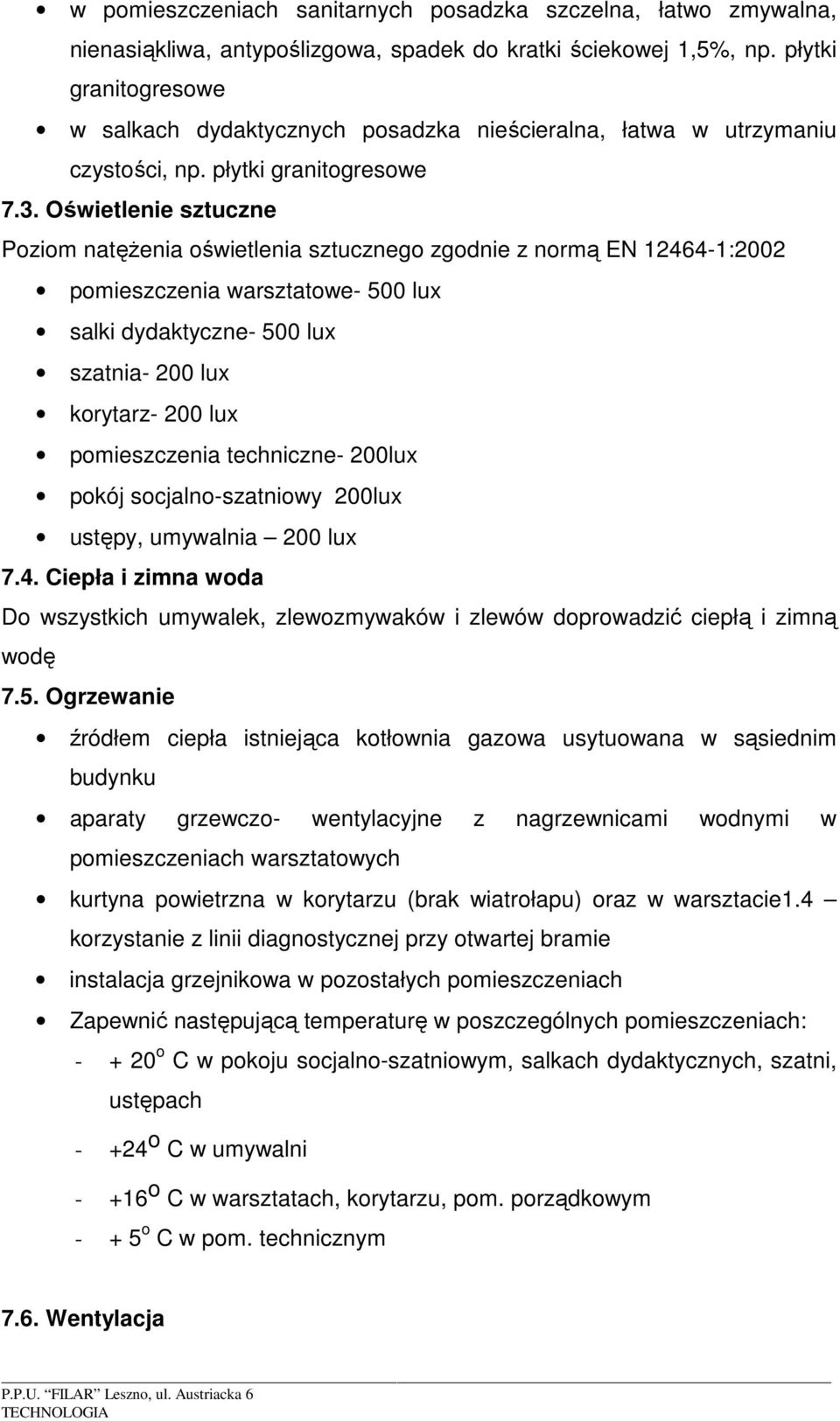

3 w pomieszczeniach sanitarnych posadzka szczelna, łatwo zmywalna, nienasiąkliwa, antypoślizgowa, spadek do kratki ściekowej 1,5%, np. płytki granitogresowe w salkach dydaktycznych posadzka nieścieralna, łatwa w utrzymaniu czystości, np. płytki granitogresowe 7.3. Oświetlenie sztuczne Poziom natęŝenia oświetlenia sztucznego zgodnie z normą EN :2002 pomieszczenia warsztatowe- 500 lux salki dydaktyczne- 500 lux szatnia- 200 lux korytarz- 200 lux pomieszczenia techniczne- 200lux pokój socjalno-szatniowy 200lux ustępy, umywalnia 200 lux 7.4. Ciepła i zimna woda Do wszystkich umywalek, zlewozmywaków i zlewów doprowadzić ciepłą i zimną wodę 7.5. Ogrzewanie źródłem ciepła istniejąca kotłownia gazowa usytuowana w sąsiednim budynku aparaty grzewczo- wentylacyjne z nagrzewnicami wodnymi w pomieszczeniach warsztatowych kurtyna powietrzna w korytarzu (brak wiatrołapu) oraz w warsztacie1.4 korzystanie z linii diagnostycznej przy otwartej bramie instalacja grzejnikowa w pozostałych pomieszczeniach Zapewnić następującą temperaturę w poszczególnych pomieszczeniach: o C w pokoju socjalno-szatniowym, salkach dydaktycznych, szatni, ustępach o C w umywalni o C w warsztatach, korytarzu, pom. porządkowym o C w pom. technicznym 7.6. Wentylacja

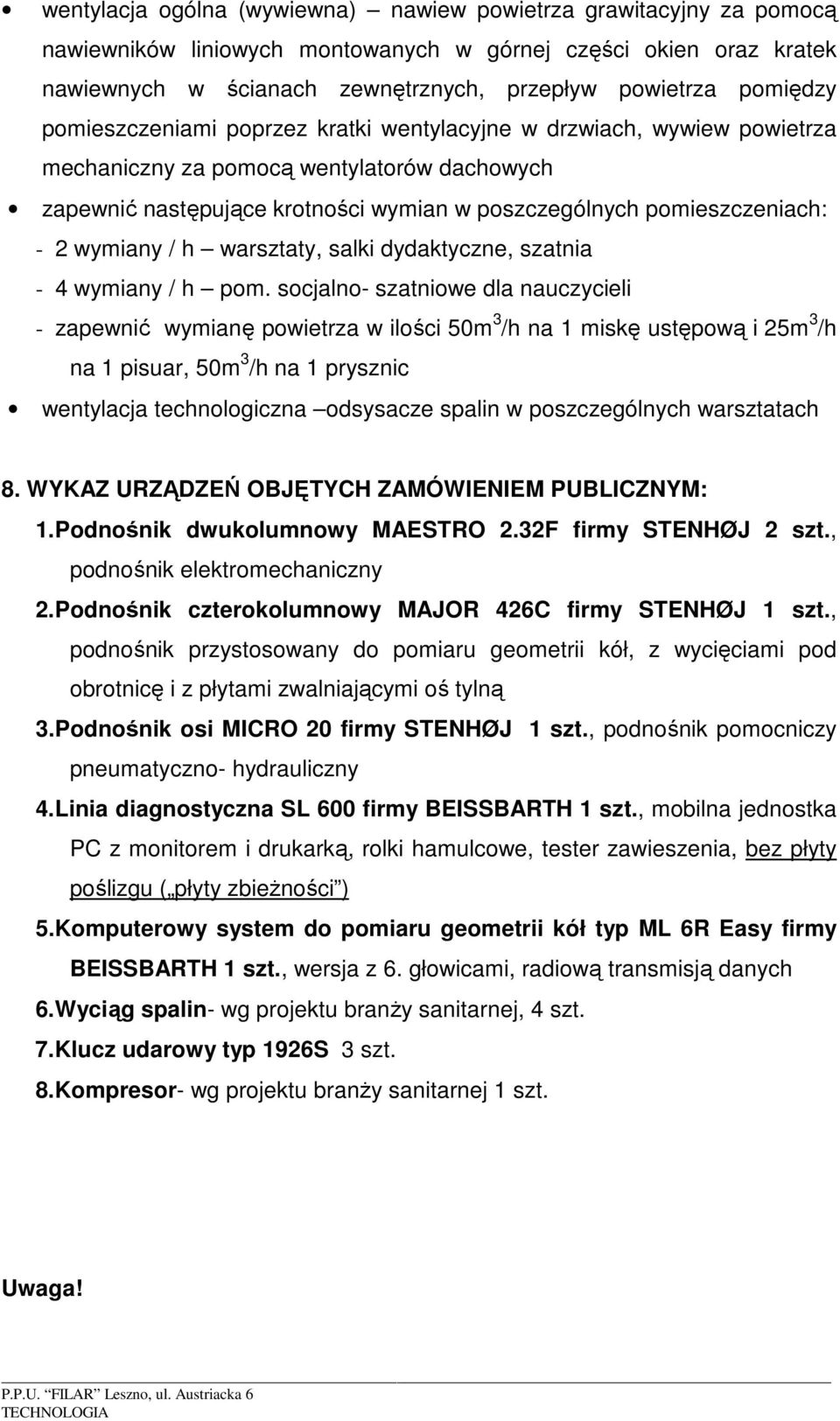

4 wentylacja ogólna (wywiewna) nawiew powietrza grawitacyjny za pomocą nawiewników liniowych montowanych w górnej części okien oraz kratek nawiewnych w ścianach zewnętrznych, przepływ powietrza pomiędzy pomieszczeniami poprzez kratki wentylacyjne w drzwiach, wywiew powietrza mechaniczny za pomocą wentylatorów dachowych zapewnić następujące krotności wymian w poszczególnych pomieszczeniach: - 2 wymiany / h warsztaty, salki dydaktyczne, szatnia - 4 wymiany / h pom. socjalno- szatniowe dla nauczycieli - zapewnić wymianę powietrza w ilości 50m 3 /h na 1 miskę ustępową i 25m 3 /h na 1 pisuar, 50m 3 /h na 1 prysznic wentylacja technologiczna odsysacze spalin w poszczególnych warsztatach 8. WYKAZ URZĄDZEŃ OBJĘTYCH ZAMÓWIENIEM PUBLICZNYM: 1. Podnośnik dwukolumnowy MAESTRO 2.32F firmy STENHØJ 2 szt., podnośnik elektromechaniczny 2. Podnośnik czterokolumnowy MAJOR 426C firmy STENHØJ 1 szt., podnośnik przystosowany do pomiaru geometrii kół, z wycięciami pod obrotnicę i z płytami zwalniającymi oś tylną 3. Podnośnik osi MICRO 20 firmy STENHØJ 1 szt., podnośnik pomocniczy pneumatyczno- hydrauliczny 4. Linia diagnostyczna SL 600 firmy BEISSBARTH 1 szt., mobilna jednostka PC z monitorem i drukarką, rolki hamulcowe, tester zawieszenia, bez płyty poślizgu ( płyty zbieŝności ) 5. Komputerowy system do pomiaru geometrii kół typ ML 6R Easy firmy BEISSBARTH 1 szt., wersja z 6. głowicami, radiową transmisją danych 6. Wyciąg spalin- wg projektu branŝy sanitarnej, 4 szt. 7. Klucz udarowy typ 1926S 3 szt. 8. Kompresor- wg projektu branŝy sanitarnej 1 szt. Uwaga!

5 Wymienione typy urządzeń, za wyjątkiem komputerowego systemu do pomiaru geometrii kół, mogą być zamienione innymi o podobnych lub lepszych parametrach. PowyŜszy komputerowy system do pomiaru kół stanowi wyposaŝenie Ośrodków Egzaminacyjnych, dlatego uczniowie muszą być szkoleni na tego typu urządzeniu. Wszystkie urządzenia będą wykorzystywane do obsługi samochodów osobowych. Sprawdzający: mgr inŝ. arch. Mariusz Michalak Projektant: mgr inŝ. arch. Barbara Kędzierska
