1 E120, E120n Podręcznik użytkownika lipiec Lexmark oraz logo Lexmark w kształcie diamentu są znakami towarowymi firmy Lexmark International, Inc. zarejestrowanymi w Stanach Zjednoczonych i/lub w innych krajach Lexmark International, Inc. Wszelkie prawa zastrzeżone. 740 West New Circle Road Lexington, Kentucky 40550, USA

2 Wydanie: lipiec 2005 Niniejszy paragraf nie ma zastosowania w krajach, w których tego rodzaju uregulowania są niezgodne z obowiązującym prawem: FIRMA LEXMARK INTERNATIONAL, INC. DOSTARCZA TĘ PUBLIKACJĘ AS IS W PRZEDSTAWIONEJ POSTACI, BEZ ŻADNYCH GWARANCJI WYRAźNYCH LUB DOMNIEMANYCH, WŁĄCZAJĄC W TO RÓWNIEŻ DOMNIEMANE GWARANCJE PRZYDATNOŚCI HANDLOWEJ LUB PRZYDATNOŚCI DO OKREŚLONEGO CELU. Ustawodawstwo niektórych krajów nie zezwala na zrzeczenie się gwarancji wyraźnej lub dorozumianej w pewnych przypadkach. W takich przypadkach niniejsza klauzula nie ma zastosowania. Niniejsza publikacja może zawierać nieścisłości techniczne lub błędy drukarskie. Przedstawione informacje podlegają okresowym zmianom. Zmiany te będą uwzględniane w kolejnych wydaniach. Zmiany lub udoskonalenia opisanych produktów lub programów mogą być wprowadzane w dowolnym czasie. Uwagi dotyczące tej publikacji można kierować pod adres Lexmark International, Inc., Department F95/032-2, 740 West New Circle Road, Lexington, Kentucky 40550, USA. W Wielkiej Brytanii i Irlandii uwagi należy kierować pod adres Lexmark International Ltd., Marketing and Services Department, Westhorpe House, Westhorpe, Marlow Bucks SL7 3RQ. Firma Lexmark może wykorzystywać lub rozpowszechniać wszystkie informacje dostarczone przez użytkowników w dowolny sposób uznany przez nią za właściwy, nie zaciągając żadnych zobowiązań wobec użytkowników. Dodatkowe egzemplarze publikacji związanych z tym produktem można nabyć, dzwoniąc pod numer telefonu W Wielkiej Brytanii i Irlandii należy zatelefonować pod numer +44 (0) W innych krajach należy skontaktować się z punktem sprzedaży. Odniesienia w niniejszej publikacji do produktów, programów lub usług nie oznaczają, że producent zamierza je udostępniać we wszystkich krajach, w których prowadzi działalność. Jakiekolwiek odniesienie do produktu, programu lub usługi nie stanowi stwierdzenia ani sugestii, że można korzystać wyłącznie z danego produktu, programu lub usługi. Zamiennie można używać dowolnego funkcjonalnego odpowiednika produktu, programu lub usługi, o ile nie narusza to żadnych praw własności intelektualnej. Ocena i sprawdzanie współdziałania z innymi produktami, programami lub usługami, poza wyraźnie wymienionymi przez producenta, odbywa się na odpowiedzialność użytkownika Lexmark International, Inc. Wszelkie prawa zastrzeżone. PRAWA ORGANÓW ADMINISTRACJI RZĄDOWEJ USA Niniejsze oprogramowanie wraz z całą dołączoną do niego dokumentacją dostarczone w ramach tej umowy są produktami komercyjnymi i powstały wyłącznie ze środków prywatnych. Znaki towarowe Lexmark i Lexmark z symbolem diamentu są znakami towarowymi firmy Lexmark International, Inc. Szczegóły dotyczące zgodności znajdują się w podręczniku Technical Reference (Dokumentacja techniczna). Pozostałe znaki towarowe są własnością odpowiednich firm. Informacje dotyczące bezpieczeństwa Przewód zasilający musi być podłączony do łatwo dostępnego i prawidłowo uziemionego gniazdka elektrycznego znajdującego się w pobliżu urządzenia. UWAGA: Nie należy instalować urządzenia, dokonywać żadnych połączeń elektrycznych ani podłączać żadnych przewodów (np. przewodu zasilającego lub telefonu) podczas burzy. Wszelkie naprawy i czynności serwisowe, oprócz opisanych w instrukcji obsługi, powinny być wykonywane przez wykwalifikowanego pracownika serwisu. Produkt został zaprojektowany z wykorzystaniem określonych podzespołów firmy Lexmark i zatwierdzony jako spełniający surowe światowe normy bezpieczeństwa. Rola niektórych części w zachowaniu bezpieczeństwa nie zawsze jest oczywista. Firma Lexmark nie ponosi odpowiedzialności za skutki stosowania innych części zamiennych. UWAGA: Ze względu na bezpieczeństwo użytkownika urządzenie należy podłączyć do sieci Ethernet, której napięcie nie przekracza ograniczenia napięcia dla złącza Ethernet. W produkcie wykorzystywany jest laser. UWAGA: Użycie elementów sterujących, ustawień lub zastosowanie procedur innych od określonych w niniejszej publikacji może spowodować niebezpieczeństwo napromieniowania. Podczas drukowania w urządzeniu dochodzi do nagrzewania się nośników wydruku, a wysoka temperatura może powodować emisję szkodliwych wyziewów z tych nośników. W celu uniknięcia ewentualnej emisji szkodliwych wyziewów, należy zapoznać się z fragmentem instrukcji obsługi, w którym podano wytyczne dotyczące wyboru nośników wydruku. 2

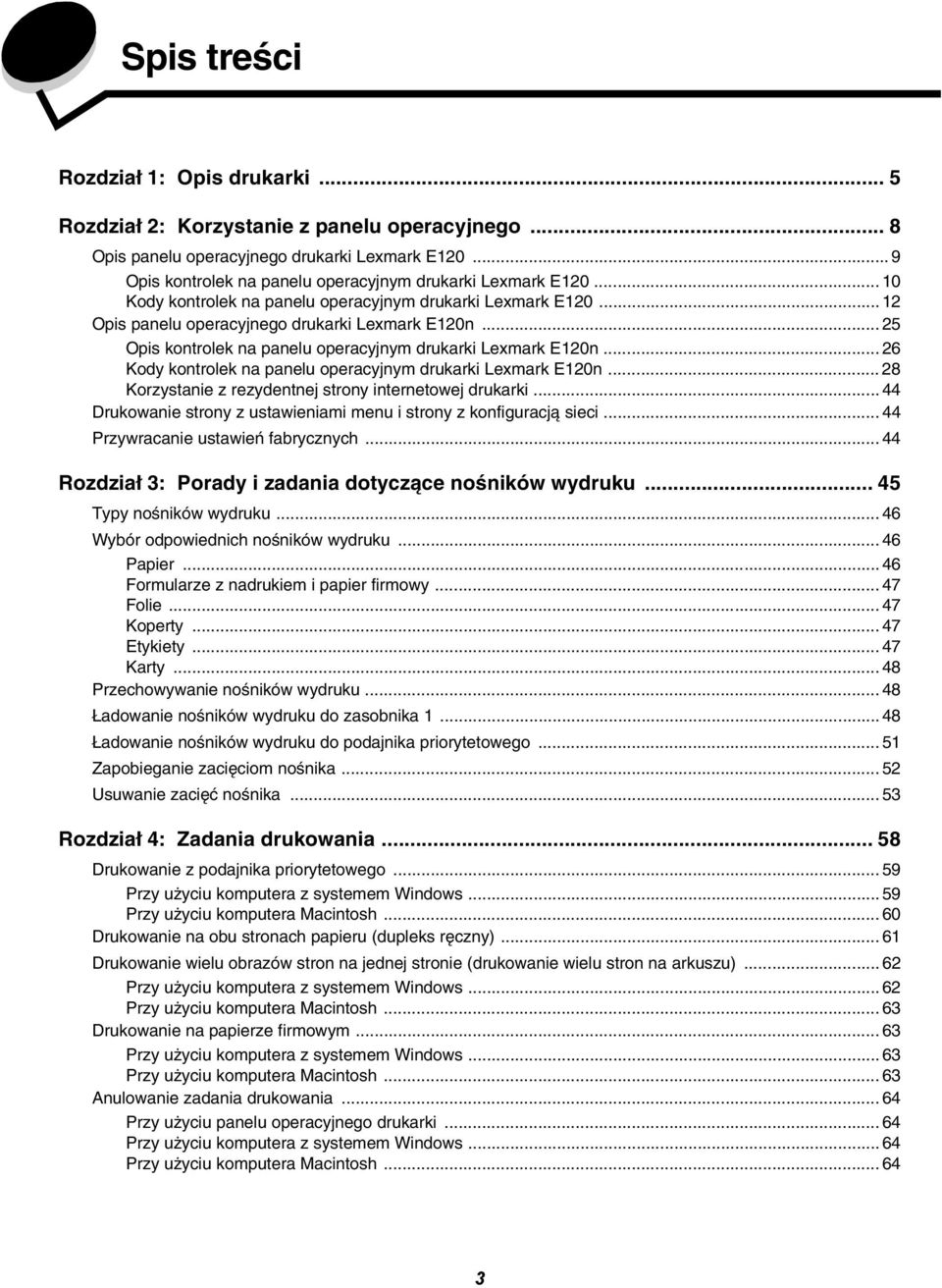

3 Spis treści Rozdział 1: Opis drukarki... 5 Rozdział 2: Korzystanie z panelu operacyjnego... 8 Opis panelu operacyjnego drukarki Lexmark E Opis na panelu operacyjnym drukarki Lexmark E Kody na panelu operacyjnym drukarki Lexmark E Opis panelu operacyjnego drukarki Lexmark E120n Opis na panelu operacyjnym drukarki Lexmark E120n Kody na panelu operacyjnym drukarki Lexmark E120n Korzystanie z rezydentnej strony internetowej drukarki Drukowanie strony z ustawieniami menu i strony z konfiguracją sieci Przywracanie ustawień fabrycznych Rozdział 3: Porady i zadania dotyczące nośników wydruku Typy nośników wydruku Wybór odpowiednich nośników wydruku Papier Formularze z nadrukiem i papier firmowy Folie Koperty Etykiety Karty Przechowywanie nośników wydruku Ładowanie nośników wydruku do zasobnika Ładowanie nośników wydruku do podajnika priorytetowego...51 Zapobieganie zacięciom nośnika Usuwanie zacięć nośnika Rozdział 4: Zadania drukowania Drukowanie z podajnika priorytetowego Przy użyciu komputera z systemem Windows Przy użyciu komputera Macintosh Drukowanie na obu stronach papieru (dupleks ręczny) Drukowanie wielu obrazów stron na jednej stronie (drukowanie wielu stron na arkuszu) Przy użyciu komputera z systemem Windows Przy użyciu komputera Macintosh Drukowanie na papierze firmowym Przy użyciu komputera z systemem Windows Przy użyciu komputera Macintosh Anulowanie zadania drukowania Przy użyciu panelu operacyjnego drukarki Przy użyciu komputera z systemem Windows Przy użyciu komputera Macintosh

4 Spis treści Rozdział 5: Materiały eksploatacyjne Potrzebne materiały eksploatacyjne Określanie zapotrzebowania na materiały eksploatacyjne Wymiana kasety z tonerem Wymiana zestawu bębna światłoczułego o przedłużonej trwałości Program zwracania kaset firmy Lexmark Uwaga dotycząca powtórnie napełnianych kaset z tonerem Recykling produktów firmy Lexmark Rozdział 6: Rozwiązywanie problemów Problemy ogólne Problemy z jakością wydruku Oświadczenia Oznaczenia Uwagi dotyczące emisji fal elektromagnetycznych Poziomy natężenia hałasu Norma ENERGY STAR Dyrektywa WEEE dotycząca zużytego sprzętu elektrycznego i elektronicznego Oświadczenie dotyczące lasera Indeks

5 1 Opis drukarki Dostępne są dwa modele drukarki: Lexmark E120 (model podstawowy) o rozdzielczości wydruku od 600 dpi (punktów na cal) do 1200 IQ (jakość obrazu), standardowej pamięci 8 MB, wyposażony w port USB oraz Lexmark E120n (model sieciowy) o rozdzielczości wydruku od 600 dpi do 1200 IQ, standardowej pamięci 16 MB, wyposażony w port USB i zintegrowany adapter Ethernet. Górne drzwiczki Podpórka papieru Przednie drzwiczki Odbiornik na 50 arkuszy Panel operacyjny Podajnik priorytetowy z regulowanymi prowadnicami Przycisk zwalniający przednie drzwiczki Pokrywa zasobnika 1 / Droga papieru podajnika priorytetowego Zasobnik 1 z regulowanymi prowadnicami Suwak z przymocowanym ogranicznikiem Obydwa modele wyposażone są w zasobnik na 150 arkuszy (zasobnik 1), znajdujący się z przodu drukarki, oraz w podajnik priorytetowy na wiele arkuszy, znajdujący się tuż nad zasobnikiem 1. Nośniki wydruku są automatycznie pobierane z podajnika priorytetowego, aż do ich wyczerpania się, a następnie do ukończenia zadania z zasobnika 1. Zasobnik 1 ma dwufunkcyjny suwak z regulowaną prowadnicą wbudowaną w dno zasobnika. Białą, prostokątną część (suwak) można dostosowywać do różnych rozmiarów nośników, wyciągając lub dosuwając ją do środka. Na górze drukarki znajduje się podpórka papieru, której rozłożenie ułatwia bezproblemowe wysuwanie papieru do odbiornika na 50 arkuszy. Drukarka ma trzy drzwiczki: przednie, górne i tylne. Opis drukarki 5

6 Opis drukarki Przycisk zasilania i gniazdo przewodu zasilania znajdują się z tyłu drukarki, po lewej stronie. Port USB i punkt mocowania linki zabezpieczającej również znajdują się z tyłu drukarki, po prawej stronie. Model sieciowy (Lexmark E120n) wyposażony jest w port Ethernet, znajdujący się tuż pod portem USB. Uwaga: Wszystkie dalsze odniesienia do drukarki odnoszą się jednakowo do obydwu modeli. Port USB Port Ethernet (tylko model E120n) Przycisk zwalniający tylne drzwiczki Przycisk zasilania Punkt mocowania linki zabezpieczającej Tylne drzwiczki Gniazdo przewodu zasilania Model podstawowy (Lexmark E120) ma dwie kontrolki i dwa przyciski. Kontynuuj Gotowa / Dane Anuluj Błąd Opis drukarki 6

7 Opis drukarki Model sieciowy (Lexmark E120n) ma sześć i dwa przyciski. Uwaga: Przycisk Kontynuuj w modelu E120n pełni również funkcję kontrolki. Anuluj Kontynuuj Gotowa / Dane Załaduj / Wyjmij papier Mało toneru / Wymień zestaw bębna światłoczułego Zacięcie papieru Błąd Naciśnij i zwolnij przycisk Kontynuuj, aby wznowić drukowanie. Naciśnij przycisk Kontynuuj, gdy drukarka jest w stanie Gotowa, aby wydrukować strony ustawień menu i konfiguracji sieci. Naciśnij i zwolnij przycisk Anuluj, aby anulować bieżące zadanie. Naciśnij i przytrzymaj przycisk Anuluj, aż do chwili, gdy zaświecą wszystkie kontrolki, aby zresetować drukarkę. Opis drukarki 7

8 2 Korzystanie z panelu operacyjnego Sekcja Strona Opis panelu operacyjnego drukarki Lexmark E120 9 Opis na panelu operacyjnym drukarki Lexmark E Kody na panelu operacyjnym drukarki Lexmark E Opis panelu operacyjnego drukarki Lexmark E120n 25 Opis na panelu operacyjnym drukarki Lexmark E120n 26 Kody na panelu operacyjnym drukarki Lexmark E120n 28 Korzystanie z rezydentnej strony internetowej drukarki 44 Drukowanie strony z ustawieniami menu i strony z konfiguracją sieci 44 Przywracanie ustawień fabrycznych 44 Korzystanie z panelu operacyjnego 8

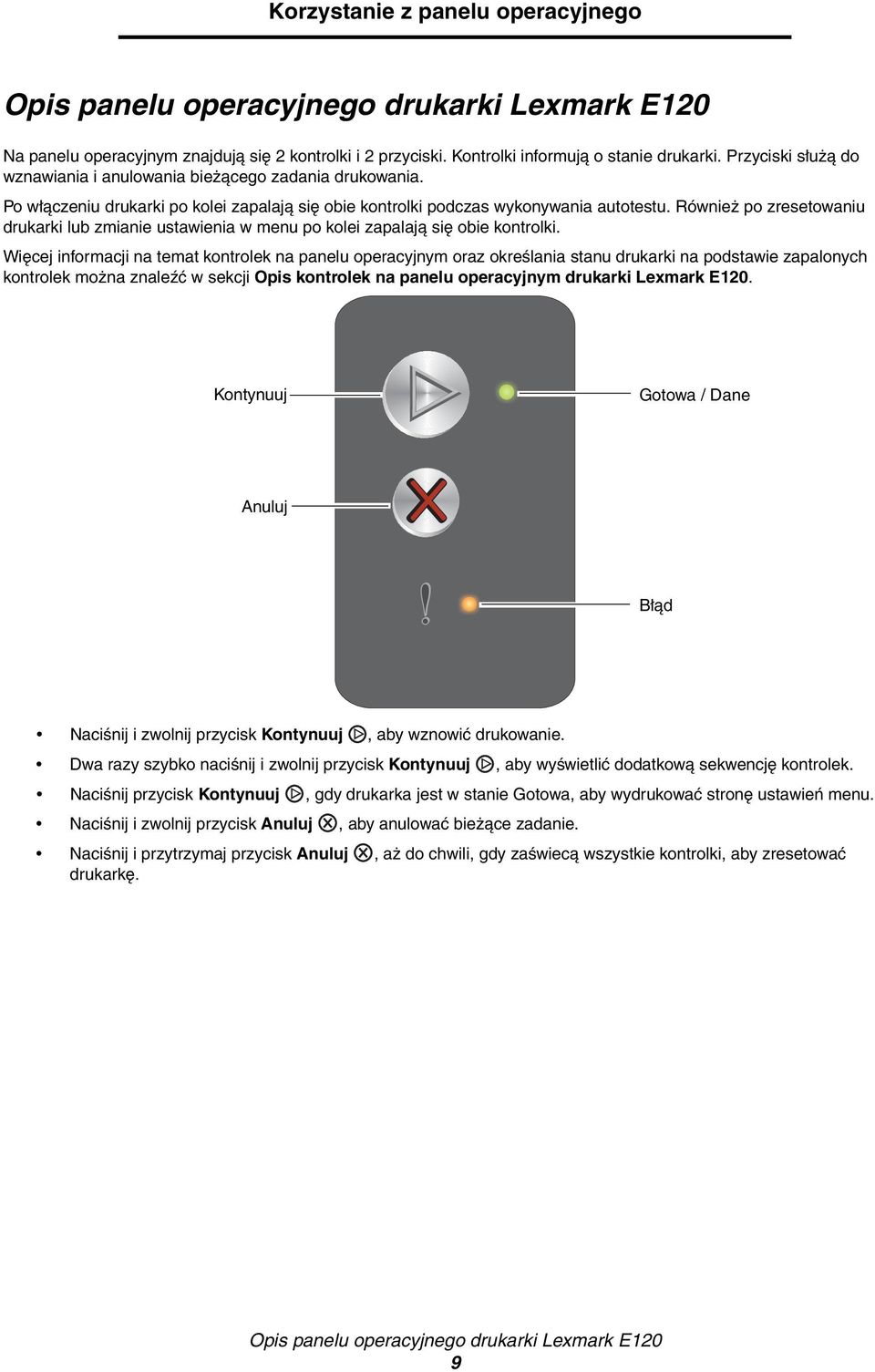

9 Korzystanie z panelu operacyjnego Opis panelu operacyjnego drukarki Lexmark E120 Na panelu operacyjnym znajdują się 2 kontrolki i 2 przyciski. Kontrolki informują o stanie drukarki. Przyciski służą do wznawiania i anulowania bieżącego zadania drukowania. Po włączeniu drukarki po kolei zapalają się obie kontrolki podczas wykonywania autotestu. Również po zresetowaniu drukarki lub zmianie ustawienia w menu po kolei zapalają się obie kontrolki. Więcej informacji na temat na panelu operacyjnym oraz określania stanu drukarki na podstawie zapalonych można znaleźć w sekcji Opis na panelu operacyjnym drukarki Lexmark E120. Kontynuuj Gotowa / Dane Anuluj Błąd Naciśnij i zwolnij przycisk Kontynuuj, aby wznowić drukowanie. Dwa razy szybko naciśnij i zwolnij przycisk Kontynuuj, aby wyświetlić dodatkową sekwencję. Naciśnij przycisk Kontynuuj, gdy drukarka jest w stanie Gotowa, aby wydrukować stronę ustawień menu. Naciśnij i zwolnij przycisk Anuluj, aby anulować bieżące zadanie. Naciśnij i przytrzymaj przycisk Anuluj, aż do chwili, gdy zaświecą wszystkie kontrolki, aby zresetować drukarkę. Opis panelu operacyjnego drukarki Lexmark E120 9

10 Korzystanie z panelu operacyjnego Opis na panelu operacyjnym drukarki Lexmark E120 Znaczenie na panelu operacyjnym zależy od ich sekwencji. Kontrolki, które są wyłączone, włączone i/lub migają, oznaczają warunki pracy drukarki, takie jak stan drukarki, konieczność interwencji użytkownika lub konieczność naprawy. Po znalezieniu odpowiedniego komunikatu w tabeli zawierającej sekwencję należy kliknąć ten komunikat, aby uzyskać więcej informacji. Sekwencja Kontrolka Gotowa / Dane włączona= Kontrolka Gotowa / Dane miga= Kontrolka Błąd włączona= Kontrolka Błąd miga= Podstawowa Dodatkowa Gotowa / Dane Błąd Gotowa / Dane Błąd Komunikat Gotowa / Wygaszacz Zajęta Oczekiwanie Anuluj zadanie / Zresetuj drukarkę Opróżnianie bufora Nieprawidłowy kod mechanizmu (Kontrolka Gotowa / Dane miga jeden raz) Niegotowa (Kontrolka Gotowa / Dane miga jeden raz) Drukowanie listy czcionek lub strony z ustawieniami menu Programowanie kodu mechanizmu lub kodu systemu Przywracanie ustawień fabrycznych Niezgodność regionu kasety (Kontrolka Gotowa / Dane miga cztery razy) Brak kasety / Wykryto uszkodzoną kasetę (Kontrolka Gotowa / Dane miga trzy razy) Otwarte drzwiczki (Kontrolka Gotowa / Dane miga jeden raz) Złożona strona (Kontrolka Gotowa / Dane miga trzy razy) Brak połączenia z zewnętrznym adapterem sieciowym (Kontrolka Gotowa / Dane miga pięć razy) Opis panelu operacyjnego drukarki Lexmark E120 10

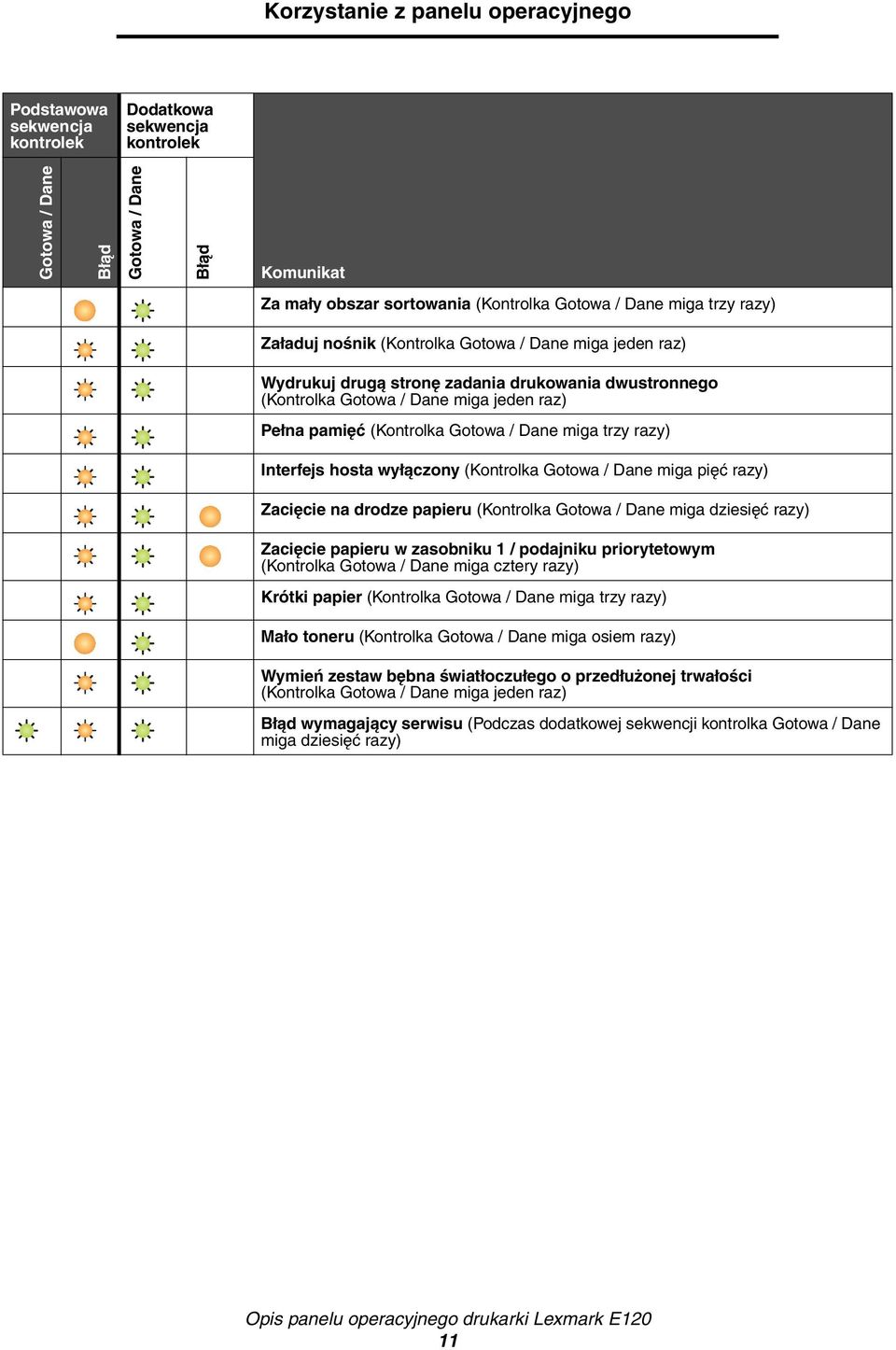

11 Korzystanie z panelu operacyjnego Podstawowa Dodatkowa Gotowa / Dane Błąd Gotowa / Dane Błąd Komunikat Za mały obszar sortowania (Kontrolka Gotowa / Dane miga trzy razy) Załaduj nośnik (Kontrolka Gotowa / Dane miga jeden raz) Wydrukuj drugą stronę zadania drukowania dwustronnego (Kontrolka Gotowa / Dane miga jeden raz) Pełna pamięć (Kontrolka Gotowa / Dane miga trzy razy) Interfejs hosta wyłączony (Kontrolka Gotowa / Dane miga pięć razy) Zacięcie na drodze papieru (Kontrolka Gotowa / Dane miga dziesięć razy) Zacięcie papieru w zasobniku 1 / podajniku priorytetowym (Kontrolka Gotowa / Dane miga cztery razy) Krótki papier (Kontrolka Gotowa / Dane miga trzy razy) Mało toneru (Kontrolka Gotowa / Dane miga osiem razy) Wymień zestaw bębna światłoczułego o przedłużonej trwałości (Kontrolka Gotowa / Dane miga jeden raz) Błąd wymagający serwisu (Podczas dodatkowej sekwencji kontrolka Gotowa / Dane miga dziesięć razy) Opis panelu operacyjnego drukarki Lexmark E120 11

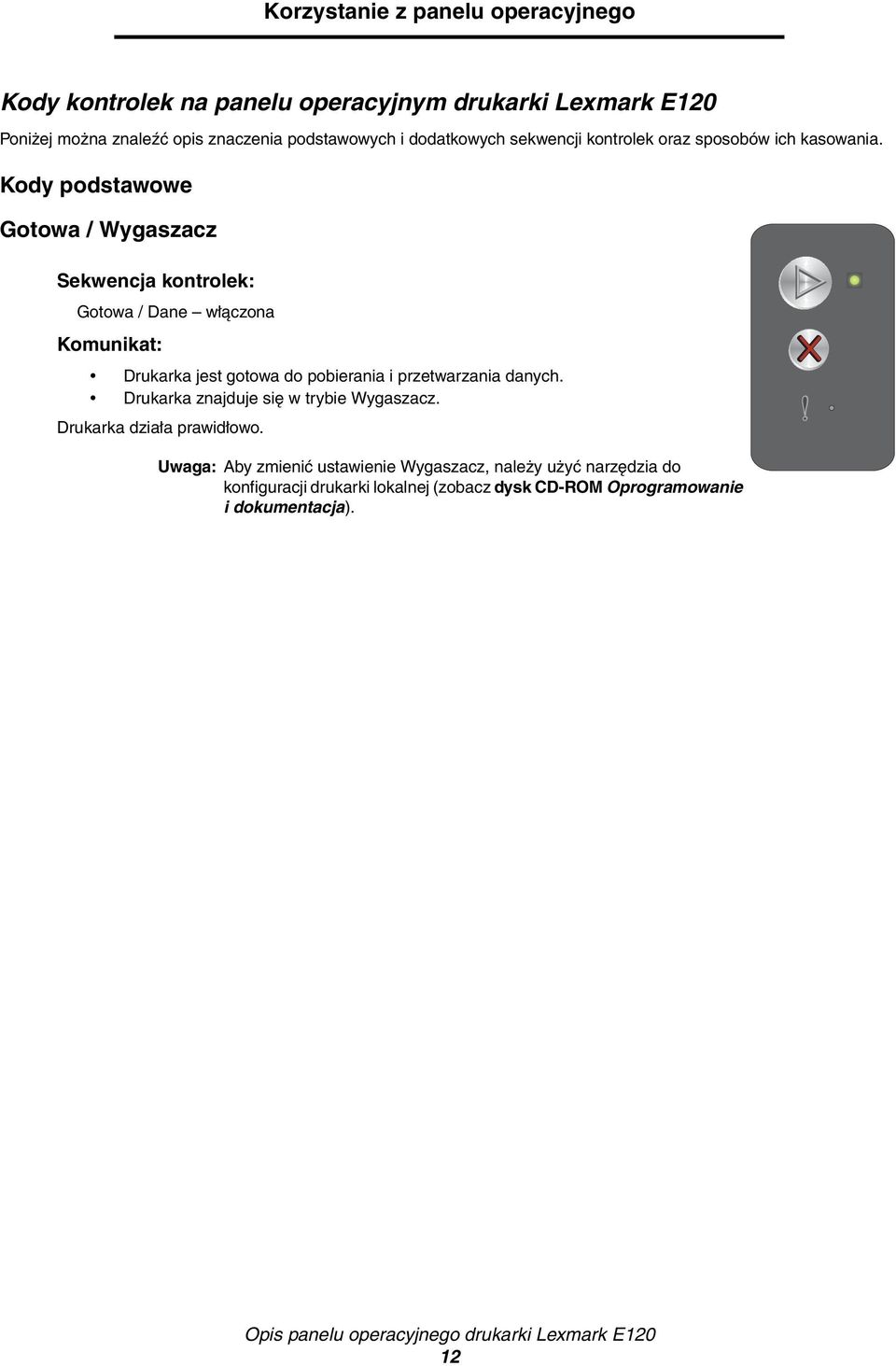

12 Korzystanie z panelu operacyjnego Kody na panelu operacyjnym drukarki Lexmark E120 Poniżej można znaleźć opis znaczenia podstawowych i dodatkowych sekwencji oraz sposobów ich kasowania. Kody podstawowe Gotowa / Wygaszacz Sekwencja : Gotowa / Dane włączona Drukarka jest gotowa do pobierania i przetwarzania danych. Drukarka znajduje się w trybie Wygaszacz. Drukarka działa prawidłowo. Uwaga: Aby zmienić ustawienie Wygaszacz, należy użyć narzędzia do konfiguracji drukarki lokalnej (zobacz dysk CD-ROM Oprogramowanie i dokumentacja). Opis panelu operacyjnego drukarki Lexmark E120 12

13 Korzystanie z panelu operacyjnego Zajęta Sekwencja : Gotowa / Dane miga Drukarka jest zajęta odbieraniem i przetwarzaniem danych lub drukowaniem. Zajęta: Zaczekaj na usunięcie komunikatu. Naciśnij i zwolnij przycisk, aby anulować bieżące zadanie. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Drukowanie: Zaczekaj na wydrukowanie stron. Podczas drukowania stron kontrolka Gotowa miga. Po zakończeniu drukowania zapala się kontrolka Gotowa. Naciśnij i zwolnij przycisk, aby anulować bieżące zadanie. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Odbieranie / przetwarzanie danych: Zaczekaj na usunięcie komunikatu. Naciśnij i zwolnij przycisk, aby zatrzymać przetwarzanie. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Oczekiwanie Sekwencja : Błąd miga Drukarka czeka, aż nastąpi przekroczenie limitu czasu drukowania lub zostaną odebrane dodatkowe dane. Naciśnij przycisk, aby wydrukować zawartość bufora. Naciśnij i zwolnij przycisk, aby anulować bieżące zadanie. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Opis panelu operacyjnego drukarki Lexmark E120 13

14 Korzystanie z panelu operacyjnego Anuluj zadanie / Zresetuj drukarkę Sekwencja : Gotowa / Dane włączona Błąd włączona Bieżące zadanie zostało anulowane. Trwa przywracanie domyślnych ustawień użytkownika. Wszystkie aktywne zadania drukowania zostają anulowane. Domyślne ustawienie użytkownika będzie obowiązywać, dopóki nie zostanie ono zmienione lub nie zostaną przywrócone domyślne ustawienia fabryczne. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Opróżnianie bufora Sekwencja : Gotowa / Dane włączona Błąd włączona Z bufora drukarki usuwane jest zadanie drukowania. Zaczekaj na usunięcie komunikatu. Nieprawidłowy kod mechanizmu Sekwencja : Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk sekwencję. Gotowa / Dane miga jeden raz, aby wyświetlić dodatkową Kod wewnętrznego mechanizmu nie został zaprogramowany lub zaprogramowany kod jest nieprawidłowy. Pobierz prawidłowy kod mechanizmu. Podstawowa Dodatkowa Opis panelu operacyjnego drukarki Lexmark E120 14

15 Korzystanie z panelu operacyjnego Niegotowa Sekwencja : Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk sekwencję. Gotowa / Dane miga jeden raz, aby wyświetlić dodatkową Drukarka nie jest gotowa do odbierania ani do przetwarzania danych albo port drukarki nie jest podłączony. Podstawowa Dodatkowa Naciśnij przycisk, aby drukarka powróciła do stanu Gotowa lub Zajęta. Naciśnij i zwolnij przycisk, aby anulować bieżące zadanie. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Drukowanie listy czcionek lub strony z ustawieniami menu Sekwencja : Gotowa / Dane miga Trwa drukowanie listy czcionek lub strony z ustawieniami menu. Zaczekaj na usunięcie komunikatu. Programowanie kodu mechanizmu lub kodu systemu Sekwencja : Gotowa / Dane włączona Błąd włączona Trwa wpisywanie nowego kodu do mechanizmu lub oprogramowania drukarki. Zaczekaj na usunięcie komunikatu. Po zakończeniu programowania kodu przez drukarkę powraca ona do stanu Gotowa. Uwaga: Podczas wyświetlania tego komunikatu żaden przycisk nie jest aktywny. Opis panelu operacyjnego drukarki Lexmark E120 15

16 Korzystanie z panelu operacyjnego Przywracanie ustawień fabrycznych Sekwencja : Gotowa / Dane włączona Błąd włączona Trwa przywracanie domyślnych ustawień fabrycznych. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Niezgodność regionu kasety Sekwencja : Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Gotowa / Dane miga cztery razy Używana kaseta z tonerem nie jest przeznaczona do danego regionu. Podstawowa Dodatkowa Wyjmij kasetę z tonerem i zainstaluj nową kasetę z tonerem przeznaczoną do tego samego regionu co drukarka. Zobacz informacje na nalepce z regionem drukarki, znajdującej się z tyłu drukarki. Lista materiałów eksploatacyjnych odpowiednich dla tej drukarki oraz ich numery katalogowe znajdują się w sekcji Zamawianie materiałów eksploatacyjnych na str. 66. Opis panelu operacyjnego drukarki Lexmark E120 16

17 Korzystanie z panelu operacyjnego Brak kasety / Wykryto uszkodzoną kasetę Sekwencja : Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Gotowa / Dane miga trzy razy W drukarce nie ma kasety z tonerem, brakuje zestawu bębna światłoczułego o przedłużonej trwałości lub wykryto uszkodzoną kasetę. Podstawowa Dodatkowa Najpierw sprawdź, czy kaseta z tonerem jest zainstalowana. Jeśli kaseta z tonerem jest prawidłowo zainstalowana, sprawdź, czy zestaw bębna światłoczułego o przedłużonej trwałości jest zainstalowany. Jeśli brakuje kasety z tonerem lub zestawu bębna światłoczułego o przedłużonej trwałości, zainstaluj odpowiedni podzespół. Jeśli oba te elementy są prawidłowo zainstalowane, usuń uszkodzoną kasetę. Otwarte drzwiczki Sekwencja : Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Gotowa / Dane miga jeden raz Drzwiczki są otwarte. Zamknij otwarte drzwiczki. Podstawowa Dodatkowa Opis panelu operacyjnego drukarki Lexmark E120 17

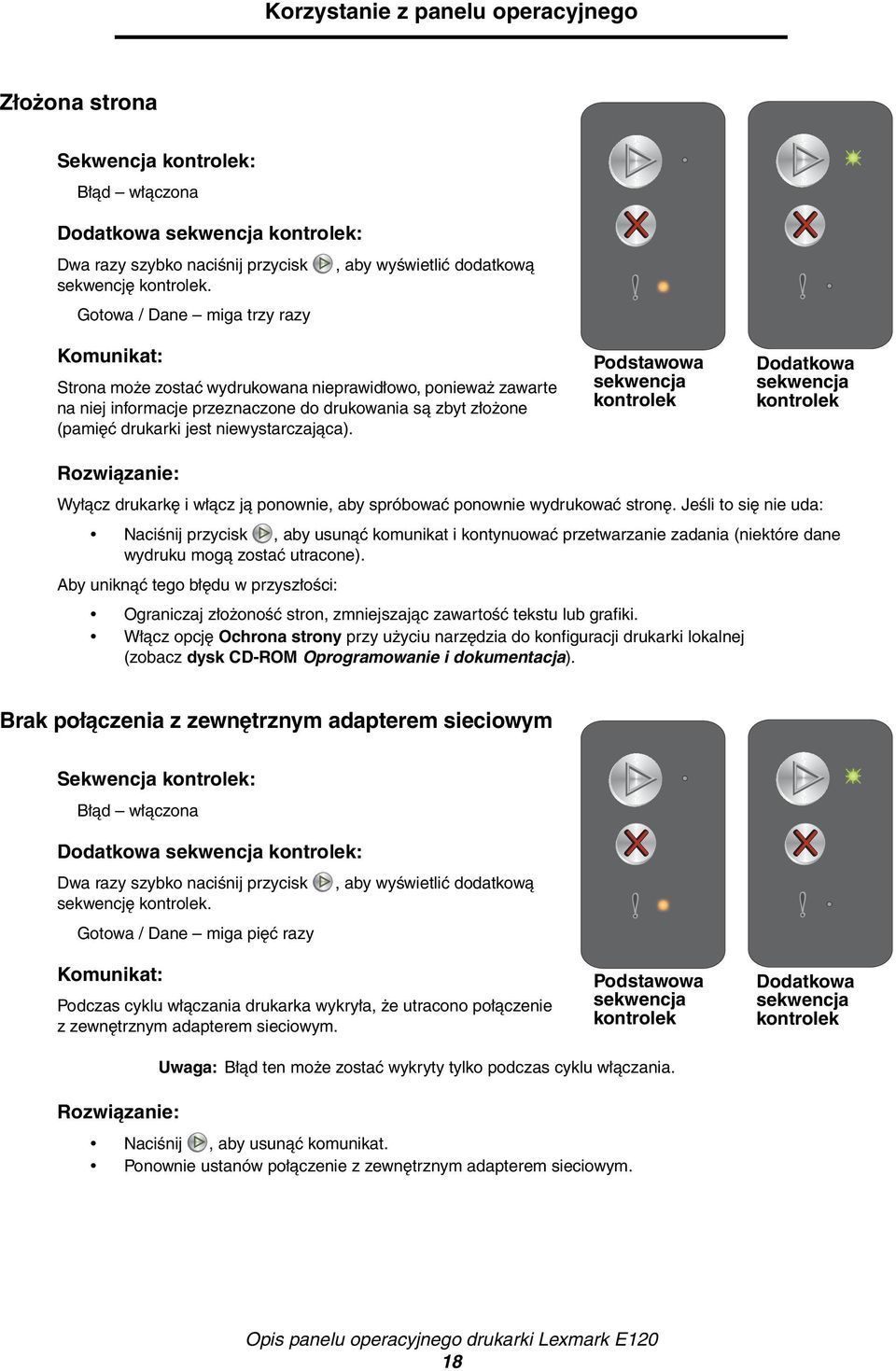

18 Korzystanie z panelu operacyjnego Złożona strona Sekwencja : Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk sekwencję. Gotowa / Dane miga trzy razy, aby wyświetlić dodatkową Strona może zostać wydrukowana nieprawidłowo, ponieważ zawarte na niej informacje przeznaczone do drukowania są zbyt złożone (pamięć drukarki jest niewystarczająca). Podstawowa Dodatkowa Wyłącz drukarkę i włącz ją ponownie, aby spróbować ponownie wydrukować stronę. Jeśli to się nie uda: Naciśnij przycisk, aby usunąć komunikat i kontynuować przetwarzanie zadania (niektóre dane wydruku mogą zostać utracone). Aby uniknąć tego błędu w przyszłości: Ograniczaj złożoność stron, zmniejszając zawartość tekstu lub grafiki. Włącz opcję Ochrona strony przy użyciu narzędzia do konfiguracji drukarki lokalnej (zobacz dysk CD-ROM Oprogramowanie i dokumentacja). Brak połączenia z zewnętrznym adapterem sieciowym Sekwencja : Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Gotowa / Dane miga pięć razy Podczas cyklu włączania drukarka wykryła, że utracono połączenie z zewnętrznym adapterem sieciowym. Podstawowa Dodatkowa Uwaga: Błąd ten może zostać wykryty tylko podczas cyklu włączania. Naciśnij, aby usunąć komunikat. Ponownie ustanów połączenie z zewnętrznym adapterem sieciowym. Opis panelu operacyjnego drukarki Lexmark E120 18

19 Korzystanie z panelu operacyjnego Za mały obszar sortowania Sekwencja : Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Gotowa / Dane miga trzy razy W pamięci drukarki jest zbyt mało wolnego miejsca, aby wykonać sortowanie zadania drukowania. Przyczyną może być jeden z następujących błędów: Pamięć drukarki jest pełna. Strona jest zbyt złożona, aby ją wydrukować. Brak pamięci, aby zapisać zawartość bufora drukarki. Podstawowa Dodatkowa Wyłącz drukarkę i włącz ją ponownie, aby spróbować ponownie wydrukować stronę. Jeśli to się nie uda: Naciśnij przycisk, aby usunąć komunikat i kontynuować przetwarzanie zadania (niektóre dane wydruku mogą zostać utracone). Aby uniknąć tego błędu w przyszłości: Ograniczaj złożoność stron, zmniejszając zawartość tekstu lub grafiki. Włącz opcję Ochrona strony przy użyciu narzędzia do konfiguracji drukarki lokalnej (zobacz dysk CD-ROM Oprogramowanie i dokumentacja). Załaduj nośnik Sekwencja : Błąd miga Dodatkowa : Dwa razy szybko naciśnij przycisk sekwencję. Gotowa / Dane miga jeden raz, aby wyświetlić dodatkową Brak nośnika w drukarce lub nośnik nie jest podawany prawidłowo. Podstawowa Dodatkowa Załaduj nośnik do zasobnika 1 lub podajnika priorytetowego, a następnie naciśnij przycisk, aby wznowić drukowanie. Upewnij się, że nośnik jest załadowany poprawnie do zasobnika 1 lub podajnika priorytetowego. Naciśnij przycisk, aby anulować zadanie drukowania. Opis panelu operacyjnego drukarki Lexmark E120 19

20 Korzystanie z panelu operacyjnego Wydrukuj drugą stronę zadania drukowania dwustronnego Sekwencja : Błąd miga Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Gotowa / Dane miga jeden raz Wydrukuj drugą stronę bieżącego zadania drukowania dwustronnego. Podstawowa Dodatkowa Włóż zadanie drukowania do podajnika priorytetowego, korzystając z instrukcji w menu podręcznym sterownika w celu odpowiedniego ułożenia stron, a następnie naciśnij przycisk, aby wznowić drukowanie. Naciśnij przycisk, aby anulować zadanie drukowania. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Pełna pamięć Sekwencja : Błąd miga Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Gotowa / Dane miga trzy razy Drukarka przetwarza dane, lecz pamięć używana do zapisywania stron jest zapełniona. Podstawowa Dodatkowa Naciśnij przycisk, aby usunąć komunikat i kontynuować drukowanie zadania (zadanie może nie zostać wydrukowane prawidłowo). Naciśnij i zwolnij przycisk, aby anulować zadanie. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Aby uniknąć tego błędu w przyszłości: Upraszczaj zadania drukowania. Ograniczaj złożoność stron, zmniejszając zawartość teksu lub grafiki i usuwając niepotrzebne czcionki lub makra. Opis panelu operacyjnego drukarki Lexmark E120 20

21 Korzystanie z panelu operacyjnego Interfejs hosta wyłączony Sekwencja : Błąd miga Dodatkowa : Dwa razy szybko naciśnij przycisk sekwencję. Gotowa / Dane miga pięć razy, aby wyświetlić dodatkową Podstawowa Dodatkowa Port USB lub port sieciowy drukarki jest wyłączony. Naciśnij, aby usunąć komunikat. Wszystkie wysłane wcześniej zadania drukowania zostaną odrzucone przez drukarkę. Włącz port USB, wybierając wartość inną niż Wyłączone dla opcji Bufor USB w narzędziu do konfiguracji drukarki lokalnej (zobacz dysk CD-ROM Oprogramowanie i dokumentacja). Zacięcie na drodze papieru Uwaga: Wszystkie zacięcia oznaczone są tym samym kodem podstawowym. W celu określenia miejsca wystąpienia zacięcia zobacz dodatkową sekwencję. Sekwencja : Błąd miga Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Gotowa / Dane miga dziesięć razy Błąd włączona Podstawowa Dodatkowa Zacięcie wystąpiło w okolicy czujnika podawania, czujnika odbiornika lub pomiędzy czujnikami podawania i odbiornika. Instrukcje można znaleźć w sekcji Usuwanie zacięć nośnika na str. 53. Opis panelu operacyjnego drukarki Lexmark E120 21

22 Korzystanie z panelu operacyjnego Zacięcie papieru w zasobniku 1 / podajniku priorytetowym Uwaga: Wszystkie zacięcia oznaczone są tym samym kodem podstawowym. W celu określenia miejsca wystąpienia zacięcia zobacz dodatkową sekwencję. Sekwencja : Błąd miga Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Gotowa / Dane miga cztery razy Błąd włączona Zacięcie wystąpiło w zasobniku 1 / podajniku priorytetowym. Podstawowa Dodatkowa Więcej informacji można znaleźć w sekcji Usuwanie zacięć nośnika na str. 53. Opis panelu operacyjnego drukarki Lexmark E120 22

23 Korzystanie z panelu operacyjnego Krótki papier Sekwencja : Błąd miga Dodatkowa : Dwa razy szybko naciśnij przycisk sekwencję. Gotowa / Dane miga trzy razy, aby wyświetlić dodatkową Zbyt mała długość papieru, aby wydrukować sformatowane dane. Ten błąd występuje, gdy drukarka nie rozpoznaje rozmiaru załadowanego nośnika lub gdy istnieje problem związany z podawaniem nośnika. Podstawowa Dodatkowa Sprawdź, czy załadowany nośnik jest dość duży oraz czy wybrano właściwą wartość w menu rozmiaru papieru w narzędziu konfiguracji drukarki lokalnej (patrz dysk CD-ROM Oprogramowanie i dokumentacja). Naciśnij przycisk, aby usunąć komunikat i wznowić zadanie. Naciśnij przycisk, aby anulować zadanie drukowania. Mało toneru Sekwencja : Błąd miga Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Gotowa / Dane miga osiem razy Drukarka jest gotowa do pobierania i przetwarzania danych. Ponadto kończy się toner w kasecie z tonerem. Podstawowa Dodatkowa Naciśnij przycisk, aby usunąć komunikat i kontynuować przetwarzanie zadania. Wyjmij kasetę z tonerem. Delikatnie potrząśnij kasetą z tonerem na boki oraz do przodu i do tyłu kilka razy, aby lepiej rozprowadzić toner, a następnie ponownie włóż kasetę do drukarki. Wielokrotnie powtórz te czynności. Jeśli wydruk pozostaje zbyt blady, wymień kasetę z tonerem. Aby uzyskać pomoc na ten temat, zobacz Wymiana kasety z tonerem na str. 68. Opis panelu operacyjnego drukarki Lexmark E120 23

24 Korzystanie z panelu operacyjnego Wymień zestaw bębna światłoczułego o przedłużonej trwałości Sekwencja : Błąd miga Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Gotowa / Dane miga jeden raz Zestaw bębna światłoczułego o przedłużonej trwałości powinien wkrótce zostać wymieniony. Podstawowa Dodatkowa Naciśnij, aby usunąć komunikat i kontynuować drukowanie. Wymień zestaw bębna światłoczułego o przedłużonej trwałości. Aby uzyskać pomoc na ten temat, zobacz Wymiana zestawu bębna światłoczułego o przedłużonej trwałości na str. 71. Błąd wymagający serwisu Sekwencja : Gotowa / Dane miga Błąd miga Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Gotowa / Dane miga dziesięć razy W drukarce został wykryty błąd wymagający serwisu i drukowanie zostało zatrzymane. Podstawowa Dodatkowa Wyłącz drukarkę i włącz ją ponownie. Jeśli kontrolki nadal migają, skontaktuj się działem obsługi klienta. Numer telefonu właściwy dla danego obszaru można znaleźć w witrynie internetowej firmy Lexmark pod adresem Opis panelu operacyjnego drukarki Lexmark E120 24

25 Korzystanie z panelu operacyjnego Opis panelu operacyjnego drukarki Lexmark E120n Na panelu operacyjnym znajdują się 2 przyciski i 6 (przycisk Kontynuuj jest kontrolką i przyciskiem). Kontrolki informują o stanie drukarki. Przyciski służą do wznawiania i anulowania bieżącego zadania drukowania. Po włączeniu drukarki po kolei zapalają się wszystkie kontrolki podczas wykonywania autotestu. Również po zresetowaniu drukarki lub zmianie ustawienia w menu po kolei zapalają się wszystkie kontrolki. Więcej informacji na temat na panelu operacyjnym oraz określania stanu drukarki na podstawie zapalonych można znaleźć w sekcji Opis na panelu operacyjnym drukarki Lexmark E120n. Anuluj Kontynuuj Gotowa / Dane Mało toneru / Wymień zestaw bębna światłoczułego Załaduj / Wyjmij papier Zacięcie papieru Błąd Naciśnij i zwolnij przycisk Kontynuuj, aby wznowić drukowanie. Dwa razy szybko naciśnij i zwolnij przycisk Kontynuuj, aby wyświetlić dodatkową sekwencję. Naciśnij i zwolnij przycisk Anuluj, aby anulować bieżące zadanie. Naciśnij i przytrzymaj przycisk Anuluj, aż do chwili, gdy zaświecą wszystkie kontrolki, aby zresetować drukarkę. Opis panelu operacyjnego drukarki Lexmark E120n 25

26 Korzystanie z panelu operacyjnego Opis na panelu operacyjnym drukarki Lexmark E120n Kontrolki na panelu operacyjnym mają różne znaczenie w zależności od ich sekwencji. Kontrolki, które są wyłączone, włączone i/lub migają, oznaczają warunki pracy drukarki, takie jak stan drukarki, konieczność interwencji użytkownika lub konieczność naprawy. Po znalezieniu odpowiedniego komunikatu w tabeli zawierającej sekwencję należy kliknąć ten komunikat, aby uzyskać więcej informacji. Sekwencja Kontynuuj włączona = Kontynuuj miga = Gotowa / Dane włączona= Gotowa / Dane miga= Inne kontrolki włączone= Migają inne kontrolki na panelu operacyjnym= Podstawowa Dodatkowa Kontynuuj Gotowa / Dane Mało toneru / Wymień zestaw bębna światłoczułego Załaduj / Wyjmij papier Zacięcie papieru Błąd Kontynuuj Gotowa / Dane Mało toneru / Wymień zestaw bębna światłoczułego Załaduj / Wyjmij papier Zacięcie papieru Błąd Komunikat Gotowa / Wygaszacz Zajęta Zmniejszona rozdzielczość Oczekiwanie Anuluj zadanie / Zresetuj drukarkę Opróżnianie bufora Nieprawidłowy kod mechanizmu Niegotowa Drukowanie listy czcionek lub strony zustawieniami menu Programowanie kodu mechanizmu lub kodu systemu Opis panelu operacyjnego drukarki Lexmark E120n 26

27 Korzystanie z panelu operacyjnego Podstawowa Dodatkowa Kontynuuj Gotowa / Dane Mało toneru / Wymień zestaw bębna światłoczułego Załaduj / Wyjmij papier Zacięcie papieru Błąd Kontynuuj Gotowa / Dane Mało toneru / Wymień zestaw bębna światłoczułego Załaduj / Wyjmij papier Zacięcie papieru Błąd Komunikat Przywracanie ustawień fabrycznych Niezgodność regionu kasety Brak kasety / Wykryto uszkodzoną kasetę Otwarte drzwiczki Złożona strona Brak połączenia z zewnętrznym adapterem sieciowym Za mały obszar sortowania Załaduj nośnik Wydrukuj drugą stronę zadania drukowania dwustronnego Pełna pamięć Błędy interfejsu sieciowego Interfejs hosta wyłączony Zacięcie papieru w obszarze czujnika podawania Zacięcie papieru pomiędzy czujnikami podawania i odbiornika Zacięcie papieru w obszarze czujnika odbiornika Zacięcie papieru w zasobniku 1 / podajniku priorytetowym Zapis zasobów wyłączony Krótki papier Opis panelu operacyjnego drukarki Lexmark E120n 27

28 Korzystanie z panelu operacyjnego Podstawowa Dodatkowa Kontynuuj Gotowa / Dane Mało toneru / Wymień zestaw bębna światłoczułego Załaduj / Wyjmij papier Zacięcie papieru Błąd Kontynuuj Gotowa / Dane Mało toneru / Wymień zestaw bębna światłoczułego Załaduj / Wyjmij papier Zacięcie papieru Błąd Komunikat Mało toneru Ostrzeżenie o zużyciu zestawu bębna światłoczułego o przedłużonej trwałości Wymień zestaw bębna światłoczułego o przedłużonej trwałości Nieobsługiwana kaseta z tonerem Błąd wymagający serwisu Kody na panelu operacyjnym drukarki Lexmark E120n Poniżej można znaleźć opis znaczenia podstawowych i dodatkowych sekwencji oraz sposobów ich kasowania. Kody podstawowe Gotowa / Wygaszacz Sekwencja : Gotowa / Dane włączona Drukarka jest gotowa do pobierania i przetwarzania danych. Drukarka znajduje się w trybie Wygaszacz. Drukarka działa prawidłowo. Uwaga: Aby zmienić ustawienie Wygaszacz, należy użyć narzędzia do konfiguracji drukarki lokalnej (zobacz dysk CD-ROM Oprogramowanie i dokumentacja). Opis panelu operacyjnego drukarki Lexmark E120n 28

29 Korzystanie z panelu operacyjnego Zajęta Sekwencja : Gotowa / Dane miga Drukarka jest zajęta odbieraniem i przetwarzaniem danych lub drukowaniem. Zajęta: Zaczekaj na usunięcie komunikatu. Naciśnij i zwolnij przycisk, aby anulować bieżące zadanie. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Drukowanie: Zaczekaj na wydrukowanie stron. Podczas drukowania stron kontrolka Gotowa miga. Po zakończeniu drukowania zapala się kontrolka Gotowa. Naciśnij i zwolnij przycisk, aby anulować bieżące zadanie. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Odbieranie / przetwarzanie danych: Zaczekaj na usunięcie komunikatu. Naciśnij i zwolnij przycisk, aby zatrzymać przetwarzanie. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Zmniejszona rozdzielczość Sekwencja : Gotowa / Dane miga Błąd miga Trwa przetwarzanie danych lub drukowanie stron, ale rozdzielczość strony w bieżącym zadaniu została zmniejszona z 600 dpi (punktów na cal) do 300 dpi w celu uniknięcia błędu przepełnienia pamięci. Przed drukowaniem nowych zadań zaczekaj, aż panel operacyjny powróci do stanu Gotowa. Naciśnij i zwolnij przycisk, aby anulować bieżące zadanie. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Opis panelu operacyjnego drukarki Lexmark E120n 29

30 Korzystanie z panelu operacyjnego Oczekiwanie Sekwencja : Kontynuuj włączona Gotowa / Dane włączona Drukarka czeka, aż nastąpi przekroczenie limitu czasu drukowania lub zostaną odebrane dodatkowe dane. Naciśnij przycisk, aby wydrukować zawartość bufora. Naciśnij i zwolnij przycisk, aby anulować bieżące zadanie. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Anuluj zadanie / Zresetuj drukarkę Sekwencja : Kontynuuj włączona Gotowa / Dane włączona Mało toneru / Wymień zestaw bębna światłoczułego włączona Załaduj / Wyjmij papier włączona Zacięcie papieru włączona Błąd włączona Bieżące zadanie zostało anulowane. Trwa przywracanie domyślnych ustawień użytkownika. Wszystkie aktywne zadania drukowania zostają anulowane. Domyślne ustawienie użytkownika będzie obowiązywać, dopóki nie zostanie ono zmienione lub nie zostaną przywrócone domyślne ustawienia fabryczne. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Opróżnianie bufora Sekwencja : Gotowa / Dane miga Błąd miga Z bufora drukarki usuwane jest zadanie drukowania. Zaczekaj na usunięcie komunikatu. Opis panelu operacyjnego drukarki Lexmark E120n 30

31 Korzystanie z panelu operacyjnego Nieprawidłowy kod mechanizmu Sekwencja : Gotowa / Dane włączona Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Gotowa / Dane włączona Załaduj / Wyjmij papier włączona Błąd włączona Kod wewnętrznego mechanizmu nie został zaprogramowany lub zaprogramowany kod jest nieprawidłowy. Pobierz prawidłowy kod mechanizmu. Podstawowa Dodatkowa Niegotowa Sekwencja : Kontynuuj włączona Gotowa / Dane włączona Błąd włączona Drukarka nie jest gotowa do odbierania ani do przetwarzania danych albo port drukarki nie jest podłączony. Naciśnij przycisk, aby drukarka powróciła do stanu Gotowa lub Zajęta. Naciśnij i zwolnij przycisk, aby anulować bieżące zadanie. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Drukowanie listy czcionek lub strony z ustawieniami menu Sekwencja : Gotowa / Dane miga Trwa drukowanie listy czcionek lub strony z ustawieniami menu. Zaczekaj na usunięcie komunikatu. Opis panelu operacyjnego drukarki Lexmark E120n 31

32 Korzystanie z panelu operacyjnego Programowanie kodu mechanizmu lub kodu systemu Sekwencja : Gotowa / Dane włączona Błąd włączona Trwa wpisywanie nowego kodu do mechanizmu lub oprogramowania drukarki. Zaczekaj na usunięcie komunikatu. Po zakończeniu programowania kodu przez drukarkę powraca ona do stanu Gotowa. Uwaga: Podczas wyświetlania tego komunikatu żaden przycisk nie jest aktywny. Przywracanie ustawień fabrycznych Sekwencja : Kontynuuj włączona Gotowa / Dane włączona Mało toneru / Wymień zestaw bębna światłoczułego włączona Załaduj / Wyjmij papier włączona Zacięcie papieru włączona Błąd włączona Trwa przywracanie domyślnych ustawień fabrycznych. Zaczekaj na usunięcie komunikatu. Niezgodność regionu kasety Sekwencja : Mało toneru / Wymień zestaw bębna światłoczułego miga Błąd miga Używana kaseta z tonerem nie jest przeznaczona do danego regionu. Wyjmij kasetę z tonerem i zainstaluj nową kasetę z tonerem przeznaczoną do tego samego regionu co drukarka. Zobacz informacje na nalepce z regionem drukarki, znajdującej się z tyłu drukarki. Lista materiałów eksploatacyjnych odpowiednich dla tej drukarki oraz ich numery katalogowe znajdują się w sekcji Zamawianie materiałów eksploatacyjnych na str. 66. Opis panelu operacyjnego drukarki Lexmark E120n 32

33 Korzystanie z panelu operacyjnego Wymień kasetę Sekwencja : Mało toneru / Wymień zestaw bębna światłoczułego włączona Błąd miga Drukarka wykryła, że zainstalowano ponownie napełnioną zwrotną kasetę z tonerem. Wyjmij kasetę z tonerem znajdującą się w drukarce i zainstaluj nową kasetę. Otwarte drzwiczki Sekwencja : Błąd włączona Drzwiczki są otwarte. Zamknij otwarte drzwiczki. Opis panelu operacyjnego drukarki Lexmark E120n 33

34 Korzystanie z panelu operacyjnego Złożona strona Sekwencja : Kontynuuj włączona Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Kontynuuj włączona Gotowa / Dane włączona Błąd włączona Strona może zostać wydrukowana nieprawidłowo, ponieważ zawarte na niej informacje przeznaczone do drukowania są zbyt złożone (pamięć drukarki jest niewystarczająca). Podstawowa Dodatkowa Naciśnij przycisk, aby usunąć komunikat i kontynuować przetwarzanie zadania (niektóre dane wydruku mogą zostać utracone). Aby uniknąć tego błędu w przyszłości: Ograniczaj złożoność stron, zmniejszając zawartość tekstu lub grafiki. Włącz opcję Ochrona strony przy użyciu narzędzia do konfiguracji drukarki lokalnej (zobacz dysk CD-ROM Oprogramowanie i dokumentacja). Opis panelu operacyjnego drukarki Lexmark E120n 34

35 Korzystanie z panelu operacyjnego Brak kasety / Wykryto uszkodzoną kasetę Sekwencja : Mało toneru / Wymień zestaw bębna światłoczułego miga Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Mało toneru / Wymień zestaw bębna światłoczułego włączona Błąd włączona Zacięcie papieru miga W drukarce nie ma kasety z tonerem, brakuje zestawu bębna światłoczułego o przedłużonej trwałości lub wykryto uszkodzoną kasetę. Podstawowa Dodatkowa Najpierw sprawdź, czy kaseta z tonerem jest zainstalowana. Jeśli kaseta z tonerem jest prawidłowo zainstalowana, sprawdź, czy zestaw bębna światłoczułego o przedłużonej trwałości jest zainstalowany. Jeśli oba te elementy są prawidłowo zainstalowane, usuń uszkodzoną kasetę. Jeśli brakuje kasety z tonerem lub zestawu bębna światłoczułego o przedłużonej trwałości, zainstaluj odpowiedni podzespół. Brak połączenia z zewnętrznym adapterem sieciowym Sekwencja : Kontynuuj włączona Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk sekwencję. Kontynuuj włączona Zacięcie papieru miga Błąd włączona, aby wyświetlić dodatkową Podstawowa Dodatkowa Podczas cyklu włączania drukarka wykryła, że utracono połączenie z zewnętrznym adapterem sieciowym. Uwaga: Błąd ten może zostać wykryty tylko podczas cyklu włączania. Naciśnij, aby usunąć komunikat. Ponownie ustanów połączenie z zewnętrznym adapterem sieciowym. Opis panelu operacyjnego drukarki Lexmark E120n 35

36 Korzystanie z panelu operacyjnego Za mały obszar sortowania Sekwencja : Kontynuuj włączona Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Kontynuuj włączona Mało toneru / Wymień zestaw bębna światłoczułego włączona Błąd włączona Podstawowa Dodatkowa W pamięci drukarki jest zbyt mało wolnego miejsca, aby wykonać sortowanie zadania drukowania. Przyczyną może być jeden z następujących błędów: Pamięć drukarki jest pełna. Strona jest zbyt złożona, aby ją wydrukować. Brak pamięci, aby zapisać zawartość bufora drukarki. Wyłącz drukarkę i włącz ją ponownie, aby spróbować ponownie wydrukować stronę. Jeśli to się nie uda: Naciśnij przycisk, aby usunąć komunikat i kontynuować przetwarzanie zadania (niektóre dane wydruku mogą zostać utracone). Aby uniknąć tego błędu w przyszłości: Ograniczaj złożoność stron, zmniejszając zawartość tekstu lub grafiki. Włącz opcję Ochrona strony przy użyciu narzędzia do konfiguracji drukarki lokalnej (zobacz dysk CD-ROM Oprogramowanie i dokumentacja). Załaduj nośnik Sekwencja : Kontynuuj włączona Załaduj / Wyjmij papier włączona Brak nośnika w drukarce lub nośnik nie jest podawany prawidłowo. Załaduj nośnik do zasobnika 1 lub podajnika priorytetowego, a następnie naciśnij przycisk, aby wznowić drukowanie. Upewnij się, że nośnik jest załadowany poprawnie do zasobnika 1 lub podajnika priorytetowego. Naciśnij przycisk, aby anulować zadanie drukowania. Opis panelu operacyjnego drukarki Lexmark E120n 36

37 Korzystanie z panelu operacyjnego Wydrukuj drugą stronę zadania drukowania dwustronnego Sekwencja : Kontynuuj miga Załaduj / Wyjmij papier włączona Wydrukuj drugą stronę bieżącego zadania drukowania dwustronnego. Włóż zadanie drukowania do podajnika priorytetowego, korzystając z instrukcji w menu podręcznym sterownika w celu odpowiedniego ułożenia stron, a następnie naciśnij przycisk, aby wznowić drukowanie. Naciśnij przycisk, aby anulować zadanie drukowania. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę. Pełna pamięć Sekwencja : Kontynuuj włączona Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Kontynuuj włączona Gotowa / Dane włączona Mało toneru / Wymień zestaw bębna światłoczułego włączona Błąd włączona Podstawowa Dodatkowa Drukarka przetwarza dane, lecz pamięć używana do zapisywania stron jest zapełniona. Naciśnij przycisk, aby usunąć komunikat i kontynuować drukowanie zadania (zadanie może nie zostać wydrukowane prawidłowo). Naciśnij i zwolnij przycisk, aby anulować zadanie. Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę (może być konieczne ponowne wysłanie zadania do drukowania). Aby uniknąć tego błędu w przyszłości: Upraszczaj zadania drukowania. Ograniczaj złożoność stron, zmniejszając zawartość teksu lub grafiki i usuwając niepotrzebne czcionki lub makra. Opis panelu operacyjnego drukarki Lexmark E120n 37

38 Korzystanie z panelu operacyjnego Błędy interfejsu sieciowego Sekwencja : Kontynuuj włączona Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Kontynuuj włączona Zacięcie papieru włączona Błąd włączona Drukarka nie może nawiązać połączenia z siecią. Podstawowa Dodatkowa Naciśnij przycisk, aby usunąć komunikat i kontynuować drukowanie. (Zadanie może zostać wydrukowane nieprawidłowo). Naciśnij i przytrzymaj przycisk, aby zresetować drukarkę (może być konieczne ponowne wysłanie zadania do drukowania). Interfejs hosta wyłączony Sekwencja : Kontynuuj włączona Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Kontynuuj włączona Załaduj / Wyjmij papier miga Zacięcie papieru miga Błąd włączona Port USB lub port sieciowy drukarki został wyłączony. Podstawowa Dodatkowa Naciśnij, aby usunąć komunikat. Wszystkie wysłane wcześniej zadania drukowania zostaną odrzucone przez drukarkę. Włącz port sieciowy, wybierając wartość inną niż Wyłączone dla opcji Bufor sieciowy w narzędziu do konfiguracji drukarki lokalnej (zobacz dysk CD-ROM Oprogramowanie i dokumentacja). Opis panelu operacyjnego drukarki Lexmark E120n 38

39 Korzystanie z panelu operacyjnego Zacięcie papieru w obszarze czujnika podawania Sekwencja : Uwaga: Wszystkie zacięcia oznaczone są tym samym kodem podstawowym.w celu określenia miejsca wystąpienia zacięcia zobacz dodatkową sekwencję. Kontynuuj włączona Zacięcie papieru włączona Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Kontynuuj włączona Gotowa / Dane włączona Zacięcie papieru włączona Podstawowa Dodatkowa Zacięcie papieru wystąpiło w obszarze czujnika podawania; mogło ono nastąpić w podajniku priorytetowym lub po pobraniu papieru z zasobnika i wprowadzeniu go do drukarki. Więcej informacji można znaleźć w sekcji Usuwanie zacięć nośnika na str. 53. Zacięcie papieru pomiędzy czujnikami podawania i odbiornika Uwaga: Wszystkie zacięcia oznaczone są tym samym kodem podstawowym. W celu określenia miejsca wystąpienia zacięcia zobacz dodatkową sekwencję. Sekwencja : Kontynuuj włączona Zacięcie papieru włączona Dodatkowa : Dwa razy szybko naciśnij przycisk sekwencję., aby wyświetlić dodatkową Kontynuuj włączona Mało toneru / Wymień zestaw bębna światłoczułego włączona Zacięcie papieru włączona Podstawowa Dodatkowa Wystąpiło zacięcie papieru i papier znajduje się pomiędzy czujnikami podawania i odbiornika. Więcej informacji można znaleźć w sekcji Usuwanie zacięć nośnika na str. 53. Opis panelu operacyjnego drukarki Lexmark E120n 39

40 Korzystanie z panelu operacyjnego Zacięcie papieru w obszarze czujnika odbiornika Sekwencja : Uwaga: Wszystkie zacięcia oznaczone są tym samym kodem podstawowym. W celu określenia miejsca wystąpienia zacięcia zobacz dodatkową sekwencję. Kontynuuj włączona Zacięcie papieru włączona Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Kontynuuj włączona Załaduj / Wyjmij papier włączona Zacięcie papieru włączona Wystąpiło zacięcie w obszarze czujnika odbiornika. Podstawowa Dodatkowa Więcej informacji można znaleźć w sekcji Usuwanie zacięć nośnika na str. 53. Zacięcie papieru w zasobniku 1 / podajniku priorytetowym Uwaga: Wszystkie zacięcia oznaczone są tym samym kodem podstawowym. W celu określenia miejsca wystąpienia zacięcia zobacz dodatkową sekwencję. Sekwencja : Kontynuuj włączona Zacięcie papieru włączona Dodatkowa : Dwa razy szybko naciśnij przycisk sekwencję., aby wyświetlić dodatkową Kontynuuj włączona Mało toneru / Wymień zestaw bębna światłoczułego włączona Załaduj / Wyjmij papier włączona Zacięcie papieru włączona Podstawowa Dodatkowa Zacięcie wystąpiło w zasobniku 1 / podajniku priorytetowym. Więcej informacji można znaleźć w sekcji Usuwanie zacięć nośnika na str. 53. Opis panelu operacyjnego drukarki Lexmark E120n 40

41 Korzystanie z panelu operacyjnego Zapis zasobów wyłączony Sekwencja : Kontynuuj włączona Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk sekwencję. Kontynuuj włączona Gotowa / Dane miga Błąd włączona, aby wyświetlić dodatkową Zbyt wiele pamięci przeznaczono na bufor drukowania. Podstawowa Dodatkowa Naciśnij przycisk, aby usunąć komunikat i kontynuować drukowanie. Zmniejsz rozmiar bufora lub ustaw na wartość Auto (patrz sekcja Korzystanie z rezydentnej strony internetowej drukarki na str. 44). Krótki papier Sekwencja : Kontynuuj włączona Błąd włączona Dodatkowa : Dwa razy szybko naciśnij przycisk, aby wyświetlić dodatkową sekwencję. Kontynuuj włączona Gotowa / Dane włączona Załaduj / Wyjmij papier włączona Błąd włączona Podstawowa Dodatkowa Zbyt mała długość papieru, aby wydrukować sformatowane dane. Ten błąd występuje, gdy drukarka nie rozpoznaje rozmiaru załadowanego nośnika lub gdy istnieje problem związany z podawaniem nośnika. Sprawdź, czy załadowany nośnik jest dość duży oraz czy wybrano właściwą wartość w menu rozmiaru papieru w narzędziu konfiguracji drukarki lokalnej (patrz dysk CD-ROM Oprogramowanie i dokumentacja). Naciśnij przycisk, aby usunąć komunikat i wznowić zadanie. Naciśnij przycisk, aby anulować zadanie drukowania. Opis panelu operacyjnego drukarki Lexmark E120n 41

42 Korzystanie z panelu operacyjnego Mało toneru Sekwencja : Kontynuuj włączona Mało toneru / Wymień zestaw bębna światłoczułego włączona Drukarka jest gotowa do pobierania i przetwarzania danych. Ponadto kończy się toner w kasecie z tonerem. Naciśnij przycisk, aby usunąć komunikat i kontynuować przetwarzanie zadania. Wyjmij kasetę z tonerem. Delikatnie potrząśnij kasetą z tonerem na boki oraz do przodu i do tyłu kilka razy, aby lepiej rozprowadzić toner, a następnie ponownie włóż kasetę do drukarki. Wielokrotnie powtórz te czynności. Jeśli wydruk pozostaje zbyt blady, wymień kasetę z tonerem. Aby uzyskać pomoc na ten temat, zobacz Wymiana kasety z tonerem na str. 68. Ostrzeżenie o zużyciu zestawu bębna światłoczułego o przedłużonej trwałości Sekwencja : Kontynuuj włączona Mało toneru / Wymień zestaw bębna światłoczułego mignie jeden raz Zestaw bębna światłoczułego o przedłużonej trwałości jest prawie zużyty i powinien zostać wkrótce wymieniony. Uwaga: Aby ten komunikat został wyświetlony, z poziomu strony internetowej musi być włączona opcja Alarm toneru (patrz Korzystanie z rezydentnej strony internetowej drukarki na str. 44). Naciśnij, aby usunąć komunikat i kontynuować drukowanie. Wymień zestaw bębna światłoczułego o przedłużonej trwałości. Aby uzyskać pomoc na ten temat, zobacz Wymiana zestawu bębna światłoczułego o przedłużonej trwałości na str. 71. Opis panelu operacyjnego drukarki Lexmark E120n 42

43 Korzystanie z panelu operacyjnego Wymień zestaw bębna światłoczułego o przedłużonej trwałości Sekwencja : Kontynuuj włączona Mało toneru / Wymień zestaw bębna światłoczułego miga Zestaw bębna światłoczułego o przedłużonej trwałości powinien wkrótce zostać wymieniony. Naciśnij, aby usunąć komunikat i kontynuować drukowanie. Wymień zestaw bębna światłoczułego o przedłużonej trwałości. Aby uzyskać pomoc na ten temat, zobacz Wymiana zestawu bębna światłoczułego o przedłużonej trwałości na str. 71. Nieobsługiwana kaseta z tonerem Sekwencja : Mało toneru / Wymień zestaw bębna światłoczułego włączona Błąd włączona Drukarka wykryła nieobsługiwaną kasetę z tonerem Wyjmij kasetę z tonerem i zainstaluj nową (patrz sekcja Wymiana kasety z tonerem na str. 68). Błąd wymagający serwisu Sekwencja : Kontynuuj miga Gotowa / Dane miga Mało toneru / Wymień zestaw bębna światłoczułego miga Załaduj / Wyjmij papier miga Zacięcie papieru miga Błąd miga W drukarce został wykryty błąd wymagający serwisu i drukowanie zostało zatrzymane. Wyłącz drukarkę i włącz ją ponownie. Jeśli kontrolki nadal migają, skontaktuj się działem obsługi klienta. Numer telefonu właściwy dla danego obszaru można znaleźć w witrynie internetowej firmy Lexmark pod adresem Opis panelu operacyjnego drukarki Lexmark E120n 43
