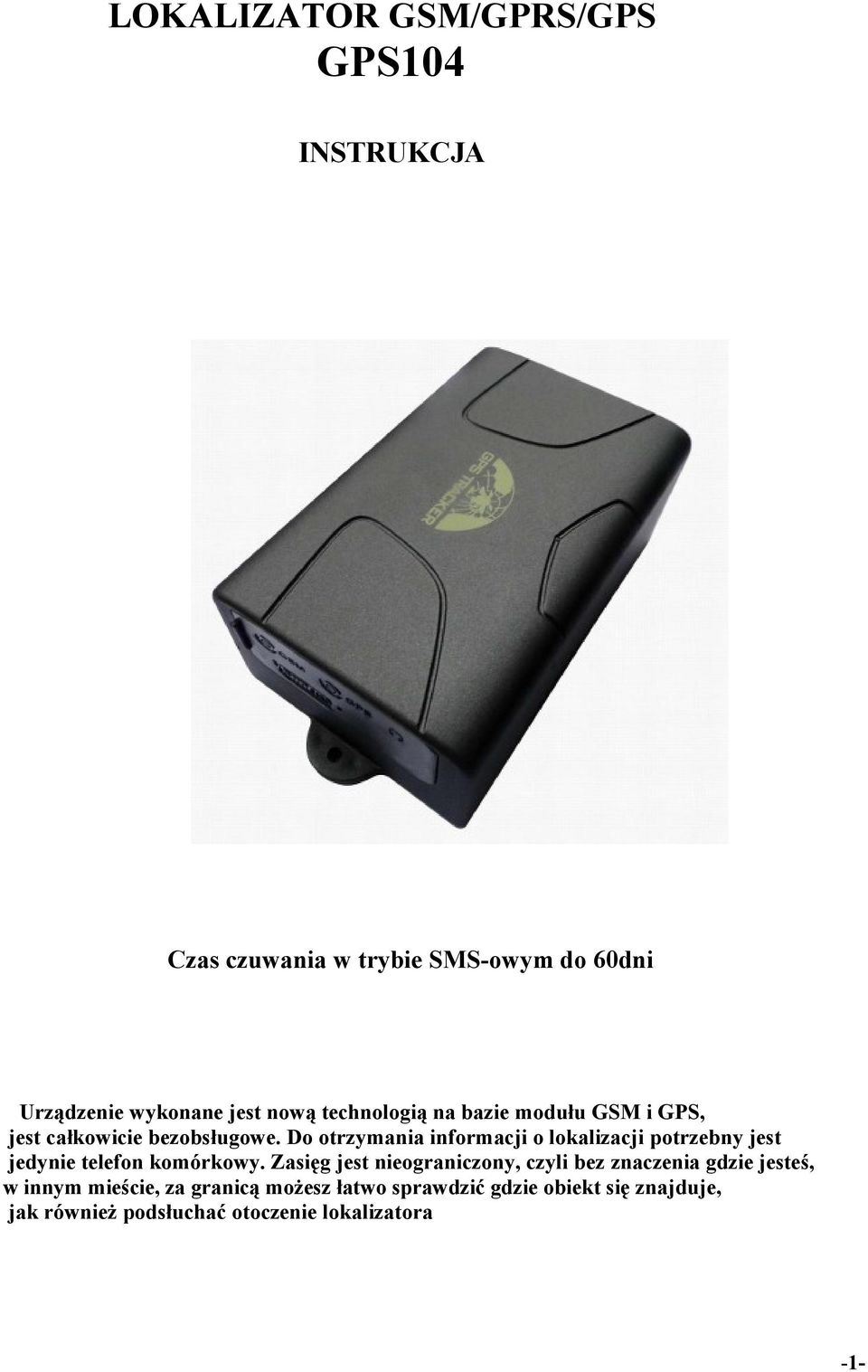

1 LOKALIZATOR GSM/GPRS/GPS GPS104 INSTRUKCJA Czas czuwania w trybie SMS-owym do 60dni Urządzenie wykonane jest nową technologią na bazie modułu GSM i GPS, jest całkowicie bezobsługowe. Do otrzymania informacji o lokalizacji potrzebny jest jedynie telefon komórkowy. Zasięg jest nieograniczony, czyli bez znaczenia gdzie jesteś, w innym mieście, za granicą możesz łatwo sprawdzić gdzie obiekt się znajduje, jak również podsłuchać otoczenie lokalizatora -1-

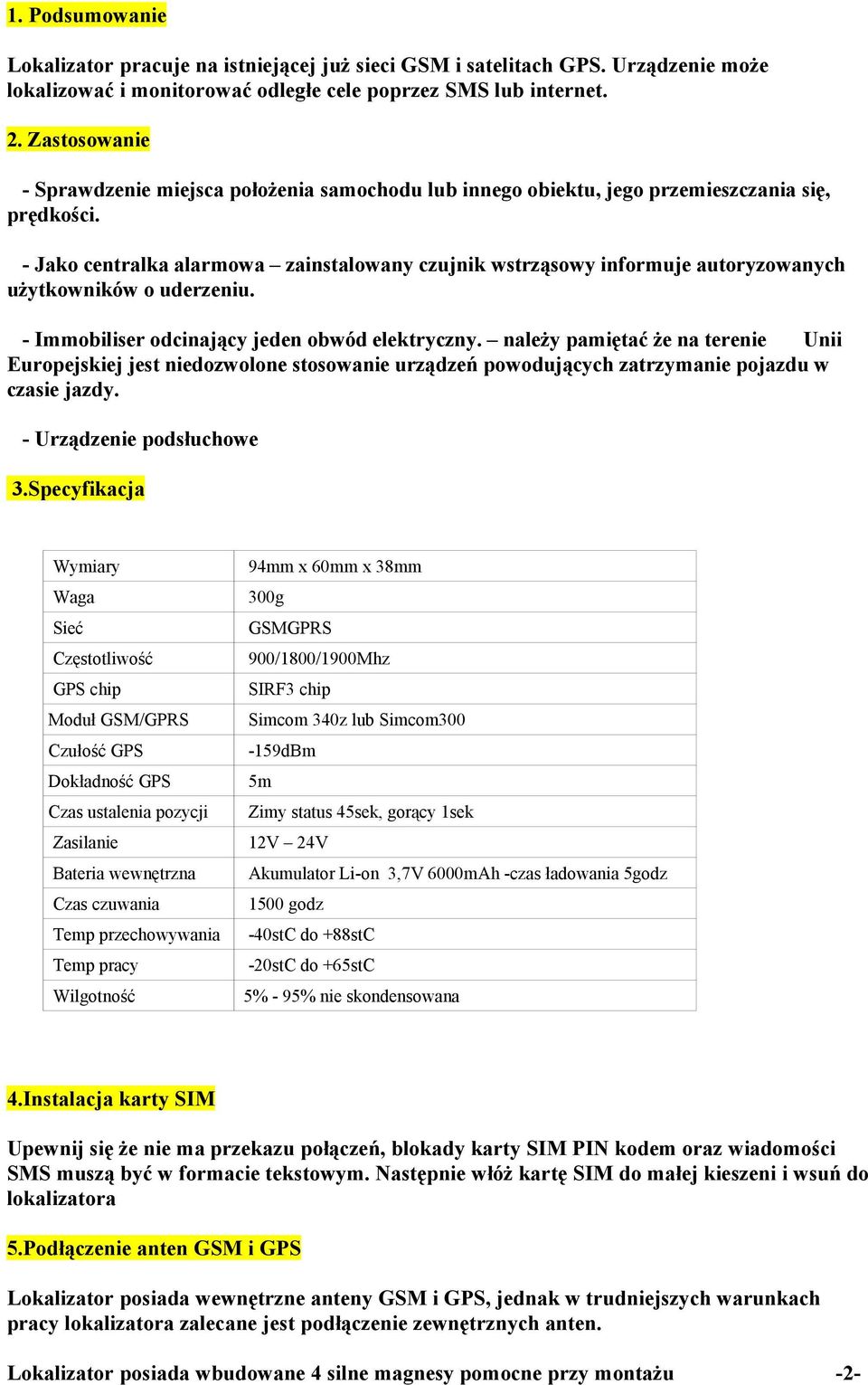

2 1. Podsumowanie Lokalizator pracuje na istniejącej już sieci GSM i satelitach GPS. Urządzenie może lokalizować i monitorować odległe cele poprzez SMS lub internet. 2. Zastosowanie - Sprawdzenie miejsca położenia samochodu lub innego obiektu, jego przemieszczania się, prędkości. - Jako centralka alarmowa zainstalowany czujnik wstrząsowy informuje autoryzowanych użytkowników o uderzeniu. - Immobiliser odcinający jeden obwód elektryczny. należy pamiętać że na terenie Unii Europejskiej jest niedozwolone stosowanie urządzeń powodujących zatrzymanie pojazdu w czasie jazdy. - Urządzenie podsłuchowe 3.Specyfikacja Wymiary 94mm x 60mm x 38mm Waga 300g Sieć GSMGPRS Częstotliwość 900/1800/1900Mhz GPS chip SIRF3 chip Moduł GSM/GPRS Simcom 340z lub Simcom300 Czułość GPS -159dBm Dokładność GPS 5m Czas ustalenia pozycji Zimy status 45sek, gorący 1sek Zasilanie 12V 24V Bateria wewnętrzna Akumulator Li-on 3,7V 6000mAh -czas ładowania 5godz Czas czuwania 1500 godz Temp przechowywania -40stC do +88stC Temp pracy -20stC do +65stC Wilgotność 5% - 95% nie skondensowana 4.Instalacja karty SIM Upewnij się że nie ma przekazu połączeń, blokady karty SIM PIN kodem oraz wiadomości SMS muszą być w formacie tekstowym. Następnie włóż kartę SIM do małej kieszeni i wsuń do lokalizatora 5.Podłączenie anten GSM i GPS Lokalizator posiada wewnętrzne anteny GSM i GPS, jednak w trudniejszych warunkach pracy lokalizatora zalecane jest podłączenie zewnętrznych anten. Lokalizator posiada wbudowane 4 silne magnesy pomocne przy montażu -2-

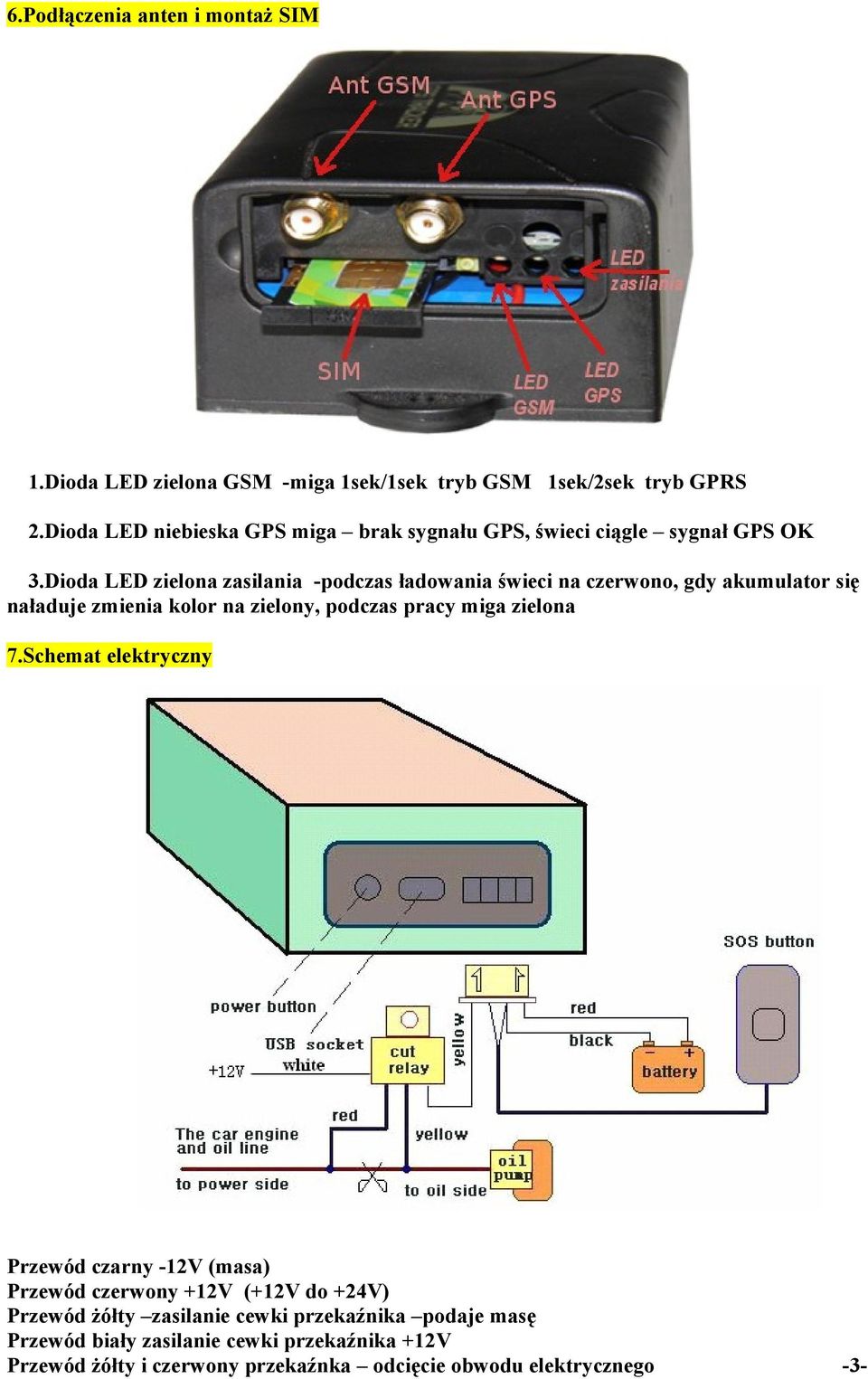

3 6.Podłączenia anten i montaż SIM 1.Dioda LED zielona GSM -miga 1sek/1sek tryb GSM 1sek/2sek tryb GPRS 2.Dioda LED niebieska GPS miga brak sygnału GPS, świeci ciągle sygnał GPS OK 3.Dioda LED zielona zasilania -podczas ładowania świeci na czerwono, gdy akumulator się naładuje zmienia kolor na zielony, podczas pracy miga zielona 7.Schemat elektryczny Przewód czarny -12V (masa) Przewód czerwony +12V (+12V do +24V) Przewód żółty zasilanie cewki przekaźnika podaje masę Przewód biały zasilanie cewki przekaźnika +12V Przewód żółty i czerwony przekaźnka odcięcie obwodu elektrycznego -3-

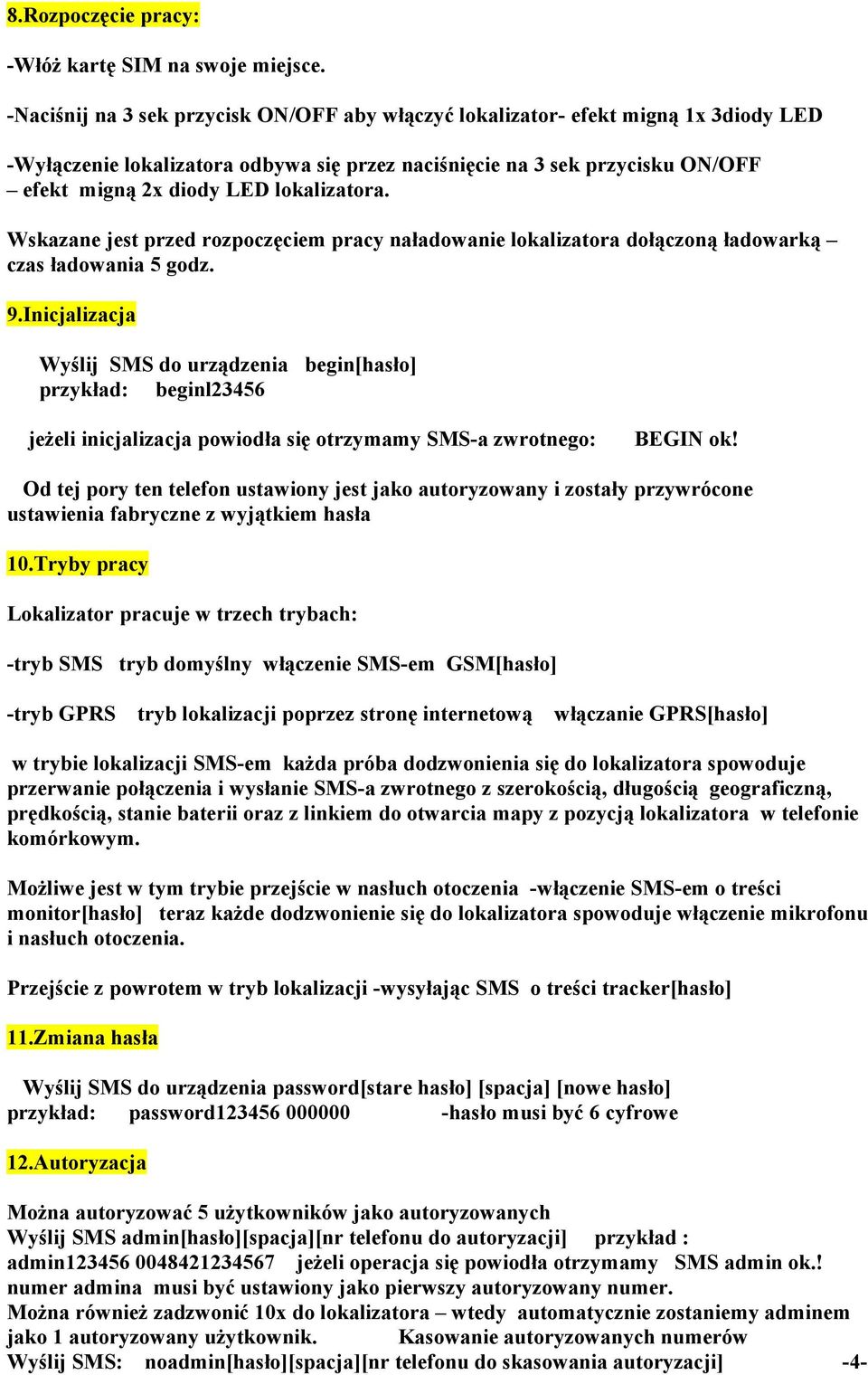

4 8.Rozpoczęcie pracy: -Włóż kartę SIM na swoje miejsce. -Naciśnij na 3 sek przycisk ON/OFF aby włączyć lokalizator- efekt migną 1x 3diody LED -Wyłączenie lokalizatora odbywa się przez naciśnięcie na 3 sek przycisku ON/OFF efekt migną 2x diody LED lokalizatora. Wskazane jest przed rozpoczęciem pracy naładowanie lokalizatora dołączoną ładowarką czas ładowania 5 godz. 9.Inicjalizacja Wyślij SMS do urządzenia begin[hasło] przykład: beginl23456 jeżeli inicjalizacja powiodła się otrzymamy SMS-a zwrotnego: BEGIN ok! Od tej pory ten telefon ustawiony jest jako autoryzowany i zostały przywrócone ustawienia fabryczne z wyjątkiem hasła 10.Tryby pracy Lokalizator pracuje w trzech trybach: -tryb SMS tryb domyślny włączenie SMS-em GSM[hasło] -tryb GPRS tryb lokalizacji poprzez stronę internetową włączanie GPRS[hasło] w trybie lokalizacji SMS-em każda próba dodzwonienia się do lokalizatora spowoduje przerwanie połączenia i wysłanie SMS-a zwrotnego z szerokością, długością geograficzną, prędkością, stanie baterii oraz z linkiem do otwarcia mapy z pozycją lokalizatora w telefonie komórkowym. Możliwe jest w tym trybie przejście w nasłuch otoczenia -włączenie SMS-em o treści monitor[hasło] teraz każde dodzwonienie się do lokalizatora spowoduje włączenie mikrofonu i nasłuch otoczenia. Przejście z powrotem w tryb lokalizacji -wysyłając SMS o treści tracker[hasło] 11.Zmiana hasła Wyślij SMS do urządzenia password[stare hasło] [spacja] [nowe hasło] przykład: password hasło musi być 6 cyfrowe 12.Autoryzacja Można autoryzować 5 użytkowników jako autoryzowanych Wyślij SMS admin[hasło][spacja][nr telefonu do autoryzacji] przykład : admin jeżeli operacja się powiodła otrzymamy SMS admin ok.! numer admina musi być ustawiony jako pierwszy autoryzowany numer. Można również zadzwonić 10x do lokalizatora wtedy automatycznie zostaniemy adminem jako 1 autoryzowany użytkownik. Kasowanie autoryzowanych numerów Wyślij SMS: noadmin[hasło][spacja][nr telefonu do skasowania autoryzacji] -4-

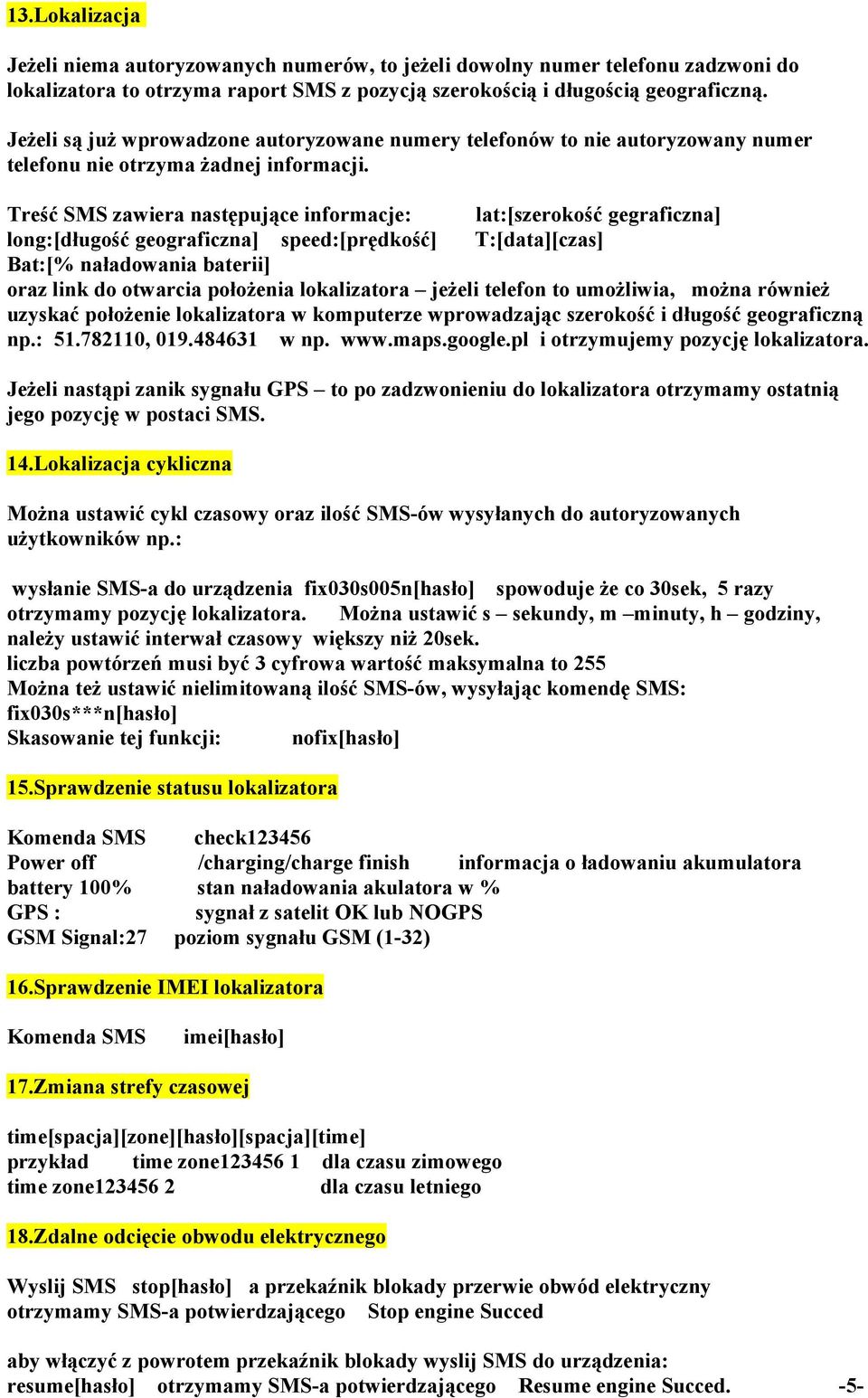

5 13.Lokalizacja Jeżeli niema autoryzowanych numerów, to jeżeli dowolny numer telefonu zadzwoni do lokalizatora to otrzyma raport SMS z pozycją szerokością i długością geograficzną. Jeżeli są już wprowadzone autoryzowane numery telefonów to nie autoryzowany numer telefonu nie otrzyma żadnej informacji. Treść SMS zawiera następujące informacje: lat:[szerokość gegraficzna] long:[długość geograficzna] speed:[prędkość] T:[data][czas] Bat:[% naładowania baterii] oraz link do otwarcia położenia lokalizatora jeżeli telefon to umożliwia, można również uzyskać położenie lokalizatora w komputerze wprowadzając szerokość i długość geograficzną np.: , w np. i otrzymujemy pozycję lokalizatora. Jeżeli nastąpi zanik sygnału GPS to po zadzwonieniu do lokalizatora otrzymamy ostatnią jego pozycję w postaci SMS. 14.Lokalizacja cykliczna Można ustawić cykl czasowy oraz ilość SMS-ów wysyłanych do autoryzowanych użytkowników np.: wysłanie SMS-a do urządzenia fix030s005n[hasło] spowoduje że co 30sek, 5 razy otrzymamy pozycję lokalizatora. Można ustawić s sekundy, m minuty, h godziny, należy ustawić interwał czasowy większy niż 20sek. liczba powtórzeń musi być 3 cyfrowa wartość maksymalna to 255 Można też ustawić nielimitowaną ilość SMS-ów, wysyłając komendę SMS: fix030s***n[hasło] Skasowanie tej funkcji: nofix[hasło] 15.Sprawdzenie statusu lokalizatora Komenda SMS check Power off /charging/charge finish informacja o ładowaniu akumulatora battery 100% stan naładowania akulatora w % GPS : sygnał z satelit OK lub NOGPS GSM Signal:27 poziom sygnału GSM (1-32) 16.Sprawdzenie IMEI lokalizatora Komenda SMS imei[hasło] 17.Zmiana strefy czasowej time[spacja][zone][hasło][spacja][time] przykład time zone dla czasu zimowego time zone dla czasu letniego 18.Zdalne odcięcie obwodu elektrycznego Wyslij SMS stop[hasło] a przekaźnik blokady przerwie obwód elektryczny otrzymamy SMS-a potwierdzającego Stop engine Succed aby włączyć z powrotem przekaźnik blokady wyslij SMS do urządzenia: resume[hasło] otrzymamy SMS-a potwierdzającego Resume engine Succed. -5-

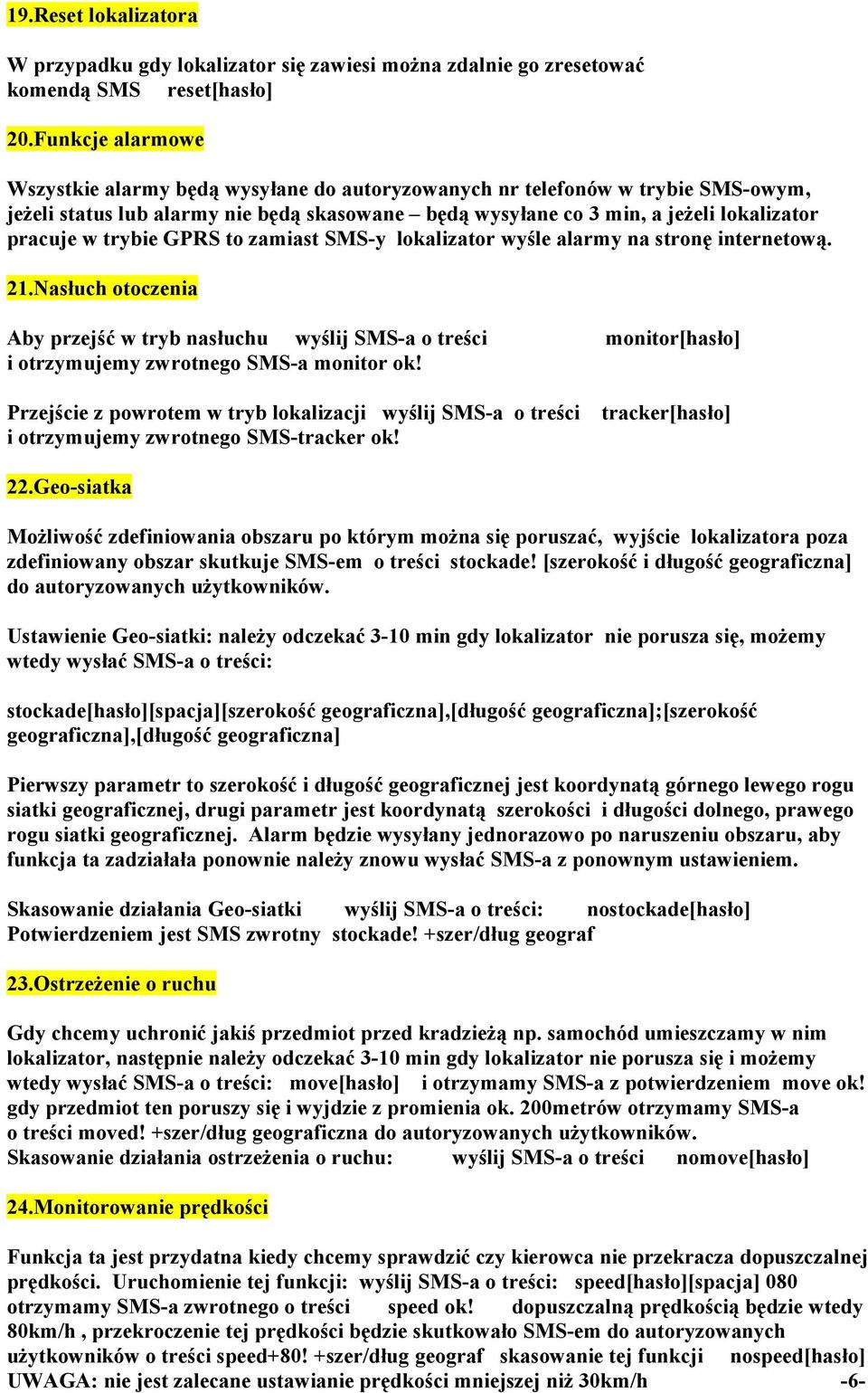

6 19.Reset lokalizatora W przypadku gdy lokalizator się zawiesi można zdalnie go zresetować komendą SMS reset[hasło] 20.Funkcje alarmowe Wszystkie alarmy będą wysyłane do autoryzowanych nr telefonów w trybie SMS-owym, jeżeli status lub alarmy nie będą skasowane będą wysyłane co 3 min, a jeżeli lokalizator pracuje w trybie GPRS to zamiast SMS-y lokalizator wyśle alarmy na stronę internetową. 21.Nasłuch otoczenia Aby przejść w tryb nasłuchu wyślij SMS-a o treści monitor[hasło] i otrzymujemy zwrotnego SMS-a monitor ok! Przejście z powrotem w tryb lokalizacji wyślij SMS-a o treści tracker[hasło] i otrzymujemy zwrotnego SMS-tracker ok! 22.Geo-siatka Możliwość zdefiniowania obszaru po którym można się poruszać, wyjście lokalizatora poza zdefiniowany obszar skutkuje SMS-em o treści stockade! [szerokość i długość geograficzna] do autoryzowanych użytkowników. Ustawienie Geo-siatki: należy odczekać 3-10 min gdy lokalizator nie porusza się, możemy wtedy wysłać SMS-a o treści: stockade[hasło][spacja][szerokość geograficzna],[długość geograficzna];[szerokość geograficzna],[długość geograficzna] Pierwszy parametr to szerokość i długość geograficznej jest koordynatą górnego lewego rogu siatki geograficznej, drugi parametr jest koordynatą szerokości i długości dolnego, prawego rogu siatki geograficznej. Alarm będzie wysyłany jednorazowo po naruszeniu obszaru, aby funkcja ta zadziałała ponownie należy znowu wysłać SMS-a z ponownym ustawieniem. Skasowanie działania Geo-siatki wyślij SMS-a o treści: nostockade[hasło] Potwierdzeniem jest SMS zwrotny stockade! +szer/dług geograf 23.Ostrzeżenie o ruchu Gdy chcemy uchronić jakiś przedmiot przed kradzieżą np. samochód umieszczamy w nim lokalizator, następnie należy odczekać 3-10 min gdy lokalizator nie porusza się i możemy wtedy wysłać SMS-a o treści: move[hasło] i otrzymamy SMS-a z potwierdzeniem move ok! gdy przedmiot ten poruszy się i wyjdzie z promienia ok. 200metrów otrzymamy SMS-a o treści moved! +szer/dług geograficzna do autoryzowanych użytkowników. Skasowanie działania ostrzeżenia o ruchu: wyślij SMS-a o treści nomove[hasło] 24.Monitorowanie prędkości Funkcja ta jest przydatna kiedy chcemy sprawdzić czy kierowca nie przekracza dopuszczalnej prędkości. Uruchomienie tej funkcji: wyślij SMS-a o treści: speed[hasło][spacja] 080 otrzymamy SMS-a zwrotnego o treści speed ok! dopuszczalną prędkością będzie wtedy 80km/h, przekroczenie tej prędkości będzie skutkowało SMS-em do autoryzowanych użytkowników o treści speed+80! +szer/dług geograf skasowanie tej funkcji nospeed[hasło] UWAGA: nie jest zalecane ustawianie prędkości mniejszej niż 30km/h -6-

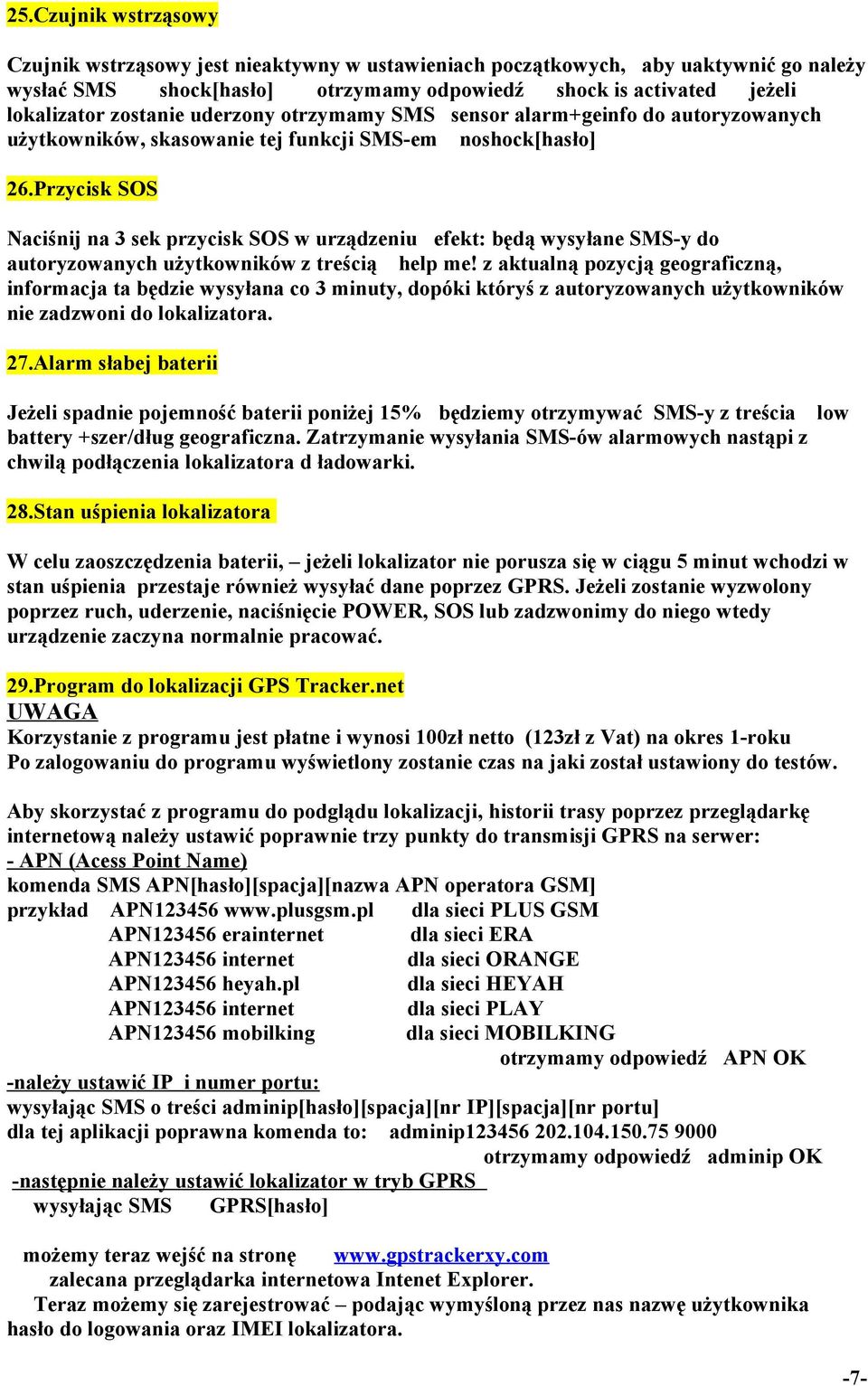

7 25.Czujnik wstrząsowy Czujnik wstrząsowy jest nieaktywny w ustawieniach początkowych, aby uaktywnić go należy wysłać SMS shock[hasło] otrzymamy odpowiedź shock is activated jeżeli lokalizator zostanie uderzony otrzymamy SMS sensor alarm+geinfo do autoryzowanych użytkowników, skasowanie tej funkcji SMS-em noshock[hasło] 26.Przycisk SOS Naciśnij na 3 sek przycisk SOS w urządzeniu efekt: będą wysyłane SMS-y do autoryzowanych użytkowników z treścią help me! z aktualną pozycją geograficzną, informacja ta będzie wysyłana co 3 minuty, dopóki któryś z autoryzowanych użytkowników nie zadzwoni do lokalizatora. 27.Alarm słabej baterii Jeżeli spadnie pojemność baterii poniżej 15% będziemy otrzymywać SMS-y z treścia low battery +szer/dług geograficzna. Zatrzymanie wysyłania SMS-ów alarmowych nastąpi z chwilą podłączenia lokalizatora d ładowarki. 28.Stan uśpienia lokalizatora W celu zaoszczędzenia baterii, jeżeli lokalizator nie porusza się w ciągu 5 minut wchodzi w stan uśpienia przestaje również wysyłać dane poprzez GPRS. Jeżeli zostanie wyzwolony poprzez ruch, uderzenie, naciśnięcie POWER, SOS lub zadzwonimy do niego wtedy urządzenie zaczyna normalnie pracować. 29.Program do lokalizacji GPS Tracker.net UWAGA Korzystanie z programu jest płatne i wynosi 100zł netto (123zł z Vat) na okres 1-roku Po zalogowaniu do programu wyświetlony zostanie czas na jaki został ustawiony do testów. Aby skorzystać z programu do podglądu lokalizacji, historii trasy poprzez przeglądarkę internetową należy ustawić poprawnie trzy punkty do transmisji GPRS na serwer: - APN (Acess Point Name) komenda SMS APN[hasło][spacja][nazwa APN operatora GSM] przykład APN dla sieci PLUS GSM APN erainternet dla sieci ERA APN internet dla sieci ORANGE APN heyah.pl dla sieci HEYAH APN internet APN mobilking dla sieci PLAY dla sieci MOBILKING otrzymamy odpowiedź APN OK -należy ustawić IP i numer portu: wysyłając SMS o treści adminip[hasło][spacja][nr IP][spacja][nr portu] dla tej aplikacji poprawna komenda to: adminip otrzymamy odpowiedź adminip OK -następnie należy ustawić lokalizator w tryb GPRS wysyłając SMS GPRS[hasło] możemy teraz wejść na stronę zalecana przeglądarka internetowa Intenet Explorer. Teraz możemy się zarejestrować podając wymyśloną przez nas nazwę użytkownika hasło do logowania oraz IMEI lokalizatora. -7-

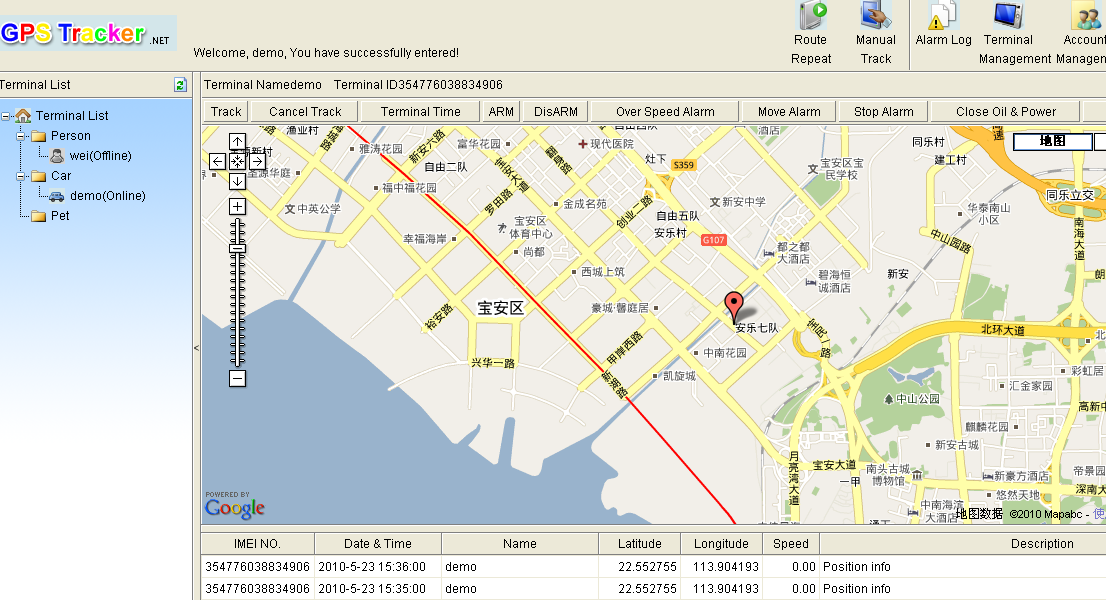

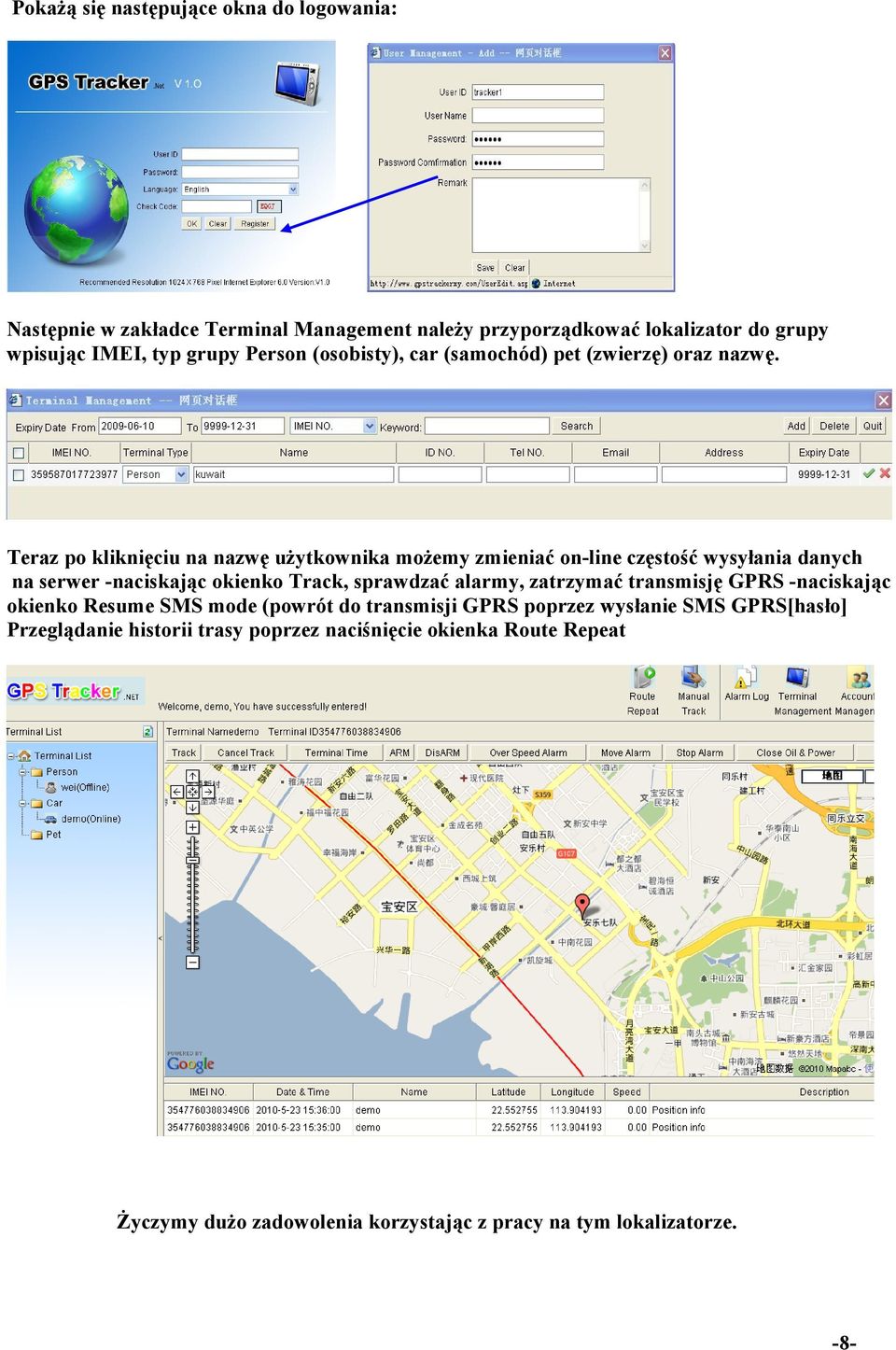

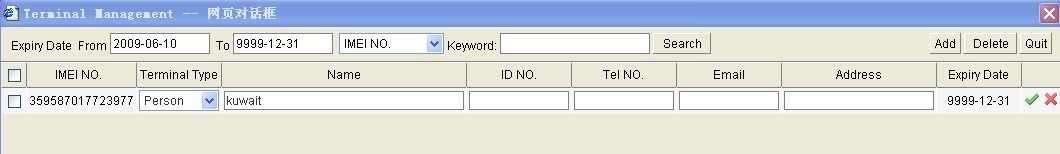

8 Pokażą się następujące okna do logowania: Następnie w zakładce Terminal Management należy przyporządkować lokalizator do grupy wpisując IMEI, typ grupy Person (osobisty), car (samochód) pet (zwierzę) oraz nazwę. Teraz po kliknięciu na nazwę użytkownika możemy zmieniać on-line częstość wysyłania danych na serwer -naciskając okienko Track, sprawdzać alarmy, zatrzymać transmisję GPRS -naciskając okienko Resume SMS mode (powrót do transmisji GPRS poprzez wysłanie SMS GPRS[hasło] Przeglądanie historii trasy poprzez naciśnięcie okienka Route Repeat Życzymy dużo zadowolenia korzystając z pracy na tym lokalizatorze. -8-
