1 KNURÓW UL. B. CHROBREGO 11/6 TEL /FAX P R A C O W N I A P R O J E K T O W A PROJEKTY KONSTRUKCYJNO- WYKONAWCZE PROJEKTY ARCHITEKTONICZO- BUDOWLANE AUDYTIING ENERGETYCZNY CERTYFIKACJA ENERGETYCZNA PROJEKTY BRANŻOWE OPERATY WODNO- PRAWNE DOKUMENTACJA GEOTECHNICZNA EKSPERTYZY I OCENY TECHNICZNE PRZYGOTOWANIE DOKUMENTACJI ZGODNIE Z USTAWĄ O ZAMÓWIENIACH PUBLICZNYCH KOSZTORYSOWANIE NADZORY INWESTORSKIE KIEROWNICTWO BUDÓW PRZEGLĄDY TECHNICZNE OBIEKTÓW PROJEKT WYKONAWCZY NOWEGO BUDYNKU BIUROWEGO TECHNOPARK GLIWICE W GLIWICACH PRZY UL. WINCENTEGO POLA -ANEKS INWESTOR: Park Naukowo Technologiczny TECHNOPARK GLIWICE Sp. z o.o. Ul. Konarskiego 18C Gliwice LOKALIZACJA INWESTYCJI: Ul. Wincentego Pola GLIWICE NUMER EWIDENCYJNY DZIAŁKI: 30, 32, 34, 43, 710/2 STADIUM OPRACOWANIA: - PROJEKT WYKONAWCZY NUMER OPRACOWANIA: 152/2013 DATA: AUTORZY OPRACOWANIA: 1) PROJEKTANT: INŻ. MICHAŁ WAŁKUSKI NR UPR.: SLK/1478/PWOK/06 NR OIIB.: SLK/BO/4583/07 2) SPRAWDZAJĄCY: MGR INŻ. PAWEŁ PETRYSZAK NR UPR.: SLK/2816/POOK/09 NR OIIB.: SLK/BO/6451/10 3) OPRACOWUJĄCY: WOJCIECH ANDRZEJCZAK 4) OPRACOWUJĄCY: AGNIESZKA PACIA UWAGA: Wszelkie zmiany w projekcie wymagają pisemnej zgody autora projektu. NIP ; REGON KONTO: PKO BP S.A

pl P R A C O W N I A P R O J E K T O W A PROJEKTY KONSTRUKCYJNO- WYKONAWCZE PROJEKTY ARCHITEKTONICZO- BUDOWLANE AUDYTIING ENERGETYCZNY CERTYFIKACJA ENERGETYCZNA PROJEKTY BRANŻOWE OPERATY WODNO-

2 Projekt wykonawczy nowego budynku biurowego TECHNOPARK GLIWICE w Gliwicach przy ul. Wincentego Pola - aneks SPIS TREŚCI DANE OGÓLNE PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA 4 2. ROZWIĄZANIA KONSTRUKCYJNO-MATERIAŁOWE ŚCIANY DOCIEPLENIE ŚCIAN SZYB WINDY 6 2

1. PODSTAWA OPRACOWANIA 4 1.2. ZAKRES OPRACOWANIA 4 2.

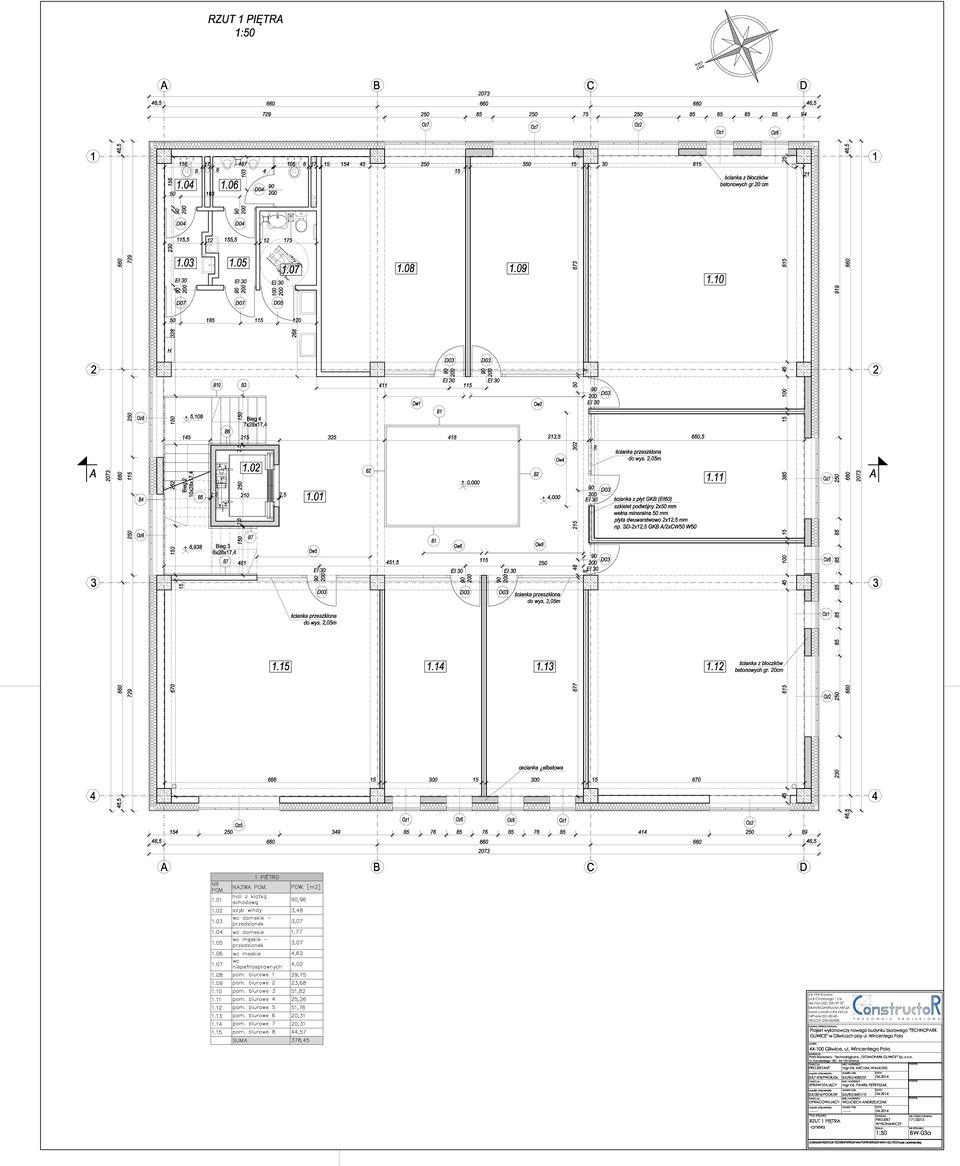

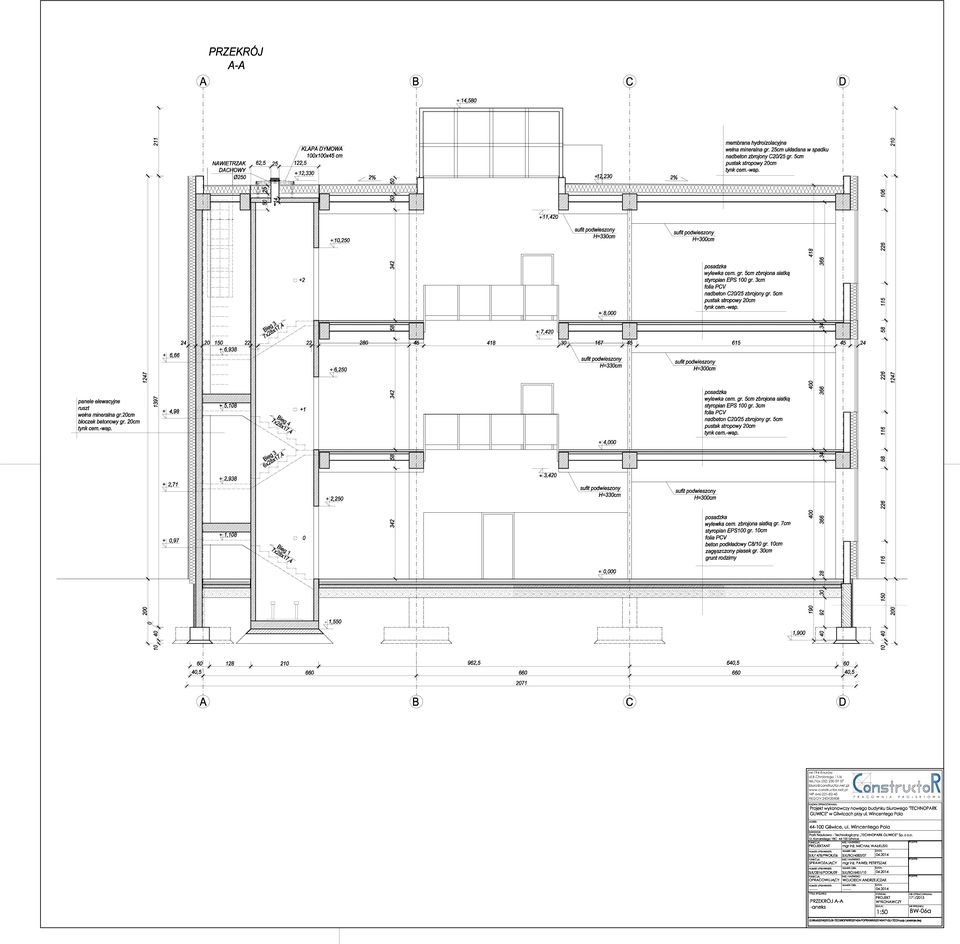

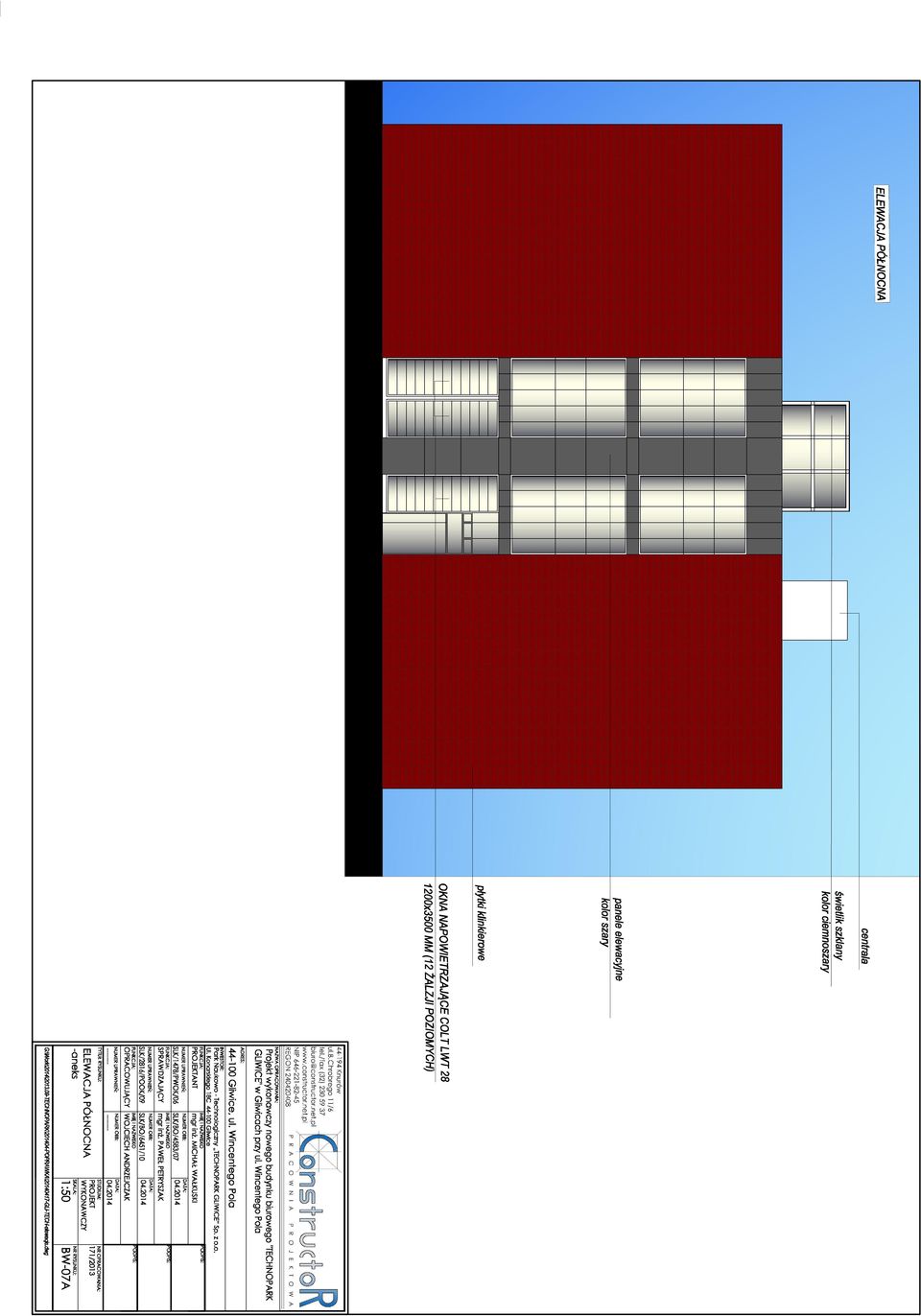

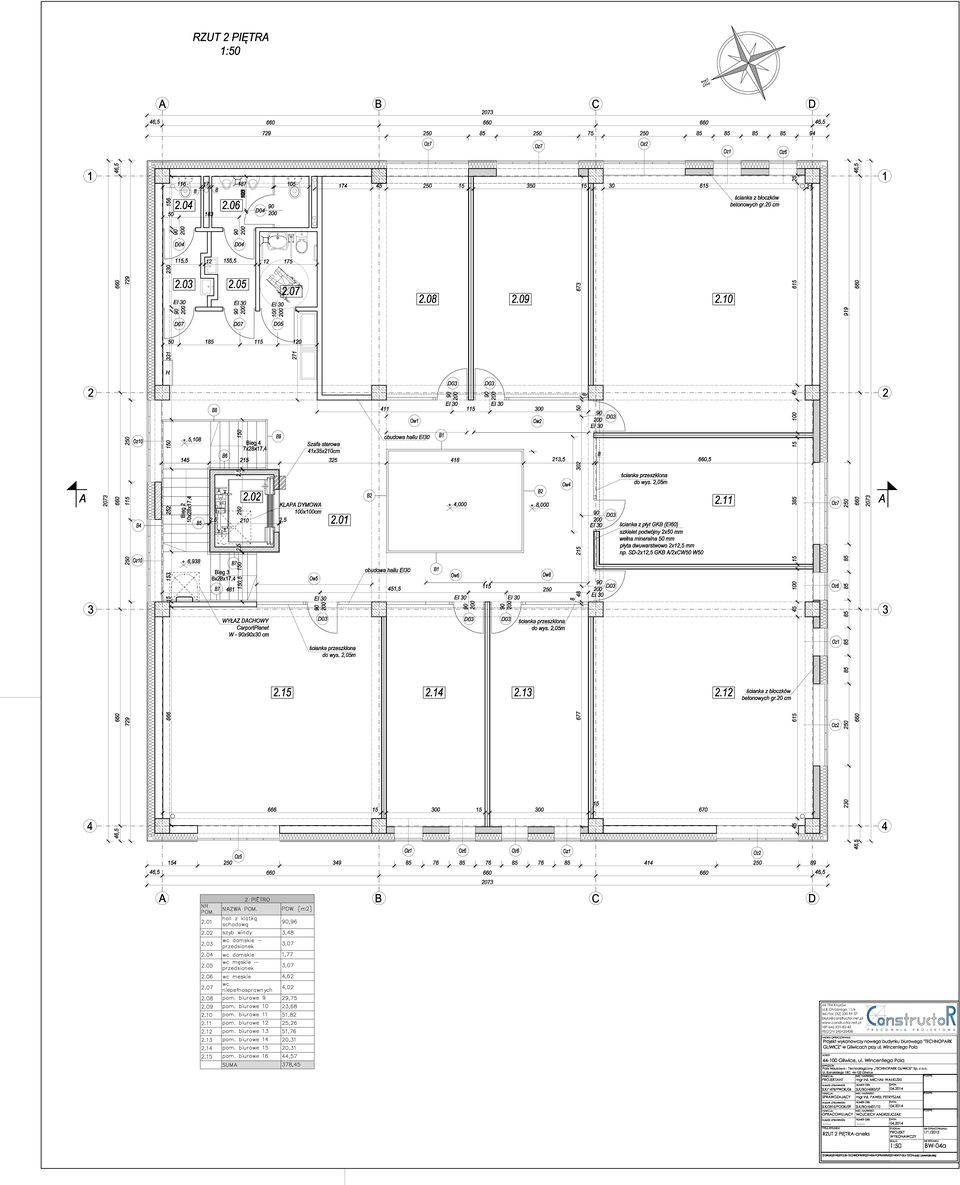

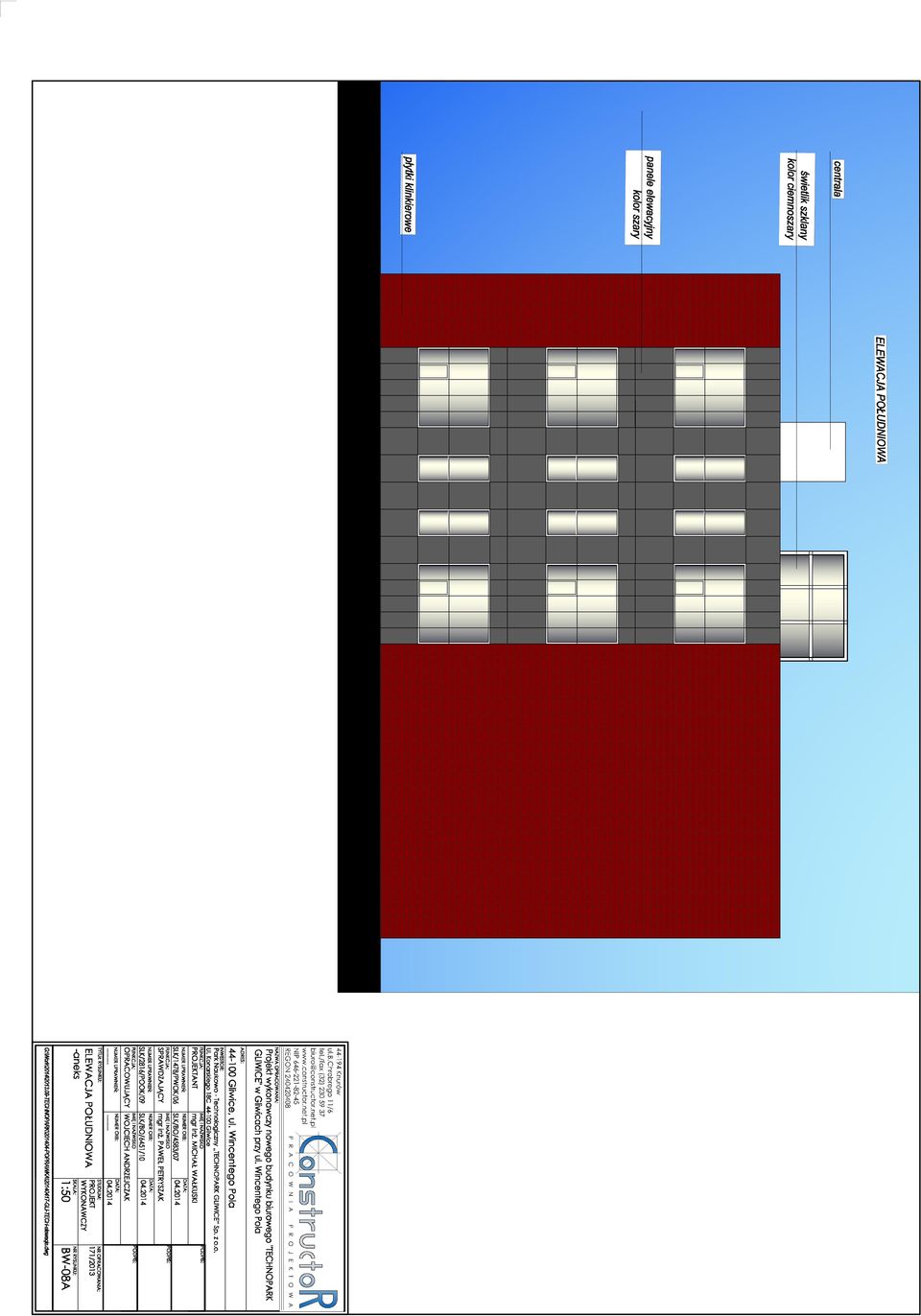

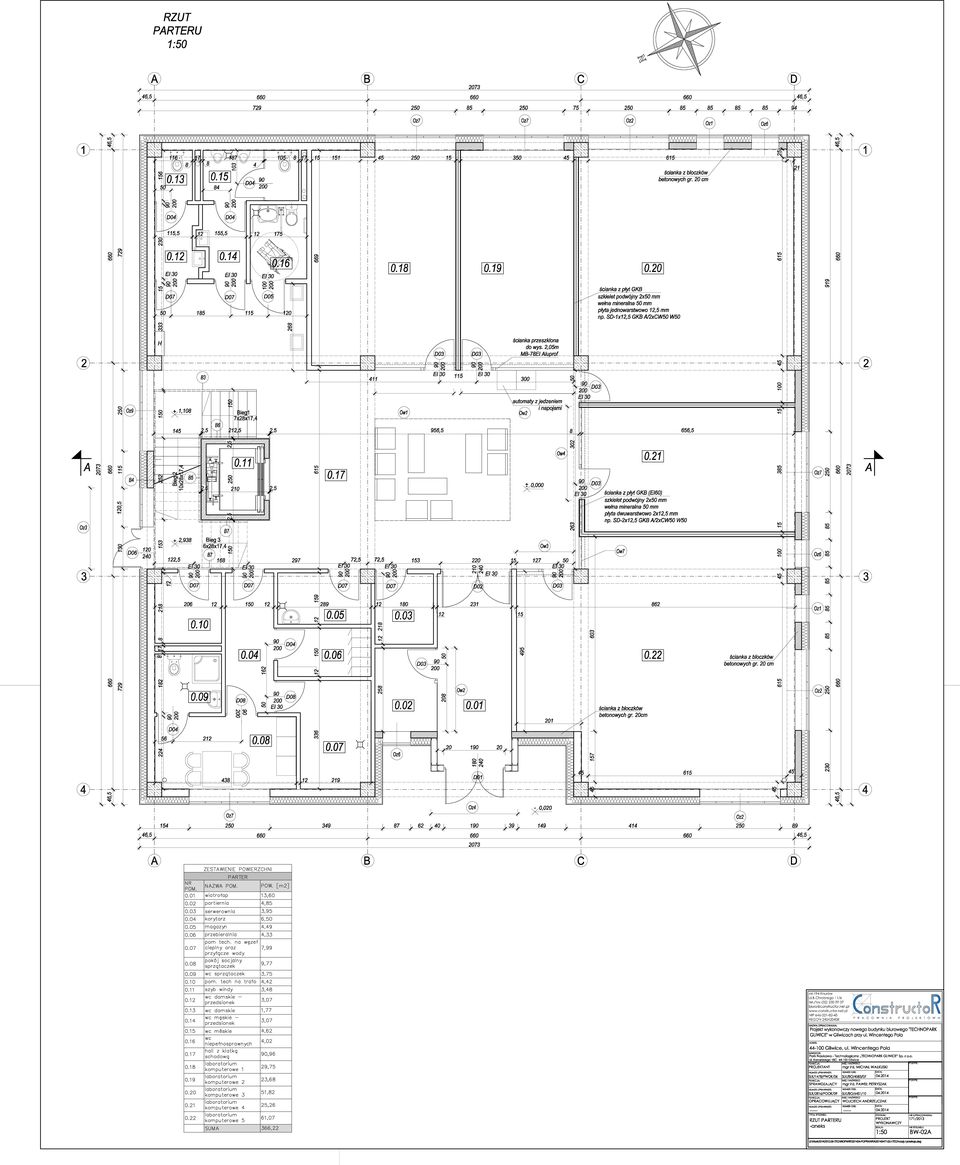

3 Projekt wykonawczy nowego budynku biurowego TECHNOPARK GLIWICE w Gliwicach przy ul. Wincentego Pola - aneks SPIS ZAŁĄCZNIKÓW 1. KOPIA UPRAWNIEŃ BUDOWLANYCH INŻ. MICHAŁ WAŁKUSKI 2. KOPIA ZAŚWIADCZENIA O PRZYNALEŻNOŚCI DO SOIIB INŻ. MICHAŁ WAŁKUSKI 3. OŚWIADCZENIE PROJEKTANTA MICHAŁ WAŁKUSKI 4. KOPIA UPRAWNIEŃ BUDOWLANYCH MGR INŻ. PAWEŁ PETRYSZAK 5. KOPIA ZAŚWIADCZENIA O PRZYNALEŻNOŚCI DO SOIIB INŻ MGR INŻ. PAWEŁ PETRYSZAK 6. OŚWIADCZENIE PROJEKTANTA MGR INŻ. PAWEŁ PETRYSZAK SPIS RYSUNKÓW ARCHITEKTONICZNE: 1. RZUT PARTERU BW-02a 2. RZUT 1 PIĘTRA BW-03a 3. RZUT 2 PIĘTRA BW-04a 4. PRZEKRÓJ A-A BW-06a 5. ELEWACJA PÓŁNOCNA BW-07a 6. ELEWACJA POŁUDNIOWA BW-08a 7. ELEWACJA WSCHODNIA BW-09a 8. ELEWACJA ZACHODNIA BW-10a 9. ZESTAWIENIE STOLARKI OKIENNEJ I DRZWIOWEJ BW-11a 3

KOPIA ZAŚWIADCZENIA O PRZYNALEŻNOŚCI DO SOIIB INŻ MGR INŻ. PAWEŁ PETRYSZAK 6. OŚWIADCZENIE PROJEKTANTA MGR INŻ. PAWEŁ PETRYSZAK SPIS RYSUNKÓW ARCHITEKTONICZNE: 1. RZUT PARTERU BW-02a 2.

4 Projekt wykonawczy nowego budynku biurowego TECHNOPARK GLIWICE w Gliwicach przy ul. Wincentego Pola - aneks DANE OGÓLNE 1.1. Podstawa opracowania Projekt budowlany i wykonawczy Ustalenia z inwestorem w zakresie projektowanej inwestycji Mapa do celów projektowych Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego 1.2. Zakres opracowania Przedmiotem opracowania jest aneks do projektu budynku biurowego dla zadania pt. Projekt wykonawczy nowego budynku biurowego TECHNOPARK GLIWICE w Gliwicach przy ul. Wincentego Pola. Obiekt położony będzie w miejscowości Gliwice przy ul. Wincentego Pola, na działkach o nr ewid.: 30, 32, 34, 710/2 W ramach aneksu przewiduje się następujące zmiany w stosunku do projektu pierwotnego: Zmiana systemu wentylowanej okładziny elewacyjnej Zmiana stolarki okiennej wraz z likwidacją żaluzji zewnętrznych Zmiana szybu windowego na żelbetowy monolityczny Zmiana klimatyzacji Zmiana instalacji elektrycznej w zakresie wynikłym ze zmian klimatyzacji Przewiduje się budowę nowoprojektowanego budynku biurowego na terenie uprzednio przygotowanym pod inwestycję wraz z budową drogi zjazdu, zaplecza parkingowego oraz przyłączy. 4

przestrzennego 1.2. Zakres opracowania Przedmiotem opracowania jest aneks do projektu budynku biurowego dla zadania pt.

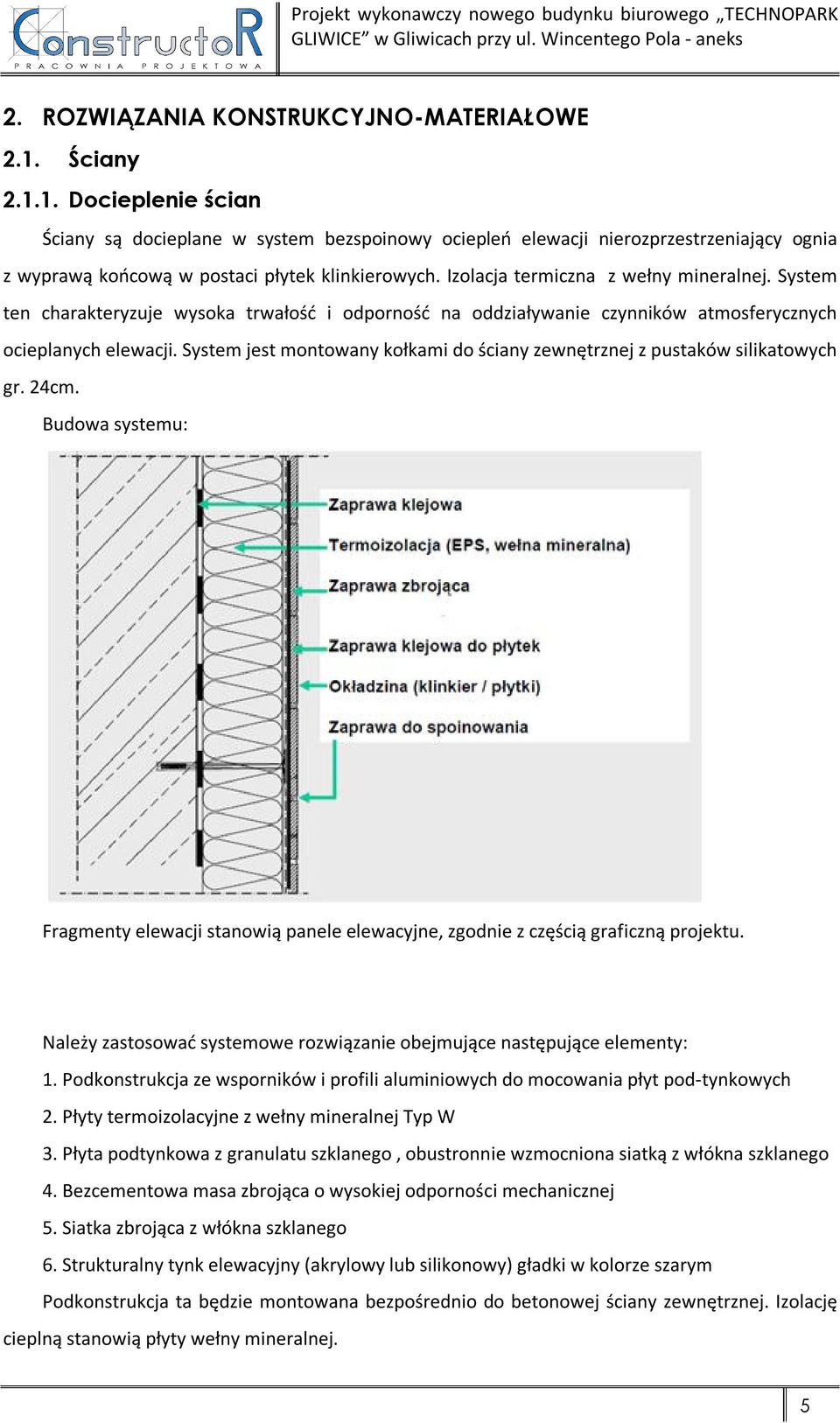

5 Projekt wykonawczy nowego budynku biurowego TECHNOPARK GLIWICE w Gliwicach przy ul. Wincentego Pola - aneks 2. ROZWIĄZANIA KONSTRUKCYJNO-MATERIAŁOWE 2.1. Ściany Docieplenie ścian Ściany są docieplane w system bezspoinowy ociepleń elewacji nierozprzestrzeniający ognia z wyprawą końcową w postaci płytek klinkierowych. Izolacja termiczna z wełny mineralnej. System ten charakteryzuje wysoka trwałość i odporność na oddziaływanie czynników atmosferycznych ocieplanych elewacji. System jest montowany kołkami do ściany zewnętrznej z pustaków silikatowych gr. 24cm. Budowa systemu: Fragmenty elewacji stanowią panele elewacyjne, zgodnie z częścią graficzną projektu. Należy zastosować systemowe rozwiązanie obejmujące następujące elementy: 1. Podkonstrukcja ze wsporników i profili aluminiowych do mocowania płyt pod-tynkowych 2. Płyty termoizolacyjne z wełny mineralnej Typ W 3. Płyta podtynkowa z granulatu szklanego, obustronnie wzmocniona siatką z włókna szklanego 4. Bezcementowa masa zbrojąca o wysokiej odporności mechanicznej 5. Siatka zbrojąca z włókna szklanego 6. Strukturalny tynk elewacyjny (akrylowy lub silikonowy) gładki w kolorze szarym Podkonstrukcja ta będzie montowana bezpośrednio do betonowej ściany zewnętrznej. Izolację cieplną stanowią płyty wełny mineralnej. 5

Izolacja termiczna z wełny mineralnej. System ten charakteryzuje wysoka trwałość i odporność na oddziaływanie czynników atmosferycznych ocieplanych elewacji.

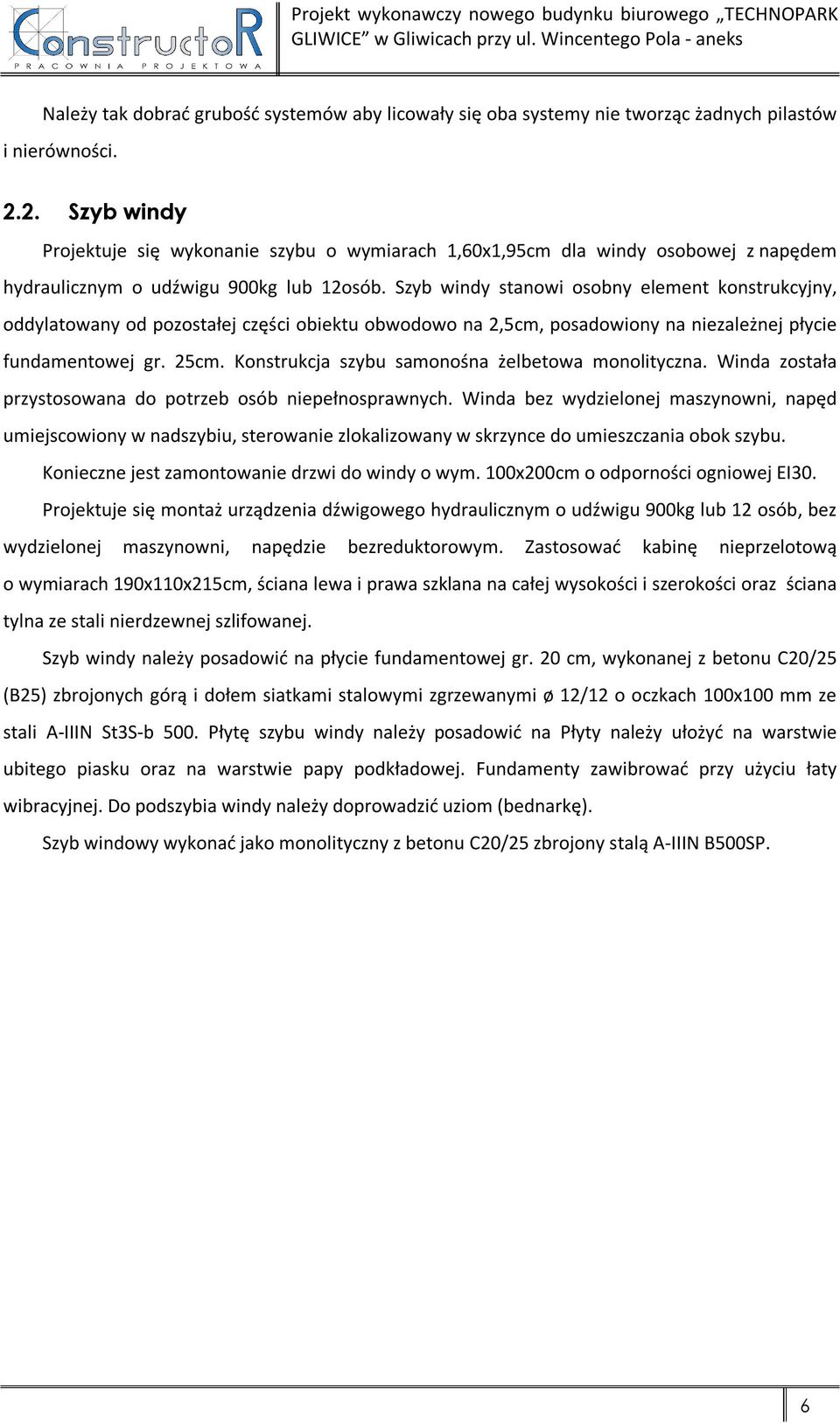

6 Projekt wykonawczy nowego budynku biurowego TECHNOPARK GLIWICE w Gliwicach przy ul. Wincentego Pola - aneks Należy tak dobrać grubość systemów aby licowały się oba systemy nie tworząc żadnych pilastów i nierówności Szyb windy Projektuje się wykonanie szybu o wymiarach 1,60x1,95cm dla windy osobowej z napędem hydraulicznym o udźwigu 900kg lub 12osób. Szyb windy stanowi osobny element konstrukcyjny, oddylatowany od pozostałej części obiektu obwodowo na 2,5cm, posadowiony na niezależnej płycie fundamentowej gr. 25cm. Konstrukcja szybu samonośna żelbetowa monolityczna. Winda została przystosowana do potrzeb osób niepełnosprawnych. Winda bez wydzielonej maszynowni, napęd umiejscowiony w nadszybiu, sterowanie zlokalizowany w skrzynce do umieszczania obok szybu. Konieczne jest zamontowanie drzwi do windy o wym. 100x200cm o odporności ogniowej EI30. Projektuje się montaż urządzenia dźwigowego hydraulicznym o udźwigu 900kg lub 12 osób, bez wydzielonej maszynowni, napędzie bezreduktorowym. Zastosować kabinę nieprzelotową o wymiarach 190x110x215cm, ściana lewa i prawa szklana na całej wysokości i szerokości oraz ściana tylna ze stali nierdzewnej szlifowanej. Szyb windy należy posadowić na płycie fundamentowej gr. 20 cm, wykonanej z betonu C20/25 (B25) zbrojonych górą i dołem siatkami stalowymi zgrzewanymi ø 12/12 o oczkach 100x100 mm ze stali A-IIIN St3S-b 500. Płytę szybu windy należy posadowić na Płyty należy ułożyć na warstwie ubitego piasku oraz na warstwie papy podkładowej. Fundamenty zawibrować przy użyciu łaty wibracyjnej. Do podszybia windy należy doprowadzić uziom (bednarkę). Szyb windowy wykonać jako monolityczny z betonu C20/25 zbrojony stalą A-IIIN B500SP. 6

2. Szyb windy Projektuje się wykonanie szybu o wymiarach 1,60x1,95cm dla windy osobowej z napędem hydraulicznym o udźwigu 900kg lub 12osób.
