1 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny APROBATA TECHNICZNA ITB AT /2013 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (DzU Nr 249, poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie, na wniosek firmy: Peneder Bau-Elemente GmbH Ritzling 9, 4904 Atzbach, Austria stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: STALOWE DRZWI PRZECIWPOŻAROWE TYPÓW FN i FM w zakresie i na zasadach określonych w Załączniku, który stanowi integralną część niniejszej Aprobaty Technicznej ITB. Termin ważności: 28 stycznia 2018 r. Załącznik: Postanowienia ogólne i techniczne D Y R E K T O R Instytutu Techniki Budowlanej Jan Bobrowicz Warszawa, 28 stycznia 2013 r. Aprobata Techniczna ITB AT /2013 jest nowelizacją Aprobaty Technicznej ITB AT /2008. Dokument Aprobaty Technicznej ITB AT /2013 zawiera 49 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

2 AT /2013 str. 2/49 ZAŁĄCZNIK POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY Postanowienia ogólne Drzwi typu FN w odmianach FN30-1 i FN Drzwi typu FM w odmianach FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm Drzwi typu FN w odmianach FN90-1 i FN PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały Wykonanie Właściwości techniczne PAKOWANIE, PRZECHOWYWANIE, TRANSPORT OCENA ZGODNOŚĆI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE RYSUNKI... 23

3 AT /2013 str. 3/49 1. PRZEDMIOT APROBATY 1.1. Postanowienia ogólne Przedmiotem niniejszej Aprobaty Technicznej ITB są stalowe drzwi typów FN w odmianach: przeciwpożarowe FN30-1, FN30-2, FN90-1 i FN90-2 oraz FM w odmianach: przeciwpożarowe FM30-1 i FM30-2 oraz przeciwpożarowe i dymoszczelne FM30-1 Sm i FM30-2 Sm, produkowane przez firmę Peneder Bau-Elemente GmbH, Ritzling 9, 4904 Atzbach, Austria w zakładzie produkcyjnym Peneder Bau-Elemente GmbH, Zwiegniederlassung Breitenaich, Aumühle 28, 4075 Breitenaich, Austria Drzwi typu FN w odmianach FN30-1 i FN30-2 Drzwi stalowe, jednoskrzydłowe FN30-1 i dwuskrzydłowe FN30-2, zgodne z rys. 1 3, 5 7 i 9 32, wykonane są jako przylgowe lub bezprzylgowe, pełne lub przeszklone, z nadświetlem lub bez, z doświetlami bocznymi lub bez, lewe lub prawe. Skrzydła drzwi mają grubość 61,5 mm. Wymiary drzwi jednoskrzydłowych FN30-1 w świetle ościeżnicy wynoszą: - szerokość mm, - wysokość mm. Wymiary drzwi dwuskrzydłowych FN30-2 w świetle ościeżnicy wynoszą: - szerokość mm, przy czym minimalna szerokość skrzydła biernego wynosi 350 mm, - wysokość mm. Maksymalne wymiary drzwi z nadświetlem i doświetlami bocznymi podano na rys. 1 i 2. Płyty skrzydeł drzwi jednoskrzydłowych i dwuskrzydłowych są wykonane z ocynkowanej blachy stalowej gatunku DX51D+Z150NA (wg PN-EN 10346:2009), grubości 0,5 lub 0,75 mm albo z blachy ze stali nierdzewnej gatunku lub (wg PN-EN :2007), grubości 0,6 lub 0,75 mm. Skrzydło bierne drzwi dwuskrzydłowych jest wzmocnione w przymyku profilem rurowym ze stali gatunku S235JRG2 (wg PN-ISO :1996), o przekroju 30 x 25 x 2 mm. Wypełnienie skrzydeł drzwi stanowią płyty z wełny mineralnej Rockwool RP XV, TERVOL BS13, Heralan DP 15 lub Heralan DDP 15, o gęstości 150 kg/m 3 i grubości 60 mm. Poszycie i wypełnienia są łączone przy pomocy kleju poliuretanowego ICEMA R145/12 lub Isolemfi 50105Q albo wodnego ICEMA WG2. Zamek obudowany jest z obu stron płytami: Miprotec L (375), Miprotec A, MDF, DuraGyp-LaDura, Promatect -H lub gipsowo-kartonowymi typu F. Przeszklenia drzwi o kształtach wg rys. 3, z zachowaniem pełnego pasa wzdłuż krawędzi górnej, pionowych i dolnej o szerokości zgodnej z rys lub w kształcie koła o średnicy nie

4 AT /2013 str. 4/49 większej niż 600 mm, są wykonane ze szkła Pyrostop F30-10 grubości 15 mm, Promaglas F30/1-0 grubości 17 mm lub Pyranova 30. S 2.0 grubości 16 mm. Szyby są osadzane przy pomocy profili przyszybowych, zgodnych z rys , oraz uszczelki profilowej z EPDM. Nadświetla i doświetla boczne (przezierne i nieprzezierne) mają budowę taką samą jak skrzydła drzwiowe. Skrzydła drzwi FN30-1 i FN30-2 są wyposażone wzdłuż górnej i pionowych krawędzi w uszczelki przylgowe typów: CR-955/065, CR N 2442, EPDM lub TPE TC6-FRA oraz uszczelki pęczniejące o szerokości 20 mm typów: Roku-Strip L grubości 1,5 mm, Roku-Strip grubości 1,5 mm, Intumex L grubości 1,8 mm lub Intumex LX grubości 1,8 mm, które usytuowane są wzdłuż górnych krawędzi skrzydeł oraz w przymyku drzwi dwuskrzydłowych po stronie skrzydła czynnego. W drzwiach stosowane są stalowe ościeżnice z blachy ocynkowanej gatunku DX51D- +Z275NA (wg PN-EN 10346:2009) albo z blachy ze stali nierdzewnej gatunku lub (wg PN-EN :2007), grubości 1,5 2,0 mm, o przekrojach zgodnych z rys Sposób mocowania ościeżnic podano na rys Przekroje drzwi w części progowej pokazano na rys. 23. Poszycia skrzydeł i ościeżnice wykonane z blachy ocynkowanej mogą być gruntowane lub lakierowane albo pokryte folią z tworzywa sztucznego, laminatem lub fornirem, o grubości nie większej niż 1,5 mm. Drzwi są wyposażone w: a) co najmniej dwa zawiasy, spełniające wymagania PN-EN 1935:2003/AC:2005, typu BSW /120, Simons (3D) VN 7939/120, Simons (1D) V 8037 WF + V 8000 WF lub V 0037 WF, Simons (3D) VN 7959/120ER-K-So albo Steba, b) zamek wpuszczany, zapadkowy lub zapadkowo zasuwkowy, spełniający wymagania PN-EN 12209:2005/AC:2006, firmy ASSA, DORMA, BMH, BKS lub ECO Schulte, c) blokady skrzydła stałego Steba i Peneder z lub bez dolnego uruchomienia albo OLDA 33H, d) klamki z tworzywa sztucznego z rdzeniem stalowym, aluminiowe lub ze stali, spełniające wymagania PN-EN 1906:2003, firmy Hoppe, Koczian, BKS, OGRO, ASSA, ABLOY, DORMA, VIELLER, FSB, GRUNDMANN, EFF-EFF, HAGRI, KWS, Steba lub ECO Schulte, e) regulator kolejności zamykania skrzydeł DORMA SR390 lub SR392, DICTATOR SR90 lub DICTATOR 2000 (L lub K) w przypadku drzwi dwuskrzydłowych, f) zamykacze, spełniające wymagania PN-EN 1154:1999/A1:2004, typu TS 71, TS 72, TS 73V, TS 83, TS 90, TS 91, TS 92, serii TS 93, TS 93 GSR, TS 93 GSR EMF, TS 73 EMF, TS 73 EMR, ED 200 lub ITS 96, firmy DORMA; typu TS 1500, TS 2000, TS 2000 VBC, TS 3000 V, TS 4000, TS 5000, TS 5000 IS, TSA lub Bokser, firmy GEZE; TS 11F,

5 AT /2013 str. 5/49 TS 21, TS 40, TS 41, TS 12 lub TS 61, firmy ECO Schulte; OTS 320, OTS 530, OTS 430 lub OTS 730, firmy GU BKS albo TDA firmy Tormax oraz dodatkowo mogą być wyposażone w: a) zamek wpuszczany, zapadkowy, spełniający wymagania PN-EN 12209:2005/AC:2006, firmy ASSA, DORMA, BMH, BKS lub ECO Schulte, b) uchwyty szybkootwierające z tworzywa sztucznego z rdzeniem stalowym, aluminiowe lub ze stali nierdzewnej, spełniające wymagania PN-EN 1125:2009, firmy ECO Schulte, BKS, CISA lub TESA, c) elektromagnesy firmy DORMA lub EFF-EFF, d) czujniki otwarcia i zaryglowania drzwi, e) elektrozaczepy firmy EFF-EFF oraz przepusty kablowe, f) kontaktrony, g) kratki wentylacyjne firmy ABS lub Steba, h) wizjer Geos WG 582. Zastosowanie w drzwiach przeciwpożarowych innych okuć niż podano powyżej, ale tego samego rodzaju, jest możliwe, gdy zostały one wprowadzone do obrotu z oznakowaniem CE lub znakiem budowlanym B i ich przydatność do zastosowania w takich drzwiach została potwierdzona cyfrą 1 w czwartej pozycji kodu klasyfikacyjnego podanego w normie lub aprobacie, co oznacza, że zostały przeprowadzone wymagane przez odpowiednią normę przedmiotową badania w tym zakresie. Zastosowane okucia zamienne powinny być dostosowane do masy skrzydła oraz obciążeń eksploatacyjnych, a także nie powinny powodować zmian w budowie drzwi Drzwi typu FM w odmianach FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm Drzwi stalowe, jednoskrzydłowe FM30-1 i dwuskrzydłowe FM30-2, zgodne z rys. 1, 2, 4, 5 i 8 23, wykonane są jako przylgowe lub bezprzylgowe, pełne lub przeszklone, z nadświetlem lub bez, z doświetlami bocznymi lub bez, lewe lub prawe. Skrzydła drzwi mają grubość 61,5 mm. Wymiary drzwi jednoskrzydłowych FM30-1 w świetle ościeżnicy wynoszą: - szerokość mm, - wysokość mm, przy czym oraz powierzchnia drzwi nie może być większa niż 4,5 m 2. Wysokość drzwi FM30-1, z zamontowanymi od wysokości 2740 mm, zgodnie z rys. 5, dodatkowymi zawiasami, bolcem ryglującym, zatrzaskiem lub zamkiem z górnym ryglowaniem, może wynosić 4400 mm. Wymiary drzwi dwuskrzydłowych FM30-2 w świetle ościeżnicy wynoszą:

6 AT /2013 str. 6/49 - szerokość mm, przy czym minimalna szerokość skrzydła biernego wynosi 350 mm, - wysokość mm, przy czym powierzchnia drzwi nie może być większa niż 9,0 m 2. Wysokość drzwi FM30-2, z zamontowanymi od wysokości 2740 mm, zgodnie z rys. 5, dodatkowymi zawiasami, bolcem ryglującym, zatrzaskiem lub zamkiem z górnym ryglowaniem, może wynosić 4400 mm. Drzwi stalowe, jednoskrzydłowe FM30-1 Sm oraz dwuskrzydłowe FM30-2 Sm, zgodne z rys i 43, wykonane są jako przylgowe lub bezprzylgowe, pełne lub przeszklone, lewe lub prawe. Skrzydła drzwi mają grubość 61,5 mm. Wymiary drzwi jednoskrzydłowych FM30-1 Sm w świetle ościeżnicy wynoszą: - szerokość mm, - wysokość mm, przy czym powierzchnia drzwi nie może być większa niż 3,125 m 2. Wymiary drzwi dwuskrzydłowych FM30-2 Sm w świetle ościeżnicy wynoszą: - szerokość mm, przy czym minimalna szerokość skrzydła biernego wynosi 350 mm, - wysokość mm, przy czym powierzchnia drzwi nie może być większa niż 5,75 m 2. Płyty skrzydeł drzwi jednoskrzydłowych i dwuskrzydłowych są wykonane z ocynkowanej blachy stalowej gatunku DX51D+Z150NA (wg PN-EN 10346:2009), grubości 0,5 lub 0,75 mm albo z balchy ze stali nierdzewnej gatunku lub (wg PN-EN :2007), grubości 0,8 lub 1,0 mm. Krawędź skrzydła drzwi, po stronie zawiasów, wzmocniona jest płaskownikiem ze stali gatunku S235JRG2 (wg PN-ISO :1996), o przekroju 60 x 3 mm. Skrzydło czynne drzwi dwuskrzydłowych wzmocnione jest po stronie zamka płaskownikiem ze stali gatunku S235JRG2 (wg PN-ISO :1996), o przekroju 60 x 3 mm, a skrzydło bierne wzmocnione jest po stronie zamka profilem rurowym ze stali gatunku S235JRG2 (wg PN-ISO :1996), o przekroju 30 x 25 x 2 mm. Wypełnienie skrzydeł drzwi stanowią płyty z wełny mineralnej Rockwool RP XV, TERVOL BS13, Heralan DP 15 lub Heralan DDP 15, o gęstości 150 kg/m 3 i grubości 60 mm oraz w części górnej skrzydło wypełnione jest pasmem z płyty Batiboard 200 o szerokości 250 mm. Poszycie i wypełnienia są łączone przy pomocy kleju poliuretanowego ICEMA R145/12 lub Isolemfi 50105Q albo wodnego ICEMA WG2. Zamek obudowany jest obustronnie płytami: Miprotec L (375), Miprotec A, MDF, DuraGyp-LaDura, Promatect -H lub gipsowo-kartonowymi typu F. Przeszklenia drzwi FM30-1, FM30-1 Sm, FM30-2 i FM30-2 Sm, o kształtach wg rys. 4, z zachowaniem pełnego pasa wzdłuż krawędzi górnej, pionowych i dolnej o szerokości zgodnej z rys lub w kształcie koła o średnicy nie większej niż 600 mm, są wykonane ze szkła

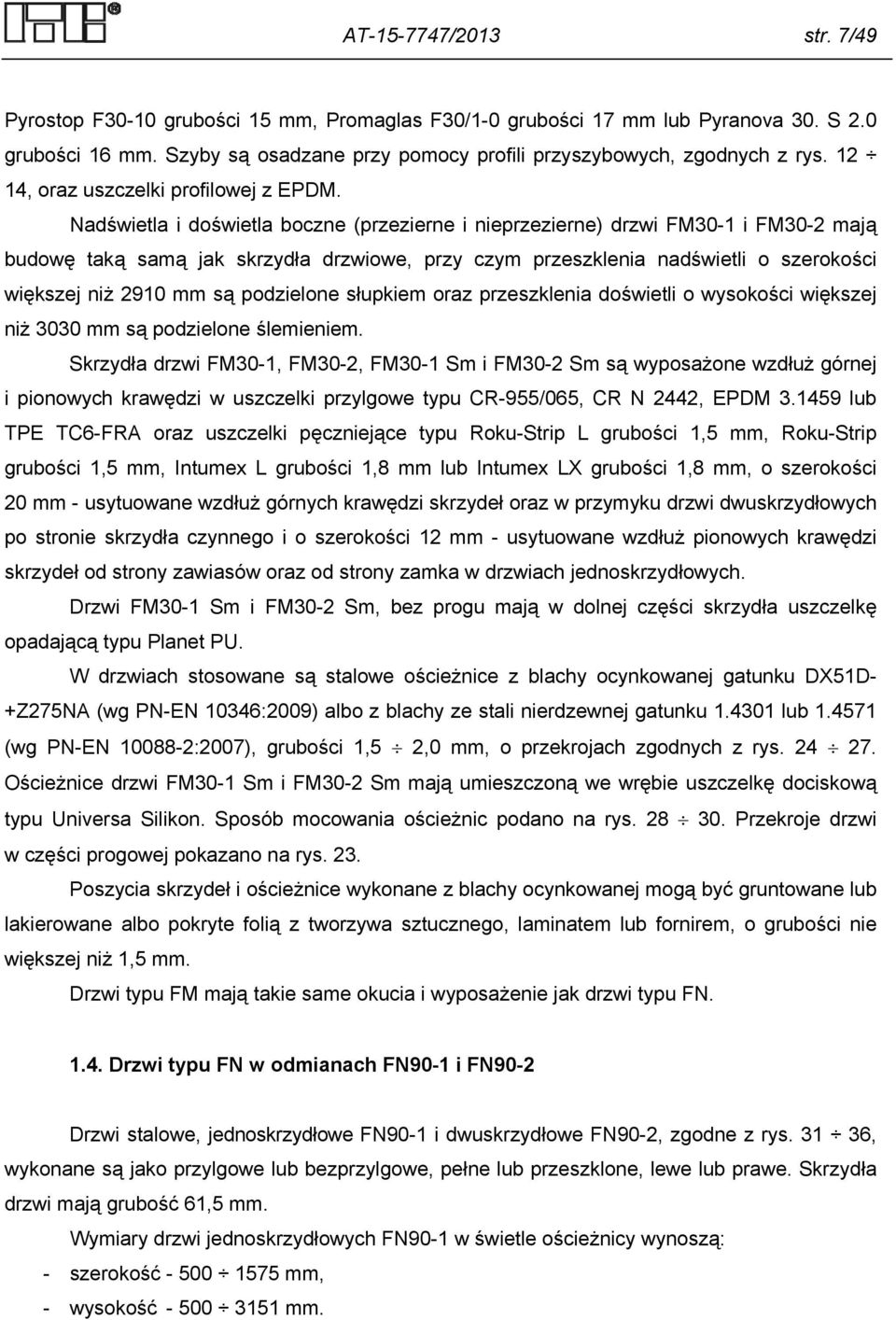

7 AT /2013 str. 7/49 Pyrostop F30-10 grubości 15 mm, Promaglas F30/1-0 grubości 17 mm lub Pyranova 30. S 2.0 grubości 16 mm. Szyby są osadzane przy pomocy profili przyszybowych, zgodnych z rys , oraz uszczelki profilowej z EPDM. Nadświetla i doświetla boczne (przezierne i nieprzezierne) drzwi FM30-1 i FM30-2 mają budowę taką samą jak skrzydła drzwiowe, przy czym przeszklenia nadświetli o szerokości większej niż 2910 mm są podzielone słupkiem oraz przeszklenia doświetli o wysokości większej niż 3030 mm są podzielone ślemieniem. Skrzydła drzwi FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm są wyposażone wzdłuż górnej i pionowych krawędzi w uszczelki przylgowe typu CR-955/065, CR N 2442, EPDM lub TPE TC6-FRA oraz uszczelki pęczniejące typu Roku-Strip L grubości 1,5 mm, Roku-Strip grubości 1,5 mm, Intumex L grubości 1,8 mm lub Intumex LX grubości 1,8 mm, o szerokości 20 mm - usytuowane wzdłuż górnych krawędzi skrzydeł oraz w przymyku drzwi dwuskrzydłowych po stronie skrzydła czynnego i o szerokości 12 mm - usytuowane wzdłuż pionowych krawędzi skrzydeł od strony zawiasów oraz od strony zamka w drzwiach jednoskrzydłowych. Drzwi FM30-1 Sm i FM30-2 Sm, bez progu mają w dolnej części skrzydła uszczelkę opadającą typu Planet PU. W drzwiach stosowane są stalowe ościeżnice z blachy ocynkowanej gatunku DX51D- +Z275NA (wg PN-EN 10346:2009) albo z blachy ze stali nierdzewnej gatunku lub (wg PN-EN :2007), grubości 1,5 2,0 mm, o przekrojach zgodnych z rys Ościeżnice drzwi FM30-1 Sm i FM30-2 Sm mają umieszczoną we wrębie uszczelkę dociskową typu Universa Silikon. Sposób mocowania ościeżnic podano na rys Przekroje drzwi w części progowej pokazano na rys. 23. Poszycia skrzydeł i ościeżnice wykonane z blachy ocynkowanej mogą być gruntowane lub lakierowane albo pokryte folią z tworzywa sztucznego, laminatem lub fornirem, o grubości nie większej niż 1,5 mm. Drzwi typu FM mają takie same okucia i wyposażenie jak drzwi typu FN Drzwi typu FN w odmianach FN90-1 i FN90-2 Drzwi stalowe, jednoskrzydłowe FN90-1 i dwuskrzydłowe FN90-2, zgodne z rys , wykonane są jako przylgowe lub bezprzylgowe, pełne lub przeszklone, lewe lub prawe. Skrzydła drzwi mają grubość 61,5 mm. Wymiary drzwi jednoskrzydłowych FN90-1 w świetle ościeżnicy wynoszą: - szerokość mm, - wysokość mm.

8 AT /2013 str. 8/49 Wysokość drzwi FN90-1, z zamontowanymi od wysokości 2740 mm, zgodnie z rys. 31, dodatkowymi zawiasami, bolcem ryglującym, zatrzaskiem lub zamkiem z górnym ryglowaniem, może wynosić 4450 mm. Wymiary drzwi dwuskrzydłowych FN90-2 w świetle ościeżnicy wynoszą: - szerokość mm, przy czym minimalna szerokość skrzydła biernego wynosi 350 mm, - wysokość mm. Wysokość drzwi FN90-2, z zamontowanymi od wysokości 2740 mm, zgodnie z rys. 31, dodatkowymi zawiasami, bolcem ryglującym, zatrzaskiem lub zamkiem z górnym ryglowaniem, może wynosić 3970 mm. Płyty skrzydeł drzwi jednoskrzydłowych i dwuskrzydłowych wykonane są z blachy stalowej gatunku DX51D+Z150NA (wg PN-EN 10346:2009), grubości 0,6 0,9 mm albo z blachy ze stali nierdzewnej gatunku lub (wg PN-EN :2007), grubości 0,6 0,75 mm. Krawędź skrzydła drzwi po stronie zawiasów, wzmocniona jest płaskownikiem ze stali gatunku S235JRG2 (wg PN-ISO :1996), o przekroju 60 x 3 mm. Skrzydła czynne i bierne drzwi dwuskrzydłowych wzmocnione są po stronie zamka płaskownikiem ze stali gatunku S235JRG2 (wg PN-ISO :1996), o przekroju 60 x 3 mm. Wypełnienie skrzydeł drzwi stanowią płyty z wełny mineralnej Tervol BSS 19/60 lub Tervol BSS 16/60, grubości 60 mm. Wypełnienie może być w ramach jednego skrzydła podzielone na maksimum 17 części. Poszycie i wypełnienia są łączone przy pomocy kleju poliuretanowego ICEMA R145/12 lub Isolemfi 50105Q albo wodnego ICEMA WG2. Przeszklenia drzwi o kształtach i wymiarach zgodnych z rys. 31 (z zachowaniem pełnego pasa wzdłuż krawędzi górnej, pionowych i dolnej, o szerokości wg rys. 31) są wykonane ze szkła Pyrostop EI90 102, Promaglas F90, Pyrostop F60-10 lub Promaglas F60/1-0. Szyby powinny być osadzone przy pomocy profili przyszybowych, zgodnych z rys. 36, oraz uszczelki profilowej z EPDM. Skrzydła drzwi FN90-1 i FN90-2 są wyposażone wzdłuż górnej i pionowych krawędzi w uszczelki przylgowe typów: Universa PVC i Zitta 20/19-12 oraz uszczelki pęczniejące typów: Roku-Strip L grubości 2,0 mm, Roku-Strip grubości 2,0 mm, Intumex L grubości 2,0 mm lub Intumex LX grubości 2,0 mm, o szerokości 32 mm - usytuowane wzdłuż górnych i pionowych krawędzi skrzydeł oraz o szerokości 27 mm - w styku drzwi dwuskrzydłowych po stronie skrzydła czynnego i biernego. W profilu stalowym dolnej części skrzydła umieszczone są uszczelki pęczniejące jw. o wymiarach 10 x 2 mm każda lub silikon Intumex MG. W drzwiach stosowane są stalowe ościeżnice z blachy ocynkowanej gatunku DX51D- +Z275NA (wg PN-EN 10346:2009) albo z blachy ze stali nierdzewnej gatunku lub (wg PN-EN :2007), grubości 1,5 2,0 mm, o przekrojach zgodnych z rys We wrębie ościeżnicy umieszczona jest uszczelka dociskowa typu Universa PVC. Sposób

9 AT /2013 str. 9/49 mocowania ościeżnic podano na rys Przekroje drzwi w części progowej są analogiczne jak drzwi typu FN30 i FM, zgodnie z rys. 23, przy czym wielkość szczeliny progowej wynosi 6 14 mm. Poszycia skrzydeł i ościeżnice wykonane z blachy ocynkowanej mogą być gruntowane lub lakierowane albo pokryte folią z tworzywa sztucznego, laminatem lub fornirem, o grubości nie większej niż 1,5 mm. Drzwi są wyposażone w: a) co najmniej dwa zawiasy, spełniające wymagania PN-EN 1935:2003/AC:2005, typu BSW , Simons Variant (3D) VN lub Simons Variant VX, b) zamek wpuszczany, zapadkowy lub zapadkowo-zasuwkowy, spełniający wymagania PN-EN 12209:2005/AC:2006, firmy ASSA, DORMA, BMH, BKS, ECO Schulte lub Grundmann, c) blokady skrzydła stałego Steba i Peneder z lub bez dolnego uruchomienia albo OLDA 33H, d) klamki z tworzywa sztucznego z rdzeniem stalowym, aluminiowe lub ze stali, spełniające wymagania PN-EN 1906:2003, firmy Hoppe, Koczian, BKS, OGRO, ASSA, ABLOY, DORMA, VIELLER, FSB, GRUNDMANN, EFF-EFF, HAGRI, KWS, Steba lub ECO Schulte, e) regulator kolejności zamykania skrzydeł DORMA SR390 lub SR392, DICTATOR SR90 lub DICTATOR 2000 (L lub K) w przypadku drzwi dwuskrzydłowych, f) zamykacze, spełniające wymagania PN-EN 1154:1999/A1:2004, typu TS 71, TS 72, TS 73V, TS 83, TS 90, TS 91, TS 92, serii TS 93, TS 93 GSR, TS 93 GSR EMF, TS 73 EMF, TS 73 EMR, ED 200 lub ITS 96, firmy DORMA; typu TS 1500, TS 2000, TS 2000 VBC, TS 3000 V, TS 4000, TS 5000, TS 5000 IS, TSA lub Bokser, firmy GEZE; TS 11F, TS 21, TS 40, TS 41, TS 12 lub TS 61, firmy ECO Schulte; OTS 320, OTS 530, OTS 430 lub OTS 730, firmy GU BKS albo TDA firmy Tormax oraz dodatkowo mogą być wyposażone w: a) zamek wpuszczany, zapadkowy, spełniający wymagania PN-EN 12209:2005/AC:2006, firmy ASSA, DORMA, BMH, BKS lub ECO Schulte, b) uchwyty szybkootwierające z tworzywa sztucznego z rdzeniem stalowym, aluminiowe lub ze stali nierdzewnej, spełniające wymagania PN-EN 1125:2009, firmy ECO Schulte, BKS, CISA lub TESA, c) elektromagnesy firmy DORMA lub EFF-EFF, d) czujniki otwarcia i zaryglowania drzwi, e) elektrozaczepy firmy EFF-EFF oraz przepusty kablowe, f) kontaktrony, g) kratki wentylacyjne firmy ABS lub Steba,

10 AT /2013 str. 10/49 h) wizjer Geos WG 582. Zastosowanie w drzwiach przeciwpożarowych innych okuć niż podano powyżej, ale tego samego rodzaju, jest możliwe, gdy zostały one wprowadzone do obrotu z oznakowaniem CE lub znakiem budowlanym B i ich przydatność do zastosowania w takich drzwiach została potwierdzona cyfrą 1 w czwartej pozycji kodu klasyfikacyjnego podanego w normie lub aprobacie, co oznacza, że zostały przeprowadzone wymagane przez odpowiednią normę przedmiotową badania w tym zakresie. Zastosowane okucia zamienne powinny być dostosowane do masy skrzydła oraz obciążeń eksploatacyjnych, a także nie powinny powodować zmian w budowie drzwi. Wymagane właściwości techniczne drzwi typów FN i FM podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Drzwi stalowe typów FN i FM są przeznaczone do stosowania jako drzwi wewnetrzne lub zwenętrzne. Z uwagi na wymagania wytrzymałościowe, drzwi typów FN i FM mogą być stosowane w warunkach odpowiadających 2. klasie wymagań wytrzymałości mechanicznej wg PN-EN 1192:2001, tj. w średnich warunkach eksploatacji. Drzwi stalowe odmian FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm przeznaczone są do stosowania jako zamknięcia otworów w oddzieleniach przeciwpożarowych i spełniają wymagania klasy odporności ogniowej EI 2 30 wg PN-EN A1:2010. Drzwi stalowe odmian FN90-1 i FN90-2 przeznaczone są do stosowania jako zamknięcia otworów w oddzieleniach przeciwpożarowych i spełniają wymagania klas odporności ogniowej, wg PN-EN A1:2010: - EI 2 90 w przypadku drzwi pełnych i przeszklonych szybami Pyrostop EI lub Promaglas F90, - EI 2 60 w przypadku drzwi przeszklonych szybami Pyrostop F60-10 lub Promaglas F60/ 1-0 oraz z kratkami wentylacyjnymi wg p. 1. Drzwi stalowe odmian FM30-1 Sm i FM30-2 Sm spełniają wymagania klasy dymoszczelności S a i S m wg PN-EN A1:2010. Z uwagi na wymagania w zakresie odporności na korozję drzwi powinny być odpowiednio zabezpieczone powłokami antykorozyjnymi w zależności od kategorii korozyjności atmosfery wg PN-EN ISO :2001. Zabezpieczenia antykorozyjne nie są objęte niniejszą Aprobatą Techniczną. Stosowanie drzwi objętych Aprobatą Techniczną powinno odbywać się na podstawie projektu technicznego, opracowanego z uwzględnieniem obowiązujących norm i przepisów

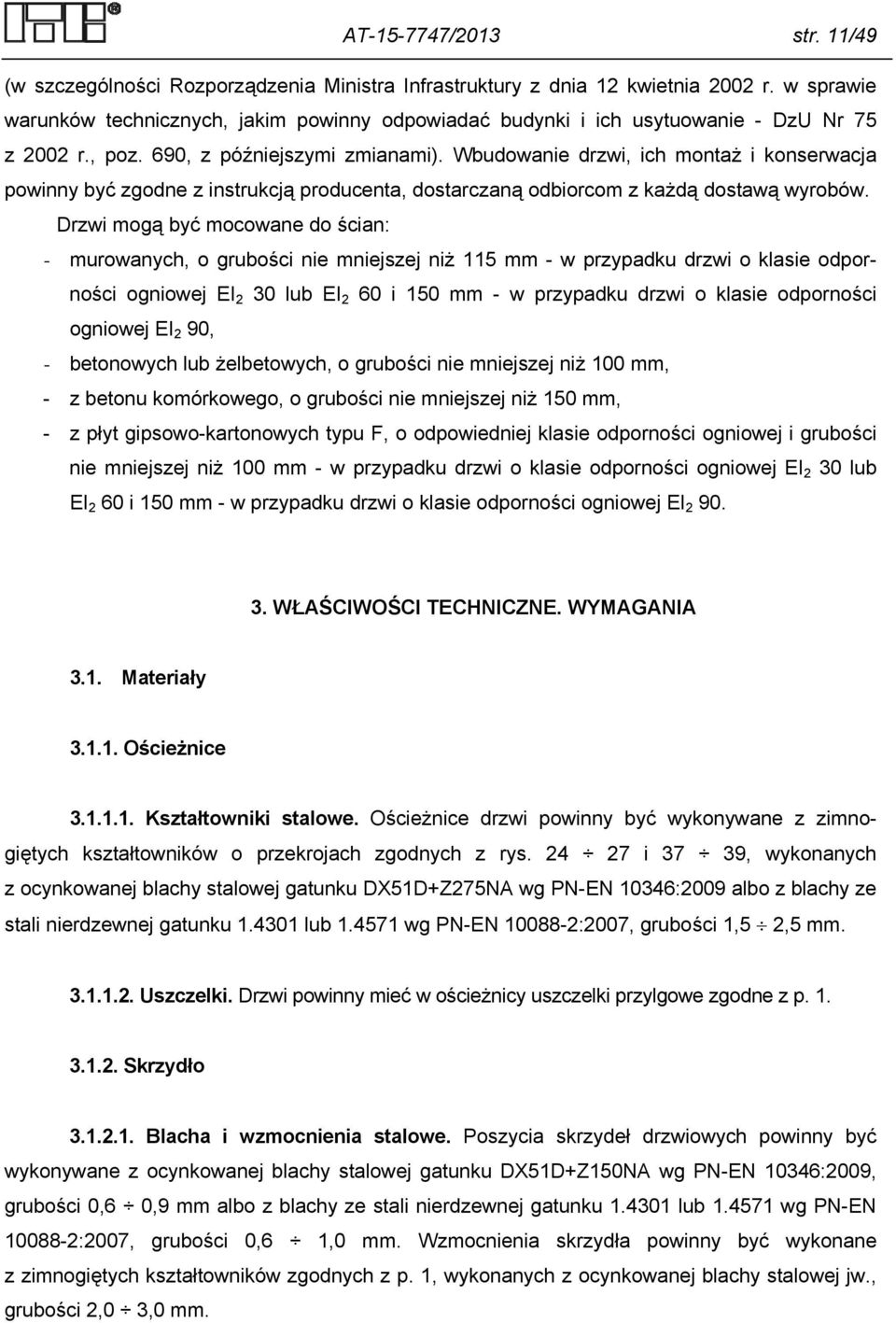

11 AT /2013 str. 11/49 (w szczególności Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - DzU Nr 75 z 2002 r., poz. 690, z późniejszymi zmianami). Wbudowanie drzwi, ich montaż i konserwacja powinny być zgodne z instrukcją producenta, dostarczaną odbiorcom z każdą dostawą wyrobów. Drzwi mogą być mocowane do ścian: - murowanych, o grubości nie mniejszej niż 115 mm - w przypadku drzwi o klasie odporności ogniowej EI 2 30 lub EI 2 60 i 150 mm - w przypadku drzwi o klasie odporności ogniowej EI 2 90, - betonowych lub żelbetowych, o grubości nie mniejszej niż 100 mm, - z betonu komórkowego, o grubości nie mniejszej niż 150 mm, - z płyt gipsowo-kartonowych typu F, o odpowiedniej klasie odporności ogniowej i grubości nie mniejszej niż 100 mm - w przypadku drzwi o klasie odporności ogniowej EI 2 30 lub EI 2 60 i 150 mm - w przypadku drzwi o klasie odporności ogniowej EI WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały Ościeżnice Kształtowniki stalowe. Ościeżnice drzwi powinny być wykonywane z zimnogiętych kształtowników o przekrojach zgodnych z rys i 37 39, wykonanych z ocynkowanej blachy stalowej gatunku DX51D+Z275NA wg PN-EN 10346:2009 albo z blachy ze stali nierdzewnej gatunku lub wg PN-EN :2007, grubości 1,5 2,5 mm Uszczelki. Drzwi powinny mieć w ościeżnicy uszczelki przylgowe zgodne z p Skrzydło Blacha i wzmocnienia stalowe. Poszycia skrzydeł drzwiowych powinny być wykonywane z ocynkowanej blachy stalowej gatunku DX51D+Z150NA wg PN-EN 10346:2009, grubości 0,6 0,9 mm albo z blachy ze stali nierdzewnej gatunku lub wg PN-EN :2007, grubości 0,6 1,0 mm. Wzmocnienia skrzydła powinny być wykonane z zimnogiętych kształtowników zgodnych z p. 1, wykonanych z ocynkowanej blachy stalowej jw., grubości 2,0 3,0 mm.

12 AT /2013 str. 12/ Wypełnienia. Jako wypełnienia skrzydła powinny być stosowane płyty z wełny mineralnej, zgodne z p Uszczelki. Uszczelki pęczniejące, przylgowe i osadcze powinny być zgodne z p Szyby. Do szklenia skrzydeł należy stosować szyby zgodne z p Listwy przyszybowe. Listwy przyszybowe, stosowane do osadzania szyb, powinny być zgodne z p Powłoki malarskie i lakierowe oraz pokrycia fornirem, laminatami lub folią z PVC. Do wykonywania powłok malarskich i lakierowych należy stosować materiały wykończeniowe pozwalające na uzyskanie powłok gładkich, bez smug, zacieków, obcych wtrąceń, spełniających wymagania podane w ZUAT-15/III/16/2007. Przyczepność powłok do podłoża powinna odpowiadać stopniowi 0 lub 1 wg PN-EN ISO 2409:2008. Pokrycia skrzydeł lub ościeżnic drzwi, wykonane z forniru, laminatów, folii z PVC naklejanych na poszycia z blachy powinny być odporne na zarysowanie, a ich przyczepność do podłoża, sprawdzona wg PN-EN 311:2004, nie może być mniejsza niż 1,0 MPa w obrębie połączenia okleiny z podłożem Okucia i zamki. Stosowane do drzwi okucia i zamki powinny być zgodne z p. 1. Okucia powinny być dopuszczone do obrotu Wykonanie Jakość wykonania i wykończenia drzwi powinna być zgodna z wymaganiami ZUAT- 15/III.16/ Właściwości techniczne Wymiary. Wymiary drzwi powinny być zgodne z p. 1. Odchyłki wymiarów skrzydeł powinny być zgodne z wymaganiami PN-EN 1529:2001 dla klasy tolerancji 2. Przekroje ościeżnic powinny być zgodne z p.1. Odchyłki wymiarów stalowych ościeżnic nie powinny przekraczać wartości odchyłek dopuszczalnych podanych w ZUAT-15/III.16/2007.

13 AT /2013 str. 13/ Kształt skrzydła (prostokątność i płaskość). Kształt skrzydła, określany prostokątnością naroży oraz płaskością brzegów i naroży skrzydła powinien spełniać poniższe wymagania: - odchyłki prostokątności naroży powinny mieścić się w zakresie odchyłek dopuszczalnych dla klasy tolerancji 2 wg PN-EN 1529:2001, - odchyłki płaskości powinny mieścić się w zakresie odchyłek dopuszczalnych dla klasy tolerancji 1 wg PN-EN 1530: Prawidłowość działania i wartości sił operacyjnych. Skrzydło drzwi przy otwieraniu i zamykaniu powinno się poruszać bez zacięć i zahamowań w ruchu. Po zamknięciu drzwi uszczelki powinny przylegać na całej swej długości do odpowiednich powierzchni, zgodnie z założeniami konstrukcyjnymi. Zawiasy, klamki, zamki i inne elementy wyposażenia powinny działać zgodnie z danymi producenta. Wartości sił operacyjnych nie powinny przekraczać wartości określonych dla klasy 2 wg PN-EN 12217: Odporność na obciążenie statyczne pionowe, działające w płaszczyźnie skrzydła. Odkształcenia trwałe, zgodnie z wymaganiami PN-EN 1192:2001 dla klasy 2 wytrzymałości drzwi, powstałe w wyniku obciążenia skrzydła siłą skupioną 600 N, w badaniu zgodnie z PN-EN 947:2000, nie powinny przekroczyć 1,0 mm oraz obniżyć właściwości funkcjonalnych i sprawności działania drzwi Wytrzymałość na skręcanie statyczne. Odkształcenie trwałe naroża, zgodnie z wymaganiami PN-EN 1192:2001 dla klasy 2 wytrzymałości drzwi, powstałe w wyniku obciążenia siłą skupioną 250 N, w badaniu zgodnie z PN-EN 948:2000, nie powinno spowodować uszkodzenia skrzydła oraz obniżyć właściwości funkcjonalnych i sprawności działania drzwi Odporność na uderzenie ciałem miękkim i ciężkim. Odkształcenia trwałe, zgodnie z wymaganiami PN-EN 1192:2001 dla klasy 2 wytrzymałości drzwi, powstałe w wyniku działania na skrzydło obciążenia udarowego o energii uderzenia 60 J, w badaniu zgodnie z PN- EN 949:2000, nie powinny przekraczać 2,5 mm. Nie powinny występować uszkodzenia konstrukcji drzwi oraz pęknięcia powłoki wykończeniowej skrzydła. Po badaniu drzwi powinny zachować sprawność działania Odporność na uderzenie ciałem twardym. Średnia głębokość trwałych wgłębień, zgodnie z wymaganiami PN-EN 1192:2001 dla klasy 2 wytrzymałości drzwi, powstałych po uderzeniach z energią 3 J, wykonanych w badaniu zgodnie z PN-EN 950:2000, nie powinna przekraczać 1 mm, zaś wartość maksymalna nie powinna przekraczać 1,5 mm. Wartość średnia

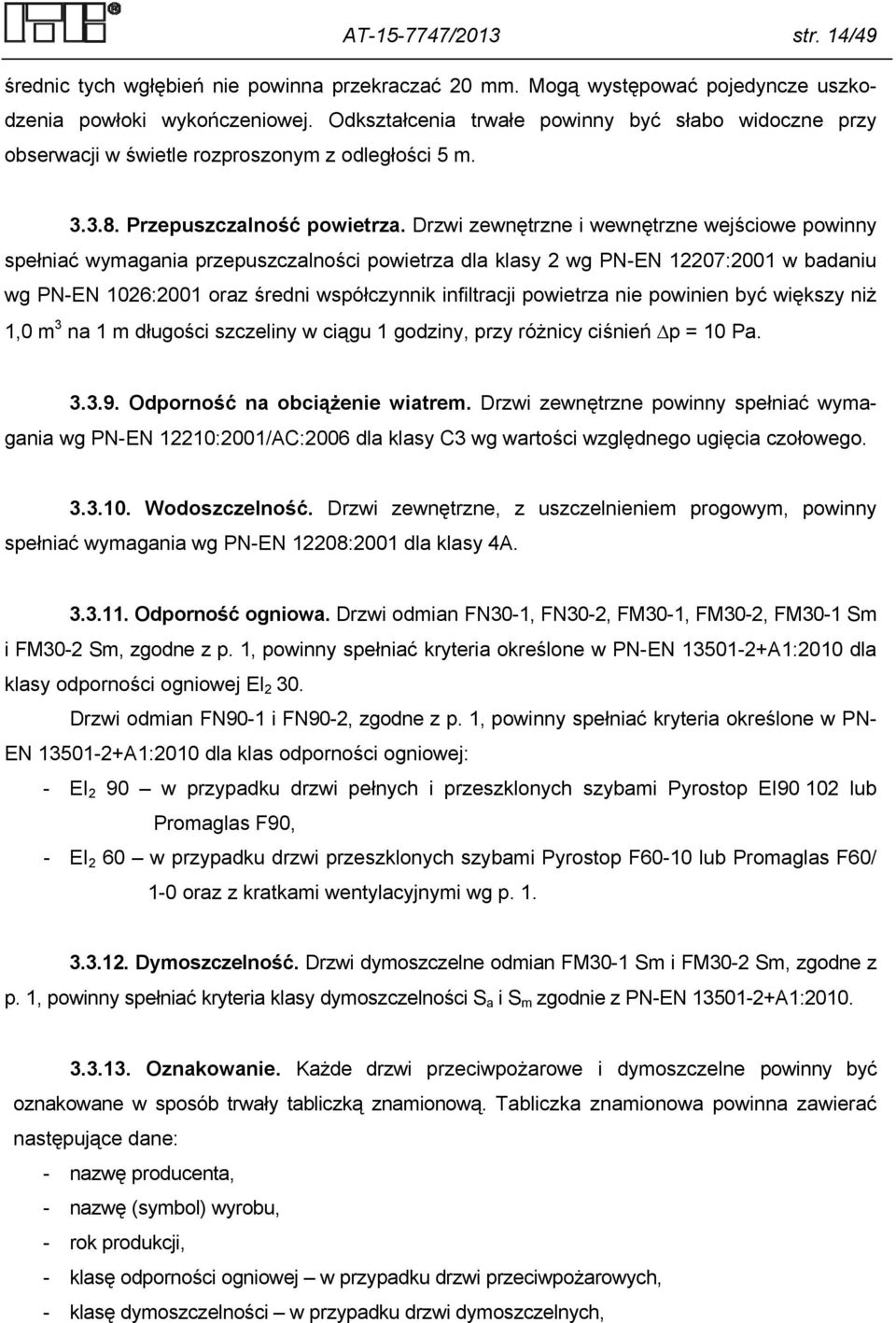

14 AT /2013 str. 14/49 średnic tych wgłębień nie powinna przekraczać 20 mm. Mogą występować pojedyncze uszkodzenia powłoki wykończeniowej. Odkształcenia trwałe powinny być słabo widoczne przy obserwacji w świetle rozproszonym z odległości 5 m Przepuszczalność powietrza. Drzwi zewnętrzne i wewnętrzne wejściowe powinny spełniać wymagania przepuszczalności powietrza dla klasy 2 wg PN-EN 12207:2001 w badaniu wg PN-EN 1026:2001 oraz średni współczynnik infiltracji powietrza nie powinien być większy niż 1,0 m 3 na 1 m długości szczeliny w ciągu 1 godziny, przy różnicy ciśnień p = 10 Pa Odporność na obciążenie wiatrem. Drzwi zewnętrzne powinny spełniać wymagania wg PN-EN 12210:2001/AC:2006 dla klasy C3 wg wartości względnego ugięcia czołowego Wodoszczelność. Drzwi zewnętrzne, z uszczelnieniem progowym, powinny spełniać wymagania wg PN-EN 12208:2001 dla klasy 4A Odporność ogniowa. Drzwi odmian FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm, zgodne z p. 1, powinny spełniać kryteria określone w PN-EN A1:2010 dla klasy odporności ogniowej EI Drzwi odmian FN90-1 i FN90-2, zgodne z p. 1, powinny spełniać kryteria określone w PN- EN A1:2010 dla klas odporności ogniowej: - EI 2 90 w przypadku drzwi pełnych i przeszklonych szybami Pyrostop EI lub Promaglas F90, - EI 2 60 w przypadku drzwi przeszklonych szybami Pyrostop F60-10 lub Promaglas F60/ 1-0 oraz z kratkami wentylacyjnymi wg p Dymoszczelność. Drzwi dymoszczelne odmian FM30-1 Sm i FM30-2 Sm, zgodne z p. 1, powinny spełniać kryteria klasy dymoszczelności S a i S m zgodnie z PN-EN A1: Oznakowanie. Każde drzwi przeciwpożarowe i dymoszczelne powinny być oznakowane w sposób trwały tabliczką znamionową. Tabliczka znamionowa powinna zawierać następujące dane: - nazwę producenta, - nazwę (symbol) wyrobu, - rok produkcji, - klasę odporności ogniowej w przypadku drzwi przeciwpożarowych, - klasę dymoszczelności w przypadku drzwi dymoszczelnych,

15 - numer Aprobaty Technicznej ITB AT /2013. AT /2013 str. 15/49 4. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Drzwi objęte Aprobatą powinny być pakowane pojedynczo lub na paletach w kompletnym zestawie elementów składowych zgodnie z PN-B-05000:1996, z dołączoną instrukcją wbudowania. Opakowania powinny zabezpieczać wyrób przed uszkodzeniami mechanicznymi i odkształceniami. Wyroby powinny być przechowywane i transportowane zgodnie z PN-B-05000: Na każdym opakowaniu powinna znajdować się etykieta zawierająca co najmniej dane z oznakowania oraz: - numer i datę wystawienia krajowej deklaracji zgodności, - nazwę jednostki certyfikującej, która brała udział w ocenie zgodności, - znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (DzU Nr 198/2004, poz. 2041, z póżniejszymi zmianami). 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1, p. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (DzU Nr 92/2004, poz. 881, z póżniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2013 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (DzU Nr 198/2004, poz. 2041, z póżniejszymi zmianami) oceny zgodności wyrobów z Aprobatą Techniczną ITB AT /2013 dokonuje producent (lub jego

16 AT /2013 str. 16/49 upoważniony przedstawiciel), mający siedzibę na terytorium Rzczypospolitej Polskiej, stosując system 1. W przypadku systemu 1 oceny zgodności, producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2013, jeżeli akredytowana jednostka certyfikująca wydała certyfikat zgodności wyrobu na podstawie: a) zadania producenta: - zakładowej kontroli produkcji, - uzupełniających badań gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez producenta zgodnie z ustalonym planem badań, obejmującym badania podane w p , b) zadania akredytowanej jednostki: - wstępnego badania typu, - wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji, - ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu. Wstępne badanie typu drzwi obejmuje: - prostokątność skrzydeł, - płaskość skrzydeł, - odporność na obciążenie statyczne pionowe, działające w płaszczyźnie skrzydła, - wytrzymałość na skręcanie statyczne, - odporność na uderzenie ciałem twardym, - odporność na uderzenie ciałem miękkim i ciężkim, - przepuszczalność powietrza nie dotyczy drzwi dymoszczelnych, - odporność na obciążenie wiatrem w przypadku drzwi zewnętrznych, - wodoszczelność - w przypadku drzwi zewnętrznych, - klasę odporności ogniowej - w przypadku drzwi przeciwpożarowych, - klasę dymoszczelności - w przypadku drzwi dymoszczelnych. Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno użytkowych wyrobów, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje:

17 AT /2013 str. 17/49 1. specyfikację i sprawdzenie wyrobów składowych i materiałów, 2. kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (wg p. 5.4.), prowadzone przez producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2013. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyrób spełnia kryteria oceny zgodności. Poszczególne wyroby lub partie wyrobów i związane z nimi szczegóły produkcyjne muszą być w pełni możliwe do identyfikacji i odtworzenia. Właściwości techniczne wyrobów składowych stosowanych w drzwiach powinny być potwierdzone deklaracjami zgodności w przypadku materiałów i wyrobów podlegających wymaganiom Ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowalnych (DzU Nr 92, poz. 881, z późniejszymi zmianami), a w przypadku pozostałych wyrobów świadectwami technicznymi, wydanymi przez producenta. Dokumenty te powinny obejmować w szczególności okucia, uszczelki, szyby, okładziny i wypełnienia skrzydeł oraz kleje Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania uzupełniające Badania bieżące. Badania bieżące obejmują sprawdzenie: a) jakości wykonania, b) odchyłek wymiarów, c) oznakowania Badania uzupełniające. Badania uzupełniające obejmują sprawdzenie: a) sił operacyjnych, b) odporności na obciążenie statyczne pionowe, działające w płaszczyźnie skrzydła, c) przepuszczalności powietrza - w przypadku drzwi wewnętrznych wejściowych (nie dotyczy drzwi dymoszczelnych), d) odporności na obciążenie wiatrem - w przypadku drzwi zewnętrznych, e) wodoszczelności - w przypadku drzwi i klap zewnętrznych,

18 AT /2013 str. 18/49 f) odporności ogniowej i dymoszczelności (w przypadku drzwi z deklarowaną odpornością ogniową łącznie z dymoszczelnością producent może wykonać jedno z tych badań) Częstotliwość badań Badania bieżące powinny być prowadzone zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania uzupełniające powinny być wykonywane nie rzadziej niż raz na 3 lata Metody badań Badania właściwości techniczno-użytkowych drzwi należy wykonać metodami podanymi w ZUAT-15/III.16/2007 oraz w p i p Sprawdzenie odporności na obciążenie wiatrem. Badanie należy wykonać wg PN-EN 12211: Sprawdzenie wodoszczelności. Badanie należy wykonać wg PN-EN 1027: Pobieranie próbek do badań Próbki do badań należy pobierać losowo, zgodnie z normą PN-N-03010: Ocena wyników badań Wyprodukowane wyroby należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO PRAWNE 6.1. Aprobata Techniczna ITB AT /2013 zastępuje Aprobatę Techniczną ITB AT / Aprobata Techniczna ITB AT /2013 jest dokumentem stwierdzającym przy-

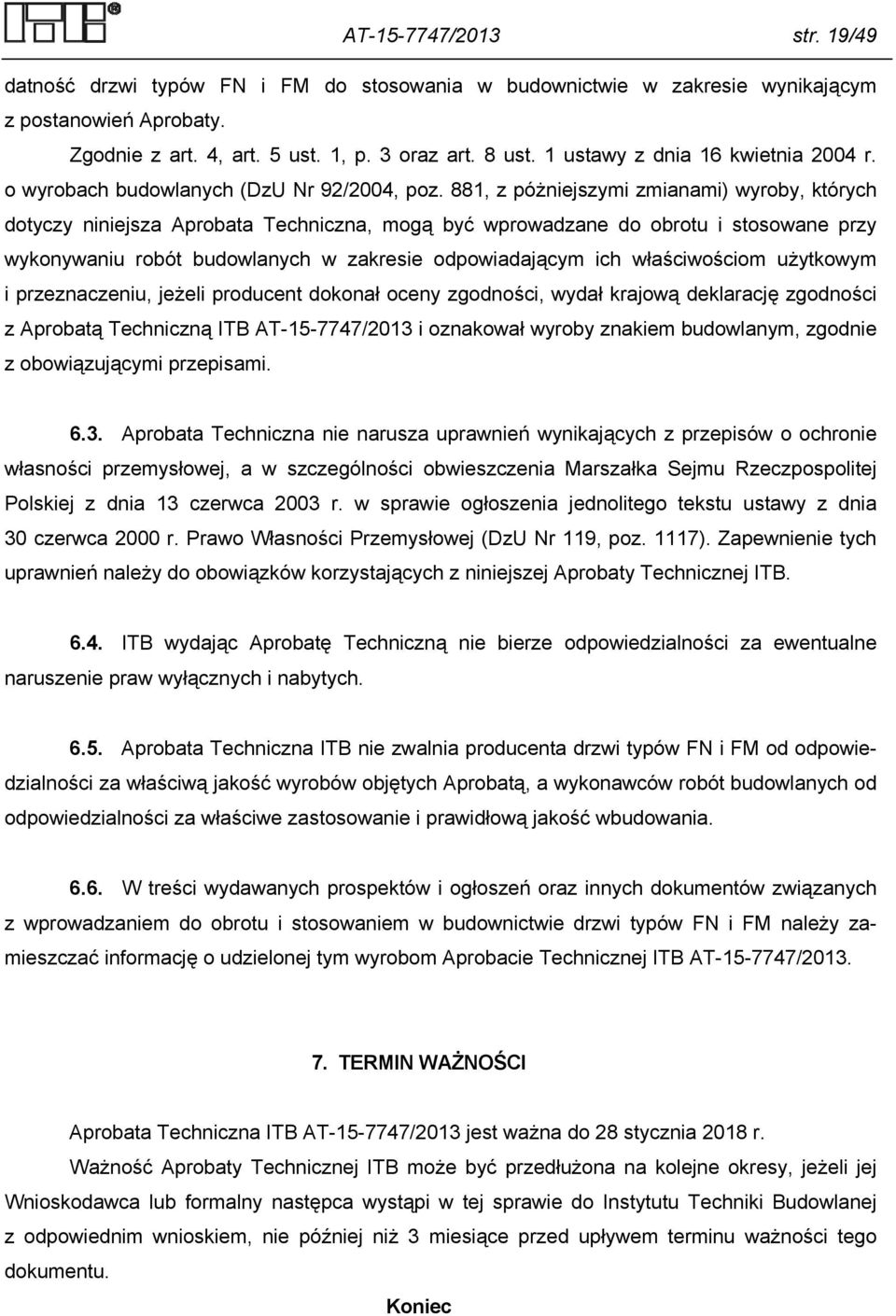

19 AT /2013 str. 19/49 datność drzwi typów FN i FM do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1, p. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (DzU Nr 92/2004, poz. 881, z póżniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2013 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu Rzeczpospolitej Polskiej z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo Własności Przemysłowej (DzU Nr 119, poz. 1117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia producenta drzwi typów FN i FM od odpowiedzialności za właściwą jakość wyrobów objętych Aprobatą, a wykonawców robót budowlanych od odpowiedzialności za właściwe zastosowanie i prawidłową jakość wbudowania W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzaniem do obrotu i stosowaniem w budownictwie drzwi typów FN i FM należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2013 jest ważna do 28 stycznia 2018 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem, nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. Koniec

20 AT /2013 str. 20/49 INFORMACJE DODATKOWE Normy i dokumenty związane PN-EN A1:2010 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków -- Część 1: Klasyfikacja na podstawie badań reakcji na ogień PN-EN ISO :2001 Farby i lakiery -- Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich -- Część 2: Klasyfikacja środowisk PN-EN ISO 2409:2008 Farby i lakiery -- Badanie metodą siatki nacięć PN-EN 311:2004 Płyty drewnopochodne -- Wytrzymałość na odrywanie warstwy przypowierzchniowej -- Metoda badania PN-EN 1935:2003/ AC:2005 Okucia budowlane -- Zawiasy jednoosiowe -- Wymagania i metody badań PN-EN 12209:2005/ AC:2006 Okucia budowlane -- Zamki -- Zamki mechaniczne wraz z zaczepami -- Wymagania i metody badań PN-EN 1906:2003 Okucia budowlane -- Klamki i gałki drzwiowe wraz z tarczami -- Wymagania i metody badań PN-EN 1154:1999/ A1:2004 Okucia budowlane -- Zamykacze drzwiowe z regulacją przebiegu zamykania -- Wymagania i metody badań PN-EN 1125:2009 Okucia budowlane -- Zamknięcia przeciwpaniczne do wyjść uruchamiane prętem poziomym, przeznaczone do stosowania na drogach ewakuacyjnych -- Wymagania i metody badań PN-EN 10346:2009 Wyroby płaskie stalowe powlekane ogniowo w sposób ciągły -- Warunki techniczne dostawy PN-EN 13162:2009 Wyroby do izolacji cieplnej w budownictwie -- Wyroby z wełny mineralnej (MW) produkowane fabrycznie -- Specyfikacja PN-EN :2007 Stale odporne na korozję -- Część 2: Warunki techniczne dostawy blach i taśm ze stali nierdzewnych ogólnego przeznaczenia PN-EN :2004 Szkło w budownictwie -- Termicznie wzmocnione szkło sodowowapniowo-krzemianowe -- Część 1: Definicje i opis PN-ISO :1996 Rury stalowe i kształtki -- Symbole stosowane w specyfikacjach technicznych -- Przekroje kwadratowe i prostokątne PN-EN 1192:2001 Drzwi -- Klasyfikacja wymagań wytrzymałościowych

21 AT /2013 str. 21/49 PN-EN 1529:2001 Skrzydła drzwiowe -- Wysokość, szerokość, grubość i prostokątność - - Klasy tolerancji PN-EN 1530:2001 Skrzydła drzwiowe -- Płaskość ogólna i miejscowa -- Klasy tolerancji PN-EN 12217:2005 Drzwi -- Siły operacyjne -- Wymagania i klasyfikacja PN-EN :2001 Siły operacyjne -- Metoda badania -- Część 2: Drzwi PN-B-05000:1996 Okna i drzwi -- Pakowanie, przechowywanie i transport PN-N-03010:1983 Statystyczna kontrola jakości -- Losowy wybór jednostek produktu do próbek PN-EN 947:2000 Drzwi rozwierane -- Oznaczanie odporności na obciążenia pionowe PN-EN 948:2000 Drzwi rozwierane -- Oznaczanie wytrzymałości na skręcanie statyczne PN-EN 949:2000 Okna i ściany osłonowe, drzwi, zasłony i żaluzje -- Oznaczanie odporności na uderzenie ciałem miękkim i ciężkim PN-EN 950:2000 Skrzydła drzwiowe -- Oznaczanie odporności na uderzenie ciałem twardym PN-EN 1026:2001 Okna i drzwi -- Przepuszczalność powietrza -- Metoda badania PN-EN 12207:2001 Okna i drzwi -- Przepuszczalność powietrza -- Klasyfikacja PN-EN 12208:2001 Okna i drzwi -- Wodoszczelność -- Klasyfikacja PN-EN 12210:2001/ Okna i drzwi -- Odporność na obciążenie wiatrem -- Klasyfikacja AC:2006 ZUAT-15/III.16/2007 Drzwi rozwierane wewnętrzne: wejściowe i wewnątrzlokalowe, z drewna, materiałów drewnopochodnych, tworzyw sztucznych i metali, ogólnego stosowania oraz deklarowanej klasie odporności ogniowej i/lub dymoszczelności Raporty z badań i oceny 1. Klasyfikacja w zakresie odporności ogniowej drzwi jednoskrzydłowych i dwuskrzydłowych rozwiernych pełnych i przeszklonych typu FN 30-1, FN 30-2 i FM 30-1, FM 30-2 produkcji firmy Peneder Feuerschutz GmbH - Praca NP-2823/11/Z00NP Zakład Badań Ogniowych ITB 2. Opinia techniczna w zakresie funkcjonalnym i wytrzymałościowym, dotycząca ognioodpornych drzwi firmy Peneder typu FN 30-1, FN 30-2, FM 30-1 i FM 30-2 Praca nr NL-0946/P/08 Zakład Lekkich Przegród i Przeszkleń ITB

22 AT /2013 str. 22/49 3. Aneks nr 1 do klasyfikacji w zakresie odporności ogniowej drzwi jednoskrzydłowych i dwuskrzydłowych rozwiernych pełnych i przeszklonych typu FN30-1, FN30-2 i FM30-1, FM30-2 produkcji firmy Peneder Feuerschutz GmbH Praca nr /12/Z00NP Zakład Badań Ogniowych ITB 4. Raport klasyfikacyjny MA39-VFA Raport klasyfikacyjny z zastosowania rozszerzonego MA39-VFA oraz stanowisko MA39-K Drzwi stalowe jedno- i dwuskrzydłowe FM30-1 Sm i FM30-2 Sm - Raport klasyfikacyjny ift Rosenheim C KB01-C05-01-de Drzwi stalowe jedno- i dwuskrzydłowe FM30-1 Sm i FM30-2 Sm - Raport rozszerzonego stosowania ift Rosenheim PR02 (EXAP-C05-01-de-01) 8. Klasyfikacja w zakresie odporności ogniowej drzwi jednoskrzydłowych i dwuskrzydłowych typu FN90-1 i FN90-2 produkcji firmy Peneder - Praca nr /12/Z00NP Zakład Badań Ogniowych ITB 9. Opinia higieniczna nr HK/B-1245/01/2008 wydana przez PZH w Warszawie

23 AT /2013 str. 23/49 RYSUNKI 1. Drzwi stalowe FN30-1, FN30-2, FM30-1 i FM30-2 schematy widoków drzwi z nadświetlami i doświetlami bocznymi Drzwi stalowe FN30-1, FN30-2, FM30-1 i FM30-2 schematy widoków drzw z nadświetlami i doświetlami bocznymi nieprzeziernymi Drzwi FN30-1 i FN30-2 widoki, przekroje i wymiary Drzwi FM30-1 i FM30-2 widoki, przekroje i wymiary Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 widoki, przekroje i wymiary Drzwi FN30-1 budowa i wypełnienie skrzydła Drzwi FN30-2 budowa i wypełnienie skrzydła Drzwi FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm budowa i wypełnienie skrzydła Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły Przeszklenia drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm widok, przekrój i wymiary Przeszklenia drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły mocowania Przeszklenia i kratka wentylacyjna szczegół mocowania Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 z nadświetlem widok Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 z nadświetlem nieprzeziernym przekrój A-A Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 z nadświetlem nieprzeziernym przekrój B-B Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 z nadświetlem przeziernym przekrój A-A Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 z nadświetlem przeziernym przekrój B-B Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 z doświetlami bocznymi widok Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 z doświetlami bocznymi przekrój A-A Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 z doświetlami bocznymi przekrój B-B Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły części progowej Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm przekroje ościeżnic Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm przekroje ościeżnic Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm przekroje ościeżnic Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm przekroje ościeżnic Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły mocowania ościeżnic... 40

24 AT /2013 str. 24/ Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły mocowania ościeżnic Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły mocowania ościeżnic Drzwi FN90-1 i FN90-2 widoki, przekroje i wymiary Drzwi FN90-1 budowa i wypełnienie skrzydła Drzwi FM90-2 budowa i wypełnienie skrzydeł Drzwi FN90-1 i FN90-2 szczegóły Drzwi FN90-1 i FN90-2 szczegóły Przeszklenia drzwi FN90-1 i FN90-2 widok, przekrój i wymiary Drzwi FN90-1 i FN90-2 przekroje ościeżnic Drzwi FN90-1 i FN90-2 przekroje ościeżnic Drzwi FN90-1 i FN90-2 przekroje ościeżnic Drzwi FN90-1 i FN90-2 szczegóły mocowania ościeżnic Drzwi FN90-1 i FN90-2 szczegóły mocowania ościeżnic Drzwi FN90-1 i FN90-2 szczegóły mocowania ościeżnic Drzwi dymoszczelne FM30-1 Sm i FM30-2 Sm - widoki i wymiary

25 AT /2013 str. 25/49 Rys. 1. Drzwi stalowe FN30-1, FN30-2, FM30-1 i FM30-2 schematy widoków drzwi z nadświetlami i doświetlami bocznymi

26 AT /2013 str. 26/49 Rys. 2. Drzwi stalowe FN30-1, FN30-2, FM30-1 i FM30-2 schematy widoków drzwi z nadświetlami i doświetlami bocznymi nieprzeziernymi

27 AT /2013 str. 27/49 Rys. 3. Drzwi FN30-1 i FN30-2 widoki, przekroje i wymiary Rys. 4. Drzwi FM30-1 i FM30-2 widoki, przekroje i wymiary

28 AT /2013 str. 28/49 Rys. 5. Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 widoki, przekroje i wymiary Rys. 6. Drzwi FN30-1 budowa i wypełnienie skrzydła

29 AT /2013 str. 29/49 Rys. 7. Drzwi FN30-2 budowa i wypełnienie skrzydła Rys. 8. Drzwi FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm budowa i wypełnienie skrzydła

30 AT /2013 str. 30/49 Rys. 9. Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły

31 AT /2013 str. 31/49 Rys. 10. Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły Rys. 11. Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły

32 AT /2013 str. 32/49 Rys. 12. Przeszklenia drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm widok, przekrój i wymiary Rys. 13. Przeszklenia drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły mocowania

33 AT /2013 str. 33/49 Szczegół mocowania przeszklenia w drzwiach FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm Odległość kratki od dolnej krawędzi drzwi co najmniej 250 mm Szczegóły mocowania kratki w drzwiach FN30-1, FN30-2, FM30-1 i FM30-2 Rys. 14. Przeszklenia i kratka wentylacyjna szczegóły mocowania

34 AT /2013 str. 34/49 Rys. 15. Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 z nadświetlem widok Rys. 16. Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 z nadświetlem nieprzeziernym przekrój A-A

35 AT /2013 str. 35/49 Rys. 17. Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 z nadświetlem nieprzeziernym przekrój B-B Rys. 18. Drzwi typów FN30-1, FN30-2, FM30-1 i FM30-2 z nadświetlem przeziernym przekrój A-A

36 AT /2013 str. 36/49 Rys. 19. Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 z nadświetlem przeziernym przekrój B-B Rys. 20. Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 z doświetlami bocznymi widok

37 AT /2013 str. 37/49 Rys. 21. Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 z doświetlami bocznymi przekrój A-A Rys. 22. Drzwi FN30-1, FN30-2, FM30-1 i FM30-2 z doświetlami bocznymi przekrój B-B

38 AT /2013 str. 38/49 Rys. 23. Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły części progowej Rys. 24. Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm - przekroje ościeżnic

39 AT /2013 str. 39/49 Rys. 25. Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm przekroje ościeżnic Rys. 26. Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm przekroje ościeżnic

40 AT /2013 str. 40/49 Rys. 27. Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm przekroje ościeżnic Rys. 28. Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły mocowania ościeżnic

41 AT /2013 str. 41/49 Rys. 29. Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły mocowania ościeżnic Rys. 30. Drzwi FN30-1, FN30-2, FM30-1, FM30-2, FM30-1 Sm i FM30-2 Sm szczegóły mocowania ościeżnic
