1 REKOMENDACJA TECHNICZNA ITB RT ITB-1249/2012 Opaski grzejne POLPROFILI im0119 do elementów odprowadzających wodę WARSZAWA

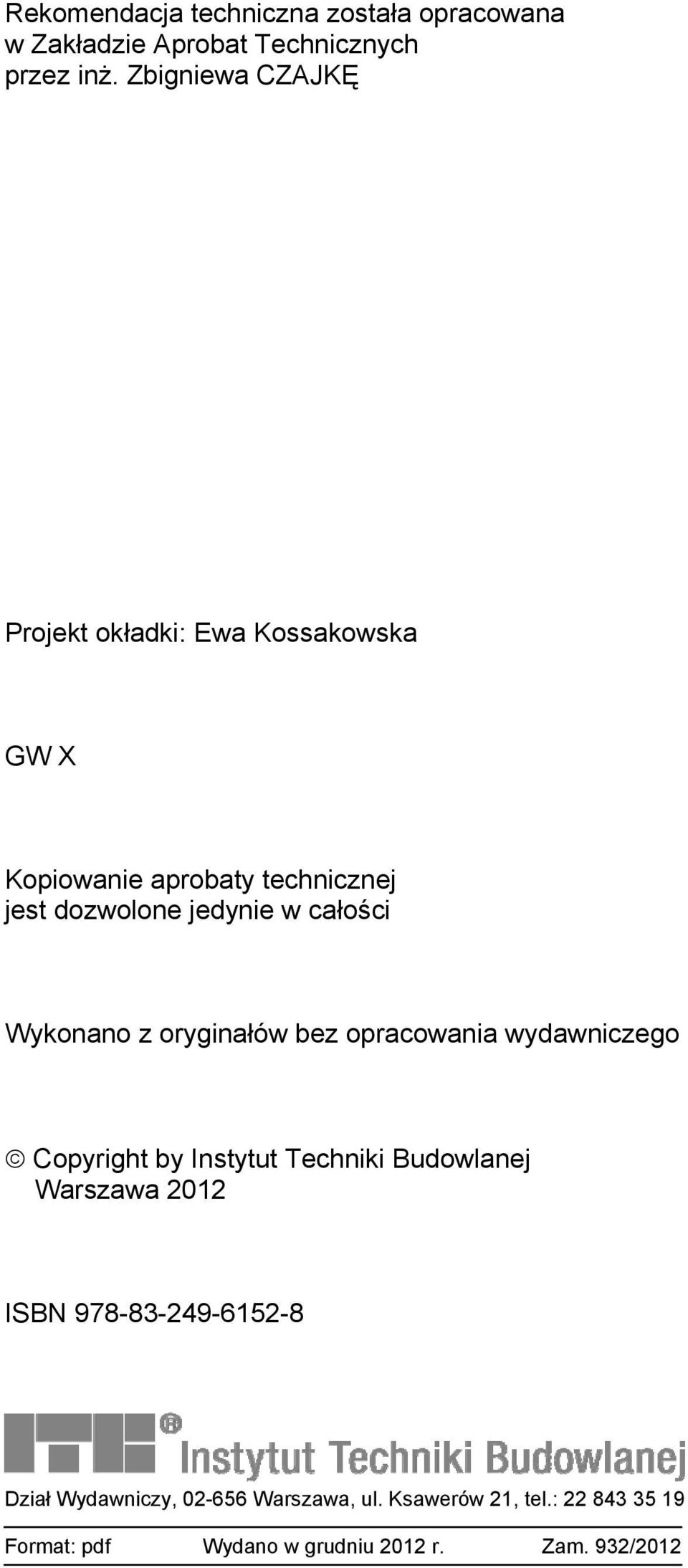

2 Rekomendacja techniczna została opracowana w Zakładzie Aprobat Technicznych przez inż. Zbigniewa CZAJKĘ Projekt okładki: Ewa Kossakowska GW X Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2012 ISBN Dział Wydawniczy, Warszawa, ul. Ksawerów 21, tel.: Format: pdf Wydano w grudniu 2012 r. Zam. 932/2012

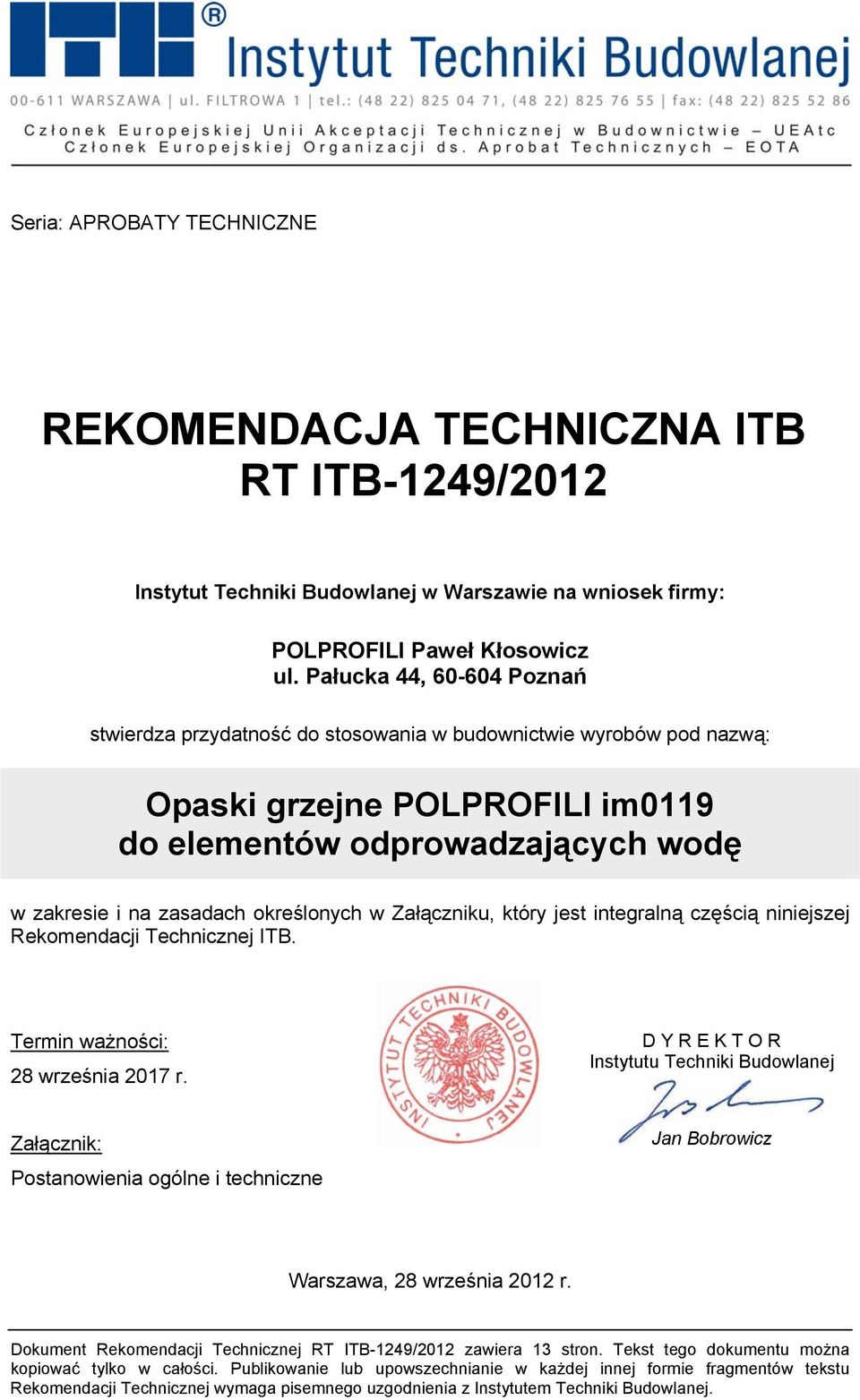

3 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny REKOMENDACJA TECHNICZNA ITB RT ITB-1249/2012 Instytut Techniki Budowlanej w Warszawie na wniosek firmy: POLPROFILI Paweł Kłosowicz ul. Pałucka 44, Poznań stwierdza przydatność do stosowania w budownictwie wyrobów pod nazwą: Opaski grzejne POLPROFILI im0119 do elementów odprowadzających wodę w zakresie i na zasadach określonych w Załączniku, który jest integralną częścią niniejszej Rekomendacji Technicznej ITB. Termin ważności: 28 września 2017 r. D Y R E K T O R Instytutu Techniki Budowlanej Załącznik: Postanowienia ogólne i techniczne Jan Bobrowicz Warszawa, 28 września 2012 r. Dokument Rekomendacji Technicznej RT ITB-1249/2012 zawiera 13 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Rekomendacji Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

4 RT ITB-1249/2012 str. 2/13 ZAŁĄCZNIK POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. CHARAKTER I CEL REKOMENDACJI PRZEDMIOT REKOMENDACJI PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNO-UŻYTKOWE. WYMAGANIA Właściwości materiałów Właściwości wyrobu PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE RYSUNKI... 12

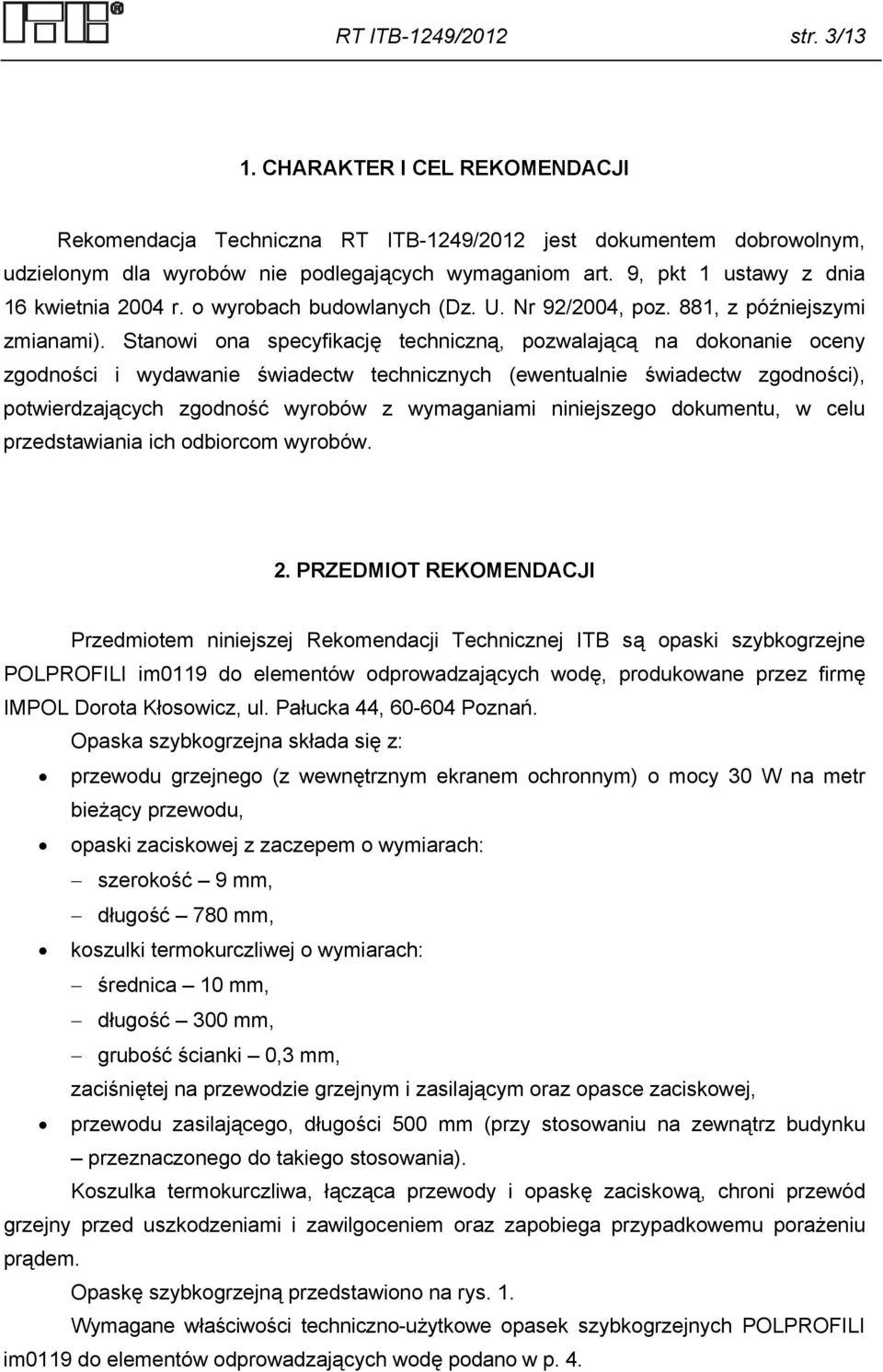

5 RT ITB-1249/2012 str. 3/13 1. CHARAKTER I CEL REKOMENDACJI Rekomendacja Techniczna RT ITB-1249/2012 jest dokumentem dobrowolnym, udzielonym dla wyrobów nie podlegających wymaganiom art. 9, pkt 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881, z późniejszymi zmianami). Stanowi ona specyfikację techniczną, pozwalającą na dokonanie oceny zgodności i wydawanie świadectw technicznych (ewentualnie świadectw zgodności), potwierdzających zgodność wyrobów z wymaganiami niniejszego dokumentu, w celu przedstawiania ich odbiorcom wyrobów. 2. PRZEDMIOT REKOMENDACJI Przedmiotem niniejszej Rekomendacji Technicznej ITB są opaski szybkogrzejne POLPROFILI im0119 do elementów odprowadzających wodę, produkowane przez firmę IMPOL Dorota Kłosowicz, ul. Pałucka 44, Poznań. Opaska szybkogrzejna składa się z: przewodu grzejnego (z wewnętrznym ekranem ochronnym) o mocy 30 W na metr bieżący przewodu, opaski zaciskowej z zaczepem o wymiarach: szerokość 9 mm, długość 780 mm, koszulki termokurczliwej o wymiarach: średnica 10 mm, długość 300 mm, grubość ścianki 0,3 mm, zaciśniętej na przewodzie grzejnym i zasilającym oraz opasce zaciskowej, przewodu zasilającego, długości 500 mm (przy stosowaniu na zewnątrz budynku przeznaczonego do takiego stosowania). Koszulka termokurczliwa, łącząca przewody i opaskę zaciskową, chroni przewód grzejny przed uszkodzeniami i zawilgoceniem oraz zapobiega przypadkowemu porażeniu prądem. Opaskę szybkogrzejną przedstawiono na rys. 1. Wymagane właściwości techniczno-użytkowe opasek szybkogrzejnych POLPROFILI im0119 do elementów odprowadzających wodę podano w p. 4.

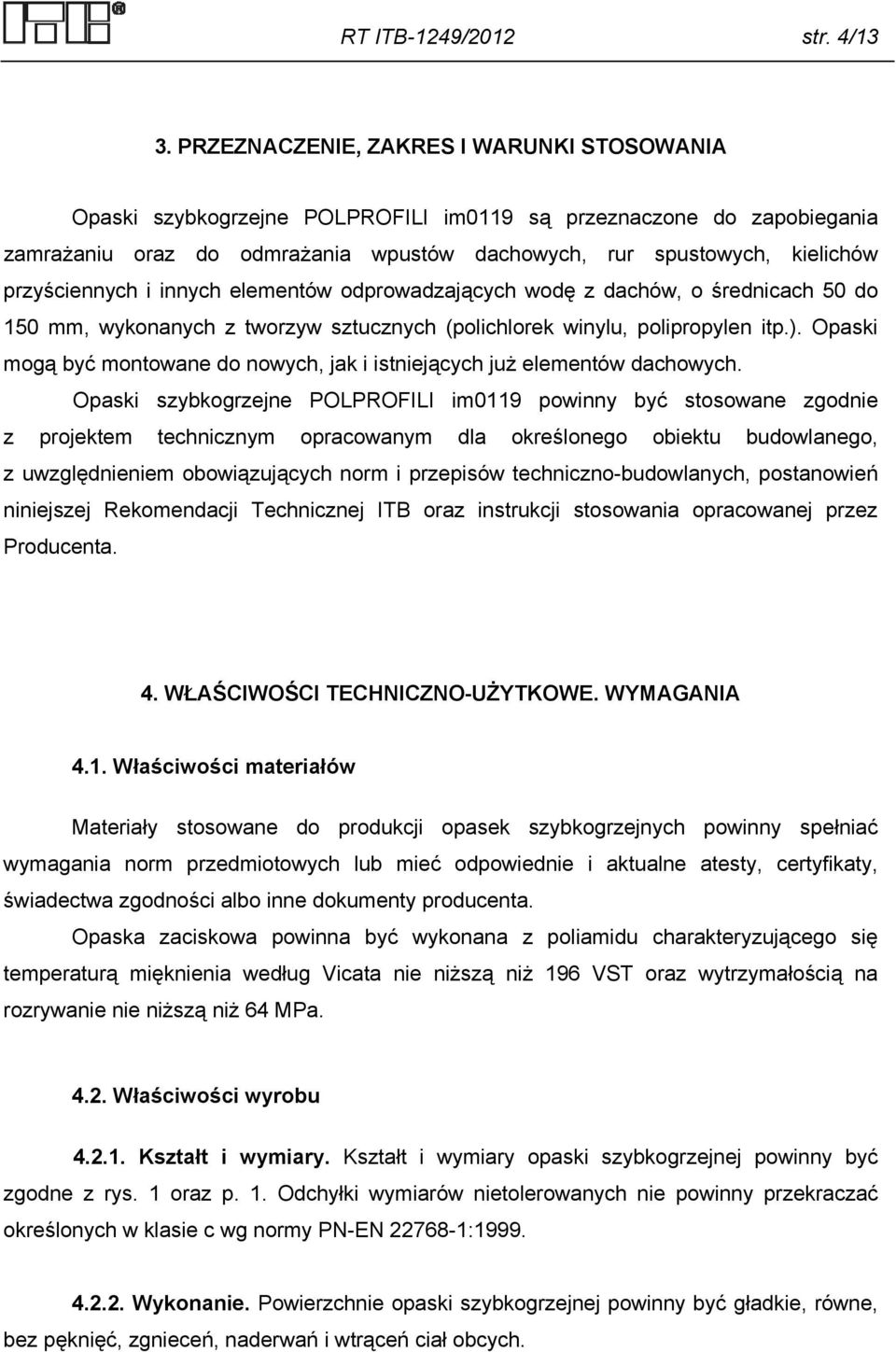

6 RT ITB-1249/2012 str. 4/13 3. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Opaski szybkogrzejne POLPROFILI im0119 są przeznaczone do zapobiegania zamrażaniu oraz do odmrażania wpustów dachowych, rur spustowych, kielichów przyściennych i innych elementów odprowadzających wodę z dachów, o średnicach 50 do 150 mm, wykonanych z tworzyw sztucznych (polichlorek winylu, polipropylen itp.). Opaski mogą być montowane do nowych, jak i istniejących już elementów dachowych. Opaski szybkogrzejne POLPROFILI im0119 powinny być stosowane zgodnie z projektem technicznym opracowanym dla określonego obiektu budowlanego, z uwzględnieniem obowiązujących norm i przepisów techniczno-budowlanych, postanowień niniejszej Rekomendacji Technicznej ITB oraz instrukcji stosowania opracowanej przez Producenta. 4. WŁAŚCIWOŚCI TECHNICZNO-UŻYTKOWE. WYMAGANIA 4.1. Właściwości materiałów Materiały stosowane do produkcji opasek szybkogrzejnych powinny spełniać wymagania norm przedmiotowych lub mieć odpowiednie i aktualne atesty, certyfikaty, świadectwa zgodności albo inne dokumenty producenta. Opaska zaciskowa powinna być wykonana z poliamidu charakteryzującego się temperaturą mięknienia według Vicata nie niższą niż 196 VST oraz wytrzymałością na rozrywanie nie niższą niż 64 MPa Właściwości wyrobu Kształt i wymiary. Kształt i wymiary opaski szybkogrzejnej powinny być zgodne z rys. 1 oraz p. 1. Odchyłki wymiarów nietolerowanych nie powinny przekraczać określonych w klasie c wg normy PN-EN : Wykonanie. Powierzchnie opaski szybkogrzejnej powinny być gładkie, równe, bez pęknięć, zgnieceń, naderwań i wtrąceń ciał obcych.

7 RT ITB-1249/2012 str. 5/ Temperatura powierzchni. Temperatura powierzchni działającej opaski szybkogrzejnej, podłączonej do sieci o napięciu 230 V, nie powinna być wyższa niż 50 ºC Wytrzymałość na rozciąganie zaczepu opaski zaciskowej. Zaczep opaski zaciskowej nie powinien ulec zniszczeniu pod działaniem siły rozciągającej mniejszej niż 1,4 kn Wytrzymałość elektryczna izolacji koszulek termokurczliwych. Koszulki termokurczliwe powinny być odporne na przebicie izolacji prądem przemiennym o napięciu 3000 V, w czasie próby trwającej 1 min, zgodnie z wymaganiami normy PN-EN : Rezystancja izolacji koszulek termokurczliwych. Rezystancja izolacji koszulek termokurczliwych pod działaniem prądu stałego o napięciu 500 V, w czasie próby trwającej 1 min, nie powinna być mniejsza niż 10 4 M Wytrzymałość elektryczna izolacji opasek szybkogrzejnych. Opaski szybkogrzejne powinny być odporne na przebicie prądem przemiennym o napięciu probierczym 2000 V, w czasie próby trwającej 5 min, zgodnie z wymaganiami normy PN-IEC 60800: Rezystancja izolacji opasek szybkogrzejnych. Rezystancja izolacji opasek szybkogrzejnych pod działaniem prądu stałego o napięciu probierczym 1000 V, w czasie próby trwającej 5 min, nie powinna być mniejsza niż 2,3 M Połączenie ochronne przewodu grzejnego i zasilającego. Ekran wewnętrzny przewodu grzejnego powinien być połączony z żyłą ochronną PE przewodu zasilającego. 5. PAKOWANIE, PRZECHOWYWANIE, TRANSPORT Wyroby objęte niniejszą Rekomendacją Techniczną ITB powinny być dostarczane w opakowaniach firmowych Producenta lub w sposób uzgodniony pomiędzy producentem a odbiorcą oraz przechowywane i transportowane w sposób zapewniający niezmienność ich

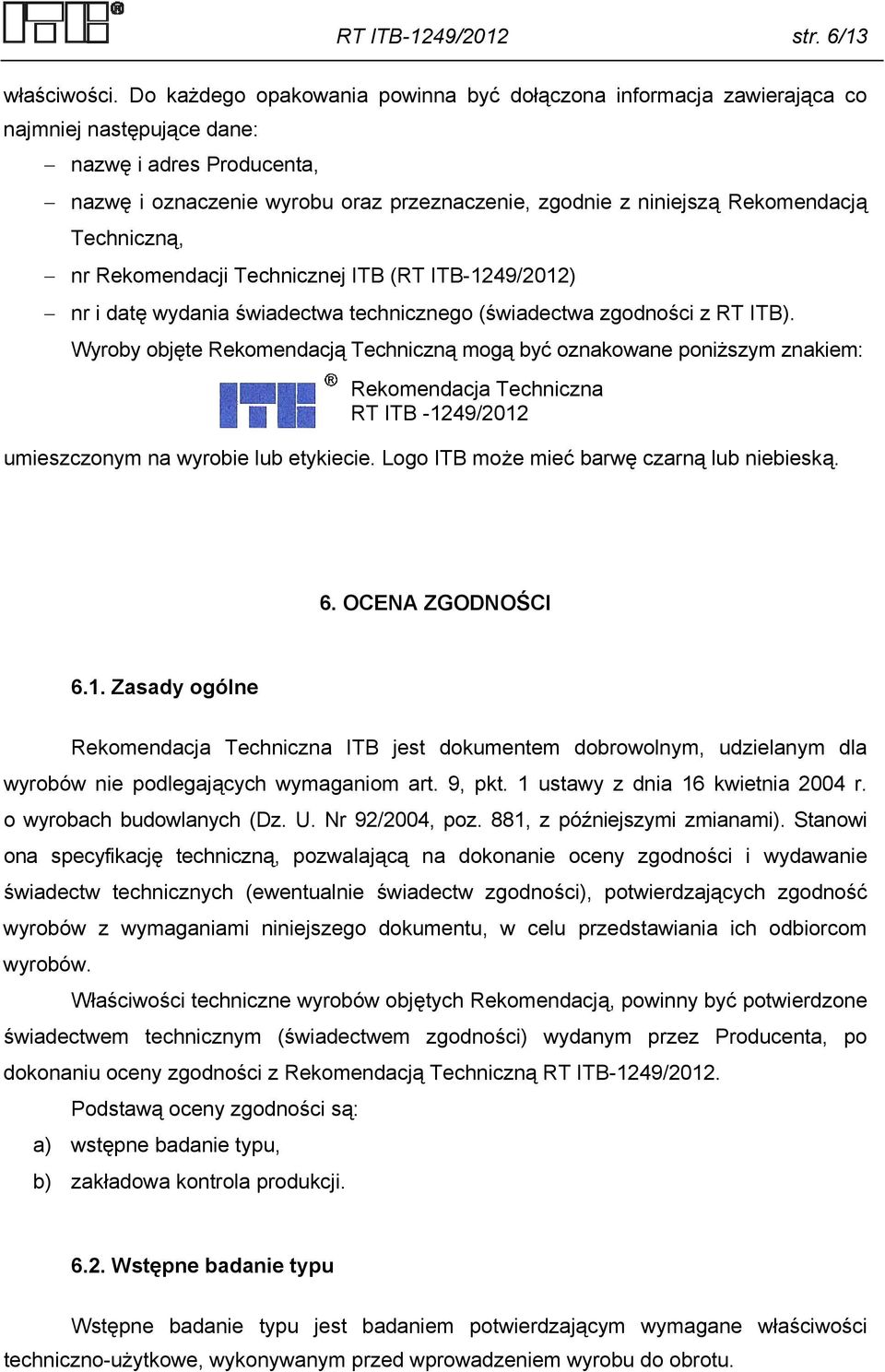

8 RT ITB-1249/2012 str. 6/13 właściwości. Do każdego opakowania powinna być dołączona informacja zawierająca co najmniej następujące dane: nazwę i adres Producenta, nazwę i oznaczenie wyrobu oraz przeznaczenie, zgodnie z niniejszą Rekomendacją Techniczną, nr Rekomendacji Technicznej ITB (RT ITB-1249/2012) nr i datę wydania świadectwa technicznego (świadectwa zgodności z RT ITB). Wyroby objęte Rekomendacją Techniczną mogą być oznakowane poniższym znakiem: Rekomendacja Techniczna RT ITB -1249/2012 umieszczonym na wyrobie lub etykiecie. Logo ITB może mieć barwę czarną lub niebieską. 6. OCENA ZGODNOŚCI 6.1. Zasady ogólne Rekomendacja Techniczna ITB jest dokumentem dobrowolnym, udzielanym dla wyrobów nie podlegających wymaganiom art. 9, pkt. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881, z późniejszymi zmianami). Stanowi ona specyfikację techniczną, pozwalającą na dokonanie oceny zgodności i wydawanie świadectw technicznych (ewentualnie świadectw zgodności), potwierdzających zgodność wyrobów z wymaganiami niniejszego dokumentu, w celu przedstawiania ich odbiorcom wyrobów. Właściwości techniczne wyrobów objętych Rekomendacją, powinny być potwierdzone świadectwem technicznym (świadectwem zgodności) wydanym przez Producenta, po dokonaniu oceny zgodności z Rekomendacją Techniczną RT ITB-1249/2012. Podstawą oceny zgodności są: a) wstępne badanie typu, b) zakładowa kontrola produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu.

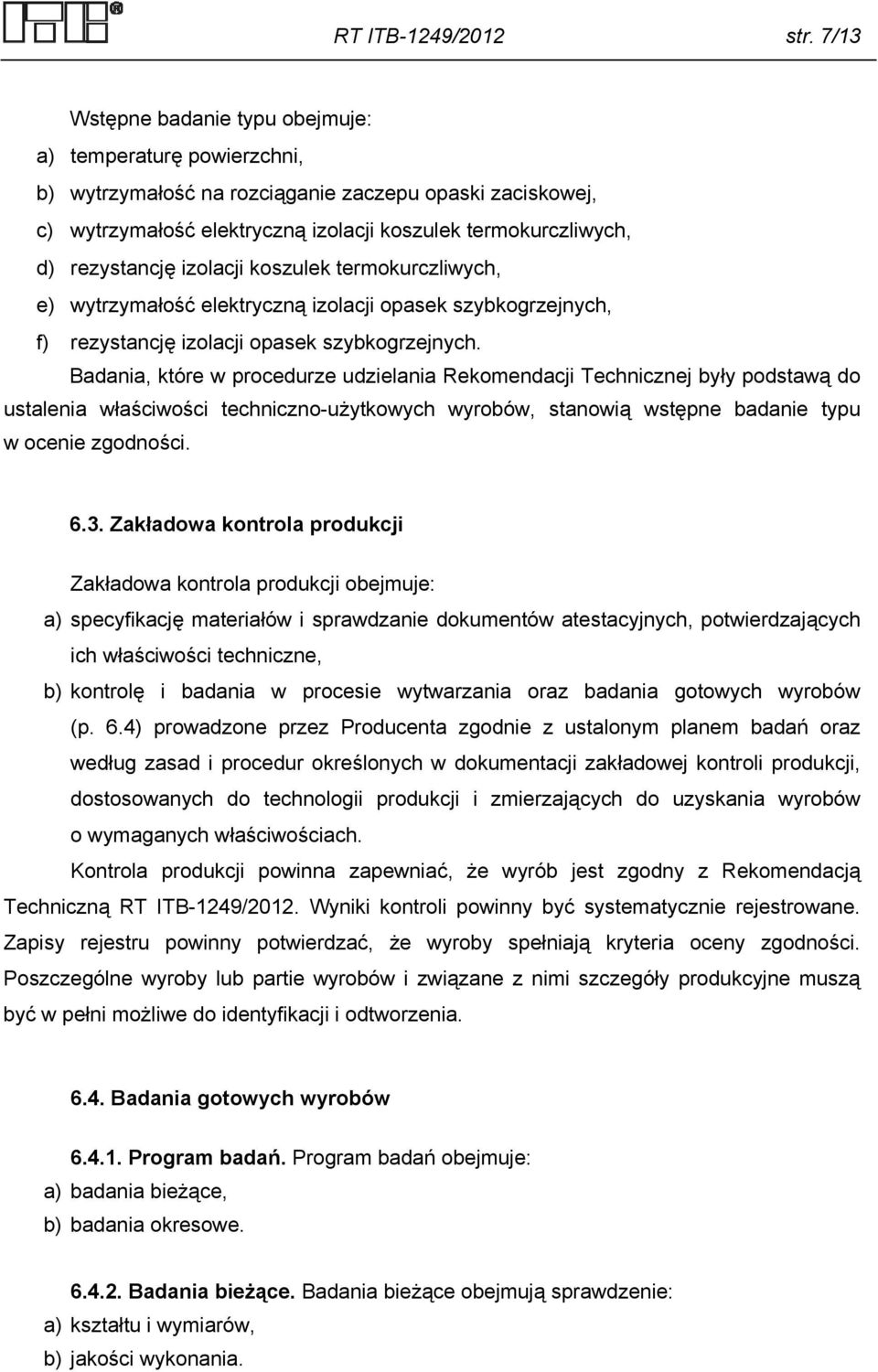

9 RT ITB-1249/2012 str. 7/13 Wstępne badanie typu obejmuje: a) temperaturę powierzchni, b) wytrzymałość na rozciąganie zaczepu opaski zaciskowej, c) wytrzymałość elektryczną izolacji koszulek termokurczliwych, d) rezystancję izolacji koszulek termokurczliwych, e) wytrzymałość elektryczną izolacji opasek szybkogrzejnych, f) rezystancję izolacji opasek szybkogrzejnych. Badania, które w procedurze udzielania Rekomendacji Technicznej były podstawą do ustalenia właściwości techniczno-użytkowych wyrobów, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: a) specyfikację materiałów i sprawdzanie dokumentów atestacyjnych, potwierdzających ich właściwości techniczne, b) kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p. 6.4) prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, że wyrób jest zgodny z Rekomendacją Techniczną RT ITB-1249/2012. Wyniki kontroli powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyroby spełniają kryteria oceny zgodności. Poszczególne wyroby lub partie wyrobów i związane z nimi szczegóły produkcyjne muszą być w pełni możliwe do identyfikacji i odtworzenia Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania okresowe Badania bieżące. Badania bieżące obejmują sprawdzenie: a) kształtu i wymiarów, b) jakości wykonania.

10 RT ITB-1249/2012 str. 8/ Badania okresowe. Badania okresowe obejmują sprawdzenie: a) wytrzymałości na rozciąganie zaczepu opaski zaciskowej, b) wytrzymałości elektrycznej izolacji opasek szybkogrzejnych, c) rezystancji izolacji opasek szybkogrzejnych Częstotliwość badań Badania bieżące powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania okresowe powinny być wykonywane nie rzadziej niż raz na 3 lata Metody badań Sprawdzenie materiałów. Sprawdzenie materiałów polega na kontroli posiadanych przez producenta atestów, certyfikatów i innych dokumentów materiałowych. Sprawdzenie temperatury mięknienia według Vicata należy przeprowadzić zgodnie z normą PN-EN ISO 306: Sprawdzenie kształtu i wymiarów. Sprawdzenie kształtu polega na oględzinach wyrobu zgodnie z wymaganiami normy PN-EN 13018:2004 i porównaniu z rys. 1 oraz p. 1 i Sprawdzenia wymiarów należy dokonać uniwersalnymi przyrządami mierniczymi, zapewniającymi wymaganą dokładność pomiaru Sprawdzenie jakości wykonania. Sprawdzenie wykonania wyrobu należy przeprowadzić wizualnie, zgodnie z wymaganiami normy PN-EN 13018:2004. Wyniki badania należy porównać z wymaganiami określonymi w p Sprawdzenie temperatury powierzchni. Sprawdzenie polega na podłączeniu przewodu zasilającego do sieci o napięciu 230 V oraz zmierzeniu temperatury powierzchni działającej opaski szybkogrzejnej. Wyniki badania należy porównać z wymaganiami określonymi w p Sprawdzenie wytrzymałości na rozciąganie zaczepu opaski zaciskowej. Opaskę zaciskową należy poddać działaniu rozrywających sił niszczących, stosując urządzenie do pomiaru sił, w zakresie dobranym do spodziewanej wartości sił niszczących. Siła niszcząca nie powinna przekraczać wartości określonej w p

11 RT ITB-1249/2012 str. 9/ Sprawdzenie wytrzymałości elektrycznej izolacji koszulek termokurczliwych. Próbę przebicia izolacji koszulek termokurczliwych należy przeprowadzić zgodnie z normą PN-EN :2011. Wyniki badania należy porównać z wymaganiami określonymi w p Sprawdzenie rezystancji izolacji koszulek termokurczliwych. Badanie rezystancji izolacji koszulek termokurczliwych należy przeprowadzić zgodnie z normą PN-EN :2011. Wyniki badania należy porównać z wymaganiami określonymi w p Sprawdzenie wytrzymałości elektrycznej izolacji opasek szybkogrzejnych. Badanie wytrzymałości elektrycznej (próbę napięciową) izolacji opasek szybkogrzejnych należy przeprowadzić zgodnie z normą PN-IEC 60800:2011. Wyniki badania należy porównać z wymaganiami określonymi w p Sprawdzenie rezystancji izolacji opasek szybkogrzejnych. Badanie rezystancji izolacji opasek szybkogrzejnych należy przeprowadzić zgodnie z normą PN-IEC 60800:2011. Wyniki badania należy porównać z wymaganiami określonymi w p Sprawdzenie połączenia ochronnego przewodu grzejnego i zasilającego. Sprawdzenie połączenia ekranu wewnętrznego przewodu grzejnego z żyłą ochronną PE przewodu zasilającego należy przeprowadzić wizualnie Pobieranie próbek do badań Próbki do badań należy pobierać losowo, zgodnie z normą PN-N-03010: Ocena wyników badań Wyprodukowane wyroby należy uznać za zgodne z wymaganiami niniejszej Rekomendacji Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 7. USTALENIA FORMALNO-PRAWNE 7.1. Rekomendacja Techniczna RT ITB-1249/2012 jest dokumentem dobrowolnym, stwierdzającym przydatność opasek szybkogrzejnych POLPROFILI im0119 do elementów

12 RT ITB-1249/2012 str. 10/13 odprowadzających wodę do stosowania w budownictwie, w zakresie wynikającym z postanowień Rekomendacji. Stanowi ona specyfikację techniczną, pozwalającą na dokonanie oceny zgodności i wydawanie świadectw technicznych (ewentualnie świadectw zgodności), potwierdzających zgodność wyrobów z wymaganiami niniejszego dokumentu, w celu przedstawiania ich odbiorcom wyrobów Rekomendacja Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu Rzeczpospolitej Polskiej z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. Nr 119, poz. 1117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Rekomendacji Technicznej ITB ITB wydając Rekomendację Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Rekomendacja Techniczna ITB nie zwalnia Producenta od odpowiedzialności za właściwą jakość wyrobów oraz projektantów obiektów i wykonawców robót budowlanych od odpowiedzialności na właściwe ich zastosowanie W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzaniem do obrotu i stosowaniem w budownictwie opasek szybkogrzejnych POLPROFILI im0119 do elementów odprowadzających wodę należy zamieszczać informację o udzielonej tym wyrobom Rekomendacji Technicznej RT ITB-1249/ TERMIN WAŻNOŚCI Rekomendacja Techniczna RT ITB-1249/2012 jest ważna do 28 września 2017 r. Ważność Rekomendacji Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. KONIEC

13 RT ITB-1249/2012 str. 11/13 INFORMACJE DODATKOWE Normy i dokumenty związane PN-EN 13018:2004 Badania nieniszczące. Badania wizualne. Zasady ogólne PN-EN :1999 Tolerancje ogólne. Tolerancje wymiarów liniowych i kątowych bez indywidualnych oznaczeń tolerancji PN-EN :2011 Elastyczne koszulki izolacyjne. Część 2: Metody badań PN-EN ISO 306:2006 Tworzywa sztuczne. Tworzywa termoplastyczne. Oznaczanie temperatury mięknienia metodą Vicata (VST) PN-IEC 60800:2011 Przewody grzejne na napięcie znamionowe 300/500 V do komfortowego ogrzewania i zapobiegania oblodzeniu PN-N-03010:1983 Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbki Raporty z badań i oceny 1. Raport z badań nr LE /12/Z00NP. Opaski szybkogrzejne wraz z koszulkami termokurczliwymi. Laboratorium Automatyki, Sygnalizacji Pożarowej i Instalacji Elektrycznych (LE), ITB, Warszawa, ul. Ksawerów Raport z badań nr LOW /11/Z00OWN. Badania opaski grzejnej POLPROFILI do elementów odprowadzających wodę, Laboratorium Okuć i Ślusarki Budowlanej (LOW), ITB Oddział Wielkopolski, Poznań, ul. Taczaka 12.

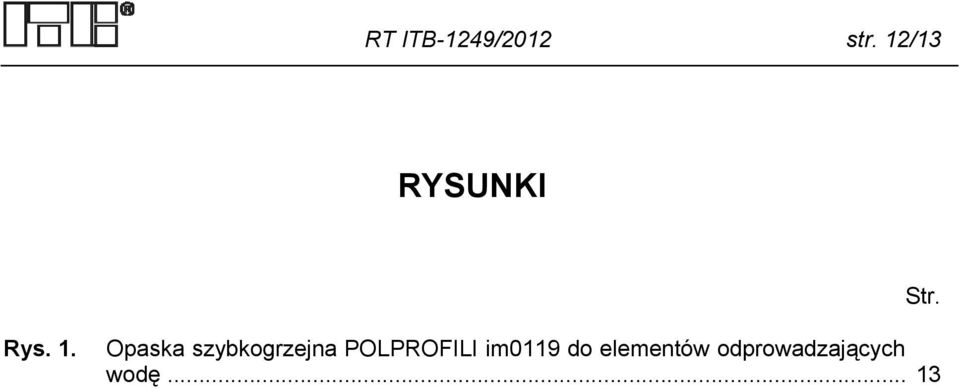

14 RT ITB-1249/2012 str. 12/13 RYSUNKI Str. Rys. 1. Opaska szybkogrzejna POLPROFILI im0119 do elementów odprowadzających wodę... 13

15 RT ITB-1249/2012 str. 13/13 Rys. 1. Opaska szybkogrzejna POLPROFILI im0119 do elementów odprowadzających wodę
