POSTANOWIENIA OGÓLNE I TECHNICZNE

Transkrypt

1

2 AT /2009 2/54 Z A C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TRE CI 1. PRZEDMIOT APROBATY Postanowienia ogólne Drzwi PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA CIWO CI TECHNICZNE. WYMAGANIA Materia y i elementy Wygl d zewn trzny, jako wykonania W ciwo ci techniczne W ciwo ci mechaniczne Klasyfikacja w zakresie odporno ci ogniowej Oznakowanie PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNO CI Zasady ogólne Wst pne badanie typu Zak adowa kontrola produkcji Badania gotowych wyrobów Cz stotliwo bada Metody bada Pobieranie próbek do bada Ocena wyników bada USTALENIA FORMALNO - PRAWNE TERMIN WA NO CI INFORMACJE DODATKOWE RYSUNKI I OPISY... 34

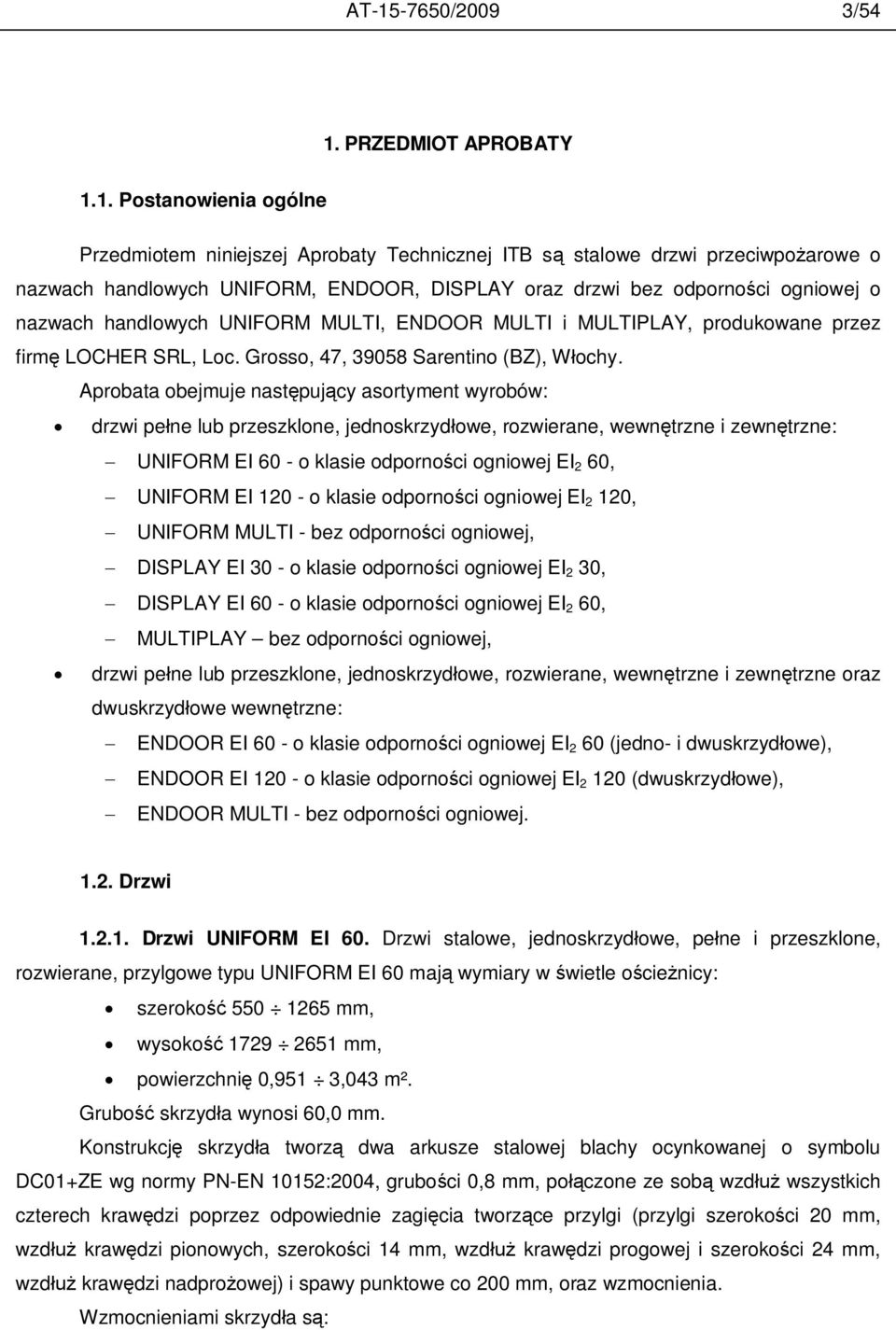

3 AT /2009 3/54 1. PRZEDMIOT APROBATY 1.1. Postanowienia ogólne Przedmiotem niniejszej Aprobaty Technicznej ITB s stalowe drzwi przeciwpo arowe o nazwach handlowych UNIFORM, ENDOOR, DISPLAY oraz drzwi bez odporno ci ogniowej o nazwach handlowych UNIFORM MULTI, ENDOOR MULTI i MULTIPLAY, produkowane przez firm LOCHER SRL, Loc. Grosso, 47, Sarentino (BZ), W ochy. Aprobata obejmuje nast puj cy asortyment wyrobów: drzwi pe ne lub przeszklone, jednoskrzyd owe, rozwierane, wewn trzne i zewn trzne: UNIFORM EI 60 - o klasie odporno ci ogniowej EI 2 60, UNIFORM EI o klasie odporno ci ogniowej EI 2 120, UNIFORM MULTI - bez odporno ci ogniowej, DISPLAY EI 30 - o klasie odporno ci ogniowej EI 2 30, DISPLAY EI 60 - o klasie odporno ci ogniowej EI 2 60, MULTIPLAY bez odporno ci ogniowej, drzwi pe ne lub przeszklone, jednoskrzyd owe, rozwierane, wewn trzne i zewn trzne oraz dwuskrzyd owe wewn trzne: ENDOOR EI 60 - o klasie odporno ci ogniowej EI 2 60 (jedno- i dwuskrzyd owe), ENDOOR EI o klasie odporno ci ogniowej EI (dwuskrzyd owe), ENDOOR MULTI - bez odporno ci ogniowej Drzwi Drzwi UNIFORM EI 60. Drzwi stalowe, jednoskrzyd owe, pe ne i przeszklone, rozwierane, przylgowe typu UNIFORM EI 60 maj wymiary w wietle o cie nicy: szeroko mm, wysoko mm, powierzchni 0,951 3,043 m². Grubo skrzyd a wynosi 60,0 mm. Konstrukcj skrzyd a tworz dwa arkusze stalowej blachy ocynkowanej o symbolu DC01+ZE wg normy PN-EN 10152:2004, grubo ci 0,8 mm, po czone ze sob wzd wszystkich czterech kraw dzi poprzez odpowiednie zagi cia tworz ce przylgi (przylgi szeroko ci 20 mm, wzd kraw dzi pionowych, szeroko ci 14 mm, wzd kraw dzi progowej i szeroko ci 24 mm, wzd kraw dzi nadpro owej) i spawy punktowe co 200 mm, oraz wzmocnienia. Wzmocnieniami skrzyd a s :

4 AT /2009 4/54 p askowniki stalowe, ocynkowane o przekroju 2,5 x 55 mm, umieszczone wzd kraw dzi nadpro owej i wzd kraw dzi progowej skrzyd a, p askownik stalowy, ocynkowany o przekroju 2,5 x 55 mm, umieszczony wzd kraw dzi zamkowej skrzyd a, p askowniki stalowe, ocynkowane o przekroju 3 x 55 mm, wygi te pod k tem prostym o ramionach 240 mm i 60 mm, mocowane za pomoc stalowych nitów w górnym i dolnym rogu skrzyd a, przy kraw dzi zawiasowej, s ce tak e jako wzmocnienie do mocowania zawiasów, p askownik stalowy, ocynkowany o przekroju 3 x 53 mm d ugo ci 367 mm, mocowany za pomoc stalowych nitonakr tek na wysoko ci zamka, p askowniki stalowe, ocynkowane (dwa) o przekroju 2,5 x 55 mm i d ugo ci 80 mm, mocowane za pomoc stalowych nitonakr tek na wysoko ci bolców przeciwwywa eniowych, k towniki stalowe, ocynkowane o przekroju 0,8 x 31,5 x 90 mm i d ugo ci 300 mm, umieszczone w dolnym i górnym rogu skrzyd a, przy kraw dzi zawiasowej, od strony zawiasowej, do mocowania samozamykacza k townik stalowy, ocynkowany o przekroju 0,8 x 31,5 x 140 mm i d ugo ci 240 mm, umieszczony wzd kraw dzi zawiasowej, w po owie wysoko ci skrzyd a, od strony przeciwnej do zawiasowej, do mocowania d wigni antypanicznej. Wype nienie skrzyd a stanowi pakiet sk adaj cy si z: p yty skalnej we ny mineralnej g sto ci 120 kg/m³ i grubo ci 27 mm, kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 7,8 kg/m²), p yty skalnej we ny mineralnej g sto ci 120 kg/m³ i grubo ci 27 mm. Pakiet przyklejony jest do obu stalowych blach ok adzinowych przy pomocy kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 0,25 kg/m²). Skrzyd o drzwiowe zawieszone jest w o cie nicy na minimum dwóch zawiasach: minimum jednym typu CC011 firmy Locher srl,. minimum jednym typu CC010 firmy Locher srl. (zawias spr ynowy). Zawiasy mocowane s do skrzyd a i do o cie nicy przy pomocy 3 stalowych nitów. Zespó drzwiowy wyposa ony jest w: zamek zapadkowy typu 015 firmy Locher srl., wk adk b benkow firmy Locher srl., ograniczniki otwarcia firmy Locher srl., wykonane z blachy stalowej ocynkowanej grubo ci 1,5 mm zamocowane na kraw dzi nadpro owej skrzyd a, minimum dwa stalowe bolce przeciwwywa eniowe firmy Locher srl., klamk z trzpieniem stalowym i szyld firmy Marvon.

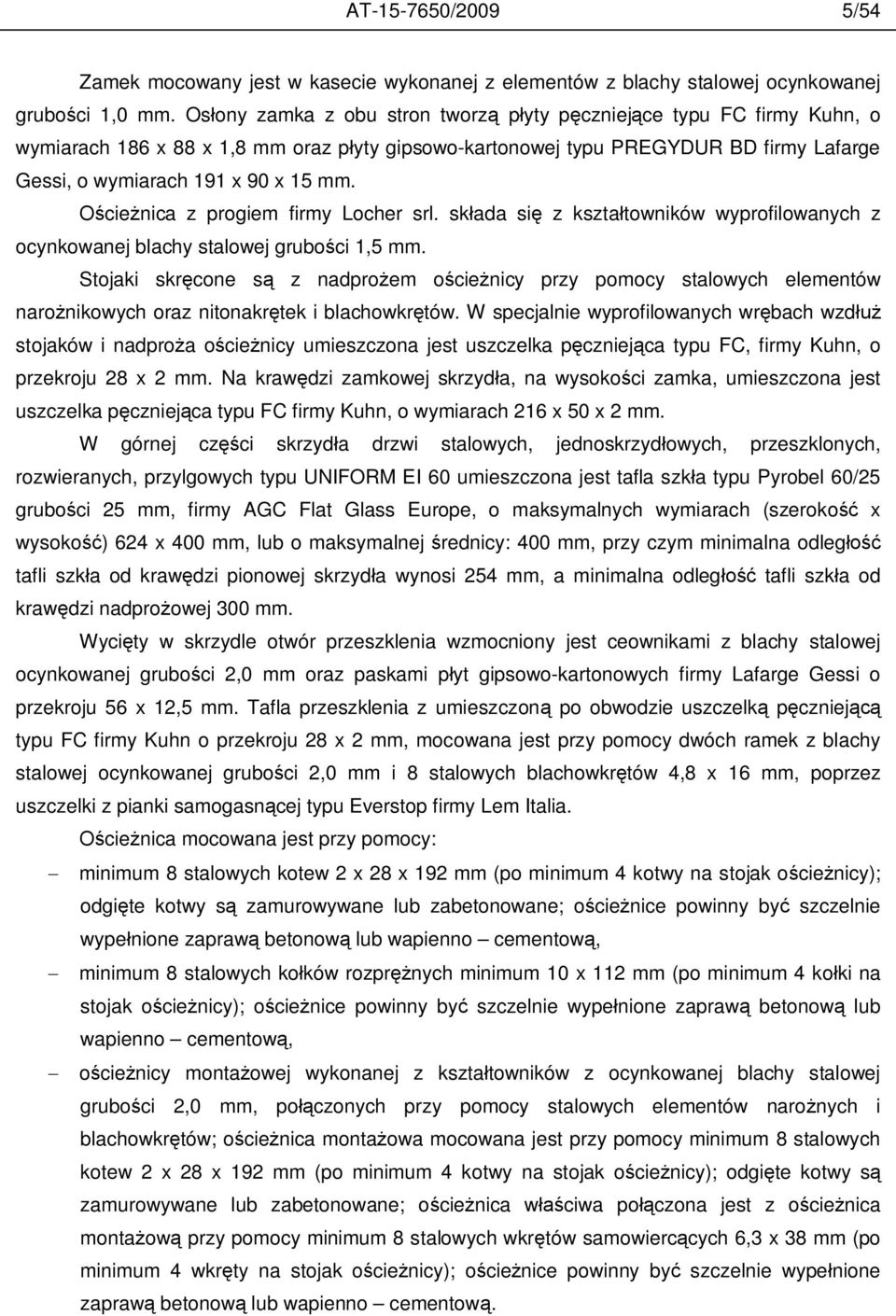

5 AT /2009 5/54 Zamek mocowany jest w kasecie wykonanej z elementów z blachy stalowej ocynkowanej grubo ci 1,0 mm. Os ony zamka z obu stron tworz p yty p czniej ce typu FC firmy Kuhn, o wymiarach 186 x 88 x 1,8 mm oraz p yty gipsowo-kartonowej typu PREGYDUR BD firmy Lafarge Gessi, o wymiarach 191 x 90 x 15 mm. cie nica z progiem firmy Locher srl. sk ada si z kszta towników wyprofilowanych z ocynkowanej blachy stalowej grubo ci 1,5 mm. Stojaki skr cone s z nadpro em o cie nicy przy pomocy stalowych elementów naro nikowych oraz nitonakr tek i blachowkr tów. W specjalnie wyprofilowanych wr bach wzd stojaków i nadpro a o cie nicy umieszczona jest uszczelka p czniej ca typu FC, firmy Kuhn, o przekroju 28 x 2 mm. Na kraw dzi zamkowej skrzyd a, na wysoko ci zamka, umieszczona jest uszczelka p czniej ca typu FC firmy Kuhn, o wymiarach 216 x 50 x 2 mm. W górnej cz ci skrzyd a drzwi stalowych, jednoskrzyd owych, przeszklonych, rozwieranych, przylgowych typu UNIFORM EI 60 umieszczona jest tafla szk a typu Pyrobel 60/25 grubo ci 25 mm, firmy AGC Flat Glass Europe, o maksymalnych wymiarach (szeroko x wysoko ) 624 x 400 mm, lub o maksymalnej rednicy: 400 mm, przy czym minimalna odleg tafli szk a od kraw dzi pionowej skrzyd a wynosi 254 mm, a minimalna odleg tafli szk a od kraw dzi nadpro owej 300 mm. Wyci ty w skrzydle otwór przeszklenia wzmocniony jest ceownikami z blachy stalowej ocynkowanej grubo ci 2,0 mm oraz paskami p yt gipsowo-kartonowych firmy Lafarge Gessi o przekroju 56 x 12,5 mm. Tafla przeszklenia z umieszczon po obwodzie uszczelk p czniej typu FC firmy Kuhn o przekroju 28 x 2 mm, mocowana jest przy pomocy dwóch ramek z blachy stalowej ocynkowanej grubo ci 2,0 mm i 8 stalowych blachowkr tów 4,8 x 16 mm, poprzez uszczelki z pianki samogasn cej typu Everstop firmy Lem Italia. cie nica mocowana jest przy pomocy: minimum 8 stalowych kotew 2 x 28 x 192 mm (po minimum 4 kotwy na stojak o cie nicy); odgi te kotwy s zamurowywane lub zabetonowane; o cie nice powinny by szczelnie wype nione zapraw betonow lub wapienno cementow, minimum 8 stalowych ko ków rozpr nych minimum 10 x 112 mm (po minimum 4 ko ki na stojak o cie nicy); o cie nice powinny by szczelnie wype nione zapraw betonow lub wapienno cementow, o cie nicy monta owej wykonanej z kszta towników z ocynkowanej blachy stalowej grubo ci 2,0 mm, po czonych przy pomocy stalowych elementów naro nych i blachowkr tów; o cie nica monta owa mocowana jest przy pomocy minimum 8 stalowych kotew 2 x 28 x 192 mm (po minimum 4 kotwy na stojak o cie nicy); odgi te kotwy s zamurowywane lub zabetonowane; o cie nica w ciwa po czona jest z o cie nica monta ow przy pomocy minimum 8 stalowych wkr tów samowierc cych 6,3 x 38 mm (po minimum 4 wkr ty na stojak o cie nicy); o cie nice powinny by szczelnie wype nione zapraw betonow lub wapienno cementow.

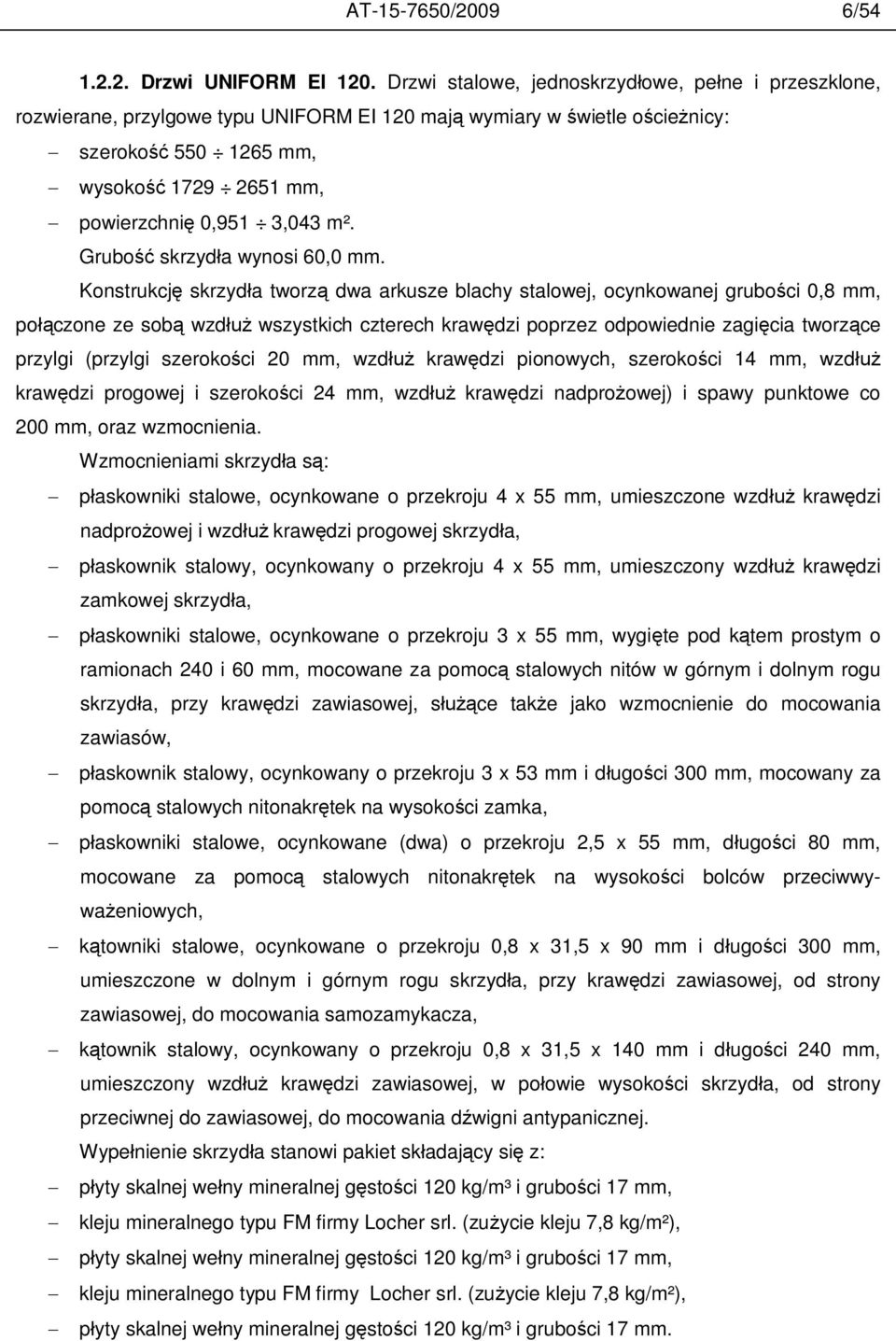

6 AT /2009 6/ Drzwi UNIFORM EI 120. Drzwi stalowe, jednoskrzyd owe, pe ne i przeszklone, rozwierane, przylgowe typu UNIFORM EI 120 maj wymiary w wietle o cie nicy: szeroko mm, wysoko mm, powierzchni 0,951 3,043 m². Grubo skrzyd a wynosi 60,0 mm. Konstrukcj skrzyd a tworz dwa arkusze blachy stalowej, ocynkowanej grubo ci 0,8 mm, po czone ze sob wzd wszystkich czterech kraw dzi poprzez odpowiednie zagi cia tworz ce przylgi (przylgi szeroko ci 20 mm, wzd kraw dzi pionowych, szeroko ci 14 mm, wzd kraw dzi progowej i szeroko ci 24 mm, wzd kraw dzi nadpro owej) i spawy punktowe co 200 mm, oraz wzmocnienia. Wzmocnieniami skrzyd a s : p askowniki stalowe, ocynkowane o przekroju 4 x 55 mm, umieszczone wzd kraw dzi nadpro owej i wzd kraw dzi progowej skrzyd a, p askownik stalowy, ocynkowany o przekroju 4 x 55 mm, umieszczony wzd kraw dzi zamkowej skrzyd a, p askowniki stalowe, ocynkowane o przekroju 3 x 55 mm, wygi te pod k tem prostym o ramionach 240 i 60 mm, mocowane za pomoc stalowych nitów w górnym i dolnym rogu skrzyd a, przy kraw dzi zawiasowej, s ce tak e jako wzmocnienie do mocowania zawiasów, p askownik stalowy, ocynkowany o przekroju 3 x 53 mm i d ugo ci 300 mm, mocowany za pomoc stalowych nitonakr tek na wysoko ci zamka, p askowniki stalowe, ocynkowane (dwa) o przekroju 2,5 x 55 mm, d ugo ci 80 mm, mocowane za pomoc stalowych nitonakr tek na wysoko ci bolców przeciwwywa eniowych, k towniki stalowe, ocynkowane o przekroju 0,8 x 31,5 x 90 mm i d ugo ci 300 mm, umieszczone w dolnym i górnym rogu skrzyd a, przy kraw dzi zawiasowej, od strony zawiasowej, do mocowania samozamykacza, k townik stalowy, ocynkowany o przekroju 0,8 x 31,5 x 140 mm i d ugo ci 240 mm, umieszczony wzd kraw dzi zawiasowej, w po owie wysoko ci skrzyd a, od strony przeciwnej do zawiasowej, do mocowania d wigni antypanicznej. Wype nienie skrzyd a stanowi pakiet sk adaj cy si z: p yty skalnej we ny mineralnej g sto ci 120 kg/m³ i grubo ci 17 mm, kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 7,8 kg/m²), p yty skalnej we ny mineralnej g sto ci 120 kg/m³ i grubo ci 17 mm, kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 7,8 kg/m²), p yty skalnej we ny mineralnej g sto ci 120 kg/m³ i grubo ci 17 mm.

7 AT /2009 7/54 Pakiet przyklejony jest do obu stalowych blach ok adzinowych przy pomocy kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 0,25 kg/m²). Skrzyd o drzwiowe zawieszone jest w o cie nicy na minimum dwóch zawiasach: minimum jednym typu CC011 firmy Locher srl. minimum jednym typu CC010 firmy Locher srl. (zawias spr ynowy) Zawiasy mocowane s do skrzyd a i do o cie nicy przy pomocy 3 stalowych nitów. Zespó drzwiowy wyposa ony jest w: zamek zapadkowy typu 015 firmy Locher srl., wk adk b benkow firmy Locher srl., ograniczniki otwarcia wykonane z blachy stalowej ocynkowanej grubo ci 1,5 mm, firmy Locher srl. zamocowane na kraw dzi nadpro owej i progowej skrzyd a, minimum dwa stalowe bolce przeciwwywa eniowe firmy Locher srl., klamk z trzpieniem stalowym i szyld firmy Marvon. Zamek mocowany jest w kasecie wykonanej z elementów z blachy stalowej ocynkowanej grubo ci 1,0 mm. Os ony zamka z obu stron tworz p yty p czniej ce typu FC firmy Kuhn, o wymiarach 186 x 88 x 1,8 mm oraz p yty typu PREGYDUR BD firmy Lafarge Gessi, o wymiarach 191 x 90 x 15 mm. cie nica z progiem firmy Locher srl. sk ada si z kszta towników wyprofilowanych z ocynkowanej blachy stalowej grubo ci 1,5 mm. Stojaki z nadpro em o cie nicy skr cone s przy pomocy stalowych elementów naro nikowych oraz nitonakr tek i blachowkr tów. W specjalnie wyprofilowanych wr bach wzd stojaków i nadpro a o cie nicy umieszczona jest uszczelka p czniej ca typu FC firmy Kuhn, o przekroju 28 x 2 mm. Na kraw dzi zamkowej skrzyd a, na wysoko ci zamka, umieszczona jest uszczelka p czniej ca typu FC firmy Kuhn, o wymiarach 216 x 50 x 2 mm. W górnej cz ci skrzyd a drzwi stalowych, jednoskrzyd owych, przeszklonych, rozwieranych, przylgowych typu UNIFORM EI 120, umieszczona jest tafla szk a typu Pyrobel 120/53 grubo ci 53 mm firmy AGC Flat Glass Europe i maksymalnych wymiarach (szeroko x wysoko ) 624 x 400 mm lub o maksymalnej rednicy 400 mm, przy czym minimalna odleg tafli szk a od kraw dzi pionowej skrzyd a wynosi 254 mm, a minimalna odleg tafli szk a od kraw dzi nadpro owej 300 mm. Wyci ty w skrzydle otwór przeszklenia wzmocniony jest ceownikami z blachy stalowej ocynkowanej grubo ci 2,0 mm oraz paskami p yt gipsowo-kartonowych firmy Lafarge Gessi, o przekroju 56 x 12,5 mm. Tafla przeszklenia z umieszczon po obwodzie uszczelk p czniej typu FC firmy Kuhn o przekroju 53 x 2 mm, mocowana jest przy pomocy dwóch ramek z blachy stalowej ocynkowanej grubo ci 2,0 mm i 8 stalowych blachowkr tów 4,8 x 16 mm, poprzez uszczelki z pianki samogasn cej typu Everstop firmy Lem Italia.

8 AT /2009 8/54 cie nica mocowana jest przy pomocy: minimum 8 stalowych kotew 2 x 28 x 192 mm (po minimum 4 kotwy na stojak o cie nicy); odgi te kotwy s zamurowywane lub zabetonowane; o cie nice powinny by szczelnie wype nione zapraw betonow lub wapienno cementow, minimum 8 stalowych ko ków rozpr nych minimum 10 x 112 mm (po minimum 4 ko ki na stojak o cie nicy); o cie nice powinny by szczelnie wype nione zapraw betonow lub wapienno cementow, o cie nicy monta owej wykonanej z kszta towników z blachy stalowej ocynkowanej grubo ci 2,0 mm, po czonych przy pomocy stalowych elementów naro nych i blachowkr tów; o cie nica monta owa mocowana jest przy pomocy minimum 8 stalowych kotew 2 x 28 x 192 mm (po minimum 4 kotwy na stojak o cie nicy); odgi te kotwy s zamurowywane lub zabetonowane; o cie nica w ciwa po czona jest z o cie nica monta ow przy pomocy minimum 8 stalowych wkr tów samowierc cych 6,3 x 38 mm (po minimum 4 wkr ty na stojak o cie nicy); o cie nice powinny by szczelnie wype nione zapraw betonow lub wapienno cementow Drzwi DISPLAY EI 30 i DISPLAY EI 60. Drzwi stalowe, jednoskrzyd owe, pe ne i przeszklone, rozwierane, przylgowe typu DISPLAY EI 30 i DISPLAY EI 60 maj wymiary w wietle cie nicy: szeroko mm, wysoko mm, Grubo skrzyd a wynosi 43,0 mm. Konstrukcj skrzyd a tworz dwa arkusze stalowej blachy ocynkowanej o symbolu DC01+ZE wg normy PN-EN 10152:2004, grubo ci 0,5 mm, po czone ze sob wzd wszystkich czterech kraw dzi poprzez odpowiednie zagi cia tworz ce przylgi (przylgi szeroko ci 14 mm, wzd kraw dzi pionowych, szeroko ci 14 mm, wzd kraw dzi progowej i szeroko ci 20 mm, wzd kraw dzi nadpro owej) i spawy punktowe co 200 mm, oraz wzmocnienia. Wzmocnieniami skrzyd a s : p askowniki stalowe, ocynkowane o przekroju 3 x 38 mm, wygi te pod k tem prostym o ramionach 237,5 mm i 55 mm, mocowane za pomoc stalowych nitów w górnym i dolnym rogu skrzyd a, przy kraw dzi zawiasowej, s ce tak e jako wzmocnienie do mocowania zawiasów, p askownik stalowy, ocynkowany o przekroju 3 x 41,8 mm i d ugo ci 367 mm, mocowany za pomoc stalowych nitonakr tek na wysoko ci zamka, p askownik stalowy, ocynkowany o przekroju 2 x 30 mm i d ugo ci 50 mm, mocowany za pomoc stalowych nitonakr tek na wysoko ci bolców przeciwwywa eniowych,

9 AT /2009 9/54 k towniki stalowe, ocynkowane o przekroju 0,8 x 31,5 x 90 mm i d ugo ci 300 mm, umieszczone w dolnym i górnym rogu skrzyd a, przy kraw dzi zawiasowej, od strony zawiasowej, k townik stalowy, ocynkowany o przekroju 0,8 x 31,5 x 140 mm i d ugo ci 240 mm, umieszczony wzd kraw dzi zawiasowej, w po owie wysoko ci skrzyd a, od strony przeciwnej do zawiasowej. Wype nienie skrzyd a stanowi pakiet sk adaj cy si z: p yty skalnej we ny mineralnej g sto ci 120 kg/m³ i grubo ci 18 mm firmy Locher srl., kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 7,8 kg/m²), p yty skalnej we ny mineralnej g sto ci 120 kg/m³ i grubo ci 18 mm firmy Locher srl., Pakiet przyklejony jest do obu stalowych blach ok adzinowych przy pomocy kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 0,25 kg/m²). Skrzyd o drzwiowe zawieszone jest w o cie nicy na minimum dwóch zawiasach: minimum jednym typu CC011 firmy Locher srl,. minimum jednym typu CC010 firmy Locher srl. (zawias spr ynowy). Zawiasy mocowane s do skrzyd a i do o cie nicy przy pomocy 3 stalowych nitów. Drzwi wyposa one s w: zamek zapadkowy typu 015 firmy Locher srl., wk adk b benkow firmy Locher srl., minimum 1 stalowy bolec przeciwwywa eniowy firmy Locher srl., klamka z trzpieniem stalowym i szyld firmy Marvon Ponadto drzwi mog by wyposa ony w: zamykacz nawierzchniowy typu TS 2000, TS 3000, TS 4000, TS 5000 firmy GEZE, TS 73V, TS 83, TS 92, TS 93, TS 72 firmy DORMA, typu TS 40, TS 61 firmy ECO SCHULTE, typu OTS 320, OTS 530, OTS 730 firmy GU BKS, typu DC 240 lub DC 405 firmy Abloy, elektrorygiel typu 131, 141 lub 142 firmy EFF-EFF Zamek mocowany jest w kasecie wykonanej z elementów z blachy stalowej ocynkowanej grubo ci 1,0 mm. Os ony zamka z obu stron tworz p yty p czniej ce typu FC firmy Kuhn, o wymiarach 186 x 88 x 1,8 mm oraz p yty typu PREGYDUR BD firmy Lafarge Gessi, o wymiarach 191 x 90 x 9,5 mm. cie nica z progiem firmy Locher srl. sk ada si z kszta towników wyprofilowanych z ocynkowanej blachy stalowej grubo ci 1,2 mm. Stojaki skr cone s z nadpro em o cie nicy przy pomocy stalowych elementów naro nikowych oraz nitonakr tek i blachowkr tów. W specjalnie wyprofilowanych wr bach wzd stojaków i nadpro a o cie nicy umieszczona jest uszczelka p czniej ca typu FC firmy Kuhn, o przekroju 12 x 2 mm. Na kraw dzi zamkowej skrzyd a, na wysoko ci zamka, umieszczone s dwie uszczelki p czniej ce typu FC firmy Kuhn o wymiarach 210 x 8 x 2 mm.

10 AT / /54 W górnej cz ci skrzyd a drzwi stalowych, jednoskrzyd owych, przeszklonych, rozwieranych, przylgowych typu DISPLAY EI 30 i DISPLAY EI 60 umieszczona jest tafla szk a typu Pyrobel 60/25 grubo ci 25 mm firmy AGC Flat Glass Europe, o maksymalnych wymiarach (szeroko x wysoko ) 624 x 400 mm, lub o maksymalnej rednicy: 400 mm, przy czym minimalna odleg tafli szk a od kraw dzi pionowej skrzyd a wynosi 191 mm, a minimalna odleg tafli szk a od kraw dzi nadpro owej 300 mm. Wyci ty w skrzydle otwór przeszklenia wzmocniony jest ceownikami z blachy stalowej ocynkowanej grubo ci 2,0 mm oraz paskami p yt gipsowo-kartonowych firmy Lafarge Gessi o przekroju 40 x 12,5 mm. Tafla przeszklenia z umieszczon po obwodzie uszczelk p czniej typu FC firmy Kuhn o przekroju 28 x 2 mm, mocowana jest przy pomocy dwóch ramek z blachy stalowej ocynkowanej grubo ci 2,0 mm i 8 stalowych blachowkr tów 4,8 x 16 mm, poprzez uszczelki z pianki samogasn cej typu Everstop firmy Lem Italia. cie nica mocowana jest przy pomocy: minimum 6 stalowych kotew 2 x 28 x 192 mm (po minimum 3 kotwy na stojak o cie nicy); odgi te kotwy s zamurowywane lub zabetonowane; o cie nice powinny by szczelnie wype nione zapraw betonow, wapienno cementow lub gipsow, minimum 6 stalowych ko ków rozpr nych minimum 10 x 112 mm (po minimum 4 ko ki na stojak o cie nicy); o cie nice powinny by szczelnie wype nione zapraw betonow, wapienno cementow lub gipsow Drzwi ENDOOR EI 60 jednoskrzyd owe. Drzwi stalowe, jednoskrzyd owe, pe ne i przeszklone, rozwierane, przylgowe typu ENDOOR EI 60 maj identyczn konstrukcj jak drzwi UNIFORM EI 60, ró nica polega tylko na tym, e drzwi UNIFORM EI 60 s rewersyjne, a drzwi ENDOOR EI 60 lewe lub prawe. Drzwi rewersyjne to drzwi bez okre lonego kierunku otwierania. Kierunek otwierania drzwi okre la si przed monta em Drzwi ENDOOR EI 60 dwuskrzyd owe. Drzwi stalowe, dwuskrzyd owe, pe ne i przeszklone, rozwierane, przylgowe typu ENDOOR EI 60 maj wymiary w wietle o cie nicy: szeroko mm, wysoko mm, powierzchni 1,598 6,032 m², przy czym szeroko skrzyd a czynnego wynosi mm, a szeroko skrzyd a biernego wynosi mm. Grubo skrzyd a wynosi 60,0 mm. Konstrukcj ka dego skrzyd a tworz dwa arkusze blachy stalowej, ocynkowanej grubo ci 0,8 mm, po czone ze sob wzd wszystkich czterech kraw dzi poprzez odpowiednie zagi cia tworz ce przylgi (przylgi szeroko ci 20 mm wzd kraw dzi pionowych, szeroko ci 14 mm wzd

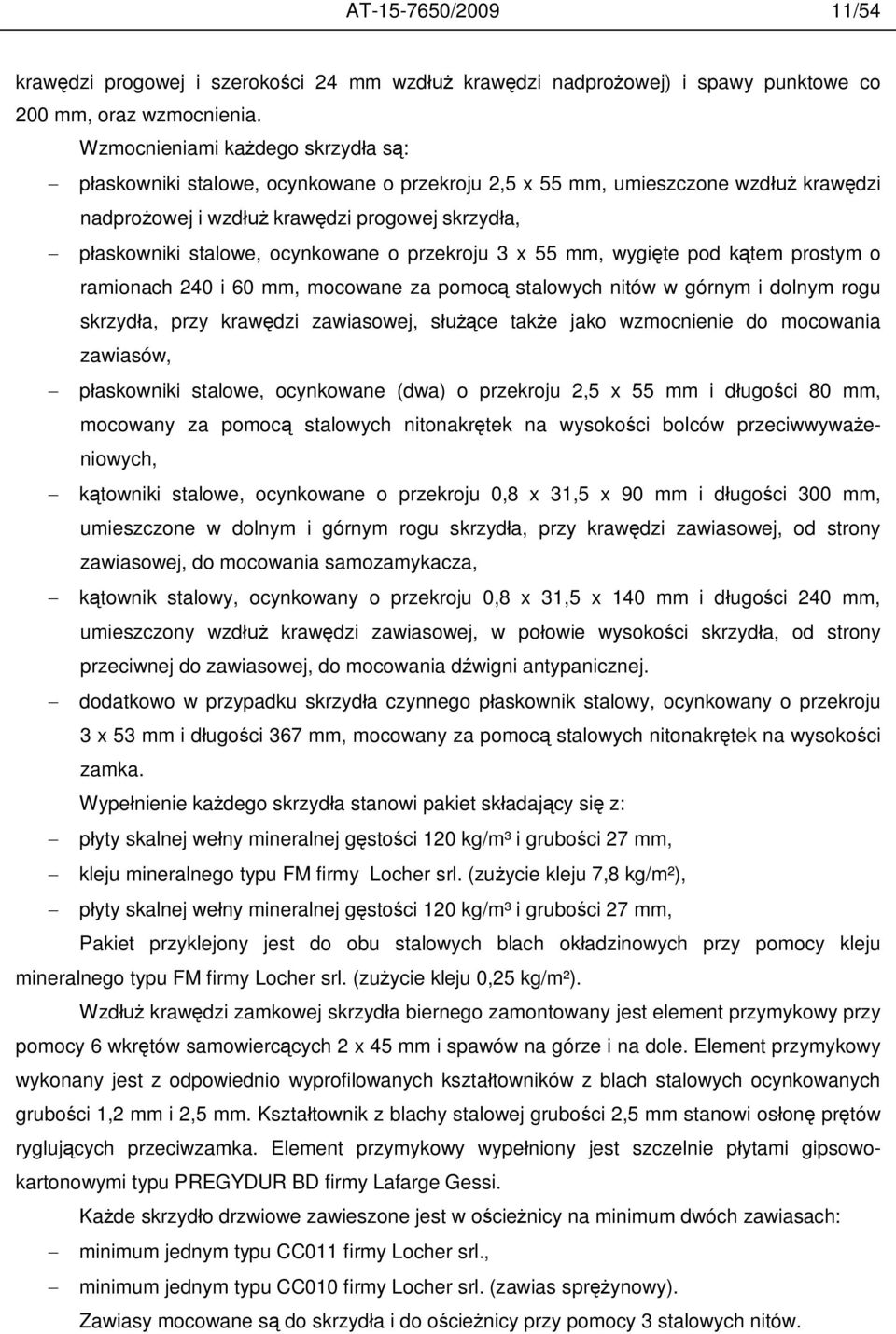

11 AT / /54 kraw dzi progowej i szeroko ci 24 mm wzd kraw dzi nadpro owej) i spawy punktowe co 200 mm, oraz wzmocnienia. Wzmocnieniami ka dego skrzyd a s : p askowniki stalowe, ocynkowane o przekroju 2,5 x 55 mm, umieszczone wzd kraw dzi nadpro owej i wzd kraw dzi progowej skrzyd a, p askowniki stalowe, ocynkowane o przekroju 3 x 55 mm, wygi te pod k tem prostym o ramionach 240 i 60 mm, mocowane za pomoc stalowych nitów w górnym i dolnym rogu skrzyd a, przy kraw dzi zawiasowej, s ce tak e jako wzmocnienie do mocowania zawiasów, p askowniki stalowe, ocynkowane (dwa) o przekroju 2,5 x 55 mm i d ugo ci 80 mm, mocowany za pomoc stalowych nitonakr tek na wysoko ci bolców przeciwwywa eniowych, k towniki stalowe, ocynkowane o przekroju 0,8 x 31,5 x 90 mm i d ugo ci 300 mm, umieszczone w dolnym i górnym rogu skrzyd a, przy kraw dzi zawiasowej, od strony zawiasowej, do mocowania samozamykacza, k townik stalowy, ocynkowany o przekroju 0,8 x 31,5 x 140 mm i d ugo ci 240 mm, umieszczony wzd kraw dzi zawiasowej, w po owie wysoko ci skrzyd a, od strony przeciwnej do zawiasowej, do mocowania d wigni antypanicznej. dodatkowo w przypadku skrzyd a czynnego p askownik stalowy, ocynkowany o przekroju 3 x 53 mm i d ugo ci 367 mm, mocowany za pomoc stalowych nitonakr tek na wysoko ci zamka. Wype nienie ka dego skrzyd a stanowi pakiet sk adaj cy si z: p yty skalnej we ny mineralnej g sto ci 120 kg/m³ i grubo ci 27 mm, kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 7,8 kg/m²), p yty skalnej we ny mineralnej g sto ci 120 kg/m³ i grubo ci 27 mm, Pakiet przyklejony jest do obu stalowych blach ok adzinowych przy pomocy kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 0,25 kg/m²). Wzd kraw dzi zamkowej skrzyd a biernego zamontowany jest element przymykowy przy pomocy 6 wkr tów samowierc cych 2 x 45 mm i spawów na górze i na dole. Element przymykowy wykonany jest z odpowiednio wyprofilowanych kszta towników z blach stalowych ocynkowanych grubo ci 1,2 mm i 2,5 mm. Kszta townik z blachy stalowej grubo ci 2,5 mm stanowi os on pr tów rygluj cych przeciwzamka. Element przymykowy wype niony jest szczelnie p ytami gipsowokartonowymi typu PREGYDUR BD firmy Lafarge Gessi. Ka de skrzyd o drzwiowe zawieszone jest w o cie nicy na minimum dwóch zawiasach: minimum jednym typu CC011 firmy Locher srl., minimum jednym typu CC010 firmy Locher srl. (zawias spr ynowy). Zawiasy mocowane s do skrzyd a i do o cie nicy przy pomocy 3 stalowych nitów.

12 AT / /54 Zespó drzwiowy wyposa ony jest w: zamek zapadkowy typu 015 firmy Locher srl., przeciwzamek typu 019-L z ryglowaniem dolnym i górnym pr tem ø 8 mm, firmy Locher srl., wk adk b benkow firmy Locher srl., regulator kolejno ci zamykania firmy Locher srl., minimum dwa na skrzyd o stalowe bolce przeciwwywa eniowe firmy Locher srl., klamka z trzpieniem stalowym i szyld firmy Marvon. Zamek i przeciwzamek mocowane s w kasetach wykonanych z elementów z blachy stalowej ocynkowanej grubo ci 1,0 mm. Os ony zamka z obu stron tworz p yty p czniej ce typu FC firmy Kuhn, o wymiarach 186 x 88 x 1,8 mm oraz p yty gipsowo-kartonowej typu PREGYDUR BD firmy Lafarge Gessi, o wymiarach 191 x 90 x 15 mm. Os ony przeciwzamka z obu stron tworz p yty p czniej ce typu FC firmy Kuhn, o wymiarach 186 x 88 x 1,8 mm oraz p yty typu PREGYDUR BD firmy Lafarge Gessi, o wymiarach 191 x 65 x 15 mm. cie nica z progiem firmy Locher srl. sk ada si z kszta towników wyprofilowanych z ocynkowanej blachy stalowej grubo ci 1,5 mm. Stojaki z nadpro em o cie nicy skr cone s przy pomocy stalowych k towych elementów naro nikowych. W specjalnie wyprofilowanych wr bach wzd stojaków i nadpro a o cie nicy umieszczona jest uszczelka p czniej ca typu FC firmy Kuhn o przekroju 28 x 2 mm. Na kraw dzi zamkowej skrzyd a czynnego, na wysoko ci zamka, umieszczona jest uszczelka p czniej ca typu FC firmy Kuhn, o wymiarach 216 x 50 x 2 mm. W specjalnie wyprofilowanym wr bie wzd kraw dzi zamkowej skrzyd a biernego umieszczona jest uszczelka p czniej ca typu FC firmy Kuhn o przekroju 45 x 2 mm. W górnej cz ci skrzyde drzwi stalowych, dwuskrzyd owych, przeszklonych, rozwieranych, przylgowych typu ENDOOR EI 60 umieszczona jest tafla szk a typu Pyrobel 60/25 grubo ci 25 mm firmy AGC Flat Glass Europe o maksymalnych wymiarach (szeroko x wysoko ) 400 x 600 mm lub o maksymalnej rednicy 550 mm, przy czym minimalna odleg tafli szk a od kraw dzi pionowej skrzyd a wynosi 223 mm (w przypadku kraw dzi zamkowej skrzyd a biernego 256 mm), a minimalna odleg tafli szk a od kraw dzi nadpro owej 300 mm. Wyci ty w skrzydle otwór przeszklenia wzmocniony jest ceownikami z blachy stalowej ocynkowanej grubo ci 2,0 mm, oraz paskami p yt gipsowo-kartonowych firmy Lafarge Gessi o przekroju 56 x 12,5 mm. Tafla przeszklenia z umieszczon po obwodzie uszczelk p czniej typu FC firmy Kuhn, przekroju 28 x 2 mm mocowana jest przy pomocy dwóch ramek z blachy stalowej ocynkowanej grubo ci 2,0 mm i 8 stalowych blachowkr tów 4,8 x 16 mm, poprzez uszczelki z pianki samogasn cej typu Everstop firmy Lem Italia. cie nica mocowana jest przy pomocy:

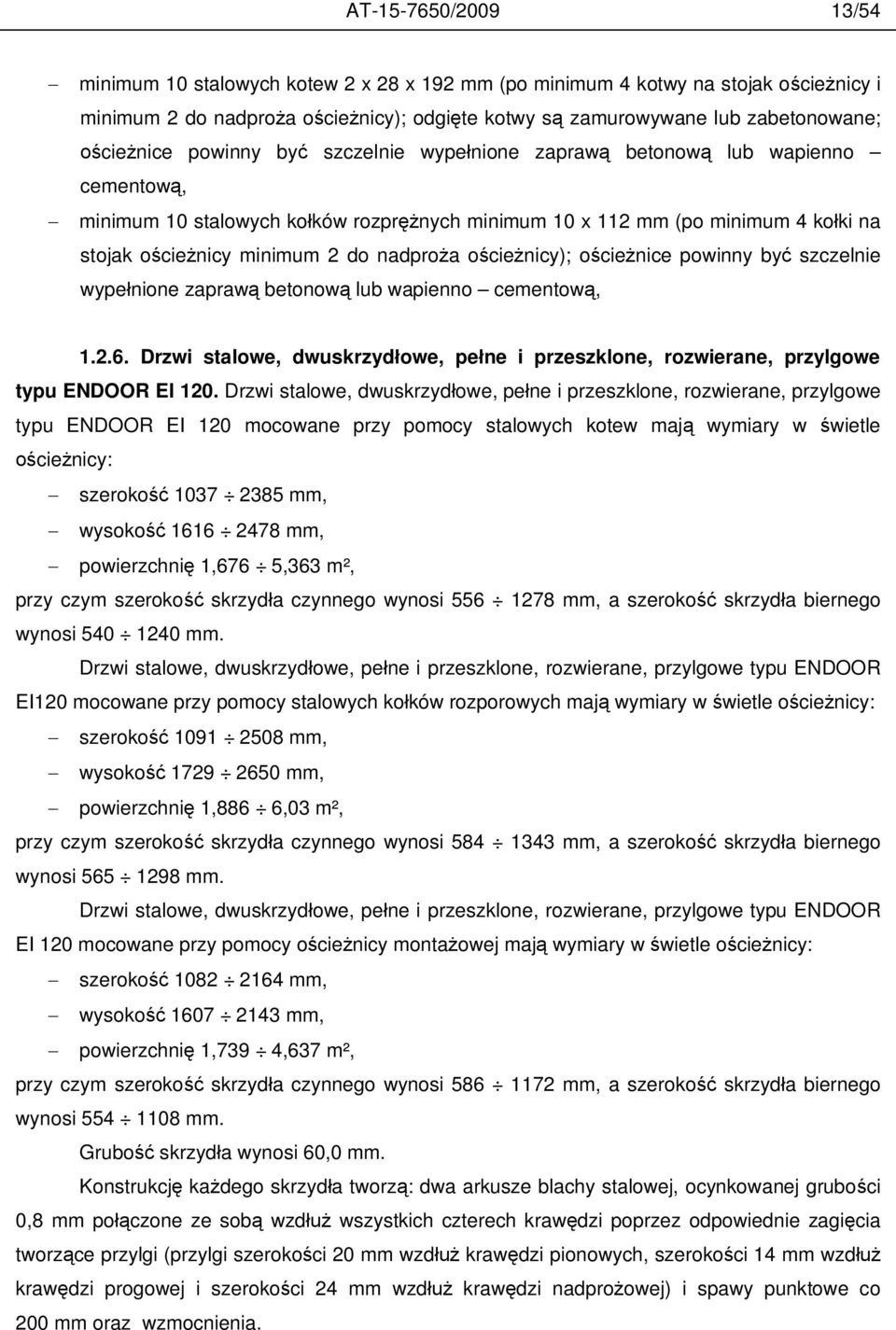

13 AT / /54 minimum 10 stalowych kotew 2 x 28 x 192 mm (po minimum 4 kotwy na stojak o cie nicy i minimum 2 do nadpro a o cie nicy); odgi te kotwy s zamurowywane lub zabetonowane; cie nice powinny by szczelnie wype nione zapraw betonow lub wapienno cementow, minimum 10 stalowych ko ków rozpr nych minimum 10 x 112 mm (po minimum 4 ko ki na stojak o cie nicy minimum 2 do nadpro a o cie nicy); o cie nice powinny by szczelnie wype nione zapraw betonow lub wapienno cementow, Drzwi stalowe, dwuskrzyd owe, pe ne i przeszklone, rozwierane, przylgowe typu ENDOOR EI 120. Drzwi stalowe, dwuskrzyd owe, pe ne i przeszklone, rozwierane, przylgowe typu ENDOOR EI 120 mocowane przy pomocy stalowych kotew maj wymiary w wietle cie nicy: szeroko mm, wysoko mm, powierzchni 1,676 5,363 m², przy czym szeroko skrzyd a czynnego wynosi mm, a szeroko skrzyd a biernego wynosi mm. Drzwi stalowe, dwuskrzyd owe, pe ne i przeszklone, rozwierane, przylgowe typu ENDOOR EI120 mocowane przy pomocy stalowych ko ków rozporowych maj wymiary w wietle o cie nicy: szeroko mm, wysoko mm, powierzchni 1,886 6,03 m², przy czym szeroko skrzyd a czynnego wynosi mm, a szeroko skrzyd a biernego wynosi mm. Drzwi stalowe, dwuskrzyd owe, pe ne i przeszklone, rozwierane, przylgowe typu ENDOOR EI 120 mocowane przy pomocy o cie nicy monta owej maj wymiary w wietle o cie nicy: szeroko mm, wysoko mm, powierzchni 1,739 4,637 m², przy czym szeroko skrzyd a czynnego wynosi mm, a szeroko skrzyd a biernego wynosi mm. Grubo skrzyd a wynosi 60,0 mm. Konstrukcj ka dego skrzyd a tworz : dwa arkusze blachy stalowej, ocynkowanej grubo ci 0,8 mm po czone ze sob wzd wszystkich czterech kraw dzi poprzez odpowiednie zagi cia tworz ce przylgi (przylgi szeroko ci 20 mm wzd kraw dzi pionowych, szeroko ci 14 mm wzd kraw dzi progowej i szeroko ci 24 mm wzd kraw dzi nadpro owej) i spawy punktowe co 200 mm oraz wzmocnienia.

14 AT / /54 Wzmocnieniami ka dego skrzyd a s : p askowniki stalowe, ocynkowane o przekroju 3 x 55 mm, umieszczone wzd kraw dzi nadpro owej i wzd kraw dzi progowej skrzyd a, p askowniki stalowe, ocynkowane o przekroju 3 x 55 mm, wygi te pod k tem prostym o ramionach 240 i 60 mm, mocowane za pomoc stalowych nitów w górnym i dolnym rogu skrzyd a, przy kraw dzi zawiasowej, s ce tak e jako wzmocnienie do mocowania zawiasów, p askowniki stalowe, ocynkowane (dwa) o przekroju 3,0 x 55 mm i d ugo ci 80 mm, mocowany za pomoc stalowych nitonakr tek na wysoko ci bolców przeciwwywa- eniowych, k towniki stalowe, ocynkowane o przekroju 0,8 x 31,5 x 90 mm i d ugo ci 300 mm, umieszczone w górnym rogu skrzyd a, przy kraw dzi zawiasowej, od strony zawiasowej, do mocowania samozamykacza, k townik stalowy, ocynkowany o przekroju 0,8 x 31,5 x 140 mm i d ugo ci 240 mm umieszczony wzd kraw dzi zawiasowej, w po owie wysoko ci skrzyd a, od strony przeciwnej do zawiasowej, do mocowania d wigni antypanicznej, dodatkowo w przypadku skrzyd a czynnego p askownik stalowy, ocynkowany o przekroju 3 x 53 mm i d ugo ci 367 mm, mocowany za pomoc stalowych nitonakr tek na wysoko ci zamka. Wype nienie ka dego skrzyd a stanowi pakiet sk adaj cy si z: p yty skalnej we ny mineralnej g sto ci 120 kg/m³ i grubo ci 17 mm, kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 7,8 kg/m²), p yty skalnej we ny mineralnej g sto ci 120 kg/m³ i grubo ci 17 mm, kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 7,8 kg/m²), p yty skalnej we ny mineralnej g sto ci 120 kg/m³ i grubo ci 17 mm. Pakiet przyklejony jest do obu stalowych blach ok adzinowych przy pomocy kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 0,25 kg/m²). Wzd kraw dzi zamkowej skrzyd a biernego zamontowany jest element przymykowy przy pomocy 6 wkr tów samowierc cych 2 x 45 mm i spawów na górze i na dole. Element przymykowy wykonany jest z odpowiednio wyprofilowanych kszta towników z blach stalowych ocynkowanych grubo ci 1,2 i 2,5 mm. Kszta townik z blachy stalowej grubo ci 2,5 mm stanowi os on pr tów rygluj cych przeciwzamka. Element przymykowy wype niony jest szczelnie p ytami gipsowokartonowymi typu PREGYDUR BD firmy Lafarge Gessi. Ka de skrzyd o drzwiowe zawieszone jest w o cie nicy na minimum dwóch zawiasach: minimum jednym typu CC011 firmy Locher srl., minimum jednym typu CC010 firmy Locher srl. (zawias spr ynowy).

15 AT / /54 Zawiasy mocowane s do skrzyd a przy pomocy 3 stalowych nitów i do o cie nicy równie przy pomocy 3 stalowych nitów. Zespó drzwiowy wyposa ony jest w: zamek zapadkowy typu 015 firmy Locher srl. lub zamek zapadkowy elektryczny typu SCA1 SX firmy Locher srl., przeciwzamek typu 019-L z ryglowaniem dolnym i górnym pr tem ø 8 mm firmy Locher srl., wk adk b benkow firmy Locher srl., regulator kolejno ci zamykania firmy Locher srl., minimum dwa na skrzyd o stalowe bolce przeciwwywa eniowe firmy Locher srl., klamk z trzpieniem stalowym i szyld firmy Marvon. Zamek i przeciwzamek mocowane s w kasetach wykonanych z elementów z blachy stalowej ocynkowanej grubo ci 1,0 mm. Os ony zamka z obu stron tworz p yty p czniej ce typu FC firmy Kuhn, o wymiarach 186 x 88 x 1,8 mm oraz p yty typu PREGYDUR BD firmy Lafarge Gessi o wymiarach 191 x 90 x 15 mm. Os ony przeciwzamka z obu stron tworz p yty p czniej ce typu FC firmy Kuhn, o wymiarach 186 x 88 x 1,8 mm oraz p yty typu PREGYDUR BD firmy Lafarge Gessi o wymiarach 191 x 65 x 15 mm. cie nica z progiem firmy Locher srl. sk ada si z kszta towników wyprofilowanych z ocynkowanej blachy stalowej grubo ci 1,5 mm. Stojaki skr cone s z nadpro em o cie nicy przy pomocy stalowych k towych elementów naro nikowych. W specjalnie wyprofilowanych wr bach wzd stojaków i nadpro a o cie nicy umieszczona jest uszczelka p czniej ca typu FC firmy Kuhn o przekroju 28 x 2 mm. Na kraw dzi zamkowej skrzyd a czynnego, na wysoko ci zamka, umieszczona jest uszczelka p czniej ca typu FC firmy Kuhn o wymiarach 216 x 50 x 2 mm. W specjalnie wyprofilowanym wr bie wzd kraw dzi zamkowej skrzyd a biernego umieszczona jest uszczelka p czniej ca typu FC firmy Kuhn o przekroju 45 x 2 mm. W górnej cz ci skrzyd a lub skrzyde drzwi stalowych, dwuskrzyd owych, przeszklonych, rozwieranych, przylgowych typu ENDOOR EI 120 umieszczona jest tafla szk a typu Pyrobel 120/55 grubo ci 55 mm firmy AGC Flat Glass Europe o maksymalnych wymiarach (szeroko x wysoko ) 400 x 600 mm lub 625 x 400 mm lub o maksymalnej rednicy: 550 mm, przy czym minimalna odleg tafli szk a od kraw dzi pionowej skrzyd a wynosi 223 mm (w przypadku kraw dzi zamkowej skrzyd a biernego 256 mm), a minimalna odleg tafli szk a od kraw dzi nadpro owej wynosi 300 mm. Wyci ty w skrzydle otwór przeszklenia wzmocniony jest ceownikami z blachy stalowej ocynkowanej grubo ci 2,0 mm oraz paskami p yt gipsowo-kartonowych o przekroju 56 x 12,5 mm. Dolna kraw otworu przeszklenia mo e by wzmocniona p askownikiem stalowym 15 x 4 mm. Tafla przeszklenia z umieszczon po obwodzie uszczelk p czniej typu FC firmy Kuhn o przekroju 55 x 2 mm, mocowana jest przy pomocy dwóch ramek z blachy stalowej ocynkowanej

16 AT / /54 grubo ci 2,0 mm i 8 stalowych blachowkr tów 4,8 x 16 mm, poprzez uszczelki z pianki samogasn cej typu Everstop firmy Lem Italia. cie nica mocowana jest przy pomocy: minimum 12 stalowych kotew 2 x 28 x 192 mm (po minimum 4 kotwy na stojak o cie nicy i minimum 4 do nadpro a o cie nicy); odgi te kotwy s zamurowywane lub zabetonowane; cie nice powinny by szczelnie wype nione zapraw betonow lub wapienno cementow, minimum 10 stalowych ko ków rozpr nych minimum 10 x 112 mm (po minimum 4 ko ki na stojak o cie nicy minimum 2 do nadpro a o cie nicy); o cie nice powinny by szczelnie wype nione zapraw betonow lub wapienno cementow, o cie nicy monta owej wykonanej z kszta towników z blachy stalowej ocynkowanej grubo ci 2,0 mm, po czonych przy pomocy stalowych elementów naro nych i blachowkr tów; o cie nica monta owa mocowana jest przy pomocy minimum 8 stalowych kotew 2 x 28 x 192 mm (po minimum 4 kotwy na stojak o cie nicy); odgi te kotwy s zamurowywane lub zabetonowane; o cie nica w ciwa po czona jest z o cie nic monta ow przy pomocy minimum 8 stalowych wkr tów samowierc cych 6,3 x 38 mm (po minimum 4 wkr ty na stojak o cie nicy); o cie nice powinny by szczelnie wype nione zapraw betonow lub wapienno cementow, Drzwi UNIFORM MULTI i ENDOOR MULTI I MULTIPLAY. Drzwi stalowe, jednoskrzyd owe, pe ne i przeszklone, rozwierane, przylgowe typu UNIFORM MULTI, ENDOOR MULTI maj wymiary w wietle o cie nicy: szeroko mm, wysoko mm. Drzwi stalowe, dwuskrzyd owe, pe ne i przeszklone, rozwierane, przylgowe typu ENDOOR MULTI maj wymiary w wietle o cie nicy: szeroko mm, wysoko mm, Grubo skrzyd a drzwi typu UNIFORM MULTI, ENDOOR MULTI wynosi 60,0 mm. Drzwi stalowe, jednoskrzyd owe, pe ne i przeszklone, rozwierane, przylgowe typu MULTIPLAY maj wymiary w wietle o cie nicy: szeroko mm, wysoko mm. Grubo skrzyd a drzwi typu MULTIPLAY wynosi 43,0 mm. Drzwi bez okre lonej odporno ci ogniowej tj. UNIFORM MULTI wykonywane s w tak samo jak drzwi UNIFORM EI 60, drzwi ENDOOR MULTI tak samo jak drzwi ENDOOR EI 60 a

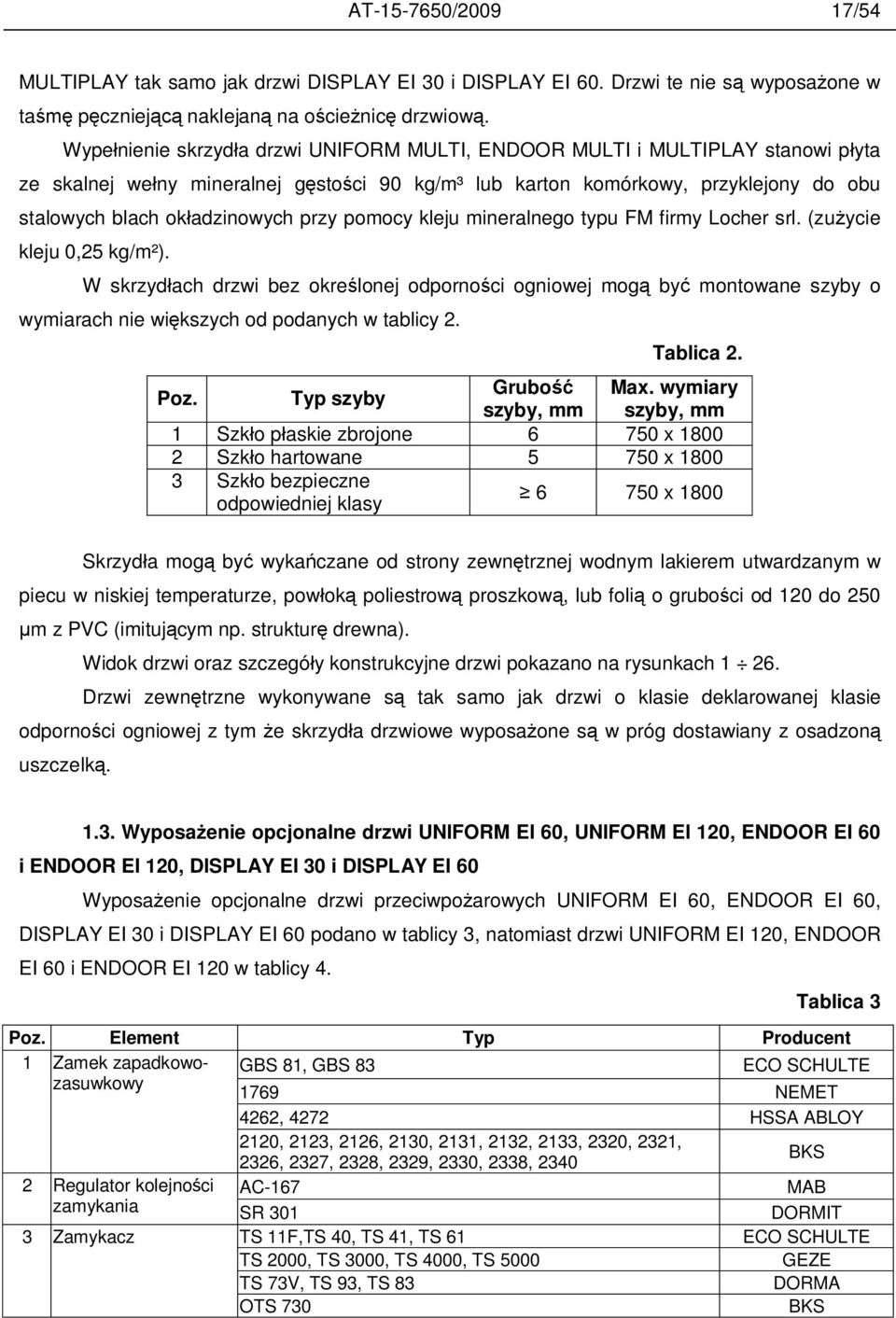

17 AT / /54 MULTIPLAY tak samo jak drzwi DISPLAY EI 30 i DISPLAY EI 60. Drzwi te nie s wyposa one w ta p czniej naklejan na o cie nic drzwiow. Wype nienie skrzyd a drzwi UNIFORM MULTI, ENDOOR MULTI i MULTIPLAY stanowi p yta ze skalnej we ny mineralnej g sto ci 90 kg/m³ lub karton komórkowy, przyklejony do obu stalowych blach ok adzinowych przy pomocy kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 0,25 kg/m²). W skrzyd ach drzwi bez okre lonej odporno ci ogniowej mog by montowane szyby o wymiarach nie wi kszych od podanych w tablicy 2. Tablica 2. Poz. Typ szyby Grubo Max. wymiary szyby, mm szyby, mm 1 Szk o p askie zbrojone x Szk o hartowane x Szk o bezpieczne odpowiedniej klasy x 1800 Skrzyd a mog by wyka czane od strony zewn trznej wodnym lakierem utwardzanym w piecu w niskiej temperaturze, pow ok poliestrow proszkow, lub foli o grubo ci od 120 do 250 m z PVC (imituj cym np. struktur drewna). Widok drzwi oraz szczegó y konstrukcyjne drzwi pokazano na rysunkach Drzwi zewn trzne wykonywane s tak samo jak drzwi o klasie deklarowanej klasie odporno ci ogniowej z tym e skrzyd a drzwiowe wyposa one s w próg dostawiany z osadzon uszczelk Wyposa enie opcjonalne drzwi UNIFORM EI 60, UNIFORM EI 120, ENDOOR EI 60 i ENDOOR EI 120, DISPLAY EI 30 i DISPLAY EI 60 Wyposa enie opcjonalne drzwi przeciwpo arowych UNIFORM EI 60, ENDOOR EI 60, DISPLAY EI 30 i DISPLAY EI 60 podano w tablicy 3, natomiast drzwi UNIFORM EI 120, ENDOOR EI 60 i ENDOOR EI 120 w tablicy 4. Tablica 3 Poz. Element Typ Producent 1 Zamek zapadkowozasuwkowy GBS 81, GBS 83 ECO SCHULTE 1769 NEMET 4262, 4272 HSSA ABLOY 2120, 2123, 2126, 2130, 2131, 2132, 2133, 2320, 2321, 2326, 2327, 2328, 2329, 2330, 2338, 2340 BKS 2 Regulator kolejno ci AC-167 MAB zamykania SR 301 DORMIT 3 Zamykacz TS 11F,TS 40, TS 41, TS 61 ECO SCHULTE TS 2000, TS 3000, TS 4000, TS 5000 GEZE TS 73V, TS 93, TS 83 DORMA OTS 730 BKS

18 AT / /54 4 Uszczelki opadaj ce IGLOO A0501, IGLOO A0551, IGLOO A0581, IGLOO A1001, IGLOO A1051 DOMATIC SchollL-Ex-RD/BD, Scholl-Ex-Ultr N, Scholl-EXL ALTHMER ELLEN-MATIC PROMERA ELTON 5 D wignia antypaniczna EPN 900, EPN 2000 ECO SHULTE PHA 2000, PHA 3000 DORMA 6 Elektrorygiel 131, 141, 142 EFF-EFF 7 Wizjer PANORAMA 200 CYKLOP S.C. Tablica 4 Poz. Element Typ Producent 1 Zamek zapadkowozasuwkowy GBS 81 ECO SCHULTE 1739 NEMET 2 Zamykacz TS 2000, TS 3000, TS 4000, TS 5000 GEZE TS 71, TS 73, TS 93, TS 83 DORMA 2. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Drzwi stalowe, obj te niniejsz Aprobat przeznaczone s do stosowania jako zamkni cia otworów w przegrodach pionowych wewn trznych oraz zewn trznych (dotyczy drzwi jednoskrzyd owych otwieranych na zewn trz). Przeciwpo arowe drzwi stalowe UNIFORM EI 120 i ENDOOR EI 120, o klasie EI 120 odporno ci ogniowej przeznaczone s do wykonywania zamkni otworów w cianach, od których jest wymagana klasa odporno ci ogniowej: EI 120 wed ug normy PN-B :1997, EI wed ug normy EN :2008. Przeciwpo arowe drzwi stalowe UNIFORM EI 120 i ENDOOR EI 120, o klasie EI 120, mog by montowane w cianach o grubo ci nie mniejszej ni : murowanych z ceg y ceramicznej, pe nej 250 mm, betonowych 150 mm. Przeciwpo arowe drzwi stalowe UNIFORM EI 60 i ENDOOR EI 60, o klasie EI 60 odporno ci ogniowej przeznaczone s do wykonywania zamkni otworów w cianach, od których jest wymagana klasa odporno ci ogniowej: EI 60 wed ug normy PN-B :1997, EI 2 60 wed ug normy EN 13501:2008. Przeciwpo arowe drzwi stalowe UNIFORM EI 60 i ENDOOR EI 60, o klasie EI 60, mog by montowane w cianach o grubo ci nie mniejszej ni : murowanych z ceg y ceramicznej, pe nej 250 mm, betonowych 150 mm.

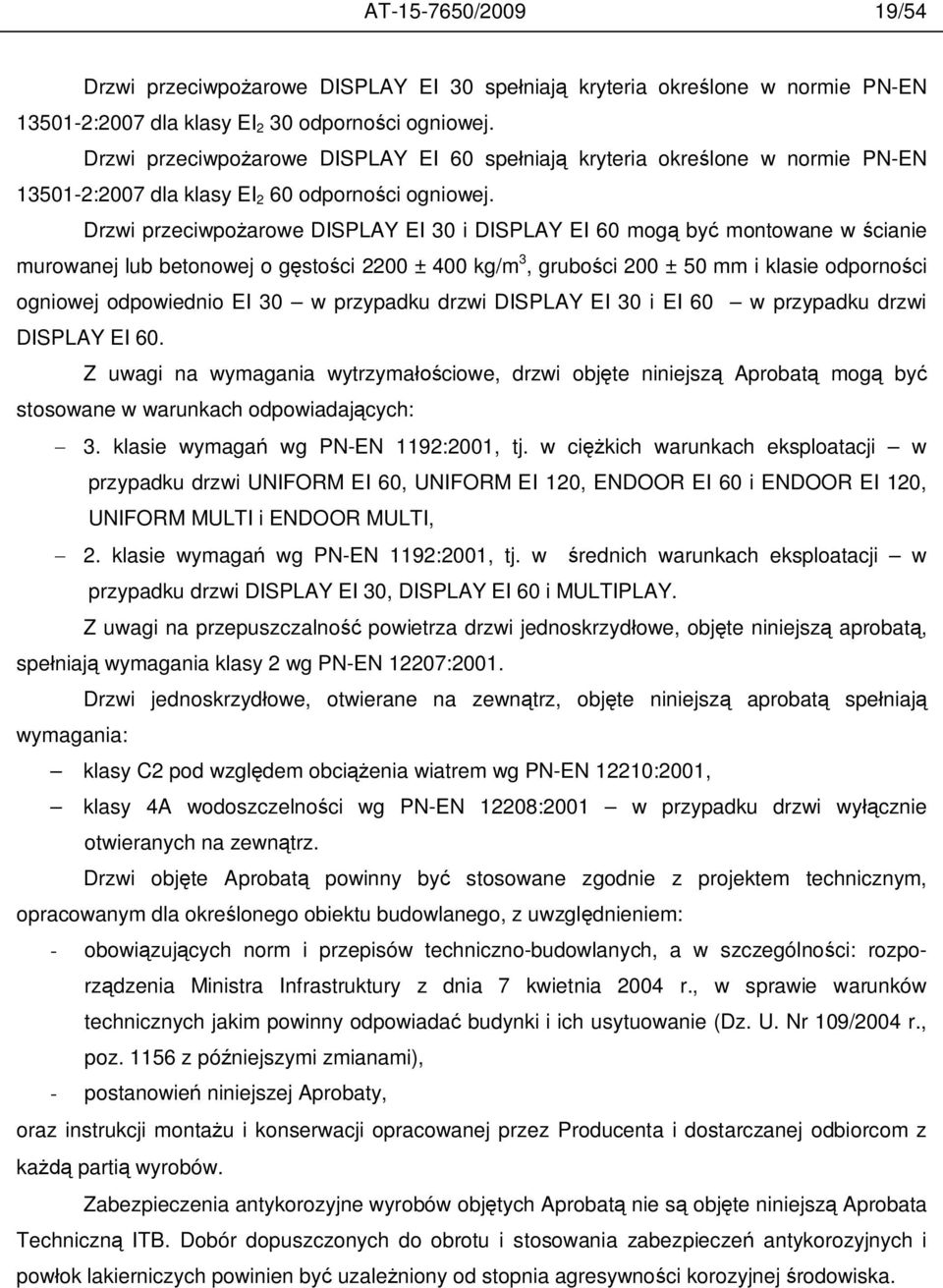

19 AT / /54 Drzwi przeciwpo arowe DISPLAY EI 30 spe niaj kryteria okre lone w normie PN-EN :2007 dla klasy EI 2 30 odporno ci ogniowej. Drzwi przeciwpo arowe DISPLAY EI 60 spe niaj kryteria okre lone w normie PN-EN :2007 dla klasy EI 2 60 odporno ci ogniowej. Drzwi przeciwpo arowe DISPLAY EI 30 i DISPLAY EI 60 mog by montowane w cianie murowanej lub betonowej o g sto ci 2200 ± 400 kg/m 3, grubo ci 200 ± 50 mm i klasie odporno ci ogniowej odpowiednio EI 30 w przypadku drzwi DISPLAY EI 30 i EI 60 w przypadku drzwi DISPLAY EI 60. Z uwagi na wymagania wytrzyma ciowe, drzwi obj te niniejsz Aprobat mog by stosowane w warunkach odpowiadaj cych: 3. klasie wymaga wg PN-EN 1192:2001, tj. w ci kich warunkach eksploatacji w przypadku drzwi UNIFORM EI 60, UNIFORM EI 120, ENDOOR EI 60 i ENDOOR EI 120, UNIFORM MULTI i ENDOOR MULTI, 2. klasie wymaga wg PN-EN 1192:2001, tj. w rednich warunkach eksploatacji w przypadku drzwi DISPLAY EI 30, DISPLAY EI 60 i MULTIPLAY. Z uwagi na przepuszczalno powietrza drzwi jednoskrzyd owe, obj te niniejsz aprobat, spe niaj wymagania klasy 2 wg PN-EN 12207:2001. Drzwi jednoskrzyd owe, otwierane na zewn trz, obj te niniejsz aprobat spe niaj wymagania: klasy C2 pod wzgl dem obci enia wiatrem wg PN-EN 12210:2001, klasy 4A wodoszczelno ci wg PN-EN 12208:2001 w przypadku drzwi wy cznie otwieranych na zewn trz. Drzwi obj te Aprobat powinny by stosowane zgodnie z projektem technicznym, opracowanym dla okre lonego obiektu budowlanego, z uwzgl dnieniem: - obowi zuj cych norm i przepisów techniczno-budowlanych, a w szczególno ci: rozporz dzenia Ministra Infrastruktury z dnia 7 kwietnia 2004 r., w sprawie warunków technicznych jakim powinny odpowiada budynki i ich usytuowanie (Dz. U. Nr 109/2004 r., poz z pó niejszymi zmianami), - postanowie niniejszej Aprobaty, oraz instrukcji monta u i konserwacji opracowanej przez Producenta i dostarczanej odbiorcom z ka parti wyrobów. Zabezpieczenia antykorozyjne wyrobów obj tych Aprobat nie s obj te niniejsz Aprobata Techniczn ITB. Dobór dopuszczonych do obrotu i stosowania zabezpiecze antykorozyjnych i pow ok lakierniczych powinien by uzale niony od stopnia agresywno ci korozyjnej rodowiska.

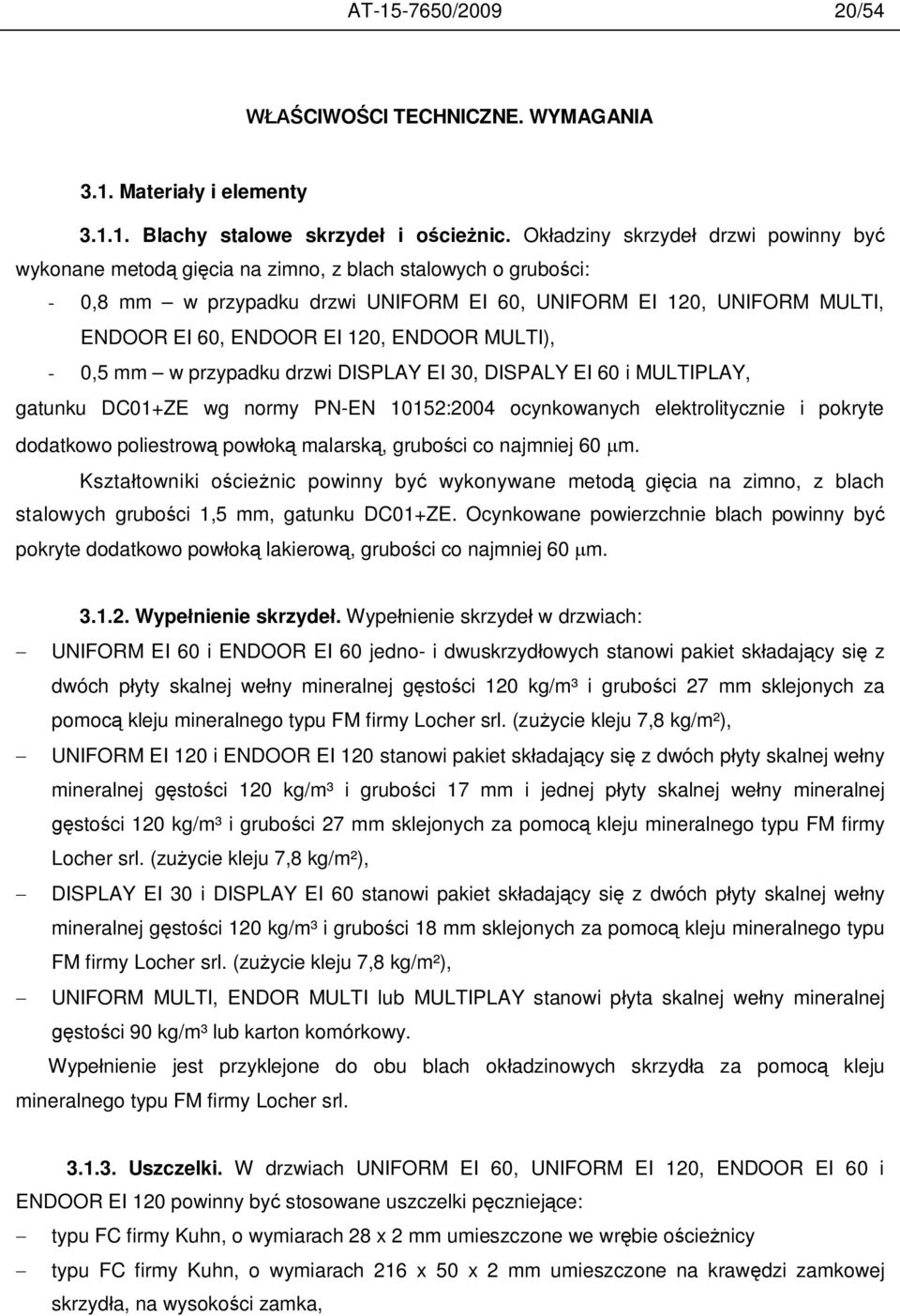

20 AT / /54 CIWO CI TECHNICZNE. WYMAGANIA 3.1. Materia y i elementy Blachy stalowe skrzyde i o cie nic. Ok adziny skrzyde drzwi powinny by wykonane metod gi cia na zimno, z blach stalowych o grubo ci: - 0,8 mm w przypadku drzwi UNIFORM EI 60, UNIFORM EI 120, UNIFORM MULTI, ENDOOR EI 60, ENDOOR EI 120, ENDOOR MULTI), - 0,5 mm w przypadku drzwi DISPLAY EI 30, DISPALY EI 60 i MULTIPLAY, gatunku DC01+ZE wg normy PN-EN 10152:2004 ocynkowanych elektrolitycznie i pokryte dodatkowo poliestrow pow ok malarsk, grubo ci co najmniej 60 m. Kszta towniki o cie nic powinny by wykonywane metod gi cia na zimno, z blach stalowych grubo ci 1,5 mm, gatunku DC01+ZE. Ocynkowane powierzchnie blach powinny by pokryte dodatkowo pow ok lakierow, grubo ci co najmniej 60 m Wype nienie skrzyde. Wype nienie skrzyde w drzwiach: UNIFORM EI 60 i ENDOOR EI 60 jedno- i dwuskrzyd owych stanowi pakiet sk adaj cy si z dwóch p yty skalnej we ny mineralnej g sto ci 120 kg/m³ i grubo ci 27 mm sklejonych za pomoc kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 7,8 kg/m²), UNIFORM EI 120 i ENDOOR EI 120 stanowi pakiet sk adaj cy si z dwóch p yty skalnej we ny mineralnej g sto ci 120 kg/m³ i grubo ci 17 mm i jednej p yty skalnej we ny mineralnej sto ci 120 kg/m³ i grubo ci 27 mm sklejonych za pomoc kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 7,8 kg/m²), DISPLAY EI 30 i DISPLAY EI 60 stanowi pakiet sk adaj cy si z dwóch p yty skalnej we ny mineralnej g sto ci 120 kg/m³ i grubo ci 18 mm sklejonych za pomoc kleju mineralnego typu FM firmy Locher srl. (zu ycie kleju 7,8 kg/m²), UNIFORM MULTI, ENDOR MULTI lub MULTIPLAY stanowi p yta skalnej we ny mineralnej sto ci 90 kg/m³ lub karton komórkowy. Wype nienie jest przyklejone do obu blach ok adzinowych skrzyd a za pomoc kleju mineralnego typu FM firmy Locher srl Uszczelki. W drzwiach UNIFORM EI 60, UNIFORM EI 120, ENDOOR EI 60 i ENDOOR EI 120 powinny by stosowane uszczelki p czniej ce: typu FC firmy Kuhn, o wymiarach 28 x 2 mm umieszczone we wr bie o cie nicy typu FC firmy Kuhn, o wymiarach 216 x 50 x 2 mm umieszczone na kraw dzi zamkowej skrzyd a, na wysoko ci zamka,

21 AT / /54 typu FC firmy Kuhn, o wymiarach 28 x 2 mm umieszczone po obwodzie tafli szklanej w przypadku drzwi UNIFORM EI 60 i ENDOOR EI 60, o wymiarach 53 x 2 mm w przypadku drzwi UNIFORM EI 120, o wymiarach 55 x 2 mm w przypadku drwi ENDOOR EI 120 W drzwiach DISPLAY EI 30 i DISPLAY EI 60 powinny by stosowane uszczelki p czniej ce: typu FC firmy Kuhn, o wymiarach 12 x 2 mm umieszczone we wr bie o cie nicy typu FC firmy Kuhn, o wymiarach 210 x 8 x 2 mm umieszczone na kraw dzi zamkowej skrzyd a, na wysoko ci zamka, typu FC firmy Kuhn, o wymiarach 28 x 2 mm umieszczone po obwodzie tafli szklanej Okucia. Do zawieszenia skrzyd a drzwiowego w o cie nicy nale y stosowa komplety zawiasów jednoosiowych wymienionych w p.1, przeznaczonych do stosowania w drzwiach przeciwpo arowych oraz na drogach ewakuacyjnych. Typy oku powinny by dostosowane do masy skrzyde oraz do obci eksploatacyjnych. Jako okucia zamykaj ce w drzwiach nale y stosowa zamki wymienione w tablicy 3. Dodatkowe wyposa enie drzwi podano w tablicy 3. Okucia stosowane w drzwiach powinny by dopuszczone do obrotu. Zastosowanie alternatywnych oku nie mo e powodowa zmian w budowie zespo u drzwiowego Szyby. W skrzyd ach drzwi UNIFORM EI 60, ENDOOR EI 60, DISPLAY EI 30 i DISPLAY EI 60 nale y stosowa szyby typu PYROBEL 60/25 o grubo ci 25 mm firmy AGC Flat Glass Europe o maksymalnych wymiarach (szeroko x wysoko ) 624 x 400 mm lub o maksymalnej rednicy 400 mm z wyj tkiem drzwi ENDOOR EI 60 dwuskrzyd owych gdzie maksymalne wymiary (szeroko x wysoko ) przeszkle wynosz 400 x 600 mm a maksymalna rednica przeszklenia wynosi 550 mm. W skrzyd ach drzwi UNIFORM EI 120 nale y stosowa szyby typu PYROBEL 120/53 o grubo ci 53 mm firmy AGC Flat Glass Europe o maksymalnych wymiarach (szeroko x wysoko ) 624 x 400 mm lub o maksymalnej rednicy 400 mm. W skrzyd ach drzwi ENDOOR EI 120 (dwuskrzyd owych) nale y stosowa szyby typu PYROBEL 120/55 o grubo ci 53 mm firmy AGC Flat Glass Europe o maksymalnych wymiarach (szeroko x wysoko ) 400 x 600 lub 624 x 400 mm lub o maksymalnej rednicy 550 mm. W skrzyd ach drzwi UNIFORM MULTI, ENDOOR MULTI i MULTIPLAY, bez okre lonej odporno ci ogniowej, powinny by stosowane szyby o grubo ci 6 mm ze szk a wzmocnionego g PN- EN :2004, 5 mm ze szk a bezpiecznego hartowanego wg PN-EN :2002 lub o grubo ci co najmniej 6 mm ze szk a bezpiecznego warstwowego wg PN-EN ISO :2002, o maksymalnych wymiarach (szeroko x wysoko ) 750 x 1800.

22 AT / / Wygl d zewn trzny, jako wykonania Drzwi powinny by wykonane zgodnie z p. 1. Nie powinny wyst powa widoczne uszkodzenia (p kni cia, rysy, wgniecenia, itp.), uskoki w miejscach po cze s siednich elementów, wichrowato powierzchni p askich, nieci pow ok wyko czeniowych i uszczelek, itp. Po czenia blach oraz kszta towników stalowych o cie nic nale y sprawdzi zgodnie z ZUAT-15/III.16/2007. Ramy o cie nic powinny by proste, bez skr ce, wichrowato ci i sta ych odkszta ce. Stojaki o cie nic powinny by równoleg e do siebie i prostopad e do nadpro a. Okucia powinny by tak osadzone i zamocowane, aby nie powodowa y dodatkowych napr. Osie skrzyde ek zawiasów powinny by wspó osiowe oraz równoleg e do p aszczyzny stojaka zawiasowego o cie nicy lub p aszczyzny pionowej ramy skrzyd a. Otwory zaczepowe do zamków w stojakach o cie nic powinny by zabezpieczone szczelnymi os onkami, skonstruowanymi w taki sposób aby nie zas ania y otworów zaczepowych i zapewnia y pe ny wysuw zapadki i rygli zamków. Osadzenie szyb powinno by wykonane za pomoc ceowników stalowych, pasków z p yt gipsowo-kartonowych i uszczelek. Szybu powinny by zamocowane przy pomocy dwóch ramek z blachy stalowej i blachowkr tów poprzez uszczelki z pianki samogasn cej. Uszczelki p czniej ce powinny by umieszczone w skrzydle oraz w o cie nicy zgodnie z opisem podanym w p W ciwo ci techniczne Wymiary. Wymiary drzwi powinny by zgodne z p. 1 oraz z rys Odchy ki wymiarów o cie nic stalowych od warto ci nominalnych nie powinny przekracza dopuszczalnych odchy ek podanych w ZUAT-15/III.16/2007, tj. wysoko we wr bie ± 2,0 mm, szeroko we wr bie +3,0/-1,0 mm, szeroko w wietle +3,5/-1,5 mm, po enie zawiasów ± 1,0 mm. Odchy ki wymiarów skrzyde nie powinny przekracza odchy ek dopuszczalnych 2 klasy tolerancji wg normy PN-EN 1529:2001, tj. 1,5 mm (odchy ki szeroko ci i wysoko ci) i 1,0 mm (odchy ka grubo ci) Prostok tno skrzyd a. Odchy ka od prostok tno ci naro a skrzyd a nie powinna przekracza odchy ek dopuszczalnych 2 klasy tolerancji wg PN-EN 1529:2001, tj. 1,5 mm P asko skrzyd a. Odchy ki od p asko ci ogólnej skrzyd a drzwi: zwichrowanie (odchy ka od p asko ci naro a), wygi cie wzd nego (w kierunku wysoko ci) i wygi cie

23 AT / /54 poprzeczne (w kierunku szeroko ci) nie powinny przekracza odchy ek dopuszczalnych 3 klasy tolerancji wg PN-EN 1530:2001, tj. odpowiednio 4,0 mm, 4,0 mm i 2,0 mm. Odchy ka od p asko ci miejscowej nie powinna przekracza odchy ki dopuszczalnej 1 klasy tolerancji wg PN-EN 1530:2001, tj. 0,6 mm W ciwo ci mechaniczne Prawid owo dzia ania. Skrzyd a drzwiowe powinny porusza si bez zaci i zahamowa. Po zamkni ciu drzwi, uszczelki powinny przylega na ca ej swej d ugo ci do odpowiednich powierzchni. Zawiasy, klamki i inne elementy wyposa enia powinny dzia zgodnie z danymi producenta Warto ci si operacyjnych. Si y operacyjne nie powinny przekracza warto ci dopuszczalnych wed ug PN-EN 12217:2004 dla klasy 2, to jest: dynamiczna si a potrzebna do zamkni cia drzwi 50 N, si a potrzebna do poruszenia i utrzymania ruchu skrzyd a 50 N, si a lub moment obrotowy potrzebny do otwarcia skrzyd a przy u yciu klamki 50 N lub 5 Nm, si a lub moment obrotowy potrzebny do przekr cenia klucza w zamku 10 N lub 2,5 Nm Odporno drzwi na obci enie statyczne pionowe, dzia aj ce w p aszczy nie skrzyd a. Obci enie statyczne si pionow o warto ci: 800 N (klasa 3 wytrzyma ci wed ug PN-EN 1192:2001) w przypadku drzwi UNIFORM EI 60, UNIFORM EI 120, ENDOOR EI 60 i ENDOOR EI 120, UNIFORM MULTI i ENDOOR MULTI, 600 N (2. klasa wytrzyma ci wed ug PN-EN 1192:2001) w przypadku drzwi DISPLAY EI 30, DISPLAY EI 60 i MULTIPLAY dzia aj na skrzyd o rozwarte pod k tem 90, zgodnie z PN-EN 947:2000, nie powinno powodowa : odkszta ce trwa ych pionowych, mierzonych w dolnym naro u skrzyd a po stronie zamka, wi kszych ni 1,0 mm, odkszta ce trwa ych przek tnej skrzyd a, wi kszych ni 1,0 mm. Prawid owo dzia ania drzwi po badaniach powinna by zachowana, zgodnie z p Odporno na skr canie statyczne. Obci enie statyczne skr caj ce si o warto ci: 300 N (klasa 3 wytrzyma ci wed ug PN-EN 1192:2001) w przypadku drzwi UNIFORM EI 60, UNIFORM EI 120, ENDOOR EI 60 i ENDOOR EI 120, UNIFORM MULTI i ENDOOR MULTI,

24 AT / / N (2. klasa wytrzyma ci wed ug PN-EN 1192:2001) w przypadku drzwi DISPLAY EI 30, DISPLAY EI 60 i MULTIPLAY dzia aj ce na skrzyd o drzwiowe rozwarte pod k tem 90 i zablokowane w górnym naro u po stronie zamka, zgodnie z PN-EN 948:2000, nie powinno powodowa trwa ych odkszta ce poziomych skrzyd a w miejscu przy enia si y (dolne naro e po stronie zamka) wi kszych ni 2,0 mm. Prawid owo dzia ania drzwi po badaniach powinna by zachowana, zgodnie z p Odporno ok adzin skrzyd a na uderzenie cia em twardym. rednia warto boko ci wgniece w powierzchni skrzyd a, wywo anych uderzeniami kulki stalowej o rednicy 50 mm i masie 500 g z energi : 5,0 J (klasa 3 wytrzyma ci wed ug PN-EN 1192:2001) w przypadku drzwi UNIFORM EI 60, UNIFORM EI 120, ENDOOR EI 60 i ENDOOR EI 120, UNIFORM MULTI i ENDOOR MULTI, 3,0 J (2. klasa wytrzyma ci wed ug PN-EN 1192:2001) w przypadku drzwi DISPLAY EI 30, DISPLAY EI 60 i MULTIPLAY w miejsca wyznaczone przez norm PN-EN 950:2000, nie powinna by wi ksza ni 1,0 mm, natomiast warto maksymalna g boko ci tych wgniece nie mo e przekracza 1,5 mm. rednia warto rednic ww. wg bie nie powinna by wi ksza ni 20 mm. Powierzchnie skrzyd a po badaniu nie powinny wykazywa uszkodze mechanicznych (z ama, przebi i p kni ). Mog wyst pi pojedyncze uszkodzenia pow oki lakierniczej Odporno na obci enie udarowe cia em mi kkim i ci kim. Maksymalna warto odkszta ce trwa ych skrzyd a, w wyniku trzykrotnego uderzenia cia em mi kkich i ci kim o masie 30 kg z energi : 120 J (klasa 3 wytrzyma ci wed ug PN-EN 1192:2001) w przypadku drzwi UNIFORM EI 60, UNIFORM EI 120, ENDOOR EI 60 i ENDOOR EI 120, UNIFORM MULTI i ENDOOR MULTI, 60 J (2. klasa wytrzyma ci wed ug PN-EN 1192:2001) w przypadku drzwi DISPLAY EI 30, DISPLAY EI 60 i MULTIPLAY w miejsca wyznaczone wed ug PN-EN 949:2000, nie powinna przekroczy 2,0 mm. Prawid owo dzia ania drzwi po badaniach powinna by zachowana, zgodnie z p Odporno na wstrz sy. Drzwi nie powinny wykazywa adnych uszkodze mechanicznych (z ama, p kni, itp) po wykonaniu 300 powtarzaj cych si cykli uderzenia skrzyd a o o cie nic, w przypadku drzwi wewn trznych i 500 cykli w przypadku drzwi zewn trznych (klasa 2 i 3), wykonywanych wg PN-B-06079:1988. Prawid owo dzia ania drzwi po badaniu powinna by zachowana, zgodnie z p
