APROBATA TECHNICZNA ITB AT /2010. Zestaw wyrobów do wykonywania ociepleń ścian zewnętrznych budynków systemem KNAUF WARSZAWA

Transkrypt

1 APROBATA TECHNICZNA ITB AT /2010 Zestaw wyrobów do wykonywania ociepleń ścian zewnętrznych budynków systemem KNAUF WARSZAWA

2 Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Annę POLKOWSKĄ Projekt okładki: Ewa Kossakowska GW V Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2010 ISBN Dział Wydawniczy, Warszawa, ul. Ksawerów 21, tel.: Format: pdf Wydano w październiku 2010 r. Zam. 657/2010

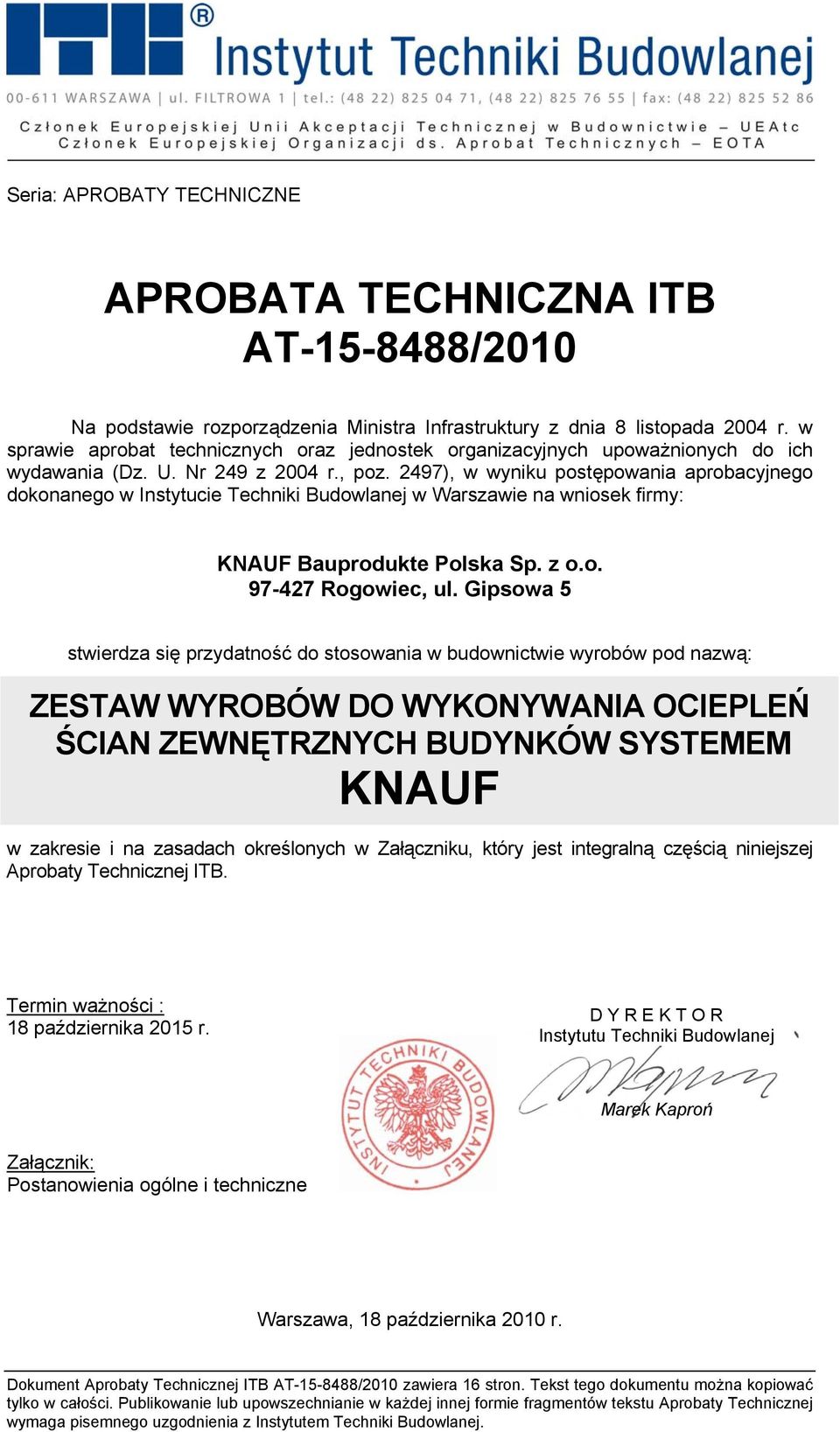

3 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny APROBATA TECHNICZNA ITB AT /2010 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249 z 2004 r., poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek firmy: KNAUF Bauprodukte Polska Sp. z o.o Rogowiec, ul. Gipsowa 5 stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: ZESTAW WYROBÓW DO WYKONYWANIA OCIEPLEŃ ŚCIAN ZEWNĘTRZNYCH BUDYNKÓW SYSTEMEM KNAUF w zakresie i na zasadach określonych w Załączniku, który jest integralną częścią niniejszej Aprobaty Technicznej ITB. Termin ważności : 18 października 2015 r. D Y R E K T O R Instytutu Techniki Budowlanej Marek Kaproń Załącznik: Postanowienia ogólne i techniczne Warszawa, 18 października 2010 r. Dokument Aprobaty Technicznej ITB AT /2010 zawiera 16 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

4 AT /2010 2/16 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Wyroby wchodzące w skład zestawu KNAUF Układ ociepleniowy KNAUF PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO - PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE... 15

5 AT /2010 3/16 1. PRZEDMIOT APROBATY Przedmiotem Aprobaty Technicznej ITB jest zestaw wyrobów do wykonywania ociepleń ścian zewnętrznych budynków systemem KNAUF, polegającym na umocowaniu do istniejących ścian, od zewnątrz, warstwowego układu, składającego się ze styropianu jako materiału termoizolacyjnego, warstwy zbrojonej wykonanej z zaprawy klejącej i siatki zbrojącej oraz wyprawy tynkarskiej. Płyty styropianowe mogą być mocowane za pomocą zaprawy klejącej lub zaprawy klejącej i łączników mechanicznych. Producentem zestawu wyrobów KNAUF jest firma KNAUF Bauprodukte Polska Sp. z o.o. w Rogowcu. W skład zestawu wyrobów KNAUF wchodzą następujące wyroby: 1) Zaprawa klejąca o nazwie handlowej Knauf Klej do styropianu, przeznaczona do mocowania płyt styropianowych do podłoża. Dostarczana jest w postaci suchej mieszanki, którą przed użyciem należy wymieszać z wodą w ilości 6,8 7,2 l na 25 kg suchej mieszanki. 2) Zaprawa klejąca o nazwie handlowej Knauf Klej zbrojony z włóknem, przeznaczona do wykonywania warstwy zbrojonej na płytach styropianowych. Dostarczana jest w postaci suchej mieszanki, którą przed użyciem należy wymieszać z wodą w ilości 6,5 7,0 l na 25 kg suchej mieszanki. 3) Środek gruntujący o nazwie handlowej Knauf Podkład pod tynki przeznaczony do gruntowania warstwy zbrojonej pod wyprawę tynkarską. Dostarczany jest w postaci gotowej do stosowania. 4) Mineralne zaprawy tynkarskie o nazwach handlowych Knauf Noble Tynk mineralny SP 260 (Knauf Noble Mineralschen Scheibenputz SP 260) i Knauf Noble Tynk mineralny RP 240 (Knauf Noble Mineralschen Rillenputz RP 240), przeznaczone do wykonywania wypraw tynkarskich. Dostarczane są w postaci suchej mieszanki, którą przed użyciem należy wymieszać z wodą w ilości 6,8 l na 25 kg suchej mieszanki. Maksymalne uziarnienie oraz orientacyjne zużycie podano w tablicy 1.

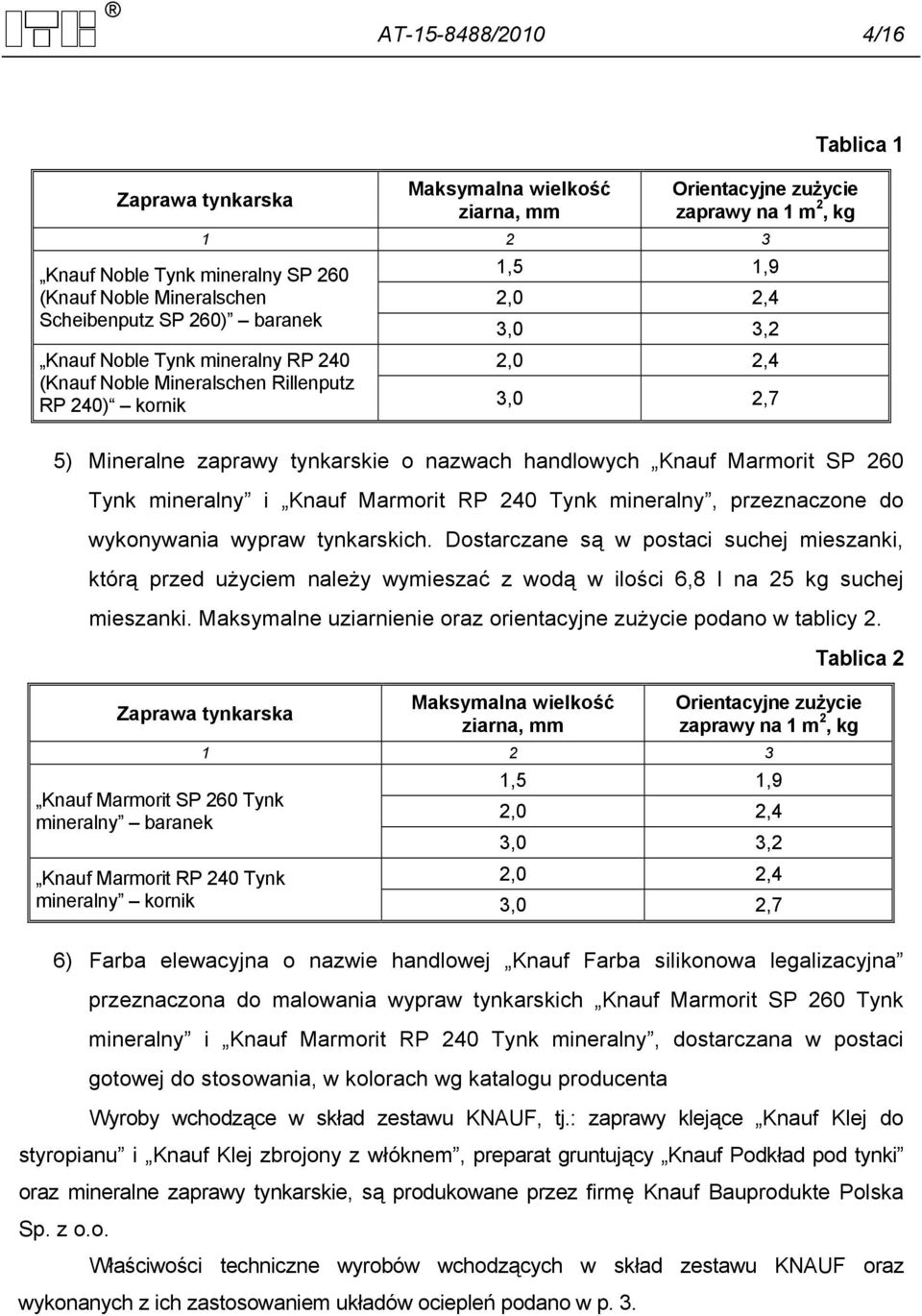

6 AT /2010 4/16 Zaprawa tynkarska Knauf Noble Tynk mineralny SP 260 (Knauf Noble Mineralschen Scheibenputz SP 260) baranek Knauf Noble Tynk mineralny RP 240 (Knauf Noble Mineralschen Rillenputz RP 240) kornik Maksymalna wielkość ziarna, mm Orientacyjne zużycie zaprawy na 1 m 2, kg ,5 1,9 2,0 2,4 3,0 3,2 2,0 2,4 3,0 2,7 Tablica 1 5) Mineralne zaprawy tynkarskie o nazwach handlowych Knauf Marmorit SP 260 Tynk mineralny i Knauf Marmorit RP 240 Tynk mineralny, przeznaczone do wykonywania wypraw tynkarskich. Dostarczane są w postaci suchej mieszanki, którą przed użyciem należy wymieszać z wodą w ilości 6,8 l na 25 kg suchej mieszanki. Maksymalne uziarnienie oraz orientacyjne zużycie podano w tablicy 2. Zaprawa tynkarska Knauf Marmorit SP 260 Tynk mineralny baranek Knauf Marmorit RP 240 Tynk mineralny kornik Maksymalna wielkość ziarna, mm Tablica 2 Orientacyjne zużycie zaprawy na 1 m 2, kg ,5 1,9 2,0 2,4 3,0 3,2 2,0 2,4 3,0 2,7 6) Farba elewacyjna o nazwie handlowej Knauf Farba silikonowa legalizacyjna przeznaczona do malowania wypraw tynkarskich Knauf Marmorit SP 260 Tynk mineralny i Knauf Marmorit RP 240 Tynk mineralny, dostarczana w postaci gotowej do stosowania, w kolorach wg katalogu producenta Wyroby wchodzące w skład zestawu KNAUF, tj.: zaprawy klejące Knauf Klej do styropianu i Knauf Klej zbrojony z włóknem, preparat gruntujący Knauf Podkład pod tynki oraz mineralne zaprawy tynkarskie, są produkowane przez firmę Knauf Bauprodukte Polska Sp. z o.o. Właściwości techniczne wyrobów wchodzących w skład zestawu KNAUF oraz wykonanych z ich zastosowaniem układów ociepleń podano w p. 3.

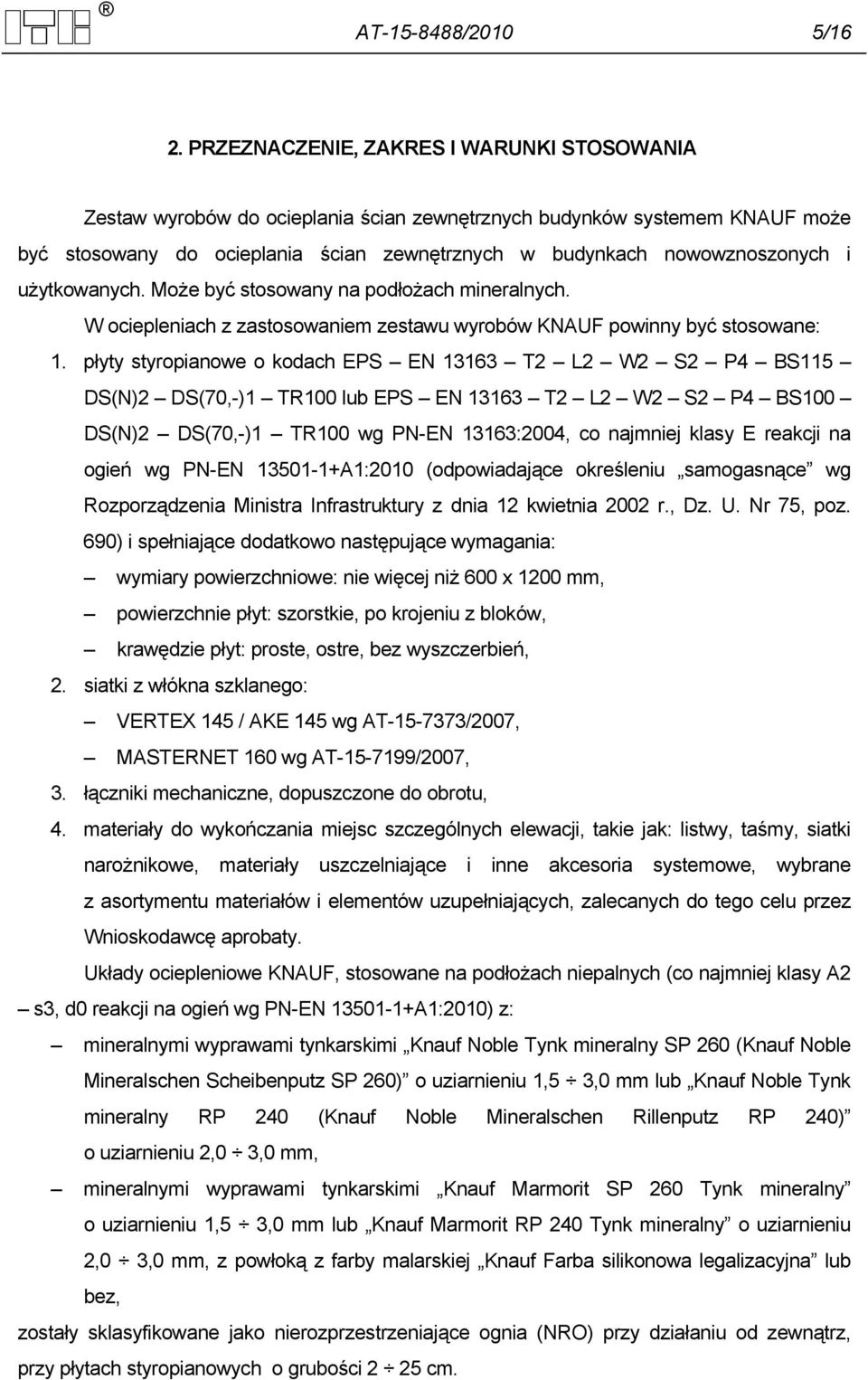

7 AT /2010 5/16 2. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Zestaw wyrobów do ocieplania ścian zewnętrznych budynków systemem KNAUF może być stosowany do ocieplania ścian zewnętrznych w budynkach nowowznoszonych i użytkowanych. Może być stosowany na podłożach mineralnych. W ociepleniach z zastosowaniem zestawu wyrobów KNAUF powinny być stosowane: 1. płyty styropianowe o kodach EPS EN T2 L2 W2 S2 P4 BS115 DS(N)2 DS(70,-)1 TR100 lub EPS EN T2 L2 W2 S2 P4 BS100 DS(N)2 DS(70,-)1 TR100 wg PN-EN 13163:2004, co najmniej klasy E reakcji na ogień wg PN-EN A1:2010 (odpowiadające określeniu samogasnące wg Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r., Dz. U. Nr 75, poz. 690) i spełniające dodatkowo następujące wymagania: wymiary powierzchniowe: nie więcej niż 600 x 1200 mm, powierzchnie płyt: szorstkie, po krojeniu z bloków, krawędzie płyt: proste, ostre, bez wyszczerbień, 2. siatki z włókna szklanego: VERTEX 145 / AKE 145 wg AT /2007, MASTERNET 160 wg AT /2007, 3. łączniki mechaniczne, dopuszczone do obrotu, 4. materiały do wykończania miejsc szczególnych elewacji, takie jak: listwy, taśmy, siatki narożnikowe, materiały uszczelniające i inne akcesoria systemowe, wybrane z asortymentu materiałów i elementów uzupełniających, zalecanych do tego celu przez Wnioskodawcę aprobaty. Układy ociepleniowe KNAUF, stosowane na podłożach niepalnych (co najmniej klasy A2 s3, d0 reakcji na ogień wg PN-EN A1:2010) z: mineralnymi wyprawami tynkarskimi Knauf Noble Tynk mineralny SP 260 (Knauf Noble Mineralschen Scheibenputz SP 260) o uziarnieniu 1,5 3,0 mm lub Knauf Noble Tynk mineralny RP 240 (Knauf Noble Mineralschen Rillenputz RP 240) o uziarnieniu 2,0 3,0 mm, mineralnymi wyprawami tynkarskimi Knauf Marmorit SP 260 Tynk mineralny o uziarnieniu 1,5 3,0 mm lub Knauf Marmorit RP 240 Tynk mineralny o uziarnieniu 2,0 3,0 mm, z powłoką z farby malarskiej Knauf Farba silikonowa legalizacyjna lub bez, zostały sklasyfikowane jako nierozprzestrzeniające ognia (NRO) przy działaniu od zewnątrz, przy płytach styropianowych o grubości 2 25 cm.

8 AT /2010 6/16 Stosowanie zestawu wyrobów KNAUF powinno być zgodne z projektem technicznym opracowanym dla określonego obiektu oraz firmowymi wytycznymi Wnioskodawcy niniejszej Aprobaty Technicznej. Projekt powinien uwzględniać: obowiązujące normy i przepisy techniczno-budowlane, a w szczególności rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - Dz. U. z 2002 r. nr 75, poz. 690, z późniejszymi zmianami, postanowienia niniejszej Aprobaty Technicznej, Instrukcje ITB nr 418/2007 i 447/2009, oraz określać co najmniej: sposób przygotowania podłoża, grubość płyt styropianowych, rodzaj, ilość i rozmieszczenie łączników mechanicznych, sposób obróbki miejsc szczególnych elewacji (ościeży okiennych i drzwiowych, balkonów, cokołów, dylatacji i in.). Wnioskodawca Aprobaty Technicznej powinien zapewnić dostarczanie odbiorcom skompletowanych zestawów wyrobów, wchodzących w skład systemowego układu ociepleniowego KNAUF - według specyfikacji materiałów i elementów, zawartych w dokumentacji technicznej obiektów. Roboty budowlane związane ze stosowaniem zestawu wyrobów do wykonywania ociepleń budynków systemem KNAUF powinny być wykonywane przez wyspecjalizowane firmy. Temperatura otoczenia w czasie nakładania i wiązania zapraw klejących oraz zapraw tynkarskich powinna wynosić od +5 C do +25 C, natomiast w czasie nakładania farby powinna wynosić od +5 C do +20 C. 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Wyroby wchodzące w skład zestawu KNAUF Zaprawy klejące Knauf Klej do styropianu i Knauf Klej zbrojony z włóknem. Właściwości techniczne zapraw klejących Knauf Klej do styropianu i Knauf Klej zbrojony z włóknem podano w tablicy 3.

9 AT /2010 7/16 Poz. Właściwości Knauf Klej do styropianu Wymagania Knauf Klej zbrojony włóknem Tablica 3 Metody badań Wygląd zewnętrzny w postaci fabrycznej sucha, jednorodna mieszanka, bez zbryleń i obcych wtrąceń 2 Gęstość nasypowa, g/cm 3 1,51 10% 1,29 10% 3 Strata prażenia w temp. 450 o C, % 0,54 10% 1,60 10% 4 Odporność na powstawanie rys brak rys skurczowych 5 Przyczepność, MPa: a) do betonu: w stanie powietrzno-suchym 0,3 po 24 h zanurzenia w wodzie 0,2 po 5 cyklach termicznowilgotnościowych 0,3 b) do styropianu: w stanie powietrzno-suchym 0,1* p PN-EN :2000 ZUAT- 15/V.03/2003 ZUAT- 15/V.03/2003 ZUAT- 15/V.03/2003 po 24 h zanurzenia w wodzie 0,1* po 5 cyklach termicznowilgotnościowych 0,1* * badanie należy wykonywać przy zastosowaniu płyt styropianowych o wytrzymałości na rozciąganie prostopadle do powierzchni czołowych nie mniejszej niż TR Preparat gruntujący Knauf Podkład pod tynki. Właściwości techniczne preparatu gruntującego Knauf Podkład pod tynki podano w tablicy 4. Tablica 4 Poz. Właściwości Wymagania Metody badań Wygląd zewnętrzny jednorodna biała ciecz, bez zbryleń i PN-EN ISO 1513:1999 zanieczyszczeń mechanicznych 2 Gęstość objętościowa, g/cm 3 1,59 10 % PN-EN ISO 2811: Strata prażenia: w temp. 450 o C, % 49,2 4,9 ZUAT-15/V.03/2003 w temp. 900 o C, % 62,2 6,2 4 Zawartość suchej substancji, % 59,0 3,0 ZUAT-15/V.03/ Mineralne zaprawy tynkarskie Knauf Noble Tynk mineralny SP 260 (Knauf Noble Mineralschen Scheibenputz SP 260) baranek i Knauf Noble Tynk mineralny RP 240 (Knauf Noble Mineralschen Rillenputz RP 240) kornik. Właściwości techniczne mineralnych zapraw tynkarskich Knauf Noble Tynk mineralny SP 260 (Knauf Noble Mineralschen Scheibenputz SP 260) baranek i Knauf Noble Tynk mineralny RP 240 (Knauf Noble Mineralschen Rillenputz RP 240) kornik podano w tablicy 5.

10 AT /2010 8/16 Poz. Właściwości Knauf Noble Tynk mineralny SP 260 (Knauf Noble Mineralschen Scheibenputz SP 260) Wymagania Knauf Noble Tynk mineralny RP 240 (Knauf Noble Mineralschen Rillenputz RP 240) Tablica 5 Metody badań Wygląd zewnętrzny sucha, jednorodna mieszanka p bez zbryleń i obcych wtrąceń 2 Gęstość nasypowa, g/cm 3 1,47 10 % 1,51 ± 10% PN-EN : Strata prażenia w temp. 450 o C, % 0,56 0,06 0,43 ± 0,04 4 Odporność na występowanie rys skurczowych brak rys ZUAT-15/V.03/2003 ZUAT-15/V.03/ Mineralne zaprawy tynkarskie Knauf Marmorit SP 260 Tynk mineralny baranek i Knauf Marmorit RP 240 Tynk mineralny kornik. Właściwości techniczne mineralnych zapraw tynkarskich Knauf Marmorit SP 260 Tynk mineralny branek i Knauf Marmorit RP 240 Tynk mineralny kornik podano w tablicy 6. Tablica 6 Poz. Właściwości Knauf Marmorit SP 260 Tynk mineralny Wymagania Knauf Marmorit RP 240 Tynk mineralny Metody badań Wygląd zewnętrzny sucha, jednorodna mieszanka p bez zbryleń i obcych wtrąceń 2 Gęstość nasypowa, g/cm 3 1,47 10 % 1,43 ± 10% PN-EN : Strata prażenia w temp. 450 o C, % 0,84 0,08 0,92 ± 0,09 4 Odporność na występowanie rys skurczowych brak rys ZUAT-15/V.03/2003 ZUAT-15/V.03/ Farba elewacyjna Knauf Farba silikonowa legalizacyjna. Farba elewacyjna Knauf Farba silikonowa legalizacyjna powinna spełniać wymagania podane w tablicy 7. Tablica 7 Poz. Właściwości Wymagania Metody badań Wygląd jednorodna ciecz bez grudek i zanieczyszczeń p Gęstość objętościowa, g/cm 3 1,51 ± 10 % PN-EN ISO : Zawartość suchej substancji, % 60,31 ± 3,0 3 Strata prażenia, %,w temp.: C, 50,36 ± 5,0 ZUAT-15/V.03/ C 66,48 ± 6,6

11 AT /2010 9/ Układy ociepleniowe KNAUF Wymagane właściwości techniczne układów ociepleniowych KNAUF podano w tablicy 8. Tablica 8 Lp. Właściwości Wymagania Metody badań Wodochłonność, g/m 2 w badaniu na próbkach: ZUAT-15/V.03 po 8 h zanurzenia w wodzie 600 /2003 po 24 h zanurzenia w wodzie Mrozoodporność próbki po badaniu nie powinny wykazywać zmian ZUAT-15/V.03 / Odporność na starzenie próbki po badaniu nie powinny wykazywać zmian barwy wyprawy ZUAT-15/V.03 / Przyczepność międzywarstwowa, MPa, w badaniu na próbkach: w stanie powietrzno-suchym 0,1 ZUAT-15/V.03 /2003 poddanych cyklom 0,1 mrozoodporności 5 Odporność na uderzenie, J, w badaniu na próbkach: ZUAT-15/V.03 w stanie powietrzno-suchym 1 /2003 po badaniach starzeniowych 1 6 Opór dyfuzyjny względny (warstwa zbrojona + środek gruntujący + wyprawa tynkarska + farba jeśli występuje), m 7* Klasyfikacja ogniowa w zakresie rozprzestrzeniania ognia przez ściany przy działaniu ognia od zewnątrz 2 nierozprzestrzeniający ognia (NRO); układy ociepleniowe z płytami styropianowymi o grubości 2 25 cm PN-97/B PN-90/B * Klasyfikacja dotyczy ociepleń na podłożach niepalnych (co najmniej klasy A2 s3, d0 reakcji na ogień wg PN-EN A1:2010) 4. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Wyroby wchodzące w skład systemu KNAUF powinny być dostarczane w oryginalnych opakowaniach producenta oraz przechowywane i transportowane zgodnie z instrukcjami producenta. Na każdym opakowaniu powinna znajdować się etykieta zawierająca co najmniej następujące dane: nazwę i adres producenta, identyfikację wyrobu zawierającą nazwę wyrobu, nr Aprobaty Technicznej ITB AT /2010,

12 AT / /16 numer i datę wystawienia krajowej deklaracji zgodności, termin przydatności do użytku jeśli jest określony, podstawowe warunki stosowania, nazwę jednostki certyfikującej, która brała udział w ocenie zgodności, oznakowanie wymagane przez rozporządzenie Ministra Zdrowia w sprawie oznakowania substancji niebezpiecznych i preparatów niebezpiecznych oraz niektórych preparatów chemicznych (Dz. U. 53/2009, poz. 439), znak budowlany. Sposób oznakowania wyrobów znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. nr 198/2004, poz. 2041) Zasady ogólne 5. OCENA ZGODNOŚCI Zgodnie z art. 4, art. 5 ust. 1, p. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2005, poz. 881), zestaw wyrobów, którego dotyczy niniejsza Aprobata Techniczna, może być wprowadzony do obrotu i stosowany przy wykonywaniu robót budowlanych w zakresie odpowiadającym jego właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2010 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2005, poz. 2041) oceny zgodności zestawu wyrobów do wykonywania ociepleń ścian zewnętrznych budynków systemem KNAUF z Aprobatą Techniczną ITB AT /2010 dokonuje producent, stosując system 2+. W przypadku systemu 2+ oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2010 na podstawie: a) zadania producenta: wstępnego badania typu, zakładowej kontroli produkcji,

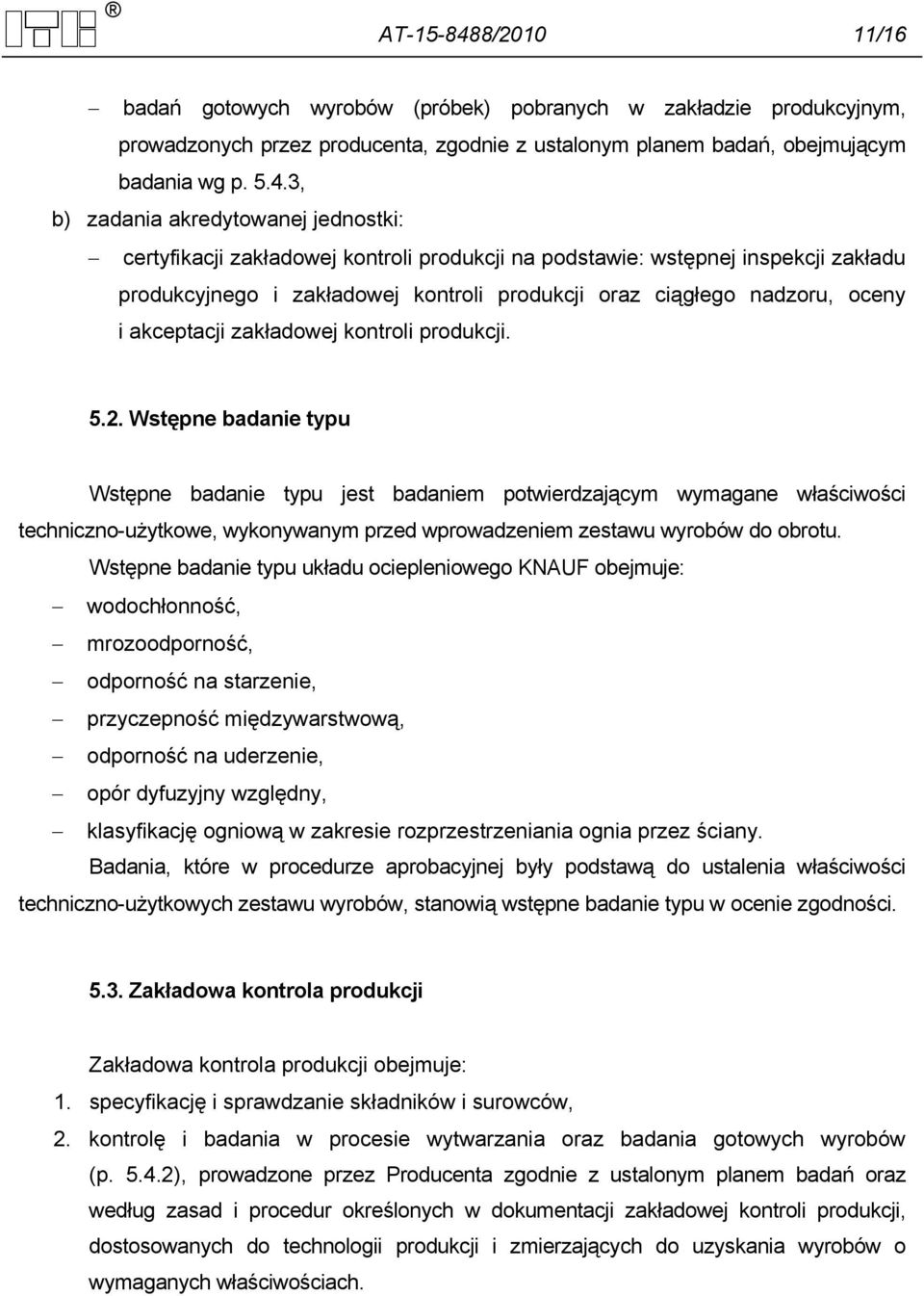

13 AT / /16 badań gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez producenta, zgodnie z ustalonym planem badań, obejmującym badania wg p , b) zadania akredytowanej jednostki: certyfikacji zakładowej kontroli produkcji na podstawie: wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji oraz ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem zestawu wyrobów do obrotu. Wstępne badanie typu układu ociepleniowego KNAUF obejmuje: wodochłonność, mrozoodporność, odporność na starzenie, przyczepność międzywarstwową, odporność na uderzenie, opór dyfuzyjny względny, klasyfikację ogniową w zakresie rozprzestrzeniania ognia przez ściany. Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno-użytkowych zestawu wyrobów, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1. specyfikację i sprawdzanie składników i surowców, 2. kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p ), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach.

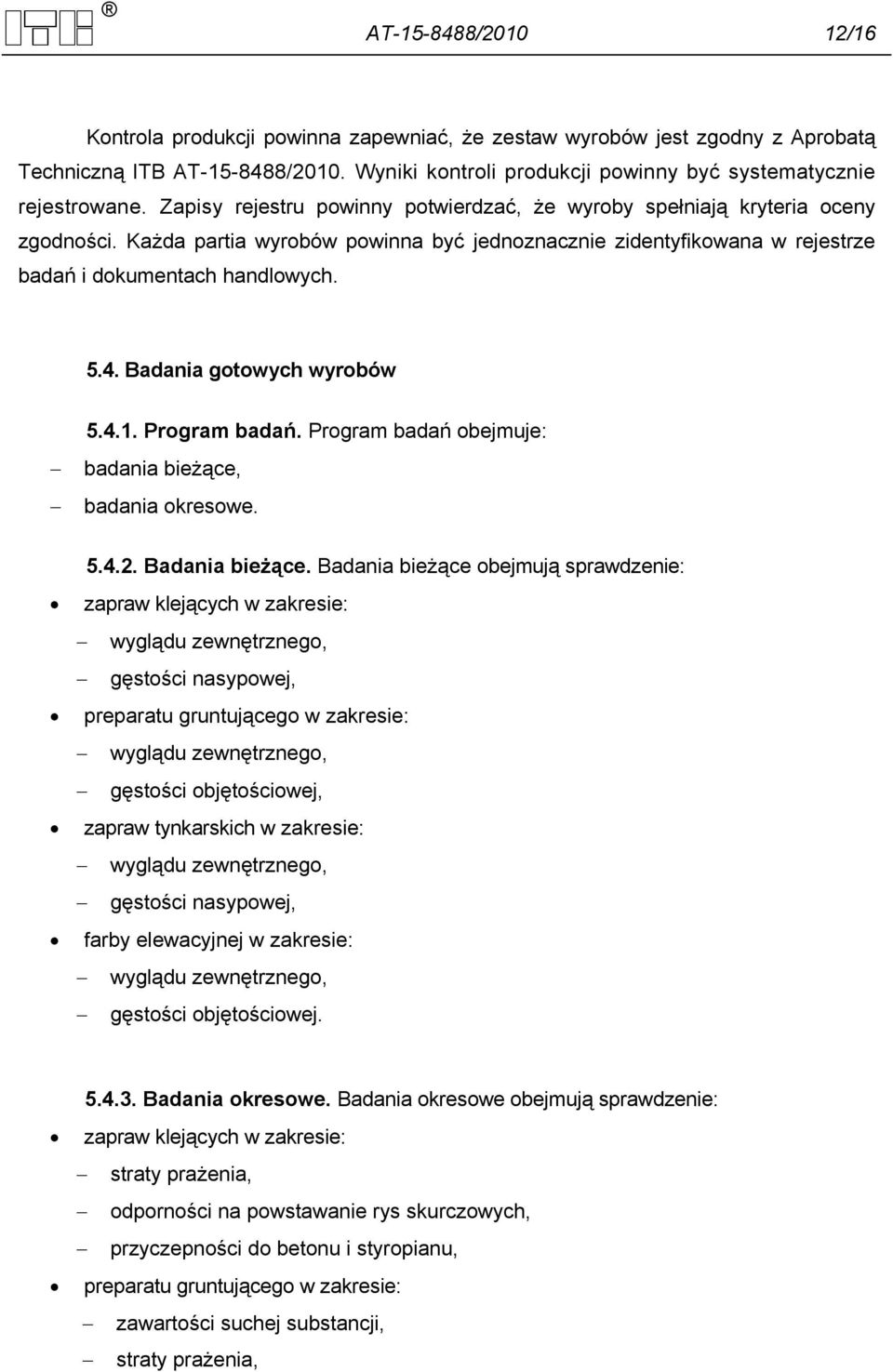

14 AT / /16 Kontrola produkcji powinna zapewniać, że zestaw wyrobów jest zgodny z Aprobatą Techniczną ITB AT /2010. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyroby spełniają kryteria oceny zgodności. Każda partia wyrobów powinna być jednoznacznie zidentyfikowana w rejestrze badań i dokumentach handlowych Badania gotowych wyrobów Program badań. Program badań obejmuje: badania bieżące, badania okresowe Badania bieżące. Badania bieżące obejmują sprawdzenie: zapraw klejących w zakresie: wyglądu zewnętrznego, gęstości nasypowej, preparatu gruntującego w zakresie: wyglądu zewnętrznego, gęstości objętościowej, zapraw tynkarskich w zakresie: wyglądu zewnętrznego, gęstości nasypowej, farby elewacyjnej w zakresie: wyglądu zewnętrznego, gęstości objętościowej Badania okresowe. Badania okresowe obejmują sprawdzenie: zapraw klejących w zakresie: straty prażenia, odporności na powstawanie rys skurczowych, przyczepności do betonu i styropianu, preparatu gruntującego w zakresie: zawartości suchej substancji, straty prażenia,

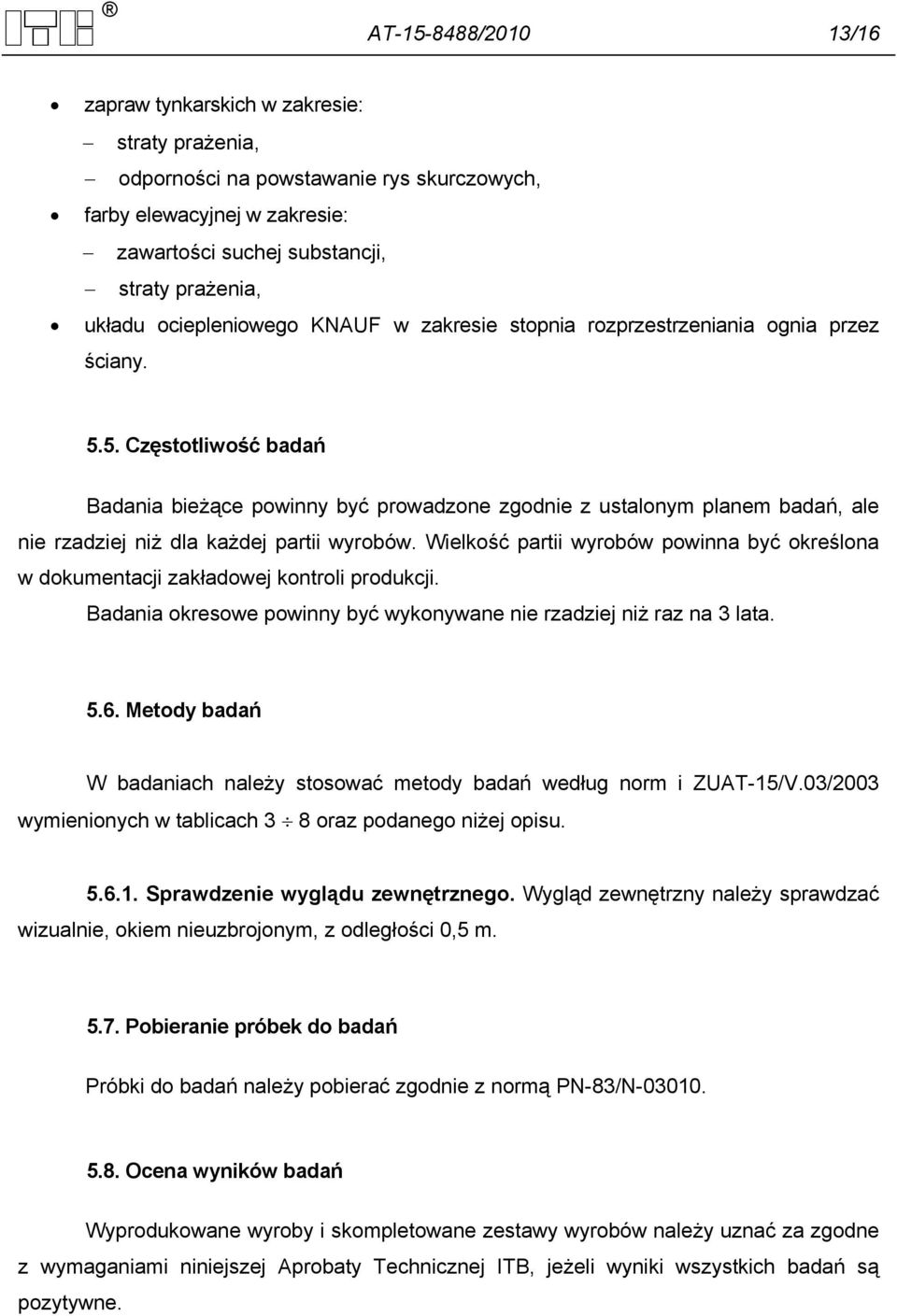

15 AT / /16 zapraw tynkarskich w zakresie: straty prażenia, odporności na powstawanie rys skurczowych, farby elewacyjnej w zakresie: zawartości suchej substancji, straty prażenia, układu ociepleniowego KNAUF w zakresie stopnia rozprzestrzeniania ognia przez ściany Częstotliwość badań Badania bieżące powinny być prowadzone zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania okresowe powinny być wykonywane nie rzadziej niż raz na 3 lata Metody badań W badaniach należy stosować metody badań według norm i ZUAT-15/V.03/2003 wymienionych w tablicach 3 8 oraz podanego niżej opisu Sprawdzenie wyglądu zewnętrznego. Wygląd zewnętrzny należy sprawdzać wizualnie, okiem nieuzbrojonym, z odległości 0,5 m Pobieranie próbek do badań Próbki do badań należy pobierać zgodnie z normą PN-83/N Ocena wyników badań Wyprodukowane wyroby i skompletowane zestawy wyrobów należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne.

16 AT / /16 6. USTALENIA FORMALNO - PRAWNE 6.1. Aprobata Techniczna AT /2010 jest dokumentem stwierdzającym przydatność zestawu wyrobów do wykonywania ociepleń ścian zewnętrznych budynków systemem KNAUF do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1 pkt 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2005, poz. 881) zestaw wyrobów, którego dotyczy niniejsza Aprobata Techniczna, może być wprowadzany do obrotu i stosowany przy wykonywaniu robót budowlanych w zakresie odpowiadającym jego właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2010 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu RP z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. Nr 119, poz. 1117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia producentów wyrobów wchodzących w skład zestawu do wykonywania ociepleń ścian zewnętrznych budynków systemem KNAUF od odpowiedzialności za właściwą jakość tych materiałów oraz wykonawców robót budowlanych od odpowiedzialności za właściwe ich zastosowanie W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzeniem do obrotu i stosowaniem w budownictwie zestawu wyrobów do wykonywania ociepleń ścian zewnętrznych budynków systemem KNAUF należy zamieszczać informację o udzielonej temu rozwiązaniu Aprobacie Technicznej ITB AT /2010.

17 AT / /16 7. TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2010 jest ważna do 18 października 2015 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca, wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem, nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. KONIEC INFORMACJE DODATKOWE Normy i dokumenty związane PN-90/B Ochrona przeciwpożarowa budynków. Metoda badania stopnia rozprzestrzeniania ognia przez ściany PN-85/B Zaprawy budowlane. Badanie cech fizycznych i wytrzymałościowych PN-B-10106:1997 Masy tynkarskie. Tynki i zaprawy budowlane PN-83/N Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbki PN-EN :2000 Badania mechanicznych i chemicznych właściwości kruszyw. Oznaczanie gęstości nasypowej i jamistości PN-EN 13163:2004 Wyroby do izolacji cieplnej w budownictwie. Wyroby ze styropianu (EPS) produkowane fabrycznie. Specyfikacja PN-EN A1:2010 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 1: Klasyfikacja na podstawie wyników badań reakcji na ogień PN-EN ISO 1513:1999 Farby i lakiery -- Sprawdzanie i przygotowanie próbek do badań PN-EN ISO 2811:2002 Farby i lakiery. Oznaczanie gęstości. Metoda piknometryczna AT /2007 Siatka z włókna szklanego VERTEX 145 / AKE 145 AT /2007 Siatki z włókna szklanego MASTERNET 146 / MASTERNET 160 ZUAT-15/V.03/2003 Zestawy wyrobów do wykonywania ociepleń z zastosowaniem styropianu jako materiału termoizolacyjnego i pocienionej wyprawy elewacyjnej Instrukcja ITB nr 418/2007 Warunki techniczne wykonania i odbioru robót budowlanych. Bezspoinowy system ocieplania ścian zewnętrznych budynków Instrukcja ITB nr 447/2009 Złożone systemy izolacji cieplnej ścian zewnętrznych budynków ETICS. Zasady projektowania i wykonywania

18 AT / /16 Raporty, sprawozdania z badań, klasyfikacje i oceny 1. Opinia Specjalistyczna nr NM-04659R:02/RZ/10, Zakład Materiałów Budowlanych ITB, Warszawa 2010 r. 2. Opracowanie Badania i ocena możliwości zastosowania tynków mineralnych Knauf Marmorit i Knauf Marmorit Nano w zestawie wyrobów Knauf Thermo, Instytut Ceramiki i Materiałów Budowlanych, Oddział Szkła i Materiałów Budowlanych w Krakowie, Zakład Gipsu i Chemii Budowlanej 3. Sprawozdania z badań Nr 784/10, 785/10, 786/10, 787/10, 788/10, 208/10, 209/10, 210/10, 211/10, 212/10, 213/10, 214/10, 215/10, 216/10, 217/10, 218/10, 219/10, 220/10, 284/10/BC, 283/10/BC, Instytut Ceramiki i Materiałów Budowlanych, Oddział Szkła i Materiałów Budowlanych w Krakowie, Zakład Gipsu i Chemii Budowlanej 4. Klasyfikacja nr BG-56/10 w zakresie rozprzestrzeniania ognia przez ściany przy działaniu ognia od zewnątrz, Instytut Ceramiki i Materiałów Budowlanych, Oddział Szkła i Materiałów Budowlanych w Krakowie, Zakład Gipsu i Chemii Budowlanej

19 ISBN
