2 INSTYTUT TECHNIKI BUDOWLANEJ PL WARSZAWA, ul. FILTROWA 1 tel.: (48 22) ; (48 22) , fax: (48 22) Czł onek Europejskiej Unii Akceptacji Technicznej w Budownictwie - UEAtc Czł onek Europejskiej Organizacji ds. Aprobat Technicznych - EOTA Seria: APROBATY TECHNICZNE Egzemplarz archiwalny APROBATA TECHNICZNA ITB AT /2007 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (DzU Nr 249 z 2004 r., poz. 2497), w wyniku postępowania akceptacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek firmy: PROMAT GmbH Scheifenkamp 16, D Ratingen, Niemcy stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: ZAPRAWY OGNIOCHRONNE PROMASTOP Typ S i PROMASTOP MG III DO USZCZELNIANIA PRZEJŚĆ INSTALACYJNYCH w zakresie i na zasadach określonych w Załączniku, który jest integralną częścią niniejszej Aprobaty Technicznej ITB. Termin ważności: 20 grudzień 2012 r. D Y R E K T O R Instytutu Techniki Budowlanej Załącznik: Postanowienia ogólne i techniczne mgr inż. Marek Kaproń Warszawa, 20 grudzień 2007 r. Aprobata Techniczna ITB AT /2007 jest nowelizacją Aprobaty Technicznej ITB AT /2002. Dokument Aprobaty Technicznej ITB AT /2007 zawiera 17 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

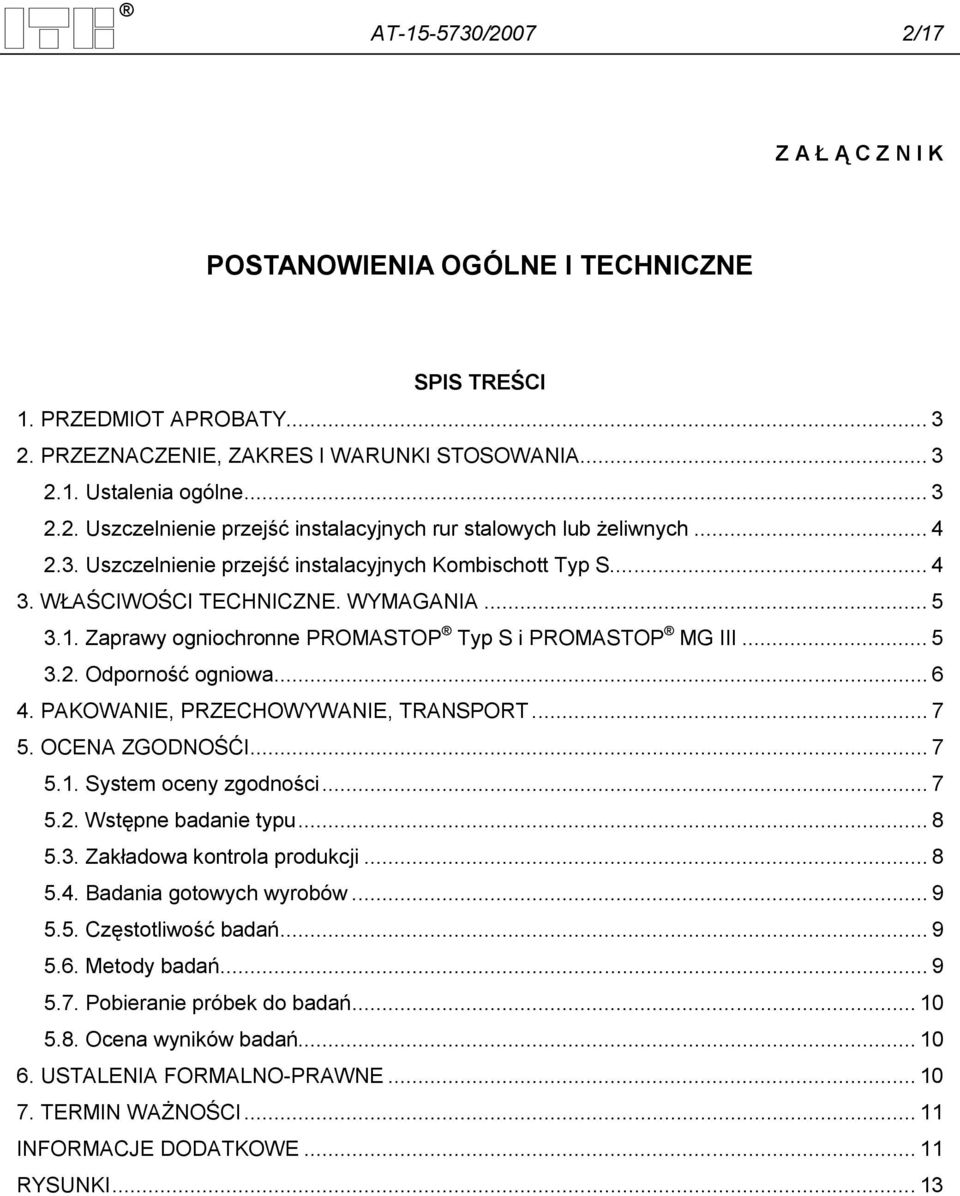

3 AT /2007 2/17 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Ustalenia ogólne Uszczelnienie przejść instalacyjnych rur stalowych lub żeliwnych Uszczelnienie przejść instalacyjnych Kombischott Typ S WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Zaprawy ogniochronne PROMASTOP Typ S i PROMASTOP MG III Odporność ogniowa PAKOWANIE, PRZECHOWYWANIE, TRANSPORT OCENA ZGODNOŚĆI System oceny zgodności Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE RYSUNKI... 13

4 AT /2007 3/17 POSTANOWIENIA OGÓLNE I TECHNICZNE 1. PRZEDMIOT APROBATY Przedmiotem Aprobaty Technicznej ITB są zaprawy ogniochronne PROMASTOP Typ S i PROMASTOP MG III do uszczelniania przejść instalacyjnych, firmy PROMAT GmbH, Scheifenkamp 16, D Ratingen, Niemcy. Zaprawa ogniochronna PROMASTOP Typ S jest gotową, suchą, ciemnoszarą mieszanką środków wiążących i wypełniaczy, przeznaczoną do zarabiania wodą na budowie. Zaprawa ogniochronna PROMASTOP MG III jest gotową, suchą, szarą mieszanką środków wiążących i wypełniaczy, przeznaczoną do zarabiania wodą na budowie. Właściwości techniczne zapraw PROMASTOP Typ S i PROMASTOP MG III podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA 2.1. Ustalenia ogólne Zaprawy ogniochronne PROMASTOP Typ S oraz PROMASTOP MG III przeznaczone są do uszczelniania przejść instalacyjnych kabli, rur stalowych, żeliwnych oraz z tworzyw sztucznych przez ściany wykonane z cegły lub gazobetonu, o grubości nie mniejszej niż 15 cm albo z betonu o grubości nie mniejszej niż 12 cm i przez stropy o grubości nie mniejszej niż 18 cm. Aprobata obejmuje uszczelnienia: przejść instalacyjnych przez ściany lub stropy, wykonanych zgodnie z rys. 1, przez które można przeprowadzić rury stalowe oraz żeliwne, przejść instalacyjnych Kombischott Typ S, przez które można przeprowadzić pojedyncze przewody elektryczne, kable i wiązki kabli (w tym światłowody i kable w peszlu), kable telekomunikacyjne i/lub rury stalowe lub żeliwne o średnicy nominalnej nie większej niż 168,3 mm albo z tworzyw sztucznych o średnicy nie większej niż 200 mm. Przejścia instalacyjne kabli, rur stalowych, żeliwnych oraz z tworzyw sztucznych, uszczelniane zaprawami ogniochronnymi PROMASTOP Typ S oraz PROMASTOP MG III, powinny być wykonywane na podstawie dokumentacji technicznej opracowanej dla określonego

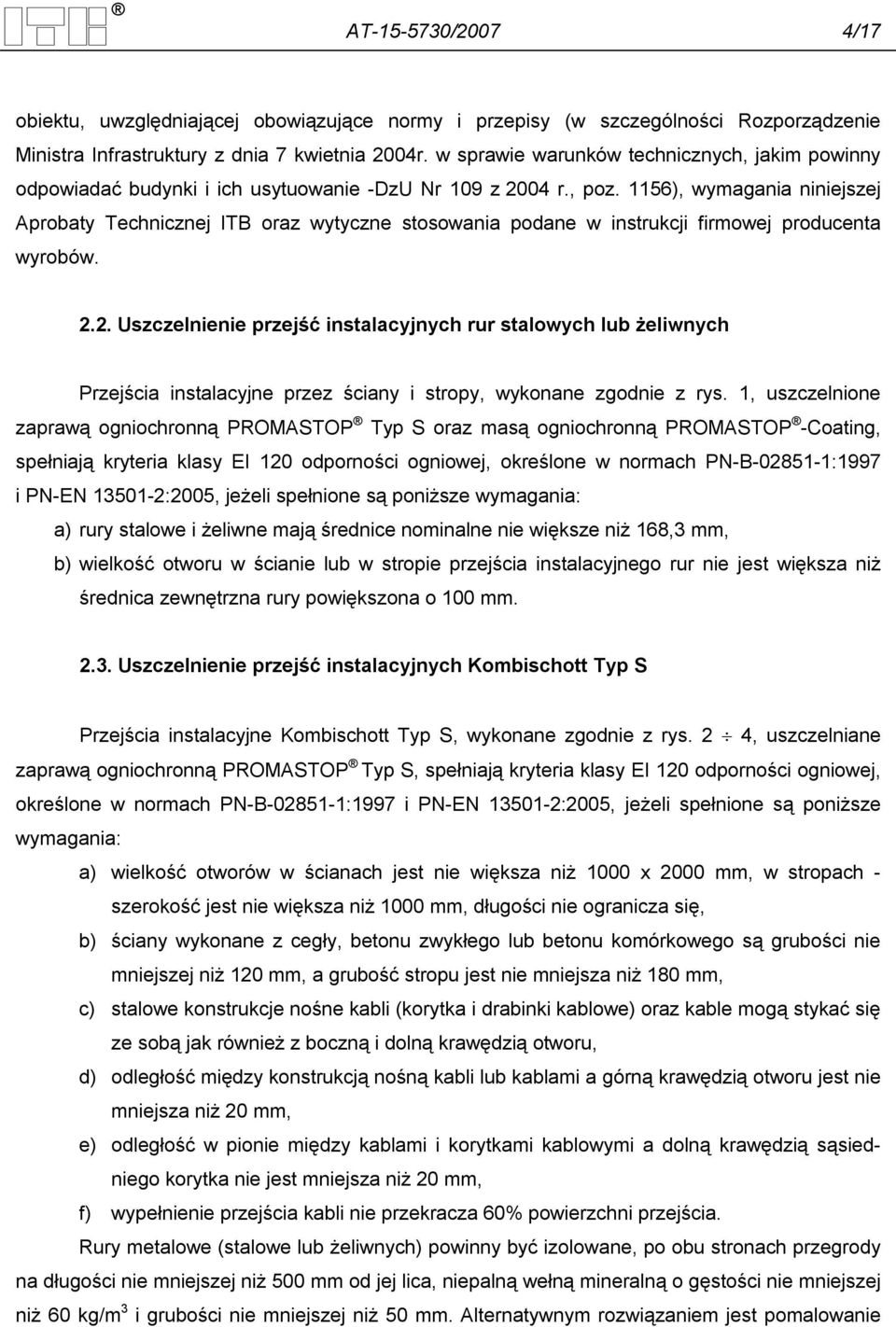

5 AT /2007 4/17 obiektu, uwzględniającej obowiązujące normy i przepisy (w szczególności Rozporządzenie Ministra Infrastruktury z dnia 7 kwietnia 2004r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie -DzU Nr 109 z 2004 r., poz. 1156), wymagania niniejszej Aprobaty Technicznej ITB oraz wytyczne stosowania podane w instrukcji firmowej producenta wyrobów Uszczelnienie przejść instalacyjnych rur stalowych lub żeliwnych Przejścia instalacyjne przez ściany i stropy, wykonane zgodnie z rys. 1, uszczelnione zaprawą ogniochronną PROMASTOP Typ S oraz masą ogniochronną PROMASTOP -Coating, spełniają kryteria klasy EI 120 odporności ogniowej, określone w normach PN-B :1997 i PN-EN :2005, jeżeli spełnione są poniższe wymagania: a) rury stalowe i żeliwne mają średnice nominalne nie większe niż 168,3 mm, b) wielkość otworu w ścianie lub w stropie przejścia instalacyjnego rur nie jest większa niż średnica zewnętrzna rury powiększona o 100 mm Uszczelnienie przejść instalacyjnych Kombischott Typ S Przejścia instalacyjne Kombischott Typ S, wykonane zgodnie z rys. 2 4, uszczelniane zaprawą ogniochronną PROMASTOP Typ S, spełniają kryteria klasy EI 120 odporności ogniowej, określone w normach PN-B :1997 i PN-EN :2005, jeżeli spełnione są poniższe wymagania: a) wielkość otworów w ścianach jest nie większa niż 1000 x 2000 mm, w stropach - szerokość jest nie większa niż 1000 mm, długości nie ogranicza się, b) ściany wykonane z cegły, betonu zwykłego lub betonu komórkowego są grubości nie mniejszej niż 120 mm, a grubość stropu jest nie mniejsza niż 180 mm, c) stalowe konstrukcje nośne kabli (korytka i drabinki kablowe) oraz kable mogą stykać się ze sobą jak również z boczną i dolną krawędzią otworu, d) odległość między konstrukcją nośną kabli lub kablami a górną krawędzią otworu jest nie mniejsza niż 20 mm, e) odległość w pionie między kablami i korytkami kablowymi a dolną krawędzią sąsiedniego korytka nie jest mniejsza niż 20 mm, f) wypełnienie przejścia kabli nie przekracza 60% powierzchni przejścia. Rury metalowe (stalowe lub żeliwnych) powinny być izolowane, po obu stronach przegrody na długości nie mniejszej niż 500 mm od jej lica, niepalną wełną mineralną o gęstości nie mniejszej niż 60 kg/m 3 i grubości nie mniejszej niż 50 mm. Alternatywnym rozwiązaniem jest pomalowanie

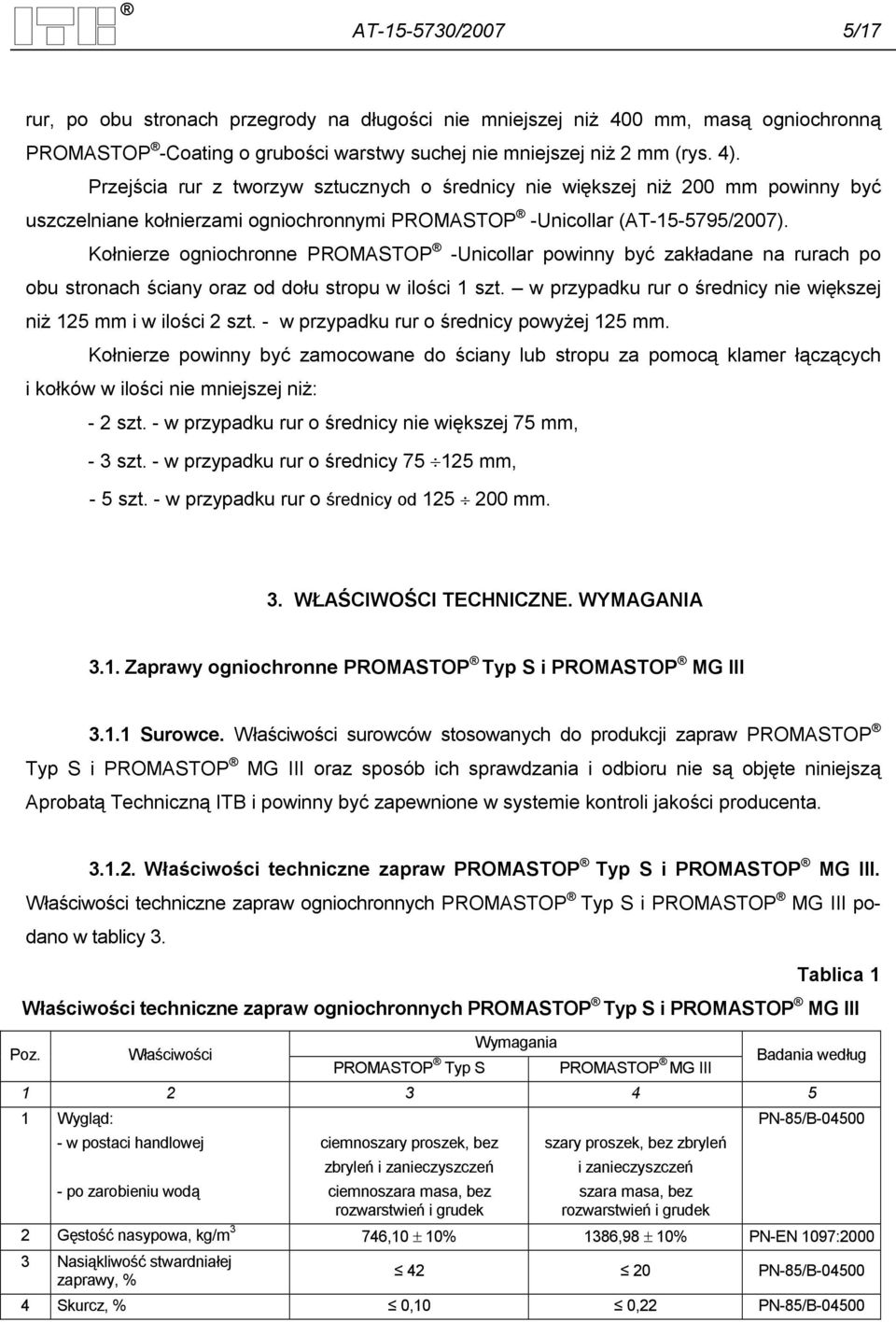

6 AT /2007 5/17 rur, po obu stronach przegrody na długości nie mniejszej niż 400 mm, masą ogniochronną PROMASTOP -Coating o grubości warstwy suchej nie mniejszej niż 2 mm (rys. 4). Przejścia rur z tworzyw sztucznych o średnicy nie większej niż 200 mm powinny być uszczelniane kołnierzami ogniochronnymi PROMASTOP -Unicollar (AT /2007). Kołnierze ogniochronne PROMASTOP -Unicollar powinny być zakładane na rurach po obu stronach ściany oraz od dołu stropu w ilości 1 szt. w przypadku rur o średnicy nie większej niż 125 mm i w ilości 2 szt. - w przypadku rur o średnicy powyżej 125 mm. Kołnierze powinny być zamocowane do ściany lub stropu za pomocą klamer łączących i kołków w ilości nie mniejszej niż: - 2 szt. - w przypadku rur o średnicy nie większej 75 mm, - 3 szt. - w przypadku rur o średnicy mm, - 5 szt. - w przypadku rur o średnicy od mm. 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Zaprawy ogniochronne PROMASTOP Typ S i PROMASTOP MG III Surowce. Właściwości surowców stosowanych do produkcji zapraw PROMASTOP Typ S i PROMASTOP MG III oraz sposób ich sprawdzania i odbioru nie są objęte niniejszą Aprobatą Techniczną ITB i powinny być zapewnione w systemie kontroli jakości producenta Właściwości techniczne zapraw PROMASTOP Typ S i PROMASTOP MG III. Właściwości techniczne zapraw ogniochronnych PROMASTOP Typ S i PROMASTOP MG III podano w tablicy 3. Tablica 1 Właściwości techniczne zapraw ogniochronnych PROMASTOP Typ S i PROMASTOP MG III Poz. Właściwości PROMASTOP Typ S Wymagania PROMASTOP MG III Badania według Wygląd: - w postaci handlowej - po zarobieniu wodą ciemnoszary proszek, bez zbryleń i zanieczyszczeń ciemnoszara masa, bez rozwarstwień i grudek szary proszek, bez zbryleń i zanieczyszczeń szara masa, bez rozwarstwień i grudek PN-85/B Gęstość nasypowa, kg/m 3 746,10 ± 10% 1386,98 ± 10% PN-EN 1097: Nasiąkliwość stwardniałej zaprawy, % PN-85/B Skurcz, % 0,10 0,22 PN-85/B-04500

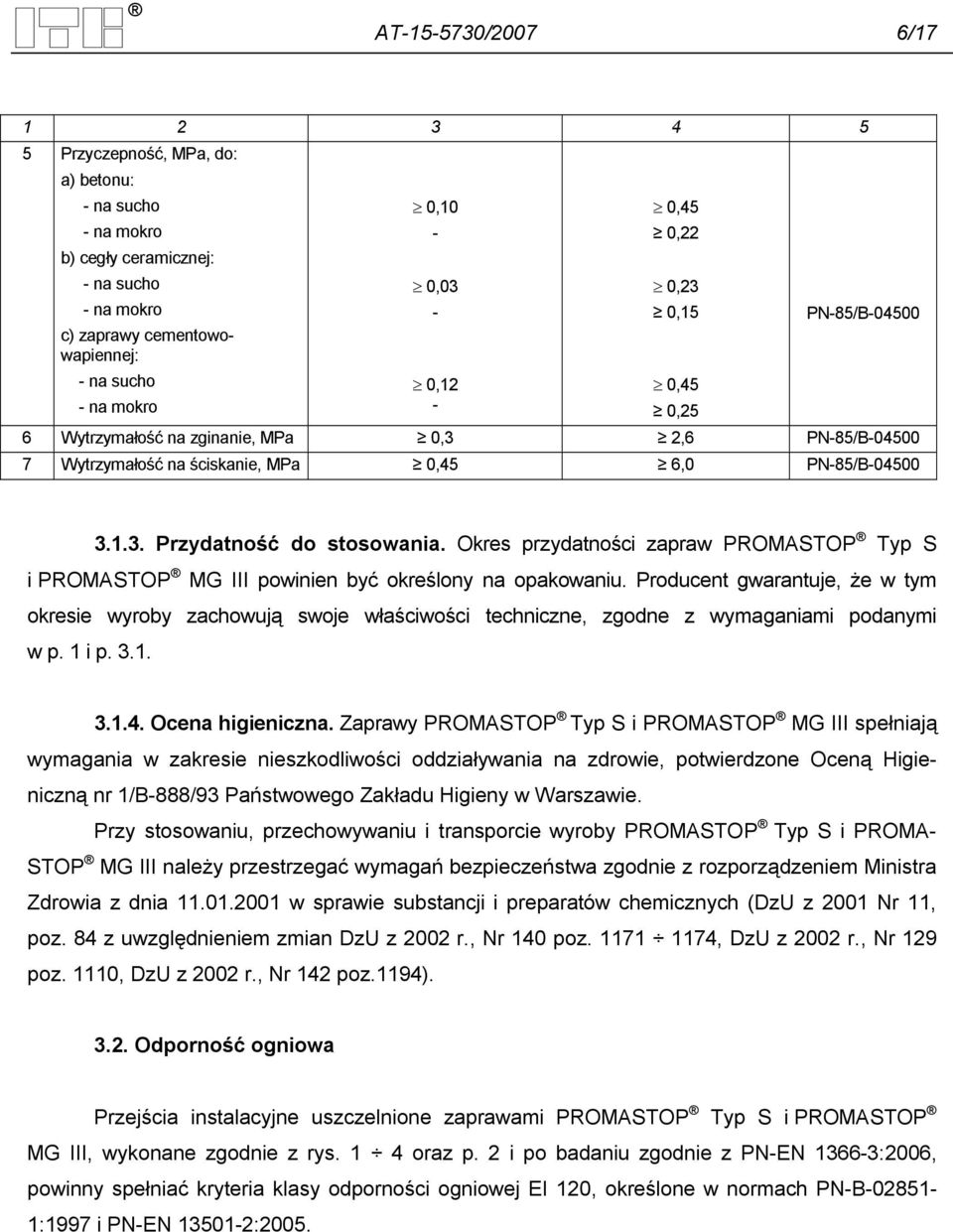

7 AT /2007 6/ Przyczepność, MPa, do: a) betonu: - na sucho - na mokro b) cegły ceramicznej: - na sucho - na mokro,10 -,03 -,45,22,23,15 PN-85/B c) zaprawy cementowowapiennej: - na sucho - na mokro,12 -,45,25 6 Wytrzymałość na zginanie, MPa,3 2,6 PN-85/B Wytrzymałość na ściskanie, MPa,45 6,0 PN-85/B Przydatność do stosowania. Okres przydatności zapraw PROMASTOP Typ S i PROMASTOP MG III powinien być określony na opakowaniu. Producent gwarantuje, że w tym okresie wyroby zachowują swoje właściwości techniczne, zgodne z wymaganiami podanymi w p. 1 i p Ocena higieniczna. Zaprawy PROMASTOP Typ S i PROMASTOP MG III spełniają wymagania w zakresie nieszkodliwości oddziaływania na zdrowie, potwierdzone Oceną Higieniczną nr 1/B-888/93 Państwowego Zakładu Higieny w Warszawie. Przy stosowaniu, przechowywaniu i transporcie wyroby PROMASTOP Typ S i PROMA- STOP MG III należy przestrzegać wymagań bezpieczeństwa zgodnie z rozporządzeniem Ministra Zdrowia z dnia w sprawie substancji i preparatów chemicznych (DzU z 2001 Nr 11, poz. 84 z uwzględnieniem zmian DzU z 2002 r., Nr 140 poz , DzU z 2002 r., Nr 129 poz. 1110, DzU z 2002 r., Nr 142 poz.1194) Odporność ogniowa Przejścia instalacyjne uszczelnione zaprawami PROMASTOP Typ S i PROMASTOP MG III, wykonane zgodnie z rys. 1 4 oraz p. 2 i po badaniu zgodnie z PN-EN :2006, powinny spełniać kryteria klasy odporności ogniowej EI 120, określone w normach PN-B :1997 i PN-EN :2005.

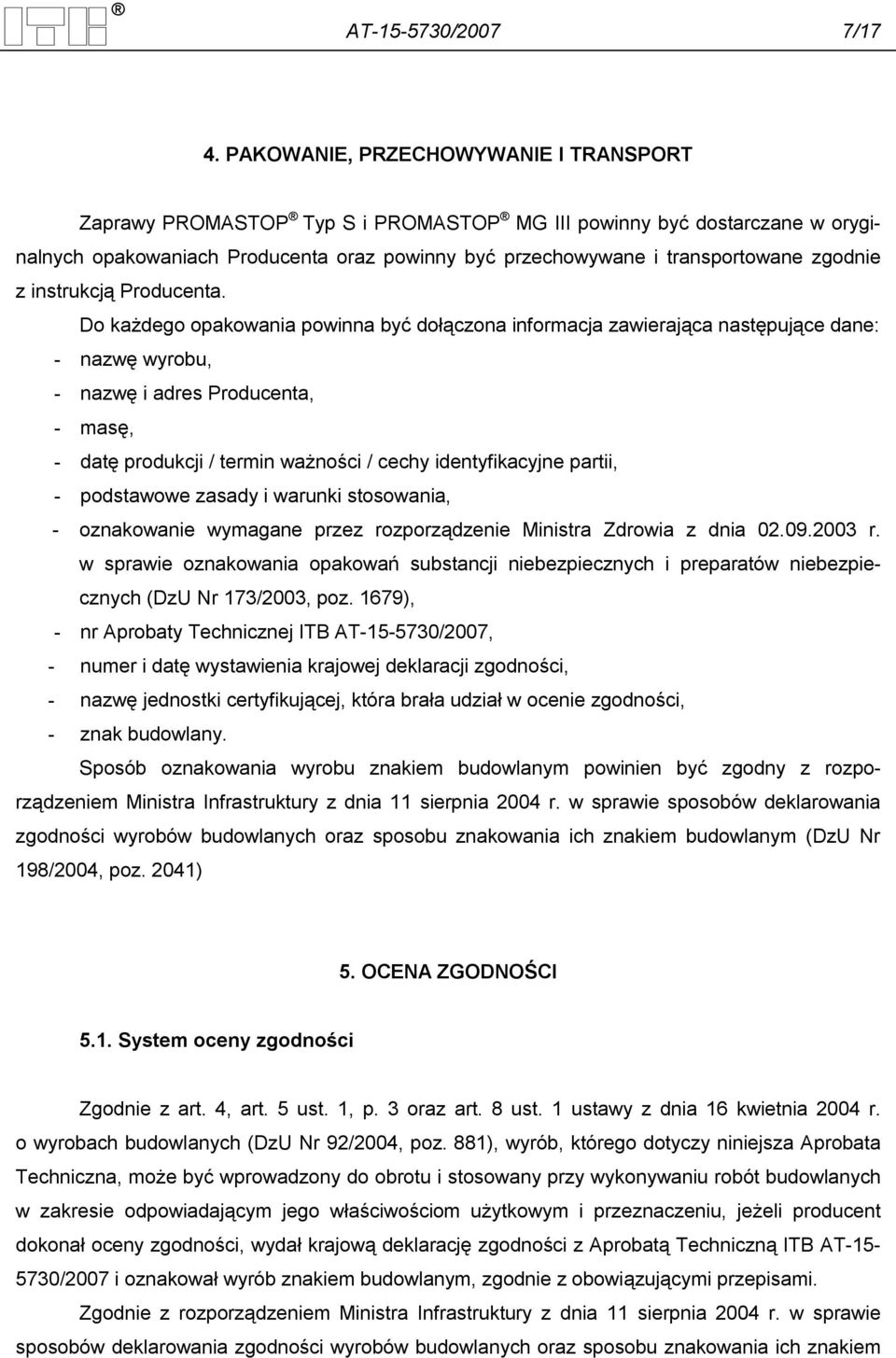

8 AT /2007 7/17 4. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Zaprawy PROMASTOP Typ S i PROMASTOP MG III powinny być dostarczane w oryginalnych opakowaniach Producenta oraz powinny być przechowywane i transportowane zgodnie z instrukcją Producenta. Do każdego opakowania powinna być dołączona informacja zawierająca następujące dane: - nazwę wyrobu, - nazwę i adres Producenta, - masę, - datę produkcji / termin ważności / cechy identyfikacyjne partii, - podstawowe zasady i warunki stosowania, - oznakowanie wymagane przez rozporządzenie Ministra Zdrowia z dnia r. w sprawie oznakowania opakowań substancji niebezpiecznych i preparatów niebezpiecznych (DzU Nr 173/2003, poz. 1679), - nr Aprobaty Technicznej ITB AT /2007, - numer i datę wystawienia krajowej deklaracji zgodności, - nazwę jednostki certyfikującej, która brała udział w ocenie zgodności, - znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (DzU Nr 198/2004, poz. 2041) 5. OCENA ZGODNOŚCI 5.1. System oceny zgodności Zgodnie z art. 4, art. 5 ust. 1, p. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (DzU Nr 92/2004, poz. 881), wyrób, którego dotyczy niniejsza Aprobata Techniczna, może być wprowadzony do obrotu i stosowany przy wykonywaniu robót budowlanych w zakresie odpowiadającym jego właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2007 i oznakował wyrób znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem

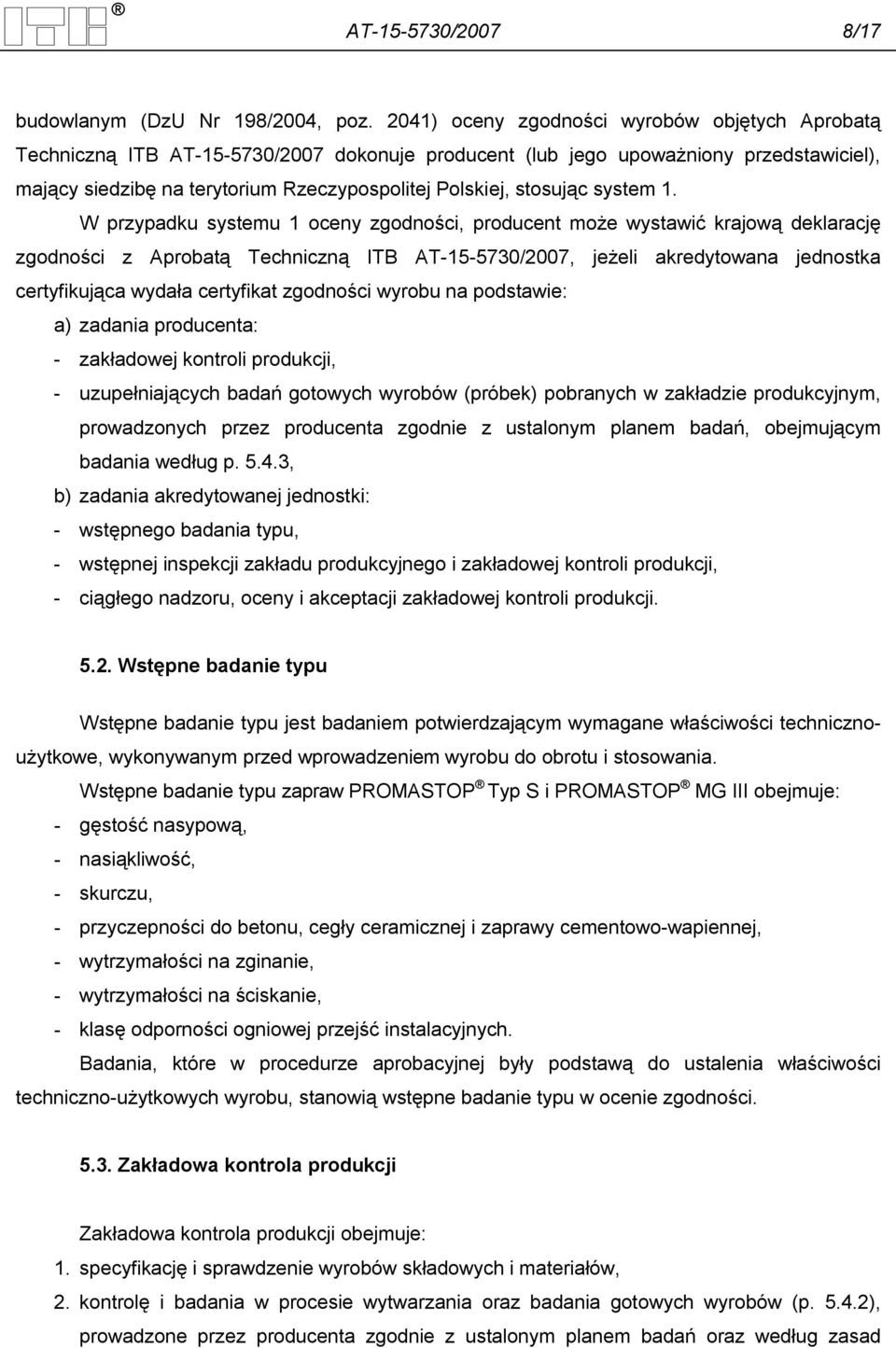

9 AT /2007 8/17 budowlanym (DzU Nr 198/2004, poz. 2041) oceny zgodności wyrobów objętych Aprobatą Techniczną ITB AT /2007 dokonuje producent (lub jego upoważniony przedstawiciel), mający siedzibę na terytorium Rzeczypospolitej Polskiej, stosując system 1. W przypadku systemu 1 oceny zgodności, producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2007, jeżeli akredytowana jednostka certyfikująca wydała certyfikat zgodności wyrobu na podstawie: a) zadania producenta: - zakładowej kontroli produkcji, - uzupełniających badań gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez producenta zgodnie z ustalonym planem badań, obejmującym badania według p , b) zadania akredytowanej jednostki: - wstępnego badania typu, - wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji, - ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości technicznoużytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu i stosowania. Wstępne badanie typu zapraw PROMASTOP Typ S i PROMASTOP MG III obejmuje: - gęstość nasypową, - nasiąkliwość, - skurczu, - przyczepności do betonu, cegły ceramicznej i zaprawy cementowo-wapiennej, - wytrzymałości na zginanie, - wytrzymałości na ściskanie, - klasę odporności ogniowej przejść instalacyjnych. Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno-użytkowych wyrobu, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1. specyfikację i sprawdzenie wyrobów składowych i materiałów, 2. kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p ), prowadzone przez producenta zgodnie z ustalonym planem badań oraz według zasad

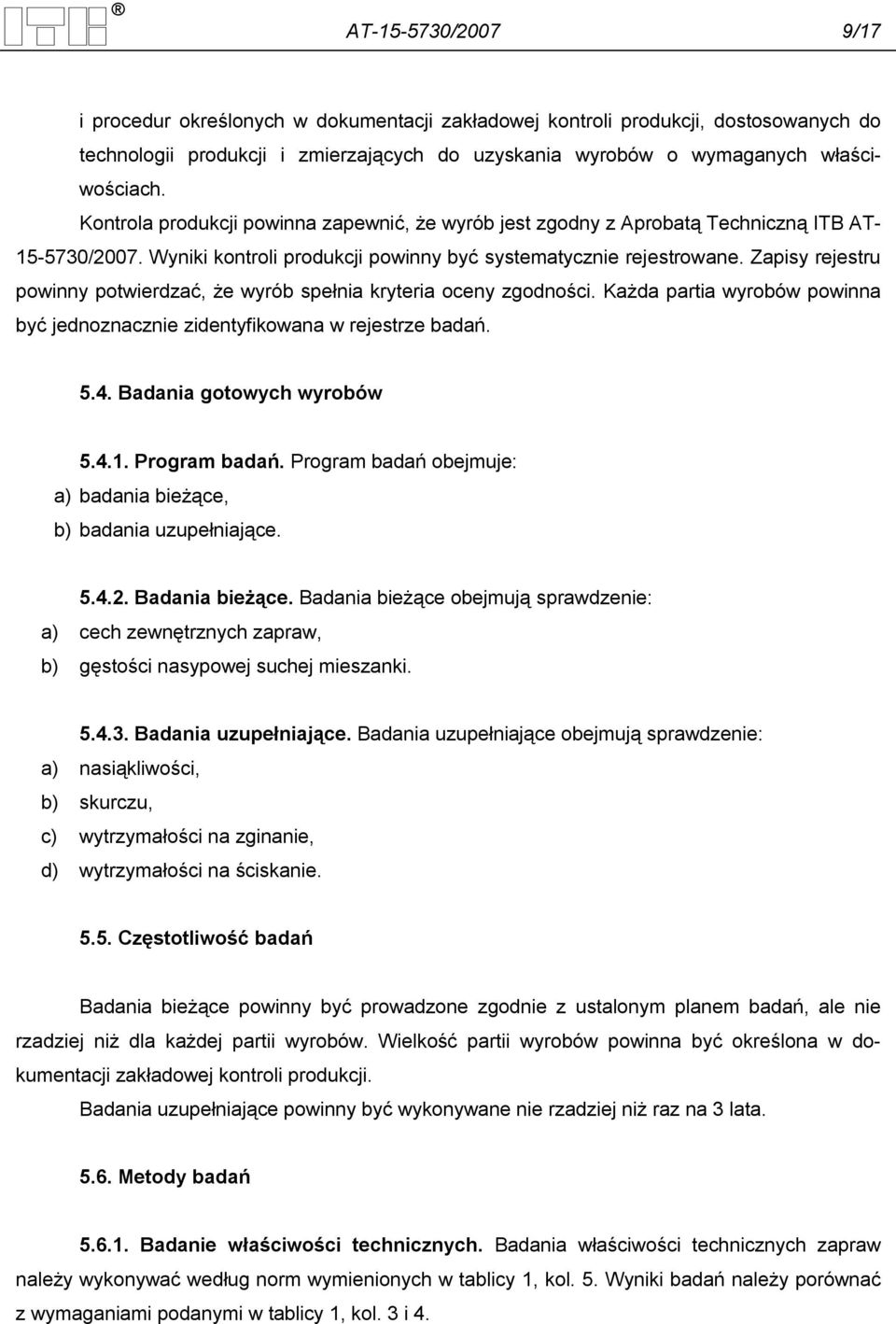

10 AT /2007 9/17 i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewnić, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2007. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyrób spełnia kryteria oceny zgodności. Każda partia wyrobów powinna być jednoznacznie zidentyfikowana w rejestrze badań Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania uzupełniające Badania bieżące. Badania bieżące obejmują sprawdzenie: a) cech zewnętrznych zapraw, b) gęstości nasypowej suchej mieszanki Badania uzupełniające. Badania uzupełniające obejmują sprawdzenie: a) nasiąkliwości, b) skurczu, c) wytrzymałości na zginanie, d) wytrzymałości na ściskanie Częstotliwość badań Badania bieżące powinny być prowadzone zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania uzupełniające powinny być wykonywane nie rzadziej niż raz na 3 lata Metody badań Badanie właściwości technicznych. Badania właściwości technicznych zapraw należy wykonywać według norm wymienionych w tablicy 1, kol. 5. Wyniki badań należy porównać z wymaganiami podanymi w tablicy 1, kol. 3 i 4.

11 AT / / Badanie odporności ogniowej przejść instalacyjnych. Badanie odporności ogniowej przejść kablowych i rur instalacyjnych należy przeprowadzić zgodnie z normą PN-EN :2006. Wyniki badania porównać z wymaganiami podanymi w p Pobieranie próbek do badań Próbki do badań należy pobierać zgodnie z normą PN-83/N Ocena wyników badań Wyprodukowane wyroby należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wszystkie wyniki badań są pozytywne. 6. USTALENIA FORMALNO - PRAWNE 6.1. Aprobata Techniczna AT /2007 zastępuje Aprobatę Techniczną ITB AT / Aprobata Techniczna AT /2007 jest dokumentem stwierdzającym przydatność zapraw ogniochronnych PROMASTOP Typ S i PROMASTOP MG III do stosowania w budownictwie w zakresie wynikającym z Aprobaty. Zgodnie z art. 4, art. 5 ust. 1, p. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (DzU Nr 92/2004, poz. 881), wyrób, którego dotyczy niniejsza Aprobata Techniczna, może być wprowadzony do obrotu i stosowany przy wykonywaniu robót budowlanych w zakresie odpowiadającym jego właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2007 i oznakował wyrób znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna nie narusza uprawnień wnioskodawcy wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu Rzeczpospolitej Polskiej z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo Własności Przemysłowej (DzU Nr 119/2003, poz.117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB.

12 AT / / ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia producenta zapraw ogniochronnych PROMASTOP Typ S i PROMASTOP MG III od odpowiedzialności za właściwą jakość wyrobów objętych Aprobatą, a wykonawców robót budowlanych od odpowiedzialności za właściwe zastosowanie i prawidłową jakość wbudowania W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych ze stosowaniem w budownictwie zapraw PROMASTOP Typ S i PROMASTOP MG III należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2007 jest ważna do 20 grudnia 2012 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem, nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. KONIEC INFORMACJE DODATKOWE Normy i dokumenty związane PN-B :1997 Ochrona przeciwpożarowa budynków. Metoda badania odporności ogniowej elementów budynków. Wymagania ogólne i klasyfikacja PN-EN :2006 Badania odporności ogniowej instalacji użytkowych Część 3: Uszczelnienia przejść instalacyjnych PN-EN :2005 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków Część 2: Klasyfikacja na podstawie badań odporności ogniowej, z wyłączeniem instalacji wentylacyjnej PN-EN 13162:2002 Wyroby do izolacji cieplnej w budownictwie. Wyroby z wełny mineralnej (MW) produkowane fabrycznie. Specyfikacja

13 AT / /17 PN-83/N PN-EN ISO 1513:1999 PN-EN ISO :2002 PN-85/B Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbki Farby i lakiery. Sprawdzenie i przygotowanie próbek do badań Farby i lakiery - Oznaczenie gęstości Część 1: Metoda piknometryczna Zaprawy budowlane. Badania cech fizycznych i wytrzymałościowych Raporty, sprawozdania z badań, klasyfikacje i oceny 1. Klasyfikacja w zakresie odporności ogniowej systemu uszczelnień przejść instalacyjnych i dylatacji przez ściany i stropy z zastosowaniem wyrobów firmy Promat TOP Sp. z o.o. - praca nr NP-0629/07/ZL Zakład Badań Ogniowych ITB 2. Badania laboratoryjne zapraw ogniochronnych PROMASTOP Typ S i PORMASTOP MG III dla potrzeb aprobaty technicznej - praca nr NT-685/01 i raport z badań LT-1150/01 Zakład Nowych Technik Wykończeniowych ITB 3. Raport z badań nr LB-108/01 Laboratorium Betonu Instytutu Techniki Budowlanej w Warszawie 4. Badania laboratoryjne zapraw ogniochronnych PROMASTOP Typ S i PORMASTOP MG III dla potrzeb aprobacyjnych i certyfikacyjnych - praca nr NT-560/A/05 Zakład Nowych Technik Wykończeniowych ITB 5. Ocena Higieniczna Nr 1/B-888/93 Państwowego Zakładu Higieny w Warszawie

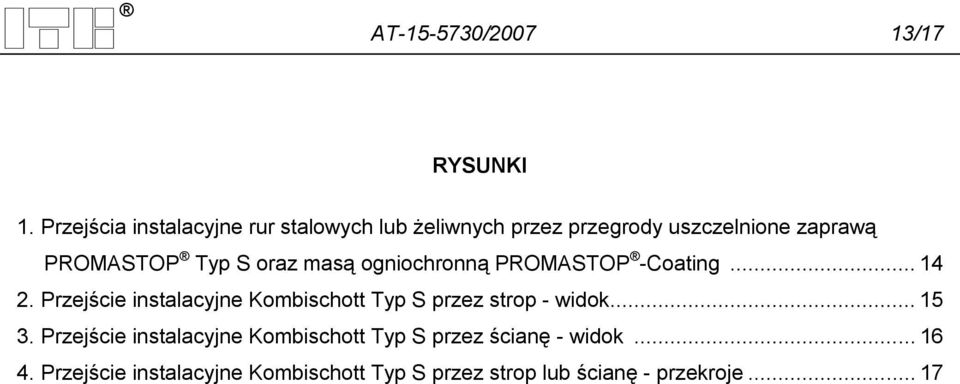

14 AT / /17 RYSUNKI 1. Przejścia instalacyjne rur stalowych lub żeliwnych przez przegrody uszczelnione zaprawą PROMASTOP Typ S oraz masą ogniochronną PROMASTOP -Coating Przejście instalacyjne Kombischott Typ S przez strop - widok Przejście instalacyjne Kombischott Typ S przez ścianę - widok Przejście instalacyjne Kombischott Typ S przez strop lub ścianę - przekroje... 17

15 AT / /17 a) przejście przez strop rury stalowe i żeliwne 168, PROMASTOP - Coating gr. 2 mm zaprawa PROMASTOP Typ S 2 b) przejście przez ścianę PROMASTOP - Coating gr. 2 mm 50 zaprawa PROMASTOP Typ S 2 rury stalowe i żeliwne 168, Wymiary w mm Rys. 1. Przejścia instalacyjne rur stalowych lub żeliwnych przez przegrody uszczelnione zaprawą PROMASTOP Typ S oraz masą ogniochronną PROMASTOP -Coating

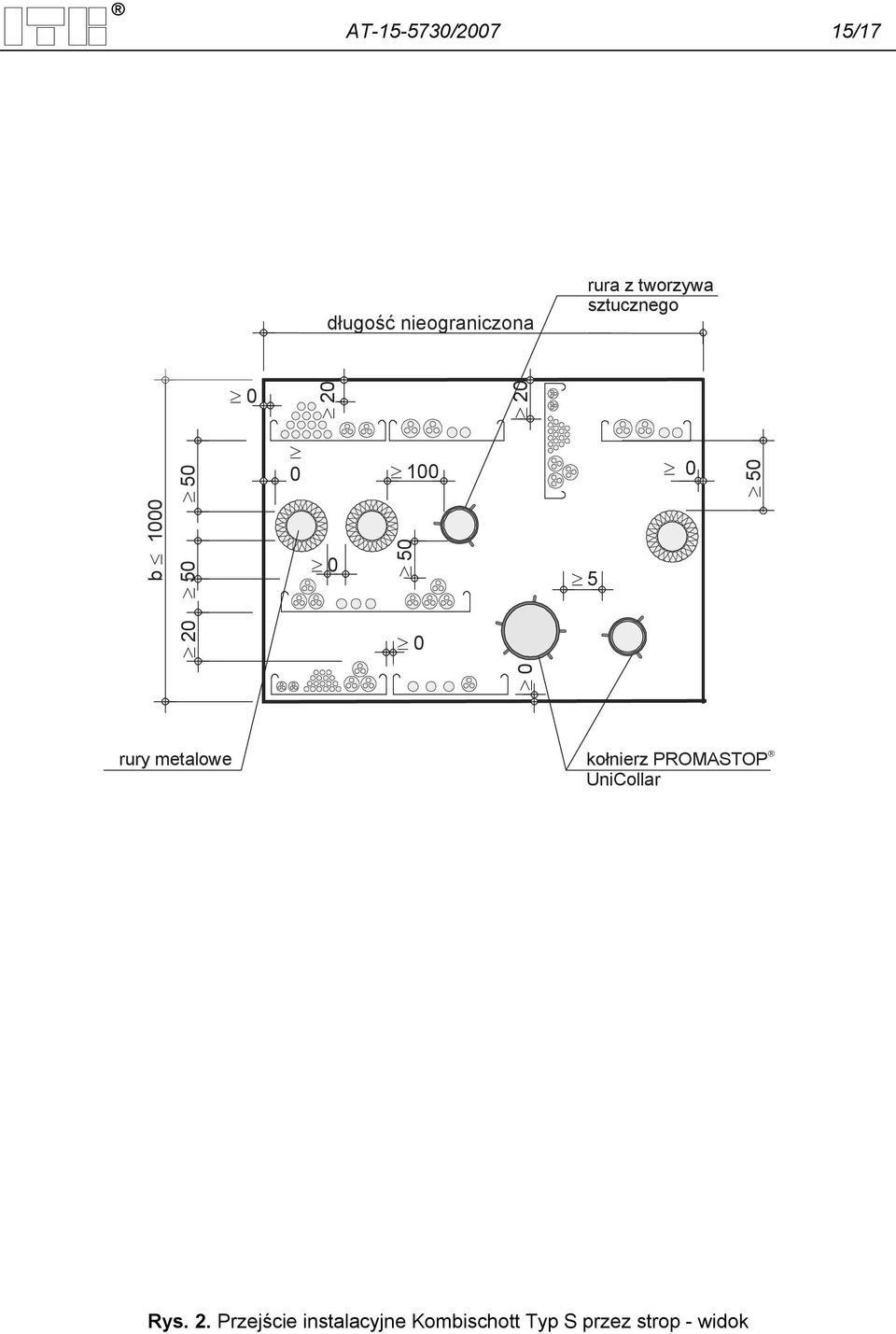

16 AT / /17 długość nieograniczona rura z tworzywa sztucznego b rury metalowe kołnierz PROMASTOP UniCollar Rys. 2. Przejście instalacyjne Kombischott Typ S przez strop - widok

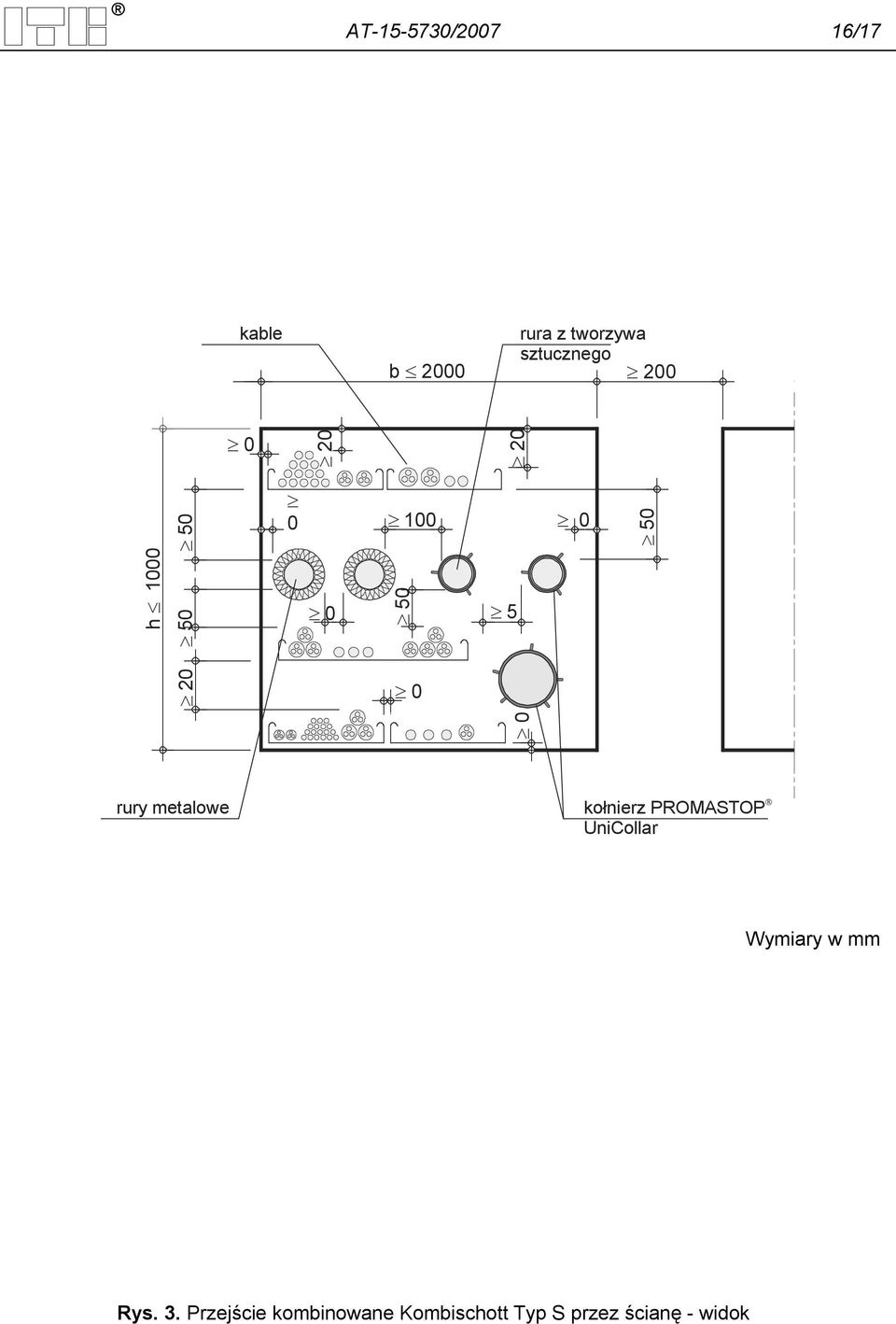

17 AT / /17 kable b 2000 rura z tworzywa sztucznego h rury metalowe kołnierz PROMASTOP UniCollar Wymiary w mm Rys. 3. Przejście kombinowane Kombischott Typ S przez ścianę - widok
