1 Instrukcja obs ugi K 1260, K 1260 Rail Nale y dok adnie przeczytaç instrukcj obs ugi i przed uruchomieniem maszyny upewniç si, e wszystkie wskazówki zosta y zrozumiane. Polish

2 ZNACZENIE SYMBOLI Oznakowanie maszyny OSTRZE ENIE W razie nieuwa nego lub nieprawid owego pos ugiwania si maszynà mo e ona staç si niebezpiecznym narz dziem, mogàcym spowodowaç obra enia lub Êmierç u ytkownika lub innych osób. Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej. Niniejszy produkt zgodny jest z obowiàzujàcymi dyrektywami CE. WyjaÊnienie poziomów ostrze eƒ Wyst pujà trzy poziomy ostrze eƒ. OSTRZE ENIE OSTRO NIE UWAGA OSTRZE ENIE Jest u ywane, gdy istnieje ryzyko powa nych obra eƒ, Êmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obs ugi. OSTRO NIE Jest u ywane, gdy istnieje ryzyko obra eƒ operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obs ugi. OSTRZE ENIE Podczas ci cia powstaje py, który jest szkodliwy w razie wdychania. Stosuj atestowane Êrodki ochrony dróg oddechowych. Nie wdychaj oparów benzyny ani spalin. Nale y zapewniç dobrà wentylacj. UWAGA Jest u ywane, gdy istnieje ryzyko uszkodzenia materia ów lub urzàdzenia w wyniku nieprzestrzegania instrukcji obs ugi. OSTRZE ENIE Wykonywanie nag ych oraz gwa townych ruchów mo e byç niebezpieczne i byç przyczynà zagra ajàcych yciu obra eniom. Nale y dok adnie przeczytaç instrukcj obs ugi i przed uruchomieniem maszyny upewniç si, e wszystkie instrukcje zosta y zrozumiane. OSTRZE ENIE Iskry z tarczy tnàcej mogà spowodowaç zapalenie materia ów atwopalnych tj.: benzyna (gaz), drewno, sucha trawa itp. Ssanie Zawór dekompresacyjny Uzupe nianie mieszanki benzyna/olej Emisja ha asu do otoczenia zgodna z dyrektywà Wspólnoty Europejskiej. WartoÊç emisji dla maszyny podana zosta a w rozdziale Dane techniczne oraz na naklejce. Pozosta e symbole/naklejki samoprzylepne umieszczone na maszynie dotyczà specjalnych wymogów, zwiàzanych z certyfikatami w poszczególnych krajach. 2 Polish

3 SPIS TREÂCI Spis treêci ZNACZENIE SYMBOLI Oznakowanie maszyny... 2 WyjaÊnienie poziomów ostrze eƒ... 2 SPIS TREÂCI Spis treêci... 3 OPIS Szanowny Kliencie... 4 W aêciwoêci... 4 CO JEST CO? Opis zespo ów przecinarki - K CO JEST CO? Opis zespo ów przecinarki - K 1260 Rail... 6 ZABEZPIECZENIA W MASZYNIE Uwagi ogólne... 7 TARCZE TNÑCE Uwagi ogólne... 9 Tarcze Êcierne... 9 Tarcze diamentowe Transport i przechowywanie MONTA I REGULACJE Uwagi ogólne Kontrola wa ka nap dowego i podk adek wieƒcowych Sprawdzanie tulei Sprawdzanie kierunku obrotów tarczy Monta tarczy tnàcej Os ona tarczy tnàcej Odwracalny zespó tnàcy PRZYGOTOWYWANIE I OBCHODZENIE SI Z PALIWEM Uwagi ogólne Paliwo Tankowanie Transport i przechowywanie DZIA ANIE Ârodki ochronne Ogólne zasady bezpieczeƒstwa Transport i przechowywanie URUCHAMIANIE I WY ÑCZANIE Przed uruchomieniem Uruchamianie Wy àczanie silnika KONSERWACJA Uwagi ogólne Plan konserwacji Czyszczenie Inspekcja funkcjonalna DANE TECHNICZNE Dane techniczne Osprz t tnàcy Zapewnienie o zgodnoêci z normami WE Polish 3

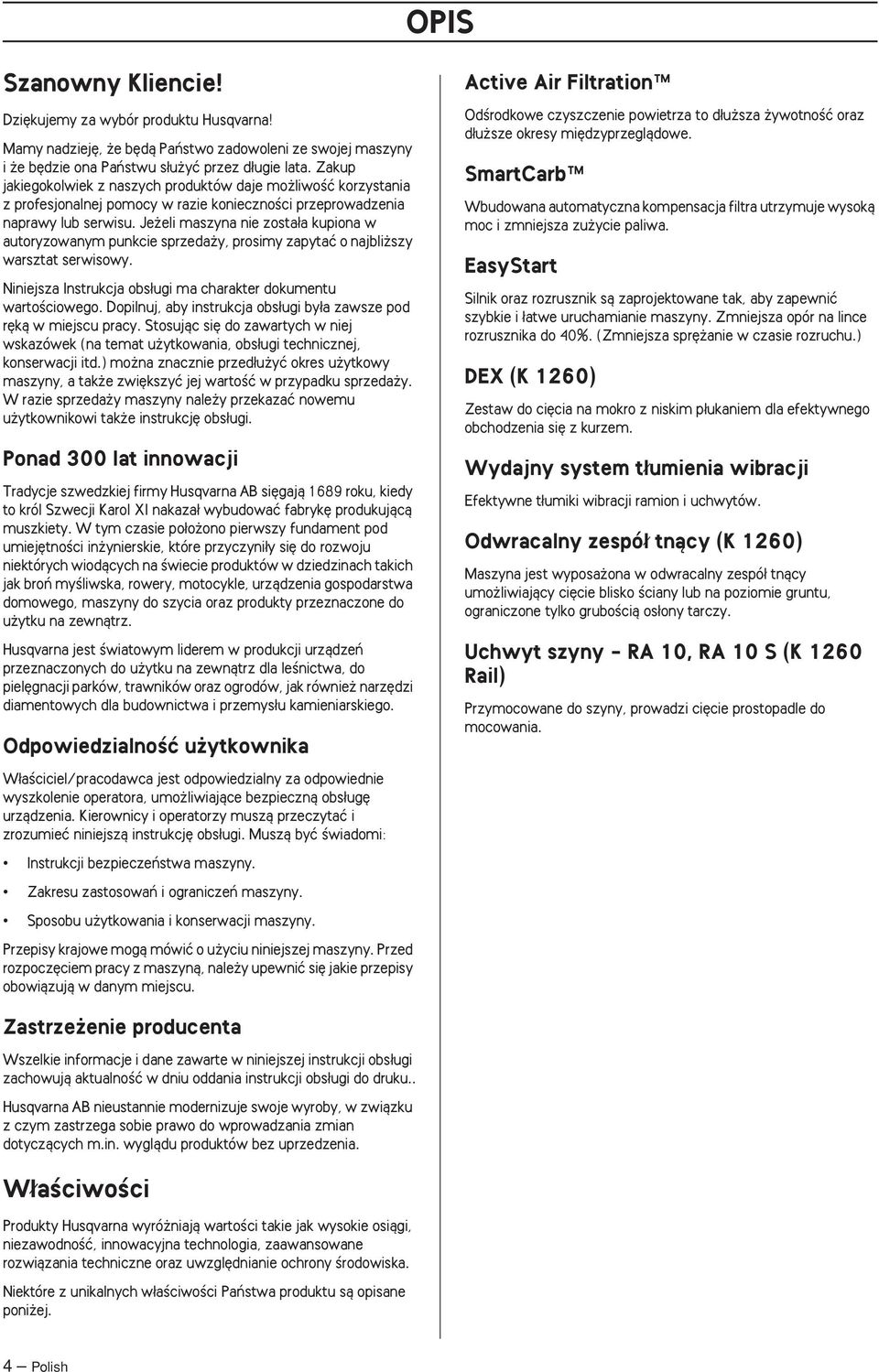

4 OPIS Szanowny Kliencie Dzi kujemy za wybór produktu Husqvarna Mamy nadziej, e b dà Paƒstwo zadowoleni ze swojej maszyny i e b dzie ona Paƒstwu s u yç przez d ugie lata. Zakup jakiegokolwiek z naszych produktów daje mo liwoêç korzystania z profesjonalnej pomocy w razie koniecznoêci przeprowadzenia naprawy lub serwisu. Je eli maszyna nie zosta a kupiona w autoryzowanym punkcie sprzeda y, prosimy zapytaç o najbli szy warsztat serwisowy. Niniejsza Instrukcja obs ugi ma charakter dokumentu wartoêciowego. Dopilnuj, aby instrukcja obs ugi by a zawsze pod r kà w miejscu pracy. Stosujàc si do zawartych w niej wskazówek (na temat u ytkowania, obs ugi technicznej, konserwacji itd.) mo na znacznie przed u yç okres u ytkowy maszyny, a tak e zwi kszyç jej wartoêç w przypadku sprzeda y. W razie sprzeda y maszyny nale y przekazaç nowemu u ytkownikowi tak e instrukcj obs ugi. Ponad 300 lat innowacji Tradycje szwedzkiej firmy Husqvarna AB si gajà 1689 roku, kiedy to król Szwecji Karol XI nakaza wybudowaç fabryk produkujàcà muszkiety. W tym czasie po o ono pierwszy fundament pod umiej tnoêci in ynierskie, które przyczyni y si do rozwoju niektórych wiodàcych na Êwiecie produktów w dziedzinach takich jak broƒ myêliwska, rowery, motocykle, urzàdzenia gospodarstwa domowego, maszyny do szycia oraz produkty przeznaczone do u ytku na zewnàtrz. Husqvarna jest Êwiatowym liderem w produkcji urzàdzeƒ przeznaczonych do u ytku na zewnàtrz dla leênictwa, do piel gnacji parków, trawników oraz ogrodów, jak równie narz dzi diamentowych dla budownictwa i przemys u kamieniarskiego. OdpowiedzialnoÊç u ytkownika W aêciciel/pracodawca jest odpowiedzialny za odpowiednie wyszkolenie operatora, umo liwiajàce bezpiecznà obs ug urzàdzenia. Kierownicy i operatorzy muszà przeczytaç i zrozumieç niniejszà instrukcj obs ugi. Muszà byç Êwiadomi: Instrukcji bezpieczeƒstwa maszyny. Zakresu zastosowaƒ i ograniczeƒ maszyny. Sposobu u ytkowania i konserwacji maszyny. Przepisy krajowe mogà mówiç o u yciu niniejszej maszyny. Przed rozpocz ciem pracy z maszynà, nale y upewniç si jakie przepisy obowiàzujà w danym miejscu. Active Air Filtration OdÊrodkowe czyszczenie powietrza to d u sza ywotnoêç oraz d u sze okresy mi dzyprzeglàdowe. SmartCarb Wbudowana automatyczna kompensacja filtra utrzymuje wysokà moc i zmniejsza zu ycie paliwa. EasyStart Silnik oraz rozrusznik sà zaprojektowane tak, aby zapewniç szybkie i atwe uruchamianie maszyny. Zmniejsza opór na lince rozrusznika do 40%. (Zmniejsza spr anie w czasie rozruchu.) DEX (K 1260) Zestaw do ci cia na mokro z niskim p ukaniem dla efektywnego obchodzenia si z kurzem. Wydajny system t umienia wibracji Efektywne t umiki wibracji ramion i uchwytów. Odwracalny zespó tnàcy (K 1260) Maszyna jest wyposa ona w odwracalny zespó tnàcy umo liwiajàcy ci cie blisko Êciany lub na poziomie gruntu, ograniczone tylko gruboêcià os ony tarczy. Uchwyt szyny - RA 10, RA 10 S (K 1260 Rail) Przymocowane do szyny, prowadzi ci cie prostopadle do mocowania. Zastrze enie producenta Wszelkie informacje i dane zawarte w niniejszej instrukcji obs ugi zachowujà aktualnoêç w dniu oddania instrukcji obs ugi do druku.. Husqvarna AB nieustannie modernizuje swoje wyroby, w zwiàzku z czym zastrzega sobie prawo do wprowadzania zmian dotyczàcych m.in. wyglàdu produktów bez uprzedzenia. W aêciwoêci Produkty Husqvarna wyró niajà wartoêci takie jak wysokie osiàgi, niezawodnoêç, innowacyjna technologia, zaawansowane rozwiàzania techniczne oraz uwzgl dnianie ochrony Êrodowiska. Niektóre z unikalnych w aêciwoêci Paƒstwa produktu sà opisane poni ej. 4 Polish

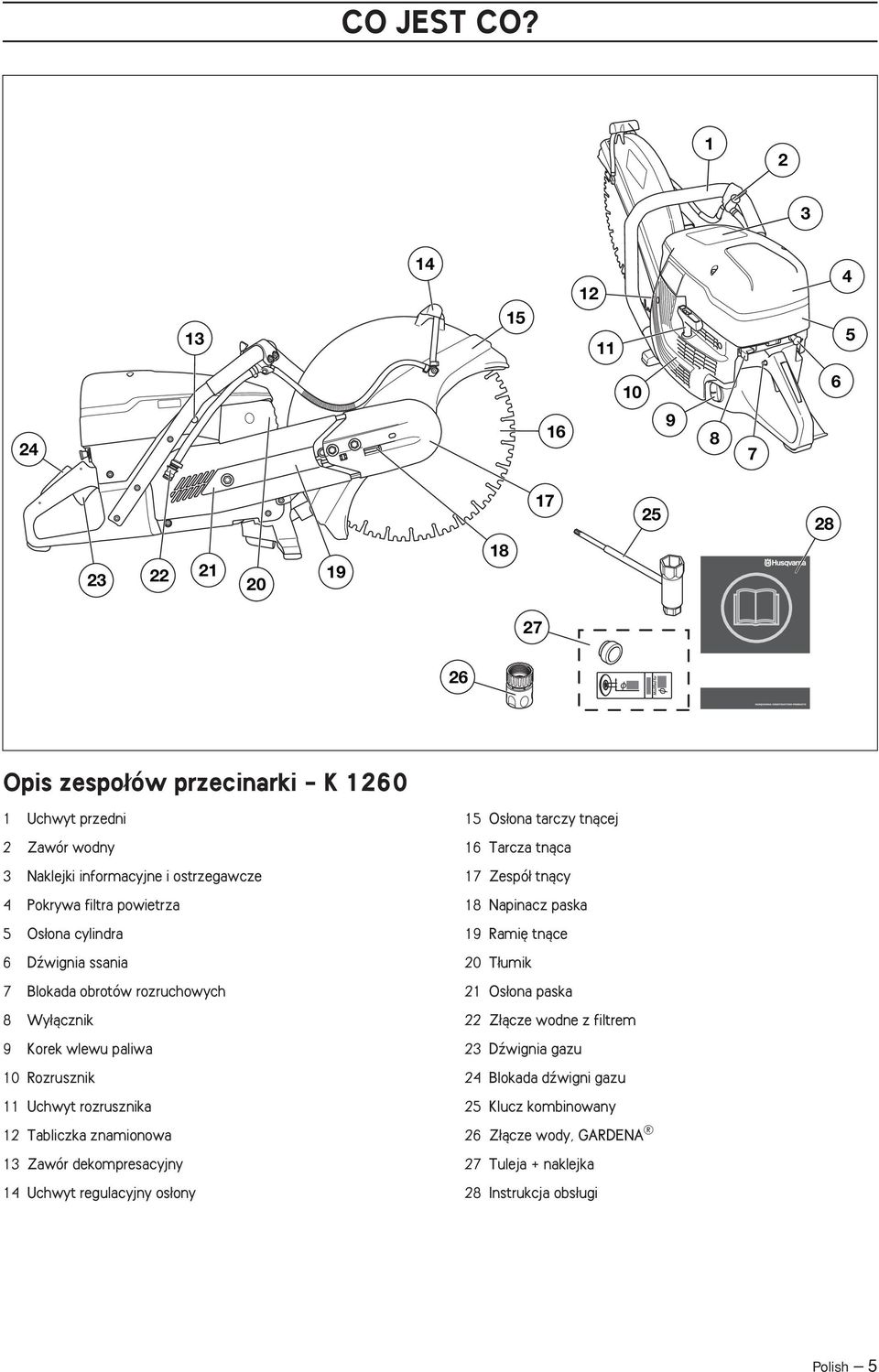

5 CO JEST CO? Opis zespo ów przecinarki - K Uchwyt przedni 2 Zawór wodny 3 Naklejki informacyjne i ostrzegawcze 4 Pokrywa filtra powietrza 5 Os ona cylindra 6 Dêwignia ssania 7 Blokada obrotów rozruchowych 8 Wy àcznik 9 Korek wlewu paliwa 10 Rozrusznik 11 Uchwyt rozrusznika 12 Tabliczka znamionowa 13 Zawór dekompresacyjny 14 Uchwyt regulacyjny os ony 15 Os ona tarczy tnàcej 16 Tarcza tnàca 17 Zespó tnàcy 18 Napinacz paska 19 Rami tnàce 20 T umik 21 Os ona paska 22 Z àcze wodne z filtrem 23 Dêwignia gazu 24 Blokada dêwigni gazu 25 Klucz kombinowany 26 Z àcze wody, GARDENA 27 Tuleja + naklejka 28 Instrukcja obs ugi Polish 5

6 CO JEST CO? Opis zespo ów przecinarki - K 1260 Rail 1 Zamocowanie dla uchwytu szyny 2 Naklejki informacyjne i ostrzegawcze 3 Pokrywa filtra powietrza 4 Os ona cylindra 5 Dêwignia ssania 6 Blokada obrotów rozruchowych 7 Wy àcznik 8 Korek wlewu paliwa 9 Rozrusznik 10 Uchwyt rozrusznika 11 Tabliczka znamionowa 12 Zawór dekompresacyjny 13 Uchwyt przedni 14 Dêwignia blokady przecinarki 15 Uchwyt regulacyjny os ony 16 Os ona tarczy tnàcej 17 Tarcza tnàca 18 Uchwyt szyny 19 Dêwignia blokady szyny 20 Prowadnica 21 Zespó tnàcy 22 Napinacz paska 23 Rami tnàce 24 T umik 25 Os ona paska 26 Dêwignia gazu 27 Blokada dêwigni gazu 28 Klucz kombinowany 29 Tuleja + naklejka 30 Instrukcja obs ugi 6 Polish

7 ZABEZPIECZENIA W MASZYNIE Uwagi ogólne OSTRZE ENIE Nie wolno u ywaç maszyny z niesprawnymi zespo ami zabezpieczajàcymi. Je eli Twoja maszyna nie spe nia jakiegokolwiek z warunków kontrolnych, nale y jà oddaç do serwisu. Silnik powinien byç wy àczony, a wy àcznik przestawiony w po o enie STOP. W niniejszym rozdziale przedstawiono poszczególne zespo y zabezpieczajàce maszyny, omówiono ich funkcj oraz sposoby ich kontrolowania i konserwacji w celu zapewnienia prawid owego dzia ania. Blokada dêwigni gazu Blokada dêwigni gazu jest tak skonstruowana, by zabezpieczaç przed przypadkowym naciêni ciem dêwigni gazu. W chwili wciêni cia blokady (A), uwolniona zostaje dêwignia gazu (B). Sprawdê, czy dêwignia gazu i jej blokada poruszajà si p ynnie i czy spr yny powrotne dzia ajà prawid owo. Uruchom przecinark i ustaw jà na pe ne obroty. PuÊç dzwigni gazu i sprawdê, czy tarcza tnàca zatrzymuje si i pozostaje nieruchoma. Je eli tarcza tnàca obraca si, gdy dêwignia gazu znajduje si w po o eniu biegu ja owego, nale y sprawdziç wyregulowanie biegu ja owego. Patrz wskazówki podane w rozdziale Konserwacja. Wy àcznik Silnik nale y wy àczaç za pomocà wy àcznika. Blokada wy àcznika pozostaje wciêni ta dopóty, dopóki wciêni ty jest wy àcznik. Z chwilà puszczenia uchwytu zarówno dêwignia gazu, jak i przycisk blokady powracajà do swojego pierwotnego po o enia. Odbywa si to za pomocà dwóch niezale nie od siebie dzia ajàcych spr yn powrotnych. Oznacza to, e dêwignia gazu zostaje automatycznie zabezpieczona w po o eniu biegu ja owego. Sprawdzanie blokady dêwigni gazu Sprawdê, czy dêwignia gazu jest zablokowana w po o eniu biegu ja owego, gdy blokada dêwigni gazu znajduje si w po o eniu wyjêciowym. Sprawdzanie wy àcznika W àcz silnik i sprawdê, czy po przesuni ciu wy àcznika w po o enie stop silnik zatrzyma si. WciÊnij blokad dêwigni gazu i sprawdê, czy po zwolnieniu nacisku powraca ona do po o enia wyjêciowego. Polish 7

8 ZABEZPIECZENIA W MASZYNIE Os ona tarczy tnàcej Sprawdzanie systemu t umienia wibracji OSTRZE ENIE Przed uruchomieniem maszyny zawsze sprawdê, czy os ona jest prawid owo zamontowana. OSTRZE ENIE Silnik powinien byç wy àczony, a wy àcznik przestawiony w po o enie STOP. Os ona jest zamontowana nad tarczà tnàcà i zapobiega odrzucaniu skrawanych fragmentów materia u w kierunku u ytkownika. Regularnie sprawdzaj, czy elementy systemu przeciwdrganiowego nie sà p kni te lub zdeformowane. Wymieƒ je, jeêli sà uszkodzone. Upewnij si, czy elementy t umiàce wibracje sà dok adnie przymocowane pomi dzy silnikiem a uchwytem. T umik Kontrola os ony tarczy tnàcej Sprawdê, czy os ona znajdujàca si nad tarczà tnàcà nie jest p kni ta lub uszkodzona w inny sposób. Wymieƒ jà, je eli jest uszkodzona. Sprawdê, czy tarcza tnàca jest prawid owo zamocowana i nie ma Êladów uszkodzenia. Uszkodzona tarcza tnàca mo e zraniç u ytkownika. System t umienia wibracji OSTRZE ENIE Nigdy nie u ywaj maszyny z uszkodzonym t umikiem lub bez niego. Uszkodzony t umik znacznie zwi ksza ha as i niebezpieczeƒstwo po aru. Miej zawsze w pobli u sprz t gaêniczy. Podczas pracy maszynà oraz po jej wy àczeniu t umik jest bardzo goràcy. Dotyczy to tak e pracy na biegu ja owym. Pami taj o niebezpieczeƒstwie po aru, szczególnie gdy w pobli u znajdujà si atwo palne materia y oraz/lub gazy. Zadaniem t umika jest ograniczenie do minimum poziomu ha asu i odrzucanie spalin poza stref pracy operatora. OSTRZE ENIE Nadmierne wibracje mogà spowodowaç uszkodzenia naczyƒ krwionoênych lub nerwów u osób majàcych problemy z krà eniem. Zg oê si do lekarza, je eli wystàpià objawy fizyczne, które mogà byç zwiàzane z nadmiernymi wibracjami. Przyk adem takich objawów jest dr twienie, brak czucia, askotanie, k ucie, ból, ca kowita lub cz Êciowa utrata si y, zmiany koloru skóry lub naskórka. Objawy te wyst pujà najcz Êciej w palcach, d oniach lub nadgarstkach. Mogà one si nasilaç w niskich temperaturach. Kontrola stanu t umika Sprawdzaj regularnie, czy t umik jest nienaruszony i dobrze zamocowany. Twoja maszyna jest wyposa ona w system t umienia wibracji, którego zadaniem jest ograniczenie wibracji do minimum i zapewnienie jak najwi kszego komfortu podczas pracy maszynà. System t umienia wibracji, w który wyposa ona jest maszyna, obni a poziom wibracji przekazywanych na uchwyty z silnika/osprz tu tnàcego. Korpus silnika wraz z zespo em tnàcym po àczony jest z uchwytami za poêrednictwem tzw. elementów systemu t umienia drgaƒ. 8 Polish

9 TARCZE TNÑCE Uwagi ogólne OSTRZE ENIE Tarcza tnàca mo e p knàç i spowodowaç obra enia operatora. Na rynku dost pne sà dwa podstawowe rodzaje tarcz tnàcych: tarcze Êcierne i tarcze diamentowe. Beton Metal Szyn a Plast ik eli wo Tarcze Êcierne X X X X Tarcze Êcierne X do ci cia szyn Tarcze X X* X* diamentowe * Tylko specjalne tarcze. Maszyny r czne wysokoobrotowe Najbardziej ekonomiczne sà na ogó tarcze tnàce o wysokiej jakoêci. Tarcze tnàce ni szej jakoêci majà gorszà zdolnoêç ci cia i krótszy okres u ytkowy, przez co koszty w przeliczeniu na iloêç ci tego materia u sà wy sze. Dopilnuj, aby zastosowaç odpowiednià tulejk do tarczy tnàcej, która ma zostaç za o ona do maszyny. Patrz wskazówki znajdujàce si pod nag ówkiem "Monta tarczy tnàcej". Odpowiednie tarcze tnàce Tarcze tnàce K 1260 K 1260 Rail Tarcze Êcierne Tak* Tak* Tarcze Êcierne do ci cia szyn Nie Tak* Tarcze diamentowe Tak Tak** Tarcze z bate Nie Nie *Bez wody **Tarcze diamentowe do ci cia na sucho Tarcze tnàce dla ró nych materia ów OSTRZE ENIE Nigdy nie stosuj tarczy tnàcej do ci cia innego materia u ni ten, do którego jest przeznaczona. Podczas ci cia tworzyw sztucznych tarczà diamentowà mogà powstawaç odbicia, gdy ci ty materia wskutek nagrzania zacznie si topiç i przyklejaç do tarczy. Nigdy nie ciàç materia ów z tworzyw sztucznych przy pomocy tarczy diamentowej Ci cie w metalu wywo uje iskry, które mogà spowodowaç po ar. Nie u ywaj maszyny w pobli u substancji lub gazów atwopalnych. Przestrzegaj instrukcji dostarczonych wraz z tarczà tnàcà dotyczàcych jej przeznaczenia do ró nych zastosowaƒ lub skonsultuj si ze swoim dealerem w przypadku wàtpliwoêci. Tarcze tnàce naszej produkcji przeznaczone sà do przenoênych, wysokoobrotowych przecinarek. Na tarczy tnàcej powinna byç podana taka sama pr dkoêç obrotowa jak na tabliczce znamionowej maszyny lub wy sza. Nigdy nie u ywaj tarczy tnàcej oznaczonej mniejszà pr dkoêcià obrotowà ni podana na tabliczce znamionowej maszyny. Wibracje tarczy Wskutek wywierania zbyt du ego nacisku na tarcz traci ona swój kszta t i zaczyna wibrowaç. Po zmniejszeniu nacisku na tarcz wibracje niekiedy ustajà. Je eli tak nie jest, nale y wymieniç tarcz. Tarcze Êcierne OSTRZE ENIE Nigdy nie u ywaj tarczy tnàcej, na której podano ni szà iloêç obrotów ni posiada maszyna. U ywaj tylko tarcz tnàcych przeznaczonych do r cznych, wysokoobrotowych przecinarek. OSTRZE ENIE Nie u ywaj tarcz Êciernych razem z wodà. Wytrzyma oêç tarczy pogarsza si na skutek kontaktu z wodà lub z wilgocià, przez co zwi ksza si ryzyko p kni cia tarczy. Materia tnàcy w tarczy Êciernej sk ada si z ziaren Êciernych, które sà klejone za pomocà organicznego Êrodka wià àcego. Tarcze wzmocnione sà wykonane z tkaniny lub na bazie w ókna, co zapobiega ca kowitemu rozerwaniu si tarczy przy maksymalnej pr dkoêci, gdyby tarcza p k a podczas pracy lub zosta a uszkodzona. WydajnoÊç tarczy tnàcej zale y od typu i wielkoêci czàsteczek materia u Êciernego oraz od jakoêci spoiwa. Polish 9

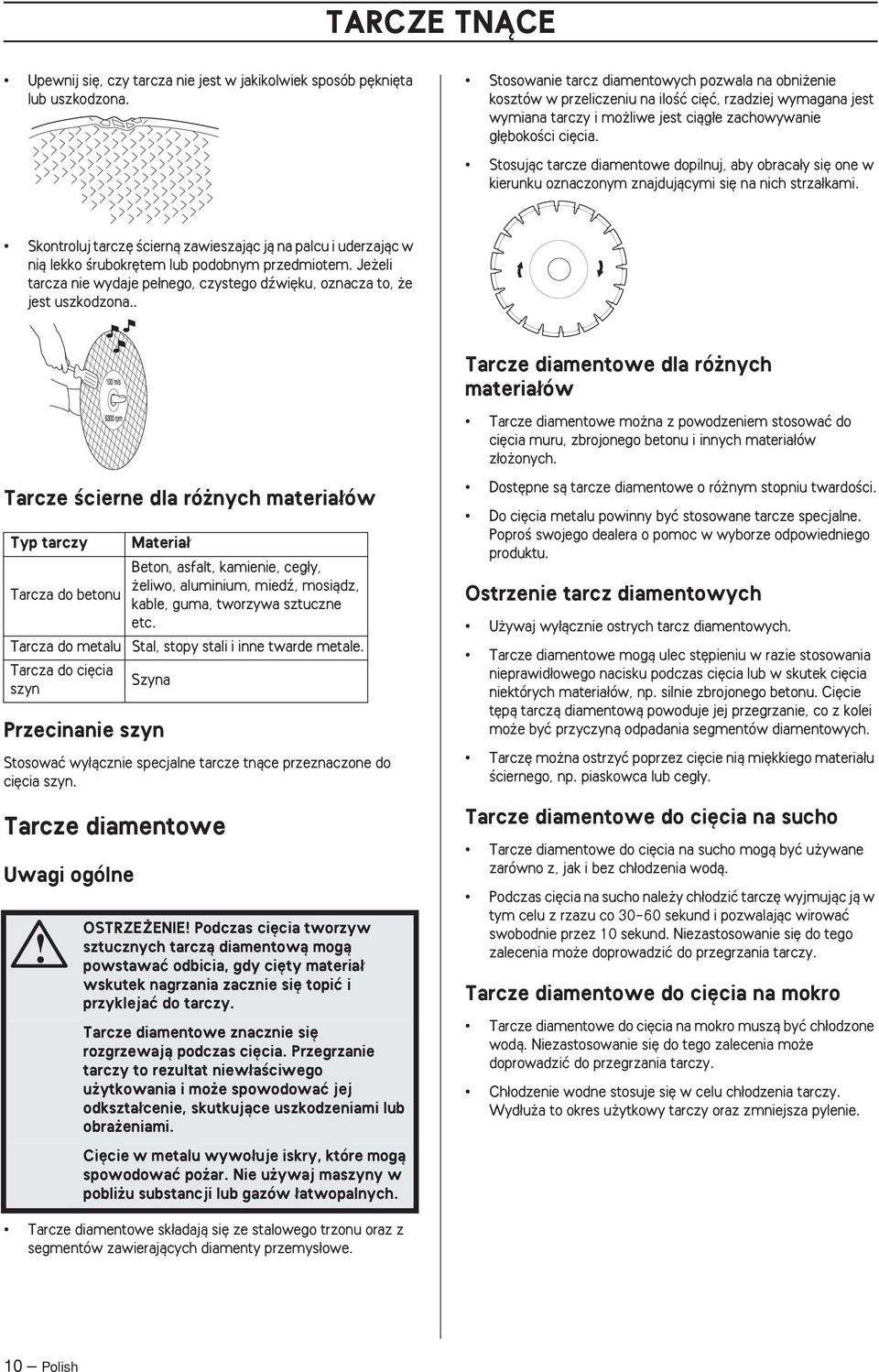

10 TARCZE TNÑCE Upewnij si, czy tarcza nie jest w jakikolwiek sposób p kni ta lub uszkodzona. Stosowanie tarcz diamentowych pozwala na obni enie kosztów w przeliczeniu na iloêç ci ç, rzadziej wymagana jest wymiana tarczy i mo liwe jest ciàg e zachowywanie g bokoêci ci cia. Stosujàc tarcze diamentowe dopilnuj, aby obraca y si one w kierunku oznaczonym znajdujàcymi si na nich strza kami. Skontroluj tarcz Êciernà zawieszajàc jà na palcu i uderzajàc w nià lekko Êrubokr tem lub podobnym przedmiotem. Je eli tarcza nie wydaje pe nego, czystego dêwi ku, oznacza to, e jest uszkodzona.. Tarcze diamentowe dla ró nych materia ów Tarcze diamentowe mo na z powodzeniem stosowaç do ci cia muru, zbrojonego betonu i innych materia ów z o onych. Tarcze Êcierne dla ró nych materia ów Typ tarczy Materia Beton, asfalt, kamienie, ceg y, eliwo, aluminium, miedê, mosiàdz, Tarcza do betonu kable, guma, tworzywa sztuczne etc. Tarcza do metalu Stal, stopy stali i inne twarde metale. Tarcza do ci cia Szyna szyn Przecinanie szyn Stosowaç wy àcznie specjalne tarcze tnàce przeznaczone do ci cia szyn. Tarcze diamentowe Uwagi ogólne OSTRZE ENIE Podczas ci cia tworzyw sztucznych tarczà diamentowà mogà powstawaç odbicia, gdy ci ty materia wskutek nagrzania zacznie si topiç i przyklejaç do tarczy. Tarcze diamentowe znacznie si rozgrzewajà podczas ci cia. Przegrzanie tarczy to rezultat niew aêciwego u ytkowania i mo e spowodowaç jej odkszta cenie, skutkujàce uszkodzeniami lub obra eniami. Ci cie w metalu wywo uje iskry, które mogà spowodowaç po ar. Nie u ywaj maszyny w pobli u substancji lub gazów atwopalnych. Dost pne sà tarcze diamentowe o ró nym stopniu twardoêci. Do ci cia metalu powinny byç stosowane tarcze specjalne. PoproÊ swojego dealera o pomoc w wyborze odpowiedniego produktu. Ostrzenie tarcz diamentowych U ywaj wy àcznie ostrych tarcz diamentowych. Tarcze diamentowe mogà ulec st pieniu w razie stosowania nieprawid owego nacisku podczas ci cia lub w skutek ci cia niektórych materia ów, np. silnie zbrojonego betonu. Ci cie t pà tarczà diamentowà powoduje jej przegrzanie, co z kolei mo e byç przyczynà odpadania segmentów diamentowych. Tarcz mo na ostrzyç poprzez ci cie nià mi kkiego materia u Êciernego, np. piaskowca lub ceg y. Tarcze diamentowe do ci cia na sucho Tarcze diamentowe do ci cia na sucho mogà byç u ywane zarówno z, jak i bez ch odzenia wodà. Podczas ci cia na sucho nale y ch odziç tarcz wyjmujàc jà w tym celu z rzazu co sekund i pozwalajàc wirowaç swobodnie przez 10 sekund. Niezastosowanie si do tego zalecenia mo e doprowadziç do przegrzania tarczy. Tarcze diamentowe do ci cia na mokro Tarcze diamentowe do ci cia na mokro muszà byç ch odzone wodà. Niezastosowanie si do tego zalecenia mo e doprowadziç do przegrzania tarczy. Ch odzenie wodne stosuje si w celu ch odzenia tarczy. Wyd u a to okres u ytkowy tarczy oraz zmniejsza pylenie. Tarcze diamentowe sk adajà si ze stalowego trzonu oraz z segmentów zawierajàcych diamenty przemys owe. 10 Polish

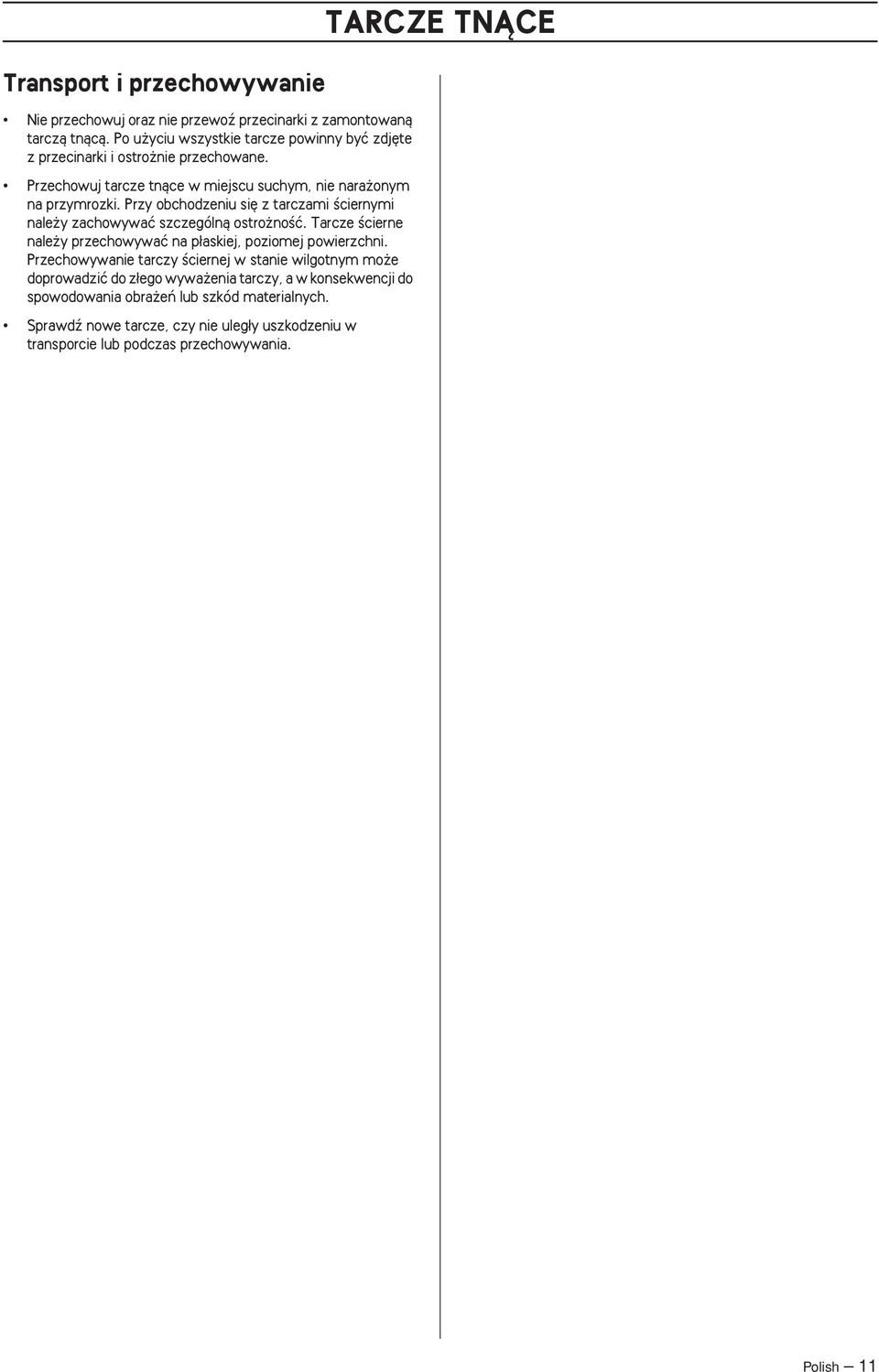

11 Transport i przechowywanie Nie przechowuj oraz nie przewoê przecinarki z zamontowanà tarczà tnàcà. Po u yciu wszystkie tarcze powinny byç zdj te z przecinarki i ostro nie przechowane. Przechowuj tarcze tnàce w miejscu suchym, nie nara onym na przymrozki. Przy obchodzeniu si z tarczami Êciernymi nale y zachowywaç szczególnà ostro noêç. Tarcze Êcierne nale y przechowywaç na p askiej, poziomej powierzchni. Przechowywanie tarczy Êciernej w stanie wilgotnym mo e doprowadziç do z ego wywa enia tarczy, a w konsekwencji do spowodowania obra eƒ lub szkód materialnych. Sprawdê nowe tarcze, czy nie uleg y uszkodzeniu w transporcie lub podczas przechowywania. TARCZE TNÑCE Polish 11

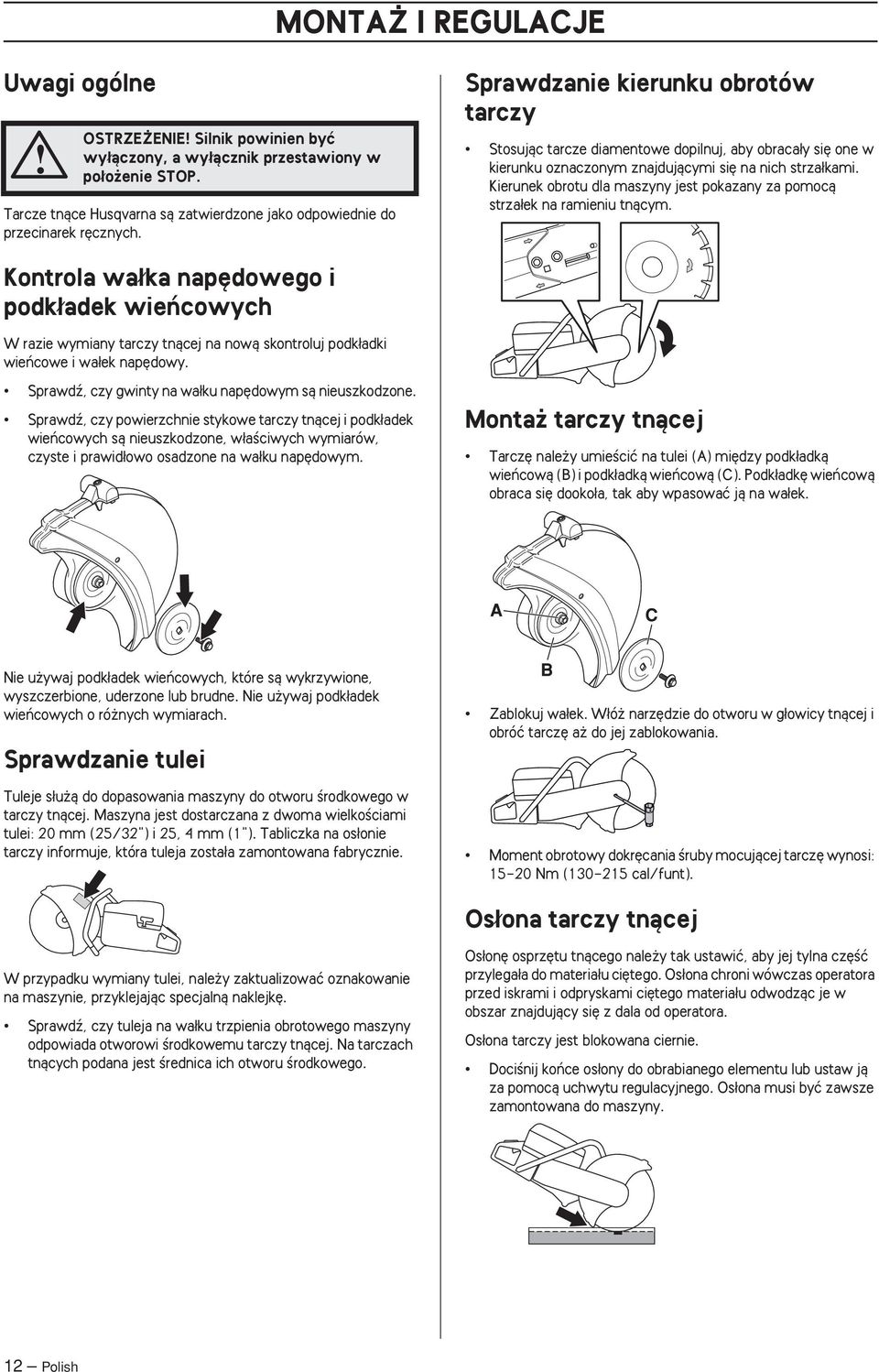

12 MONTA I REGULACJE Uwagi ogólne OSTRZE ENIE Silnik powinien byç wy àczony, a wy àcznik przestawiony w po o enie STOP. Tarcze tnàce Husqvarna sà zatwierdzone jako odpowiednie do przecinarek r cznych. Sprawdzanie kierunku obrotów tarczy Stosujàc tarcze diamentowe dopilnuj, aby obraca y si one w kierunku oznaczonym znajdujàcymi si na nich strza kami. Kierunek obrotu dla maszyny jest pokazany za pomocà strza ek na ramieniu tnàcym. Kontrola wa ka nap dowego i podk adek wieƒcowych W razie wymiany tarczy tnàcej na nowà skontroluj podk adki wieƒcowe i wa ek nap dowy. Sprawdê, czy gwinty na wa ku nap dowym sà nieuszkodzone. Sprawdê, czy powierzchnie stykowe tarczy tnàcej i podk adek wieƒcowych sà nieuszkodzone, w aêciwych wymiarów, czyste i prawid owo osadzone na wa ku nap dowym. Monta tarczy tnàcej Tarcz nale y umieêciç na tulei (A) mi dzy podk adkà wieƒcowà (B) i podk adkà wieƒcowà (C). Podk adk wieƒcowà obraca si dooko a, tak aby wpasowaç jà na wa ek. Nie u ywaj podk adek wieƒcowych, które sà wykrzywione, wyszczerbione, uderzone lub brudne. Nie u ywaj podk adek wieƒcowych o ró nych wymiarach. Sprawdzanie tulei Tuleje s u à do dopasowania maszyny do otworu Êrodkowego w tarczy tnàcej. Maszyna jest dostarczana z dwoma wielkoêciami tulei: 20 mm (25/32") i 25, 4 mm (1"). Tabliczka na os onie tarczy informuje, która tuleja zosta a zamontowana fabrycznie. Zablokuj wa ek. W ó narz dzie do otworu w g owicy tnàcej i obróç tarcz a do jej zablokowania. Moment obrotowy dokr cania Êruby mocujàcej tarcz wynosi: Nm ( cal/funt). Os ona tarczy tnàcej W przypadku wymiany tulei, nale y zaktualizowaç oznakowanie na maszynie, przyklejajàc specjalnà naklejk. Sprawdê, czy tuleja na wa ku trzpienia obrotowego maszyny odpowiada otworowi Êrodkowemu tarczy tnàcej. Na tarczach tnàcych podana jest Êrednica ich otworu Êrodkowego. Os on osprz tu tnàcego nale y tak ustawiç, aby jej tylna cz Êç przylega a do materia u ci tego. Os ona chroni wówczas operatora przed iskrami i odpryskami ci tego materia u odwodzàc je w obszar znajdujàcy si z dala od operatora. Os ona tarczy jest blokowana ciernie. DociÊnij koƒce os ony do obrabianego elementu lub ustaw jà za pomocà uchwytu regulacyjnego. Os ona musi byç zawsze zamontowana do maszyny. 12 Polish

13 Odwracalny zespó tnàcy (K 1260) Maszyna jest wyposa ona w odwracalny zespó tnàcy umo liwiajàcy ci cie blisko Êciany lub na poziomie gruntu, ograniczone tylko gruboêcià os ony tarczy. W czasie ci cia z odwróconà g owicà tnàcà wyst puje zwi kszone ryzyko odbicia. Tarcza tnàca jest w wi kszej odleg oêci od Êrodka maszyny, co oznacza e uchwyt i tarcza tnàca nie sà ju w jednej linii. Utrzymanie maszyny jest trudniejsze, jeêli ostrze zaklinuje si lub utknie w strefie zagro onej odbiciem. Dodatkowe informacje znajdujà si pod nag ówkiem Odbicie w rozdziale Obs uga. Niektóre ergonomiczne funkcje maszyny mogà byç równie wystawione na niebezpieczeƒstwo. Ci cie z odwróconà g owicà powinno byç wykonywane tylko, gdy ci cie w sposób standardowy nie jest mo liwe. Poluzuj najpierw dwie Êruby, a nast pnie Êrub regulacyjnà, tak aby zlikwidowaç napr enie paska. MONTA I REGULACJE Nast pnie wykr ç Êruby i zdejmij os on paska. Od àcz wà wodny od tarczy tnàcej. Zdejmij pasek z ko a pasowego. Teraz zespó tnàcy nie jest przykr cony i mo na go zdjàç z silnika. Zdejmij g owic tnàcà i przymocuj jà po drugiej stronie ramienia tnàcego. Przymocuj os on paska do odwróconej g owicy tnàcej. Naciàgnij pasek nap dowy. Patrz wskazówki podane w rozdziale Konserwacja. Je eli wykonywane jest ci cie na mokro, do maszyny nale y zamontowaç d u szy wà wodny. Polish 13

14 PRZYGOTOWYWANIE I OBCHODZENIE SI Z PALIWEM Uwagi ogólne Paliwo Benzyna OSTRZE ENIE W àczanie silnika w zamkni tych lub êle wentylowanych pomieszczeniach mo e byç przyczynà Êmierci wskutek uduszenia lub zatrucia tlenkiem w gla. U yj wentylatorów, aby zapewniç w aêciwà cyrkulacj powietrza podczas pracy w wykopach lub rowach o g bokoêci wi kszej ni jeden metr. Paliwo i jego opary sà bardzo atwo palne. Wdychanie oparów paliwa lub kontakt paliwa ze skórà mo e doprowadziç do powa nych obra eƒ. Zachowuj ostro noêç i zapewnij dobrà wentylacj podczas post powania z paliwem. Spaliny silnikowe majà wysokà temperatur, mogà zawieraç iskry, które mogà si staç przyczynà po aru. Nigdy nie w àczaj maszyny w pomieszczeniach zamkni tych lub w pobli u materia ów atwopalnych Nie pal tytoniu i nie pozostawiaj goràcych przedmiotów w pobli u paliwa. UWAGA Maszyna wyposa ona jest w silnik dwusuwowy. Jako paliwo nale y stosowaç wy àcznie mieszank benzyny z olejem do dwusuwów. Dok adne odmierzenie iloêci oleju gwarantuje uzyskanie mieszanki o prawid owym sk adzie. W przypadku sporzàdzania ma ej iloêci mieszanki nawet niewielkie zachwianie proporcji mo e znacznie wp ynàç na jej sk ad. Stosuj benzyn bezo owiowà lub o owiowà wysokiej jakoêci. Zaleca si benzyn co najmniej 90-oktanowà (RON). Stosowanie benzyny o liczbie oktanowej mniejszej ni 90 powoduje stukanie. Prowadzi to do przegrzania silnika, co mo e byç przyczynà jego powa nego uszkodzenia. W przypadku pracy silnika na stale wysokich obrotach zaleca si stosowanie benzyny o wy szej liczbie oktanowej. Paliwo ekologiczne Zalecane jest stosowanie benzyny ekologicznej (tzw. paliwa alkilatowego), albo benzyny ekologicznej do silników czterosuwowych zmieszanej z olejem do silników dwusuwowych w podanych poni ej proporcjach. Mo na stosowaç paliwo mieszane z etanolem E10 (mieszanka maks. 10% etanolu). Stosowanie mieszanek z etanolem wy szych ni E10 to gorsze warunki pracy, które mogà prowadziç do uszkodzenia silnika. Olej do silników dwusuwowych W celu zapewnienia najlepszego rezultatu i najlepszych osiàgów stosuj olej HUSQVARNA do silników dwusuwowych, który jest specjalnie dostosowany do naszych silników dwusuwowych, ch odzonych powietrzem. Nigdy nie u ywaj oleju do dwusuwów przeznaczonego do ch odzonych wodà, przyczepnych silników do odzi, czyli tzw. oleju do silników przyczepnych (oznaczonego TCW). Nigdy nie u ywaj oleju przeznaczonego do silników czterosuwowych. Sporzàdzanie mieszanki Mieszank sporzàdzaj w czystym pojemniku, zatwierdzonym jako odpowiedni do przechowywania benzyny. Do naczynia nalej najpierw po ow benzyny przeznaczonej do sporzàdzenia mieszanki. Nast pnie dodaj do niej ca à dawk oleju. Wymieszaj dok adnie paliwo z olejem potrzàsajàc pojemnikiem. Dolej pozosta à iloêç benzyny. Przed ka dorazowym nalaniem paliwa do zbiornika maszyny wymieszaj je dok adnie potrzàsajàc kanistrem. Nie sporzàdzaj mieszanki w iloêci wi kszej ni to jest potrzebne do 1 miesi cznego u ycia. Olej taki stosuje si w proporcji 1:50 (2%) z olejem HUSQVARNA do silników dwusuwowych lub podobnym. 1:33 (3%) z innymi olejami do ch odzonych powietrzem silników dwusuwowych, sklasyfikowanymi jako JASO FB/ISO EGB. Olej do silników Benzyna, w litrach dwusuwowych, w litrach 2% (1:50) 3% (1:33) 5 0,10 0, ,20 0, ,30 0, ,40 0,60 Tankowanie OSTRZE ENIE Przed przystàpieniem do tankowania, wy àcz silnik i odczekaj kilka minut a ostygnie. Silnik powinien byç wy àczony, a wy àcznik przestawiony w po o enie STOP. Korek wlewowy otwieraj ostro nie, poniewa wewnàtrz zbiornika mo e panowaç nadciênienie. OczyÊç korek wlewowy i powierzchni wokó niego. Po zatankowaniu dok adnie zakr ç korek wlewowy. Zaniedbanie mo e doprowadziç do powstania po aru. Przed uruchomieniem przenieê maszyn na odleg oêç co najmniej 3 m od miejsca tankowania. Nigdy nie uruchamiaj maszyny, gdy: Je eli rozla eê paliwo lub olej silnikowy na maszyn - wytrzyj dok adnie maszyn i poczekaj, a wyschnà resztki benzyny. 14 Polish

15 PRZYGOTOWYWANIE I OBCHODZENIE SI Z PALIWEM Je eli obla eê paliwem siebie lub swoje ubranie, zmieƒ ubranie. Pêrzemyj te cz Êci cia a, które mia y stycznoêç z paliwem. U yj wody I myd a. Paliwo wycieka z maszyny. Regularnie sprawdzaj szczelnoêç korka wlewowego i przewodów paliwowych. Transport i przechowywanie Maszyn i paliwo nale y przechowywaç i transportowaç w taki sposób, aby w razie ewentualnego wycieku paliwa i powstania oparów nie zachodzi o ryzyko wyst powania iskier lub otwartego p omienia, np. w pobli u maszyn i silników elektrycznych, kontaktów elektrycznych/prze àczników pràdu lub kot ów. Do przechowywania i transportowania paliwa nale y u ywaç pojemników specjalnie przeznaczonych do tego celu i zatwierdzonych. D u sze przechowywanie Przed odstawieniem maszyny na d u sze przechowywanie nale y opró niç zbiornik paliwa. Dowiedz si na najbli szej stacji benzynowej, co nale y zrobiç z nie zu ytym paliwem. Polish 15

16 DZIA ANIE Ârodki ochronne Uwagi ogólne Nigdy nie u ywaj maszyny, jeêli nie masz mo liwoêci wezwania pomocy w razie wypadku. Ârodki ochrony osobistej Podczas u ywania maszyny nale y zawsze mieç na sobie zatwierdzone przez odpowiednie w adze Êrodki ochrony osobistej. Srodki ochrony osobistej nie eliminujà ryzyka odniesienia obra eƒ, natomiast ograniczajà ich rozmiar w razie zaistnienia wypadku. PoproÊ swojego dealera o pomoc w wyborze Êrodków ochrony osobistej. Zawsze nale y stosowaç: Zatwierdzony kask ochronny Ochronniki s uchu OSTRZE ENIE U ywanie urzàdzeƒ takich jak przecinarki, szlifierki, wiertnice, które piaskujà lub formujà materia mo e spowodowaç wyst powanie py ów i oparów zawierajàcych szkodliwe Êrodki chemiczne. Sprawdê charakter materia u, który zamierzasz obrabiaç i u ywaj odpowiedniej maski przeciwpy owej. D ugotrwa e przebywanie w ha asie mo e doprowadziç do trwa ej utraty s uchu. Dlatego nale y zawsze stosowaç atestowane ochronniki s uchu. Majàc za o one ochronniki s uchu nale y zawsze byç szczególnie uwa nym na sygna y i zawao ania ostrzegawcze. Zdejmuj ochronniki s uchu zaraz po wy àczeniu silnika. Zatwierdzona os ona oczu. U ywajàc maski ochronnej twarzy, nale y mieç na sobie tak e zatwierdzone okulary ochronne. Za zatwierdzone okulary ochronne uwa ane sà takie, które sà zgodne z normami ANSI Z87.1 dla USA lub EN 166 dla krajów UE. Maska ochronna twarzy musi byç zgodna z nromà EN Maska przeciwpy owa Mocne, przeciwpoêlizgowe r kawice ochronne. Dopasowana, mocna i wygodna odzie robocza, zapewniajàca pe nà swobod ruchów. Obuwie wysokie z podnoskami stalowymi i podeszwami przeciwpoêlizgowymi. Ogólne zasady bezpieczeƒstwa W niniejszym rozdziale opisane zosta y podstawowe zasady bezpieczeƒstwa obowiàzujàce podczas obs ugi urzàdzenia. Nic nie zastàpi jednak doêwiadczenia i profesjonalnych umiej tnoêci. Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Pami taj o tym, e operator ponosi odpowiedzialnoêç za nara anie ludzi i ich w asnoêci na wypadki lub zagro enia. Maszyna musi byç utrzymywana w czystoêci. Znaki i naklejki muszà byç ca kowicie czytelne. Kieruj si zawsze zdrowym rozsàdkiem Nie jest mo liwe omówienie wszystkich sytuacji, w jakich potencjalnie mo esz si znaleêç. Zawsze zachowuj ostro noêç i kieruj si zdrowym rozsàdkiem. Nic nie zastàpi jednak doêwiadczenia i profesjonalnych umiej tnoêci. W razie niepewnoêci zasi gnij porady eksperta. Zwróç si w tym celu do punktu sprzeda y, warsztatu serwisowego lub doêwiadczonego u ytkownika pi y. Nigdy nie podejmuj si zadaƒ przekraczajàcych Twoje si y i umiej tnoêci OSTRZE ENIE W razie nieuwa nego lub nieprawid owego pos ugiwania si maszynà mo e ona staç si niebezpiecznym narz dziem, mogàcym spowodowaç obra enia lub Êmierç u ytkownika lub innych osób. Nigdy nie pozwól, aby dzieci lub osoby nie przeszkolone w obchodzeniu si z maszynà, u ytkowa y jà lub konserwowa y. Nigdy nie pozwalaj u ywaç maszyny innej osobie nie upewniwszy si, e przyswoi a sobie ona treêç Instrukcji obs ugi. Nigdy nie u ywaj maszyny, gdy jesteê zm czony bàdê znajdujesz si pod wp ywem alkoholu lub leków, które mogà wp ywaç ujemnie na wzrok, zdolnoêç oceny sytuacji i panowanie nad wykonywanymi ruchami. Inne Êrodki ochronne OSTRO NIE Podczas pracy z tà maszynà mogà si pojawiç iskry i mo e dojêç do po aru. Miej zawsze w pobli u sprz t gaêniczy. GaÊnica Apteczka pierwszej pomocy powinna znajdowaç si zawsze w pobli u. 16 Polish

17 DZIA ANIE Bezpieczeƒstwo miejsca pracy OSTRZE ENIE Nie autoryzowane zmiany lub/oraz akcesoria mogà byç przyczynà powa nych obra eƒ lub Êmierci u ytkownika bàdê innych osób. Pod adym pozorem nie wolno zmieniaç ani modyfikowaç fabrycznej konstrukcji maszyny bez zezwolenia wydanego przez producenta. Nie wolno dokonywaç w maszynie zmian stanowiàcych modyfikacj jej oryginalnej wersji. Nie u ywaj maszyny, je eli podejrzewasz, e ktoê inny wprowadzi w niej zmiany. Nie wolno pracowaç maszynà uszkodzonà. Stosuj si do instrukcji dotyczàcych konserwacji, kontroli i obs ugi technicznej podanych w niniejszej instrukcji obs ugi. Niektóre czynnoêci konserwacyjne i obs ugowe muszà byç wykonane przez przeszkolonego i wykwalifikowanego specjalist. Patrz wskazówki podane pod rubrykà Konserwacja. Zawsze nale y u ywaç wy àcznie oryginalnych cz Êci zamiennych. OSTRZE ENIE Podczas pracy urzàdzenie niniejsze wytwarza pole elektromagnetyczne. W pewnych okolicznoêciach pole to mo e zak ócaç prac aktywnych lub pasywnych implantów medycznych. Przed przystàpieniem do pracy z maszynà w celu ograniczenia ryzyka powa nych lub Êmiertelnych obra eƒ, osoby posiadajàce implanty medyczne powinny skonsultowaç si z lekarzem oraz ich producentem. OSTRZE ENIE Bezpieczna odleg oêç dla przecinarki wynosi 15 metrów. JesteÊ odpowiedzialny za to, aby w rejonie pracy nie pojawi y si zwierz ta ani osoby postronne. Nie rozpoczynaj ci cia zanim si nie upewnisz, e na terenie pracy nie ma zagro eƒ i e stoisz w bezpiecznej i stabilnej pozycji. Obserwuj otoczenie, aby upewniç si, e w pobli u nie ma nic, co mo e mieç wp yw na sprawowanie przez Ciebie kontroli nad maszynà. Upewnij si, e nikt/nic nie jest w stanie dotknàç do osprz tu tnàcego lub nie mo e byç uderzony przez cz Êci w przypadku p kni cia tarczy. Nie nale y u ywaç maszyny w z ych warunkach atmosferycznych. Np. w czasie g stej mg y, du ych opadów, silnego wiatru, du ego mrozu itp. Praca przy z ej pogodzie powoduje zm czenie i wià e si z dodatkowymi zagro eniami, np. Êliskie pod o e. Nigdy nie zaczynaj pracy przecinarkà zanim nie sprawdzisz, czy masz odpowiednià wolnà przestrzeƒ wokó siebie i mocne podparcie dla nóg. Uwa aj na przeszkody przy niespodziewanym ruchu. Uwa aj, aby podczas ci cia aden materia nie obluzowa si i nie spad, powodujàc obra enia. Uwa aj kiedy pracujesz na pochy ym gruncie. Upewnij si, czy miejsce pracy jest odpowiednio oêwietlone i czy praca odbywaç si b dzie w bezpiecznych warunkach. Upewnij si, czy w miejscu ci cia nie przechodzà rury lub przewody elektryczne. G ówne techniki pracy OSTRZE ENIE Nie przechylaj przecinarki na bok, gdy mo e to spowodowaç zakleszczenie si lub p kni cie tarczy, a konsekwencji tak e obra enia cia a. Bez wzgl du na okolicznoêci unikaj ci cia bocznà p aszczyznà tarczy; tarcza prawie na pewno zostanie uszkodzona, z amana i mo e spowodowaç powa ne obra enia. U ywaj jedynie cz Êci obwodowej. Podczas ci cia tworzyw sztucznych tarczà diamentowà mogà powstawaç odbicia, gdy ci ty materia wskutek nagrzania zacznie si topiç i przyklejaç do tarczy. Nigdy nie ciàç materia ów z tworzyw sztucznych przy pomocy tarczy diamentowej Ci cie w metalu wywo uje iskry, które mogà spowodowaç po ar. Nie u ywaj maszyny w pobli u substancji lub gazów atwopalnych. Maszyna jest zaprojektowana i przeznaczona do ci cia z tarczami Êciernymi lub diamentowymi przeznaczonymi do szybkoobrotowych maszyn r cznych. Maszyna nie mo e byç u ytkowana z adnym innym typem tarczy oraz do adnego innego typu ci cia. Sprawdê, czy tarcza tnàca jest prawid owo zamocowana i nie ma Êladów uszkodzenia. Patrz wskazówki w rozdzia ach Tarcze tnàce oraz Monta i ustawienia. Sprawdê, czy u ywana jest odpowiednia tarcza tnàca do danego zastosowania. Patrz wskazówki w rozdzia ach Tarcze tnàce. Nigdy nie wolno ciàç materia ów azbestowych Zachowuj bezpiecznà odleg oêç od tarczy tnàcej, gdy silnik jest w ruchu. Nigdy nie pozostawiaj urzàdzenia bez nadzoru, gdy uruchomiony jest silnik. Nie przenoê maszyny, gdy jej osprz t tnàcy jest w ruchu. Polish 17

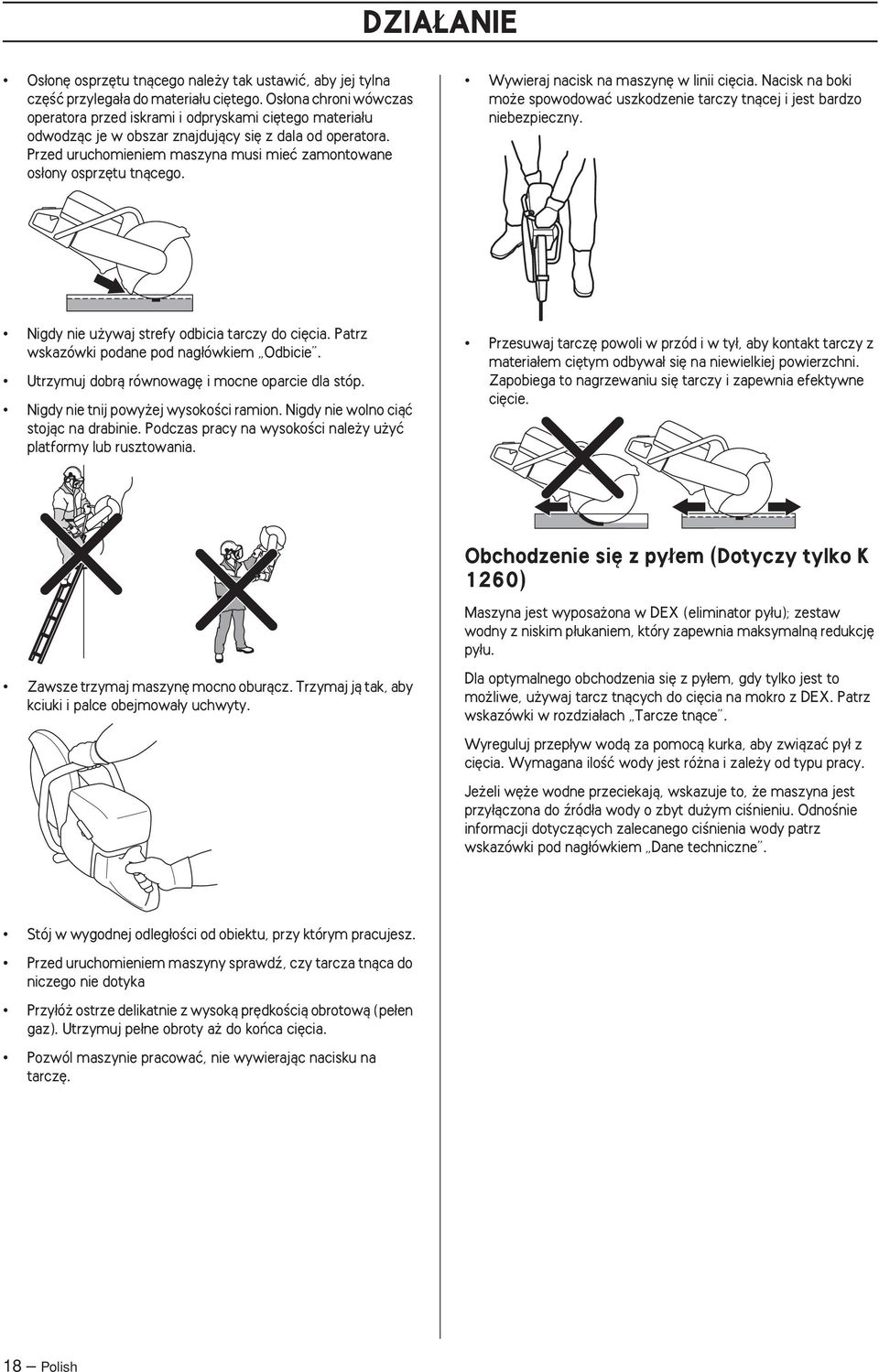

18 DZIA ANIE Os on osprz tu tnàcego nale y tak ustawiç, aby jej tylna cz Êç przylega a do materia u ci tego. Os ona chroni wówczas operatora przed iskrami i odpryskami ci tego materia u odwodzàc je w obszar znajdujàcy si z dala od operatora. Przed uruchomieniem maszyna musi mieç zamontowane os ony osprz tu tnàcego. Wywieraj nacisk na maszyn w linii ci cia. Nacisk na boki mo e spowodowaç uszkodzenie tarczy tnàcej i jest bardzo niebezpieczny. Nigdy nie u ywaj strefy odbicia tarczy do ci cia. Patrz wskazówki podane pod nag ówkiem Odbicie. Utrzymuj dobrà równowag i mocne oparcie dla stóp. Nigdy nie tnij powy ej wysokoêci ramion. Nigdy nie wolno ciàç stojàc na drabinie. Podczas pracy na wysokoêci nale y u yç platformy lub rusztowania. Przesuwaj tarcz powoli w przód i w ty, aby kontakt tarczy z materia em ci tym odbywa si na niewielkiej powierzchni. Zapobiega to nagrzewaniu si tarczy i zapewnia efektywne ci cie. Obchodzenie si z py em (Dotyczy tylko K 1260) Maszyna jest wyposa ona w DEX (eliminator py u); zestaw wodny z niskim p ukaniem, który zapewnia maksymalnà redukcj py u. Zawsze trzymaj maszyn mocno oburàcz. Trzymaj jà tak, aby kciuki i palce obejmowa y uchwyty. Dla optymalnego obchodzenia si z py em, gdy tylko jest to mo liwe, u ywaj tarcz tnàcych do ci cia na mokro z DEX. Patrz wskazówki w rozdzia ach Tarcze tnàce. Wyreguluj przep yw wodà za pomocà kurka, aby zwiàzaç py z ci cia. Wymagana iloêç wody jest ró na i zale y od typu pracy. Je eli w e wodne przeciekajà, wskazuje to, e maszyna jest przy àczona do êród a wody o zbyt du ym ciênieniu. OdnoÊnie informacji dotyczàcych zalecanego ciênienia wody patrz wskazówki pod nag ówkiem Dane techniczne. Stój w wygodnej odleg oêci od obiektu, przy którym pracujesz. Przed uruchomieniem maszyny sprawdê, czy tarcza tnàca do niczego nie dotyka Przy ó ostrze delikatnie z wysokà pr dkoêcià obrotowà (pe en gaz). Utrzymuj pe ne obroty a do koƒca ci cia. Pozwól maszynie pracowaç, nie wywierajàc nacisku na tarcz. 18 Polish

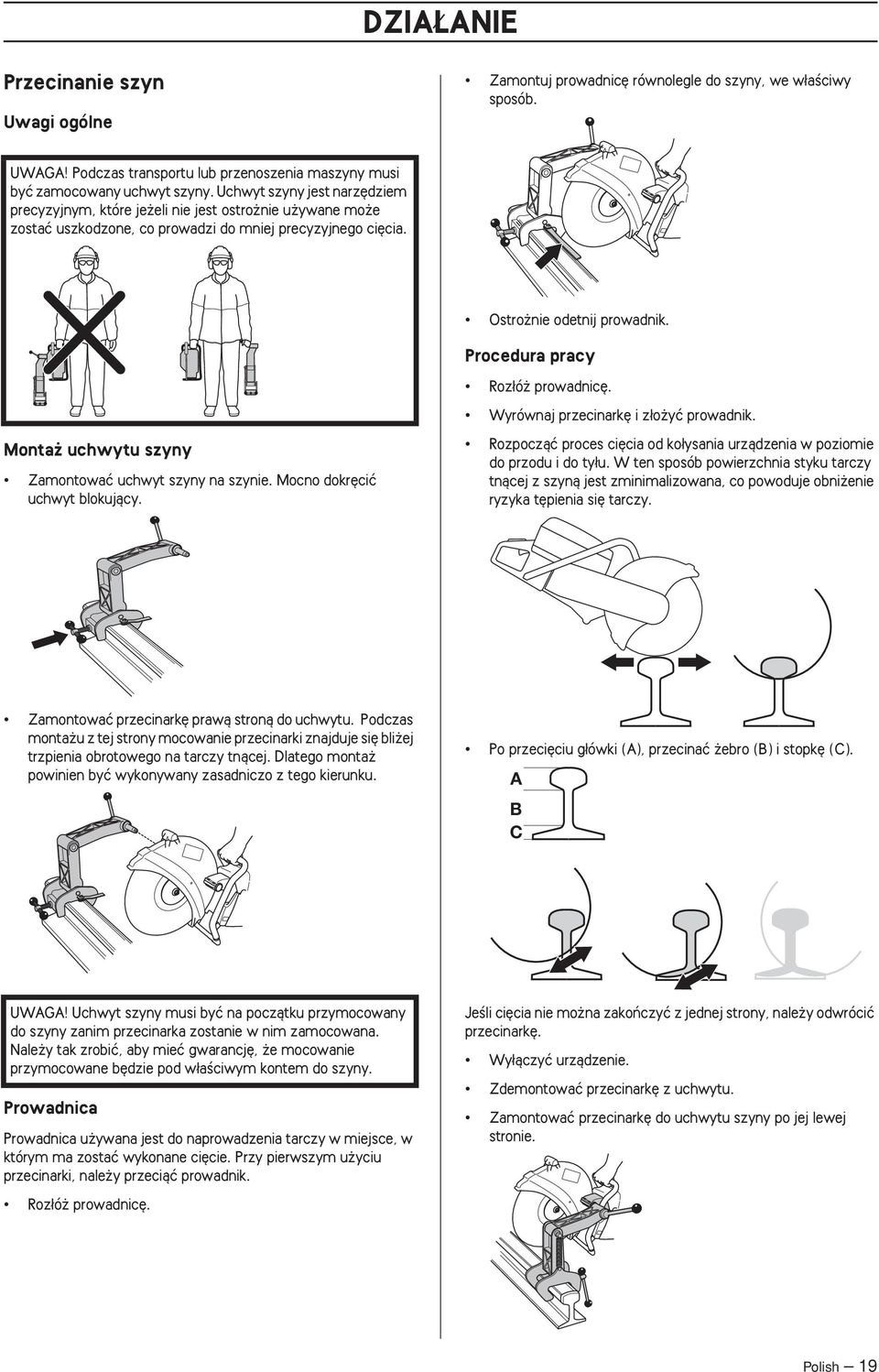

19 DZIA ANIE Przecinanie szyn Uwagi ogólne Zamontuj prowadnic równolegle do szyny, we w aêciwy sposób. UWAGA Podczas transportu lub przenoszenia maszyny musi byç zamocowany uchwyt szyny. Uchwyt szyny jest narz dziem precyzyjnym, które je eli nie jest ostro nie u ywane mo e zostaç uszkodzone, co prowadzi do mniej precyzyjnego ci cia. Ostro nie odetnij prowadnik. Procedura pracy Roz ó prowadnic. Wyrównaj przecinark i z o yç prowadnik. Monta uchwytu szyny Zamontowaç uchwyt szyny na szynie. Mocno dokr ciç uchwyt blokujàcy. Rozpoczàç proces ci cia od ko ysania urzàdzenia w poziomie do przodu i do ty u. W ten sposób powierzchnia styku tarczy tnàcej z szynà jest zminimalizowana, co powoduje obni enie ryzyka t pienia si tarczy. Zamontowaç przecinark prawà stronà do uchwytu. Podczas monta u z tej strony mocowanie przecinarki znajduje si bli ej trzpienia obrotowego na tarczy tnàcej. Dlatego monta powinien byç wykonywany zasadniczo z tego kierunku. Po przeci ciu g ówki (A), przecinaç ebro (B) i stopk (C). A B C UWAGA Uchwyt szyny musi byç na poczàtku przymocowany do szyny zanim przecinarka zostanie w nim zamocowana. Nale y tak zrobiç, aby mieç gwarancj, e mocowanie przymocowane b dzie pod w aêciwym kontem do szyny. Prowadnica Prowadnica u ywana jest do naprowadzenia tarczy w miejsce, w którym ma zostaç wykonane ci cie. Przy pierwszym u yciu przecinarki, nale y przeciàç prowadnik. Roz ó prowadnic. JeÊli ci cia nie mo na zakoƒczyç z jednej strony, nale y odwróciç przecinark. Wy àczyç urzàdzenie. Zdemontowaç przecinark z uchwytu. Zamontowaç przecinark do uchwytu szyny po jej lewej stronie. Polish 19

20 DZIA ANIE Wprowadziç tarcz tnàcà w stron szyny i sprawdziç, czy tarcza tnàca znajduje si w Êrodku ci cia. JeÊli potrzeba, wyrównaç ruchomà tulej, tak by tarcza znalaz a si na Êrodku szczeliny ci cia. byç równie bardzo gwa towne i mo e odrzuciç przecinark do góry i do ty u w stron u ytkownika w ruchu obrotowym, powodujàc powa ne lub nawet Êmiertelne obra enia. Si a reakcji Teraz mo na rozpoczàç ci cie. Si a reakcji wyst puje zawsze w czasie ci cia. Si a ciàgnie maszyn w kierunku przeciwnym do obrotu tarczy. Przez wi kszoêç czasu si a ta jest nieznaczna. Je eli tarcza zaciênie si lub zaklinuje, si a reakcji b dzie bardzo du a i mo esz straciç kontrol nad przecinarkà. Wskazówki ogólne Stosowaç wy àcznie specjalne tarcze tnàce przeznaczone do ci cia szyn. Ustawiç pe en gaz do momentu a tarcza osiàgnie pe nà pr dkoêç. Zredukowaç gaz tak, aby pr dkoêç spad a poni ej ograniczenia, co spowoduje zmniejszenie wibracji tarczy tnàcej podczas rozpoczynania ci cia. Ustawiç pe en gaz i utrzymaç pe ne obroty, a do koƒca ci cia. Trzymaç uchwyt urzàdzenia, tak by d onie znajdowa y si w linii z tarczà tnàcà. Ma to na celu osiàgni cie maksymalnej pr dkoêci, ywotnoêci tarczy i wykonanie prostego przeci cia. JeÊli proces ci cia jest przeprowadzany prawid owo, przeci cie szyny o wielkoêci 50 kg/m zajmuje oko o jednej minuty oraz oko o jednej i pó minuty dla szyny 60 kg/m. JeÊli ten czas jest d u szy, nale y przeanalizowaç swojà technik ci cia. Pojawiajàce si problemy sà cz sto wynikiem nieprawid owej techniki ci cia lub z ych tarczy tnàcych. Odbicie OSTRZE ENIE Odbicia sà nag e i mogà byç bardzo gwa towne. Przecinarka mo e byç odrzucona do góry i do ty u w stron u ytkownika w ruchu obrotowym, powodujàc powa ne lub nawet Êmiertelne obra enia. Konieczne jest zrozumienie przyczyn, które powodujà odbicia oraz zapami tanie, jak ich uniknàç w czasie u ytkowania maszyny. Strefa odbicia Nigdy nie u ywaj strefy odbicia tarczy do ci cia. Je eli tarcza zaciênie si lub zaklinuje w strefie odbicia, si a reakcji pchnie przecinark do góry i do ty u w stron u ytkownika w ruchu obrotowym, powodujàc powa ne lub nawet Êmiertelne obra enia. Odbicie wznoszàce Je eli w czasie ci cia jest u ywana strefa odbicia, si a reakcji powoduje wznoszenie tarczy w wyci ciu. Nie pracuj strefà odbicia. Pracuj dolnà çwiartkà tarczy, aby uniknàç odbicia wznoszàcego. Odbicie to nag y ruch w gór, który mo e zdarzyç si, je eli ostrze zaciênie si lub zaklinuje w strefie odbicia. W wi kszoêci odbicia sà ma e i powodujà niewielkie zagro enie. Jednak e odbicie mo e 20 Polish

21 DZIA ANIE Odbicie po zakleszczeniu Zakleszczanie wyst puje, gdy szczelina zamyka si i zakleszcza tarcz. Je eli tarcza zaciênie si lub zaklinuje, si a reakcji b dzie bardzo du a i mo esz straciç kontrol nad przecinarkà. Je eli tarcza zaciênie si lub zaklinuje w strefie odbicia, si a reakcji pchnie przecinark do góry i do ty u w stron u ytkownika w ruchu obrotowym, powodujàc powa ne lub nawet Êmiertelne obra enia. Ci cie rur i zakleszczanie W czasie ci cia rur nale y zachowaç szczególnà ostro noêç. Je eli rura nie jest w aêciwie podparta i ci cie jest prowadzone na ca ej powierzchni naci cia, tarcza mo e si zakleszczyç w strefie odbicia i spowodowaç ostre odbicie. Jak uniknàç odbicia? Unikanie odbicia jest proste. Ci ty materia musi byç zawsze podparty w taki sposób, aby naci cie pozosta o otwarte podczas pracy i po jej zakoƒczeniu. Gdy naci cie otwiera si, nie ma odbicia. Gdy naci cie zamyka si i dochodzi do zakleszczenia tarczy, zawsze wyst puje ryzyko odbicia. Uwa aj, eby wk adaç tarcz w istniejàcà szczelin. Bàdê czujny na przesuni cie materia u ci tego lub na inne okolicznoêci, które mog yby spowodowaç zamkni cie szczeliny i zakleszczenie tarczy. Transport i przechowywanie Zabezpiecz sprz t w czasie transportu, aby uniknàç uszkodzeƒ oraz wypadków. Nie przechowuj oraz nie przewoê przecinarki z zamontowanà tarczà tnàcà. Patrz rozdzia Tarcze tnàce, aby dowiedzieç si wi cej na temat transportu i przechowywania. Patrz rozdzia Obchodzenie si z paliwem, aby dowiedzieç si wi cej na temat transportu i przechowywania paliwa. Przechowuj pi aƒcuchowà, tak aby by a niedost pna dla dzieci i osób niepowo anych. Polish 21

22 URUCHAMIANIE I WY ÑCZANIE Przed uruchomieniem Wykonaj przeglàd codzienny. Patrz wskazówki podane w rozdziale Konserwacja. Uruchamianie OSTRZE ENIE Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej. Dopilnuj, aby nikt nieupowa niony nie znajdowa si w pobli u miejsca pracy, gdy grozi to odniesieniem powa nych obra eƒ. Sprawdê, czy korek paliwa jest w aêciwie zamkni ty i czy nie ma wycieku paliwa. Ryzyko po aru Po o enie rozruchowe przepustnicy: WciÊnij blokad dêwigni gazu, dêwigni gazu, a nast pnie blokad gazu rozruchowego (A). PuÊç dêwigni gazu, a zostanie ona zablokowana w po o eniu Êrodkowym (pó gazu). Blokada zostaje uwolniona po ca kowitym wciêni ciu dêwigni gazu. W àcz silnik OSTRZE ENIE Tarcza tnàca obraca si podczas uruchamiania silnika. Dopilnuj, aby mog a obracaç si swobodnie. Chwyç lewà r kà za przedni uchwyt. Staƒ prawà stopà na dolnej cz Êci uchwytu tylnego i przyciênij maszyn do ziemi. Nigdy nie owijaj linki rozrusznika wokó d oni. Zawór dekompresacyjny: WciÊnij zawór, aby zmniejszyç ciênienie w cylindrze, co u atwi uruchomienie przecinarki. Podczas uruchamiania nale y zawsze u ywaç zaworu dekompresyjnego. Po uruchomieniu silnika zawór maszyny powraca samoczynnie w po o enie wyjêciowe. Wy àcznik: Upewniç si, e wy àcznik (STOP) jest po o eniu lewym. Ujmij uchwyt rozrusznika prawà r kà i ciàgnij powoli, a poczujesz opór (zaz bienie rozrusznika), a nast pnie szarpnij szybko i energicznie. UWAGA Nie wyciàgaj linki rozrusznika ca kowicie i nie puszczaj jej nagle, gdy jest wyciàgni ta. Mo e to spowodowaç uszkodzenie maszyny. W przypadku zimnego silnika Urzàdzenie zatrzyma si, gdy silnik zaskoczy, poniewa dêwignia ssania jest wyciàgni ta. Ssanie - zimny silnik: Wyciàgnij ca kowicie dêwigni ssania. WciÊnij dêwignie ssania oraz zawór dekompresyjny. Pociàgnij uchwyt rozrusznika a do momentu uruchomienia silnika. Powtarzaj te czynnoêci a do uruchomienia silnika. 22 Polish

23 Wy àczanie silnika URUCHAMIANIE I WY ÑCZANIE OSTRO NIE Tarcza tnàca obraca si jeszcze przez czas do jednej minuty po wy àczeniu silnika. (Bezw adne obracanie si ostrza.) Upewnij si, e tarcza tnàca mo e si obracaç swobodnie a do ca kowitego zatrzymania. Brak ostro noêci mo e doprowadziç do ci kich obra eƒ. Zatrzymaj silnik przesuwajàc wy àcznik (STOP) w prawo. Polish 23

24 KONSERWACJA Uwagi ogólne OSTRZE ENIE U ytkownikowi wolno wykonywaç tylko te czynnoêci konserwacyjne i serwisowe, które sà opisane w niniejszej instrukcji obs ugi. Wi ksze i bardziej skomplikowane prace powinny byç wykonywane w autoryzowanym warsztacie serwisowym. Silnik powinien byç wy àczony, a wy àcznik przestawiony w po o enie STOP. Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej. Je eli maszyna nie jest prawid owo konserwowana i nie jest poddawana profesjonalnie wykonywanym naprawom oraz/lub obs ugom technicznym, jej okres u ytkowy jest krótszy oraz wi ksze jest ryzyko wypadków. Je eli potrzebujesz wi cej informacji, skontaktuj si z najbli szym warsztatem serwisowym. Regularnie oddawaj pi do autoryzowanego punktu sprzeda y Husqvarna w celu jej kontroli i dokonania koniecznych regulacji lub napraw. Plan konserwacji W planie konserwacji mo esz zobaczyç, które cz Êci maszyny wymagajà konserwacji i w jakich odst pach czasu nale y jà wykonywaç. Odst py czasu sà skalkulowane przy za o eniu codziennego u ytkowania maszyny i mogà si ró niç przy innej intensywnoêci u ytkowania. Przeglàd codzienny Przeglàd cotygodniowy Przeglàd miesi czny Czyszczenie Czyszczenie Czyszczenie Czyszczenie zewn trzne Âwieca zap onowa Wlot powietrza ch odzàcego Zbiornik paliwa Inspekcja funkcjonalna Inspekcja funkcjonalna Inspekcja funkcjonalna Kontrola ogólna System t umienia wibracji* System paliwowy Blokada dêwigni gazu* T umik* Filtr powietrza Wy àcznik* Pas nap dowy Przek adnia nap dowa, sprz g o Os ona tarczy tnàcej* Gaênik Tarcza tnàca** Rozrusznik *Patrz wskazówki w rozdziale Zespo y zabezpieczajàce maszyny. ** Patrz wskazówki w rozdzia ach Tarcze tnàce oraz Monta i ustawienia. 24 Polish

25 KONSERWACJA Czyszczenie Czyszczenie zewn trzne Maszyn nale y czyêciç codziennie po skoƒczeniu pracy, przez op ukanie jej pod czystà wodà. Wlot powietrza ch odzàcego WyczyÊç wlot powietrza ch odzàcego w razie potrzeby. Pas nap dowy Sprawdê napr enie paska nap dowego Aby zapewniç w aêciwe napr enie paska nap dowego, nakr tka kwadratowa powinna byç umiejscowiona po przeciwnej stronie oznaczenia na obudowie paska. Napr anie paska nap dowego Nowy pasek nap dowy nale y napiàç raz po zu yciu jednego lub dwóch zbiorników paliwa. Pasek nap dowy jest obudowany i dobrze zabezpieczony przed zapyleniem oraz zabrudzeniem. UWAGA Zanieczyszczony lub zatkany wlot powietrza ch odzàcego powoduje przegrzanie maszyny, w konsekwencji czego nast puje uszkodzenie cylindra i t oka. W celu napr enia paska nap dowego nale y poluzowaç Êruby mocujàce ramienia tnàcego. Âwieca zap onowa Je eli maszyna ma ma à moc, trudno jest jà uruchomiç lub pracuje nierówno na biegu ja owym, nale y zawsze sprawdziç najpierw stan Êwiecy zap onowej, zanim podj te zostanà inne Êrodki zaradcze. Aby wyeliminowaç ryzyko pora enia pràdem, sprawdê, czy fajka Êwiecy i przewód zap onowy nie sà uszkodzone. Je eli Êwieca jest zanieczyszczona, oczyêç jà i sprawdê, czy odst p mi dzy elektrodami wynosi 0,5 mm. W razie potrzeby wymieƒ je na nowe. Nast pnie nale y obracaç Êrubà regulacyjnà, tak aby nakr tka czworokàtna znalaz a si poêrodku oznaczenia znajdujàcego si na os onie. Wówczas napr enie paska jest prawid owe. Dokr ç obie Êruby mocujàce zespó tnàcy za pomocà klucza uniwersalnego. UWAGA Stosuj wy àcznie Êwiece zalecane przez producenta. Niew aêciwa Êwieca mo e byç przyczynà zatarcia t oka/ cylindra. Powy sze czynniki powodujà osadzanie sià nagaru na elektrodach Êwiecy, co powoduje zak ócenia pracy silnika i trudnoêci w jego uruchamianiu. Z e proporcje sk adników mieszanki paliwowej (za du o oleju lub niew aêciwy olej). Zanieczyszczony filtr powietrza. Inspekcja funkcjonalna Wymiana paska nap dowego OSTRZE ENIE Nigdy nie uruchamiaj silnika, je eli ko o pasowe i sprz g o zosta y zdemontowane w celu konserwacji. Nie uruchamiaj maszyny bez zamontowanego ramienia tnàcego i zespo u tnàcego. W przeciwnym razie mo e spaêç sprz g o i spowodowaç obra enia. Poluzuj najpierw dwie Êruby, a nast pnie Êrub regulacyjnà, tak aby zlikwidowaç napr enie paska. Kontrola ogólna Sprawdê, czy Êruby i nakr tki sà dokr cone. Polish 25

26 KONSERWACJA Nast pnie wykr ç Êruby i zdejmij os on paska. mieszank. Nast pnie obróç Êrub w kierunku przeciwnym do ruchu wskazówek zegara o 1/8 obrotu. Sprawdê przyspieszenie silnika. L Zdejmij pasek z ko a pasowego. Teraz zespó tnàcy nie jest przykr cony i mo na go zdjàç z silnika. Wyjàç nakr tk. Zdejmij os on bocznà. Wymieƒ pasek. Monta przebiega w odwrotnej kolejnoêci ni demonta. Gaênik Uwagi ogólne Posiadany produkt Husqvarna zosta zaprojektowany i wyprodukowany zgodnie ze specyfikacjami ograniczajàcymi zawartoêç substancji szkodliwych w spalinach. Silnik zostaje dotarty po zu yciu iloêci paliwa równej pojemnoêci 8-10 zbiorników. W celu zapewnienia jak najlepszego dzia ania silnika oraz maksymalnego redukowania zawartoêci substancji szkodliwych w spalinach nale y po dotarciu silnika oddaç maszyn do punktu sprzeda y/warsztatu obs ugi technicznej, gdzie gaênik zostanie wyregulowany z zastosowaniem obrotomierza. Pr dkoêç obrotowa silnika regulowana jest przez gaênik wskutek naciskania lub puszczania dêwigni gazu. W gaêniku powstaje mieszanka paliwowo-powietrzna. Âruba regulacyjna wysokich obrotów Gaênik jest wyposa ony w dysz wysokich obrotów, dzi ki której silnik zawsze otrzymuje w aêciwa mieszank paliwowopowietrzna. W razie braku odpowiedniej mocy silnika lub z ego przyspieszenia wykonaj nast pujace czynnoêki: Sprawdê stan filtra powietrza. Wymieƒ go w razie potrzeby. Je eli to nie pomaga, skontaktuj si z autoryzowanym warsztatem serwisowym. UWAGA Ustawienie Êruby regulacyjnej niskich obrotów L na zbyt uboga mieszank (iglica L za bardzo zamkni ta) powoduje trudnoêi z uruchomieniem silnika. Regulacja obrotów biegu ja owego OSTRO NIE Je eli nie mo esz ustawiç obrotów biegu ja owego tak, aby osprz t tnàcy nie obraca si, zwróç si do swojego dealera/warsztatu obs ugi technicznej. Nie nale y pos ugiwaç si maszynà, dopóki nie zostanie prawid owo wyregulowana lub naprawiona. Uruchom silnik i sprawdê ustawienie biegu ja owego. Przy prawid owym ustawieniu gaênika tarcza tnàca nie powinna obracaç si na biegu ja owym. Wyreguluj obroty biegu ja owego za pomocà Êruby T. Je eli potrzebna jest regulacja, obracaj najpierw Êrub obrotów biegu ja owego w kierunku zgodnym z ruchem wskazówek zegara, a tarcza tnàca zacznie si obracaç. Nast pnie obracaj Êrub w kierunku przeciwnym do ruchu wskazówek zegara, a tarcza przestanie si obracaç. T Zalecana pr dkoêç obrotowa na biegu ja owym: 2700 obr/min Regulacja dyszy niskich obrotów. Wprowadê przecinark kilkakrotnie na najwy sze obroty (pe ny gaz) i sprawdê czy ma ona prawid owe przyspieszenie. Regulacja podstawowa: L=1 1/4 obrotu. JeÊli potrzebna jest regulacja, znajdê najlepsze parametry pracy silnika na obrotach biegu ja owego obracajac Êruba niskich obrotów w kierunku zgodnym z ruchem wskazówek zegara, a do ustawienia jej na uboga 26 Polish
