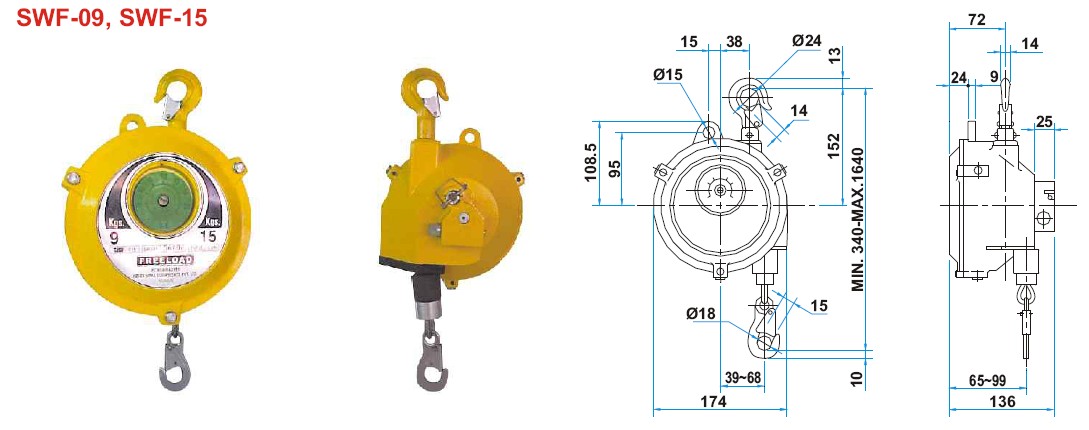

1 Instrukcja obsługi i serwisu BALANSER SWF Pressura

1. SPECYFIKACJE Model Nośność Naciąg liny (metr) Ciężar Model Nośność Naciąg liny (metr) Ciężar SWF-09 4,5-9,0 1,50 4,0 SWF-09L 4,5-9,0 2,30 8,0 SWF-15 9,0-15,0 1,50 4,0 SWF-15L 9,0-15,0 2,30 8,0

40,0-50,0 2,30 12,0 SWF-60 50,0-60,0 1,50 12.0 SWF-60L 50,0-60,0 2,30 13,0 SWF-70 60,0-70,0 1,50 12,5 SWF-70 60,0-70 2,30 13,5 SWF-85 70,0-85,0 1,50 13,0 SWF-85L 70,0-85,0 2,30 18,0 2.

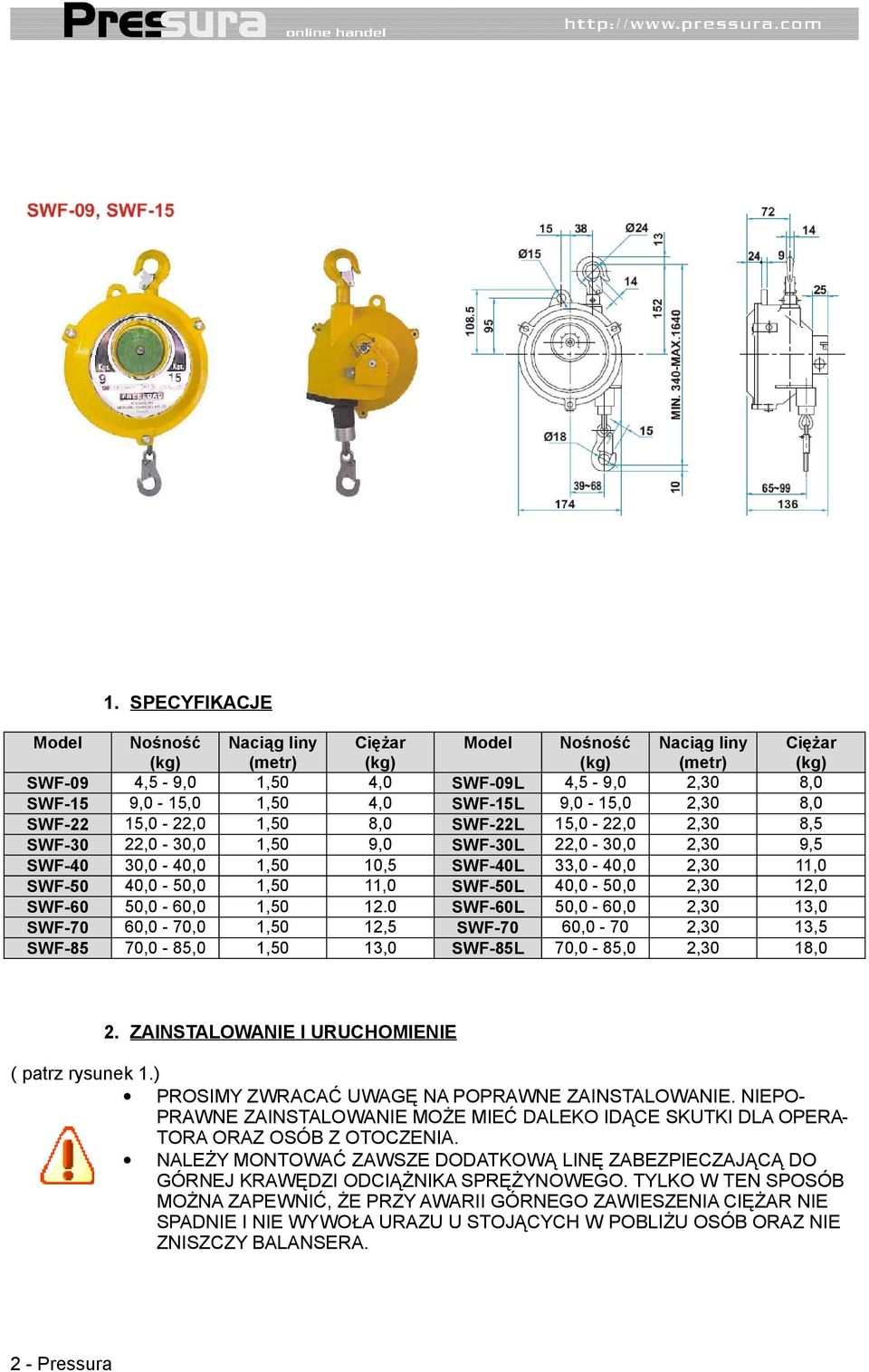

2 1. SPECYFIKACJE Model Nośność Naciąg liny (metr) Ciężar Model Nośność Naciąg liny (metr) Ciężar SWF-09 4,5-9,0 1,50 4,0 SWF-09L 4,5-9,0 2,30 8,0 SWF-15 9,0-15,0 1,50 4,0 SWF-15L 9,0-15,0 2,30 8,0 SWF-22 15,0-22,0 1,50 8,0 SWF-22L 15,0-22,0 2,30 8,5 SWF-30 22,0-30,0 1,50 9,0 SWF-30L 22,0-30,0 2,30 9,5 SWF-40 30,0-40,0 1,50 10,5 SWF-40L 33,0-40,0 2,30 11,0 SWF-50 40,0-50,0 1,50 11,0 SWF-50L 40,0-50,0 2,30 12,0 SWF-60 50,0-60,0 1, SWF-60L 50,0-60,0 2,30 13,0 SWF-70 60,0-70,0 1,50 12,5 SWF-70 60,0-70 2,30 13,5 SWF-85 70,0-85,0 1,50 13,0 SWF-85L 70,0-85,0 2,30 18,0 2. ZAINSTALOWANIE I URUCHOMIENIE ( patrz rysunek 1.) PROSIMY ZWRACAĆ UWAGĘ NA POPRAWNE ZAINSTALOWANIE. NIEPO- PRAWNE ZAINSTALOWANIE MOŻE MIEĆ DALEKO IDĄCE SKUTKI DLA OPERA- TORA ORAZ OSÓB Z OTOCZENIA. NALEŻY MONTOWAĆ ZAWSZE DODATKOWĄ LINĘ ZABEZPIECZAJĄCĄ DO GÓRNEJ KRAWĘDZI ODCIĄŻNIKA SPRĘŻYNOWEGO. TYLKO W TEN SPOSÓB MOŻNA ZAPEWNIĆ, ŻE PRZY AWARII GÓRNEGO ZAWIESZENIA CIĘŻAR NIE SPADNIE I NIE WYWOŁA URAZU U STOJĄCYCH W POBLIŻU OSÓB ORAZ NIE ZNISZCZY BALANSERA. 2 - Pressura

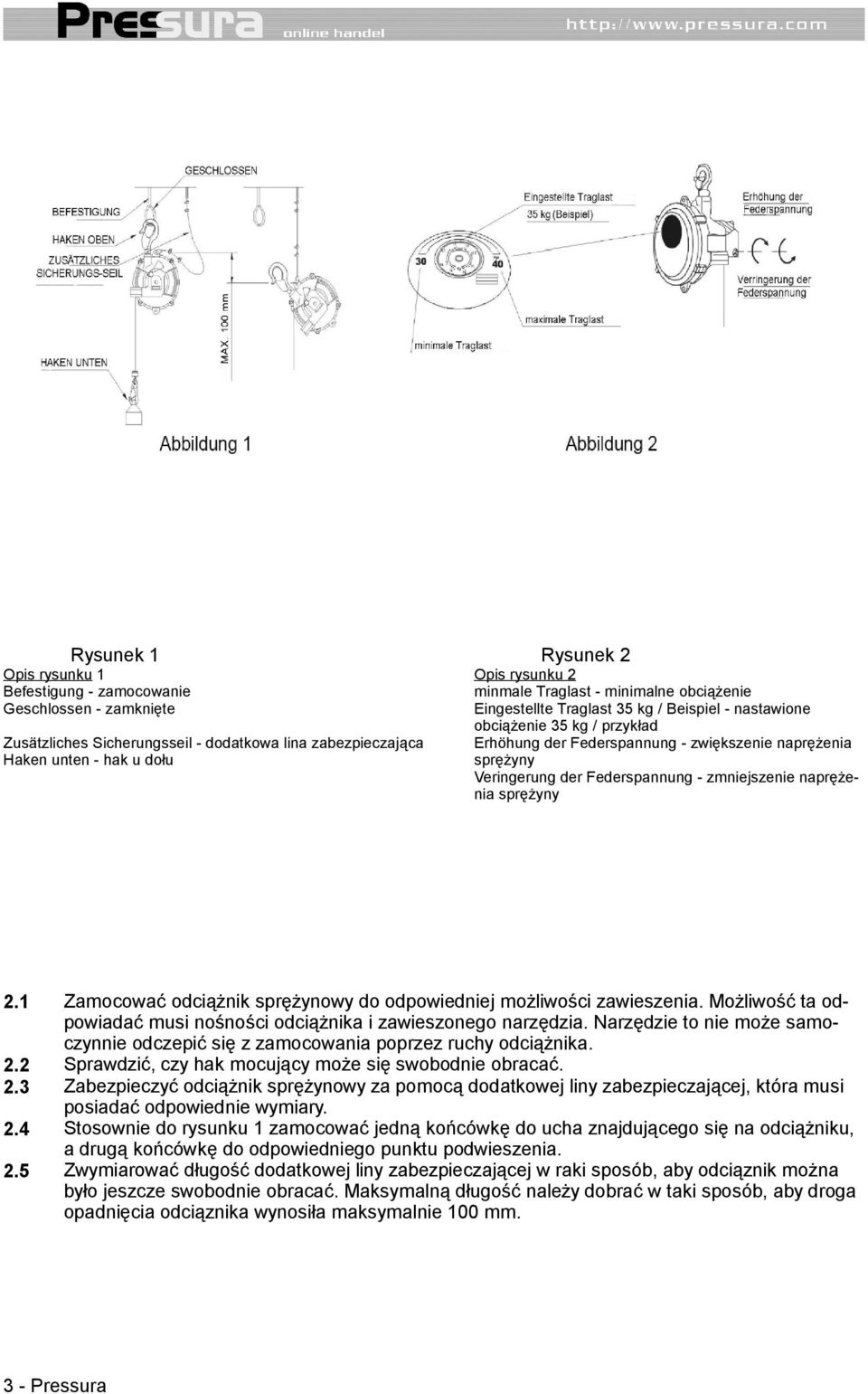

3 Rysunek 1 Rysunek 2 Opis rysunku 1 Opis rysunku 2 Befestigung - zamocowanie minmale Traglast - minimalne obciążenie Geschlossen - zamknięte Eingestellte Traglast 35 kg / Beispiel - nastawione obciążenie 35 kg / przykład Zusätzliches Sicherungsseil - dodatkowa lina zabezpieczająca Erhöhung der Federspannung - zwiększenie naprężenia Haken unten - hak u dołu sprężyny Veringerung der Federspannung - zmniejszenie naprężenia sprężyny 2.1 Zamocować odciążnik sprężynowy do odpowiedniej możliwości zawieszenia. Możliwość ta odpowiadać musi nośności odciążnika i zawieszonego narzędzia. Narzędzie to nie może samoczynnie odczepić się z zamocowania poprzez ruchy odciążnika. 2.2 Sprawdzić, czy hak mocujący może się swobodnie obracać. 2.3 Zabezpieczyć odciążnik sprężynowy za pomocą dodatkowej liny zabezpieczającej, która musi posiadać odpowiednie wymiary. 2.4 Stosownie do rysunku 1 zamocować jedną końcówkę do ucha znajdującego się na odciążniku, a drugą końcówkę do odpowiedniego punktu podwieszenia. 2.5 Zwymiarować długość dodatkowej liny zabezpieczającej w raki sposób, aby odciąznik można było jeszcze swobodnie obracać. Maksymalną długość należy dobrać w taki sposób, aby droga opadnięcia odciąznika wynosiła maksymalnie 100 mm. 3 - Pressura

Federspannung - zmniejszenie naprężenia sprężyny 2.1 Zamocować odciążnik sprężynowy do odpowiedniej możliwości zawieszenia. Możliwość ta odpowiadać musi nośności odciążnika i zawieszonego narzędzia.

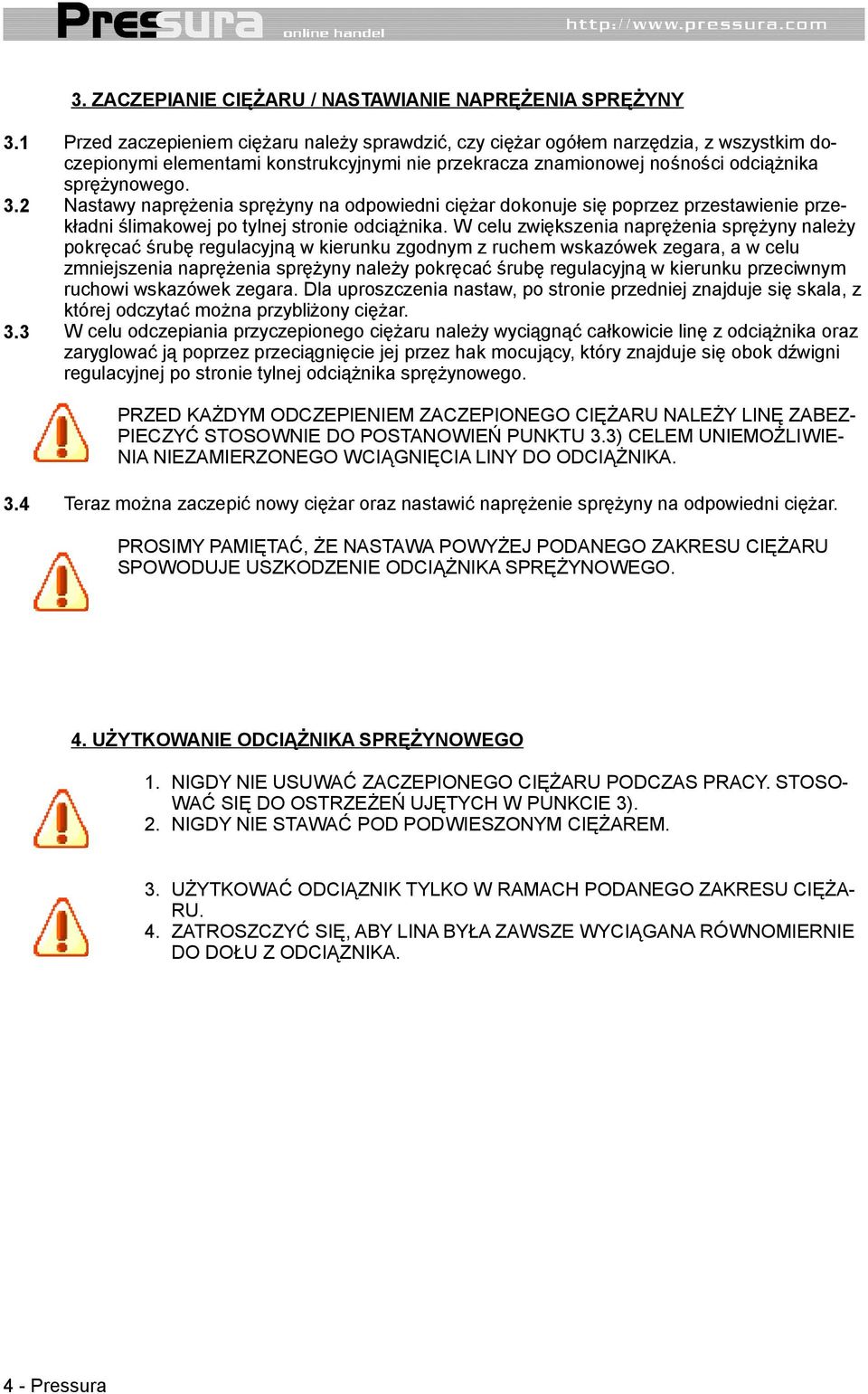

4 3. ZACZEPIANIE CIĘŻARU / NASTAWIANIE NAPRĘŻENIA SPRĘŻYNY 3.1 Przed zaczepieniem ciężaru należy sprawdzić, czy ciężar ogółem narzędzia, z wszystkim doczepionymi elementami konstrukcyjnymi nie przekracza znamionowej nośności odciążnika sprężynowego. 3.2 Nastawy naprężenia sprężyny na odpowiedni ciężar dokonuje się poprzez przestawienie przekładni ślimakowej po tylnej stronie odciążnika. W celu zwiększenia naprężenia sprężyny należy pokręcać śrubę regulacyjną w kierunku zgodnym z ruchem wskazówek zegara, a w celu zmniejszenia naprężenia sprężyny należy pokręcać śrubę regulacyjną w kierunku przeciwnym ruchowi wskazówek zegara. Dla uproszczenia nastaw, po stronie przedniej znajduje się skala, z której odczytać można przybliżony ciężar. 3.3 W celu odczepiania przyczepionego ciężaru należy wyciągnąć całkowicie linę z odciążnika oraz zaryglować ją poprzez przeciągnięcie jej przez hak mocujący, który znajduje się obok dźwigni regulacyjnej po stronie tylnej odciążnika sprężynowego. PRZED KAŻDYM ODCZEPIENIEM ZACZEPIONEGO CIĘŻARU NALEŻY LINĘ ZABEZ- PIECZYĆ STOSOWNIE DO POSTANOWIEŃ PUNKTU 3.3) CELEM UNIEMOŻLIWIE- NIA NIEZAMIERZONEGO WCIĄGNIĘCIA LINY DO ODCIĄŻNIKA. 3.4 Teraz można zaczepić nowy ciężar oraz nastawić naprężenie sprężyny na odpowiedni ciężar. PROSIMY PAMIĘTAĆ, ŻE NASTAWA POWYŻEJ PODANEGO ZAKRESU CIĘŻARU SPOWODUJE USZKODZENIE ODCIĄŻNIKA SPRĘŻYNOWEGO. 4. UŻYTKOWANIE ODCIĄŻNIKA SPRĘŻYNOWEGO 1. NIGDY NIE USUWAĆ ZACZEPIONEGO CIĘŻARU PODCZAS PRACY. STOSO- WAĆ SIĘ DO OSTRZEŻEŃ UJĘTYCH W PUNKCIE 3). 2. NIGDY NIE STAWAĆ POD PODWIESZONYM CIĘŻAREM. 3. UŻYTKOWAĆ ODCIĄZNIK TYLKO W RAMACH PODANEGO ZAKRESU CIĘŻA- RU. 4. ZATROSZCZYĆ SIĘ, ABY LINA BYŁA ZAWSZE WYCIĄGANA RÓWNOMIERNIE DO DOŁU Z ODCIĄZNIKA. 4 - Pressura

2 Nastawy naprężenia sprężyny na odpowiedni ciężar dokonuje się poprzez przestawienie przekładni ślimakowej po tylnej stronie odciążnika.

5 5. DEMONTAŻ ODCIĄNIKA SPRĘŻYNOWEGO (w tej sprawie patrz rysunek 3 i 4) PROSIMY PAMIĘTAĆ, ŻE WE WNĘTRZU ODCIĄNIKA ZNAJDUJE SIĘ PAKIET SPRĘ- ŻYN. W PRZYPADKU.NIEFACHOWEGO DEMONTAŻU MOŻE ON NAGLE WYPAŚĆ I SPOWODOWAĆ CIĘŻKIE URAZY. sprężyny poprzez pokręcanie śruby regulacyjnej (50) w kierunku przeciwnym ruchowi wskazówek zegara. 5.3 Usunąć kabel (34) z bębna poprzez zluzowanie śruby (47), do której dostęp można uzyskać poprzez boczną szczelinę w obudowie. 5.4 Teraz usunąć śrubę regulacyjną (5) i tarczę naciskową (51). 5.5 Usunąć skalę nastawczą (31) poprzez odkręcenie śruby (32). 5.6 Usunąć z obudowy śruby (29) i zdjąć przykrywę obudowy (48). Usunąć pakiet sprężyn (18), bęben linowy (33) oraz wał napędowy (14). 5.7 Wycisnąć wał napędowy (14) z bębna linowego (33)/ 5.8 Usunąć śruby (22) oraz zdjąć pakiet sprężyn (18) z bębna linowego (33). 6. MONTAŻ ODCIĄŻNIKA SPRĘŻYNOWEGO (w tej sprawie patrz rysunek 3 i 4) 6.1 Zamocować pakiet sprężyn (18) na bębnie linowym (33) przy użyciu śrub (22) oraz podkładek (23) 6.2 Zamocować wał napędowy (14) poprzez jego wciśnięcie do bębna linowego (33). 6.3 Zamocować kołek ryglujący (8) w obudowie podstawowej (1). 6.4 Teraz wstawić zespół bębna linowego (33), pakietu sprężyn (18) i wału napędowego (14) do obudowy podstawowej (1). 6.5 Zamocować przykrywę obudowy (48) za pomocą śrub (29) i podkładek (30) na obudowie podstawowej (1). 6.6 Zamocować linę (34) na bębnie linowym (33) oraz ustalić tą linę za pomocą śruby (47). 6.7 Zamocować śrubę regulacyjną (50) z tarczą dociskową (51) w obudowie (1). 6.8 Teraz podwiesić odciążnik od odpowiedniego punktu zawieszenia oraz zaczepić żądany ciężar na dolnym haku zawiesia (42). Wcześniej należy jednak ustalić za pomocą zważenia rzeczywistą wagę ciężaru. 6.9 Teraz zamocować za pomocą śruby (32) skalę nastawczą (31), stosowną do zaczepionego ciężaru Teraz nastawić żądane naprężenie sprężyn Teraz zamontować osłonę liny (52). 7. KONTROLE FUNKCJONALNE 7.1 INTERWAŁY Raz na miesiąc sprawdzić funkcjonowanie odciąznika. Te okresy należy skracać w przypadku, kiedy odciąznik eksploatowany jest w reżimie wielozmianowym lub w ciężkich warunkach roboczych. 7.2 SPOSÓB POSTĘPOWANIA Sprawdzić odciążnik za pomocą kontroli wizualnej odnośnie wystąpienia w nim wyraźnych uszkodzeń Sprawdzić zużycie górnego i dolnego haka lub ewentualne ich uszkodzenia Sprawdzić, czy górny hak daje się skręcać pod kątem 90 o Sprawdzić linę, czy nie występują w niej załamania, pęknięte druty, zużycie lub inne uszkodzenia Sprawdzić zderzak odnośnie struktury materiału, zużycia lub uszkodzeń. 5 - Pressura

3 Usunąć kabel (34) z bębna poprzez zluzowanie śruby (47), do której dostęp można uzyskać poprzez boczną szczelinę w obudowie. 5.4 Teraz usunąć śrubę regulacyjną (5) i tarczę naciskową (51). 5.5 Usunąć skalę nastawczą (31) poprzez odkręcenie śruby (32).

6 7.2.6 Sprawdzić zużycie lub uszkodzenia bębna linowego. 7.3 TESTY FUNKCJONALNE Sprawdzić, czy cięgno linowe przebiega równomiernie przez cała swoją długość Sprawdzić silne osadzenie kołków ryglujących (49), które z boku zabezpieczone są za pomocą śruby bez łba Sprawdzić funkcję kołków zabezpieczających pakietu sprężyn prze nastawę naprężenia sprężyn poniżej wartości minimalnej. Kołki zabezpieczające powinny teraz wyskoczyć i uruchomić kołki ryglujące (49) celem zablokowania bębna linowego. Opisy rysunku 3 Rysunek 3 Zawieszenie 1. Zużycie lub uszkodzenie Hak górny 2. Zużycie lub uszkodzenie Nakładka 3. Czy zniekształcenia? Czy odciąznik obraca się swobodnie? Obudowa/bęben linowy Zużycie lub uszkodzenie Prowadnica liny 4. Zużycie lub uszkodzenie Nakładka 5. Czy zniekształcenia? Dodatkowa lina zawiesia (łańcuch) Czy uszkodzenia? Czy luźne śrub? 6. Zużycie lub uszkodzenie Czy luźne śruby? Cięgno linowe 7. Uszkodzeni Kontrola wizualna liny odnośnie pęknięć, załamań, itp. Stoper 8. Zużycie lub uszkodzenie? Nakładka, hak dolny 9. Zużycie lub uszkodzenie? Hak dolny 10. Zużycie lub uszkodzenie? Rysunek 4: RYSUNEK AKSONOMETRYCZNY ODCIĄŻNIKA 6 - Pressura

Kołki zabezpieczające powinny teraz wyskoczyć i uruchomić kołki ryglujące (49) celem zablokowania bębna linowego. Opisy rysunku 3 Rysunek 3 Zawieszenie 1. Zużycie lub uszkodzenie Hak górny 2.

7 7 - Pressura
