K 3000 K 3000 Wet. Instrukcja obs ugi

Transkrypt

1 Instrukcja obs ugi K 3000 K 3000 Wet Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Polish

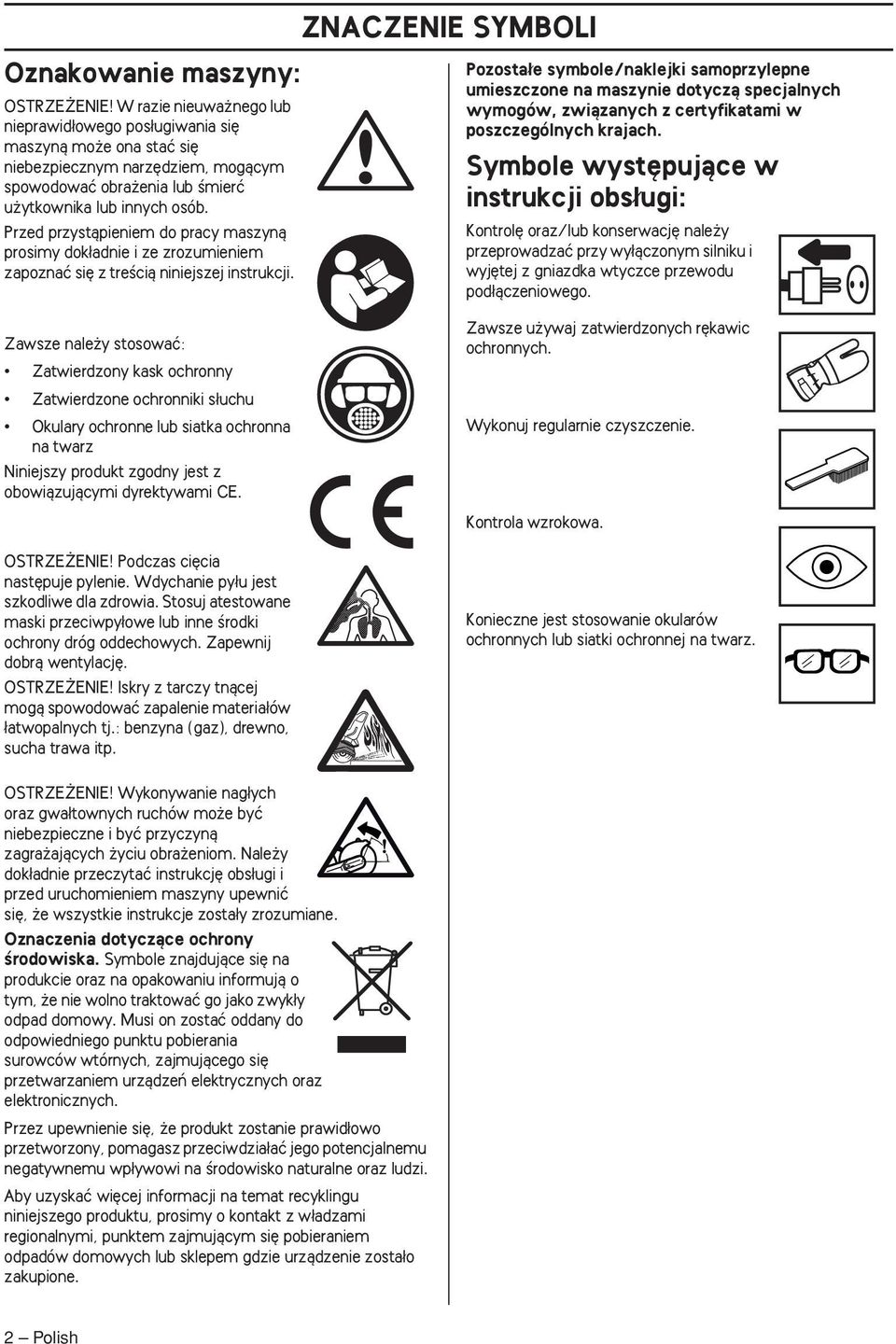

2 ZNACZENIE SYMBOLI Oznakowanie maszyny: OSTRZE ENIE W razie nieuwa nego lub nieprawid owego pos ugiwania si maszynà mo e ona staç si niebezpiecznym narz dziem, mogàcym spowodowaç obra enia lub Êmierç u ytkownika lub innych osób. Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Zawsze nale y stosowaç: Zatwierdzony kask ochronny Zatwierdzone ochronniki s uchu Okulary ochronne lub siatka ochronna na twarz Niniejszy produkt zgodny jest z obowiàzujàcymi dyrektywami CE. OSTRZE ENIE Podczas ci cia nast puje pylenie. Wdychanie py u jest szkodliwe dla zdrowia. Stosuj atestowane maski przeciwpy owe lub inne Êrodki ochrony dróg oddechowych. Zapewnij dobrà wentylacj. OSTRZE ENIE Iskry z tarczy tnàcej mogà spowodowaç zapalenie materia ów atwopalnych tj.: benzyna (gaz), drewno, sucha trawa itp. Pozosta e symbole/naklejki samoprzylepne umieszczone na maszynie dotyczà specjalnych wymogów, zwiàzanych z certyfikatami w poszczególnych krajach. Symbole wyst pujàce w instrukcji obs ugi: Kontrol oraz/lub konserwacj nale y przeprowadzaç przy wy àczonym silniku i wyj tej z gniazdka wtyczce przewodu pod àczeniowego. Zawsze u ywaj zatwierdzonych r kawic ochronnych. Wykonuj regularnie czyszczenie. Kontrola wzrokowa. Konieczne jest stosowanie okularów ochronnych lub siatki ochronnej na twarz. OSTRZE ENIE Wykonywanie nag ych oraz gwa townych ruchów mo e byç niebezpieczne i byç przyczynà zagra ajàcych yciu obra eniom. Nale y dok adnie przeczytaç instrukcj obs ugi i przed uruchomieniem maszyny upewniç si, e wszystkie instrukcje zosta y zrozumiane. Oznaczenia dotyczàce ochrony Êrodowiska. Symbole znajdujàce si na produkcie oraz na opakowaniu informujà o tym, e nie wolno traktowaç go jako zwyk y odpad domowy. Musi on zostaç oddany do odpowiedniego punktu pobierania surowców wtórnych, zajmujàcego si przetwarzaniem urzàdzeƒ elektrycznych oraz elektronicznych. Przez upewnienie si, e produkt zostanie prawid owo przetworzony, pomagasz przeciwdzia aç jego potencjalnemu negatywnemu wp ywowi na Êrodowisko naturalne oraz ludzi. Aby uzyskaç wi cej informacji na temat recyklingu niniejszego produktu, prosimy o kontakt z w adzami regionalnymi, punktem zajmujàcym si pobieraniem odpadów domowych lub sklepem gdzie urzàdzenie zosta o zakupione. 2 Polish

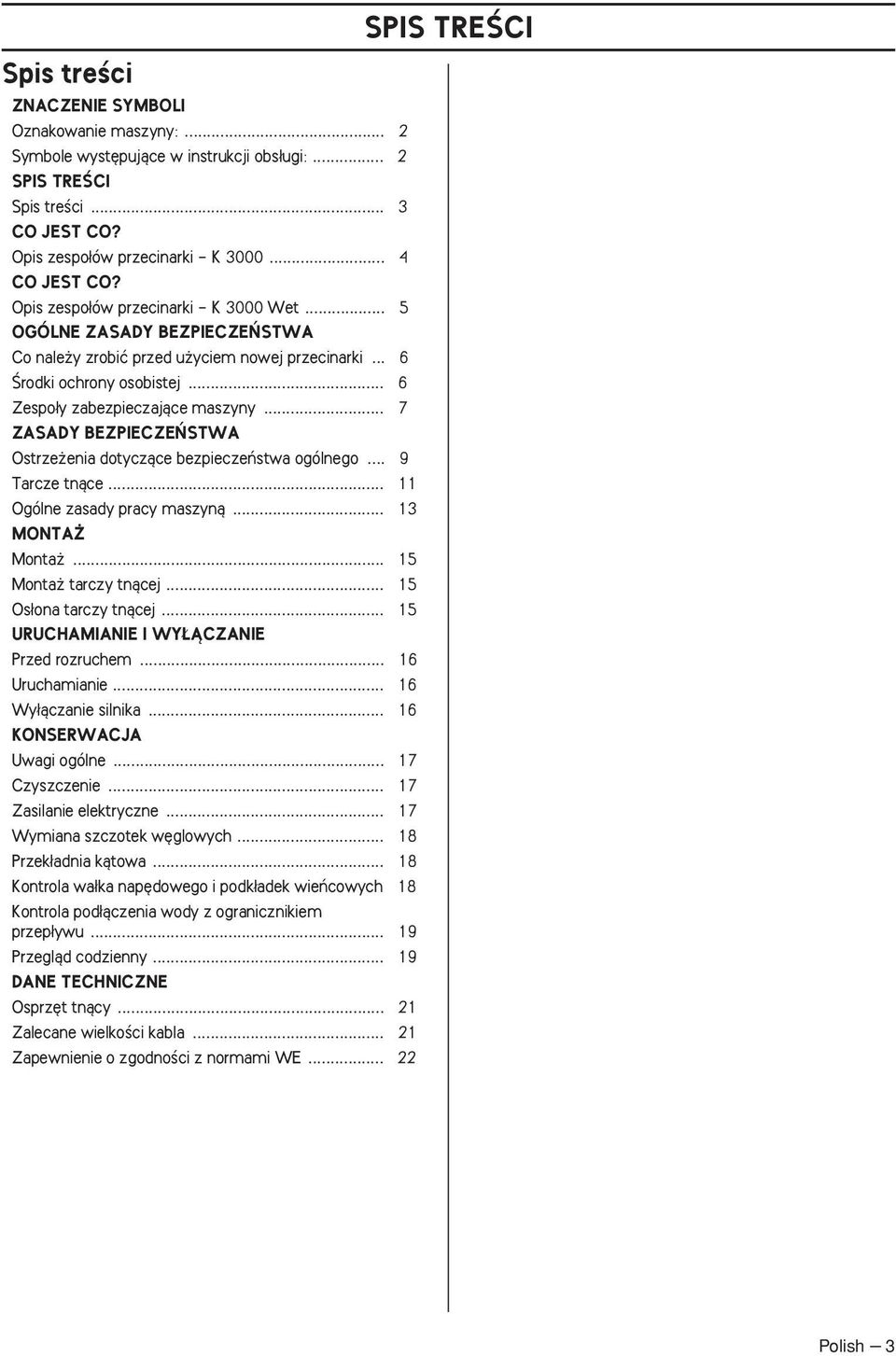

3 Spis treêci ZNACZENIE SYMBOLI Oznakowanie maszyny:... 2 Symbole wyst pujàce w instrukcji obs ugi:... 2 SPIS TREÂCI Spis treêci... 3 CO JEST CO? Opis zespo ów przecinarki - K CO JEST CO? Opis zespo ów przecinarki - K 3000 Wet... 5 OGÓLNE ZASADY BEZPIECZE STWA Co nale y zrobiç przed u yciem nowej przecinarki... 6 Ârodki ochrony osobistej... 6 Zespo y zabezpieczajàce maszyny... 7 ZASADY BEZPIECZE STWA Ostrze enia dotyczàce bezpieczeƒstwa ogólnego... 9 Tarcze tnàce Ogólne zasady pracy maszynà MONTA Monta Monta tarczy tnàcej Os ona tarczy tnàcej URUCHAMIANIE I WY ÑCZANIE Przed rozruchem Uruchamianie Wy àczanie silnika KONSERWACJA Uwagi ogólne Czyszczenie Zasilanie elektryczne Wymiana szczotek w glowych Przek adnia kàtowa Kontrola wa ka nap dowego i podk adek wieƒcowych 18 Kontrola pod àczenia wody z ogranicznikiem przep ywu Przeglàd codzienny DANE TECHNICZNE Osprz t tnàcy Zalecane wielkoêci kabla Zapewnienie o zgodnoêci z normami WE SPIS TREÂCI Polish 3

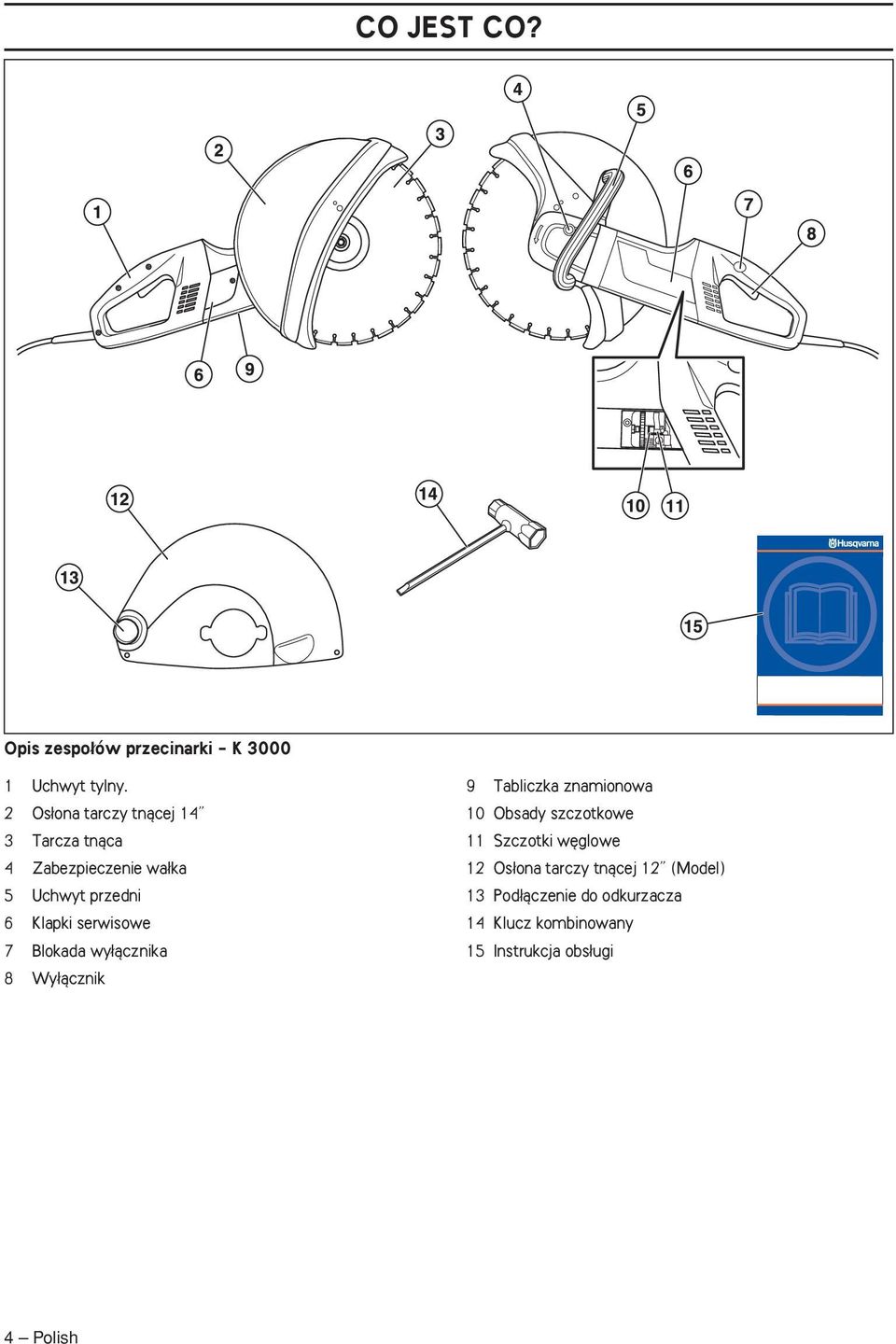

4 CO JEST CO? Opis zespo ów przecinarki - K Uchwyt tylny. 2 Os ona tarczy tnàcej 14 3 Tarcza tnàca 4 Zabezpieczenie wa ka 5 Uchwyt przedni 6 Klapki serwisowe 7 Blokada wy àcznika 8 Wy àcznik 9 Tabliczka znamionowa 10 Obsady szczotkowe 11 Szczotki w glowe 12 Os ona tarczy tnàcej 12 (Model) 13 Pod àczenie do odkurzacza 14 Klucz kombinowany 15 Instrukcja obs ugi 4 Polish

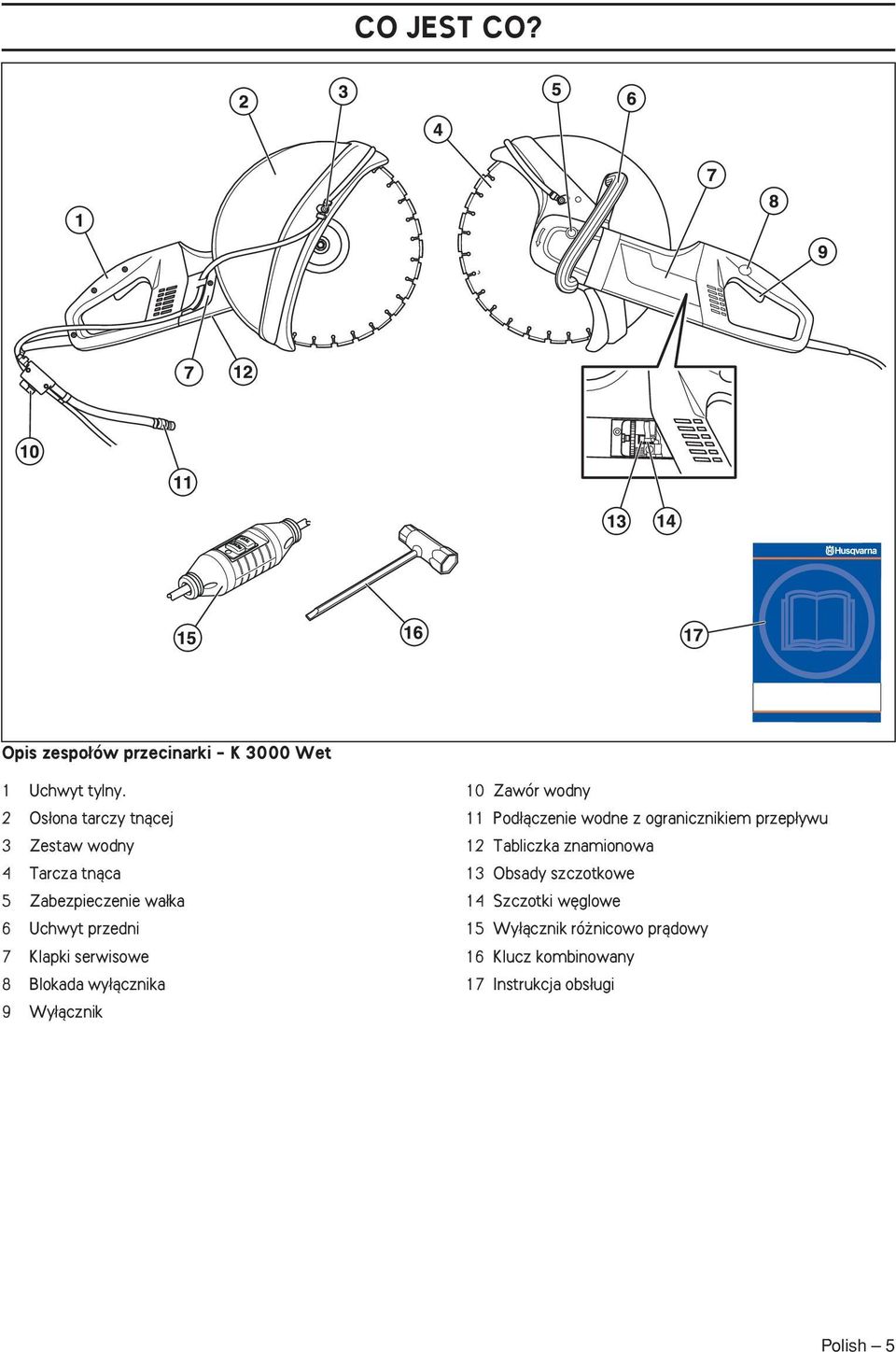

5 CO JEST CO? Opis zespo ów przecinarki - K 3000 Wet 1 Uchwyt tylny. 2 Os ona tarczy tnàcej 3 Zestaw wodny 4 Tarcza tnàca 5 Zabezpieczenie wa ka 6 Uchwyt przedni 7 Klapki serwisowe 8 Blokada wy àcznika 9 Wy àcznik 10 Zawór wodny 11 Pod àczenie wodne z ogranicznikiem przep ywu 12 Tabliczka znamionowa 13 Obsady szczotkowe 14 Szczotki w glowe 15 Wy àcznik ró nicowo pràdowy 16 Klucz kombinowany 17 Instrukcja obs ugi Polish 5

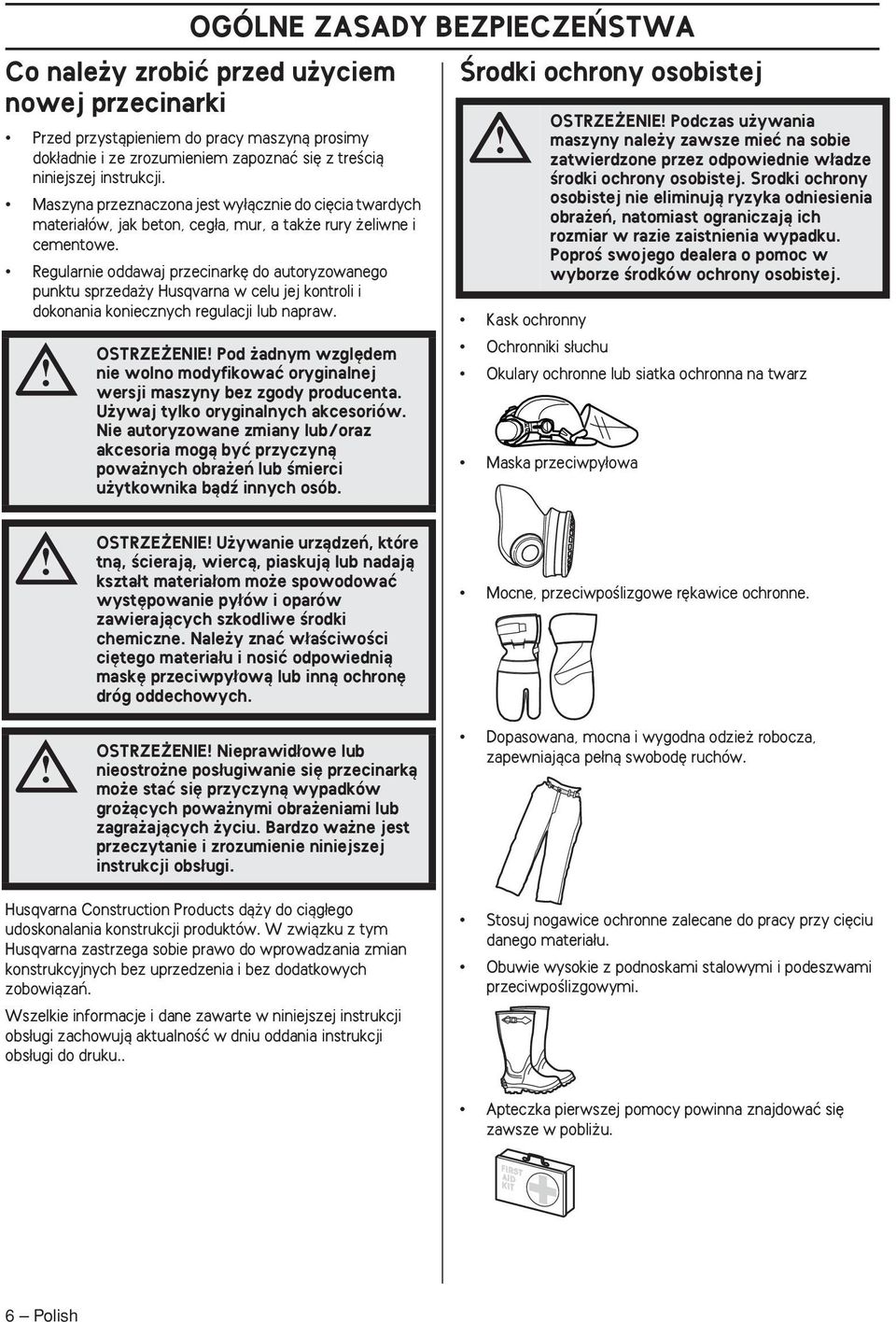

6 OGÓLNE ZASADY BEZPIECZE STWA Ârodki ochrony osobistej Co nale y zrobiç przed u yciem nowej przecinarki Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Maszyna przeznaczona jest wy àcznie do ci cia twardych materia ów, jak beton, ceg a, mur, a tak e rury eliwne i cementowe. Regularnie oddawaj przecinark do autoryzowanego punktu sprzeda y Husqvarna w celu jej kontroli i dokonania koniecznych regulacji lub napraw. OSTRZE ENIE Pod adnym wzgl dem nie wolno modyfikowaç oryginalnej wersji maszyny bez zgody producenta. U ywaj tylko oryginalnych akcesoriów. Nie autoryzowane zmiany lub/oraz akcesoria mogà byç przyczynà powa nych obra eƒ lub Êmierci u ytkownika bàdê innych osób. OSTRZE ENIE Podczas u ywania maszyny nale y zawsze mieç na sobie zatwierdzone przez odpowiednie w adze Êrodki ochrony osobistej. Srodki ochrony osobistej nie eliminujà ryzyka odniesienia obra eƒ, natomiast ograniczajà ich rozmiar w razie zaistnienia wypadku. PoproÊ swojego dealera o pomoc w wyborze Êrodków ochrony osobistej. Kask ochronny Ochronniki s uchu Okulary ochronne lub siatka ochronna na twarz Maska przeciwpy owa OSTRZE ENIE U ywanie urzàdzeƒ, które tnà, Êcierajà, wiercà, piaskujà lub nadajà kszta t materia om mo e spowodowaç wyst powanie py ów i oparów zawierajàcych szkodliwe Êrodki chemiczne. Nale y znaç w aêciwoêci ci tego materia u i nosiç odpowiednià mask przeciwpy owà lub innà ochron dróg oddechowych. OSTRZE ENIE Nieprawid owe lub nieostro ne pos ugiwanie si przecinarkà mo e staç si przyczynà wypadków gro àcych powa nymi obra eniami lub zagra ajàcych yciu. Bardzo wa ne jest przeczytanie i zrozumienie niniejszej instrukcji obs ugi. Mocne, przeciwpoêlizgowe r kawice ochronne. Dopasowana, mocna i wygodna odzie robocza, zapewniajàca pe nà swobod ruchów. Husqvarna Construction Products dà y do ciàg ego udoskonalania konstrukcji produktów. W zwiàzku z tym Husqvarna zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych bez uprzedzenia i bez dodatkowych zobowiàzaƒ. Wszelkie informacje i dane zawarte w niniejszej instrukcji obs ugi zachowujà aktualnoêç w dniu oddania instrukcji obs ugi do druku.. Stosuj nogawice ochronne zalecane do pracy przy ci ciu danego materia u. Obuwie wysokie z podnoskami stalowymi i podeszwami przeciwpoêlizgowymi. Apteczka pierwszej pomocy powinna znajdowaç si zawsze w pobli u. 6 Polish

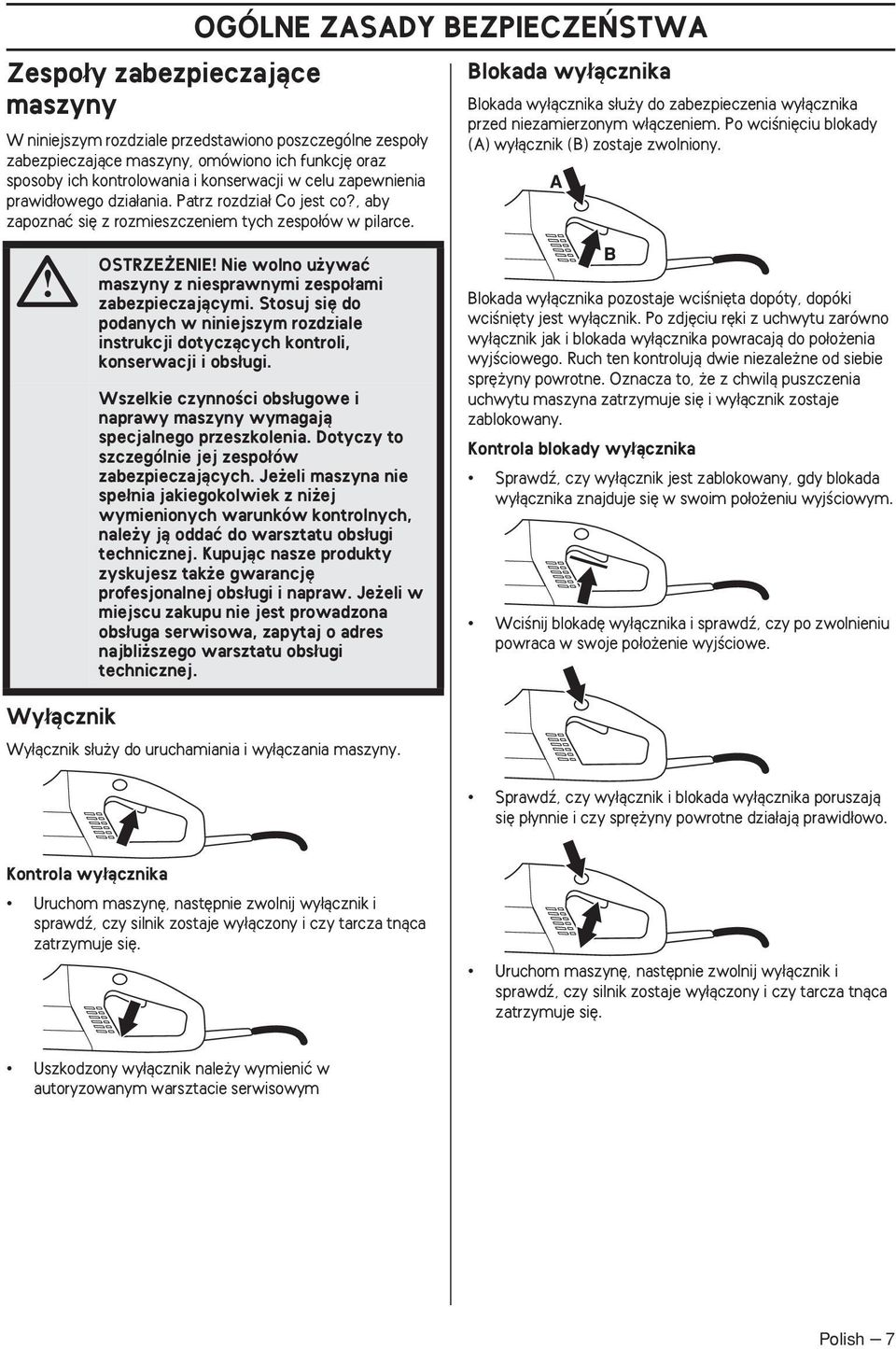

7 Zespo y zabezpieczajàce maszyny OGÓLNE ZASADY BEZPIECZE STWA W niniejszym rozdziale przedstawiono poszczególne zespo y zabezpieczajàce maszyny, omówiono ich funkcj oraz sposoby ich kontrolowania i konserwacji w celu zapewnienia prawid owego dzia ania. Patrz rozdzia Co jest co?, aby zapoznaç si z rozmieszczeniem tych zespo ów w pilarce. Blokada wy àcznika Blokada wy àcznika s u y do zabezpieczenia wy àcznika przed niezamierzonym w àczeniem. Po wciêni ciu blokady (A) wy àcznik (B) zostaje zwolniony. OSTRZE ENIE Nie wolno u ywaç maszyny z niesprawnymi zespo ami zabezpieczajàcymi. Stosuj si do podanych w niniejszym rozdziale instrukcji dotyczàcych kontroli, konserwacji i obs ugi. Wszelkie czynnoêci obs ugowe i naprawy maszyny wymagajà specjalnego przeszkolenia. Dotyczy to szczególnie jej zespo ów zabezpieczajàcych. Je eli maszyna nie spe nia jakiegokolwiek z ni ej wymienionych warunków kontrolnych, nale y jà oddaç do warsztatu obs ugi technicznej. Kupujàc nasze produkty zyskujesz tak e gwarancj profesjonalnej obs ugi i napraw. Je eli w miejscu zakupu nie jest prowadzona obs uga serwisowa, zapytaj o adres najbli szego warsztatu obs ugi technicznej. Blokada wy àcznika pozostaje wciêni ta dopóty, dopóki wciêni ty jest wy àcznik. Po zdj ciu r ki z uchwytu zarówno wy àcznik jak i blokada wy àcznika powracajà do po o enia wyjêciowego. Ruch ten kontrolujà dwie niezale ne od siebie spr yny powrotne. Oznacza to, e z chwilà puszczenia uchwytu maszyna zatrzymuje si i wy àcznik zostaje zablokowany. Kontrola blokady wy àcznika Sprawdê, czy wy àcznik jest zablokowany, gdy blokada wy àcznika znajduje si w swoim po o eniu wyjêciowym. WciÊnij blokad wy àcznika i sprawdê, czy po zwolnieniu powraca w swoje po o enie wyjêciowe. Wy àcznik Wy àcznik s u y do uruchamiania i wy àczania maszyny. Sprawdê, czy wy àcznik i blokada wy àcznika poruszajà si p ynnie i czy spr yny powrotne dzia ajà prawid owo. Kontrola wy àcznika Uruchom maszyn, nast pnie zwolnij wy àcznik i sprawdê, czy silnik zostaje wy àczony i czy tarcza tnàca zatrzymuje si. Uruchom maszyn, nast pnie zwolnij wy àcznik i sprawdê, czy silnik zostaje wy àczony i czy tarcza tnàca zatrzymuje si. Uszkodzony wy àcznik nale y wymieniç w autoryzowanym warsztacie serwisowym Polish 7

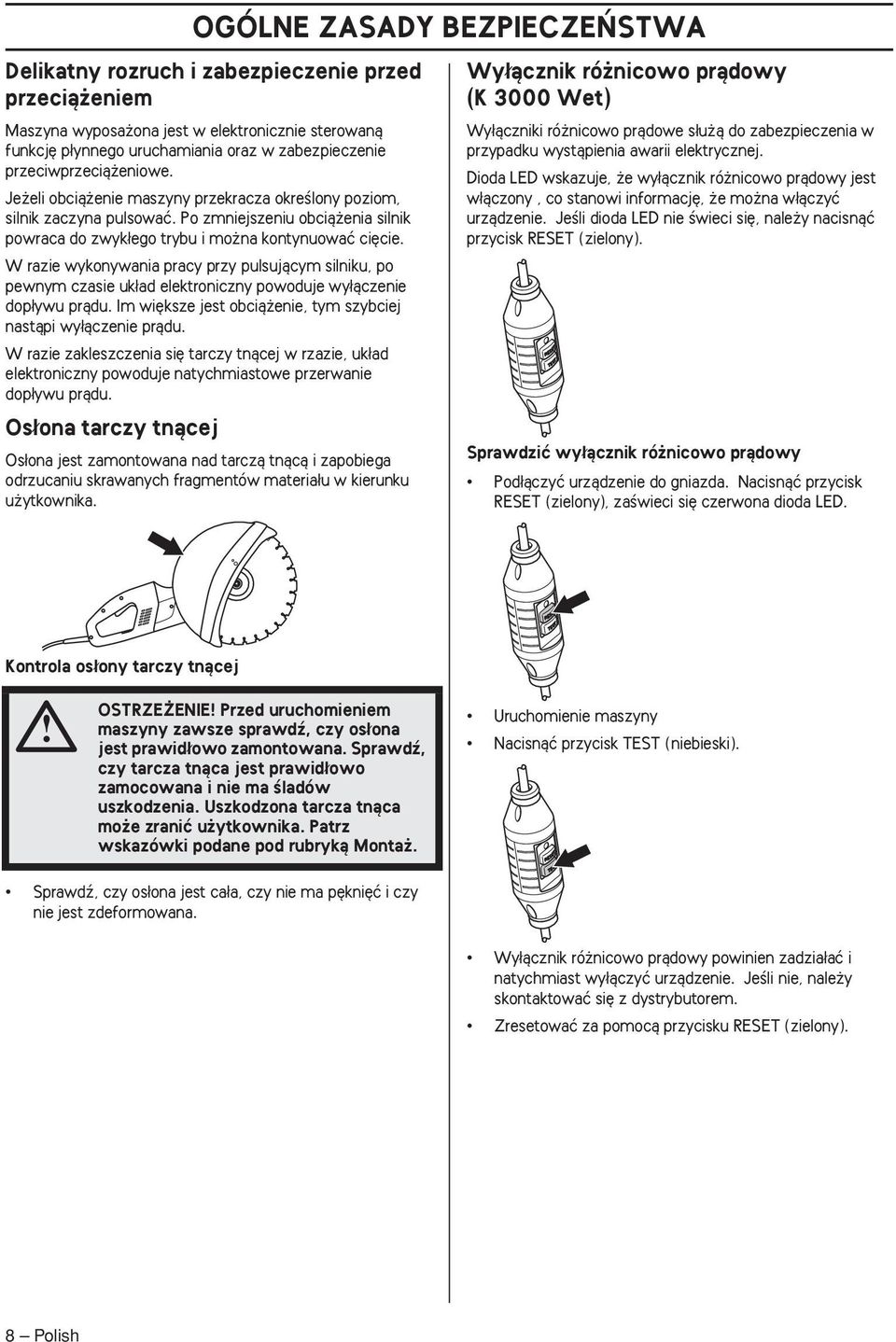

8 OGÓLNE ZASADY BEZPIECZE STWA Delikatny rozruch i zabezpieczenie przed przecià eniem Maszyna wyposa ona jest w elektronicznie sterowanà funkcj p ynnego uruchamiania oraz w zabezpieczenie przeciwprzecià eniowe. Je eli obcià enie maszyny przekracza okreêlony poziom, silnik zaczyna pulsowaç. Po zmniejszeniu obcià enia silnik powraca do zwyk ego trybu i mo na kontynuowaç ci cie. W razie wykonywania pracy przy pulsujàcym silniku, po pewnym czasie uk ad elektroniczny powoduje wy àczenie dop ywu pràdu. Im wi ksze jest obcià enie, tym szybciej nastàpi wy àczenie pràdu. W razie zakleszczenia si tarczy tnàcej w rzazie, uk ad elektroniczny powoduje natychmiastowe przerwanie dop ywu pràdu. Os ona tarczy tnàcej Os ona jest zamontowana nad tarczà tnàcà i zapobiega odrzucaniu skrawanych fragmentów materia u w kierunku u ytkownika. Wy àcznik ró nicowo pràdowy (K 3000 Wet) Wy àczniki ró nicowo pràdowe s u à do zabezpieczenia w przypadku wystàpienia awarii elektrycznej. Dioda LED wskazuje, e wy àcznik ró nicowo pràdowy jest w àczony, co stanowi informacj, e mo na w àczyç urzàdzenie. JeÊli dioda LED nie Êwieci si, nale y nacisnàç przycisk RESET (zielony). Sprawdziç wy àcznik ró nicowo pràdowy Pod àczyç urzàdzenie do gniazda. Nacisnàç przycisk RESET (zielony), zaêwieci si czerwona dioda LED. Kontrola os ony tarczy tnàcej OSTRZE ENIE Przed uruchomieniem maszyny zawsze sprawdê, czy os ona jest prawid owo zamontowana. Sprawdê, czy tarcza tnàca jest prawid owo zamocowana i nie ma Êladów uszkodzenia. Uszkodzona tarcza tnàca mo e zraniç u ytkownika. Patrz wskazówki podane pod rubrykà Monta. Uruchomienie maszyny Nacisnàç przycisk TEST (niebieski). Sprawdê, czy os ona jest ca a, czy nie ma p kni ç i czy nie jest zdeformowana. Wy àcznik ró nicowo pràdowy powinien zadzia aç i natychmiast wy àczyç urzàdzenie. JeÊli nie, nale y skontaktowaç si z dystrybutorem. Zresetowaç za pomocà przycisku RESET (zielony). 8 Polish

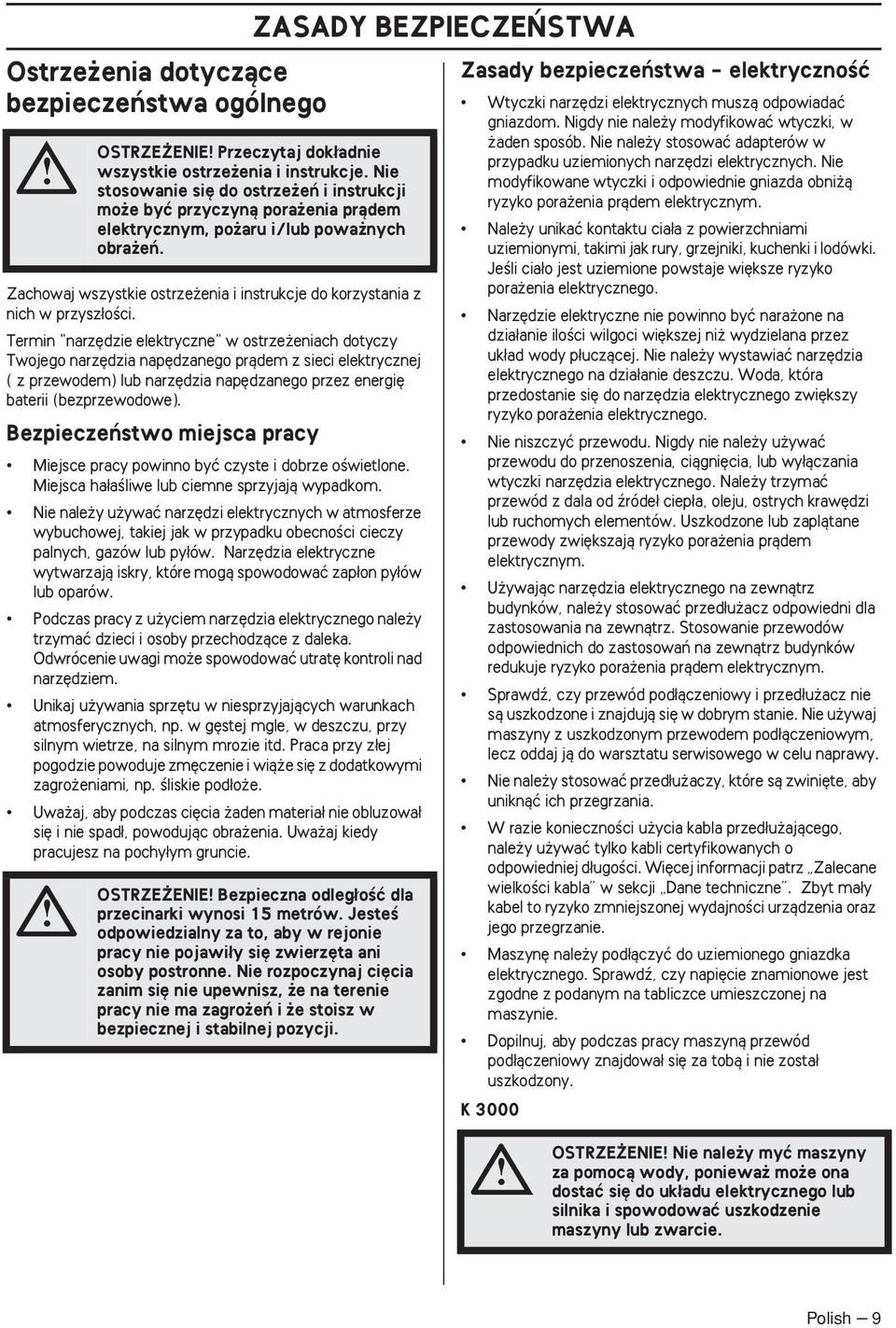

9 Ostrze enia dotyczàce bezpieczeƒstwa ogólnego Zachowaj wszystkie ostrze enia i instrukcje do korzystania z nich w przysz oêci. Termin "narz dzie elektryczne" w ostrze eniach dotyczy Twojego narz dzia nap dzanego pràdem z sieci elektrycznej ( z przewodem) lub narz dzia nap dzanego przez energi baterii (bezprzewodowe). Bezpieczeƒstwo miejsca pracy Miejsce pracy powinno byç czyste i dobrze oêwietlone. Miejsca ha aêliwe lub ciemne sprzyjajà wypadkom. Nie nale y u ywaç narz dzi elektrycznych w atmosferze wybuchowej, takiej jak w przypadku obecnoêci cieczy palnych, gazów lub py ów. Narz dzia elektryczne wytwarzajà iskry, które mogà spowodowaç zap on py ów lub oparów. Podczas pracy z u yciem narz dzia elektrycznego nale y trzymaç dzieci i osoby przechodzàce z daleka. Odwrócenie uwagi mo e spowodowaç utrat kontroli nad narz dziem. Unikaj u ywania sprz tu w niesprzyjajàcych warunkach atmosferycznych, np. w g stej mgle, w deszczu, przy silnym wietrze, na silnym mrozie itd. Praca przy z ej pogodzie powoduje zm czenie i wià e si z dodatkowymi zagro eniami, np. Êliskie pod o e. Uwa aj, aby podczas ci cia aden materia nie obluzowa si i nie spad, powodujàc obra enia. Uwa aj kiedy pracujesz na pochy ym gruncie. ZASADY BEZPIECZE STWA OSTRZE ENIE Przeczytaj dok adnie wszystkie ostrze enia i instrukcje. Nie stosowanie si do ostrze eƒ i instrukcji mo e byç przyczynà pora enia pràdem elektrycznym, po aru i/lub powa nych obra eƒ. OSTRZE ENIE Bezpieczna odleg oêç dla przecinarki wynosi 15 metrów. JesteÊ odpowiedzialny za to, aby w rejonie pracy nie pojawi y si zwierz ta ani osoby postronne. Nie rozpoczynaj ci cia zanim si nie upewnisz, e na terenie pracy nie ma zagro eƒ i e stoisz w bezpiecznej i stabilnej pozycji. Zasady bezpieczeƒstwa - elektrycznoêç Wtyczki narz dzi elektrycznych muszà odpowiadaç gniazdom. Nigdy nie nale y modyfikowaç wtyczki, w aden sposób. Nie nale y stosowaç adapterów w przypadku uziemionych narz dzi elektrycznych. Nie modyfikowane wtyczki i odpowiednie gniazda obni à ryzyko pora enia pràdem elektrycznym. Nale y unikaç kontaktu cia a z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki i lodówki. JeÊli cia o jest uziemione powstaje wi ksze ryzyko pora enia elektrycznego. Narz dzie elektryczne nie powinno byç nara one na dzia anie iloêci wilgoci wi kszej ni wydzielana przez uk ad wody p uczàcej. Nie nale y wystawiaç narz dzia elektrycznego na dzia anie deszczu. Woda, która przedostanie si do narz dzia elektrycznego zwi kszy ryzyko pora enia elektrycznego. Nie niszczyç przewodu. Nigdy nie nale y u ywaç przewodu do przenoszenia, ciàgni cia, lub wy àczania wtyczki narz dzia elektrycznego. Nale y trzymaç przewód z dala od êróde ciep a, oleju, ostrych kraw dzi lub ruchomych elementów. Uszkodzone lub zaplàtane przewody zwi kszajà ryzyko pora enia pràdem elektrycznym. U ywajàc narz dzia elektrycznego na zewnàtrz budynków, nale y stosowaç przed u acz odpowiedni dla zastosowania na zewnàtrz. Stosowanie przewodów odpowiednich do zastosowaƒ na zewnàtrz budynków redukuje ryzyko pora enia pràdem elektrycznym. Sprawdê, czy przewód pod àczeniowy i przed u acz nie sà uszkodzone i znajdujà si w dobrym stanie. Nie u ywaj maszyny z uszkodzonym przewodem pod àczeniowym, lecz oddaj jà do warsztatu serwisowego w celu naprawy. Nie nale y stosowaç przed u aczy, które sà zwini te, aby uniknàç ich przegrzania. W razie koniecznoêci u ycia kabla przed u ajàcego, nale y u ywaç tylko kabli certyfikowanych o odpowiedniej d ugoêci. Wi cej informacji patrz Zalecane wielkoêci kabla w sekcji Dane techniczne. Zbyt ma y kabel to ryzyko zmniejszonej wydajnoêci urzàdzenia oraz jego przegrzanie. Maszyn nale y pod àczyç do uziemionego gniazdka elektrycznego. Sprawdê, czy napi cie znamionowe jest zgodne z podanym na tabliczce umieszczonej na maszynie. Dopilnuj, aby podczas pracy maszynà przewód pod àczeniowy znajdowa si za tobà i nie zosta uszkodzony. K 3000 OSTRZE ENIE Nie nale y myç maszyny za pomocà wody, poniewa mo e ona dostaç si do uk adu elektrycznego lub silnika i spowodowaç uszkodzenie maszyny lub zwarcie. Polish 9

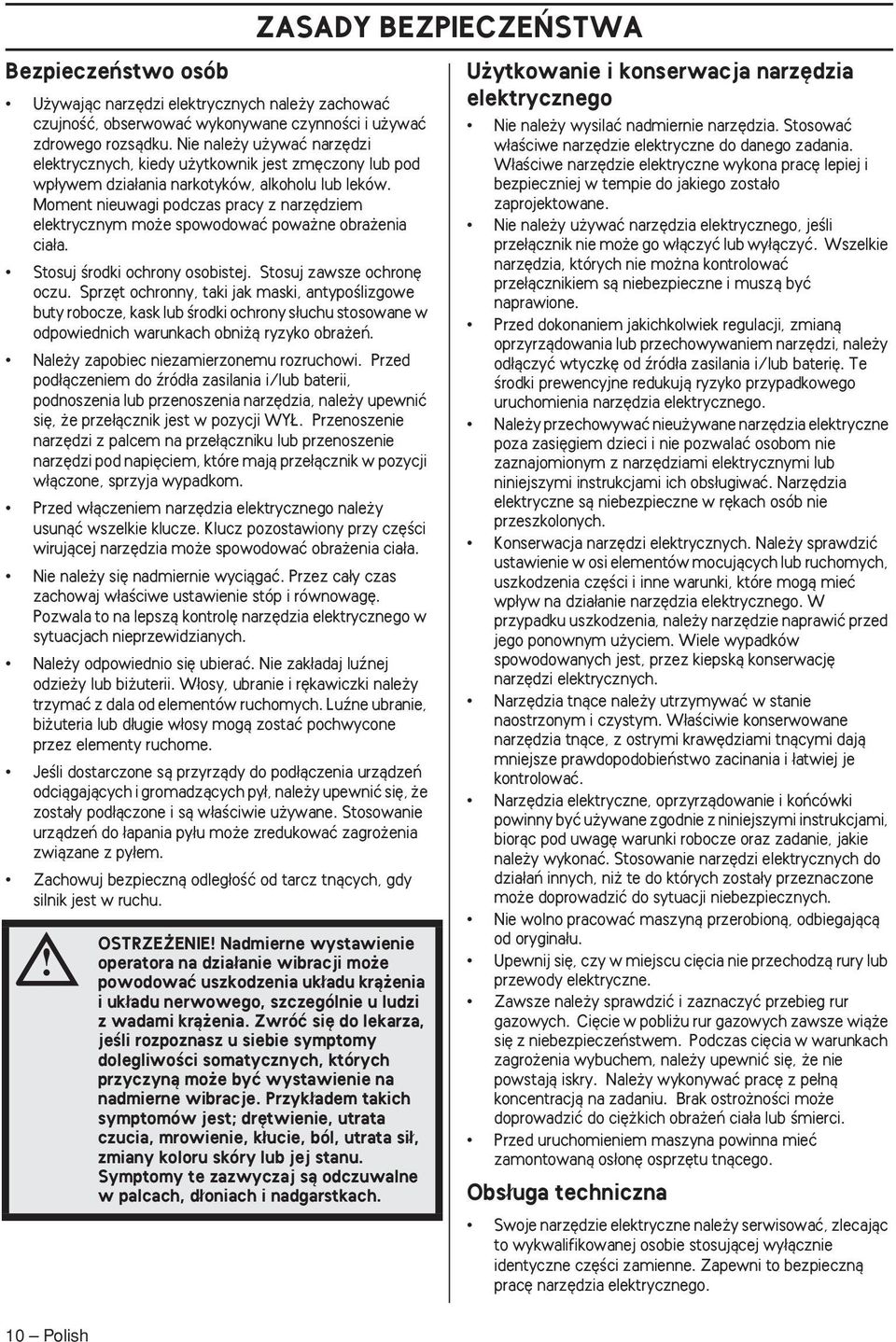

10 Bezpieczeƒstwo osób U ywajàc narz dzi elektrycznych nale y zachowaç czujnoêç, obserwowaç wykonywane czynnoêci i u ywaç zdrowego rozsàdku. Nie nale y u ywaç narz dzi elektrycznych, kiedy u ytkownik jest zm czony lub pod wp ywem dzia ania narkotyków, alkoholu lub leków. Moment nieuwagi podczas pracy z narz dziem elektrycznym mo e spowodowaç powa ne obra enia cia a. Stosuj Êrodki ochrony osobistej. Stosuj zawsze ochron oczu. Sprz t ochronny, taki jak maski, antypoêlizgowe buty robocze, kask lub Êrodki ochrony s uchu stosowane w odpowiednich warunkach obni à ryzyko obra eƒ. Nale y zapobiec niezamierzonemu rozruchowi. Przed pod àczeniem do êród a zasilania i/lub baterii, podnoszenia lub przenoszenia narz dzia, nale y upewniç si, e prze àcznik jest w pozycji WY. Przenoszenie narz dzi z palcem na prze àczniku lub przenoszenie narz dzi pod napi ciem, które majà prze àcznik w pozycji w àczone, sprzyja wypadkom. Przed w àczeniem narz dzia elektrycznego nale y usunàç wszelkie klucze. Klucz pozostawiony przy cz Êci wirujàcej narz dzia mo e spowodowaç obra enia cia a. Nie nale y si nadmiernie wyciàgaç. Przez ca y czas zachowaj w aêciwe ustawienie stóp i równowag. Pozwala to na lepszà kontrol narz dzia elektrycznego w sytuacjach nieprzewidzianych. Nale y odpowiednio si ubieraç. Nie zak adaj luênej odzie y lub bi uterii. W osy, ubranie i r kawiczki nale y trzymaç z dala od elementów ruchomych. Luêne ubranie, bi uteria lub d ugie w osy mogà zostaç pochwycone przez elementy ruchome. JeÊli dostarczone sà przyrzàdy do pod àczenia urzàdzeƒ odciàgajàcych i gromadzàcych py, nale y upewniç si, e zosta y pod àczone i sà w aêciwie u ywane. Stosowanie urzàdzeƒ do apania py u mo e zredukowaç zagro enia zwiàzane z py em. Zachowuj bezpiecznà odleg oêç od tarcz tnàcych, gdy silnik jest w ruchu. ZASADY BEZPIECZE STWA OSTRZE ENIE Nadmierne wystawienie operatora na dzia anie wibracji mo e powodowaç uszkodzenia uk adu krà enia i uk adu nerwowego, szczególnie u ludzi z wadami krà enia. Zwróç si do lekarza, jeêli rozpoznasz u siebie symptomy dolegliwoêci somatycznych, których przyczynà mo e byç wystawienie na nadmierne wibracje. Przyk adem takich symptomów jest; dr twienie, utrata czucia, mrowienie, k ucie, ból, utrata si, zmiany koloru skóry lub jej stanu. Symptomy te zazwyczaj sà odczuwalne w palcach, d oniach i nadgarstkach. U ytkowanie i konserwacja narz dzia elektrycznego Nie nale y wysilaç nadmiernie narz dzia. Stosowaç w aêciwe narz dzie elektryczne do danego zadania. W aêciwe narz dzie elektryczne wykona prac lepiej i bezpieczniej w tempie do jakiego zosta o zaprojektowane. Nie nale y u ywaç narz dzia elektrycznego, jeêli prze àcznik nie mo e go w àczyç lub wy àczyç. Wszelkie narz dzia, których nie mo na kontrolowaç prze àcznikiem sà niebezpieczne i muszà byç naprawione. Przed dokonaniem jakichkolwiek regulacji, zmianà oprzyrzàdowania lub przechowywaniem narz dzi, nale y od àczyç wtyczk od êród a zasilania i/lub bateri. Te Êrodki prewencyjne redukujà ryzyko przypadkowego uruchomienia narz dzia elektrycznego. Nale y przechowywaç nieu ywane narz dzia elektryczne poza zasi giem dzieci i nie pozwalaç osobom nie zaznajomionym z narz dziami elektrycznymi lub niniejszymi instrukcjami ich obs ugiwaç. Narz dzia elektryczne sà niebezpieczne w r kach osób nie przeszkolonych. Konserwacja narz dzi elektrycznych. Nale y sprawdziç ustawienie w osi elementów mocujàcych lub ruchomych, uszkodzenia cz Êci i inne warunki, które mogà mieç wp yw na dzia anie narz dzia elektrycznego. W przypadku uszkodzenia, nale y narz dzie naprawiç przed jego ponownym u yciem. Wiele wypadków spowodowanych jest, przez kiepskà konserwacj narz dzi elektrycznych. Narz dzia tnàce nale y utrzymywaç w stanie naostrzonym i czystym. W aêciwie konserwowane narz dzia tnàce, z ostrymi kraw dziami tnàcymi dajà mniejsze prawdopodobieƒstwo zacinania i atwiej je kontrolowaç. Narz dzia elektryczne, oprzyrzàdowanie i koƒcówki powinny byç u ywane zgodnie z niniejszymi instrukcjami, bioràc pod uwag warunki robocze oraz zadanie, jakie nale y wykonaç. Stosowanie narz dzi elektrycznych do dzia aƒ innych, ni te do których zosta y przeznaczone mo e doprowadziç do sytuacji niebezpiecznych. Nie wolno pracowaç maszynà przerobionà, odbiegajàcà od orygina u. Upewnij si, czy w miejscu ci cia nie przechodzà rury lub przewody elektryczne. Zawsze nale y sprawdziç i zaznaczyç przebieg rur gazowych. Ci cie w pobli u rur gazowych zawsze wià e si z niebezpieczeƒstwem. Podczas ci cia w warunkach zagro enia wybuchem, nale y upewniç si, e nie powstajà iskry. Nale y wykonywaç prac z pe nà koncentracjà na zadaniu. Brak ostro noêci mo e doprowadziç do ci kich obra eƒ cia a lub Êmierci. Przed uruchomieniem maszyna powinna mieç zamontowanà os on osprz tu tnàcego. Obs uga techniczna Swoje narz dzie elektryczne nale y serwisowaç, zlecajàc to wykwalifikowanej osobie stosujàcej wy àcznie identyczne cz Êci zamienne. Zapewni to bezpiecznà prac narz dzia elektrycznego. 10 Polish

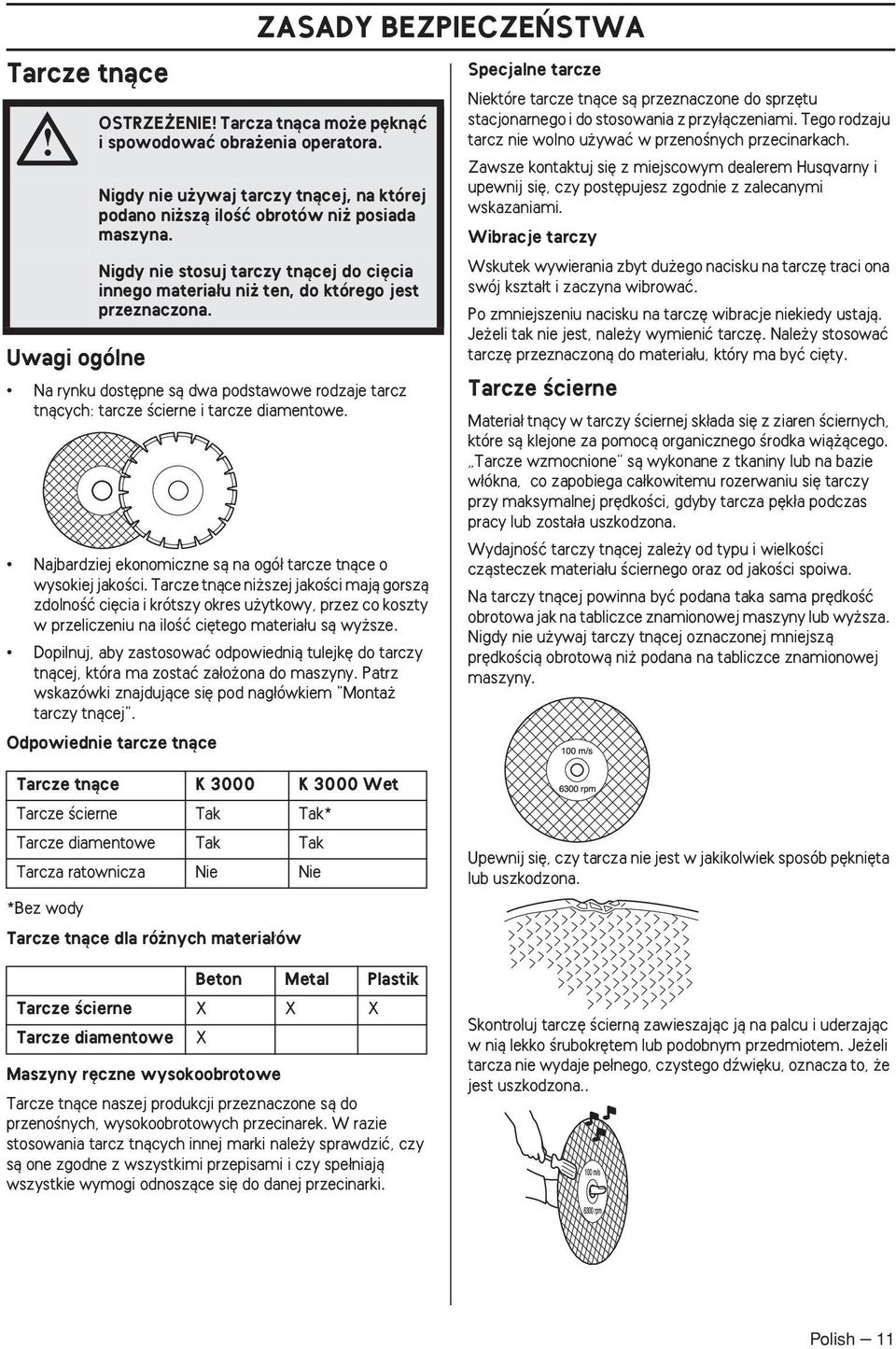

11 Tarcze tnàce Uwagi ogólne Na rynku dost pne sà dwa podstawowe rodzaje tarcz tnàcych: tarcze Êcierne i tarcze diamentowe. Najbardziej ekonomiczne sà na ogó tarcze tnàce o wysokiej jakoêci. Tarcze tnàce ni szej jakoêci majà gorszà zdolnoêç ci cia i krótszy okres u ytkowy, przez co koszty w przeliczeniu na iloêç ci tego materia u sà wy sze. Dopilnuj, aby zastosowaç odpowiednià tulejk do tarczy tnàcej, która ma zostaç za o ona do maszyny. Patrz wskazówki znajdujàce si pod nag ówkiem "Monta tarczy tnàcej". Odpowiednie tarcze tnàce ZASADY BEZPIECZE STWA OSTRZE ENIE Tarcza tnàca mo e p knàç i spowodowaç obra enia operatora. Nigdy nie u ywaj tarczy tnàcej, na której podano ni szà iloêç obrotów ni posiada maszyna. Nigdy nie stosuj tarczy tnàcej do ci cia innego materia u ni ten, do którego jest przeznaczona. Specjalne tarcze Niektóre tarcze tnàce sà przeznaczone do sprz tu stacjonarnego i do stosowania z przy àczeniami. Tego rodzaju tarcz nie wolno u ywaç w przenoênych przecinarkach. Zawsze kontaktuj si z miejscowym dealerem Husqvarny i upewnij si, czy post pujesz zgodnie z zalecanymi wskazaniami. Wibracje tarczy Wskutek wywierania zbyt du ego nacisku na tarcz traci ona swój kszta t i zaczyna wibrowaç. Po zmniejszeniu nacisku na tarcz wibracje niekiedy ustajà. Je eli tak nie jest, nale y wymieniç tarcz. Nale y stosowaç tarcz przeznaczonà do materia u, który ma byç ci ty. Tarcze Êcierne Materia tnàcy w tarczy Êciernej sk ada si z ziaren Êciernych, które sà klejone za pomocà organicznego Êrodka wià àcego. Tarcze wzmocnione sà wykonane z tkaniny lub na bazie w ókna, co zapobiega ca kowitemu rozerwaniu si tarczy przy maksymalnej pr dkoêci, gdyby tarcza p k a podczas pracy lub zosta a uszkodzona. WydajnoÊç tarczy tnàcej zale y od typu i wielkoêci czàsteczek materia u Êciernego oraz od jakoêci spoiwa. Na tarczy tnàcej powinna byç podana taka sama pr dkoêç obrotowa jak na tabliczce znamionowej maszyny lub wy sza. Nigdy nie u ywaj tarczy tnàcej oznaczonej mniejszà pr dkoêcià obrotowà ni podana na tabliczce znamionowej maszyny. Tarcze tnàce K 3000 K 3000 Wet Tarcze Êcierne Tak Tak* Tarcze diamentowe Tak Tak Tarcza ratownicza Nie Nie *Bez wody Tarcze tnàce dla ró nych materia ów Beton Metal Plastik Tarcze Êcierne X X X Tarcze diamentowe X Maszyny r czne wysokoobrotowe Tarcze tnàce naszej produkcji przeznaczone sà do przenoênych, wysokoobrotowych przecinarek. W razie stosowania tarcz tnàcych innej marki nale y sprawdziç, czy sà one zgodne z wszystkimi przepisami i czy spe niajà wszystkie wymogi odnoszàce si do danej przecinarki. Upewnij si, czy tarcza nie jest w jakikolwiek sposób p kni ta lub uszkodzona. Skontroluj tarcz Êciernà zawieszajàc jà na palcu i uderzajàc w nià lekko Êrubokr tem lub podobnym przedmiotem. Je eli tarcza nie wydaje pe nego, czystego dêwi ku, oznacza to, e jest uszkodzona.. Polish 11

12 ZASADY BEZPIECZE STWA Tarcze Êcierne dla ró nych materia ów Typ tarczy Tarcza do betonu Tarcza do metalu Tarcze diamentowe Materia Beton, asfalt, kamienie, ceg y, eliwo, aluminium, miedê, mosiàdz, kable, guma, tworzywa sztuczne etc. Stal, stopy stali i inne twarde metale. OSTRZE ENIE Unikaç u ywania tarcz Êciernych razem z wodà. WydajnoÊç tarczy Êciernej jest gorsza, je eli zosta a ona wystawiona na dzia anie wilgoci. OSTRZE ENIE Podczas ci cia tworzyw sztucznych tarczà diamentowà mogà powstawaç odbicia, gdy ci ty materia wskutek nagrzania zacznie si topiç i przyklejaç do tarczy. Materia Tarcze diamentowe mo na z powodzeniem stosowaç do ci cia muru, zbrojonego betonu i innych materia ów z o onych. Dost pne sà tarcze diamentowe o ró nym stopniu twardoêci. "Mi kkie" tarcze diamentowe charakteryzujà si stosunkowo krótkim okresem u ytkowym i du à zdolnoêcià ci cia. Sà one stosowane do twardych materia ów, jak np. granit lub twardy beton. "Twarde" tarcze diamentowe charakteryzujà si d u szym okresem u ytkowym lecz mniejszà zdolnoêcià ci cia. Stosuje si je do mi kkich materia ów, jak np. ceg a lub asfalt. Ostrzenie tarcz diamentowych Tarcze diamentowe mogà ulec st pieniu w razie stosowania nieprawid owego nacisku podczas ci cia lub w skutek ci cia niektórych materia ów, np. silnie zbrojonego betonu. Ci cie t pà tarczà diamentowà powoduje jej przegrzanie, co z kolei mo e byç przyczynà odpadania segmentów diamentowych. Tarcz mo na ostrzyç poprzez ci cie nià mi kkiego materia u Êciernego, np. piaskowca lub ceg y. Ci cie na sucho przy pomocy tarczy diamentowej Tarcze diamentowe sk adajà si ze stalowego trzonu oraz z segmentów zawierajàcych diamenty przemys owe. Stosowanie tarcz diamentowych pozwala na obni enie kosztów w przeliczeniu na iloêç ci ç, rzadziej wymagana jest wymiana tarczy i mo liwe jest ciàg e zachowywanie g bokoêci ci cia. Stosujàc tarcze diamentowe dopilnuj, aby obraca y si one w kierunku oznaczonym znajdujàcymi si na nich strza kami. OSTRZE ENIE Tarcze diamentowe znacznie si rozgrzewajà podczas ci cia. Rozgrzana tarcza mo e ulec deformacji i byç przyczynà uszkodzenia maszyny oraz urazów u ytkownika. Podczas ci cia na sucho nale y ch odziç tarcz wyjmujàc jà w tym celu z rzazu co sekund i pozwalajàc wirowaç swobodnie przez 10 sekund. Ci cie tarczà diamentowà na mokro (K 3000 Wet) Ch odzenie wodne stosuje si w celu ch odzenia tarczy tnàcej podczas ci cia betonu. Wyd u a to okres u ytkowy tarczy oraz zmniejsza pylenie. Na maszynie znajduje si strza ka wskazujàca kierunek obrotów wa ka, na którym osadzona jest tarcza. OSTRZE ENIE Tarcze diamentowe znacznie si rozgrzewajà podczas ci cia. Rozgrzana tarcza mo e ulec deformacji i byç przyczynà uszkodzenia maszyny oraz urazów u ytkownika. Podczas ci cia na mokro tarcza diamentowa jest ch odzona w sposób ciàg y. U ywaj wy àcznie ostrych tarcz diamentowych. 12 Polish

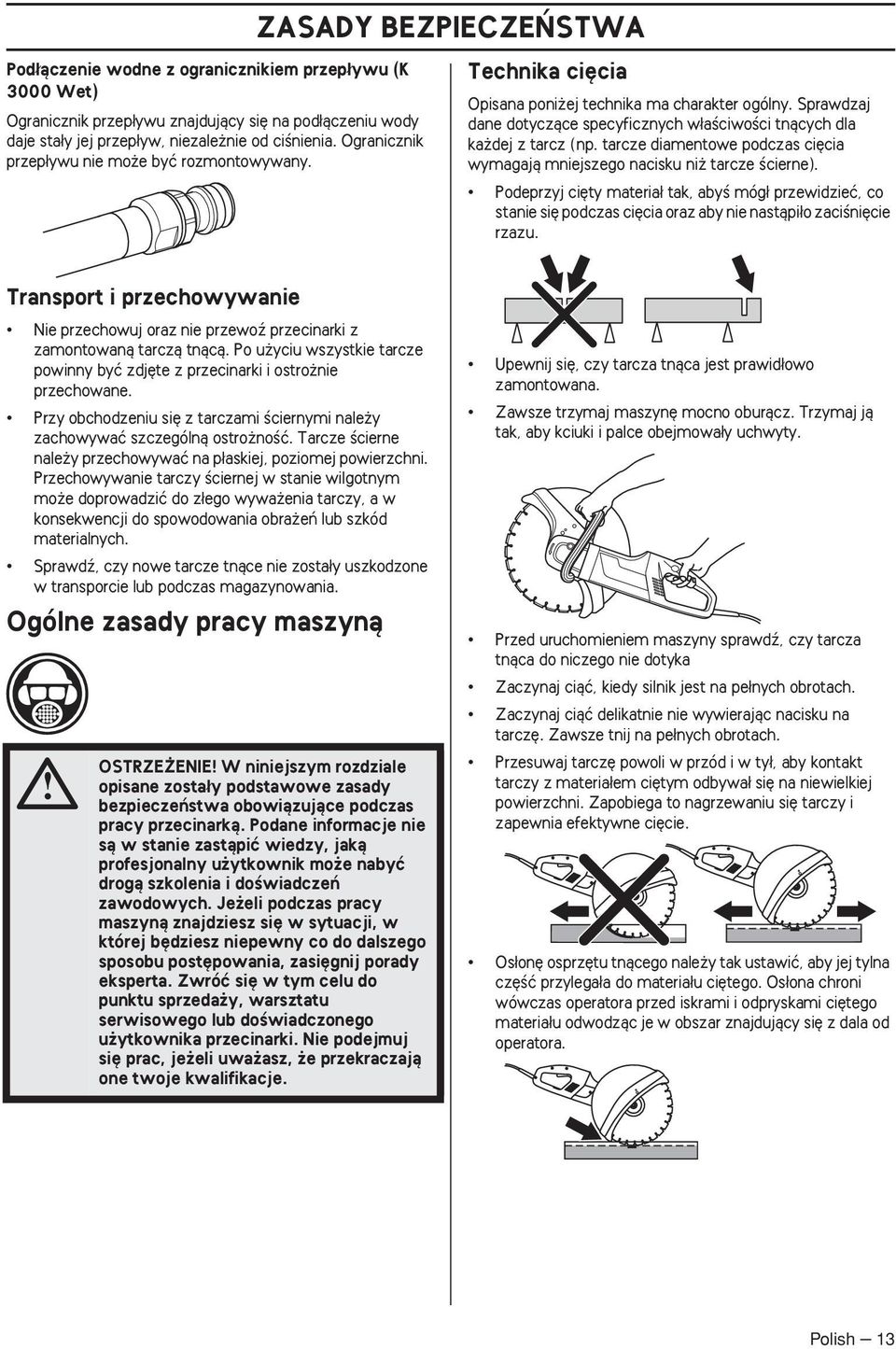

13 ZASADY BEZPIECZE STWA Pod àczenie wodne z ogranicznikiem przep ywu (K 3000 Wet) Ogranicznik przep ywu znajdujàcy si na pod àczeniu wody daje sta y jej przep yw, niezale nie od ciênienia. Ogranicznik przep ywu nie mo e byç rozmontowywany. Technika ci cia Opisana poni ej technika ma charakter ogólny. Sprawdzaj dane dotyczàce specyficznych w aêciwoêci tnàcych dla ka dej z tarcz (np. tarcze diamentowe podczas ci cia wymagajà mniejszego nacisku ni tarcze Êcierne). Podeprzyj ci ty materia tak, abyê móg przewidzieç, co stanie si podczas ci cia oraz aby nie nastàpi o zaciêni cie rzazu. Transport i przechowywanie Nie przechowuj oraz nie przewoê przecinarki z zamontowanà tarczà tnàcà. Po u yciu wszystkie tarcze powinny byç zdj te z przecinarki i ostro nie przechowane. Przy obchodzeniu si z tarczami Êciernymi nale y zachowywaç szczególnà ostro noêç. Tarcze Êcierne nale y przechowywaç na p askiej, poziomej powierzchni. Przechowywanie tarczy Êciernej w stanie wilgotnym mo e doprowadziç do z ego wywa enia tarczy, a w konsekwencji do spowodowania obra eƒ lub szkód materialnych. Sprawdê, czy nowe tarcze tnàce nie zosta y uszkodzone w transporcie lub podczas magazynowania. Ogólne zasady pracy maszynà OSTRZE ENIE W niniejszym rozdziale opisane zosta y podstawowe zasady bezpieczeƒstwa obowiàzujàce podczas pracy przecinarkà. Podane informacje nie sà w stanie zastàpiç wiedzy, jakà profesjonalny u ytkownik mo e nabyç drogà szkolenia i doêwiadczeƒ zawodowych. Je eli podczas pracy maszynà znajdziesz si w sytuacji, w której b dziesz niepewny co do dalszego sposobu post powania, zasi gnij porady eksperta. Zwróç si w tym celu do punktu sprzeda y, warsztatu serwisowego lub doêwiadczonego u ytkownika przecinarki. Nie podejmuj si prac, je eli uwa asz, e przekraczajà one twoje kwalifikacje. Upewnij si, czy tarcza tnàca jest prawid owo zamontowana. Zawsze trzymaj maszyn mocno oburàcz. Trzymaj jà tak, aby kciuki i palce obejmowa y uchwyty. Przed uruchomieniem maszyny sprawdê, czy tarcza tnàca do niczego nie dotyka Zaczynaj ciàç, kiedy silnik jest na pe nych obrotach. Zaczynaj ciàç delikatnie nie wywierajàc nacisku na tarcz. Zawsze tnij na pe nych obrotach. Przesuwaj tarcz powoli w przód i w ty, aby kontakt tarczy z materia em ci tym odbywa si na niewielkiej powierzchni. Zapobiega to nagrzewaniu si tarczy i zapewnia efektywne ci cie. Os on osprz tu tnàcego nale y tak ustawiç, aby jej tylna cz Êç przylega a do materia u ci tego. Os ona chroni wówczas operatora przed iskrami i odpryskami ci tego materia u odwodzàc je w obszar znajdujàcy si z dala od operatora. Polish 13

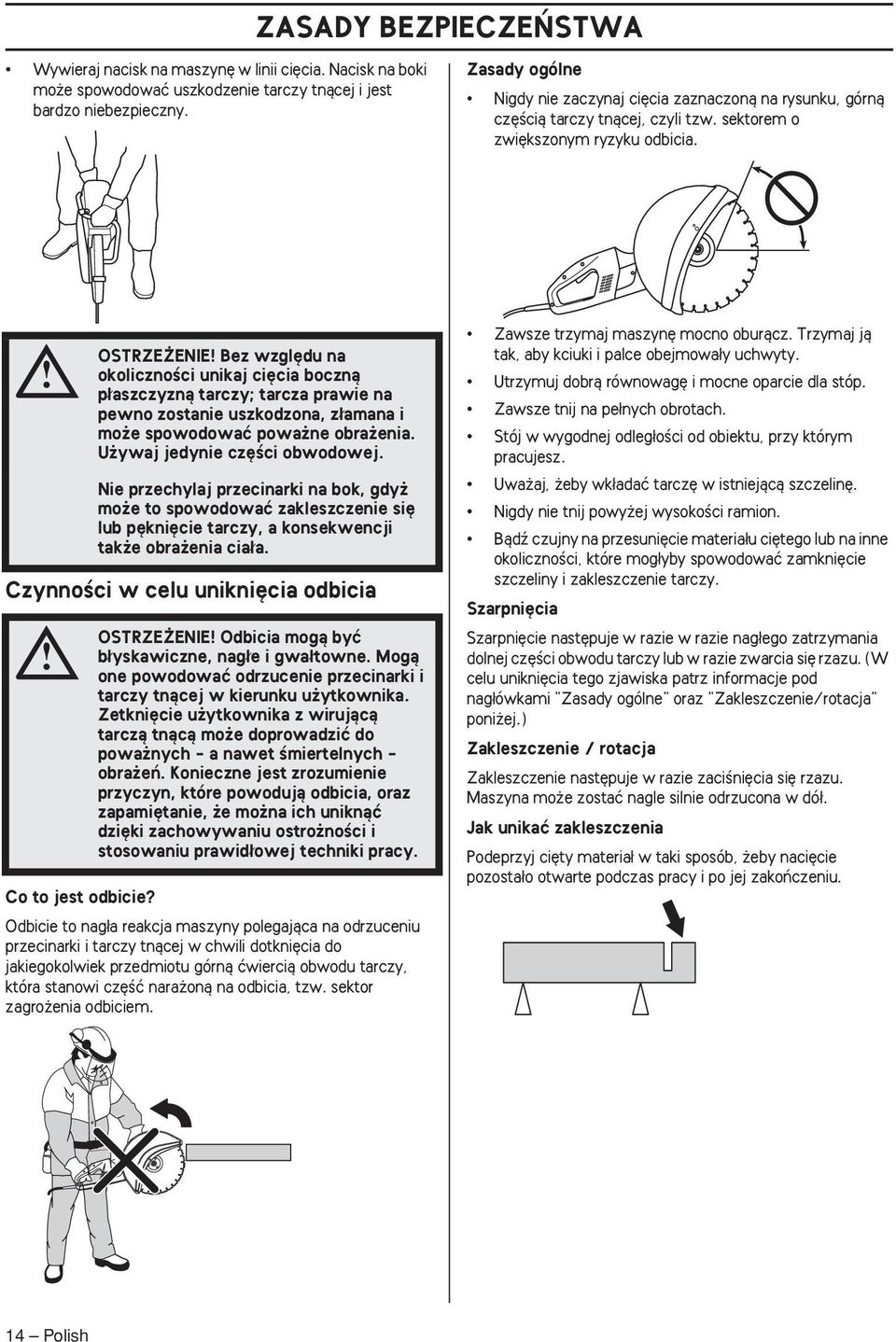

14 ZASADY BEZPIECZE STWA Wywieraj nacisk na maszyn w linii ci cia. Nacisk na boki mo e spowodowaç uszkodzenie tarczy tnàcej i jest bardzo niebezpieczny. Zasady ogólne Nigdy nie zaczynaj ci cia zaznaczonà na rysunku, górnà cz Êcià tarczy tnàcej, czyli tzw. sektorem o zwi kszonym ryzyku odbicia. CzynnoÊci w celu unikni cia odbicia OSTRZE ENIE Bez wzgl du na okolicznoêci unikaj ci cia bocznà p aszczyznà tarczy; tarcza prawie na pewno zostanie uszkodzona, z amana i mo e spowodowaç powa ne obra enia. U ywaj jedynie cz Êci obwodowej. Nie przechylaj przecinarki na bok, gdy mo e to spowodowaç zakleszczenie si lub p kni cie tarczy, a konsekwencji tak e obra enia cia a. OSTRZE ENIE Odbicia mogà byç b yskawiczne, nag e i gwa towne. Mogà one powodowaç odrzucenie przecinarki i tarczy tnàcej w kierunku u ytkownika. Zetkni cie u ytkownika z wirujàcà tarczà tnàcà mo e doprowadziç do powa nych - a nawet Êmiertelnych - obra eƒ. Konieczne jest zrozumienie przyczyn, które powodujà odbicia, oraz zapami tanie, e mo na ich uniknàç dzi ki zachowywaniu ostro noêci i stosowaniu prawid owej techniki pracy. Co to jest odbicie? Odbicie to nag a reakcja maszyny polegajàca na odrzuceniu przecinarki i tarczy tnàcej w chwili dotkni cia do jakiegokolwiek przedmiotu górnà çwiercià obwodu tarczy, która stanowi cz Êç nara onà na odbicia, tzw. sektor zagro enia odbiciem. Zawsze trzymaj maszyn mocno oburàcz. Trzymaj jà tak, aby kciuki i palce obejmowa y uchwyty. Utrzymuj dobrà równowag i mocne oparcie dla stóp. Zawsze tnij na pe nych obrotach. Stój w wygodnej odleg oêci od obiektu, przy którym pracujesz. Uwa aj, eby wk adaç tarcz w istniejàcà szczelin. Nigdy nie tnij powy ej wysokoêci ramion. Bàdê czujny na przesuni cie materia u ci tego lub na inne okolicznoêci, które mog yby spowodowaç zamkni cie szczeliny i zakleszczenie tarczy. Szarpni cia Szarpni cie nast puje w razie w razie nag ego zatrzymania dolnej cz Êci obwodu tarczy lub w razie zwarcia si rzazu. (W celu unikni cia tego zjawiska patrz informacje pod nag ówkami "Zasady ogólne" oraz "Zakleszczenie/rotacja" poni ej.) Zakleszczenie / rotacja Zakleszczenie nast puje w razie zaciêni cia si rzazu. Maszyna mo e zostaç nagle silnie odrzucona w dó. Jak unikaç zakleszczenia Podeprzyj ci ty materia w taki sposób, eby naci cie pozosta o otwarte podczas pracy i po jej zakoƒczeniu. 14 Polish

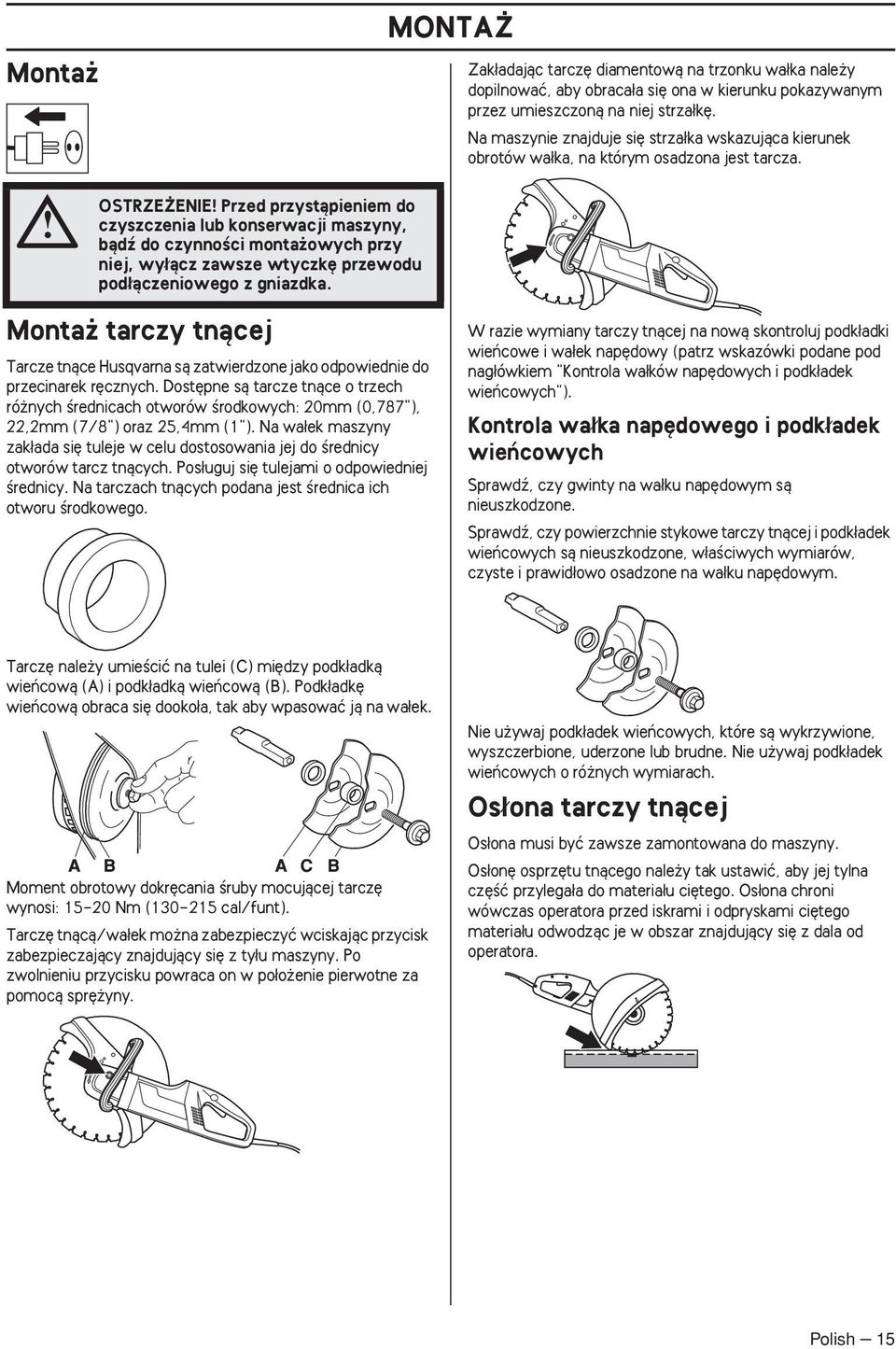

15 Monta MONTA Zak adajàc tarcz diamentowà na trzonku wa ka nale y dopilnowaç, aby obraca a si ona w kierunku pokazywanym przez umieszczonà na niej strza k. Na maszynie znajduje si strza ka wskazujàca kierunek obrotów wa ka, na którym osadzona jest tarcza. OSTRZE ENIE Przed przystàpieniem do czyszczenia lub konserwacji maszyny, bàdê do czynnoêci monta owych przy niej, wy àcz zawsze wtyczk przewodu pod àczeniowego z gniazdka. Monta tarczy tnàcej Tarcze tnàce Husqvarna sà zatwierdzone jako odpowiednie do przecinarek r cznych. Dost pne sà tarcze tnàce o trzech ró nych Êrednicach otworów Êrodkowych: 20mm (0,787"), 22,2mm (7/8") oraz 25,4mm (1"). Na wa ek maszyny zak ada si tuleje w celu dostosowania jej do Êrednicy otworów tarcz tnàcych. Pos uguj si tulejami o odpowiedniej Êrednicy. Na tarczach tnàcych podana jest Êrednica ich otworu Êrodkowego. W razie wymiany tarczy tnàcej na nowà skontroluj podk adki wieƒcowe i wa ek nap dowy (patrz wskazówki podane pod nag ówkiem "Kontrola wa ków nap dowych i podk adek wieƒcowych"). Kontrola wa ka nap dowego i podk adek wieƒcowych Sprawdê, czy gwinty na wa ku nap dowym sà nieuszkodzone. Sprawdê, czy powierzchnie stykowe tarczy tnàcej i podk adek wieƒcowych sà nieuszkodzone, w aêciwych wymiarów, czyste i prawid owo osadzone na wa ku nap dowym. Tarcz nale y umieêciç na tulei (C) mi dzy podk adkà wieƒcowà (A) i podk adkà wieƒcowà (B). Podk adk wieƒcowà obraca si dooko a, tak aby wpasowaç jà na wa ek. Moment obrotowy dokr cania Êruby mocujàcej tarcz wynosi: Nm ( cal/funt). Tarcz tnàcà/wa ek mo na zabezpieczyç wciskajàc przycisk zabezpieczajàcy znajdujàcy si z ty u maszyny. Po zwolnieniu przycisku powraca on w po o enie pierwotne za pomocà spr yny. Nie u ywaj podk adek wieƒcowych, które sà wykrzywione, wyszczerbione, uderzone lub brudne. Nie u ywaj podk adek wieƒcowych o ró nych wymiarach. Os ona tarczy tnàcej Os ona musi byç zawsze zamontowana do maszyny. Os on osprz tu tnàcego nale y tak ustawiç, aby jej tylna cz Êç przylega a do materia u ci tego. Os ona chroni wówczas operatora przed iskrami i odpryskami ci tego materia u odwodzàc je w obszar znajdujàcy si z dala od operatora. Polish 15

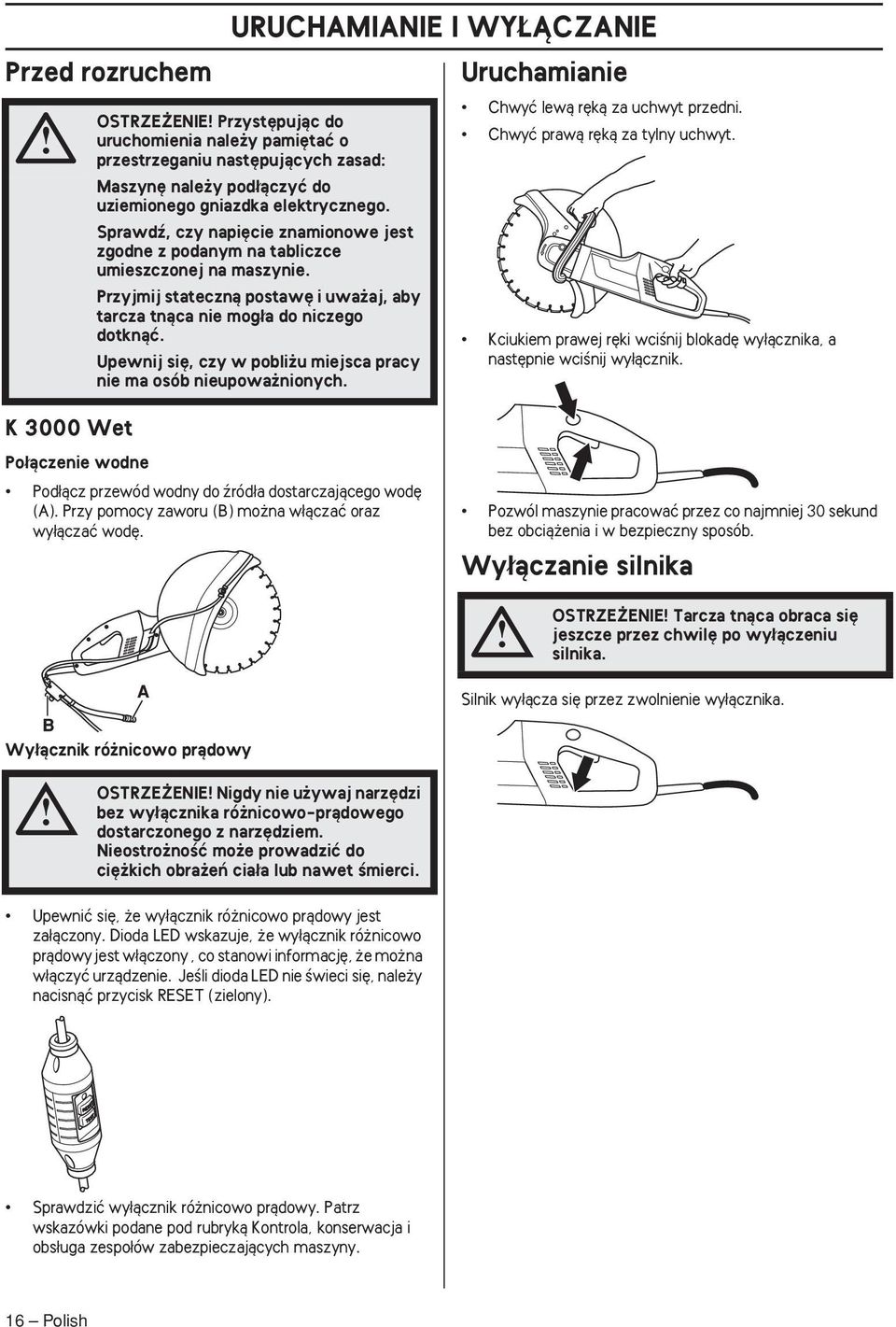

16 URUCHAMIANIE I WY ÑCZANIE Przed rozruchem Uruchamianie K 3000 Wet OSTRZE ENIE Przyst pujàc do uruchomienia nale y pami taç o przestrzeganiu nast pujàcych zasad: Maszyn nale y pod àczyç do uziemionego gniazdka elektrycznego. Sprawdê, czy napi cie znamionowe jest zgodne z podanym na tabliczce umieszczonej na maszynie. Przyjmij statecznà postaw i uwa aj, aby tarcza tnàca nie mog a do niczego dotknàç. Upewnij si, czy w pobli u miejsca pracy nie ma osób nieupowa nionych. Chwyç lewà r kà za uchwyt przedni. Chwyç prawà r kà za tylny uchwyt. Kciukiem prawej r ki wciênij blokad wy àcznika, a nast pnie wciênij wy àcznik. Po àczenie wodne Pod àcz przewód wodny do êród a dostarczajàcego wod (A). Przy pomocy zaworu (B) mo na w àczaç oraz wy àczaç wod. Pozwól maszynie pracowaç przez co najmniej 30 sekund bez obcià enia i w bezpieczny sposób. Wy àczanie silnika OSTRZE ENIE Tarcza tnàca obraca si jeszcze przez chwil po wy àczeniu silnika. Silnik wy àcza si przez zwolnienie wy àcznika. Wy àcznik ró nicowo pràdowy OSTRZE ENIE Nigdy nie u ywaj narz dzi bez wy àcznika ró nicowo-pràdowego dostarczonego z narz dziem. Nieostro noêç mo e prowadziç do ci kich obra eƒ cia a lub nawet Êmierci. Upewniç si, e wy àcznik ró nicowo pràdowy jest za àczony. Dioda LED wskazuje, e wy àcznik ró nicowo pràdowy jest w àczony, co stanowi informacj, e mo na w àczyç urzàdzenie. JeÊli dioda LED nie Êwieci si, nale y nacisnàç przycisk RESET (zielony). Sprawdziç wy àcznik ró nicowo pràdowy. Patrz wskazówki podane pod rubrykà Kontrola, konserwacja i obs uga zespo ów zabezpieczajàcych maszyny. 16 Polish

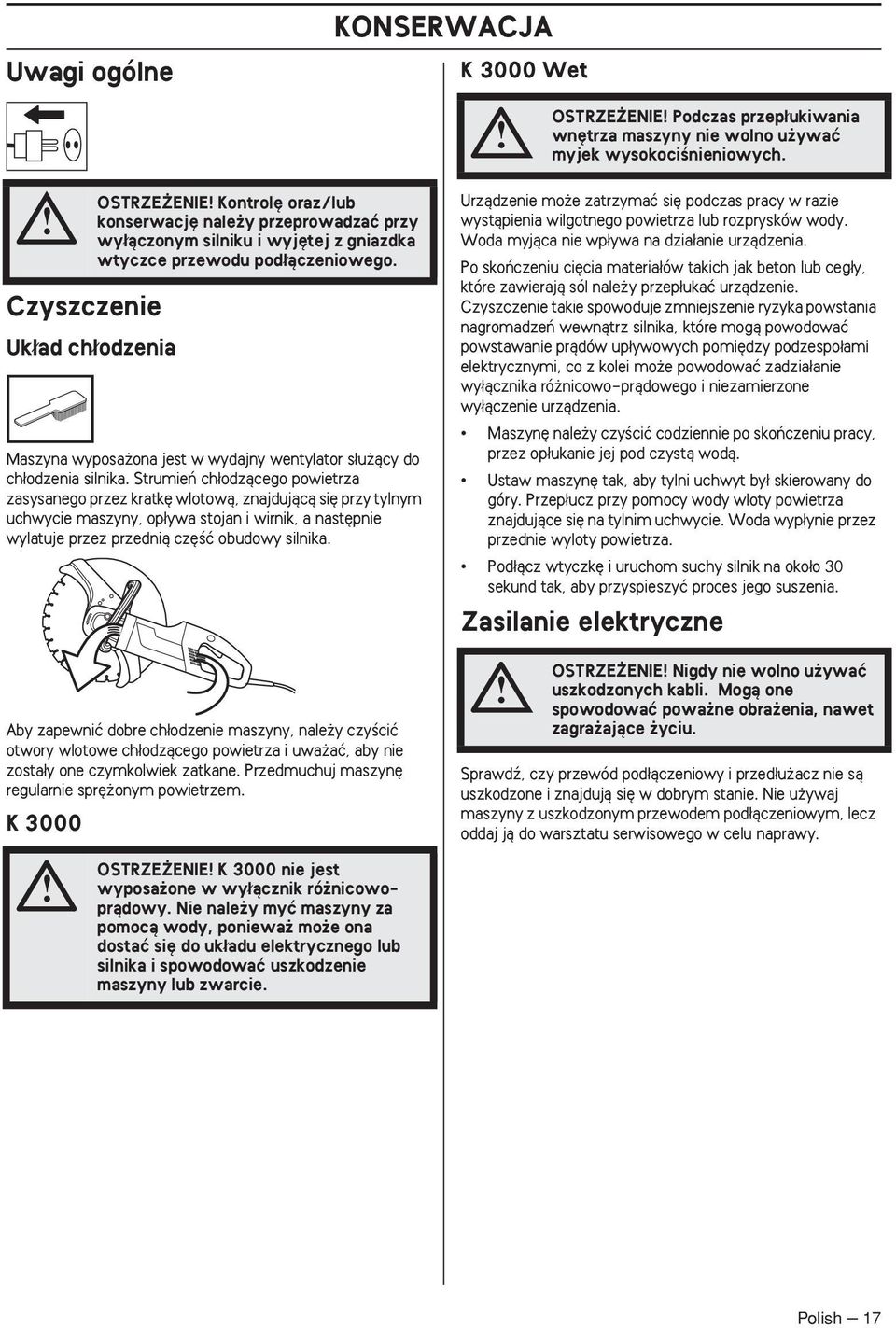

17 Uwagi ogólne KONSERWACJA K 3000 Wet OSTRZE ENIE Podczas przep ukiwania wn trza maszyny nie wolno u ywaç myjek wysokociênieniowych. Czyszczenie Uk ad ch odzenia OSTRZE ENIE Kontrol oraz/lub konserwacj nale y przeprowadzaç przy wy àczonym silniku i wyj tej z gniazdka wtyczce przewodu pod àczeniowego. Maszyna wyposa ona jest w wydajny wentylator s u àcy do ch odzenia silnika. Strumieƒ ch odzàcego powietrza zasysanego przez kratk wlotowà, znajdujàcà si przy tylnym uchwycie maszyny, op ywa stojan i wirnik, a nast pnie wylatuje przez przednià cz Êç obudowy silnika. Aby zapewniç dobre ch odzenie maszyny, nale y czyêciç otwory wlotowe ch odzàcego powietrza i uwa aç, aby nie zosta y one czymkolwiek zatkane. Przedmuchuj maszyn regularnie spr onym powietrzem. K 3000 Urzàdzenie mo e zatrzymaç si podczas pracy w razie wystàpienia wilgotnego powietrza lub rozprysków wody. Woda myjàca nie wp ywa na dzia anie urzàdzenia. Po skoƒczeniu ci cia materia ów takich jak beton lub ceg y, które zawierajà sól nale y przep ukaç urzàdzenie. Czyszczenie takie spowoduje zmniejszenie ryzyka powstania nagromadzeƒ wewnàtrz silnika, które mogà powodowaç powstawanie pràdów up ywowych pomi dzy podzespo ami elektrycznymi, co z kolei mo e powodowaç zadzia anie wy àcznika ró nicowo-pràdowego i niezamierzone wy àczenie urzàdzenia. Maszyn nale y czyêciç codziennie po skoƒczeniu pracy, przez op ukanie jej pod czystà wodà. Ustaw maszyn tak, aby tylni uchwyt by skierowany do góry. Przep ucz przy pomocy wody wloty powietrza znajdujàce si na tylnim uchwycie. Woda wyp ynie przez przednie wyloty powietrza. Pod àcz wtyczk i uruchom suchy silnik na oko o 30 sekund tak, aby przyspieszyç proces jego suszenia. Zasilanie elektryczne OSTRZE ENIE Nigdy nie wolno u ywaç uszkodzonych kabli. Mogà one spowodowaç powa ne obra enia, nawet zagra ajàce yciu. Sprawdê, czy przewód pod àczeniowy i przed u acz nie sà uszkodzone i znajdujà si w dobrym stanie. Nie u ywaj maszyny z uszkodzonym przewodem pod àczeniowym, lecz oddaj jà do warsztatu serwisowego w celu naprawy. OSTRZE ENIE K 3000 nie jest wyposa one w wy àcznik ró nicowopràdowy. Nie nale y myç maszyny za pomocà wody, poniewa mo e ona dostaç si do uk adu elektrycznego lub silnika i spowodowaç uszkodzenie maszyny lub zwarcie. Polish 17

18 Wymiana szczotek w glowych Kontroluj szczotki w glowe co najmniej raz na miesiàc. Je eli szczotki w glowe sà zu yte, p kni te lub zdeformowane, nale y wymieniç je na nowe. W razie wymiany szczotek w glowych nale y wymieniç wszystkie szczotki. Zdejmij klapki serwisowe odkr cajà w tym celu obie Êruby. KONSERWACJA 1 Podk adki wieƒcowe mocujàce tarcz tnàcà 2 PierÊcieƒ uszczelniajàcy 3 Ko nierz oporowy zabezpieczenia Odkr ç przewód, który trzyma szczotk w glowà. Nast pnie unieê spr yn i wyjmij szczotk w glowà z obsady szczotkowej. 4 Os ona tarczy tnàcej 5 Cztery Êruby mocujàce tarcz. Nast pnie wyjmij z obudowy przek adni tarcz wraz z zespo em ko a z batego tarczowego. OczyÊç obsady szczotkowe za pomocà suchego p dzla. Zdmuchnij ostro nie py. Za ó nowe szczotki w glowe i sprawdê, czy posuwajà si one swobodnie w obsadach szczotkowych. OpuÊç spr yny i przykr ç kabel. Nowe szczotki w glowe nale y docieraç przez ok. 40 minut na biegu ja owym. Przek adnia kàtowa Smar w przek adni nale y wymieniaç co 4 miesiàce. Stosuj wysokojakoêciowy smar przeznaczony do przek adni z batych. Przek adni nie nale y nape niaç smarem ca kowicie. Smar ulega rozszerzalnoêci pod wp ywem ciep a powstajàcego podczas pracy maszyny. W przypadku ca kowitego nape nienia przek adni smarem istnieje ryzyko uszkodzenia uszczelek i powstania wycieków smaru. W obudowie przek adni powinno znajdowaç si àcznie 90 g smaru. Wymiana smaru W celu wymiany smaru w przek adni konieczne jest zdemontowanie nast pujàcych cz Êci: 6 Wytrzyj smar i na ó nowego wysokojakoêciowego smaru przeznaczonego do przek adni z batych. W obudowie przek adni powinno znajdowaç si àcznie 90 g smaru. UWAGA Podczas demonta u zachowuj ostro noêç, tak aby nie uszkodziç uszczelek. S u à one zarówno jako uszczelki oraz jako podk adki odleg oêciowe do ustawiania po o enia przek adni. Kontrola wa ka nap dowego i podk adek wieƒcowych Sprawdê, czy gwinty na wa ku nap dowym sà nieuszkodzone. Sprawdê, czy powierzchnie stykowe tarczy tnàcej i podk adek wieƒcowych sà nieuszkodzone, w aêciwych wymiarów, czyste i prawid owo osadzone na wa ku nap dowym. Nie u ywaj podk adek wieƒcowych, które sà wykrzywione, wyszczerbione, uderzone lub brudne. Nie u ywaj podk adek wieƒcowych o ró nych wymiarach. 18 Polish

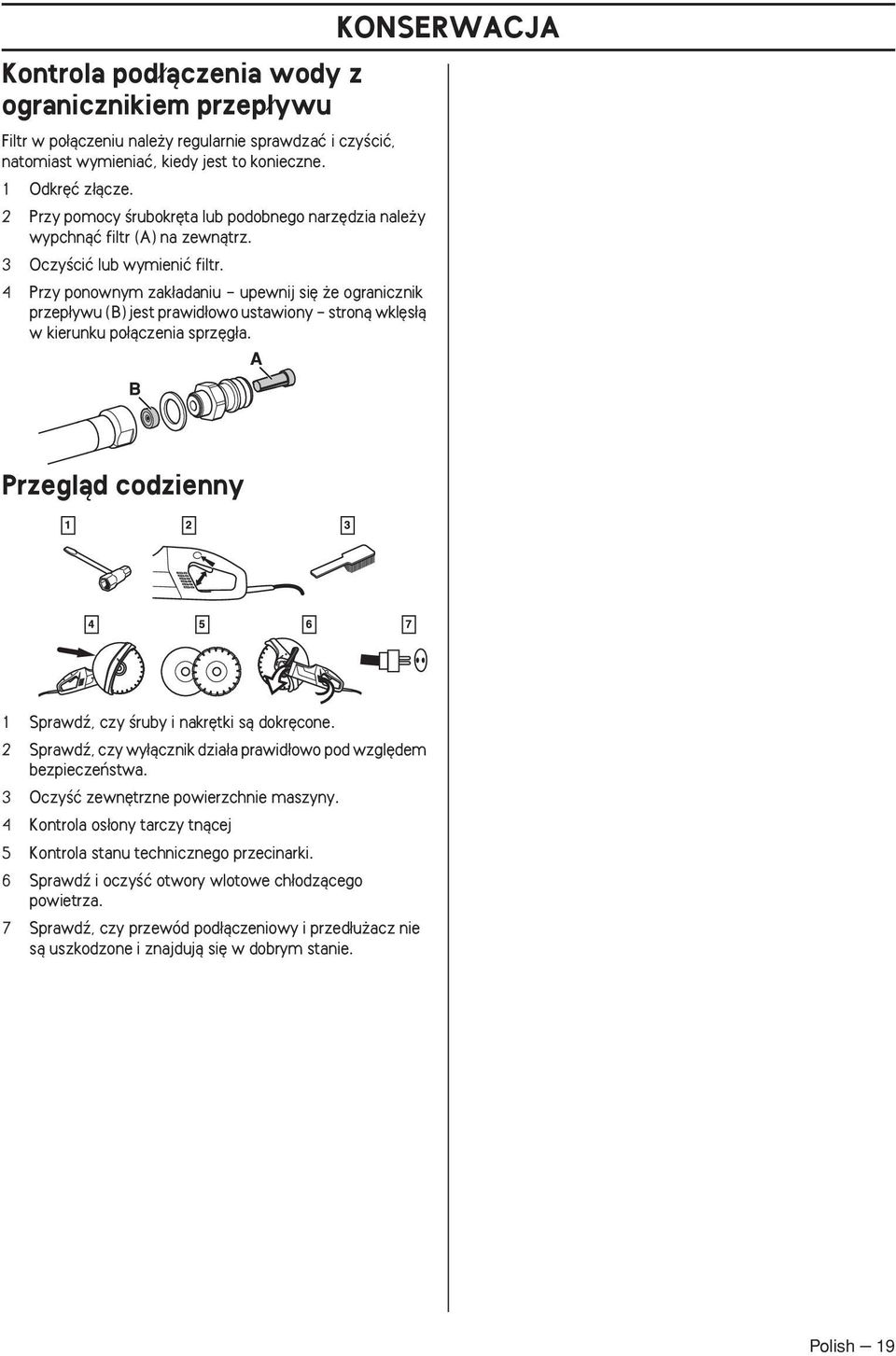

19 Kontrola pod àczenia wody z ogranicznikiem przep ywu Filtr w po àczeniu nale y regularnie sprawdzaç i czyêciç, natomiast wymieniaç, kiedy jest to konieczne. 1 Odkr ç z àcze. 2 Przy pomocy Êrubokr ta lub podobnego narz dzia nale y wypchnàç filtr (A) na zewnàtrz. 3 OczyÊciç lub wymieniç filtr. 4 Przy ponownym zak adaniu - upewnij si e ogranicznik przep ywu (B) jest prawid owo ustawiony - stronà wkl s à w kierunku po àczenia sprz g a. KONSERWACJA Przeglàd codzienny 1 Sprawdê, czy Êruby i nakr tki sà dokr cone. 2 Sprawdê, czy wy àcznik dzia a prawid owo pod wzgl dem bezpieczeƒstwa. 3 OczyÊç zewn trzne powierzchnie maszyny. 4 Kontrola os ony tarczy tnàcej 5 Kontrola stanu technicznego przecinarki. 6 Sprawdê i oczyêç otwory wlotowe ch odzàcego powietrza. 7 Sprawdê, czy przewód pod àczeniowy i przed u acz nie sà uszkodzone i znajdujà si w dobrym stanie. Polish 19

20 DANE TECHNICZNE Dane techniczne K 3000 K 3000 Wet Silnik Szk o ochronne I I Wy àcznik ró nicowo pràdowy Nie Tak Napi cie znamionowe, V Europe Great Britain USA / Canada / Japan Australia Moc znamionowa, W Europe 2700/12 A 2700/12 A Great Britain 2200/20 A 2200/20 A USA / Canada / Japan 15 A, Hz 15 A, Hz Australia 2300/10 A 2300/10 A Masa Maszyna bez ostrza tnàcego oraz zestawu kabla, kg 7,6 8,2 Ch odzenie wodne Ch odzenie wodne tarczy Nie Tak Z àczka wkr tna Typu "Gardena" Typu "Gardena" Maks. ciênienie wody, bara - 8 Emisje ha asu (Patrz ad. 1) Poziom mocy akustycznej, mierzony db(a) Poziom mocy akustycznej, gwarantowany db(a) Poziomy g oênoêci (patrz ad. 2) Poziom ciênienia akustycznego przy uchu operatora, db(a) Poziomy wibracji (patrz ad. 3) Uchwyt przedni m/s 2 3,5 3,5 Uchwyt tylny m/s 2 3,5 3,5 Uwaga 1: Emisj ha asu do otoczenia zmierzono jako moc akustycznà (L WA ), zgodnie z EN Uwaga 2: Poziom ciênienia akustycznego zgodnie z EN Odnotowane dane dla ciênienia akustycznego majà typowe rozproszenie statystyczne (odchylenie standardowe) w wysokoêci 1,0 db (A). Uwaga 3: Poziom wibracji zgodnie z EN Odnotowane dane dla poziomu wibracji majà typowe rozproszenie statystyczne (odchylenie standardowe) w wysokoêci 1 m/s Polish

21 Osprz t tnàcy DANE TECHNICZNE Tarcza tnàca, mm/cale Maks. pr dkoêç obwodowa, m/s 300/ / Maksymalne obroty ostrza, obr/min 4500 Zalecane wielkoêci kabla Strefa kabla 1,5 mm 2 2,5 mm 2 Napi cie wejêciowe V 20 m 40 m Napi cie wejêciowe V 30 m 50 m Polish 21

22 DANE TECHNICZNE Zapewnienie o zgodnoêci z normami WE (Dotyczy tylko Europy) Husqvarna AB, SE Göteborg, Szwecja, tel , zapewnia niniejszym, e przecinarki Husqvarna K 3000, K 3000 Wet poczàwszy od maszyn z numerami seryjnymi wypuszczanymi w roku 2010 (rok, po którym nast puje numer seryjny, podany jest wyraênie na tabliczce znamionowej) sà zgodne z przepisami zawartymi w DYREKTYWIE RADY: z 17 maja, 2006 dotyczàca maszyn 2006/42/EC dyrektywie 2004/108/EEC z dn. 15 grudnia 2004 r., "dotyczàcej kompatybilnoêci elektromagnetycznej". Dyrektywa 2006/95/EC z dn. 12 grudnia 2006 r. dotyczàca sprz tu elektrycznego Zastosowano nast pujàce normy: EN ISO 12100:2003, EN :2006, EN /A1:2001, EN :2006, EN /A1/A2:2005, EN :2009, IEC :2009. Göteborg, 29 grudnia 2009 r. Henric Andersson Vice Prezes, Kierownik wydzia u przecinarek oraz maszyn budowlanych Husqvarna AB (Autoryzowany przedstawiciel Husqvarna AB oraz osoba odpowiedzialna za dokumentacje technicznà.) 22 Polish z+ubd 1Æ z+ubd 1Æ
