1 Instrukcja obs ugi 323RII 327R -series 327RD -series Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Polish

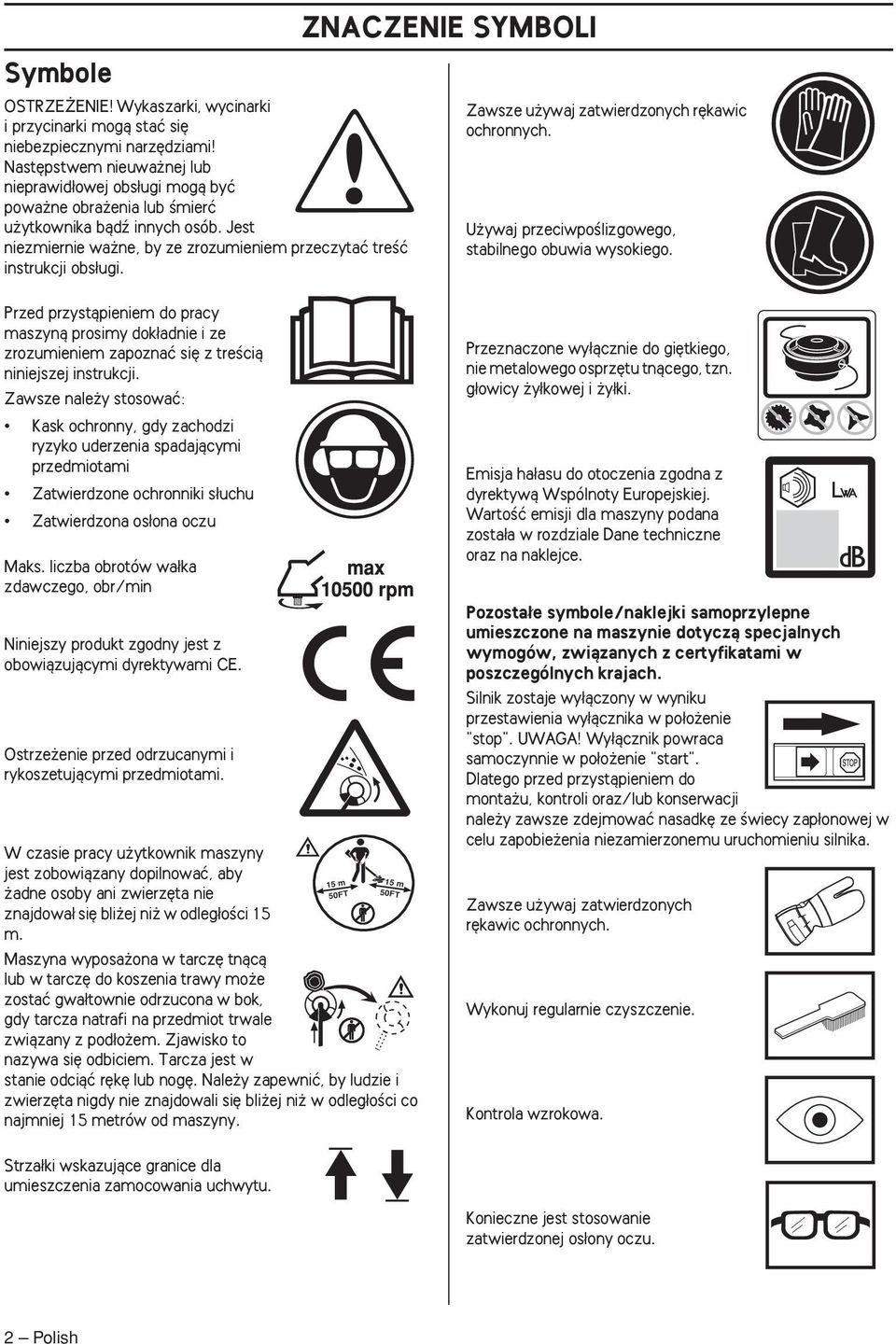

2 Symbole OSTRZE ENIE Wykaszarki, wycinarki i przycinarki mogà staç si niebezpiecznymi narz dziami Nast pstwem nieuwa nej lub nieprawid owej obs ugi mogà byç powa ne obra enia lub Êmierç u ytkownika bàdê innych osób. Jest niezmiernie wa ne, by ze zrozumieniem przeczytaç treêç instrukcji obs ugi. ZNACZENIE SYMBOLI Zawsze u ywaj zatwierdzonych r kawic ochronnych. U ywaj przeciwpoêlizgowego, stabilnego obuwia wysokiego. Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Zawsze nale y stosowaç: Kask ochronny, gdy zachodzi ryzyko uderzenia spadajàcymi przedmiotami Zatwierdzone ochronniki s uchu Zatwierdzona os ona oczu Maks. liczba obrotów wa ka zdawczego, obr/min Niniejszy produkt zgodny jest z obowiàzujàcymi dyrektywami CE. Ostrze enie przed odrzucanymi i rykoszetujàcymi przedmiotami. W czasie pracy u ytkownik maszyny jest zobowiàzany dopilnowaç, aby adne osoby ani zwierz ta nie znajdowa si bli ej ni w odleg oêci 15 m. Maszyna wyposa ona w tarcz tnàcà lub w tarcz do koszenia trawy mo e zostaç gwa townie odrzucona w bok, gdy tarcza natrafi na przedmiot trwale zwiàzany z pod o em. Zjawisko to nazywa si odbiciem. Tarcza jest w stanie odciàç r k lub nog. Nale y zapewniç, by ludzie i zwierz ta nigdy nie znajdowali si bli ej ni w odleg oêci co najmniej 15 metrów od maszyny. 15 m 50FT 15 m 50FT Przeznaczone wy àcznie do gi tkiego, nie metalowego osprz tu tnàcego, tzn. g owicy y kowej i y ki. Emisja ha asu do otoczenia zgodna z dyrektywà Wspólnoty Europejskiej. WartoÊç emisji dla maszyny podana zosta a w rozdziale Dane techniczne oraz na naklejce. Pozosta e symbole/naklejki samoprzylepne umieszczone na maszynie dotyczà specjalnych wymogów, zwiàzanych z certyfikatami w poszczególnych krajach. Silnik zostaje wy àczony w wyniku przestawienia wy àcznika w po o enie "stop". UWAGA Wy àcznik powraca samoczynnie w po o enie "start". Dlatego przed przystàpieniem do monta u, kontroli oraz/lub konserwacji nale y zawsze zdejmowaç nasadk ze Êwiecy zap onowej w celu zapobie enia niezamierzonemu uruchomieniu silnika. Zawsze u ywaj zatwierdzonych r kawic ochronnych. Wykonuj regularnie czyszczenie. Kontrola wzrokowa. Strza ki wskazujàce granice dla umieszczenia zamocowania uchwytu. Konieczne jest stosowanie zatwierdzonej os ony oczu. 2 Polish

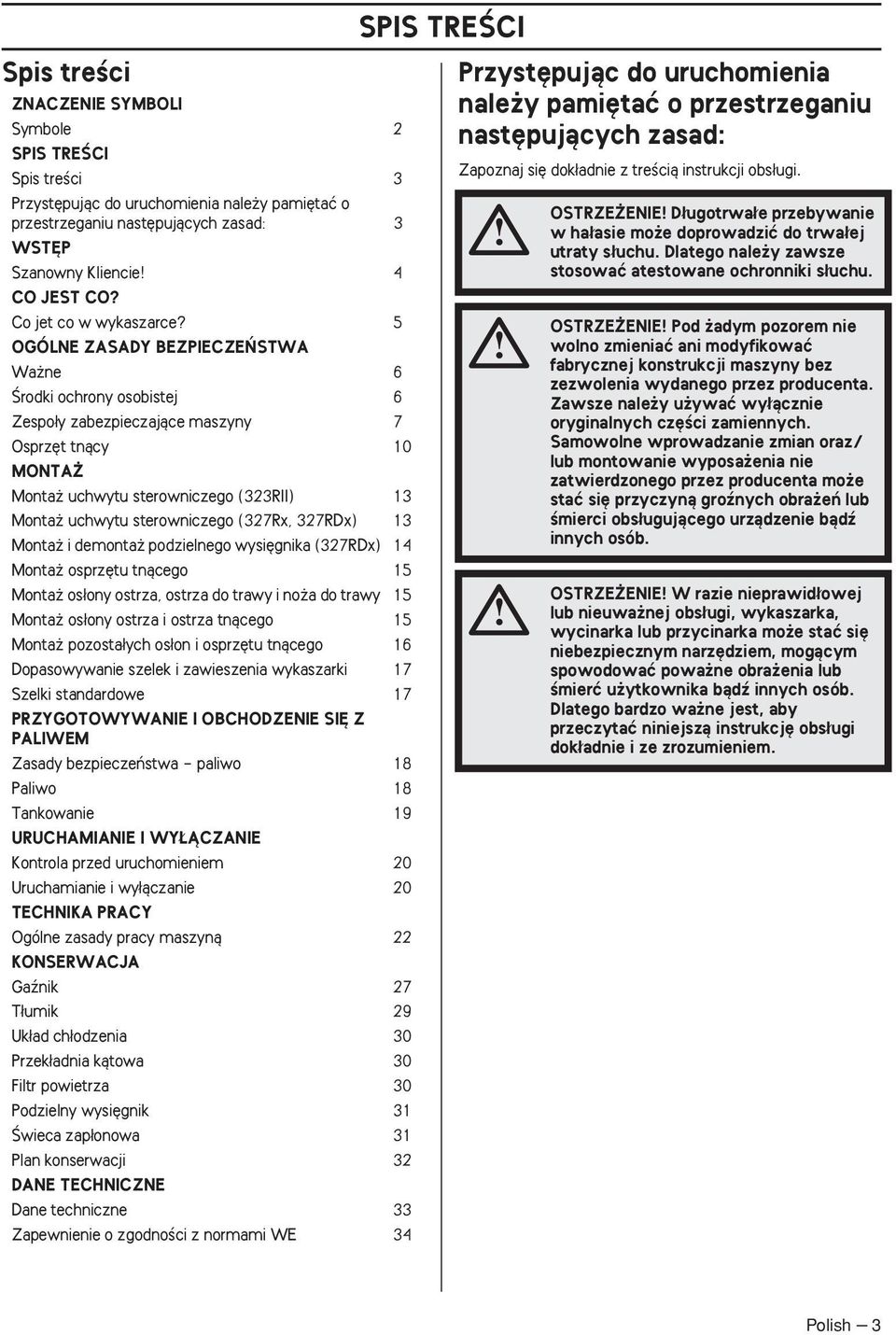

3 SPIS TREÂCI Spis treêci ZNACZENIE SYMBOLI Symbole 2 SPIS TREÂCI Spis treêci 3 Przyst pujàc do uruchomienia nale y pami taç o przestrzeganiu nast pujàcych zasad: 3 WST P Szanowny Kliencie 4 CO JEST CO? Co jet co w wykaszarce? 5 OGÓLNE ZASADY BEZPIECZE STWA Wa ne 6 Ârodki ochrony osobistej 6 Zespo y zabezpieczajàce maszyny 7 Osprz t tnàcy 10 MONTA Monta uchwytu sterowniczego (323RII) 13 Monta uchwytu sterowniczego (327Rx, 327RDx) 13 Monta i demonta podzielnego wysi gnika (327RDx) 14 Monta osprz tu tnàcego 15 Monta os ony ostrza, ostrza do trawy i no a do trawy 15 Monta os ony ostrza i ostrza tnàcego 15 Monta pozosta ych os on i osprz tu tnàcego 16 Dopasowywanie szelek i zawieszenia wykaszarki 17 Szelki standardowe 17 PRZYGOTOWYWANIE I OBCHODZENIE SI Z PALIWEM Zasady bezpieczeƒstwa - paliwo 18 Paliwo 18 Tankowanie 19 URUCHAMIANIE I WY ÑCZANIE Kontrola przed uruchomieniem 20 Uruchamianie i wy àczanie 20 TECHNIKA PRACY Ogólne zasady pracy maszynà 22 KONSERWACJA Gaênik 27 T umik 29 Uk ad ch odzenia 30 Przek adnia kàtowa 30 Filtr powietrza 30 Podzielny wysi gnik 31 Âwieca zap onowa 31 Plan konserwacji 32 DANE TECHNICZNE Dane techniczne 33 Zapewnienie o zgodnoêci z normami WE 34 Przyst pujàc do uruchomienia nale y pami taç o przestrzeganiu nast pujàcych zasad: Zapoznaj si dok adnie z treêcià instrukcji obs ugi. OSTRZE ENIE D ugotrwa e przebywanie w ha asie mo e doprowadziç do trwa ej utraty s uchu. Dlatego nale y zawsze stosowaç atestowane ochronniki s uchu. OSTRZE ENIE Pod adym pozorem nie wolno zmieniaç ani modyfikowaç fabrycznej konstrukcji maszyny bez zezwolenia wydanego przez producenta. Zawsze nale y u ywaç wy àcznie oryginalnych cz Êci zamiennych. Samowolne wprowadzanie zmian oraz/ lub montowanie wyposa enia nie zatwierdzonego przez producenta mo e staç si przyczynà groênych obra eƒ lub Êmierci obs ugujàcego urzàdzenie bàdê innych osób. OSTRZE ENIE W razie nieprawid owej lub nieuwa nej obs ugi, wykaszarka, wycinarka lub przycinarka mo e staç si niebezpiecznym narz dziem, mogàcym spowodowaç powa ne obra enia lub Êmierç u ytkownika bàdê innych osób. Dlatego bardzo wa ne jest, aby przeczytaç niniejszà instrukcj obs ugi dok adnie i ze zrozumieniem. Polish 3

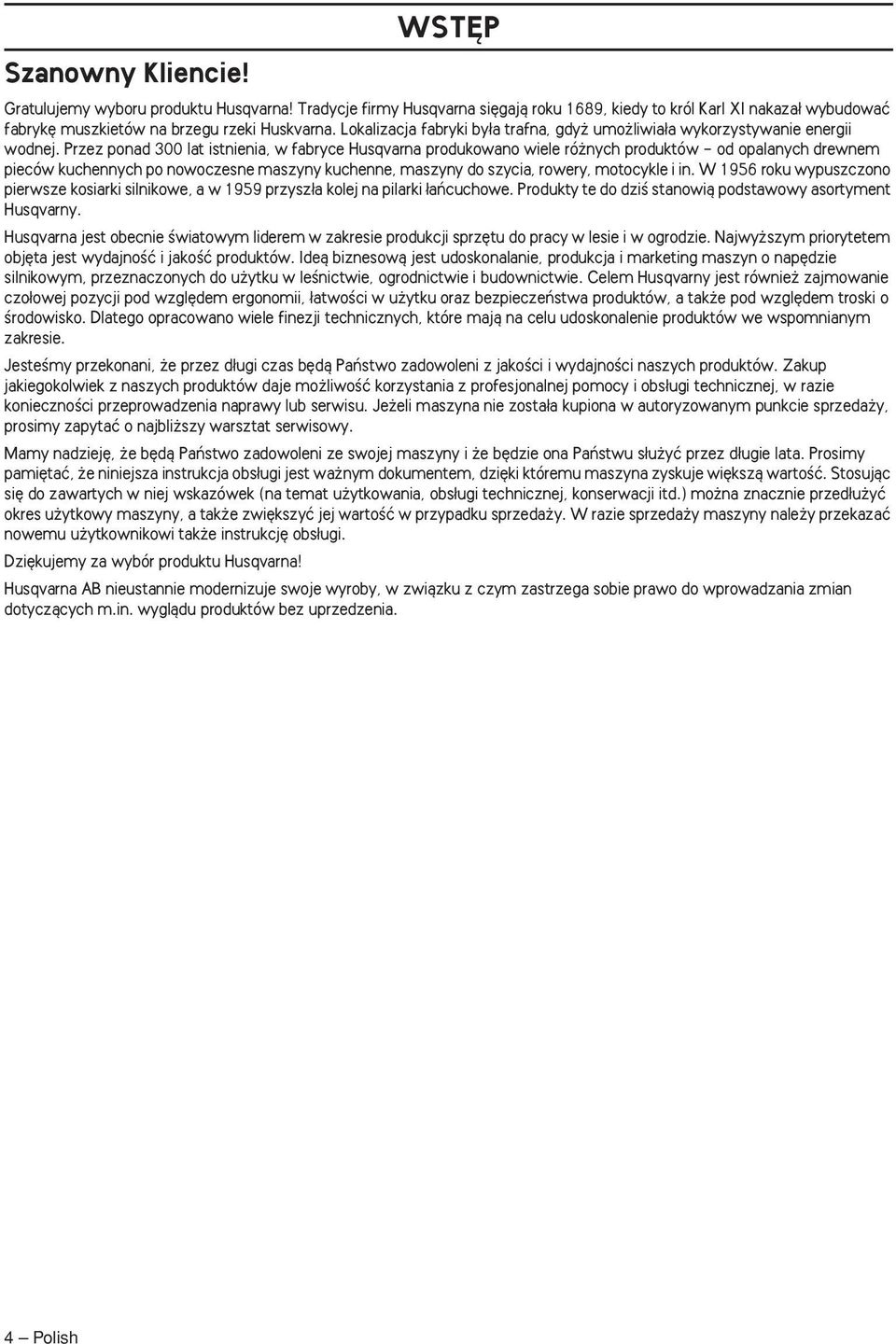

4 Szanowny Kliencie WST P Gratulujemy wyboru produktu Husqvarna Tradycje firmy Husqvarna si gajà roku 1689, kiedy to król Karl I nakaza wybudowaç fabryk muszkietów na brzegu rzeki Huskvarna. Lokalizacja fabryki by a trafna, gdy umo liwia a wykorzystywanie energii wodnej. Przez ponad 300 lat istnienia, w fabryce Husqvarna produkowano wiele ró nych produktów - od opalanych drewnem pieców kuchennych po nowoczesne maszyny kuchenne, maszyny do szycia, rowery, motocykle i in. W 1956 roku wypuszczono pierwsze kosiarki silnikowe, a w 1959 przysz a kolej na pilarki aƒcuchowe. Produkty te do dziê stanowià podstawowy asortyment Husqvarny. Husqvarna jest obecnie Êwiatowym liderem w zakresie produkcji sprz tu do pracy w lesie i w ogrodzie. Najwy szym priorytetem obj ta jest wydajnoêç i jakoêç produktów. Ideà biznesowà jest udoskonalanie, produkcja i marketing maszyn o nap dzie silnikowym, przeznaczonych do u ytku w leênictwie, ogrodnictwie i budownictwie. Celem Husqvarny jest równie zajmowanie czo owej pozycji pod wzgl dem ergonomii, atwoêci w u ytku oraz bezpieczeƒstwa produktów, a tak e pod wzgl dem troski o Êrodowisko. Dlatego opracowano wiele finezji technicznych, które majà na celu udoskonalenie produktów we wspomnianym zakresie. JesteÊmy przekonani, e przez d ugi czas b dà Paƒstwo zadowoleni z jakoêci i wydajnoêci naszych produktów. Zakup jakiegokolwiek z naszych produktów daje mo liwoêç korzystania z profesjonalnej pomocy i obs ugi technicznej, w razie koniecznoêci przeprowadzenia naprawy lub serwisu. Je eli maszyna nie zosta a kupiona w autoryzowanym punkcie sprzeda y, prosimy zapytaç o najbli szy warsztat serwisowy. Mamy nadziej, e b dà Paƒstwo zadowoleni ze swojej maszyny i e b dzie ona Paƒstwu s u yç przez d ugie lata. Prosimy pami taç, e niniejsza instrukcja obs ugi jest wa nym dokumentem, dzi ki któremu maszyna zyskuje wi kszà wartoêç. Stosujàc si do zawartych w niej wskazówek (na temat u ytkowania, obs ugi technicznej, konserwacji itd.) mo na znacznie przed u yç okres u ytkowy maszyny, a tak e zwi kszyç jej wartoêç w przypadku sprzeda y. W razie sprzeda y maszyny nale y przekazaç nowemu u ytkownikowi tak e instrukcj obs ugi. Dzi kujemy za wybór produktu Husqvarna Husqvarna AB nieustannie modernizuje swoje wyroby, w zwiàzku z czym zastrzega sobie prawo do wprowadzania zmian dotyczàcych m.in. wyglàdu produktów bez uprzedzenia. 4 Polish

5 CO JEST CO? Co jet co w wykaszarce? 1 Ostrze 2 Uzupe nianie Êrodka smarujàcego, przek adniakàtowa 3 Przek adnia kàtowa 4 Os ona osprz tu tnàcego 5 Wysi gnik 6 Uchwyt sterowniczy 7 Dêwignia gazu 8 Wy àcznik 9 Blokada dêwigni gazu 10 Zaczep do zawieszania 11 Os ona cylindra 12 Uchwyt rozrusznika 13 Zbiornik paliwa 14 Dêwignia ssania 15 Pompa paliwowa 16 Pokrywa filtra powietrza 17 Regulacja uchwytu 18 Nakr tka zabezpieczajàca 19 Ko nierz oporowy 20 Talerz dystansowy 21 PierÊcieƒ sprz gajàcy 22 G owica y kowa 23 Klucz do nakr tki ostrza 24 Instrukcja obs ugi 25 Os ona transportowa 26 Klucz wpustowy szeêciokàtny 27 Ko ek blokujàcy 28 Szelki 29 Z àcze wysi gnika (327RDx) 30 Przycisk obrotów rozruchowych 31 Regulacja ci gna gazu 32 Nasadka Êwiecy i Êwieca zap onowa Polish 5

6 Wa ne OGÓLNE ZASADY BEZPIECZE STWA WA NE Maszyna jest przeznaczona wy àcznie do przycinania trawy, wykaszania trawy oraz/lub wykaszania zaroêli leênych. Do silnika jako êród a nap du mo esz zak daç wy àcznie zalecane przez nas akcesoria oraz elementy osprz tu tnàcego, wymienione w rozdziale Dane techniczne. Nie wolno pracowaç maszynà w stanie przem czenia, po spo yciu alkoholu lub po przyj ciu leków os abiajàcych wzrok, zdolnoêç oceny i koordynacj. Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej. Nie wolno pracowaç maszynà przerobionà, odbiegajàcà od orygina u. Nie wolno pracowaç maszynà uszkodzonà. Stosuj si do instrukcji dotyczàcych konserwacji, kontroli i obs ugi technicznej podanych w niniejszej instrukcji obs ugi. Niektóre czynnoêci konserwacyjne i obs ugowe muszà byç wykonane przez przeszkolonego i wykwalifikowanego specjalist. Patrz wskazówki podane pod rubrykà Konserwacja. Przed uruchomieniem maszyny nale y zamocowaç wszystkie pokrywy, os ony i uchwyty. W celu unikni cia pora enia pràdem zapewnij, by kapturek Êwiecy zap onowej i przewód zap onowy nie by y uszkodzone. U ytkownik maszyny jest zobowiàzany dopilnowaç, aby podczas pracy adne osoby postronne ani zwierz ta nie znajdowa y si w odleg oêci mniejszej ni 15 m. JeÊli w tym samym miejscu pracuje kilku u ytkowników, odleg oêç mi dzy nimi nie powinna byç mniejsza ni podwójna wysokoêç drzew, przy czym musi wynosiç co najmniej 15 m. OSTRZE ENIE Podczas pracy uk ad zap onowy maszyny wytwarza pole elektromagnetyczne. W pewnych okolicznoêciach pole to mo e mieç wp yw na prac stymulatorów serca. W celu ograniczenia ryzyka powa nych lub Êmiertelnych obra eƒ, osobom posiadajàcym stymulator serca zalecamy skonsultowanie si z lekarzem i producentem stymulatora serca przed przystàpieniem do pracy maszynà. OSTRZE ENIE W àczanie silnika w zamkni tych lub êle wentylowanych pomieszczeniach mo e byç przyczynà Êmierci wskutek uduszenia lub zatrucia tlenkiem w gla. Ârodki ochrony osobistej KASK Kasku nale y u ywaç, gdy wysokoêç Êcinanych pni przekracza 2 m. OCHRONNIKI S UCHU OSTRZE ENIE Nigdy nie pozwalaj dzieciom na u ytkowanie lub przebywanie w pobli u maszyny. Poniewa maszyna wyposa ona jest w spr ynujàcy wy àcznik i mo e zostaç uruchomiona nawet przez powolne i s abe oddzia ywanie na ràczk rozrusznika, nawet ma e dzieci w pewnych okolicznoêciach mogà byç w stanie uruchomiç maszyn. Oznacza to ryzyko powa nych obra eƒ. Dlatego nale y zdejmowaç nasadk Êwiecy zap onowej, gdy maszyna nie jest pod nadzorem. WA NE W razie nieprawid owej lub nieuwa nej obs ugi, wykaszarka, wycinarka lub przycinarka mo e staç si niebezpiecznym narz dziem, mogàcym spowodowaç powa ne obra enia lub Êmierç u ytkownika bàdê innych osób. Dlatego bardzo wa ne jest, aby przeczytaç niniejszà instrukcj obs ugi dok adnie i ze zrozumieniem. Podczas u ywania maszyny nale y zawsze mieç na sobie zatwierdzone przez odpowiednie w adze Êrodki ochrony osobistej. Srodki ochrony osobistej nie eliminujà ryzyka odniesienia obra eƒ, natomiast ograniczajà ich rozmiar w razie zaistnienia wypadku. PoproÊ swojego dealera o pomoc w wyborze Êrodków ochrony osobistej. OSTRZE ENIE Majàc za o one ochronniki s uchu nale y zawsze byç szczególnie uwa nym na sygna y i zawao ania ostrzegawcze. Zdejmuj ochronniki s uchu zaraz po wy àczeniu silnika. Nale y stosowaç ochronnik s uchu o wystarczajàcych waêciwoêciach t umiàcych. 6 Polish

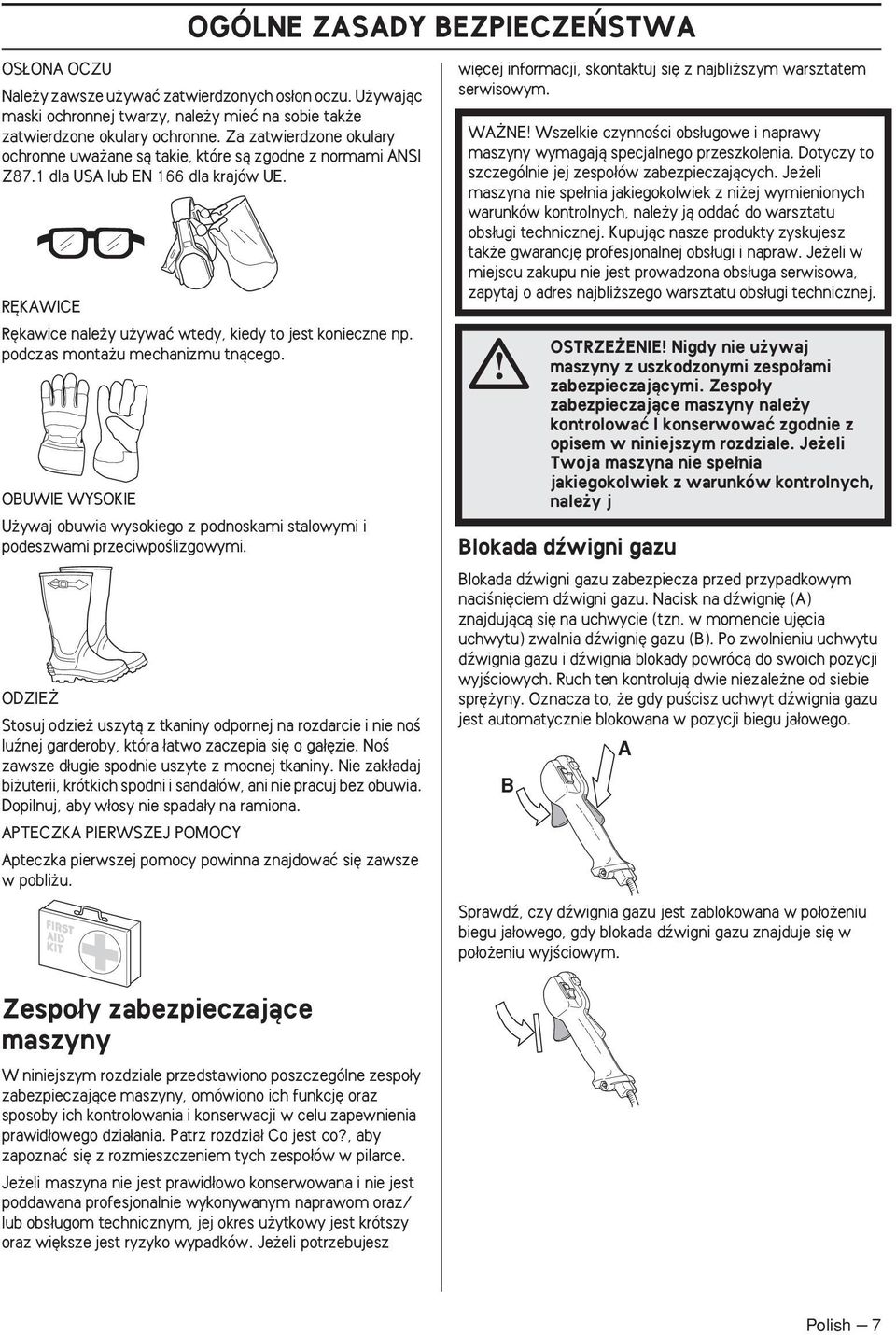

7 OGÓLNE ZASADY BEZPIECZE STWA OS ONA OCZU Nale y zawsze u ywaç zatwierdzonych os on oczu. U ywajàc maski ochronnej twarzy, nale y mieç na sobie tak e zatwierdzone okulary ochronne. Za zatwierdzone okulary ochronne uwa ane sà takie, które sà zgodne z normami ANSI Z87.1 dla USA lub EN 166 dla krajów UE. R KAWICE R kawice nale y u ywaç wtedy, kiedy to jest konieczne np. podczas monta u mechanizmu tnàcego. OBUWIE WYSOKIE U ywaj obuwia wysokiego z podnoskami stalowymi i podeszwami przeciwpoêlizgowymi. ODZIE Stosuj odzie uszytà z tkaniny odpornej na rozdarcie i nie noê luênej garderoby, która atwo zaczepia si o ga zie. NoÊ zawsze d ugie spodnie uszyte z mocnej tkaniny. Nie zak adaj bi uterii, krótkich spodni i sanda ów, ani nie pracuj bez obuwia. Dopilnuj, aby w osy nie spada y na ramiona. APTECZKA PIERWSZEJ POMOCY Apteczka pierwszej pomocy powinna znajdowaç si zawsze w pobli u. wi cej informacji, skontaktuj si z najbli szym warsztatem serwisowym. WA NE Wszelkie czynnoêci obs ugowe i naprawy maszyny wymagajà specjalnego przeszkolenia. Dotyczy to szczególnie jej zespo ów zabezpieczajàcych. Je eli maszyna nie spe nia jakiegokolwiek z ni ej wymienionych warunków kontrolnych, nale y jà oddaç do warsztatu obs ugi technicznej. Kupujàc nasze produkty zyskujesz tak e gwarancj profesjonalnej obs ugi i napraw. Je eli w miejscu zakupu nie jest prowadzona obs uga serwisowa, zapytaj o adres najbli szego warsztatu obs ugi technicznej. OSTRZE ENIE Nigdy nie u ywaj maszyny z uszkodzonymi zespo ami zabezpieczajàcymi. Zespo y zabezpieczajàce maszyny nale y kontrolowaç I konserwowaç zgodnie z opisem w niniejszym rozdziale. Je eli Twoja maszyna nie spe nia jakiegokolwiek z warunków kontrolnych, nale y j Blokada dêwigni gazu Blokada dêwigni gazu zabezpiecza przed przypadkowym naciêni ciem dêwigni gazu. Nacisk na dêwigni (A) znajdujàcà si na uchwycie (tzn. w momencie uj cia uchwytu) zwalnia dêwigni gazu (B). Po zwolnieniu uchwytu dêwignia gazu i dêwignia blokady powrócà do swoich pozycji wyjêciowych. Ruch ten kontrolujà dwie niezale ne od siebie spr yny. Oznacza to, e gdy puêcisz uchwyt dêwignia gazu jest automatycznie blokowana w pozycji biegu ja owego. A B Sprawdê, czy dêwignia gazu jest zablokowana w po o eniu biegu ja owego, gdy blokada dêwigni gazu znajduje si w po o eniu wyjêciowym. Zespo y zabezpieczajàce maszyny W niniejszym rozdziale przedstawiono poszczególne zespo y zabezpieczajàce maszyny, omówiono ich funkcj oraz sposoby ich kontrolowania i konserwacji w celu zapewnienia prawid owego dzia ania. Patrz rozdzia Co jest co?, aby zapoznaç si z rozmieszczeniem tych zespo ów w pilarce. Je eli maszyna nie jest prawid owo konserwowana i nie jest poddawana profesjonalnie wykonywanym naprawom oraz/ lub obs ugom technicznym, jej okres u ytkowy jest krótszy oraz wi ksze jest ryzyko wypadków. Je eli potrzebujesz Polish 7

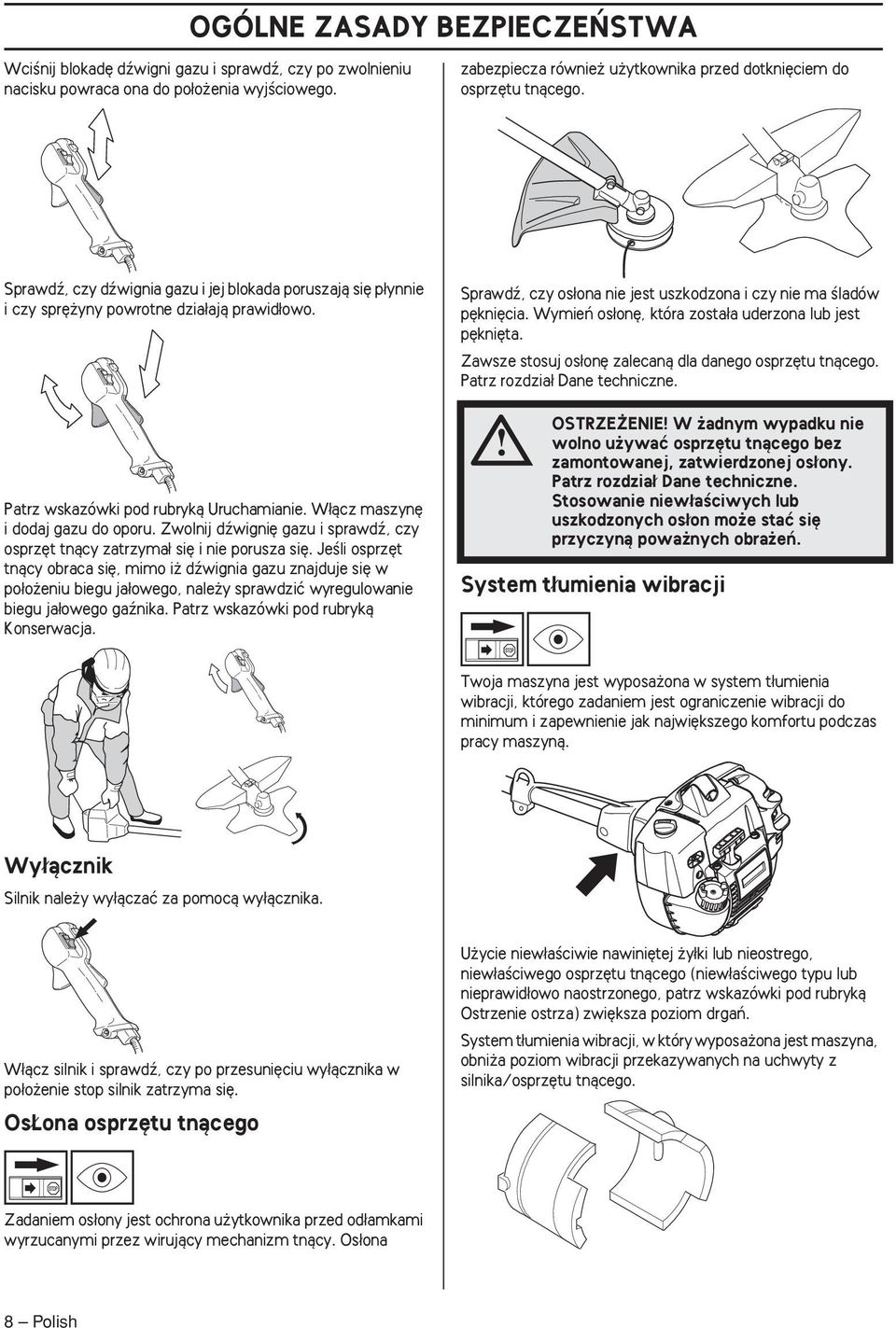

8 OGÓLNE ZASADY BEZPIECZE STWA WciÊnij blokad dêwigni gazu i sprawdê, czy po zwolnieniu nacisku powraca ona do po o enia wyjêciowego. zabezpiecza równie u ytkownika przed dotkni ciem do osprz tu tnàcego. Sprawdê, czy dêwignia gazu i jej blokada poruszajà si p ynnie i czy spr yny powrotne dzia ajà prawid owo. Patrz wskazówki pod rubrykà Uruchamianie. W àcz maszyn i dodaj gazu do oporu. Zwolnij dêwigni gazu i sprawdê, czy osprz t tnàcy zatrzyma si i nie porusza si. JeÊli osprz t tnàcy obraca si, mimo i dêwignia gazu znajduje si w po o eniu biegu ja owego, nale y sprawdziç wyregulowanie biegu ja owego gaênika. Patrz wskazówki pod rubrykà Konserwacja. Sprawdê, czy os ona nie jest uszkodzona i czy nie ma Êladów p kni cia. Wymieƒ os on, która zosta a uderzona lub jest p kni ta. Zawsze stosuj os on zalecanà dla danego osprz tu tnàcego. Patrz rozdzia Dane techniczne. OSTRZE ENIE W adnym wypadku nie wolno u ywaç osprz tu tnàcego bez zamontowanej, zatwierdzonej os ony. Patrz rozdzia Dane techniczne. Stosowanie niew aêciwych lub uszkodzonych os on mo e staç si przyczynà powa nych obra eƒ. System t umienia wibracji Twoja maszyna jest wyposa ona w system t umienia wibracji, którego zadaniem jest ograniczenie wibracji do minimum i zapewnienie jak najwi kszego komfortu podczas pracy maszynà. Wy àcznik Silnik nale y wy àczaç za pomocà wy àcznika. W àcz silnik i sprawdê, czy po przesuni ciu wy àcznika w po o enie stop silnik zatrzyma si. Os ona osprz tu tnàcego U ycie niew aêciwie nawini tej y ki lub nieostrego, niew aêciwego osprz tu tnàcego (niew aêciwego typu lub nieprawid owo naostrzonego, patrz wskazówki pod rubrykà Ostrzenie ostrza) zwi ksza poziom drgaƒ. System t umienia wibracji, w który wyposa ona jest maszyna, obni a poziom wibracji przekazywanych na uchwyty z silnika/osprz tu tnàcego. Zadaniem os ony jest ochrona u ytkownika przed od amkami wyrzucanymi przez wirujàcy mechanizm tnàcy. Os ona 8 Polish

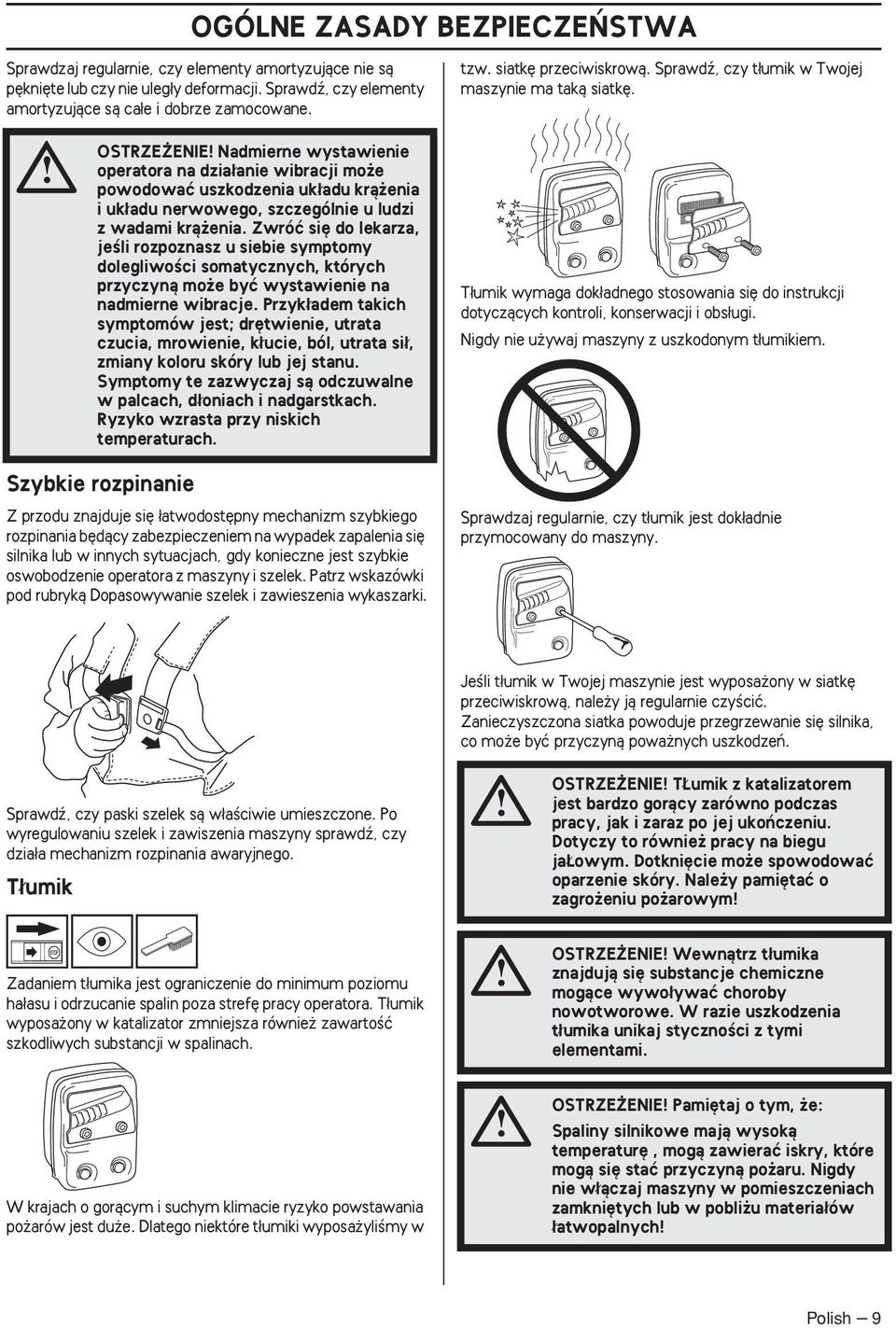

9 OGÓLNE ZASADY BEZPIECZE STWA Sprawdzaj regularnie, czy elementy amortyzujàce nie sà p kni te lub czy nie uleg y deformacji. Sprawdê, czy elementy amortyzujàce sà ca e i dobrze zamocowane. tzw. siatk przeciwiskrowà. Sprawdê, czy t umik w Twojej maszynie ma takà siatk. OSTRZE ENIE Nadmierne wystawienie operatora na dzia anie wibracji mo e powodowaç uszkodzenia uk adu krà enia i uk adu nerwowego, szczególnie u ludzi z wadami krà enia. Zwróç si do lekarza, jeêli rozpoznasz u siebie symptomy dolegliwoêci somatycznych, których przyczynà mo e byç wystawienie na nadmierne wibracje. Przyk adem takich symptomów jest; dr twienie, utrata czucia, mrowienie, k ucie, ból, utrata si, zmiany koloru skóry lub jej stanu. Symptomy te zazwyczaj sà odczuwalne w palcach, d oniach i nadgarstkach. Ryzyko wzrasta przy niskich temperaturach. T umik wymaga dok adnego stosowania si do instrukcji dotyczàcych kontroli, konserwacji i obs ugi. Nigdy nie u ywaj maszyny z uszkodonym t umikiem. Szybkie rozpinanie Z przodu znajduje si atwodost pny mechanizm szybkiego rozpinania b dàcy zabezpieczeniem na wypadek zapalenia si silnika lub w innych sytuacjach, gdy konieczne jest szybkie oswobodzenie operatora z maszyny i szelek. Patrz wskazówki pod rubrykà Dopasowywanie szelek i zawieszenia wykaszarki. Sprawdzaj regularnie, czy t umik jest dok adnie przymocowany do maszyny. JeÊli t umik w Twojej maszynie jest wyposa ony w siatk przeciwiskrowà, nale y jà regularnie czyêciç. Zanieczyszczona siatka powoduje przegrzewanie si silnika, co mo e byç przyczynà powa nych uszkodzeƒ. Sprawdê, czy paski szelek sà w aêciwie umieszczone. Po wyregulowaniu szelek i zawiszenia maszyny sprawdê, czy dzia a mechanizm rozpinania awaryjnego. T umik OSTRZE ENIE T umik z katalizatorem jest bardzo goràcy zarówno podczas pracy, jak i zaraz po jej ukoƒczeniu. Dotyczy to równie pracy na biegu ja owym. Dotkni cie mo e spowodowaç oparzenie skóry. Nale y pami taç o zagro eniu po arowym Zadaniem t umika jest ograniczenie do minimum poziomu ha asu i odrzucanie spalin poza stref pracy operatora. T umik wyposa ony w katalizator zmniejsza równie zawartoêç szkodliwych substancji w spalinach. OSTRZE ENIE Wewnàtrz t umika znajdujà si substancje chemiczne mogàce wywo ywaç choroby nowotworowe. W razie uszkodzenia t umika unikaj stycznoêci z tymi elementami. W krajach o goràcym i suchym klimacie ryzyko powstawania po arów jest du e. Dlatego niektóre t umiki wyposa yliêmy w OSTRZE ENIE Pami taj o tym, e: Spaliny silnikowe majà wysokà temperatur, mogà zawieraç iskry, które mogà si staç przyczynà po aru. Nigdy nie w àczaj maszyny w pomieszczeniach zamkni tych lub w pobli u materia ów atwopalnych Polish 9

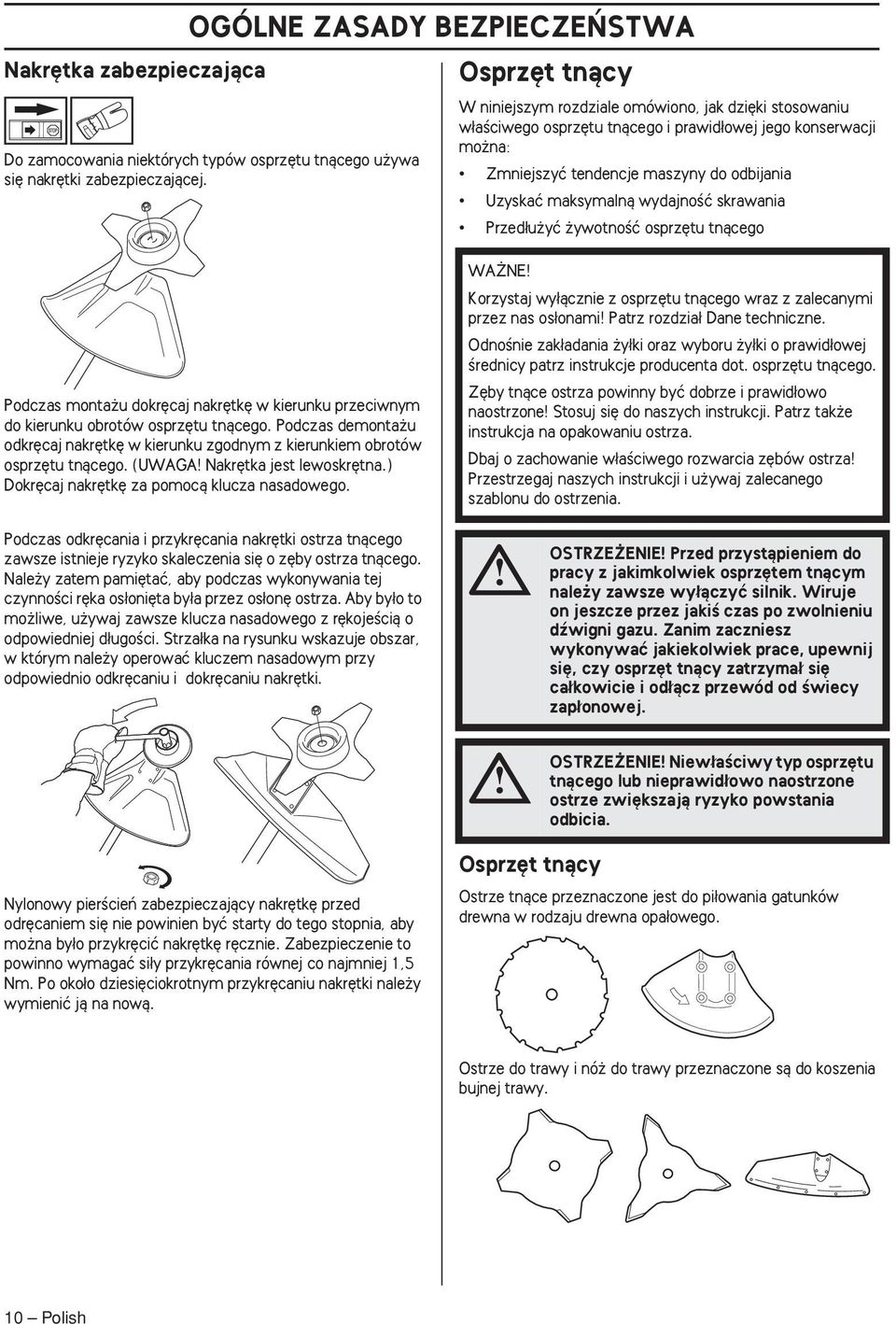

10 Nakr tka zabezpieczajàca OGÓLNE ZASADY BEZPIECZE STWA Osprz t tnàcy Do zamocowania niektórych typów osprz tu tnàcego u ywa si nakr tki zabezpieczajàcej. W niniejszym rozdziale omówiono, jak dzi ki stosowaniu w aêciwego osprz tu tnàcego i prawid owej jego konserwacji mo na: Zmniejszyç tendencje maszyny do odbijania Uzyskaç maksymalnà wydajnoêç skrawania Przed u yç ywotnoêç osprz tu tnàcego Podczas monta u dokr caj nakr tk w kierunku przeciwnym do kierunku obrotów osprz tu tnàcego. Podczas demonta u odkr caj nakr tk w kierunku zgodnym z kierunkiem obrotów osprz tu tnàcego. (UWAGA Nakr tka jest lewoskr tna.) Dokr caj nakr tk za pomocà klucza nasadowego. WA NE Korzystaj wy àcznie z osprz tu tnàcego wraz z zalecanymi przez nas os onami Patrz rozdzia Dane techniczne. OdnoÊnie zak adania y ki oraz wyboru y ki o prawid owej Êrednicy patrz instrukcje producenta dot. osprz tu tnàcego. Z by tnàce ostrza powinny byç dobrze i prawid owo naostrzone Stosuj si do naszych instrukcji. Patrz tak e instrukcja na opakowaniu ostrza. Dbaj o zachowanie w aêciwego rozwarcia z bów ostrza Przestrzegaj naszych instrukcji i u ywaj zalecanego szablonu do ostrzenia. Podczas odkr cania i przykr cania nakr tki ostrza tnàcego zawsze istnieje ryzyko skaleczenia si o z by ostrza tnàcego. Nale y zatem pami taç, aby podczas wykonywania tej czynnoêci r ka os oni ta by a przez os on ostrza. Aby by o to mo liwe, u ywaj zawsze klucza nasadowego z r kojeêcià o odpowiedniej d ugoêci. Strza ka na rysunku wskazuje obszar, w którym nale y operowaç kluczem nasadowym przy odpowiednio odkr caniu i dokr caniu nakr tki. OSTRZE ENIE Przed przystàpieniem do pracy z jakimkolwiek osprz tem tnàcym nale y zawsze wy àczyç silnik. Wiruje on jeszcze przez jakiê czas po zwolnieniu dêwigni gazu. Zanim zaczniesz wykonywaç jakiekolwiek prace, upewnij si, czy osprz t tnàcy zatrzyma si ca kowicie i od àcz przewód od Êwiecy zap onowej. OSTRZE ENIE Niew aêciwy typ osprz tu tnàcego lub nieprawid owo naostrzone ostrze zwi kszajà ryzyko powstania odbicia. Nylonowy pierêcieƒ zabezpieczajàcy nakr tk przed odr caniem si nie powinien byç starty do tego stopnia, aby mo na by o przykr ciç nakr tk r cznie. Zabezpieczenie to powinno wymagaç si y przykr cania równej co najmniej 1,5 Nm. Po oko o dziesi ciokrotnym przykr caniu nakr tki nale y wymieniç jà na nowà. Osprz t tnàcy Ostrze tnàce przeznaczone jest do pi owania gatunków drewna w rodzaju drewna opa owego. Ostrze do trawy i nó do trawy przeznaczone sà do koszenia bujnej trawy. 10 Polish

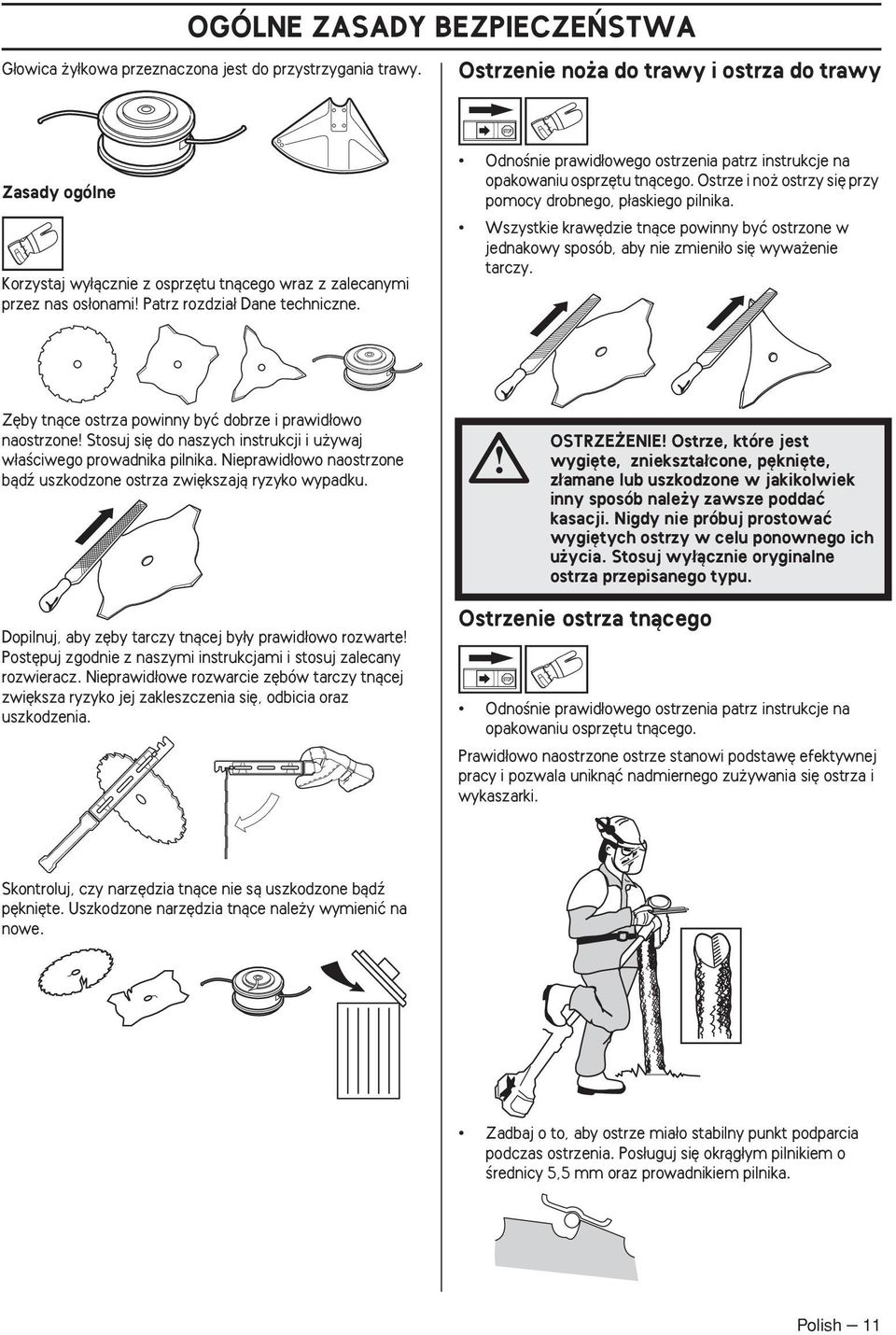

11 OGÓLNE ZASADY BEZPIECZE STWA G owica y kowa przeznaczona jest do przystrzygania trawy. Ostrzenie no a do trawy i ostrza do trawy Zasady ogólne Korzystaj wy àcznie z osprz tu tnàcego wraz z zalecanymi przez nas os onami Patrz rozdzia Dane techniczne. OdnoÊnie prawid owego ostrzenia patrz instrukcje na opakowaniu osprz tu tnàcego. Ostrze i no ostrzy si przy pomocy drobnego, p askiego pilnika. Wszystkie kraw dzie tnàce powinny byç ostrzone w jednakowy sposób, aby nie zmieni o si wywa enie tarczy. Z by tnàce ostrza powinny byç dobrze i prawid owo naostrzone Stosuj si do naszych instrukcji i u ywaj w aêciwego prowadnika pilnika. Nieprawid owo naostrzone bàdê uszkodzone ostrza zwi kszajà ryzyko wypadku. OSTRZE ENIE Ostrze, które jest wygi te, zniekszta cone, p kni te, z amane lub uszkodzone w jakikolwiek inny sposób nale y zawsze poddaç kasacji. Nigdy nie próbuj prostowaç wygi tych ostrzy w celu ponownego ich u ycia. Stosuj wy àcznie oryginalne ostrza przepisanego typu. Dopilnuj, aby z by tarczy tnàcej by y prawid owo rozwarte Post puj zgodnie z naszymi instrukcjami i stosuj zalecany rozwieracz. Nieprawid owe rozwarcie z bów tarczy tnàcej zwi ksza ryzyko jej zakleszczenia si, odbicia oraz uszkodzenia. Ostrzenie ostrza tnàcego OdnoÊnie prawid owego ostrzenia patrz instrukcje na opakowaniu osprz tu tnàcego. Prawid owo naostrzone ostrze stanowi podstaw efektywnej pracy i pozwala uniknàç nadmiernego zu ywania si ostrza i wykaszarki. Skontroluj, czy narz dzia tnàce nie sà uszkodzone bàdê p kni te. Uszkodzone narz dzia tnàce nale y wymieniç na nowe. Zadbaj o to, aby ostrze mia o stabilny punkt podparcia podczas ostrzenia. Pos uguj si okràg ym pilnikiem o Êrednicy 5,5 mm oraz prowadnikiem pilnika. Polish 11

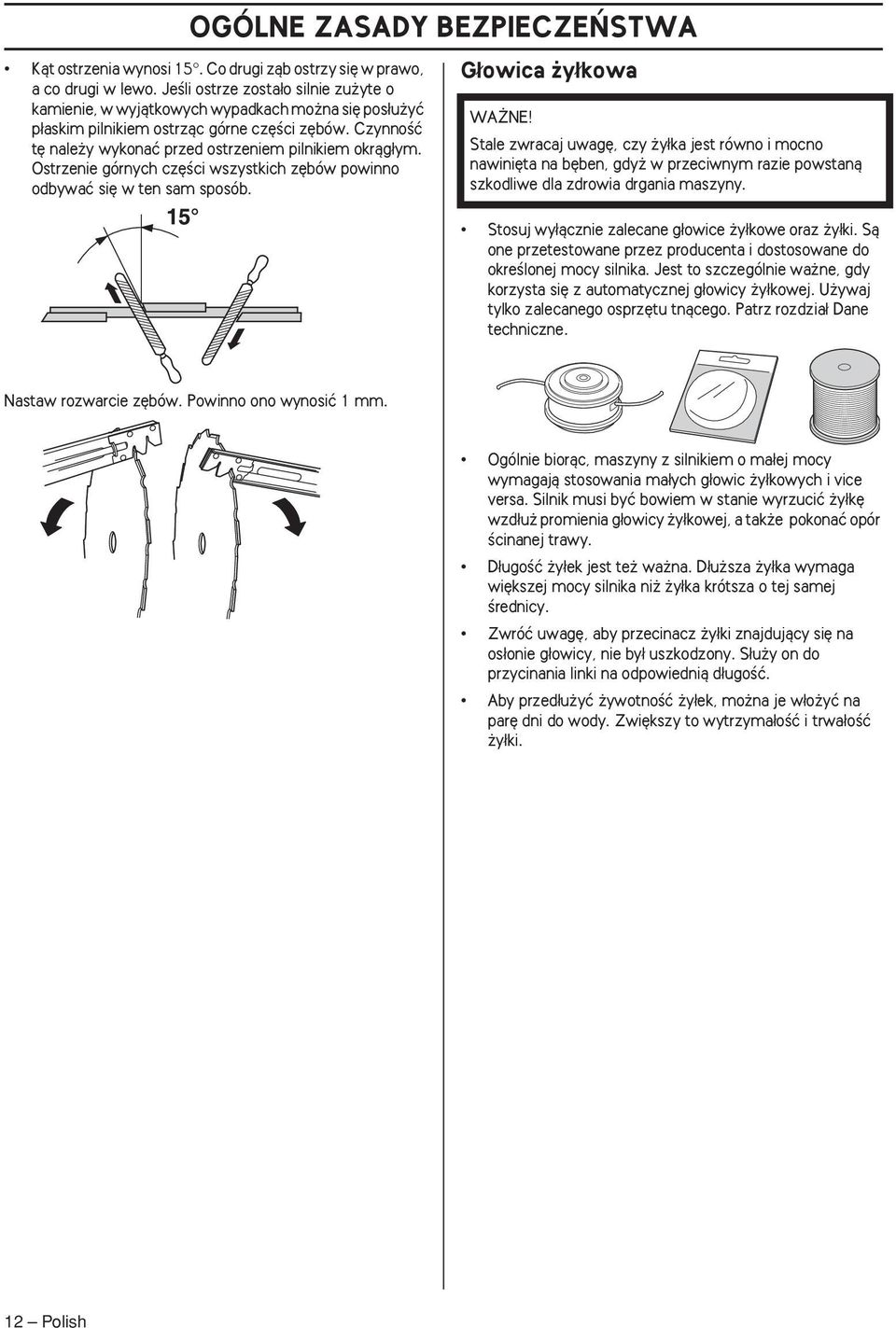

12 OGÓLNE ZASADY BEZPIECZE STWA Kàt ostrzenia wynosi 15. Co drugi zàb ostrzy si w prawo, a co drugi w lewo. JeÊli ostrze zosta o silnie zu yte o kamienie, w wyjàtkowych wypadkach mo na si pos u yç p askim pilnikiem ostrzàc górne cz Êci z bów. CzynnoÊç t nale y wykonaç przed ostrzeniem pilnikiem okràg ym. Ostrzenie górnych cz Êci wszystkich z bów powinno odbywaç si w ten sam sposób. G owica y kowa WA NE Stale zwracaj uwag, czy y ka jest równo i mocno nawini ta na b ben, gdy w przeciwnym razie powstanà szkodliwe dla zdrowia drgania maszyny. Stosuj wy àcznie zalecane g owice y kowe oraz y ki. Sà one przetestowane przez producenta i dostosowane do okreêlonej mocy silnika. Jest to szczególnie wa ne, gdy korzysta si z automatycznej g owicy y kowej. U ywaj tylko zalecanego osprz tu tnàcego. Patrz rozdzia Dane techniczne. Nastaw rozwarcie z bów. Powinno ono wynosiç 1 mm. Ogólnie bioràc, maszyny z silnikiem o ma ej mocy wymagajà stosowania ma ych g owic y kowych i vice versa. Silnik musi byç bowiem w stanie wyrzuciç y k wzd u promienia g owicy y kowej, a tak e pokonaç opór Êcinanej trawy. D ugoêç y ek jest te wa na. D u sza y ka wymaga wi kszej mocy silnika ni y ka krótsza o tej samej Êrednicy. Zwróç uwag, aby przecinacz y ki znajdujàcy si na os onie g owicy, nie by uszkodzony. S u y on do przycinania linki na odpowiednià d ugoêç. Aby przed u yç ywotnoêç y ek, mo na je w o yç na par dni do wody. Zwi kszy to wytrzyma oêç i trwa oêç y ki. 12 Polish

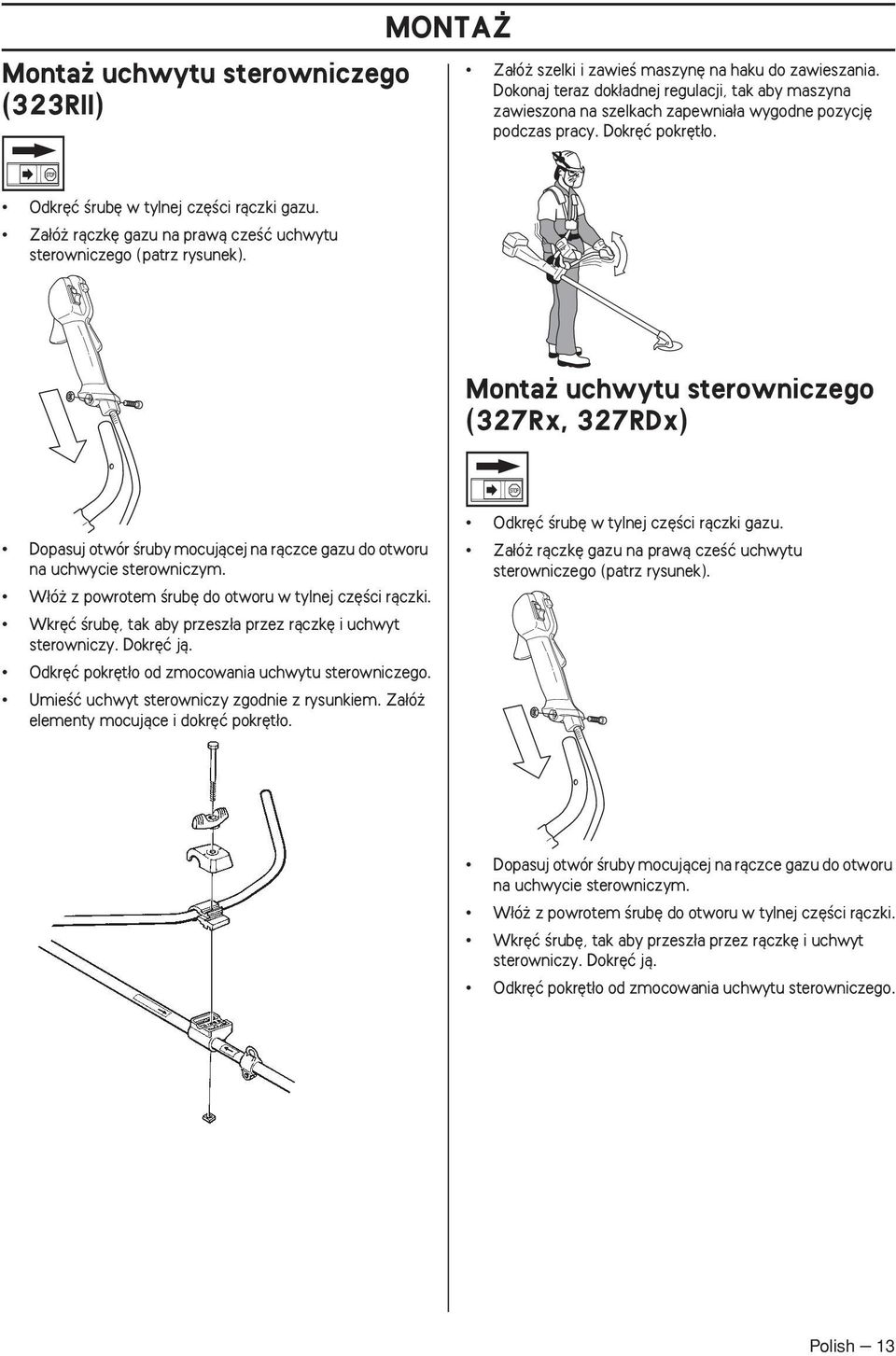

13 Monta uchwytu sterowniczego (323RII) MONTA Za ó szelki i zawieê maszyn na haku do zawieszania. Dokonaj teraz dok adnej regulacji, tak aby maszyna zawieszona na szelkach zapewnia a wygodne pozycj podczas pracy. Dokr ç pokr t o. Odkr ç Êrub w tylnej cz Êci ràczki gazu. Za ó ràczk gazu na prawà czeêç uchwytu sterowniczego (patrz rysunek). Monta uchwytu sterowniczego (327Rx, 327RDx) Dopasuj otwór Êruby mocujàcej na ràczce gazu do otworu na uchwycie sterowniczym. W ó z powrotem Êrub do otworu w tylnej cz Êci ràczki. Wkr ç Êrub, tak aby przesz a przez ràczk i uchwyt sterowniczy. Dokr ç jà. Odkr ç pokr t o od zmocowania uchwytu sterowniczego. UmieÊç uchwyt sterowniczy zgodnie z rysunkiem. Za ó elementy mocujàce i dokr ç pokr t o. Odkr ç Êrub w tylnej cz Êci ràczki gazu. Za ó ràczk gazu na prawà czeêç uchwytu sterowniczego (patrz rysunek). Dopasuj otwór Êruby mocujàcej na ràczce gazu do otworu na uchwycie sterowniczym. W ó z powrotem Êrub do otworu w tylnej cz Êci ràczki. Wkr ç Êrub, tak aby przesz a przez ràczk i uchwyt sterowniczy. Dokr ç jà. Odkr ç pokr t o od zmocowania uchwytu sterowniczego. Polish 13

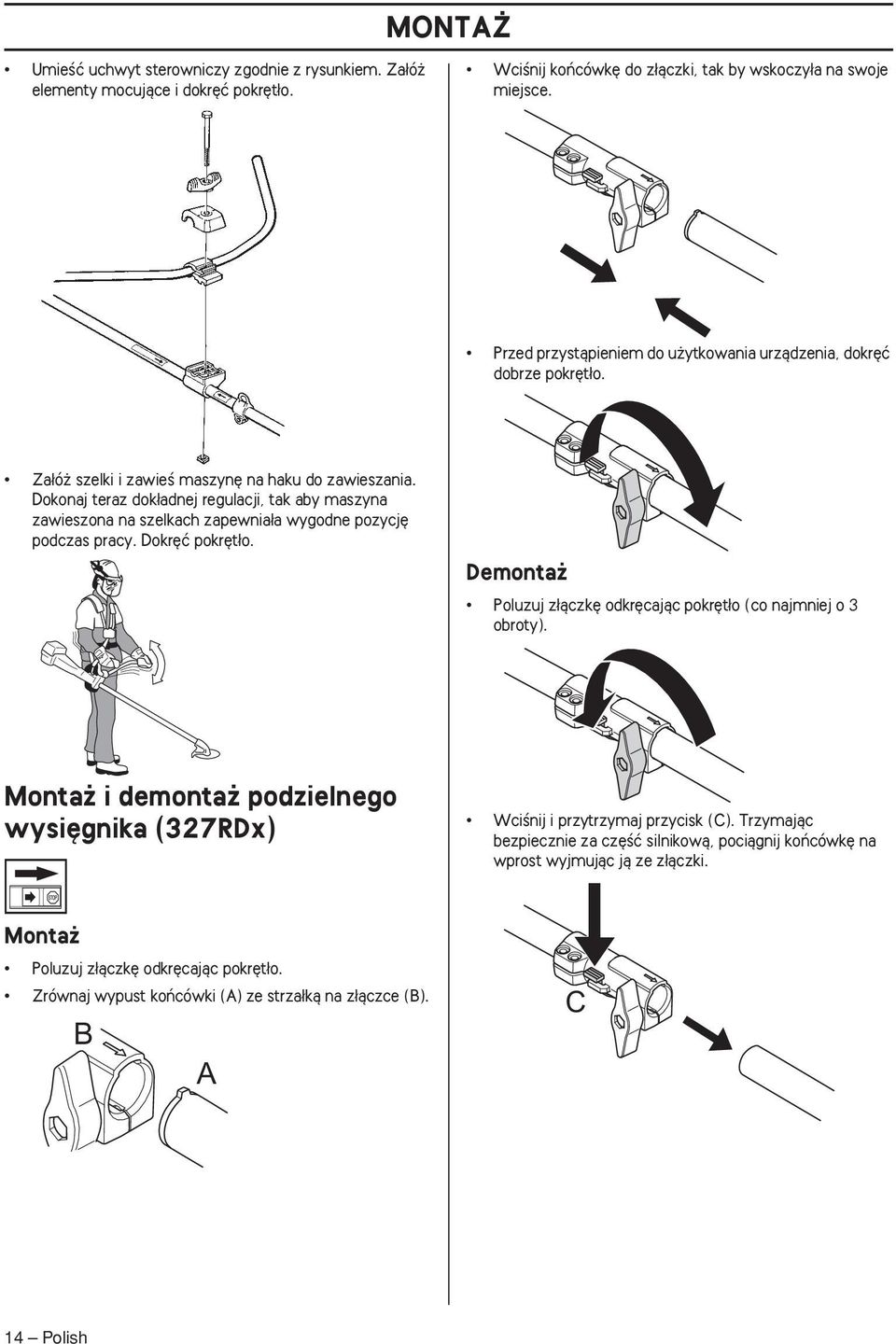

14 MONTA UmieÊç uchwyt sterowniczy zgodnie z rysunkiem. Za ó elementy mocujàce i dokr ç pokr t o. WciÊnij koƒcówk do z àczki, tak by wskoczy a na swoje miejsce. Przed przystàpieniem do u ytkowania urzàdzenia, dokr ç dobrze pokr t o. Za ó szelki i zawieê maszyn na haku do zawieszania. Dokonaj teraz dok adnej regulacji, tak aby maszyna zawieszona na szelkach zapewnia a wygodne pozycj podczas pracy. Dokr ç pokr t o. Demonta Poluzuj z àczk odkr cajàc pokr t o (co najmniej o 3 obroty). Monta i demonta podzielnego wysi gnika (327RDx) WciÊnij i przytrzymaj przycisk (C). Trzymajàc bezpiecznie za cz Êç silnikowà, pociàgnij koƒcówk na wprost wyjmujàc jà ze z àczki. Monta Poluzuj z àczk odkr cajàc pokr t o. Zrównaj wypust koƒcówki (A) ze strza kà na z àczce (B). B A C 14 Polish

15 Monta osprz tu tnàcego OSTRZE ENIE Podczas monta u osprz tu tnàcego bardzo wa ne znaczenie ma dopilowanie, aby pierêcieƒ sprz gajàcy/prowadnik ko nierza oporowego wszed na w aêciwe miejsce w Êrodkowym otworze osprz tu tnàcego. Nieprawid owo zamontowany osprz t tnàcy mo e staç si przyczynà powa nych obra eƒ, gro àcych nawet utratà ycia. OSTRZE ENIE W adnym wypadku nie wolno u ywaç osprz tu tnàcego bez zamontowanej, zatwierdzonej os ony. Patrz rozdzia Dane techniczne. Stosowanie niew aêciwych lub uszkodzonych os on mo e staç si przyczynà powa nych obra eƒ. MONTA Os on ostrza/os on wielofunkcyjnà (A) zahacza si do specjalnego uchwytu na wysi gniku i przykr ca za pomocà Êruby. UWAGA Stosuj zalecanà os on ostrza. Patrz rozdzia Dane techniczne. Zamontuj na wa ku zdawczym pierêcieƒ sprz gajàcy (B). Obróç wa ek do nasadzania ostrza, tak aby jeden z otworów pierêcienia sprz gajàcego zrówna si z odpowiednim otworem na obudowie przek adni. W ó ko ek blokujàcy (C) do otworu, tak aby wy ek zosta zabezpieczony. Za ó na wa ek zdawczy ostrze (D), talerz dystansowy (E) oraz ko nierz oporowy (F). Przykr ç nakr tk (G). Nakr tk nale y dokr caç momentem Nm (3,5-5 kpm). U yj klucza nasadowego znajdujàcego si w zestawie narz dzi. Trzymaj klucz za r kojeêç mo liwie najbli ej os ony ostrza. Nakr tk przykr ca si obracajàc kluczem przeciwnie do kierunku wirowania (UWAGA jest lewoskr tna). WA NE Aby móc u ywaç ostrza tnàcego lub ostrza do trawy, maszyna musi byç wyposa ona w odpowiedni uchwyt sterowniczy, os on ostrza i szelki. Monta os ony ostrza, ostrza do trawy i no a do trawy Monta os ony ostrza i ostrza tnàcego G F J K E D H I A A B C Zdemontuj p ytk mocujàcà (H). Zamontuj element poêredniczàcy (I) i zacisk (J) za pomocà dwóch Êrub (K), zgodnie z rysunkiem. Os ona ostrza (A) zostaje zamontowana do elementu poêredniczàcego za pomocà 4 Êrub (L), zgodnie z rysunkiem. L Polish 15

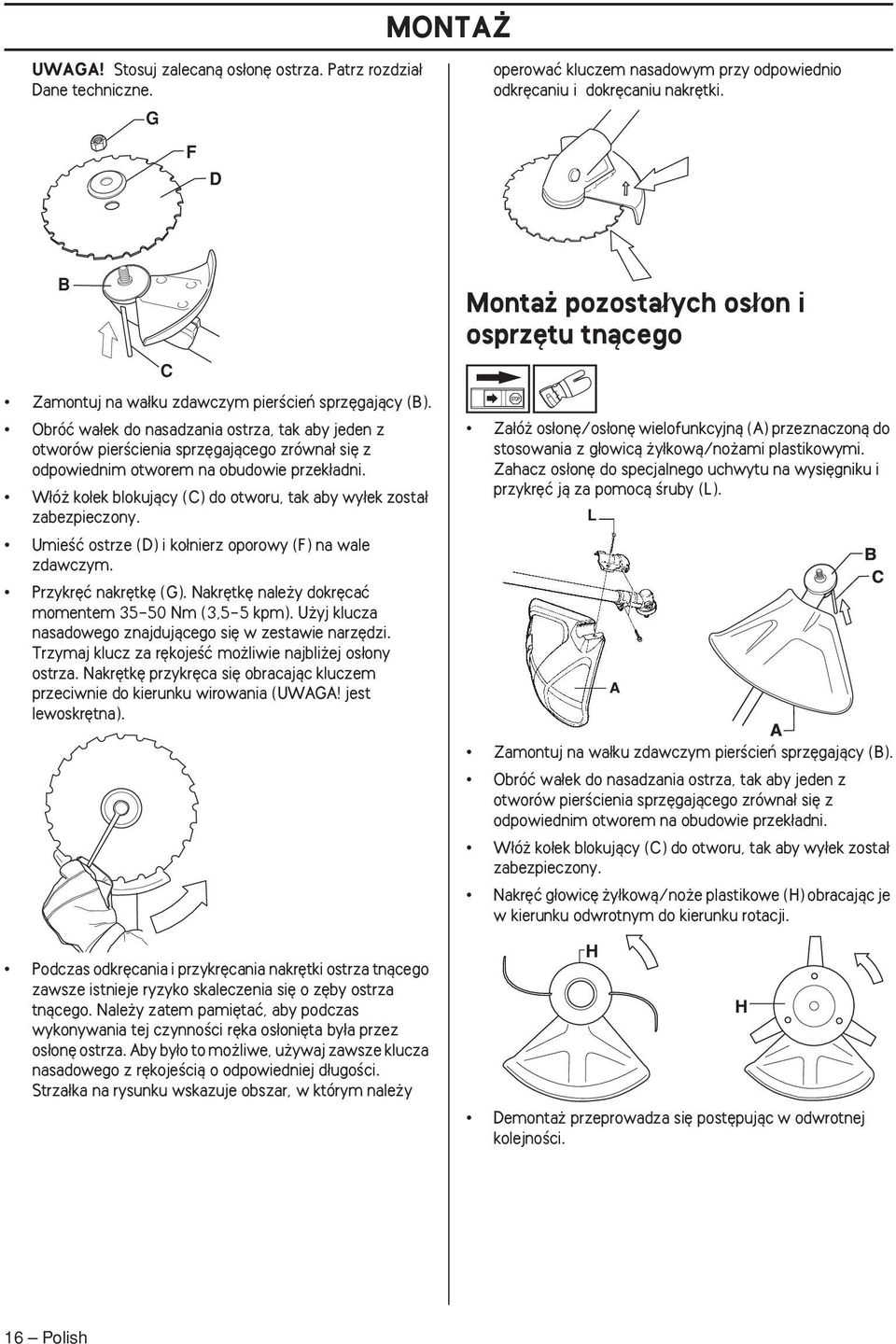

16 MONTA UWAGA Stosuj zalecanà os on ostrza. Patrz rozdzia Dane techniczne. G F D operowaç kluczem nasadowym przy odpowiednio odkr caniu i dokr caniu nakr tki. B C Zamontuj na wa ku zdawczym pierêcieƒ sprz gajàcy (B). Obróç wa ek do nasadzania ostrza, tak aby jeden z otworów pierêcienia sprz gajàcego zrówna si z odpowiednim otworem na obudowie przek adni. W ó ko ek blokujàcy (C) do otworu, tak aby wy ek zosta zabezpieczony. UmieÊç ostrze (D) i ko nierz oporowy (F) na wale zdawczym. Przykr ç nakr tk (G). Nakr tk nale y dokr caç momentem Nm (3,5-5 kpm). U yj klucza nasadowego znajdujàcego si w zestawie narz dzi. Trzymaj klucz za r kojeêç mo liwie najbli ej os ony ostrza. Nakr tk przykr ca si obracajàc kluczem przeciwnie do kierunku wirowania (UWAGA jest lewoskr tna). Monta pozosta ych os on i osprz tu tnàcego Za ó os on /os on wielofunkcyjnà (A) przeznaczonà do stosowania z g owicà y kowà/no ami plastikowymi. Zahacz os on do specjalnego uchwytu na wysi gniku i przykr ç jà za pomocà Êruby (L). Zamontuj na wa ku zdawczym pierêcieƒ sprz gajàcy (B). Obróç wa ek do nasadzania ostrza, tak aby jeden z otworów pierêcienia sprz gajàcego zrówna si z odpowiednim otworem na obudowie przek adni. W ó ko ek blokujàcy (C) do otworu, tak aby wy ek zosta zabezpieczony. Nakr ç g owic y kowà/no e plastikowe (H) obracajàc je w kierunku odwrotnym do kierunku rotacji. Podczas odkr cania i przykr cania nakr tki ostrza tnàcego zawsze istnieje ryzyko skaleczenia si o z by ostrza tnàcego. Nale y zatem pami taç, aby podczas wykonywania tej czynnoêci r ka os oni ta by a przez os on ostrza. Aby by o to mo liwe, u ywaj zawsze klucza nasadowego z r kojeêcià o odpowiedniej d ugoêci. Strza ka na rysunku wskazuje obszar, w którym nale y H H Demonta przeprowadza si post pujàc w odwrotnej kolejnoêci. 16 Polish

17 Dopasowywanie szelek i zawieszenia wykaszarki OSTRZE ENIE Podczas pracy wykaszarka musi zawsze byç zahaczona do szelek. W przeciwnym razie nie mo na bezpiecznie manewrowaç wykaszarkà, w wyniku czego mo esz okaleczyç siebie lub innych. Nigdy nie u ywaj szelek z zepsutym mechanizmem szybkiego rozpinania. MONTA Prawid owa wysokoêç Wyreguluj pasek naramienny, tak aby osprz t tnàcy ustawiony by równolegle do ziemi. Szelki standardowe Szybkie rozpinanie Z przodu znajduje si atwo dost pny mechanizm szybkiego rozpinania. Pos u si nim w wypadku zapalenia si silnika lub w innych sytuacjach awaryjnych, gdy konieczne jest szybkie oswobodzenie si z maszyny i szelek. Prawid owe wywa enie Oprzyj osprz t tnàcy lekko o ziemi. W przypadku stosowania ostrza tnàcego nale y trzymaç je uniesione ok. 1 dm nad ziemià, aby nie dotyka a do kamieni itp. Przesuƒ oczko do zawieszania, aby osiàgnàç lepsze wywa enie wykaszarki. Równomierne obcià enie ramion W aêciwe dopasowanie szelek i zawieszenia maszyny znacznie u atwia prac. Wyreguluj szelki tak, aby zapewnia y jak najlepszà pozycj przy pracy. Âciàgnij boczne paski, tak aby obcià enie obu ramion by o równomierne. Polish 17

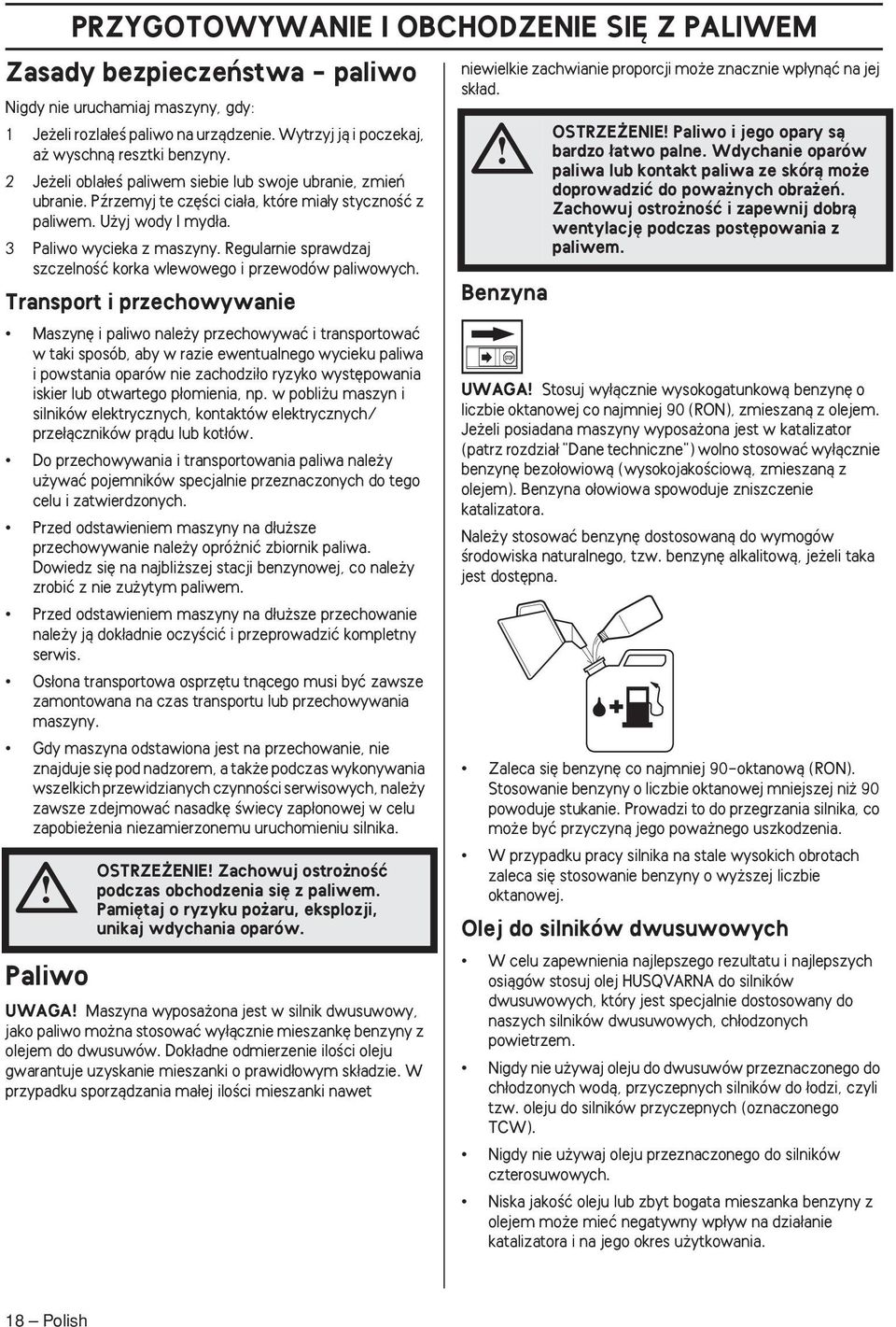

18 PRZYGOTOWYWANIE I OBCHODZENIE SI Z PALIWEM Zasady bezpieczeƒstwa - paliwo Nigdy nie uruchamiaj maszyny, gdy: 1 Je eli rozla eê paliwo na urzàdzenie. Wytrzyj jà i poczekaj, a wyschnà resztki benzyny. 2 Je eli obla eê paliwem siebie lub swoje ubranie, zmieƒ ubranie. Pêrzemyj te cz Êci cia a, które mia y stycznoêç z paliwem. U yj wody I myd a. 3 Paliwo wycieka z maszyny. Regularnie sprawdzaj szczelnoêç korka wlewowego i przewodów paliwowych. Transport i przechowywanie Maszyn i paliwo nale y przechowywaç i transportowaç w taki sposób, aby w razie ewentualnego wycieku paliwa i powstania oparów nie zachodzi o ryzyko wyst powania iskier lub otwartego p omienia, np. w pobli u maszyn i silników elektrycznych, kontaktów elektrycznych/ prze àczników pràdu lub kot ów. Do przechowywania i transportowania paliwa nale y u ywaç pojemników specjalnie przeznaczonych do tego celu i zatwierdzonych. Przed odstawieniem maszyny na d u sze przechowywanie nale y opró niç zbiornik paliwa. Dowiedz si na najbli szej stacji benzynowej, co nale y zrobiç z nie zu ytym paliwem. Przed odstawieniem maszyny na d u sze przechowanie nale y jà dok adnie oczyêciç i przeprowadziç kompletny serwis. Os ona transportowa osprz tu tnàcego musi byç zawsze zamontowana na czas transportu lub przechowywania maszyny. Gdy maszyna odstawiona jest na przechowanie, nie znajduje si pod nadzorem, a tak e podczas wykonywania wszelkich przewidzianych czynnoêci serwisowych, nale y zawsze zdejmowaç nasadk Êwiecy zap onowej w celu zapobie enia niezamierzonemu uruchomieniu silnika. Paliwo OSTRZE ENIE Zachowuj ostro noêç podczas obchodzenia si z paliwem. Pami taj o ryzyku po aru, eksplozji, unikaj wdychania oparów. UWAGA Maszyna wyposa ona jest w silnik dwusuwowy, jako paliwo mo na stosowaç wy àcznie mieszank benzyny z olejem do dwusuwów. Dok adne odmierzenie iloêci oleju gwarantuje uzyskanie mieszanki o prawid owym sk adzie. W przypadku sporzàdzania ma ej iloêci mieszanki nawet niewielkie zachwianie proporcji mo e znacznie wp ynàç na jej sk ad. Benzyna OSTRZE ENIE Paliwo i jego opary sà bardzo atwo palne. Wdychanie oparów paliwa lub kontakt paliwa ze skórà mo e doprowadziç do powa nych obra eƒ. Zachowuj ostro noêç i zapewnij dobrà wentylacj podczas post powania z paliwem. UWAGA Stosuj wy àcznie wysokogatunkowà benzyn o liczbie oktanowej co najmniej 90 (RON), zmieszanà z olejem. Je eli posiadana maszyny wyposa ona jest w katalizator (patrz rozdzia "Dane techniczne") wolno stosowaç wy àcznie benzyn bezo owiowà (wysokojakoêciowà, zmieszanà z olejem). Benzyna o owiowa spowoduje zniszczenie katalizatora. Nale y stosowaç benzyn dostosowanà do wymogów Êrodowiska naturalnego, tzw. benzyn alkalitowà, je eli taka jest dost pna. Zaleca si benzyn co najmniej 90-oktanowà (RON). Stosowanie benzyny o liczbie oktanowej mniejszej ni 90 powoduje stukanie. Prowadzi to do przegrzania silnika, co mo e byç przyczynà jego powa nego uszkodzenia. W przypadku pracy silnika na stale wysokich obrotach zaleca si stosowanie benzyny o wy szej liczbie oktanowej. Olej do silników dwusuwowych W celu zapewnienia najlepszego rezultatu i najlepszych osiàgów stosuj olej HUSQVARNA do silników dwusuwowych, który jest specjalnie dostosowany do naszych silników dwusuwowych, ch odzonych powietrzem. Nigdy nie u ywaj oleju do dwusuwów przeznaczonego do ch odzonych wodà, przyczepnych silników do odzi, czyli tzw. oleju do silników przyczepnych (oznaczonego TCW). Nigdy nie u ywaj oleju przeznaczonego do silników czterosuwowych. Niska jakoêç oleju lub zbyt bogata mieszanka benzyny z olejem mo e mieç negatywny wp yw na dzia anie katalizatora i na jego okres u ytkowania. 18 Polish

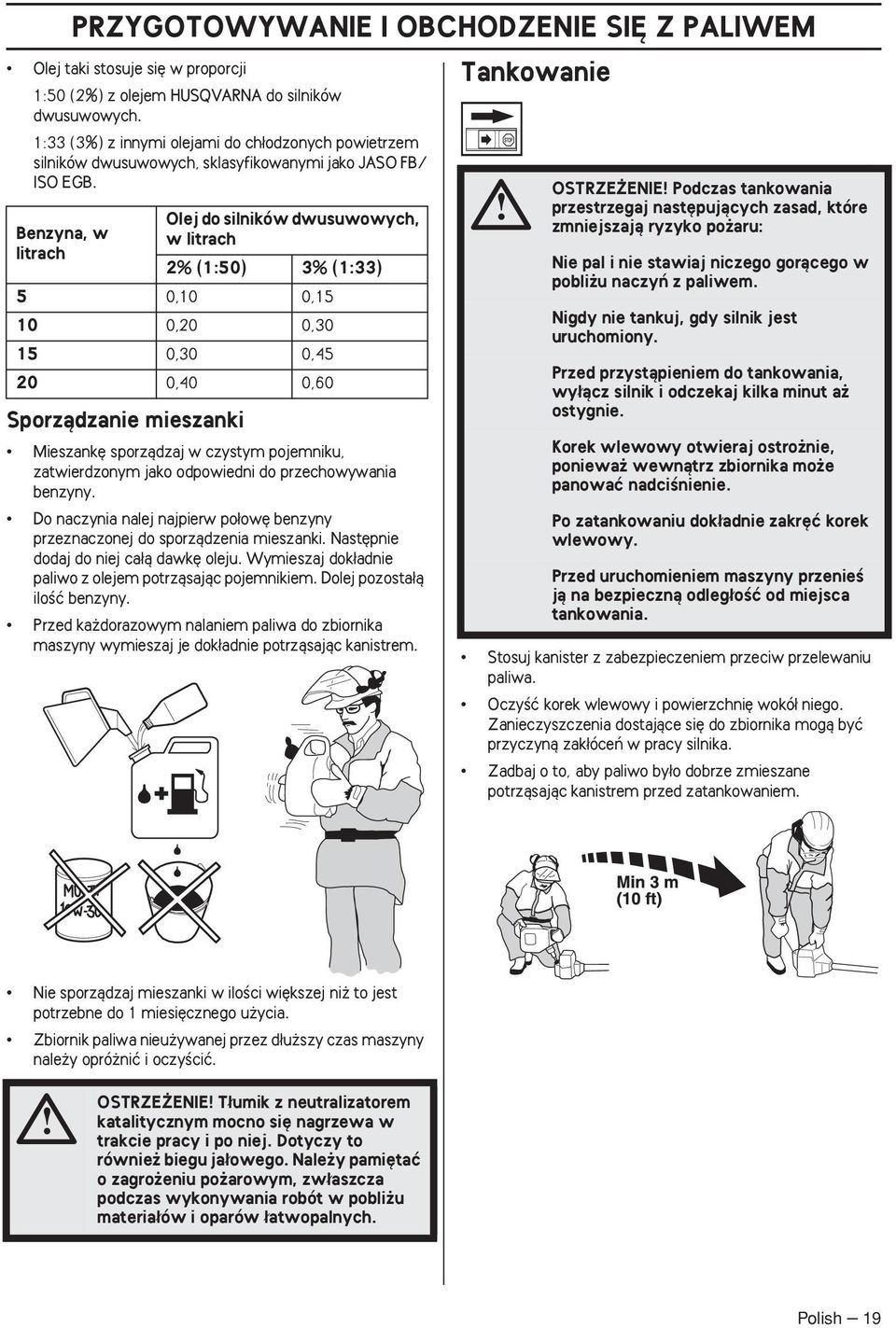

19 PRZYGOTOWYWANIE I OBCHODZENIE SI Z PALIWEM Tankowanie Olej taki stosuje si w proporcji 1:50 (2%) z olejem HUSQVARNA do silników dwusuwowych. 1:33 (3%) z innymi olejami do ch odzonych powietrzem silników dwusuwowych, sklasyfikowanymi jako JASO FB/ ISO EGB. Benzyna, w litrach Olej do silników dwusuwowych, w litrach 2% (1:50) 3% (1:33) 5 0,10 0, ,20 0, ,30 0, ,40 0,60 Sporzàdzanie mieszanki Mieszank sporzàdzaj w czystym pojemniku, zatwierdzonym jako odpowiedni do przechowywania benzyny. Do naczynia nalej najpierw po ow benzyny przeznaczonej do sporzàdzenia mieszanki. Nast pnie dodaj do niej ca à dawk oleju. Wymieszaj dok adnie paliwo z olejem potrzàsajàc pojemnikiem. Dolej pozosta à iloêç benzyny. Przed ka dorazowym nalaniem paliwa do zbiornika maszyny wymieszaj je dok adnie potrzàsajàc kanistrem. OSTRZE ENIE Podczas tankowania przestrzegaj nast pujàcych zasad, które zmniejszajà ryzyko po aru: Nie pal i nie stawiaj niczego goràcego w pobli u naczyƒ z paliwem. Nigdy nie tankuj, gdy silnik jest uruchomiony. Przed przystàpieniem do tankowania, wy àcz silnik i odczekaj kilka minut a ostygnie. Korek wlewowy otwieraj ostro nie, poniewa wewnàtrz zbiornika mo e panowaç nadciênienie. Po zatankowaniu dok adnie zakr ç korek wlewowy. Przed uruchomieniem maszyny przenieê jà na bezpiecznà odleg oêç od miejsca tankowania. Stosuj kanister z zabezpieczeniem przeciw przelewaniu paliwa. OczyÊç korek wlewowy i powierzchni wokó niego. Zanieczyszczenia dostajàce si do zbiornika mogà byç przyczynà zak óceƒ w pracy silnika. Zadbaj o to, aby paliwo by o dobrze zmieszane potrzàsajàc kanistrem przed zatankowaniem. Nie sporzàdzaj mieszanki w iloêci wi kszej ni to jest potrzebne do 1 miesi cznego u ycia. Zbiornik paliwa nieu ywanej przez d u szy czas maszyny nale y opró niç i oczyêciç. OSTRZE ENIE T umik z neutralizatorem katalitycznym mocno si nagrzewa w trakcie pracy i po niej. Dotyczy to równie biegu ja owego. Nale y pami taç o zagro eniu po arowym, zw aszcza podczas wykonywania robót w pobli u materia ów i oparów atwopalnych. Polish 19

20 Kontrola przed uruchomieniem URUCHAMIANIE I WY ÑCZANIE zosta y uderzone lub na których wyst pujà p kni cia nale y wymieniç na nowe. Sprawdê, czy ostrze nie jest p kni te u podstawy z bów lub przy otworze Êrodkowym. Najcz stszà przyczynà p kni ç sà ostre wci cia u podstawy z bów powsta e podczas ostrzenia lub u ywania ostrza z t pymi z bami. Ostrze z p kni ciami nale y poddaç kasacji. Sprawdê, czy na ko nierzu oporowym nie powsta y p kni cia wskutek zm czenia materia u lub zbyt mocnego dokr cania. W razie stwierdzenia p kni ç ko nierz oporowy nale y poddaç kasacji. Nigdy nie u ywaj maszyny bez os ony lub z os onà uszkodzonà. Zanim maszyna zostanie uruchomiona, wszystkie pokrywy muszà zostaç prawid owo zamontowane I nie mogà byç uszkodzone. Uruchamianie i wy àczanie Upewnij si, czy nakr tka zabezpieczajàca nie utraci a swojej zdolnoêci mocujàcej. ZdolnoÊç mocujàca nakr tki zabezpieczajàcej powinna odpowiadaç momentowi si y równemu 1,5 Nm. Moment si y dokr cenia nakr tki wynosi Nm. Skontroluj, czy os ona ostrza nie jest uszkodzona ani p kni ta. Os on ostrza, która zosta a uderzona lub na której wyst pujà p kni cia nale y wymieniç na nowà. OSTRZE ENIE Przed uruchomieniem maszyny musi byç zamontowana kompletna os ona sprz g a z wysi gnikiem, gdy w przeciwnym razie sprz g o mo e si obluzowaç i spowodowaç obra enia. Przed uruchomieniem maszyny przenieê jà na bezpiecznà odleg oêç od miejsca tankowania. Ustaw maszyn na stabilnym pod o u. Dopilnuj, aby osprz t tnàcy do niczego nie dotyka. Dopilnuj, aby nikt nieupowa niony nie znajdowa si w pobli u miejsca pracy, gdy grozi to odniesieniem powa nych obra eƒ. Bezpieczna odleg oêç wynosi 15 m. Uruchamianie Skontroluj, czy g owica y kowa i os ona przeciwodpryskowa nie sà uszkodzone ani p kni te. G owic y kowà lub os on przeciwodpryskowà, które Pompa paliwowa: PrzyciÊnij kilkakrotnie gumowà gruszk r cznej pompy paliwowej, tak aby nape ni a si paliwem. Gruszka nie musi byç nape niona ca kowicie. 20 Polish

21 Ssanie: Wyciàgnij dêwigni ssania do po o enia w àczenia. URUCHAMIANIE I WY ÑCZANIE OSTRZE ENIE Gdy dêwignia ssania znajduje si w po o eniu w àczenia, osprz t tnàcy zaczyna wirowaç w momencie uruchamiania silnika. Dotyczy ràczki gazu z blokadà obrotów rozruchowych: W celu w àczenia obrotów rozruchowych nale y najpierw wcisnàç blokad dêwigni gazu oraz dêwigni gazu, a nast pnie wcisnàç przycisk obrotów rozruchowych (A). Uwolnij potem blokad dêwigni gazu i dêwigni gazu, a nast pnie przycisk obrotów rozruchowych. W àczona jest teraz funkcja obrotów rozruchowych. W celu przywrócenia biegu ja owego silnika nale y wcisnàç blokad dêwigni gazu i dêwigni gazu. PrzyciÊnij korpus maszyny do ziemi lewà r kà (UWAGA Nie stopà). Ujmij uchwyt rozrusznika prawà r kà i ciàgnij powoli, a poczujesz opór (zaz bienie rozrusznika), a nast pnie szarpnij szybko i energicznie. Nigdy nie owijaj linki rozrusznika wokó d oni. Gdy silnik zaskoczy, natychmiast ustaw dêwigni ssania z powrotem w pierwotnym po o eniu. Po uruchomieniu silnika bezzw ocznie wciênij dêwigni gazu do oporu, przy czym obroty rozruchowe wy àczà si automatycznie. UWAGA Nie wyciàgaj linki rozrusznika ca kowicie i nie puszczaj jej nagle, gdy jest wyciàgni ta. Mo e to spowodowaç uszkodzenie maszyny. Wy àczanie silnika Silnik unieruchamia si przez wy àczenie zap onu. UWAGA Nigdy nie dotykaj adnà cz Êcià cia a do oznaczonej powierzchni. Dotkni cie mo e spowodowaç oparzenie cia a lub pora enie pràdem, je eli nasadka Êwiecy zap onowej jest uszkodzona. U ywaj zawsze r kawic. Nigdy nie u ywaj maszyny z uszkodzonà nasadkà Êwiecy zap onowej. UWAGA Wy àcznik powraca samoczynnie w po o enie "start". Dlatego przed przystàpieniem do monta u, kontroli oraz/lub konserwacji nale y zawsze zdejmowaç nasadk ze Êwiecy zap onowej w celu zapobie enia niezamierzonemu uruchomieniu silnika. Polish 21

22 Ogólne zasady pracy maszynà WA NE W niniejszym rozdziale omówione sà podstawowe zasady bezpieczeƒstwa obowiàzujàce podczas pracy wykaszarkà i przycinarkà. Je eli znajdziesz si w sytuacji, w której nie jesteê pewny prawid owoêci dalszego sposobu post powania, zasi gnij porady eksperta. Zwróç si do swojego dealera lub warsztatu obs ugi technicznej. Nie podejmuj si pracy, gdy uwa asz, e nie masz wystarczajàcych kwalifikacji. Przed przystàpieniem do u ytkowania nale y uzmys owiç sobie ró nice mi dzy wykaszaniem zaroêli leênych, wykaszaniem trawy i przycinaniem trawy. Podstawowe zasady bezpieczeƒstwa 1 Rozglàdnij si, aby: Upewniç si, e w pobli u nie znajdujà si ludzie, zwierz ta lub przedmioty mogàce mieç wp yw na sprawowanie przez Ciebie kontroli nad maszynà. Aby zapewniç, e osoby postronne i zwierz ta nie ponoszà ryzyka zetkni cia si z osprz tem tnàcym lub uderzenia przedmiotami odrzucanymi na odleg oêç przez osprz t tnàcy. UWAGA Nigdy nie u ywaj maszyny, jeêli nie masz mo liwoêci wezwania pomocy w razie wypadku. 2 Dokonaj inspekcji obszaru, w którym b dziesz pracowaç. Usuƒ wszystkie porozrzucane przedmioty, jak kamienie, szk o, gwoêdzie, druty, sznurki i inne, które mogà zostaç odrzucone przez maszyn lub zaplàtaç si na osprz cie tnàcym. 3 Nie nale y u ywaç maszyny w z ych warunkach atmosferycznych. Np. w czasie g stej mg y, du ych opadów, silnego wiatru, du ego mrozu itp. Praca przy z ej pogodzie jest m czàca i niesie ze sobà dodatkowe zagro enia np. Êliski grunt, niemo liwy do przewidzenia kierunek obalania drzew itp. 4 Zapewnij sobie bezpieczne poruszanie i pozycj przy pracy. Przy poruszaniu si po powierzchni roboczej nale y uwa aç na ewentualne przeszkody (korzenie, g azy, TECHNIKA PRACY ga zie, do y, rowy itp.). Szczególnà ostro noêç nale y zachowaç podczas pracy na terenie pochy 5 Zachowaj szczególnà ostro noêç podczas ci cia napr onych drzew. Napr one drzewo mo e zarówno przed, jak i po przeci ciu spr ynowaç powracajàc do swojego normalnego po o enia. W razie nieprawid owego ustawienia si przy drzewie lub niew aêciwego umiejscowienia rzazu drzewo mo e uderzyç w Ciebie lub w maszyn, w wyniku czego mo esz straciç kontrol. Obie okolicznoêci mogà doprowadziç do powa nych obra eƒ cia a. 6 Utrzymuj dobrà równowag i mocne oparcie dla stóp. 7 Trzymaj zawsze maszyn dwoma r koma. Trzymaj maszyn po prawej stronie tu owia. 22 Polish 8 Osprz t tnàcy trzymaj na wysokoêci poni ej pasa. 9 Przechodzàc na inne miejsce pracy nale y wy àczyç silnik. Podczas przemieszczania si na d u szych odcinkach bàdê w czasie transportu, nale y u ywaç os ony transportowej. 10 Nigdy nie pozostawiaj maszyny z w àczonym silnikiem bez nadzoru.

23 ABC wykaszania Stosuj zawsze w aêciwy sprz t. Miej zawsze dobrze dopasowany sprz t. Przestrzegaj przepisów bezpieczeƒstwa. W aêciwie organizuj prac. Ostrze w chwili przyk adania powinno zawsze pracowaç na najwy szych obrotach. U ywaj zawsze dobrze naostrzonych ostrzy. Unikaj kamieni. Kontroluj kierunek opadania (wykorzystuj wiatr). OSTRZE ENIE Operatorowi maszyny, ani nikomu innemu nie wolno próbowaç odciàgaç ci tego materia u, podczas gdy silnik pracuje lub osprz t tnàcy obraca si, gdy mo e to doprowadziç do powa nych obra eƒ. Zanim przystàpisz do usuwania materia u owini tego wokó osi, na której zamocowana jest tarcza tnàca, wy àcz silnik i odczekaj do ca kowitego ustania obrotów osprz tu tnàcego, gdy w przeciwnym razie istnieje ryzyko odniesienia obra eƒ. Podczas pracy oraz zaraz po jej zakoƒczeniu przek adnia kàtowa mo e byç nagrzana. Dotkni cie jej grozi oparzeniem. OSTRZE ENIE Uwa aj na przedmioty odrzucane spod tarczy. Stosuj zawsze atestowane okulary ochronne lub mask ochronnà twarzy. Nigdy nie nachylaj si nad os onà zabezpieczajàcà osprz tu tnàcego. Odrzucony przez maszyn kamieƒ lub zanieczyszczenia mogà uderzyç ci w oko i spowodowaç utrat wzroku lub inne powa ne obra enia. TECHNIKA PRACY Metody pracy OSTRZE ENIE Maszyna wyposa ona w tarcz tnàcà lub w tarcz do koszenia trawy mo e zostaç gwa townie odrzucona w bok, gdy tarcza natrafi na przedmiot trwale zwiàzany z pod o em. Zjawisko to nazywa si odbiciem. Odbicie tarczy mo e byç wystarczajàco silne, by spowodowaç odrzucenie maszyny oraz/lub operatora i utrat kontroli nad maszynà. Odbicie tarczy mo e nastàpiç ca kiem nieoczekiwanie, je eli maszyna napotka na przeszkod, zgaênie lub zakleszczy si. Prawdopodobieƒstwo wyst powania odbiç tarczy jest wi ksze podczas ci cia w miejscach, w których ci ty materia nie jest dobrze widoczny. Unikaj pi owania tà cz Êcià ostrza, która odpowiada miejscu na zegarze mi dzy godzinà 12 i 3. SzybkoÊç wirowania mo e spowodowaç odbicie ostrza w aênie w tej cz Êci w chwili przyk adania go do grubszych pni. Przed przystàpieniem do wykaszania nale y zbadaç dany obszar, tzn. jaki jest teren, czy pod o e jest pochylone, kamieniste, pokryte rowami itp. Nast pnie rozpocznij wykaszanie w tej cz Êci dzia ki, gdzie jest naj atwiej, uzyskujàc w ten sposób dogodny punkt wyjêcia. Pracuj systematycznie, poruszajàc si w t i z powrotem w poprzek dzia ki, tak aby szerokoêç pasa pracy wynosi a 4-5 m. W ten sposób wykorzystany zostaje pe ny zasi g maszyny w obu kierunkach, a praca u ytkownika staje si u atwiona i urozmaicona. Nie pozwól osobom nieupowa nionym przebywaç w pobli u. Dzieci, zwierz ta i obserwatorzy muszà znajdowaç si poza strefà zagro enia, w bezpiecznej odleg oêci, nie mniejszej ni 15 m. Wy àcz natychmiast maszyn, gdy ktoê si zbli a. Nigdy nie obracaj si gwa townie z maszynà nie upewniwszy si uprzednio, e nikt nie znajduje si z ty u, w strefie zagro enia. OSTRZE ENIE Drobne ga zie lub trawa zaklinowywujà si czasami mi dzy osprz tem tnàcym i os onà. Wy àcz zawsze silnik zanim zaczniesz ich usuwanie. D ugoêç odcinka pracy powinna wynoêç ok. 75 m. Zbiorniki na paliwo nale y przenosiç w miar przesuwania si pracy. Na terenie pochy ym nale y pracowaç w kierunku prostopad ym do zbocza. O wiele atwiej jest przemieszczaç si w poprzek zbocza ni w gór i w dó. Polish 23
