1 BEARING-MATE Narzędzie montażowe i transportowe Instrukcja obsługi

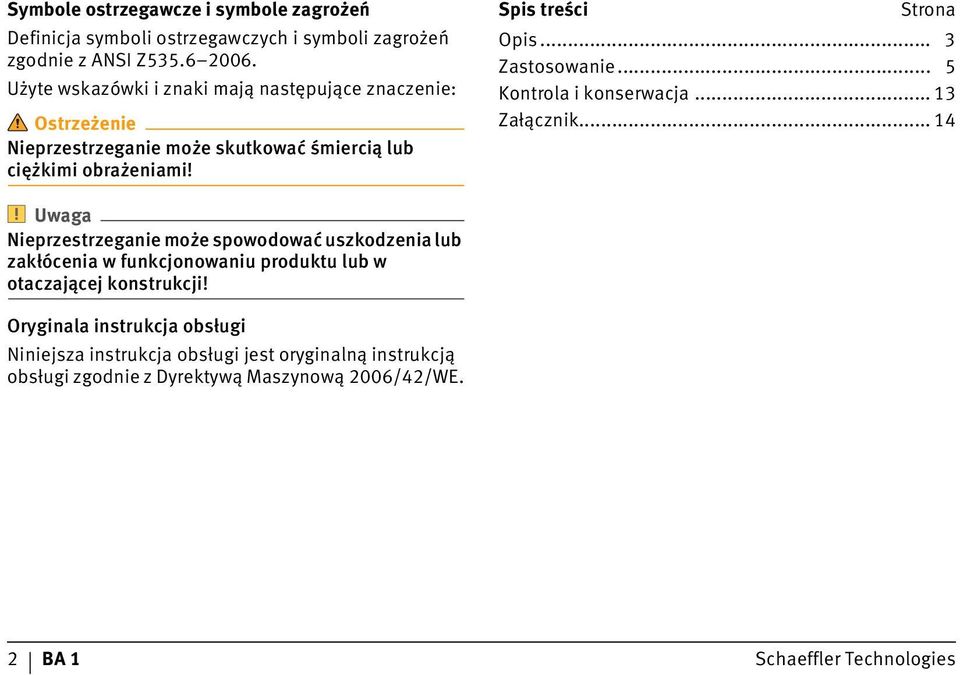

2 Symbole ostrzegawcze i symbole zagrożeń Definicja symboli ostrzegawczych i symboli zagrożeń zgodnie z ANSI Z Użyte wskazówki i znaki mają następujące znaczenie: Warnung Ostrzeżenie Nieprzestrzeganie może skutkować śmiercią lub ciężkimi obrażeniami! Spis treści Strona Opis... 3 Zastosowanie... 5 Kontrola i konserwacja Załącznik Achtung Uwaga Nieprzestrzeganie może spowodować uszkodzenia lub zakłócenia w funkcjonowaniu produktu lub w otaczającej konstrukcji! Oryginala instrukcja obsługi Niniejsza instrukcja obsługi jest oryginalną instrukcją obsługi zgodnie z Dyrektywą Maszynową 2006/42/WE. 2 BA 1 Schaeffler Technologies

3 Opis Przeznaczenie Narzędzie montażowe i transportowe BEARING-MATE ułatwia transport i montaż ciężkich obrotowosymetrycznych części, takich jak łożyska toczne. Zakres dostawy Taśma transportowo-montażowa +, niniejsza instrukcja obsługi, dwa krótkie strzemiączka, smar oraz rękawice Charakterystyka BEARING-MATE składa się z: dwóch aluminiowych uchwytów B71 dwóch taśm stalowych. Łożysko i BEARING-MATE po montażu tworzą jedną całość,. Leżące naprzeciw siebie uchwyty umożliwiają podnoszenie i transportowanie łożyska B72 Schaeffler Technologies BA 1 3

4 Opis W celu przetransportowania całości składającej się z łożyska i BEARING-MATE przy pomocy dźwigu, należy użyć dwóch odpowiednich pasów nośnych o takiej samej długości,. L 1 1 L Obsługa Przed montażem możliwy jest obrót jednostki, gdy jest ona zawieszona na pasach. Uchwyty narzędzia stanowią oś obrotu. Dzięki temu narzędzie BEARING-MATE może być wykorzystane do całkowitej obsługi od transportu do montażu. W przypadku nagrzewania łożyska przy pomocy nagrzewnicy indukcyjnej nie trzeba usuwać BEARING-MATE B73 4 BA 1 Schaeffler Technologies

5 Zastosowanie Zastosowanie zgodne z przeznaczeniem BEARING-MATE mogą obsługiwać tylko osoby upoważnione. Przed przystąpieniem do użytku należy przeczytać niniejszą instrukcję obsługi. Odpowiednie łożyska Ostrezeżenie Ostrzeżenie Zwrócić uwagę na maksymalny ciężar (m) i dopuszczalną średnicę zewnętrzną (D), patrz naklejka! Upewnić się, że pierścień zewnętrzny jest czysty, wolny od smaru i oleju! Dalsze specyfikacje: Powierzchnia średnicy zewnętrznej cylindryczna Łożysko nierozłączne Szerokość pierścienia zewnętrznego przynajmniej 60 mm Szerokość pierścienia zewnętrznego maksymalnie 270 mm w przypadku łożysk baryłkowych i łożysk kulkowych wahliwych, długie strzemiączka B76 Schaeffler Technologies BA 1 5

6 Zastosowanie Kontrola i czyszczenie Ostrezeżenie Ostrzeżenie Nie używać uszkodzonego narzędzia BEARING-MATE! Sprawdzić taśmy stalowe i uchwyty przed każdym użyciem pod kątem rys, pęknięć, odkształceń, wyboczeń, karbów, korozji i zużycia. W przypadku uszkodzonych taśm lub uchwytów, kompletne narzędzie należy przesłać do Serwisu Obsługi Klienta. , patrz strona B77 Notyfikacja Achtung Uwaga Wszystkie naklejki należy umieścić w widocznym miejscu, patrz strona 16! Taśmy stalowe należy rozwinąć na maksymalną długość i dokładnie oczyścić. 6 BA 1 Schaeffler Technologies

7 Zastosowanie Wyczyścić łożysko Ostrezeżenie Ostrzeżenie Łożysko z pokrytym olejem pierścieniem zewnętrznym może wysunąć się z narzędzia BEARING-MATE! Upewnić się, że pierścień zewnętrzny jest suchy! Wyczyścić pierścień zewnętrzny łożyska: Usunąć smary i oleje oraz inne ciała obce z pierścienia zewnętrznego BA5 Schaeffler Technologies BA 1 7

8 Zastosowanie Montaż Po wyczyszczeniu BEARING-MATE i pierścienia zewnętrznego zamontować BEARING-MATE: Taśmy stalowe umieścić pośrodku pierścienia zewnętrznego, zobacz naklejkę. Końcówki uchwytów obrócić równomiernie ręką, zgodnie z ruchem wskazówek zegara tak, aby wszystkie taśmy stalowe zostały jednakowo naciągnięte i dobrze przylegały. Należy zwrócić uwagę na odstępy naklejek od uchwytów. Dokręcić łby śrub na końcówkach uchwytów przy użyciu klucza dynamometrycznego. Należy zwrócić uwagę na moment dokręcania, patrz naklejka B B79 8 BA 1 Schaeffler Technologies

9 Zastosowanie Montaż strzemiączek Zablokować pierścień wewnętrzny w przypadku obsługi łożysk baryłkowych i łożysk kulkowych wahliwych: Notyfikacja Achtung Uwaga Strzemiączka nie mogą wystawać poza pierścień wewnętrzny i powinny być umieszczone po tej samej stronie! Blokowanie pierścienia wewnętrznego: Pierścień zewnętrzny łożyska jest opisany po jednej stronie. Umieścić obydwa strzemiączka po tej stronie. Ustawić strzemiączka równolegle, aż będą przylegać do pierścienia wewnętrznego. Dokręcić strzemiączka B7A Schaeffler Technologies BA 1 9

10 Zastosowanie Nałożyć pas nośny. Ostrezeżenie Ostrzeżenie Podczas transportu przy użyciu dźwigu stosować dwa pasy nośne o równej długości! Upewnić się, że każdy pas nośny posiada siłę udźwigu przynajmniej 1000 kg! Nie należy stosować łańcuchów, patrz naklejka! 00016B7B Ustawić pas nośny pomiędzy uchwytem a kołnierzem,. Zawiesić pas nośny na haku dźwigu B7C 1 10 BA 1 Schaeffler Technologies

11 Zastosowanie Transport Ostrezeżenie Ostrzeżenie Zmocować dodatkowe zabezpieczenie (pas zabezpieczający, siła udźwigu przynajmniej 1000 kg),! Upewnić się, że podczas całego transportu pod łożyskiem nie znajdują się osoby! Zabezpieczyć strefę zagrożenia! Łożysko transportować nie narażając go na uderzenia i drgania! Łożysko przetransportować do miejsca montażu. Montaż łożyska W razie potrzeby przekręcić łożysko w miejscu montażu,. Uchwyty służą jako oś przy obracaniu łożyska B7D 00016B7E Notyfikacja Achtung Uwaga Upewnić się, że strzemiączka nie wystają ponad pierścień wewnętrzny! Zamontować łożysko. Usunąć strzemiączko. Odkręcić uchwyty i usunąć BEARING-MATE. 2 Schaeffler Technologies BA 1 11

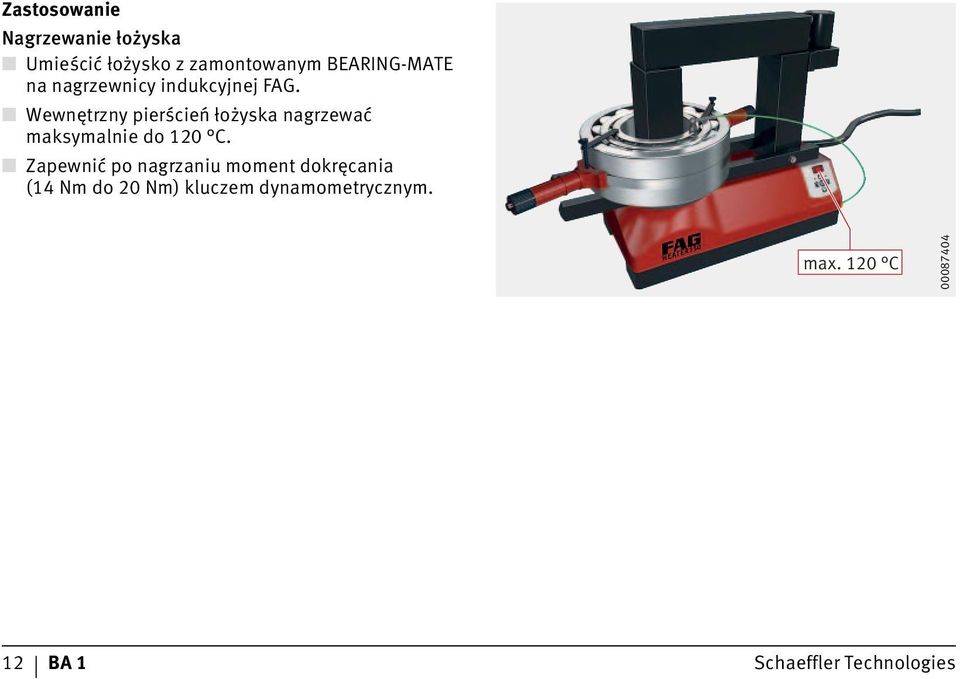

12 Zastosowanie Nagrzewanie łożyska Umieścić łożysko z zamontowanym BEARING-MATE na nagrzewnicy indukcyjnej FAG. Wewnętrzny pierścień łożyska nagrzewać maksymalnie do 120 C. Zapewnić po nagrzaniu moment dokręcania (14 Nm do 20 Nm) kluczem dynamometrycznym. max. 120 C BA 1 Schaeffler Technologies

13 Kontrola i konserwacja Sprawdzenie BEARING-MATE należy sprawdzać przynajmniej raz w roku. Pierwsza kontrola powinna mieć miejsce jeden rok od daty produkcji. Jeśli obowiązujące przepisy wymagają częstszych kontroli, należy przestrzegać okresów kontrolnych zgodnie z obowiązującymi przepisami. Zlecić przeprowadzenie kontroli osobom upoważnionym. Sprawdzić datę produkcji, oznacza rok 2013, tydzień 6. Sprawdzać narzędzie jak przed każdym zastosowaniem i zgodnie z lokalnymi przepisami. Sporządzić protokół kontrolny i dokonać jego archiwizacji: Data kontroli, wynik kontroli (bez usterek lub opis usterek), nazwisko i stanowisko kontrolera F Konserwacja Prawidłowa konserwacja zapobiega przedwczesnemu zużyciu. Co 6 miesięcy smarować 4 miejsca wlotowe taśmy przy użyciu smaru Arcanol MULTI2, Schaeffler Technologies BA 1 13

14 Załącznik Dane techniczne BEARING-MATE Masa Nośność BEARING-MATE Średnica minimalna Średnica maksymalna BEARING-MATE Średnica minimalna Średnica maksymalna BEARING-MATE Średnica minimalna Średnica maksymalna 6,3 kg 500 kg 250 mm 450 mm 450 mm 650 mm 650 mm 850 mm Modyfikacja, naprawa Na skutek zmian, takich jak modyfikacja i niefachowe naprawy BEARING-MATE, może dojść do zagrożeń dla użytkownika. Ostrezeżenie Ostrzeżenie Nie wolno dokonywać zmian w BEARING-MATE (takich jak np. przebudowa lub naprawa)! Naprawy powinny być przeprowadzane wyłącznie przez Serwis Obsługi Klienta FAG! Certyfikaty Narzędzie BEARING-MATE zostało sprawdzone przez TÜV Produktservice GmbH. Na życzenie dostępna jest kopia. 14 BA 1 Schaeffler Technologies

15 Załącznik Deklaracja zgodności Deklaracja zgodności GE dostępna jest na życzenie w postaci kopii w oryginalnej wielkości. Kontakt support.is@schaeffler.com 00016B84 Schaeffler Technologies BA 1 15
