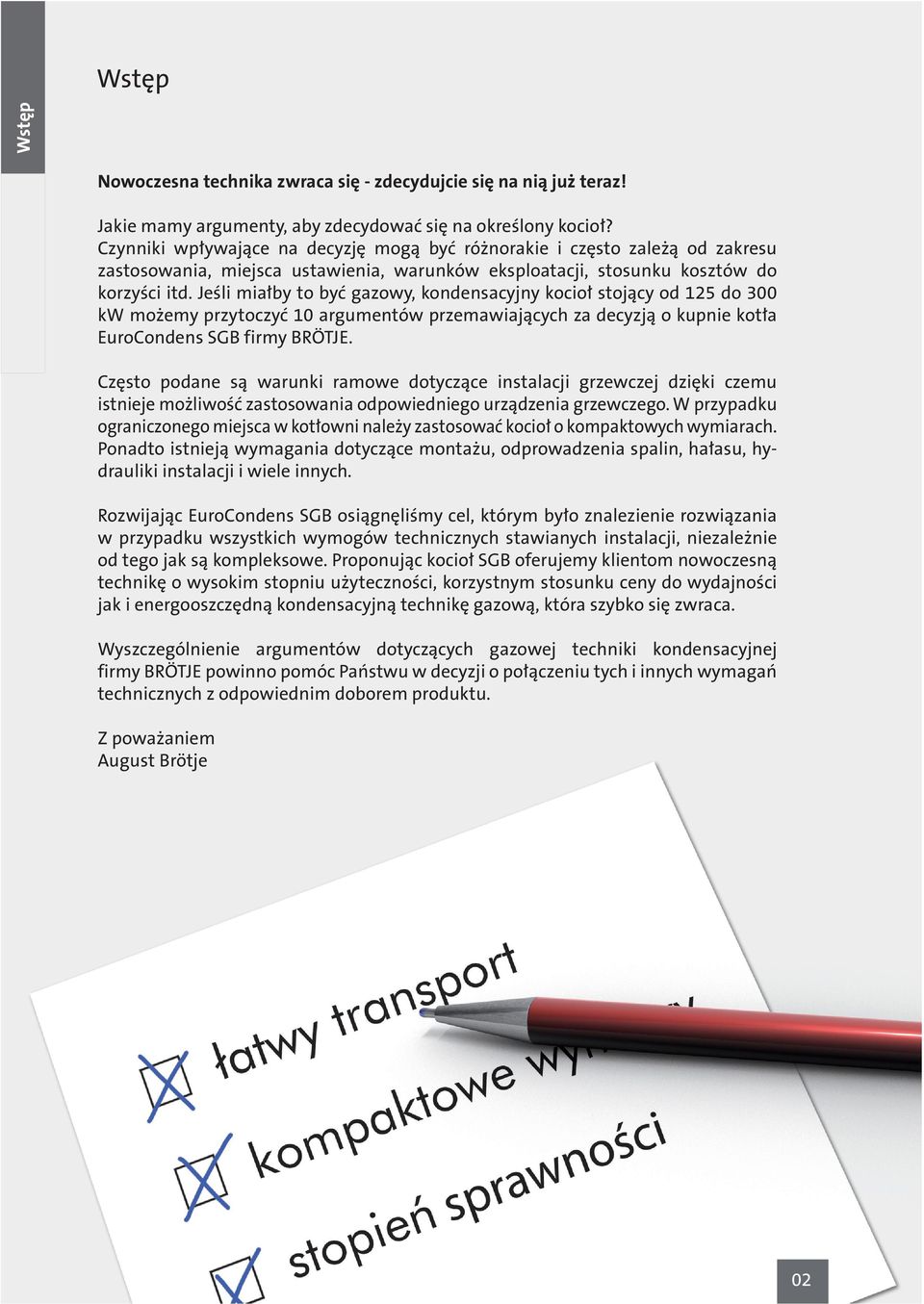

1 Wstęp Wstęp Nowoczesna technika zwraca się - zdecydujcie się na nią już teraz! Jakie mamy argumenty, aby zdecydować się na określony kocioł? Czynniki wpływające na decyzję mogą być różnorakie i często zależą od zakresu zastosowania, miejsca ustawienia, warunków eksploatacji, stosunku kosztów do korzyści itd. Jeśli miałby to być gazowy, kondensacyjny kocioł stojący od 125 do 300 kw możemy przytoczyć 10 argumentów przemawiających za decyzją o kupnie kotła EuroCondens SGB firmy BRÖTJE. Często podane są warunki ramowe dotyczące instalacji grzewczej dzięki czemu istnieje możliwość zastosowania odpowiedniego urządzenia grzewczego. W przypadku ograniczonego miejsca w kotłowni należy zastosować kocioł o kompaktowych wymiarach. Ponadto istnieją wymagania dotyczące montażu, odprowadzenia spalin, hałasu, hydrauliki instalacji i wiele innych. Rozwijając EuroCondens SGB osiągnęliśmy cel, którym było znalezienie rozwiązania w przypadku wszystkich wymogów technicznych stawianych instalacji, niezależnie od tego jak są kompleksowe. Proponując kocioł SGB oferujemy klientom nowoczesną technikę o wysokim stopniu użyteczności, korzystnym stosunku ceny do wydajności jak i energooszczędną kondensacyjną technikę gazową, która szybko się zwraca. Wyszczególnienie argumentów dotyczących gazowej techniki kondensacyjnej firmy BRÖTJE powinno pomóc Państwu w decyzji o połączeniu tych i innych wymagań technicznych z odpowiednim doborem produktu. Z poważaniem August Brötje 02

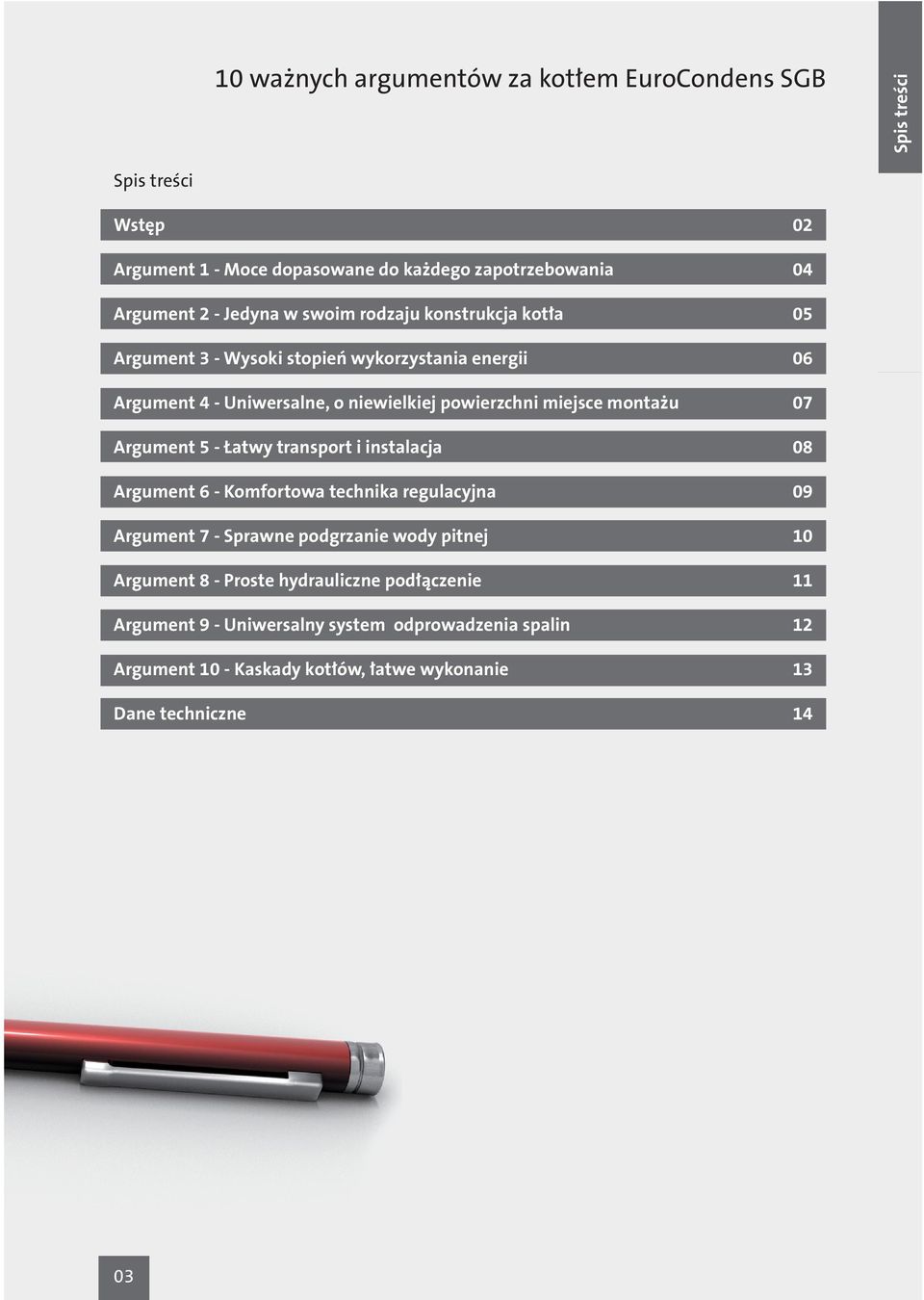

2 10 ważnych argumentów za kotłem EuroCondens SGB Spis treści Spis treści Wstęp Argument 1 - Moce dopasowane do każdego zapotrzebowania Argument 2 - Jedyna w swoim rodzaju konstrukcja kotła Argument 3 - Wysoki stopień wykorzystania energii Argument 4 - Uniwersalne, o niewielkiej powierzchni miejsce montażu Argument 5 - Łatwy transport i instalacja Argument 6 - Komfortowa technika regulacyjna Argument 7 - Sprawne podgrzanie wody pitnej Argument 8 - Proste hydrauliczne podłączenie Argument 9 - Uniwersalny system odprowadzenia spalin Argument 10 - Kaskady kotłów, łatwe wykonanie Dane techniczne

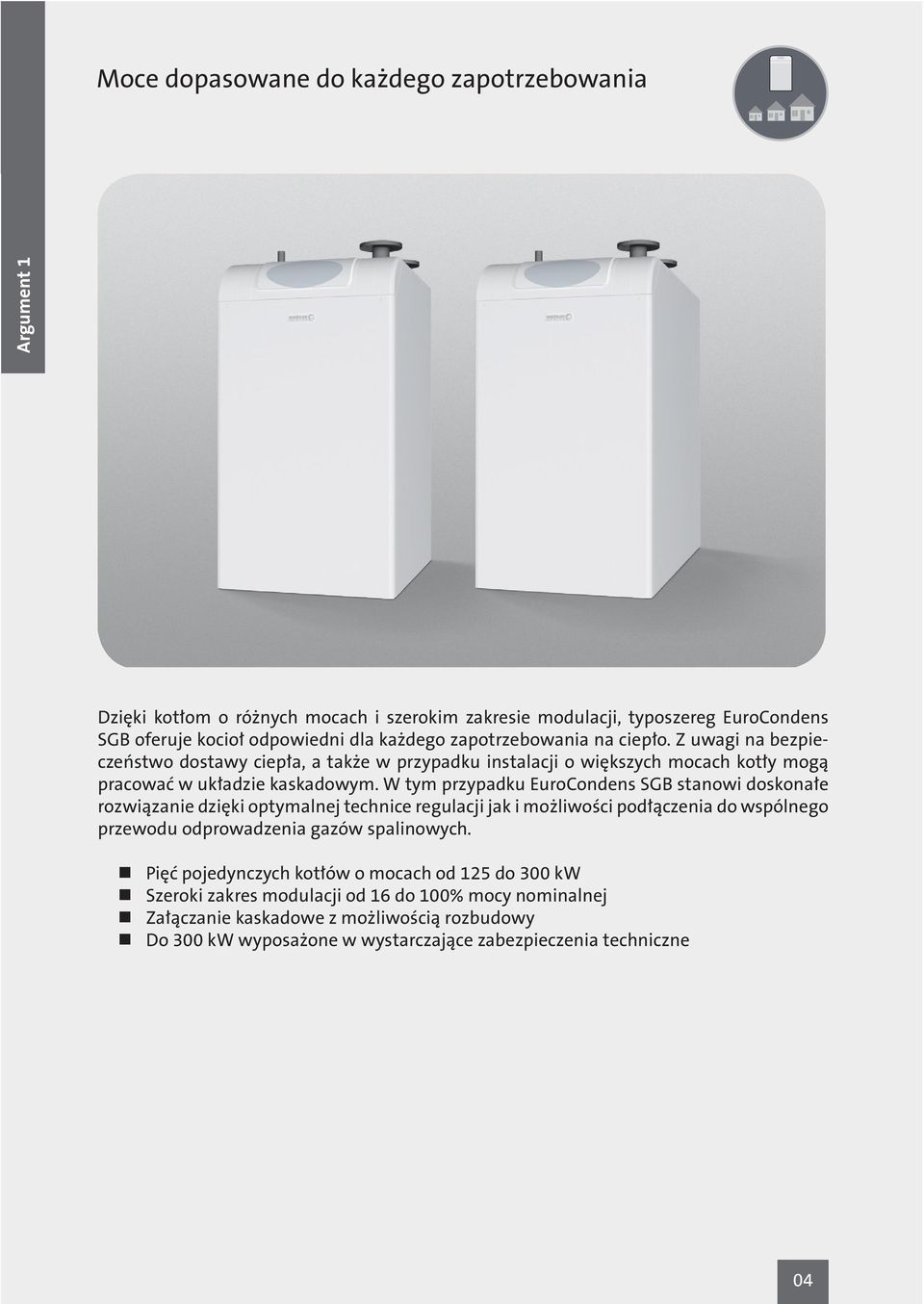

3 Moce dopasowane do każdego zapotrzebowania Argument 1 Dzięki kotłom o różnych mocach i szerokim zakresie modulacji, typoszereg EuroCondens SGB oferuje kocioł odpowiedni dla każdego zapotrzebowania na ciepło. Z uwagi na bezpieczeństwo dostawy ciepła, a także w przypadku instalacji o większych mocach kotły mogą pracować w układzie kaskadowym. W tym przypadku EuroCondens SGB stanowi doskonałe rozwiązanie dzięki optymalnej technice regulacji jak i możliwości podłączenia do wspólnego przewodu odprowadzenia gazów spalinowych. Pięć pojedynczych kotłów o mocach od 125 do 300 kw Szeroki zakres modulacji od 16 do 100% mocy nominalnej Załączanie kaskadowe z możliwością rozbudowy Do 300 kw wyposażone w wystarczające zabezpieczenia techniczne 04

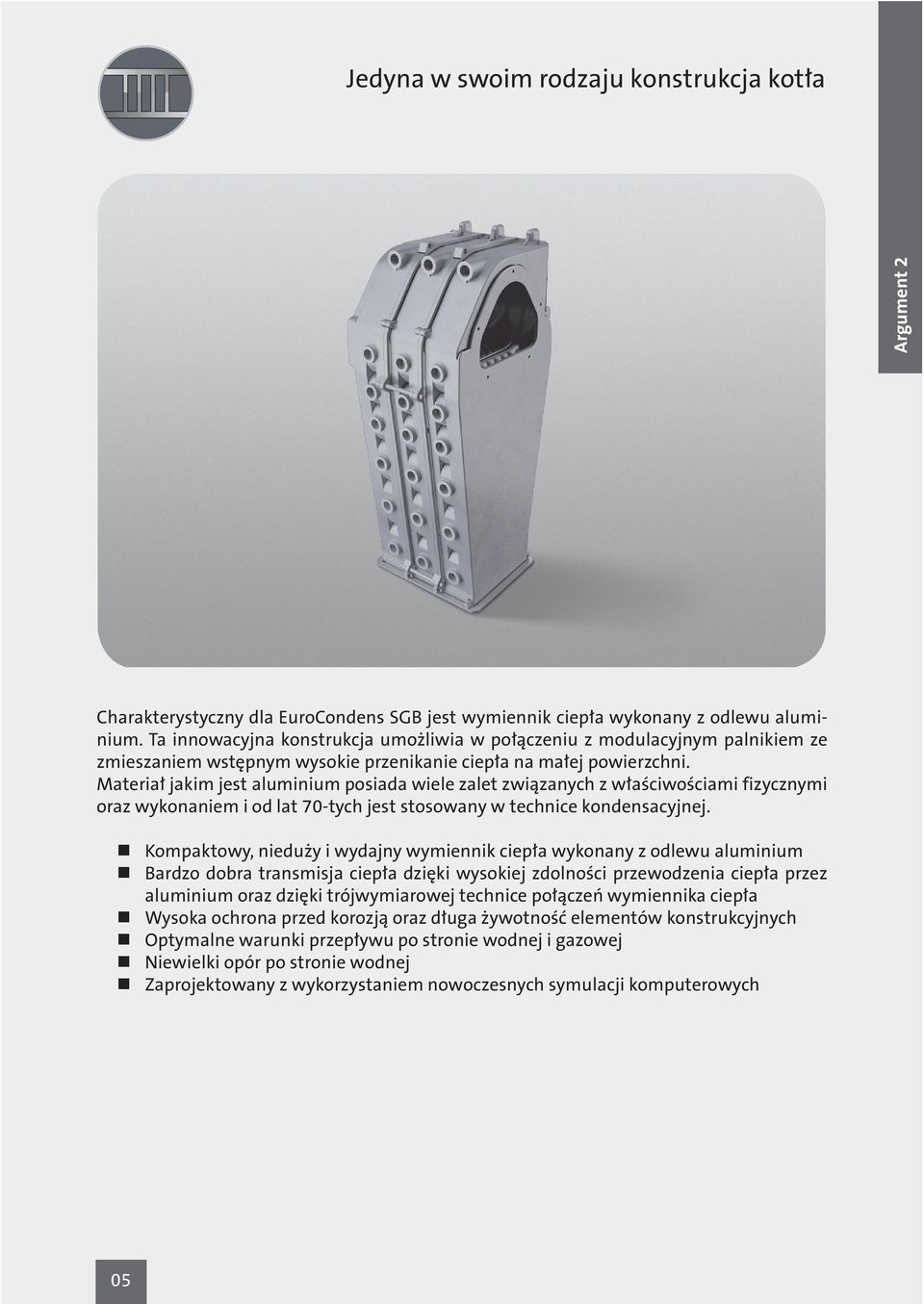

4 Jedyna w swoim rodzaju konstrukcja kotła Argument 2 Charakterystyczny dla EuroCondens SGB jest wymiennik ciepła wykonany z odlewu aluminium. Ta innowacyjna konstrukcja umożliwia w połączeniu z modulacyjnym palnikiem ze zmieszaniem wstępnym wysokie przenikanie ciepła na małej powierzchni. Materiał jakim jest aluminium posiada wiele zalet związanych z właściwościami fizycznymi oraz wykonaniem i od lat 70-tych jest stosowany w technice kondensacyjnej. Kompaktowy, nieduży i wydajny wymiennik ciepła wykonany z odlewu aluminium Bardzo dobra transmisja ciepła dzięki wysokiej zdolności przewodzenia ciepła przez aluminium oraz dzięki trójwymiarowej technice połączeń wymiennika ciepła Wysoka ochrona przed korozją oraz długa żywotność elementów konstrukcyjnych Optymalne warunki przepływu po stronie wodnej i gazowej Niewielki opór po stronie wodnej Zaprojektowany z wykorzystaniem nowoczesnych symulacji komputerowych 05

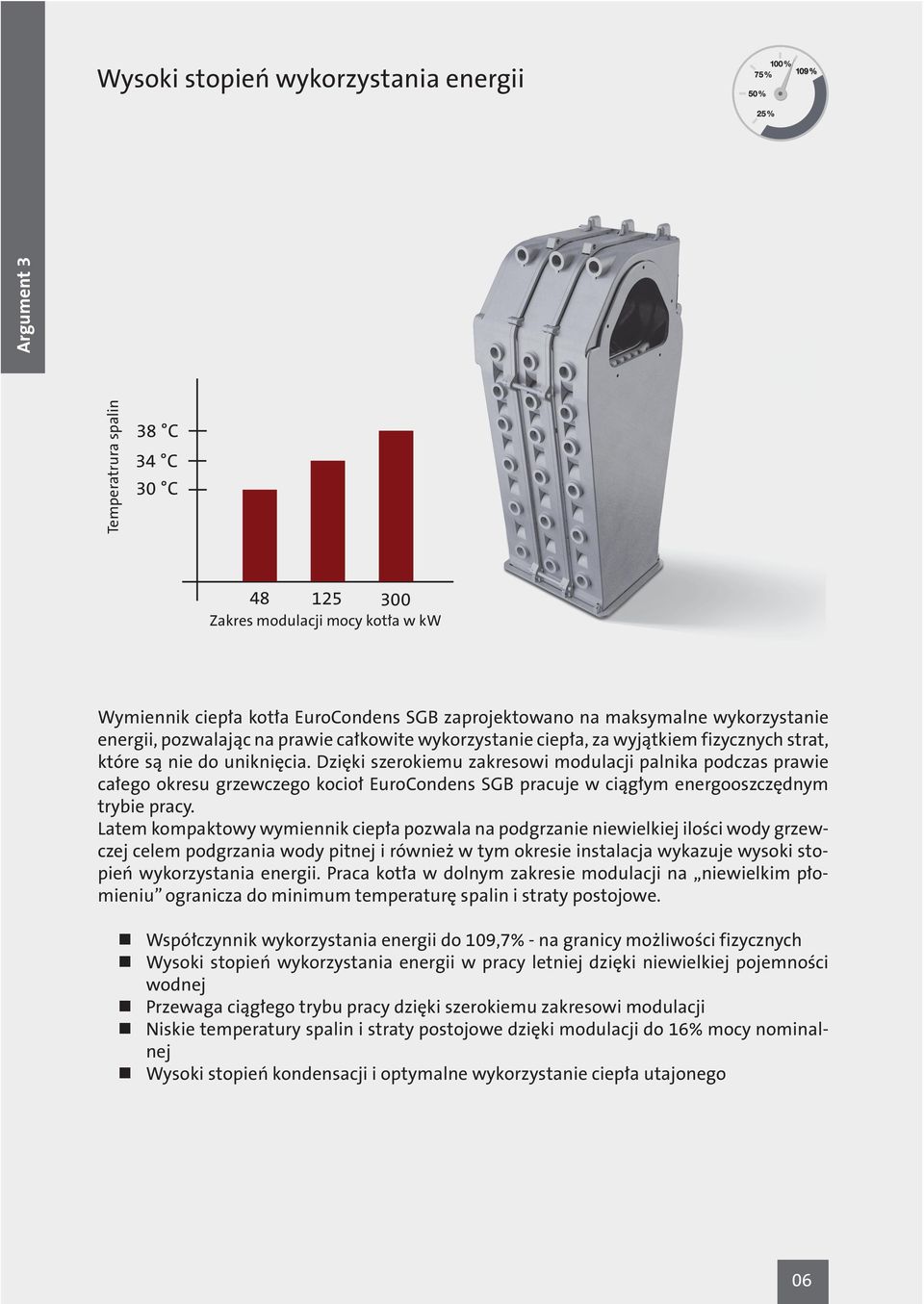

5 Wysoki stopień wykorzystania energii Temperatrura spalin Argument 3 38 C 34 C 30 C Zakres modulacji mocy kotła w kw Wymiennik ciepła kotła EuroCondens SGB zaprojektowano na maksymalne wykorzystanie energii, pozwalając na prawie całkowite wykorzystanie ciepła, za wyjątkiem fizycznych strat, które są nie do uniknięcia. Dzięki szerokiemu zakresowi modulacji palnika podczas prawie całego okresu grzewczego kocioł EuroCondens SGB pracuje w ciągłym energooszczędnym trybie pracy. Latem kompaktowy wymiennik ciepła pozwala na podgrzanie niewielkiej ilości wody grzewczej celem podgrzania wody pitnej i również w tym okresie instalacja wykazuje wysoki stopień wykorzystania energii. Praca kotła w dolnym zakresie modulacji na niewielkim płomieniu ogranicza do minimum temperaturę spalin i straty postojowe. Współczynnik wykorzystania energii do 109,7% - na granicy możliwości fizycznych Wysoki stopień wykorzystania energii w pracy letniej dzięki niewielkiej pojemności wodnej Przewaga ciągłego trybu pracy dzięki szerokiemu zakresowi modulacji Niskie temperatury spalin i straty postojowe dzięki modulacji do 16% mocy nominalnej Wysoki stopień kondensacji i optymalne wykorzystanie ciepła utajonego 06

6 Uniwersalne, o niewielkiej powierzchni miejsce montażu Argument 4 Również największe kotły znajdują miejsce w niewielkich pomieszczeniach. Kotłom Euro- Condens SGB zapewnia to niewielka powierzchnia ustawienia oraz wymagane odległości dla przeprowadzenia serwisu. Kompaktowa budowa ma dodatkowo tę zaletę, że kotły te odznaczają się niewielką masą, spełniając wielokrotnie wymagania stawiane przez konstruktorów budynków, dachowym centralom grzewczym. Dzięki przyłączom od góry znaczącą ilość miejsca zaoszczędzono w wymiarze głębokości. Kompaktowe wymiary o niewielkim zapotrzebowaniu na miejsce montażu Prosta instalacja dzięki podłączeniom od góry kotła Niewielkie odległości wymagane dla przeprowadzenia serwisu Dzięki niewielkiej masie i pojemności wodnej kotła możliwość montażu jako centrala dachowa Zbędny cokół i podkładki dźwiękochłonne Kocioł SGB 125 E SGB 170 E SGB 215 E SGB 260 E SGB 300 E Głębokość A 915 mm mm mm mm mm 07

7 Łatwy transport i instalacja Argument 5 Plug and Play to proste podłączenie kotła EuroCondens SGB i jego uruchomienie. Kocioł EuroCondens SGB jest już fabrycznie, kompletnie zmontowany, tak więc unikamy czasochłonnej kompletacji kotła i podłączenia regulacji. Dzięki swojej kompaktowej konstrukcji można kocioł EuroCondens SGB łatwo ustawić również w małych pomieszczeniach, a także bez problemu przetransportować. Podłączenie do instalacji grzewczej i odprowadzenia spalin przebiega szybko i bezproblemowo. Gotowa do podłączenia, sprawdzona jednostka kotła Zintegrowana regulacja dla jednego obiegu grzewczego i podgrzania wody pitnej oraz sterowania kaskadą Niewielka masa kotła i kompaktowe wymiary ułatwiające transport Nawet wąskie drzwi nie są przeszkodą we wnoszeniu. Szerokość wszystkich kotłów poniżej 70 cm. Zintegrowane elementy pomocnicze w transporcie Proste i szybkie podłączanie przewodów elektrycznych, hydraulicznych, odprowadzenia spalin i doprowadzenia powietrza 08

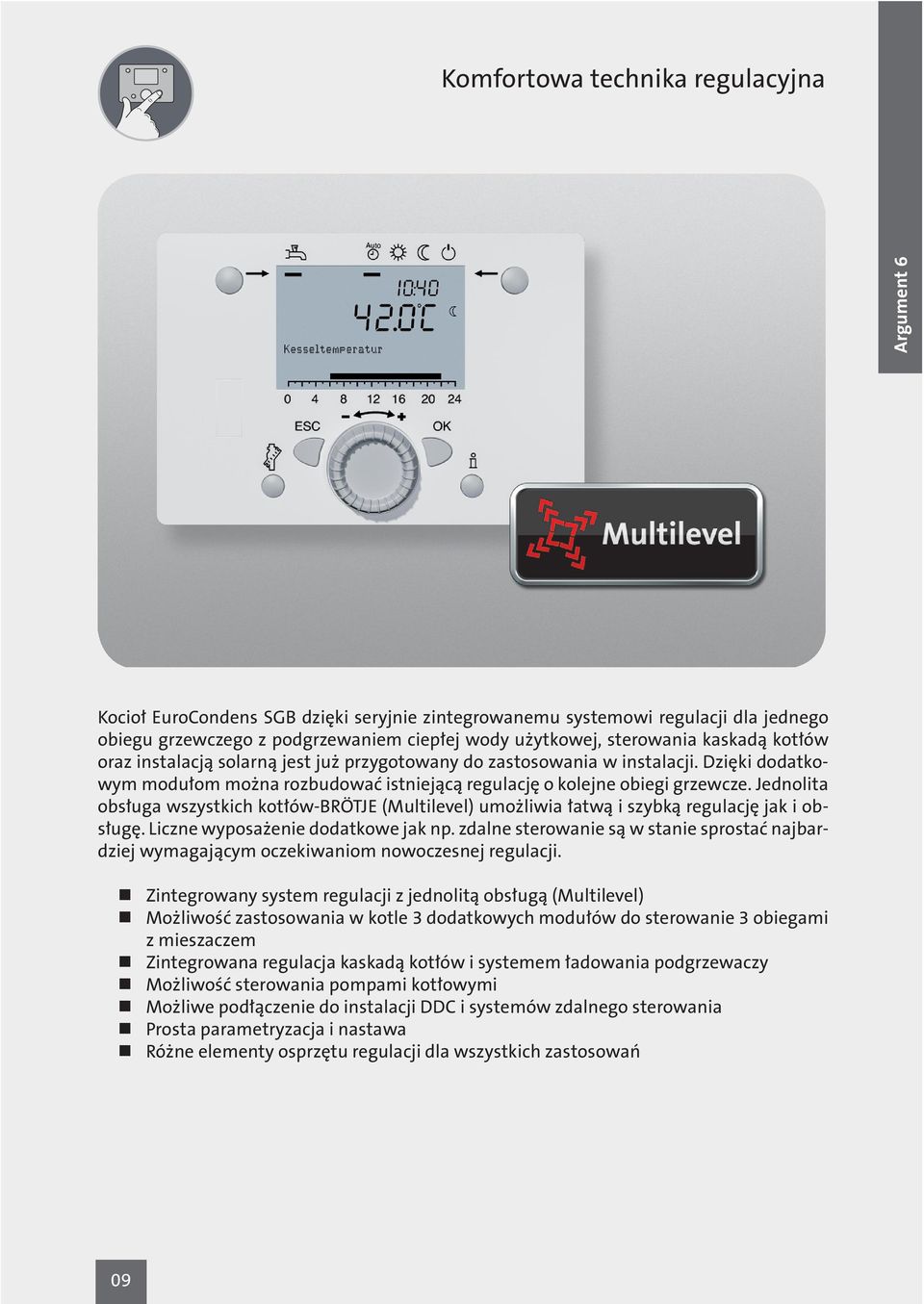

8 Komfortowa technika regulacyjna Argument 6 Kocioł EuroCondens SGB dzięki seryjnie zintegrowanemu systemowi regulacji dla jednego obiegu grzewczego z podgrzewaniem ciepłej wody użytkowej, sterowania kaskadą kotłów oraz instalacją solarną jest już przygotowany do zastosowania w instalacji. Dzięki dodatkowym modułom można rozbudować istniejącą regulację o kolejne obiegi grzewcze. Jednolita obsługa wszystkich kotłów-brötje (Multilevel) umożliwia łatwą i szybką regulację jak i obsługę. Liczne wyposażenie dodatkowe jak np. zdalne sterowanie są w stanie sprostać najbardziej wymagającym oczekiwaniom nowoczesnej regulacji. Zintegrowany system regulacji z jednolitą obsługą (Multilevel) Możliwość zastosowania w kotle 3 dodatkowych modułów do sterowanie 3 obiegami z mieszaczem Zintegrowana regulacja kaskadą kotłów i systemem ładowania podgrzewaczy Możliwość sterowania pompami kotłowymi Możliwe podłączenie do instalacji DDC i systemów zdalnego sterowania Prosta parametryzacja i nastawa Różne elementy osprzętu regulacji dla wszystkich zastosowań 09

9 Sprawne podgrzanie wody pitnej Argument 7 W połączeniu z kotłem EuroCondens SGB można zainstalować stojący podgrzewacz c.w.u. z doskonale zwymiarowanymi powierzchniami grzewczymi bądź systemami ładowania. W swoich materiałach technicznych Brötje zaleca idealne kombinacje gazowych kotłów kondensacyjnych EuroCondens SGB z systemami ładowania podgrzewaczy HydroComfort LSR. W wyniku ciągłego dopasowywania ładowania wody pitnej oraz modulacji palnika następuje ładowanie podgrzewaczy bez taktowania palnika i to przy pełnym wykorzystaniu ciepła kondensacji. Szeroki asortyment podgrzewaczy i systemów ładowania Ładowanie podgrzewacza bez taktowania palnika przy systemach ładowania podgrzewaczy Optymalne wykorzystanie ciepła kondensacji przy systemie ładowania podgrzewacza Wydajny system przygotowania c.w.u. przy niewielkim zapotrzebowaniu na miejsce Wysoki wskaźnik mocy dzięki pracy równoległej lub szeregowej Higieniczne przygotowanie wody pitnej Przyjazna koncepcja montażowa 10

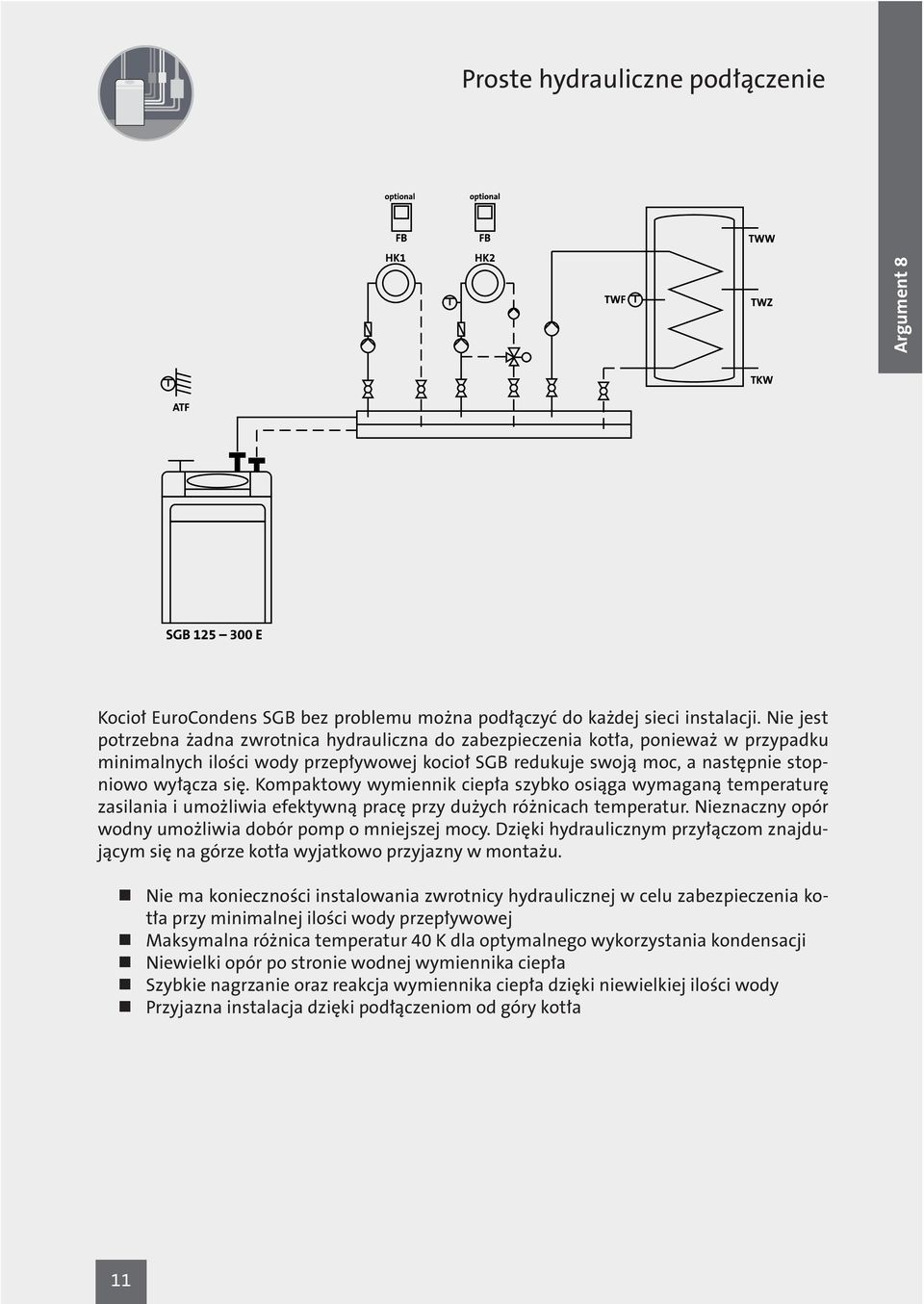

10 Proste hydrauliczne podłączenie Argument 8 Kocioł EuroCondens SGB bez problemu można podłączyć do każdej sieci instalacji. Nie jest potrzebna żadna zwrotnica hydrauliczna do zabezpieczenia kotła, ponieważ w przypadku minimalnych ilości wody przepływowej kocioł SGB redukuje swoją moc, a następnie stopniowo wyłącza się. Kompaktowy wymiennik ciepła szybko osiąga wymaganą temperaturę zasilania i umożliwia efektywną pracę przy dużych różnicach temperatur. Nieznaczny opór wodny umożliwia dobór pomp o mniejszej mocy. Dzięki hydraulicznym przyłączom znajdującym się na górze kotła wyjatkowo przyjazny w montażu. Nie ma konieczności instalowania zwrotnicy hydraulicznej w celu zabezpieczenia kotła przy minimalnej ilości wody przepływowej Maksymalna różnica temperatur 40 K dla optymalnego wykorzystania kondensacji Niewielki opór po stronie wodnej wymiennika ciepła Szybkie nagrzanie oraz reakcja wymiennika ciepła dzięki niewielkiej ilości wody Przyjazna instalacja dzięki podłączeniom od góry kotła 11

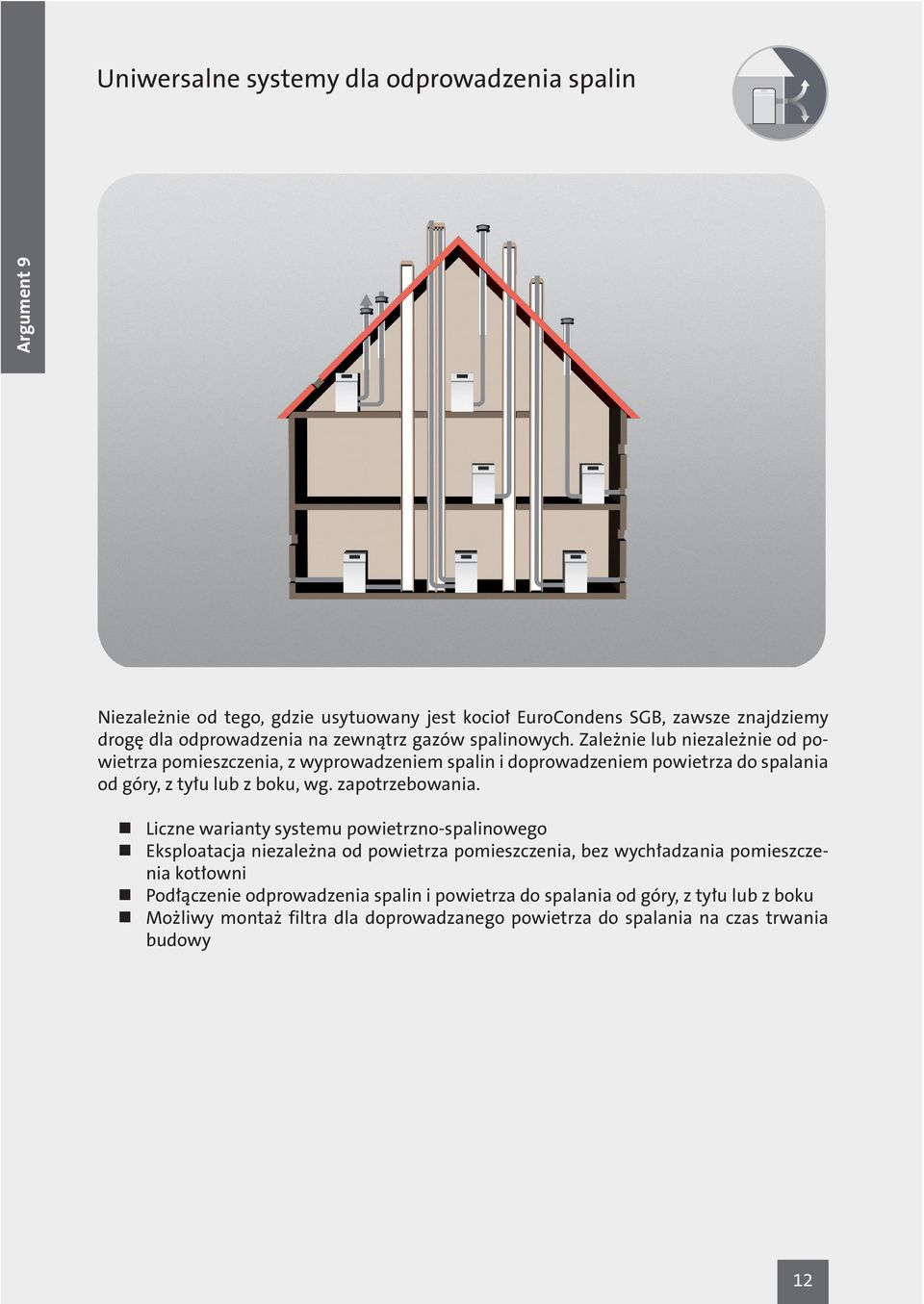

11 Uniwersalne systemy dla odprowadzenia spalin Argument 9 Niezależnie od tego, gdzie usytuowany jest kocioł EuroCondens SGB, zawsze znajdziemy drogę dla odprowadzenia na zewnątrz gazów spalinowych. Zależnie lub niezależnie od powietrza pomieszczenia, z wyprowadzeniem spalin i doprowadzeniem powietrza do spalania od góry, z tyłu lub z boku, wg. zapotrzebowania. Liczne warianty systemu powietrzno-spalinowego Eksploatacja niezależna od powietrza pomieszczenia, bez wychładzania pomieszczenia kotłowni Podłączenie odprowadzenia spalin i powietrza do spalania od góry, z tyłu lub z boku Możliwy montaż filtra dla doprowadzanego powietrza do spalania na czas trwania budowy 12

12 Kaskady kotłów, łatwe wykonanie Argument 10 Instalacje kaskadowe przedstawiane są często jako inteligentne rozwiązania, które w bezpieczny i wydajny sposób zapewniają zapotrzebowanie ciepła. Regulacja kaskady kotłów w wyposażeniu standardowym kotła Hydrauliczne zestawy montażowe do prostego, szybkiego montażu Zabezpieczenie przed przepływem zwrotnym spalin w wyposażeniu standardowym kotła Bardzo szeroki zakres modulacji i wyjątkowe bezpieczeństwo zaopatrzenia w ciepło dzięki instalacjom wielokotłowym Łatwy transport instalacji wielokotłowych 13

13 Dane techniczne Przegląd urządzeń Dane techniczne EuroCondens 125 E 170 E 215 E 260 E 300 E SGB Produkt-ID-Nr. CE-0085 BN 0577 Nominalny zakres obciążenia 20 do do do do do 300 cieplnego (kw) Nominalna sprawność 109,5/98,5 109,6/98,6 109,6/98,6 109,7/98,7 109,7/98,7 użytkowa η N dla temperatur 40/30 C (%) Nominalna sprawność użytkowa η N dla temperatur 75/60 C (%) 106,5/95,5 106,6/95,6 106,6/95,6 106,7/95,7 106,7/95,7 Wymiary (mm) Wysokość Szerokość Głębokość Masa Zastrzega się pojawienie zmian technicznych oraz wystąpienia błędów 14

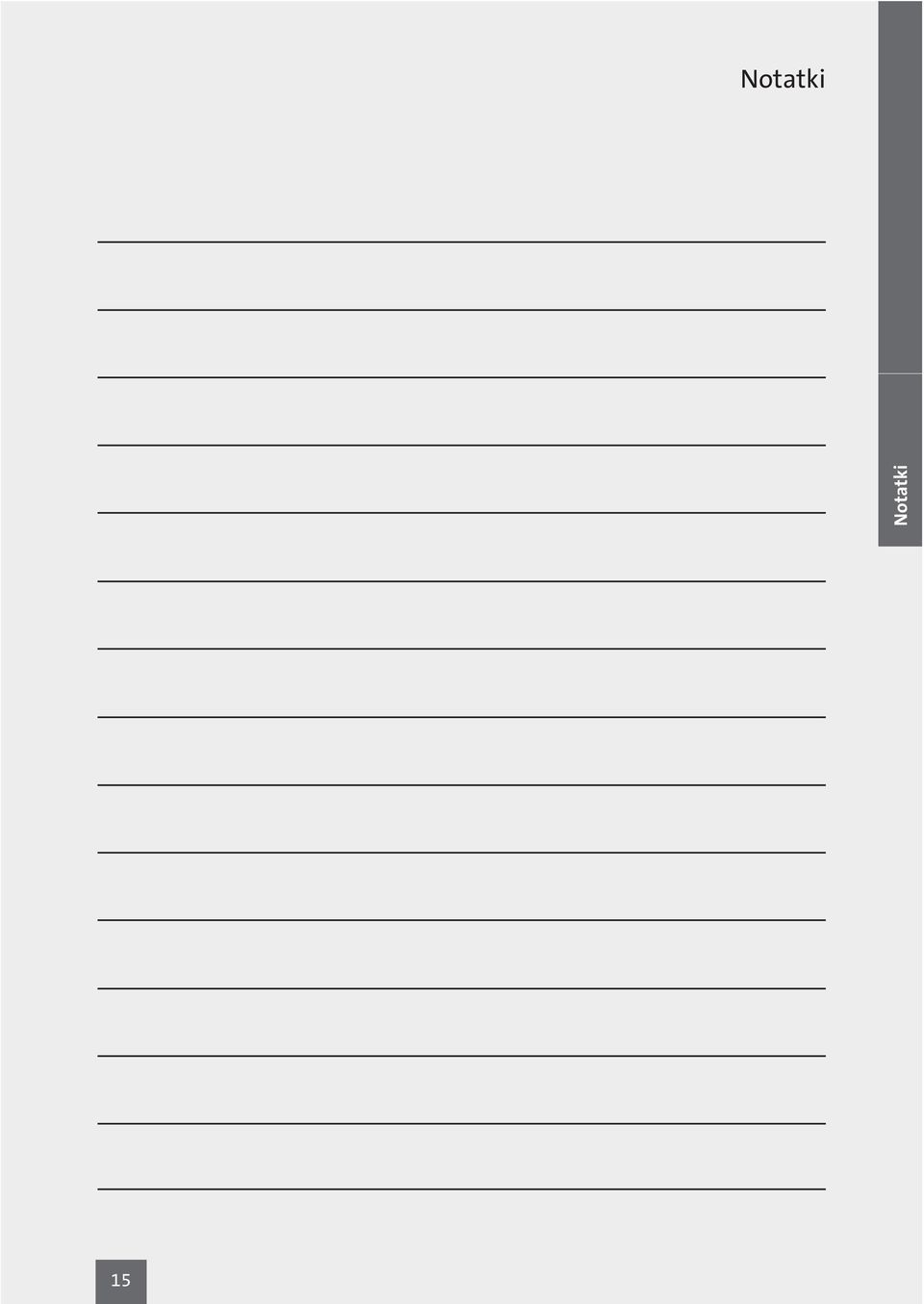

14 Notatki Notatki 15
