1 PRZEDSIĘBIORSTWO PROJEKTOWANIA I REALIZACJI Sp. z o.o GDAŃSK, UL. CZYŻEWSKIEGO 38/1 Nr umowy: ZP-192/50/2016/2017 Egz. nr Nr archiwalny: TS-511-PB-047-P TOM 8 INWENTARYZACJA ZIELENI Temat projektu: Lokalizacja: Branża: Budowa sieci kanalizacji sanitarnej w rejonie ulic Gdańskiej, Lipowej, Staszica, Chłopskiej, Górnej oraz ulic do nich przyległych w miejscowości Pępowo 7, 10/8, 10/9, 11/2, 11/9, 11/22, 11/56, 11/64, 11/65, 13/16, 13/25, 13/74, 15/3, 15/6, 15/9, 16/1, 17, 18/15, 21/2, 23/13, 23/14, 23/15, 23/20, 23/21, 23/31, 23/32, 23/33, 23/34, 24/2, 24/8, 24/10, 26/3, 26/8, 27/16, 27/17, 28/1, 29, 30, 32/1, 32/18, 33, 34/2, 35/2, 36/26, 39/7, 43/2, 43/4, 43/9, 43/22, 50/16, 50/22, 50/33, 50/48, 50/51, 50/55, 50/56, 50/75, 50/76, 52/1, 52/26, 53/3, 53/14, 54, 55, 172/13, 179/6, 176/21, 177/6, 177/8, 180/14, 180/25, 181/4, 181/11, 181/50, 182/1, 183/25, 185/4, 184, 188/54, 188/56, 188/57, 194/7, 194/8, 195/9, 196/12, 196/19, 196/27, 197/9, 197/89, 197/90, 197/107, 197/108, 199/25, 199/28, 199/35, 203, 204, 205, 217/2, 276, 283/19 obręb Pępowo Zieleń Data wykonania: Wrzesień 2018 Inwestor: Gmina Żukowo, ul. Gdańska 52, Żukowo Zespół projektowy Imię i nazwisko Podpis Nr uprawnień Opracował: Sprawdziła: Adrian Kondratowicz Mgr.inż.arch.kraj. Zuzanna Chudzińska-Kondratowicz Inspektor nadzoru dendrologicznego w procesie inwestycyjnym Upr.nr 63/S4/05/2018 Inspektor nadzoru terenów zieleni Upr.nr. NOT-SITO Poznań/TZ/0113/17 mbank Konto Nr NIP KRS Sąd Rejonowy Gdańsk Telefon Serwis internetowy info@telsystem.com.pl

2 Spis treści I. CZĘŚĆ OPISOWA Przedmiot, zakres i cel opracowania Określenie Inwestora Podstawa opracowania Lokalizacja Metoda opracowania Opis stanu istniejącego i analiza wartości drzewostanu Gospodarka drzewostanem Preliminarz opłat Zabezpieczenie drzew na Rodzaje materiałów Zabezpieczenie drzew i krzewów Zasady prowadzenia robót w zasięgu koron i w odległości min. 2 m od obrysu korony drzewa Zabezpieczanie korzeni drzew w wykopach Pielęgnacja drzew uszkodzonych w trakcie robót budowlanych Renowacja trawników Wytyczne i zalecenia II. DOKUMENTACJA FOTOGRAFICZNA III. CZĘŚĆ RYSUNKOWA Rysunek nr 1, skala 1:500 Rysunek nr 2, skala 1:500 Rysunek nr 3, skala 1:500 Rysunek nr 4, skala 1:500 Rysunek nr 5, skala 1:500 Rysunek nr 6, skala 1:500 Rysunek nr 7, skala 1:500 Rysunek nr 8, skala 1:500 Rysunek nr 9, skala 1:500 Rysunek nr 10, skala 1:500 Rysunek nr 11, skala 1:500 Rysunek nr 12, skala 1:500 Rysunek nr 13, skala 1:500 Rysunek nr 14, skala 1:500 Rysunek nr 15, skala 1:500 Rysunek nr 16, skala 1:500 Rysunek nr 17, skala 1:500 Rysunek nr 18, skala 1:500 Rysunek nr 19, skala 1:500

3 I. CZĘŚĆ OPISOWA 1. Przedmiot, zakres i cel opracowania. Niniejszy projekt jest częścią składową kompleksowego opracowania projektowego dla zadania inwestycyjnego pt.: Budowa sieci kanalizacji sanitarnej w rejonie ulic Gdańskiej, Lipowej, Staszica, Chłopskiej, Górnej oraz ulic do nich przyległych w miejscowości Pępowo. Przedmiotem niniejszego opracowania jest inwentaryzacja dendrologiczna i gospodarka drzewostanem na terenie projektowanej sieci kanalizacji sanitarnej w rejonie ulic Gdańskiej, Lipowej, Staszica, Chłopskiej, Górnej oraz ulic do nich przyległych w miejscowości Pępowo. 2. Określenie Inwestora. Gmina Żukowo, ul. Gdańska 52, Żukowo 3. Podstawa opracowania. Podstawę opracowania stanowią: Ustawa z dnia roku o ochronie przyrody Dz.U nr 92 poz. 880 z późn. zm. (Dz. U. z 2016 r. poz. 2134, 2249, 2260, z 2017 r. poz. 60, 132, 1074, 1330) Mapy geodezyjne do celów projektowych w skali 1:500, Dostępne do celów poglądowych zdjęcia satelitarne i ortofotomapy. Wizja terenowa wykonana we wrześniu 2018 r. 1

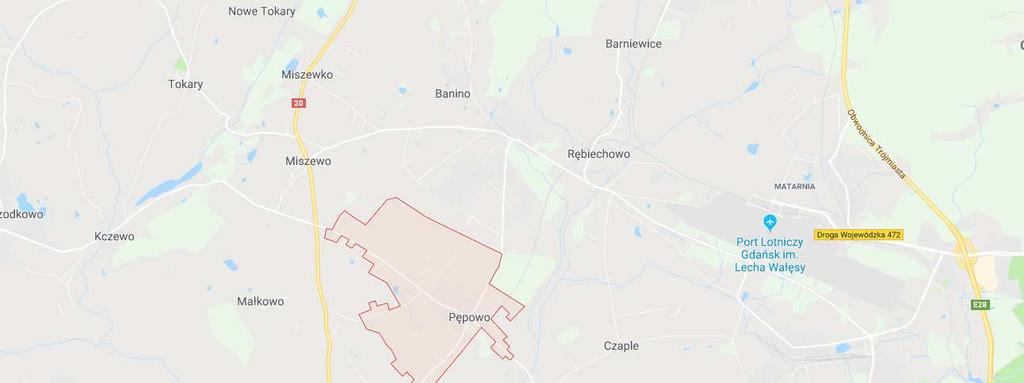

4 4. Lokalizacja Rysunek 1. Lokalizacja inwestycji. Opracowanie własne na podstawie : 2!3d !4d Metoda opracowania. Opracowanie zawiera dane określone w ustawie z dnia roku o ochronie przyrody Dz.U nr 92 poz. 880 z późn. zm. (Dz. U. z 2016 r. poz. 2134, 2249, 2260, z 2017 r. poz. 60, 132, 1074, 1330). Inwentaryzację zieleni wykonano jako inwentaryzację ogólną określono gatunki drzew i krzewów, stan zdrowotny drzew i krzewów jak również podstawowe cechy charakterystyczne takie jak: pokrój pnia i korony oraz ewentualne uszkodzenia, ślady żerowania szkodników czy infekcje grzybowe i bakteryjne. Zakres opracowania obejmuje drzewa i krzewy rosnące w odległości do 3 metrów w każdą stronę od projektowanej trasy sieci kanalizacji sanitarnej. Pomiaru wysokości drzew dokonano przy użyciu wysokościomierza Leica DISTO D810 z dokładnością do 0,5 m. Obwód pnia na wysokości pierśnicy (na wysokości 130 cm) oraz na wysokości 5 cm pomierzono taśmą mierniczą z dokładnością do 0,5 cm przymiarem wstęgowym końcowokreskowym produkcji firmy STANLEY o długości nominalnej 25 m i działce elementarnej 1 mm. Inwentaryzację przeprowadzono w trakcie wizji lokalnej w terenie we wrześniu 2018 roku. 2

5 Wyniki przeprowadzonej inwentaryzacji przedstawiono w Tabeli nr 1 oraz w formie graficznej (Rysunek nr 1, Rysunek nr 2, Rysunek nr 3, Rysunek nr 4, Rysunek nr 5, Rysunek nr 6, Rysunek nr 7, Rysunek nr 8, Rysunek nr 9, Rysunek nr 10, Rysunek nr 11, Rysunek nr 12, Rysunek nr 13, Rysunek nr 14, Rysunek nr 15, Rysunek nr 16, Rysunek nr 17, Rysunek nr 18, Rysunek nr 19). 6. Opis stanu istniejącego i analiza wartości drzewostanu. Na terenie opracowania zinwentaryzowano łącznie 258 drzew (w tym egzemplarze wielopniowe) oraz 248 m 2 krzewów. Zinwentaryzowano następujące gatunki drzew: a) b) c) d) Dąb szypułkowy (Quercus robur) e) Topola kanadyjska (Populus x canadensis) f) Buk zwyczajny (Fagus sylvatica) g) Wiąz szypułkowy (Ulmus laevis) h) Wierzba iwa (Salix caprea) i) Wiśnia ptasia (Prunus avium) j) Topola osika (Populus tremula) k) Świerk pospolity Picea abies l) Sosna zwyczajna (Pinus sylvestris) m) Wiąz górski (Ulmus glabra) n) Świerk serbski (Picea omorika) o) Klon jawor (Acer pseudoplatanus) p) Olsza czarna (Alnus glutinosa) q) Jarząb pospolity (Sorbus aucuparia) r) Cyprysik groszkowy (Chamaecyparis pisifera) s) Świerk kłujący (Picea pungens) t) Robinia akacjowa (Robinia pseudoacacia) Zinwentaryzowano następujące gatunki krzewów: a) Głóg jednoszyjkowy Crataegus monogyna b) Lijak pospolity Syringa vulgaris c) Rokitnik zwyczajny Hippophae rhamnoides d) e) f) Jabłoń domowa (Malus domestica) g) Wierzba krucha (Salix fragilis) h) Śliwa domowa mirabelka (Prunus domestica subsp. Syriaca) i) Wierzba uszata (Salix aurita) j) Topola osika (Populus tremula) k) Róża pomarszczona (Rosa rugosa) 3

6 l) Bez czarny (Sambucus nigra) m) Forsycja pośrednia (Forsythia intermedia) n) Wierzba mandżurska (Salix matsudana) o) Wierzba iwa (Salix caprea) p) Śnieguliczka biała (Symphoricarpos albus) q) Jarząb pospolity (Sorbus aucuparia) r) Żywotnik zachodni (Thuja occidentalis) s) Olsza czarna (Alnus glutinosa) t) Wiśnia ptasia (Prunus avium) u) Wierzba biała (Salix alba) v) Tawuła van Houtte'a (Spiraea vanhouttei) Drzewa i krzewy rosną w różnym zagęszczeniu: od pojedynczych egzemplarzy do niewielkich grup po kilka egzemplarzy. Większość zinwentaryzowanej zieleni została nasadzona i ukształtowana przez człowieka, niewielka część powstała samoistnie. Stan zdrowotny zinwentaryzowanej zieleni jest zróżnicowany. W Tabeli nr 1 znajdującej się poniżej przedstawiono wyniki przeprowadzonej inwentaryzacji dendrologicznej. Tabela 1. Inwentaryzacja dendrologiczna z gospodarką drzewostanem. L.p. Nazwa polska (Nazwa łacińska) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość Gospodarka drzewostanem Uwagi > > > Rozwidlenie pni V- 3m. Posusz 30%. Widoczne ślady po cięciach korygujących. Na pniu widoczne owocniki grzybów. Od podstawy pnia do wysokości 0,5m widoczny ubytek wgłębny z próchnem i śladami żerowania szkodników. Drzewo w stanie zamierania zagraża bezpieczeństwu. Zalecane usunięcie drzewa ze względów fitosanitarnych. 4

7 L.p Nazwa polska (Nazwa łacińska) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość 211 > > Gospodarka drzewostanem Zalecane wiązanie elastyczne pni 173 > > > > > > > Uwagi 4m. Posusz 15%. Korona ukształtowana asymetrycznie, jednostronna. Widoczne ślady po cięciach korygujących. Rozwidlenie pni V- 4m. Drzewo martwe. Posusz 100%. Na wysokości 0,2m widoczny ubytek wgłębny z wysypującym się próchnem. Zalecane usunięcie drzewa ze względów fitosanitarnych. kształtne na kilka przewodników, na wysokości 4m. Stan zdrowotny 4m. Posusz 10%. Stan zdrowotny Pień lekko wygięty. Korona ukształtowana asymetrycznie, jednostronna. Posusz 10%. Korona ukształtowana asymetrycznie, jednostronna. Na wysokości 5m widoczny ubytek po ułamanym konarze. 4m. Pień lekko wygięty. Stan zdrowotny 3,5m. Posusz 10%. Pień lekko pochylony. Od podstawy pnia do wysokości 6m widoczny ubytek korowiny zarastający tkanką kalusową. 5

8 L.p Grupa krzewów Nazwa polska (Nazwa łacińska) Głóg jednoszyjkowy (Crataegus monogyna) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość 195 > Gospodarka drzewostanem 187 > > > > Uwagi Na wysokości od 1,4m do 3m widoczny ubytek korowiny o szerokości 10cm, zarastający tkanką kalusową. 7m. Na pniu widoczne ślady po cięciach. Stan zdrowotny 5m. Posusz 5%. Na wysokości 2,5m widoczny ubytek wgłębny, istnieje możliwość występowania ubytku kominowego. Posusz 15%. Na pniu widoczne ślady po cięciach. Stan zdrowotny 2,5m. Posusz 10%. Stan zdrowotny 191 > > > m Korona ukształtowana asymetrycznie, jednostronna. Na wysokości od 0,3m do 1,7m widoczny ubytek wgłębny o szerokości 20cm, z próchnem i śladami żerowania szkodników. 7m. Samosiewy w formie krzewiastej. 169 > > Posusz 15%. Stan zdrowotny 217 > Posusz 30%. 6

9 L.p a Nazwa polska (Nazwa łacińska) Jabłoń domowa (Malus domestica) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) 7 Średnica korony Wysokość Gospodarka drzewostanem 185 > > > Uwagi 5m. Posusz 15%. Stan zdrowotny 4 m > > m. Pień lekko wygięty. Stan zdrowotny 157 > Martwy pień > > > > > > Martwy pień złamany na wysokości 3m. Zalecane usunięcie drzewa ze względów fitosanitarnych. 3,5m. Posusz 20%. Stan zdrowotny Pień lekko pochylony. Stan zdrowotny 3,5m. Od podstawy pnia do wysokości 1m widoczny ubytek o szerokości 40cm z próchnem i śladami żerowania szkodników. 2,5m. Stan zdrowotny 4m. Na pniu widoczne ślady po ułamanych konarach zarastające tkanką kalusowa. 268 > > ,5m. Powyżej rozwidlenia, na pniu widoczne ubytki wgłębne zarastające tkanką kalusową.

10 L.p Nazwa polska (Nazwa łacińska) Dąb szypułkowy (Quercus robur) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość 302 > > Gospodarka drzewostanem 305 > > > > > Uwagi Posusz 15%. Stan zdrowotny kształtne na kilka przewodników, na wysokości 3,5m. U podstawy pnia widoczne mechaniczne uszkodzenie korowiny. Widoczne ślady po cięciach korygujących. 4m. Posusz 50%. Jeden z przewodników jest martwy i złamany na wysokości 5,5m. Na pniu widoczne liczne ubytki wgłębne z próchnem i śladami żerowania szkodników. Drzewo w średnim stanie zdrowotnym. Do obserwacji. 101 > > > > > > > Posusz 30%. Pień lekko pochylony. Na pniach widoczne ubytki po wyłamanych gałęziach zarastające tkanką kalusową. 3m. 4m. Posusz 10%. Stan zdrowotny 2,5m. Stan zdrowotny Posusz 15%. Stan zdrowotny 8

11 L.p Nazwa polska (Nazwa łacińska) Dąb szypułkowy (Quercus robur) Topola kanadyjska (Populus x canadensis) Topola kanadyjska (Populus x canadensis) Topola kanadyjska (Populus x canadensis) Topola kanadyjska (Populus x canadensis) Topola kanadyjska (Populus x canadensis) Topola kanadyjska (Populus x canadensis) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) 9 Średnica korony Wysokość 302 > Gospodarka drzewostanem 293 > > > Uwagi 4m. Posusz 25%. Na wysokości 3m widoczny ubytek, istnieje możliwość występowania ubytku kominowego. 4,5m. Stan zdrowotny Na wysokości od 1m do 4,5m widoczny ubytek po ułamanym konarze o szerokości 50cm, z martwicą, próchnem i śladami żerowania szkodników. 263 > > > > Na wysokościach od 1,2m do 1,8m oraz od 4m do 5,5m widoczne ubytki korowiny o szerokości 10cm, zarastający tkanką kalusową. 227 > > > > > Posusz 50%. Posusz 10%. Pień lekko pochylony. Stan zdrowotny 4m. Posusz 15%. Od strony jezdni, na wysokości od 1,5m do 2,5m widoczny ubytek ze zgnilizną, martwicą i śladami żerowania szkodników.

12 L.p Nazwa polska (Nazwa łacińska) Topola kanadyjska (Populus x canadensis) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość Gospodarka drzewostanem 217 > Uwagi Posusz 20%. Drzewo w średnim stanie zdrowotnym. 283 > > > Drzewo martwe > > > > > > > > ,5m. Na wysokości 4m widoczny ubytek wgłębny o szerokości 15cm. Drzewo martwe, posusz 100%. Zalecane usunięcie drzewa ze względów fitosanitarnych. 4m. 4,5m. Posusz 20%. OD strony jezdni, na wysokości 2m widoczny ubytek wgłębny z martwicą i śladami żerowania szkodników. 3m. 3,5m. Stan zdrowotny 3,5m. Stan zdrowotny 10

13 L.p Nazwa polska (Nazwa łacińska) Wierzba krucha (Salix fragilis) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość Gospodarka drzewostanem 268 > >50-4,5-222 > > >50 3 4,5 47 >50 2,5 4,5 5 m > Usunąć kolizja z projektowaną inwestycją 244 > Uwagi Na wysokości 4,5m widoczny ubytek po uciętym konarze, zarastający tkanką kalusową. Istnieje możliwość występowania ubytku kominowego. Na wysokości 0,3m widoczny ubytek z wysypującym się próchnem i ziemią, w której wyrastają rośliny. Martwy pień złamany na wysokości 4,5m. Zalecane usunięcie drzewa ze względów fitosanitarnych. 4m. Na wysokości 4,5m widoczny ubytek po uciętym konarze zarastający tkanką kalusową. 5,5m. Od strony jezdni, od podstawy pnia do wysokości 1m widoczny ubytek wgłębny, istnieje możliwości występowania ubytku kominowego. Posusz 10%. Od strony jezdni, od podstawy pnia do wysokości 0,5m widoczny ubytek korowiny o szerokości 30cm z martwicą i śladami żerowania szkodników. 2,5m. Od podstawy pnia do wysokości 2m widoczny potężny ubytek wgłębny o szerokości 50cm z martwicą i śladami żerowania szkodników. 11

14 L.p Nazwa polska (Nazwa łacińska) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość 317 > > Gospodarka drzewostanem 286 > > > > > > > > > Uwagi 4,5. Od strony jezdni, od podstawy pnia do wysokości 1,7m widoczny ubytek wgłębny z próchnem i śladami żerowania szkodników. Rozwidlenie pni V- 5m. Posusz 20%. Widoczne ślady po cięciach. Posusz 15%. Stan zdrowotny Posusz 30%. Widoczne ślady po cięciach korygujących. Na wysokości 3m widoczny ubytek po uciętym konarze, zarastający tkanką kalusową. kształtne na wiele przewodników, na wysokości 3m. Posusz 70%. W koronie widoczne ślady po licznych i silnych cięciach korygujących. 2,5m. Posusz 30%. W koronie widoczne ślady po cięciach korygujących. 4m. Posusz 10%. Stan zdrowotny 5m. Na wysokości od 0,4m do 1,7m widoczny ubytek korowiny o szerokości 7cm, zarastający tkanką kalusową. 12

15 L.p Nazwa polska (Nazwa łacińska) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość 336 > > Gospodarka drzewostanem 341 > Uwagi 4m. Posusz 40%. Pień lekko pochylony. Jeden z przewodników jest ucięty w rozwidleniu, a pod nim widoczny ubytek korowiny z martwicą. Drugi przewodnik jest martwy. Korona ukształtowana asymetrycznie, jednostronna. 3,5m. Stan zdrowotny 3m. 241 > > > > > > > > > ,5m. Posusz 5%. Stan zdrowotny Posusz 5%. Stan zdrowotny Na pniu widoczne ślady po uciętych gałęziach. Stan zdrowotny 4,5m. Na pniu widoczne drobne ubytki po cięciach gałęzi. Średni stan zdrowotny drzewa. Posusz 90%. Drzewo w stanie zamierania. Widoczne silne cięcia korygujące. Zalecane usunięcie drzewa ze względów fitosanitarnych. 3,5m. Drzewo martwe. 3m. Posusz 30%. Stan zdrowotny 13

16 L.p Nazwa polska (Nazwa łacińska) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość Gospodarka drzewostanem 331 > > > > > > > > Uwagi kształtne na trzy przewodniki, na wysokości 4,5m. W koronie widoczne ślady po cięciach korygujących. Posusz 10%. Stan zdrowotny Widoczne ślady po cięciach. 5m. Posusz 10%. Stan zdrowotny Od podstawy pnia do wysokości 0,3m widoczny ubytek korowiny z martwicą. 3,5m. Stan zdrowotny 250 > > > > > Rozwidlenie pni V- 2,5m. Pień pęknięty od rozwidlenia, w dół. Istnieje silne ryzyko rozłamania drzewa. Jeden z przewodników jest zamierający i ma dużo ubytków. Zalecane usunięcie drzewa ze względów bezpieczeństwa. 4,5m. Stan zdrowotny 4,5m. Stan zdrowotny 3m. 14

17 L.p Nazwa polska (Nazwa łacińska) Buk zwyczajny (Fagus sylvatica) Buk zwyczajny (Fagus sylvatica) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość 279 > > Gospodarka drzewostanem 321 > > > > > > > > > > > > Uwagi 5m. Od strony jezdni, od podstawy pnia do wysokości 1,4m widoczny ubytek korowiny o szerokości 10cm z martwicą i śladami żerowania szkodników. 5,5m. Stan zdrowotny Posusz 5%. Stan zdrowotny 3,5m. Jeden z przewodników jest ucięty na wysokości 4m. Posusz 10%. Widoczne ślady po cięciach. Korona ukształtowana asymetrycznie, jednostronna. 3m. Posusz 10%. Na wysokości 0,5m widoczny drobny ubytek wgłębny. 8m. Pień lekko powyginany. Od strony jezdni, na wysokości 0,3m widoczny drobny ubytek wgłębny z wysypującym się próchnem. 2,5. Pień lekko pochylony. Stan zdrowotny 4,5m. Stan zdrowotny 15

18 L.p Grupa krzewów Nazwa polska (Nazwa łacińska) Dąb szypułkowy (Quercus robur) Wiąz szypułkowy (Ulmus laevis) Wiąz szypułkowy (Ulmus laevis) Dąb szypułkowy (Quercus robur) Dąb szypułkowy (Quercus robur) Rokitnik zwyczajny (Hippophae rhamnoides) Śliwa domowa mirabelka (Prunus domestica subsp. Syriaca) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość 543 > Gospodarka drzewostanem Uwagi Pomnik przyrody, 3,5m. Stan zdrowotny 36 > > > ,2m. U podstawy pnia widoczne ślady po uciętych innych przewodnikach. 142 > > > m m. Posusz 10%. Na pniu widoczne ślady po uciętych gałęziach. Stan zdrowotny 3 m > , , > ,5m. Na wysokości 3,5m widoczny ubytek po ułamanym konarze z martwicą i śladami żerowania szkodników, zarastający tkanką kalusową. kształtne na trzy przewodniki, na wysokości 1,8m. 16

19 L.p Nazwa polska (Nazwa łacińska) Wierzba uszata (Salix aurita) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość 44 > m ,5 Gospodarka drzewostanem Usunąć kolizja z projektowana inwestycją. Uwagi 154. Wierzba iwa (Salix caprea) > Grupa drzew 156. grupa drzew Grupa drzew i krzewów 159. Grupa drzew i krzewów 160. Wiśnia ptasia (Prunus avium) - Wierzba uszata (Salix aurita) - Wierzba iwa (Salix caprea) - Topola osika (Populus tremula) - - Wierzba iwa (Salix caprea) - Wierzba krucha (Salix fragilis) 102 > ,5 3, , > , > ,5m. Na pniu widoczne drobne ubytki korowiny zarastające tkanką kalusową. Wierzchołek drzewa jest ucięty na wysokości 3,5m. Wierzchołek drzewa jest ucięty na wysokości 3m. 0,95m. Stan zdrowotny 1,8m. Stan zdrowotny Rozwidlenie pni V- 0,8m. Stan zdrowotny Pas zieleni rosnący w bezpiecznej odległości od projektowanej inwestycji. Nie koliduje z inwestycją. Należy zabezpieczyć na. Pas zieleni rosnący w bezpiecznej odległości od projektowanej inwestycji. Nie koliduje z inwestycją. Należy zabezpieczyć na. Drzewo rośnie w bezpiecznej odległości od projektowanej inwestycji. Nie koliduje. 17

20 L.p Grupa drzew 166. Grupa drzew 167. Nazwa polska (Nazwa łacińska) Śliwa domowa mirabelka (Prunus domestica subsp. Syriaca) Jabłoń domowa (Malus domestica) Świerk pospolity (Picea abies) Sosna zwyczajna (Pinus sylvestris) Sosna zwyczajna (Pinus sylvestris) Sosna zwyczajna (Pinus sylvestris) Sosna zwyczajna (Pinus sylvestris) Sosna zwyczajna (Pinus sylvestris) Sosna zwyczajna (Pinus sylvestris) Sosna zwyczajna (Pinus sylvestris) Sosna zwyczajna (Pinus sylvestris) Sosna zwyczajna (Pinus sylvestris) Sosna zwyczajna (Pinus sylvestris) Wierzba iwa (Salix caprea) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość , ,5 3 3 m ,5 2 m Gospodarka drzewostanem.. Usunąć kolizja z projektowana inwestycją. Usunąć kolizja z projektowana inwestycją > Uwagi Drzewo rośnie w bezpiecznej odległości od projektowanej inwestycji. Nie koliduje. Drzewo rośnie w bezpiecznej odległości od projektowanej inwestycji. Nie koliduje. Brak kolizji z projektowaną inwestycją. Grupa drzew rosnąca w dużej odległości od projektowanej inwestycji. Brak potrzeby inwentaryzowania. Grupa młodych nasadzeń. Brak kolizji z projektowaną inwestycją. Rozwidlenie pni V- 0,4m. Stan zdrowotny 18

21 L.p Grupa drzew Nazwa polska (Nazwa łacińska) - - Wierzba iwa (Salix caprea) - - Róża pomarszczona (Rosa rugosa) Bez czarny (Sambucus nigra) Sosna zwyczajna (Pinus sylvestris) Śliwa domowa mirabelka (Prunus domestica subsp. Syriaca) Wiąz górski (Ulmus glabra) Forsycja pośrednia (Forsythia intermedia) Wierzba mandżurska (Salix matsudana) Wierzba iwa (Salix caprea) Śliwa domowa mirabelka (Prunus domestica subsp. Syriaca) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość m ,8 3 m , > > m > m > > m m > m Gospodarka drzewostanem. Usunąć kolizja z projektowana inwestycją. Usunąć kolizja z projektowana inwestycją. Usunąć kolizja z projektowana inwestycją.... Usunąć kolizja z projektowaną inwestycją.. Usunąć kolizja z projektowaną inwestycją... Uwagi Brak kolizji z projektowaną inwestycją. Grupa drzew rosnąca w dużej odległości od projektowanej inwestycji. Brak potrzeby inwentaryzowania. Rozwidlenie pni V- 0,4m. Rozwidlenie pni V- 0,6m. Stan zdrowotny Rozwidlenie pni V- 2,5m. Posusz 10%. Drzewo rośnie na prywatnej posesji, za ogrodzeniem. Krzew nasadzony i uformowany przez człowieka. Krzew nasadzony i uformowany przez człowieka. 19

22 L.p Grupa drzew 183. Grupa drzew i krzewów Nazwa polska (Nazwa łacińska) Świerk serbski (Picea omorika) Świerk pospolity (Picea abies) Lilak pospolity (Syringa vulgaris) Bez czarny (Sambucus nigra) Bez czarny (Sambucus nigra) Bez czarny (Sambucus nigra) Klon jawor (Acer pseudoplatanus) Głóg jednoszyjkowy (Crataegus monogyna) Głóg jednoszyjkowy (Crataegus monogyna) Śnieguliczka biała (Symphoricarpos albus) Jarząb pospolity (Sorbus aucuparia) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość ,5 3,5 40 >50 1,5 4 1,5 m > > m m > m > > m > m m m Gospodarka drzewostanem Usunąć kolizja z projektowaną inwestycją Usunąć kolizja z projektowaną inwestycją Usunąć kolizja z projektowaną inwestycją Uwagi 1,25m. Stan zdrowotny Rozwidlenie pni V- 0,1m. Stan zdrowotny Rozwidlenei pni V- 0,1m. Stan zdrowotny 0,2m. Stan zdrowotny Rozwidlenie pni u podstawy drzewa. Stan zdrowotny Rozwidlenie pni u podstawy drzewa. Stan zdrowotny 20

23 L.p Grupa drzew Nazwa polska (Nazwa łacińska) Klon jawor (Acer pseudoplatanus) Klon jawor (Acer pseudoplatanus) Klon jawor (Acer pseudoplatanus) Śliwa domowa mirabelka (Prunus domestica subsp. Syriaca) Śliwa domowa mirabelka (Prunus domestica subsp. Syriaca) Śliwa domowa mirabelka (Prunus domestica subsp. Syriaca) Żywotnik zachodni (Thuja occidentalis) Wierzba iwa (Salix caprea) Olsza czarna (Alnus glutinosa) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) 21 Średnica korony Wysokość > > m ,5 2 m ,5 2 m ,5 5 m ,5 91 > > Gospodarka drzewostanem Usunąć kolizja z projektowaną inwestycją Usunąć kolizja z projektowaną inwestycją Usunąć kolizja z projektowaną inwestycją > Uwagi Rozwidlenie pni V- 0,45m. Stan zdrowotny 0,3m. Stan zdrowotny 0,1m. Stan zdrowotny Rozwidlenie pni u podstawy drzewa. Stan zdrowotny Rozwidlenie pni u podstawy drzewa. Stan zdrowotny Rozwidlenie pni V- 0,7m. Stan zdrowotny 0,1m. Stan zdrowotny Krzewy tworzące żywopłot. Stan zdrowotny 0,4m. Posusz 40%. Pień o obwodzie 33cm jest martwy i złamany na wysokości 2,5m. Średni stan zdrowotny drzewa.

24 L.p Nazwa polska (Nazwa łacińska) Jarząb pospolity (Sorbus aucuparia) Dąb szypułkowy (Quercus robur) Jabłoń domowa (Malus domestica) Cyprysik groszkowy (Chamaecyparis pisifera) Bez czarny (Sambucus nigra) Olsza czarna (Alnus glutinosa) Wiśnia ptasia (Prunus avium) Wiśnia ptasia (Prunus avium) Wiśnia ptasia (Prunus avium) Sosna zwyczajna (Pinus sylvestris) Świerk kłujący (Picea pungens) Jarząb pospolity (Sorbus aucuparia) Robinia akacjowa (Robinia pseudoacacia) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość Gospodarka drzewostanem Uwagi , >50 2,5 5-3 m ,5 3 5 m ,5 15 m Usunąć kolizja z projektowaną inwestycją... Usunąć kolizja z projektowaną inwestycją. Korona ukształtowana asymetrycznie, jednostronna. Widoczne ślady po cięciach korygujących. Grupa krzewów. Koliduje z projektowaną inwestycją. > m ,5-2 m , ,2 46 >50 2, ,5 4, , , >50 2,5 4,5 51 >50 2,5 6 8 m >65 4 5, Usunąć kolizja z projektowaną inwestycją.. 22

25 L.p Grupa drzew Nazwa polska (Nazwa łacińska) Robinia akacjowa (Robinia pseudoacacia) Robinia akacjowa (Robinia pseudoacacia) Robinia akacjowa (Robinia pseudoacacia) Robinia akacjowa (Robinia pseudoacacia) Robinia akacjowa (Robinia pseudoacacia) Robinia akacjowa (Robinia pseudoacacia) Robinia akacjowa (Robinia pseudoacacia) Robinia akacjowa (Robinia pseudoacacia) Świerk pospolity (Picea abies) Świerk pospolity (Picea abies) Świerk pospolity (Picea abies) Świerk pospolity (Picea abies) Świerk pospolity (Picea abies) Świerk pospolity (Picea abies) Świerk pospolity (Picea abies) Świerk pospolity (Picea abies) Świerk pospolity (Picea abies) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) 23 Średnica korony Wysokość 51 >65 4 5,5 Gospodarka drzewostanem. Uwagi 59 >65 4 5,5-60 >65 4 5,5-58 >65 4 5,5-67 >65 4 5,5-61 >65 4 5, >65 4 5,5-78 >65 4 5, > > > > > > Usunąć kolizja z projektowaną inwestycją. Usunąć kolizja z projektowaną inwestycją. Usunąć kolizja z projektowaną inwestycją. Usunąć kolizja z projektowaną inwestycją. Usunąć kolizja z projektowaną inwestycją. Usunąć kolizja z projektowaną inwestycją. Usunąć kolizja z projektowaną inwestycją. Usunąć kolizja z projektowaną inwestycją. Szpaler drzew rosnących w bezpiecznej odległości od projektowanej inwestycji. Nie koliduje i nie wymaga zabezpieczenia na czas budowy. Drzewo martwe. Posusz 100%. Drzewo martwe. Posusz 100%.

26 L.p Grupa drzew Grupa krzewów Nazwa polska (Nazwa łacińska) Wierzba mandżurska (Salix matsudana) Wierzba biała (Salix alba) Wierzba mandżurska (Salix matsudana) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość ,5 3,5 1,5 m , , , , , , , , , ,5 Gospodarka drzewostanem Uwagi , , , , , , m m Usunąć kolizja z projektowaną inwestycją. Kilka skupisk krzewów o łącznej powierzchni 45 m 2. 24

27 L.p Grupa drzew i krzewów Nazwa polska (Nazwa łacińska) Żywotnik zachodni (Thuja occidentalis) Jarząb pospolity (Sorbus aucuparia) Tawuła van Houtte'a (Spiraea vanhouttei) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość 12 m , , , >50 1,5 3,5 33 >50 1, >50 1, , >50 1, m > > > > > Gospodarka drzewostanem Uwagi Szpaler młodych krzewów, nasadzonych i uformowanych przez człowieka. Stan zdrowotny Wierzchołek drzewa ucięty na wysokości 3,5m. Stan zdrowotny Pień lekko pochylony. Stan zdrowotny kształtne u podstawy drzewa. Stan zdrowotny kształtne u podstawy drzewa. Stan zdrowotny 25

28 L.p Nazwa polska (Nazwa łacińska) Wierzba iwa (Salix caprea) Obwód pnia na wys. 130 cm [cm] lub powierzchnia krzewu [m2] Obwód pnia na wys. 5 cm (cm) Średnica korony Wysokość 1 m ,5 6 Gospodarka drzewostanem Usunąć kolizja z projektowaną inwestycją.. Uwagi kształtne u podstawy drzewa. Stan zdrowotny 7. Gospodarka drzewostanem. Trasy sieci kanalizacji sanitarnej zostały zaprojektowane tak, aby zminimalizować uszkodzenia istniejącej zieleni. W każdym przypadku większej inwestycji liniowej zachodzi jednak ingerencja w istniejącą zieleń, związana m.in. z prowadzonymi wykopami, odwodnieniami, pracą ciężkiego sprzętu, wymagająca przyjęcia właściwej technologii robót. a) W niniejszym opracowaniu stwierdzono kolizję planowanej sieci z następującymi drzewami : - pozycje nr: 171, 182, 218 b) W niniejszym opracowaniu w ramach gospodarki drzewostanem przewidziano zabezpieczenie, poprzez odeskowanie następujących drzew oraz krzewów: - pozycje nr: 2, 4, 5, 12, 13, 16, 17, 26, 28, 29, 32, 35, 36, 39, 40, 41, 43, 44, 46, 48, 50, 53, 54, 56, 57, 59, 60, 63, 64, 65, 66, 69, 70, 72, 73, 76, 77, 78, 79, 82, 84, 85, 87, 89, 90, 94, 95, 97, 98, 99, 100, 101, 105, 106, 107, 108, 111, 115, 117, 118, 119, 122, 123, 124, 125, 126, 128, 129, 130, 135, 138, 139, 144, 147, 148, 149, 150, 151, 152, 154, 155, 156, 157, 158, 159, 160, 161, 162, 166, 167, 168, 172, 173, 174, 176, 177, 179, 180, 181, 183, 187, 188, 189, 193, 194, 199, 200, 201, 202, 203, 204, 205, 206, 208, 209, 219, 220, 221, 222, 223, 224, 225, 226, 227, 228, 229, 230, 232, 234, 235, 236, 237, 238, 239, 240, 242. Ze względu na bezpośrednie zbliżenie projektowanej sieci kanalizacji sanitarnej do zinwentaryzowanych drzew, należy je zabezpieczyć podczas prowadzonych prac. Sposób ochrony drzew na terenie budowy zgodnie z punktem nr 8 niniejszego opracowania. c) W niniejszym opracowaniu stwierdzono kolizję planowanej sieci z następującymi krzewami tworzącymi skupiny o powierzchni poniżej 25 m 2 : - pozycja nr: 86, 153, 163, 164, 169, 170, 175, 178, 184, 185, 186, 192, 195, 207, 233, 241. Ze względu na kolizję z projektowaną budową kanalizacji sanitarnej w/w krzewy przeznaczone są do usunięcia. W myśl artykułu 83f ust.1 Ustawy o ochronie przyrody w/w krzewy nie wymagają uzyskania pozwolenia na wycinkę (krzewy nie tworzą skupisk o powierzchni większej lub równej 25 m 2 ). 26

29 8. Preliminarz opłat Na terenie planowanej inwestycji znajdują się drzewa, których usunięcie wymaga uzyskania zezwolenia w formie decyzji oraz uiszczenia stosownych opłat. Preliminarz opłat wykonano w oparciu o obowiązujące przepisy prawne Ustawę z dnia roku o ochronie przyrody Dz.U nr 92 poz. 880 z późn. zm. (Dz. U. z 2016 r. poz. 2134, 2249, 2260, z 2017 r. poz. 60, 132, 1074, 1330), Rozporządzenie Ministra Środowiska z dnia 3 lipca 2017r. w sprawie wysokości stawek opłat za usunięcie drzew i krzewów. Opłaty za usuwanie drzew naliczono na podstawie stawek zawartych w: Rozporządzeniu Ministra Środowiska z dnia 3 lipca 2017r. w sprawie wysokości stawek opłat za usunięcie drzew i krzewów. Zestawienie opłat przedstawiono poniżej. Tabela 2. Preliminarz opłat za usunięcie drzew kolidujących z projektowaną inwestycją. L.p Nazwa polska (Nazwa łacińska) Świerk pospolity (Picea abies) Świerk pospolity (Picea abies) Świerk pospolity (Picea abies) Świerk pospolity (Picea abies) Świerk pospolity (Picea abies) Świerk pospolity (Picea abies) Świerk pospolity (Picea abies) Obwód pnia na wysokości 130 cm [cm] Stawki w zł za 1 cm obwodu pnia drzewa mierzonego na wysokości 130 cm dla poszczególnych rodzajów i gatunków drzew Kwota zł 2 612,50 zł zł zł zł zł zł zł zł zł zł zł zł zł zł zł Łącznie ,50 zł 27

30 9. Zabezpieczenie drzew na 9.1. Rodzaje materiałów Przy zabezpieczaniu drzew w czasie wykonywania robót budowlanych poprzez odeskowanie należy użyć następujących materiałów: deski, sznur konopny lub drut stalowy, maty słomiane, tkanina jutowa, włóknina, gwoździe, plastikowa siatka ogrodzeniowa ( w przypadku grup drzew). Przy zabezpieczeniu drzew, krzewów oraz grup drzew i krzewów w czasie robót poprzez wygrodzenie należy użyć następujących materiałów: paliki drewniane, deski, ramy, pręty, wsporniki siatka metalowa lub inny materiał do rozciągnięcia wzdłuż ogrodzenia, gwoździe, kołki, sznur lub drut stalowy. Do pielęgnacji drzew i krzewów uszkodzonych w trakcie budowy należy użyć: specjalistycznych preparatów powierzchniowych do zabezpieczania ran, środków impregnujących Zabezpieczenie drzew i krzewów a) W celu zabezpieczenia drzew poprzez odeskowanie należy wykonać następujące czynności: Owinięcie pni drzew przed odeskowaniem matami słomianymi, trzcinowymi, lub włókniną. Zabezpieczenie pni drzew obudową z desek, wykonaną tak, aby deski przylegały możliwie największą powierzchnią do pnia. Zabezpieczenie należy wykonać do wysokości pierwszych gałęzi, określonej indywidualnie dla każdego drzewa, aby nie uszkodzić najniższych konarów. Dolna część deski powinna być lekko zagłębiona w ziemi. Jeżeli uniemożliwiają to nadbiegi korzeniowe, deski wraz z korzeniami należy obsypać ziemią. Deski powinny być przymocowane drutem lub sznurem konopnym. Nisko osadzone gałęzie należy podwiązać. Korzenie, które zostały odsłonięte należy jak najszybciej przykryć gruntem, a jeśli to niemożliwe - przykryć matami słomianymi i polewać je wodą (w zależności od pogody). Do ewentualnego wycinania korzeni użyć ostrych narzędzi ręcznych, celem uzyskania czystych krawędzi, powierzchnię cięć zabezpieczyć impregnatem oleistym i pokryć warstwą ziemi żyznej, wzbogaconej w superfosfat. Po wycięciu korzeni pod ścisłą kontrolą inspektora nadzoru ds. zieleni proporcjonalnie zredukować koronę, celem zmniejszenia masy asymilacyjnej drzewa. W przypadku wymiany nawierzchni utwardzonych w obrębie rzutu korony, należy położyć nową nawierzchnię lub przykryć glebę matami słomianymi lub wilgotna jutą w zależności od warunków atmosferycznych. 28

31 Wytyczyć trasy poruszania się ludzi i sprzętu budowlanego, tak aby drzewa i krzewy nie zostały uszkodzone podczas ruchu. Wytyczyć miejsca składowania materiałów, w odpowiedniej odległości od drzew i krzewów. b) Zabezpieczenie pojedynczych drzew oraz grup drzew poprzez wygrodzenie: Najbardziej cenne drzewa rosnące w obszarze inwestycji wymagają szczególnej troski oraz wyznaczenia stref ochrony drzewa (SOD), wygrodzonych od prac budowlanych za pomocą ogrodzeń. Rysunek 2. Wielkość strefy ochrony drzewa uzależniona jest od wieku i tolerancji gatunkowej drzewa i powinna być wyznaczana jako promień od osi pnia dla drzew o regularnym kształcie systemu korzeniowego lub jej zakres należy zmodyfikować w zależności od jego faktycznego kształtu. Rys. Suchocka M Rysunek 3. Ogrodzenie grupy drzew jako najkorzystniejsza forma ochrony ich systemów korzeniowych, pni i koron. Rys. Trybe, źródło: Suchocka M

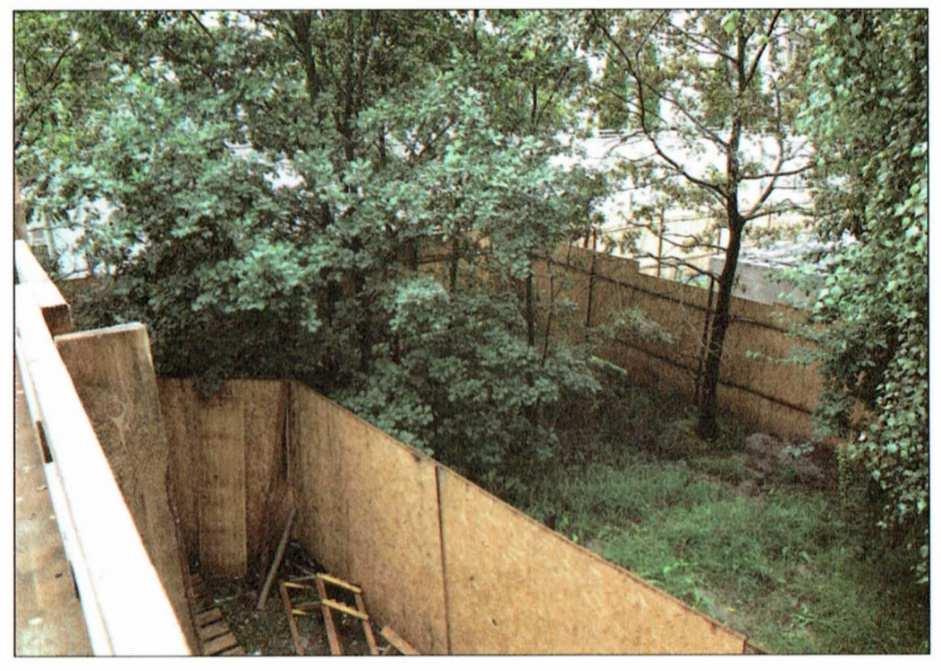

32 Rysunek 8. Inny przykład ogrodzenia ochronnego wokół grupy drzew. Fot. Suchocka M, Źródło: Suchocka M Rysunek 4. Przykładowe ogrodzenie ochronne. Źródło: Suchocka M Ogrodzenie ochronne systemu korzeniowego powinno być widoczne, wysokie i trwałe. Powinno zostać wzniesione zanim rozpoczną się jakiekolwiek działania związane z budową. Pomimo stosowania wygrodzeń ochronnych, pień każdego drzewa powinien być dodatkowo odeskowany, co stanowi zabezpieczenie pnia na wypadek celowego lub przypadkowego zniszczenia wygrodzenia. 30

33 Zaleca się, aby ogrodzenie miało przynajmniej 1,5 m wysokości i składało się z pionowych i poziomych drewnianych lub metalowych ram rusztowania, dobrze zespolonych, aby mogły wytrzymywać uderzenia, podpartych punktowo z przymocowaną siatką metalową lub innym materiałem. Alternatywnie możliwe jest zastosowanie ażurowych lub pełnych paneli tymczasowego ogrodzenia budowlanego wspartych na ustawionej w gruncie stopie betonowej. Ogrodzenie musi ochraniać zarówno pnie jak i korony drzew. Dla skutecznej ochrony drzew na terenie budowy ważna jest klarowna informacja dotycząca jej zakresu. Formą edukacji jest oznaczanie stref ochronnych tablicami informacyjnymi na temat tego, co jest chronione i jednocześnie zabronione w tej strefie. Rysunek 5. Przykład oznaczenia tablicą informacyjna strefy ochronnej drzewa. Rys. Świder, źródło: Suchocka M Zasady prowadzenia robót w zasięgu koron i w odległości min. 2 m od obrysu korony drzewa. Do obowiązków wykonawcy należy dopilnowanie, aby w zasięgu strefy korzeniowej i koron drzew, oraz w odległości min. 2 m od obrysu koron: nie były składowane materiały budowlane i ziemia z wykopów, nie były sytuowane drogi dojazdowe, nie powinien poruszać się sprzęt mechaniczny, wykopy powinny być prowadzone ręcznie i w możliwie krótkim czasie Zabezpieczanie korzeni drzew w wykopach Ekran korzeniowy (zasłona korzeniowa) pozwala na zabezpieczenie drzew w wykopach. Zabezpieczenia założone na ścianę wykopu, gdzie znajdują się przycięte w kontrolowany sposób korzenie, zasypane przyjaznym dla nich podłożem oraz podlewane, ma za zadanie ułatwić drzewom skuteczna regeneracje systemu korzeniowego. Czas wykonania prac budowlanych w zasięgu systemu korzeniowego powinien być możliwie krótki. Korzenie w czasie robót ziemnych powinny być starannie i jak najszybciej zabezpieczone przed wysuszeniem i działaniem mrozu. Najlepszym terminem dla wykonania wykopów jest wiosna, ewentualnie jesień. Wykop w systemie korzeniowym drzew powinien być wykonany ręcznie z zachowaniem korzeni o średnicy powyżej 3 cm. Zasłona korzeni musi obejmować obszar odsłoniętych, przyciętych 31

34 ostrym sekatorem lub piłą korzeni i musi mieć co najmniej grubość minimum 20 cm. W wykopie należy wbić surowe, nieimpregnowane pale w odstępach maksymalnie 1m od siebie. Następnie należy ułożyć siatkę drucianą nieocynkowaną i zabezpieczyć matą kokosową lub geowłókniną. Głęboki wykop należy umocnić szalunkiem z desek lub sklejki wodoodpornej (Rysunek 6). Rysunek 6. Ochrona korzeni ekranem korzeniowym w przykładowym wykopie w sąsiedztwie budynku. Rys. Trybe, źródło: Suchocka M Przestrzeń pomiędzy wykopem a ekranem w dolnej warstwie wykopu należy wypełnić ziemią urodzajną do 50 cm poniżej poziomu gruntu, o zbliżonej strukturze do ziemi rodzimej w celu uniknięcia zerwania połączeń kapilarnych. Substancja organiczna nie powinna zostać wymieszana ze spodnia warstwą ziemi. W warstwie wierzchniej do 50 cm od poziomu gruntu powinien zostać wymieszany z ziemią bez zagęszczenia kompost z dodatkiem gruboziarnistego piasku, przekompostowany obornik lub substrat glebowy. W upalny dzień nie można pozostawić korzeni bez odpowiedniego zabezpieczenia nawet na kilka godzin! Nawet w przypadku dużej straty systemu korzeniowego zabieg rekompensacyjnego cięcia koron nie powinien być stosowany. Należy monitorować patogeny w koronach i w razie potrzeby usuwać suche, odrzucone przez drzewo gałęzie. 32

35 Rysunek 7. Zabezpieczenie korzeni matą kokosową bez szalunku w przypadku wykonywania płytkiego wykopu, przykładowo na głębokość koryta pod nawierzchnię. Rys. Trybe, źródło: Suchocka M Po przycięciu korzeni można zastosować substancje zawierające hormony pomagające w ukorzenieniu, wskazane jest również zaszczepienie mikoryzy, co zmniejszy stres związany z uszkodzeniami i przyspieszy regenerację. Do gleby wypełniającej wykop wskazane jest dodanie składników poprawiających wzrost korzeni (np. substrat glebowy). Nie należy używać nawozów, dopóki nie zostanie zaobserwowany wzrost drzewa. Zarówno odkryte korzenie jak i sam ekran korzeniowy powinny być regularnie podlewane Pielęgnacja drzew uszkodzonych w trakcie robót budowlanych W przypadku uszkodzenia korzeni wykonuje się następujące zabiegi pielęgnacyjne: wykonanie cięć sanitarnych korzeni pod kątem prostym, tam gdzie zaczyna się zdrowa tkanka (żywa), zabezpieczenie powierzchni ran preparatem impregnującym, przysypywanie glebą zabezpieczonych korzeni, jeżeli wymagają tego warunki atmosferyczne to należy podlewać. W przypadku uszkodzenia gałęzi wykonuje się następujące zabiegi pielęgnacyjne: usunięcie uszkodzonych gałęzi, wyrównanie, wygładzenie i uformowanie powierzchni rany, zabezpieczenie ran natychmiast po usunięciu żywej gałęzi. 1 Źródło: Suchocka M

36 9.6. Renowacja trawników Wymagania dotyczące wykonania robót związanych z odtworzeniem trawników są następujące: teren do odtworzenia trawników musi być przygotowany zdjęcie darni, oczyszczenie z gruzu i zanieczyszczeń, dowiezienie ziemi urodzajnej i rozłożenie ziemi wymieszanej z nawozami warstwą gr. 10 cm w miejsce po zdjętej darni, teren powinien być wyrównany i splantowany, ziemia urodzajna powinna być rozścielona równą warstwą i wymieszana z nawozami mineralnymi oraz starannie wyrównana, przed siewem nasion trawy ziemię należy wałować wałem gładkim, a potem wałem - kolczatką lub zagrabić, siew powinien być dokonany w dni bezwietrzne, na terenie płaskim nasiona traw wysiewane są w ilości od 1 do 4 kg na 100 m 2, przykrycie nasion - przez przemieszanie z ziemią grabiami lub wałem kolczatką, po wysiewie nasion ziemia powinna być wałowana lekkim wałem w celu ostatecznego wyrównania i stworzenia dobrych warunków dla podsiąkania wody, jeżeli przykrycie nasion nastąpiło przez wałowanie kolczatką, można już nie stosować wału gładkiego, mieszanka nasion traw dla trawników dywanowych. Najważniejszym zabiegiem pielęgnacyjnym trawników po renowacji jest koszenie, które powinno być przeprowadzone, gdy trawa osiągnie wysokość około 10 cm. Następne koszenia powinny odbywać się w takich odstępach czasu, aby wysokość trawy przed kolejnym koszeniem nie przekraczała wysokości cm. 10. Wytyczne i zalecenia Składowanie ziemi z wykopów pod - na odkład, w pobliżu wykopu, poza rzutem koron drzew. W rejonie zbliżeń z drzewostanem należy wybrać inne właściwe miejsce składowania. Przy budowie sieci należy zastosować technologię, materiały i rozwiązania przyjazne środowisku, zapewniające odpowiednią trwałość i szczelność sieci, zapobiegające skutkom awarii i ograniczające do minimum niebezpieczeństwo zanieczyszczeń gleby i wód gruntowych. Prace w pobliżu drzew wykonywać w miarę możliwości przy pogodzie pochmurnej i deszczowej. Przy pracach związanych z wycinką drzew i krzewów należy stosować się do odpowiednich przepisów BHP i norm, obowiązujących przy ścince drzew w resorcie leśnictwa. 34

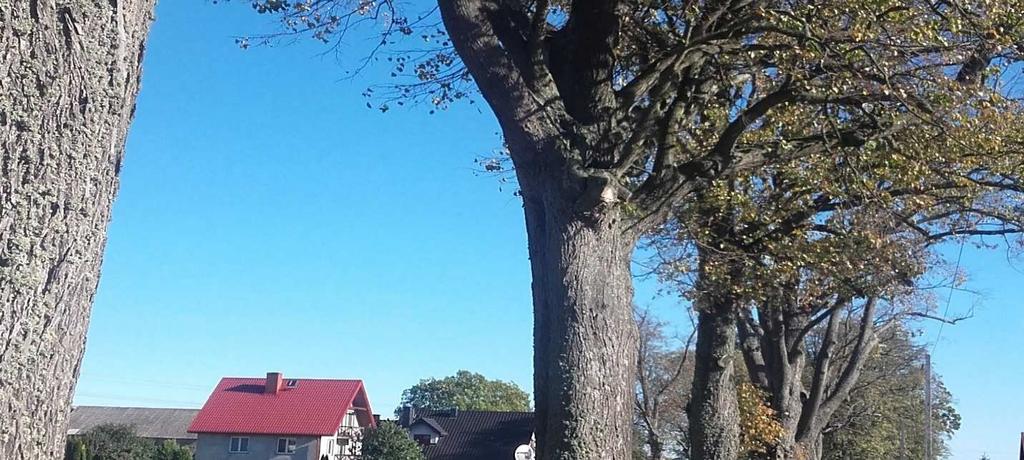

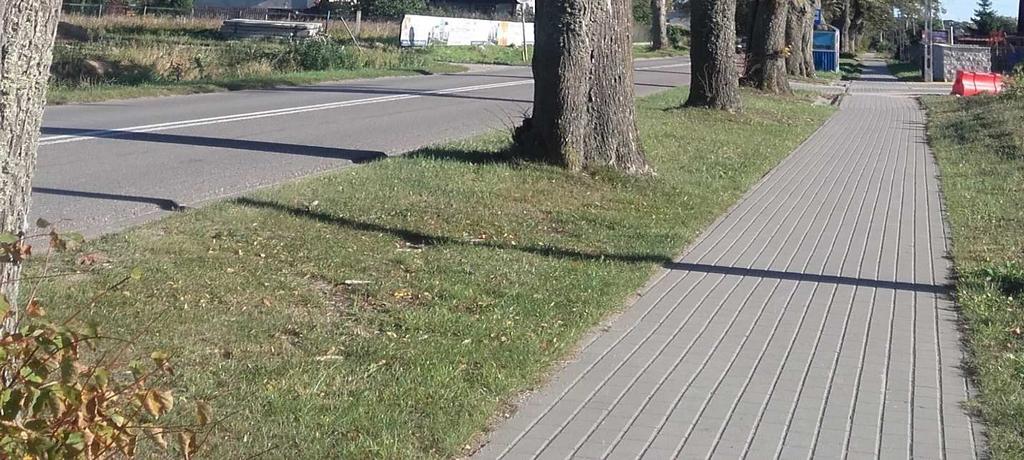

37 II. DOKUMENTACJA FOTOGRAFICZNA Fot. 1. Widok ogólny na aleję drzew rosnących przy ulicy Gdańskiej. Fot. Adrian Kondratowicz 35

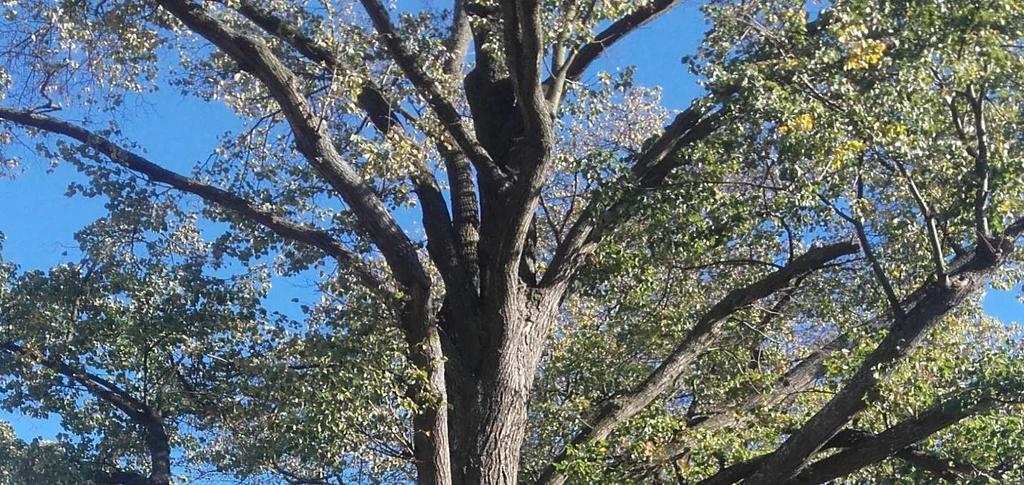

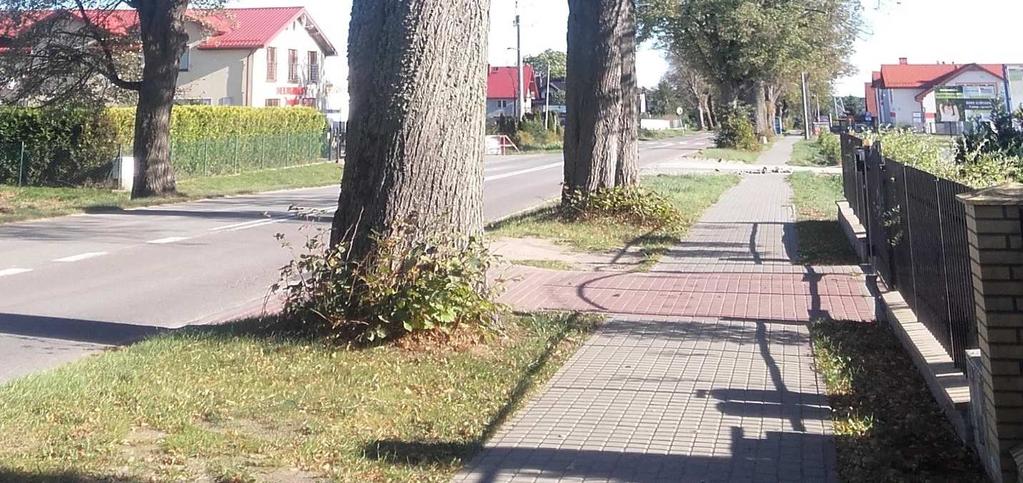

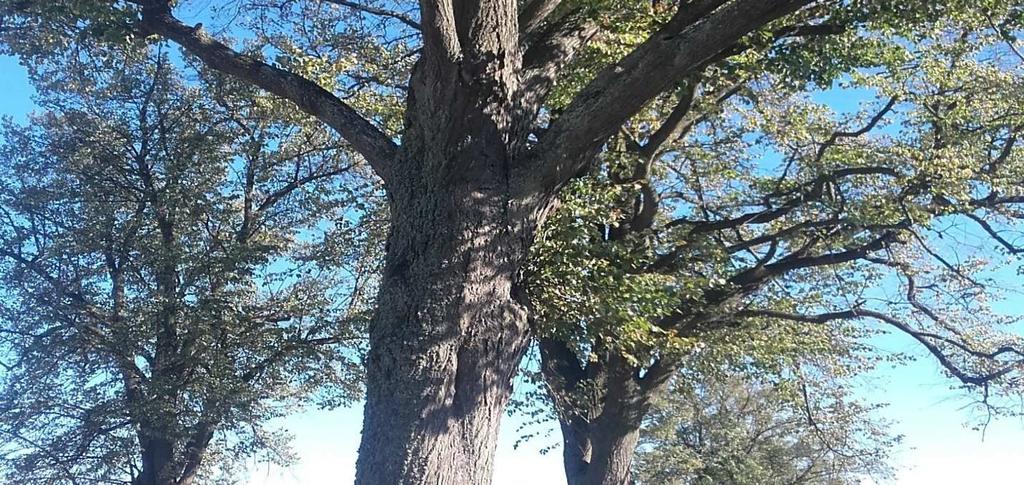

38 Fot. 2. Widok ogólny na aleję drzew rosnących przy ulicy Gdańskiej. Fot. Adrian Kondratowicz 36

39 Fot.3. Widok na drzewa oraz krzewy o numerach: 236, 237, 238, 239, 240, 241. Fot. Adrian Kondratowicz. Fot. 4. Widok ogólny na projektowaną trasę sieci bez żadnych drzew i krzewów. Fot. Adrian Kondratowicz. 37

40 Fot. 5. Widok na drzewo numer 242. Fot. Adrian Kondratowicz. 38

41 III. CZĘŚĆ RYSUNKOWA Rysunek nr 1, skala 1:500 Rysunek nr 2, skala 1:500 Rysunek nr 3, skala 1:500 Rysunek nr 4, skala 1:500 Rysunek nr 5, skala 1:500 Rysunek nr 6, skala 1:500 Rysunek nr 7, skala 1:500 Rysunek nr 8, skala 1:500 Rysunek nr 9, skala 1:500 Rysunek nr 10, skala 1:500 Rysunek nr 11, skala 1:500 Rysunek nr 12, skala 1:500 Rysunek nr 13, skala 1:500 Rysunek nr 14, skala 1:500 Rysunek nr 15, skala 1:500 Rysunek nr 16, skala 1:500 Rysunek nr 17, skala 1:500 Rysunek nr 18, skala 1:500 Rysunek nr 19, skala 1:500 39

42 AUTORZY OPRACOWANIA mgr inż. arch. kraj. Zuzanna Chudzińska-Kondratowicz Inspektor Nadzoru Terenów Zieleni upr. nr NOT-SITO Poznań/TZ/0113/17 asystent projektanta Adrian Kondratowicz Inspektor Nadzoru Dendrologicznego w procesie inwestycyjnym upr. Nr 63/S4/05/
