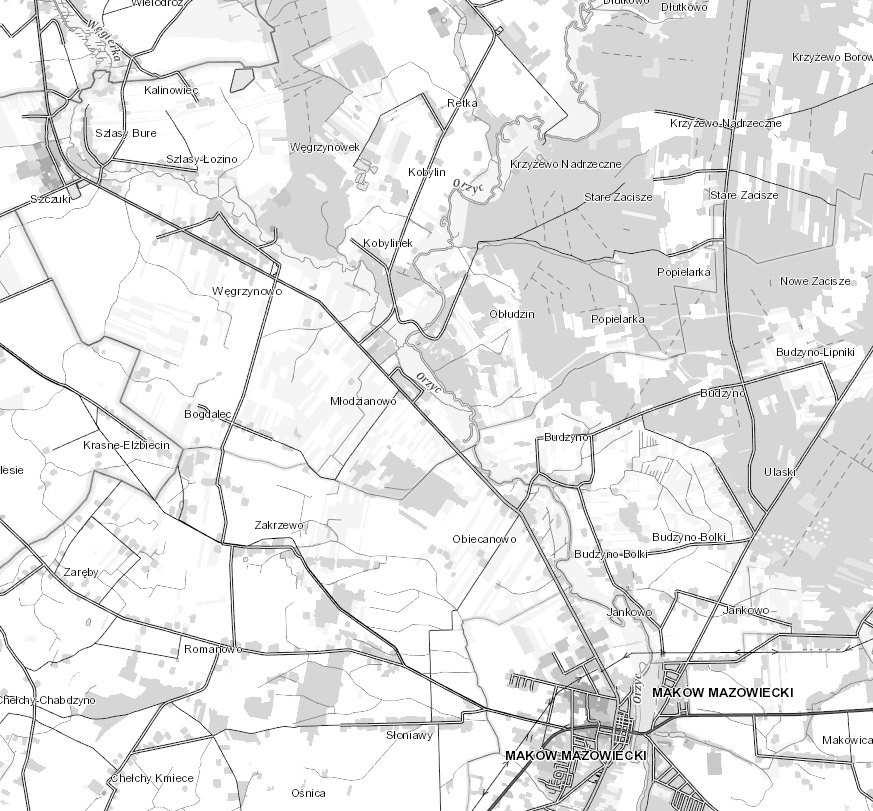

1 PLAN ORIENTACYJNY

2 OPIS TECHNICZNY do projektu przebudowy drogi powiatowej Nr 2110 W Młodzianowo Płoniawy-Bramura Łazy Etap I od km do km DANE OGÓLNE 1.1 Przedmiot inwestycji Przedmiotem inwestycji jest przebudowa drogi powiatowej o długoci 325 m. 1.2 Projektowana inwestycja realizowana jest na terenie gminy Płoniawy-Bramura w powiecie makowskim w województwie mazowieckim. 1.3 Inwestorem jest Zarzd Powiatu w Makowie Mazowieckim. 2. ZAKRES INWESTYCJI 2.1 Przeznaczenie obiektu budowlanego. Droga ma charakter lokalny, o ruchu lokalnym. Szacuje si, e ruch drogowy bdzie niewielki ok. 800 pojazdów na dob (głównie samochodów osobowych). 2.2 Zakres rozbudowy drogi Zakres rozbudowy drogi polega na: a) poszerzeniu i wzmocnieniu istniejcej jezdni, b) wybudowaniu zjazdów o nawierzchni twardej, c) uregulowaniu rowów przydronych. 3. CHARAKTERYSTYKA ZAGOSPODAROWANIA TERENU Droga powiatowa Nr 2110 W połoona jest na Wysoczy nie Ciechanowskiej. Droga przebiega przez tereny rolnicze. W wikszoci s to obszary niezabudowane. Projektowany odcinek zlokalizowany jest w miejscowoci Młodzianowo. Rozpoczyna si na granicy pasa drogowego drogi krajowej nr 57 a koczy przed mostem na rzece Wgierce. Droga ma charakter zamiejski z jezdni o szer. ok. 5,7 m i rowami drogowymi. 4. CHARAKTERYSTYKA TECHNICZNA INWESTYCJI 4.1. Załoenia projektowe Jezdni drogi naley wzmocni i poszerzy do szer. 6,0 m. oraz wybudowa zjazdy o nawierzchni twardej Podstawowe parametry techniczne klasa techniczna Z, prdko projektowa 50 km/h, szeroko jezdni 6,0 m, szeroko korony drogi 9,0 m, kategoria ruchu KR-1

3 4.3. Geotechniczne warunki posadowienia obiektów Warunki gruntowo-wodne s bardzo korzystne ze wzgldu na piaszczyste grunty i niski poziom wody gruntowej. Podłoe gruntowe terenu charakteryzuj proste warunki gruntowo-wodne. Projektowana inwestycj zaliczy mona do I kategorii geotechnicznej Konstrukcja podbudowy i nawierzchni Wzmocnienie istniejcej nawierzchni: - warstwa cieralna z betonu asfaltowego AC 11S o grub. 4 cm, - warstwa wyrównawcza z betonu asfaltowego AC 11W o grub. minimum 2 cm. Konstrukcja na poszerzeniach - warstwa cieralna z betonu asfaltowego AC 11S o grub. 4 cm, - warstwa wica z betonu asfaltowego AC 11W o grub. 4 cm, - podbudowa z kruszywa łamanego 0-31,5 mm stabilizowanego mechanicznie o grub. 20 cm, - podsypka piaskowa o grub. 10 cm. Nawierzchnia na zjazdach - kostka brukowa betonowa kolorowa o grub. 8 cm, - podsypka cementowo-piaskowa o grub. 3 cm, - podbudowa z kruszywa łamanego stabilizowanego mechanicznie o grub. 15 cm Skrzyowania Na projektowanym odcinku drogi nie ma skrzyowa Zjazdy Zjazdy bd miały nawierzchni z betonowej kostki brukowej. 5. ODWODNIENIE Odwodnienie drogi nastpi w wyniku zastosowania spadków poprzecznych i podłunych oraz rowów drogowych 6. URZDZENIA UZBROJENIA TERENU W pasie drogowym zlokalizowane s podziemne przewody telekomunikacyjne, które nie koliduj przebudowa drogi. 7. OSNOWA GEODEZYJNA Wykonawca robót bdzie zobowizany do utrzymania istniejcej osnowy geodezyjnej w stanie nienaruszonym oraz do przeniesienia i zabezpieczenia punktów osnowy.

4 8. OBSZAR ODDZIAŁYWANIA Przebudowanie drogi nie bdzie stanowiło zagroenia dla rodowiska naturalnego ani higieny i zdrowia uytkowników. Projekt budowlany sporzdzono zgodnie z nastpujcymi przepisami: 1) Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (t.j. Dz. U. z 2018 r. poz. 1202) 2) Rozporzdzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiada drogi publiczne i ich usytuowanie (t.j. Dz. U. z 2016 r. poz. 124) 3) Rozporzdzenie ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. (Dz. U. z 2012 r. poz. 462) Zgodnie z art. 20 ust.1 pt.1c ustawy Prawo Budowlane z dn. 7 lipca 1994r. (t.j. Dz. U poz. 1332) obszar oddziaływania drogi mieci si w istniejcych granicach pasa drogowego. Planowana inwestycja nie ogranicza moliwoci lokalizacji zabudowy ani urzdze budowlanych na niezabudowanych działkach ssiednich, a dla terenów zabudowanych, nie zmienia istniejcych warunków uytkowania.

5 Informacja dotyczca bezpieczestwa i ochrony zdrowia do projektu przebudowy drogi powiatowej Nr 2110W Młodzianowo Płoniawy- Bramury Łazy Etap I od km do km Zakres robót dla całego zamierzenia budowlanego oraz kolejno realizacji poszczególnych elementów Zakres rozbudowy drogi polega na: d) poszerzeniu i wzmocnieniu istniejcej jezdni, e) wybudowaniu zjazdów o nawierzchni twardej, f) uregulowaniu rowów przydronych. 2. Wykaz istniejcych obiektów budowlanych przeznaczonych do rozbiórki lub rozbudowy Przewiduje si rozbiórk: - istniejcej nawierzchni z kostki brukowej na zjazdach,. Kolejno robót rozbiórkowych powinna by nastpujca: 1) zabezpieczenie terenu i przygotowanie budowy, 2) rozbiórka elementów, Przed przystpieniem do prac rozbiórkowych naley zabezpieczy teren przed dostpem osób nie zwizanych z budow. 3. Elementy zagospodarowania terenu, które mog stworzy zagroenie bezpieczestwa i zdrowia ludzi transport materiałów budowlanych i ich rozładunek mieszanka asfaltowa, kruszywo, kostka brukowa, oporniki, wykonanie podbudowy z kruszywa i nawierzchni asfaltowej, nawierzchnia z kostki brukowej. 4. Wskazanie dotyczce przewidzianych zagroe przy realizacji robót budowlanych 4.1 Zasady ogólne Zasady bezpieczestwa i ochrony zdrowia okrela si na podstawie rozporzdzenia ministra infrastruktury z dnia r. Przed przystpieniem do prac naley zapozna pracowników z rodzajem i zakresem robót, przeprowadzi przeszkolenie ogólne i stanowiskowe pod wzgldem bezpieczestwa pracy i przepisów BHP. Elementy zagospodarowania działki mogce stwarza zagroenie bezpieczestwa i zdrowia to: strefy pracy d wigów, nie rozłczone kable elektryczne, wykopów wokół fundamentów przepustów. 4.2 Informacje dotyczce przewidywanych zagroe Informacje dotyczce przewidywanych zagroe to: tablica informacyjna robót,

6 tablica ogłoszeniowa dotyczca bezpieczestwa i ochrony zdrowia, informacja d wikowa d wigów i pojazdów, oznakowanie punktu pierwszej pomocy, oznakowanie sprzto ochrony ppo., oznakowanie urzdze do odłczania energii, oznakowanie maszyn (znakami i barwami), oznakowanie zasad ruchu na drogach wewntrznych, instrukcje dotyczce uywania i składowania materiałów niebezpiecznych (gazy, paliwa itp. 4.3 Informacje o instruktau dotyczcym robót niebezpiecznych Informacje o instruktau dotyczcym robót niebezpiecznych to: postpowanie w przypadku wystpienia zagroenia (dora na pomoc, zabezpieczenie miejsca wypadku, powiadomienie właciwego organu administracji takich jak policja, prokuratura, inspekcja nadzoru), stosowanie rodków ochrony indywidualnej (kaski, maski przeciwpyłowe, osłony słuchu, aparaty bezpieczestwa, okulary ochronne itp.), nadzór nad pracami niebezpiecznymi przez inspektora bhp i kierownika robót. 4.4 Przechowywanie i transport materiałów niebezpiecznych Naley: stosowa si do instrukcji na pojemnikach i opakowaniach (gazy techniczne, paliwa i inne), oznakowa miejsca składowania tych materiałów, kontrolowa dostp do magazynów tych materiałów, zapewni właciwe warunki techniczne ich przechowywania (wentylacja, rodki ochrony ppo. i inne). 4.5 rodki techniczne i organizacyjne w strefach zagroenia rodki techniczne i organizacyjne w strefach zagroenia to: aktualne szkolenia w zakresie bhp, stosowanie rodków ochrony indywidualnej, obowizek posiadania uprawnie do poszczególnych rodzajów robót i do kierowania tymi robotami, widoczne instrukcje bhp w miejscach zagroenia. 4.6 Czynnoci zabronione Czynnoci zabronione to: przebywanie osób nieuprawnionych w strefach niebezpiecznych, składanie gruzu przebywanie pod miejscem rozbiórki, uywanie niesprawnych pojazdów, maszyn i urzdze, praca bez rodków ochrony osobistej, praca na wysokoci, w tym d wigów, przy wietrze ponad 10 m/s, praca w niebezpiecznych wykopach. 4.7 Zadania specjalne Wykonawca robót zapewni zaplecze socjalne, które powinno obejmowa szatni, umywalni, sanitariaty, miejsce niada oraz suszarni odziey roboczej.

7 Zakres robót stwarzajcych szczególne ryzyko zagroenia bezpieczestwa: roboty wykonywane przy uyciu d wigu, rozładunek materiałów. 5. Wskazanie sposobu prowadzenie instruktau pracowników przed przystpieniem do realizacji robót szczególnie niebezpiecznych; okrelenie zasad postpowania w przypadku wystpienia zagroenia, konieczno stosowania przez pracowników rodków ochrony indywidualnej, zabezpieczajcych przed skutkami zagroe, zasady bezporedniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby. 6. Wskazanie rodków technicznych i organizacyjnych, zapobiegajcych niebezpieczestwom wynikajcym z wykonywania robót budowlanych w strefach szczególnego zagroenia zdrowia lub w ich ssiedztwie, w tym zapewniajcych bezpieczn i sprawn komunikacj, umoliwiajc szybk ewakuacj na wypadek poaru, awarii i innych zagroe: roboty naley wykonywa zgodnie z warunkami okrelonymi w decyzji o pozwoleniu na budow i wymaganiami Prawa Budowlanego, roboty naley wykonywa zgodnie z warunkami zawartymi w projekcie budowlanym, w czasie prowadzenia robót naley przestrzega przepisy dotyczce ochrony rodowiska, przeciwpoarowe, BHP, ochrony interesów osób trzecich, oraz przepisy zwizane z wykonywanymi robotami, w czasie prowadzenia robót naley przestrzega ustale zawartych w planie BIOZ.
