1 Cyfrowy System Łączności Najnowsze rozwiązania dla łączności bezprzewodowej Informacje zawarte w prezentacji mogą ulec zmianom bez powiadomienia! Luty 2010 Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

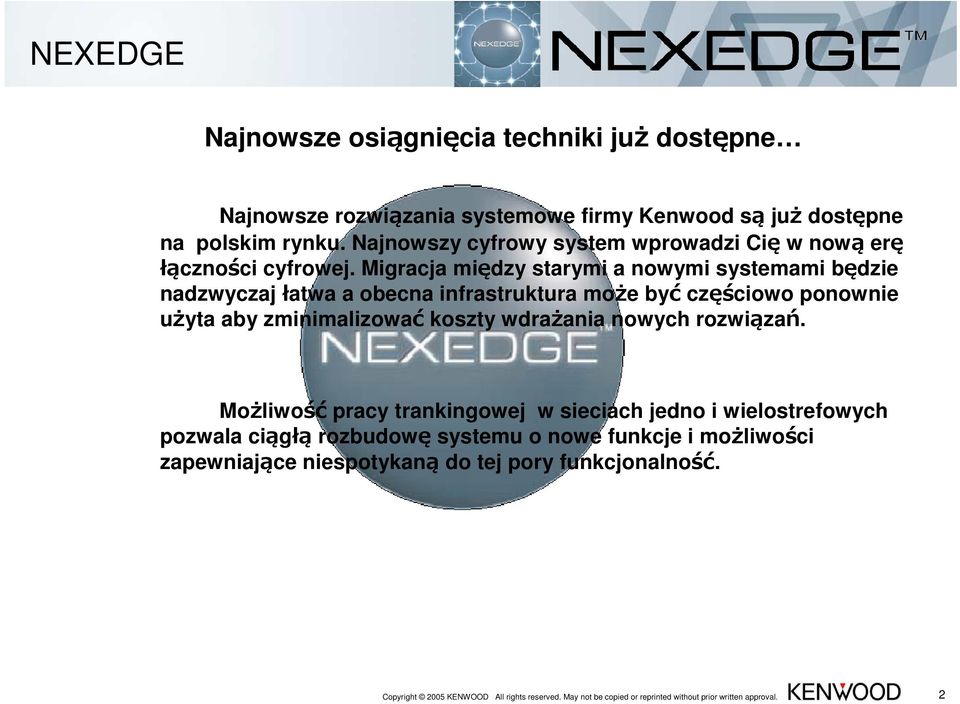

2 NEXEDGE Najnowsze osiągnięcia techniki już dostępne Najnowsze rozwiązania systemowe firmy Kenwood są już dostępne na polskim rynku. Najnowszy cyfrowy system wprowadzi Cię w nową erę łączności cyfrowej. Migracja między starymi a nowymi systemami będzie nadzwyczaj łatwa a obecna infrastruktura może być częściowo ponownie użyta aby zminimalizować koszty wdrażania nowych rozwiązań. Możliwość pracy trankingowej w sieciach jedno i wielostrefowych pozwala ciągłą rozbudowę systemu o nowe funkcje i możliwości zapewniające niespotykaną do tej pory funkcjonalność. Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 2

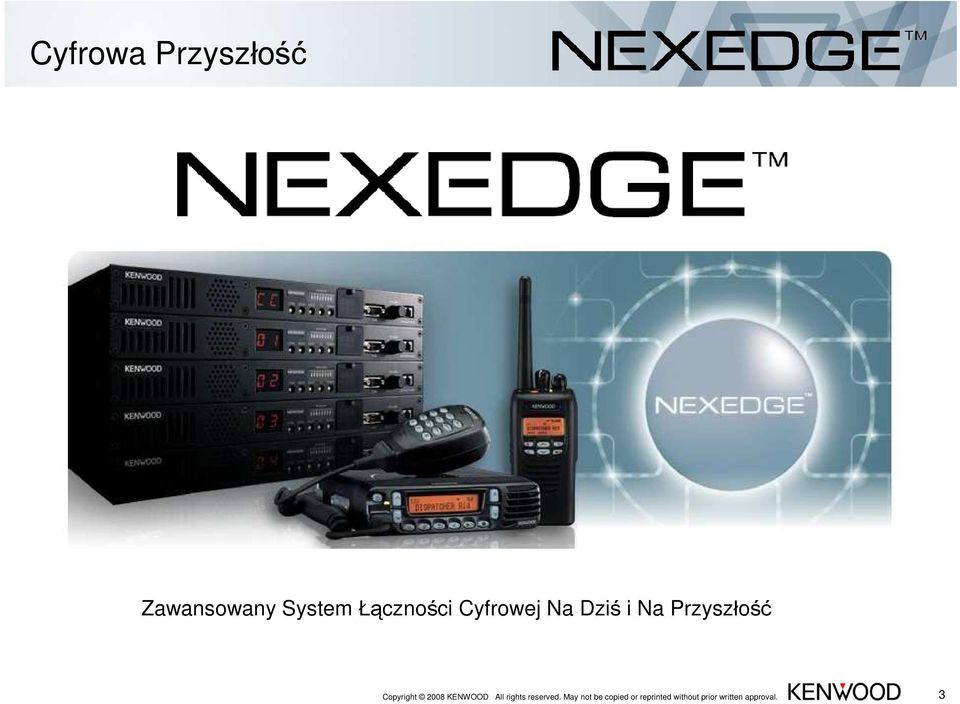

3 Cyfrowa Przyszłość Zawansowany System Łączności Cyfrowej Na Dziś i Na Przyszłość Copyright 2008 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 3

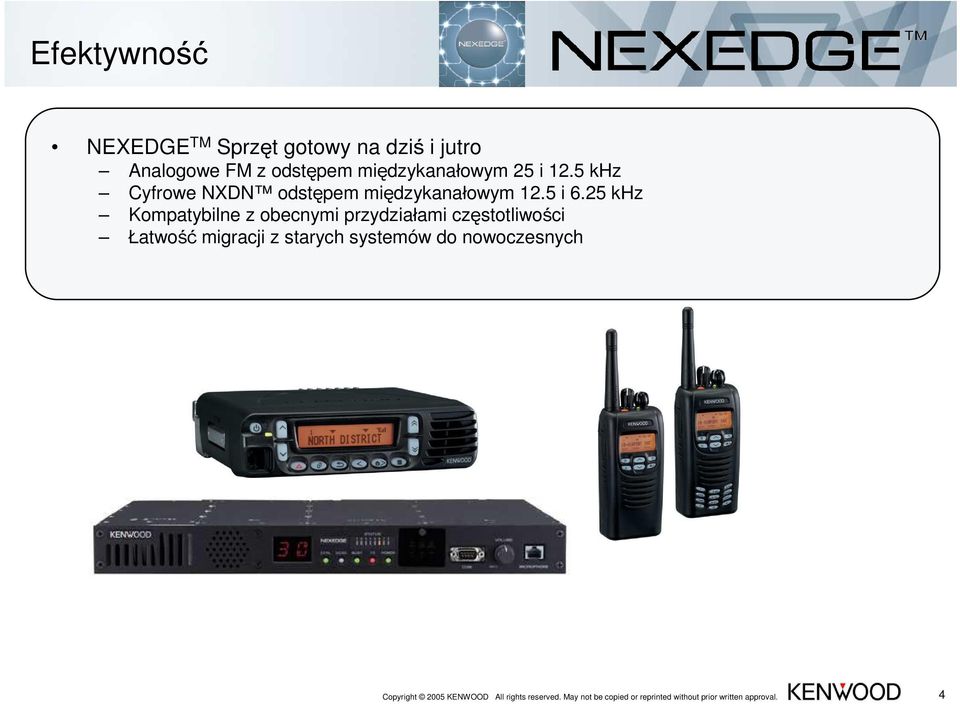

4 Efektywność NEXEDGE TM Sprzęt gotowy na dziś i jutro Analogowe FM z odstępem międzykanałowym 25 i 12.5 khz Cyfrowe NXDN odstępem międzykanałowym 12.5 i 6.25 khz Kompatybilne z obecnymi przydziałami częstotliwości Łatwość migracji z starych systemów do nowoczesnych Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 4

5 Cyfrowa Transmisja NXDN NXDN Zaprojektowany z optymalizacją kodowania DSP, AMBE+2 VOCODER 4-Poziomowa modulacja FSK Transfer 4800 bps (przy odstępie międzykanałowym 6.25kHz) Transfer 9600 bps (tylko przy odstępie międzykanałowym 12.5 khz) FDMA (Frequency Division Multiple Access) Dostęp do widma przez podział częstotliwości Jeden użytkownik zajmuje jedną częstotliwość (1 ścieżka dźwiękowa na kanał) Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 5

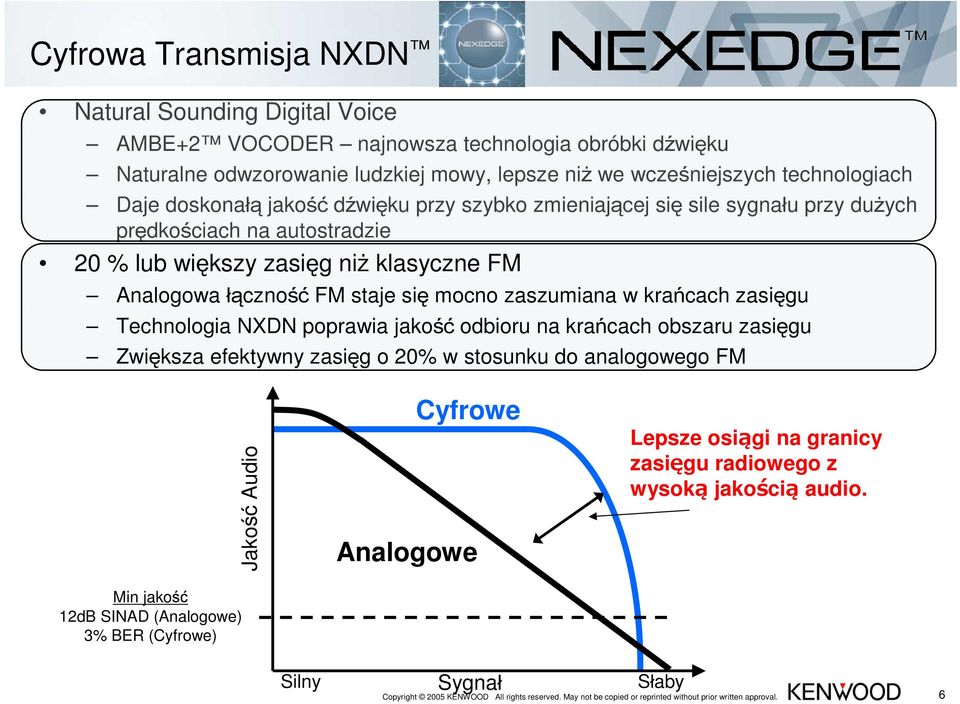

6 Cyfrowa Transmisja NXDN Natural Sounding Digital Voice AMBE+2 VOCODER najnowsza technologia obróbki dźwięku Naturalne odwzorowanie ludzkiej mowy, lepsze niż we wcześniejszych technologiach Daje doskonałą jakość dźwięku przy szybko zmieniającej się sile sygnału przy dużych prędkościach na autostradzie 20 % lub większy zasięg niż klasyczne FM Analogowa łączność FM staje się mocno zaszumiana w krańcach zasięgu Technologia NXDN poprawia jakość odbioru na krańcach obszaru zasięgu Zwiększa efektywny zasięg o 20% w stosunku do analogowego FM Min jakość 12dB SINAD (Analogowe) 3% BER (Cyfrowe) Jakość Audio Cyfrowe Analogowe Lepsze osiągi na granicy zasięgu radiowego z wysoką jakością audio. Silny Sygnał Słaby Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 6

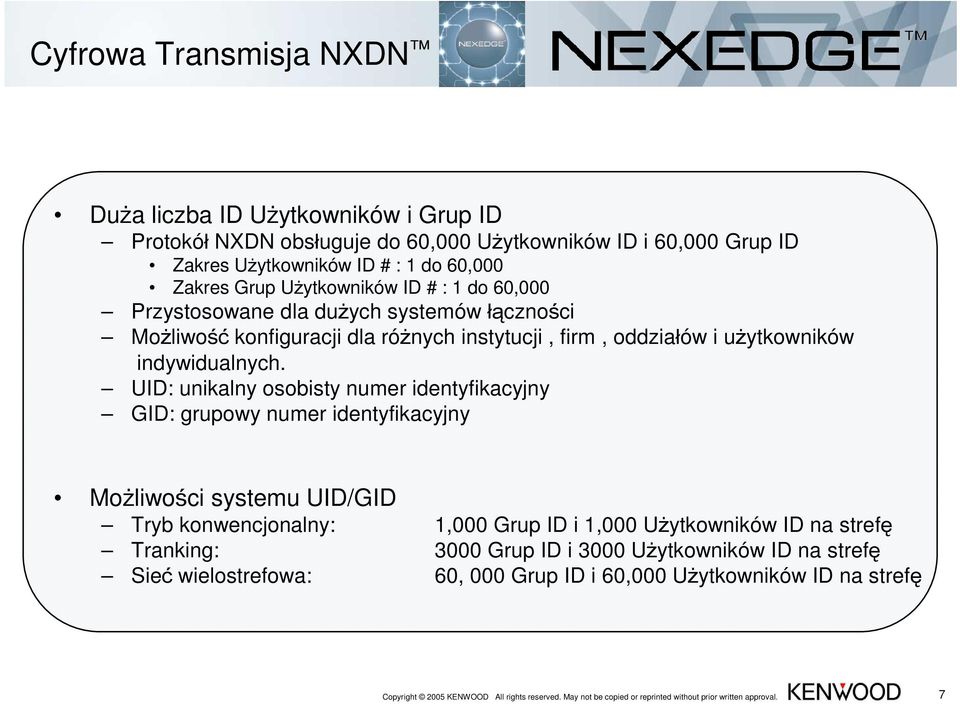

7 Cyfrowa Transmisja NXDN Duża liczba ID Użytkowników i Grup ID Protokół NXDN obsługuje do 60,000 Użytkowników ID i 60,000 Grup ID Zakres Użytkowników ID # : 1 do 60,000 Zakres Grup Użytkowników ID # : 1 do 60,000 Przystosowane dla dużych systemów łączności Możliwość konfiguracji dla różnych instytucji, firm, oddziałów i użytkowników indywidualnych. UID: unikalny osobisty numer identyfikacyjny GID: grupowy numer identyfikacyjny Możliwości systemu UID/GID Tryb konwencjonalny: 1,000 Grup ID i 1,000 Użytkowników ID na strefę Tranking: 3000 Grup ID i 3000 Użytkowników ID na strefę Sieć wielostrefowa: 60, 000 Grup ID i 60,000 Użytkowników ID na strefę Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 7

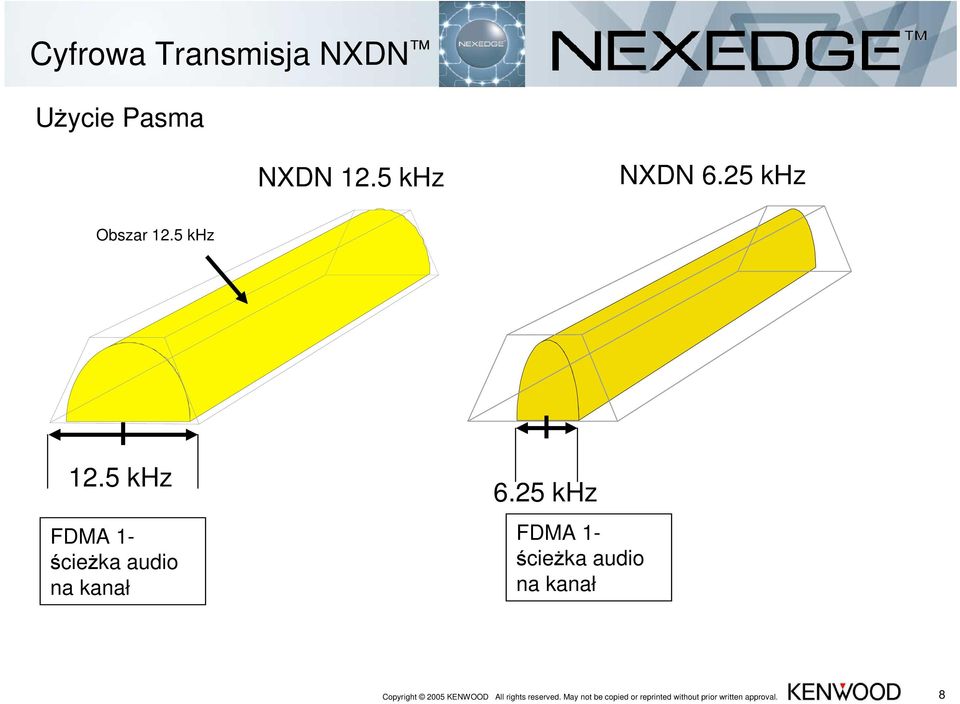

8 Cyfrowa Transmisja NXDN UŜycie Pasma NXDN 12.5 khz NXDN 6.25 khz Obszar 12.5 khz 12.5 khz FDMA 1- ścieŝka audio na kanał 6.25 khz FDMA 1- ścieŝka audio na kanał Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 8

9 FDMA v TDMA Porównanie

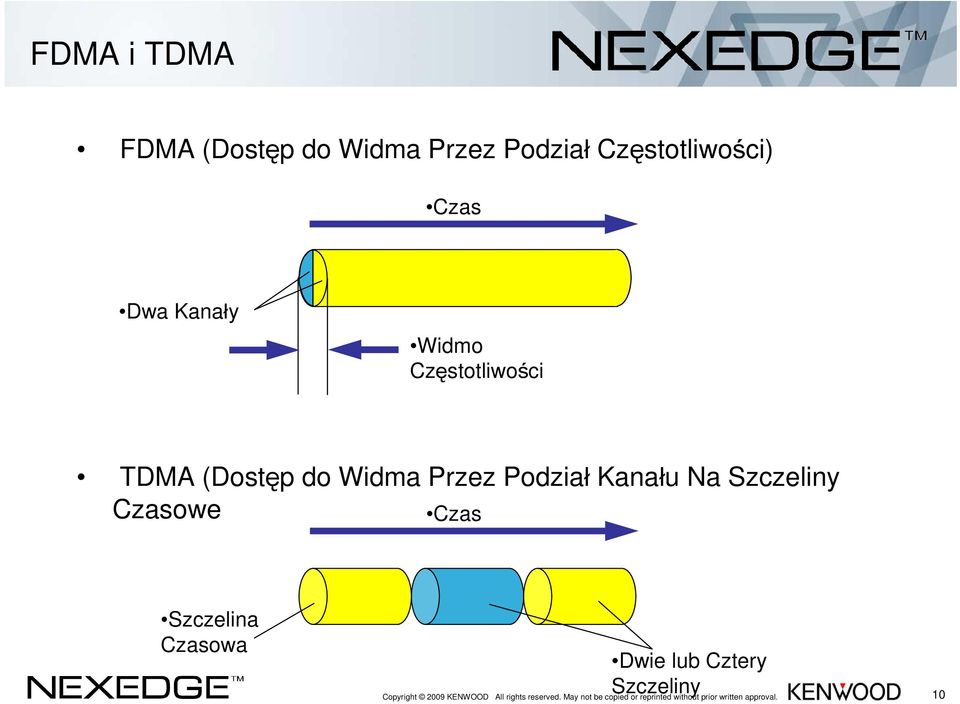

10 FDMA i TDMA FDMA (Dostęp do Widma Przez Podział Częstotliwości) Czas Dwa Kanały Widmo Częstotliwości TDMA (Dostęp do Widma Przez Podział Kanału Na Szczeliny Czasowe Czas Szczelina Czasowa Dwie lub Cztery Szczeliny Copyright 2009 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 10

11 FDMA i TDMA TDMA (Time Division Multiple Access) Pozytywy Mniejszy pobór energii niż w systemie analogowym FM Możliwy Duplex Negatywy Ograniczony zasięg Mała odporność na zakłócenia Ograniczone wykorzystanie widma częstotliwości przy połączeniach bez przemienników ( połączenie zajmuje cały kanał 25 lub 12,5 khz) Czas Szczelina Czasowa Copyright 2009 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 11

12 FDMA i TDMA FDMA (Frequency Division Multiple Access) Pozytywy Brak limitów w odległościach połączeń Prawdziwe wykorzystanie kanałów 6,25kHz Łatwa migracja z sytemu analogowego do cyfrowego Duża odporność na zakłócenia Najbardziej efektywne wykorzystanie widma częstotliwości Najlepsze zasięgi radiowe Czas Dwa kanały Widmo Częstotliwości Copyright 2009 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 12

13 TDMA Wykorzystanie Widma 12.5 khz Kanał 12.5 khz Kanał Time Time 12.5 khz TDMA DMR 1 rozmowa przez kanał ( praca bez przemiennika ) 12.5 khz efektywności 12.5 khz TDMA DMR 2 rozmowy przez kanał Porównywalne do efektywności kanałów 6.25 khz Zawsze zajmowany jest kanał 12,5 khz niezależnie od zajętości szczelin Copyright 2009 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 13

14 Właściwości Cyfrowych Połączeń Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

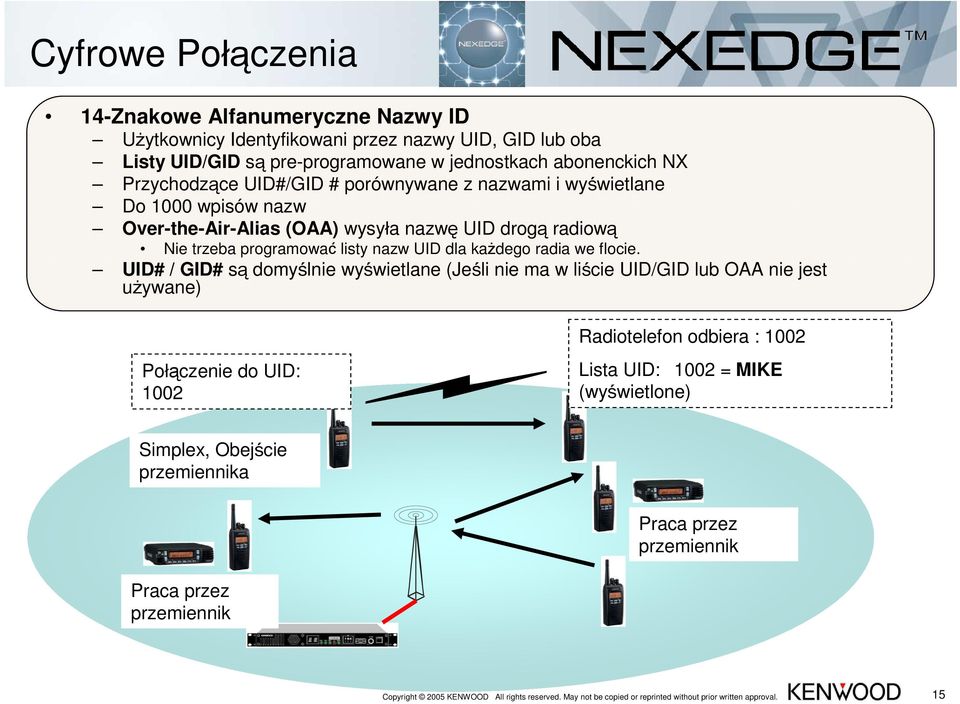

15 Cyfrowe Połączenia 14-Znakowe Alfanumeryczne Nazwy ID Użytkownicy Identyfikowani przez nazwy UID, GID lub oba Listy UID/GID są pre-programowane w jednostkach abonenckich NX Przychodzące UID#/GID # porównywane z nazwami i wyświetlane Do 1000 wpisów nazw Over-the-Air-Alias (OAA) wysyła nazwę UID drogą radiową Nie trzeba programować listy nazw UID dla każdego radia we flocie. UID# / GID# są domyślnie wyświetlane (Jeśli nie ma w liście UID/GID lub OAA nie jest używane) Połączenie do UID: 1002 Radiotelefon odbiera : 1002 Lista UID: 1002 = MIKE (wyświetlone) Simplex, Obejście przemiennika Praca przez przemiennik Praca przez przemiennik Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 15

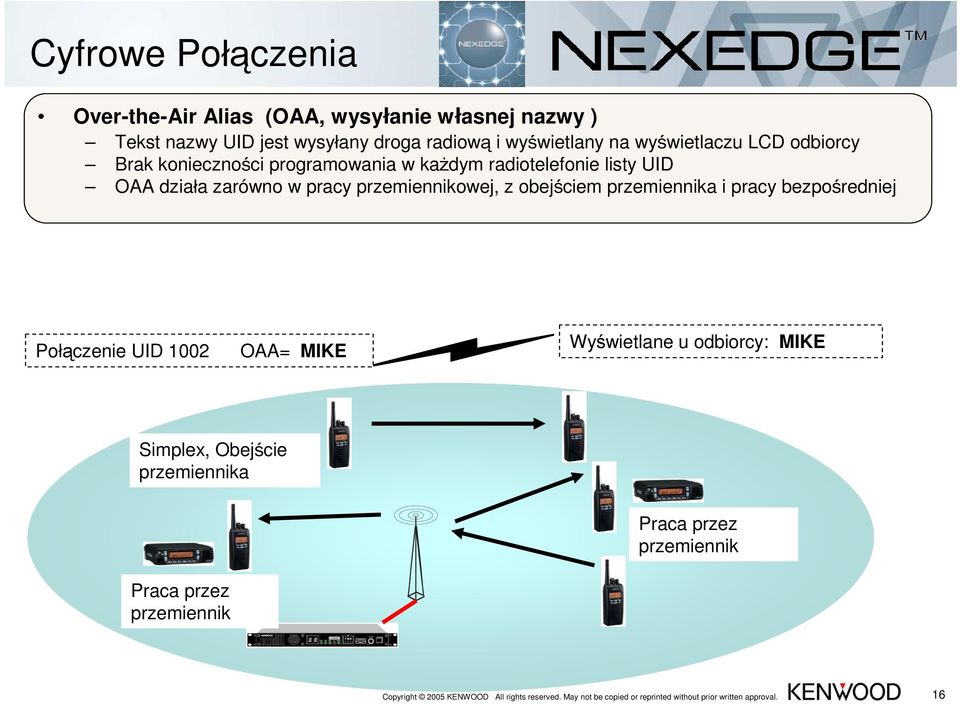

16 Cyfrowe Połączenia Over-the-Air Alias (OAA, wysyłanie własnej nazwy ) Tekst nazwy UID jest wysyłany droga radiową i wyświetlany na wyświetlaczu LCD odbiorcy Brak konieczności programowania w każdym radiotelefonie listy UID OAA działa zarówno w pracy przemiennikowej, z obejściem przemiennika i pracy bezpośredniej Połączenie UID 1002 OAA= MIKE Wyświetlane u odbiorcy: MIKE Simplex, Obejście przemiennika Praca przez przemiennik Praca przez przemiennik Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 16

17 Cyfrowe Połączenia Wywołania Wywołuje indywidualnych użytkowników Pamięć ostatnich 5 wywołań Możliwość przeglądania nieodebranych Połączenia grupowe Połączenia Alarmowe Zgłaszanie stanu alarmowego do stacji NX,bazy NXR, grupy użytkowników Przycisk awaryjny (radiotelefonu przewoźne i doręczne) Czujnik położenia alarmowy dla radiotelefonów ręcznych (opcja) Wejście dla dodatkowego włącznika alarmowego w radiotelefonach przewoźnych Zdalna Blokada radiotelefonu Pozwala operatorowi na czasowe lub całkowite zablokowanie radiotelefonu który został zagubiony, skradziony w celu zapewnienia bezpieczeństwa działania sieci Stun: Blokuje możliwość nadawania i odbioru Stun Off: Odblokowuje zablokowany radiotelefon Kill: Całkowita blokada radiotelefonu. (Odblokowanie tylko w serwisie Kenwood) Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 17

18 Bezpieczeństwo NEXEDGE TM oferuje bezpieczeństwo transmisji informacji i zredukowane ryzyko przechwycenia cennych informacji. Wbudowane zabezpieczenia - NXDN zabezpiecza przed przypadkowym podsłuchem Opcje zabezpieczeń FM i NXDN- Możliwość migracji z podstawowych zabezpieczeń do zaawansowanych -Dołączone -Opcja FM NXDN Poziom Bezpiecz eństwa Odwracanie widma częstotliwości (Dołączone) Niski Dedykowane Złącze Szyfratora Szyfrator NXDN (Dołączone) Opcja Modułu Szyfrującego DES / AES WaŜna Informacja: Informacje o kliencie Dane operacyjne Cenne ładunki Dane osobowe Szyfrowanie Podstawowy do Bardzo Wysokiego Średniozaw ansowany Bardzo Wysoki Zabezpieczona Informacja: Ochrona informacji Najnowsza technologia Nowy 15-bit klucz 32,767 kodów Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 18

19 Cyfrowy Tryb Konwencjonalny Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

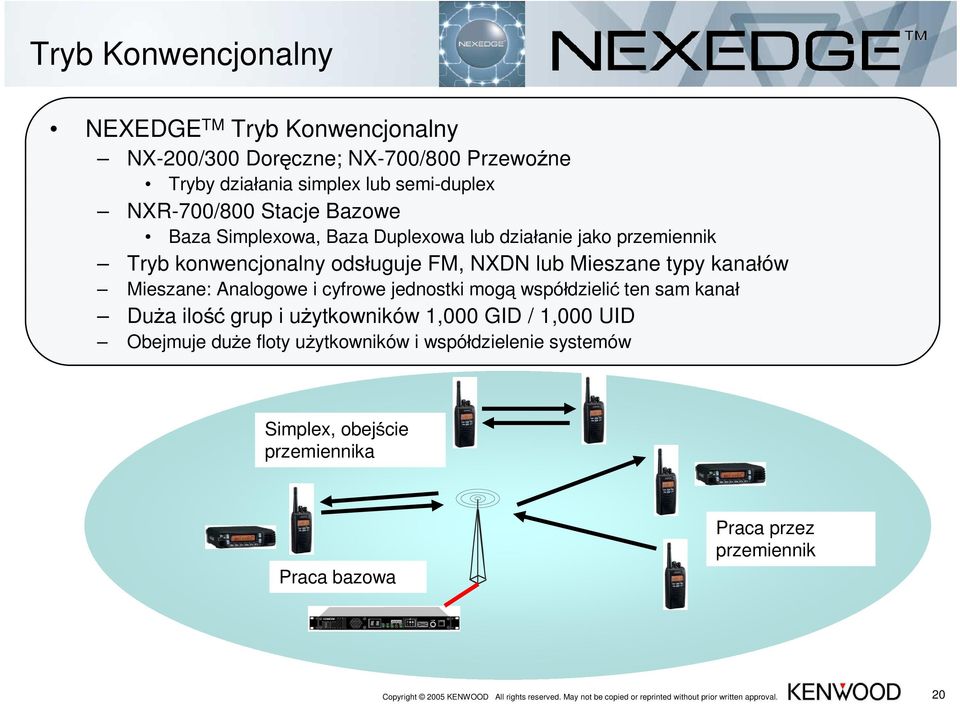

20 Tryb Konwencjonalny NEXEDGE TM Tryb Konwencjonalny NX-200/300 Doręczne; NX-700/800 Przewoźne Tryby działania simplex lub semi-duplex NXR-700/800 Stacje Bazowe Baza Simplexowa, Baza Duplexowa lub działanie jako przemiennik Tryb konwencjonalny odsługuje FM, NXDN lub Mieszane typy kanałów Mieszane: Analogowe i cyfrowe jednostki mogą współdzielić ten sam kanał Duża ilość grup i użytkowników 1,000 GID / 1,000 UID Obejmuje duże floty użytkowników i współdzielenie systemów Simplex, obejście przemiennika Praca bazowa Praca przez przemiennik Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 20

21 Tryb Konwencjonalny Mieszane Kanały Użytkownicy i stacje bazowe odbierające przychodzące w FM lub NXDN mogą odpowiedzieć w tym samym trybie co nadana wiadomość. Użytkownicy pracujący w trybach konwencjonalnych FM i NXDN mogą współdzielić ten sam kanał. FM FM CYFROWE CYFROWE Simplex lub Obejście Przemiennika FM FM CYFROWE CYFROWE Praca Stacji Bazowej FM FM FM FM CYFROWE CYFROWE CYFROWE CYFROWE Praca Przemiennikowa Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 21

22 Tryb Konwencjonalny RAN (Radio Access Number : 1-63) Konwencjonalny NXDN cyfrowy odpowiednik QT/DQT w konwencjonalnym FM : Dostęp do przemiennika Wyciszenie Audio Kontrola Zajętości Kanału Dekodowanie selektywnych i grupowych wywołań Stacja Bazowa NXR-700/800: Zawiera 16 kodów RAN z możliwością pracy z 16 grupami użytkowników Simplex, obejście przemiennika Praca Bazowa Praca Przez Przemiennik QT/DQT: odp. CTCSS/DCS, PL/DPL, CG/DCG Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 22

23 Tryb Konwencjonalny Grupowe Selektywne Wywołania: Połączenia z Flotami, sub-flotami Indywidualne Selektywne Połączenia : Połączenia Indywidualne Selektywne połączenia realizowane podobnie jak w FleetSync Jednostka wywołująca Wywołania grupowe Metoda A Press GROUP CALL Key Select GID (GID List) PTT to Call Metoda B PTT= GROUP CALL) PTT to Call Wywołania indywidualne Metoda A Press IND. CALL Key Select UID (UID List) PTT to Call Metoda B PTT= IND CALL) PTT to Call Funkcje prostych połączeń Jednostka wywoływana Wywołania grupowe Alerts (opt) / LED Flash (opt.) Caller ID displayed PTT to Answer Wywołania idndywidualne Alerts (opt) / LED Flash (opt.) Caller ID displayed PTT to Answer Metoda B: SELCALL@ PTT can be used for either GROUP or INDIVIDUAL SELCALL, but not both. Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 23

24 NEXEDGE Operating Modes Konwencjonalna sieć IP w trybie cyfrowym (NXDN) Analog Digital RAN = 11 Połączenia IP Digital RAN = 11 Digital RAN = 11 Copyright 2009 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 24

25 Cyfrowy Tranking Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

26 Cyfrowy Tranking Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 26

27 Cyfrowy Tranking Cyfrowy Tranking NEXEDGE TM Szybszy dostęp / Mniej wymagań dla użytkowników niż w konwencjonalnych systemach Zwiększone możliwości połączeń poprzez efektywność trankingu Rozszerzone funkcje połączeń Uprawnienia dostępu do systemu i zwiększona ochrona Simplex (Konwencjonalny NXDN lub FM) Ethernet Switch Praca Przemiennikowa Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 27

28 Cyfrowy Tranking Szybki Dostęp do Systemu Automatyczny wybór kanałów. Użytkownik nie musi zmieniać kanałów. Większa Efektywność Użytkownicy dzielą przydział kanałów na strefę Mniejsza zajętość kanałów w godzinach szczytu Do 30 kanałów na strefę Strefy mogą być konfigurowane od 2 do 30 w pełni trankingowych kanałów Ethernet Switch Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 28

29 Cyfrowy Tranking 3,000 Grup : Duże możliwości dla zarządzania flotami. 3,000 Użytkowników : Duża ilość użytkowników, możliwość połączeń jednostka-jednostka Kolejkowanie Połączeń System automatycznie kolejkuje oczekujące rozmowy w przypadku zajętości kanałów Rozmowy są automatycznie przydzielane gdy kanał zostanie zwolniony 8 Poziomów Priorytetowych Rozmówców Porządkuje kolejkę rozmów w zależności od priorytetu rozmówców Re-organizacja kanałów rozmownych w przypadku rozmów użytkowników wysokich priorytetów (dyspozytor, grupy awaryjne, połączenia awaryjne). Ethernet Switch Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 29

30 Cyfrowy Tranking Grupowe Połączenia: Grupy rozmówców dzwoniące do flot, sub-flot i dyspozytorni Indywidualne Połączenia: Prywatne połączenia jednostka-jednostka Jednostka wywołująca Jednostka wywoływana Grupowe połączenie PTT to Call Calls current or selected GID Indywidualne połączenie Press IND. CALL Key Select UID (UID List) PTT to Call Grupowe połączenie Alerts (opt) / LED Flash (opt.) Caller ID displayed PTT to Answer Indywidualne połączenie Alerts (opt.) / LED Flash (opt.) Caller ID displayed PTT to Answer SIMPLE CALL OPERATION Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 30

31 Cyfrowy Tranking Monitor Priorytetu ID 1 i 2 Automatycznie kolekcjonuje nr ID użytkowników grup (n.p. dyspozytor, kontroler ruchu) nawet w przypadku grup ID o niskim priorytecie. Późne Wejście- Pozwala użytkownikowi na dołączenie do aktualnie trwającej rozmowy gdy włączył radiotelefon lub pojawił się w zasięgu działania systemu. Komunikat Sieciowy- Połączenie jednokierunkowe do grupy użytkowników z priorytetem Alarmowym ( bez możliwości odpowiedzi ) Ethernet Switch Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 31

32 Cyfrowy Tranking Tryb Awaryjny - Jeśli funkcje trankingu zostaną zablokowane, kanał kontrolny zostanie przekonfigurowany w konwencjonalny dla zapewnienia podstawowego poziomu łączności. Przełączanie: Kanał Kontrolny (CC) i Kanał Rozmów (TC) Jeśli jednostka obsługująca CC zostanie zablokowana, automatycznie wolny kanał TC zostanie przydzielony jako nowy CC Jeśli kanał TC zostanie zablokowany, system automatycznie usuwa go z sieci kanałów. Zdalne Dodawanie GID (Kontrola z portu szeregowego PC) Zdalne dodawanie nowych GID podczas pracy systemu Formuje grupę użytkowników w przypadku sytuacji alarmowych, wypadków Zdalne usuwanie grup alarmowych. Ethernet Switch Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 32

33 Wielo-Strefowe Sieci IP Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

34 Wielo-Strefowe Sieci IP Sieć łączności NEXEDGE TM używa połączeń IP do połączenia stref łączności trankingowej razem w jeden wielki system łączności. Operator Systemu (Połączenie IP) Praca Przemiennikowa Szeroki Obszar Działania Połączenie IP Router Ethernet Switch Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 34

35 Wielo-Strefowe Sieci IP Możliwość Połączenia 48 Stref Wiele stref trankingowych połączonych w jeden system 48 Stref na system Dla łączności wojewódzkich, miejskich, regionalnych Operator Systemu (Połączenie IP) W przyszłości do 254 Stref Połączenie IP Router Ethernet Switch Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 35

36 Wielo-Strefowe Sieci IP Połączenia LAN/WAN Scalable networks created over existing IT assets, private microwave, spread spectrum links or carrier services. Użycie ogólnodostępnych urządzeń Ethernetowych 10/100 Używa standardowego sprzętu sieciowego IT Nie wymaga dedykowanych serwerów, bram i urządzeń przełączających audio Wirtualna Prywatna Sieć (VPN)- Wewnątrz-strefowe połączenia używają VPN dla zabezpieczenia połączeń, jest używane w przypadku połączeń IP z innymi sieciami dla zabezpieczenia i autoryzacji użytkowników. Operator Systemu (Połączenie IP) Połączenie IP Router Ethernet Switch Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 36

37 Wielo-Strefowe Sieci IP Do 60,000 Grup IDi 60,000 Użytkowników ID na Sieć Duża całkowita ilość dzielonych sieci i flot Automatyczny Roaming Radiotelefon samodzielnie wyszukuje stref o najlepszym sygnale podczas poruszania się w sieci stref. Precyzyjny roaming i rejestracja dzięki algorytmom wyszukiwania kanałów na podstawie informacji o poziomie sygnału RSSI i jakości sygnału cyfrowego BER Zatwierdzanie ESN ( Electronic Serial No ) Unikalny nadany w fabryce numer seryjny jest weryfikowany przez system w celu ochrony przed nieautoryzowanym dostępem. IP Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 37

38 Wielo-Strefowe Sieci IP Odpowiedzi na Indywidualne Połączenia W przypadku indywidualnych połączeń system czeka aż odbiorca odbierze połączenie i po odebraniu połączenia przydziela wolny kanał do rozmowy (oszczędza zasoby sieci). Funkcja Oczekiwania na Połączenie Przy rozpoczynaniu połączenia grupowego, system czeka aż kanał zostanie zwolniony a wszyscy użytkownicy grupy nawiążą połączenie. IP Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 38

39 Stacje Bazowe NXR Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

40 Stacje Bazowe NXR-700/800 Zintegrowany Transceiver i Cyfrowy Kontroler z Mocą Wyjściową 25W (EU) Funkcje Przemiennika w trybach Duplex i Simplex 30 Kanałów - Skanowanie FM, Cyfrowe i Mieszane Konwencjonalne Kanały Możliwość pracy w trybie Analogowym / Konwencjonalnym Wbudowany Kontroler 16 kodów QT/DQT (TOT, Hang timer, CW ID) Interfejs Dla Zewnętrznych Kontrolerów LTR Konwencjonalny Tryb Cyfrowy Wbudowany Kontroler 16 kodów RAN (TOT, Hang timer, CW ID) Funkcja Trybu Awaryjnego Funkcja Cyfrowego Trankingu (Opcja) Funkcja Wielostrefowego Trankingu w sieci IP (Opcja) Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 40

41 Stacje Bazowe NXR-700/800 Kontrola, Interfejs i Sygnalizacja Złącze sieciowe NXR (RJ-45, Ethernet IEEE 802.3) Synchronizacja NXR (RJ-11, RS-485) Złącze kontrolera zew. Lub zdalnego ster. DB25 Punkty testowe / Zew. głośnik RX BNC 6.25 khz NXDN Generator wysokostabilny REF Out (BNC; 6.25 khz) EXT REF IN (BNC; 6.25 khz) Bezpiecznik Zasilanie DC Wentylator TX BNC Wew. Głośnik RJ-11: MIC, Złącze klucza szyfrowania Wyświetlacz LED 2-Znakowy Sygnalizacyjne diody LED: CTRL CH OCXO, BUSY, TX, PWR 6 programowalnych przycisków RS-232 Null modem Wł/Wył ; regulacja głośności DB9: Programowanie z PC, Modem Managera Systemu Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 41

42 Stacje Bazowe NXR-700/800 Szyfrowanie Dźwięku Wbudowany kontroler analogowych szyfratorów (16 Kodów) Konwencjonalny tryb FM Tryb Simplex/duplex, praca przemiennikowa Szyfrator NXDN (15 bitowy klucz; 32,767 kodów) Konwencjonalny NXDN (Nie dostępne w trybie trankingowym NXDN) Tryb Simplex/duplex, praca przemiennikowa Zdalne Sterowanie i Monitorowanie DTMF (FM i Tryb Mieszany) Zdalna obsługa techniczna Programowalne klawisze funkcyjne Wyjścia AUX (Kontrola kodami DTMF do włączania/wyłączania urządzeń zew.) Monitorowanie wejść AUX (Kontrola kodami DTMF informowanie o włączeniu/wyłączeniu urządzeń zewnętrznych) 32 kody aktywacji funkcji / 40 kodów dezaktywacji funkcji Transpond wysyła potwierdzenie DTMF jako potwierdzenie otrzymania rozkazu Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 42

43 Stacje Bazowe NXR-700/800 Opcja Instalacji Generatora Wysokostabilnego dla Cyfrowych Kanałów 6.25 khz Wymagania FCC: VHF 2.0 PPM, UHF 1.5 PPM 12.5/25 khz)- Standard stabilności NXR VHF 1.0 PPM, UHF 0.5 PPM 6.25 khz)- NXR wymaga stabilnego OCXO KXK-3 OCXO Opcja wewnętrznego generatora (10 MHz) Jeden generator może obsługiwać do 30 jednostek NXR-700/800 (1 na strefę) Alternatywnie: Inny zew. wysokostabilny generator np. GPS Wew. Generator Kenwood OCXO LUB Zew. generator GPS Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 43

44 Urządzenia z serii NX Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

45 NEXEDGE Unikalne właściwości Oznaczenie Kenwood eco Produkty Kenwood NEXEDGE są ściśle kontrolowane i oznaczone znakiem eco Program eco kontroluje 25 niebezpiecznych substancji. RoHS generalnie kontroluje tylko 6 niebezpiecznych substancji. Source: Kenwood Green Procurement Guideline Fifth Edition March 2008 Copyright 2008 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 45

46 NX-200/300 Przenośne 5W / 512 kan. CH-GID / 128 Stref Modele z Klawiaturą DTMF Analogowe Konwencjonalne Strefy Strefy LTR Cyfrowe Konwencjonalne Strefy Cyfrowe Trankingowe Strefy Skanowanie z Podwójnym Priorytetem (FM/Cyfr. CONV.) Konwencjonalne Pojedyncze/Multi- Strefowe Skan. 16-Pozycyjny Mechaniczny Selektor Włącznik/Wyłącznik Regulacja Głośności Duży Wyświetlacz LCD Dot Matrix 14 Znakowe Nazwy Wyświetlane Status LED 6 Klawiszy Funkcyjnych 2 Klawisze Funkcyjne Boczne Przycisk Alarmowy Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 46

47 NX-200/300 Przenośne QT/DQT, 2-Tonowe, DTMF (FM) FleetSync / II (FM ) Funkcje Alarmowe (FM i NXDN TM ) Wbudowany Prosty Szyfrator (FM) NXDN TM Scrambler (Included) Kontrola Rozszerzeń ANI (FM) Port Rozszerzeń Jednostka Pamięci i podpowiedzi głosowej VGS-1 (FM i NXDN TM ) Wodoodporne złącze akcesorii KMC-38GPS Mikrofonogłośnik z GPS (FM i NXDN TM ) Mikrofonogłośniki spełniające MIL-STD MIL-STD-810 i IPx7 Wersja Iskrobezpieczna Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 47

48 NX-200/300 Przenośne Z klawiaturą NX-200E NX-300E MHz MHz Bez klawiatury NX-200E3 NX-300E MHz MHz Bez klawiatury i wyświetlacza NX-200S MHz NX-300S MHz Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 48

49 NX-220/320 Przenośne 5W / 255 kan. CH-GID / 128 Stref Modele z Klawiaturą DTMF Analogowe Konwencjonalne Strefy Strefy LTR Cyfrowe Konwencjonalne Strefy Cyfrowe Trankingowe Strefy Skanowanie z Podwójnym Priorytetem (FM/Cyfr. CONV.) Konwencjonalne Pojedyncze/Multi- Strefowe Skan. 16-Pozycyjny Mechaniczny Selektor Włącznik/Wyłącznik Regulacja Głośności Duży Wyświetlacz LCD Dot Matrix 8 Znakowe Nazwy Wyświetlane Status LED 6 Klawiszy Funkcyjnych 2 Klawisze Funkcyjne Boczne Przycisk Alarmowy Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 49

50 NX-220/320 Przenośne QT/DQT, 2-Tonowe, DTMF (FM) FleetSync / II (FM ) Funkcje Alarmowe (FM i NXDN TM ) Wbudowany Prosty Szyfrator (FM) KMC-38GPS Mikrofonogłośnik z GPS (FM i NXDN TM ) Mikrofonogłośniki spełniające MIL-STD MIL-STD-810 i IPx5 Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 50

51 NX-220/320 Przenośne Z klawiaturą NX-220E NX-320E MHz MHz Bez klawiatury NX-220E2 NX-320E MHz MHz Bez klawiatury i wyświetlacza NX-220E MHz NX-320E MHz Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 51

52 NX-700/800 Przewoźne Modele 1-25W (Seria X180) 512 kan. CH-GID / 128 Stref Opcja Zdalnego sterowania 7m Analogowe Konwencjonalne Strefy Cyfrowe Konwencjonalne Strefy Cyfrowe Trankingowe Strefy Skanowanie z Podwójnym Priorytetem (FM/Cyfr. CONV.) Konwencjonalne Pojedyncze/Multi-Strefowe Skan. Duży Wyświetlacz LCD Dot Matrix 14 Znakowe Nazwy Wyświetlane Status LED Programowalna Klawiatura Przycisk Alarmowy Opcjonalny Mikrofon z Klawiaturą DTMF Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 52

53 NX-700/800 Przewoźne QT/DQT, 2-Tonowe, DTMF (Analogowe) FleetSync / II (Analogowe) Wywołania Alarmowe (Analogowe i Cyfrowe) Wbudowany Szyfrator (Analogowe) Wbudowany Cyfrowy Szyfrator Zaszyfrowany nr Identyfikacji Automatycznej ANI Port Rozszerzeń i Akcesorii Moduł Pamięci i Podpowiedzi Głosowej VGS-1 Opcja wbudowanego GPS (Analogowe i Cyfrowe) Opcjonalne Mikrofony Spełniające NormyMIL-STD Spełnia normy MIL-STD-810 & IP54/55 Funkcja Samotnego Pracownika Modem Transparentny Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 53

54 NX-700/800 Przewoźne NX-700E 25W NX-800E 25W MHz MHz Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 54

55 Migracja z systemów Analogowych do Cyfrowych

56 NEXEDGE Migracja Analogowe/Cyfrowe Przemiennik (Analogowy Cyfrowy 12.5kHz lub 6.25kHz Jedna Strefa) Zasilacz DC 25W Analogowe Przemienniki i Kontrolery Zasilacz DC 25W NXR 700 or kHz (Opcja) Copyright 2008 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 56

57 NEXEDGE Migracja Analogowe/Cyfrowe Tranking (Analogowe Cyfrowe 12.5kHz lub 6.25kHz Jedna Strefa) Combiner Zasilacz DC 25W Analogowe Przemienniki i Kontrolery Analogowe Przemienniki i Kontrolery Analogowe Przemienniki i Kontrolery 25W Combiner NXR 700 / 800 NXR 700 / 800 NXR 700 / 800 Zasilacz DC 6.25kHz (Opcja) Copyright 2008 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 57

58 Wielo-systemowość / Migracja NEXEDGE TM jest przystosowany dla w pełni cyfrowych instalacji i umożliwia łatwą migrację z systemów analogowych FM do całkowicie cyfrowego systemu łączności Urządzenia zapewniają pełne sprzętowe wsparcie dla systemów analogowych i cyfrowych Stacje bazowe mogą pracować jednocześnie z modulacją analogową i cyfrową Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 58

59 Możliwe Tryby Pracy - Zainstalowane -Opcja NX Urządzenie Mobilne NXR Stacja Bazowa System Cyfrowy Konwencjonalny System Cyfrowy Trankingowy System Cyfrowy Trankingowy Wielostrefowy FM Analogowy "Mix" Typ Kanłu (FM i NXDN Konw.) FM: 25 i 12.5 khz Kanał Cyfrowo: 12.5 i 6.25 khz Kanał FM*: QT/DQT, 2-Tone, DTMF, FleetSync /II Kontroler Przemiennika Analogowego Interfejs Dla Zewnętrznych Kontrolerów Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 59

60 Aplikacje Konsole Dyspozytorskie Konsole Dyspozytorskie Zetron VoIP RDS DCS-5020 Lokalna Kontrola Fixed Radio Control Station IP Bramka Lub Sterowanie Tonowe Zetron M250 Stacja Bazowa lub Przemiennik Zetron irim NEXEDGE Radiotelefon Copyright 2008 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 60

61 Aplikacje Oprogramowanie AVL Kenwood KAS-10 Software Copyright 2009 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 61

62 Rynek Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

63 Rynek NEXEDGE TM oferuje bogaty w funkcje cyfrowy system dla różnych służb i organizacji. FM CYFROWE Ochrona Służby Mundurowe Infrastruktura i Biznes TK-2202/3202 TK-2160/3160 TK-2180/3180/7180/8180 TK-2140/3140 TK-2170/3170/3173 TK-2160/3160 TK-7160/8160 Małe Lokalne Jednostki Zarządzanie, Transport SłuŜby Mundurowe Przemysł NEXEDGE TM NX-200/300 NX-700/800 Wynajem/Proste Prace ProTalk Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 63

64 Biznes i Przemysł Prywatne Przedsiębiorstwa Prywatny Transport Linie Lotnicze, Koleje, Metro Produkcja, Centra Handlowe, Przetwórstwo, Oczyszczalnie, Górnictwa, Petrochemia Magazyny, Dystrybucja, Kontenerowców, Służb Portowych Hotelarstwo (Hotele/Kasyna, Resorty) Usługach Spedycyjnych Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 64

65 Bezpieczeństwo Publiczne i Instytucje Lokalne i Regionalne Instytucje Służby Mundurowe Jednostki Użyteczności Publicznej Publiczny Transport Lotniska, Obsługa Dużych Obiektów Publicznych Miejsca Publiczne (Stadiony, Areny Sportowe, Centra Kongresowe) Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 65

66 Oprogramowanie Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

67 NEXEDGE TM KPG-111D Oprogramowanie dla NX-200/300/700/800 Wymagane dla wszystkich trybów pracy Tryb trankingowy: Wymaga klucza programowego (*.SKF) generowanego przez KPG-110SM KPG-109D Oprogramowanie dla NXR-700/800 Wymagane dla wszystkich trybów pracy Programuje podstawowe funkcje stacji bazowej (Simplex/Duplex) lub funkcje przemiennikowe Konfiguruje NXR dla trankingowych kanałów kontrolnych i kanałów audio Oprogramowanie managera systemu KPG-110SM Wymagane dla sieci trankingowych (nie używane w trybie konwencjonalnym) Zawiera sprzętowy klucz USB (wymagane do uruchomienia programu) Programuje parametry NXR trankingowe, uprawnienia użytkowników, parametry sieci wielostrefowej Wykonuje diagnostatykę sieci NXR, pobiera historię połączeń i zdarzeń Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 67

68 KPG-110SM Kompatybilny z Windows [Tylko tranking i sieci] Abonent: zatwierdzanie UID/GID, przywileje w połączeniach COS (Class of Service) Monitorowanie statusu NXR, Możliwość aktualizacji oprogramowania urządzeń NXR Odbieranie/przechowywanie i analiza historii połączeń i aktywności, graficzne statystyki zajętości kanałów Bezpośrednie połączenie: Front Panel DB9 RS-232 (null modem) Zdalne połączenie: PSTN modem lub sieć IP SYSOP (Dial up modem do DB9) Dialup Modem PSTN SYSOP (Bezpośrednie poł. DB- 9 dla PC) WAN Router Ethernet Switch LAN A LAN B Połączenie SYSOP LAN (2H2008) Połączenie SYSOP WAN (2H2008) Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 68

69 KPG-110SM Tabela informacji o COS (Class Of Service) Uprawnienia dostępu konfigurowane dla każdego UID/GID w flocie GID COS: klasa ważności, określa typ połączenia i uprawnienia połączeń w strefie (127 max) UID COS: klasa ważności, określa typ połączenia i priorytet (127 max.) Każdy COS ma nazwę i komentarz dla łatwiejszego wyszukiwania i ponownego użycia Informacje o Flocie Każda flota zawiera listę UID i GID dla łatwości wyodrębnienia użytkownika Możliwość stworzenia do 5000 Flot aby zorganizować grupy i pod grupy użytkowników dla firm, agencji, departamentów Copyright 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 69
