System DMR Arkadiusz Bączek ISO 9001 AQAP 2110

Transkrypt

1 System DMR Arkadiusz Bączek

2 Plan prezentacji 1. Wstęp - Ogólne informacje o DMR 2. Radiotelefony doręczne 3. Radiotelefony kamuflowane 4. Radiotelefon przewoźny 5. Repeater 6. Singlesite i Multisite 7. DMR Tranking 8. Akcesoria 9. Dodatkowe uwagi

3 TDMA Wykorzystanie Widma 12.5 khz Kanał 12.5 khz Kanał Time Time 12.5 khz 12.5 khz TDMA 1 rozmowa przez kanał Zawsze zajmowany jest kanał 12,5 khz niezależnie od zajętości szczelin TDMA 2 rozmowy przez kanał 3

4 DMR Digital Mobile Radio Jakość Audio Min jakość 12dB SINAD (Analogowe) 3% BER (Cyfrowe) Cyfrowe Analogowe Lepsze osiągi na granicy zasięgu radiowego z wysoką jakością audio. Silny Sygnał Słaby 4

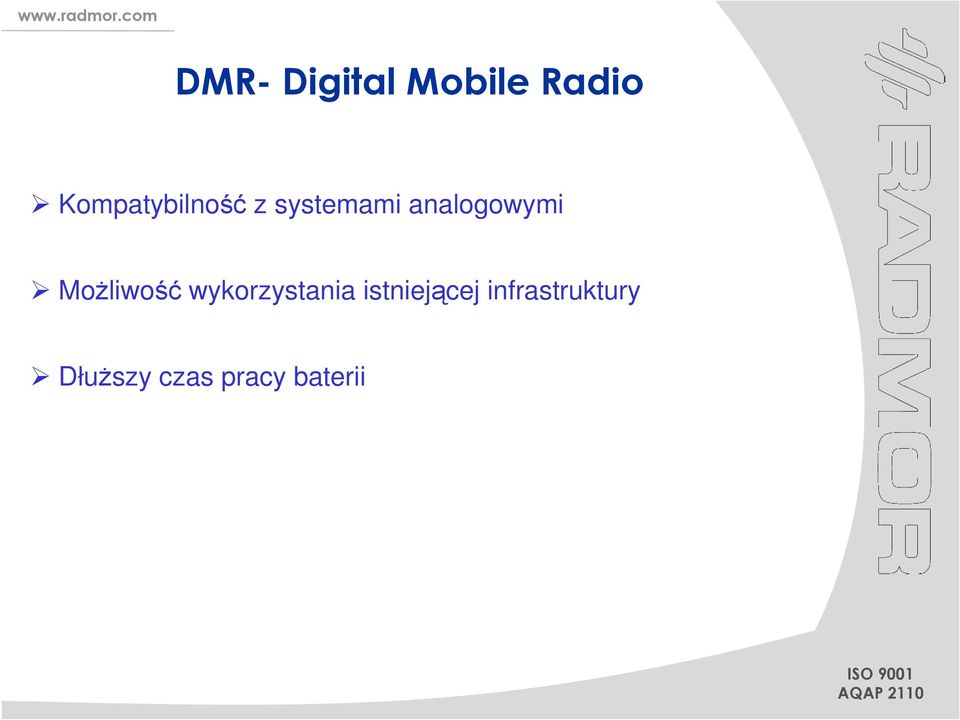

5 DMR- Digital Mobile Radio Kompatybilność z systemami analogowymi Możliwość wykorzystania istniejącej infrastruktury Dłuższy czas pracy baterii

6 DMR Digital Mobile Radio System DMR podzielony jest na trzy poziomy: Poziom (Tier) I dotyczy urządzeń pracujących w trybie bezpośrednim (peer-to-peer, bez pośrednictwa infrastruktury systemu), pracujących w paśmie UHF na podstawie ogólnego zezwolenia pasmo PMR 446 Poziom (Tier) II dotyczy urządzeń pracujących w licencjonowanych pasmach częstotliwości w tym VHF i UHF, pracujących zarówno w trybie bezpośrednim jak i poprzez stację retransmisyjną Poziom (Tier) III dotyczy systemu trankingowego

7 Radiotelefony doręczne Hytera

8 Radiotelefony doręczne Hytera Ergonomiczna konstrukcja Model PD785/PD785G jest wyposażony w duży kolorowy wyświetlacz 1.8 TFT LCD (65535 kolorów) Pseudo - tranking Zintegrowana antena GPS i radiowa Szyfrowanie korespondencji Stopień ochrony IP67 Duża pojemność baterii

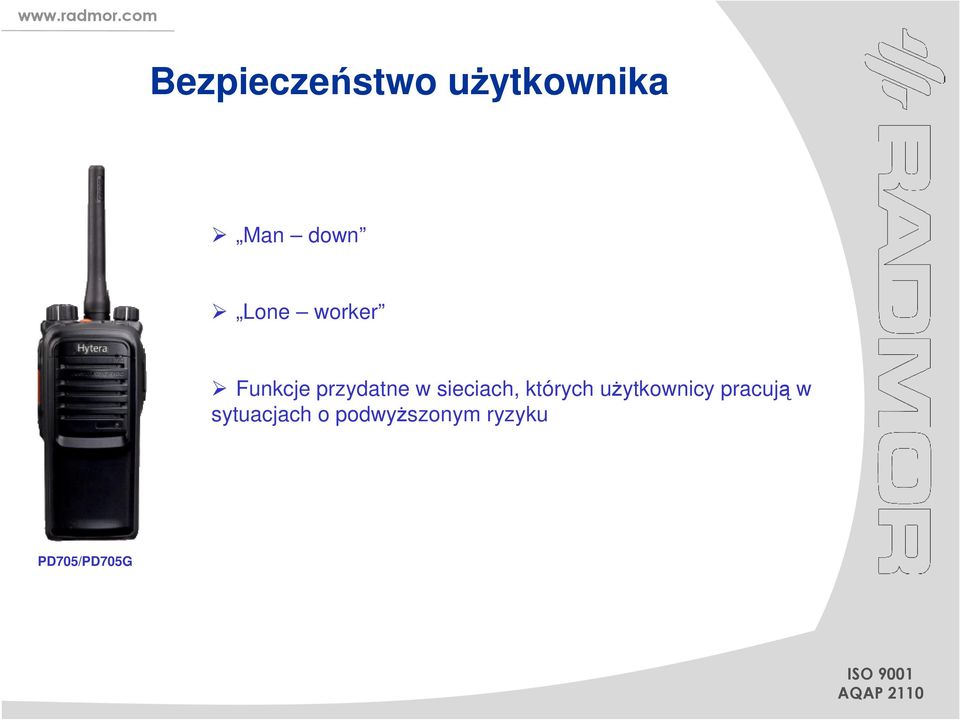

9 Bezpieczeństwo użytkownika Man down Lone worker Funkcje przydatne w sieciach, których użytkownicy pracują w sytuacjach o podwyższonym ryzyku PD705/PD705G

10 Radiotelefon PD785G Zakres częstotliwości VHF: UHF: Liczba kanałów 1024 Liczba stref 64 (każda z max 16 kanałami) Odstęp między kanałami 25/20/12.5 khz Akumulator 2000 mah (Li-Ion) Moc wyjściowa RF VHF: 5W i 1W, UHF: 4W i 1W Wymiary (wys.*szer.*gł.) [mm] 125*55*37 (z baterią bez anteny) Ciężar Wyświetlacz LCD Standard militarny Odporność na pył i wodę GPS 355g (z baterią i anteną) 160x128 pikseli, kolorów, 1.8 cala, 4 wiersze MIL-STD-810 C/D/E/F IP67 Jest w wersji G

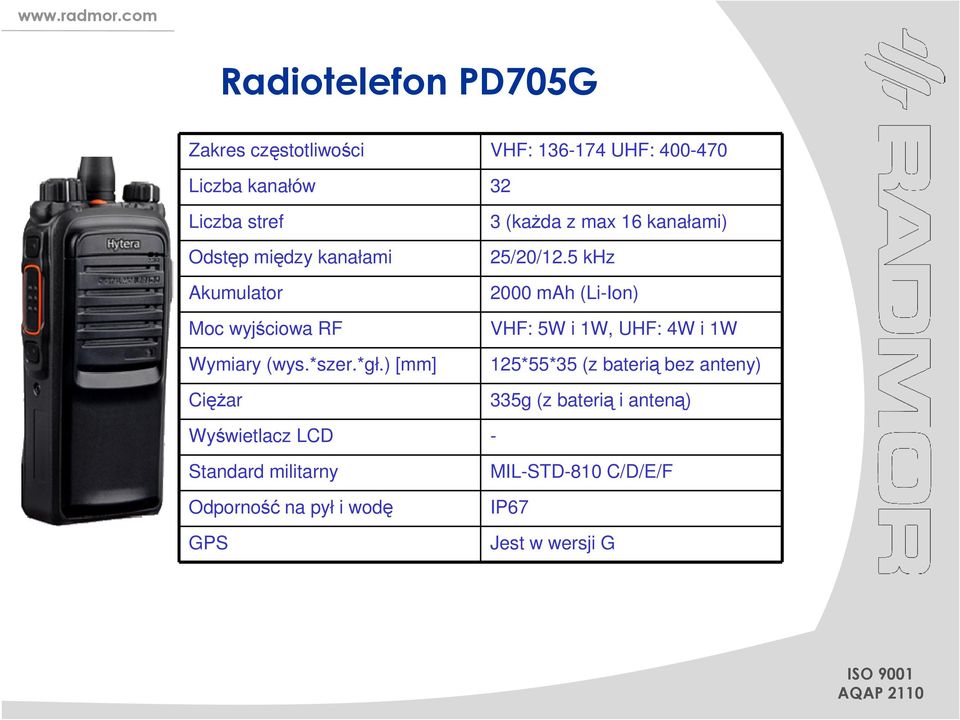

11 Radiotelefon PD705G Zakres częstotliwości VHF: UHF: Liczba kanałów 32 Liczba stref Odstęp między kanałami Akumulator Moc wyjściowa RF Wymiary (wys.*szer.*gł.) [mm] Ciężar 3 (każda z max 16 kanałami) 25/20/12.5 khz 2000 mah (Li-Ion) VHF: 5W i 1W, UHF: 4W i 1W 125*55*35 (z baterią bez anteny) 335g (z baterią i anteną) Wyświetlacz LCD - Standard militarny Odporność na pył i wodę GPS MIL-STD-810 C/D/E/F IP67 Jest w wersji G

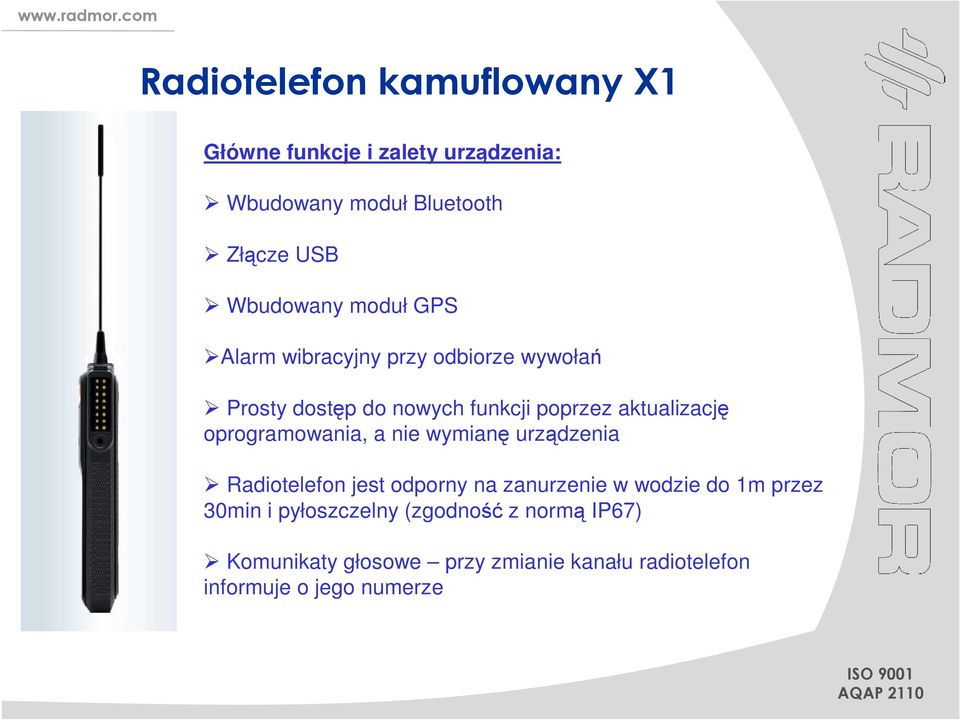

12 Radiotelefon kamuflowany X1 Główne funkcje i zalety urządzenia: Wbudowany moduł Bluetooth Złącze USB Wbudowany moduł GPS Alarm wibracyjny przy odbiorze wywołań Prosty dostęp do nowych funkcji poprzez aktualizację oprogramowania, a nie wymianę urządzenia Radiotelefon jest odporny na zanurzenie w wodzie do 1m przez 30min i pyłoszczelny (zgodność z normą IP67) Komunikaty głosowe przy zmianie kanału radiotelefon informuje o jego numerze

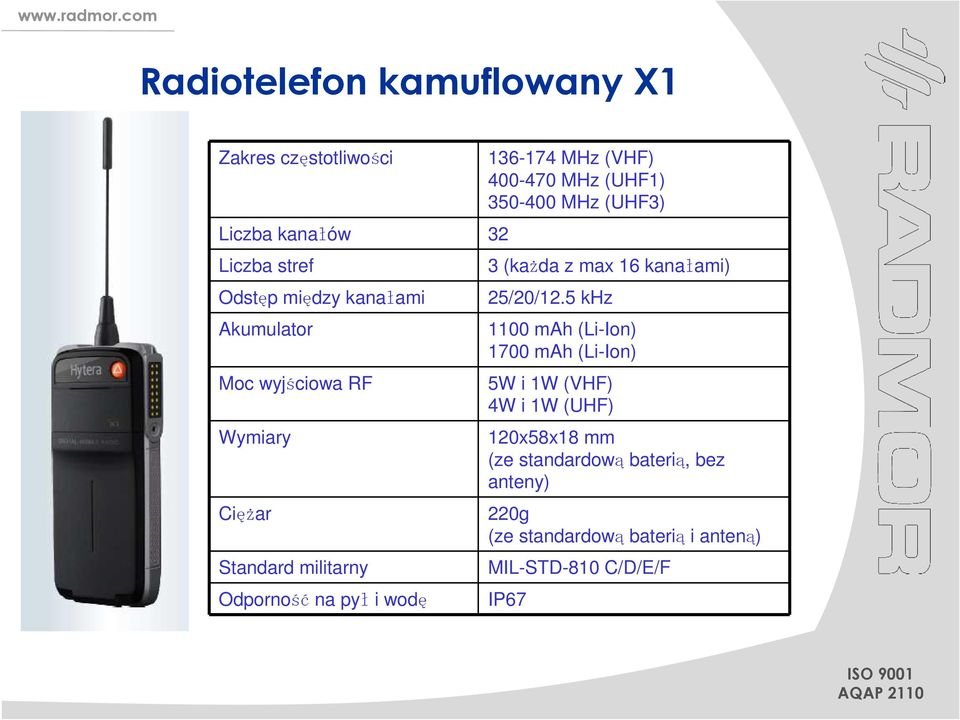

13 Radiotelefon kamuflowany X1 Zakres częstotliwości Liczba kanałów 32 Liczba stref Odstęp między kanałami Akumulator Moc wyjściowa RF Wymiary Ciężar Standard militarny Odporność na pył i wodę MHz (VHF) MHz (UHF1) MHz (UHF3) 3 (każda z max 16 kanałami) 25/20/12.5 khz 1100 mah (Li-Ion) 1700 mah (Li-Ion) 5W i 1W (VHF) 4W i 1W (UHF) 120x58x18 mm (ze standardową baterią, bez anteny) 220g (ze standardową baterią i anteną) MIL-STD-810 C/D/E/F IP67

14 Radiotelefon iskrobezpieczny Hytera PD795Ex

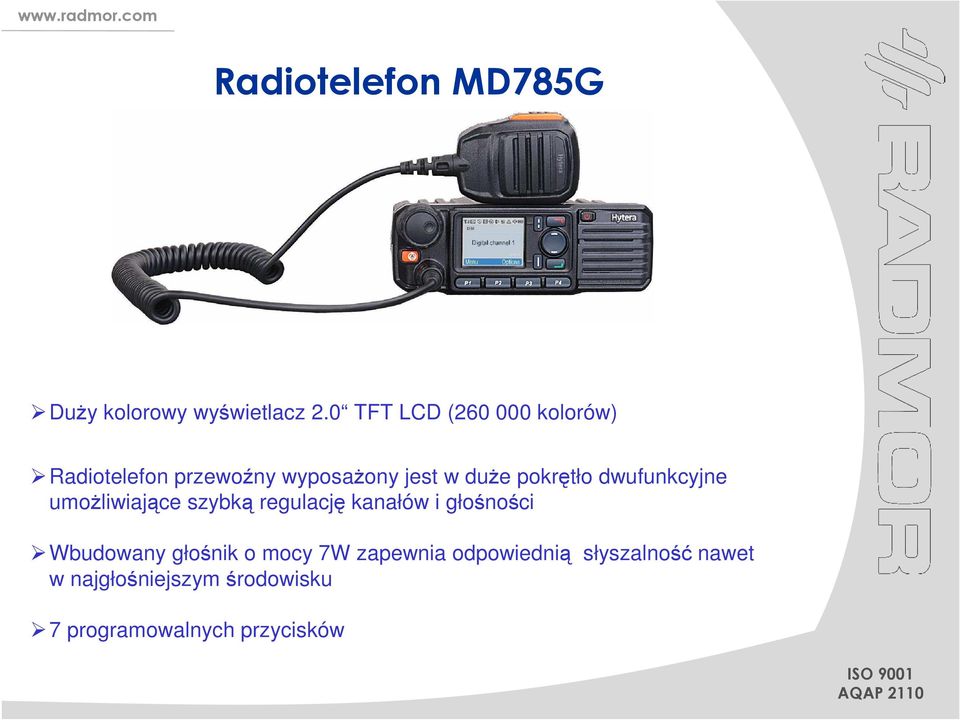

15 Radiotelefon MD785G Duży kolorowy wyświetlacz 2.0 TFT LCD ( kolorów) Radiotelefon przewoźny wyposażony jest w duże pokrętło dwufunkcyjne umożliwiające szybką regulację kanałów i głośności Wbudowany głośnik o mocy 7W zapewnia odpowiednią słyszalność nawet w najgłośniejszym środowisku 7 programowalnych przycisków

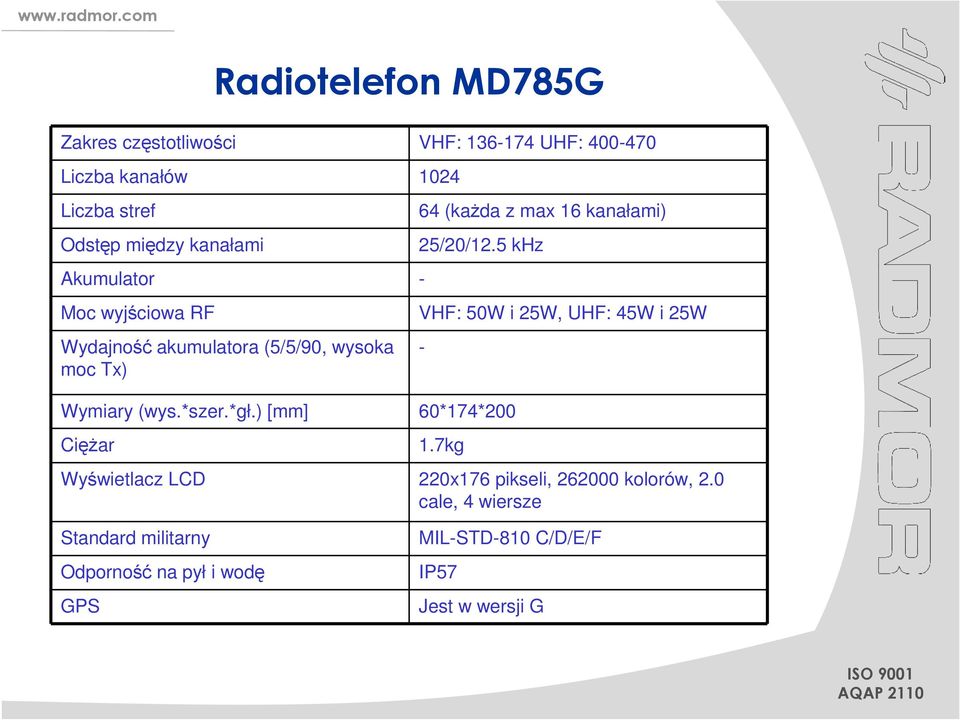

16 Radiotelefon MD785G Zakres częstotliwości VHF: UHF: Liczba kanałów 1024 Liczba stref Odstęp między kanałami Akumulator - Moc wyjściowa RF Wydajność akumulatora (5/5/90, wysoka moc Tx) 64 (każda z max 16 kanałami) 25/20/12.5 khz Wymiary (wys.*szer.*gł.) [mm] 60*174*200 Ciężar VHF: 50W i 25W, UHF: 45W i 25W - 1.7kg Wyświetlacz LCD 220x176 pikseli, kolorów, 2.0 cale, 4 wiersze Standard militarny Odporność na pył i wodę GPS MIL-STD-810 C/D/E/F IP57 Jest w wersji G

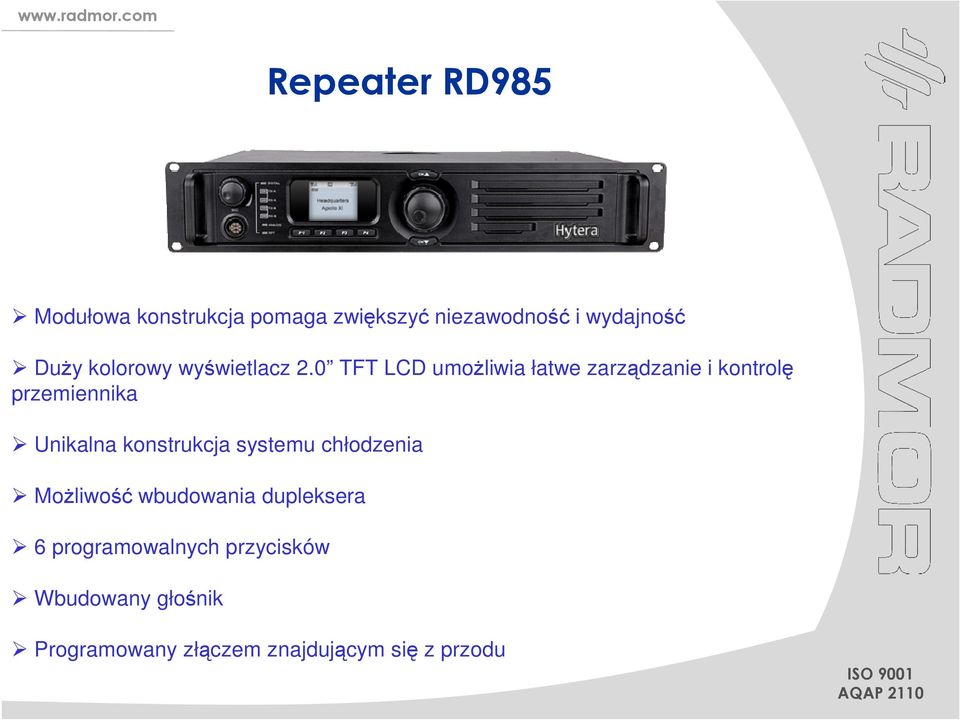

17 Repeater RD985 Modułowa konstrukcja pomaga zwiększyć niezawodność i wydajność Duży kolorowy wyświetlacz 2.0 TFT LCD umożliwia łatwe zarządzanie i kontrolę przemiennika Unikalna konstrukcja systemu chłodzenia Możliwość wbudowania dupleksera 6 programowalnych przycisków Wbudowany głośnik Programowany złączem znajdującym się z przodu

18 Repeater RD985 Zakres częstotliwości VHF: UHF: Liczba kanałów 16 Liczba stref - Odstęp między kanałami Akumulator - Moc wyjściowa RF Wydajność akumulatora (5/5/90, wysoka moc Tx) 25/20/12.5 khz 5-50W regulowana Wymiary 483*88*366 Ciężar - 8.5kg Wyświetlacz LCD 220x176 pikseli, kolorów, 2.0 cale, 4 wiersze Standard militarny - Odporność na pył i wodę - GPS -

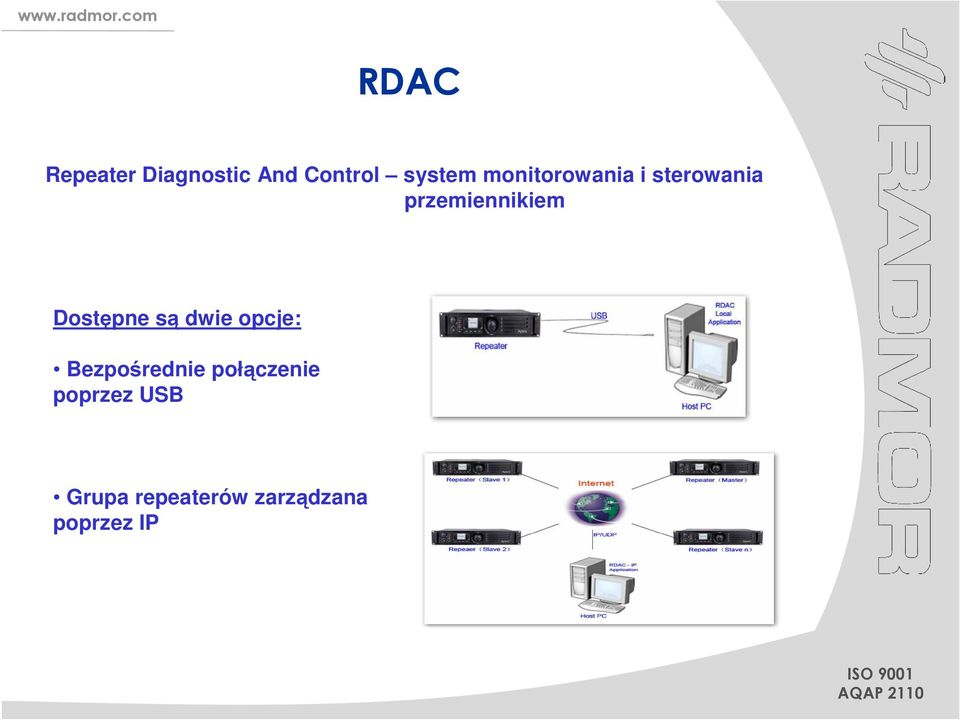

19 RDAC Repeater Diagnostic And Control system monitorowania i sterowania przemiennikiem Dostępne są dwie opcje: Bezpośrednie połączenie poprzez USB Grupa repeaterów zarządzana poprzez IP

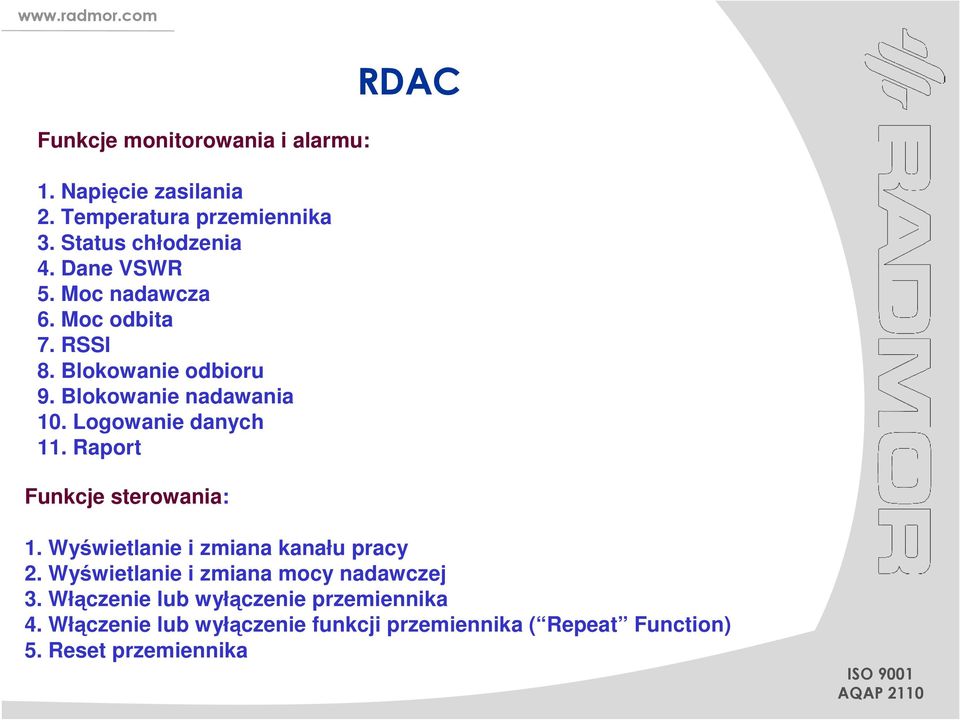

20 Funkcje monitorowania i alarmu: 1. Napięcie zasilania 2. Temperatura przemiennika 3. Status chłodzenia 4. Dane VSWR 5. Moc nadawcza 6. Moc odbita 7. RSSI 8. Blokowanie odbioru 9. Blokowanie nadawania 10. Logowanie danych 11. Raport Funkcje sterowania: RDAC 1. Wyświetlanie i zmiana kanału pracy 2. Wyświetlanie i zmiana mocy nadawczej 3. Włączenie lub wyłączenie przemiennika 4. Włączenie lub wyłączenie funkcji przemiennika ( Repeat Function) 5. Reset przemiennika

21 Singlesite i Multisite Dwa tryby pracy przemiennika: Singlesite praca pojedynczego przemiennika Multisite kilka przemienników połączonych ze sobą poprzez sieć IP Zwiększony zasięg sieci Możliwa transmisja głosu i danych Łączenie przemienników VHF i UHF Zarządzanie z jednego miejsca w sieci

22 Roaming Możliwość przemieszczania się użytkowników pomiędzy site ami Przełączanie odbywa się w sposób automatyczny Tryb pasywny lub aktywny

23 Back-to-Back Repeater Połączenia: -Analogowe analogowe (np. różne CTCSS) -Cyfrowe analogowe -Cyfrowe cyfrowe

24 Back-to-Back Mobile Radio Połączenia: -Analogowe analogowe -Cyfrowe analogowe -Cyfrowe cyfrowe

25 DMR Tier III Tranking Urządzenia Stacja bazowa

26 DMR Tier III Tranking Urządzenia Radiotelefony PD786TEX PD786T PD706T XieT MD786T

27 Akcesoria dla rt doręcznego Zasilanie BL2006 Akumulator standardowy Li-Ion (2000 mah) (Standard) CH10A04 Szybka ładowarka MCU (dla akumulatorów Li-Ion/Ni-MH) (Standard) CHV09 Zasilacz samochodowy (napięcie wyjściowe: 12V 1A) PS1026 Zasilacz impulsowy (z szybką ładowarką) (napięcie wyjściowe: 12V 1A) (Standard) MCA06 Szybka ładowarka wielostanowiskowa MCU (dla akumulatorów Li-Ion/Ni-MH) MCA05 System optymalizacji warunków pracy akumulatora (z wyświetlaczem LCD) Szybka ładowarka wielostanowiskowa MCU System optymalizacji warunków pracy akumulatora

28 Akcesoria dla rt doręcznego Akcesoria do przenoszenia LCY003 Etui skórzane, obrotowe (grubszy akumulator) RO04 Pasek skórzany (Standard) BC19 Klips sprężynowy na pasek (Standard) Anteny Antena VHF Antena UHF Antena zintegrowana VHF/GPS Antena zintegrowana UHF/GPS Etui skórzane, obrotowe

29 Akcesoria dla rt doręcznego Akcesoria audio ESN10 Słuchawka douszna z PTT na mikrofonie EHN12 Zestaw słuchawkowy typu D z PTT na mikrofonie EAN16 Słuchawka z PTT na mikrofonie i przeźroczystym fonowodem EAN17 Kamuflowany zestaw 3-przewodowy z przeźroczystym fonowodem (beżowy) EAN18 Kamuflowany zestaw 3-przewodowy z przeźroczystym fonowodem (czarny) SM18N2 Wodoszczelny mikrofonogłośnik (IP57) ESS07 Słuchawka tylko do odbioru (do użytku z mikrofonogłośnikiem) ESS08 Słuchawka tylko do odbioru z fonowodem (do użytku z mikrofonogłośnikiem) EAN18 EAN16 ESN10 EAN17 EHN12 SM18N2

30 Akcesoria dla rt przewoźnego Akcesoria audio SM16A1 Mikrofon ręczny SM10A1 Mikrofon biurkowy SM09D1 Głośnik zewnętrzny SM19A1 Mikrofon ręczny z klawiaturą Zasilacz PS22002 Zasilacz zewnętrzny (300 W, opcjonalne podtrzymanie akumulatorowe w przypadku zaniku zasilania sieciowego) Antena GPS Mikrofon ręczny z klawiaturą Przewód zasilania PWC10 Przewód zasilania samochodowego 12V POA33 Bezpiecznik ATO ( V 15A) Głośnik zewnętrzny Mikrofon ręczny Akcesoria montażowe BRK08 Wspornik montażowy radiotelefonu przewoźnego (Standard)

31 Akcesoria dla przemiennika Zasilacz PS22002 Zasilacz zewnętrzny (300 W, opcjonalne podtrzymanie akumulatorowe w przypadku zaniku zasilania sieciowego) Duplekser DT11 Duplekser SGQ-450D MHz ±400 khz 50 W 1,0 db Przewód zasilania PWC11 Przewód zasilania DC dla przemiennika Akcesoria montażowe BRK12 Element montażowy dla zasilacza mocowanego w stelażu (do użytku z PS22002) BRK09 Zestaw instalacyjny dupleksera (do użytku z DT11) Zasilacz zewnętrzny Mikrofon biurkowy Element montażowy dla zasilacza Zestaw instalacyjny dupleksera

32 Dodatkowe uwagi Aby uaktywnić niektóre z funkcji, potrzebne są odpowiednie licencje. W tym roku pojawi się nowy model radiotelefonu kamuflowanego z pełną klawiaturą i wyświetlaczem. Równie mały i kompaktowy jak X1 Dostępny będzie również uchwyt na pas z funkcją ładowania radiotelefonu
