1 Tester radiokomunikacyjny R8000 1

2 R8000 Radio Tester Użytkownicy Straż, Policja, Pogotowie Wojsko Firmy transportowe, Kolej Lotniska i ich służby Firmy ochrony Serwisy radiowe Producenci sprzętu 2 2

Główne możliwości Tester oparty na architekturze software Sprzętowo sprawdzona platforma dla najwyższych wymagań Obecne i przyszłe opcje możliwe do

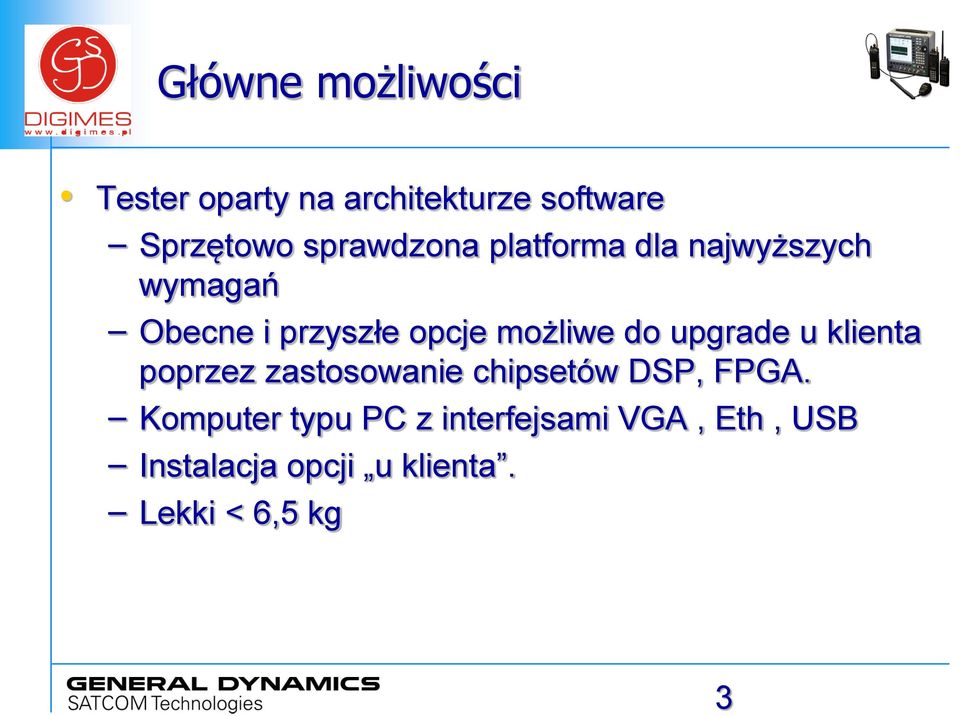

3 Główne możliwości Tester oparty na architekturze software Sprzętowo sprawdzona platforma dla najwyższych wymagań Obecne i przyszłe opcje możliwe do upgrade u klienta poprzez zastosowanie chipsetów DSP, FPGA. Komputer typu PC z interfejsami VGA, Eth, USB Instalacja opcji u klienta. Lekki < 6,5 kg 3 3

możliwe do upgrade u klienta poprzez zastosowanie chipsetów DSP, FPGA.

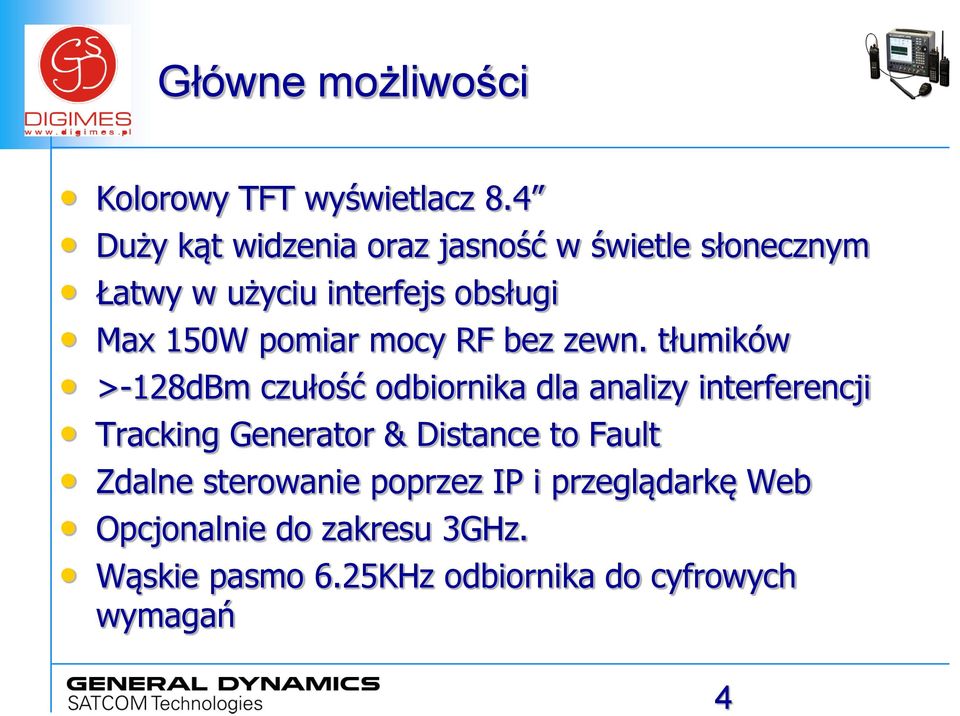

Główne możliwości Kolorowy TFT wyświetlacz 8.4 Duży kąt widzenia oraz jasność w świetle słonecznym Łatwy w użyciu interfejs obsługi Max 150W pomiar mocy RF bez zewn.

4 Główne możliwości Kolorowy TFT wyświetlacz 8.4 Duży kąt widzenia oraz jasność w świetle słonecznym Łatwy w użyciu interfejs obsługi Max 150W pomiar mocy RF bez zewn. tłumików >-128dBm czułość odbiornika dla analizy interferencji Tracking Generator & Distance to Fault Zdalne sterowanie poprzez IP i przeglądarkę Web Opcjonalnie do zakresu 3GHz. Wąskie pasmo 6.25KHz odbiornika do cyfrowych wymagań 4 4

5 Major Features Pełno zakresowy analizator widma (2µV)-120dBm poziom szumów -128dBm z włączonym przedwzmacniaczem szybki skan typowo 100msec (zależny od span) 80dB zakres dynamiki Opcja 3GHz umożliwia pomiary do 6 harmonicznej 5 5

przedwzmacniaczem szybki skan typowo 100msec (zależny od

6 Analizator widma Marker Funkcje : 4 Markery Absolute Position Marker Deltas Center Marker 3dB Bandwidth Find Peak Center Peak Look & Listen, Demod at Marker function. Display Modes: Normal Freeze Max Hold Average 6 6

Find Peak Center Peak Look & Listen, Demod at Marker

7 R8000 widok płyty czołowej Waga : < (6.4 kg) Zakres temp. Pracy : 0 do 50 C Temp składowania : -30 to 80 C 7 7

8 R8000 widok lewej strony Wyjście monitor VGA Porty USB interfejs LAN Ethernet Wejście zewn. oscylatora Ref 8 8

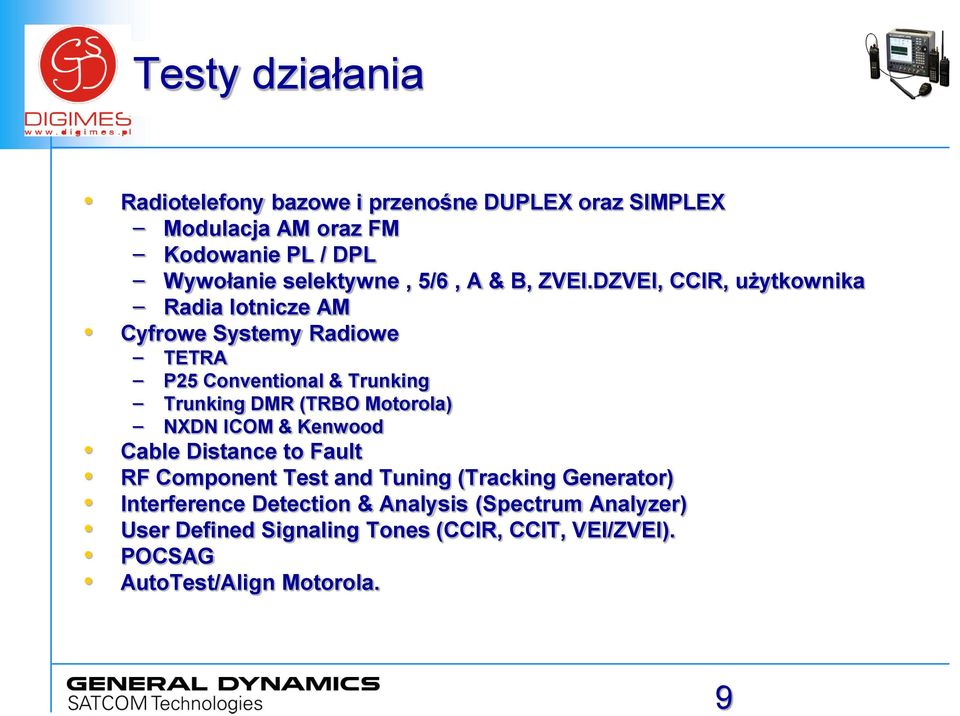

9 Testy działania Radiotelefony bazowe i przenośne DUPLEX oraz SIMPLEX Modulacja AM oraz FM Kodowanie PL / DPL Wywołanie selektywne, 5/6, A & B, ZVEI.DZVEI, CCIR, użytkownika Radia lotnicze AM Cyfrowe Systemy Radiowe TETRA P25 Conventional & Trunking Trunking DMR (TRBO Motorola) NXDN ICOM & Kenwood Cable Distance to Fault RF Component Test and Tuning (Tracking Generator) Interference Detection & Analysis (Spectrum Analyzer) User Defined Signaling Tones (CCIR, CCIT, VEI/ZVEI). POCSAG AutoTest/Align Motorola. 9 9

DZVEI, CCIR, użytkownika Radia lotnicze AM Cyfrowe Systemy Radiowe TETRA P25 Conventional & Trunking Trunking DMR (TRBO

10 Testy działania Moc Częstotliwość Modulacja AM, FM Częstotliwość Audio, poziom i jakość Analiza widma Wywołania PL, DPL oraz tonowe Pomiar VSWR, Return Loss (opcja) Distance to Fault (opcja) RSSI (poziom sygnału) AC/DC miernik Tracking Generator do strojenia filtrów i obwodów (opcja) Jakość Audio, SINAD, Zniekształcenia i Poziom Systemy cyfrowe jako opcje (TETRA, DMR, P25, NXDN) 10 10

RSSI (poziom sygnału) AC/DC miernik Tracking Generator do strojenia filtrów i obwodów (opcja)

11 przyrządy na pokładzie Generator sygnałowy RF Miernik częstotliwości Analizator widma Pomiar czułości Miernik SINAD Miernik zniekształceń Oscyloskop modulacji Miernik dewiacji FM Miernik modulacji AM Miernik sygnału RSSI Miernik mocy RF Power wąsko i szerokopasmowy oraz RMS(cyfra) Generatory audio 1kHz, Signaling, A & B(10Hz to 20KHz) AC/DC woltomierz Pomiary cyfrowe FSK, C4FM, Mod Fidelity, BER, Symbol Deviation, Constellation Diagram, Eye Diagram, Digital Voice Loopback 11 11

Power wąsko i szerokopasmowy oraz RMS(cyfra) Generatory audio 1kHz, Signaling, A & B(10Hz to 20KHz) AC/DC woltomierz

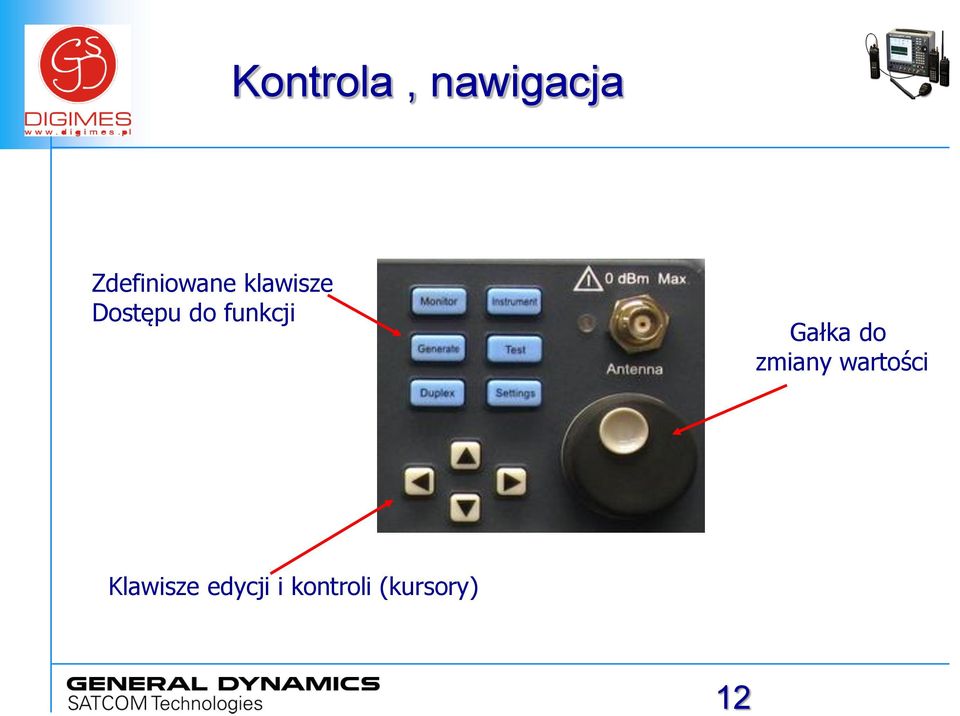

12 Operating Controls Kontrola, nawigacja Zdefiniowane klawisze Dostępu do funkcji Gałka do zmiany wartości Klawisze edycji i kontroli (kursory) 12 12

13 Wprowadzanie danych i klawisze skrótów Klawiatura numeryczna UWAGA : klawisze 1, 2, 4, 5, 7 & 8 są skrótami również Do nawigowania pomiędzy ekranami

14 Złącza płyty czołowej Zabezpieczenie od 0dBm Alarm przy +10dBm Zabezpieczenie przed mocą powrotną Do 50W na 30 sekund!! 14 14

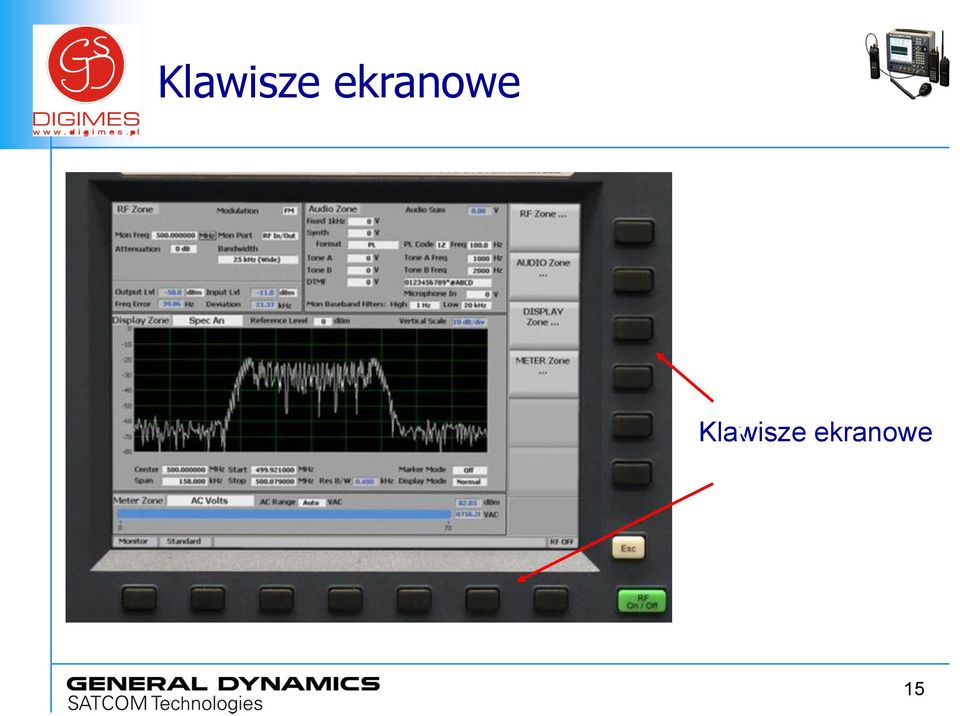

15 Klawisze ekranowe Klawisze ekranowe 15 15

16 Główne ekrany i strefy 16 16

17 Tryb generatora RF 17 17

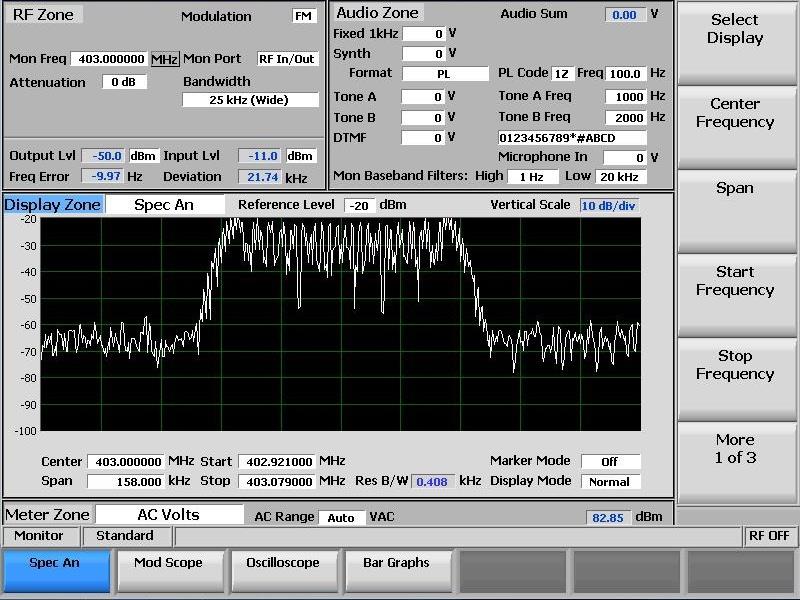

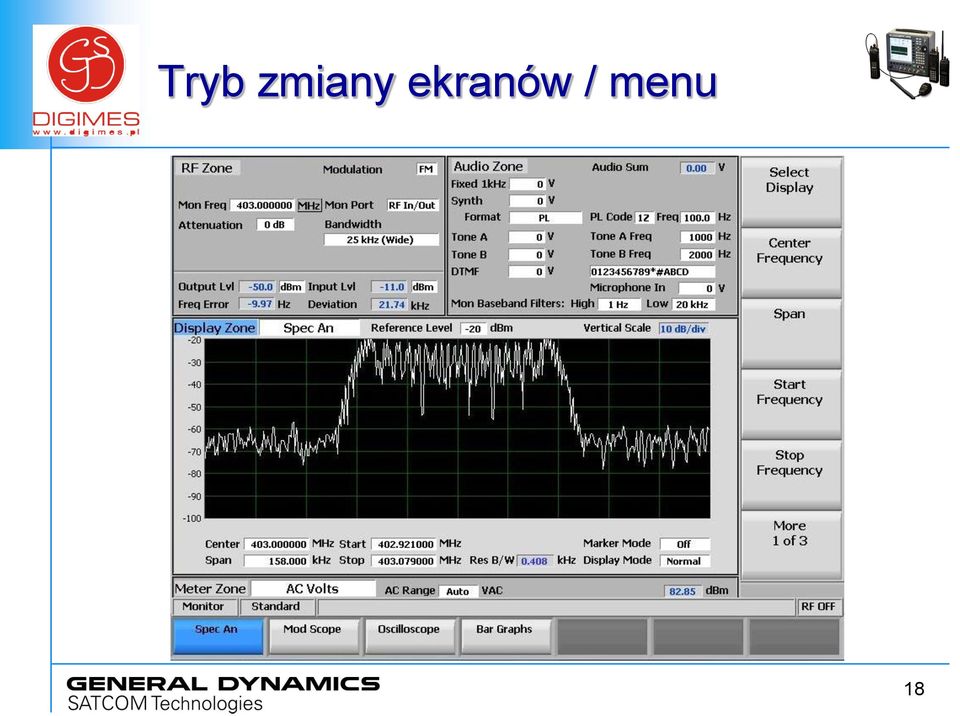

18 Tryb zmiany ekranów / menu 18 18

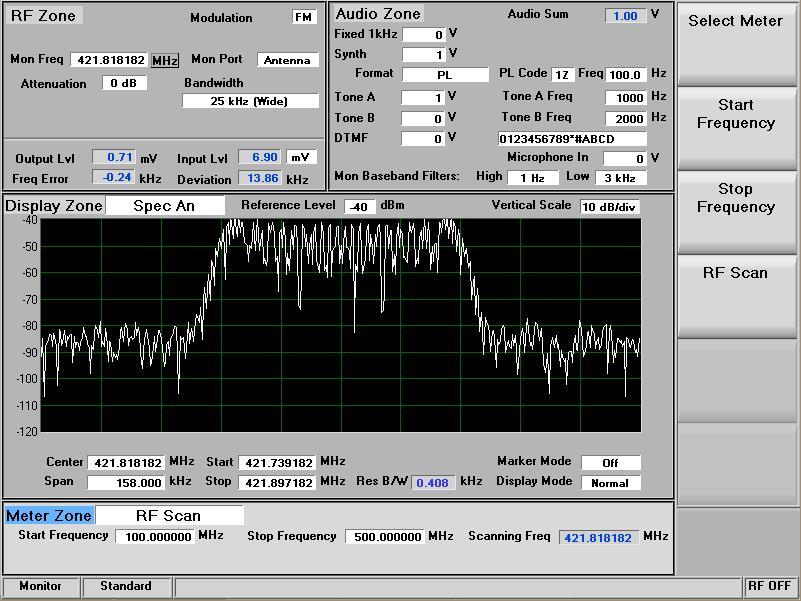

19 Tryb Monitor 19 19

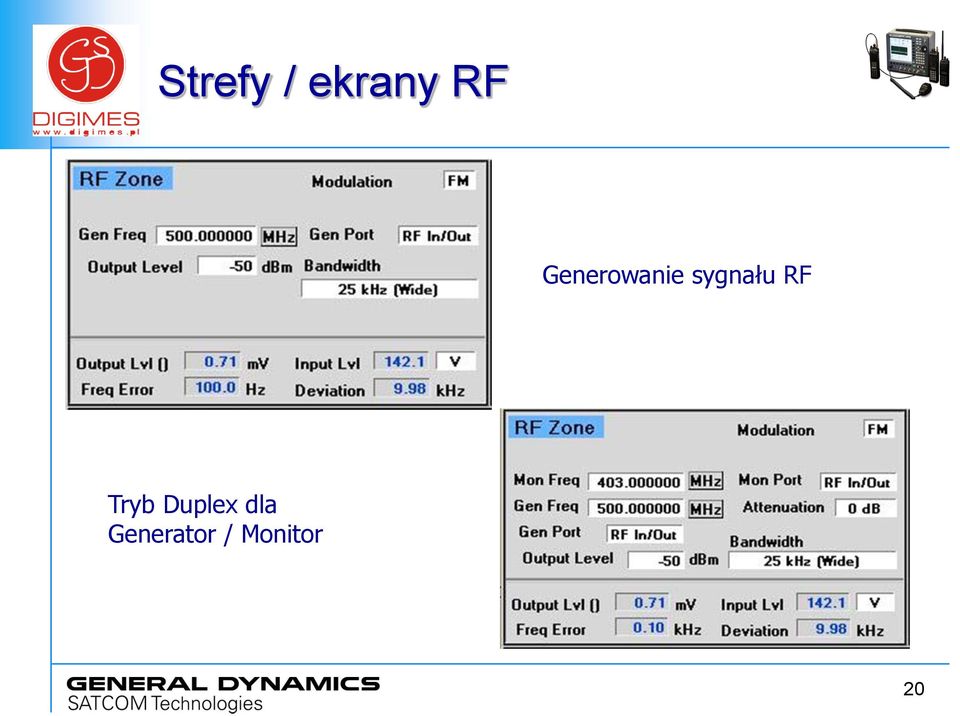

20 Strefy / ekrany RF Generowanie sygnału RF Tryb Duplex dla Generator / Monitor 20 20

21 Wyświetlanie oscyloskopu 21 21

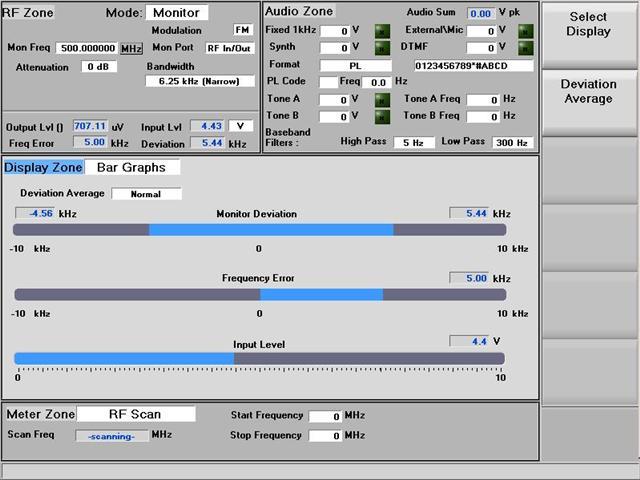

22 Wyświetlanie paskowe 22 22

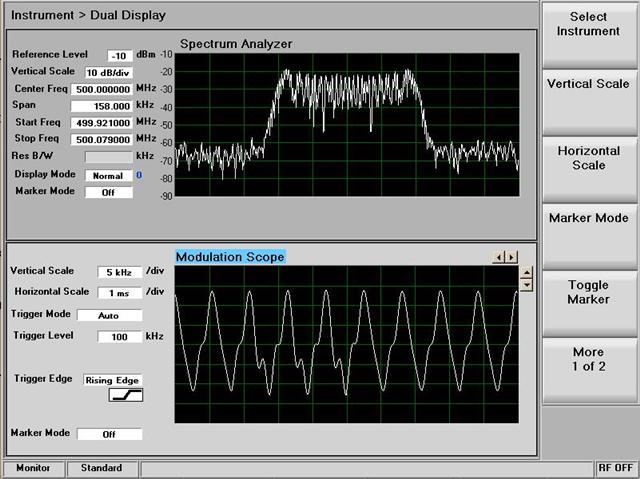

23 Tryb wyświetlania DUAL 23 23

24 Tryb Audio, strefy Sub Menu 24 24

25 Tryb mierniki 25 25

26 Tryb mierniki cd

27 Tryb mierniki cd

28 Tryb mierniki cd

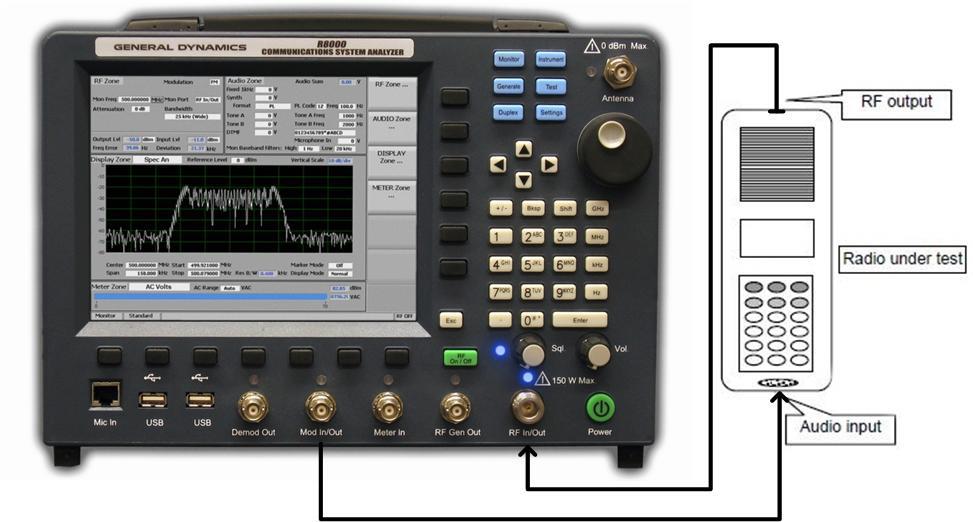

29 Konfiguracja pomiar RX 29 29

30 Konfiguracja pomiar TX 30 30

31 Zdalne sterowanie 31 31
