1 SIMADO GATE GSM Nr. kat. GFX11 BRAMKA GSM SZYBKI START

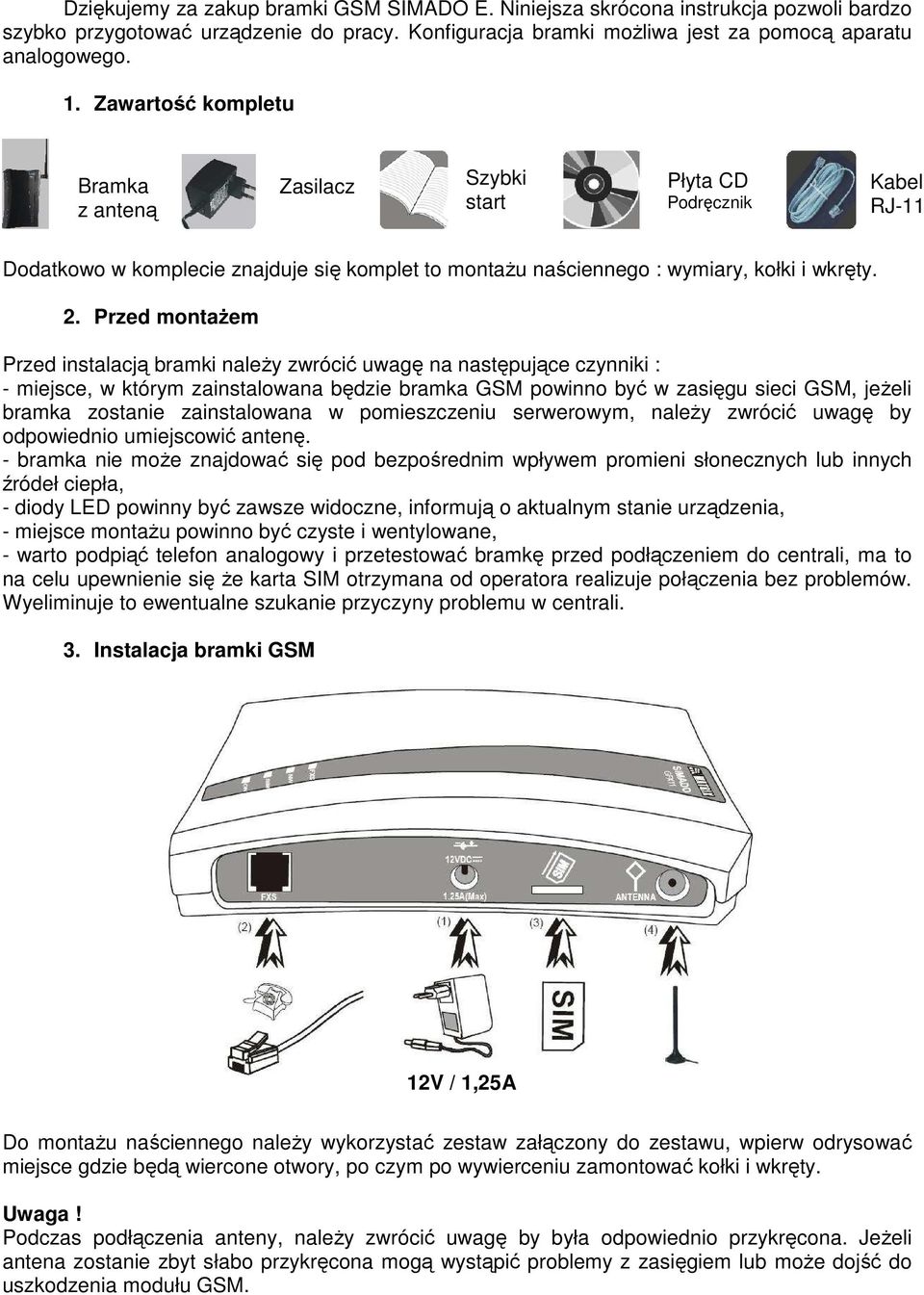

2 Dziękujemy za zakup bramki GSM SIMADO E. Niniejsza skrócona instrukcja pozwoli bardzo szybko przygotować urządzenie do pracy. Konfiguracja bramki moŝliwa jest za pomocą aparatu analogowego. 1. Zawartość kompletu Bramka z anteną Zasilacz Szybki start Płyta CD Podręcznik ` Kabel RJ-11 Dodatkowo w komplecie znajduje się komplet to montaŝu naściennego : wymiary, kołki i wkręty. 2. Przed montaŝem Przed instalacją bramki naleŝy zwrócić uwagę na następujące czynniki : - miejsce, w którym zainstalowana będzie bramka GSM powinno być w zasięgu sieci GSM, jeŝeli bramka zostanie zainstalowana w pomieszczeniu serwerowym, naleŝy zwrócić uwagę by odpowiednio umiejscowić antenę. - bramka nie moŝe znajdować się pod bezpośrednim wpływem promieni słonecznych lub innych źródeł ciepła, - diody LED powinny być zawsze widoczne, informują o aktualnym stanie urządzenia, - miejsce montaŝu powinno być czyste i wentylowane, - warto podpiąć telefon analogowy i przetestować bramkę przed podłączeniem do centrali, ma to na celu upewnienie się Ŝe karta SIM otrzymana od operatora realizuje połączenia bez problemów. Wyeliminuje to ewentualne szukanie przyczyny problemu w centrali. 3. Instalacja bramki GSM 12V / 1,25A Do montaŝu naściennego naleŝy wykorzystać zestaw załączony do zestawu, wpierw odrysować miejsce gdzie będą wiercone otwory, po czym po wywierceniu zamontować kołki i wkręty. Uwaga! Podczas podłączenia anteny, naleŝy zwrócić uwagę by była odpowiednio przykręcona. JeŜeli antena zostanie zbyt słabo przykręcona mogą wystąpić problemy z zasięgiem lub moŝe dojść do uszkodzenia modułu GSM.

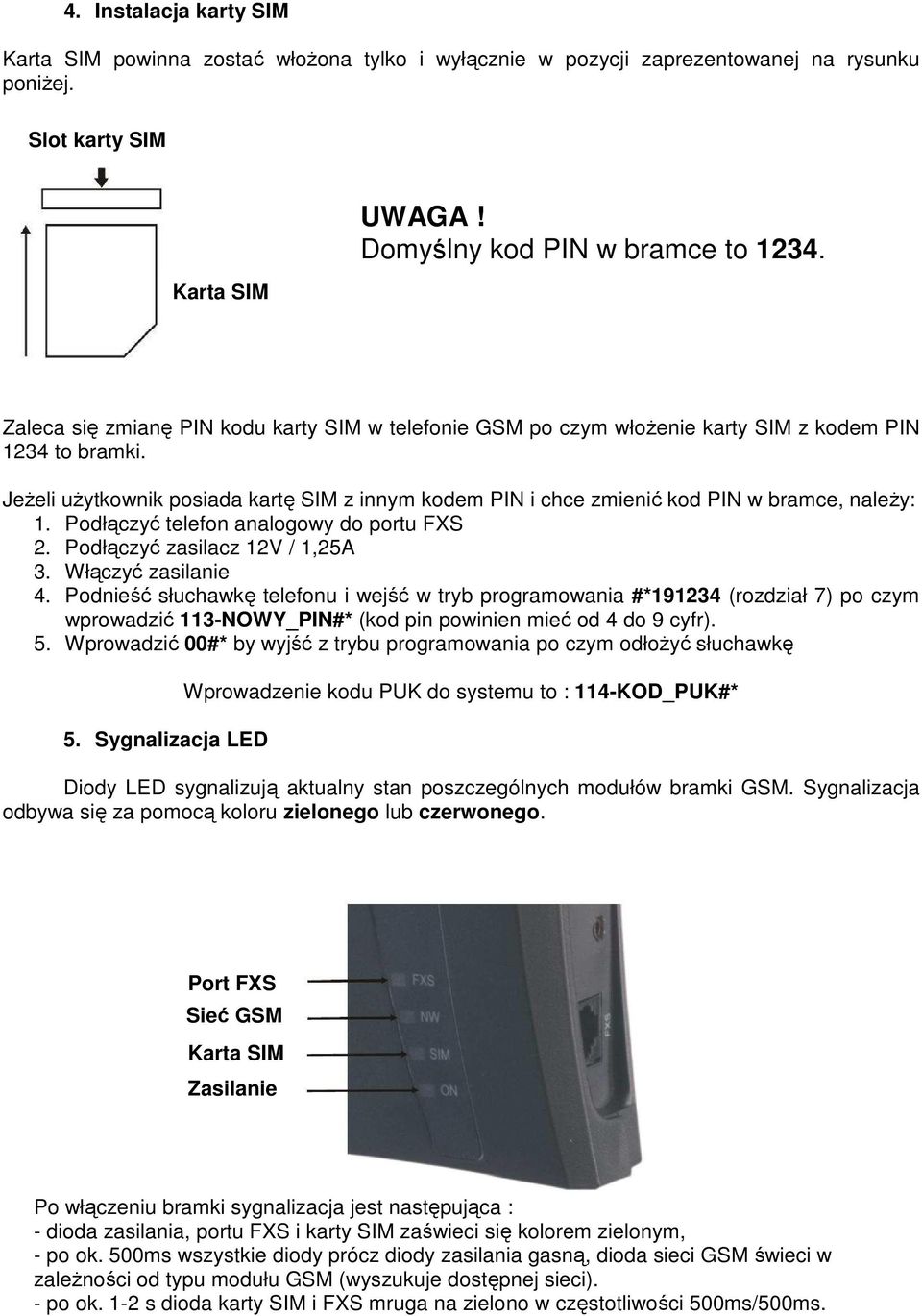

3 4. Instalacja karty SIM Karta SIM powinna zostać włoŝona tylko i wyłącznie w pozycji zaprezentowanej na rysunku poniŝej. Slot karty SIM Karta SIM UWAGA! Domyślny kod PIN w bramce to Zaleca się zmianę PIN kodu karty SIM w telefonie GSM po czym włoŝenie karty SIM z kodem PIN 1234 to bramki. JeŜeli uŝytkownik posiada kartę SIM z innym kodem PIN i chce zmienić kod PIN w bramce, naleŝy: 1. Podłączyć telefon analogowy do portu FXS 2. Podłączyć zasilacz 12V / 1,25A 3. Włączyć zasilanie 4. Podnieść słuchawkę telefonu i wejść w tryb programowania #* (rozdział 7) po czym wprowadzić 113-NOWY_PIN#* (kod pin powinien mieć od 4 do 9 cyfr). 5. Wprowadzić 00#* by wyjść z trybu programowania po czym odłoŝyć słuchawkę 5. Sygnalizacja LED Wprowadzenie kodu PUK do systemu to : 114-KOD_PUK#* Diody LED sygnalizują aktualny stan poszczególnych modułów bramki GSM. Sygnalizacja odbywa się za pomocą koloru zielonego lub czerwonego. Port FXS Sieć GSM Karta SIM Zasilanie Po włączeniu bramki sygnalizacja jest następująca : - dioda zasilania, portu FXS i karty SIM zaświeci się kolorem zielonym, - po ok. 500ms wszystkie diody prócz diody zasilania gasną, dioda sieci GSM świeci w zaleŝności od typu modułu GSM (wyszukuje dostępnej sieci). - po ok. 1-2 s dioda karty SIM i FXS mruga na zielono w częstotliwości 500ms/500ms.

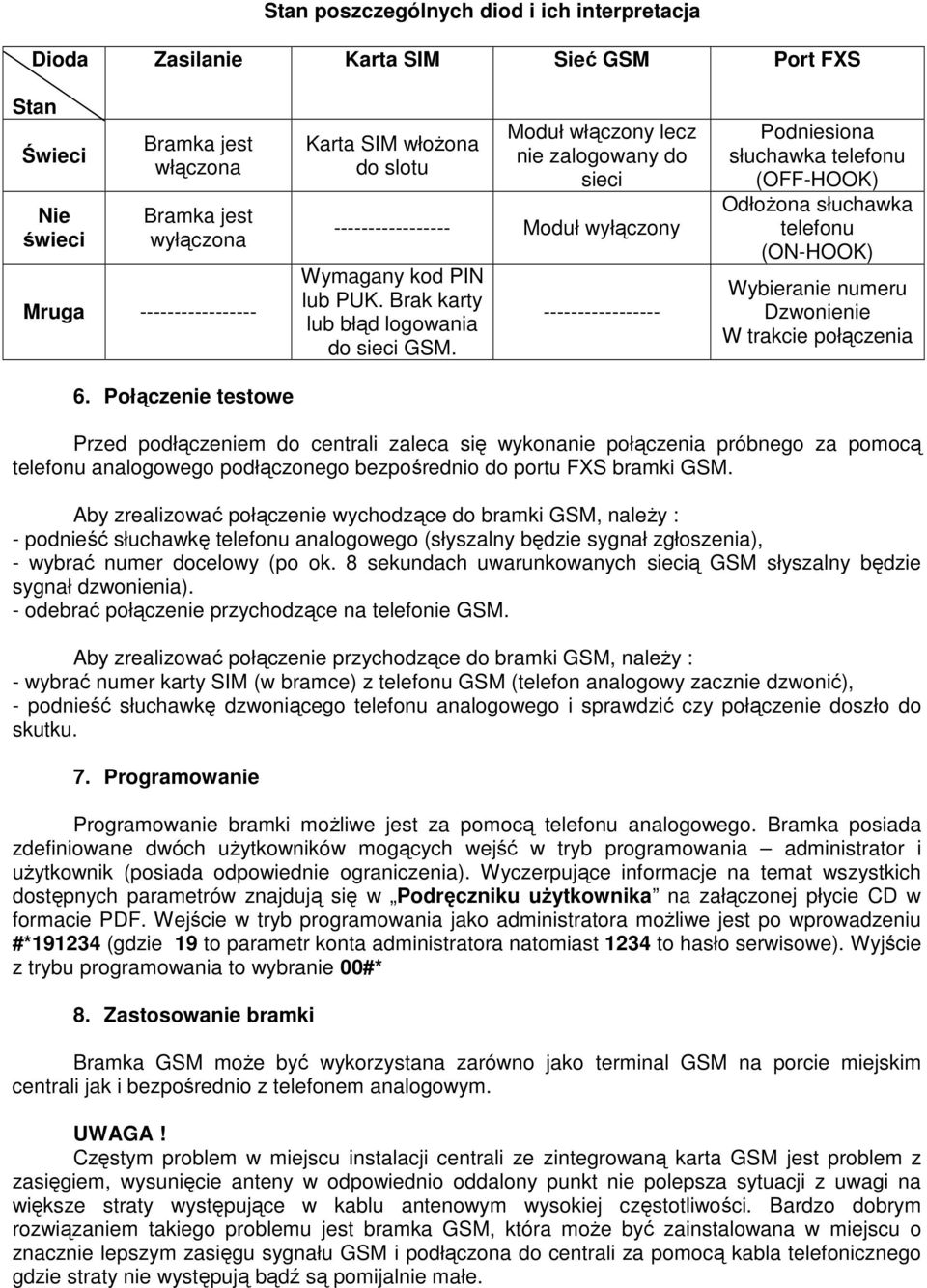

4 Stan poszczególnych diod i ich interpretacja Dioda Zasilanie Karta SIM Sieć GSM Port FXS Stan Świeci Nie świeci Bramka jest włączona Bramka jest wyłączona Mruga Połączenie testowe Karta SIM włoŝona do slotu Moduł włączony lecz nie zalogowany do sieci Moduł wyłączony Wymagany kod PIN lub PUK. Brak karty lub błąd logowania do sieci GSM Podniesiona słuchawka telefonu (OFF-HOOK) OdłoŜona słuchawka telefonu (ON-HOOK) Wybieranie numeru Dzwonienie W trakcie połączenia Przed podłączeniem do centrali zaleca się wykonanie połączenia próbnego za pomocą telefonu analogowego podłączonego bezpośrednio do portu FXS bramki GSM. Aby zrealizować połączenie wychodzące do bramki GSM, naleŝy : - podnieść słuchawkę telefonu analogowego (słyszalny będzie sygnał zgłoszenia), - wybrać numer docelowy (po ok. 8 sekundach uwarunkowanych siecią GSM słyszalny będzie sygnał dzwonienia). - odebrać połączenie przychodzące na telefonie GSM. Aby zrealizować połączenie przychodzące do bramki GSM, naleŝy : - wybrać numer karty SIM (w bramce) z telefonu GSM (telefon analogowy zacznie dzwonić), - podnieść słuchawkę dzwoniącego telefonu analogowego i sprawdzić czy połączenie doszło do skutku. 7. Programowanie Programowanie bramki moŝliwe jest za pomocą telefonu analogowego. Bramka posiada zdefiniowane dwóch uŝytkowników mogących wejść w tryb programowania administrator i uŝytkownik (posiada odpowiednie ograniczenia). Wyczerpujące informacje na temat wszystkich dostępnych parametrów znajdują się w Podręczniku uŝytkownika na załączonej płycie CD w formacie PDF. Wejście w tryb programowania jako administratora moŝliwe jest po wprowadzeniu #* (gdzie 19 to parametr konta administratora natomiast 1234 to hasło serwisowe). Wyjście z trybu programowania to wybranie 00#* 8. Zastosowanie bramki Bramka GSM moŝe być wykorzystana zarówno jako terminal GSM na porcie miejskim centrali jak i bezpośrednio z telefonem analogowym. UWAGA! Częstym problem w miejscu instalacji centrali ze zintegrowaną karta GSM jest problem z zasięgiem, wysunięcie anteny w odpowiednio oddalony punkt nie polepsza sytuacji z uwagi na większe straty występujące w kablu antenowym wysokiej częstotliwości. Bardzo dobrym rozwiązaniem takiego problemu jest bramka GSM, która moŝe być zainstalowana w miejscu o znacznie lepszym zasięgu sygnału GSM i podłączona do centrali za pomocą kabla telefonicznego gdzie straty nie występują bądź są pomijalnie małe.

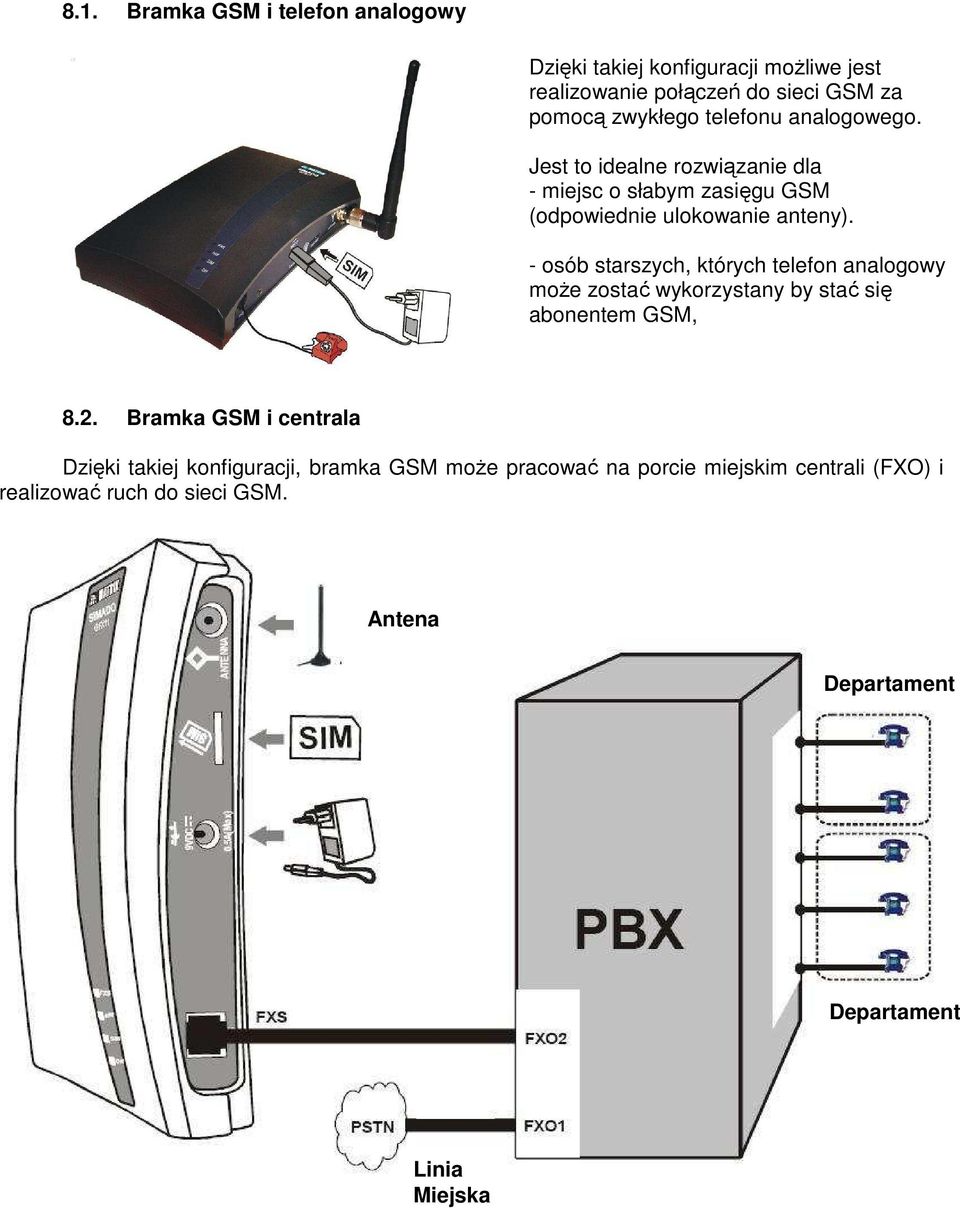

5 8.1. Bramka GSM i telefon analogowy Dzięki takiej konfiguracji moŝliwe jest realizowanie połączeń do sieci GSM za pomocą zwykłego telefonu analogowego. Jest to idealne rozwiązanie dla - miejsc o słabym zasięgu GSM (odpowiednie ulokowanie anteny). - osób starszych, których telefon analogowy moŝe zostać wykorzystany by stać się abonentem GSM, 8.2. Bramka GSM i centrala Dzięki takiej konfiguracji, bramka GSM moŝe pracować na porcie miejskim centrali (FXO) i realizować ruch do sieci GSM. Antena Departament Departament Linia Miejska

6 9. Odczyt SMS ów, czas połączeń i siły sygnału GSM Bramka GSM umoŝliwia odczytanie i kasowanie SMS ów, sprawdzenie czasu połączeń lub siły sygnału GSM jedynie za pomocą telefonu analogowego wspierającego identyfikację FSK. NaleŜy podłączyć telefon analogowy i wprowadzić następujące ciągi cyfr : Siła sygnału GSM : - podnieść słuchawkę telefonu analogowego obsługującego CLI FSK - wprowadzić #* by wejść w tryb programowania po czym #*11 - odłoŝyć słuchawkę na wyświetlaczu pojawi się siła sygnału - ponownie podnieść słuchawkę i wprowadzić wyjście z trybu programowania nastąpi po wprowadzeniu 00#* Sprawdzenie czasu połączeń: - podnieść słuchawkę telefonu analogowego obsługującego CLI FSK - wprowadzić #* by wejść w tryb programowania po czym 610-typ_poł#* Typ połączenia: 1- czas ostatniego wykonanego lub odebranego połączenia 2- całkowity czas wszystkich odebranych połączeń 3- całkowity czas wszystkich wykonany połączeń 4- całkowity czas wszystkich odebranych i wykonanych połączeń - po sygnale potwierdzenia odłoŝyć słuchawkę - na wyświetlaczu pojawi się czas N typ połączeń XX = IC (połączenia przychodzące), OC (połączenia wychodzące), RC (połączenia odebrane), DC (połączenia wychodzące). AC (wszystkie połączenia). HH = godziny, MM = minuty, SS = sekundy. 10. Usługi dodatkowe Bramka obsługuje usługi oferowane przez operatora GSM. Przed wprowadzeniem danej sekwencji cyfr aktywującej funkcję naleŝy wejść w tryb programowania jako administrator (rozdział 7), wprowadzić #* a) Przekierowanie połączenia na inny numer gdy : - numer zajęty, - brak odebrania połączenia, - nie osiągalny - bezwarunkowo Aby włączyć usługę przekierowania naleŝy z telefonu analogowego wybrać : 620-opcja-kod-numer_docelowy# Gdzie opcje 1 bezwarunkowo 2 kiedy abonent numer zajęty 3 kiedy abonent brak odpowiedzi 4 kiedy abonent nie osiągalny Kod 1 włączenie 2 wyłączenie Numer docelowy moŝe posiadać maksymalnie do 16 cyfr. Przykład Aby przekierować na numer kiedy abonent GSM zajęty : #

7 b) ukrycie prezentowanego numeru (CLIR) Bramka umoŝliwia dodanie #31# przed numerem wybieranym co skutkuje ukryciem prezentowanego numeru. W tym celu naleŝy wprowadzić 202-tryb# Tryb : 0 wyłączony / 1 - włączony Uwaga! Przed włączeniem funkcji naleŝy zasięgnąć informacji u operatora czy dana usługa jest aktywna na koncie abonenta GSM. c) gorąca linia Bramka posiada funkcję typu gorąca linia. Jest to automatyczne zestawianie połączenia z wybranym numerem zaraz po podniesieniu słuchawki telefonu analogowego (lub odpowiedniej aranŝacji centrali). Włączenie : 281-tryb# 0 funkcja wyłączona 1 funkcja włączona Wprowadzenie numeru : 282-numer_docelowy# (maks 16 cyfr) Opóźnienie w wywołaniu : 283-czas# (moŝliwa zmiana od 1 do 9 sekund, domyślnie 3). Uwaga! NaleŜy pamiętać Ŝe czas zestawiania połączenia przez sieć GSM to ok. 8 sekund. d) numery alarmowe Bramka umoŝliwia kierowanie połączeń na numery alarmowe z najwyŝszym priorytetem. MoŜna zaprogramować do 4 numerów alarmowych (4 cyfrowych). Zaprogramowanie numeru 112 : # 151 parametr, 1-pozycja numeru (od 1 do 4), 112 numer alarmowy, # - zatwierdzenie

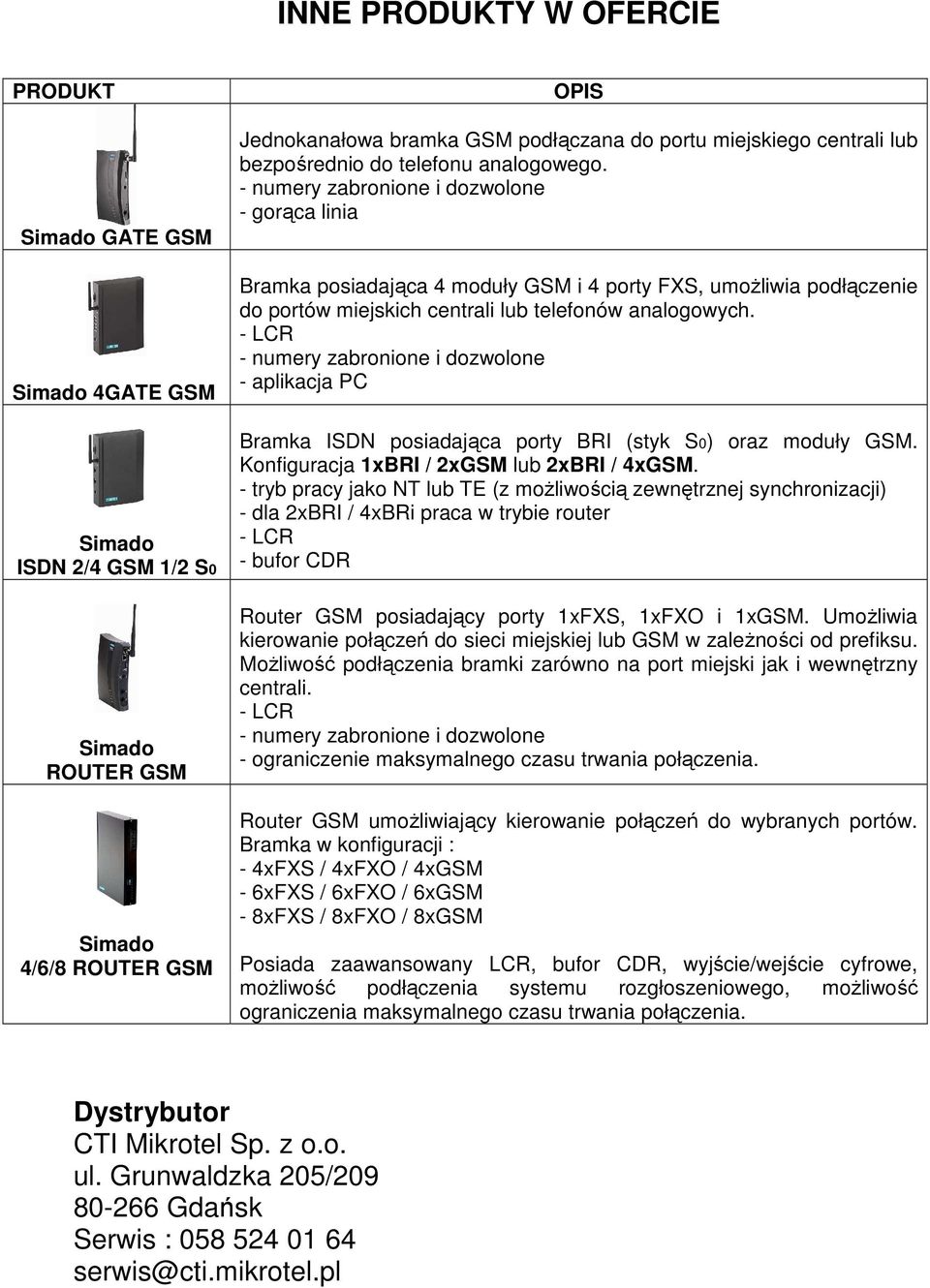

8 INNE PRODUKTY W OFERCIE PRODUKT Simado GATE GSM Simado 4GATE GSM Simado ISDN 2/4 GSM 1/2 S0 Simado ROUTER GSM Simado 4/6/8 ROUTER GSM OPIS Jednokanałowa bramka GSM podłączana do portu miejskiego centrali lub bezpośrednio do telefonu analogowego. - numery zabronione i dozwolone - gorąca linia Bramka posiadająca 4 moduły GSM i 4 porty FXS, umoŝliwia podłączenie do portów miejskich centrali lub telefonów analogowych. - LCR - numery zabronione i dozwolone - aplikacja PC Bramka ISDN posiadająca porty BRI (styk S0) oraz moduły GSM. Konfiguracja 1xBRI / 2xGSM lub 2xBRI / 4xGSM. - tryb pracy jako NT lub TE (z moŝliwością zewnętrznej synchronizacji) - dla 2xBRI / 4xBRi praca w trybie router - LCR - bufor CDR Router GSM posiadający porty 1xFXS, 1xFXO i 1xGSM. UmoŜliwia kierowanie połączeń do sieci miejskiej lub GSM w zaleŝności od prefiksu. MoŜliwość podłączenia bramki zarówno na port miejski jak i wewnętrzny centrali. - LCR - numery zabronione i dozwolone - ograniczenie maksymalnego czasu trwania połączenia. Router GSM umoŝliwiający kierowanie połączeń do wybranych portów. Bramka w konfiguracji : - 4xFXS / 4xFXO / 4xGSM - 6xFXS / 6xFXO / 6xGSM - 8xFXS / 8xFXO / 8xGSM Posiada zaawansowany LCR, bufor CDR, wyjście/wejście cyfrowe, moŝliwość podłączenia systemu rozgłoszeniowego, moŝliwość ograniczenia maksymalnego czasu trwania połączenia. Dystrybutor CTI Mikrotel Sp. z o.o. ul. Grunwaldzka 205/ Gdańsk Serwis : serwis@cti.mikrotel.pl
