1 Software konfiguracyjny dla Mini Gate A GGset instrukcja użytkownika v1.0

2 Instalowanie i odinstalowanie programu Zrób kopię 2 plików (z rozszerzeniem.exe i i.ini) dla wybranego języka do wybranego katalogu w Twoim komputerze. Podczas pierwszej instalacji zostaną utworzone wszystkie niezbędne pliki. Jeśli skopiujesz tylko plik *.exe zostanie utworzona tylko angielska wersja językowa. Poprzez wykasowanie tego katalogu zostanie kompletnie odinstalowany program. Instalacja sterowników USB Włącz zasilanie bramki. Podłącz komputer poprzez kabel USB. Jeśli sterownik (FTDI) nie był jeszcze zainstalowany na pasku pokaże się informacja, że nowy sprzęt został znaleziony. Zaznacz automatyczne wyszukiwanie sterowników z innej lokalizacji. Jako lokalizację wyszukiwania podaj CD ROM i katalog USB driver. Instalacja odbędzie się automatycznie. Ustawienie parametrów portu COM Po instalacji sterowników USB należy wybrać właściwy wirtualny port COM, który będzie służył do komunikacji z bramką. W celu wykonania prawidłowych ustawień postępuj zgodnie z zaleceniami w dalszej części instrukcji. Ustawienie właściwości portu COM numer portu możesz ustawić w menadżerze urządzeń. Naciśnij + na linii Port. Otworzy sie submenu, gdzie będzie pokazany szeregowy port USB. Zaznacz wiersz USB port, a następnie naciśnij Właściwości 1

3 W kolejnym oknie zaznacz folder ustawienia portu i naciśnij zaawansowane. Wybierz odpowiedni numer portu, który będzie używany przez aplikację. Po naciśnięciu OK właściwości zostaną zapisane. Start Programu Wybierz GGset, a następnie właściwy port COM do którego MiniGate jest podpięty. Po uruchomieniu aplikacji MiniGate jest zablokowany dla rozmów. Przychodzące połączenia są odrzucane, a dla połączęń wychodzących bramka wystawia ton zajętości. Po zakończeniu aplikacji GGset, bramka w ciągu 30 sekund zapamięta nowe ustawienia, a następnie wykona restart. 2

4 Opis podstawowych funkcji Program zawiera kilka folderów zawierających tematycznie pogrupowane funkcje. Pod folderami znajduje się pasek statusu wyświetlający aktualny status podłączonej bramki. Parametry startowe Parametry połączeń Phone book Książka telefoniczna Monitorowanie statusu parametrów i sieci GSM Operator GSM oraz dodatkowe informacje Siła sygnału GSM podczas rejestracji wyświetlany jest symbol szukam. W trakcie połączenia widoczny jest żołty punkt. W przypadku wystąpienia błędu punkt jest koloru czerwonego. 3

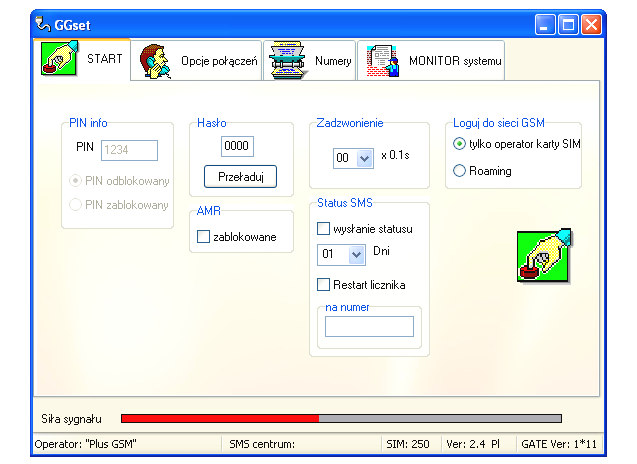

5 Folder START Niektóre centrale PBX potrzebują zadzwonienia w celu rejestracji nowego urządzenia. Czasu ustawiany jest w zakresie sek Domyślnie: 00 sek. Komenda dla przeładowania parametrów jeśli złe hasło zostało wprowadzone. Hasło dostępu do bramki. Jeśli zostanie podane błędne hasło nie można zmienić żadnego parametru. Domyślnie Infomacja o PIN. PIN można ustawić tylko za pomocą podpiętego telefonu analogowego i DTMF. Logowanie do sieci GSM. Można pozwolić na logowanie do wszystkich sieci lub tylko do sieci domowej. 4

6 Folder opcje rozmów Czytanie i zapisywanie wszystkich parametrów bramki. Dostępny także dla folderu START. Przycisk nieaktywny jeśli podamy złe hasło. Typ tonu zgłoszenia. Domyślnie: ton ciągły Aktywacja tonu identyfikacji szukania sieci GSM. Odwrócenie pętli podczas rozpoczęcia połączenia. Ładowanie i zapisywanie parametrów do pliku. 5

7 Folder opcje rozmów Subfolder Wyjściowy Poziom głośności dla kierunku wyjściowego (1-4) Domyślnie: 1 Ustawienie impulsów taryfikacyjnych 12 lub 16 khz Kiedy impulsy taryfikacyjne są włączone, pierwszy impuls jest generowany przy nawiązaniu połączenia, kolejne są generowane zgodnie z licznikiem który ustawimy. Domyślnie: jeden impuls przy nawiązaniu połączenia 9 rekordów dla kierunków dozwolonych. Prefixy mogą być 1-4 cyfrowe. Jeśli wybrany numer nie jest na liście użytkownik dostanie ton zajętości. *, Domyślnie: wszystkie połączenia są mozliwe. Ton przypominający o trwającym połączeniu przez bramkę MiniGate generowany co 1 minutę. Ograniczenie czasu trwania połączenia do 10 minut. 1 minutę przed zakończeniem połaczenia bramka wyśle ton ostrzegawczy. Wybierając # możemy przedłużyć rozmowę o kolejne 10 minut. Aktywacja usługi CLIR. O możliwości jej zastosowania zapytaj opertatora GSM 6

8 Połączenia przychodzące Aktywacja i ustawienie funkcji CLIP. Jeśli w bramce są zapisane numery z kontaktami, wówczas bramka będzie wysyłała CLIP z nazwą dzwoniącego. Domyślnie: CLIP FSK Bell Głośność dla kierunku przychodzącego (1-4) Domyślnie: 1 7

9 Wybieranie Typ wybierania. Domyślnie: autoamatyczne rozpoznanie DTMF/PULS Opóźnienie wybierania przez zaprogramowany czas (00-99 sek) Domyślnie: 0 Ilość cyfr po której numer zostanie wysłany natychmiast Czas oczekiwania na wybieranie. Po przekroczeniu tego czasu bramka wystawi ton zajętości lub zmieni polaryzację. Oczekiwanie na ostatnią cyfrę (01 do 15 sek). Po ustawionym czasie wybrane cyfry są wysyłane jako kompletny numer Domyślnie: 6 sekund Znak potwierdzenia. Po tym znaku numer jest wysyłany natychmiast. Domyślnie: # Jeśli wybierany numer zaczyna się od 00 zostanie zamieniony na + Domyślnie: wyłączony 8

10 Folder Książka telefoniczna MiniGate umożliwia zapisanie do pamięci nuemró i kontaktów z książki telefonicznej. Obecnie używane to jest tylko do przypisania nazwy kontaktu do CLIP. Pole nazwy max. 14 znaków Ładowanie i zapisywanie numerów na/do Ilość zajętych rekordów Pole rekordów. Jeśli numer został zapisany w formacie krajowym zostanie automatycznie zamieniony na format międzynarodowy. Sprawdzenie formatu Sortowanie książki Szukanie nazwy Szukanie numerów Ładowanie i zapisywanie danych do PC Rozpoczęcie szukania Szukanie następnego rekordu 9

11 Praca z książką telefoniczną Praca z książka telefoniczna jest taka sama jak z tabelami. Poprzez naciśnięcie Insert na klawiaturze PC wstawiasz nowy wiersz. Naciskając Delete kasujesz zawartość. Jeśli skasujesz numer i nazwę, a następnie przesuniesz kursor na inny wiersz wówczas poprzedni wiersz zostanie skasowany. Podczas pracy z książką jest uruchomione automatyczne sprawdzanie formatu. Książkę telefoniczną możesz zapisac na swoim PC. Po zakończeniu zalecamy sprawdzić format danych za pomocą przycisku weryfikacja książki. Zapisywanie danych na SIM zależy od ilości wpisów i może trwać kilka minut. W tym czasie status procesu jest jest pokazywany na skali na dole okna. Podczas zapisu przyciski kontrolne sa zablokowane. Pojemność książki zależy od pojemności karty SIM. Status zapisu 10

12 Folder Monitor systemu przeznaczony dla serwisu Folder zawiera 2 subfoldery: Monitor systemu Numer IMEI modułu GSM Profil moduł GSM Wersja modułu GSM Zapisywanie danych do pliku. Przełączanie pomiędzy stanem aktywnym i pasywnym. Aktywny tryb jest przeznaczony dla programowania bramki. W celu monitorowania bramki należy przełączyć w tryb pasywny. UWAGA! W trybie pasywnym nie zalecamy wysyłania żadnych komend do bramki. Może to spowodwować błąd który zablokuje bramkę. Domyślnie: tryb aktywny 11

13 GSM monitor Funkcję należy używać w trybie aktywnym. Tryb pasywny przeznaczony jest tylko dla serwisu. Start i stop szybkiego skanowania mocy sygnału GSM. Program pokazuje zmiany tak szybko jak odbiera je moduł GSM. Jest to bardzo użyteczne żeby znaleść najlepszą pozycję dla anteny. Funkcja umożliwia monitorowanie połączenia pomiędzy bramką a BTS-em do kórego jest zalogowana. Pozwala to na śledzenie zdarzeń z powodu których występują problemy w komunikacji bramka BTS. 12
