1 Połączenie przewodowe LAN Połączenie stacji zewnętrznych i kamer Router INTERNET Ekran wewnętrzny MODEM Połączenie WiFi Info: Adres IP zostanie ustanowiony automatycznie Połączenie z dodatkowymi urządzeniami Router INTERNET Info: DVR powinien posiadać obsługę sygnału CVBS. VIDEO-IN(CVBS) VIDEO-IN ADSL DVR TV Info: Info: TV powinien posiadać obsługę sygnału CVBS.

2 Łączenie monitorów Łączenie monitorów Master 6 5 Kolejny połączony ekran (slave) powinien obsługiwać tryb sygnału CVBS 4 Slave 3 Podłączanie czujek alarmowych NO 2 NO COM 1 OUT-CVBS NO COM

3 Opis Przy podglądzie 4 kanałów kliknij na jeden wybrany aby wyświetlić funkcję jak poniżej. Opis panelu dotykowego Zmiana na kolejne wyjścia, kamery. (Drzwi1, dzwi2, kam1, kam2) Brama Otwarcie (podczas podglądu) Pierwsze kliknięcie - odebranie rozmowy, drugie rozłączenie Ustawienia Przekazywanie połączeń/intercom Ręczne zrobienie zdjęcia Ręczne rozpoczęcie nagrywania Przyciski pokazane poniżej Zatrzymanie nagrywania Zmiana na kolejne wyjścia, kamery. (Drzwi1, dzwi2, kam1, kam2) Rozmowa Otwieranie furtki Brama Zakańczanie rozmowy Powrót do podglądu kanałów

4 Ustawienia Język Wybór języka Kliknij przycisk aby włączyć menu. English Chinese Polski French Ukraine Russia German Italian Parametry systemowe Czas Czas i data Język System Godzina Rok Miesiąć Dzień Godzina Minuta Wygaszacz Ust. fabryczne Restart 03

5 System 1: Numer identyfikacyjny urządzenia można dodać do aplikacji za pomocą zeskanowania kodu QR za pomocą aplikacji mobilnej. 2: Numer wersji oprogramowania urządzenia: data produkcji 3: Data wydania oprogramowania 4: Aktualizacja systemu. Podczas aktualizacji nie wyłączaj urządzenia! Wygaszacz Wybór wyświetlania w trybie gotowości. 5:Logowanie z hasłem - OFF(wył)/ON(wł) 6:Hasło połączenia z telefonem domyślne Wyłączony Godzina Monitoring Ustawienia domyślne: Wszystkie ustawienia zostaną Domyślne przywrócone, język nie ulegnie zmianie. Uwaga Wersja oprogramowa Data wydania Aktualizacja V Wszystkie danezostaną utracone Przywrócić do domyślnych? Logowanie z hasłem Hasło OFF ON Restart Restart Android IOS Uwaga Potwierdź restart

6 Ustawienia sieciowe Hasło WIFI Status sieci Smartfon ABC/abc a k u % $ b c d e f g h I j l m n o p q r s t v w x y z + - * /,.?! : ( # & _ WiFi Ustawienia WiFi WiFi OFF ON morningtech-1 95/100 Szukaj WiFi morningtech-2 86/100 Dodaj ręcznie morningtech-3 65/100 * Monitor urochomi się ponownie po zapisaniu parametów. Ręczne dodawanianie Ręczne dodawanie przedstawione poniżej. WiFi OFF ON morningtech-1 95/100 Szukaj WiFi Dodaj ręcznie SSID Autentykacja Szyfrowanie Hasło morningtech-2 86/100 morningtech-3 65/100 1: Włącz WiFi ON-Włączony OFF-Wyłączony 2: Kliknij szukaj WiFi. Druga wartość liczbowa (np 95/100) oznacza siłę sygnału sieci WiFi. 3: Wybierz swoją sięć WiFi i wprowadź hasło swojej sieci WiFi Wypełnij parametry sieci WiFi i zapisz. Info: Ręczne dodawanie sieci nie jest zalecane.

7 Smartfon Smartfon - ustawienia Status sieci Sprawdzanie paramatrów aktualnego połączenia Opoźnienie wywołania 0S 10S 15S 20S 30S Jakość Niska Normal. Wysoka Adres MAC Adres IP Opóźnienie wywołania 0S 10S 15S 20S 30S Opóźnienie wywołania oznacza po jakim czasie od wciśnięcia przycisku wywołania, zacznie dzwonić smartfon. Jakość Niska Normal. Wysoka Wybór jakości obrazu: Dla stałych, szybkich stabilnych połączeń wybierać Normalna lub wysoka. Dla niestabilnych lub słabych sieci zalecana jakość Niska.

8 Parametry systemowe Ust. Koloru Kliknij na ikonę obrazu aby modyfikować ustawienia. Kolor Barwa Jasność Kontrast Nasycenie Door1 Door2 CAM1 CAM Wideo Dzwonek Dzwonek Ustawienia dzwonka Wiadomość głosowa Czas otwarcia Dzwonek Drzwi Dzwonek drzwi Wideo Ustawienia wideo Głośność Czas dzwonienia S 10S 15S 20S 30S Po wywołaniu Zdjęcie Film Standard PAL NTSC Nie przeszkadzać ON OFF Drzwi 1080P 720P CVBS AHD CVI TVI Kamera D1 monitoring 1080P 720P CVBS AHD CVI TVI OFF ON D2 monitoring OFF ON Obraz LeaveWord Wiadomość głosowa Drzwi 1 Wiad. Głos. ON OFF Drzwi 2 Wiad. Głos. ON OFF Proszę wybrać odpowiednie tryby sygnałów. W przypadku błędnego ustawienia obraz się będzie wświetlał. W tym ustawieniu można uruchomić ciągły podgląd (monitoring). Dźwięk wiadomości 1 2 Czas 30S 60S Ekran ponownie się uruchomi po modyfikacji ustawień.

9 Otwarcie Czasy otwarcia Odtwarzanie Odtwarzanie wideo. Możesz wybrać wiele sposobów aby odnaleźć konkretne nagranie/zdjęcie. Drzwi S 10S Drzwi S 10S Kod otwarcia Data 09/02/2019 Czas 00: :59 Media Wideo 02 PON WT ŚR Kanał Czas Rozmiar /0 Info: Kod otwarcia w aplikacji jest zabezpieczeniem przed otwarciem w razie zgubienia telefonu. Kod należy wporwadzić w aplkiacji podczas otwarcia furtki. Domyślny kod otwarcia to Kod można zmienić. W przypadku kiedy nie jest potrzebne takie zabezpieczenie można wprwadzić kod otwarcia w ustawieniach aplikacji. Wtedy każde otwarcie z aplikacji nie będzie wymagało już wpisywania kodu. Nagranie Interfejs planowania nagrań. Wiele możliwości ustawień nagrywania. Domyślnie ustawione nagrywanie po wywołaniu. Odtwarzanie i ustawienia karty SD Pon Wt Drzwi 1 Drzwi 2 Kamera 1 Kamera 2 Wszystkie Śr Czw Pt Sob Odtwarzanie Plan nagrań Nie Detekcja Ruchu Standard. Żaden Detekcja Ruchu Karta SD Uwaga: Przy planowaniu Detekcji Ruchu (DR) opcja Detekcji ruchu musi być włączona na konkretnym wejściu. Inaczej obraz nie zostanie zarejestrowany.

10 DR Parametry detekcji ruchu Format Podczas formatowania wyskoczy komunikat informacyjny: Drzwi 1 Drzwi 2 Kamera 1 Kamera 2 Czułość Detekcja ruchu OFF ON OFF ON OFF ON OFF ON Uwaga Obszar detakcja Formatowanie usunie wszystkie dane. Formatować? Czułość: 8 największa, 1 najmniejsza Detekcja ruchu:kiedy wyłączona nagrania z detekcji ruchu i planowane nagrania nie będą rejestrowane. Aplikacja nie wyśle powiadomienia. SD Obszar detekcji: Obszar jaki ma być wykrywany może być precyzyjnie ustalony. Punkty zacienione nie będą wykrywane a jasne punkty będą wykrywane. SD Card information Zapisywanie ustawień i wychodzenie Info: Wszystkie ustawienia można zapisać lub wyjść bez zapisywania Wolna przestrzeń 256GB/136GB Pozostały czas nagrań 2832Min Stan OK Nagrywamie w pętli OFF ON Zapisz Wyjście Formatowanie

11 Aplikacja mobilna Third: Door Intercom Monitor--Connect new device Add Device. Android IOS Pobierz aplikację skanując kody powyżej Lub pobierz ze sklepu aplikację "IP doorbell" 1: Utwórz konto wpisując i hasło *Hasło: Pierwsza litera hasła musi zawierać duża literę oraz. Hasło powinno posiadać cyfrę. 2: Sprawdź skrzynkę pocztową w celu uzyskania kodu weryfikacyjnego. *Info: Jeśli nie dostałeś wiadomości sprawdź folder spam. 3 Dodawanie urządzenia: A:Upewnij się, że telefon i ekran jest połączony z tą samą siecią WiFi. B: Zeskanuj kod QR (Jak pokazano niżej). C: Ręczne wprowadzanie *ID Urządzenia: Dodanie ID urządzenia (w ustawieniach sieci) *Nazwa urządzenia, można ustawić nazwę. *Domyślne hasło to (Można zmienić w monitorze. Hasło musi być takie same w smartfonie)

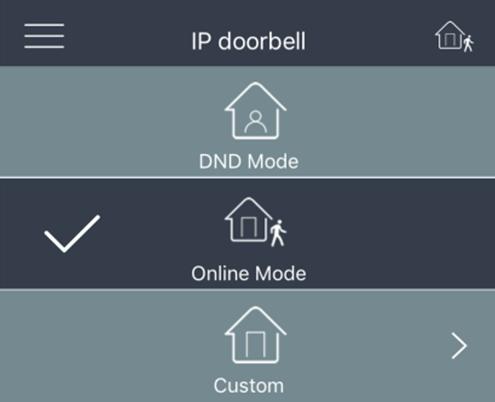

12 Tryby aplikacji DND Mode: Tryb w domu. Smartfon nie dzwoni i nie wysyła powiadomień. Online Mode: Poza domem. W tym trybie smartfon otrzymuje wszystkie wywołania i powiadomienia Custom: Własne dostosowanie trybu.
