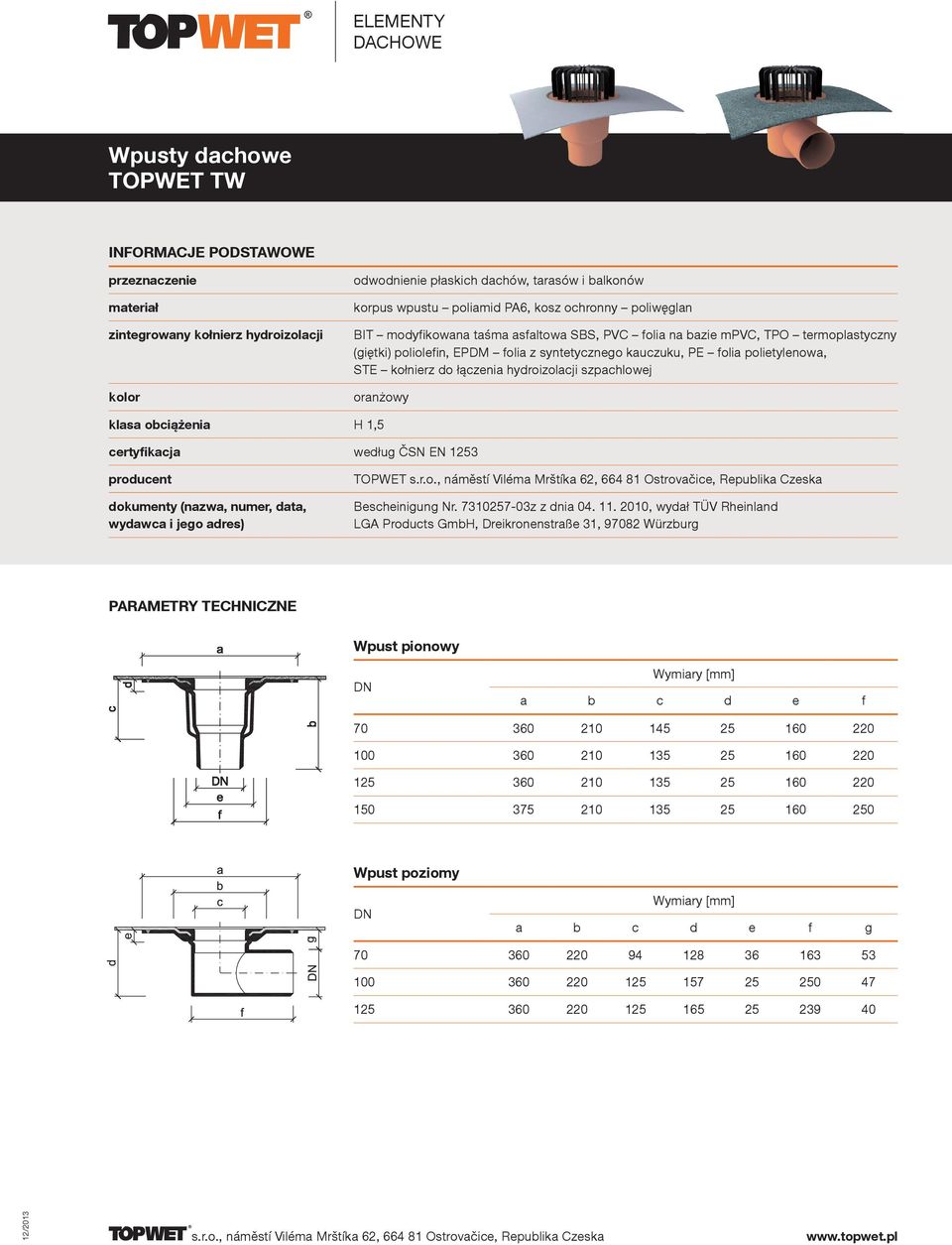

1 Wpusty dachowe TOPWET TW odwodnienie płaskich dachów, tarasów i balkonów korpus wpustu poliamid PA6, kosz ochronny poliwęglan oranżowy klasa obciążenia H 1,5 dokumenty (nazwa, numer, data, wydawca i jego adres) Bescheinigung Nr z z dnia , wydał TÜV Rheinland LGA Products GmbH, Dreikronenstraße 31, Würzburg Wpust pionowy a b c d e f Wpust poziomy a b c d e f g

2 Wpusty dachowe ogrzewane TOPWET TWE odwodnienie płaskich dachów, tarasów i balkonów z ogrzewaniem elektrycznym korpus wpustu poliamid PA6, kosz ochronny poliwęglan oranżowy klasa obciążenia H 1,5 dokumenty (nazwa, numer, data, wydawca i jego adres) Bescheinigung Nr z z dnia , wydał TÜV Rheinland LGA Products GmbH, Dreikronenstraße 31, Würzburg PARAMETRY OGRZEWANIA Wpust pionowy ogrzewany a b c d e f Podłączenie wykonuje się do puszki elektrycznej pod konstrukcją dachową Długość kabla wejściowego wpustu: 1,5 m (kabel YLY 3 1,5 mm) Podłączenie przewodów: żółtozielony ochronny, czarny fazowy, niebieski-zerowy Napięcie znamionowe: 230 V, 50 Hz Moc pobierana: zmienna, według temperatury otaczającego środowiska, około: 7 W przy 20 C / 11 W przy 0 C / 16 W przy -20 C Maks. uderzenie prądowe: 600 ma Stopień ochrony: IP 67 Wpust poziomy ogrzewany 2 3 L a b c d e f g N PE hlavní vypínač L fázový (černý) 2 1 proudový wyłącznik chránič główny L N fazowy nulový (modrý) (czarny) 3 2 jistič zabezpieczenie N PE zerowy ochranný (niebieski) (žlutozelený) 4 střešní prądowe vpust PE ochronny 5 3 termostat wyłącznik nebo vypínač (żółtozielony) 4 wpust dachowy 5 termostat lub wyłącznik

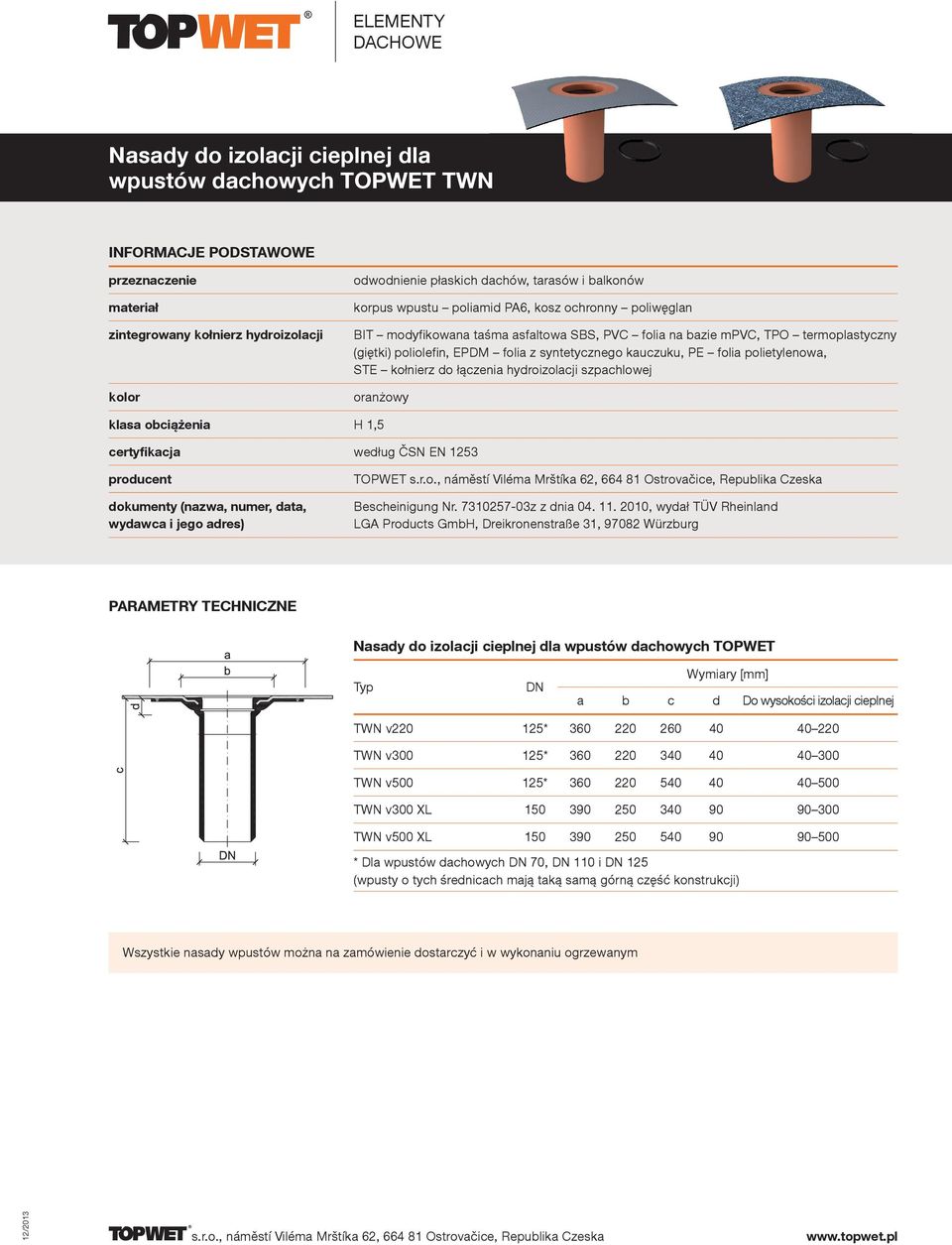

3 Nasady do izolacji cieplnej dla wpustów dachowych TOPWET TWN odwodnienie płaskich dachów, tarasów i balkonów korpus wpustu poliamid PA6, kosz ochronny poliwęglan oranżowy klasa obciążenia H 1,5 dokumenty (nazwa, numer, data, wydawca i jego adres) Bescheinigung Nr z z dnia , wydał TÜV Rheinland LGA Products GmbH, Dreikronenstraße 31, Würzburg Nasady do izolacji cieplnej dla wpustów dachowych TOPWET a b c d Do wysokości izolacji cieplnej TWN v * TWN v * TWN v * TWN v300 XL TWN v500 XL * Dla wpustów dachowych 70, 110 i 125 (wpusty o tych średnicach mają taką samą górną część konstrukcji) Wszystkie nasady wpustów można na zamówienie dostarczyć i w wykonaniu ogrzewanym

4 5 5 ELEMENTY Mechaniczna klapa antyzapachowa TOPWET TWZU KL zewnętrzne prevencja penetracji zapachu wpustów dachowych i balkonowych poliamid PA6 szary/oranżowy opis Mechaniczna klapa antyzapachowa TOPWET, dla wpustów dachowych TOPWET 70, 100 i 125 i nasady do wpustów dachowych. Klapy nie można użyć do wpustów remontowych i przedłużonych. Klapa nie jest przeznaczona do wpustów, które są umieszczone we wnętrzu. ZÁPACHOVÁ KLAPKA 110 Ø113 Ø107 TWZU KL 110 Ø113 Ø NÁSTAVEC 125 Ø124 Ø

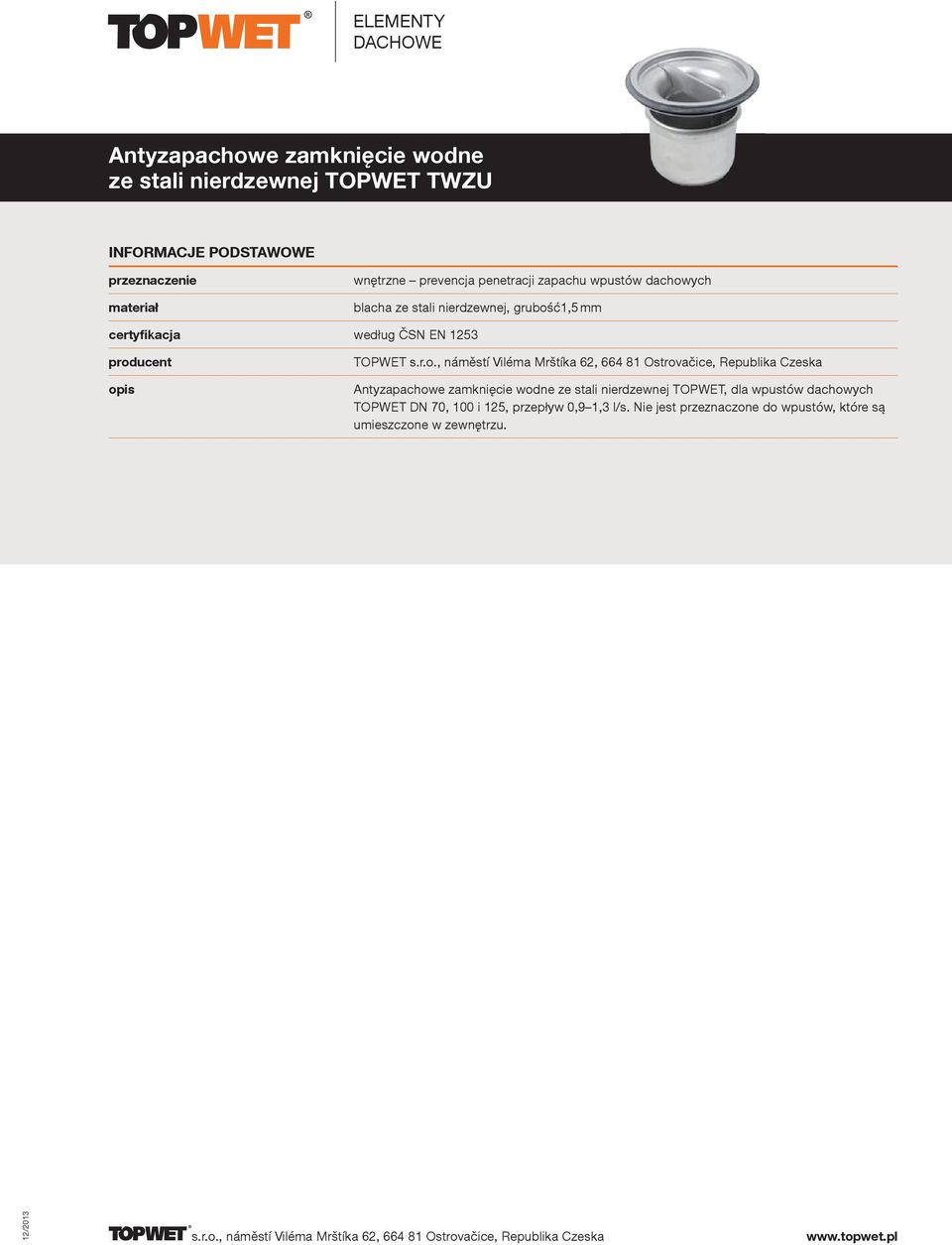

5 Antyzapachowe zamknięcie wodne ze stali nierdzewnej TOPWET TWZU wnętrzne prevencja penetracji zapachu wpustów dachowych blacha ze stali nierdzewnej, grubość1,5 mm opis Antyzapachowe zamknięcie wodne ze stali nierdzewnej TOPWET, dla wpustów dachowych TOPWET 70, 100 i 125, przepływ 0,9 1,3 l/s. Nie jest przeznaczone do wpustów, które są umieszczone w zewnętrzu.

6 Perforowany kosz ochronny ze stali nierdzewnej TOPWET TWOK klasa obciążenia zabezpieczenie wpustów dachowych, remontowych i nasad przeciwko przepadnięciu tłucznia na dachach z obciążającą warstwą grubego żwiru blacha ze stali nierdzewnej, grubość1,5 mm K3 300 kg opis Uniwersalny kosz TWOK do wpustów dachowych 70, 100 i 125, nasad do wpustów dachowych, wpusty remontowe i wpusty przedłużone. Kosz TWOK do wpustów dachowych 150 i nasady do wpustów XL. Perforowany kosz ochronny ze stali nierdzewnej a TWOK v * 100 TWOK v * 150 TWOK v * TWOK v XL Jak nasady uniwersalne do różnych średnic wpustów dachowych 70, 100 i 125? Wpusty dachowe, nasady, wpusty remontowe i wpusty przedłużone (oprócz 150 i XL) mają gardziel ewent. zintegrowany kołnierz wpustu tej samej konstrukcji i średnicy. Konstrukcja wpustów różni się w zależności od wyrobu dopiero pod gardzielą, z powodu uniwersalności wszystkich akcesoriów.

7 Kosz ze stali nierdzewnej TOPWET TWNK i TWNK C klasa obciążenia zabezpieczenie wpustów dachowych, remontowych i nasad przeciwko przepadnięciu tłucznia na dachach z obciążającą warstwą grubego żwiru blacha ze stali nierdzewnej, grubość1,5 mm K3 300 kg ROZSTAW 11 mm ROZTEČ 11 mm

8 Nasady tarasowe TOPWET TWNR klasa obciążenia odwodnienie tarasów i balkonów blacha ze stali nierdzewnej, grubość1,5 mm K3 300 kg opis Uniwersalna nasada tarasowa TOPWET z chromowaną kratą 150 x 150 mm, do pionowych i poziomych wpustów dachowych TOPWET 70, 100 i 125, nasad do wpustów dachowych, wpusty remontowe i wpusty przedłużone (wykonanie XL tylko do wpustów dachowych 150 i nasady do wpustów XL). Wersja bez perforacji (oznaczona TWNR TER), częściowo perforowana (oznaczona TWNR TER D) lub perforowana (oznaczona TWNR TER P). Nasady ze stali nierdzewnej tarasowe i balkonowe a b c d TWNR TER v50 (P) ** 125* TWNR TER v100 (P) (D) 125* TWNR TER v150 (P) (D) 125* TWNR TER v (P) (D) 125* TWNR TER v XL (P) (D) 150* Jak nasady uniwersalne do różnych średnic wpustów dachowych 70, 100 i 125? Wpusty dachowe, nasady, wpusty remontowe i wpusty przedłużone (oprócz 150 i XL) mają gardziel ewent. zintegrowany kołnierz wpustu tej samej konstrukcji i średnicy. Konstrukcja wpustów różni się w zależności od wyrobu dopiero pod gardzielą, z powodu uniwersalności wszystkich akcesoriów. Jaki typ nasady mam użyć, jeżeli mam hydroizolację szpachlową, która jest na poziomie gardzieli wpustu? Dla tego typu hydroizolacji jest przeznaczony TWNR TER v50 (P), który możemy założyć według wysokości szpachli i posadzki.

9 Pokrywa ochronna TOPWET TWNR POK klasa obciążenia odwodnienie tarasów i balkonów K3 300 kg CELKOVÁ PLOCHA OTVORU 0,0058 m 2 ŁĄCZNA POWIERZCHNIA OTWORÓW 0,0058 m 2

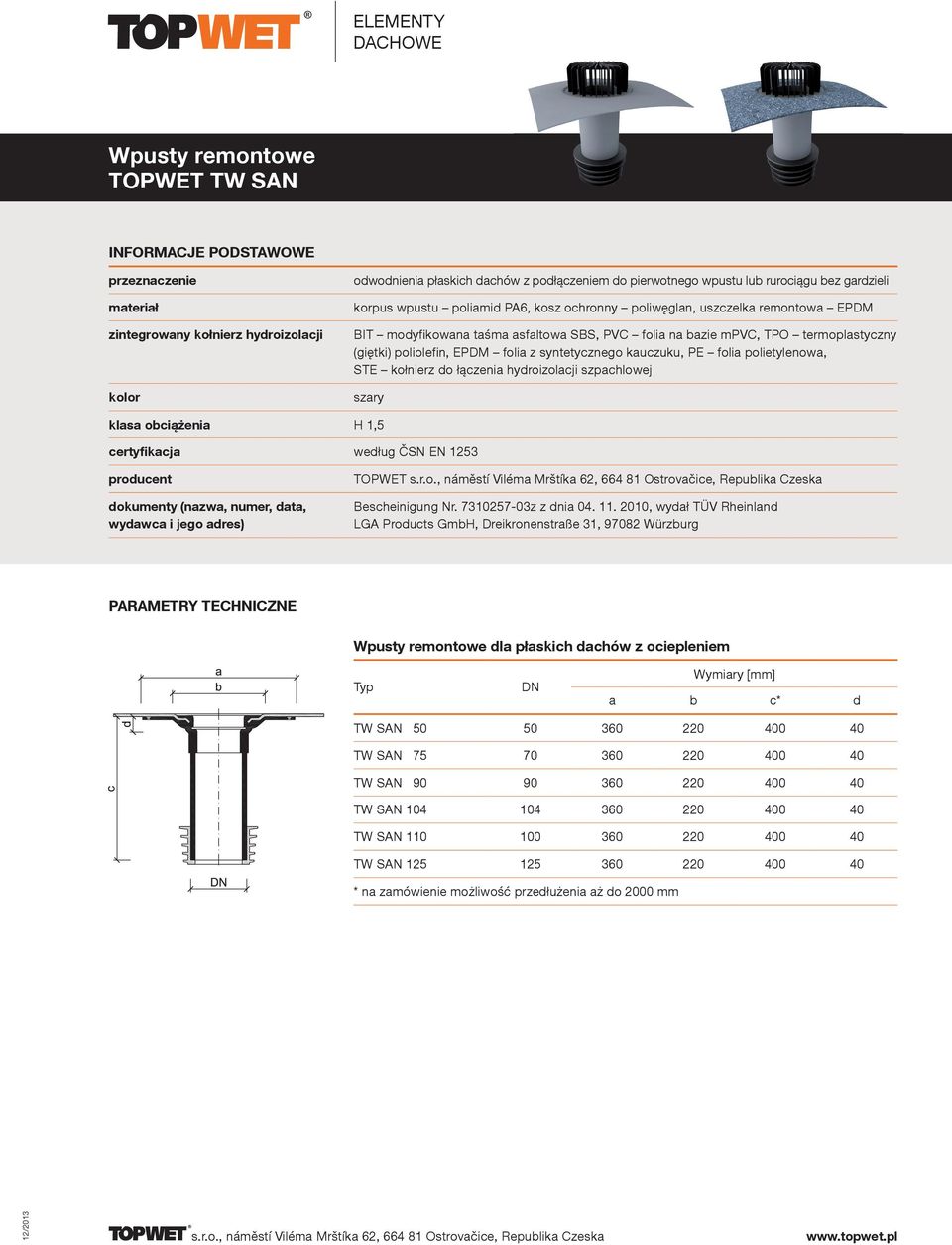

10 Wpusty remontowe TOPWET TW SAN odwodnienia płaskich dachów z podłączeniem do pierwotnego wpustu lub rurociągu bez gardzieli korpus wpustu poliamid PA6, kosz ochronny poliwęglan, uszczelka remontowa EPDM szary klasa obciążenia H 1,5 dokumenty (nazwa, numer, data, wydawca i jego adres) Bescheinigung Nr z z dnia , wydał TÜV Rheinland LGA Products GmbH, Dreikronenstraße 31, Würzburg Wpusty remontowe dla płaskich dachów z ociepleniem a b c* d TW SAN TW SAN TW SAN TW SAN TW SAN TW SAN * na zamówienie możliwość przedłużenia aż do 2000 mm

11 Wpusty remontowe ogrzewane TOPWET TWE SAN odwodnienia płaskich dachów z podłączeniem do pierwotnego wpustu lub rurociągu bez gardzieli z ogrzewaniem elektrycznym korpus wpustu poliamid PA6, kosz ochronny poliwęglan, uszczelka remontowa EPDM szary klasa obciążenia H 1,5 dokumenty (nazwa, numer, data, wydawca i jego adres) Bescheinigung Nr z z dnia , wydał TÜV Rheinland LGA Products GmbH, Dreikronenstraße 31, Würzburg Wpusty remontowe ogrzewane dla płaskich dachów z ociepleniem a b c* d TWE SAN TWE SAN TWE SAN TWE SAN TWE SAN TWE SAN * na zamówienie możliwość przedłużenia aż do 2000 mm PARAMETRY OGRZEWANIA Podłączenie wykonuje się do puszki elektrycznej pod konstrukcją dachową Długość kabla wejściowego wpustu: 1,5 m (kabel YLY 3 1,5 mm) Podłączenie przewodów: żółtozielony ochronny, czarny fazowy, niebieski-zerowý Napięcie znamionowe: 230 V, 50 Hz Moc pobierana: zmienna, według temperatury otaczającego środowiska, około: 4 W przy 20 C / 7 W przy 0 C / 12 W przy -20 C Maks. uderzenie prądowe: 400 ma Stopień ochrony: IP hlavní vypínač L fázový (černý) 2 proudový chránič N nulový (modrý) 3 jistič PE ochranný (žlutozelený) 4 střešní vpust s.r.o., náměstí Viléma Mrštíka 62, termostat 81 Ostrovačice, nebo vypínač Republika Czeska L N PE 1 wyłącznik główny 2 zabezpieczenie prądowe 3 wyłącznik 4 wpust dachowy 5 termostat lub wyłącznik L fazowy (czarny) N zerowy (niebieski) PE ochronny (żółtozielony)

12 Wywietrzak remontowy TOPWET TWOP SAN odpowietrzenie płaskich dachów z podłączeniem do pierwotnego rurociągu korpus wpustu poliamid PA6, kosz ochronny poliwęglan, uszczelka remontowa EPDM biały Wywietrzak remontowy a b c d e TWOP SAN TWOP SAN TWOP SAN TWOP SAN TWOP SAN

13 Wpusty remontowe dla nieocieplanych dachów TOPWET TW SAN BZ odwodnienia płaskich dachów z podłączeniem do pierwotnego wpustu lub rurociągu bez gardzieli korpus wpustu poliamid PA6, kosz ochronny poliwęglan, uszczelka remontowa EPDM szary klasa obciążenia H 1,5 Wpusty remontowe dla nieocieplanych dachów G M T TW SAN BZ TW SAN BZ TW SAN BZ TW SAN BZ TW SAN BZ TW SAN BZ Wpust można zasunąć do istniejącego wpustu, rurociągu lub koryta po samą gardziel, ale ma niższą wydajność odpływową.

14 Przedłużone wpusty dachowe jednościenne TOPWET TWJ odwodnienie płaskich dachów, tarasów i balkonów korpus wpustu poliamid PA6, kosz ochronny poliwęglan szary klasa obciążenia H 1,5 Przedłużone wpusty dachowe jednościenne a b c d e TWJ TWJ TWJ TWJ TWJ

15 Przedłużone wpusty dachowe ścienne ogrzewane TOPWET jedno- TWJE odwodnienie płaskich dachów, tarasów i balkonów z ogrzewaniem elektrycznym korpus wpustu poliamid PA6, kosz ochronny poliwęglan szary klasa obciążenia H 1,5 Przedłużone wpusty dachowe jednościenne ogrzewane a b c d e f TWJE TWJE TWJE TWJE TWJE PARAMETRY OGRZEWANIA Podłączenie wykonuje się do puszki elektrycznej pod konstrukcją dachową Długość kabla wejściowego wpustu: 1,5 m (kabel YLY 3 1,5 mm) Podłączenie przewodów: żółtozielony ochronny, czarny fazowy, niebieski-zerowý Napięcie znamionowe: 230 V, 50 Hz Moc pobierana: zmienna, według temperatury otaczającego środowiska, około: 4 W przy 20 C / 7 W przy 0 C / 12 W przy -20 C Maks. uderzenie prądowe: 400 ma Stopień ochrony: IP hlavní vypínač 2 proudový chránič 3 jistič 4 střešní vpust 5 termostat nebo vypínač 3 4 L fázový (černý) N nulový (modrý) PE ochranný (žlutozelený) 5 L N PE 1 wyłącznik główny 2 zabezpieczenie prądowe 3 wyłącznik 4 wpust dachowy 5 termostat lub wyłącznik L fazowy (czarny) N zerowy (niebieski) PE ochronny (żółtozielony)

16 Przedłużone wpusty dachowe jednościenne dla nieocieplanych dachów TOPWET TWJ BZ odwodnienie płaskich dachów, tarasów i balkonów korpus wpustu poliamid PA6, kosz ochronny poliwęglan szary klasa obciążenia H 1,5 Przedłużone wpusty dachowe jednościenne dla nieocieplanych dachów G M T TWJ BZ TWJ BZ TWJ BZ TWJ BZ TWJ BZ

17 Rzygacze TOPWET TWC okrągłe odwodnienie płaskich dachów, tarasów i balkonów poliamid PA6/PVC biały Rzygacze okrągłe a* b c d e f TWC TWC TWC TWC * na zamówienie możliwość przedłużenia aż do 2000 mm

18 Rzygacze ogrzewane TOPWET TWCE okrągłe odwodnienie płaskich dachów, tarasów i balkonów z ogrzewaniem elektrycznym poliamid PA6/PVC biały Rzygacze ogrzewane okrągłe a* b c d e f g TWC TWC TWC TWC * na zamówienie możliwość przedłużenia aż do 2000 mm PARAMETRY OGRZEWANIA Podłączenie wykonuje się do puszki elektrycznej pod konstrukcją dachową Długość kabla wejściowego wpustu: 1,5 m (kabel YLY 3 1,5 mm) Podłączenie przewodów: żółtozielony ochronny, czarny fazowy, niebieski-zerowý Napięcie znamionowe: 230 V, 50 Hz Moc pobierana: zmienna, według temperatury otaczającego środowiska, około: 3 W przy 20 C / 4 W przy 0 C / 7 W przy -20 C Maks. uderzenie prądowe: 150 ma Stopień ochrony: IP hlavní vypínač 2 proudový chránič 3 jistič 4 střešní vpust 5 termostat nebo vypínač 3 4 L fázový (černý) N nulový (modrý) PE ochranný (žlutozelený) 5 L N PE 1 wyłącznik główny 2 zabezpieczenie prądowe 3 wyłącznik 4 wpust dachowy 5 termostat lub wyłącznik L fazowy (czarny) N zerowy (niebieski) PE ochronny (żółtozielony)

19 Przelewy bezpieczeństwa TOPWET TWPP okrągłe odwodnienie płaskich dachów, tarasów i balkonów poliamid PA6/PVC biały Przelewy bezpieczeństwa okrągłe a* b c d e TWPP TWPP TWPP TWPP * na zamówienie możliwość przedłużenia aż do 2000 mm

20 Rzygacze TOPWET TWC prostokątne odwodnienie płaskich dachów, tarasów i balkonów PVC biały Rzygacze prostokątne a b c d e f g TWC 50x a TWC 50x TWC 100x e b d c f g TWC 100x TWC 100x TWC 150x TWC 150x

21 Przelewy bezpieczeństwa TOPWET TWPP prostokątne odwodnienie płaskich dachów, tarasów i balkonów PVC biały Przelewy bezpieczeństwa prostokątne a b c d e f TWPP TWPP TWPP TWPP TWPP

22 Kosze dla zielonych dachów TOPWET TWZ klasa obciążenia kosz dla kontroli lub inspekcji dla dachów z warstwami wegetacyjnymi korpus kosze poliamid PA6, pokrywa ochronna polipropylen biały K3 300 kg Kosze dla zielonych dachów a b TWZ b a b TWZ TWZ TWZ TWZ TWZ TWZ TWZ

23 Wpusty balkonowe TOPWET TWB odwodnienie tarasów i balkonów poliamid PA6 oranżowy klasa obciążenia H 1,5 Wpust balkonowy pionowy a b c d e f TWB 50 S TWB 75 S Wpust balkonowy poziomy a b c d TWB 50 V TWB 75 V

24 Wpusty balkonowe ogrzewane TOPWET TWBE odwodnienie tarasów i balkonów z ogrzewaniem elektrycznym poliamid PA6 oranżowy klasa obciążenia H 1,5 Wpust balkonowy pionowy ogrzewany a b c f g h TWBE 50 S TWBE 75 S Wpust balkonowy poziomy ogrzewany a b c d TWBE 50 V TWBE 75 V PARAMETRY OGRZEWANIA Podłączenie wykonuje się do puszki elektrycznej pod konstrukcją dachową Długość kabla wejściowego wpustu: 1,5 m (kabel YLY 3 1,5 mm) Podłączenie przewodów: żółtozielony ochronny, czarny fazowy, niebieski-zerowý Napięcie znamionowe: 230 V, 50 Hz Moc pobierana: zmienna, według temperatury otaczającego środowiska, około: 3 W przy 20 C / 4 W przy 0 C / 7 W przy -20 C Maks. uderzenie prądowe: 150 ma Stopień ochrony: IP 67 1 hlavní vypínač L fázový (černý) 2 proudový chránič N nulový (modrý) 3 jistič PE ochranný (žlutozelený) s.r.o., náměstí Viléma Mrštíka 62, střešní Ostrovačice, vpust Republika Czeska 5 termostat nebo vypínač L N PE 1 wyłącznik główny 2 zabezpieczenie prądowe 3 wyłącznik 4 wpust dachowy 5 termostat lub wyłącznik L fazowy (czarny) N zerowy (niebieski) PE ochronny (żółtozielony)

25 Perforowany kosz ochronny ze stali nierdzewnej TOPWET TWOK BAL klasa obciążenia zabezpieczenie wpustu balkonowego przeciwko przepadnięciu tłucznia na dachach z obciążającą warstwą grubego żwiru blacha ze stali nierdzewnej, grubość1,5 mm K3 300 kg Kosz ochronny dla dachów ze żwirem a Przeznaczenie TWOK v100 BAL Uniwersalny kosz do wpustów TWOK v150 BAL balkonowych 50 i 70. Konstrukcja gardzieli wpustu jest TWOK v BAL w obu średnicach taka sama. Jakie mogą być nasady uniwersalne do różnych średnic wpustów balkonowych 50 i 70? Wpusty balkonowe mają gardziel ewent. zintegrowany kołnierz takiej samej konstrukcji i średnicy. Konstrukcja wpustów różni się w zależności od wyrobu dopiero pod gardzielą, z powodu uniwersalności wszystkich akcesoriów.

26 Pokrywa ochronna TOPWET TWNR POK BAL klasa obciążenia odwodnienie tarasów i balkonów blacha ze stali nierdzewnej, grubość1,5 mm K3 300 kg PO WEWNĘTRZNYM OBWODU ZGRZEWANIE PUNKTOWE

27 Nasady balkonowe TOPWET TWNR BAL klasa obciążenia odwodnienie tarasów i balkonów blacha ze stali nierdzewnej, grubość1,5 mm K3 300 kg Nasady ze stali nierdzewnej tarasowe i balkonowe a b c d Przeznaczenie TWNR BAL v50 (P) TWNR BAL v100 (P) (D) 75* 75* Uniwersalne nasady tarasowe do wpustów balkonowych 50 i 70. TWNR BAL v150 (P) (D) 75* Konstrukcja gardzieli TWNR BAL v (P) (D) 75* wpustu jest w obu średnicach taka sama. Jakie mogą być nasady uniwersalne do różnych średnic wpustów balkonowych 50 i 70? Wpusty balkonowe mają gardziel ewent. zintegrowany kołnierz takiej samej konstrukcji i średnicy. Konstrukcja wpustów różni się w zależności od wyrobu dopiero pod gardzielą, z powodu uniwersalności wszystkich akcesoriów. Jaki typ nasady mam użyć, jeżeli mam hydro izolację szpachlową, która jest na poziomie gardzieli wpustu? Dla tego typu hydro izolacji jest przeznaczony TWNR BAL 50 (P), który możemy założyć według wysokości szpachli i posadzki.

28 Klapa antyzapachowa ze stali nierdzewnej TOPWET TWZU BAL zewnętrzne prevencja penetracji zapachu wpustów balkonowych blacha ze stali nierdzewnej Ø50 Ø76 Ø

29 Podłogowe wpusty balkonowe TOPWET TWBP klasa obciążenia odwodnienie wnętrz oranżowy/biały K3 300 kg Podłogowy wpust balkonowy pionowy a b c d e TWBP 50 S * Podłogowy wpust balkonowy poziomy a b c f TWBP 50 V * Balkonowy wpust podłogowy TOPWET z integrowanym kołnierzem STE do podłączenia szpachli hydroizolacyjnej np. ze spoiw cementowych, napełniaczy i specjalnych dodatków wyposażonych w wodoszczelnie fugowaną posadzkę ceramiczną, której powierzchnia jest odprowadzana przez kratę nasady. Tego wpustu nie można użyć do innych celów, ponieważ nie umożliwia odwodnienie warstwy drenażowej ani powierzchni samej warstwy hydroizolacyjnej.

30 Kominki dachowe TOPWET TWO odpowietrzenie płaskich dachów biały Kominki dachowe Przekrój [cm²] a* b* c d e* TWO TWO TWO TWO * na zamówienie możliwość przedłużenia aż do 2000 mm

31 Odpowietrzenie kanalizacji TOPWET TWOP odpowietrzenie rurociągów przez płaski dach biały Odpowietrzenie kanalizacji Przekrój [cm²] a* b* c d e* TWOP TWOP TWOP TWOP * na zamówienie możliwość przedłużenia aż do 2000 mm

32 Przepusty kablowe TOPWET TWP aplikacja przepustów do przewodów elektrycznych i innych biały Przepusty kablowe Przekrój [cm²] a* b* c d e* f* TWP TWP TWP TWP * na zamówienie możliwość przedłużenia aż do 2000 mm

33 Przepust kablowy 24 mm TOPWET TWP 24 aplikacja przepustów do przewodów elektrycznych PVC folia na bazie mpvc szary Ø x x 500

34 Kołnierze uszczelniające kształtki TOPWET TWUT i TWOT obróbka przepustów w obudowie dachowej z folii na bazie mpvc folia na bazie mpvc, bez wstawki nośnej, grubość 1,5 mm jasno szary Kołnierze uszczelniające kształtki = wymiar a [mm] c* d** TWUT i TWOT 11, 12, 14, 15, 16, 17, 20, 24, 25, 30, 32, TWUT i TWOT 40, 42, 43, 45, 50, 51, 56, 60, TWUT i TWOT 70, 72, 75, 76, 77, 80, TWUT i TWOT 90, 100, 102, 105, 110, TWUT i TWOT 120, 125, 138, 140, 150, 160, 170, TWUT i TWOT na zamówienie można dostarczyć: * o wysokości 300 mm / ** o średnicy do 350 mm = wymiar a x b [mm] c* d TWUT i TWOT 8 40, 8 50, 10 30, 10 40, 10 50, 15 35, TWUT i TWOT 10 35, 20 20, 20 35, 20 40, 25 25, 25 30, TWUT i TWOT 10 60, 15 50, 15 60, 20 50, 20 70, 25 50, TWUT i TWOT 25 45, 30 40, 30 50, 30 60, 35 35, 35 50, TWUT i TWOT , 40 40, 40 45, 40 50, 40 55, 40 60, 40 70, TWUT i TWOT 45 45, 50 50, TWUT i TWOT 10 90, , 70 70, 40 80, TWUT i TWOT , TWUT i TWOT , , , , , TWUT i TWOT na zamówienie można dostarczyć: * o wysokości 300 mm / ** o średnicy do 350 mm

35 Kształtki stożek i vlnovec TOPWET TW KUZ i TW VLN obróbka detailów w obudowie dachowej z folii na bazie mpvc folia na bazie mpvc, bez wstawki nośnej, grubość1,5 mm jasno szary / ciemno szary

36 Łapacz śniegu TOPWET TW SZ do załapywania warstwy śniegu na obudowie dachowej z folii na bazie mpvc dolna część blacha ocynkowana ogniowo o grubości 0,55 mm z warstwą PCV o grubości 0,6 mm i z wykończeniem przeciwkorozyjnym, górna część wytłoczka z blachy ocynkowanej ogniowo o grubości 0,55 mm z warstwą PCV o grubości 0,6 mm i z wykończeniem przeciwkorozyjnym PRZYKŁAD ROZMIESZCZENIA NA DACHU Konkretne rozmieszczenie i ilość płotków przeciwśnieżnych zależy od pochylenia dachu, jego wielkości i przewidywanego obciążenia od warstwy śniegu. Nachylenie dachu do 30 OPIS Prefabrykowana kształtka dla załapywania warstwy śniegu i zapobieżenia jej zsuwania się z konstrukcji dachowej, gdzie główna warstwa izolacyjna przeciwko wilgoci jest wytworzona z folii PCV a pochylenie dachu nie przekracza 30. Dolna część służy do kotwienia łapacza śniegu do podkładu konstrukcyjnego a jest wyposażona w rogach w otwory Ø 6,2 mm. Równocześnie umożliwia wodoszczelne podłączenie do głównej warstwy hydro izolacyjnej przez przełożenie i pospawanie gorącym powietrzem na stronie licowej dolnej części wyposażonej w warstwę PVC-P. Górna część jest w kształcie otwartej kieszeni klinowej, do której jest załapywany śnieg. Ta kieszeń ma w przedniej części otwór do ścieku wody i nieczystości w kierunku pochylenia dachu. INFORMACJE TECHNICZNE Wymiar dolnej części łapacza: mm Powierzchnia zatrzymywania śniegu: 35 cm 2 Nośność obliczeniowa zabezpieczenia: 1,3 kn OPCJE KOLORÓW VIPLANYL 740 RAL 7015 VIPLANYL 712 RAL 7040 VIPLANYL 707 RAL 7035 VIPLANYL 701 RAL 9018 VIPLANYL 700 RAL 9016 VIPLANYL 660 RAL 6000 VIPLANYL 620 RAL 6011 VIPLANYL 860 RAL 8010 VIPLANYL 460 RAL 3016 VIPLANYL 560 RAL 5012 Nachylenie dachu do 30

37 Łapacz śniegu TOPWET TW SZM do załapywania warstwy śniegu na obudowie dachowej z folii na bazie mpvc dolna część blacha ocynkowana ogniowo o grubości 0,55 mm z warstwą PCV o grubości 0,6 mm i z wykończeniem przeciwkorozyjnym, górna część wytłoczka z blachy ocynkowanej ogniowo o grubości 0,55 mm z warstwą PCV o grubości 0,6 mm i z wykończeniem przeciwkorozyjnym PRZYKŁAD ROZMIESZCZENIA NA DACHU Konkretne rozmieszczenie i ilość płotków przeciwśnieżnych zależy od pochylenia dachu, jego wielkości i przewidywanego obciążenia od warstwy śniegu. Nachylenie dachu do 30 OPIS Prefabrykowana kształtka dla załapywania warstwy śniegu i zapobieżenia jej zsuwania się z konstrukcji dachowej, gdzie główna warstwa izolacyjna przeciwko wilgoci jest wytworzona z folii PCV a pochylenie dachu nie przekracza 30. Dolna część służy do kotwienia łapacza śniegu do podkładu konstrukcyjnego a jest wyposażona w rogach w otwory Ø 6,2 mm. Równocześnie umożliwia wodoszczelne podłączenie do głównej warstwy hydro izolacyjnej przez przełożenie i pospawanie gorącym powietrzem na stronie licowej dolnej części wyposażonej w warstwę PVC-P. Górna część jest w kształcie otwartej kieszeni klinowej, do której jest załapywany śnieg. Ta kieszeń ma w przedniej części otwór do ścieku wody i nieczystości w kierunku pochylenia dachu. TECHNICKÉ ÚDAJE Wielkość kołnierza folii: mm Wymiar dolnej części łapacza: mm Powierzchnia zatrzymywania śniegu: 35 cm 2 Nośność obliczeniowa zabezpieczenia: 1,3 kn OPCJE KOLORÓW VIPLANYL 740 RAL 7015 VIPLANYL 712 RAL 7040 VIPLANYL 707 RAL 7035 VIPLANYL 701 RAL 9018 VIPLANYL 700 RAL 9016 VIPLANYL 660 RAL 6000 VIPLANYL 620 RAL 6011 VIPLANYL 860 RAL 8010 VIPLANYL 460 RAL 3016 VIPLANYL 560 RAL 5012 Nachylenie dachu do 30

38 Posiadacz piorunochrona TOPWET TW HR posiadacze do przyłączania przewodów piorunochrona na dachach płaskich, możliwość dostarczenia z kołnierzem foliowym mpvc poliethylen MAKROSTAB UV 2002/LDPE IT 20 R 0,5 Około
