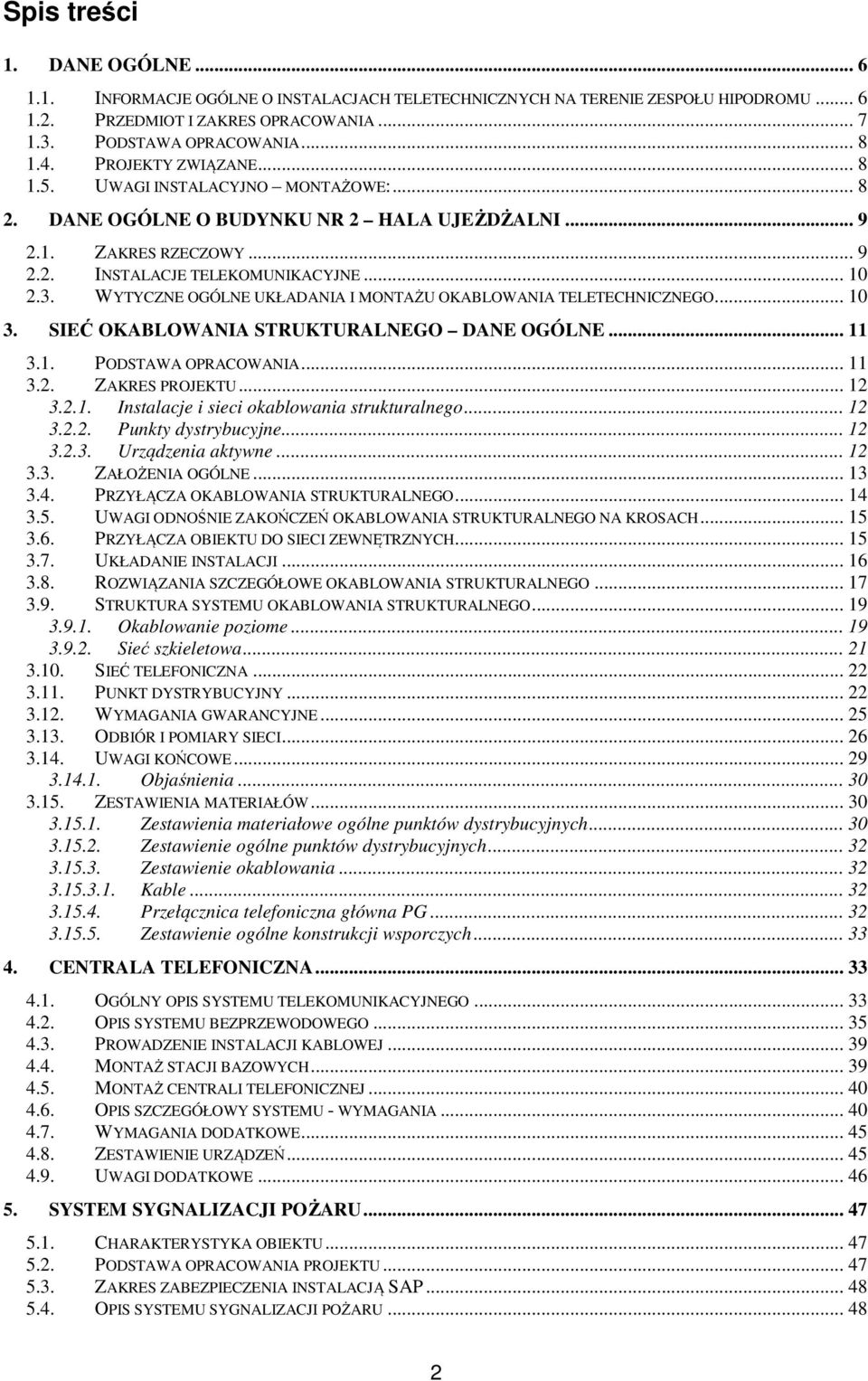

2 Spis treści 1. DANE OGÓLNE INFORMACJE OGÓLNE O INSTALACJACH TELETECHNICZNYCH NA TERENIE ZESPOŁU HIPODROMU PRZEDMIOT I ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA PROJEKTY ZWIĄZANE UWAGI INSTALACYJNO MONTAŻOWE: DANE OGÓLNE O BUDYNKU NR 2 HALA UJEŻDŻALNI ZAKRES RZECZOWY INSTALACJE TELEKOMUNIKACYJNE WYTYCZNE OGÓLNE UKŁADANIA I MONTAŻU OKABLOWANIA TELETECHNICZNEGO SIEĆ OKABLOWANIA STRUKTURALNEGO DANE OGÓLNE PODSTAWA OPRACOWANIA ZAKRES PROJEKTU Instalacje i sieci okablowania strukturalnego Punkty dystrybucyjne Urządzenia aktywne ZAŁOŻENIA OGÓLNE PRZYŁĄCZA OKABLOWANIA STRUKTURALNEGO UWAGI ODNOŚNIE ZAKOŃCZEŃ OKABLOWANIA STRUKTURALNEGO NA KROSACH PRZYŁĄCZA OBIEKTU DO SIECI ZEWNĘTRZNYCH UKŁADANIE INSTALACJI ROZWIĄZANIA SZCZEGÓŁOWE OKABLOWANIA STRUKTURALNEGO STRUKTURA SYSTEMU OKABLOWANIA STRUKTURALNEGO Okablowanie poziome Sieć szkieletowa SIEĆ TELEFONICZNA PUNKT DYSTRYBUCYJNY WYMAGANIA GWARANCYJNE ODBIÓR I POMIARY SIECI UWAGI KOŃCOWE Objaśnienia ZESTAWIENIA MATERIAŁÓW Zestawienia materiałowe ogólne punktów dystrybucyjnych Zestawienie ogólne punktów dystrybucyjnych Zestawienie okablowania Kable Przełącznica telefoniczna główna PG Zestawienie ogólne konstrukcji wsporczych CENTRALA TELEFONICZNA OGÓLNY OPIS SYSTEMU TELEKOMUNIKACYJNEGO OPIS SYSTEMU BEZPRZEWODOWEGO PROWADZENIE INSTALACJI KABLOWEJ MONTAŻ STACJI BAZOWYCH MONTAŻ CENTRALI TELEFONICZNEJ OPIS SZCZEGÓŁOWY SYSTEMU - WYMAGANIA WYMAGANIA DODATKOWE ZESTAWIENIE URZĄDZEŃ UWAGI DODATKOWE SYSTEM SYGNALIZACJI POŻARU CHARAKTERYSTYKA OBIEKTU PODSTAWA OPRACOWANIA PROJEKTU ZAKRES ZABEZPIECZENIA INSTALACJĄ SAP OPIS SYSTEMU SYGNALIZACJI POŻARU

3 5.5. STEROWANIE URZĄDZENIAMI ZEWNĘTRZNYMI Oddymianie mechaniczne Oddymianie grawitacyjne Sterowanie kurtyną dymową Sygnalizacja o zagrożeniu pożarem Sterowanie systemem wentylacji bytowej Sterowanie i monitoring klap i zaworów p.poż. w kanałach wentylacji Sterowanie pracą wind Sterowanie drzwiami na drogach ewakuacyjnych Instalacje przewodowe Zasilanie w energię elektryczną urządzeń SSP Monitoring do PSP System wizualizacji MONTAŻ URZĄDZEŃ I INSTALACJI Technologia wykonania Odbiór robót Zalecenia dla użytkownika URZĄDZENIA I MATERIAŁY SYSTEM SYGNALIZACJI WŁAMANIA I NAPADU ZAKRES ZABEZPIECZENIA INSTALACJĄ ALARMOWĄ CHARAKTERYSTYKA SYSTEMU SAWIN MONTAŻ URZĄDZEŃ I INSTALACJI SYSTEM SAWIN ZESTAWIENIE URZĄDZEŃ SYSTEMU SAWIN TELEWIZYJNY SYSTEM NADZORU CCTV MONTAŻ URZĄDZEŃ I INSTALACJI SYSTEMU CCTV ZESTAWIENIE URZĄDZEŃ INSTALACJI CCTV INSTALACJE NAGŁOŚNIENIA HALI UJEŻDŻALNI SYSTEM NAGŁOŚNIENIA - ZAŁOŻENIA SIEĆ GŁOŚNIKOWA Sieć głośnikowa w hali ujeżdżalni Sieć głośnikowa w pomieszczeniach dla publiczności i obsługi Instalacja nagłośnienia restauracji - antresola Sieć głośnikowa w rozprężalni budynek nr Zestawienie linii głośnikowych i pomieszczeń objętych nagłośnieniem LINIE STERUJĄCE REGULACJA POZIOMU GŁOŚNOŚCI ZESPÓŁ URZĄDZEŃ WZMACNIAJĄCYCH ZASILANIE 230V/AC URZĄDZEŃ SYSTEMU NAGŁOŚNIENIA MONTAŻ URZĄDZEŃ I INSTALACJI SYSTEMU NAGŁOŚNIENIA OGÓLNEGO Montaż urządzeń Montaż instalacji ZESTAWIENIE MATERIAŁÓW INSTALACJE NAGŁOŚNIENIA INSTALACJE TELEWIZJI KABLOWEJ ZESTAWIENIE MATERIAŁÓW TELEWIZJI KABLOWEJ SYSTEM KONTROLI OBCHODU OBSŁUGI INFORMACJE OGÓLNE DANE O SYSTEMIE ZESTAWIENIE URZĄDZEŃ SYSTEMU OBCHODOWEGO WARTOWNIKÓW UWAGI DOTYCZĄCE ZASTOSOWANYCH MATERIAŁÓW I URZĄDZEŃ ORAZ WYKONANIA INSTALACJI

4 Spis rysunków TT1/1 Instalacje okablowania strukturalnego i telewizji kablowej. Rzut parteru. TT2/2 Instalacje okablowania strukturalnego i telewizji kablowej. Rzut antresoli. TT3/3 Schemat okablowania strukturalnego i międzykrosowego. TT4/4 Zagospodarowanie krosu MDF-2. TT5/5 Zagospodarowanie krosu SDF-2. TT6/6 Widok przełącznicy głównej PG. TT7/7 Zagospodarowanie przełącznicy głównej PG. TT8/8 Schemat okablowania i instalacji telewizji kablowej. TT9/9 Główne ciągi korytek kablowych dla instalacji teletechnicznych. TT10/10 Lokalizacja korytek kablowych w punkcie montażowym C. TT11/11 Lokalizacja korytek kablowych w punkcie montażowym B. TT12/12 Schemat okablowania światłowodowego na Hipodromie. TT13/13 Schemat okablowani telefonicznego na Hipodromie. TP1/14 Instalacja systemu sygnalizacji pożaru. Schemat blokowy SSP. TP2/15 Instalacja systemu sygnalizacji pożaru. Schemat blokowy oddymiania grawitacyjnego. TP3/16 Instalacja systemu sygnalizacji pożaru. Schemat rzut przestrzeni pod trybuną TP4/17 Instalacja systemu sygnalizacji pożaru. Schemat rzut poziomu parteru SSP. TP4/18 Instalacja systemu sygnalizacji pożaru. Schemat rzut poziomu parteru oddymianie. TP5/19 Instalacja systemu sygnalizacji pożaru. Schemat rzut poziomu antresoli SSP. TP5/20 Instalacja systemu sygnalizacji pożaru. Schemat rzut poziomu antresoli oddymianie. TA1/21 Instalacja systemu alarmu SAWiN i CCTV. Schemat blokowy SAWiN. TA2/22 Instalacja systemu alarmu SAWiN i CCTV. Schemat blokowy CCTV. TA3/23 Instalacja systemu alarmu SAWiN i CCTV. Rzut przestrzeni pod trybuną. TA4/24 Instalacja systemu alarmu SAWiN i CCTV. Rzut poziomu parteru. TA5/25 Instalacja systemu alarmu SAWiN i CCTV. Rzut poziomu antresoli. N1/26 Instalacje nagłośnienia. Plan instalacji nagłośnienia parter. N2/27 Instalacje nagłośnienia. Plan instalacji nagłośnienia antresola. N3/28 Instalacje nagłośnienia. Rozmieszczenie głośników w hali ujeżdżalni przekrój poprzeczny. N4/29 Instalacje nagłośnienia. Plan instalacji nagłośnienia w rozprężalni w bud. nr 3 N5/30 Instalacje nagłośnienia. Schemat instalacji nagłośnienia 4

5 N6/31 Instalacje nagłośnienia. Schemat szafy nagłośnienia N7/32 Instalacje nagłośnienia. Schemat zasilania 230V AC N8/33 Instalacje nagłośnienia. Szafa nagłośnienia wyposażenie N9/34 Instalacje nagłośnienia. Przyłącza systemu nagłośnienia N10/35 Instalacje nagłośnienia. Wytyczne montażu kolumn głośnikowych w hali ujeżdżalni 5

6 OPIS TECHNICZNY PROJEKT WYKONAWCZY Rewitalizacja historycznego zespołu hipodromu w Sopocie wraz z remontem i rozbudową Budynek nr 2. Hala ujeŝdŝalni Instalacje teletechniczne 1. Dane ogólne 1.1. Informacje ogólne o instalacjach teletechnicznych na terenie zespołu hipodromu Projektuje się rewaloryzację historycznego zespołu hipodromu w Sopocie wraz z remontem i rozbudową. Projektuje się wykonanie w poszczególnych obiektach zespołu hipodromu instalacji teletechnicznych według potrzeb technologicznych danego obiektu oraz zgodnie z obowiązującymi przepisami. Na terenie zespołu hipodromu zarządcą głównym będzie Hipodrom Sopot Sp. z o.o. Ponadto będą wydzieleni użytkownicy zespołu pensjonatów, lecznicy konia i budynku mieszkalnego. Budynki nr 11 Hotel, Pawilon, nr 10 Stara waga, nr 8 Stare kasy będą odbudowane jako budynki dla potrzeb apartamentów pensjonatu. Budynek nr 5 Lecznica konia i budynek nr 6 Budynek mieszkalny będą budowane jako nowe. Wyżej wymienione budynki (nr 5, 6, 8, 10, 11) nie wchodzą w zakres niniejszego opracowania. Niniejszy Projekt wykonawczy obejmuje instalacje na terenie i w budynkach zarządzanych przez Hipodrom Sopot Sp. z o.o. Dla potrzeb zespołu hipodromu przewiduje się, że głównym punktem sieci będzie budynek nr 2. W budynku tym zlokalizowano centralę telefoniczną i centralną serwerownię. Stąd będą rozchodziły się kable telefoniczne i kable światłowodowe do poszczególnych obiektów hipodromu i na place związane z obsługą zawodów sportowych i pokazów jeździeckich. Po łączach w tych kablach będą przekazywane sygnały potrzebne do obsługi imprez na terenie zespołu hipodromu oraz realizowane będą połączenia z lokalnych sieci komputerowych w poszczególnych budynkach z centralną serwerownią w 6

7 budynku nr 2. W zakresie instalacji sygnalizacji pożaru przewiduje się zainstalowanie na terenie hipodromu kilku central sygnalizacji pożaru. Centrale te będą połączone w jedną sieć i każda z central będzie mogła być centralą główną. Przewiduje się, że centralą główną będzie centrala CSP nr 1 w budynku nr 13 portiernia. Połączenia sieciowe central CSP (pętla sieciowa) uzyska się poprzez łącza w kablach światłowodowych opisanych powyżej. W budynku nr 13 portiernia zlokalizowany będzie również główny punkt dozoru systemu sygnalizacji alarmu włamania. W budynku nr 2 Hala ujeżdżalnia przewiduje się zainstalowane lokalnego systemu telewizji edukacyjnej do obserwacji płyty ujeżdżalni. W budynkach nr 2 i 9 projektuje się wykonanie okablowania dla potrzeb systemu telewizji kablowej. Sygnał telewizji kablowej do tych obiektów doprowadzi lokalny operator telewizji kablowej we własnym zakresie po podpisaniu umowy z Użytkownikiem. Wszystkie kable sieci zewnętrznych ułożone będą w zbiorczej kanalizacji kablowej, łączącej wszystkie budynki i obiekty na terenie hipodromu Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest: projekt wykonawczy instalacji teletechnicznych i sieci zewnętrznych na terenie zespołu hipodromu w Sopocie. Dokumentacja teletechniczna swoim zakresem obejmuje następujące projekty składowe: 1. Budynek nr 1 Stajnie rekreacyjne. Instalacje teletechniczne. 2. Budynek nr 2 Hala ujeżdżalni. Instalacje teletechniczne. 3. Budynek nr 3 Stajnie sportowe. Instalacje teletechniczne. 4. Budynek nr 4 Warsztat, garaże. Instalacje teletechniczne. 5. Budynek nr 7 Budynek dżokejów. Instalacje teletechniczne. 6. Budynek nr 9 Trybuna sędziowska. Instalacje teletechniczne. 7. Budynek nr 12 Duża trybuna. Instalacje teletechniczne. 8. Budynek nr 13 Portiernia 1. Instalacje teletechniczne. 9. Budynek nr 14 Portiernia 2. Instalacje teletechniczne. 10. Zewnętrzne sieci teletechniczne na terenie zespołu hipodromu. Projektem wiodącym dla wszystkich projektów teletechnicznych, wymienionych powyżej, jest Projekt instalacji teletechnicznych w budynku nr 2 Hala ujeżdżalni. W projekcie tym podane są dane szczegółowe opisy instalacyjne, którymi należy się posługiwać, oraz podane są zalecenia, do których należy się stosować, wykonując instalacje teletechniczne w pozostałych budynkach. 7

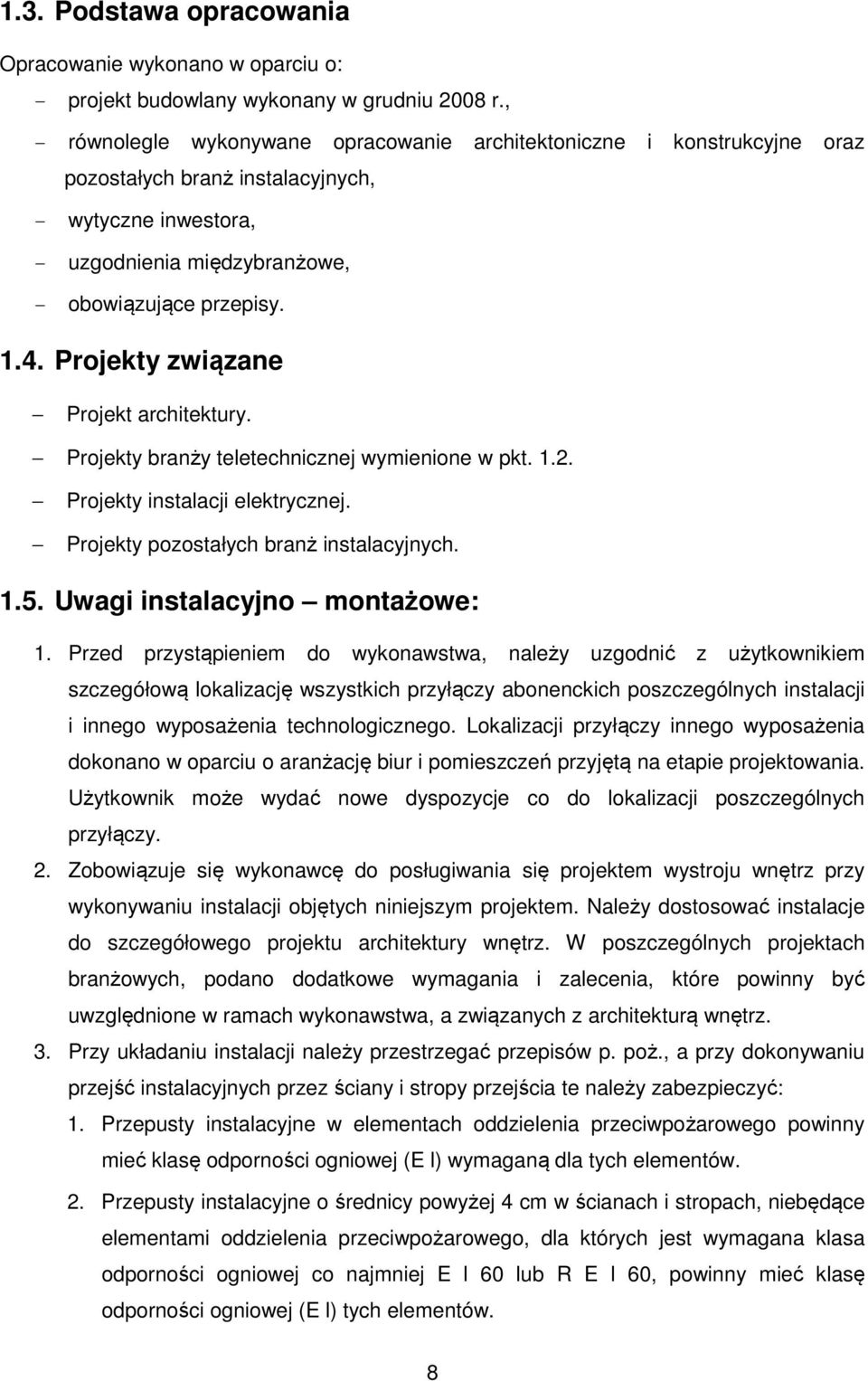

8 1.3. Podstawa opracowania Opracowanie wykonano w oparciu o: - projekt budowlany wykonany w grudniu 2008 r., - równolegle wykonywane opracowanie architektoniczne i konstrukcyjne oraz pozostałych branż instalacyjnych, - wytyczne inwestora, - uzgodnienia międzybranżowe, - obowiązujące przepisy Projekty związane Projekt architektury. Projekty branży teletechnicznej wymienione w pkt Projekty instalacji elektrycznej. Projekty pozostałych branż instalacyjnych Uwagi instalacyjno montażowe: 1. Przed przystąpieniem do wykonawstwa, należy uzgodnić z użytkownikiem szczegółową lokalizację wszystkich przyłączy abonenckich poszczególnych instalacji i innego wyposażenia technologicznego. Lokalizacji przyłączy innego wyposażenia dokonano w oparciu o aranżację biur i pomieszczeń przyjętą na etapie projektowania. Użytkownik może wydać nowe dyspozycje co do lokalizacji poszczególnych przyłączy. 2. Zobowiązuje się wykonawcę do posługiwania się projektem wystroju wnętrz przy wykonywaniu instalacji objętych niniejszym projektem. Należy dostosować instalacje do szczegółowego projektu architektury wnętrz. W poszczególnych projektach branżowych, podano dodatkowe wymagania i zalecenia, które powinny być uwzględnione w ramach wykonawstwa, a związanych z architekturą wnętrz. 3. Przy układaniu instalacji należy przestrzegać przepisów p. poż., a przy dokonywaniu przejść instalacyjnych przez ściany i stropy przejścia te należy zabezpieczyć: 1. Przepusty instalacyjne w elementach oddzielenia przeciwpożarowego powinny mieć klasę odporności ogniowej (E l) wymaganą dla tych elementów. 2. Przepusty instalacyjne o średnicy powyżej 4 cm w ścianach i stropach, niebędące elementami oddzielenia przeciwpożarowego, dla których jest wymagana klasa odporności ogniowej co najmniej E l 60 lub R E l 60, powinny mieć klasę odporności ogniowej (E l) tych elementów. 8

9 Wyżej wymienione przepusty należy wypełnić masą ognioodporną spełniającą te same wymagania techniczne co ściany i stropy, w których się znajdują. 4. Przed przystąpieniem do wykonawstwa instalacji objętych niniejszym projektem, należy skonsultować z Inwestorem zastosowane urządzenia i związane z nimi instalacje. Postęp technologiczny w zakresie urządzeń elektronicznych jest tak szybki, że zaprojektowane dzisiaj nowoczesne urządzenia za jakiś czas mogą okazać się technologicznie przestarzałe i nie mogą współpracować z nowoczesnym oprogramowaniem i aktualnie nowoczesnymi systemami i urządzeniami. W związku z powyższym w momencie realizacji obiektu należy zastosować najnowocześniejsze rozwiązania techniczne i urządzenia i dostosować do nich potrzeby instalacyjne, oraz ewentualnie wykonać nowy projekt. 5. Dopuszcza się zastosowanie równoważnych materiałów i urządzeń w stosunku do przyjętych w dokumentacji projektowej (uwzględniając uwagę powyżej) pod warunkiem zapewnienia parametrów technicznych i funkcjonalnych nie gorszych niż posiadają urządzenia i materiały przyjęte w dokumentacji projektowej. W takim przypadku wymaga się złożenia stosownych dokumentów uwiarygodniających te materiały i urządzenia oraz zaakceptowania ich przez inwestora i nadzór autorski. W przypadku, gdy zastosowanie tych materiałów lub urządzeń wymagać będzie zmiany dokumentacji projektowej, koszty przeprojektowania poniesie strona wprowadzająca zmiany. 2. Dane ogólne o budynku nr 2 Hala ujeżdżalni 2.1. Zakres rzeczowy Budynek nr 2 Hala ujeżdżalni składa się z dwóch części: hali ujeżdżalni z przybudówką oraz części administracyjnej z hotelem. Budynek nr 2 wyposażony będzie w następujące instalacje teletechniczne: 1. Instalacje okablowania strukturalnego dla potrzeb: a. instalacji telefonicznej, b. instalacji komputerowej, c. instalacji dostępu do Internetu przewodowego i bezprzewodowego, d. instalacji łączności telefonicznej bezprzewodowej. 2. Centralę telefoniczną. 3. Instalacje sygnalizacji pożaru. 4. Instalacje sygnalizacji alarmu włamania. 9

10 5. Instalacje telewizji edukacyjnej do obserwacji pokazów w hali ujeżdżalni. 6. Instalacje telewizji kablowej. Kable zewnętrzne potrzebne do obsługi i połączeń do urządzeń centralnych i współpracujących dla potrzeb wyżej wymienionych instalacji pokazane są w projekcie Zewnętrznych sieci teletechnicznych na terenie zespołu hipodromu Instalacje telekomunikacyjne W obiekcie nr 2 zaplanowano centralną serwerownię (MDF-2) dla potrzeb całego kompleksu hipodromu będzie to pomieszczenie nr W pomieszczeniu tym zlokalizowany będzie główny kros okablowania strukturalnego, na którym zakończone będą kable światłowodowe z terenu hipodromu. W pomieszczeniu tym planuje się również zainstalowanie wewnętrznej centrali telefonicznej hipodromu o pojemności 100 NN oraz głównej przełącznicy telefonicznej obiektu PG, na której zakończone będą kable telefoniczne z terenu hipodromu. Projektuje się wykonanie w budynku okablowania strukturalnego kablami UTP4x2 kategorii 6a zgodnie z potrzebami i załączonymi rysunkami. W obiekcie wykonany będzie drugi lokalny kros okablowania strukturalnego SDF-2. Ulokowano go w pomieszczeniu nr Gniazda okablowania strukturalnego przyłączone będą terytorialnie do jednego z wyżej wymienionych krosów. Kros SDF-2 będzie połączony z krosem głównym MDF-2 kablem telefonicznym i kablami światłowodowymi. Na krosie MDF-2 (szafa B) zakończone będą kable światłowodowe z terenu zespołu hipodromu. Centrala telefoniczna zainstalowana zostanie w szafie A. Projektuje się, że cały budynek nr 2 objęty będzie siecią bezprzewodowej łączności telefonicznej. Ponadto łącznością bezprzewodową objęty będzie budynek nr 9 i budynek nr Wytyczne ogólne układania i montażu okablowania teletechnicznego 1. Na poszczególnych kondygnacjach, na ciągach głównych w przestrzeni sufitu podwieszonego przewidziano montaż wspólnego zespołu korytek dla potrzeb wszystkich instalacji teletechnicznych. Przewidziano zamontowanie zespołu korytek składającego się z półek z korytkami KM100x62 i KM50x Dla potrzeb układania okablowania w pionach, przewiduje się wykonanie pionów instalacyjnych. W pionach zamontować korytka instalacyjne KM100x62 dla poszczególnych instalacji. 3. Instalacje pogrupować i układać na korytkach wg. przenoszonych sygnałów i ich napięć oraz oddziaływania elektromagnetycznego na inne instalacje. 10

11 4. Układając instalacje objęte niniejszym projektem należy dodatkowo posługiwać się projektami pozostałych instalacji teletechnicznych. 5. Na odcinkach od ciągu głównego do odejścia poszczególnych instalacji do gniazd w dół lub do innych elementów według potrzeb poszczególnych instalacji, ułożyć w przestrzeni sufitu podwieszonego pojedyncze korytka KM100x62 lub KM50x62 dla potrzeb danej instalacji lub układać je w rurkach na tynku. 6. Od sufitu podwieszonego do gniazd kable układać w rurkach pod tynkiem. 7. W pomieszczeniach biurowych i reprezentacyjnych tam, gdzie nie ma sufitu Uwaga: podwieszanego kable układać w rurkach pod tynkiem. Zobowiązuje się wykonawcę niniejszego opracowania do skoordynowania prac w zakresie układania okablowania z pozostałymi instalacjami, objętych projektami elektrycznymi i instalacyjnymi. 3. Sieć okablowania strukturalnego dane ogólne 3.1. Podstawa opracowania Podstawą do opracowania zagadnień związanych z okablowaniem strukturalnym są normy okablowania strukturalnego. środowiska: Normy europejskie dotyczące wymagań ogólnych i specyficznych dla danego EN :2007 Technika Informatyczna Systemy okablowania strukturalnego Część 1: Wymagania ogólne EN :2007 Technika Informatyczna Systemy okablowania strukturalnego Część 2: Budynki biurowe; Normy europejskie pomocnicze: PN-EN :2002 Technika informatyczna. Instalacja okablowania Część 1 Specyfikacja i zapewnienie jakości; PN-EN :2002 Technika informatyczna. Instalacja okablowania Część 2 Planowanie i wykonawstwo instalacji wewnątrz budynków; PN-EN :2005 Technika informatyczna. Instalacja okablowania Część 3 Planowanie i wykonawstwo instalacji na zewnątrz budynków; PN-EN 50346:2002 Technika informatyczna. Instalacja okablowania Badanie zainstalowanego okablowania PN-EN 50310:2007 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym; TR :2007 Guidelines for the support of 10 GBASE-T. 11

12 System okablowania oraz wydajność komponentów musi pozostać w zgodzie z wymaganiami normy EN :2007 lub z adekwatnymi normami międzynarodowymi lub amerykańskimi, tj. ISO/IEC lub TIA/EIA568B Zakres projektu Instalacje i sieci okablowania strukturalnego Zakres opracowania obejmuje system okablowania strukturalnego w budynku nr 2 Hala ujeżdżalni na terenie hipodromu w Sopocie, a w szczególności: instalację okablowania strukturalnego kategorii 6a, zapewniającą transmisję danych dla urządzeń komputerowych, telefonicznych, VOIP, IPTV, WiFi, DECT, punkty dystrybucyjne, główną przełącznicę telefoniczną, gniazda przyłączeniowe urządzeń końcowych, okablowanie poziome i szkieletowe, miedziane oraz światłowodowe, kable krosowe i przyłączeniowe Punkty dystrybucyjne Okablowanie strukturalne posiada topologię gwiazdy z jednym Głównym Punktem Dystrybucyjnym MDF-2 oraz jednym Pośrednim Punktem Dystrybucyjnym SDF-2: Do poszczególnych punktów dystrybucyjnych zostaną dołączone punkty przyłączeniowe urządzeń końcowych. W punktach dystrybucyjnych zamontowane będą szafy dystrybucyjne do obsługi sieci okablowania strukturalnego i montażu urządzeń aktywnych. Zagospodarowanie punktów dystrybucyjnych pokazano na rysunkach nr 4 i Urządzenia aktywne Urządzenia aktywne sieci LAN i WAN oraz dobór komputerów i drukarek nie wchodzi w zakres niniejszego projektu instalacyjnego. Urządzenia aktywne dobiera się do konkretnych programów, jakie wdroży w obiekcie Użytkownik (np. programy administracyjne, księgowe, ekonomiczne, magazynowe, stron WWW, dostępu do Internetu itp.) i do ilości użytkowników pracujących w danej sieci. Robi to firma informatyczna, która dostarcza konkretne oprogramowanie i w zależności od ilości użytkowników w danej sieci oraz powiązań pomiędzy sieciami, dobiera serwery i inne urządzenia aktywne, pracujące w sieci. Powyższe elementy Użytkownik zakupi w ramach odrębnego przetargu, po sprecyzowaniu swoich potrzeb w tym zakresie. 12

13 3.3. Założenia ogólne Obiekt wyposażony będzie w instalacje okablowania strukturalnego. Instalacja ta realizować będzie funkcje okablowania dla potrzeb: sieci komputerowej dla potrzeb administracyjnych i części hotelowej oraz innych - wynikających z technologii obiektu np. pomieszczenia sędziowskie, stanowiska komentatorskie. sieci dostępu do Internetu przewodowego i bezprzewodowego, sieci telefonicznej dla potrzeb administracyjnych oraz podłączenia baz systemu telefonii bezprzewodowej Projektowane okablowanie strukturalne wykonać należy za pomocą nieekranowanych komponentów w kategorii 6a. Schemat blokowy instalacji okablowania strukturalnego pokazano na rysunku nr 3 a szczegółowe schematy poszczególnych krosów na rysunkach nr 4 i 5. Projektuje się objąć systemem okablowania strukturalnego wszystkie pomieszczenia związane bezpośrednio z funkcjonowaniem obiektu. Rozmieszczenie przyłączy okablowania strukturalnego (gniazda RJ45 kat. 6a) pokazano na rysunkach nr 1 i 2. Lokalizację przyłączy dokonano w oparciu o projekt wystroju wnętrz i zagospodarowania technologicznego poszczególnych pomieszczeń. Przed przystąpieniem do wykonawstwa, należy uzgodnić z Użytkownikiem szczegółową lokalizację wszystkich przyłączy. Użytkownik może wskazać nową lokalizację przyłączy dostosowaną do zlokalizowanych aranżacji pomieszczeń. Obok przyłączy okablowania strukturalnego przewiduje się montaż gniazd elektrycznych wydzielonej sieci zasilania komputerów. Gniazda zasilania elektrycznego ujęte są w części elektrycznej projektu. Okablowanie strukturalne zakończone będzie na krosach MDF-2 i SDF-2 (szafy 19 wysokości 42U 800x800 mm) zlokalizowanych w pomieszczeniach serwerowni w poszczególnych segmentach budynku. Integracja krosu MDF-2 z krosem SDF-2 realizowana będzie za pomocą dwóch kabli światłowodowych jednego wielodomowego 24-włóknowego oraz jednodomowego 12- włóknowego. Do pomieszczeń MDF-2 i SDF-2 będą doprowadzone będzie zewnętrzne kable światłowodowe do połączenia z innymi budynkami zespołu hipodromu. Schemat okablowania pokazano na rysunku nr 12. Abonencka sieć telefoniczna w budynku zorganizowana będzie na bazie okablowania strukturalnego. Główną przełącznicę telefoniczną hipodromu stanowi PG przy centrali telefonicznej. Z PG do krosów MDF-2 i SDF-2 ułożone będą kable 50-parowe. 13

14 Na krosach MDF-2 i SDF-2 okablowanie telefoniczne z PG zakończyć na 50-parowych blokach 50 x RJ45. W szafach krosów MDF-2 i SDF-2 skrosowanie wybranych gniazd abonenckich sieci okablowania strukturalnego do sieci telefonicznej realizowane będzie pomiędzy blokiem 50 x RJ45 dedykowanym do sieci telefonicznej a gniazdami sieci abonenckiej okablowania strukturalnego za pomocą kabli krosowych RJ Przyłącza okablowania strukturalnego Z projektu wystroju wnętrz oraz wyposażenia technologicznego poszczególnych pomieszczeń wynikają szczegóły związane z lokalizacją poszczególnych przyłączy w pomieszczeniach oraz wymagania co do ich sposobu montażu. W ramach niniejszego opracowania specyfikuje się sposób montażu przyłączy poprzez określenie literowe. Przed montażem należy jednak powyższe potwierdzić z użytkownikiem, uwzględniając ostateczne przeznaczenie i zagospodarowanie technologiczne danego pomieszczenia. W obiekcie występują: 1. Przyłącza podtynkowe montowane w pomieszczeniach administracyjnych, hotelowych i innych reprezentacyjnych na ścianach na wysokości 30 cm od podłogi (większość przyłączy). 2. Przyłącza natynkowe montowane na stropach, w sufitach podwieszonych do podłączenia baz telefonii bezprzewodowej, access pointów dla bezprzewodowego dostępu do Internetu. Tego typu przyłącza mają w oznaczeniu literę S. Szczegółową lokalizację przyłączy dokonać w oparciu o projekt wystroju wnętrz oraz uzgodnić z Użytkownikiem przed montażem przy uwzględnieniu docelowego zagospodarowania technologicznego pomieszczenia. Montaż przyłączy okablowania strukturalnego skoordynować z wykonawstwem instalacji elektrycznych zasilania komputerów. Przyłącza we wszystkich budynkach hipodromu są numerowane według tego samego systemu: kros. budynek. kondygnacja. typ. numer, gdzie: kros rodzaj krosu MDF lub SDF, budynek numer budynku zespołu Hipodormu (od 1 do 14), kondygnacja parter (0) lub 1 (piętro), typ gdzie litery oznaczają: K podtynkowe gniazdo dedykowane dla sieci komputerowej, T podtynkowe gniazdo dedykowane dla sieci telefonicznej, 14

15 Przykład numeracji gniazda: MDF.2.0.K.3 S natynkowe gniazdo montowane w przestrzeni sufitu podwieszanego, dedykowane dla urządzeń dostępowych systemów bezprzewodowych jak bezprzewodowa sieć komputerowa czy telefonia bezprzewodowa. Należy także zaznaczyć, że według tego samego systemu są numerowane gniazda abonenckie systemu telewizji kablowej, gdzie typ gniazda przyjęto oznaczać TV. W ramach niniejszego opracowania projektuje się wyposażenie systemu okablowania strukturalnego w kable połączeniowe w szafach w punktach dystrybucyjnych. Szczegóły (typy i długości) pokazano w zestawieniu materiałów w poszczególnych krosach Uwagi odnośnie zakończeń okablowania strukturalnego na krosach 1. Szczegółową lokalizacje szaf w punktach dystrybucyjnych pokazano na rysunkach nr 1 i Potwierdzić z Użytkownikiem aktualność zagospodarowywania poszczególnych krosów. 3. W porozumieniu i w uzgodnieniu z Użytkownikiem określić sposób grupowania kabli na patch panelach Przyłącza obiektu do sieci zewnętrznych Przyłączenie obiektu do: sieci telekomunikacyjnej operatora telekomunikacyjnego (TP S.A.), sieci operatora internetowego, sieci operatora telewizji kablowej (TPS.A, UPC, inni). nastąpi po podpisaniu odpowiednich umów o świadczeniu usługi, pomiędzy konkretnym, wybranym w przetargu operatorem a Użytkownikiem. Operator we własnym zakresie i na własny koszt doprowadzi łącza do obiektu. Obecnie na terenie hipodromu jest sieć telekomunikacyjna Telekomunikacji Polskiej S.A. W istniejącym budynku stajni na granicy z budynkiem nr 2 jest zakończony kabel TP S.A. W związku z tym, że następują zmiany zagospodarowania terenu zespołu hipodromu, sieć TP S.A. wymaga przebudowy. Odtwarza się sieć kablową TP S.A. w zbiorczej kanalizacji kablowej szczegóły w projekcie Zewnętrznych sieci teletechnicznych. Do Przełącznicy Głównej (PG) odtwarza się istniejący kabel TP S.A. o pojemności 30 p. 15

16 3.7. Układanie instalacji Na ciągach głównych na korytarzach w przestrzeni sufitu podwieszonego przewidziano montaż wspólnego zespołu korytek dla potrzeb układania wszystkich instalacji teletechnicznych. Przewidziano wykonanie półek na wspornikach z korytkami KM100x62 i KM50x62 na każdej półce. Trasy zespołów korytek na ciągach głównych i ich zagospodarowanie pokazano na rysunkach nr 1 i 2. Dla potrzeb układania okablowania w pionie przewidziano w obiekcie wykonanie pionów instalacyjnych, w których ułożyć korytka instalacyjne: KM100x62 według dyspozycji na rysunkach. W pomieszczeniu krosu MDF-2 ułożyć dodatkowe korytka KM100x62. Na odcinkach od ciągów głównych w korytarzach do pomieszczeń kable ułożyć w rurkach lub ułożyć pojedyncze korytka instalacyjne KM100x62 lub KM50x62 (według potrzeb). Na odcinku skrzyżowania tych korytek z kanałem wentylacyjnym przerwać układanie korytka KM, a kable na tym odcinku ułożyć nad kanałem wentylacyjnym w rurkach ochronnych peschel. Uwagi: 1. Dokonać szczegółowej koordynacji branżowej na etapie przed przystąpieniem do wykonawstwa wszystkich instalacji w przestrzeniach sufitów podwieszonych i pod trybuną. Trasy korytek teletechnicznych i ich lokalizację podać innym branżom i ustalić wspólnie szczegółowe rozmieszczenie poszczególnych instalacji. Na rysunkach nr 9, 10 i 11 pokazano szczegóły związane z rozplanowaniem lokalizacji poszczególnych instalacji w danych miejscach. 2. Wszystkie ciągi korytek instalacyjnych montować po wykonaniu kanałów wentylacyjnych, zgodnie z uwagami podanymi na rysunku nr 1. Od przestrzeni sufitu podwieszonego do podtynkowych przyłączy okablowania strukturalnego, instalacje układać w rurkach pod tynkiem lub na tynku w przypadku przyłączy natynkowych. Instalacje okablowania strukturalnego według niniejszego opracowania układać zgodnie z załączonymi schematami i planami instalacji w korytkach kablowych KM w przestrzeniach sufitów podwieszonych w koordynacji z kablami pozostałych branż. Krótkie odcinki okablowania w sufitach podwieszonych wykonać w rurkach giętkich RVKL. 16

17 3.8. Rozwiązania szczegółowe okablowania strukturalnego Założenia do projektu - wytyczne instalacyjne: o Lokalizacja, ilość i wielkość stanowisk roboczych wynika z zagospodarowania pomieszczeń i uzgodnień z Użytkownikiem. o Wszystkie elementy pasywne składające się na okablowanie strukturalne muszą być oznaczone nazwą lub znakiem firmowym, tego samego producenta okablowania i pochodzić z jednolitej oferty reprezentującej kompletny system w takim zakresie, aby zostały spełnione warunki niezbędne do uzyskania bezpłatnego certyfikatu gwarancyjnego w/w producenta. o System okablowania ma posiadać wydajność klasy EA potwierdzoną przez niezależne laboratoria badawcze, wg standardów: ISO / IEC 11801: draft AMD2 (Class EA Permanent Link), Draft EN :2007 amendment ClassEA, ANSI/EIA/TIA-568-B o Aby zagwarantować powtarzalne parametry kategorii 6a oraz potwierdzić zgodność parametrów elektrycznych proponowanych modułów gniazd z obowiązującymi normami wymagane jest na etapie oferty przedstawienie odpowiednich certyfikatów wydanych przez niezależne laboratoria. o Środowisko, w którym będzie instalowany osprzęt kablowy jest środowiskiem biurowym i zostało ono sklasyfikowane jako łagodne według MICE zgodnie z EN :2007. o Prowadzenie kabli w korytarzu w kanałach kablowych pod sufitem, w pomieszczeniach w pionie do gniazda końcowego w rurce pod tynkiem ze sposobem montażu gniazd według wytycznych podanych na rysunkach. o Okablowanie zrealizowane w oparciu o nieekranowany moduł gniazda RJ45 kat. 6a. o Panele krosowe 24-portowe kategorii 6a muszą posiadać opcję inteligentnego zarządzania okablowaniem. o Zgodnie z wymaganiami norm każdy 4-parowy kabel ma być trwale zakończony na module gniazda RJ45 umieszczonym w gnieździe od strony użytkownika oraz na panelu krosowym w szafie. o Okablowanie poziome prowadzone będzie 4-parowym, skrętkowym kablem kategorii U/UTP o paśmie przenoszenia 5000MHz w osłonie niepalnej LSZH (średnica żyły: 23AWG, średnica zewnętrzna 7,6 mm). 17

18 o Okablowanie poziome światłowodowe prowadzone będzie kablem jednodomowym 4x9/125µm (dotyczy przyłączy do central sygnalizacji pożaru CSP-3 i CSP-4). o Nie przewiduje się montażu gniazd światłowodowych przy centralkach CSP i w szafach krosowych. Kable w szafach zakończone będą wtyczkami i zostaną włączone bezpośrednio w gniazdko kabla zewnętrznego. Z drugiej strony kable te zakończone będą bezpośrednio w CSP. o W fazie projektowej należy skonfigurować gniazda końcowe okablowania strukturalnego tak, aby spełniały wymagania kategorii 6a/klasy EA. o Obiekt obsługiwany jest przez kros MDF-2 (2 x szafa stojąca 42U x800) oraz kros SDF-2 (szafa stojąca 42U x800) co pokazano na podkładach i rysunkach dołączonych do projektu. o Kros MDF-2 połączony jest z krosem MDF-2 okablowaniem szkieletowym światłowodowym wielodomowym i jednomodowym. o Okablowanie szkieletowe zaprojektowane zostało w oparciu o wielomodowy kabel OM3 uniwersalny 24x50/125/250µm, pasmo 1500/500, tłumienie 2.7/0.7dB, luźna tuba, żel, LSOH oraz w oparciu o kabel jednomodowy 12x9/125µm, LSOH. Dodatkowo kabel musi posiadać powłokę antygryzoniową, wykończoną w postaci włókien szklanych. o System okablowania szkieletowego światłowodowego ma posiadać wydajność klasy OF 2000 i być wykonany w oparciu o interfejs LC w konfiguracji wtyk adapter wtyk. o Okablowanie szkieletowe telefoniczne zaprojektowane zostało w oparciu o kabel U/UTP 50 par kategorii 3, drut 24AWG 100 Ohm, LSZH. o Zakończenie kabli wieloparowych zaprojektowano na panelach telefonicznych 50 Port RJ45, UTP (50x2pary), PCB, 1U z rozszyciem jednej pary na porcie. o Punkt końcowy PEL oparty został na płycie czołowej z możliwością montażu dwóch modułów gniazd RJ45 w uchwycie do osprzętu Mosaic (45x45). W celu zagwarantowania jak najwyższych marginesów pracy i zapasów parametrów transmisyjnych nie dopuszcza się rozwiązań złożonych z elementów różnych producentów, (tj. kabla, gniazd, kabli krosowych, itp.). Aby zagwarantować rzeczywiste i powtarzalne parametry Kategorii 6a oraz potwierdzić zgodność proponowanego rozwiązania z najnowszymi edycjami obowiązujących standardów międzynarodowych i niezależność od dostawcy komponentów wymagane jest na etapie oferty przedstawienie odpowiednich certyfikatów wydanych przez niezależne laboratoria. 18

19 3.9. Struktura systemu okablowania strukturalnego Zadaniem instalacji teleinformatycznej jest zapewnienie transmisji danych poprzez okablowanie Klasy EA / Kategorii 6a. Instalacja obejmuje 169 nieekranowanych linii teleinformatycznych rozmieszczonych w budynku Okablowanie poziome System okablowania strukturalnego miedzianego, poziomego w zakresie pojedynczych komponentów jak i całego łącza, musi zapewnić parametry klasy EA (kategorii 6a) według standardów: ISO / IEC 11801: AMD1:2008 (Class EA Channel) + draft AMD2 (Class EA Permanent Link), Draft EN :2007 amendment ClassEA, ANSI/EIA/TIA-568-B Należy zastosowań okablowanie w pełni nieekranowane. Zastosowanie rozwiązania klasy EA zapewni niezawodną transmisję z przepływnością do 10GBase-T (10Gbit/s) w całym kanale transmisyjnym do 100m. W budynku przewidziano zainstalowanie przyłączeniowych punktów logicznych składających się z dwóch lub trzech nieekranowanych modułów RJ45 kat. 6A. Złącza RJ45 należy zamontować w gniazdach z płaskimi pokrywami. Punkt logiczny (PEL) występuje w następującej konfiguracji: Konfiguracja: gniazdo teleinformatyczne 2xRJ45, 3xRJ45 z możliwościami transmisyjnymi danych do 500MHz. Gniazdo ma być zamocowane w zależności od miejsca pod tynkiem lub na tynku. Ze względu na warunki budowy i status budynku okablowanie poziome zostanie rozprowadzone w nowo projektowanych kanałach kablowych w przestrzeni sufitu podwieszanego. Prowadzenie kabla do gniazda końcowego w rurce podtynkowo. Do budowy okablowania należy zastosować kable w powłokach niepalnych LSZH (ang. Low Smog Zero Halogen). Przy prowadzeniu tras kablowych zachować bezpieczne odległości od innych instalacji zgodnie z normą BN-84/ W przypadku długich traktów, gdzie kable sieci teleinformatycznej i zasilającej biegną równolegle do siebie, należy zachować 200mm odległości między instalacjami. Stosując metalowe przegrody, odległość można zmniejszyć do 50mm. WYMAGANE PARAMETRY KABLA TELEINFORMATYCZNEGO: W celu minimalizacji przesłuchów obcych (alien crosstalk) pomiędzy sąsiednimi kablami skrętkowymi w wiązce, kabel musi posiadać zewnętrzny kształt spiralny. Dodatkowo w celu zmniejszenia zjawiska naskórkowości przepływającego prądu o wysokiej częstotliwości, 19

20 pomiędzy miedzianymi żyłami skrętki a ich izolacją muszą znajdować się pęcherzyki powietrza. Parametry: UTP Budowa kabla: 4 x 2 x 0,57mm (23 AWG); Nominalna średnica zewnętrzna: 7,6mm; Promień gięcia podczas instalacji: 8 x średnica zewnętrzna; Promień gięcia po instalacji: 4 x średnica zewnętrzna; Właściwości ogniowe: IEC ; IEC 61034; IEC ; Siła wciągania kabla: 110N; Ilość w opakowaniu: 305m; Nominalna Prędkość Propagacji (NVP): 65%; Temperatura transportu i magazynowania: -20 C 75 C Temperatura instalacji: 4 C 50 C; Temperatura pracy: -20 C 75 C. Ilość punktów przyłączeniowych kat. 6A dołączonych do poszczególnych punktów dystrybucyjnych: Kros Ilość gniazd razem Ilość gniazd komputerowych (oznaczonych K) Ilość gniazd telefonicznych (oznaczonych T) Ilość gniazd dla punktów dostępowych dla systemów bezprzewodowych (oznaczonych S) Ilość przyłączy podwójnych Ilość przyłączy potrójnych natynkowych podtynkowych podtynkowych (systemy Razem bezprzewodowe) MDF SDF Razem Gniazda przyłączeniowe RJ45 Gniazda przyłączeniowe RJ45 należy wyposażyć w moduły kategorii 6A nieekranowane. Każdy moduł RJ45 musi mieć niezależną konstrukcję. Montaż żył skrętki w module RJ45 musi odbywać się w technologii IDC przy wykorzystaniu narzędzia uderzeniowego SENSOR. Na module RJ45 musi znajdować się wytłoczona nazwa producenta oraz oznaczenie kategorii komponentu. Konstrukcja modułów RJ45 powinna zapewniać minimalny rozplot żył w parze (max 10mm) oraz możliwość zdjęcia izolacji na jak najkrótszym odcinku. Moduł RJ45 musi zapewnić kompensację sprzętową przesłuchów przy wysokich częstotliwościach. Moduł musi zapewnić możliwość zakończenia kabla skrętkowego typu drut oraz linka, ze średnicą zakańczanych żył 22 24AWG. Należy zapewnić złącza, w których skrętka jest 20

21 montowana bezpośrednio w module RJ45, bez pośrednictwa wymiennych, rozłączalnych mechanicznie wkładek, wprowadzających dodatkowe miejsce styku w kanale transmisyjnym, pogarszając jego parametry. Wymagane jest, aby element płytki drukowanej, każdego modułu RJ45 w procesie produkcji był strojony za pomocą promienia laserowego tzw. laser trimmer, w celu zapewnienia optymalnych parametrów transmisyjnych złącza. Każde złącze RJ45 musi być wyposażone w kapsułkę z tworzywa sztucznego domieszkowanego cząsteczkami węgla w celu zmniejszenia przesłuchów obcych pochodzących ze sąsiednich złączy. Dopuszcza się inne metody produkcji i kontroli modułu RJ45 pod warunkiem zapewnienia parametrów opisanych powyżej. Moduł RJ45 musi zapewniać możliwość rozszycia kabla według schematu T568A i T568B. W celu montażu złączy w różnych systemach osprzętu elektroinstalacyjnego, złącza RJ45 muszą posiadać standard mechanicznego montażu typu keystone. Złącza tego samego typu należy zastosować w panelach rozdzielczych Sieć szkieletowa Aby zapewnić możliwość przesyłania nie tylko aktualnie stosowanych protokołów transmisyjnych, ale również długi okres działania sieci, z odpowiednim zapasem pasma przenoszenia, jako medium transmisyjne w budynku nr 2 należy zastosować kabel światłowodowy wielomodowy 50/125µm z włóknami kategorii OM3. Zaprojektowane połączenia światłowodowe umożliwia transmisję protokołu 1000Base-SX oraz 10GBase-SR. Okablowanie szkieletowe sieci zostanie wykonane w oparciu o technologię światłowodową przy wykorzystaniu następujących kabli: wielomodowych (MM 50/125µm OM3) 24-włóknowych (24G), jednodomowych (SM 9/125µm) 12-włóknowych (12J). Połączenia należy wykonać przy użyciu kabli uniwersalnych o konstrukcji luźnej tuby w powłoce zewnętrznej LSOH. Dodatkowo kabel musi posiadać powłokę antygryzoniową wykonaną w postaci włókien szklanych. Włókna światłowodowe zostaną zakończone złączami w technologii spawania w standardzie LC. Zastosowanie łączy wielomodowych OM3, umożliwia uruchomienie na nich aplikacji transmisyjnych działających z przepływnościami 10Gb/s, na dystansie do 300m. Dla potrzeb połączeń zewnętrznych z pozostałymi obiektami hipodromu projektuje się kable jednodomowe. Kable te będą wykorzystywane dla różnorodnych połączeń w tym połączeń central sygnalizacji pożaru (CSP) na terenie zespołu hipodromu. Centrale CSP wymagają połączeń w zamkniętej pętli. 21

22 3.10. Sieć telefoniczna Należy wykonać łącza telefoniczne pomiędzy PG a szafą MDF-2 i SDF-2. Przy realizacji łączy telefonicznych zaplanowano wykorzystanie systemu okablowania poziomego oraz paneli telefonicznych 50-portowych. Szkieletowe kable wieloparowe należy rozszyć w punktach dystrybucyjnych, na zamontowanych w szafach panelach telefonicznych wyposażonych w porty RJ45 (rozszycie kabla wieloparowego w konfiguracji 1 para na porcie). Takie rozwiązanie umożliwia skierowanie sygnału telefonicznego do odpowiedniego gniazda końcowego okablowania strukturalnego przez proste połączenie odpowiednich portów obydwu paneli. Panele telefoniczne powinny posiadać 50 portów RJ45 z możliwością rozszycia do dwóch par na każdy port. Każdy panel telefoniczny ma mieć wysokość montażową 1U i zawierać zintegrowaną prowadnicę, umożliwiającą przymocowanie kabli mających zakończenie na panelu Zmiana toru telefonicznego do transmisji sprowadza się to odpowiedniego krosowania sygnału za pomocą kabla zakończonego złączami RJ45. Kable telefoniczne Połączenie pomiędzy PG a punktami dystrybucyjnymi MDF-2 i SDF-2 należy wykonać kablami wieloparowymi nieekranowanymi, kategorii 3, w powłoce zewnętrznej LSZH. Należy użyć kabla 50-parowego. Schemat okablowania szkieletowego dla potrzeb sieci telefonicznych pokazano na rysunku nr 3. Parametry kabli telefonicznych: Średnica żyły: 0,51mm (24 AWG); Promień gięcia: 10 x średnica zewnętrzna; Impedancja falowa: 100Ω; Temperatura pracy: -20 C 70 C; Temperatura instalacji: -10 C 50 C; Właściwości ogniowe: IEC ; Parametry szczegółowe: 50par Średnica zewnętrzna: 16mm; Ciężar kabla: 300kg/km; Maksymalna siła wciągania kabla: 1000N; Punkt dystrybucyjny Punkty dystrybucyjne należy wykonać w postaci odpowiedniej ilości szaf dystrybucyjnych stojących 19 42U, 800/800/2030mm (szer./gł./wys.), nośność 400kg, kolor RAL 9005,drzwi 22

23 szklane z metalową ramą, osłony boczne i tylnia pełne, cokół o wysokości 120mm. Drzwi oraz osłony szafy muszą być wyposażone w zamek. Konstrukcja szafy musi umożliwiać całkowite zdemontowanie elementów ramy nośnej, które musza być łączone za pomocą śrub. Szafa musi posiadać w podstawowej konstrukcji 4 otwory do wprowadzania kabli instalacyjnych (jeden w podłodze, jeden w dachu i dwa w ścianie tylniej). W komplecie z szafą należy dostarczyć takie elementy jak: zaślepki otworów wprowadzania kabli, przepust szczotkowy do zainstalowania w otworze kablowym, stopki, zestaw śrub montażowych. Wyposażenie poszczególnych punktów dystrybucyjnych: Listwa zasilająca 8x230V z wyłącznikiem. Panel wentylacyjny. Panele i uchwyty porządkujące przebiegi kabli krosowych 19"/1U. Półki na urządzenia aktywne Panele rozdzielcze kat. 6A UTP, 24xRJ45, z możliwością przystosowania do systemu monitorowania i zarządzania okablowaniem strukturalnym. Panel światłowodwe 19"/1U ze złączami LC duplex. Panel rozdzielczy kat.3 19"/1U RJ45 PCB UTP. Wyposażenie oraz ilosci szaf w poszczególnych punktach dystrybucyjnych według specyfikacji. Ilości łączy kategorii 6a UTP dołączonych do poszczególnych punktów dystrybucyjnych: Kros Ilość gniazd razem Ilość gniazd komputerowych (oznaczonych K) Ilość gniazd telefonicznych (oznaczonych T) Ilość gniazd dla punktów dostępowych dla systemów bezprzewodowych (oznaczonych S) MDF SDF Razem Panele rozdzielcze RJ45 Należy zastosować panele rozdzielcze nieekranowane 19 o wysokości 1U i pojemności 24xRJ45. Należy zastosować złącza RJ45 tej samej technologii jak w gniazdach przyłączeniowych. W celu łatwego skalowania systemu panele powinny posiadać konstrukcję modularną, co umożliwi wypełnienie ich modułami RJ45 w dowolnym stopniu. W celu minimalizacji przesłuchów obcych, ułożenie portów w panelu musi być zrealizowane w sposób niesymetryczny, porty musza być ułożone naprzemiennie na ramionach litery V, nie 23
