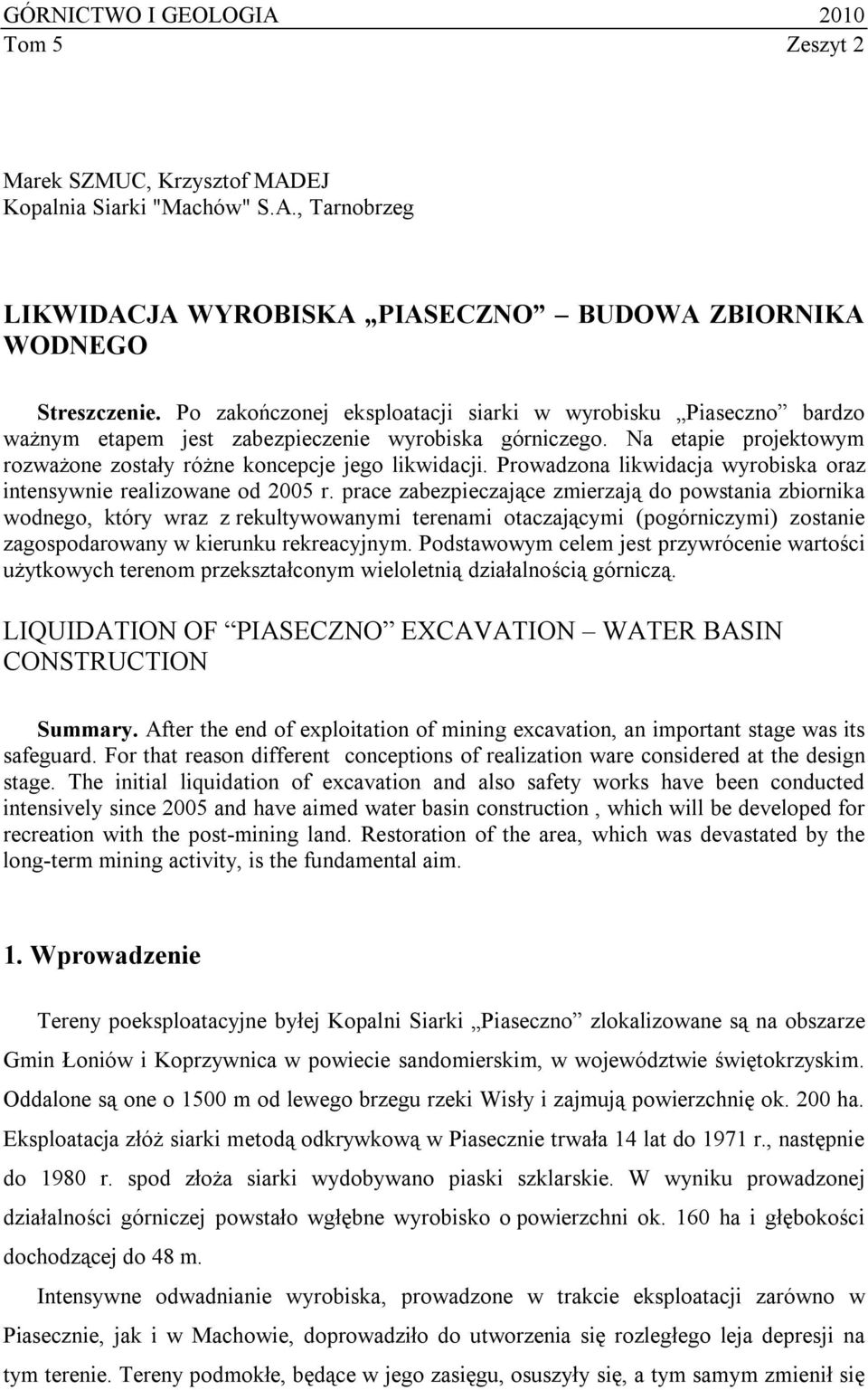

1 GÓRNICTWO I GEOLOGIA 2010 Tom 5 Zeszyt 2 Marek SZMUC, Krzysztof MADEJ Kopalnia Siarki "Machów" S.A., Tarnobrzeg LIKWIDACJA WYROBISKA PIASECZNO BUDOWA ZBIORNIKA WODNEGO Streszczenie. Po zakończonej eksploatacji siarki w wyrobisku Piaseczno bardzo ważnym etapem jest zabezpieczenie wyrobiska górniczego. Na etapie projektowym rozważone zostały różne koncepcje jego likwidacji. Prowadzona likwidacja wyrobiska oraz intensywnie realizowane od 2005 r. prace zabezpieczające zmierzają do powstania zbiornika wodnego, który wraz z rekultywowanymi terenami otaczającymi (pogórniczymi) zostanie zagospodarowany w kierunku rekreacyjnym. Podstawowym celem jest przywrócenie wartości użytkowych terenom przekształconym wieloletnią działalnością górniczą. LIQUIDATION OF PIASECZNO EXCAVATION WATER BASIN CONSTRUCTION Summary. After the end of exploitation of mining excavation, an important stage was its safeguard. For that reason different conceptions of realization ware considered at the design stage. The initial liquidation of excavation and also safety works have been conducted intensively since 2005 and have aimed water basin construction, which will be developed for recreation with the post-mining land. Restoration of the area, which was devastated by the long-term mining activity, is the fundamental aim. 1. Wprowadzenie Tereny poeksploatacyjne byłej Kopalni Siarki Piaseczno zlokalizowane są na obszarze Gmin Łoniów i Koprzywnica w powiecie sandomierskim, w województwie świętokrzyskim. Oddalone są one o 1500 m od lewego brzegu rzeki Wisły i zajmują powierzchnię ok. 200 ha. Eksploatacja złóż siarki metodą odkrywkową w Piasecznie trwała 14 lat do 1971 r., następnie do 1980 r. spod złoża siarki wydobywano piaski szklarskie. W wyniku prowadzonej działalności górniczej powstało wgłębne wyrobisko o powierzchni ok. 160 ha i głębokości dochodzącej do 48 m. Intensywne odwadnianie wyrobiska, prowadzone w trakcie eksploatacji zarówno w Piasecznie, jak i w Machowie, doprowadziło do utworzenia się rozległego leja depresji na tym terenie. Tereny podmokłe, będące w jego zasięgu, osuszyły się, a tym samym zmienił się

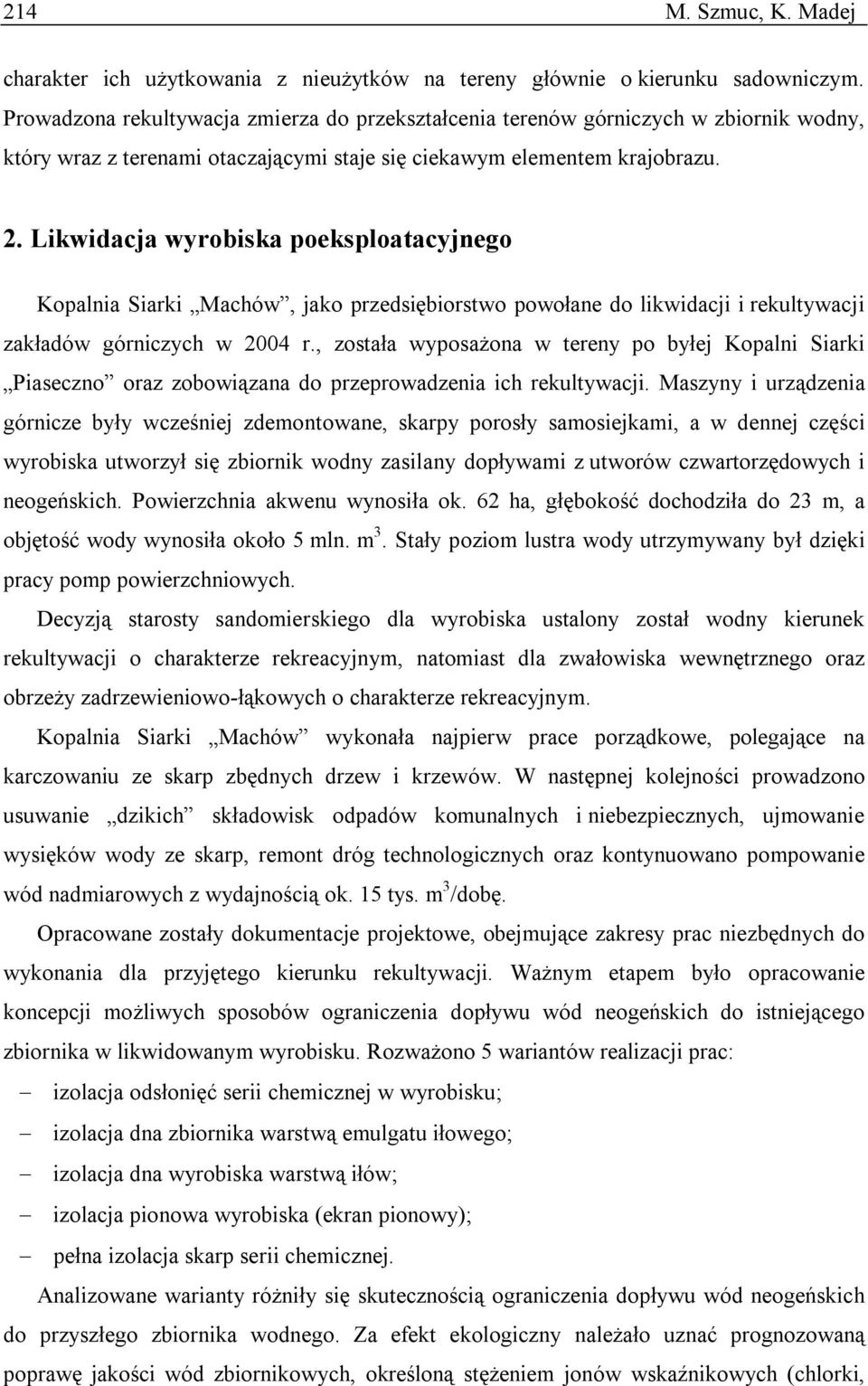

2 214 M. Szmuc, K. Madej charakter ich użytkowania z nieużytków na tereny głównie o kierunku sadowniczym. Prowadzona rekultywacja zmierza do przekształcenia terenów górniczych w zbiornik wodny, który wraz z terenami otaczającymi staje się ciekawym elementem krajobrazu. 2. Likwidacja wyrobiska poeksploatacyjnego Kopalnia Siarki Machów, jako przedsiębiorstwo powołane do likwidacji i rekultywacji zakładów górniczych w 2004 r., została wyposażona w tereny po byłej Kopalni Siarki Piaseczno oraz zobowiązana do przeprowadzenia ich rekultywacji. Maszyny i urządzenia górnicze były wcześniej zdemontowane, skarpy porosły samosiejkami, a w dennej części wyrobiska utworzył się zbiornik wodny zasilany dopływami z utworów czwartorzędowych i neogeńskich. Powierzchnia akwenu wynosiła ok. 62 ha, głębokość dochodziła do 23 m, a objętość wody wynosiła około 5 mln. m 3. Stały poziom lustra wody utrzymywany był dzięki pracy pomp powierzchniowych. Decyzją starosty sandomierskiego dla wyrobiska ustalony został wodny kierunek rekultywacji o charakterze rekreacyjnym, natomiast dla zwałowiska wewnętrznego oraz obrzeży zadrzewieniowo-łąkowych o charakterze rekreacyjnym. Kopalnia Siarki Machów wykonała najpierw prace porządkowe, polegające na karczowaniu ze skarp zbędnych drzew i krzewów. W następnej kolejności prowadzono usuwanie dzikich składowisk odpadów komunalnych i niebezpiecznych, ujmowanie wysięków wody ze skarp, remont dróg technologicznych oraz kontynuowano pompowanie wód nadmiarowych z wydajnością ok. 15 tys. m 3 /dobę. Opracowane zostały dokumentacje projektowe, obejmujące zakresy prac niezbędnych do wykonania dla przyjętego kierunku rekultywacji. Ważnym etapem było opracowanie koncepcji możliwych sposobów ograniczenia dopływu wód neogeńskich do istniejącego zbiornika w likwidowanym wyrobisku. Rozważono 5 wariantów realizacji prac: izolacja odsłonięć serii chemicznej w wyrobisku; izolacja dna zbiornika warstwą emulgatu iłowego; izolacja dna wyrobiska warstwą iłów; izolacja pionowa wyrobiska (ekran pionowy); pełna izolacja skarp serii chemicznej. Analizowane warianty różniły się skutecznością ograniczenia dopływu wód neogeńskich do przyszłego zbiornika wodnego. Za efekt ekologiczny należało uznać prognozowaną poprawę jakości wód zbiornikowych, określoną stężeniem jonów wskaźnikowych (chlorki,

3 Likwidacja wyrobiska Piaseczno budowa 215 siarczany), klasą jakości wód zbiornika oraz ilością soli zrzuconej z wodą nadmiarową odprowadzoną ze zbiornika do Wisły. Ważnym elementem porównawczej oceny analizowanych sposobów likwidacji wyrobiska pogórniczego było przyjęcie prawidłowych i jednoznacznych kryteriów oceny. Za takie uznano: możliwość zrealizowania założeń technicznych, czas potrzebny na wykonanie niezbędnych prac, koszty realizacji inwestycji, prawne i społeczne uwarunkowania realizacji analizowanych sposobów, prognozowany efekt ekologiczny. Do realizacji został przyjęty piąty wariant, polegający na wykonaniu pełnej izolacji skarp serii chemicznej. Zadanie to polegało na przykryciu masami ziemnymi (iłami), pozyskanymi z profilowania skarp (ok. 800 tys. m 3 ), serii chemicznej. W celu zapewnienia dobrej jakości iłów, konieczne było zebranie warstwy utworów czwartorzędowych o miąższości ok. 1 3 m przykrywających iły. Prace wykonywano sprzętem spycharkowym, a w rejonach, gdzie występował deficyt mas iłowych bądź droga ich przemieszczania była długa, wykorzystano transport samochodowy. Przemieszczone masy ziemne, pozyskane w trakcie profilowania skarp nadwodnych, formowane były do rzędnej m n.p.m., tj. ok. 1 m ponad lustro wody w wyrobisku. U tw ory czw artorzędowe H = 8-15 m +146,0 m npm - końcowe położenie zw. wody w zbiorniku Iły krakow ieckie H = 5-23 m Wapienie osiarkowane H = 5,9-7,5 m ,0 m npm - nadwodna część w arstwy izolacyjnej + 122,0 m npm - max. zw. w ody w zbiorniku przy formowaniu warstwy izolacyjnej Piaski baranow skie - masy ziemne do urabiania - zwietrzelina, namuły - kształtowana warstwa izolacyjna Rys. 1. Schemat izolacji skarp serii chemicznej Fig. 1. Diagram of scarp insulation of chemical series W II połowie 2009 r. zakończono wykonanie pełnej izolacji i rozpoczęto kształtowanie skarp powyżej rzędnej m n.p.m. Prace te polegają na formowaniu sprzętem

4 216 M. Szmuc, K. Madej spycharkowym docelowej części podwodnej i nadwodnej, w celu zapewnienia stateczności skarp. Zadanie to jest bardzo pracochłonne, gdyż grunt jest piaszczysty i zawodniony, dlatego wymaga wykonania solidnego poparcia. Zadanie to należy wykonać na całym obwodzie projektowanego zbiornika. Szacuje się, że łącznie przemieszczonych zostanie ok. 300 tys. m 3 mas ziemnych, a ich ostateczne zakończenie prac nastąpi w 2011 roku. Po wykonaniu pełnej izolacji skarp serii chemicznej, wskazane było niezwłoczne wyłączenie pomp powierzchniowych i umożliwienie samoczynnego wypełniania wyrobiska wodą do poziomu m n.p.m. Proces ten rozpoczął się we wrześniu 2009 r. i może trwać od 2 do 3 lat, w zależności od intensywności dopływu wód. Dla skrócenia tego czasu rozważono możliwość wykonania układu doprowadzającego wodę z Wisły. Wzrost wysokości zwierciadła wody w wyrobisku o 14 m utworzy dodatkowy napór i zmniejszy ryzyko napływu silnie zmineralizowanych wód neogeńskich z kierunku wschodniego. Wraz z osiągnięciem poziomu lustra wody w wyrobisku +138 m n.p.m., możliwe będzie podjęcie decyzji o wyłączeniu pompowania wód trzeciorzędowych w sąsiednim wyrobisku w Machowie. Głównym źródłem zasilania utworów wodonośnych jest infiltracja opadów atmosferycznych. Wisła oraz jej lewobrzeżny dopływ Koprzywianki stanowią podstawę drenażową dla wód podziemnych. Ważnym czynnikiem określającym warunki hydrogeologiczne w rejonie Piaseczna są opady atmosferyczne. Decydują one o wielkości zasilania czwartorzędowego piętra wodonośnego i równocześnie o ilości wód powierzchniowych odbieranych bądź gromadzonych w obrębie wyrobiska poeksploatacyjnego. Docelowe napełnienie wyrobiska Piaseczno (do poziomu rzędnej +146 m n.p.m.) niesie za sobą zagrożenie w postaci podtopienia terenów położonych w obrębie istniejącego obecnie leja depresji. Ochronę przed skutkami odbudowy stosunków wodnych może zapewnić właściwie zaprojektowany system melioracyjno-drenażowy terenów położonych w zasięgu leja depresji likwidowanych wyrobisk odkrywkowych w Machowie i Piasecznie. Obszar objęty zmianą położenia zwierciadła wody większą niż 1,0 m, zajmuje powierzchnię ok. 31 km 2. W przypadku wykonania projektowanego systemu melioracyjnodrenażowego obszary zagrożone podtopieniem praktycznie nie ujawnią się, a płytkie zaleganie zwierciadła wody (na głębokości od 0,5 do 1,0 m p.p.t.) może zająć powierzchnię około 1,6 km 2. W realnych warunkach o stałym bądź okresowym występowaniu obszarów

5 Likwidacja wyrobiska Piaseczno budowa 217 podtopień decydować będzie rzeczywiste natężenie opadów i czas ich trwania oraz lokalna deniwelacja. 3. Docelowe zagospodarowanie Zgodnie z przyjętym wodnym kierunkiem rekultywacji, w miejscu zabezpieczonego wyrobiska pogórniczego powstaje zbiornik wodny o powierzchni lustra wody ok. 160 ha, głębokości ok. 40 m oraz szacunkowej pojemności ok. 31 mln. m 3. Skarpy i obrzeża o pow. ok. 50 ha zostaną przystosowane do nowych funkcji związanych z planowaną rekreacją i obsługą turystyczno-gastronomiczną. Tereny otaczające wyrobisko zostaną odpowiednio ukształtowane i dostosowane do rekreacyjnej funkcji, jaką będzie w przyszłości pełnił zbiornik w Piasecznie. Zapewniona zostanie także odbudowa biologiczna skarp nadwodnych i płaszczyzny abrazyjnej oraz terenów przyległych do wyrobiska. Prace te będą miały za zadanie zabezpieczenie przyszłego zbiornika przed skażeniem jego wód na skutek spływu powierzchniowego i podziemnego z terenów użytkowanych rolniczo. Głównymi elementami nadającymi zbiornikowi i terenom przyległym funkcje rekreacyjne będą: plaże, obszary obsługi terenów rekreacyjnych, bazy sprzętu wodnego, pole namiotowe i baza rekreacyjno-turystyczna. Wokół wyrobiska istniejący drzewostan wraz z nowymi nasadzeniami drzew i krzewów będzie tworzył dodatkową odbudowę biologiczną. Wraz z zalesionym zwałowiskiem zewnętrznym i wewnętrznym stanowić będą dodatkową atrakcję krajobrazową. Zaadaptowane drogi technologiczne oraz będąca w budowie droga wzdłuż skarpy zachodniej i północnej wspólnie stanowić będą połączenie z istniejącymi drogami lokalnymi, tworząc tym samym układ komunikacyjny przyszłego zbiornika.

6 218 M. Szmuc, K. Madej Rys. 2. Planowane zagospodarowanie terenów pogórniczych byłej Kopalni Siarki Piaseczno według MPZP gminy Łoniów i Koprzywnica Fig. 2. Pnanned post-mining managemant of former o Sulphure Mine according to MPZP in Łoniów and Koprzywnica boroughs 4. Podsumowanie Wykonanie pełnej izolacji serii chemicznej, docelowe ukształtowanie skarp, wykonanie powierzchni abrazyjnej oraz wprowadzenie roślinności ochronnej przywróci wartości użytkowe terenom górniczym. Utworzenie nowego, atrakcyjnego akwenu o rozwiniętej linii brzegowej, z plażami, wypożyczalnią sprzętu wodnego oraz dobrym układem komunikacyjnym, przyczyni się do znacznego podniesienia wartości byłych terenów górniczych. Za atrakcyjnością zbiornika wodnego w Piasecznie przemawia zróżnicowana morfologia zalesionego zwałowiska zewnętrznego oraz urozmaicony kształt wyrobiska, co skłania do zagospodarowania w kierunku rekreacyjnym. Obiekt ten nie tylko stanie się miejscem atrakcyjnego wypoczynku ludzi, ale, jak każde siedlisko wodne, podniesie walory środowiskowe otaczającego terenu. Znacząco powiększy się bowiem bioróżnorodność siedliskowa (od siedlisk suchych i jałowych do siedlisk wodnych czy bagiennych) zwiększy się liczba gatunkowa o gatunki hydrofilne, ptactwo wodne, co wpływa dodatkowo na podniesienie atrakcyjności. Likwidacja byłej Kopalni Siarki Piaseczno przez utworzenie zbiornika wodnego spowoduje odbudowę zwierciadła wód gruntowych w obrębie istniejącego leja depresji.

7 Likwidacja wyrobiska Piaseczno budowa Wnioski Prowadzona rekultywacja wyrobiska poeksploatacyjnego przyczyni się do jego zagospodarowania, a tereny otaczające zostaną uporządkowane i pełnić będą rolę rekreacyjną oraz wypoczynkową. Tereny przekształcone działalnością górniczą stają się obiektami biologicznie czynnymi, stwarzając szansę ich dalszego użytkowania. BIBLIOGRAFIA 1. Burchard T., Hałdus A., Kirejczyk J. i in.: Ekspertyza określająca warunki technicznoekonomiczne wariantowego sposobu zabezpieczenia terenów w zasięgu leja depresji w zależności od różnych poziomów docelowego lustra wody w wyrobisku Piaseczno. SIGMA BP, Tarnobrzeg Kirejczyk J., Burchard T. i in.: Opracowanie zmian planów zagospodarowania przestrzennego gmin Łoniów i Koprzywnica w zakresie wynikającym z planowanej likwidacji i zagospodarowania wyrobiska Piaseczno. OBR PS Siarkopol, Tarnobrzeg Kirejczyk J., Matuszewski J. i in.: Ekspertyza dotycząca możliwych sposobów ograniczenia dopływu wód neogeńskich do zbiornika w likwidowanym wyrobisku Kopalni Siarki Piaseczno. Etap I i II. Hydroprojekt Sp. z o.o., Warszawa Witczak S., Adamczyk A.: Prognoza skutków hydrogeologicznych likwidacji wyrobiska Kopalni Siarki Machów część hydrotermiczna. Wydawnictwo AGH, Kraków Abstract Recenzent: Dr hab. inż. Marek Pozzi, prof. nzw. w Pol. Śl. After the end of exploitation of mining excavation, an important stage was its safeguard. For that reason different conceptions of realization ware considered at the design stage. The initial liquidation of excavation and also safety works have been conducted intensively since 2005 and have aimed water basin construction, which will be developed for recreation with the post-mining land. Restoration of the area, which was devastated by the long-term mining activity, is the fundamental aim. For excavation Piaseczno the construction of water reservoir has been decided. The paper presents methods of liquidation of excavation by water filing and project of land development of the region in the vicinity of liquidated mine. Created reservoir will have recreational functions with camping, rental of water equipment and beaches.
