Fotowoltaika - jak zamienić fotony na prąd?

Transkrypt

1 Fotowoltaika - jak zamienić fotony na prąd? Jacek.Szczytko@fuw.edu.pl Wydział Fizyki UW

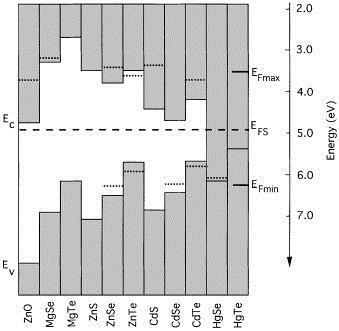

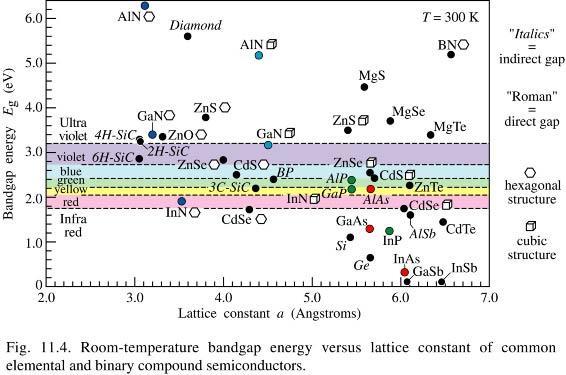

2 Przerwa energetyczna

3 Bandgap engineering Valence band offset

4 Studnia Kwantowa AlGaAs GaAs AlGaAs E g1 E g2 E g

5 Studnia Kwantowa AlGaAs GaAs AlGaAs AlGaAs GaAs AlGaAs E g1 E g2 E g

6 Studnia Kwantowa AlGaAs GaAs AlGaAs

7 Studnia Kwantowa

8 Studnia Kwantowa elektrony dziury

9 Studnia Kwantowa elektrony hn dziury

10 Studnia Kwantowa elektrony hn dziury

11 Studnia Kwantowa elektrony U hn dziury

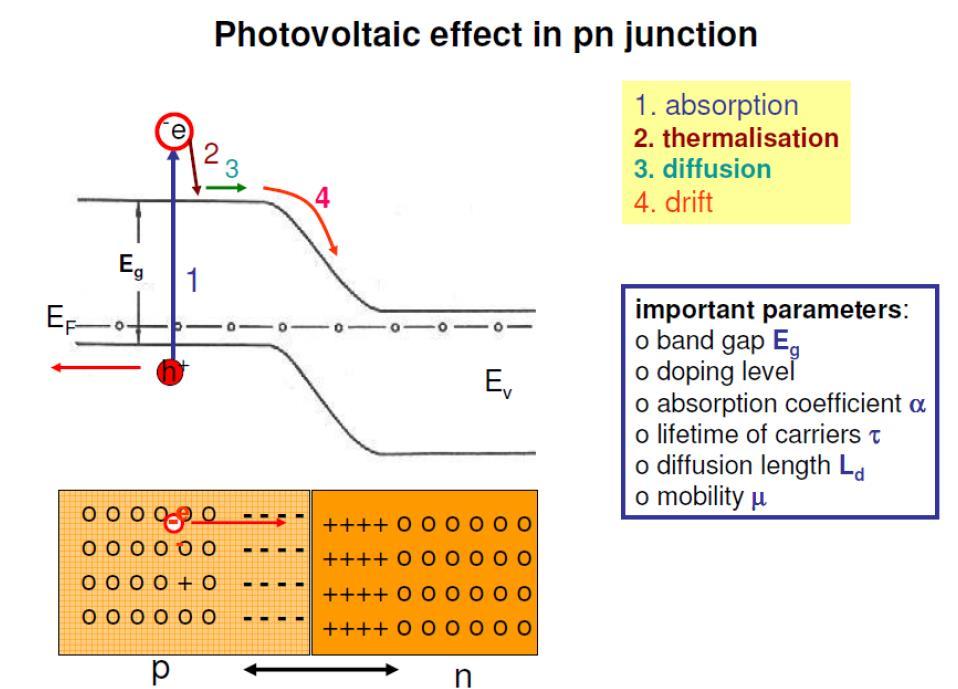

12 Fotowoltaika

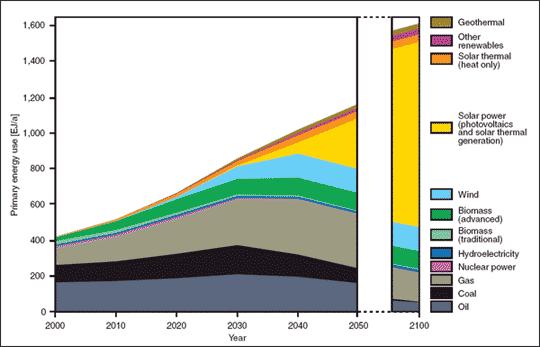

13 Źródła energii German Advisory Council on Global Change

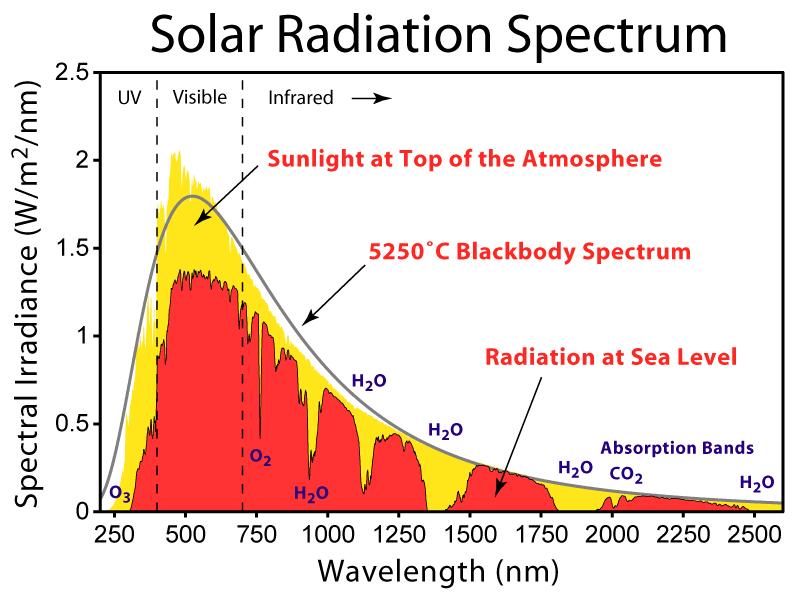

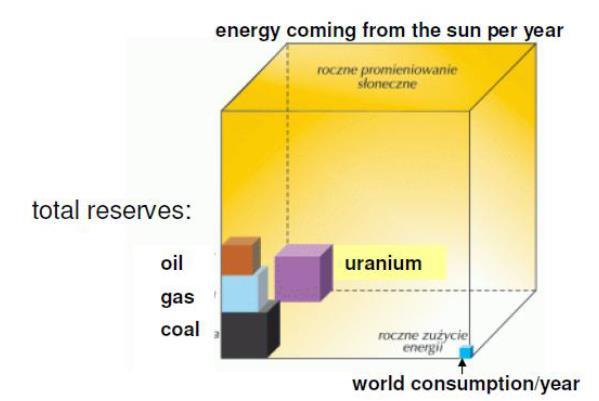

14 Źródła energii Ziemskie źródła ropy naftowej są szacowne na 3 tryliony baryłek i zawierają J energii, którą Słońce dostarcza do Ziemi w 1,5 dnia. Ilość energii, którą ludzkość zużywa rocznie wynosi około J, Słońce dostarcza ją w ciągu godziny. Moc, która Słońce dostarcza ciągle do Ziemi, TW, jest znacznie większa od wszystkich innych form energii. 2020: Szacowane potrzeby ludzkości to 20 TW! Prof. M. Kamińska

15 Źródła energii Słońce:

16 Źródła energii Obszar potrzebny do produkcji 20 TW w samej PV: 6 miejsc, każde 250 x 250 km 2 produkujące 3.3 TW Prof. M. Kamińska

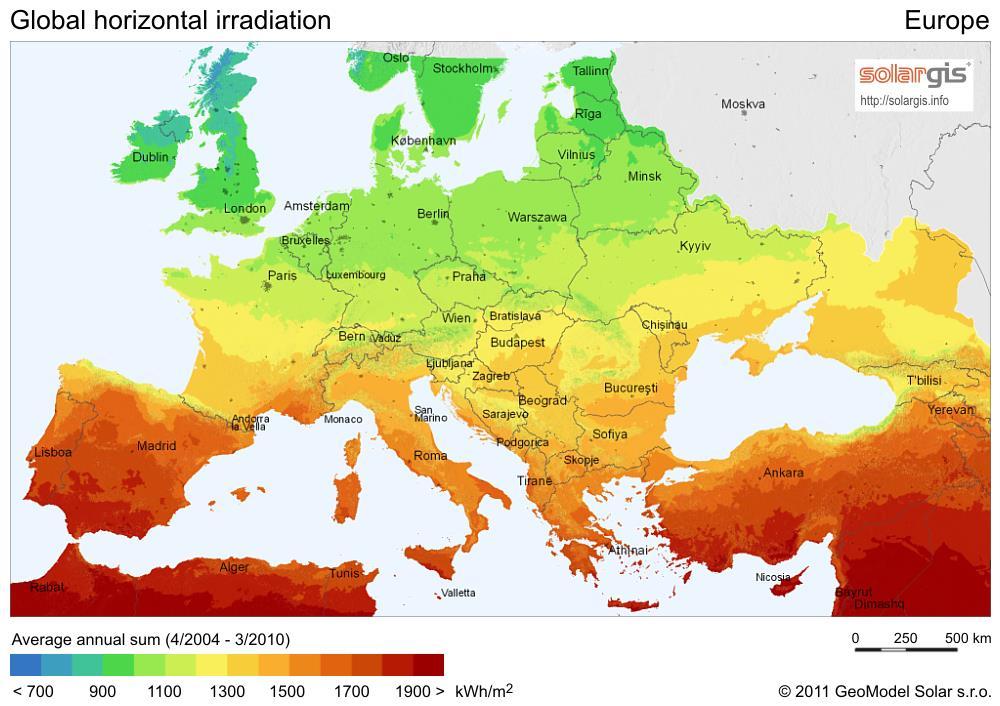

17 Źródła energii Obszar potrzebny do produkcji 20 TW w samej PV: 6 miejsc, każde 250 x 250 km 2 produkujące 3.3 TW Prof. M. Kamińska

18 Źródła energii Moc wytwórcza zainstalowanych urządzeń fotowoltaicznych na całym świecie do 2010 r. Całkowita moc osiągnęła 40 GW w 2010 r. ŹRÓDŁO: European Photonics Industry Consortium (EPIC) report, Prof. M. Kamińska

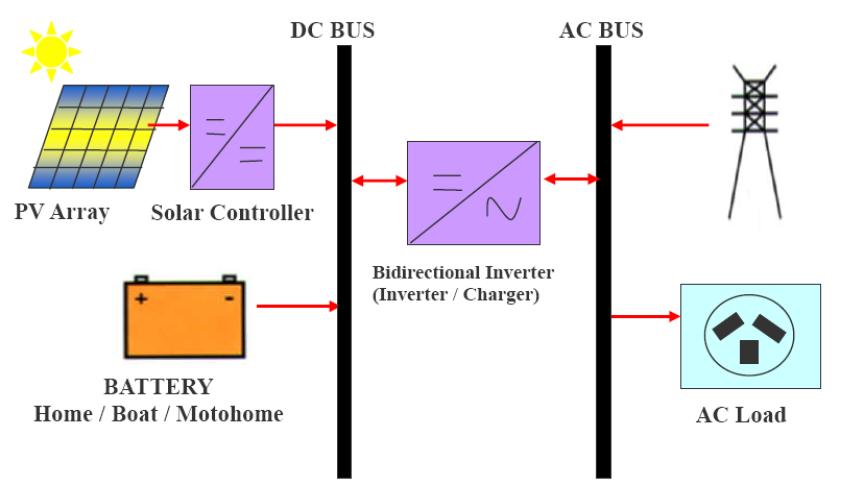

19 Fotowoltaika Prof. M. Kamińska

20 Fotowoltaika Pierwsze złącze komercyjne 20% Mono-Si(100cm²) Prawo dla energii odnawialnych, Niemcy Program dachowy dla domków prywatnych, Japonia 1990: 1/3 thin-film, c-si, mc-si 2007: > 90% c-si & mc-si! Pierwsze złącze laboratoryjne 20% Mono- Si (4cm²) Prof. M. Kamińska

21 Fotowoltaika Krzywa cen modułów PV z krystalicznego krzemu Prof. M. Kamińska

22

23 Metoda Czochralskiego

24 Metoda Czochralskiego

25 Fotowoltaika

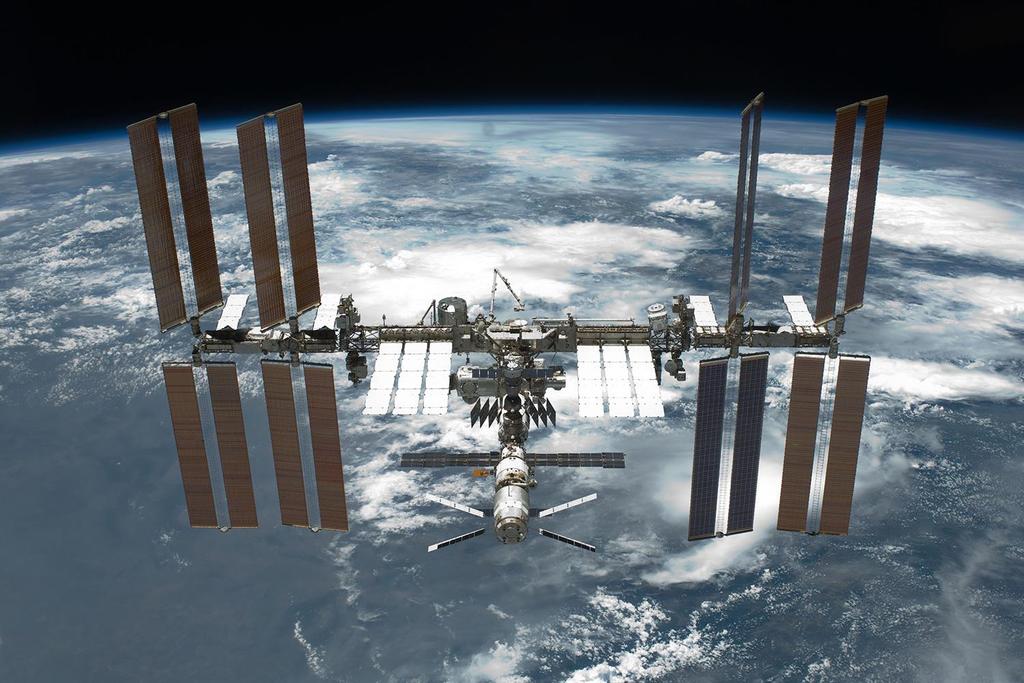

26 Fotowoltaika

27 Fotowoltaika Metallurgical grade silicon is commercially prepared by the reaction of high-purity silica with wood, charcoal, and coal in an electric arc furnace using carbon electrodes. At temperatures over 1,900 o C, the carbon in the aforementioned materials and the silicon undergo the chemical reaction: SiO C Si + 2 CO

28 Fotowoltaika Komórka fotowoltaiczna z monokrystalicznego Si

29 Fotowoltaika

30 Fotowoltaika

31 Fotowoltaika

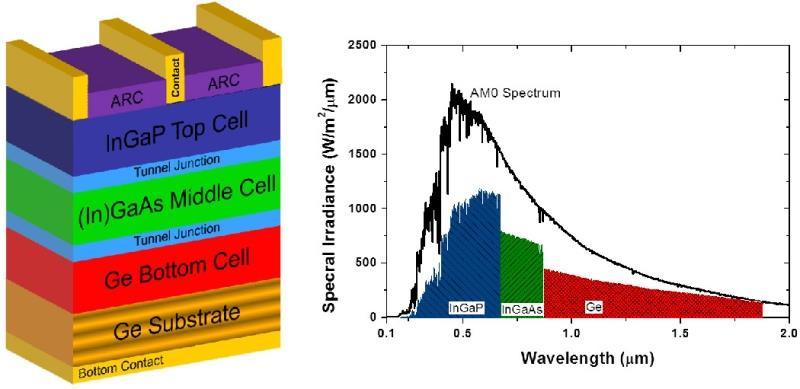

32 Fotowoltaika Solar-cell-efficiency enhancement using nanostructures

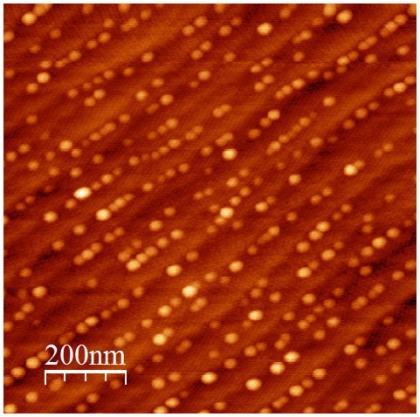

33 Plazmonika The Lycurgus Cup (glass; British Museum; 4th century A. D.) Au hydrosols prepared by M. Faraday, 1857, Royal Institution. Working monk, 1480, Norwich, Anglie

34 Plazmonika G. Walters et al., J. Mater. Chem

35 Plazmonika Jiří Pfleger Institute of Macromolecular Chemistry AS CR Prague, Czech Republic

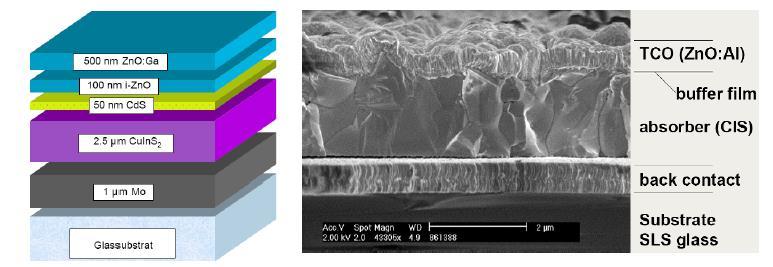

36 Energia Cu(In,Ga)Se 2 (also called CIGS) compound semiconductor solar electricity conversion efficiency of 12.8%

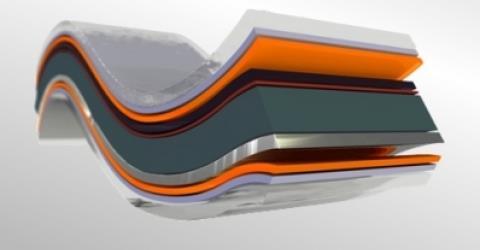

37 Energia

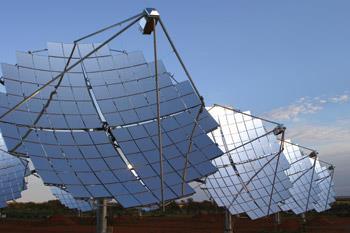

38 Koncentratory słoneczne Concentrator receivers from Solar Systems Pty. Ltd. of Hawthorn, Australia, are designed for utility application at 400 to 500. Courtesy of Solar Systems Pty. Ltd., Australia

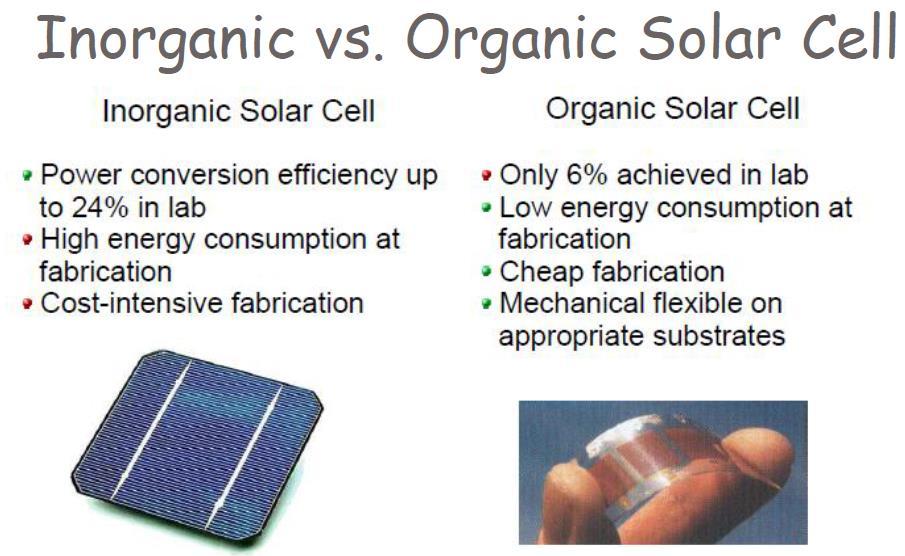

39 OSC Organic Solar Cells Dr. C. Gravalidis Aristotle University of Thessaloniki

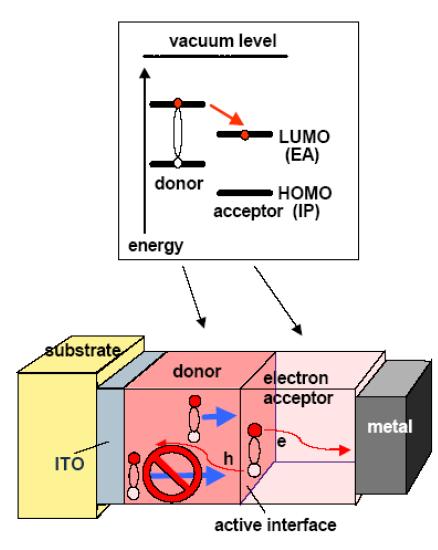

40 OSC Organic Solar Cells Bilayer organic photovoltaic cells Problems The diffusion length of excitons in organic electronic materials is typically on the order of 10 nm. In order for most excitons to diffuse to the interface of layers and break up into carriers, the layer thickness should also be in the same range with the diffusion length. Dr. C. Gravalidis Aristotle University of Thessaloniki

41 OSC Organic Solar Cells Bulk heterojunction photovoltaic cells Electrons move to the acceptor domains then were carried through the device and collected by one electrode, and holes were pulled in the opposite direction and collected at the other side Dr. C. Gravalidis Aristotle University of Thessaloniki

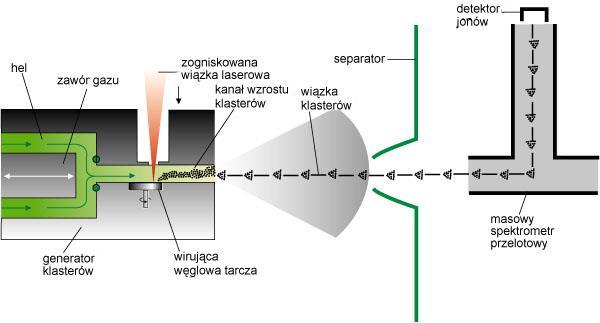

42 OSC Organic Solar Cells W latach , w zimnej przestrzenie międzygwiezdnej odkryto molekuły opisane formułą HC 2n+1 N (n = 2, 3, 4 i 5) W 1985 r. Richard Smalley, Harry Kroto i Bob Curl odkryli fulereny (Nobel 1996) C 2n, n Widmo masowe P. Yam Świat Nauki 11, 16, 1993 Paweł Tomasz Pęczkowski

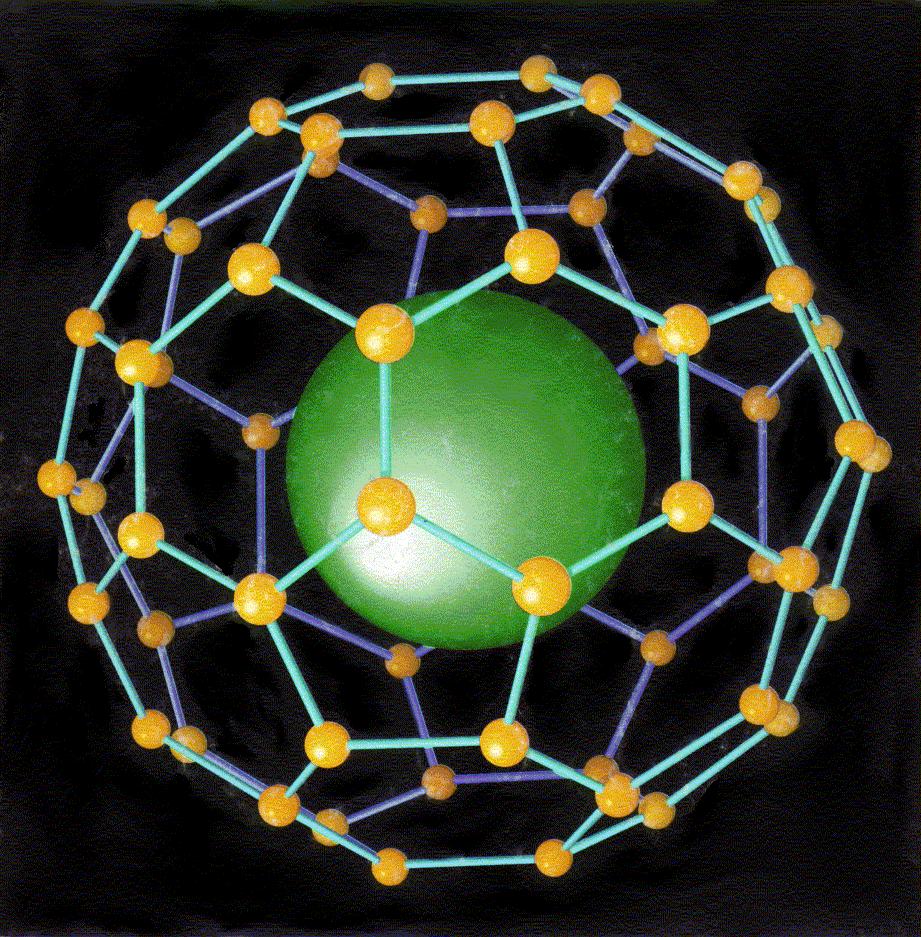

43 OSC Organic Solar Cells C 60 0,71 ± 0,007 nm

44 OSC Organic Solar Cells Buckminster Fuller pour un exposition en 1967 à Montréal

45 OSC Organic Solar Cells Roztwory w toluenie

46 OSC Organic Solar Cells

47 OSC Organic Solar Cells Dr. C. Gravalidis Aristotle University of Thessaloniki

48 OSC Organic Solar Cells

49 OSC Organic Solar Cells Bulk heterojunction photovoltaic cells Electrons move to the acceptor domains then were carried through the device and collected by one electrode, and holes were pulled in the opposite direction and collected at the other side Dr. C. Gravalidis Aristotle University of Thessaloniki

50 OSC Organic Solar Cells Bulk heterojunction photovoltaic cells Electrons move to the acceptor domains then were carried through the device and collected by one electrode, and holes were pulled in the opposite direction and collected at the other side X. Chen, B. Gholamkhass, X. Han, G. Vamvounis, S. Holdcroft Macromol. Rapid Commun. 2007, 28, Dr. C. Gravalidis Aristotle University of Thessaloniki

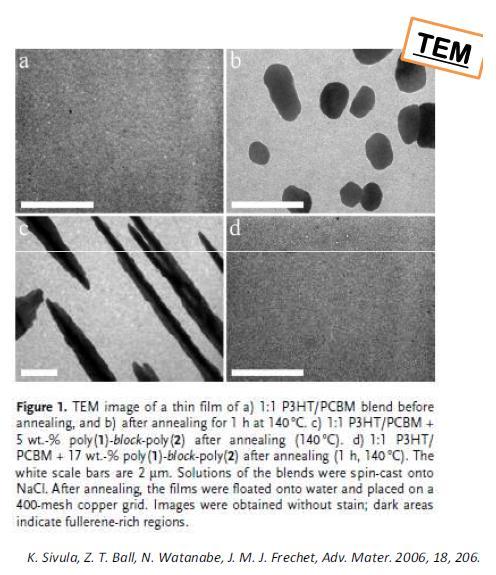

51 OSC Organic Solar Cells X. Chen, B. Gholamkhass, X. Han, G. Vamvounis, S. Holdcroft Macromol. Rapid Commun. 2007, 28, Dr. C. Gravalidis Aristotle University of Thessaloniki

52 OPV Organic Photovoltaic

53 OPV Organic Photovoltaic

54 Printed electronics

55 Koncentratory słoneczne

56 Koncentratory słoneczne

57 Koncentratory słoneczne

58 Zjawiska termoelektryczne Siła termoelektryczna α T = k B q ετ τ η Siła termoelektryczna (współczynnik Seebecka): dv 12 dt V 12 = = α ab = α a α b T 2 α ab T dt T 1 podczas pomiarów należy jeden materiał uznać za wzorcowy, i badać siłę termoelektryczną względem takiego wzorca (idealnie względem nadprzewodnika) znak siły termoelektrycznej zależy od rodzaju nośników: dla elektronów q < 0 i α > 0 (znak zimnego końca ujemny) metoda gorącej sondy k B e = 85 μv K siły termoelektryczne niezdegenerowanych półprzewodników są rzędu kilkuset μv/k

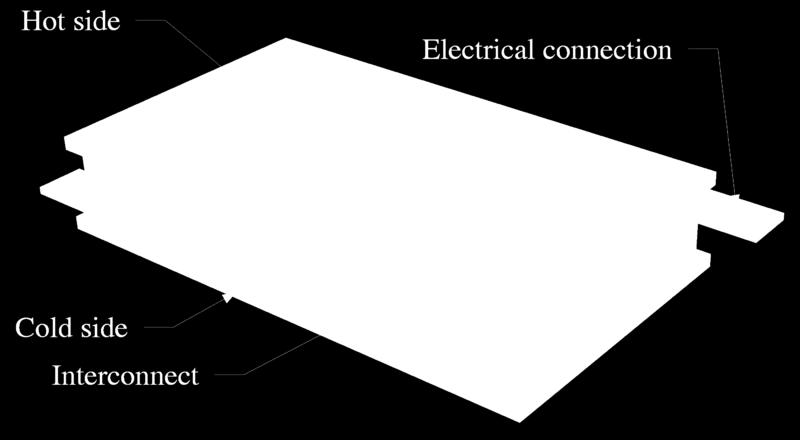

59 Zjawiska termoelektryczne Efekt Peltier efekt Seebecka efekt Peltier efekt odwrotny do efektu Seebecka powstawanie różnicy temperatury pomiędzy złączami a b i b a dwóch różnych materiałów przez które przepuszczany jest prąd elektryczny:
