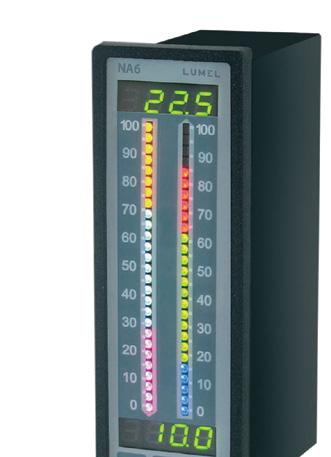

1 DWUKANAŁOWY MIERNIK CYFROWO-ANALOGOWY Z WIELOKOLOROWYM BARGRAFEM NA6 INSTRUKCJA OBSŁUGI

2 2

3 DWUKANA OWY MIERNIK CYFROWO-ANALOGOWY Z WIELOKOLOROWYM BARGRAFEM TYPU NA6 INSTRUKCJA OBS UGI SPIS TREŒCI 1. ZASTOSOWANIE ZESTAW MIERNIKA WYMAGANIA PODSTAWOWE, BEZPIECZEÑSTWO U YTKOWANIA INSTALOWANIE OBS UGA INTERFEJS RS DANE TECHNICZNE ZANIM ZOSTANIE ZG OSZONA AWARIA PRZYK ADY PROGRAMOWANIA MIERNIKÓW NA KOD WYKONAÑ

4 4

5 1. ZASTOSOWANIE Mierniki serii NA6 z wielokolorowym bargrafem maj¹ wejœcie uniwersalne przeznaczone do pomiaru temperatury, rezystancji, napiêcia z bocznika, sygna³ów standardowych oraz napiêcia i pr¹du sta³ego. Mog¹ znaleÿæ zastosowanie w ró nych dziedzinach przemys³u np.: przemyœle spo ywczym, przepompowniach i oczyszczalniach œcieków, przemyœle chemicznym, stacjach meteorologicznych, browarach. S¹ przeznaczone do wizualizacji wielkoœci mierzonej oraz oceny tendencji zmian kontrolowanego procesu technologicznego. Mog¹ znaleÿæ zastosowanie w uk³adach automatyki gdzie zastosowano sterowniki programowalne. Mierniki NA6 mog¹ mieæ opcjonalnie wyjœcie analogowe ci¹g³e, przekaÿnikowe, wyjœcia typu OC i wyjœcie cyfrowe RS-485. Mierniki s¹ programowalne za pomoc¹ klawiatury i przez RS-485. NA6 Rys 1. Wygl¹d miernika NA6. Mierniki NA6 realizuj¹ funkcje: pomiaru wielkoœci wejœciowej i wyœwietlanie jej na wyœwietlaczu i na bargrafie, przeliczania sygna³u wejœciowego na wskazanie w oparciu o indywidualn¹ liniow¹ charakterystykê, arytmetyczne na kana³ach: dodawanie, odejmowanie, mno enie, dzielenie, potêgowanie i pierwiastkowanie, programowania koloru i rozdzielczoœci bargrafu, sygnalizacji przekroczenia nastawionych wartoœci alarmowych, rejestracji mierzonego sygna³u w zaprogramowanych odcinkach czasu, pamiêci wartoœci maksymalnych i minimalnych, programowania czasu uœredniania pomiaru, 5

6 programowania rozdzielczoœci wskazañ, blokady wprowadzania parametrów za pomoc¹ has³a, przetwarzania wielkoœci mierzonej na sygna³ wyjœciowy napiêciowy lub pr¹dowy, obs³ugi interfejsu RS-485 w protokole MODBUS, zarówno w trybie ASCII jak i RTU. 2. ZESTAW MIERNIKA W sk³ad zestawu wchodz¹: - miernik NA6 1 szt. - instrukcja obs³ugi 1 szt. - wtyk z zaciskami œrubowymi 1 lub 2 szt. (zale nie od wykonania) - uchwyty do mocowania w tablicy 2 szt. 3. WYMAGANIA PODSTAWOWE, BEZPIECZEÑSTWO U YTKOWANIA Symbole umieszczone w instrukcji oznaczaj¹: szczególnie wa ne, nale y zapoznaæ siê przed pod³¹czeniem miernika. Nieprzestrzeganie uwag oznaczonych tym symbolem mo e spowodowaæ uszkodzenie miernika. nale y zwróciæ uwagê, gdy miernik pracuje niezgodnie z oczekiwaniami. W zakresie bezpieczeñstwa u ytkowania miernik odpowiada wymaganiom normy PN-EN Uwagi dotycz¹ce bezpieczeñstwa Instalacji i pod³¹czeñ miernika powinien dokonywaæ wykwalifikowany personel. Nale y wzi¹æ pod uwagê wszystkie dostêpne wymogi ochrony. Przed w³¹czeniem zasilania nale y sprawdziæ poprawnoœæ pod³¹czeñ elektrycznych. 6

7 Nie pod³¹czaæ miernika do sieci poprzez autotransformator. Przed zdjêciem obudowy miernika nale y wy³¹czyæ jego zasilanie. Zdjêcie obudowy miernika w trakcie trwania umowy gwarancyjnej powoduje jej uniewa nienie. 4. INSTALOWANIE 4.1. Sposób mocowania W tablicy przygotowaæ otwór o wymiarach (44 +0,5 137,5 +0,5 ) mm. Gruboœæ materia³u, z którego wykonano tablicê powinna mieœciæ siê w przedziale mm. Miernik ma listwy zaciskowe œrubowe, które umo liwiaj¹ przy³¹czenie przewodów zewnêtrznych o przekroju do 2,5 mm 2. Wymiary miernika przedstawiono na rys max NA Rys. 2. Rysunek gabarytowy i sposób mocowania miernika. 7

8 4.2. Schematy pod³¹czeñ zewnêtrznych Opis listwy zaciskowej pokazano na rys. 3a, pod³¹czenia sygna³ów wejœciowych pokazano na rys. 3b, a wyjœciowych na rys. 3c i 3d. Miernik ma programowalne wejœcia. Na rysunkach podano maksymalne zakresy pomiarowe. Z uwagi na zak³ócenia elektromagnetyczne nale y zastosowaæ, do pod³¹czenia 4 wyjœcia przekaÿnikowe A1 A3 A5 A7 8 wyjœæ OC A1 A2 A3 A4 A5 A6 A7 A zasilanie 24 Vd.c. dodatkowe wyjœcie zasilaj¹ce rezystor termometryczny termoelementy lub napiêcie z bocznika 300 mv GND 5A Kana³ ma GND V V wyjœcie analogowe RS-485 E A B GND ma 5A GND termoelementy lub napiêcie z bocznika 300 mv rezystor termometryczny Kana³ 1 a) Opis listwy zaciskowej 8

9 rezystor termometryczny w układzie dwuprzewodowym lub pomiar rezystancji rezystor termometryczny w układzie trójprzewodowym termoelement lub napięcie 300 mv wejście napięciowe 600 V wejście prądowe 40 ma wejście prądowe 5 A Kana³ 2 24 Vd.c. 40 ma Kana³ 2 24 Vd.c ma 10 Kana³ Kana³ S - przetwornik obiektowy dwuprzewodowy przetwornik obiektowy trójprzewodowy b) Sposób po³¹czenia sygna³ów wejœciowych 9

10 8 wyjść typu otwarty kolektor 4 wyjścia przekaźnikowe c) Sposób po³¹czenia sygna³ów wyjœciowych cyfrowych i analogowych w zale noœci od kodu wykonañ Miernik NA6 A B GND Komputer IBM PC PD5 10 GND RTS 11 RxD 12 TxD DB9 9 5 Miernik NA6... B 8 A 9 Komputer IBM PC z kart¹ RS B A GND DB9 5 d) Sposób po³¹czenia interfejsu RS-485 Rys. 3. Po³¹czenia zewnêtrzne miernika NA6 sygna³ów wejœciowych oraz sygna³ów wyjœciowych, przewody ekranowane. Jako kabel sieciowy nale y zastosowaæ kabel dwuprzewodowy. Przekrój przewodów powinien byæ tak dobrany, aby w przypadku zwarcia kabla od strony urz¹dzenia zapewnione by³o zabezpieczenie kabla za pomoc¹ bezpiecznika instalacji elektrycznej. Wymagania wzglêdem kabla sieciowego reguluje norma PN-EN p

11 5. OBS UGA Po pod³¹czeniu sygna³ów zewnêtrznych i w³¹czeniu zasilania, miernik wyœwietla typ i aktualn¹ wersjê programu np. n100. Po oko³o trzech sekundach miernik automatycznie przechodzi do trybu pracy, w którym dokonuje pomiaru oraz wyœwietlenia wartoœci mierzonej na wyœwietlaczu i na bargrafie. Na bargrafie zaznaczone s¹ równie progi alarmowe w zale noœci od nastaw parametrów alarmowych oraz rozdzielczoœci i typu bargrafu. Miernik automatycznie wygasza nieznacz¹ce zera. bargraf 48 elementowy (w wykonaniu trójkolorowym) (kana³ 1) bargraf 27 elementowy (w wykonaniu siedmiokolorowym) NA6 wyœwietlacz (kana³ 2) górny próg alarmowy (kana³ 1) dolny próg alarmowy (kana³ 2) dolny próg alarmowy (kana³ 1) bargraf 48 elementowy (w wykonaniu trój-kolorowym) (kana³ 2) bargraf 27 elementowy (w wykonaniu siedmiokolorowym) wyœwietlacz (kana³ 1) przycisk akceptacji przycisk rezygnacji przycisk zwiêkszania wartoœci Rys. 4. Opis p³yty czo³owej miernika NA6 11

12 Funkcje przycisków: - przycisk akceptacji wejœcie w tryb programowania (przytrzymanie przez oko³o trzy sekundy), wejœcie do wybranego poziomu parametrów, wejœcie w tryb zmiany wartoœci parametru, zaakceptowanie zmienionej wartoœci parametru, - przycisk zwiêkszania wartoœci wyœwietlenie wartoœci minimalnej (pierwsze przyciœniecie), maksymalnej (drugie przyciœniecie), powrót do pomiaru (trzecie naciœniêcie), poruszanie siê po menu podgl¹du lub matrycy programowania, zmiana wartoœci wybranego parametru - zwiêkszanie wartoœci. - przycisk rezygnacji wejœcie do menu zarejestrowanych wyników, wejœcie do menu podgl¹du parametrów (przytrzymanie przez oko³o 3 sekundy), wyjœcie z menu podgl¹du lub matrycy programowania, rezygnacja ze zmiany parametru. Naciœniêcie i przytrzymanie przez oko³o trzy sekundy przycisku powoduje wejœcie do trybu programowania. Tryb programowania jest zabezpieczony kodem bezpieczeñstwa sec. Naciœniêcie i przytrzymanie przez oko³o trzy sekundy przycisku powoduje wejœcie do menu podgl¹du i menu zarejestrowanych wartoœci. Po menu podgl¹du nale y poruszaæ siê za pomoc¹ przycisku. W menu tym dostêpne s¹ tylko do odczytu wszystkie programowalne parametry miernika za wyj¹tkiem parametrów serwisowych. Wyjœcie z menu podgl¹du odbywa siê za pomoc¹ przycisku. W menu podgl¹du jest równie mo liwe przegl¹danie zarejestrowanych wartoœci resl. 12

13 Wciœniêcie przycisku na parametrze resl powoduje wejœcie do menu przegl¹dania zarejestrowanych wartoœci. Numer zarejestrowanego wyniku jest wyœwietlany na przemian z wartoœci¹ np. n320/2174. Poruszanie siê po zarejestrowanych wartoœciach nastêpuje za pomoc¹ przycisku. Przytrzymanie tego przycisku na czas d³u szy ni ok. 2 sek. spowoduje przyspieszenie przegl¹dania. Naciœniêcie przycisku w dowolnym momencie spowoduje wyœwietlenie liczby zarejestrowanych wyników. Wyjœcie z przegl¹dania zarejestrowanych wartoœci odbywa siê przyciskiem. Algorytm obs³ugi miernika przedstawiono na rys

14 poruszanie siê po podgl¹dzie Menu podgl¹du Podgl¹d parametrów programowalnych miernika Podgl¹d zarejestrowanych wartoœci mierzonych Wyœwietlanie wartoœci minimalnej Wyœwietlanie wartoœci maksymalnej 3 sek. 3 sek. Pomiar Tryb wprowadzenia has³a Wyœwietlenie napisu: Kasowanie wyjœæ alarmowych Rys. 5. Algorytm obs³ugi miernika NA6 -wejœcie do wybranego poziomu -wejœcie do zmian parametru -wyjœcie zmatrycy Matryca programowania poruszanie siê po matrycy poprawne SprawdŸ has³o niepoprawne 14

15 Pojawienie siê na wyœwietlaczu ni ej wymienionych symboli i napisów oznacza: Niepoprawnie wprowadzony kod bezpieczeñstwa. Przekroczenie górnego zakresu pomiarowego lub brak czujnika Przekroczenie dolnego zakresu pomiarowego lub zwarcie czujnika B³¹d kompensacji rezystancji przewodów. Nie pod³¹czony lub uszkodzony przewód Mo liwa jest zmiana parametrów miernika: - z klawiatury miernika - p przez RS p Zmiana parametrów miernika NA6 z klawiatury Naciœniêcie przycisku przez oko³o trzy sekundy powoduje wyœwietlenie napisu sec na przemian z fabrycznie ustawion¹ wartoœci¹ 0. Wpisanie poprawnego kodu powoduje wejœcie do trybu programowania. Rysunek 6 przedstawia matrycê przejœæ w trybie programowania. Przyciskiem poruszamy siê po grupach parametrów g³ównych np.: Ch1, Ch2, bar1, bar2, AL1, AL2, itd. Wciœniêcie przycisku na danym poziomie powoduje wejœcie do parametrów tego poziomu. Poruszanie siê po danym poziome odbywa siê za pomoc¹ przycisku. W celu zmiany wartoœci nale y u yæ przycisku parametru nale y wcisn¹æ przycisk.. Aby zrezygnowaæ ze zmiany Przyciskiem wychodzi siê z wybranego poziomu i matrycy programowania do pomiaru. Podczas pracy miernika w trybie programowania na bargrafie wyœwietlany jest wynik pomiarowy za wyj¹tkiem wybrania funkcji testowania wyœwietlacza. 15

16 Parametry wybranego poziomu lo:n Hi:n func Con d_p Cnt :nd: :_H: d_y: :_H2 d_y2 Param. ch-ki ind. Param. ch-ki ind. Param. ch-ki ind. Param. ch-ki ind. Ch-ka ind. wej. Czas pomiaru Punkt dzies. Nr poz. Menu główne 1 Typ wejœcia Rodzaj komp. Funkcje matemat. Górna wartość zakresu wej. Dolna wartość zakresu wej. d_y: :_H2 d_y2 Typ bargrafu Górny bargraf Dolny bargraf Kolor bargrafu Adres urz¹dz. Rodzaj transm. Ch-ka indyw. wyjœcia Wpis param. stand. Kasow. wartoœci max. Kasow. wartoœci min. Zmiana czasu Test wyœw. i bargr. Zmiana has³a Rejestracja Start rejestr. kana³u 1 Kana³ wej. Param. ch-ki ind. Kolor górnego znaczn. Kolor dolnego znaczn. Podtrz. alarmu OpóŸn. alarmu prh typa Górny Typ próg alarmu Param. ch-ki indyw. Param. ch-ki indyw. Param. ch-ki indyw Param. ch-ki ind. Param. ch-ki ind. :_H: Param. ch-ki ind. Ch1 typ Ch2 :nd: Ch-ka ind. wej. typ Typ wejœcia bar1 bar2 5 al1 12 al8 0ut ser l0gr typb typb Typ bargrafu Chna Chn0 Kana³ wej. Cnt Czas pomiaru set rec d_p Punkt dzies. Con Rodzaj komp. func Funkcje matemat. Hi:n Górna wartość zakresu wej. lo:n Dolna wartość zakresu wej. colr brl brh Rys. 6. Matryca przejœæ w trybie programowania brh górny bargraf brl Dolny bargraf colr Kolor bargrafu dly H0ld Curl CurH prl Dolny próg baud tryb adr :nd0 d_h1 0_y1 d_h2 0_y2 Param. ch-ki indyw. sec tst Hour Clrl ClrH gor1 dat1 :nt1 gor2 dat2 :nt2 Interwa³ rej. kana³u 2 Data rejestr. kana³u 2 Start rejestr. kana³u 2 Interwa³ rejestr. kana³u 1 Data rejestr. kana³u 1 16

17 Przyk³ady zmiany wartoœci wybranego parametru (parametr -symbol) ,0 00,00 0,000 Auto On Off Przyk³ad zmiany wartoœci wybranego parametru bez zmiany punktu dziesiêtnego (parametr liczbowy) Zmiana migaj¹cej pozycji Zmiana migaj¹cej pozycji Zmiana migaj¹cej pozycji Zmiana migaj¹cej pozycji 0-9, -, -1 Wygaszanie nieznacz¹cych zer Przyk³ad zmiany wartoœci wybranego parametru ze zmian¹ punktu dziesiêtnego (parametr liczbowy) Zmiana migaj¹cego przecinka Zmiana migaj¹cej pozycji Zmiana migaj¹cej pozycji Zmiana migaj¹cej pozycji Zmiana migaj¹cej pozycji 0-9, -, -1 Dopasowanie punktu dziesiêtnego W tablicy 1 przedstawiono programowalne parametry miernika. Programowanie parametrów jest mo liwe po uprzednim wprowadzeniu has³a. 17

18 Parametry programowalne miernika NA6 Tablica 1 Ch1, Ch2 Parametry wejœcia 18 Symbol na wyœwietlaczu typ lo:n Hi : n func Typ wejœcia Opis parametrów Dolna wartoœæ zakresu wejœciowego Ustawienie parametrów LoIn i HiIn daje mo liwoœæ zawê enia zakresu pomiarowego. Górna wartoœæ zakresu wejœciowego Funkcje matematyczne wykonywane na kana³ach Zakres zmian Rezystory termometryczne: pt1 - Pt100 pt5 - Pt500 pt10 - Pt1000 Termoelementy: te-j - termoelement typu J te-h - termoelement typu K te-n - termoelement typu N te-e - termoelement typu E te-r - termoelement typu R te-s - termoelement typu S te-t - termoelement typu T re2 - rezystancja do 10 k napl - napiêcie do 300 mv naph - napiêcie do 600 V nnal - pr¹d do 40 ma nnah - pr¹d do 5 A Mo liwoœæ nastaw: Przy sygnale wejœciowym < LoIn miernik wyœwietli przekroczenie dolne. Musi byæ spe³niony warunek Loln<Hiln. Parametr nie uwzglêdnia charakterystyki indywidualnej, dzia³a na sygna³ mierzony. Mo liwoœæ nastaw: Przy sygnale wejœciowym > Hiln miernik wyœwietli przekroczenie górne. Musi byæ spe³niony warunek Loln<Hiln. Parametr nie uwzglêdnia charakterystyki indywidualnej, dzia³a na sygna³ mierzony. 0ff - funkcje matematyczne wy³¹czone; s)r - potêgowanie (wynik) 2 s)rt - pierwiastkowanie wynik C0py - kopiowanie wyniku wynik 1 wynik 2 dla kana³u 1 wynik 2 wynik 1 dla kana³u 2

19 Parametry wejœcia Chn1, Ch2 Con d_p Cnt 1 nd1 Rodzaj kompensacji zmian warunków pracy czujnika: - w przypadku rezystora termometrycznego i pomiaru rezystancji dotyczy kompensacji zmian rezystancji przewodów ³¹cz¹cych czujnik z miernikiem, - w przypadku termoelementu dotyczy kompensacji zmian temperatury spoin odniesienia. Ustawienie punktu dziesiêtnego. Ustawienie dzia³a zarówno przy wy³¹czonej jak i w³¹czonej charakterystyce indywidualnej. Wprowadzenie punktu dziesiêtnego uniemo liwiaj¹cego wyœwietlenie czterech znaków na wyœwietlaczu spowoduje wyœwietlenie przekroczenia dolnego lub górnego. Czas uœredniania pomiaru. Wy³¹czenie lub w³¹czenie indywidualnej liniowej charakterystyki u ytkownika - ( charakterystyka indywidualna wyœwietlacza ). add - dodawanie wynik 1 wynik 2 sub - odejmowanie wynik 1 wynik 1 - wynik 2 dla kanału 1 wynik 2 wynik 2 - wynik 1 dla kanału 2 nnul - mno enie wynik 1 wynik 2 d:u - dzielenie wynik 1 wynik 1 : wynik 2 dla kanału 1 wynik 2 wynik 2 : wynik 1 dla kanału 2 auto - kompensacja automatyczna (w przypadku rezystorów termometrycznych i pomiaru rezystancji wymaga linii trójprzewodowej) 0,0...60,0 C - wartoœæ temperatury odniesienia dla termoelementów. 0,0...40,0 - rezystancja dwóch przewodów dla rezystorów termometrycznych i pomiaru rezystancji. Wpisanie wartoœci z poza przedzia³u kompensacji rêcznej (np. wartoœæ 70,0) spowoduje w³¹czenie kompensacji automatycznej. Mo liwoœæ nastaw: ,0 00,00 0,000 Auto - automatyczny dobór punktu dziesiêtnego 0, , 9 s Wpisanie 0 powoduje wy³¹czenie pomiaru i zatrzymanie pracy miernika. Miernik w tym stanie wyœwietla godzinê. Bargraf jest wygaszony. 0n - charakterystyka w³¹czona, 0ff - charakterystyka wy³¹czona. 19

20 1_H1 d_y1 1_H2 d_y2 Parametry indywidualnej charakterystyki wyœwietlacza. Na podstawie podanych przez u ytkownika wspó³rzêdnych dwóch punktów miernik wyznacza (z uk³adu równañ) wspó³czynniki charakterystyki indywidualnej a i b. Mo liwoœæ nastaw: gdzie: I_H1 i I_H2 - wartoœæ mierzona d_y1 i d_y2 - oczekiwana wartoœæ na wyœwietlaczu. Rys 9. przedstawia sposób dzia³ania charakterystyki indywidualnej. Parametry bargrafu bar1, bar2 20 typb colr brl brh Typ bargrafu 0neC - bargraf jednokolorowy :ntr - bargraf odcinkowy sect - bargraf sektorowy p:nt - bargraf punktowy tren - bargraf trend Rys. 10 objaœnia typy bargrafu. Kolor bargrafu Parametr do ustawiania lupy na bargrafie. Dolny próg. Wartoœæ na wyœwietlaczu, przy której bargraf ma byæ wygaszony. Parametr do ustawiania lupy na bargrafie. Górny próg. Wartoœæ na wyœwietlaczu, przy której ca³y bargraf ma byæ zaœwiecony. 0ff - bargraf wy³¹czony, r - czerwony, g - zielony, rg - czerwony + zielony Pozosta³e kolory dostêpne tylko w miernikach z bargrafem siedmiokolorowym. b - niebieski, rb - czerwony + niebieski, gb - zielony + niebieski, rgb - czerwony + zielony + niebieski. Mo liwoœæ nastaw: Mo liwoœæ nastaw:

21 Parametry alarmu 1 do alarmu 8 al1 do al8 Chna prl prh typa dly H0ld Wybór kana³u na jaki ma reagowaæ alarm. Dolny próg alarmowy. Górny próg alarmowy. Typ alarmu. Rys.8. przedstawia typy alarmów. OpóŸnienie zadzia³ania alarmu. Parametr okreœlany w sekundach tzn. nale y podaæ za ile sekund ma nast¹piæ zadzia³anie alarmu od jego wyst¹pienia. Zadzia³anie alarmu nastêpuje po uœrednieniu pomiaru. Wy³¹czenie alarmu nastêpuje bez opóÿnienia. Podtrzymanie sygnalizacji alarmu. W sytuacji, gdy funkcja podtrzymania jest za³¹czona, po ust¹pieniu stanu alarmowego, alarm nadal jest za³¹czony (styki przekaÿnika lub OC). Stan alarmowy jest aktywny do momentu skasowania go za po- Ch1 - kana³ 1 Ch2 - kana³ 2 Mo liwoœæ nastaw: Mo liwoœæ nastaw: nor - normalny, 0n - w³¹czony, 0ff - wy³¹czony, H_0n - rêczny w³¹czony; do czasu zmiany typu alarmu wyjœcie alarmowe zostaje na sta³e za³¹czone; H_0f - rêczny wy³¹czony; do czasu zmiany typu alarmu wyjœcie alarmowe zostaje na sta³e wy³¹czone. Mo liwoœæ nastaw: 0, ,9 s Wprowadzenie 0,0 powoduje zadzia³anie alarmu w momencie jego wyst¹pienia. 0ff - podtrzymanie wyjœcia alarmowego wy³¹czone; 0n - podtrzymanie wyjœcia alarmowego w³¹czone. 21

22 Curl CurH Kolor znacznika alarmu progu dolnego. Kolor znacznika alarmu progu górnego. 0ff - znacznik alarmu wy³¹czony. r - czerwony, g - zielony, rg - czerwony + zielony, Pozosta³e kolory dostêpne tylko w miernikach z bargrafem siedmiokolorowym. b - niebieski, rb - czerwony + niebieski, gb - zielony + niebieski, rgb - czerwony + zielony + niebieski, Rys.10. objaœnia ideê parametrów CurL i CurH. Parametry wyjœcia 0ut Chn0 :nd0 d-h1 0-y1 d-h2 0-H2 Wybór kana³u na jaki ma reagowaæ wyjœcie analogowe. Wy³¹czenie lub w³¹czenie indywidualnej liniowej charakterystyki u ytkownika - ( charakterystyka indywidualna wyjœcia analogo- Parametry indywidualnej charakterystyki wyjœcia analogowego. Na podstawie podanych przez u ytkownika wspó³rzêdnych dwóch punktów miernik wyznacza (z uk³adu równañ) wspó³czynniki charakterystyki indywidualnej a i b. gdzie: d_h1 i d_h2 - wartoœæ wyœwietlana O_Y1 i O_Y2 - oczekiwana wartoœæ na wyjœciu analogowym Rys.9. przedstawia graficzne zobrazowanie objaœniaj¹ce ideê charakterystyki indywidualnej. Ch1 - kana³ 1 Ch2 - kana³ 2 0n - charakterystyka w³¹czona, 0ff - charakterystyka wy³¹czona. Gdy charakterystyka jest wy³¹czona to miernik dzia³a z maksymalnym zakresem zale nym od zakresu wejœciowego LoIn i HiIn. Mo liwoœæ nastaw:

23 baud tryb adr Prêdkoœæ transmisji interfejsu RS-485 Rodzaj transmisji przez interfejs RS-485 Adres urz¹dzenia b/s b/s b/s 0ff - interfejs wy³¹czony a8n1 - ASCII 8N1 a7e1 - ASCII 7E1 a7o1 - ASCII 7O1 r8n2 - RTU 8N2 r8e1 - RTU 8E1 r8o1 - RTU 8O1 r8n1 - RTU 8N1 Mo liwoœæ nastaw: Parametry serwisowe ser Parametry fabryczne. set Parametry fabryczne przedstawione Wciœniêcie przycisku powoduje s¹ w tablicy 2. wpisanie parametrów fabrycznych. sec Wprowadzenie nowego has³a. Mo liwoœæ nastaw: Test wyœwietlaczy i bargrafów. tst Test polega na kolejnym wyœwietlaniu Wciœniêcie przycisku powoduje liczb 1111, 2222 itd. Na bargrafie s¹ w³¹czenie testu. Wciœniêcie przycisku zapalane kolejne kolory bargrafu. Hour Clrl Ustawianie czasu bie ¹cego. Format czasu: hh:mm:ss Zegar jest zerowany po zaniku napiêcia zasilania. Kasowanie wartoœci minimalnej Mo liwoœæ nastaw: 00:00:00... Wciœniêcie przycisku powoduje skasowanie wartoœci minimalnej z ClrH Kasowanie wartoœci maksymalnej Wciœniêcie przycisku powoduje skasowanie wartoœci maksymalnej z kana³u 1 i 2. 23

24 rec W³¹czenie lub wy³¹czenie rejestracji. W chwili w³¹czenia rejestracji miernik kasuje poprzednie zapamiêtane wartoœci kana³u 1 i kana³u 2. 0ff - rejestracja wy³¹czona rec1 - rejestracja 1 kana³u w³¹czona rec2 - rejestracja 2 kana³u w³¹czona re12 - rejestracja 1 i 2 kana³u w³¹czona gor1 dat1 Godzina rozpoczêcia rejestracji - kana³ 1 Format czasu: hh:mm:ss Data rozpoczêcia rejestracji - kana³ 1 Format daty: yy.mm.dd Jest to parametr informacyjny. Nie s³u y do okreœlenia daty, od której ma siê zacz¹æ rejestracja, lecz tylko informowaæ, kiedy rozpoczêto Mo liwoœæ nastaw: 00:00: :59:59 Mo liwoœæ nastaw: Parametry rejestracji l0gr 1nt1 gor2 dat2 1nt2 Interwa³ czasowy rejestracji - kana³ 1 Okreœla odcinek czasu, co ile ma byæ zapamiêtywany wynik. Minimalny interwa³ 1 s. Format: hh: mm:ss Godzina rozpoczêcia rejestracji - kana³ 2 Format czasu: hh:mm:ss Data rozpoczêcia rejestracji - kana³ 2 Format daty: yy.mm.dd Jest to parametr informacyjny. Nie s³u y do okreœlenia daty, od której ma siê zacz¹æ rejestracja, lecz tylko informowaæ, kiedy rozpoczêto Interwa³ czasowy rejestracji - kana³ 2 Okreœla odcinek czasu, co ile ma byæ zapamiêtywany wynik. Minimalny interwa³ 1 s. Format: hh: mm:ss Mo liwoœæ nastaw: 00:00: :59:59 Mo liwoœæ nastaw: 00:00: :59:59 Mo liwoœæ nastaw: Mo liwoœæ nastaw: 00:00: :59:59 24

25 Stan styków 1 0 a) nor (PrH > PrL) 1-PrzekaŸnik w³¹czony 0-PrzekaŸnik wy³¹czony PrL PrH wielkoœæ mierzona Stan styków 1 0 b) nor (PrH < PrL) 1-PrzekaŸnik w³¹czony 0-PrzekaŸnik wy³¹czony PrH PrL wielkoœæ mierzona Stan styków 1 0 c) OFF 1-PrzekaŸnik w³¹czony 0-PrzekaŸnik wy³¹czony PrL PrH wielkoœæ mierzona Stan styków 1 0 d) On 1-PrzekaŸnik w³¹czony 0-PrzekaŸnik wy³¹czony PrL PrH wielkoœæ mierzona Rys. 8. Typy alarmów: a, b - normalny; c - wy³¹czony; d - w³¹czony. 25

26 a) Wielkoœæ wyœwietlana dowolne nachylenie charakterystyki d_y2 d_y1 dowolne przesuniêcie charakterystyki I_H1 I_H2 Wielkoœæ mierzona wartoœæ I_H1 na wejœciu miernika => wartoœæ d_y1 na wyœwietlaczu, wartoœæ I_H2 na wejœciu miernika => wartoœæ d_y2 na wyœwietlaczu, pozosta³e punkty ch-ki s¹ wyliczane. b) Wielkoœæ na wyjœciu analogowym dowolne nachylenie charakterystyki O_Y2 O_Y1 dowolne przesuniêcie charakterystyki d_h1 d_h2 Wielkoœæ wyœwietlana wartoœæ d_h1 na wyœwietlaczu => wartoœæ O_Y1 na wyjœciu analogowym, wartoœæ I_H2 na wyœwietlaczu => wartoœæ O_Y2 na wyjœciu analogowym, pozosta³e punkty ch-ki s¹ wyliczane. 26 Rys.9. Charakterystyka indywidualna wyœwietlacza a) i wyjœcia analogowego b).

27 Typ bargrafu 0neC :ntr sect p:nt tren Przyk³adowe nastawy bargrafu Ialarmu, np. 1 Curl= G(zielony) Curl= r(czerwony) CurH= rg (czerwony+zielony) Uwagi Wartoœæ poni ej wartoœci prl Wartoœæ miêdzy prli prh Wartoœæ powy ej prh Wartoœæ nie zmienia siê w czasie Wartoœæ narasta Wartoœæ maleje Rys. 10. Typy bargrafu. Uwaga! Miernik pracuje w zakresie pomiarowym zdefiniowanym przez u ytkownika w LoIn i HiIn. Poni ej i powy ej wskazuje przekroczenie zakresu. W przypadku pracy miernika z rezystorem termometrycznym w uk³adzie dwuprzewodowym, wybór opcji automatycznej kompensacji zmian rezystancji przewodów spowoduje wadliw¹ pracê miernika i wyœwietlenie napisu ErrC. W przypadku w³¹czenia indywidualnej charakterystyki wyœwietlacza wynik na wyœwietlaczu jest przekszta³cany liniowo zgodnie z wprowadzonymi parametrami I_H1, I_H2, d_y1 i d_y2. W przypadku w³¹czenia funkcji arytmetycznych i charakterystyki indywidualnej w pierwszej kolejnoœci wykonywane s¹ operacje arytmetyczne a otrzymany wynik jest przekszta³cany przez indywidualn¹ charakterystykê. W przypadku w³¹czenia indywidualnej charakterystyki wyjœcia analogowego wynik pomiarów jest przekszta³cany liniowo zgodnie z wprowadzonymi parametrami : d_h1, d_h2, O_Y1 i O_Y2. 27

28 Miernik kontroluje na bie ¹co wartoœæ aktualnie wprowadzanego parametru. W przypadku, kiedy wprowadzona wartoœæ przekroczy górny lub dolny zakres zmian podany w tablicy 1 miernik nie dokona zapisu parametru. W przypadku zmiany Typu wejœcia nastêpuje jednoczesna zmiana punktu dziesiêtnego optymalnie dla danego wejœcia. Po zaniku zasilania aktualny czas jest zerowany. Wy³¹czenie rejestracji nastêpuje w nastêpuj¹cych przypadkach: wy³¹czenie rejestracji z matrycy programowania, zmiana Typu wejœcia, zmiana Godziny rozpoczêcia rejestracji lub Interwa³u czasowego rejestracji, ustawienie Cnt=0, zape³nienie siê pamiêci oraz przy ponownym w³¹czeniu miernika do sieci. W przypadku typu bargrafu Intr lub Sect mo liwe jest ustawienie tylko jednych znaczników CurL i Curh (od jednego alarmu). Pozosta³e s¹ automatycznie kasowane. Wartoœci max i min s¹ kasowane w przypadku zmiany: typu wejœcia, charakterystyki indywidualnej (on, off), wpisu parametrów standardowych. Parametry standardowe miernika NA6 Tablica 2 Opis parametru Parametry fabryczne typ nnal (± 40 ma) lo:n Hi :n func OFF Con 0 = rêczna d_p Cnt 1.0 :nd: OFF :_H1 d_y1 :_H2 0 d_y2 typb Sect colr G brl brh Opis parametru Parametry fabryczne Chna Chn1 prl prh typa OFF dly 0 H0ld OFF Curl r - Alarm 1 i 3 OFF - pozostałe alarmy CurH rg - Alarm 1 i 3 OFF - pozostałe alarmy Chn0 Chn1 :nd0 OFF d_h1 0_y1 0 d_h2 0_y2 28

29 baud 9600 tryb RTU 8N2 adr 1 sec 0 Hour 00:00:00 rec OFF gor1 00:00:00 dat1 70:01:01 :nt1 00:15:00 gor2 00:00:00 dat2 70:01:01 :nt2 00:15:00 6. INTERFEJS RS-485 Cyfrowe programowalne mierniki NA6 maj¹ ³¹cze szeregowe w standardzie RS-485 do komunikacji w systemach komputerowych oraz z innymi urz¹dzeniami pe³ni¹cymi funkcjê Master. Na ³¹czu szeregowym zosta³ zaimplementowany asynchroniczny znakowy protokó³ komunikacyjny MODBUS. Protokó³ transmisji opisuje sposoby wymiany informacji pomiêdzy urz¹dzeniami poprzez ³¹cze szeregowe Sposób pod³¹czenia interfejsu szeregowego Standard RS-485 pozwala na bezpoœrednie po³¹czenie do 32 urz¹dzeñ na pojedynczym ³¹czu szeregowym o d³ugoœci do 1200 m. Do po³¹czenia wiêkszej iloœci urz¹dzeñ konieczne jest stosowanie dodatkowych uk³adów poœrednicz¹coseparuj¹cych. Wyprowadzenie linii interfejsu podano w instrukcji obs³ugi na rys. 3d. Do uzyskania prawid³owej transmisji konieczne jest pod³¹czenie linii A i B równolegle z ich odpowiednikami w innych urz¹dzeniach. Po³¹czenie nale y wykonaæ przewodem ekranowanym. Ekran nale y pod³¹czyæ do zacisku ochronnego w pojedynczym punkcie. Linia GND s³u y do dodatkowego zabezpieczenia linii interfejsu przy d³ugich po³¹czeniach. Sygna³y GND nale y po³¹czyæ miêdzy urz¹dzeniami i w jednym punkcie do zacisku ochronnego (nie jest to konieczne dla prawid³owej pracy interfejsu). Do uzyskania po³¹czenia z komputerem klasy IBM PC niezbêdny jest konwerter RS- 232 na RS-485 typu PD5 (produkcji LZAE LUMEL) lub karta interfejsu RS-485. Sposób po³¹czenia mierników NA6 przez konwerter typu PD5 przedstawiono na rys. 3d. Oznaczenie linii transmisyjnych dla karty w komputerze PC zale y od producenta karty. 29

30 6.2. Opis implementacji protoko³u MODBUS Zaimplementowany protokó³ jest zgodny ze specyfikacj¹ PI-MBUS-300 Rev G firmy Modicon. Zestawienie parametrów ³¹cza szeregowego mierników w protokole MODBUS: adres miernika prêdkoœæ transmisji , 4800, 9600 bit/s tryby pracy - ASCII, RTU jednostka informacyjna - ASCII: 8N1, 7E1, 7O1 - RTU: 8N2, 8N1, 8E1, 8O1 maksymalny czas odpowiedzi 500 ms Konfiguracja parametrów ³¹cza szeregowego jest opisana w dalszej czêœci instrukcji. Polega ona na ustaleniu prêdkoœci transmisji (parametr Baud), adresu urz¹dzenia (parametr Adr), oraz typu jednostki informacyjnej (parametr Tryb). Uwaga: Ka dy miernik pod³¹czony do sieci komunikacyjnej musi: mieæ unikalny adres, ró ny od adresów innych urz¹dzeñ po³¹czonych w sieci identyczn¹ prêdkoœæ transmisji i typ jednostki informacyjnej 6.3. Opis funkcji protoko³u MODBUS W miernikach NA6 zaimplementowane zosta³y nastêpuj¹ce funkcje protoko³u MODBUS: Opis funkcji Tablica 3 Kod Znaczenie 03 (03 h) odczyt n-rejestrów 06 (06 h) zapis pojedynczego rejestru 16 (10 h) zapis n - rejestrów 17 (11 h) identyfikacja urz¹dzenia slave Maksymalna liczba rejestrów do zapisu lub odczytu jednym poleceniem wynosi

31 Odczyt n-rejestrów (kod 03h) Funkcja niedostêpna w trybie rozg³oszeniowym. Przyk³ad. Odczyt 2 rejestrów zaczynaj¹c od rejestru o adresie 1DBDh (7613) w trybie RTU. ¹danie: Adres Adres Liczba Liczba Suma Adres Funkcja rejestru rejestru rejestrów rejestrów kontrolna urządzenia Hi Lo Hi Lo CRC D BD OdpowiedŸ: Adres urządzenia Funkcja Liczba bajtów F Wartość z rejestru 1DBD (7613) Wartość z rejestru 1DBE (7614) Suma kontrolna CRC 42 8B Zapis wartoœci do rejestru (kod 06h) Funkcja jest dostêpna w trybie rozg³oszeniowym. Przyk³ad. Zapis rejestru o adresie 1DBDh (7613) w trybie RTU. ¹danie: Adres Adres Suma Adres Wartość dla rejestru Funkcja rejestru rejestru kontrolna urządzenia 1DBD (7613) Hi Lo CRC D BD 3F AD OdpowiedŸ: Funkcja Adres rejestru Hi Adres rejestru Lo D BD 3F Adres urządzenia Wartość dla rejestru 1DBD (7613) Suma kontrolna CRC 85 AD Zapis do n-rejestrów (kod 10h) Funkcja jest dostêpna w trybie rozg³oszeniowym. Przyk³ad. Zapis 2 rejestrów zaczynaj¹c od rejestru o adresie 1DBDh (7613) w trybie RTU. ¹danie: Adres Adres Liczba Suma urządzenia Hi Lo Hi Lo rejestru rejestrów Liczba Wartość dla rejestru Wartość dla rejestru kontrolna bajtów 1DBD (7613) 1DBE (7614) CRC D BD F Funkcja 31

32 OdpowiedŸ: Adres urządzenia Funkcja Adres rejestru Hi Adres rejestru Lo Liczba rejestrów Hi Liczba rejestrów Lo Suma kontrolna (CRC) D BD D7 80 Raport identyfikuj¹cy urz¹dzenie (kod 11h) w trybie RTU. Przyk³ad. Odczyt danych identyfikuj¹cych urz¹dzenie dla miernika NA6 z wejœciem uniwersalnym. ¹danie: Adres urządzenia Funkcja Suma kontrolna (CRC) C0 2C OdpowiedŸ: Adres urządzenia Funkcja Liczba bajtów Identyfikator urządzenia Stan urządzenia Pole zależne od typu urządzenia Suma kontrolna FF 00XXXXX Adres urz¹dzenia Funkcja Liczba bajtów 32 - zale y od ustawionej wartoœci - nr funkcji 0x11-0x08 Identyfikator urz¹dzenia - 0x82 Stan urz¹dzenia Pole zale ne od typu urz¹dzenia Nazwa urz¹dzenia Wyjœcie analogowe Nr wersji oprogramowania Suma kontrolna - 0xFF - XXXXXX - w miernikach NA6 niewykorzystywane 00 X X X X X - pole zale ne od typu wyjœcia analogowego - 0x00 - brak wyjœcia analogowego, X 00 X X X X - 0x01 - wyjœcie analogowe napiêciowe, X 01 X X X X - 0x02 - wyjœcie analogowe pr¹dowe, X 02 X X X X - wersja oprogramowania zaimplementowanego w mierniku: X X - 4 bajtowa zmienna typu float - 2 bajty w przypadku pracy w trybie RTU - 1 bajt w przypadku pracy w trybie ASCII

33 Przyk³ad: Praca w trybie RTU, np.: Tryb = RTU 8N2 (wartoœæ 0x02 w przypadku odczytu/zapisu przez interfejs). Miernik NA6 Wykonanie bez wyjœcia analogowego 00, Nr wersji oprogramowania 1.00, Ustawiony adres urz¹dzenia na Adr=0x01, Dla takiego miernika ramka ma nastêpuj¹c¹ postaæ: Adres urządzenia Funkcja Liczba bajtów Identyfikator urządzenia Stan urządzenia Pole zależne od typu urządzenia Suma kontrolna (CRC) FF F BE C Mapa rejestrów mierników NA6 Mapa rejestrów mierników NA6 Tablica 4 Zakres Typ wartoœci Opis adresów float (32 bity) Wartoœæ umieszczona jest w dwóch kolejnych rejestrach 16 bitowych. Rejestry zawieraj¹ te same dane co rejestry 32 bitowe z obszaru Rejestry s¹ tylko do odczytu float (32 bity) Wartoœæ umieszczona jest w dwóch kolejnych rejestrach 16 bitowych. Rejestry zawieraj¹ te same dane co rejestry 32 bitowe z obszaru Rejestry mog¹ byæ odczytywane i zapisywane float (32 bity) Wartoœæ umieszczona jest w rejestrze 32 bitowym. Rejestry s¹ tylko do odczytu float (32 bity) Wartoœæ umieszczona jest w rejestrze 32 bitowym. Rejestry mog¹ byæ odczytywane i zapisywane. 33

34 6.5. Rejestry do zapisu i odczytu Wartoœæ jest umieszczona w dwóch kolejnych rejestrach 16 bitowych. Rejestry te zawieraj¹ te same dane co rejestry 32 bitowe z obszaru Wartoœæ jest umieszczona w rejestrach 32 bitowych. zapis (z) odczyt (o) Symbol Zakres Opis Identyfikator o - Numer kana³u z/o Typ wejœcia z/o Wartoœæ 82 NA6 Identyfikator urz¹dzenia Numer kana³u miernika Wartoœæ 0 Kana³ 1 1 Kana³ 2 Typ wejœcia kana³u <Numer kana³u> Wartoœæ 0 Termorezystor Pt100 1 Termorezystor Pt500 2 Termorezystor Pt Termopara J 4 Termopara K 5 Termopara N 6 Termopara E 7 Termopara R 8 Termopara S 9 Termopara T 10 Pomiar rezystancji do 10 k 11 Pomiar napiêcia do 300 mv 12 Pomiar napiêcia do 600 V 13 Pomiar pr¹du do 40 ma 14 Pomiar pr¹du do 5 A 34

35 LoIn z/o Dolna wartoœæ zakresu wejœciowego < Numer kana³u > HiIn z/o Dolna wartoœæ zakresu wejœciowego < Numer kana³u > Funkcja z/o Kompensacja 7607 D_P z/o z/o Cnt z/o Indi z/o X1 In z/o Y1 LED z/o X2 In z/o Y2 LED z/o Funkcja operacji na kanale < Numer kana³u > Wartoœæ 0 Wy³¹czona 1 Podniesienie do kwadratu 2 Pierwiastkowanie 3 Przepisanie z kana³u 4 Dodanie kana³ów 5 Odjêcie kana³ów 6 Mno enie kana³ów 7 Dzielenie kana³ów Kompenscja rezystancji przewodów lub spoin odniesienia < Numer kana³u > Punkt dziesiêtny kana³u < Numer kana³u > Wartoœæ Auto Czas pomiaru kana³u < Numer kana³u > Charakterystyka indywidualna kana³u < Numer kana³u > Wartoœæ 0 Ch-ka wy³¹czona 1 Ch-ka w³¹czona Parametry ch-ki indywidualnej kana³u < Numer kana³u > Parametry ch-ki indywidualnej kana³u < Numer kana³u > Parametry ch-ki indywidualnej kana³u < Numer kana³u > Parametry ch-ki indywidualnej kana³u < Numer kana³u > 35

36 Numer z/o bargrafu Typ bargrafu z/o Kolor z/o Brl Brh z/o z/o Numer bargrafu Wartoœæ 0 Bargraf kana³u 1 1 Bargraf kana³u 2 Typ bargrafu < Nr bargrafu > Wartoœæ 0 jednokolorowy (OnEC) 1 zmiana koloru po przekroczeniu progu alarmowego (kolor zmienia ca³y bargraf) (Intr) 2 zmiana koloru po przekroczeniu progu alarmowego (trzyodcinkowa zmiana koloru) (SEct) 3 Bargraf jednokolorowy, znaczniki alarmów w innym kolorze (PInt) 4 Trend narastaj¹cy/opadaj¹cy (tren) Kolor bargrafu < Nr bargrafu > Wartoœæ 0 Bargraf wy³¹czony (OFF) 1 Czerwony (r) 2 Zielony (G) 3 Czerwony + Zielony (rg) Pozosta³e wartoœci dostêpne tylko w miernikach z diodami RGB 4 Niebieski (b) 5 Czerwony + Niebieski (rb) 6 Zielony + Niebieski (Gb) 7 Czerwony + Zielony + Niebieski (rgb) Lupa na bargrafie < Nr bargrafu >. Dolny próg Lupa na bargrafie < Nr bargrafu >. Górny próg 36

37 Numer alarmu z/o Wybór numeru alarmu Ch_Alarm z/o Prl z/o Prh z/o Typa z/o OpóŸnienie alarmu Podtrzymanie alarmu Zakres zmian jest zale ny od kodu wykonania miernika (iloœæ alarmów) Numer kana³u, na który ma reagowaæ alarm < Nr alarmu > Wartoœæ 0 Kana³ 1 1 Kana³ 2 Dolny próg alarmu < Nr alarmu > Górny próg alarmu < Nr alarmu > Typ alarmu < Nr alarmu > Wartoœæ 0 Normalny 1 W³¹czony 2 Wy³¹czony 3 Rêczny w³¹czony 4 Rêczny wy³¹czony z/o OpóŸnienie alarmu < Nr alarmu > z/o Podtrzymanie sygnalizacji alarmu < Nr alarmu > Wartoœæ 0 Podtrzymanie wy³¹czone 1 Podtrzymanie w³¹czone CURL z/o Kolor bargrafu do dolnego progu alarmu < Nr alarmu > Wartoœæ 0 Bargraf wy³¹czony (OFF) 1 Czerwony (r) 2 Zielony (G) 3 Czerwony + Zielony (rg) Pozosta³e wartoœci dostêpne tylko w miernikach z diodami RGB 4 Niebieski (b) 5 Czerwony + Niebieski (rb) 6 Zielony + Niebieski (Gb) 7 Czerwony + Zielony + Niebieski (rgb) 37

38 CURH z/o Chna z/o Charakterystyka wyjœcia Kolor bargrafu po przekroczeniu górnego progu alarmu < Nr alarmu > Wartoœæ 0 Bargraf wy³¹czony (OFF) 1 Czerwony (r) 2 Zielony (G) 3 Czerwony + Zielony (rg) Pozosta³e wartoœci dostêpne tylko w miernikach z diodami RGB 4 Niebieski (b) 5 Czerwony + Niebieski (rb) 6 Zielony + Niebieski (Gb) 7 Czerwony + Zielony + Niebieski (rgb) Wybór numeru kana³u dla wyjœcia analogowego Wartoœæ 0 Kana³ nr 1 1 Kana³ nr 2 z/o Charakterystyka wyjœcia analogowego Wartoœæ 0 Ch-ka wy³¹czona 1 Ch-ka w³¹czona X1 LED z/o Parametry ch-ki wyjœcia analogowego Y1 Out z/o Parametry ch-ki wyjœcia analogowego X2 LED z/o Parametry ch-ki wyjœcia analogowego Y2 Out z/o Parametry ch-ki wyjœcia analogowego Prêdkoœæ transmisji z/o Prêdkoœæ transmisji interfejsu RS-485 Wartoœæ bit/s bit/s bit/s Tryb pracy z/o Working mode of the MODBUS protocol Wartoœæ 1 ASCII 8N1 2 ASCII 7E1 3 ASCII 7O1 4 RTU 8N2 38

39 5 RTU 8E2 6 RTU 8O2 7 RTU 8N Adres z/o Wybór adresu urz¹dzenia Test z/o Test wyœwietlaczy i bargrafów Wartoœæ 0 Brak operacji 1 Test Godzina z/o ,5959 Aktualny czas Parametr ten wystêpuje z czterema miejscami po przecinku w formacie gg,mmss, gdzie: gg - oznacza godziny, mm - oznacza minuty, ss - oznacza sekundy. W przypadku wprowadzenia b³êdnego czasu miernik automatycznie go skoryguje Rejestracja z/o Rejestracja mierzonej wielkoœci Wartoœæ 0 Rejestracja wy³¹czona 1 Rejestracja z kana³u 1 2 Rejestracja z kana³u 2 3 Rejestracja z kana³u 1 i Interwa³ z/o ,5959 Przedzia³ czasowy rejestracji < Numer kana³u > Czas rejestracji z/o ,5959 Czas rozpoczêcia rejestracji < Numer kana³u > Parametr ten wystêpuje z czterema miejscami po przecinku w formacie gg,mmss, gdzie: gg - oznacza godziny, mm - oznacza minuty, ss - oznacza sekundy. W przypadku wprowadzenia b³êdnego czasu miernik automatycznie go skoryguje Rok z/o Miesi¹c z/o Rok rozpoczêcia rejestracji < Numer kana³u > Miesi¹c rozpoczêcia rejestracji < Numer kana³u > 39

40 Dzieñ z/o Dzieñ rozpoczêcia rejestracji < Numer kana³u > Parametry Rok, Miesi¹c, Dzieñ s¹ parametrami informacyjnymi (nie slu ¹ do okreœlenia daty rozpoczêcia rejestracji). Kasowanie minimum z/o Kasowanie wartoœci minimalnej k 1 kana³u Kasowanie maksimum k 1 Kasowanie minimum k 2 Kasowanie maksimum k 2 Wartoœæ 0 Brak operacji 1 Kasowanie z/o Kasowanie wartoœci maksymalnej kana³u 1 Wartoœæ 0 Brak operacji 1 Kasowanie z/o Kasowanie wartoœci minimalnej kana³u 2 Wartoœæ 0 Brak operacji 1 Kasowanie z/o Kasowanie wartoœci maksymalnej kana³u 2 Wartoœæ 0 Brak operacji 1 Kasowanie Rok zapamiêtanej wartoœci z/o Rok zapamiêtanej wartoœci w pamiêci < Numer kana³u > Miesi¹c zapamiêtanej wartoœci z/o Miesi¹c zapamiêtanej wartoœci w pamiêci < Numer kana³u > Dzieñ zapamiêtanej wartoœci z/o Dzieñ zapamiêtanej wartoœci w pamiêci < Numer kana³u > 40

41 Czas zapamiêtanej wartoœci Indeks zapamiêtanej wartoœci z/o Czas zapamiêtanej wartoœci w pamiêci < Numer kana³u > z/o Status z/o Parametr ten wystêpuje z czterema miejscami po przecinku w formacie gg,mmss, gdzie: gg - oznacza godziny, mm - oznacza minuty, ss - oznacza sekundy. W przypadku wprowadzenia b³êdnego czasu miernik automatycznie go skoryguje. Numer zapamiêtanej wartoœci w pamiêci < Numer kana³u > Status operacji na buforze < Numer kana³u > Wartoœæ 0 Brak operacji 1 Wyszukiwanie wg daty i czasu (rejestry nr oraz ) 2 Wyszukiwanie wg czasu (rejestr nr 7663 oraz 7326) 3 Wyszukiwanie wg indeksu (rejestry nr 7664 oraz 7328) 4 Za³aduj nastêpne wartoœci do bufora (rejestry oraz ) 5 Za³aduj poprzednie wartoœci do bufora (rejestry oraz ) 6 IdŸ do pierwszej zapamiêtanej wartoœci w pamiêci. 7 IdŸ do ostatniej zapamiêtanej wartoœci w pamiêci. 41

42 Numer zapamiêtanej wartoœci o Numer zapamiêtanej wartoœci, umieszczonej w pierwszym rejestrze bufora < Numer kana³u > Iloœæ zapisanych rejestrów Wartoœæ 0 Pamiêæ jest pusta Numer zapamietanej wartoœci o Iloœæ zapisanych rejestrów bufora. < Numer kana³u > Wartoœæ 0 Bufor jest pusty Iloœæ zapisanych rejestrów Rok o Rok dla wartoœci w pierwszym rejestrze < Numer kana³u > Miesi¹c o Miesi¹c dla wartoœci w pierwszym rejestrze. < Numer kana³u > Dzieñ o Dzieñ dla wartoœci w pierwszym rejestrze < Numer kana³u > Czas o ,5959 Czas dla wartoœci w pierwszym rejestrze < Numer kana³u > Parametr ten wystêpuje z czterema miejscami po przecinku w formacie gg,mmss, gdzie: gg - oznacza godziny, mm - oznacza minuty, ss - oznacza sekundy Bufor o Zapamiêtane wartoœci, odczytane z pamiêci < Numer kana³u > 20 rejestrów, zawieraj¹cych 20 zapamiêtanych wartoœci. 1) W przypadku rejestrów nie wystêpuj¹cych w danej serii mierników ich wartoœæ wynosi 1E

43 6.6. Rejestry tylko do odczytu Wartoœæ jest umieszczona w dwóch kolejnych rejestrach 16 bitowych. Rejestry te zawieraj¹ te same dane co rejestry 32 bitowe z obszaru Wartoœæ jest umieszczona w rejestrach 32 bitowych. Zapis (z) odczyt (o) Nazwa Jednostka Nazwa wielkoœci Identyfikator o - Sta³a identyfikuj¹ca urz¹dzenie Status 1 o Status 2 o - Rejestr opisuj¹cy aktualny stan miernika Rejestr opisuj¹cy aktualny stan miernika Wysterowanie o % Jest to rejestr okreœlaj¹cy wysterowanie wyjœcia analogowego Min 1 Max 1 Value 1 o o Wartoœæ minimalna aktualnie mierzonej wartoœci kana³u 1 Wartoœæ maksymalna aktualnie mierzonej wartoœci kana³u 1 Aktualnie mierzona wartoœæ kana³u Hour - Aktualny czas Min 2 o Max 2 o Value 2 o - Wartoœæ minimalna aktualnie mierzonej wartoœci kana³u 2 Wartoœæ maksymalna aktualnie mierzonej wartoœci kana³u 2 Aktualnie mierzona wartoœæ kana³u 2 Uwaga! W momencie przekroczenia zakresu górnego lub dolnego parametry wartoœæ wyœwietlana, minimum, maksimum ustawiane s¹ na wartoœæ 1E+20. Dla parametru Cnt=0 (wy³¹czenie pomiaru oraz wyœwietlanie aktualnej godziny) parametry minimum, maksimum oraz wartoœæ wyœwietlana ustawiane s¹ na wartoœæ 1E

44 Opis rejestru Status 1 B³¹d kompensacji rezystancji przewodów kana³u 2 Pozycja kropki dziesiêtnej kana³u 2 Sygnalizacja górnego przekroczenia zakresu kana³u 2 Sygnalizacja dolnego przekroczenia zakresu kana³u Charakterystyka indywidualna kana³u 2 B³¹d kompensacji rezystancji przewodów kana³u 1 Pozycja kropki dziesiêtnej kana³u 1 Sygnalizacja górnego przekroczenia zakresu kana³u 1 Sygnalizacja dolnego przekroczenia zakresu kana³u 1 Charakterystyka indywidualna kana³u 1 Rodzaj wyjœcia analogowego X X X X X X X X X X X X X X X X bits MSB LSB Bit-15 B³¹d kompensacji rezystancji przewodów kana³u brak b³êdu 1 - sygnalizacja b³êdu kompensacji Bit Pozycja kropki dziesiêtnej kana³u brak , , , Auto 44

45 Bit-11 Sygnalizacja górnego przekroczenia zakresu kana³u praca normalna 1 - przekroczenie zakresu Bit-10 Sygnalizacja dolnego przekroczenia zakresu kana³u praca normalna 1 - przekroczenie zakresu Bit-9 Charakterystyka indywidualna kana³u charakterystyka indywidualna wy³¹czona 1 - charakterystyka indywidualna w³¹czona Bit-8 B³¹d kompensacji rezystancji przewodów kana³u brak b³êdu 1 - sygnalizacja b³êdu kompensacji Bit Pozycja kropki dziesiêtnej kana³u brak , , , Auto Bit-4 Sygnalizacja górnego przekroczenia zakresu kana³u praca normalna 1 - przekroczenie zakresu Bit-3 Sygnalizacja dolnego przekroczenia zakresu kana³u praca normalna 1 - przekroczenie zakresu Bit-2 Charakterystyka indywidualna kana³u charakterystyka indywidualna wy³¹czona 1 - charakterystyka indywidualna w³¹czona Bit Rodzaj wyjœcia (napiêciowe, pr¹dowe) 00 - brak wyjœcia analogowego 01 - pr¹dowe 10 - napiêciowe 45

46 Opis rejestru Status2 Rejestracja wyników pomiarów w pamiêci Stan alarmu 8 Stan alarmu 7 Stan alarmu 6 Stan alarmu 5 Stan alarmu 4 Stan alarmu 3 Stan alarmu 2 Stan alarmu 1 Tryb pracy i jednostka informacyjna Prêdkoœæ transmisji X X X X X X X X X X X X X X X X bits MSB LSB Bit-15 Niewykorzystany Bit Rejestracja wyników pomiarów w pamiêci 00 - rejestracja wy³¹czona 01 - rejestracja z kana³u rejestracja z kana³u rejestracja z kana³u 1, 2 Bit-12 Stan alarmu wy³¹czony 1 - za³¹czony Bit-11 Stan alarmu wy³¹czony 1 - za³¹czony 46

47 Bit-10 Stan alarmu wy³¹czony 1 - za³¹czony Bit-9 Stan alarmu wy³¹czony 1 - za³¹czony Bit-8 Stan alarmu wy³¹czony 1 - za³¹czony Bit-7 Stan alarmu wy³¹czony 1 - za³¹czony Bit-6 Stan alarmu wy³¹czony 1 - za³¹czony Bit-5 Stan alarmu wy³¹czony 1 - za³¹czony Bit Tryb pracy i jednostka informacyjna interfejs wy³¹czony 001-8N1 - ASCII 010-7E1 - ASCII 011-7O1 - ASCII 100-8N2 - RTU 101-8E1 - RTU 110-8O1 - RTU 111-8N1 - RTU Bit Prêdkoœæ transmisji bit/s bit/s bit/s 47

48 7. DANE TECHNICZNE WEJŒCIA: 48 Pt100 Pt500 Pt1000 J (Fe-CuNi) K (NiCr-NiAl) N (NiCrSi-NiSi) E (NiCr-CuNi) R (PtRh13-Pt) S (PtRh10-Pt) T (Cu-CuNi) Pomiar rezystancji ( ) C ( ) C ( ) C ( ) C ( ) C ( ) C ( ) C ( ) C ( ) C ( ) C k Pomiar napiêcia 300 mv rezystancja wejœciowa > 9 M, Pomiar napiêcia 600 V rezystancja wejœciowa > 4.2 M Pomiar pr¹du 40 ma rezystancja wejœciowa < 4 Pomiar pr¹du 5 A rezystancja wejœciowa = 10 m 10% Podzakresy pomiarowe (przy zachowaniu klasy): Pt C Pt C Pt C Termoelement J 350 C, 700 C Termoelement K 450 C, 950 C Termoelement N 550 C, 1000 C Termoelement E 250 C, 520 C Rezystancja 110, 220, 460, 950, 2100, 5000 Napiêcie 19 mv, 35 mv, 75 mv, 155 mv, 5 V, 11 V, 22 V, 45 V, 90 V, 180 V, 360 V Pr¹d 5 ma, 11 ma, 23 ma, 1.8 A, 3.8 A Natê enie pr¹du p³yn¹cego przez rezystor termometryczny: < 400 A Rezystancja przewodów ³¹cz¹cych rezystor termometryczny z miernikiem: < 20 /przewód Charakterystyki termoelementów wed³ug PN-EN Charakterystyki termorezystorów wed³ug PN-IEC 751+A1+A2.

49 WYJŒCIA: analogowe izolowane galwanicznie o rozdzielczoœci 0,025% zakresu - programowalne pr¹dowe 0/4..20 ma rezystancja obci¹ enia 500 lub programowalne napiêciowe V rezystancja obci¹ enia czas odpowiedzi wyjœcia 100 ms - b³¹d wyjœcia 0,2% zakresu - b³¹d dodatkowy od zmian temperatury otoczenia (0,1% zakresu/10k) przekaÿnikowe 4 przekaÿniki; styki beznapiêciowe - zwierne - obci¹ alnoœæ maksymalna: napiêciowa 250 V a.c., 150 V d.c., pr¹dowa 5 A 30 V d.c., 250 V a.c., obci¹ enie rezystancyjne 1250 VA, 150 W. programowalne progi alarmowe; trzy typy alarmów; histereza okreœlana za pomoc¹ dolnego i górnego progu alarmowego; sygnalizacja zadzia³ania alarmów na bargrafie. 8 wyjœæ typu otwarty kolektor (OC) beznapiêciowe typu OC z tranzystorem npn (max obci¹ enie 25 ma) zakres do³¹czanych napiêæ V d.c. cyfrowe: interfejs RS-485, protokó³ transmisji MODBUS, ASCII: 8N1, 7E1, 7O1, RTU: 8N2, 8E1, 8O1, 8N1, prêdkoœæ transmisji 2400, 4800, 9600 bodów maksymalny czas odpowiedzi na ramkê zapytania 500 ms. dodatkowe wyjœcie zasilaj¹ce 24 V d.c., maksymalne obci¹ enie 20 ma Parametry pamiêci: - pamiêæ miernika (rejestracji) 750 próbek (kana³ 1 lub kana³ 2), lub 375 próbek (kana³ 1) próbek (kana³ 2) - min. interwa³ rejestracji 1 sec 49
