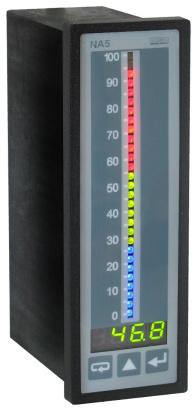

MIERNIK CYFROWO-ANALOGOWY Z WIELOKOLOROWYM BARGRAFEM TYPU NA5 INSTRUKCJA OBS UGI

Wielkość: px
Rozpocząć pokaz od strony:

Download "MIERNIK CYFROWO-ANALOGOWY Z WIELOKOLOROWYM BARGRAFEM TYPU NA5 INSTRUKCJA OBS UGI"

Transkrypt

1 MIERNIK CYFROWO-ANALOGOWY Z WIELOKOLOROWYM BARGRAFEM TYPU NA5 INSTRUKCJA OBS UGI

2 2

3 MIERNIK CYFROWO-ANALOGOWY Z WIELOKOLOROWYM BARGRAFEM TYPU NA5 INSTRUKCJA OBS UGI Spis treœci 1. ZASTOSOWANIE ZESTAW MIERNIKA WYMAGANIA PODSTAWOWE, BEZPIECZEÑSTWO U YTKOWANIA INSTALOWANIE OBS UGA INTERFEJS RS DANE TECHNICZNE ZANIM ZOSTANIE ZG OSZONA AWARIA PRZYK ADY PROGRAMOWANIA MIERNIKÓW NA KOD WYKONAÑ

4 4

5 1. ZASTOSOWANIE Mierniki serii NA5 z wielokolorowym bargrafem maj¹ wejœcie uniwersalne przeznaczone do pomiaru temperatury, rezystancji, napiêcia z bocznika, sygna³ów standardowych oraz napiêcia i pr¹du sta³ego. Mog¹ znaleÿæ zastosowanie w ró nych dziedzinach przemys³u np.: przemyœle spo ywczym, przepompowniach i oczyszczalniach œcieków, przemyœle chemicznym, stacjach meteorologicznych, browarach. S¹ przeznaczone do wizualizacji wielkoœci mierzonej oraz oceny tendencji zmian kontrolowanego procesu technologicznego. Mog¹ znaleÿæ zastosowanie w uk³adach automatyki gdzie zastosowano sterowniki programowalne. Mierniki NA5 mog¹ mieæ opcjonalnie wyjœcie analogowe ci¹g³e, przekaÿnikowe, wyjœcia typu OC i wyjœcie cyfrowe RS-485. Mierniki s¹ programowalne za pomoc¹ klawiatury i przez RS-485. Rys. 1. Wygl¹d miernika NA5. 5

6 Mierniki NA5 realizuj¹ funkcje: l pomiaru wielkoœci wejœciowej i wyœwietlanie jej na wyœwietlaczu i na bargrafie, l przeliczania sygna³u wejœciowego na wskazanie w oparciu o indywidualn¹ liniow¹ charakterystykê, l arytmetyczne: potêgowanie i pierwiastkowanie, l programowania koloru i rozdzielczoœci bargrafu, l sygnalizacji przekroczenia nastawionych wartoœci alarmowych, l rejestracji mierzonego sygna³u w zaprogramowanych odcinkach czasu, l pamiêci wartoœci maksymalnych i minimalnych, l programowania czasu uœredniania pomiaru, l programowania rozdzielczoœci wskazañ, l blokady wprowadzania parametrów za pomoc¹ has³a, l przetwarzania wielkoœci mierzonej na sygna³ wyjœciowy napiêciowy lub pr¹dowy, l obs³ugi interfejsu RS-485 w protokole MODBUS, zarówno w trybie ASCII jak i RTU. 2. ZESTAW MIERNIKA W sk³ad zestawu wchodz¹: - Miernik NA5 1 szt. - instrukcja obs³ugi 1 szt. - karta gwarancyjna 1 szt. - wtyk z zaciskami œrubowymi 1 lub 2 szt. (zaleznie od wykonania) - uchwyty do mocowania w tablicy 2 szt - zestaw naklejek z jednostkami 1 szt. 3. WYMAGANIA PODSTAWOWE, BEZPIECZEÑSTWO U YTKOWANIA Symbole umieszczone w instrukcji oznaczaj¹: - szczególnie wa ne, nale y zapoznaæ siê przed pod³¹czeniem miernika.! Nieprzestrzeganie uwag oznaczonych tym symbolem mo e spowodowaæ uszkodzenie miernika. 6? - nale y zwróciæ uwagê, gdy miernik pracuje niezgodnie z oczekiwaniami. W zakresie bezpieczeñstwa u ytkowania miernik odpowiada wymaganiom normy PN-EN

7 Uwagi dotycz¹ce bezpieczeñstwa: l Instalacji i pod³¹czeñ miernika powinien dokonywaæ wykwalifikowany personel. Nale y wzi¹æ pod uwagê wszystkie dostêpne wymogi ochrony. l Przed w³¹czeniem zasilania nale y sprawdziæ poprawnoœæ pod³¹czeñ elektrycznych. l Nie pod³¹czaæ miernika do sieci poprzez autotransformator. l Przed zdjêciem obudowy miernika nale y wy³¹czyæ jego zasilanie. l Zdjêcie obudowy miernika w trakcie trwania umowy gwarancyjnej powoduje jej uniewa nienie.! 4. INSTALOWANIE 4.1. Sposób mocowania W tablicy przygotowaæ otwór o wymiarach ( x ) mm. Gruboœæ materia³u, z którego wykonano tablicê powinna mieœciæ siê w przedziale mm. Miernik ma listwy zaciskowe œrubowe, które umo liwiaj¹ przy³¹czenie przewodów zewnêtrznych o przekroju do 2,5 mm 2. Wymiary miernika przedstawiono na rys.2. max Rys. 2. Rysunek gabarytowy i sposób mocowania miernika. 7

8 4.2. Schematy pod³¹czeñ zewnêtrznych Opis listwy zaciskowej pokazano na rys. 3a, pod³¹czenia sygna³ów wejœciowych pokazano na rys. 3b, a wyjœciowych na rys. 3c i 3d. Miernik ma programowalne wejœcia. Na rysunkach podano maksymalne zakresy pomiarowe. 4 wyjœcia przekaÿnikowe A1 A3 A5 A7 8 wyjœæ OC A1 A2 A3 A4 A5 A6 A7 A zasilanie 24Vd.c. zasilanie przetworników objektowych 24 8 GND V wyjœcie analogowe E ma 5A RS-485 A B GND GND termoelementy, napiêcie z bocznika lub 300 mv rezystor termometryczny a) Opis listwy zaciskowej 8

9 rezystor termometryczny w uk³adzie dwuprzewodowym lub pomiar rezystancji rezystor termometryczny w uk³adzie trójprzewodowym termoelement lub napiêcie ± 300 mv GND ± 600 V GND ± 40 ma GND ± 5 A wejœcie napiêciowe ± 600 V wejœcie pr¹dowe ± 40 ma wejœcie pr¹dowe ± 5 A 3 - ± 40 ma 24 V d.c ± 40 ma 24 V d.c S - - przetwornik obiektowy dwuprzewodowy przetwornik obiektowy trójprzewodowy b/ Sposób po³¹czenia sygna³ów wejœciowych 9

10 A1 A2 A3 A4 A5 A6 A7 A8 GND A1 A3 A5 A7 8 wyjœæ typu otwarty kolektor 4 wyjœcia przekaÿnikowe c/ Sposób po³¹czenia sygna³ów wyjœciowych cyfrowych i analogowych w zale noœci od kodu wykonañ Miernik NA5 A B GND Komputer IBM PC PD5 10 GND RTS 11 RxD 12 TxD DB9 9 5 Miernik NA5... B 8 A 9 Komputer IBM PC z kart¹ RS B A GND DB9 d/ Sposób po³¹czenia interfejsu RS-485 Rys. 3. Po³¹czenia zewnêtrzne miernika NA5 10

11 Z uwagi na zak³ócenia elektromagnetyczne nale y zastosowaæ, do pod³¹czenia sygna³ów wejœciowych oraz sygna³ów wyjœciowych, przewody ekranowane. Jako kabel sieciowy nale y zastosowaæ kabel dwuprzewodowy. Przekrój przewodów powinien byæ tak dobrany, aby w przypadku zwarcia kabla od strony urz¹dzenia zapewnione by³o zabezpieczenie kabla za pomoc¹ bezpiecznika instalacji elektrycznej. Wymagania wzglêdem kabla sieciowego reguluje norma PN-EN p OBS UGA Po pod³¹czeniu sygna³ów zewnêtrznych i w³¹czeniu zasilania, miernik wyœwietla typ i aktualn¹ wersjê programu, np. n100. bargraf 55-elementowy (w wykonaniu trójkolorowym) bargraf 29-elementowy (w wykonaniu siedmiokolorowym) Górny próg alarmowy Dolny próg alarmowy Wyœwietlacz Przycisk akceptacji Przycisk rezygnacji Przycisk zwiêkszania wartoœci Rys. 4 Opis p³yty czo³owej miernika NA5. 11

12 Po oko³o trzech sekundach miernik automatycznie przechodzi do trybu pracy, w którym dokonuje pomiaru oraz wyœwietlenia wartoœci mierzonej na wyœwietlaczu i na bargrafie. Na bargrafie zaznaczone s¹ równie progi alarmowe w zale noœci od nastaw parametrów alarmowych oraz rozdzielczoœci i typu bargrafu. Miernik automatycznie wygasza nieznacz¹ce zera. Funkcje przycisków: - przycisk akceptacji - wejœcie w tryb programowania (przytrzymanie przez oko³o trzy sekundy), - wejœcie do wybranego poziomu parametrów, - wejœcie w tryb zmiany wartoœci parametru, - zaakceptowanie zmienionej wartoœci parametru. - przycisk zwiêkszania wartoœci - wyœwietlenie wartoœci minimalnej (pierwsze przyciœniecie), maksymalnej (drugie przyciœniecie), powrót do pomiaru (trzecie naciœniêcie), - poruszanie siê po menu podgl¹du lub matrycy programowania, - zmiana wartoœci wybranego parametru - zwiêkszanie wartoœci. - przycisk rezygnacji - wejœcie do menu zarejestrowanych wyników, - wejœcie do menu podgl¹du parametrów (przytrzymanie przez oko³o 3 sekundy), - wyjœcie z menu podgl¹du lub matrycy programowania, - rezygnacja ze zmiany parametru. Naciœniêcie i przytrzymanie przez oko³o trzy sekundy przycisku powoduje wejœcie do trybu programowania. Tryb programowania jest zabezpieczony kodem bezpieczeñstwa sec. Naciœniêcie i przytrzymanie przez oko³o trzy sekundy przycisku powoduje wejœcie do menu podgl¹du i menu zarejestrowanych wartoœci. Po menu podgl¹du nale y poruszaæ siê za pomoc¹ przycisku. W menu tym dostêpne s¹ tylko do odczytu wszystkie programowalne parametry miernika za wyj¹tkiem parametrów serwisowych. Wyjœcie z menu podgl¹du odbywa siê za pomoc¹ przycisku. 12

13 W menu podgl¹du jest równie mo liwe przegl¹danie zarejestrowanych wartoœci resl. Wciœniêcie przycisku na parametrze resl powoduje wejœcie do menu przegl¹dania zarejestrowanych wartoœci. Numer zarejestrowanego wyniku jest wyœwietlany na przemian z wartoœci¹ np. n320/2174. Poruszanie siê po zarejestrowanych wartoœciach nastêpuje za pomoc¹ przycisku. Przytrzymanie tego przycisku na czas d³u szy ni ok. 2 sek. spowoduje przyspieszenie przegl¹dania. Naciœniêcie przycisku w dowolnym momencie spowoduje wyœwietlenie liczby zarejestrowanych wyników. Wyjœcie z przegl¹dania zarejestrowanych wartoœci odbywa siê przyciskiem. Algorytm obs³ugi miernika przedstawiono na Rys. 5. Pojawienie siê na wyœwietlaczu ni ej wymienionych symboli i napisów oznacza:? Niepoprawnie wprowadzony kod bezpieczeñstwa. Przekroczenie górnego zakresu pomiarowego lub brak czujnika. Przekroczenie dolnego zakresu pomiarowego lub zwarcie czujnika. B³¹d kompensacji rezystancji przewodów. Nie pod³¹czony lub uszkodzony przewód. Mo liwa jest zmiana parametrów miernika: - z klawiatury miernika (p 5.1) - przez RS-485 (p.6.) 13

14 poruszanie siê po podgl¹dzie Menu podgl¹du Podgl¹d parametrów programowalnych miernika Podgl¹d zarejestrowanych wartoœci mierzonych Wyœwietlanie wartoœci minimalnej Wyœwietlanie wartoœci maksymalnej 3sek. 3sek. Pomiar Tryb wprowadzenia has³a Kasowanie wyjœæ alarmowych Wyœwietlenie napisu: Rys. 5. Algorytm obs³ugi miernika NA5 - wejœcie do wybranego poziomu - wejœcie do zmian parametru -wyjœciezmatrycy Matryca programowania poruszanie siê po matrycy poprawne SprawdŸ has³o niepoprawne 14

15 5.1. Zmiana parametrów miernika NA5 z klawiatury Naciœniêcie przycisku przez oko³o trzy sekundy powoduje wyœwietlenie napisu secna przemian z fabrycznie ustawion¹ wartoœci¹ 0. Wpisanie poprawnego kodu powoduje wejœcie do trybu programowania. Rysunek 6 przedstawia matrycê przejœæ w trybie programowania. Przyciskiem porusza siê po grupach parametrów g³ównych np.: Chn, barg, AL1, AL2, itd. Wciœniêcie przycisku na danym poziomie powoduje wejœcie do parametrów tego poziomu. Poruszanie siê po danym poziome odbywa siê za pomoc¹ przycisku. W celu zmiany wartoœci nale y u yæ przycisku. Aby zrezygnowaæ ze zmiany parametru nale y wcisn¹æ przycisk. Przyciskiem, wychodzi siê z wybranego poziomu i matrycy programowania do pomiaru. Podczas pracy miernika w trybie programowania na bargrafie jest wyœwietlany wynik pomiarowy za wyj¹tkiem wybrania funkcji testowania wyœwietlacza. 15

16 Rys. 6. Matrycz przejœæ w trybie programowania Nr poz. Menu g³ówne 1 Chn 2 barg 3 al1 10 al8 11 0ut 12 ser 13 l0gr Parametry wybranego poziomu typ Typ wejœcia lo:n Dolna wartoœæ zakr. wej. Hi:n Górna wartoœæ zakr. wej. func Funkcje matemat. Con Rodzaj komp. d_p Punkt dzies. Cnt Czas pomiaru :nd: Ch-ka ind. wej. typb Typ bargrafu colr brl brh Kolor bargrafu Dolny bargraf Górny bargraf prl Górny próg OpóŸn. alarmu Podtrz. alarmu Kolor dolnego znacz. Kolor górnego znacz. Ch-ka ind. wyj. Wpis param. stan. Rejestracja Param. ch-ki ind. Zmiana has³a Param. ch-ki ind. Test wyœw. + bargr. Param. ch-ki ind. Zmiana czasu gor1 dat1 :nt1 Start rej. Data rej. Interwa³ rej. Kasow. wart. min. Prêdkoœæ transm. Kasow. wart. max. d_y: :_H2 d_y2 Dolny próg set rec Rodzaj transm. Param. ch-ki. ind. prh typa Typ alarmu dly H0ld Curl CurH :nd0 d_h1 0_y1 d_h2 0_y2 Param. ch-ki ind. sec tst Hour Clrl ClrH baud tryb adr Adres urz¹dz. Param. ch-ki. ind. :_H: Param. ch-ki. ind. Param. ch-ki. ind. 16

17 Przyk³ady zmiany wartoœci wybranego parametru (parametr - symbol) Auto On Off Przyk³ad zmiany wartoœci wybranego parametru bez zmiany punktu dziesiêtnego (parametr liczbowy) Zmiana migaj¹cej pozycji Zmiana migaj¹cej pozycji Zmiana migaj¹cej pozycji Zmiana migaj¹cej pozycji 0-9, -, -1 Wygaszanie nieznacz¹cych zer Przyk³ad zmiany wartoœci wybranego parametru ze zmian¹ punktu dziesiêtnego (parametr liczbowy) Zmiana migaj¹cego przecinka Zmiana migaj¹cej pozycji Zmiana migaj¹cej pozycji Zmiana migaj¹cej pozycji Zmiana migaj¹cej pozycji 0-9, -, -1 Dopasowanie punktu dziesiêtnego Rys. 7. W tablicy 1 przedstawiono programowalne parametry miernika. Programowanie parametrów jest mo liwe po uprzednim wprowadzeniu has³a. 17

18 Parametry programowalne miernika NA5 Tablica 1 Symbol na wyœwietlaczu typ Typ wejœcia Opis parametrów Zakres zmian Rezystory termometryczne: pt1 - Pt100 pt5 - Pt500 pt10 - Pt1000 Chn Parametry wejœcia lo:n Hi:n func Dolna wartoœæ zakresu wejœciowego. Ustawienie parametrów LoIn i HiIn daje mo liwoœæ zawê enia zakresu pomiarowego. Górna wartoœæ zakresu wejœciowego. Funkcje matematyczne. Termoelementy: te-j - termoelement, typu J te-h - termoelement, typu K te-n - termoelement, typu N te-e - termoelement, typu E te-r - termoelement, typu R te-s - termoelement, typu S te-t - termoelement, typu T re2 - rezystancja do 10 kw napl - napiêcie do ± 300 mv naph - napiêcie do ± 600 V nnal - pr¹d do ± 40 ma nnah - pr¹d do ± 5 A Mo liwoœæ nastaw: Przy sygnale wejœciowym < LoIn miernik wyœwietli przekroczenie dolne. Musi byæ spe³niony warunek Loln<Hiln. Parametr nie uwzglêdnia charakterystyki indywidualnej, dzia³a na sygna³ mierzony. Mo liwoœæ nastaw: Przy sygnale wejœciowym > Hiln miernik wyœwietli przekroczenie górne. Musi byæ spe³niony warunek Loln<Hiln. Parametr nie uwzglêdnia charakterystyki indywidualnej, dzia³a na sygna³ mierzony. 0ff - funkcje matematyczne wy³¹czone; s)r - potêgowanie (wynik) 2 s)rt - pierwiastkowanie Ö wynik 18

19 Parametry wejœcia Chn Con d_p Cnt 1nd1 1_H1 d_y1 1_H2 d_y2 Rodzaj kompensacji zmian warunków pracy czujnika: - w przypadku rezystora termometrycznego i pomiaru rezystancji dotyczy kompensacji zmian rezystancji przewodów ³¹cz¹cych czujnik z miernikiem, - w przypadku termoelementu dotyczy kompensacji zmian temperatury spoin odniesienia.. Ustawienie punktu dziesiêtnego. Ustawienie dzia³a zarówno przy wy- ³¹czonej jak i w³¹czonej charakterystyce indywidualnej. Wprowadzenie punktu dziesiêtnego uniemo liwiaj¹cego wyœwietlenie czterech znaków na wyœwietlaczu spowoduje wyœwietlenie przekroczenia dolnego lub górnego. Czas uœredniania pomiaru. Wy³¹czenie lub w³¹czenie indywidualnej liniowej charakterystyki u ytkownika - ( charakterystyka indywidualna wyœwietlacza ). Parametry indywidualnej charakterystyki wyœwietlacza. Na podstawie podanych przez u ytkownika wspó³rzêdnych dwóch punktów miernik wyznacza (z uk³adu równañ) wspó³czynniki charakterystyki indywidualnej a i b. d _ Y1 = a I _ H1+ b d _ Y 2 = a I _ H 2 + b gdzie: I_H1 i I_H2 - wartoœæ mierzona d_y1 i d_y2 - oczekiwana wartoœæ na wyœwietlaczu. Rys 9. przedstawia sposób dzia³ania charakterystyki indywidualnej. auto - kompensacja automatyczna (w przypadku rezystorów termometrycznych i pomiaru rezystancji wymaga linii trójprzewodowej.) 0,0...60,0 C - wartoœæ temperatury odniesienia dla termoelementów. 0,0...40,0 W- rezystancja dwóch przewodów dla rezystorów termometrycznych i pomiaru rezystancji. Wpisanie wartoœci z poza przedzia³u kompensacji rêcznej (np. wartoœæ 70,0) spowoduje w³¹czenie kompensacji automatycznej. Mo liwoœæ nastaw: ,0 00,00 0,000 Auto - automatyczny dobór punktu dziesiêtnego. 0, ,9 s Wpisanie 0 powoduje wy³¹czenie pomiaru i zatrzymanie pracy miernika. Miernik w tym stanie wyœwietla godzinê. Bargraf jest wygaszony. 0n - charakterystyka w³¹czona, 0ff - charakterystyka wy³¹czona. Mo liwoœæ nastaw:

20 typb Typ bargrafu 0neC - bargraf jednokolorowy, :ntr - bargraf odcinkowy, sect - bargraf sektorowy, p:nt - bargraf punktowy, tren -bargraf trend. Rys.10. objaœnia typy bargrafu. Parametry bargrafu barg colr brl Kolor bargrafu Parametr do ustawiania lupy na bargrafie. Dolny próg. Wartoœæ na wyœwietlaczu, przy której bargraf ma byæ wygaszony. 0ff - bargraf wy³¹czony, r - czerwony, g - zielony, rg - czerwony + zielony Pozosta³e kolory dostêpne tylko w miernikach z bargrafem siedmiokolorowym. b - niebieski, rb - czerwony + niebieski, gb - zielony + niebieski, rgb - czerwony + zielony + niebieski. Mo liwoœæ nastaw: brh Parametr do ustawiania lupy na bargrafie. Górny próg. Wartoœæ na wyœwietlaczu, przy której ca³y bargraf ma byæ zaœwiecony. Mo liwoœæ nastaw:

21 prl prh Dolny próg alarmowy. Górny próg alarmowy. Mo liwoœæ nastaw: Mo liwoœæ nastaw: Parametry alarmu 1 do alarmu 8 al1 do al8 typa dly Typ alarmu Rys.8. przedstawia typy alarmów. OpóŸnienie zadzia³ania alarmu. Parametr okreœlany w sekundach tzn. nale y podaæ za ile sekund ma nast¹piæ zadzia³anie alarmu od jego wyst¹pienia. Zadzia³anie alarmu nastêpuje po uœrednieniu pomiaru. Wy³¹czenie alarmu nastêpuje bez opóÿnienia. nor - normalny, 0n - w³¹czony, 0ff - wy³¹czony, H_0n - rêczny w³¹czony; do czasu zmiany typu alarmu wyjœcie alarmowe zostaje na sta³e za³¹czone. H_0f - rêczny wy³¹czony; do czasu zmiany typu alarmu wyjœcie alarmowe zostaje na sta³e wy³¹czone. Mo liwoœæ nastaw: 0, ,9 Wprowadzenie 0,0 powoduje zadzia³anie alarmu w momencie jego wyst¹pienia. H0ld Podtrzymanie sygnalizacji alarmu. W sytuacji, gdy funkcja podtrzymania jest za³¹czona, po ust¹pieniu stanu alarmowego, alarm nadal jest za³¹czony (styki przekaÿnika lub OC). Stan alarmowy jest aktywny do momentu skasowania go za pomoc¹ kombinacji przycisków i. 0ff - podtrzymanie wyjœcia alarmowego wy³¹czone. 0n - podtrzymanie wyjœcia alarmowego w³¹czone. 21

22 Curl CurH Kolor znacznika alarmu progu dolnego. Kolor znacznika alarmu progu górnego. 0ff - znacznik alarmu wy³¹czony. r - czerwony, g - zielony, rg - czerwony+zielony, Pozosta³e kolory dostêpne tylko w miernikach z bargrafem siedmiokolorowym. b - niebieski, rb - czerwony+niebieski, gb - zielony+niebieski, rgb - czerwony+ zielony+niebieski, Rys.10. objaœnia ideê parametrów CurL i CurH. :nd0 Wy³¹czenie lub w³¹czenie indywidualnej liniowej charakterystyki u ytkownika - ( charakterystyka indywidualna wyjœcia analogowego ). 0n - charakterystyka w³¹czona, 0ff - charakterystyka wy³¹czona. Gdy charakterystyka jest wy³¹czona to miernik dzia³a z maksymalnym zakresem zale nym od zakresu wejœciowego LoIn i HiIn. Parametry wyjœcia 0ut d-h1 0-y1 d-h2 0-H2 Parametry indywidualnej charakterystyki wyjœcia analogowego. Na podstawie podanych przez u ytkownika wspó³rzêdnych dwóch punktów miernik wyznacza (z uk³adu równañ) wspó³czynniki charakterystyki indywidualnej a i b. O _ Y1 = a d _ H1+ b O _ Y 2 = a d _ H 2 + b gdzie: d_h1 i d_h2 - wartoœæ wyœwietlana O_Y1 and O_Y2 - oczekiwana wartoœæ na wyjœciu analogowym. Rys.9. przedstawia graficzne zobrazowanie objaœniaj¹ce ideê charakterystyki indywidualnej. Mo liwoœæ nastaw:

23 baud tryb adr Prêdkoœæ transmisji interfejsu RS-485. Rodzaj transmisji przez interfejs RS-485. Adres urz¹dzenia b/s b/s b/s 0ff - interfejs wy³¹czony a8n1 - ASCII 8N1 a7e1 - ASCII 7E1 a7o1 - ASCII 7O1 r8n2 - RTU 8N2 r8e1 - RTU 8E1 r8o1 - RTU 8O1 r8n1 - RTU 8N1 Mo liwoœæ nastaw: Parametry serwisowe ser Parametry fabryczne. set Wciœniêcie przycisku powoduje Parametry fabryczne przedstawione s¹ w tablicy 2. wpisanie parametrów fabrycznych. sec Wprowadzenie nowego has³a. Mo liwoœæ nastaw: Test wyœwietlaczy i bargrafów. tst Wciœniêcie przycisku powoduje w³¹czenie testu. Wciœniêcie przycisku Test polega na kolejnym wyœwietlaniu liczb 1111, 2222 itd. Na bargrafie s¹ zapalane kolejne kolory bargrafu. koñczy test. Ustawianie czasu bie ¹cego. Mo liwoœæ nastaw: 00:00: :59:59 Hour Format czasu: hh:mm:ss Zegar jest zerowany po zaniku napiêcia zasilania. Clrl Kasowanie wartoœci minimalnej. Wciœniêcie przycisku powoduje skasowanie wartoœci minimalnej. ClrH Kasowanie wartoœci maksymalnej. Wciœniêcie przycisku powoduje skasowanie wartoœci maksymalnej. 23

24 rec W³¹czenie lub wy³¹czenie rejestracji. W chwili w³¹czenia rejestracji miernik kasuje poprzednie zapamiêtane wartoœci. 0ff - rejestracja wy³¹czona on - rejestracja w³¹czona Parametry rejestracji l0gr go_r date 1nte Godzina rozpoczêcia rejestracji. Format czasu: hh:mm:ss Data rozpoczêcia rejestracji. Format daty: yy.mm.dd Jest to parametr informacyjny. Nie s³u y do okreœlenia daty, od której ma siê zacz¹æ rejestracja, lecz tylko informowaæ, kiedy rozpoczêto rejestracjê. Interwa³ czasowy rejestracji. Okreœla odcinek czasu, co ile ma byæ zapamiêtywany wynik. Minimalny interwa³ 1 s. Format: hh:mm:ss Mo liwoœæ nastaw: 00:00: :59:59 Mo liwoœæ nastaw: Mo liwoœæ nastaw: 00:00: :59:59 24

25 a) nor (PrH > PrL) Stan styków PrzekaŸnik w³¹czony 0 - PrzekaŸnik wy³¹czony PrL PrH Wielkoœæ mierzona Stan styków 1 0 b) nor (PrH < PrL) 1 - PrzekaŸnik w³¹czony 0 - PrzekaŸnik wy³¹czony PrH PrL wielkoœæ mierzona Stan styków 1 0 c) OFF 1 - PrzekaŸnik w³¹czony 0 - PrzekaŸnik wy³¹czony PrL PrH wielkoœæ mierzona Stan styków 1 0 d) On 1 - PrzekaŸnik w³¹czony 0 - PrzekaŸnik wy³¹czony PrL PrH wielkoœæ mierzona Rys. 8. Typy alarmów: a, b - normalny, c - wy³¹czony, d - w³¹czony 25

26 a) Wielkoœæ wyœwietlana dowolne nachylenie charakterystyki d_y2 d_y1 dowolne przesuniêcie charakterystyki I_H1 I_H2 Wielkoœæ mierzona Wartoœæ I_H1 na wejœciu miernika => wartoœæ d_y1 na wyœwietlaczu. Wartoœæ I_H2 na wejœciu miernika => wartoœæ d_y2 na wyœwietlaczu. Pozosta³e punkty ch-ki s¹ wyliczane. b) Wielkoœæ na wyjœciu analogowym dowolne nachylenie charakterystyki O_Y2 O_Y1 dowolne przesuniêcie charakterystyki d_h1 d_h2 Wielkoœæ wyœwietlana Wartoœæ_H1 na wyœwietlaczu => wartoœæ O_Y1 na wyj. analogowym. Wartoœæ I_H2 na wyœwietlaczu => wartoœæ O_Y2 na wyj. analogowym Pozosta³e punkty ch-ki s¹ wyliczane. 26 Rys.9. Charakterystyka indywidualna a) wyœwietlacza, b) wyjœcia analogowego.

27 Typ bargrafu 0neC :ntr sect p:nt tren Przyk³adowe nastawy bargrafu, np. 1 Curl= G (zielony) Curl= r (czerwony) CurH= rg (czerwony+zielony) Uwagi Wartoœæ poni ej wartoœci prl Wartoœæ miêdzy prla prh Wartoœæ powy ej prh Wartoœæ nie zmienia siê Wartoœæ narasta Wartoœæ maleje Rys. 10. Typy bargrafu. Uwaga!? Miernik pracuje w zakresie pomiarowym zdefiniowanym przez u ytkownika w LoIn i HiIn. Poni ej i powy ej wskazuje przekroczenie zakresu. W przypadku pracy miernika z rezystorem termometrycznym w uk³adzie dwuprzewodowym, wybór opcji automatycznej kompensacji zmian rezystancji przewodów spowoduje wadliw¹ pracê miernika i wyœwietlenie napisu ErrC. W przypadku w³¹czenia indywidualnej charakterystyki wyœwietlacza wynik na wyœwietlaczu jest przekszta³cany liniowo zgodnie z wprowadzonymi parametrami I_H1, I_H2, d_y1 i d_y2. W przypadku w³¹czenia funkcji arytmetycznych i charakterystyki indywidualnej w pierwszej kolejnoœci wykonywane s¹ operacje arytmetyczne a otrzymany wynik jest przekszta³cany przez indywidualn¹ charakterystykê. W przypadku w³¹czenia indywidualnej charakterystyki wyjœcia analogowego wynik pomiarów jest przekszta³cany liniowo zgodnie z wprowadzonymi parametrami d_h1, d_h2, O_Y1 i O_Y2. 27

28 Miernik kontroluje na bie ¹co wartoœæ aktualnie wprowadzanego parametru. W przypadku, kiedy wprowadzona wartoœæ przekroczy górny lub dolny zakres zmian podany w tablicy 1 miernik nie dokona zapisu parametru. W przypadku zmiany Typu wejœcia nastêpuje jednoczesna zmiana punktu dziesiêtnego optymalnie dla danego wejœcia. Po zaniku zasilania aktualny czas jest zerowany. Wy³¹czenie rejestracji nastêpuje w nastêpuj¹cych przypadkach: wy³¹czenie rejestracji z matrycy programowania, zmiana Typu wejœcia, zmiana Godziny rozpoczêcia rejestracji lub Interwa³u czasowego rejestracji, ustawienie Cnt=0, zape³nienie siê pamiêci oraz przy ponownym w³¹czeniu miernika do sieci. W przypadku typu bargrafu Intr lub Sect mo liwe jest ustawienie tylko jednych znaczników CurL i Curh (od jednego alarmu). Pozosta³e s¹ automatycznie kasowane. Wartoœci max i min s¹ kasowane w przypadku zmiany: typu wejœcia, charakterystyki indywidualnej (on, off), wpisu parametrów standardowych. Parametry standardowe miernika NA5 Tablica 2 Opis parametrów Parametry fabryczne Opis parametrów Parametry fabryczne typ nnal (± 40 ma) prl - 20,00 lo:n - 20,0 prh 20,00 Hi :n 20,00 typa OFF func OFF dly 0 Con 0 = rêczna H0ld OFF d_p 00,00 Cnt 1,0 :nd: OFF :_H1 d_y1 :_H2 0 d_y2 typb Sect colr G brl - 20,0 brh 20,00 Curl r - Alarm 1 i 3 OFF-pozosta³e alarmy CurH rg - Alarm 1 i 3 OFF-pozosta³e alarmy :nd0 OFF d_h1 0_y1 0 d_h2 0_y2 baud 9600 tryb RTU 8N2 28

29 adr 1 sec 0 Hour 00:00:00 rec OFF go_r 00:00:00 date 70:01:01 :nte 00:15:00 6. INTERFEJS RS-485 Cyfrowe programowalne mierniki NA5 maj¹ ³¹cze szeregowe w standardzie RS- 485 do komunikacji w systemach komputerowych oraz z innymi urz¹dzeniami pe³ni¹cymi funkcjê Master. Na ³¹czu szeregowym zosta³ zaimplementowany asynchroniczny znakowy protokó³ komunikacyjny MODBUS. Protokó³ transmisji opisuje sposoby wymiany informacji pomiêdzy urz¹dzeniami poprzez ³¹cze szeregowe Sposób pod³¹czenia interfejsu szeregowego Standard RS-485 pozwala na bezpoœrednie po³¹czenie do 32 urz¹dzeñ na pojedynczym ³¹czu szeregowym o d³ugoœci do 1200 m. Do po³¹czenia wiêkszej iloœci urz¹dzeñ konieczne jest stosowanie dodatkowych uk³adów poœrednicz¹co-separuj¹cych. Wyprowadzenie linii interfejsu podano w instrukcji obs³ugi na rys. 3d. Do uzyskania prawid³owej transmisji konieczne jest pod³¹czenie linii A i B równolegle z ich odpowiednikami w innych urz¹dzeniach. Po³¹czenie nale y wykonaæ przewodem ekranowanym. Ekran nale y pod³¹czyæ do zacisku ochronnego w pojedynczym punkcie. Linia GND s³u y do dodatkowego zabezpieczenia linii interfejsu przy d³ugich po³¹czeniach. Sygna³y GND nale y po³¹czyæ miêdzy urz¹dzeniami i w jednym punkcie do zacisku ochronnego (nie jest to konieczne dla prawid³owej pracy interfejsu). Do uzyskania po³¹czenia z komputerem klasy IBM PC niezbêdny jest konwerter RS-232 na RS-485 typu PD5 (produkcji LZAE LUMEL) lub karta interfejsu RS-485. Sposób po³¹czenia mierników NA5 przez konwerter typu PD5 przedstawiono na rys. 3d. Oznaczenie linii transmisyjnych dla karty w komputerze PC zale y od producenta karty. 29

30 6.2. Opis implementacji protoko³u MODBUS Zaimplementowany protokó³ jest zgodny ze specyfikacj¹ PI-MBUS-300 Rev G firmy Modicon. Zestawienie parametrów ³¹cza szeregowego mierników w protokole MODBUS: l adres miernika l prêdkoœæ transmisji , 4800, 9600 bit/s l tryby pracy - ASCII, RTU l jednostka informacyjna - ASCII: 8N1, 7E1, 7O1 - RTU: 8N2, 8N1, 8E1, 8O1 l maksymalny czas odpowiedzi 500 ms Konfiguracja parametrów ³¹cza szeregowego jest opisana w dalszej czêœci instrukcji. Polega ona na ustaleniu prêdkoœci transmisji (parametr Baud), adresu urz¹dzenia (parametr Adr), oraz typu jednostki informacyjnej (parametr Tryb). Uwaga: Ka dy miernik pod³¹czony do sieci komunikacyjnej musi: l mieæ unikalny adres, ró ny od adresów innych urz¹dzeñ po³¹czonych w sieci, l identyczn¹ prêdkoœæ transmisji i typ jednostki informacyjnej Opis funkcji protoko³u MODBUS W miernikach NA5 zaimplementowane zosta³y nastêpuj¹ce funkcje protoko³u MODBUS: Opis funkcji Tablica 3 Kod Znaczenie 03 (03 h) odczyt n - rejestrów 06 (06 h) zapis pojedynczego rejestru 16 (10 h) zapis n - rejestrów 17 (11 h) identyfikacja urz¹dzenia slave Maksymalna liczba rejestrów do zapisu lub odczytu jednym poleceniem wynosi

31 Odczyt n-rejestrów (kod 03h) Funkcja niedostêpna w trybie rozg³oszeniowym. Przyk³ad. Odczyt 2 rejestrów zaczynaj¹c od rejestru o adresie 1DBDh (7613) w trybie RTU. ¹danie: Adres Adres Liczba Liczba Suma Adres Funkcja rejestru rejestru rejestrów rejestrów kontrolna urz¹dzenia Hi Lo Hi Lo CRC D BD OdpowiedŸ: Adres urz¹dzenia Funkcja Liczba bajtów F Wartoœæ z rejestru 1DBD (7613) Wartoœæ z rejestru 1DBE (7614) Suma kontrolna CRC 42 8B Zapis wartoœci do rejestru (kod 06h) Funkcja jest dostêpna w trybie rozg³oszeniowym. Przyk³ad. Zapis rejestru o adresie 1DBDh (7613) w trybie RTU. ¹danie: Adres Adres Suma Adres Funkcja Wartoœæ dla rejestru rejestru rejestru kontrolna urz¹dzenia 1DBD (7613) Hi Lo CRC D BD 3F AD OdpowiedŸ: Adres urz¹dzenia Funkcja Adres rejestru Hi Adres rejestru Lo D BD 3F Wartoœæ z rejestru 1DBD (7613) Suma kontrolna CRC 85 AD Zapis do n-rejestrów (kod 10h) Funkcja jest dostêpna w trybie rozg³oszeniowym. Przyk³ad. Zapis 2 rejestrów zaczynaj¹c od rejestru o adresie 1DBDh (7613) w trybie RTU. ¹danie: Adres Adres Liczba Suma urz¹dzenia Hi Lo Hi Lo rejestru rejestrów Liczba Wartoœæ dla rejestru Wartoœæ dla rejestru kontrolna bajtów 1DBD (7613) 1DBE (7614) CRC D BD F Funkcja 31

32 OdpowiedŸ: Adres urz¹dzenia Funkcja Adres rejestru Hi Adres rejestru Lo Liczba rejestrów Hi Liczba rejestrów Lo Suma kontrolna (CRC) D BD D7 80 Raport identyfikuj¹cy urz¹dzenie (kod 11h) w trybie RTU. Przyk³ad. Odczyt danych identyfikuj¹cych urz¹dzenie dla miernika NA5 z wejœciem uniwersalnym. ¹danie: Adres urz¹dzenia Funkcja Suma kontrolna (CRC) C0 2C OdpowiedŸ: Adres urz¹dzenia Funkcja Liczba bajtów Identyfikator urz¹dzenia Stan urz¹dzenia Pole zale ne od typu urz¹dzenia Suma kontrolna FF 00XXXXX Adres urz¹dzenia - zale y od ustawionej wartoœci Funkcja - nr funkcji 0x11 Liczba bajtów - 0x08 Identyfikator urz¹dzenia - 0x81 Stan urz¹dzenia - 0xFF Pole zale ne od urz¹dzenia - XXXXXX Nazwa urz¹dzenia - w miernikach NA5 niewykorzystywane 00 X X X X X Wyjœcie analogowe - pole zale ne od typu wyjœcia analogowego - 0x00 - brak wyjœcia analogowego, X 00 X X X X - 0x01 - wyjœcie analogowe napiêciowe, X 01 X X X X - 0x02 - wyjœcie analogowe pr¹dowe, X 02 X X X X Nr wersji oprogramowania Suma kontrolna - wersja oprogramowania zaimplementowanego w mierniku X X 4 - bajtowa zmienna typu float - 2 bajty w przypadku pracy w trybie RTU - 1 bajt w przypadku pracy w trybie ASCII 32

33 Przyk³ad: Praca w trybie RTU np.: Tryb = RTU 8N2 (wartoœæ 0x02 w przypadku odczytu/ zapisu przez interfejs). Miernik NA5 Wykonanie bez wyjœcia analogowego 00, Nr wersji oprogramowania 1.00, Ustawiony adres urz¹dzenia na Adr=0x01, Dla takiego miernika ramka ma nastêpuj¹c¹ postaæ: Adres urz¹dzenia Funkcja Liczba bajtów Identyfikator urz¹dzenia Stan urz¹dzenia Pole zale ne od typu urz¹dzenia Suma kontrolna (CRC) FF F FE D Mapa rejestrów mierników NA5 Mapa rejestrów mierników NA5 Tablica 4. Zakres Typ wartoœci Opis adresów float (32 bity) Wartoœæ umieszczona jest w dwóch kolejnych rejestrach 16 bitowych. Rejestry zawieraj¹ te same dane co rejestry 32 bitowe z obszaru Rejestry s¹ tylko do odczytu float (32 bity) Wartoœæ umieszczona jest w dwóch kolejnych rejestrach 16 bitowych. Rejestry zawieraj¹ te same dane co rejestry 32 bitowe z obszaru Rejestry mog¹ byæ odczytywane i zapisywane float (32 bity) Wartoœæ umieszczona jest w rejestrze 32 bitowym. Rejestry s¹ tylko do odczytu float (32 bity) Wartoœæ umieszczona jest w rejestrze 32 bitowym. Rejestry mog¹ byæ odczytywane i zapisywane. 33

34 6.5. Rejestry do zapisu i odczytu Miernik NA5 Wartoœæ umieszczona jest w dwóch kolejnych rejestrach 16 bitowych. Rejestry te zawieraj¹ te same dane co rejestry 32 bitowe z obszaru 7600 Wartoœæ umieszczona jest w rejestrach 32 bitowych Zapis (w) Odczyt (r) Symbol Zakres Opis Identyfikator o - Identyfikator urz¹dzenia Wartoœæ 81 NA Nie wystêpuje Typ wejœcia z/o Typ wejœcia Wartoœæ 0 Termorezystor Pt100 1 Termorezystor Pt500 2 Termorezystor Pt Termopara J 4 Termopara K 5 Termopara N 6 Termopara E 7 Termopara R 8 Termopara S 9 Termopara T 10 Pomiar rezystancji do 10 kw 11 Pomiar napiêcia do ± 300 mv 12 Pomiar napiêcia do ± 600 V 13 Pomiar pr¹du do ± 40 ma 14 Pomiar pr¹du do ± 5 A 34

35 LoIn z/o Dolna wartoœæ zakresu wejœciowego HiIn z/o Górna wartoœæ zakresu wejœciowego Funkcja z/o Funkcje arytmetyczne Wartoœæ 0 Wy³¹czona 1 Podniesienie do kwadratu 2 Pierwiastkowanie Kompensacja z/o Kompensacja rezystancji przewodów lub spoin odniesienia D_P z/o Punkt dziesiêtny Wartoœæ ,0 2 00,00 3 0,000 4 Auto Cnt z/o Czas pomiaru Indi z/o Charakterystyka indywidualna Wartoœæ 0 Ch-ka wy³¹czona 1 Ch-ka w³¹czona X1 In z/o Parametry charakterystyki indywidualnej Y1 LED z/o X2 In z/o Y2 LED z/o Parametry charakterystyki indywidualnej Parametry charakterystyki indywidualnej Parametry charakterystyki indywidualnej 35

36 Nie wystêpuje Typ bargrafu z/o Typ bargrafu Wartoœæ 0 Jednokolorowy (OnEC) 1 2 Zmiana koloru po przekroczeniu progu alarmowego (kolor zmienia ca³y bargraf) (Intr) Zmiana koloru po przekroczeniu progu alarmowego (trzyodcinkowa zmiana koloru) (SEct) Bargraf jednokolorowy, znaczniki alarmów w innym kolorze 3 (PInt) 4 Trend narastaj¹cy/opadaj¹cy (tren) Kolor z/o Kolor bargrafu Brl Brh z/o z/o Wartoœæ 0 Bargraf wy³¹czony (OFF) 1 Czerwony (r) 2 Zielony (G) 3 Czerwony + Zielony (rg) Pozosta³e wartoœci dostêpne tylko w miernikach z diodami RGB 4 Niebieski (b) 5 Czerwony + Niebieski (rb) 6 Zielony + Niebieski (Gb) 7 Czerwony + Zielony + Niebieski (rgb) Lupa na bargrafie. Dolny próg. Lupa na bargrafie. Górny próg. Nr z/o Wybór numeru alarmu alarmu Zakres zmian zale ny jest od kodu wykonania miernika (iloœæ alarmów) 36

37 Nie wystêpuje Prl z/o Prh z/o Typa z/o OpóŸnienie alarmu Podtrzymanie alarmu z/o ,9 OpóŸnienie alarmu <Nr alarmu> z/o CURL z/o Dolny próg alarmu <Nr alarmu> Górny próg alarmu <Nr alarmu> Typ alarmu <Nr alarmu> Wartoœæ 0 Normalny 1 W³¹czony 2 Wy³¹czony 3 Rêczny w³¹czony 4 Rêczny wy³¹czony Podtrzymanie sygnalizacji alarmu <Nr alarmu> Wartoœæ 0 Podtrzymanie wy³¹czone 1 Podtrzymanie w³¹czone Kolor bargrafu do dolnego progu alarmu <Nr alarmu> Wartoœæ 0 Bargraf wy³¹czony (OFF) 1 Czerwony (r) 2 Zielony (G) 3 Czerwony + Zielony (rg) Pozosta³e wartoœci dostêpne tylko w miernikach z diodami RGB 4 Niebieski (b) 5 Czerwony + Niebieski (rb) 6 Zielony + Niebieski (Gb) 7 Czerwony + Zielony + Niebieski (rgb) 37

38 CURH z/o Kolor bargrafu po przekroczeniu górnego progu alarmu <Nr alarmu> Wartoœæ 0 Bargraf wy³¹czony (OFF) 1 Czerwony (r) 2 Zielony (G) 3 Czerwony + Zielony (rg) Pozosta³e wartoœci dostêpne tylko w miernikach z diodami RGB 4 Niebieski (b) 5 Czerwony + Niebieski (rb) 6 Green + Niebieski (Gb) 7 Czerwony + Zielony + Niebieski (rgb) Nie wystêpuje X1 LED z/o Parametry ch-ki wyjœcia analogowego Y1 Out z/o Parametry ch-ki wyjœcia analogowego X2 LED z/o Parametry ch-ki wyjœcia analogowego Y2 Out z/o Parametry ch-ki wyjœcia analogowego Charakterystyka wyjœcia Prêdkoœæ transmisji z/o Charakterystyka wyjœcia analogowego Wartoœæ 0 Ch-ka wy³¹czona 1 Ch-ka wy³¹czona z/o Prêdkoœæ transmisji interfejsu RS-485 Wartoœæ bit/s bit/s bit/s Tryb pracy z/o Tryb pracy protoko³u MODBUS Wartoœæ 1 ASCII 8N1 2 ASCII 7E1 3 ASCII 7O1 4 RTU 8N2 38

39 5 RTU 8E2 6 RTU 8O2 7 RTU 8N Adres z/o Wybór adresu urz¹dzenia Test z/o Test wyœwietlaczy i bargrafów Wartoœæ 0 Brak operacji 1 Test Godzina z/o ,5959 Aktualny czas Parametr ten wystêpuje z czterema miejscami po przecinku w formacie gg,mmss, gdzie: gg - oznacza godziny, mm - oznacza minuty, ss - oznacza sekundy W przypadku wprowadzenia b³êdnego czasu miernik automatycznie go skoryguje Rejestracja z/o Rejestracja mierzonej wielkoœci Wartoœæ 0 Rejestracja wy³¹czona 1 Rejestracja w³¹czona Interwa³ z/o ,5959 Przedzia³ czasowy rejestracji Czas rejestracji z/o ,5959 Czas rozpoczêcia rejestracji Parametr ten wystêpuje z czterema miejscami po przecinku w formacie gg,mmss, gdzie: gg - oznacza godziny, mm - oznacza minuty, ss - oznacza sekundy W przypadku wprowadzenia b³êdnego czasu miernik automatycznie go skoryguje Rok z/o Rok rozpoczêcia rejestracji Miesi¹c z/o Miesi¹c rozpoczêcia rejestracji 39

40 Dzieñ z/o Dzieñ rozpoczêcia rejestracji Parametry Rok, Miesi¹c, Dzieñ s¹ parametrami informacyjnymi (nie s³u ¹ do okreœlenia daty rozpoczêcia rejestracji) Kasowanie z/o Kasowanie wartoœci minimalnej minimum Wartoœæ 0 Brak operacji 1 Kasowanie Kasowanie maximum z/o Kasowanie wartoœci maksymalnej Wartoœæ 0 Brak operacji 1 Kasowanie Nie wystêpuje Nie wystêpuje Rok zapamiêtanej wartoœci Miesi¹c zapamiêtanej wartoœci Dzieñ zapamiêtanej wartoœci z/o Rok zapamiêtanej wartoœci w pamiêci z/o Miesi¹c zapamiêtanej wartoœci w pamiêci z/o Dzieñ zapamiêtanej wartoœci w pamiêci 40

41 Czas zapamiêtanej wartoœci Indeks zapamiêtanej wartoœci z/o Czas zapamiêtanej wartoœci w pamiêci Parametr ten wystêpuje z czterema miejscami po przecinku w formacie gg,mmss, gdzie: gg - oznacza godziny, mm - oznacza minuty, ss - oznacza sekundy W przypadku wprowadzenia b³êdnego czasu miernik automatycznie go skoryguje. z/o Numer zapamiêtanej wartoœci w pamiêci Status z/o Status operacji na buforze Wartoœæ 0 Brak operacji 1 Wyszukiwanie wg daty i czasu} (rejestry nr oraz ) 2 Wyszukiwanie wg czasu (rejestr nr 7663 oraz 7326) 3 Wyszukiwanie wg indeksu (rejestr nr 7664 oraz 7328) 4 Za³aduj nastêpne wartoœci do bufora (rejestry oraz ) 5 Za³aduj poprzednie wartoœci do bufora (rejestry oraz ) 6 IdŸ do pierwszej zapamiêtanej wartoœci w pamiêci 7 IdŸ do ostatniej zapamiêtanej wartoœci w pamiêci 41

42 Numer zapamiêtanej wartoœci Iloœæ zapisanych rejestrów o Numer zapamiêtanej wartoœci w pamiêci, umieszczonej w pierwszym rejestrze bufora Wartoœæ 0 Pamiêæ jest pusta Numer zapamiêtanej wartoœci o Iloœæ zapisanych rejestrów bufora Wartoœæ 0 Bufor jest pusty Iloœæ zapisanych rejestrów Rok o Rok dla wartoœci w pierwszym rejestrze Miesi¹c o Miesi¹c dla wartoœci w pierwszym rejestrze Dzieñ o Dzieñ dla wartoœci w pierwszym rejestrze Czas o ,5959 Czas dla wartoœci w pierwszym rejestrze Parametr ten wystêpuje z czterema miejscami po przecinku w formacie gg,mmss, gdzie: gg - oznacza godziny, mm - oznacza minuty, ss - oznacza sekundy Bufor o Zapamiêtane wartoœci, odczytane z pamiêci 20 rejestrów, zawieraj¹cych 20 zapamiêtanych wartoœci. 1) W przypadku rejestrów nie wystêpuj¹cych w danej serii mierników ich wartoœæ wynosi 1E+20 42

43 6.6. Rejestry tylko do odczytu Wartoœæ jest umieszczona w dwóch kolejnych rejestrach 16 bitowych. Rejestry te zawieraj¹ te same dane co rejestry 32 bitowe z obszaru Wartoœæ jest umieszczona w rejestrach 32 bitowych Zapis (z)/ Odczyt (o) Nazwa Jednostka Nazwa wielkoœci Identyfikator o - Sta³a identyfikuj¹ca urz¹dzenie Status 1 o Status 2 o - Rejestr opisuj¹cy aktualny stan miernika Rejestr opisuj¹cy aktualny stan miernika Wysterowanie o % Jest to rejestr okreœlaj¹cy wysterowanie wyjœcia analogowego Min 1 o Max 1 o Value Hour - Aktualny czas Wartoœæ minimalna aktualnie mierzonej wartoœci Wartoœæ maksymalna aktualnie mierzonej wartoœci Aktualnie mierzona wartoœæ Nie wystêpuje Nie wystêpuje Nie wystêpuje Uwaga! W momencie przekroczenia zakresu górnego lub dolnego parametry wartoœæ wyœwietlana, minimum, maksimum ustawiane s¹ na wartoœæ 1E+20. Dla parametru Cnt=0 (wy³¹czenie pomiaru oraz wyœwietlanie aktualnej godziny) parametry minimum, maksimum oraz wartoœæ wyœwietlana ustawiane s¹ na wartoœæ 1E

44 Opis rejestru Status 1 B³¹d kompensacji rezystancji przewodów Pozycja kropki dziesiêtnej Sygnalizacja górnego przekroczenia zakresu Sygnalizacja dolnego przekroczenia zakresu Charakterystyka indywidualna Rodzaj wyjœcia analogowego X X X X X X X X X X X X X X X X bits MSB LSB Bit Niewykorzystywane Bit-8 B³¹d kompensacji rezystancji przewodów 0 - brak b³êdu 1 - sygnalizacja b³êdu kompensacji Bit Pozycja kropki dziesiêtnej brak , , , Auto Bit-4 Sygnalizacja górnego przekroczenia zakresu 0 - praca normalna 1 - przekroczenie zakresu Bit-3 Sygnalizacja dolnego przekroczenia zakresu 0 - praca normalna 1 - przekroczenie zakresu 44

45 Bit-2 Charakterystyka indywidualna 0 - charakterystyka indywidualna wy³¹czona 1 - charakterystyka indywidualna w³¹czona Bit Rodzaj wyjœcia (napiêciowe, pr¹dowe) 00 - brak wyjœcia analogowego 01 - pr¹dowe 10 - napiêciowe Opis rejestru Status2 Rejestracja wyników pomiarów w pamiêci Stan alarmu 8 Stan alarmu 7 Stan alarmu 6 Stan alarmu 5 Stan alarmu 4 Stan alarmu 3 Stan alarmu 2 Stan alarmu 1 Tryb pracy i jednostka informacyjna Prêdkoœæ transmisji X X X X X X X X X X X X X X X X bits MSB LSB Bit-15. Niewykorzystywane Bit Rejestracja wyników pomiarów w pamiêci 0 - rejestracja wy³¹czona 1 - rejestracja w³¹czona Bit-12 Stan alarmu wy³¹czony 1 - za³¹czony Bit-11 Stan alarmu wy³¹czony 1 - za³¹czony 45

46 Bit-10 Stan alarmu wy³¹czony 1 - za³¹czony Bit-9 Stan alarmu wy³¹czony 1 - za³¹czony Bit-8 Stan alarmu wy³¹czony 1 - za³¹czony Bit-7 Stan alarmu wy³¹czony 1 - za³¹czony Bit-6 Stan alarmu wy³¹czony 1 - za³¹czony Bit-5 Stan alarmu wy³¹czony 1 - za³¹czony Bit Tryb pracy i jednostka informacyjna interfejs wy³¹czony 001-8N1 - ASCII 010-7E1 - ASCII 011-7O1 - ASCII 100-8N2 - RTU 101-8E1 - RTU 110-8O1 - RTU 111-8N1 - RTU Bit Prêdkoœæ transmisji bit/s bit/s bit/s 46

47 7. DANE TECHNICZNE WEJŒCIA: Pt100 ( ) C Pt500 ( ) C Pt1000 ( ) C J (Fe-CuNi) ( ) C K (NiCr-NiAl) ( ) C N (NiCrSi-NiSi) ( ) C E (NiCr-CuNi) ( ) C R (PtRh13-Pt) ( ) C S (PtRh10-Pt) ( ) C T (Cu-CuNi) ( ) C Pomiar rezystancji kw Pomiar napiêcia ± 300 mv, rezystancja wejœciowa > 9 MW, Pomiar napiêcia ± 600 V, rezystancja wejœciowa > 4,2 MW Pomiar pr¹du ± 40 ma, rezystancja wejœciowa < 4 W Pomiar pr¹du ± 5 A, rezystancja wejœciowa = 10 mw ± 10% Podzakresy pomiarowe (przy zachowaniu klasy): Pt C Pt C Pt C Termoelement J 350 C, 700 C Termoelement K 450 C, 950 C Termoelement N 550 C, 1000 C Termoelement E 250 C, 520 C Rezystancja 110 W, 220 W, 460 W, 950 W, 2100 W, 5000 W Napiêcie 19 mv, 35 mv, 75 mv, 155 mv, 5 V, 11 V, 22 V, 45 V, 90 V, 180 V, 360 V Pr¹d 5 ma, 11 ma, 23 ma, 1,8 A, 3,8 A Natê enie pr¹du p³yn¹cego przez rezystor termometryczny: < 400 ma Rezystancja przewodów ³¹cz¹cych rezystor termometryczny z miernikiem: < 20 W/1 przewód Charakterystyki termoelementów wed³ug PN-EN Charakterystyki termorezystorów wed³ug PN-IEC 751+A1+A2. 47

48 WYJŒCIA: Analogowe izolowane galwanicznie o rozdzielczoœci 0,025% zakresu - programowalne pr¹dowe 0/ ma rezystancja obci¹ enia 500 W - lub programowalne napiêciowe V rezystancja obci¹ enia ³ 500 W - czas odpowiedzi wyjœcia 100 ms - b³¹d wyjœcia 0,2% zakresu - b³¹d dodatkowy od zmian temperatury otoczenia ± (0,1% zakresu/10k) PrzekaŸnikowe 4 przekaÿniki; styki beznapiêciowe - zwierne - obci¹ alnoœæ maksymalna: napiêciowa 250 V a.c., 150 V d.c., pr¹dowa 5 A 30 V d.c., 250 V a.c., obci¹ enie rezystancyjne 1250 VA, 150 W. programowalne progi alarmowe; trzy typy alarmów; histereza okreœlana za pomoc¹ dolnego i górnego progu alarmowego; sygnalizacja zadzia³ania alarmów na bargrafie; 8 wyjœæ typu otwarty kolektor (OC) beznapiêciowe typu OC z tranzystorem npn (max obci¹ enie 25 ma) zakres do³¹czanych napiêæ V d.c. Cyfrowe interfejs RS-485, protokó³ transmisji MODBUS, ASCII 8N1, 7E1, 7O1, RTU 8N2, 8E1, 8O1, 8N1, prêdkoœæ transmisji 2400, 4800, 9600 bodów maksymalny czas odpowiedzi na ramkê zapytania 500 ms. dodatkowe wyjœcie zasilaj¹ce 24 V d.c., maksymalne obci¹ enie 30 ma Parametry pamiêci: - pamiêæ miernika (rejestracji) 750 próbek - min interwa³ rejestracji 1 sec; 48

49 B³¹d podstawowy 0,1% zakresu pomiarowego ± 1 cyfra 0,2% zakresu pomiarowego ± 1 cyfra (dla termoelementów R, S, T) B³êdy dodatkowe w znamionowych warunkach u ytkowania przy pomiarze temperatury: - kompensacji zmian temperatury spoin odniesienia ± 1 C - kompensacji zmian rezystancji przewodów ± 0,1% zakresu - od zmian temperatury otoczenia ± (0,05% zakresu/10k) Czas uœredniania min 200 ms min 500 ms (zakresy temperaturowe) Znamionowe warunki u ytkowania: - napiêcie zasilania zale ne od kodu wykonania V a.c./d.c V a.c./d.c. - czêstotliwoœæ napiêcia zasilania a.c / Hz - temperatura otoczenia C - temperatura przechowywania C - wilgotnoœæ wzglêdna powietrza < 95% (niedopuszczalna kondensacja pary wodnej) - czas wstêpnego nagrzewania: - miernik do wspó³pracy z termoelementami, z w³¹czon¹ kompensacj¹ automatyczn¹ 1 godzina - pozosta³e wykonania mierników 10 min Przeci¹ alnoœæ d³ugotrwa³a: - termoelementy, termorezystory 1 % - pomiar napiêcia, pr¹du i rezystancji 10 % Przeci¹ alnoœæ krótkotrwa³a (3 s): - wejœcia czujników i napiêcia 300 mv 10 V - wejœcie napiêcia > 2,5 V 10 Un (< 1000 V) - wejœcie pr¹dowe 10 In 49

50 Pole odczytowe Rozdzielczoœæ bargrafu Dok³adnoœci bargrafu Obs³uga 4 wyœwietlacze LED siedmiosegmentowe: wysokoœæ cyfry: 7 mm zakres wskazañ: bargraf o d³ugoœci: 88 mm - 55 segmentów w wykonaniu trójkolorowym - 29 segmentów w wykonaniu siedmiokolorowym programowalna ± 0,5 segmentu trzy przyciski: Zapewniony stopieñ ochrony: - przez obudowê IP 50 - od strony zacisków IP 20 Wymiary 48 x 144 x 100 mm (wraz z zaciskami) Masa < 0,4 kg Moc pobierana < 13 VA Odpornoœæ na zaniki zasilania wed³ug PN-EN :2002 Kompatybilnoœæ elektromagnetyczna: - odpornoœæ na zak³ócenia elektromagnetyczne wg PN-EN : emisja zak³óceñ elektromagnetycznych wg PN-EN :2002 (œrodowisko przemys³owe) Wymagania bezpieczeñstwa wed³ug normy PN-EN : - kategoria instalacji III - stopieñ zanieczyszczenia 2 - maksymalne napiêcie pracy wzglêdem ziemi: - wejœcie 600 V - zasilanie 300 V - przekaÿniki 300 V - wyjœcie analogowe 50 V - RS V 50

51 8. ZANIM ZOSTANIE ZG OSZONA AWARIA W przypadku nieprawid³owych objawów prosimy o zapoznanie siê z poni sz¹ tablic¹.? OBJAWY 1. Na wyœwietlaczu brak jest jakichkolwiek wskazañ. Bargraf nic nie wskazuje. 2. Na wyœwietlaczu wyœwietlany jest czas np. H_12 na przemian z 34:43). POSTÊPOWANIE Sprawdziæ pod³¹czenie kabla sieciowego. Wprowadzono liczbê pomiarów Cnt = 0. miernik pracuje w trybie SLEEP. Wyœwietla aktualn¹ godzinê. 3. Na wyœwietlaczu wyœwietlane s¹ znaki: lub. Sprawdziæ poprawnoœæ pod³¹czenia sygna³u wejœciowego. Patrz instrukcja obs³ugi. Sprawdziæ równie ustawienia parametrów D_P, Ind, LoIn oraz HiIn. 4. Na wyjœciu analogowym miernika pojawia siê sygna³ niezgodny z naszymi oczekiwaniami. 5. Brak mo liwoœci wejœcia do trybu programowania. Wyœwietlany jest napis Err. 6. Brak pewnoœci czy wszystkie segmenty wyœwietlacza lub bargrafu s¹ sprawne. 7. Podczas poruszania siê po trybie programowania na wyœwietlaczu pojawiaj¹ siê wartoœci parametrów niezgodne z zakresem zmian podanym w tablicy 1. Nale y sprawdziæ czy rezystancja obci¹ enia wyjœcia analogowego jest zgodna z danymi technicznymi. SprawdŸ czy nie jest w³¹czona charakterystyka indywidualna. W razie koniecznoœci dokonaæ zmiany parametrów charakterystyki indywidualnej lub wprowadziæ parametry fabryczne Set. Tryb programowania jest zabezpieczony has³em. W razie, gdy u ytkownik zapomni, jakie wprowadzi³ has³o powinien skontaktowaæ siê telefonicznie z najbli szym serwisem. Wejœæ do matrycy programowania i w³¹czyæ test wyœwietlacza i bargrafu tst. Pola znakowe s¹ zapalane kolejno od 0000 do Jednoczeœnie zapalany jest bargraf z kolejnymi kolorami. Je eli któryœ z segmentów nie zapala siê lub diody maj¹ ró ne barwy zg³osiæ usterkê w najbli szym serwisie. Wejœæ do matrycy programowania i zaakceptowaæ parametr SEt. Miernik wprowadzi wartoœci zgodnie z tablic¹ 2. 51

52 8. Na wyœwietlaczu pojawia siê wynik niezgodny z naszymi oczekiwaniami. 9. Bargraf nie dzia³a zgodnie z naszymi oczekiwaniami. 10. Mimo przekroczenia progu alarmowego przekaÿnik alarmowy nie w³¹cza siê. 11. Miernik zamiast wyœwietlaæ wynik pomiarowy wyœwietla symbol parametru oraz jego wartoœæ. 12. Wprowadzono opóÿnienie zadzia³ania alarmu, np. 30 sekund, jednak alarm po tym czasie nie zadzia³a³. 13. Miernik nie nawi¹zuje komunikacji z komputerem poprzez interfejs RS485 Sprawdziæ czy nie jest w³¹czona indywidualna charakterystyka. W razie potrzeby wejœæ do matrycy programowania i zaakceptowaæ parametr SEt. Miernik wprowadzi parametry zgodnie z tablic¹ 2. SprawdŸ parametry bargrafu. W razie dalszego niepoprawnego dzia³ania wejœæ do matrycy programowania i zaakceptowaæ parametr SEt. W³¹cz test wyœwietlacza i bargrafu tst. Sprawdziæ wprowadzone do miernika opóÿnienie zadzia³ania alarmu. Ewentualnie skorygowaæ parametr dly. Miernik pracuje w trybie podgl¹du lub trybie programowania. Nacisn¹æ przycisk rezygnacji. Trwaj¹cy stan alarmowy by³ krótszy od zaprogramowanego tzn. w czasie trwania alarmu wyst¹pi³ stan ust¹pienia alarmu. W takim przypadku miernik zaczyna odliczaæ czas od pocz¹tku. Sprawdziæ czy poprawnie zosta³y pod³¹czone przewody interfejsu (A, B, GND). Nastêpnie sprawdziæ w matrycy programowania ustawienia interfejsu (baud, tryb, Adr). Parametry te musz¹ byæ takie same jak w u ywanym oprogramowaniu. 52

53 9. PRZYK ADY PROGRAMOWANIA MIERNIKÓW NA5 Przyk³ad 1 Programowanie charakterystyki indywidualnej. Chcemy zaprogramowaæ aby wartoœci 4,00 ma odpowiada³a wartoœæ 0 na wyœwietlaczu, natomiast wartoœci 20,00 ma wartoœæ 100 nale y: l wejœæ do trybu programowania i wybraæ parametr d_p odpowiedzialny za punkt dziesiêtny. Ustawiæ punkt dziesiêtny na 0000 l wybraæ parametr Ind i w³¹czyæ indywidualn¹ charakterystykê On l wybraæ parametr I_H1 i wprowadziæ wartoœæ 4,00 l przejœæ na parametr d_y1 i wprowadziæ wartoœæ 0 l przejœæ na parametr I_H2 i wprowadziæ wartoœæ 20,00 l przejœæ na parametr d_y2 i wprowadziæ wartoœæ 100 Przyk³ad 2 Programowanie odwrotnej charakterystyki indywidualnej. Je eli chcemy zaprogramowaæ aby wartoœci 4,00 ma odpowiada³a wartoœæ 120,5 na wyœwietlaczu, a wartoœci 20,00 ma wartoœæ 10,8 nale y: l wejœæ do trybu programowania i wybraæ parametr d_p odpowiedzialny za punkt dziesiêtny. Ustawiæ punkt dziesiêtny na 000,0 l wybraæ parametr Ind i w³¹czyæ indywidualn¹ charakterystykê On l wybraæ parametr I_H1 i wprowadziæ wartoœæ 4,00 l przejœæ na parametr d_y1 i wprowadziæ wartoœæ 120,5 l przejœæ na parametr I_H2 i wprowadziæ wartoœæ 20,00 l przejœæ na parametr d_y2 i wprowadziæ wartoœæ 10,8 Przyk³ad 3 Programowanie alarmu z histerez¹. Je eli chcemy zaprogramowaæ dzia³anie alarmu 1 tak, aby przy wartoœci 850 C alarm zosta³ za³¹czony, natomiast przy wartoœci 100 C wy³¹czony, a alarmu 2 tak, aby przy wartoœci 1000 C alarm zosta³ wy³¹czony a przy wartoœci -199 C za³¹czony nale y: l wejœæ do trybu programowania i wybraæ parametr PrL alarmu 1 i wprowadziæ wartoœæ 100 l przejœæ na parametr PrH alarmu 1 i wprowadziæ wartoœæ 850 l przejœæ na parametr typa alarmu 1 i wybraæ funkcjê oznaczon¹ jako nor l wejœæ do trybu programowania i wybraæ parametr PrL alarmu 2 i wprowadziæ wartoœæ 1000 l przejœæ na parametr PrH alarmu 2 i wprowadziæ wartoœæ -199 l przejœæ na parametr typa alarmu 2 i wybraæ funkcjê nor 53
