1 przewodowy przetwornik programowalny

2 2-przewodowy przetwornik programowalny 6333 PRetrans Spis treœci Instrukcje bezpieczeñstwa... 3 Deklaracja zgodnoœci... 4 Aplikacje...5 Charakterystyka techniczna... 5 Monta /instalacja... 5 Aplikacje...6 Specyfikacja... 7 Parametry elektryczne... 7 Pod³¹czenie Schemat blokowy Programowanie

3 Instrukcja bezpieczeñstwa Instalacja w strefie EX IInstalacja przetwornika 6333B w strefie zagro onej wybuchem mo e byæ przeprowadzona tylko przez wykwalifikowany personel, który jest zaznajomiony z miêdzynarodowymi prawami, dyrektywami oraz standardami dotycz¹cymi stref zagro onych. 3

4 DEKLARACJA ZGODNOŒCI Producent PR electronics A/S Lerbakken 10 DK-8410 Rønde niniejszym deklaruje, e poni szy produkt: Typ: 6333 Nazwa: 2-przewodowy przetwornik programowalny zosta³ wyprodukowany zgodnie z poni szymi dyrektywami i standardami: Dyrektywa EMC 89/336/EEC i póÿniejsze uaktualnienia Od nr. seryjnego: ff EN EN , EN EN , EN Ta deklaracja jest wydana w zgodzie z art. 10, podpunkt 1 dyrektywy o EMC. Wszystkie parametry dotycz¹ce dopuszczalnego poziomu emisji EMC znajduj¹ siê w specyfikacji elektrycznej modu³u. Dyrektywa ATEX 94/9/EC i póÿniejsze uaktualnienia Od nr. seryjnego: ff EN i EN Certyfikat Ex: 99 ATEX Jednostka notyfikacyjna dla CENELEC/ATEX: UL International Demko A/S 0539 Rønde, 4 Jan Peter Rasmussen Manufacturer s signature

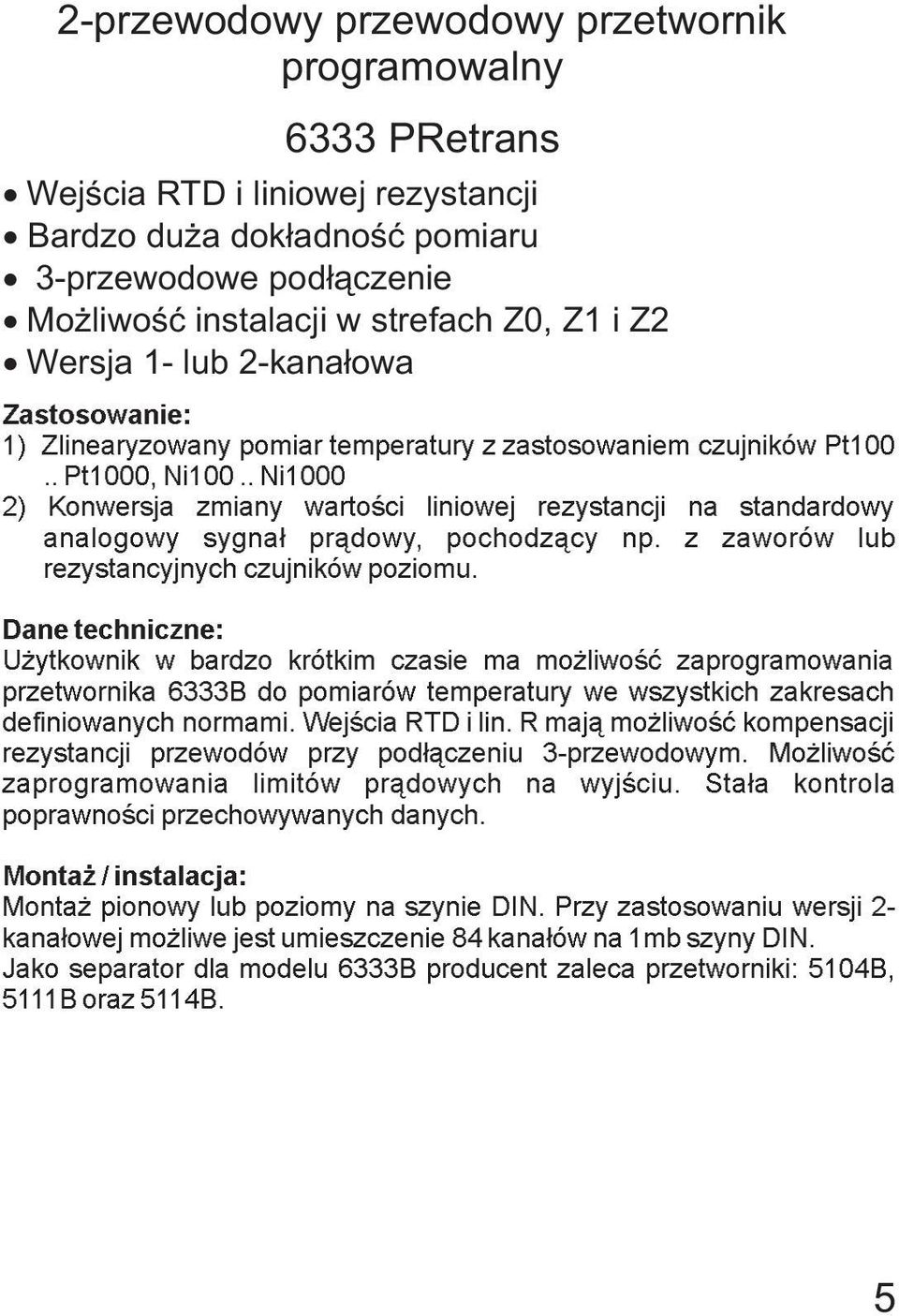

5 2-przewodowy przewodowy przetwornik programowalny 6333 PRetrans Wejœcia RTD i liniowej rezystancji Bardzo du a dok³adnoœæ pomiaru 3-przewodowe pod³¹czenie Mo liwoœæ instalacji w strefach Z0, Z1 i Z2 Wersja 1- lub 2-kana³owa Zastosowanie: 1) Zlinearyzowany pomiar temperatury z zastosowaniem czujników Pt100.. Pt1000, Ni100.. Ni1000 2) Konwersja zmiany wartoœci liniowej rezystancji na standardowy analogowy sygna³ pr¹dowy, pochodz¹cy np. z zaworów lub rezystancyjnych czujników poziomu. Dane techniczne: U ytkownik w bardzo krótkim czasie ma mo liwoœæ zaprogramowania przetwornika 6333B do pomiarów temperatury we wszystkich zakresach definiowanych normami. Wejœcia RTD i lin. R maj¹ mo liwoœæ kompensacji rezystancji przewodów przy pod³¹czeniu 3-przewodowym. Mo liwoœæ zaprogramowania limitów pr¹dowych na wyjœciu. Sta³a kontrola poprawnoœci przechowywanych danych. Monta / instalacja: Monta pionowy lub poziomy na szynie DIN. Przy zastosowaniu wersji 2- kana³owejmo liwe jest umieszczenie 84 kana³ów na 1mb szyny DIN. Jako separator dla modelu 6333B producent zaleca przetworniki: 5104B, 5111B oraz 5114B. 5

6 RTD na ma 2-przewodowa instalacja w sterowni V+ ma Rezystancja na ma 2-przewodowa instalacja w sterowni V+ ma 6

7 Zamówienie: 6333 Typ 6333 Wersja Separacja galwaniczna Iloœæ kana³ów Standard :A Bez separacji :1 Jeden kana³ :A ATEX :B Dwa kana³y :B Specyfikacja elektryczna: Temperatura pracy: C Zasilanie z pêtli pomiarowej: VDC Wersja EX VDC Spadek napiêcia:... 8 VDC Separacja galwaniczna ( kan1 / kan2):... 3,75 kvac Czas nagrzewania:... 5 min. Interfejs komunikacyjny:... Loop Link 5905 Stosunek sygna³ / szum:... min. 60 db Czas odpowiedzi (program.):... 0, s Dynamika sygna³u wejœciowego: bitów Dynamika sygna³u wyjœciowego: bitów Temperatura kalibracji: C Dok³adnoœæ: Wartoœæ wiêksza z wartoœci ogólnych i podstawowych Typ wejœcia Wszystkie Wartoœci ogólne Dok³adnoœæ Wspó³czynnik tempraturowy 0,1% zakresu 0,01% zakresu / C 7

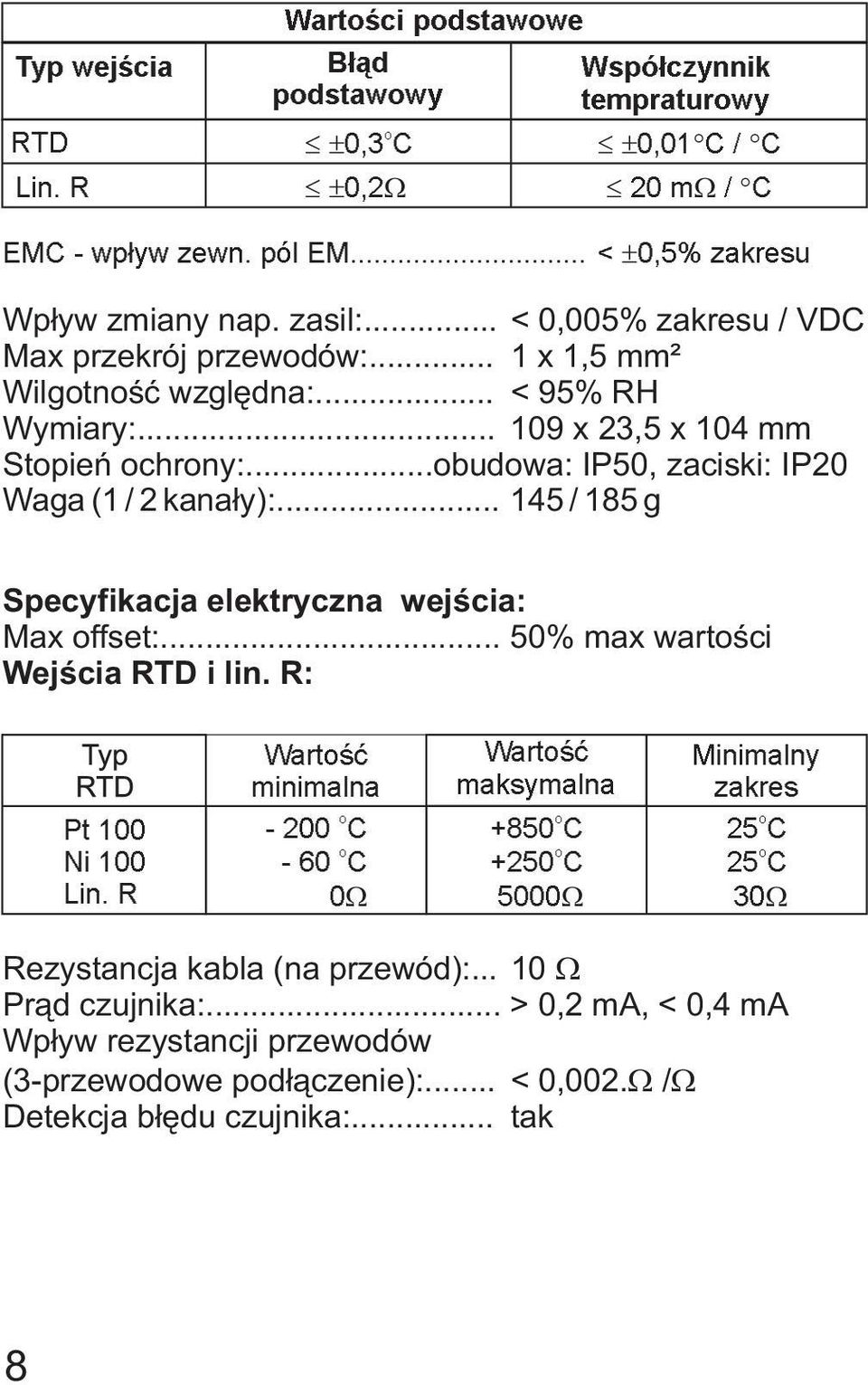

8 Typ wejœcia RTD Lin. R Wartoœci podstawowe B³¹d podstawowy 0,3 o C 0,2 Wspó³czynnik tempraturowy 0,01 C / C 20 m / C EMC - wp³yw zewn. pól EM... < 0,5% zakresu Wp³yw zmiany nap. zasil:... < 0,005% zakresu / VDC Max przekrój przewodów:... 1 x 1,5 mm² Wilgotnoœæ wzglêdna:... < 95% RH Wymiary: x 23,5 x 104 mm Stopieñ ochrony:...obudowa: IP50, zaciski: IP20 Waga (1 / 2 kana³y): / 185 g Specyfikacja elektryczna wejœcia: Max offset:... 50% max wartoœci Wejœcia RTD i lin. R: Pt 100 Ni 100 Lin. R Wartoœæ minimalna o C o -60 C 0 Wartoœæ maksymalna +850 o oc +250 C 5000 Minimalny zakres 25 o oc 25 C 30 Rezystancja kabla (na przewód): Pr¹d czujnika:... > 0,2 ma, < 0,4 ma Wp³yw rezystancji przewodów (3-przewodowe pod³¹czenie):... < 0,002. / Detekcja b³êdu czujnika:... tak 8

9 Wyjœcie: Wyjœcie pr¹dowe: Zakres sygna³u: ma Min zakres sygna³u: ma Czas odœwie ania: ms Rezystancja obci¹ enia:... < (Uzasil- 8) / 0,023 A [ ] Stabilnoœæ obci¹ enia:... < ±0,01% zakresu / 100 Sygnalizacja b³êdu czujnika: Programowalna:... 3, ma NAMUR NE43 wart. max zakresu:.. 23 ma NAMUR NE43 wart. min zakresu:... 3,5 ma Dane Ex: Wyprowadzenia wyjœciowe: , ( ): Ui VDC Ii madc Pi... 0,84 W Li µh Ci... 1,0 nf Wyprowadzenia wejœciowe: , ( ): Lo mh Co nf Certyfikaty EEx CENELEC: DEMKO ATEX ATEX Ex II (1) G [EEx ia] IIC T1.. T6 Max temp. otoczenia T1.. T6: C Mo liwoœæ zastosowania:... Strefy Z0, Z1 lub Z2 Spe³nione wymogi norm: EMC 89/336/EEC, emisja: EN , EN odpornoœæ: EN , EN emisja i odpornoœæ: EN ATEX 94/9/EC... EN i EN

10 Pod³¹czenia: Kana³ 1 Wejœcia: RTD, 2-przew RTD, 3-przew rezystancja, 2-przew rezystancja, 3-przew Kana³ 2 RTD, 2-przew RTD, 3-przew rezystancja, 2-przew rezystancja, 3-przew Kana³ 1 wyjœcia: 2-przew instalacja ma + Kana³ 2 2-przew instalacja ma + 10

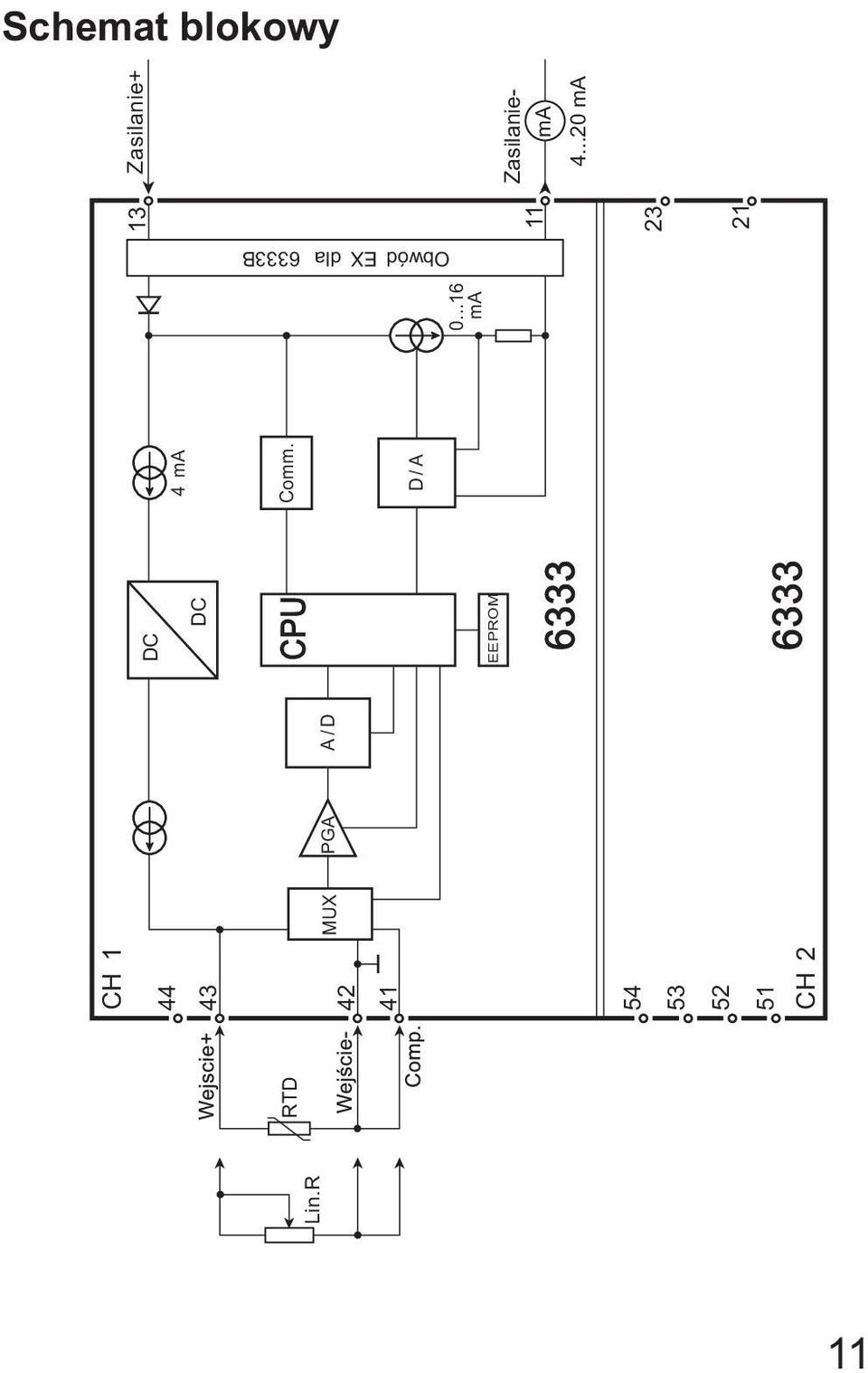

11 Schemat blokowy Zasilanie+ Zasilanie- ma ma Obwód EX dla 6333B ma 4mA Comm. D/A DC DC CPU EEPROM A/D PGA MUX CH CH 2 RTD Lin.R 11

12 Serial no: Tag no: Input range: wire sec Upscale Programowanie: Loop Link 5905 jest zasilanym z baterii interfejsem komunikacyjnym potrzebnym do zaprogramowania przetwornika PRetop Aby zaprogramowaæ przetwornik nale y go pod³¹czyæ zgodnie z poni szym schematem i za poœrednictwem oprogramowania PReset dokonaæ ustawieñ. Strefa 13 (23) 11 (21) Strefa bezpieczna Roz³¹czenie Czerwony * ó³ty Czarny * Zielony Sprzêt odbiorczy +Vzasil Wejœcie PRetrans 6333 File Product Input Output Communication Language Option 08:30:00 PRetop 5331 Date: PRelectronics Analog input Analog output Input type: Pt100 DIN/IEC Output type: 4-20mA C Sensor error: Connection: Cold junction comp: Response time: Wtyczka COM 5905 * Pod³¹czone tylko podczas programowania "on-line". 12
