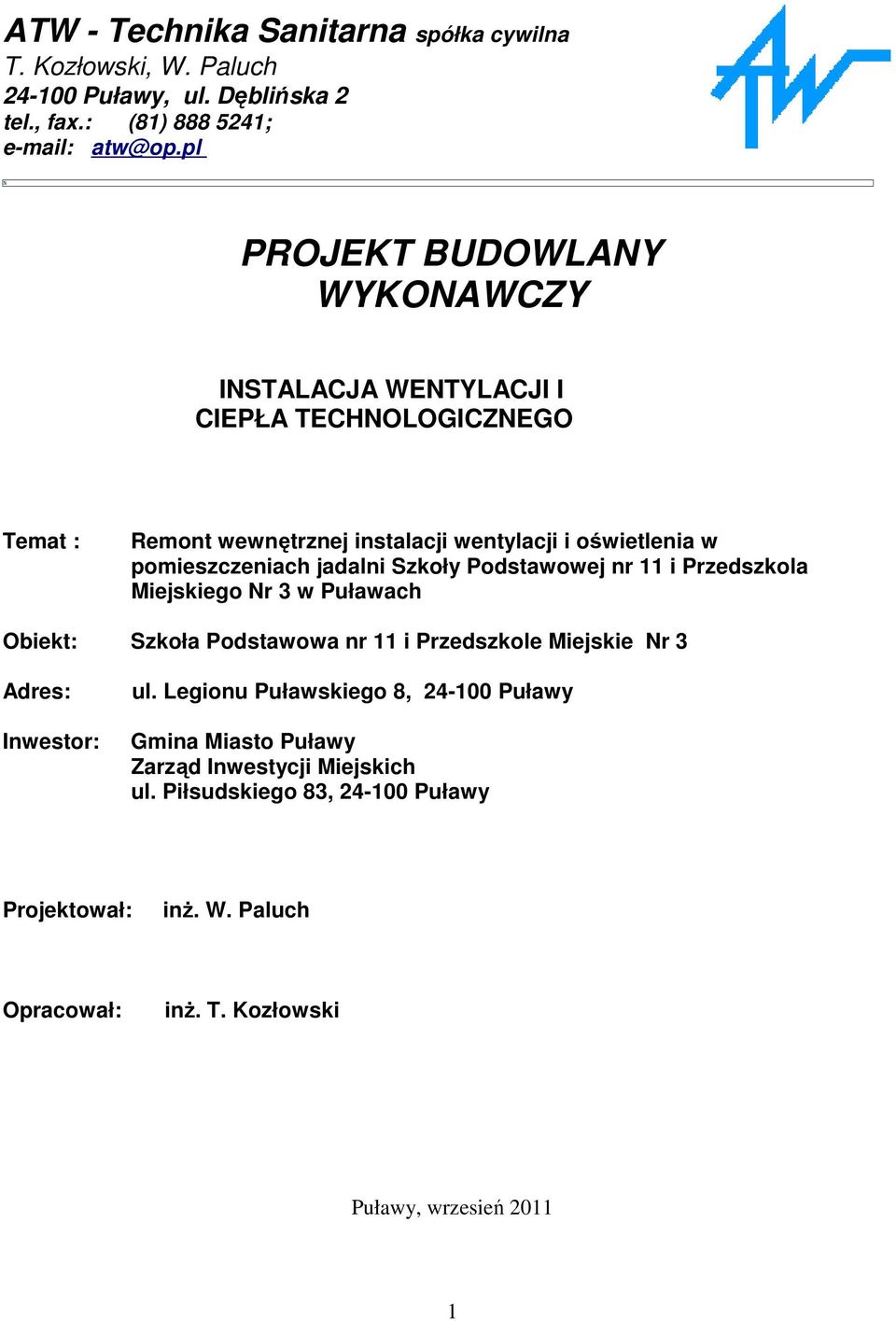

1 ATW - Technika Sanitarna spółka cywilna T. Kozłowski, W. Paluch Puławy, ul. Dęblińska 2 tel., fax.: (81) ; atw@op.pl PROJEKT BUDOWLANY WYKONAWCZY INSTALACJA WENTYLACJI I CIEPŁA TECHNOLOGICZNEGO Temat : Remont wewnętrznej instalacji wentylacji i oświetlenia w pomieszczeniach jadalni Szkoły Podstawowej nr 11 i Przedszkola Miejskiego Nr 3 w Puławach Obiekt: Szkoła Podstawowa nr 11 i Przedszkole Miejskie Nr 3 Adres: Inwestor: ul. Legionu Puławskiego 8, Puławy Gmina Miasto Puławy Zarząd Inwestycji Miejskich ul. Piłsudskiego 83, Puławy Projektował: inż. W. Paluch Opracował: inż. T. Kozłowski Puławy, wrzesień

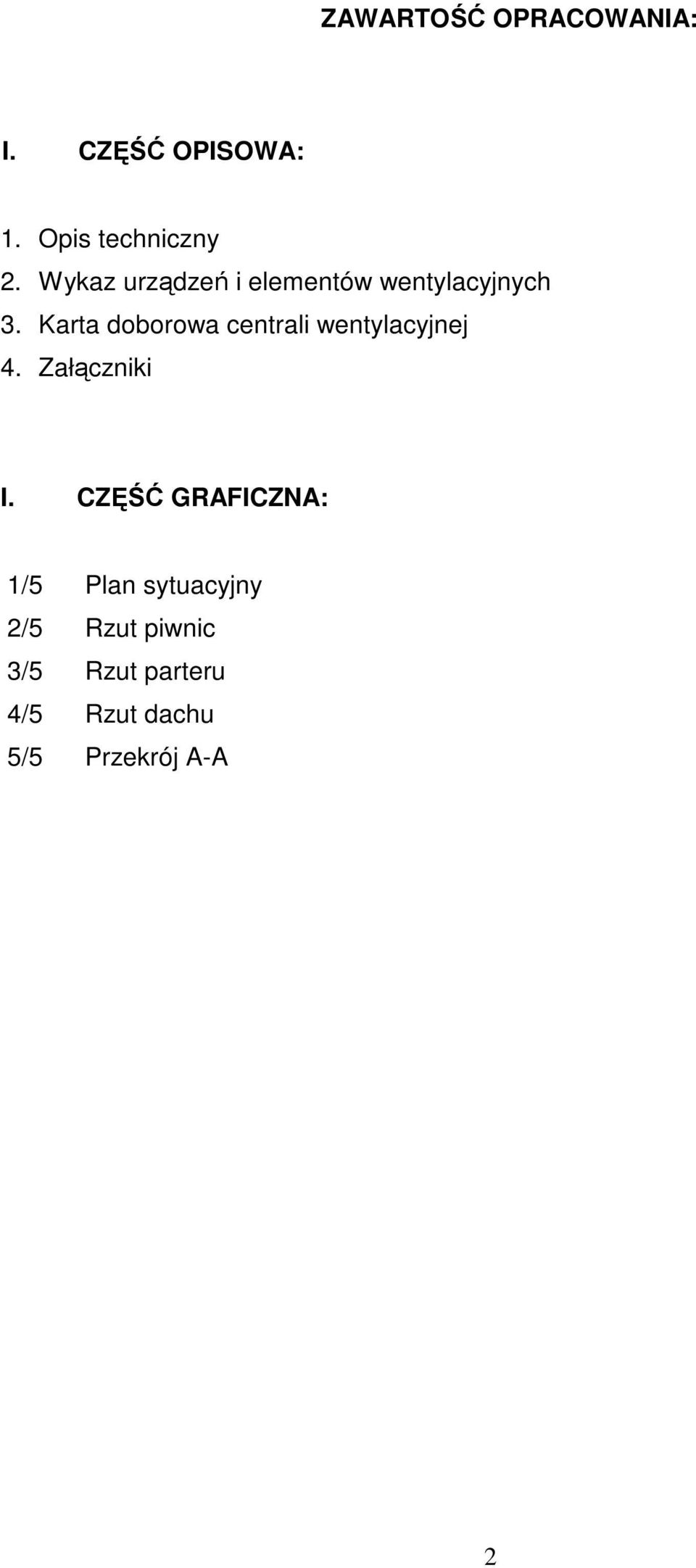

2 ZAWARTOŚĆ OPRACOWANIA: I. CZĘŚĆ OPISOWA: 1. Opis techniczny 2. Wykaz urządzeń i elementów wentylacyjnych 3. Karta doborowa centrali wentylacyjnej 4. Załączniki I. CZĘŚĆ GRAFICZNA: 1/5 Plan sytuacyjny 2/5 Rzut piwnic 3/5 Rzut parteru 4/5 Rzut dachu 5/5 Przekrój A-A 2

3 OPIS TECHNICZNY 1. Podstawa opracowania Archiwalny projekt konstrukcyjny Projekt architektoniczny Wizja lokalna i inwentaryzacja na potrzeby projektowania Obowiązujące normy i przepisy 2. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt remontu instalacji wentylacji mechanicznej jadalni Szkoły Podstawowej Nr 11 i Przedszkola Miejskiego Nr 3 w Puławach. 3. Zakres opracowania Opracowanie w fazie projektu budowlanego-wykonawczego. Opracowanie obejmuje: - remont instalacji wentylacji jadalni - związane roboty instalacji ciepła technologicznego 4. Opis stanu istniejącego Pomieszczenia jadalni wyposażone jest w wentylację mechaniczno-wywiewną z maszynownią wentylacyjną zlokalizowaną w piwnicach budynku. Kanały wentylacyjne ciągu nawiewno-wywiewnego jadalni obejmują również przyległe pom. sali dydaktycznej i komunikacji (fragmenty instalacji nieczynne). Kanały nawiewne i wywiewne z blachy stalowej czarnej, o wymiarach uniemożliwiających ich zabudowę brak możliwości właściwego utrzymania czystości. Wentylatory promieniowe przestarzałe (wysoki poziom hałasu). Nagrzewnice wentylacyjne przestarzałe, konstrukcja nieodpowiednia dla wodnego czynnika grzewczego (równoległy przepływ przez rzędy nagrzewnicy), zasilane z instalacji c.t. wodnej, wysokoparametrowej 130/65 C. Automatyka nagrzewnic szczątkowa (tylko zawory elektromagnetyczne) bez regulacji temperatury nawiewu i opóźnienia uruchomienia wentylatora. Stan nagrzewnic i automatyki powoduje brak możliwości podgrzewu powietrza w okresach ujemnych temperatur (zamarzanie nagrzewnic). Lokalizacja pionów wentylacyjnych (z uwagi na nietypową konstrukcję stropów) koliduje z projektowanym wyjściem awaryjnym) Przejścia przewodów wentylacyjnych do pom. przyległych koliduje z projektowaną przegrodą oddzielenia pożarowego. Ogólny stan techniczny instalacji zły, funkcjonalność instalacji niedostateczna. 3

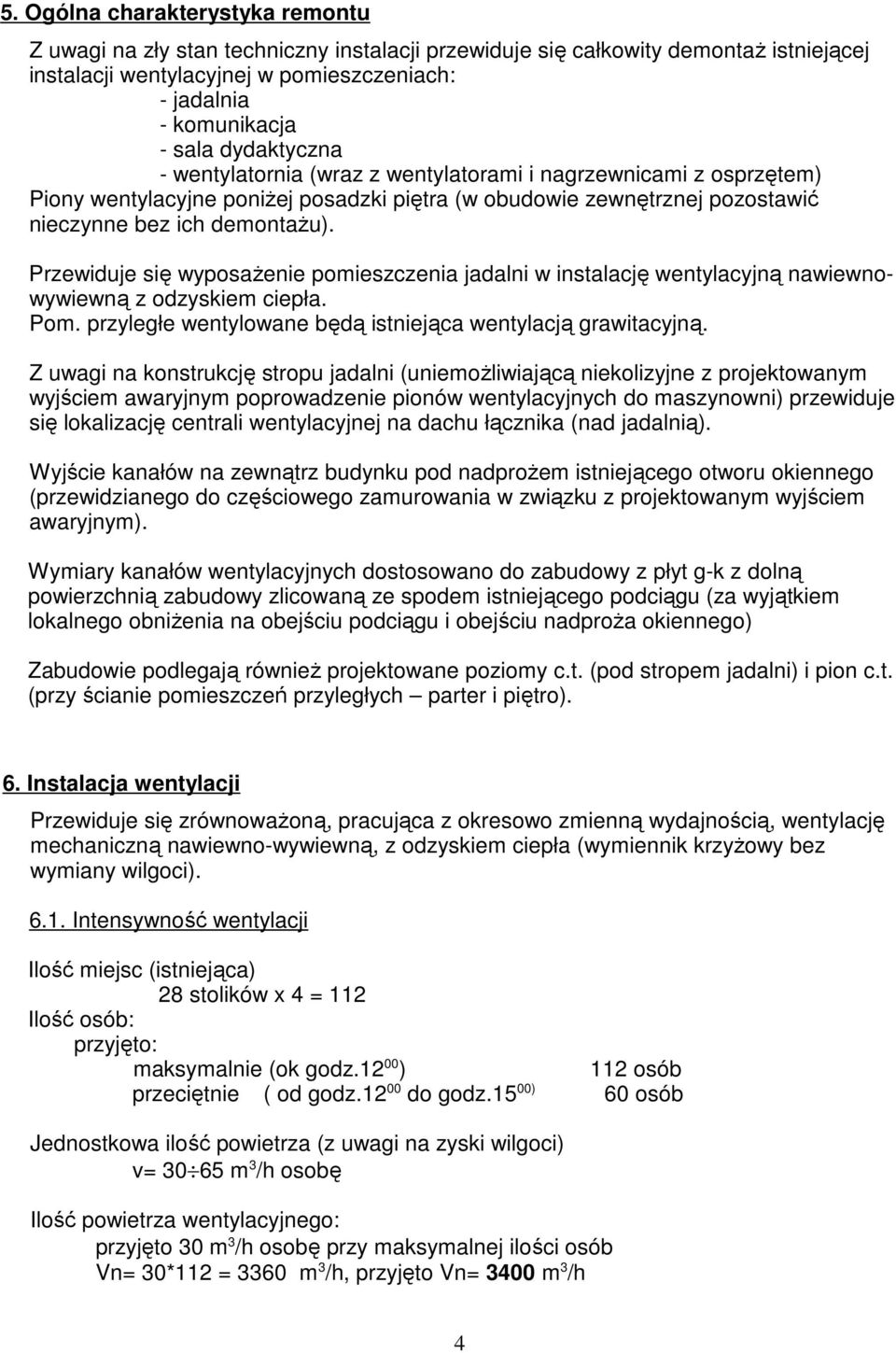

4 5. Ogólna charakterystyka remontu Z uwagi na zły stan techniczny instalacji przewiduje się całkowity demontaż istniejącej instalacji wentylacyjnej w pomieszczeniach: - jadalnia - komunikacja - sala dydaktyczna - wentylatornia (wraz z wentylatorami i nagrzewnicami z osprzętem) Piony wentylacyjne poniżej posadzki piętra (w obudowie zewnętrznej pozostawić nieczynne bez ich demontażu). Przewiduje się wyposażenie pomieszczenia jadalni w instalację wentylacyjną nawiewnowywiewną z odzyskiem ciepła. Pom. przyległe wentylowane będą istniejąca wentylacją grawitacyjną. Z uwagi na konstrukcję stropu jadalni (uniemożliwiającą niekolizyjne z projektowanym wyjściem awaryjnym poprowadzenie pionów wentylacyjnych do maszynowni) przewiduje się lokalizację centrali wentylacyjnej na dachu łącznika (nad jadalnią). Wyjście kanałów na zewnątrz budynku pod nadprożem istniejącego otworu okiennego (przewidzianego do częściowego zamurowania w związku z projektowanym wyjściem awaryjnym). Wymiary kanałów wentylacyjnych dostosowano do zabudowy z płyt g-k z dolną powierzchnią zabudowy zlicowaną ze spodem istniejącego podciągu (za wyjątkiem lokalnego obniżenia na obejściu podciągu i obejściu nadproża okiennego) Zabudowie podlegają również projektowane poziomy c.t. (pod stropem jadalni) i pion c.t. (przy ścianie pomieszczeń przyległych parter i piętro). 6. Instalacja wentylacji Przewiduje się zrównoważoną, pracująca z okresowo zmienną wydajnością, wentylację mechaniczną nawiewno-wywiewną, z odzyskiem ciepła (wymiennik krzyżowy bez wymiany wilgoci) Intensywność wentylacji Ilość miejsc (istniejąca) 28 stolików x 4 = 112 Ilość osób: przyjęto: maksymalnie (ok godz ) 112 osób przeciętnie ( od godz do godz.15 00) 60 osób Jednostkowa ilość powietrza (z uwagi na zyski wilgoci) v= m 3 /h osobę Ilość powietrza wentylacyjnego: przyjęto 30 m 3 /h osobę przy maksymalnej ilości osób Vn= 30*112 = 3360 m 3 /h, przyjęto Vn= 3400 m 3 /h 4

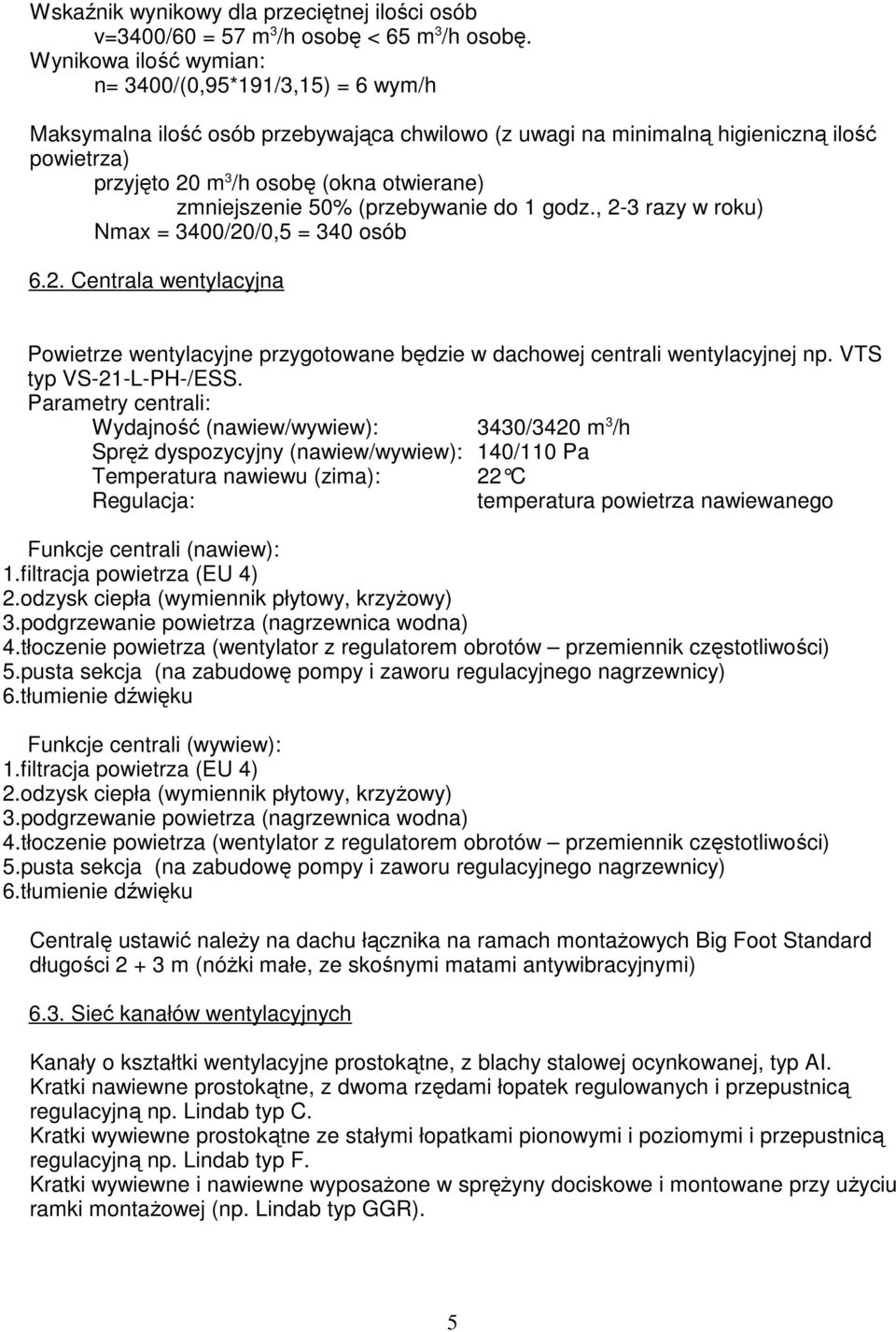

5 Wskaźnik wynikowy dla przeciętnej ilości osób v=3400/60 = 57 m 3 /h osobę < 65 m 3 /h osobę. Wynikowa ilość wymian: n= 3400/(0,95*191/3,15) = 6 wym/h Maksymalna ilość osób przebywająca chwilowo (z uwagi na minimalną higieniczną ilość powietrza) przyjęto 20 m 3 /h osobę (okna otwierane) zmniejszenie 50% (przebywanie do 1 godz., 2-3 razy w roku) Nmax = 3400/20/0,5 = 340 osób 6.2. Centrala wentylacyjna Powietrze wentylacyjne przygotowane będzie w dachowej centrali wentylacyjnej np. VTS typ VS-21-L-PH-/ESS. Parametry centrali: Wydajność (nawiew/wywiew): 3430/3420 m 3 /h Spręż dyspozycyjny (nawiew/wywiew): 140/110 Pa Temperatura nawiewu (zima): 22 C Regulacja: temperatura powietrza nawiewanego Funkcje centrali (nawiew): 1.filtracja powietrza (EU 4) 2.odzysk ciepła (wymiennik płytowy, krzyżowy) 3.podgrzewanie powietrza (nagrzewnica wodna) 4.tłoczenie powietrza (wentylator z regulatorem obrotów przemiennik częstotliwości) 5.pusta sekcja (na zabudowę pompy i zaworu regulacyjnego nagrzewnicy) 6.tłumienie dźwięku Funkcje centrali (wywiew): 1.filtracja powietrza (EU 4) 2.odzysk ciepła (wymiennik płytowy, krzyżowy) 3.podgrzewanie powietrza (nagrzewnica wodna) 4.tłoczenie powietrza (wentylator z regulatorem obrotów przemiennik częstotliwości) 5.pusta sekcja (na zabudowę pompy i zaworu regulacyjnego nagrzewnicy) 6.tłumienie dźwięku Centralę ustawić należy na dachu łącznika na ramach montażowych Big Foot Standard długości m (nóżki małe, ze skośnymi matami antywibracyjnymi) 6.3. Sieć kanałów wentylacyjnych Kanały o kształtki wentylacyjne prostokątne, z blachy stalowej ocynkowanej, typ AI. Kratki nawiewne prostokątne, z dwoma rzędami łopatek regulowanych i przepustnicą regulacyjną np. Lindab typ C. Kratki wywiewne prostokątne ze stałymi łopatkami pionowymi i poziomymi i przepustnicą regulacyjną np. Lindab typ F. Kratki wywiewne i nawiewne wyposażone w sprężyny dociskowe i montowane przy użyciu ramki montażowej (np. Lindab typ GGR). 5

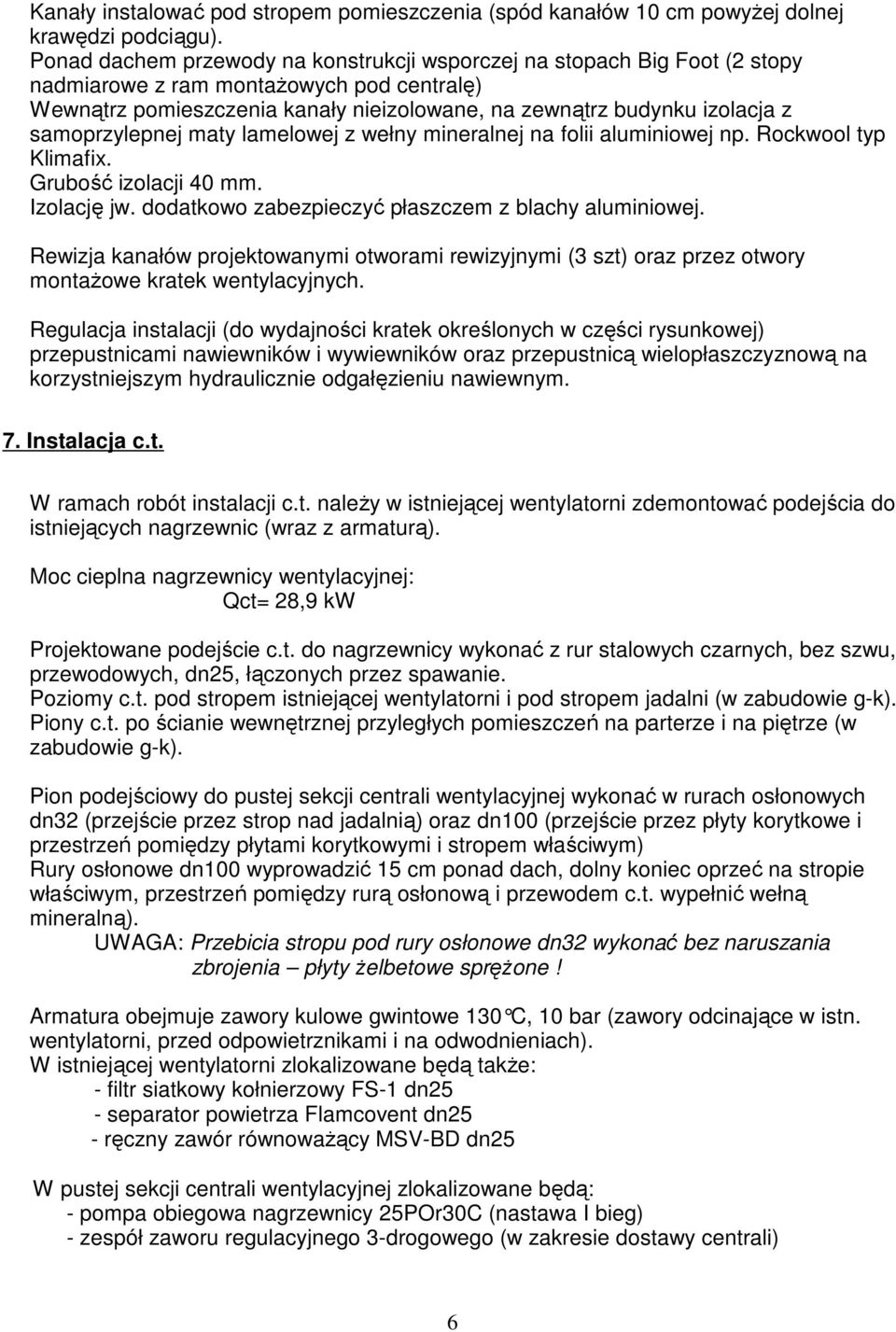

6 Kanały instalować pod stropem pomieszczenia (spód kanałów 10 cm powyżej dolnej krawędzi podciągu). Ponad dachem przewody na konstrukcji wsporczej na stopach Big Foot (2 stopy nadmiarowe z ram montażowych pod centralę) Wewnątrz pomieszczenia kanały nieizolowane, na zewnątrz budynku izolacja z samoprzylepnej maty lamelowej z wełny mineralnej na folii aluminiowej np. Rockwool typ Klimafix. Grubość izolacji 40 mm. Izolację jw. dodatkowo zabezpieczyć płaszczem z blachy aluminiowej. Rewizja kanałów projektowanymi otworami rewizyjnymi (3 szt) oraz przez otwory montażowe kratek wentylacyjnych. Regulacja instalacji (do wydajności kratek określonych w części rysunkowej) przepustnicami nawiewników i wywiewników oraz przepustnicą wielopłaszczyznową na korzystniejszym hydraulicznie odgałęzieniu nawiewnym. 7. Instalacja c.t. W ramach robót instalacji c.t. należy w istniejącej wentylatorni zdemontować podejścia do istniejących nagrzewnic (wraz z armaturą). Moc cieplna nagrzewnicy wentylacyjnej: Qct= 28,9 kw Projektowane podejście c.t. do nagrzewnicy wykonać z rur stalowych czarnych, bez szwu, przewodowych, dn25, łączonych przez spawanie. Poziomy c.t. pod stropem istniejącej wentylatorni i pod stropem jadalni (w zabudowie g-k). Piony c.t. po ścianie wewnętrznej przyległych pomieszczeń na parterze i na piętrze (w zabudowie g-k). Pion podejściowy do pustej sekcji centrali wentylacyjnej wykonać w rurach osłonowych dn32 (przejście przez strop nad jadalnią) oraz dn100 (przejście przez płyty korytkowe i przestrzeń pomiędzy płytami korytkowymi i stropem właściwym) Rury osłonowe dn100 wyprowadzić 15 cm ponad dach, dolny koniec oprzeć na stropie właściwym, przestrzeń pomiędzy rurą osłonową i przewodem c.t. wypełnić wełną mineralną). UWAGA: Przebicia stropu pod rury osłonowe dn32 wykonać bez naruszania zbrojenia płyty żelbetowe sprężone! Armatura obejmuje zawory kulowe gwintowe 130 C, 10 bar (zawory odcinające w istn. wentylatorni, przed odpowietrznikami i na odwodnieniach). W istniejącej wentylatorni zlokalizowane będą także: - filtr siatkowy kołnierzowy FS-1 dn25 - separator powietrza Flamcovent dn25 - ręczny zawór równoważący MSV-BD dn25 W pustej sekcji centrali wentylacyjnej zlokalizowane będą: - pompa obiegowa nagrzewnicy 25POr30C (nastawa I bieg) - zespół zaworu regulacyjnego 3-drogowego (w zakresie dostawy centrali) 6

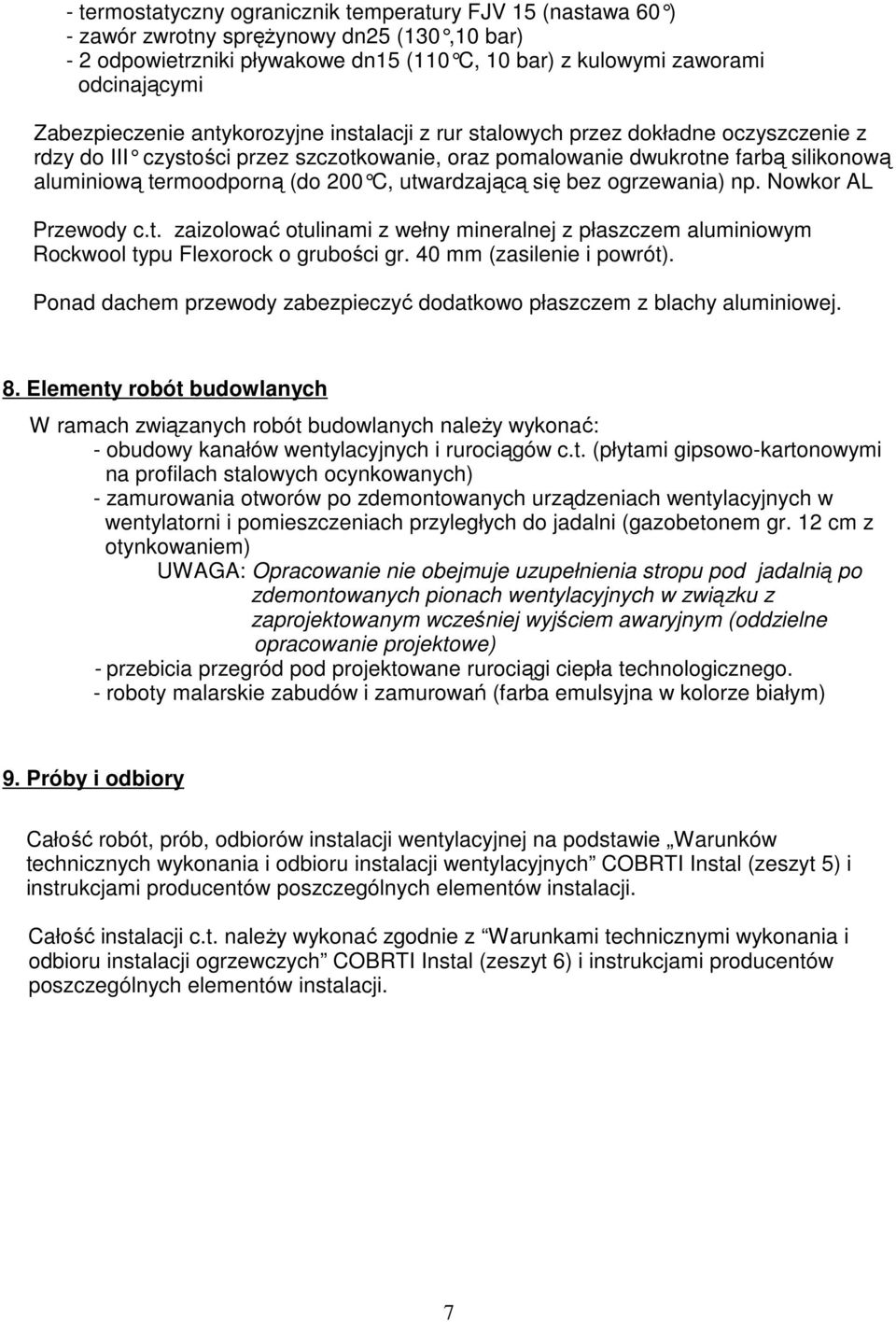

7 - termostatyczny ogranicznik temperatury FJV 15 (nastawa 60 ) - zawór zwrotny sprężynowy dn25 (130,10 bar) - 2 odpowietrzniki pływakowe dn15 (110 C, 10 bar) z kulowymi zaworami odcinającymi Zabezpieczenie antykorozyjne instalacji z rur stalowych przez dokładne oczyszczenie z rdzy do III czysto ści przez szczotkowanie, oraz pomalowanie dwukrotne farbą silikonową aluminiową termoodporną (do 200 C, utwardzaj ącą się bez ogrzewania) np. Nowkor AL Przewody c.t. zaizolować otulinami z wełny mineralnej z płaszczem aluminiowym Rockwool typu Flexorock o grubości gr. 40 mm (zasilenie i powrót). Ponad dachem przewody zabezpieczyć dodatkowo płaszczem z blachy aluminiowej. 8. Elementy robót budowlanych W ramach związanych robót budowlanych należy wykonać: - obudowy kanałów wentylacyjnych i rurociągów c.t. (płytami gipsowo-kartonowymi na profilach stalowych ocynkowanych) - zamurowania otworów po zdemontowanych urządzeniach wentylacyjnych w wentylatorni i pomieszczeniach przyległych do jadalni (gazobetonem gr. 12 cm z otynkowaniem) UWAGA: Opracowanie nie obejmuje uzupełnienia stropu pod jadalnią po zdemontowanych pionach wentylacyjnych w związku z zaprojektowanym wcześniej wyjściem awaryjnym (oddzielne opracowanie projektowe) - przebicia przegród pod projektowane rurociągi ciepła technologicznego. - roboty malarskie zabudów i zamurowań (farba emulsyjna w kolorze białym) 9. Próby i odbiory Całość robót, prób, odbiorów instalacji wentylacyjnej na podstawie Warunków technicznych wykonania i odbioru instalacji wentylacyjnych COBRTI Instal (zeszyt 5) i instrukcjami producentów poszczególnych elementów instalacji. Całość instalacji c.t. należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru instalacji ogrzewczych COBRTI Instal (zeszyt 6) i instrukcjami producentów poszczególnych elementów instalacji. 7
